Туалет своими руками чертежи с размерами – Дачный туалет своими руками: 48 чертежей + фото

Деревянный туалет в окружении зелени и цветов

Виды устройства туалетов в загородных условиях

Существуют различные методики устройства туалетов на загородном участке, которые применяются в местах, где отсутствует канализация. Все они полностью автономны и не требуют наличия водопровода и сложных канализационных сооружений. Некоторые из них достаточно просто купить в магазине. Другие нужно соорудить на участке по установленным правилам.

Туалет на даче обшитый сайдингом смотрится весьма неплохо

Туалеты бывают следующих видов:

• обычный туалет, имеющий яму для экскрементов, выглядит как кабинка, установленная над ямой, глубиной не менее 1,5 м. Кабинка изготавливается из любого материала от досок до пластика. Поверхность стен и дна септика укрепляется во избежание обвала. По мере необходимости нечистоты удаляются. Место для сидения устраивается в виде стула или просто делается отверстие в полу;

Туалет на даче может выглядеть очень оригинально

• пудр-клозет. Этот тип отличается от предыдущего отсутствием каких-либо углублений в земле. Вместо этого под место для сидения устанавливается любая подходящая емкость. По окончании каждого пользования, экскременты обильно посыпаются торфом или обычной золой. Процесс похож на припудривание. Отсюда и такое название. Емкость имеет вентиляцию, выходящую наружу. По мере наполнения содержимое выносят в яму для компоста, где, благодаря торфяной смеси, оно перерабатывается в прекрасное органическое удобрение;

Аккуратный туалет из строганной доски

• туалет типа люфт-клозет можно устроить прямо в доме, около внешней стены. Яма должна частично заходить под дом в этом месте и иметь уклон наружу. Все внутренние поверхности септика должны быть полностью герметичными. Унитаз непосредственно соединяется с ямой при помощи канализационной трубы небольшой длины. Снаружи имеется люк для откачки содержимого. Такой вариант можно устроить в местах, где возможно организовать вывоз отходов на ассенизаторской машине;

Туалет в виде огромного пня

• биотуалет – это устройство, изготовленное промышленным способом, оборудованное герметичным ведром с сиденьем сверху. Экскременты в нем нейтрализуются при помощи биореагентов, которые засыпаются внутрь;

Туалет из деревянной дранки

• в химическом туалете, в отличии от предыдущего, применяются химические вещества для разложения отходов, что не позволяет использовать их как удобрения в дальнейшем на своем земельном участке;

Туалет на улице в японском стиле

• торфяной туалет объединяет в себе особенности биотуалета и пудр-клозета. Имеет вид унитаза, оборудованного емкостью с торфом. Каждый раз вместо воды из емкости сыпется торф. Отходы скапливаются в ведре и могут быть применены как удобрение.

Деревянный туалет на даче с односкатной крышей

Любой из этих видов имеет право на существование. Тем не менее, большинство дачников копают яму и строят обычный туалет на даче своими руками. Чертежи, размеры всей конструкции и место установки необходимо определить заранее.

Цвет деревянного туалета может гармонировать с окружающим ландшафтом

Поиск оптимального места на участке для сооружения туалета

Перед тем, как начать возведение туалета на участке, необходимо определиться с местом. Это очень важно, так как грунтовые и поверхностные потоки воды могут разносить нечистоты на обширную территорию. Существует несколько общепринятых правил:

• расстояние от ямы с нечистотами до любого водного источника: колодцев или скважин, рек или ручьев полагается соблюдать не меньше 25 м. При этом, нельзя забывать про соседские источники. Если на участке есть перепады высот, то туалет строят в самой низшей точке;
• подвальные помещения или погреб должны находится на расстоянии более 12 м;
• баня или сауна — более 8 м;

• хозяйственные постройки с домашними животными — 4 м;
• деревья – 4 м, а кустарники – 1 м;
• от границы участка не менее 1 м;
• уровень грунтовых вод – важный аргумент в выборе типа туалета. Если они поднимаются выше уровня 2,5 м., то строить туалет с неизолированной выгребной ямой недопустимо. В этом случае необходимо выбрать один из альтернативных вариантов;
• дверь кабинки не должна открываться в сторону соседского участка.

Туалет на даче из необрезной доски

Нужно учесть и объекты соседей при выборе места для строительства туалета на даче своими руками. Чертежи, размеры и ориентация строения – все должно браться во внимание. Если участок оформляется в едином дизайнерском стиле, то при выборе местоположения туалета немаловажное значение имеет и его интеграция в общую концепцию проекта.

Строительство туалета на даче своими руками, чертежи, размеры

Если, в результате всех раздумий и вычислений, решено строить туалет с выгребной ямой, то делать это нужно в определенной последовательности.

Утепленный туалет на бетонном основании с металлической дверью

• Выбирается оптимальное место по вышеизложенным правилам.
• Копается яма глубиной около 2 м. со сторонами 1,2 – 1,4 м.
• Стены ямы можно выложить кирпичом или укрепить другим способом. На дне можно устроить цементную стяжку. Важно то, что жидкие составляющие отходов должны свободно уходить в землю.
• Делается столбчатый фундамент из кирпичей или бетонных блоков. На нем устанавливаются полозья.
• Сооружается каркас из брусков.
• Каркас обшивается досками, профнастилом или другим материалом.
• Крыша закрывается любым кровельным материалом.
• При необходимости стены внутри утепляются.

Деревянный туалет расположен под высокими деревьями

Подробные чертежи, размеры туалета на даче своими руками позволяют посчитать количество требуемого материала и показывают особенности монтажа всех элементов:

• каркас делают из брусков с размерами 100х50 мм. Он устанавливается на два параллельных бруса с сечением 150х150 мм. Они играют роль полозьев. Так как брусья соприкасаются с землей и непосредственно с ямой, их необходимо обработать антисептиком. При необходимости туалет утепляют пенопластом. Односкатную крышу закрывают любым материалом. Это может быть мягкая черепица, оставшаяся от строительства;

Каркас дачного туалета

• габариты туалета обязательно имеются на чертежах. Чаще всего они такие: высота не менее 2 м., ширина – не менее 1,2;

Фасад, план и вид в разрезе

• если туалет полностью деревянный, то все его стены изготавливаются из доски 100х50 мм. При этом, торцевая стена имеет форму прямоугольника, боковые – форму трапеции, а в фасадной стене большую часть занимает дверной проем. В ней же делается небольшое окно для вентиляции и освещения. Все готовые стены крепятся на каркасе с помощью гвоздей;

Правая стена дачного туалета

Левая стена дачного туалета

Основа, рамы и стропильная система

• полозья, обработанные антисептиком, соединяют. Для лучшей жесткости в них прорезают пазы глубиной 50 мм и шириной 150 мм;

Основа дачного туалета

• пол монтируют из досок 50х100 мм и зашивают листами ОСБ. При необходимости его утепляют пенопластом. Выгреб обустраивают в задней части туалета;

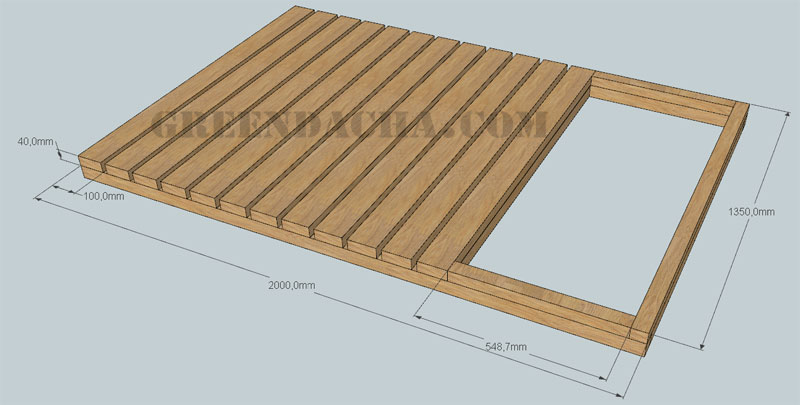

Нижнее перекрытие

• остов двери делают из брусков 50х50 мм. Для жесткости бруски соединяют диагоналями. Снаружи дверь обшивают досками, а внутри плитами ОСБ;

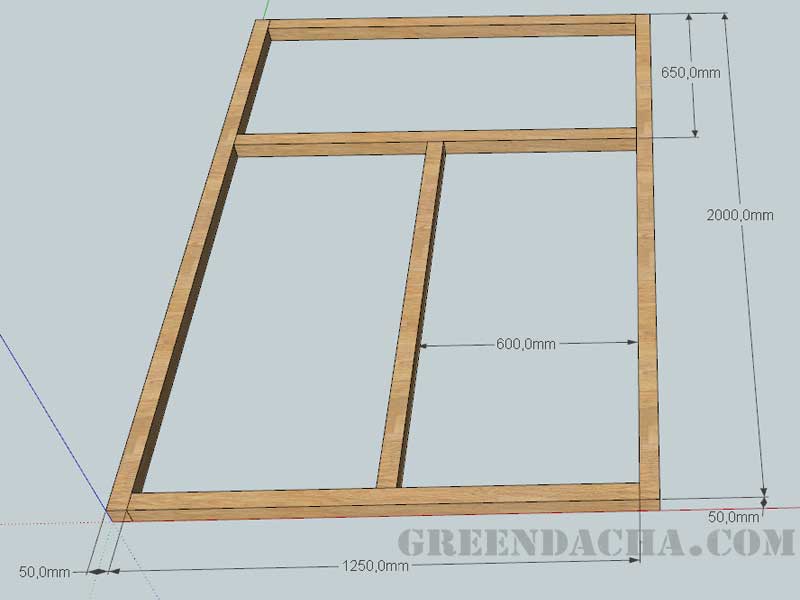

Фасадная стена

• стропила для односкатной наклонной крыши делают из доски 100х50 мм. и запилами крепят к каркасу стен. Расстояние между соседними стропилами 40 см;

Стропила крыши дачного туалета

• древесину туалета можно обрабатывать антисептическими составами. В него можно провести электрические провода, что даст возможность устроить освещение.

Таблица необходимых материалов

Хотя строительство туалета на дачном участке не является сложным делом, качеству работ необходимо уделить особое внимание. От этого зависит не только удобство использования объекта, но и его долговечность. Правильный выбор места строительства не только позволит избежать неприятностей с санитарным состоянием, но и придаст целостный и гармоничный вид всему участку.

ibuildrussia.ru

Как построить туалет на даче: чертежи, размеры. Подробные схемы туалета Шалаш и Скворечник

Дачный туалет своими руками

   Даже если на загородном участке нет домика или беседки, то без добротного, аккуратного туалета любой отдых будет не в радость. И хоть обычно туалет размещается в самом дальнем углу где-нибудь на краю участка, его надо сделать стильным и комфортным. Мы расскажем о том, как построить туалет своими руками и представим вашему вниманию подробные чертежи самых популярных конструкций. С их помощью вы сможете быстро установить понравившийся туалет, избежав ошибок в строительстве.

Чертежи и размеры для строительства деревянного туалета

   Самый распространенный, можно сказать, стандартный вариант на даче – туалет в виде деревянного домика с выгребной ямой. Появившиеся в последнее время биотуалеты или торфяные туалеты позволяют обойтись без выгребной ямы, но в любом случае кабинку построить придется.

  Если вы хотите создать свою, оригинальную конструкцию, то для определения необходимого количества материала лучше всего использовать чертеж туалета с размерами, разработанный лично. В противном случае можно воспользоваться типовым проектом.

   Разрабатывая чертеж дачного туалета, начинайте с проектирования каркаса. При этом укажите габаритные размеры строения, разметьте, сколько и каких материалов понадобится, укажите необходимое сечение деревянного бруса и досок.

   Помните о том, что на чертеже деревянного туалета обязательно надо указать схему раскроя облицовочного материала. Как правило, расчет его количества делается для передней, задней и одной из боковых стенок ввиду симметричности конструкции. Затем добавляют необходимое количество стройматериала для другой стороны.

   Разрабатывая чертеж туалета, не забудьте о том, что передняя сторона должна быть выше задней стенки, для создания необходимого уклона.

   Если планируется деревянное перекрытие потолка, внесите необходимые расчеты в свой план, дополнительно укажите размеры кровельного листа. В завершение работы составьте итоговую смету необходимых материалов.

  Как пример, посмотрите на готовый чертеж туалета и ознакомьтесь с особенностями его конструкции.

1. Для каркаса используется брус 100 х 100 мм или 150 х 150 мм и обрезная доска толщиной не менее 20 мм.
2. Высота туалета не должна быть меньше 2 метра, при ширине от 1,2 метра. С точными размерами можно ознакомиться, изучив чертеж туалета для дачи.
3. Передняя и задняя стенка кабинки – прямоугольные, а боковые – трапециевидные, что позволяет добиться необходимого уклона крыши.
4. Для проникновения дневного света и в качестве вытяжной вентиляции в одной из боковых стенок вырезано окно.
5. Перекрытие пола выполнено досками толщиной 50 мм и зашито листом ОСБ.
6. Оно установлено на основу из бруса сечением 150х150 мм, соединенного гвоздями. Чтобы увеличить прочность полозьев, их стыки выполнены «в паз» глубиной 50 мм.
7. Чертежи для строительства на даче туалета своими руками указывают на необходимые размеры двери 1950х705 мм. Для ее изготовления используется обрезная доска и плиты ОСБ.
8. Как видите, для постройки крыши, с шагом в 400 мм устанавливаются стропила из досок 100 х 50 мм. Предусмотрено их соединение с каркасом при помощи гвоздей. В качестве кровли используются профильные листы или шифер.

  Взятый за основу готовый чертеж деревянного туалета, который можно использовать для дачи, можно видоизменить под свои условия. При этом важно соблюдать необходимые пропорции. Учтите и то, что увеличение размеров повлечет за собой дополнительные издержки на закупку материала.

Чертежи дачных туалетов типа «скворечник»

   Независимо от того, будете ли вы использовать химический, торфяной биотуалет или конструкцию с выгребной ямой, для его установки под открытым небом понадобится кабинка. Предлагаем вашему вниманию чертеж деревянного туалета типа «скворечник».

  Для изготовления каркаса основания и пола понадобятся доски и брусья из лиственницы, а на стены, двери и перекрытия можно пустить сосновый пиломатериал.

   Строить туалет своими руками необходимо со сборки каркаса, чертежи которого выполнены на отдельном листе.

   Помните, что от этого будет зависеть, насколько ровным и аккуратным будет дачный туалет, поэтому неукоснительно соблюдайте размеры и изучайте чертежи самым тщательным образом.

   После изготовления каркаса приступайте к обшивке конструкции досками и установке двери. На завершающем этапе выполняется кровля и наружные работы. Сам домик можно покрасить масляными красками или лаками, а пол и основание дополнительно требуется обработать антисептиком.

   Построить туалет на даче можно своими руками, чертежи, которые мы предлагаем, проверены не на одном участке. Подскажем только некоторые нюансы его установки.

   Если вы будете использовать торфяной или биотуалет, то домик можно установить на подушку из щебня. Для этого по периметру вынимается грунт глубиной до 20 см и засыпается щебнем либо битым кирпичом. Крепление туалета к основанию не требуется.

  В случае установки «скворечника» с выгребной ямой, потребуется фундамент из бетонных блоков 200 х 200 х 400 мм или перекрытие из двух бордюр.

   Для кровли используется лист из металлопрофиля, в качестве конька – согнутая полоса оцинкованной стали.

  Дачный туалет можно построить своими руками за выходные, так как представленные нами чертежи содержат размеры, проверенные на практике. При этом качество такого строения будет намного выше, чем у покупного изделия.

Чертежи дачных туалетов типа «шалаш»

   Дачный туалет типа «шалаш» своими руками совсем несложно. Чертежи и схемы сборки, представленные ниже, помогут создать конструкцию в максимально сжатые сроки.

   Работу следует начинать со сборки передней и задней стенок. Для этого вам понадобится обрезная сосновая доска толщиной не менее 30 мм. Крепить конструкцию можно как гвоздями, так и саморезами.

   Устанавливая поперечные, продольные и распорную балки, начинайте собирать туалет своими руками (см. чертежи). После этого установите поперечину постамента, закрепив ее к задней стенке и распорной балке.

   Собрав каркас, зашивайте досками основание пола и помост. На пол лучше использовать доски твердых пород древесины толщиной до 50 мм. После этого приступайте к обшивке скатов. Для них можно применить обрезную доску 20х100 мм.

  Устанавливая туалет типа «шалаш», обратите внимание на чертежи задней стенки. Именно там во время обшивки требуется установить вентиляционный короб.

   На последнем этапе собирают и навешивают дверь.

   Туалет «шалаш», чертежи которого мы рекомендуем использовать в своей работе, под силу собрать одному человеку за один-два дня. Не забудьте защитить древесину домика краской или лаком, а основание пола дополнительно обработать антисептиком.

Выбираем материал для дачного туалета

   Чаще всего на загородных участках устанавливают деревянные конструкции туалетов. Это объясняется простотой их строительства, доступностью и дешевизной материала. Однако даже обработанная антисептиками древесина со временем гниет и разрушается, поэтому такие туалеты весьма недолговечны. В случае если чертеж дачного туалета был выполнен дилетантом, то этот процесс может идти еще быстрее в случае неправильной конструкции основания пола или ошибок в обустройства кровли.

  Наиболее долговечным считается кирпичный туалет, который довольно легко соорудить своими руками, чертежи при этом можно не искать. Важно правильно разметить основание, построить фундамент и соблюдать вертикальность стен. Только так можно надеяться на достаточную прочность сооружения.

   Не менее надежным является и металлический дачный туалет, чертежи и размеры которого – не проблема в век информационных технологий. Вот только для его постройки понадобится сварочный аппарат и умение с ним обращаться. Несмотря на это такие конструкции весьма просты в изготовлении, поэтому их с успехом используют на многих дачах.

Требования к размещению туалета

   Устанавливая туалет, подойдите к вопросу его размещения самым тщательным образом. Вот несколько рекомендаций:

• Постройка не должна мешать соседям, поэтому обязательно сделайте отступ от забора 1-1.5 метра и устанавливайте домик дверью в сторону своего двора.
• Учитывайте глубину залегания водоносного слоя при обустройстве выгребной ямы.
• Обязательно предусматривайте подъездные пути для ассенизаторской машины.
• Не стройте туалет в низинах, так как во время паводка он будет затоплен.
• Учитывайте преобладающее направление ветра в вашей местности.

Расположение построек на участке в соответствии с санитарными нормами

   Прислушавшись к этим советам и дополнительно изучив и выполнив санитарно-гигиенические требования, вам не придется переносить туалет на новое место спустя непродолжительное время.

Конструкции ям для нечистот у дачного туалета

   Все выгребные ямы для туалетов подразделяются на два типа: ямы с дренажом и герметичные. Первый тип гораздо проще и дешевле, но при высоком расположении грунтовых вод может загрязнять их и поэтому запрещается действующими нормативами.

Герметичные ямы ограничений на установку не имеют.

   Построить яму для нечистот можно одним из следующих способов:

• Кирпичная кладка.
• Баки из полимеров.
• Железобетонные кольца.
• Бетонные, залитые при помощи обрешетки.

   Для постройки дачного туалета с герметичной ямой из кирпичной кладки, ж/б колец или с бетонными стенками, копают котлован с размерами, соответственно тем, которые наносят, изготавливая своими руками чертежи. После этого уплотняют и засыпают слоем песка дно котлована.

   Далее заливают бетон, а после его затвердевания, в зависимости от типа стен,  выкладывают их из кирпича, устанавливают ж/б кольца или устанавливают обрешетку и заливают ее бетоном. Далее стены требуется оштукатурить и обработать их вместе с днищем битумной мастикой. Учтите, что стенки должны возвышаться над поверхностью участка не менее чем на 16 см.

   Такую же яму с любой из описанных выше капитальных стен можно построить с фильтрующим дном. Для этого его не бетонируют, а засыпают 30 см слоем щебня или битого кирпича. Следует отметить, что стены такой ямы не нуждаются в оштукатуривании и обработке битумом. Данная конструкция способствует впитыванию жидкой фракции в почву, поэтому чистить такую яму придется намного реже.

  Установка в яму пластиковой емкости предотвращает попадание фекальных масс в грунт, поэтому допускается санитарно-гигиеническими нормами к использованию на любой территории.

Как установить деревянный туалет на место

   В этой главе мы расскажем о том, как построить туалет, чертеж которого приводится ниже. Представляем полную инструкцию для его постройки:

Сборочный чертеж

Чертеж каркаса

Чертежи деталей каркаса

1. Установите фундамент. С этой целью не требуется заливать бетонное основание, достаточно вкопать по периметру постройки бетонные стеновые блоки или столбы.

2. Из деревянного бруса 50х50 мм или 80х80 мм сколотите каркас. В этом же качестве можно использовать профильные металлические трубы. Каркас обязательно должен иметь четыре вертикальные опоры.
3. В качестве обвязки крыши устанавливаются продольные элементы, выступающие не менее чем на 30 см за периметр домика.

4. Для обвязки основания крепите враспор четыре планки на уровне стульчака. При этом обязательно учитывайте свой рост для удобства пользования туалетом. Обычно высота стульчака устанавливается не более 40 см от чистового пола.
5. Далее установите укосины по диагонали задней и боковых стен.

Диагональные распорки

6. Для установки двери добавьте две вертикальные опоры высотой не более 190 см, связанные вверху перемычкой.
7. Обшейте каркас деревянными досками, профнастилом, шифером и т.д.
8. Сделайте дверцу на задней стенке для удобства опорожнения емкости с отходами. Можно сделать вырез по всей ширине стенки на высоту стульчака, закрепив его при помощи петель.
9. Накрывая крышу, герметизируйте ее рубероидом или другим влагоизолятором в случае применения деревянных досок. Все же лучше использовать шифер или лист металлопрофиля.

Набиваем обрешетку

Фиксируем ондулин

10. При необходимости установите вентиляционную трубу, прорезав отверстие в стульчаке и крыше. Обязательно герметизируйте все щели.
11. Навесьте дверь. Не забудьте оснастить ее шпингалетом или крючком. В двери проделайте окошко для естественного освещения.

  Не забудьте покрасить туалет для защиты от атмосферных осадков. Если вы устанавливаете металлический каркас, то его покрывают защитным слоем перед тем, как обшить.

Дачный пудр-клозет

   В случае, когда ваш участок расположен в районе с высоким залеганием грунтовых вод, выгребную яму обустроить не получится – это запрещено нормами санитарии. Выйти из этой ситуации помогут чертежи, при помощи которых своими руками можно построить экологичный дачный туалет – пудр-клозет.

   Его конструкцией предусмотрена емкость для сбора  нечистот, которую после каждого посещения «припудривают» слоем торфа или опилок. После наполнения канализационной емкости ее содержимое сваливают в компостную кучу, а затем используют в качестве удобрения.

  Несмотря на то, что пудр-клозет можно установить даже в дачном домике, конструкция довольно трудоемка в обслуживании, поэтому используется лишь как временное решение проблемы.

Люфт-клозет для дачи

   Построить туалет типа люфт-клозет на даче можно рядом с домом (см. чертеж) или даже в специально отведенном помещении внутри. Однако прежде ознакомьтесь с его главной особенностью – так как выгребная яма находится снаружи, то в зимний период использование туалета становится проблематичным, поэтому сточную яму делают подогреваемой.

   Иногда, чтобы избежать трат на обогрев, таким туалетом пользуются только в теплое время года, полностью очищая яму перед наступлением холодов. В таком случае зимой прибегают к помощи пудр-клозета или биотуалетов.

Чертеж люфт-клозета

   Итак, рассмотрите чертеж дачного туалета и ознакомьтесь с особенностями его конструкции:

• Выгребная яма – только герметичного типа, с контуром электрического обогрева в стенках.
• Обязательно наличие вытяжной трубы. Вентиляцию можно провести через печь или камин. Иногда яму отапливают теплым воздухом от печного отопления дачи.
• Над выгребной ямой обустраивается люк или крышка двойной конструкции с промежуточным утеплением.
• Обязательным требованием является наличие уклона в днище ямы в сторону от дома.

Устройство люфт-клозета

  Несмотря на очевидное удобство использования люфт-клозетов, широкого распространения они не получили, так как требуют дополнительных затрат на обогрев ямы в зимний период.

   Перед тем как приступить к строительству туалета на даче, посмотрите фото и чертежи уже существующих конструкций. Возможно, вы просто захотите повторить одну из них, а может, возьмете наиболее оригинальные идеи для того, чтобы создать туалетную кабинку по своему дизайну.

rmnt-aqua.ru

Пошаговая инструкция постройки туалета для дачи своими руками — Дачники Лайф

Постройка любого дачного участка не может обходиться без возведения в первую очередь санитарного узла. Постройка данного помещение необходима для удовлетворения первоначальных потребностей человека. После возведения дачного туалета начинается постройка остальных зданий, беседочных комплексов, бань и других. Дачный туалет своими руками возможно соорудить без привлечения специалистов и их высокооплачиваемых работ. Перед постройкой туалета необходимо быть ознакомленным с конструкцией, монтажом и определенными гигиеническими требованиями, которые следует соблюдать. Также важно иметь перед своими глазами чертежи туалетов для дачи, чтобы конечная конструкция, выполняемая своими руками, получилась максимально правильной.

Правильное место для постройки

Необходимо помнить, что существует достаточное количество различных норм и правил, которых нужно придерживаться для размещения клозета на улице. Основное правило, следуемое к соблюдению – создание условий, при которых будет осуществляться минимальный контакт отходов с грунтовой водой.

Перед тем, как сделать туалет на даче самому, важно изучить основные критерии, которых стоит придерживаться при выборе места его постройки:

• Необходимое расстояние от ближайшего водного участка должно быть не менее 30 метров. Если геолокация водоема находится ниже по уровню от постройки, то сооружение нужно перенести в другое место или же ниже источника воды.
• Расстояние от смежных ям таких, как подвал, погреб и так далее, должно быть не менее 15 метров.
• Расстояние от жилых построек или других сооружений должно быть не менее 8 метров.
• Расстояние от мест поселения или обитания животных – не менее 5 метров;
• Расстояние от насаждений – не меньше 1 метра.
• Расстояние от ограждения близлежащей территории – не менее 1 метра.
• При постройке дачного туалета нужно также учитывать направление ветров, чтобы не беспокоить неприятным запахом своих соседей.

Будьте бдительны. Перед сооружением туалета необходимо уточнить уровень грунтовых вод. Постройка возможно только при их уровне более 2,5 м под землей.

В случае невозможности построить выгребную яму, вследствие протекания грунтовых вод, можно воспользоваться альтернативным вариантом и построить своими руками дачный туалет типа люфт-клозет или пудр-клозет. Альтернативным вариантом может выступать биотуалет. В подобных конструкциях отходы жизнедеятельности человека не коснутся грунтовых вод.

Внимание следует придать постройкам близлежащих колодцев или скважин, которыми пользуются ваши соседи.

Строгий учёт правил в соотношении построек на вашей территории и территории ваших соседей позволит вам правильно построить туалет на даче с соблюдением экологических норм.

Варианты исполнения туалетов на даче

Построить дачный туалет можно самостоятельно. Существует несколько методов постройки, которые напрямую зависят от вида сооружения. Самое популярные варианты исполнения дачного туалета:

1. Туалет с выгребной ямой;
2. Люфт-клозет;
3. Пудр-клозет;
4. Биотуалеты и химические туалеты.

Это самые распространенные виды дачных туалетов. Далее подробнее про каждый вариант исполнения.

Касательно первого вида, то дачный туалет с выгребной ямой представляет самый распространенный вариант клозета для дач временного проживания и представляю собой элементарную постройку над выгребной ямой.

Касательно вида «Люфт-клозет», он имеет в составе своего сооружение герметичную яму для отходов, которая по своим характеристикам и размерам может отличаться и иметь разные вариации. Для утилизации в туалете типа «Люфт-клозет» используется специальная машина ассенизационная, шланг которой опускается в выгреб через специальный люк, которые располагается сзади домика.

Третий вид «Пудр-клозет» представляет определенную емкость под самим седалом, которую в заданные промежутки времени необходимо очищать. После каждого использования туалета необходимо применение дополнительных средств утилизации, а именно присыпка торфом нечистот. Это самый дешевый вариант дачного туалета, но процесс чистки может вызвать некоторые неприятности.

Самым лучшим видом туалета для дачи при достаточном экономическом обеспечении может выступать биотуалет или туалет химический. Особенность использоваться такого туалета состоит в отсутствии надобности частой чистки за счет расщепления продуктов отхода специальными бактериями.

Как построить дачный туалет своими руками — необходимо выполнить несколько операций в указанной ниже последовательности.

Организация выгребной ямы и постройка фундамента

Самый популярный туалет — с выгребной ямой. Это связано с простотой его эксплуатации. Процесс использования весьма прост и состоит в прямом попадании отходов в глубокую яму. При заполнении ямы более, чем на 70%, она требует соответствующей очистки.

Организация ямы – процесс не очень сложный и, в принципе, его можно выполнить своими руками. Выкопав яму нужной глубины (рекомендуемые ее параметры – 2×2 метра и в глубину 2 метра), следует перейти к укреплению стен ямы, которые в будущем послужат фундаментом для надземной постройки. Укрепить яму можно с помощью досок, которые перед этим необходимо обработать специальным антисептиком. Яму можно укрепить бетонными кольцами или с помощью кирпичной кладки.

Дно выгребной ямы желательно делать под наклоном вниз к задней стороне домика туалета, чтобы нечистоты опускались в сторону люка, с помощью которого производится очистка ямы.

При кирпичной кладке нужно соблюдать ее шахматный порядок, чтобы позаботиться о будущей очистке выгребной ямы. Последние шесть рядов кирпича кладутся без каких-либо щелей всплошную. Если же вы занимаетесь сооружением люфт-клозета, то он требует определенных усилий по организации полной герметизации ямы. Для достижения этой цели на дно полученной ямы заливается бетонная стяжка. Если же вы решили сделать кирпичную основу, то в конечном итоге она все равно заливается бетонным покрытием.

Для заливки бетона делается опалубка, которая может выполняться с помощью обыкновенных досок или брусков. После полного застывания бетона опалубочный каркас полностью демонтируется.

Необходимо помнить о надобности наличия отверстия для самого унитаза и реализации отверстий для вентиляции и откачки отходов.

Альтернативным вариантом очистки выгребной ямы может стать ее засыпка специальными химическими средствами или же полная ее засыпка и перенос туалета в другое место. Такой вариант будет интересен тем, кто не хочет постоянно заниматься очисткой выгреба.

Домик туалета

На сегодняшний день существует много вариаций постройки или приобретения уже готовой туалетной кабинки.

Виды кабин

Строя дачный туалет, существует несколько вариантов его исполнения в зависимости от надземной постройки — кабины. Основными видами выступают:

• Шалаш;
• Скворечник;
• Домик;
• Избушка.

Рассмотрим подробнее.

1. Особенности конструкций «Шалаш» определяются их конструктивной прочностью. К неудобствам можно отнести некомфортабельность размещения внутри постройки из-за недостаточности пространства выбранной формы. Внешний вид шалаша Чертеж туалетного домика типа шалаш
2. Скворечники по своим монтажным свойствам не тяжелее предыдущего типа кабины и по количеству материала также имеют меньшие затраты. Единственная разница – механически эта конструкция менее устойчива и обладает чрезмерной теплоотдачей. К плюсам относится уникальный дизайн и возможность размещения водонапорного бака сверху крыши. Домик типа «Скворечник» Чертеж скворечника с размерами
3. Вариант «Домик» — намного прочней и теплее предыдущих конкурентов. В использовании необходимых материалов для реализации отличается не сильно, зато декоративное оформление и отделочные работы имеют широкий спектр. Кабина в стиле домика Еще один вариант домика Чертеж туалетного домик с размерами
4. Тип кабины «Избушка» требует большего расхода материалов, но очень прочна и устойчива практически к любым климатическим условиям. В такую кабинку возможна установка рукомойника, вешалки, зеркала и всего, что вы захотите. С точки зрения дизайнерских решений, может вписываться практически в любой интерьер. Внешний вид избушки Проект-чертеж клозета избушки

Туалетный домик из дерева своими руками

В зависимости от финансового состояния и возможности работать, можно построить кабинку самостоятельно, что может осуществляться разными способами в зависимости от вида используемого материала. Далее рассмотрен процесс возведения домика из дерева типа «Скворечник» с выгребной ямой, укрепленной кирпичом.

При кирпичной кладке домика необходимо сделать фундамент, который обычно выходит за пределы выгребной ямы. Сами же стенки кирпичной конструкции должны быть выше земли на 10-15 сантиметров, чтобы на следующем шаге вокруг стенок разместить фундамент.

Зачастую на дачных участках используются деревянные туалетные кабинки. Прямоугольная форма домика и ее постройка организовывается деревянными брусками размером 100х100 мм. Дерево предварительно нужно обработать антисептиком для долгих годов его службы. При отсутствии под рукой антисептика, можно использовать разведенный битум в пропорции 1:1 с водой.

Для соблюдения правильного технологического процесса сооружения кабинки необходимо сделать гидроизоляцию между фундаментом и каркасом деревянной конструкции домика. Достигнуть этого можно с помощью прокладки полосы рубероида.

На рисунке ниже представлен пошаговый процесс сбора кабинки, описанный ниже под самим изображением.

1. Размещение фундамента вокруг кирпичных стен. На фундаменте кладется слой полосы рубероида с целью изоляции от воды (гидроизоляция).

   Фундамент для домика с наложенным слоем полосы рубероида

2. Сверху фундамента устанавливается заранее собранный деревянный каркас, путем прикручивания.

   Каркас кабинки

3. Следующим шагом делается пол кабинки, который должен быть достаточно крепки, чтобы выдерживать вес человека. С этой целью берется доска толщиной не менее 30 мм и прикручивается саморезами к ранее установленному каркасу.

   Половая доска, установленная на деревянный каркас

4. Сооружаются каркасы для передней и задней сторон кабинки из деревянных брусков. Уклон крыши дачного туалета решается установкой каркасов разной длины. Задний, как правило, делается по высоте меньшим, чем передний.

   Каркас задней и передней стен домика

5. Далее, установленные каркасы задней и передней сторон укрепляются соединением между собой поперечных брусков. При этом бруски крепятся в 2х местах: между каркасами примерно по середине высоты и на самом верху. Последние будут использоваться для крепления на них досок, чтобы получить крышу. Из конструктивных соображений верхние бруски должны выступать за пределы основы: спереди на 30, а сзади на 16 миллиметров. Не стоит зацикливаться на таких строгих размерах, небольшая погрешность допустима.

   Крепление поперечных брусков

6. Внутри кабинки устанавливается заранее подготовленный постаментный каркас высотой в 450 мм. Это самая распространенная высота, но вы можете сделать ее отличной, чтобы было удобно именно вам.

   Сооружаем каркас постамента

7. Обшивка каркаса домика. Прекрасно подходит для этой роли фальшбрус, выполняющий функцию имитации цельной стены из бруса. Представляет собой такая имитация соединение между собой брусков с помощью шип-пазов. Фальшбрус — имитация бруса

   На одной стороне бруса находится шип, который засовывается в находящийся на противоположной стороне второго бруса паз. Это очень удобно. К самому каркасу имитация бруса крепится гвоздями или закручиванием саморезов. Во избежание попадания влаги в паз следите за тем, что он смотрел вниз всей конструкции, а шип вверх. Хорошими вариантами обшивки также являются вагонка или OSB. На этом же этапе производится обшивка постамента. На верхней доске вырезается отверстие, необходимых размеров для размещения в нем емкости.

8. Начало покрытия крыши. На этом этапе на верхние поперечные бруски (перпендикулярно им и параллельно передней стороне кабины) крепятся доски небольшого размера с некоторыми расстоянием между собой. Наложение досок для крыши

   Также зашивается козырек со стороны дверей и доски крепятся между собой по периметру. В конечном итоге должна быть образована верхняя конструкция крыши с прямыми углами.

   Козырек

9. Вопрос конечной готовности крыши решается наложением на нее шифера или черепицы.

Строя дачный туалет своими руками, не стоит забывать про его утепление. Конечно, без утепления можно и обойтись, но в зимнее время там будет очень холодно, что будет доставлять вам жуткий дискомфорт при нахождении внутри клозета. Для утепления домика дачного туалета может использоваться обшивка пенопластом. Внутри самого туалета необходима установка поперечных полос из дерева для организации самого стульчака.

При правильном расчете проекта и соблюдении норм стандартизации рекомендуемые размеры кабины, следующие:

• Длина – 1-1,5 метра;
• Ширина – метр;
• Высота — 2,10 метра.

Двери для кабины

Обычно, в туалет устанавливают деревянные двери, купленные заранее или сделанные самими. Обшивка возможна теми же материалами, что и обшивался каркас. После, двери навешиваются на 2 петли в выемки, выточенные заранее.

Для закрытия дверей снаружи или изнутри может использоваться защелка или крючок. Чтобы дверь на открывалась во внутрь и с целью закрытия щелей, устанавливаются наличники.

После получения готового туалетного домика, он полностью пропитывается специальными материалами с целью защиты дерева от влаги и вредителей. Затем все покрывается лаком или краской.

Организация вентиляции

Совершенно естественно – для такой постройки необходима вентиляция с целью удаления запахов, возникающих в процессе эксплуатации. Именно поэтому, дачный туалет, а точнее его корпус, изначально оснащается отверстием, в которое потом вставляется труба из пластика диаметром 100 мм и более.

Проведя трубу в выгребную яму на глубину более 20 см, обратный ее конец выводится по задней стенке на высоту более 20 сантиметров над уровнем крыши. Для улучшения вытяжки используется специальное приспособление – дефлектор.

Организация освещения

Проводить освещение в туалет или не делать этого зависит от времени вашего проживания на даче. Для экономии света в конструкции туалета может быть предусмотрено небольшое окошко.В качестве альтернативы могут применяться светодиодные фонарики или светильники на батарейках.

Организация хозблока

Для удобства эксплуатации иногда на дачах используется объединение туалета, душа и сарая одновременно. Получения конструкция в одном блоке занимает меньше места и с точки зрения отвода отходов экономически выгодная. Если проживание на даче происходит в летний период времени – это идеальный вариант.

Объединение в порядке склад-душевая-раздевалка-туалет называется в простонародье «Чебурашкой». Реализация схожа с постройкой кабины с помощью опорных столбов и деревянных брусков, но отличается размерами. При правильном монтаже и расположении обеспечивается компактность и целесообразность постройки в будущем процессе ее эксплуатации.

Как вы уже поняли, дачный туалет своими руками построить не так сложно, так как сей процесс не несет в себе никаких тяжелых технических операций. Дизайн кабины зависит только от ваших возможностей и фантазии. Главное помнить – решающий фактор удачной постройки дачного туалета является удобность его эксплуатации и правильность расположения.

Чертежи

Если вы решили создать свое уникальное строение дачного клозета, то вам непременно понадобится самостоятельная разработка проекта и чертежа именно вашей конструкции, чтобы четко знать, в какой последовательности выполнять все работы, количество необходимых материалов и их размеры.

Но, если вам это не нужно, или же вы хотите взять за основу уже какое-то готовое решение, то вам вполне могут подойти типовые чертежи с нанесенными точными размерами для сооружения дачных туалетов, которые мы вам и предоставляем ниже. Все изображения имеют функцию увеличения по клику, поэтому вы сможете посмотреть их в полном размере, а также скачать к себе на компьютер, чтобы просмотр был более удобен.

Чертежи туалета типа «Скворечник»

Чертежи дачного туалета типа «Шалаш»

dachniki.life

чертежи, размеры, как построить деревянный, схема, фото

Для тех, кто решил построить туалет на даче своими руками — чертежи, размеры, эскизные изображения оказываются необходимой помощью, не позволяющей отклониться от выбранной технологии или соорудить мало пригодную для эксплуатации конструкцию. Прежде чем приступать к более точным разработкам, важно выбрать тип конструкции дачного туалета, место его размещения и другие параметры. Они, в свою очередь, зависят от условий эксплуатации, что указывает на необходимость подробного анализа с учетом перспективы. Например, если существует вероятность того, что через какое-то время увеличится количество людей, посещающих дачу, или вы планируете обустроить дом таким образом, чтобы в нем можно было жить дольше, создавайте заранее туалет с расчетом на увеличение нагрузки, чтобы потом не пришлось переделывать.

Виды туалетов

Легче всего построить туалет для дачи своими руками деревянный — чертежи таких конструкций найти не сложно, а в некоторых случаях достаточно бывает и пошаговой инструкции без иллюстраций. Тем не менее, красивого и надежного домика недостаточно для обеспечения комфорта. Важно позаботится об утилизации отходов. С этой точки зрения существует несколько вариантов дачного туалета.

Люфт-клозет

Люфт-клозет устроен таким образом, что отходы из унитаза перемещаются самотеком , собираясь в приемнике, который очищают по мере наполнения. Обычно перемещению отходов способствует наклонный пол резервуара, имеющего расширяющуюся по направлению от унитаза форму. Преимуществом такой конструкции является возможность без строительства полноценной канализационной системы установить унитаз в теплом помещении в доме, а резервуар вынести за его пределы, чтобы избежать появления запаха. Часть люфт-клозета, находящаяся снаружи, оснащается крышкой, через которую производится очистка ассенизаторской машиной. Для обеспечения теплоизоляции она выполняется герметичной и многослойной (например, из металла и дерева с «прослойкой» из теплоизоляционного материала). Недостаток люфт-клозета в том, что он встраивается в несущую стену, а значит, его обустройство лучше выполнять на этапе возведения дома.

Пудр-клозет

Пудр-клозет имеет накопитель, в котором отходы чередуются со слоями засыпки («припудриваются»). В качестве такой засыпки используют опилки, торф, золу или смесь этих компонентов. Засыпку выполняют после каждого визита в туалет. У покупных моделей за распределение сыпучей смеси отвечает специальный распределитель. В самодельных используют обычное ведро или другую емкость с совком, которые устанавливают в туалете.

Преимуществом пудр-клозета являются:

• возможность использовать содержимое накопителя дачного туалета для получения органического безопасного удобрения (для этого при наполнении резервуара его выгружают в компостную яму для дозревания),
• решение вопроса утилизации (нет необходимости вызывать ассенизаторскую машину),
• минимум земляных работ (они потребуются только для сооружения фундамента постройки, резервуар помещается на поверхности),
• возможность устройства компактных переносных моделей туалетов, которые можно заносить в дом (например, на основе обычного ведра).

Биотуалет

Биотуалетами называют сооружения, в которых отходы проходят переработку. В процессе разложения содержимое резервуаров превращается в равномерный по консистенции ил, безопасный, занимающий меньше места (а значит, реже требующий опорожнения резервуара) и удобный для откачки. Для того, чтобы обеспечить реакцию разложения, в заводских биотуалетах используются наполнители, в качестве которых могут выступать:

• торфяная смесь,
• химически активные реагенты,
• биопрепараты (сухие или в виде жидкостей), представляющие собой колонии бактерий определенного вида.

Туалеты с выгребными ямами

Дачный туалет с выгребной ямой – это своеобразная классика. Не самый удобный, но наиболее простой и дешевый вариант. Все отходы собираются в накопителе, который периодически очищается при помощи ассенизаторов. В некоторых случаях заполненную выгребную яму засыпают землей, перенося домик на другое место. В такой засыпанной яме через некоторое время образуется компост, который можно использовать для удобрения почвы. Наиболее распространенным (хотя и наименее экологичным) является вариант туалета, в котором выгребная яма не имеет дна. Его только засыпают иногда щебнем, гравием или другим материалом, через который осуществляется фильтрация при частичном дренировании содержимого в почву.

Важно: При высоком уровне грунтовых вод такие модели ям целесообразно заменять герметичными накопителями.

Варианты обустройства выгребной ямы

Вне зависимости от наличия герметичного дна, выгребная яма туалета нуждается в постройке стен. Во-первых, они препятствуют обрушению земли в вырытом котловане. Во-вторых, стенки предотвращают просачивание отходов в верхние слои почвы. Для устройства выгребных ям используют самые разные, специально приобретаемые, оставшиеся от строительства других сооружений или просто доступные материалы. Рассмотрим наиболее распространенные варианты.

Бетонные кольца

Бетонные кольца сочетают прочность, надежность и долговечность лучших строительных материалов с высокой скоростью, с которой с их помощью можно соорудить резервуар требуемого объема. Кольца крепят друг на друге «столбиком» при помощи строительного раствора, герметизируют швы и выполняют гидроизоляцию. Все работы могут быть выполнены за один день. Недостатком варианта является большой вес готовых бетонных изделий. Привезти их на участок, разгрузить и правильно установить без применения специальной подъемной техники невозможно, а это значит, что для строительства туалета потребуются дополнительные расходы.

Монолитный бетон

Для строительства выгребной ямы из монолитного бетона материал легко можно доставить на участок. Раствор приготавливается в бытовой бетономешалке или в любой емкости с использованием дрели-миксера. Перед тем, как приступить к приготовлению раствора, в котловане устанавливают опалубку. Ее можно изготовить из любых доступных материалов (досок, фанеры, металлических листов и пр.). Для придания конструкции большей прочности перед заливкой раствора в опалубке устанавливается армирующий каркас. При большой высоте стен специалисты рекомендуют выполнять заливку поэтапно – не более 50-70 см за один раз. Такой способ требует больше времени, поскольку каждый новый уровень выполняется только после отвердевания нижнего, зато он более практичен и позволяет обойтись меньшим количеством материала для выполнения опалубки.

Пластиковые емкости

Несомненными преимуществами пластиковых емкостей является их герметичность и невосприимчивость к воздействию влаги. Благодаря этим особенностям выгребные ямы дачного туалета, построенные из пластика, долговечны и надежны. Недостатком материала является его гибкость. Пластичность и податливость пластика не дают ему противостоять давлению грунта, поэтому для того, чтобы избежать деформации, стенки укрепляют арматурой и цементным раствором. В этом отношении наиболее удобны еврокубы, которые изначально снабжены наружным каркасом из прочной проволоки. Для упрочнения таких конструкций остается залить промежуток между стенками котлована и пластиковой емкостью строительным раствором. Кроме еврокубов для устройства выгребных ям могут использоваться и другие резервуары из этого материала, например, бочки.

Кирпич

Кирпичная кладка требует времени, однако такое строительство выгребной ямы позволяет придать ей любую форму и соблюсти требуемые размеры. Из кирпича можно выложить резервуар круглой, прямоугольной или квадратной формы. Такой строительный материал целесообразно выбирать, когда в наличии имеются остатки кирпича после строительства других объектов. Для обеспечения прочности стенок достаточно выполнить кладку в пол-кирпича. Чтобы яма туалета имела требуемую герметичность, важно не допускать пропусков на этапе кладки и выполнить оштукатуривание или покрытие гидроизолирующим составом стен после завершения строительства.

Больше информации про заводской торфяной туалет для дачи и его выбор вы найдете в отдельной статье сайта. Там же есть обзор популярных моделей и отзывы.

Если вам интересно, как можно сделать душ для дачи из поликарбоната с раздевалкой или без нее, то у нас на эту тему тоже есть статья.

А про строительство уличного умывальника можно прочитать тут.

Выбор места для строительства

Сложно сформулировать единые требования к выбору места для строительства туалета – многое зависит от типа конструкции и герметичности накопителя (вероятности попадания отходов в почву). Проектируя туалет на даче своими руками чертежи и размеры выбирают с учетом целого ряда факторов. При выборе же места установки важно учитывать розу ветров для того, чтобы туалет не становился источником неприятных ощущений обитателей дачи и их соседей. Если конструкция туалета предполагает периодическую откачку содержимого с помощью ассенизаторской машины, необходимо предусмотреть возможность удобного подъезда спецтехники к объекту.

Самые строгие требования предъявляются к негерметичным моделям (в первую очередь – к выгребным ямам без дна). Их необходимо устанавливать примерно на средней высоте, если участок отличается сложным рельефом (в низинах высок риск загрязнения грунтовых вод, а на высоте – разрушения конструкции при размывании грунта). Важно также соблюсти требуемое удаление туалета от основных объектов (от дома – минимум 12 метров, от источника воды – 25 метров, от посадок – 4 метра и не ближе 1 метра от забора).

Материалы и инструменты

Выбор материалов для строительства туалета на дачном участке во многом определяется выбором типа утилизатора. Например, при установке выгребной ямы, вам понадобятся кирпич, цемент, бетонные кольца или пластиковые резервуары – в зависимости от того, что вы выбрали. Для строительства каркаса домика понадобятся:

• брус с сечением 100х100 или 100х50 мм длиной 3 м для рамы и вертикальных стоек домика,
• брус 50х50 мм для «подиума» или ступени, на которой будет установлено сидение внутри,
• ДСП, доски, вагонка или другой материал для внутренней и наружной обшивки,
• Рубероид и шифер или профнастил для крыши.

Не следует также забывать о том, что для стационарной конструкции необходим фундамент – ленточный (потребуется цемент для раствора) или столбчатый (цемент или кирпич), а также гидроизоляция (рубероид или другой аналогичный материал), предотвращающая соприкосновение конструкции и каркаса для того, чтобы минимизировать возникновение гниения.

Для вентиляции потребуется пластиковая труба диаметром 100 мм.

Для комфорта использования хорошо также установить в дачном туалете освещение – подвести электропроводку и смонтировать светильник или, как минимум, снабдить сооружение аккумуляторным фонарем.

Схема и размеры дачных туалетов

Схема постройки дачного туалета одна и та же, в отличие от параметров резервуаров, которые рассчитываются в соответствии с интенсивностью использования приспособления, количества людей, посещающих дачу, сезонности и продолжительности таких визитов.

Классическим вариантом считается домик-«скворечник» прямоугольной формы. Он легок в исполнении и удобен при использовании. Для комфорта достаточно выполнить следующие размеры туалета на даче своими руками:

• высота – 2200 мм,
• ширина – 1500 мм,
• длина 1000-1500 мм.

Если такие размеры покажутся хозяину недостаточными, можно построить туалет на даче своими руками, размеры которого будут больше.

Сторонники эстетики могут предпочесть построить дачный туалет своими рукам, используя чертежи более сложной конструкции – домика-«шалаша», имеющего небольшое основание и практически состоящего из двух наклонных плоскостей.

Строительство по шагам

Для примера поэтапного выполнения строительных работ мы выбрали «скворечник». Такая схема туалета для дачи наиболее проста в исполнении.

Перед началом работ производится разметка положения будущего сооружения на местности.

1. Выполняется фундамент. Часто для установки домика рекомендуют ленточные конструкции, но многие специалисты для легких построек более практичным называют столбчатый фундамент. Самый простой способ его устройства – установка в грунт асбестовых труб, в которые заливается раствор и до его отвердевания устанавливаются вертикальные деревянные опоры. Важно контролировать положение последних по уровню, следить за тем, чтобы в процессе набора прочности бетоном не произошло смещение.

Устройство фундамента по этой схеме имеет свои нюансы:

• Асбестовые трубы перед установкой покрывают гидроизоляционным слоем.
• Установку вертикальных опор выполняют после заливки труб бетоном на треть высоты и набора прочности этой порцией раствора.
• Глубина погружения опорных труб зависит от типа грунта и в среднем составляет 0,5-0,7 м, но для нестабильных песчаных почв глубину целесообразно увеличить.

2. Сооружается каркас будущей конструкции туалета. Проще всего для этой цели использовать брус 100х100 (50) мм и метизы для дерева. Для защиты от влажности и гниения брус можно обработать пропиткой или прогрунтовать и покрасить. Основательность строению обеспечит металлический каркас, однако, для его сооружения потребуется специальное оборудование (сварочный аппарат).

Основные элементы надежного каркаса:

• несущие вертикальные опоры (передняя пара длиннее задней для обеспечения наклона крыши),
• две горизонтальные рамы-обвязки – для установки крыши и на уровне стульчака,
• диагональные брусья по сторонам сооружения для придания конструкции жесткости,
• опоры и горизонтальная часть дверного проема.

3. Выполняется обшивка каркаса туалета с наружной стороны и внутри. В качестве материала можно выбрать:

• доски (оптимальная ширина – 30 см),
• фанера,
• профнастил и др.

4. Устанавливается гидроизоляционный слой и основной материал крыши.
5. Навешивается дверь, которая предварительно снабжается щеколдой и небольшим окошком для доступа света в помещение (или окошко можно сделать в пространстве над дверью).
6. Монтируется освещение.
7. Оснащение туалета включает в себя установку сиденья и крышки, полочек для принадлежностей, умывальника и пр.

Вентиляция

Схема постройки туалета на даче своими руками будет неполной без вентиляции. Вентиляция туалетов для дачи легко выполняется из пластиковой трубы диаметром 100 мм. Она выводится из накопителя (важно обеспечить герметичность стыков) и крепится с внешней стороны конструкции (используйте металлические хомуты). Верхняя часть трубы, снабженная для улучшения вытяжки и защиты от осадков дефлектором, возвышается над крышей на 20-50 см.

okanalizacii.ru

Чертеж дачного туалета, размеры и 3D модель

Один мой знакомый, осваивая дачный участок, узнав, что я в свою очередь осваиваю программу SketchUp, в которой можно строить трехмерные модели, попросил меня сделать ему чертеж «классического» дачного туалета. Вы же понимаете, что это обычно первое, что приходится строить на ещё не освоенном дачном участке.

Почему нет?
И я выдал ему чертеж дачного туалета со всеми размерами и полной деталировкой, а также показал 3D модель его будущего «домика».

Это очень удобно, использовать 3D моделирование, особенно если нет в наличии большого запаса стройматериалов, и каждую доску приходится покупать в магазине. Можно рассчитать все вплоть до последнего самореза.

Теперь, я решил выложить все чертежи дачного туалета и его 3D модель на сайт, может, кому тоже пригодится. Получился классический вариант «скворечника», для полного сходства можно сделать еще одно окно спереди сверху или в двери.

Для просмотра 3D модели промотайте страницу вниз.

Итак, начнем с перечня материалов и инструментов.

Материалы

• Брусок 50*50 мм.
• Доска 40*100 мм.
• Вагонка, блокхаус или рейка – 15 м² для отделки стен и двери.
• Пластиковое ведро.
• Лист пенополистирола.
• Гибкая черепица – примерно 3 м².
• Саморезы по дереву и гвозди для гибкой черепицы.
• Фанера или доски для крыши и сиденья в туалете.
• ОБЗ (огнебиозащита).

Инструменты

• Ножовка или любая пила.
• Рулетка.
• Шуруповерт.
• Молоток.
• Электролобзик.
• Если хотите сделать всё красиво и чисто, то также понадобится электрорубанок и шлифмашинка.
• Кисти или валик для нанесения ОБЗ.

Начинаем работу с изготовления основания туалета, для этого используем нарезанный по размерам брусок 50*50 мм. Смотрим подробные чертежи ниже.

Далее, на основание из бруска укладываем и фиксируем нарезанную в размер доску 40*100 мм – строим «палубу».

* Для более комфортного открывания двери (чтобы свободно стоять на площадке) возможно, придется её удлинить на пару досок. Но, это выбирать вам: комфорт или экономия.

Теперь нужно сделать каркас самого туалета.
Основой каркаса будут две идентичных боковины всё из того же бруска 50*50 мм. Верхняя часть делается со скосом примерно в 15 градусов.

Далее следует зафиксировать боковины каркаса туалета и скрепить их между собой брусками-перемычками сверху, сзади и внутри. Фиксировать их можно при помощи металлических уголков 50*50 мм, а можно и напрямую саморезами.

Следующим этапом будет изготовление передней части каркаса, с проемом для двери.

*Если будете использовать уже имеющуюся или покупную дверь, то учитывайте размеры проема под размер двери.

Теперь нужно соединить в единое целое каркас с основанием туалета. Делать это лучше уже на месте, т.е. на выкопанной яме, т.к. конструкция в сборе будет уже достаточно тяжелой, во всяком случае, для одного.

Следующий шаг – набивание нарезанных досочек на сиденье внизу изнутри. Будет это вагонка, фанера или просто доска встык – вам решать. Также сразу делаем саму полку сиденья из толстой фанеры (~16 мм) или доски 20-25 мм толщиной прибитой встык и усиленной снизу.

Выпилить электролобзиком правильное отверстие в сиденье поможет любой стульчак обведенный изнутри маркером.

Рекомендую также сделать съемное сиденье из пенополистерола – попе не будет холодно и мыть его удобно!

И еще одна маленькая хитрость – установите трубу из ПВХ в качестве вытяжки в любом углу туалета. Где-то я это подсмотрел, но честно говоря, сам в деле не видел, если кто такое приспособление делал, отпишитесь в комментариях, помогает или нет с отводом запахов?
Вот мне интересно: будет тогда «пахнуть» снаружи?

Дело дошло до двери…
Ну, тут кто во что горазд. Можно сделать самому, можно использовать готовую.
Главное, учесть зазоры на расширение и даже когда в сырую погоду дверь «разопрет» она должна свободно проходить в проем. Думаю, миллиметров по 5-7 с каждой стороны будет в самый раз.

Важно! Если будете делать дачный туалет из «сырых» пиломатериалов (естественной влажности), например досок и будете набивать их встык, то учтите, что со временем, когда они высохнут – могут появиться щели.

Поставив дверь туалета на петли, приступаем к монтажу крыши и обивке стен.

На крышу пойдет даже необрезная доска (сверху должно быть ровно), но лучше конечно кусок водостойкой фанеры или OSB. Свесы крыши туалета спереди и сзади должны быть немного больше, чем с боков.
Далее на закрепленное основание крыши набивается гибкая черепица. Ну, тут всё просто.

Какой фасадный материал вы будете использовать для обивки стен туалета неважно, все зависит от личных и финансовых предпочтений. Можно даже из винилового сайдинга, разве что возможно надо будет под углы еще реек прибить.

На задней стенке сделал проем под окошко, стеклить его или нет по желанию. Но окно нужно обязательно, без него темно будет. Хотя, как вариант освещения, в продаже есть светодиодные фонари с датчиком движения на аккумуляторах, которые крепятся к стене или потолку.

3D модель дачного туалета

Кликните по картинке, дождитесь загрузки и используйте зажатую левую кнопку мыши для вращения модели. Вращение колесика мыши для приближения-удаления. Смотреть в полный экран — значок в правом нижнем углу. Выход из полного экрана — клавиша Esc.
Для полноценного просмотра трехмерных моделей нужно скачать программу просмотрщик SkethUp с официального сайта (бесплатно) и установить на свой компьютер. Скачать данную модель для просмотра можно кликнув по логотипу в левом нижнем углу окна просмотра.

И напоследок, если вы соберетесь ставить такой туалет на даче, несколько простых советов:

• Обрабатывайте всю древесину биозащитной пропиткой, как минимум в 2 слоя. Наружные стены для поддержания пристойного внешнего вида и защиты от ультрафиолета придется обрабатывать раз в 2-3 года биозащитой с колером или краской.
• Старайтесь осуществлять окончательную сборку конструкции туалета непосредственно у места установки – сбережете силы на установке.
• Обязательно устанавливайте туалет на какой-нибудь фундамент (камни, кирпичи, бетонные блоки). Между деревянной конструкцией и фундаментом обязательно проложите слой гидроизоляции, например, два слоя рубероида.
• Борта выгребной ямы постарайтесь чем-нибудь армировать, например можно поставить старую железную бочку, предварительно вырезав в ней дно, иначе может обвалиться.
• Для удаления запахов используйте специальные порошки для септиков.

Конечно, такой дачный туалет хорош как временное решение, в идеале все-таки следует рассмотреть вопрос выбора, покупки и установки настоящего автономного септика, тем более что сейчас их огромный выбор.

greendacha.com
