Столярные тиски своими руками – схемы и технология изготовления

Тиски столярные являются полезным приспособлением и обязательно должны присутствовать у любого домашнего мастера. Они обеспечивают надежную фиксацию детали из дерева в процессе ее обработки.

Некоторые умельцы, не желая тратиться на их приобретение, в этих целях применяют различные вспомогательные устройства. Но они не обеспечивают в полном объеме выполнение технологических операций в столярных работах, особенно повышенной сложности.

Устройство столярных тисков

Это приспособление очень простое по конструкции, надежно в использовании и позволяет значительно облегчить производство работ. Его преимущества:

• Возможность монтажа в любом месте мастерской: на верстачную плиту или на самостоятельно выполненную опору.
• Если не требуется его использование – можно демонтировать до наступления такой необходимости.
• Обеспечение безопасности выполнения работ – обрабатываемая деталь не может выскользнуть.

Принцип работы тисков

Столярные тиски состоят из следующих узлов:

• опора, включающая стационарные детали;
• подвижная губка для зажатия;
• две кулисы, обеспечивающие перемещение деталей;
• ходовой винт;
• вороток, передающий вращающий момент на ходовой винт.

Опора приспособления неподвижно крепится к поверхности верстака или отдельной стойке посредством длинных саморезов или болтовых соединений. Многие серийные модели верстачных тисков предполагают применение заменяемых планок на движимых и зафиксированных губках.

Составляющее столярных тисков

Они зависят от того, какие заготовки предполагается зажимать. С целью увеличения универсальности эти планки изготавливаются из стали или полимеров. Они позволяют предохранять от деформации зажимаемые детали из мягкого материала.

В устройстве многих верстачных тисков предусмотрено пружинное приспособление, облегчающее зажатие деревянных заготовок больших габаритов. Допускается установка подобного узла и на устройство, собранное самостоятельно.

С его помощью легко предварительно зафиксировать деталь, но зажав ходовым винтом. Если этот механизм отсутствует, изделие до момента фиксации приходится удерживать под собственным весом вручную, что значительно затрудняет работы.

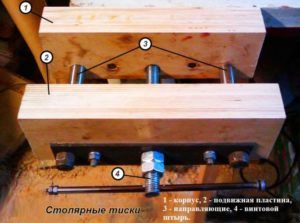

Сборка столярных тисков своими руками

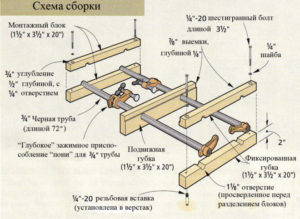

Cхема сборки тисков

Тиски – простое приспособление, их легко приобрести в магазине, на рынке предлагаются различные модели, но чаще всего они изготавливаются из стали. А для станины иногда используется чугун.

У многих моделей предусмотрены отверстия для крепления к столу, тиски такого образца довольно удобны в работе, но не всегда домашние мастера могут себе позволить незапланированные траты. Нередко стандартные приспособления не подходят для условий отдельно взятой мастерской или выполняемых работ.

Приемлемым вариантом, не требующим существенных финансовых вложений, является сборка столярных тисков своими руками. Еще дешевле, одновременно с этим, обойдется самодельный верстак.

Чтобы это стало возможным, на первом этапе требуется разработать эскиз и заготовить необходимые составляющие. Зажимные губки могут быть изготовлены из деревянных брусьев. А кусок металла, служащий в качестве неподвижной губки, закрепляется к верхней верстачной плите и будет являться несущей опорой устройства.

Одним из важных узлов в конструкции – зажимной винт. Его диаметр должен быть не менее 20 мм. Чем больше подберется длина элемента, тем более крупные детали легко будет зажать тисками.

Понадобятся две стальные кулисы, для их изготовления подойдут любые прутки, диаметр которых составляет как минимум 10 мм.

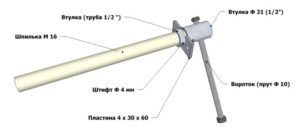

Важность воротка

Управление столярными тисками осуществляется посредством воротка, передающего вращающий момент на ходовой винт. Это справедливо и для самодельного приспособления. Воротком способна послужить стальная планка или трубка требуемой длины, вставляемая в паз или отверстие головной части резьбового винта.

Детали тисков включающие вороток

Размер выполняемого паза или диаметр отверстия должен соответствовать толщине использующейся планки или диаметру прутка. От длины воротка зависит величина прилагаемого усилия при зажатии заготовки.

Допускается использование для этой детали обычного гаечного ключа, в разъем которого запрессовывается головная часть резьбового винта. Несложно зафиксировать на винте гайку под необходимый размер. Но требуется надежно зафиксировать ключ, чтобы он не соскочил в самый ответственный момент.

Но лучше, если вороток будет выполнен из прута, со свободным скольжением через отверстие в резьбовом винте, такой подход максимально облегчит работу.

Деревянные приспособления

Чертеж деревянных губок для столярных тисков

Чтобы изготовить подвижную и неподвижную губки верстачных тисков понадобится два бруска из дерева. Рекомендуется использовать сосновую древесину, этот материал характеризуется требуемой мягкостью и прочностью одновременно.

Выполняется сверление отверстий необходимого диаметра: два – для кулис, одно – для зажимного винта. Чтобы обеспечить соответствие для обоих отверстий, рекомендуется выполнять сверление одновременно, зажав две губки между собой. Учитывая характер применяемого материала, для этой цели надо воспользоваться гвоздями, они после сверления убираются.

Порядок монтажа

Когда все предварительные работы выполнены и детали подготовлены, можно начинать непосредственно монтаж тисков. Выходящие с тыльного края станины кулисы крепим гайками, предварительно нарезав резьбу. Гайку следует накрутить и на винт. Чтобы обеспечить ее фиксацию, выполняется соответствующий паз на поверхности станины, в соответствии с размерами гайки.

Монтирование столярных тисков

После монтажа неподвижной станины, винта и кулис, устанавливается подвижная губка. На край резьбового винта, выходящий за переднюю поверхность передвигающейся губки, с проложенной шайбой накручивается гайка и контргайка, для обеспечения крепления.

После того как все элементы закреплены, устанавливается вороток.

Столярные тиски готовы к применению. При проворачивании воротка, винт входит в гайку на неподвижной станине и притягивает подвижную губку.

Деревянные тиски изготовить самостоятельно достаточно просто. Кроме того, их можно выполнить в соответствии с размерами обрабатываемых деталей. От этого зависит расположение кулис, длина ходового винта. Можно удлинить губки и выполнить два зажимных винта, что позволит зажимать более длинные детали. Здесь каждый должен определять самостоятельно требуемые размеры, в зависимости от того, для каких работ будут использоваться тиски.

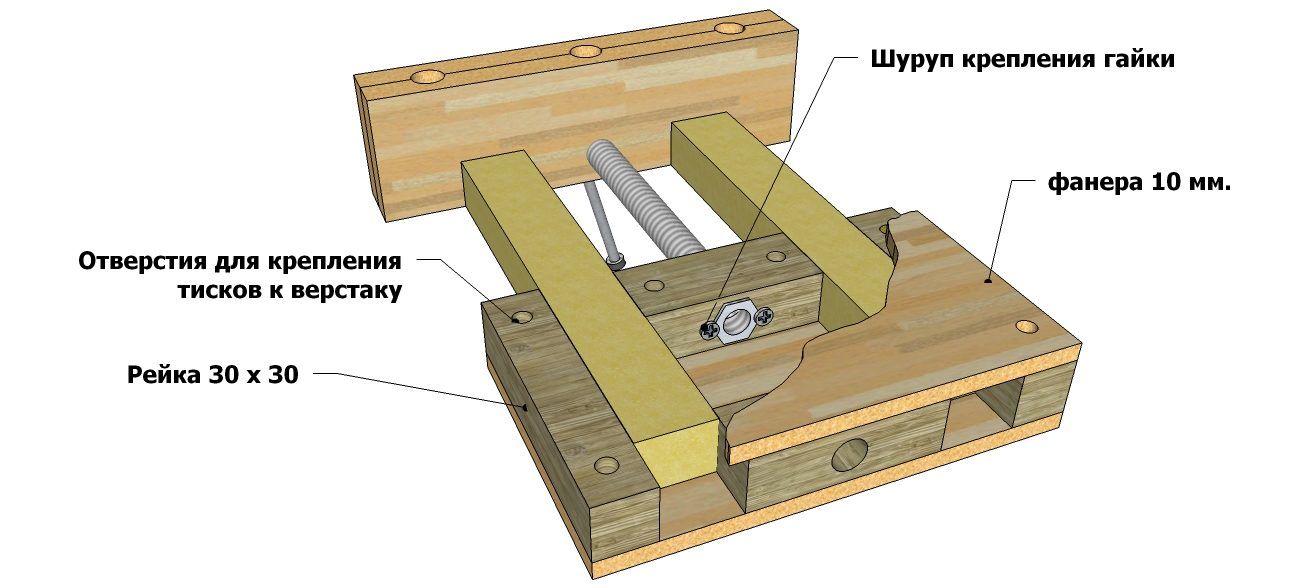

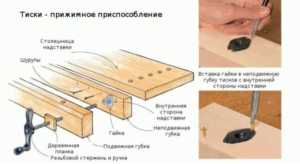

Тиски с запрессованной гайкой

Эта разновидность тисков для верстака более проста по конструкции, чем вышеприведенная. Приспособление отличается вертикальным расположением подвижной и неподвижной губок.

Подвижная губка крепится в нижней части к стационарной установке посредством стальной скобы. В средине деталей размещается резьбовой винт. Для фиксации, гайка, в которую она вкручивается, запрессовывается в стальной П-образный профиль, прикрепляемый на саморезах к задней поверхности стационарной губки.

Чтобы гайка не выскочила, запрессовка происходит горячим методом – с предварительным нагревом профиля, что облегчит зажатие гайки. Вороток крепится аналогично предыдущей модели. На зажимающих поверхностях губок монтируются стальные уголки. Эти тиски не предназначены для массивных изделий, но достаточно компактны и удобны в применении.

Столярные приспособления из автозапчастей

Проявив сообразительность, легко сделать тиски из старых ненужных деталей, например, автомобильных амортизаторов. Еще следует подобрать:

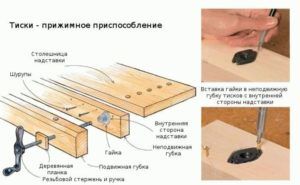

Самодельные слесарные тиски

• стальной угловой профиль;
• гайку М20;
• шпильку;
• шток от газового упора для воротка.

К верстаку тиски крепятся через отверстия, просверленные в угловых частях амортизаторов. Используются болты с коническими головками, если детали автомобиля отжечь, ход у них станет легче.

Самостоятельно изготовить это простое, но очень эффективное приспособление по силам любому непрофессионалу, если ему не приходилось ранее заниматься слесарными или столярными работами. Но польза для хозяйства будет существенная.

Видео: Тиски столярные своими руками

Тиски для столярного верстака своими руками: чертеж + фото

Сделав эти тиски для своего столярного верстака, вы сможете закреплять деревянные заготовки толщиной не менее 150 мм. Простота конструкции позволяет повторить проект своими руками, обладая минимальными навыками сварных и плотницких работ.

Внешний вид столярных тисков без деревянных губок.

Инструменты и материалы

Для обработки стальных элементов столярных тисков понадобится:

1. Болгарка.
2. Насадка в виде щетки.
3. Диск по металлу.
4. Сварочный инвертор.
5. Электроды.
6. Дрель и сверла.

Для изготовления деревянных частей нужна электропила, рубанок и шлифмашина.

Подберите две стальные трубы круглого или квадратного сечения так, чтобы одна труба плотно входила в другую. В качестве ходового винта используйте резьбовую шпильку диаметром 12–18 мм. Подготовьте уголки для стяжек, стенки которых должны быть в 2 раза шире высверливаемого под винт отверстия.

Тиски для столярного верстака – чертеж.

Красными точками отмечены места смазки.

Поясняющая чертеж таблица значимых деталей и размеры металлической части столярных тисков

№	Деталь	Пояснение
1	неподвижная направляющая	труба 25х25х2 мм
2	вспомогательное отверстие
3	стяжка-опора	уголок 24х24 мм
4	гайка ходового винта
5	крепежное отверстие
6	ходовой винт	длиной 300 мм
7	подвижная направляющая	труба 20х20х2 мм
8	упорная шайба
9	стойка	уголок 24х24 мм
10	стяжка	уголок 32х32 мм
11	вороток	труба или стержень
12	крепежные отверстия губки
13	подвижная втулка
14	втулка воротка
15	неподвижная втулка

Делаем столярные тиски для верстака своими руками

Нарежьте детали болгаркой и сделайте пазы на концах уголков под размер квадратной профильной трубы. Подберите подходящие шайбы и втулки для зажимного узла, внутренний диаметр которых должен соответствовать калибру резьбовой шпильки.

 Зафиксируйте стяжки струбцинами и приварите их к одной профильной трубе.

 Установите вторую направляющую строго параллельно первой и сварите детали.

 Внимание: даже если вы непрофессиональный сварщик, придется постараться и выполнить сварные швы, обеспечивающие достаточную жесткость конструкции.

 Обработайте верхнюю плоскость шлифовальным диском, удаляя все выступы.

 Вставьте подвижные направляющие, выровняйте их концы и прижмите к ним уголок-стяжку. Закрепите детали сваркой.

 Установите вертикальные уголки и приварите их.

 Высверлите отверстия для винта посередине уголков. При разметке их месторасположение учитывайте, что в стяжку подвижной части стержень должен лечь так, чтобы могла вращаться упорная шайба.

 Закрепите ходовую гайку сваркой. Соберите зажимной узел: сначала приварите к шпильке втулки воротка.

 Теперь установите подвижную втулку и приварите упорную шайбу. Чтобы выдержать зазор, вставьте под уголок полоску тонкой жести.

 Займитесь воротком. Если вы используйте для него полудюймовую трубу, то гайки на концах можно приварить или закрепить на резьбе с последующим закерниванием.

 Сделайте крепежные отверстия и зачистите поверхности от окалины и ржавчины.

 Покройте столярные тиски грунтовкой и краской.

 Приступайте к изготовлению деревянных элементов столярных тисков.

Чертеж деревянных частей столярных тисков: 1 – малая неподвижная губка; 2 – большая подвижная губка; 3 – опорный брусок.

 Подготовьте из твердого дерева строганные планки толщиной 22 мм: сделайте припуск по длине 15–20 мм, по ширине 3–4 мм, а для заготовок подвижной губки вместо 80 мм возьмите 85 мм. Опорный брусок отпилите сразу по размерам из сосны.

 Склейте две заготовки.

 После высыхания клея обрежьте детали до длины в 320 мм.

 Острогайте неподвижную губку до чистовых размеров и отшлифуйте её переднюю сторону. Закрепите деревянные детали на уголках шурупами сквозь вспомогательные отверстия.

 Разместите тиски на верстаке, выравнивая неподвижную губку по торцу столешницы. Закрепите струбцинами и отметьте точки сверления.

 Убрав ДВП с крышки верстака, просверлите отверстия под крепежные болты.

 Сделайте в столешнице углубления под шляпки перовым сверлом.

 Закрепите тиски болтами диаметром не менее 10 мм.

 Острогайте подвижную губку по толщине и вырежьте паз под сварной шов.

 Положите губку в тиски и отметьте её точную высоту.

 Снимите рубанком лишнюю древесину и установите деталь на место.

 Нанесите отделочный состав на деревянные элементы, смажьте трущиеся детали зажимного узла и ходовую гайку.

 Рассмотренная конструкция столярных тисков одновременно проста и надежна. Сделайте это зажимное устройство для своей домашней мастерской.

Верстачные тиски своими руками для столярных работ

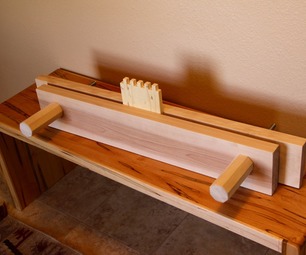

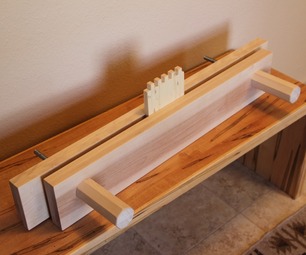

Верстачные тиски также называют тисками Моксона – недорогие, портативные и являются отличным помощником в столярных работах. Я расскажу, как сделать деревянные тиски своими руками. При изготовлении тисков из дерева вы можете спокойно менять размеры под свои нужды.

Шаг 1: Необходимые материалы

• 4,8 погонных метра березовой доски 2х14 см.
• Два болта 13 мм с шестигранной головкой, от 20 до 25 см.
• Столярный клей, эпоксидка

Инструменты:
Циркулярный станок, сверлильный станок, сверла Фостнера 13, 19 и 25 мм, наждачная бумага и тиски.

Шаг 2: Подвижная губка

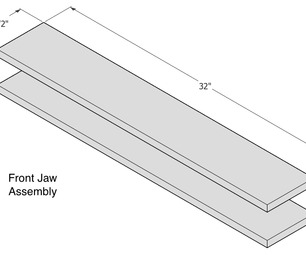

Отпилите два куска доски 81 см, склейте их по пласти. Губка получится размером 81х14х4.

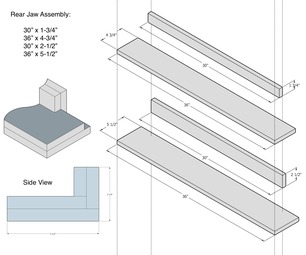

Шаг 3: Неподвижная губка

Неподвижная губка имеет Г-образную форму. Более длинное плечо служит для крепления столярных тисков к рабочей поверхности. Склейте угловым Г-образным соединением доску 76х6 с доской 91х14, как показано на картинке, центры досок совместите. Я соединил доски на шканты, но этого делать не обязательно, если у вас нет ламельного фрезера. После того, как клей высохнет, наклейте на доски снаружи еще доски – 91х12 и 76х6.

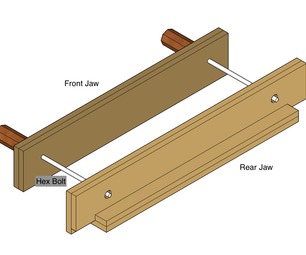

Шаг 4: Сверлим отверстия под болты

От бокового края подвижной губки отступите 7,5 см, от верхнего края отступите 5,5 и просверлите отверстие 13 мм, с другой стороны сделайте такое же, чтобы отверстие было максимально прямым, сделайте его сверлильным станком.

Поставьте обе губки так, чтобы их верхние края были параллельны. Сверлом Фостнера 13 мм пройдите сквозь отверстия в подвижной губке, чтобы наметить отверстия в неподвижной. Ваши движения должны быть предельно точными, чтобы болты потом не вязли в древесине. На сверлильном станке просверлите дырочки в неподвижной губке.

С обратной стороны неподвижной губки раззенкуйте место для фланцевой гайки, диаметр зенковки 2,5 см.

Шаг 5: Делаем ручки

Ручки можно и не делать, вы вполне можете остановиться на том, что установите 13 мм-вые болты и шайбы, а открывать/закрывать тиски можно ключом.

Я решил сделать для болтов деревянные ручки, как показано на фото. Склейте между собой три деревянные доски размерами 1,9х5,5х28. у вас получится деревянный брусок квадратного сечения 5,5 см. затем обточите этот брус в восьмигранник.

Разрежьте восьмигранный брусок на две половины. Затем высверлите по продольной оси отверстие диаметром 2 см и глубиной 5-8, как получится на вашем сверлильном станке. Они должны быть прямыми.

Вставьте в дырку болт, выровняйте его, затем залейте туда эпоксидку. Дайте ей застыть. Ручки готовы.

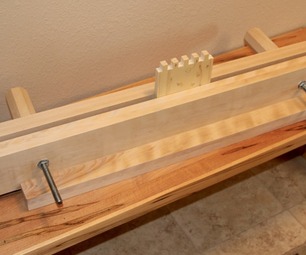

Шаг 6: Работа с тисками

Ни тиски, ни ручки я не покрывал никакими финишными составами. При необходимости я просто буду сошкуривать загрязнения.

Резьбу болтов и стенки сквозных отверстий можно покрыть пчелиным воском, чтобы ход был легче.

Для того, чтобы использовать столярные тиски для верстака, сначала зажмите неподвижную губку струбцинами, поместите материал между губками, затяните губки ручками.

Столярные тиски для верстака своими руками чертежи

Столярные тиски для верстака своими руками, чертежи, схемы и порядок сборки. Представленная конструкция тисков состоит из трех составных частей.

НЕПОДВИЖНАЯ ОПОРА

Опора крепится к столярному верстаку, выполнена в виде угольника, стороны которого соединены между собой в шип. Крепить опору к верстаку можно болтами, шпильками, или другим крепежом, который обеспечит надежное соединение.
Опору изготавливаем из дуба или клееной фанеры.
Резьбу под установку винта, можно нарезать непосредственно в дереве, если не требуется сильный прижим обрабатываемой детали, в противном случае немного усложняем конструкцию опоры вставив в нее металлическую резьбовую вставку, жестко закрепленную в дереве.

ПРИЖИМНОЙ МЕХАНИЗМ

Состоит из перечисленных деталей:

1. Прижимной диск.
2. Специальная металлическая шайба.
3. Ручка поворота винта.
4. Винт.
5. Болт М6х12.
6. Пружинная шайба 6.
7. Увеличенная шайба А 6.

Специальную (прижимную) металлическую шайбу можно соединить с деревянным прижимным диском:

• при помощи клея
• при помощи шурупов по дереву с потайной головкой (предварительно, под шурупы сверлим три сквозных отверстия в металлической шайбе на одинаковом расстоянии друг от друга, в отверстиях рассверливаем фаски, фаски должны обеспечить посадку головки шурупов заподлицо)

КАЛИБРОВОЧНЫЙ БРУС

Устанавливает рабочий диапазон подвижного механизма. Например, если толщина бруса составляет 100 (мм), а толщина прижимного диска составляет 20 (мм), то рабочий диапазон столярных тисков для верстака определим по формуле:

Тр = Тб – Тд

где,

Тр – максимальная толщина детали, которую можно зажать в тисках
Тб – толщина калибровочного бруса
Тд – толщина прижимного диска

Тр = 100 – 20 = 80 (мм)

В дополнение к вышеописанному, посмотрим видео ролик.

Передние столярные тиски для верстака, можно легко изготовить по представленным чертежам. Далее рассмотрим материал, о том как изготовить тиски столярные
другой конструкции, которые так же крепятся к столу верстака.

Заказать чертеж

Поделитесь с друзьями!

Дешевые верстачные тиски своими руками

Перевел Creator для mozgochiny.ru

Всем привет! Каждый плотник должен иметь под рукой средства для прочного закрепления своей заготовки или детали. Деревянные верстачные тиски отлично подойдут для этой цели. Посмотрите на мой вариант данных тисков, которые я изготовил своими руками из фанеры и металла.

Для данного проекта я использовал все имеющиеся у меня инструменты (начиная от гвоздезабивного станка и заканчивая сварочным аппаратом). Поэтому я не привожу полный список используемых инструментов. Используйте те инструменты, которые есть у вас. Будьте изобретательны!

Шаг 1: Используемые материалы

Сначала я обрезал фанеру по требуемому размеру. Одна заготовка была толщиной 2 см, а вторая 3 см.
После этого я отрезал две полоски из дуба толщиной 1 см. Их следует приклеить и прибить к верхней кромке губок, обеспечив им устойчивость и лучший внешний вид. Затем обрежьте заподлицо и зашкурьте.

2 см заготовку из фанеры я прикрепил к столу с помощью пары мебельных болтов.

Шаг 2: Механизм устройства

Перейдем к самому механизму.

В местном магазине по металлу я приобрел металлический стержень диаметром 2 см и стержень с резьбой M 27, а также пару шайб и гаек. Кроме того я приобрел плоскую заготовку толщиной 4 мм и шириной 6 см. Это все металлические компоненты, которые нам понадобятся.

Возьмите деревянные дубовые бруски и используйте их в качестве направляющих. Для стержня с резьбой я приварил две гайки к плоской заготовке и прикрепил ее под столом винтами (смотрите фото).

На внешней губке я решил добавить плоскую заготовку, которую я упоминал ранее. Это обеспечит дополнительную стабильность для всей конструкции.

Очень важно, чтобы все элементы расположились на одной линии, иначе тиски не будут работать.

Я также приварил шайбу к стержню с резьбой. Это необходимо для того, чтобы внешняя губка также перемещалась при повороте стержня. Без этого губка будет оставаться на месте, и перемещаться только вручную.

Шаг 3: Обработка на токарном станке

Для вращающей головки я склеил несколько заготовок из вишни и дуба. Затем на токарном станке придал требуемую форму. Полученный результат оказался достаточно приемлемый. Далее с помощью долота я сделал углубление под гайку. На сверлильном станке я просверлил насквозь отверстие диаметром 2 см для рукоятки. Отверстие получилось немного под углом…

Рукоятка представляет собой штифт из ели с заглушками на концах из вишни, которые предотвращают рукоятку от выпадения. Обработайте рукоятку олифой.

Также на внешней губке я просверлил отверстия глубиной 3 см для упоров на столярном верстаке. Вот почему я использовал для внешней губки фанеру толщиной 3 см. Но одиночный ряд упоров на столярном верстаке не принесет пользы, поэтому нам все еще нужно добавить другие отверстия на данном столе. Я сделаю это, когда подойду к заключительному этапу. Я просто должен учитывать механическую часть снизу.

Шаг 4: Окончание

В конце следует покрасить плоскую заготовку и нанести олифу на губки.

Надеюсь, я вдохновил вас на внесение полезных улучшений в существующее оборудование!

Желаю удачи!
