Простой парник из полипропиленовых труб своими руками

Российский человек любит выращивать на даче овощи и фрукты, консервировать их; как правило, это составляет предмет его немалой гордости. Но при наших весьма непростых климатических условиях некоторые культуры просто не успевают созреть. Поэтому и нужны парники и теплицы. Фабричная конструкция часто дорога и не всегда вас устроит в силу многих обстоятельств. Но всегда можно соорудить эстетичный и практичный парник своими руками — например, из полипропиленовых труб, созданных для жёстких условий эксплуатации в системах водоснабжения.

Что такое полипропиленовые трубы

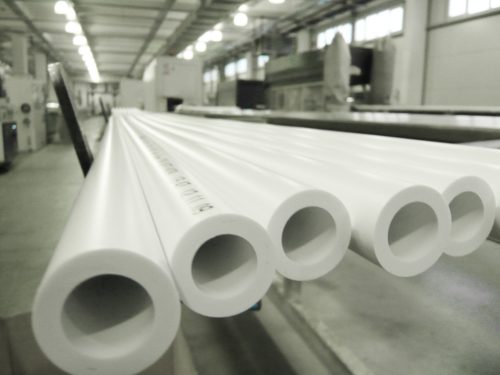

Полипропилен (PP) — термопластичный полимер. Эти трубы очень популярны, причём не только в той области, для которой их создавали. В зависимости от типа они выдерживают низкие (до -10⁰С) и высокие (до +110⁰С) температуры, высокое давление, устойчивы к агрессивным веществам, легко соединяются между собой, крайне долговечны. Они делятся на четыре группы в зависимости от устойчивости к давлению:

Определить тип и назначение трубы можно по маркировке на ее поверхности

Понятно, что мы будем выбирать трубы, исходя не из их термоустойчивости, а лишь из диаметра и цены.

Теперь рассмотрим парники.

Чем парник отличается от теплицы

Парник и теплица близки и по духу, и по конструкции. Они отличаются размерами и капитальностью. Однозначный парник — это полукруглое или угловатое низкое сооружение, накрывающее грядку, он может быть как коротким, так и длинным. Однозначная теплица — капитальное сооружение на фундаменте, из металлических профиля, уголка, труб, со стеклом или пластиком, или вообще из стеклопакетов. А вот промежуточные по сложности сооружения могут называться и так, и этак.

Фотогалерея: примеры парников и теплиц

Преимущества и недостатки полипропиленовых труб как материала для постройки

Преимущества:

доступность — трубы достаточно дешёвы;
удобство — парник собирается, как конструктор лего, а зимой его можно разобрать и спрятать;
универсальность — применим для разных растений и на разных участках;
малый вес — можно его перенести на другую грядку, не разбирая;
надёжность — трубы буквально вечны, не подвержены гниению, устойчивы к влаге, жаре и холоду; при необходимости можно легко и дёшево заменить любую повреждённую часть;
красота — такая конструкция всегда смотрится нарядно;
экологичность — парник нейтрален с химической точки зрения для растений и земли.

Недостатки:

недостаток лишь один — целиком покупные исходники; нарядный беленький парник не сделаешь из оставшихся от строительства дома пиломатериалов.

Рассмотрим два типа парников — самый простой и более капитальный.

Простейший парник своими руками

Это самая простая конструкция парника. Проще просто не бывает. Над грядкой с двух сторон вкапываются изогнутые отрезки трубы с шагом примерно от 50 до 70 сантиметров. Шаг зависит от толщины используемой плёнки, а количество отрезков — от длины грядки.

Расчёт и выбор материала

Допустим, наша грядка — длиной 6 метров. Значит, нам понадобится 12 отрезков трубы длиной от полутора метров. Поскольку трубы обычно продаются разрезанными на куски в 4 метра, мы разрежем их на отрезки по 2 метра. Значит, труб уйдёт 6 штук. Фитинги (устройства для соединения труб) не понадобятся. Крепления в идеале применить можно, но можно и закрепить плёнку на трубах, связав её концы в узлы и придавив камнями края.

Плёнка бывает первичной и вторичной переработки. Последняя гораздо дешевле, но, как правило, либо имеет неприятный бурый, жёлтый или серый оттенок, либо вообще непрозрачна — серая или чёрная, поэтому она нам не подойдёт. Плёнка продаётся в рукаве, так что нам надо будет его разрезать вдоль. Мы выберем тонкую плёнку толщиной 150 микрометров.

Плёнка-рукав продается в рулонах по 10 метров

Таблица: расчёт материалов согласно средней цене

Инструменты

Ножницы.
Лопата.

Работа

Разрезаем четырёхметровые трубы пополам. У нас получается 12 кусков.
Каждый кусок поочерёдно втыкаем в землю покрепче, скибаем и втыкаем с другой стороны грядки. Грядка оказывается под дугой.
Разрезаем вдоль рулон плёнки и накрываем ею получившуюся конструкцию так, чтобы по краям оказались одинаковые «хвосты».
Крепим плёнку к получившимся аркам зажимами — по два-три на арку.
Стороны плёнки прижимаем к земле кирпичами или булыжниками.
«Хвосты» связываем бечёвкой — при желании их можно развязывать, чтобы давать ход воздуху.
Наш парник готов. Это сверхпримитивная конструкция, но она вполне защитит нашу грядку от холода и осадков.
Парник над грядкой из вкопанных пластиковых труб и плёнки надёжен и прост

Изготовление более сложной конструкции

Парник более сложной конструкции выше, длиннее, он защитит больший кусок земли, подойдёт для высоких кустов, потребует гораздо большего количества материала — труб, фитингов, креплений, укрывной плёнки. Конструктивно он гораздо сложнее, обладает дверью или дверями, иногда — окнами и форточками. К земле он часто крепится на вбитых в землю стержнях арматуры.

Чертёж парника из труб с укреплением деревянными рейками на вбитых в землю стержнях

Или более солидно — стержни, на которые сажаются трубы, бетонируются. Этот вариант, несмотря на свою прочность, имеет большой минус: потом парник не передвинуть при необходимости.

Парник можно прикрепить к земле с помощью забетонированных стержней

Укрывной материал тоже гораздо разнообразней — при таком солидном каркасе не жаль будет потратиться на более прочную армированную плёнку, или нетканые материалы: Спандбонд, Лутрасил, Агрил, Агротекс, Агроспан, которые гораздо прочнее и лучше сохраняют тепло, но менее прозрачны. Можно применить даже пузырьковую плёнку, она совсем хороша как теплоизолятор.

Укрывной нетканый материал Агроспан прочен и сохраняет тепло

Выбираем модель парника

Поискав в интернете, находим множество чертежей, и из них выбираем наиболее подходящий, средний по сложности и адаптируем его под необходимый нам размер. Хороша идея сделать парник на деревянной раме, чтобы избежать необходимости крепить трубы к земле посредством забетонированных или вбитых арматурных стержней.

Система креплений труб друг к другу и к основанию на саморезах с помощью фитингов

Выбор труб и остальных комплектующих

Длина нашего парника около семи метров. Надо правильно подобрать трубы. Поскольку конструкция гораздо тяжелее и больше, придётся покупать трубу большего диаметра, чем в предыдущем простом варианте. Выбираем трубу диаметром 25 миллиметров с толщиной стенки 4 миллиметра.
Полипропиленовая труба, армированная стекловолокном VALTEC PP-FIBER PN 25
Фитинги-крепления должны быть соответствующего диаметра. Их нам понадобится довольно много: фитингов-крестовин (для крестообразного соединения труб), тройников (для тройного соединения труб в торцах парника) и заглушек для фиксации труб на раме. Поскольку стаканы найти непросто, мы как раз и используем для этой цели обычные заглушки, закрепив в них трубы саморезами.
Фитинги: крестовина, тройник, заглушка

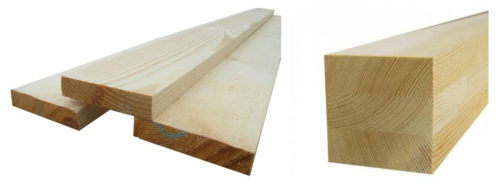

Выбираем доску для рамы. Рама должна быть достаточно прочной, поэтому толщина доски не должна быть меньше 25 миллиметров.
Доска обрезная для рамы, которая послужит основанием теплицы
Плёнку лучше выбрать не обычную полиэтиленовую, а термоустойчивую армированную — чтобы она выдержала серьёзные атмосферные явления — сильные дожди, град, ветер, которые часто случаются нашим летом.
Плёнка армированная прослужит гораздо дольше обычной полиэтиленовой
Нам понадобятся и крепкие массивные металлические уголки для усиления соединений рамы.
Уголок крепёжный поможет капитально скрепить доски основания

Расчёт необходимых материалов

Теперь мы можем свести в таблицу все данные нашего чертежа и высчитать, сколько нам нужно комплектующих и во сколько нам обойдётся наш парник.

Таблица: перечень материалов и приблизительная итоговая стоимость парника

Необходимые инструменты

Лопата штыковая.
Лопата совковая.
Грабли.
Молотки разных размеров.
Гвоздодёр, монтировка.
Рулетка, плотницкий метр.
Гидроуровень.
Электропила (или — циркулярная пила, или простая ножовка).
Дрель.
Шуруповёрт.
Строительный степлер (при желании).
Ножницы.

Пошаговый процесс изготовления теплицы своими руками +схемы, чертежи и фото

Первое, что нужно сделать — выбрать место для грядок, которые нужно накрыть парником. Место должно быть удобным для доступа, солнечным, не подверженным сильному ветру (а то при большой парусности парник просто может унести), близким к воде или водопроводу.

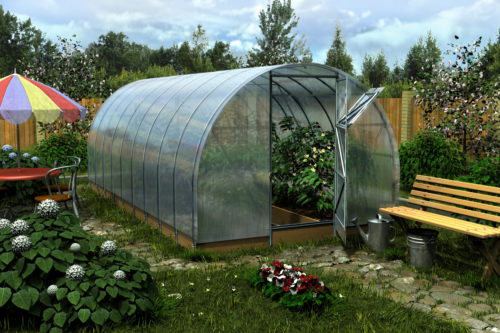

Пример парника из поликарбоната в ландшафте участка
Для этого есть определённые правила.
Правила установки парника на участке в зависимости от розы ветров и освещенности
Выравниваем с помощью лопаты и грабель отведённое место. Если не планируем установку внутри парника горшков и лотков с землёй, то можно подсыпать плодородной земли и торфа.
Парник на выровненной земле с подсыпанным торфом
Размечаем и пилим доски на необходимые куски. Обрабатываем их пропиткой против гниения, лучше — дважды. Даём высохнуть.
Соединяем их саморезами.
Основа теплицы из досок легко собирается
Укрепляем соединения уголками.
Крепим доски ещё и уголками
Размечаем места на раме для заглушек-стаканов и прикрепляем их саморезами по два самореза в стакан.
Схема стаканов для труб на раме
Размечаем и режем трубы на нужные отрезки для горизонтальных и вертикальных участков.
Нижние вертикальные отрезки помещаем в стаканы-заглушки и закрепляем их саморезами прямо сквозь заглушки и трубу.
Собираем полностью последовательно всю конструкцию. Все соединения точно так же закрепляем саморезами сквозь фитинги и трубы.
Соединения фиксируются саморезами через фитинги
Подвешиваем с помощью пластиковых лент или иным способом сверху в центре рейку для прикрепления освещения.
Подвешиваем рейку для ламп
Размечаем и раскраиваем армированную плёнку. Торцы выкраиваем по полукруглым лекалам.
Накидываем плёнку на готовую конструкцию и фиксируем. Можно это делать с помощью заготовленных зажимов, а можно — саморезами с шайбами или даже степлером.

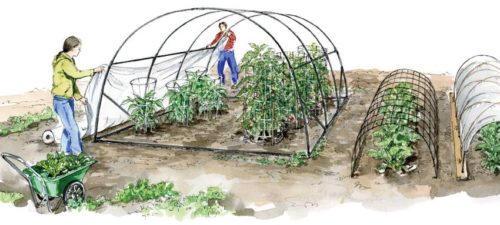

Накидываем плёнку на готовый каркас
В торцах можно прорезать дверь и даже форточки, укрепив их края скотчем и приспособив молнии, завязки или пуговицы, как в палатках. Можно выкроить их и из других кусков плёнки и наложить на основную деталь торца.
Пример дверей и форточек, края которых оклеены скотчем и закатываются наверх
Но можно до этого пойти на усложнение конструкции и соорудить каркас двери из труб, обтянув её плёнкой.
Парник с каркасом двери из труб, обтянутым её плёнкой
Если хочется ещё большей надёжности, то можно вместо плёнки использовать пластиковые поликарбонатные листы. Поликарбонат тоже крепится к трубам саморезами через шайбы. Он сделает конструкцию ещё более жёсткой.
Поликарбонат сделает конструкцию еще более жёсткой
Наша теплица готова.

Видео: делаем парник из полипропиленовых труб

Сооружение теплицы из полипропиленовых труб — простое и быстрое, доставляющее массу удовольствия. Все мы собирали в детстве модели из конструкторов. А тут мы имеем некое «повторение пройденного»; игру, приносящую прекрасный результат — красивую, полезную и долговечную конструкцию. Каждый любитель садоводства должен хоть раз сделать теплицу своими руками.

maja-dacha.ru

Парник из полипропиленовых труб своими руками: все этапы монтажа

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Для того чтобы вырастить полезные и экологически чистые овощи, а также создать для них благоприятную среду, необходимо приложить немало усилий. Отличным решением этой задачи является самостоятельное выращивание некоторых культур в теплице на протяжении всего года. В данной статье будет рассмотрено, как сделать практичный парник из полипропиленовых труб своими руками без значительных финансовых вложений.

Парник из ПВХ труб — бюджетное решение для дачников, соорудить которое можно самостоятельно без больших финансовых вложений

Парник из полипропиленовых труб своими руками: особенности конструкций

Если принято решение сделать парник из пластиковых труб своими руками, а не приобрести уже готовую конструкцию, следует определиться с видом будущей теплицы. В зависимости от формы каркаса различают следующие типы рам:

Пример аккуратной постройки парника из дуг арочного типа с использованием специального укрывного материала — агроспана

прямоугольные, которые в свою очередь, делятся на два типа: для односкатной и двускатной кровли;
комбинированные: состоящие из нескольких секций;
конструкции прямоугольной формы с арочной крышей.

Для лучшего понимая разновидностей конструкций, рекомендуется посмотреть фото парников из ПВХ труб своими руками. Также следует ознакомиться с отзывами опытных дачников, которые используют разные типы парников, чтобы узнать о преимуществах и недостатках той или иной конструкции.

Какому из вариантов отдать предпочтение, зависит исключительно от ваших желаний и предпочтений. Существуют и некоторые рекомендации специалистов по этому вопросу. Так, для личного использования (в том случае, если вы не планируете выращивать овощи на продажу в больших объемах), рекомендуется устанавливать маленькие или средние парники, длина которых находится в диапазоне 4-12 м, ширина не более 3 м, а высота около 2-2,4 м.

Полезный совет!
Для каждой грядки должно быть отведено от 80 до 100 см, чтобы обеспечить растениям достаточно пространства для комфортного роста, а также возможностью удобного ухода за ними. На этот показатель необходимо ориентироваться в процессе проведения расчётов.

Для того чтобы парник имел необходимую жесткость и не терял форму при внешнем воздействии ветра, стоит использовать качественные трубы с прослойкой из алюминия

Что касается материалов, подходящих для создания рамы парника из пластиковых труб, лучшими являются водопроводные ПВХ трубы, диаметр которых колеблется в пределах 16-110 мм. По длине можно использовать любые трубы, как правило, от 2 до 5 м.

Иногда можно встретить в продаже пластиковые трубы, которые имеют прослойку из стекловолокна с полипропиленом или алюминия. Показатель их прочности значительно выше, хотя стоимость таких труб довольно высокая. Можно встретить утверждение, что такие вложения не оправданы, поэтому данный выбор стоит делать из учета собственных финансовых возможностей.

Для различных частей конструкции предпочтительно использовать трубы различных диаметров: от 25 до 32 мм для элементов арочной формы, 50 мм и более ‒ для элементов, выполняющих опорную функцию, в особенности, если речь идет о прямоугольных конструкциях.

Самый простой способ сооружения парника из пластиковых труб над приподнятой теплой грядкой

Теплица из полипропиленовых труб своими руками: характеристики

Пластиковые трубы, несмотря на свою легкость и относительно невысокую стоимость, имеют массу положительных характеристик. Простота монтажа и устойчивость материала к внешним факторам, делает его популярным среди огородников. Рассмотрим некоторые плюсы его использования:

высокая износостойкость: срок эксплуатации ПВХ труб может достигать до 10 лет;
не подвержены воздействию влаги и процессам гниения;
огнеустойчивы;
экологичны, не выделяют опасных веществ;
не деформируются даже при серьезных механических нагрузках, выдерживают сильные ветра;

устойчивы к химико-биологическим воздействиям.
благодаря гибкости материала, ему можно легко придать любую форму, согнув в дугу желаемого радиуса.

Данные характеристики делают использование пластиковых труб в самостоятельном строительстве парников удобным и оправданным. Если правильно произвести все предварительные расчеты и закупить материал согласно потребностям, то можно избежать неоправданных трат, а также создать качественную и надежную теплицу при минимальных финансовых вложениях.

Из пластиковых труб можно соорудить не только каркас теплицы, но и полки, двери или форточки для проветривания

Парник своими руками из пластиковых труб: особенности конструкции

Для того чтобы сделать парник из ПВХ труб своими руками, потребуется чертеж, или как минимум, эскиз. Проще всего найти подходящую схему в интернете, однако, многие предпочитают начертить ее самостоятельно, создав необходимую конструкцию, идеально подходящую по размерам и расположению на огороде или придомовой территории.

Решив подготовить чертеж парника из полипропиленовых труб своими руками, нужно заранее продумать, какой будет форма каркаса, какого размера должна быть конструкция, а главное – сколько соединительных узлов она будет иметь. Это важно, поскольку они стоят дороже всех остальных элементов. К другим важным аспектам, которые нужно продумать, перед тем как приступить к строительству парника из ПНД труб своими руками, стоит отнести:

тип фундамента, который вы хотите использовать в качестве основания;
выбор материалов, которые планируется применять для возведения и покрытия парника;
места размещения и форму основных узлов;
расстояние, на котором расположены несущие элементы конструкции;
способ крепления деталей между собой и их стыковку.

Полезный совет! Для соединения пластиковых труб между собой можно использовать несколько различных способов, например, можно скрепить их саморезами, склеить, спаять или использовать специальные соединительные фитинги.

Для сооружения теплицы более сложной формы из ПВХ труб, необходимо иметь схему конструкции и придерживаться точных расчетов

Самый простой и доступный вариант для самостоятельного изготовления парника – это арочный каркас из полипропиленовых труб, в качестве укрывного материала, для которого используют пленку. Прямоугольные строения более сложны в возведении и требуют максимально точных расчетов, а также наличия дополнительных ребер для жесткости конструкции.

Еще один важный аспект, который обязательно стоит учесть, перед тем как отдать предпочтение тому или иному типу конструкции – количество стыковочных узлов, которые ослабляют конструкцию. Чем их больше, тем менее устойчив парник к различным воздействиям, в том числе, к атмосферным нагрузкам.

Парник из полипропиленовых труб своими руками: фото инструкция

Полная установка тепличной конструкции из полипропиленовых труб занимает всего несколько часов и с этим может справиться даже один человек. Хотя, работать вдвоем значительно проще и удобнее. Проводить сборку необходимо на заранее подготовленной, ровной площадке.

Подготовка территории к установке парника включает в себя расчистку участка от травы и мусора, а также закладку фундамента. Для теплицы отлично подойдет ленточный фундамент, но также можно выложить площадку кирпичом, камнем или блоками. Еще проще – использовать для этой цели брус или доски размером 50×100 мм или 50×150 мм, в зависимости от размеров парника.

Перед началом строительства парника, необходимо подготовить ровный и прочный фундамент

Для создания полноценного фундамента, стоит придерживаться следующего алгоритма:

Площадка размечается согласно чертежу.
В углах забиваются колышки, а по периметру площадки натягивается веревка.
Верхний слой почвы лучше всего снять. Достаточно будет удалить примерно 30-50 см грунта.
По периметру желательно выкопать траншею, глубина которой составит 30-70 см, а ширина – 30-40 см.

Необходимо максимально выровнять дно и засыпать в траншею щебень слоем 10-20 см и поверх песчаником – 10-20 см. Далее, слои нужно утрамбовать.
После этого укладывается один, а лучше два слоя рубероида.
Брус или доски, которые планируется использовать, Необходимо обработать антисептической пропиткой и промазать жидким битумом.
После высыхания их можно выложить в траншею. На этом этапе стоит проверить геометрию, чтобы диагонали и углы были равны;
В завершение, крепятся оцинкованные уголки и закрепляются длинными саморезами.

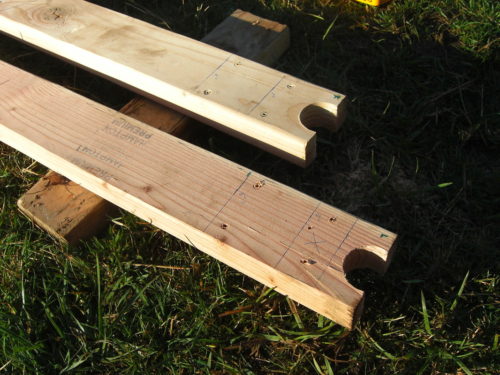

Полезный совет! Если необходимо укрепить основание, то можно запилить торцевые части бруса на половину и вложить один в другой. Для фиксации достаточно насквозь просверлить оба бруса и стянуть болтами.

Короб для парника можно соорудить из досок или шифера и укрепить конструкцию саморезами или арматурными прутьями

Для обеспечения дополнительной гидроизоляции, вверху и по боковым частям фундамента прокладывается рубероид. Только после этого можно переходить к засыпке грунта.

Полезный совет! Для лучшего понимания процесса строительства, полезно посмотреть пошаговую инструкцию с фото парников из пластиковых труб своими руками. Кроме того, множество наглядных советов можно получить, посмотрев видео парников из ПВХ труб своими руками.

Как собрать каркас парника из пластиковых труб своими руками

Чтобы сделать раму парника, потребуется нарезать заранее подготовленные трубы согласно размерам, как это указано в чертеже. Для этой цели можно воспользоваться болгаркой или ножовкой по металлу. При этом торцы нужно зачистить напильником.

Начинать стоит со сборки фронтов. Делать это удобнее всего на земле, и затем устанавливать и крепить уже готовые элементы к фундаменту.

С помощью специальных креплений необходимо надежно закрепить пластиковые трубы на равном расстоянии друг от друга

Особое внимание стоит уделить дверям, так как её удобство напрямую связано с комфортом вашего использования. Для того чтобы собрать двери, вам потребуются 2 вертикальные и 3 горизонтальные детали, а также 4 уголка и 2 тройника, которые послужат для соединения всех элементов.

Две вертикальные стойки, высотой примерно 2-2,1 м будут использованы для создания проема, на одну из сторон которого будут закреплены петли. На этом этапе также потребуется один из поперечных элементов, шириной 50-70 см.

Затем берем ПВХ трубу, длина которой соответствует длине арки, и надеваем на нее все имеющиеся тройники таким образом, чтобы расстояние между ними соответствовало ширине проема. Проем закрепляем на тройниках.

Полезный совет! Используя тройники, можно существенно укрепить прочность конструкции. Для этого, достаточно надеть 2-3 штуки на фронтальную арку и закрепить на них дополнительные горизонтальные ребра жесткости.

Для того чтобы укрывной материал не провисал между трубами, можно натянуть проволочную или пластиковую сетку и закрепить ее с помощью стяжек

Для того чтобы теплица стояла прочно, в землю вбивают арматурные пруты, толщина которых 8-12 мм. Делать это нужно с внешней стороны фундамента, забивая их на глубину от 30 до 70 см. При этом, снаружи должно остаться не менее 50-80 см прута. Расстояние, которое следует при этом соблюдать, не должно превышать 1 м. Обычно оно равно от 60 до 90 см.

Статья по теме:

Парник Хлебница: функциональная конструкция для выращивания овощей
Преимущества и недостатки конструкции. Как изготовить и обшить каркас своими руками. Цены и особенности готовых конструкций.

Нарезав все трубы до подходящего размера, один из её концов надеваем на прут и загибаем таким образом, чтобы второй конец можно было надеть на второй прут, находящийся с противоположной стороны фундамента. Со второй стороны эту процедуру нужно повторить.

Полезный совет! Для обеспечения прочности крепления, можно использовать широкие полимерные хомуты или специальные оцинкованные скобы, которые помогут надежно прикрепить дуги к фундаменту. Этим же способом можно воспользоваться для крепления фронтонов парника.

Для удобства, низкий парник можно сделать с открывающимся верхом, закрепив две части с помощью веревки и цепи

После этого останется лишь придать каркасу цельную форму, скрепив его при помощи поперечных элементов. Для этого ПВХ трубы нарезают так, чтобы их размер соответствовал длине теплицы, а затем фиксируют их при помощи пластиковых хомутов. Обязательно, чтобы одна такая дуга была расположена в центральной, самой верхней части дуги. Также, не лишними будут и дополнительные боковые перекладины с каждой стороны.

По тому же самому принципу, по которому были сделаны двери, делают и форточки, предназначенные для проветривания. После этого остается лишь обтянуть каркас парника из ПНД труб пленкой или обшить поликарбонатом.

Какой укрывной материал для парников лучше: особенности крепления

В качестве укрывного материала для теплиц и парников можно использовать либо полиэтиленовую пленку, либо поликарбонат. Эти два материала существенно отличаются друг от друга характеристиками, способами крепления и сроком службы. Однако каждый из них занимает свою нишу в современном строительстве теплиц, и имеют некоторые преимущества. Рассмотрим, как выбрать укрывной материал для парника.

Полиэтиленовая пленка — самый дешевый вариант покрытия парника их пластиковых труб

Какая пленка лучше для парника, и как прикрепить её к каркасу

Существует несколько способов крепления полиэтиленовой пленки к каркасу парника, среди которых стоит отметить самый простой и удобный: пленка нарезается на куски, размером 5-10 см, а по длине вырезается четверть, чтобы получились скобы. Пленку натягивают на теплицу, и при помощи полученных скоб фиксируется к продольным и вертикальным стойкам.

К другим вариантам крепления пленки относят фиксацию при помощи веревок, сеткой по всему каркасу, используя двусторонний скотч, и даже обычные саморезы. Для последнего способа потребуются небольшие кусочки линолеума, которые защитят пленку от повреждений. Можно купить зажимы для пленки на парник, которые продаются в специализированных магазинах и не только обеспечивают надежное крепление покрытия, но и значительно упрощают работу.

Главное преимущество этого способа – низкая цена пленки для парников и теплиц. Такое покрытие не служит дольше одного-двух сезонов, однако, с его заменой не возникает никаких проблем. Приобретая рулон пленки для парника шириной 6 метров, вы можете быть уверены в том, что его хватит на несколько сезонов использования.

Закрепить укрывной материал на парнике можно, используя канцелярские биндеры, двусторонний скотч или фиксаторы для труб

Полезный совет! Чтобы в процессе эксплуатации не сталкиваться со сквозняками в теплице, рекомендуется делать пленку длиннее каркаса таким образом, чтобы примерно 10-20 см оставалось лежать на земле. В этом случае края можно присыпать землей или положить сверху доски, чтобы обеспечить конструкции большую герметичность.

Чаще всего в качестве укрывного материала используют акриловую пленку для парников. Показатель её прочности выше, чем у полиэтиленовой, а потому и срок её службы будем заметно дольше. Хотя, стоит отметить, что цена акриловой пленки для парника несколько выше.

Как выбрать поликарбонат для парника: способы крепления

Поликарбонат – еще один укрывной материал для парника, купить который можно в любом строительном магазине. Перед покупкой, необходимо продумать, какие именно листы нужны, и как правильно состыковать материалы между собой. Например, для того чтобы крепить к каркасу поликарбонат, рама должна быть сделана из полипропиленовых труб, диаметром не менее 32 мм.

Сотовый поликарбонат и соединительный разъемный профиль для крепления

Считается, что идеальными техническими характеристиками для обшивки парника обладает сотовый поликарбонат, толщина которого находится в пределах 4-6 мм. Приобретать покрытие тоньше не имеет смысла, так как оно не сможет справляться с внешними нагрузками.

К парнику из ПВХ труб поликарбонат крепится следующим образом:

При помощи саморезов и шайб 3,2×25 мм материал крепится к каркасу.
Острым ножом излишки обрезаются по дуге.
Каждый следующий лист крепится внахлест в 100 мм к предыдущему.
Для укрепления конструкции используют специальный разъемный стыковочный профиль, который крепится саморезами. В него вставляют листы поликарбоната.
Стыки закрываются заглушками.

Можно сделать шарнир для парника из ПВХ труб своими руками. Для этого из трубы большего диаметры нарезают два куска по 10 мм и соединяют их между собой при помощи клея. В них вставляют листы поликарбоната и фиксируют при помощи тех же саморезов. Это очень удобно для создания форточек и элементов дверей.

Создать долговечный парник своими руками можно, скомбинировав пластиковые и ПНД трубы для прочности

Парник из полипропиленовых труб своими руками: видео инструкция

Самостоятельно сделать парник из полипропиленовых труб довольно просто. Придерживаясь всех рекомендаций и инструкций, можно создать прочную и красивую конструкцию, которая станет отличным дополнением участка и позволит выращивать рассаду, овощи и зелень. Главное – правильно подобрать все материалы и обеспечить их надежное скрепление между собой.

remoo.ru

Теплица из пластиковых труб своими руками — расчёт материала и пошаговая инструкция по сборке

Для сооружения парников и теплиц на даче используются различные подручные материалы — начиная от металлических прутов и заканчивая деревянным бруском. Особой популярностью пользуются пластиковые трубы, позволяющие собрать прочную и долговечную конструкцию для выращивания овощей своими руками.

Преимущества и недостатки пластиковой конструкции

Слева — скатная, справа — арочная теплица из пластиковых труб

По популярности теплицы из пластиковых труб уже давно обошли аналогичные конструкции из дерева и металла. Во многом это связано с высокими эксплуатационными качествами труб, их доступностью и долговечностью.

Среди преимуществ таких теплиц можно выделить следующее:

Простота сборки — пластиковая труба сравнительно легко сгибается, что позволяет формировать каркас нужного размера. При этом не нужно иметь особых навыков и использовать специальный инструмент.
Лёгкий вес — при необходимости парник легко переносится с места на место без разбора. И также каркас легко разбирается и собирается заново, что позволяет демонтировать теплицу на период холодов.
Скатный парник для овощей из пластиковых труб
Износостойкость — ПВХ-труба не требует дополнительной обработки антисептиком и противокоррозионным составом. Пластик, используемый для производства труб, не боится перепада температур, влаги, открытого огня.
Стоимость — общая стоимость каркасной конструкции из пластика обходится дешевле, нежели каркасы из деревянных реек и металлического уголка. С течением времени пластиковый каркас не нужно ремонтировать — повреждённая труба легко заменяется новым изделием.

Теплицы из ПВХ-труб эстетичны и легко вписываются в ландшафтный дизайн дачного или загородного участка. Главный минус конструкций из пластика — это общая неустойчивость при сильном порывистом ветре.

Теплица может сильно качаться и отрываться от земли, что чревато повреждением каркаса. Но эта проблема легко решается путём устройства специальных опор по углам или периметру основания.

Подготовка к постройке теплицы своими руками

Прежде чем приступить к изготовлению теплицы из ПВХ-труб потребуется сделать чертёж конструкции, подобрать и рассчитать количество необходимого материала, а также подготовить место под установку каркаса.

Проект теплицы из труб

Проект теплицы из ПВХ-трубы своими руками

Схематичный проект теплицы из полипропиленовых труб

Если вы строитель или имеете некоторый опыт в строительстве, то проект и чертёж будущей теплицы можно сделать самостоятельно. В остальных случаях мы рекомендуем воспользоваться уже готовыми решениями и на их основе выполнить необходимые расчёты.

Чертежи теплиц из труб можно найти в интернете или печатных издания, посвящённых садоводству. Например, готовые проекты часто встречаются в журналах, где на правах рекламы подробно рассказывается о различных моделях теплиц от производителя. Обычно, журналисты подробно описывают преимущества каркаса и прилагают схему его сборки.

Выше приведена подобная схема арочной теплицы из ПВХ-трубы. На её основе мы проведём расчёт материалов, которые потребуются для сооружения конструкции, а также рассмотрим процесс её сборки.

Расчёт необходимого материала

Один из вариантов арочной теплицы из ПВХ-труб

На схеме выше изображена стандартная арочная теплица длиной 6 м, шириной 3 м и высотой 2 м. Такая длина и ширина обеспечивают достаточное пространство для произрастания растений, а высота даёт возможность свободно передвигаться по теплице. При необходимости длину можно увеличить.

Для сборки теплицы потребуется:

Труба — полипропиленовая с маркировкой PN 10 диаметром 25–32 мм общей длиной 70 м.
Доска для короба — для сборки основания потребуется доска 25*200*6000 мм в количестве 3 шт.
Доска для планок — для изготовления коньковой и продольной планки необходима строганая доска 20х90х6000 мм в количестве 5 шт.
Доска для фронтонов — для изготовления двери и усиления фронтона потребуется строганая доска 20х70х3000 мм в количестве 12 шт.
Фитинг-крестовина — подбирается строго под диаметр трубы в количестве 28 шт. В нашем случае необходима ПВХ крестовина диаметром 25,2 или 32,2 мм.
Два вида фитингов для сборки теплицы из пластиковых труб
Фитинг-тройник — аналогично крестовине подбирается под сечение трубы. Общее количество — 10 шт.
Оцинкованные саморезы — с пресс-шайбой, полукруглой или прямой шляпкой длиной 40 мм.
Полиэтиленовая плёнка — армированная для теплиц толщиной 200 мкм, шириной 6 м и общей площадью 40 м².
Петли — при установке дверей потребуются петли из нержавеющей стали в количестве 6 шт. Для установки форточки — 2 шт.

В описываемом варианте приведён проект для теплицы, с которой на зиму будет сниматься покрытие. Если вы не планируете снимать плёнку, то шаг между арками следует уменьшить до 0,5–0,7 м. Это позволит не беспокоиться, что под тяжестью снега конструкция деформируется. При этом количество необходимой трубы увеличивается до 90 м.

Советы по выбору материала

Полипропиленовая труба хорошо подходит для сооружения прочного и долговечного каркаса для теплицы

Пластиковые трубы имеют несколько разновидностей. Для изготовления теплиц лучше использовать полипропиленовые, поливинилхлоридные (ПВХ) или металлопластиковые трубы. Все приведённые типы труб устойчивы к воздействию низкой и высокой температуры, влаге и механическим повреждениям.

Полипропиленовая труба плохо гнётся и имеет толстые стенки, но при достаточном усилии согнуть арку несложно. Металлопластиковые и ПВХ-трубы изготавливаются из более мягкого пластика — толщина стенки не более 1,5 мм, что гарантирует более высокую пластичность. Труба легко гнётся голыми руками. При использовании более мягких труб рекомендуется уменьшать шаг между арками.

В качестве досок лучше выбирать изделия из лиственницы. Древесина сосны и ели не так стойко переносит постоянное воздействие влаги, и спустя 2–3 сезона может потребоваться замена планок. Это же касается и досок для основания. По возможности рекомендуется использовать антисептическую пропитку.

Необходимый инструмент

При использовании поливинилхлоридной трубы рекомендуется уменьшать шаг между арками

Для изготовления арочной теплицы потребуется следующий инструмент:

молоток и киянка;
ножовка по металлу;
ножовка по дереву;
шуруповёрт или крестовая отвёртка;
пузырьковый уровень;
строительный нож;
рулетка длиной 7 м.

Пошаговая инструкция по постройке теплицы

После закупки и доставки необходимых материалов на место проведения работ можно приступать к возведению конструкции. Оптимально, если сборку каркаса будут выполнять два человека — помощь напарника не помешает при сгибании и установке жёсткой трубы.

Обустройство места под теплицу

Теплица устанавливается на незатенённый участок, хорошо освещаемый солнцем, в течение всего дня. Место для установки теплицы должно быть ровным, без кочек, ям и других изъянов — для подготовки основания потребуется лопата, деревянные колышки и капроновая нить.

Подготовка места под установку короба и каркаса теплицы

Процесс подготовки участка под теплицу состоит из следующего:

На выбранном месте с помощью рулетки размечают прямоугольную площадку. С каждой из сторон нужно отступить примерно по 30–50 см с учётом размеров будущей теплицы. К примеру, для теплицы 3×6 м потребуется участок 3,5×7м. По углам площадки забиваются деревянные колышки, и натягивается нить.
По периметру размеченной области снимается верхний слой дёрна и вырывается траншея глубиной 20–30 см. На дно траншеи укладывается рубероид с напуском в 10 см с каждой из сторон и засыпается 10 см слой щебня.
Если на участке присутствует уклон более 5 см, то перед тем как вырывать траншею место под теплицу выравнивается. Это можно сделать двумя способами: подсыпка почвы или снятие грунта. Первый способ более предпочтителен.

Если перепад высоты значителен, например, теплица устанавливается на склоне, то под проседающую сторону укладывается стенка из кирпича или бруса, пропитанного антисептиком. После этого производится отсыпка до выравнивания площадки.

Сборка короба под теплицу

Подготовка траншеи под установку короба для теплицы

Короб под теплицу и «якоря» углубляются в землю на 15–20 см

Согласно схеме, приведённой выше, под установку теплицы из труб опорного основания не требуется. Вместо этого, используются «якоря» в виде тройников и деревянный короб, которые устанавливаются в траншею.

Для сборки и установки короба потребуется:

Деревянная доска для короба размечается согласно размерам теплицы. Для этого потребуется по 2 заготовки длиной 3 и 6 м. Заготовки скрепляются при помощи оцинкованных саморезов. Короткая доска надставляется в торец длинной, после чего вворачиваются 2 самореза с отступом от края в 20 мм. Для усиления конструкции по углам короба можно прикрутить стальной уголок из нержавеющей стали.
Для сборки короба для теплицы используется обрезная доска или деревянный брус
Собранный короб обрабатывается антисептиком для дерева и устанавливается в траншею. Видимая часть над уровнем земли не должна быть менее 10 см. При необходимости выполняется подсыпка щебня, чтобы поднять короб до нужной высоты.
Внутрь траншеи нужно установить «якоря» для арок. Для этого от полипропиленовой трубы при помощи ножовки по металлу отпиливаются 24 заготовки длиной 20–30 см. На конец полученных заготовок одевается ПВХ-тройник. После этого «якоря» устанавливаются по периметру короба так, чтобы из земли торчало не более 10 см трубы.

В завершение выполняется засыпка траншеи и проверка расположения «якорей» по уровню. Для этого к концам торчащей трубы прикладывается уровень и сверяется корректность расположения относительно горизонта.

Технология сборки каркаса

Технология сборки каркаса под арочную теплицу состоит из следующих этапов:

На конец каждой трубы, торчащей из земли, одевается ПВХ-тройник. Для изготовления продольных участков внизу каркаса потребуется измерить расстояние между крестовинами и отрезать соответствующую заготовку из полипропиленовой трубы.
Нижняя труба с крестовиной, углублённая в землю на 20 см
Полученные заготовки устанавливаются в крестовины. При необходимости крестовина поворачивается. Чтобы обеспечить более плотную посадку трубу можно слегка забить с помощью киянки.
Перед установкой дуги рекомендуется согнуть ПВХ-трубу до формирования нужного изгиба. Затем с помощью напарника следует установить трубу в тройник и согнуть, пока не сформируется дуга нужной высоты.
После установки арок необходимо укрепить конструкцию теплицы при помощи продольных и коньковой планки. Для этого берётся доска 20х90х6000 мм и надставляется изнутри каркаса. Для крепления используются оцинкованные саморезы по 2 шт. на каждую арку.
Продольная направляющая из дерева для укрепления теплицы
Коньковая планка крепится снаружи каркаса. Для этого доска укладывается сверху каркаса и фиксируется на саморезы по одному каждую на арку. Длина саморезов не более 40 мм.
Для укрепления фронтонов или торцевой стенки теплицы используется доска 20х70х3000 мм. Для этого измеряется расстояние по центру дуги от земли до верхней точки. Затем при помощи ножовки дереву отпиливаются две заготовки. В верхней части подпорок вырезается отверстие по форме и диаметру трубы.
Торцевые опоры из обрезной доски для укрепления теплицы
Выполняется установка торцевых опор. Для устойчивости между соседними опорами закрепляется продольная планка. Далее, выполняются аналогичные работы для изготовления и установки опор по краям торцевой стенки.
Для изготовления двери потребуется измерить расстояние от уровня земли до продольной планки, которая соединяет опоры по центру торцевой стены. Полученные размеры необходимо уменьшить на 2 см, чтобы обеспечить свободно открывание.
Торцевая часть теплицы после установки опор
Из доски 20х70х3000 мм изготавливаются 4 заготовки под сборку двери. Затем при помощи саморезов и стального уголка производится сборка каркаса под дверь. Для обшивки нижней части двери можно использовать фанеру или ОСП.

Чтобы повесить дверь на опоры потребуется разделить петлю на две части. Одна часть крепится в верхней и нижней части центральный опор. Другая часть петель — на короб двери. После этого дверь обтягивается плёнкой и вешается в подготовленный проём.

Как покрыть каркас плёнкой

Различные типы зажимов для натяжения плёнки на теплицу из пластиковых труб

Для покрытия каркаса полиэтиленовой плёнкой потребуется:

Армированная плёнка толщиной 200 мкм распределяется по каркасу теплицы так, чтобы с торцов и в нижней части теплицы остался одинаковый запас.
Для фиксации плёнки используются заготовки из трубы длиной 60–70 см, которые закрепляются в нижней части теплицы. Заготовка прикладывается к продольной трубе (между крестовиной) и крепится на 2 самореза по краям.
Глухие стенки по фронтонам теплицы обтягиваются по аналогичной схеме. Плёнка аккуратно натягивается между опорами и фиксируется при помощи деревянных реек и оцинкованных гвоздей длиной 40 мм.

Чтобы предотвратить трепыхание плёнки при сильном порывистом ветре, рекомендуется зафиксировать её в нескольких местах каркаса. Это можно сделать при помощи специальных раздвижных скоб или использовать небольшой кусочек пластиковой трубы, разрезанный вдоль.

Видео по теме: парник из ПВХ-труб

Пластиковые трубы подходят для изготовления теплиц любого размера и типа, а большой выбор фитингов упрощает процесс сборки. В среднем теплица из ПВХ-труб обходится в 2–3 раза дешевле аналогов из металла или дерева, что даёт возможность установить сразу несколько конструкций на участке.
