Любому огороднику известно, что без качественной теплицы на своем участке не обойтись. Именно в таких условиях можно выращивать хорошие урожаи различных культур. По мнению многих опытных садоводов, теплица по Митлайдеру способна творить чудеса и оказывается тем местом, где растения чувствуют себя комфортно и приносят отличные плоды.

Автор и суть метода

Доктор Джекоб Миттлайдер долгое время занимался разведением овощей и цветов в промышленных масштабах. Он изобрел множество новых способов разведения, упаковывания и перевозки растений.

Миттлайдер изучал сложности, с которыми сталкиваются садоводы разных стран при выращивании культур, и пришел к выводу, что проблемы у всех одни и те же. Причиной трудностей он назвал устаревшие, неэффективные земледельческие методы. Обычные способы обработки почвы истощают ее природное плодородие и снижают урожайность до нуля.

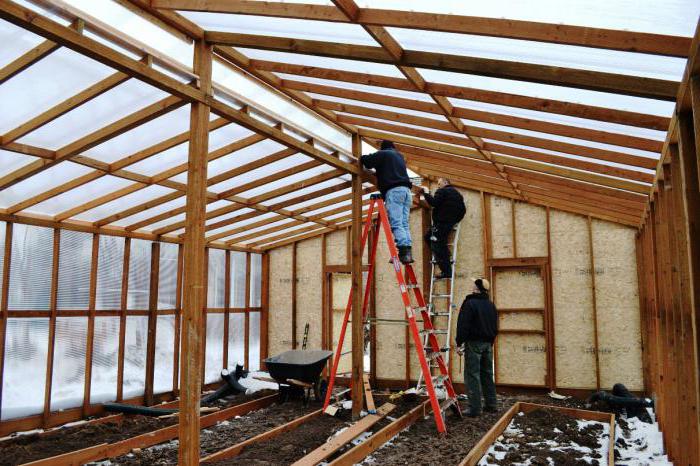

Теплица по Митлайдеру

Миттлайдер разработал методику, позволяющую повысить естественное плодородие земли. Основой ее является сооружение грядок по особой схеме, внесение питательных смесей для восстановления почвы.

Доктор усовершенствовал конструкцию садового парника, используемого всеми огородниками. Рассмотрим, в чем его особенности.

Теплица по Митлайдеру

В отличие от известных конструкций, парник американского доктора оснащен крышей, не смыкающейся в области конька. За счет этого обеспечивается вертикальная циркуляция воздушных масс. Прогретый воздух не застаивается в верхней части строения.

Южная стена снабжена несколькими форточками, в которые поступает свежий воздух. Южный скат крыши более пологий, северный – более крутой. Отверстие между скатами крыши располагается также на южной стороне. Промежутки для вентиляции дополняются фрамугами.

В обычном 2-скатном парнике скаты закрепляются на одном брусе. В теплице по Митлайдеру они крепятся на двух брусьях, каждый из них находится на своей высоте.

Теплица по Митлайдеру своими руками

Другие особенности парника

Конструкция отличается следующими признаками:

  • стропила фиксируются на самой верхней балке;
  • широкая часть одного ската направляется к верху;
  • стропила с южной стороны закрепляются на коньке, расположенном ниже на 45 см от другого конька;
  • сформированный проем в 45 см позволяет легко смонтировать вентиляционную систему;
  • этот проем оснащается пленкой, стеклом или поликарбонатом.

Конструкция парника помогает оптимизировать все затраты, связанные с выращиванием рассады и применением теплицы. Благодаря этой идее, американский специалист смог завоевать заслуженное внимание к своей технологии.

Расчет теплицы Митлайдера

Отличия от традиционного парника

Продолжим рассматривать особенности теплицы по Митлайдеру и перечислим другие ее отличия от традиционных конструкций, применяемых на садовых участках:

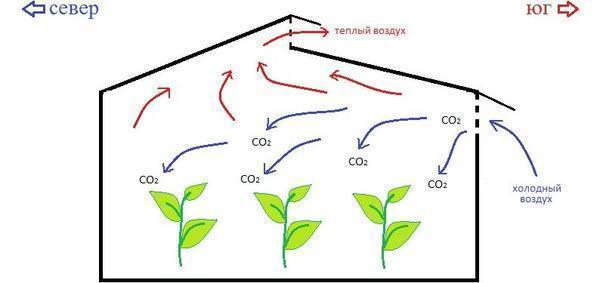

  1. Инновационная система вентиляции. Нагретые воздушные массы выходят через фрамуги наверху парника, а свежие приходят через дверь и окна.
  2. Конструкция отличается прочностью благодаря частым балкам и распоркам.
  3. Если конструкция сооружена с использованием болтов и шурупов, ее можно легко разобрать и перенести.
  4. Строение располагается с востока на запад. Отверстия для вентиляции направлены на юг. Это предотвращает поступление северного ветра, обеспечивает приток солнечного света и тепла.
  5. В основе сооружения – дерево, поэтому не появляется конденсат.
  6. Внушительные размеры парника помогают создать идеальную микросреду для растений, независимую от внешних температурных перепадов.

Это и есть основные преимущества теплицы по Митлайдеру.

Преимущества теплицы по Митлайдеру

В чем минусы?

Специалисты по садовым сооружениям считают, что парник американского доктора – вовсе не оригинальное строение, и до него подобные конструкции строили в разных странах мира. Теплица по Митлайдеру недостатки тоже имеет. Вот они:

  • Необходимость сооружения северной стены не ниже человеческого роста заставляет строить довольно высокую общую конструкцию, за счет чего повышается стоимость использованных материалов, да и защита от ветра нужна надежная.
  • Открывать форточки руками проблематично, поскольку они располагаются высоко. Автоматика позволяет открывать отверстия вертикально, а метод требует горизонтального открытия.
  • Снег накапливается на одной стороне парника, по этой причине сооружение теряет равновесие.

Также опытные садоводы утверждают, что существуют и другие способы, чтобы добиться эффективной воздушной циркуляции без нарушения симметрии.

Виды и материалы

Наиболее популярны два вида теплиц по методу Митлайдера:

  1. Конструкция с двускатной крышей и стенками по вертикали.
  2. Арочное сооружение. Более сложное в плане строительства, поскольку необходимо сгибать трубы.

Для американского парника потребуются профильные трубы сечением 50 х 50 мм либо деревянный брус сечением 75 х 100 х 50 мм. Каркас из труб сооружается при строительстве парника из поликарбоната. Деревянный каркас обычно покрывают пленкой.

Подготовительный этап

Если вы решили соорудить теплицу по Митлайдеру своими руками, сначала нужно будет выбрать подходящее место. Участок необходим равнинный и хорошо освещенный солнечными лучами. Если садовая территория имеет уклон, необходимо террасирование – создание площадок на уклонах.

Не стоит забывать и о направленности конструкции с запада на восток.

Сделав расчет теплицы Митлайдера, нужно подготовить чертеж. С ним будет легче выполнять нужные мероприятия на каждом строительном этапе.

Теплица по Митлайдеру недостатки

Потребуются следующие материалы:

  • Брус 100 х 100 мм: 10 штук длиной 2,15 м – для боковых стоек, 5 штук длиной 3,05 м - для центральных.
  • Стропила сечением 50 х 75 мм - 10 штук, из них 5 длиной 1310 мм, 5 – 1900 мм.
  • Доски для распорных деталей и нижних частей 25 х 200 мм.
  • Брусья для конька и направляющих.
  • Брусья 50 х 50 мм для окон, а также 7–миллиметровые клинья.
  • Треугольные фанерные клинья 7 мм размером 500 х 500 х 500 мм.
  • Опорные брусья 327 мм в длину, 5 штук, с обрезанными уголками.
  • Пленочный или поликарбонатный материал.
  • Шурупы, гвозди, рейки.

Сооружение парника

Постройка американской теплицы начинается с монтажа основы. Для этого:

  • укладывают по периметру брусья длиной 3 метра сечением 100 х 100 мм;
  • углы закрепляют шурупами;
  • проверяют ровность уровнем;
  • по периметру вбивают колья.

Далее делают каркас:

  • отдельно сбивают стены;
  • измеряют их и крепят откосы;
  • стены ставят в вертикальное положение и крепят к основе;
  • торцевые стены выполняют из бруса 50 х 75 мм.
Теплица по Митлайдеру отзывы

Окна и двери изготавливают так:

  • при устройстве окна нужно помнить, что основание рамы и покатость кровли обладают наклоном в 30 градусов;
  • окна крепят к рамам держателями и навесами;
  • собирают дверь из брусков 50 х 50 мм;
  • к основе крепят клинья 7 мм;
  • дверь устанавливают и добавляют ручки, замки – при необходимости.

Далее монтируют крышу:

  • собирают 5 деталей из стропил 1900 и 1310 мм, северный скат при этом должен быть круче южного и возвышаться на 45 см, интервал между конечными точками - 2,4 метра;
  • треугольные клинья крепят с помощью гвоздей;
  • на стенки устанавливают стропила, фиксируют саморезами;
  • для кровли сооружают промежуточную подпорку;
  • под потолком располагают брусок для закрепления створок окон;
  • доску наверху фиксируют;
  • среди стропил крепят короткие брусья.

Чтобы предотвратить разрушение деревянных материалов, соприкасающихся с землей, стоит их заранее обработать олифой. Либо можно выбрать лиственницу для сооружения конструкции, она устойчива к разложению. Антисептическое покрытие повысит долговечность постройки.

Теплица по методу Митлайдера

Далее обшивают всю конструкцию пленкой или поликарбонатом. Если выбрана пленка, стоит учесть, что миттлайдеровский метод требует двойного слоя с интервалом в 5-7 см. Это позволит защитить растения от холодов.

Если выбран поликарбонат, заранее готовят выемки для шурупов. Поликарбонатные листы не прижимают слишком сильно. Этот материал покрывается пленкой от ультрафиолетовых лучей с одной стороны, она обычно голубоватого цвета.

Мнения садоводов

Теплица по Митлайдеру отзывы имеет исключительно положительные. Она стойко переносит сильные снегопады и порывистый ветер. Это достигается прочным каркасом и размещением балок через два метра. Наклонные брусья в углах и перекрытиях закрепляют эффект.

Садоводы также отмечают следующие положительные моменты при использовании американского парника:

  • теплицу можно сделать разборной, что чрезвычайно удобно;
  • опорные балки помогают в подвязывании растений высокого роста;
  • в парнике можно работать, не сгибаясь;
  • обширная площадь парника;
  • благодаря устойчивому микроклимату нет необходимости каждодневно следить за растениями;
  • при необходимости ремонт просто выполняется на нужном фрагменте.

В целом, строительство американских парников мало отличается от сооружения традиционных конструкций. Митлайдеровские теплицы заслужили достойную репутацию благодаря своей многофункциональности и эффективности входящих в них элементов.

схема, чертежи и расчеты, по митлайдеровской отзывы, своими руками поликарбонат

В середине прошлого века много шума наделала теплица по Митлайдеру, названная в честь известного американского специалиста в области сельского хозяйства. Результатом его многолетней работы с рассадой стал парник, сочетающий инновационные технология и решения, лежавшие в буквальном смысле на поверхности. Первое, что сразу бросается в глаза, так это кровля.

Характеристики Митлайдеровской теплицы

В отличие от уже существующих на рынке аналогов, теплица Митлайдера имеет не смыкающуюся в области конька (балки) скаты крыши. В своих разработках американский инженер реализовал смелый во всех отношениях проект.

Теплицы, построенные по технике Митлайдера, считаются наиболее функциональными

Теплицы, построенные по технике Митлайдера, считаются наиболее функциональными

Парник оснащен кровлей переменной геометрией. Это значит, что южный скат характеризуется большей пологостью, нежели его северный собрат. Практическую ценность данного решения легче понять в процессе эксплуатации.

В традиционной 2-скатной модели оба ската фиксируются только на одном брусе. Новатор же решил отойти от данной традиции. В его разработке оба ската закрепляются на как минимум двух брусьях, каждый из которых фиксируется на различной высоте.

Помимо этого, Митлайдеровская схема имеет ряд других особенностей:

  • Стропила ската закрепляются на самой высокой балке;
  • К верху обращена широкая сторона одного из скатов;
  • Южные стропила всех фиксируются на коньке, находящимся на 40-45 см своего собрата;
  • В результате формируется проем, равный 40-45 см, который обеспечивает более быстрый монтаж системы вентиляции;
  • Рекомендуется не проводить оснащение всей длины упомянутого проема материалом, который невозможно при необходимости быстро снять;
  • В качестве такого материала можно взять пленка, глухое стекло или поликарбонат, который покроет крышу.

Оптимизация затрат, связанных с обработкой рассады и эксплуатацией теплицы в целом – главная заслуга заокеанского разработчика. Применив инновационный для своего времени подход, господин Митлайдер смог на долгие годы завоевать рынок.

Проектируем теплицу по Митлайдеру по схеме: чертежи и расчеты

Как было сказано выше, залогом успеха является технически правильно оформленная открывающаяся форточка-фрамуга, расположенная в верхней части строения. Для того чтобы поликарбонатная теплица прослужила как можно дольше, необходимо уделить достаточно времени составлению чертежа. Для начала нужно запомнить, что сделать форточку своими руками необходимо с минимальной шириной 60-65 см.

Для нашей страны к снеговым нагрузкам лучше всего адаптирована арочная модификация теплицы Митлайдера

Для нашей страны к снеговым нагрузкам лучше всего адаптирована арочная модификация теплицы Митлайдера

Фиксация производится при помощи деревянных реек и полиэтиленовой ленточки.

Не допустить распространенных ошибок помогут следующие рекомендации:

  • Другой конец конструкции фиксируется на брусе, который расположен выше всего;
  • Противоположная часть фиксатора свободно опускается к основанию постройки;
  • Благодаря существенной массе центральной рейки, полиэтиленовое покрытие не подвержено разрушительному воздействию ветра;
  • Следует убедиться, что нижний брус плотно примыкает к южному скату;
  • Проверить корректность сборки вентиляционного отверстия.

Все перечисленные действия выполняются на этапе проектироваться. Согласно многочисленным отзывам садоводов, корректно проведенные расчеты позволяют практически полностью избавиться от возможных ошибок. Положение двух балок, не говоря уже о надежности скатов, нужно проверить с калькулятором в руках.

Делаем систему вентиляции в теплице из поликарбоната по Митлайдеру

Регулярное нормированное поступление свежего воздуха и солнечного света крайне важно для деревьев, декоративных культур и даже огурцов. В связи с этим, необходимо еще раз обратить внимание на плюсы парника, построенного по инновационному методу.

Достоинство конструкции – вентиляционное устройство, предельно простое и удобное в эксплуатации

Достоинство конструкции – вентиляционное устройство, предельно простое и удобное в эксплуатации

В представленной модели система вентиляции проходит от одного торца к другому, благодаря чему рассада всегда равномерно проветривается.

Даже сверх чувствительные культуры будут довольны. Здесь важно также отметить, что технически правильная сборка исключает вероятность образования следов конденсата. Даже незначительное его количество приводит к постоянным болезням зеленых насаждений.

Если говорить о других значимых факторах, то они выглядят следующим образом:

  • Описанная методика позволяет сбалансировать соотношение тепла и холода в парнике;
  • Растения получают необходимое количество углекислого газа;
  • Отсутствие сквозняков.

Для того чтобы все грядки получили достаточное количество солнечного света и углекислого газа, необходимо правильно организовать систему вентиляции. Проектируется она с учетом ширины и длинны парника. В зависимости от этого параметра, монтируется она по направлению север-юг или запад-восток.

Циркуляция воздуха в теплице Митлайдера: отзывы

Для полноценного выращивания теплолюбивых и жаждущих влаги культур необходимо сформировать комфортный микроклимат. Здесь и будут полезны преимущества конструкции, разработанной американским новатором. Начинается все с расположения обоих скатов по отношению к линии горизонта.

Теплица Джейкоба Митлайдера  поможет создать для растений оптимальные условия влажности и температурного режима

Теплица Джейкоба Митлайдера  поможет создать для растений оптимальные условия влажности и температурного режима

Вне зависимости от климатических особенностей региона, наиболее высокая сторона ската всегда расположена в северной части.

Не сложно догадаться, что более низкий скат производитель рекомендует обратить в сторону юга. Здесь необходимо акцентировать внимание на одном недостатке такого парника. Если в регионе в течение всего лета наблюдаются повышенные температуры, отдельно взятая часть внешнего покрытия строения быстро износится.

Избежать этой и ряда других ошибок помогут следующие рекомендации:

  1. Правильная ориентация парника позволяет через образовавшееся отверстие доставлять теплый южный воздух. При этом крайне важно помнить об одном минусе подобного решения. Если в регионе наблюдается повышенный уровень влажности, то ориентированность скатов по линии горизонта проводится с точностью до наоборот.
  2. Правильная установка двери у торцевой профильной трубы требует предварительного аэродинамического расчета. Согласно данным статистики, в большинстве случаев входная группа располагается в северной части.

Формирование правильного во всех отношения микроклимата в садоводческой конструкции зависит от множества деталей. Корректно сориентировать оба ската, поможет изучение климатических характеристик региона, где эксплуатируется теплица. Не стоит упускать из поля зрения дверь. Достаточно сделать неверный шаг в несколько миллиметров, чтобы образовался губительный для рассады сквозняк.

Выстраиваем теплицу Митлайдера своими руками по чертежам

Завершает список значимых деталей выбор правильного покрытия для стен. В отличие от других моделей, где размеры и тип укрывающего материала строго прописаны в инструкции, работа американского новатора предоставляет больше поле для маневров.

Северная сторона теплицы оборудована высоким скатом, который защищает растения от холодных ветров. Низкий скат смотрит на юг

Северная сторона теплицы оборудована высоким скатом, который защищает растения от холодных ветров. Низкий скат смотрит на юг

Для того чтобы стройка оказалась результативной, необходимо всегда обращать внимание на комбинированные варианты. К примеру, конструктив на основе пленки и поликарбоната выдержит сильный мороз и летнюю жару.

Строительство парника для высоких декоративных и сельскохозяйственных культур начинается с ответа на 2 вопроса. Как долго в течение года будет эксплуатироваться конструкция? Какая максимальная высота необходима?

В зависимости от полученных ответов, формируется логика дальнейших действий:

  • Минимальное расстояние в парнике как у Медведева или Митлайдера составляет 5-8 см;
  • Для полноценной работы зимой выбирает 3-слойное пленочное покрытие;
  • Если в населенном пункте часто отмечает град или сильный снегопад, верхняя часть постройки дополнительно усиливается;
  • Для чрезмерно высотных растений применяется дополнительный скос, как в парнике Медведева.

Теплица по Митлайдеру (видео)

Инновационная разработка заокеанского «Кулибна» позволяет даже в условиях рискованного садоводства получить хороший урожай. Внимание необходимо обратить на разно уровневый характер крепления скатов, каждый из которых следует корректно сориентировать по линии горизонта. Помимо этого, секрет хорошего урожая кроется в способности организовать эффективно работающую систему вентиляции.

Теплица по Митлайдеру (фото)

строим теплицу по Митлайдеру своими руками.

Тепличное сооружение по Митлайдеру широко известно у огородников. Является уникальной конструкцией, у которой объёмная вместительность. Подходит для выращивания самых разнообразных культур в оптимальных условиях.

Строительство универсальной теплицы по Митлайдеру:

Особенности теплицы по Митлайдеру

Теплицу Митлайдера также называют «американской». Сооружение обладает характерными особенностями, выделяющими её среди остальных теплиц:

  • Необычной вентиляционной системой. У верхней части крыши есть фрамуги, через них проходит теплые воздушные потоки. Поступление свежего воздуха осуществляется через открытые двери либо дополнительные окошки, расположенные ниже уровня крыши;
  • Часто установленные балки и распорки обеспечивают прочность каркаса. Конструкции не страшен град и сильный ветер;
  • Возможностью перемещения с места на место, при условии, что монтаж осуществлялся болтами либо шурупами, не используя гвозди;
  • Установку теплицы осуществляют в направлении запад-восток;

СПРАВКА: Это позволит вентиляционным створкам находиться в южном направлении, и внутрь помещения не проникает холодный северный ветер. Растения хорошо освещаются и обеспечены достаточным количество солнечного тепла.

  • Отсутствием необходимости в дополнительном оборудовании либо дозаторах для подпитки газом, поскольку благодаря естественной вентиляции происходит снабжение выращиваемых растений углекислым газом в необходимом объёме.

Виды и материалы для изготовления каркаса теплицы по Митлайдеру

Чаще всего сооружают двускатную теплицу с вертикальными стенами. У северной стороны сооружения есть высокий скат, защищающий культуры от холодных ветров. Нижний скат имеет южное направление.

СПРАВКА: Теплица по Митлайдеру с арочной крышей обладает определенной популярностью, поскольку двухуровневая крыша отлично обеспечивает необходимое проветривание, в отличие от стандартных арочных конструкций.

В качестве материала для сооружения каркаса используют:

  • Профильную трубу с сечением 50х50 мм. Отличный вариант для поликарбонатного покрытия;
  • Деревянный брус с сечением 75-100х50 мм. Каркас идеален для полиэтиленовой пленки.

СПРАВКА: Различия заключаются только в способе крепления укрывного материала: поликарбонатное покрытие закрепляют саморезами по металлу, а для закрепления пленочного покрытия используют степлер либо деревянную рейку и гвозди.

Подготовка к сооружению

Подготовительные мероприятия заключают в себя:

  • Составление чертежа, в соответствии с размерами будущей теплицы. Рекомендуемые параметры сооружения: длина — 6 м, ширина — 3 м, высота — 2,7 м. Разница между верхним и нижним скатом — 45 см;
  • Приобретение материалов согласно составленным чертежам;
  • Определение участка для строительства. Выбранное место очищают от мусора и растительности, тщательно разравнивают.

Следующим этапом является выбор типа фундамента. Оптимальный вариант для поликарбонатного сооружения — мелкозаглубленный ленточный фундамент. Это простая и надежная конструкция.

Заливка фундамента

Пошаговая инструкция заливки ленточного фундамента:

  • Выполнить разметку основания используя колья и веревку, натянутой между ними;
  • В соответствии с разметкой выкопать траншею, глубиной — 0,6 м, шириной — 0,25 м;
  • Смешать по одной части песок и гравий;
  • Высыпать полученную смесь в траншею 10-ти сантиметровым слоем, это послужит своеобразной подушкой;

  • Из досок и кольев соорудить опалубку. Колья вкопать с интервалом 30-40 см;
  • Каркас из арматуры соорудить используя электросварку либо связать прутья между собой при помощи стальной проволоки;
  • Готовый каркас поместить в опалубку;
  • Приготовить раствор цемента, смешав щебень, песок и цемент в пропорции 5:3:1;
  • Залить раствор в опалубку.

ВНИМАНИЕ: Убирают опалубку спустя 7 дней после заливки. Приступают к строительству теплицы через месяц после сооружения фундамента.

Поликарбонат

Технология строительства тепличного сооружения из поликарбоната:

  • Сверху на фундамент укладывают основание будущей конструкции. В качестве основания используют брусья с сечением 10х10 см. Брусья укладывают по всему периметру сооружения и закрепляют между собой саморезами;

СПРАВКА: После укладки основания обязательно проверить правильный ли получился прямоугольник. Затем вдоль всей площади основания вбивают колья, соединение с брусьями осуществляют саморезами.

  • Собирают боковые стены согласно намеченным размерам. Для соединения стен используют также саморезы;
  • Сооружают торцы. Расстояние между стойками равняется 70 см. Стенки монтируют при помощи бруса с сечением 75х50 см;
  • Собирают дверной проём. Производят установку на дверной проем петель;
  • Устанавливают окна. В данной конструкции у оконной рамы должен быть угол наклона аналогичный наклону кровельного ската, составляющий 30º. Оптимальный вариант для сооружения — два окна.

К заключительному этапу относится возведение крыши. Для сооружения крыши используют:

  • Пять балок, длина которых 1,9 метра;
  • Пять брусьев, длиной 32,7 см. Они послужат опорой. Углы брусков должны быть срезаны;
  • Пять клиньев треугольной формы, с одинаковыми сторонами 50 см. Их изготавливают из фанеры толщиной 70 см.

Используя материалы собирают пятистропильную конструкцию. Расстояние от крайней точки до другой — 240 см. Затем гвоздями закрепить клинья. Производят монтаж готовых сооружений сверху стен. Вначале боковые элементы, после остальные, с одинаковым расстоянием. Установленные конструкции закрепить саморезами. На самом верху под кровлей осуществляют установку бруса с сечением 75х50 мм, к нему производят крепление оконных рам. Сверху необходим монтаж вспомогательной доски. Под окнами между стропилами закрепляют несколько коротких брусков.

ВНИМАНИЕ: Все деревянные детали конструкции, контактирующие с влажной почвой, покрывают олифой. Готовый каркас покрывают поликарбонатом.

Во время монтажа поликарбонатного покрытия необходимо соблюдать некоторые правила:

  • Нужно предварительно просверлить отверстия для саморезов. Отверстия должны быть шире диаметра саморезов на 2-3 мм;
  • Избегать чересчур плотного прижимания поликарбонатных листов к каркасу;
  • Установку поликарбонатного покрытия производят стороной с защитой от ультрафиолетового излучения. Благодаря защитной мембране у покрытия присутствует голубоватый оттенок.

Выбор тепличного сооружения по Митлайдеру станет отличным вариантом на приусадебном участке. Благодаря особенностям конструкции оказывается положительное воздействие на развитие растений и гарантирует получение большого урожая в конце дачного сезона.

Теплица по Митлайдеру. От проекта до изготовления:

Вам помогла статья?

0 раз уже помогла

схема, чертеж, расчеты, отзывы, плюсы и минусы

Содержание

Конструкция теплицы Митлайдера была положительно оценена российскими фермерами. Согласно отзывам, она прекрасно удерживает тепло и при этом обеспечивает хороший, равномерный воздухообмен. В статье нами будет приведена инструкция о том, как построить теплицу по Митлайдеру своими руками.

Что такое теплица по Митлайдеру

Джозеф Митлайдер – профессор сельскохозяйственных наук из США, который изучал особенности выращивания разных культур в тепличных условиях. На основе своих исследований он создал конструкцию по методу Митлайдера. Основная суть в том, что обеспечить хороший воздухообмен внутри парника с наименьшими тепловыми потерями.

Теплица по Митлайдеру может быть изготовлена из любых доступных материалов: дерево, сталь, алюминий и т.д. В качестве укрывного материала можно использовать стекло, пленку или поликарбонат. Но из всех вариантов самые надежные и долговечные – теплицы из поликарбоната. Кроме того, если изготовить парник из поликарбоната по Митлайдеру – воздух внутрь помещения будет проникать только через специальные форточки (двери), так как в отличие от пленки поликарбонат не рвется, и плотней прилегает к каркасу.

Достоинства и особенности

Теплица по методу Митлайдера обладает большим количеством преимуществ:

  • Вентиляционные створки располагаются по всей длине конструкции, а это значит, что растениям будет обеспечен постоянный, равномерный приток воздуха.
  • Благодаря особенностям вентиляционных створок снижаются затраты на отопление, так как конструкция устроена таким образом, чтобы не выпускать лишнее тепло.
  • Балки, устанавливаемые по центру, обеспечивают сооружению большую жесткость по сравнению с иными видами конструкций.
  • За счет достаточной вентиляции каркас не будет гнить, даже если он сделан из дерева.

С другой стороны, есть и определенные недостатки:

  • Выращивание некоторых растений требует сквозной системы вентиляции. Митлайдеровская теплица этого не подразумевает, поэтому фермером должна быть произведена замена растений на те культуры, которые комфортно чувствуют себя и без сквозного проветривания.
  • В отличие от обычных парников, американки (другое название парника по Митлайдеру) сложно монтировать. Возможно, целесообразней купить готовый парник, так, сейчас наибольшим спросом пользуются теплицы «Новатор» по Митлайдеру.

Таким образом, американку лучше использовать с определенными растениями в теплице. Например, спокойный и равномерный доступ свежего воздуха очень любят огурцы.

Чертежи и схемы теплицы по Митлайдеру

Парник Митлайдера из поликарбоната может быть изготовлен сразу в нескольких вариантах. Итак, теплица по Митлайдеру – схема, чертеж, расчеты:

Есть два основных способа изготовления:

  • Двускатный.
  •  Арочный.

Принципиально проекты не отличаются друг от друга, но арочные конструкции чаще можно встретить при их промышленном производстве, двускатные – при самостоятельном строительстве, так как элементы конструкции в        таком случае изготавливаются куда как проще.

Чтобы рассчитать оптимальные размеры теплицы следует придерживаться пропорций 1:2, где 1 – это ширина постройки, 2 – длина. По своему желанию можно использовать и любые другие размеры теплицы, в особенности, когда речь идет о больших сооружениях. Указанная тепличная схема подойдет скорее для небольших парников.

При создании чертежа следует учесть, что строение должно располагаться с востока на запад, таким образом, чтобы один скат был с северной стороны, другой – с южной. Северный скат следует делать на 30-40 см выше южного, так, чтобы в образовавшийся промежуток можно было вставить форточки фрамуги. Для большего понимания посмотрите фото, как должна быть устроена теплица по Митлайдеру.

Американка не подходит для выращивания рассады. Ее лучше разводить в парнике Медведева, более приспособленном для отопления.

Чертежи и схемы теплицы по Митлайдеру

Заливка фундамента

Как сделать теплицу? Строительство теплицы Митлайдера своими руками начинается с подготовки основания. Для этого необходимо выбрать незатененный участок с ровным уровнем земли (при необходимости землю можно выровнять самостоятельно). Далее фундамент для теплицы создается следующим образом:

  • Разметка. Размечать необходимо строго по чертежу постройки, чтобы не заливать лишний фундамент и не переводить материал. Если планируется парник шириной 5 м, то и размечать необходимо соответствующим образом. Не забывайте пользоваться помощью рулетки. На данном этапе важно соблюсти ровность углов. Они все должны быть строго под 90 градусов. Благодаря этому в будущем не будет лишних перекосов.
  • Земляный работы. По разметке выкапывается траншея, ее глубина (до 60 см) должна быть одинаковой по всей длине теплицы на каждой стороне периметра. Ширина – до 35 см.
  • Устройство опалубки на высоту до 40 см (можно и меньше). Опалубку дополнительно крепят колышками, которые забивают в землю, расстояние между ними должно быть около 30-50 см в зависимости от высоты.
  • Устройство подушки. При смешивании одной части песка и одной части гравия получается отличная подушка, которая не даст сесть основанию. Ее толщина – до 20 см.
  • Укладка арматуры. Подойдут любые куски даже самые маленькие и тонкие, но перед укладкой их желательно связать между собой проволокой или скрепить сваркой.
  • Заливка фундамента. Предварительно по периметру (или только по углам) можно установить стойки, на которые будут в дальнейшем монтировать каркас парника. Так конструкция будет жесткой и надежной.

Постройка каркаса теплицы Митлайдера

Постройку теплицы можно начинать спустя 2-3 недели после заливки фундамента. Если в фундамент вмуровывались деревянные или металлические колья – то следует выждать 28 дней (период застывания бетона) и только после этого приступать к монтажу парника. Теплица Митлайдера из профильной трубы и из деревянного бруса имеет одинаковый порядок действий монтажа. По умолчанию мы приведем инструкцию для строительства деревянного парника:

  • Возведение каркаса теплицы начинают с вертикальных стоек. Боковые конструкции должны иметь шаг между стойками не более 1 метра, торцевые – не более 70 сантиметров. Для стоек используют брус сечением 100х100 мм.Высоту брусьев следует выровнять заранее, для этого необходимо использовать уровень. Для теплицы высоты 3 метра и длиной от 5 метров высота стен должна быть не менее 2-х метров.
  • Далее строго по центру нужно установить центральные стойки из того же бруса, что для боковых и торцевых стенок. Между ними должно быть не более 2-х метров. Крайне желательно, чтобы центральные стойки не пересекались на одной линии с боковыми, ибо это помешает обвязке.
  • Сверху на центральные стойки крепятся фрамуги (форточки) расположенные строго горизонтально.
  • Далее следует собрать верхнюю и нижнюю обвязку. Причем верх следует обязать не только по периметру, но и поперек, перебросив перекладину с одной вертикальной стойки на другую. Для этого можно использовать брус сечением 75х50 мм. Для крепления дерева друг с другом используются обычные саморезы.
  • Если жесткость сооружения вызывает сомнение – следует укрепить ее укосами. Укосы прикладываются к основанию поперечной обвязки и закрепляются примерно на уровне 70 см от верха (не очень принципиально) вертикальной стойки.
  • Если планируется двускатный вариант – устанавливают стропила. Для поликарбоната шаг стропил должен быть не более 1 метра, для пленки – не более 50 см. При этом следует учитывать, что зимой на крыше может лежать снег и если в вашем регионе зимы снежные – расстояние между стропилами нужно сократить до минимума, чтобы крыша не просела под давлением.
  • Последний этап – устройство дверей и окон. Для каждого из них следует предусмотреть уплотнитель, который не позволит выходить воздуху из теплицы.

Если планируется использование небольшой теплицы, то возможно следует обратить свой взор на теплицы «Новатор» по Митлайдеру. Производитель уверяет, что такие парники служат более 30 лет. Для промышленных масштабов покупать заводскую теплицу нецелесообразно, так как это сильно снизит рентабельность бизнеса.

Обшивка теплицы

Теплицы «Новатор» по Митлайдеру обшивают поликарбонатом. Вы же можете использовать любое, подходящее для Вас, покрытие для теплиц. Так, могут быть использованы следующие материалы:

  • Стекло. Оно тяжелое и его очень неудобно монтировать. Но зато, стекло долговечное и обладает большой светопроницаемостью. Стекло рационально использовать только в том случае, если оно бесплатное. Чаще, из стекла делается только вентиляция.
  • Пленка. Пленка крепится на скат крыши и на стенки при помощи саморезов через планку или специальную ленту. Материал недолговечный. Быстро рвется особенно при наличии металлических деталей. В случае создания идеальных условий прослужит максимум 3-4 сезона, не более.
  • Поликарбонат. При наличии денег – это самый оптимальный вариант, именно его лучше использовать для обшивки теплицы. Он долговечный, прочный и хорошо пропускает свет. Крепить его лучше при помощи болтов, саморезы использовать не рекомендуется. В крайнем случае, поликарбонатом можно укрыть двухскатную (арочную) кровлю, а все остальное обшить пленкой. Так можно не бояться проседания крыши из-за дождей или снега.


Теплица по методике Митлайдера отлично подойдет для выращивания культур, которые не любят сквозное проветривание. За счет своей конструкции парник отлично сохраняет тепло, обеспечивая при этом достаточный воздухообмен. Отзывы о теплице говорят о том, что она отлично прижилась на российских огородах.

Если есть такая необходимость, Митлайдеровская теплица может быть изготовлена своими руками. При соблюдении технологических особенностей строительства конструкция простоит достаточно долго, даже если все основные элементы будут изготовлены из дерева.

схема, чертеж, расчеты, изготовление своими руками, отзывы, фото, видео

Теплицы по Митлайдеру своей практичностью давно покорили огромное количество огородников

Теплицы по Митлайдеру своей практичностью давно покорили огромное количество огородниковТеплицы по Митлайдеру, или как их еще называют «американки», своей практичностью давно покорили огромное количество огородников. Конструкция таких теплиц, разработанная Джейкобом Митлайдером, представляет собой эффективную конструкцию, надежно защищающую растения от возможных температурных перепадов и позволяющую собирать высокий урожай. Положительные отзывы митлайдеровские теплицы заслужили еще и тем, что их можно легко смонтировать самостоятельно.

Особенности митлайдеровских теплиц

Теплицы Митлайдера легко узнаваемы благодаря оригинальной форме кровли. Она всегда двускатная, причем, скаты имеют разный наклон, из-за чего не смыкаются в коньке. Посмотрев на чертеж можно увидеть, что скаты крепятся на двух брусах, располагающихся на разной высоте.

Более высокий скат всегда обращен к северу. В получившемся зазоре, высота которого составляет 40-45 см, устраивают форточки для проветривания теплиц.

Сама теплица достаточно высокая, прочный каркас покрывается пленкой или поликарбонатом.

Эти несложные конструктивные приемы обеспечивают главные преимущества теплицы Митлайдера:

  1. Вентиляционные отверстия расположены по всей длина теплицы, что гарантирует равномерный, интенсивный воздухообмен без использования дополнительного оборудования для принудительной вентиляции. Южная ориентация форточек-фрамуг защищает растения от возможного переохлаждения.
  2. Во время вентиляции теплицы не возникает сквозняков, которые могут вредить некоторым растениям.
  3. Для изготовления традиционного каркаса используют дерево, что предотвращает скопление конденсата.
  4. Балки, расположенные по периметру, и раскосы обеспечивают каркасу необходимую прочность и жесткость, позволяющую выдерживать давление снежного покрова, сильные порывы ветра.
  5. Теплица Митлайдера имеет большой объем, а это дает возможность создать внутри необходимый микроклимат.
  6. Достаточная высота конструкции обеспечивает комфортные условия работы.
  7. Американку можно быстро разобрать, а затем, используя чертеж, установить на новом месте.

Конструкция таких теплиц, разработанная Джейкобом Митлайдером, представляет собой эффективное сооружение для продуктивного выращивания различных культур

Конструкция таких теплиц, разработанная Джейкобом Митлайдером, представляет собой эффективное сооружение для продуктивного выращивания различных культур

Разновидности конструкций

Сегодня используется несколько разновидностей конструкций.

Самый простой классический вариант предусматривает устройство вертикальных стен, двускатной кровли и одного вентиляционного отверстия. Чертеж теплицы предполагает соотношение длины и ширины 1 к 2, что позволяет подбирать оптимальные параметры исходя из площади участка, учитывая другие особенности территории. Для покрытия можно использовать как пленку, так и поликарбонат.

По периметру будущей конструкции устанавливают стойки из брусьев сечением 10 х 10 см и длинной 2,15 м

По периметру будущей конструкции устанавливают стойки из брусьев сечением 10 х 10 см и длинной 2,15 м

Усовершенствованная классическая конструкция предполагает такую же форму теплицы, но вместо одной фрамуги здесь используется несколько. Кроме вентиляционных форточек под коньком устраивают фрамуги на южной стене под скатом. Такая схема значительно улучшает естественный воздухообмен, делая его максимально интенсивным.

Более современными являются арочные теплицы Митлайдера. Именно такую конструкцию проще всего собрать своими руками. Из-за округлого свода теплый воздух остается под потолком, холодные потоки не могут полностью вытеснить его, даже когда двери остаются полностью открытыми. Каркасы, используемые для этой разновидности, как правило, металлические, что способствует очень быстрому монтажу.

На центральных опорах монтируют рамы для форточек из бруса 5 х 5 см

На центральных опорах монтируют рамы для форточек из бруса 5 х 5 см

Постройка теплицы

Для строительства теплицы своими руками необходимо выбрать хорошо освещенный, ровный участок.

Используя брус 5 х 5 см, выполняют верхнюю обвязку конструкции

Используя брус 5 х 5 см, выполняют верхнюю обвязку конструкции

Расчеты необходимого количества материала зависят от размеров конструкции.

Для нижней обвязки лучше использовать доску 2,5х15.

Для нижней обвязки лучше использовать доску 2,5х15.

Для примера рассмотрим порядок монтажа теплицы, размер которой составит 3 х 6 м.

  1. По периметру будущей конструкции устанавливают стойки из брусьев сечением 10 х 10 см и длинной 2,15 м. Их заглубляют в землю на 40-45 см. Для боковых стен стойки устанавливают с шагом в 1 м, для торцевых стен — 0,7 м. Высоту брусьев выравнивают, используя уровень.
  2. Центральные подконьковые стойки длиной 3,05 м, сделанные из брусьев такого же сечения, устанавливают через 2 м.
  3. На центральных опорах монтируют рамы для форточек из бруса 5 х 5 см.
  4. Используя брус 5 х 5 см, выполняют верхнюю обвязку конструкции.
  5. Для нижней обвязки лучше использовать доску 2,5х15. Для усиления конструкции устанавливают укосы на торцевых стенах.
  6. Следующий шаг — сборка рам и установка форточек. Для них также можно использовать брус 5 х 5 см.
  7. Выполняется установка стропил. Если планируется сделать покрытие теплицы Митлайдера из поликарбоната, то их шаг составляет 1 м, для пленки — 0,5 м.
  8. Внутри делают высокие грядки. Для этого из досок собирают каркасы высотой около 30 см и шириной 60 см. Ширина теплицы 3 м позволяет разместить 3 таких грядки, между которыми будут располагаться 2 дорожки шириной 60 см. Чтобы обеспечить им устойчивость, в землю забивают колья и крепят к ним саморезами боковые стороны грядок.
  9. Подготовленные грядки засыпают землей, вносят удобрение.
  10. Покрывают теплицу выбранным материалом — пленкой или поликарбонатом. Лучше всего использовать двойное укрытие, в котором расстояние между слоями составляет не меньше 5-7 см.

Следующий шаг — сборка рам и установка форточек

Следующий шаг — сборка рам и установка форточек

Теплица, собранная своими руками, прослужит долгое время, позволяя собирать ранние обильные урожаи.

Выполняется установка стропил

Выполняется установка стропил

Все, что нужно для ее постройки — хороший чертеж, подходящие строительные материалы и навыки работы с простым инструментом, который найдется у каждого хозяина.

Чертежи теплиц по Митлайдеру

Чертеж теплицы по Митлайдеру

Чертеж теплицы по Митлайдеру

Чертеж теплицы по Митлайдеру

Чертеж теплицы по Митлайдеру

Чертеж теплицы по Митлайдеру

Чертеж теплицы по Митлайдеру

Чертеж теплицы по Митлайдеру

Чертеж теплицы по Митлайдеру

Чертеж теплицы по Митлайдеру

Чертеж теплицы по Митлайдеру

Чертеж теплицы по Митлайдеру

Чертеж теплицы по Митлайдеру

Чертеж теплицы по Митлайдеру

Чертеж теплицы по Митлайдеру

Чертеж теплицы по Митлайдеру

Чертеж теплицы по Митлайдеру

Чертеж теплицы по Митлайдеру

Чертеж теплицы по Митлайдеру

Презентация теплицы по Митлайдеру (видео)

Галерея: теплицы по Митлайдеру (15 фото)



Теплица по Митлайдеру – строительство своими руками, схема и фото

Джекоб Митлайдер изобрёл не только высокие грядки, широко применяющиеся в нашей стране, но и особую конструкцию теплиц, которые ещё называют «американками». Теплица по Митлайдеру – строительство своими руками и принцип работы, вот тема, с которой Вы познакомитесь в данной статье.

Теплица по Митлайдеру

Содержание статьи:

Отличительная характеристика теплиц Митлайдера

Заслуженное признание у садоводов всей Земли эта теплица заслужила, благодаря самобытности и вместе с тем простоте её формы. Теплицы из поликарбоната по Митлайдеру имеют такие особенности конструкции, как два разновысоких ската крыши и вертикальные фрамуги, расположенные между ними по всей длине сооружения. Скаты бывают плоскими, а бывают и арочными, но тоже в двух разных уровнях (одна половина крыши, обращённая на север, выше другой — южной). Существует упрощённый вариант с равновысокими симметричными скатами, в этом случае делаются две вентиляционных форточки, расположенных по диагонали: под скатом с южной стороны строения, и над ним – с северной. Это позволяет не использовать принудительную вентиляцию, не допускать перегрева и способствовать сохранению углекислого газа для питания растений.

циркуляция воздуха в теплице Митлайдера

Циркуляция воздуха в теплице Митлайдера

Отличия теплицы по Митлайдеру от обычных теплиц следующие:

  1. Форма строения обеспечивает постоянную циркуляцию воздуха внутри, за счёт того, что на крыше устроены вертикальные фрамуги. Они выпускают тёплый воздух наружу, а более прохладный воздух заходит через нижние форточки и двери.
  2. Каркас упрочнён с помощью частых стоек и распорок, что позволяет не бояться сильного ветра и обильных снегопадов.
  3. Мобильность конструкции, при условии, что она собрана на болтах.
  4. Вариативность, то есть, возможность собирать каркас из различных материалов, в том числе, из древесины.
  5. Оптимальные размеры. Благодаря тому, что по стандарту строение имеет 12 метров в длину и 6 – в ширину, в нём постоянно поддерживаются необходимая температура и влажность.
  6. Обшивка из двух слоёв плёнки или из двухслойного поликарбоната с расстоянием между слоями 5 -7 сантиметров обеспечивает приличную теплоизоляцию.
  7. Расходы на строительство теплицы по Митлайдеру значительно меньше из-за того, что нет необходимости в применении принудительной вентиляции и системы снабжения углекислотой.

Вы можете при необходимости уменьшить размеры парника, но от этого микроклимат изменится не в лучшую сторону.

Выбор места для сооружения теплицы

Вы решили соорудить теплицу по Митлайдеру своими руками? Для начала определитесь с местом постройки. Постарайтесь выбрать хорошо освещаемое солнцем место.

Теплица должна находиться на хорошо освещаемом солнцем месте

Теплица должна находиться на хорошо освещаемом солнцем месте

Расположите теплицу строго с востока на запад, при этом высокий скат крыши должен находиться с северной стороны.

Желательно подобрать место, имеющее минимальный уклон или вообще без него. Если это невозможно, соорудите террасы.

Каким должен быть фундамент

Поскольку теплица – это конструкция лёгкая, в мощном фундаменте она не нуждается, но и совсем без него не обойтись. Вы можете выбрать один из трёх вариантов: точечный, ленточный из деревянного бруса и ленточный бетонный.

Проще и дешевле всего построить точечный фундамент, но он подойдёт для теплицы с наименьшим весом.

Точечный фундамент для теплицы

Точечный фундамент для теплицы

Приготовьте деревянные колья длиной 0,5 метра из бруса сечением 10 на 10 сантиметров. После тщательной разметки вбейте колья по углам будущей теплицы, забивать нужно полностью до уровня почвы. Между угловыми вбиваются такие же колышки с интервалом между ними в один метр. Высота верхних торцов кольев выравнивается по уровню.

Вся древесина для фундаментов должна обрабатываться антисептиком.

Для второго варианта фундамента Вам потребуется деревянный брус большого сечения (10 на 10 или 15 на 15 сантиметров). По периметру теплицы нужно вырыть траншею глубиной, равной стороне бруса, а ширина траншеи должна немного превышать размер стороны бруса. Траншея должна быть ровной, её следует утрамбовать. Затем засыпать песком и проложить рубероид или полиэтиленовую плёнку для гидроизоляции. Сверху помещается коробка из бруса и накрывается ещё одним гидроизолирующим слоем. После выравнивания по горизонтали коробка должна иметь высоту над землёй около пяти сантиметров.

Третий вариант фундамента самый затратный, но и самый надёжный и долговечный, он наилучшим образом подойдёт для теплицы из поликарбоната по Митлайдеру. Под него роется траншея шириной около полутора метров и глубиной 0, 5 метра, дно засыпается песком или смесью песка и гравия слоем десять сантиметров. Затем делается опалубка и заполняется цементным раствором, приготовленным в следующей пропорции: на одну часть цемента четыре части щебня и три части песка. Усиливать фундамент арматурой не обязательно. После недельной выдержки можно приступать к построению теплицы по Митлайдеру своими руками.

Построение каркаса теплицы из дерева

Перед началом строительства обзаведитесь чертежом и приступайте к разметке. Ниже чертежи

Если вы выбрали вариант каркаса из дерева, то Вам потребуются:

  • Десять брусьев длиной 2,15 метра и пять – длиной 3,05 метра, сечение брусьев – сто на сто миллиметров. (используются для центральных стоек основания)
  • Рейки для стропил и боковых деталей сечением 50 на 75 мм. Длина пяти стропил – 1900 мм. И ещё пяти – 1310 мм.
  • Доски для обвязки
  • Брусья для коньков и балок
  • Семимиллиметровая фанера для клиньев в форме равностороннего треугольника с длиной стороны 500 мм.
  • Поликарбонат

Если Вы соорудили точечный фундамент, то уложите на него брусья и зафиксируйте углы саморезами. Тщательно установите равенство диагоналей и горизонтальность расположения брусков. Затем на горизонтальной поверхности нужно сбить боковые и торцевые стенки, проверив равенство диагоналей и закрепив укосами. Установить стенки вертикально и прикрепить их к основанию саморезами. Далее следует соорудить двери и два окна.

Схема теплицы Митлайдера

Схема теплицы Митлайдера

Для сооружения крыши необходимо сделать пять вертикальных конструкций, взяв для каждого по одному стропилу 1,9 метра и одному 1, 31 метра. Нижними краями стропила крепятся к горизонтальному брусу таким образом: длинные под углом 33,5 градуса, а короткие – 19 градусов. Верхние края стропил должны опираться на установленный между ними вертикальный брус так, чтобы расстояние между верхними краями коротких и длинных стропил было равно 0,5 метра. За счёт этого мы должны получить крышу с северным склоном круче и выше южного.

Далее эти пять конструкций нужно зафиксировать фанерными треугольными клиньями и установить вертикально на стены. Наверху соедините их коньком, между конструкциями закрепите короткие бруски под вертикальными оконными проёмами.

Варианты обшивки

Теплицы и парники по Митлайдеру, сделанные своими руками, могут иметь как плёночную обшивку, так и обшиваться поликарбонатом. Для плёночного покрытия можно применить простую полиэтиленовую плёнку, но тогда рассчитывайте на один сезон её использования. Если Вы возьмёте армированную плёнку, снабжённую антистатическим и гидрофильным покрытием, то она послужит Вам в течение нескольких лет.

Чертеж-схема теплицы Митлайдера из деревянного бруса и стекла

Чертеж-схема теплицы Митлайдера из деревянного бруса и стекла

Теплица Митлайдера , сделанная своими руками, требует двухслойного покрытия!

Поликарбонат стоит дороже плёнки и значительно увеличивает вес теплицы, но он прочнее, долговечнее и надёжнее сохраняет тепло. Покупайте поликарбонат с защищающим от ультрафиолета слоем, чтобы он не помутнел и не начал трескаться.

По Вашему желанию, Вы можете соорудить каркас из металла или из труб ПХВ, главное соблюсти размеры и своеобразную форму теплицы, и тогда Вы получите гарантированный успех.

Полезное видео:

В данных видеороликах вы увидите как построить теплицу по Митлайдеру. В видео подробно рассказывается об особенности этого типа теплицы.

преимущества конструкции и сборка своими руками

Теплица по Митлайдеру, или «американская» – это разработка всемирно известного специалиста в сфере овощеводства из США Джейкоба Миттлайдера. Всю жизнь он посвятил изучению и совершенствованию земледелия. Его бесспорный авторитет и годы целенаправленного труда дают основание полагать, что именно теплица, сооруженная по его чертежу, послужит надежным укрытием для овощей, поможет создать для них оптимальные условия влажности и температурного режима.

Теплица по методу Джейкоба Миттлайдера

Содержание статьи

Особенности и преимущества

Конструкция с продуманной вентиляцией отличает теплицу по Митлайдеру от подобных сооружений. Скаты у этой формы не смыкаются на одной балке, а размещаются на разных уровнях. Проем между ними используется для установки вентиляционных окон.

Такая система обеспечивает циркуляцию воздуха и не создает сквозняков на уровне роста растений.

Это благотворно влияет на рост и развитие овощей, таких как огурцы, которые не переносят сквозняков. Вместе с тем складываются благоприятные условия для любителей открытых пространств – помидоров. Застой воздуха и сырость в теплицах часто становятся причиной появления губительных бактерий и вредителей.

Отдельно следует сказать про конденсат. Скапливаясь на укрывном материале, он скапывает на растения и способствует быстрому размножению грибковых заболеваний. В борьбе с ним огородники применяют целый арсенал средств: натягивают агроволокно в качестве дополнительного слоя, сооружают натяжной потолок и т. д., в то время, когда достаточно всего лишь обеспечить вентиляцию.

Естественная вентиляция в теплице

Воздушные потоки, попадая в теплицу сквозь открытые форточки на стенах, наполняют пространство свежим воздухом и необходимым растениям углекислым газом. Горячий воздух, который в обычных теплицах скапливается вверху под пленкой и не имеет возможности его покинуть даже при открытых дверях, свободно выходит наружу через открытые фрамуги в крыше. Наличие множества форточек, устроенных на разных уровнях, позволяет регулировать степень вентиляции и температуру.

Арочная теплица Миттлайдера

Строительство своими руками

Теплица по методу Митлайдера считается одной из самых функциональных. Ее высота подходит для высоких растений и позволяет работать в полный рост. Конструкция сооружения прочная, выдерживает сложные погодные условия, снеговые нагрузки. Кроме того, ее элементы, собранные с помощью саморезов, легко разбираются и перевозятся на новое место.

Преимущества теплицы Миттлайдера

Выбор места для размещения

Площадку для установки определяют по нескольким критериям:

  1. Место должно быть солнечным. Растениям необходимо получать максимум света и тепла, особенно весной и осенью. Поэтому любое затенение нежелательно.
  2. Площадку выбирают ровную или самостоятельно выравнивают ее.
  3. Третье и очень важное условие: размещают теплицу с запада на восток, нижним скатом на юг. Вентиляционные форточки на крыше должны оказаться на солнечной стороне. Это предотвратит задувание северных холодных ветров. По такому же принципу навешивают двери: петли размещают с северной стороны, чтобы при открытии не допустить попадания внутрь холодных потоков воздуха.

Размещение на участке на осуществлять строго по требованиям

Определение размера и формы

Традиционная теплица, построенная по методу Митлайдера, – высокая с вертикальными стенами и двускатной крышей, ее легко соорудить своими руками. Существует также ее прототип – арочная теплица с приподнятой половиной крыши, оснащенная форточками. Такую конструкцию легче построить из готовых профилей или сварить металлический каркас, так как деревянные заготовки согнуть в дугу нужного размера будет проблематично.

Стандартную теплицу, придуманную Миттлайдером, сооружают своими руками, придерживаясь пропорций длины и ширины 2:1 и высоты 2,7 м до конька. Самые распространенные размеры − 6х3 м и 12х6 м. Чем она больше, тем проще поддерживать внутри стабильную температуру.

Каркас теплицы по Митлайдеру при строительстве своими руками

Поэтапное строительство теплицы

Стандартная теплица по Митлайдеру имеет деревянный каркас, соорудить его можно своими руками, используя простейшие инструменты. Кроме пиломатериалов, для строительства понадобятся:

  • уровень;
  • молоток;
  • шуруповерт;
  • саморезы;
  • гвозди;
  • петли;
  • фиксаторы для форточек.

Процесс состоит из семи этапов:

Элементы обвязки теплицы

  1. Нижняя обвязка. Для ее изготовления используют брус 100х100 мм, длиной 3 мм. Так как он соприкасается с влажной землей, дерево желательно пропитать защитными средствами (олифой или отработанным машинным маслом). Бруски накладывают друг на друга в полдерева, фиксируют нагелем, который также будет держать угловую стойку каркаса. От этого этапа зависит легкость дальнейшей сборки, поэтому тщательно измеряют, равны ли диагонали, и еще раз проверяют уровень.
  2. Далее вбивают колышки по всему периметру, вровень с обвязкой, лишнее спиливают. С помощью саморезов связывают их с основанием.
  3. Боковые стены собирают из бруса сечением 75х50 мм на ровной поверхности, придерживаются правильной прямоугольной формы. Затем устанавливают их на основании. Элементы конструкции соединяют между собой саморезами.
  4. Сооружают торцевые стенки: стойки закрепляют с промежутками 70 см, проверяют диагональ и закрепляют укосами.
  5. Следующий шаг – изготовление дверного каркаса. Для этого используют брус размером 50х50 мм. После сборки каркаса, углы дополнительно закрепляют уголками из фанеры.
  6. Монтаж кровли теплицы по Митлайдеру начинают с верхнего (северного) ската. Его стропила фиксируют на коньковом брусе. Стропила нижнего (южного) ската устанавливают на балку, расположенную ниже на 45 см. Таким образом, между коньковым брусом и балкой вдоль крыши образуется вентиляционное отверстие. В этот проем устанавливают оконные рамы с навесами и фиксаторами.
  7. Заключительный этап – покрытие теплицы пленкой. Стандартная конструкция теплицы по методу Митлайдера, возводимая своими руками, предполагает использование полиэтиленовой пленки в два слоя, на расстоянии 5−7 см. Такая воздушная прослойка значительно улучшает теплоизоляцию. Закрепляют пленку деревянной рейкой, прибивая к каркасу небольшими гвоздями. Шляпку не заглубляют, так легче будет впоследствии заменить укрывной материал. Северную стену и скат крыши делают из цельного куска пленки. Это поможет сохранить ее целостность при сильных порывах ветра.

Конструкция теплицы Митлайдера

Типы укрывного материала

Для покрытия теплицы Митлайдера своими руками используют следующие материалы:

  • Стекло. Дорогостоящий материал, теплоемкий, хорошо пропускает свет. Прослужит долго при условии правильной установки, но при небольшой деформации каркаса или под тяжестью снега отдельные фрагменты могут лопнуть.
  • Поликарбонат. Материал заслужил большую популярность при промышленном производстве теплиц. Он более пластичен по сравнению со стеклом и гораздо прочнее пленки.
  • Пленка. Она бывает обычная, стабилизированная и армированная. Срок службы армированной пленки больший, но ее пропускная способность меньше. Оптимальным вариантом станет выбор стабилизированной пленки толщиной 150−250 микрон. Стоимость такого материала сравнительно невысокая, при бережном отношении он прослужит 2−3 года.

Теплица из поликарбоната с обогревом

Выпускается теплица по методу Миттлайдера в промышленных масштабах в форме арки и стандартной вертикальной конструкции с двускатной асимметричной крышей. В качестве покрытия преимущественно используют один слой поликарбоната, каркасом служит металлический профиль.

Расположение грядок в теплице по Миттлайдеру

Собрать теплицу Митлайдера своими руками не так уж сложно. Но если возникают трудности, всегда можно обратиться за помощью к профессионалам. Они не только помогут соорудить парник, но и подскажут советом, как улучшить микроклимат, продлить срок службы.

Отправить ответ

avatar
  Подписаться
Уведомление о
