Строительство туалета своими руками, Фотоотчет
Далеко не всякий дачный домик может похвастаться оборудованным современным санузлом, подключенным к септику, гораздо чаще дачники обустраивают туалет в углу участка, подальше от колодца и домика. Дачный туалет в этом случае – небольшое строение с выгребной ямой или просто емкостью. Тем не менее, даже в таком туалете можно создать комфортные условия, а если приложить фантазию, то дачный туалет может отлично вписаться в общий дизайн и даже стать украшением участка.
Дачный туалет своими руками
Чертеж дачного туалета предельно прост: это прямоугольный каркас, установленный на столбчатый фундамент, обшитый вагонкой, блокхаусом или сайдингом. Внутри для удобства выполняют полку, играющую роль сидения, оборудуют туалет дверью и небольшим вентиляционным окошком, подключают освещение. Построить такой туалет можно за выходные.
Чертежи дачного туалета
Конструкция дачного туалета предельно проста, и по приведенным чертежам можно заранее рассчитать материалы и собрать его своими руками, имея минимальные плотницкие навыки.
- Каркас деревянного туалета выполнен из обрезной доски 100х50 мм и установлен на обработанные антисептиком полозья из бруса 150х150 мм. В регионах с холодным климатом туалет можно утеплить, для этой цели используют пенопласт толщиной 50-150 мм. Крыша – односкатная, с уклоном назад, ее можно покрыть любым кровельным материалом, например, мягкой черепицей.
Чертеж дачного туалета
- Габаритные размеры туалета приведены на следующем чертеже. Высота туалета обычно составляет не менее 2 метров, ширина – не менее 120 см.
Чертежи и размеры дачного туалета
- Торцевая стенка туалета имеет прямоугольную форму и собирается из доски 100х50 мм на гвозди или саморезы в соответствии с чертежом. Боковые стенки выполнены в форме трапеции, в одной из стен сделано окно для естественного освещения и вентиляции. Фасадная стена сделана с учетом дверного проема. Стены выполняют по отдельности и скрепляют на готовом основании.
Таблица раскроя досок правой стены
Чертеж каркаса дворового туалета левой стены
Чертеж стен туалета
Чертеж стен туалета
- Полозья из бруса 150 мм обязательно обрабатывают антисептиком, соединяют их на шпильки или гвозди. Для увеличения жесткости в нижних полозьях выполнены пазы глубиной 50 мм и шириной 150 мм.
Основа — брус с сечением 150×150, обработанный антисептиком
- Нижнее перекрытие сделано из досок 50х100 мм и зашито листами ОСБ, его также можно утеплить пенопластом. Если под туалетом предусмотрен выгреб, необходимо выполнить отверстие в задней части пола туалета.
Таблица раскроя досок для нижнего перекрытия
- Каркас двери можно сделать из бруска 50х50 мм, соединив их для увеличения жесткости диагоналями. Дверь обшивают ОСБ изнутри, снаружи – тем же материалом, что и сам туалет.
Таблица (чертеж) раскроя досок фассадной стены
- Стропильная система односкатной крыши – наслонного типа. Стропила выполняют из доски 100х50 мм, делают в них запилы и крепят к верхней доске каркаса стен на саморезы или гвозди. Шаг стропил – 40 см.
Дополнительные стропила при утеплении пенопластом туалета
- Ниже приведена спецификация необходимых материалов.
Таблица материалов необходимых для постройки туалета
Технология постройки туалета на дачном участке
- Выбирают место для туалета, расположенное не ближе, чем на 25 метров от источника воды. Если расположить туалет дальше санитарной зоны невозможно, емкость для фекалий и стоков должна быть герметичной, без контакта с почвой.
- Выкапывают яму под емкость. Выгребная яма может быть любого размера, с выходом за пределы туалета или располагаться под ним. Стенки ямы можно выложить автопокрышками либо вкопать в землю металлическую бочку на 200 литров. Существуют также специальные емкости из пластика, армированные металлическими ребрами – можно использовать их. Проводят обратную засыпку ямы вокруг вкопанной емкости и трамбуют грунт.
- Устанавливают столбчатый фундамент под углами полозьев туалета. Его можно выполнить из кирпича или бетонных блоков. Поверх столбиков обязательно кладут слой рубероида.
- Выполняют основание туалета: из бруса 150х150 мм делают полозья по чертежу, скрепляют их на шпильки и устанавливают на столбчатый фундамент. Полозья обрабатывают антисептиком или отработанным маслом.
Основание для туалета из бруса пропитанного антисептиком
- Поверх полозьев настилают перекрытие пола. Для утепленного туалета пол выполняют так: с нижней стороны пол подшивают листами ОСБ, укладывают между досками каркаса утеплитель – пенопласт, после чего зашивают пол сверху листами ОСБ.В полу предусматривают отверстие для стока фекалий, прямо над вкопанной емкостью.
- По чертежу собирают стенки из доски 100х50 мм, скрепляя элементы на гвозди или саморезы. Устанавливают каркасы стен на основание и крепят с помощью уголков и саморезов.
Собираем каркас туалета по чертежу
- Настилают стропила в соответствии с чертежом: делают запилы в стропилах, опирая их на верхнюю доску торцевой и фронтонной стены, после чего крепят стропила на гвозди или уголки. Крышу зашивают листами ОСБ снизу, между досками укладывают утеплитель – пенопласт. Поверх пенопласта настилают рубероид или другую рулонную гидроизоляцию, поверх крепят профнастил, шифер или другой подходящий кровельный материал.
Делаем крышу для туалета
- Туалет зашивают снаружи – вагонкой, сайдингом, блокхусом. Между досками каркаса также можно уложить утеплитель.
Обшиваем туалет вагонкой
- Дверь изготавливают из бруска размером 50х50 мм в соответствии с чертежом. Для придания коробке двери прочности ее стягивают по диагонали двумя брусками. Дверь зашивают аналогично стенам туалета. Навешивают дверные петли, крепят ручки и запоры.
- Вставляют в боковое окно стекло. Для этого на доску каркаса набивают брусок толщиной 20-40 см по периметру окна, вставляют вырезанное по размеру стекло и закрепляют с помощью штапиков.
- Внутри выполняют полку из бруска на уровне 40-50 см. Брусок крепят к каркасу боковых стен на уголки или гвозди. Выполняют внутреннюю обшивку туалета. Зашивают полку строганой доской 25 мм сверху и спереди, в верхней части делают отверстие по отверстию в стульчаке. Крепят стульчак с крышкой.
Стульчак в туалете
- При желании проводят в туалет электричество и делают освещение.
Древесину для защиты от гниения нужно обработать антисептиком или специальными составами, краской, олифой. Чтобы при эксплуатации туалета избежать неприятного запаха, содержимое выгребной ямы нужно дезинфицировать с помощью природного антисептика – торфа, а раз в сезон откачивать из емкости скопившиеся в ней отходы. Если же вы хотите избежать чистки выгребной ямы, можно подключить туалет к септику, который также можно сделать самостоятельно.
Туалет готов
stroyvopros.net
Как построить дачный туалет своими руками.
Тема сегодняшней статьи как построить дачный туалет своими руками. В качестве уличного удобства наш выбор пал на туалет с выгребной ямой. О том, как правильно обустроить выгребную яму я расскажу в следующий раз, а сегодня заострим внимание на туалетной кабинке, как говорится «голове» дачного туалета.
Немного лирики. Каждый из нас, как человек цивилизованный, стремиться сделать свой быт более комфортным. Избалованные городскими условиями проживания, мы неохотно привыкаем к спартанским реалиям загородного участка. Из-за отсутствия элементарных условий — таких как душ, а тем более туалет, дачное проживание становиться порой затруднительным. Вот и приходиться, как-то выходить из сложившейся ситуации. Сегодня одну из таких задач, а именно устройство дачного туалета, мы с вами решим.
Прежде чем, приступить к постройке, сначала необходимо определить глубину залегания грунтовых вод, для этой цели лучше вызвать специалиста. Затем выбираем место под строительство
Основной материал, который мы будем использовать для строительства – это дерево. Заранее подготавливаем брусок сечением 50х50 мм, либо 40х40 мм, ну естественно сухой. Закупаем доску, которой будет обшивать наш туалет, в данном случае это имитация бруса, внешне напоминает большую вагонку толщ 20 мм. В качестве обшивки для стен можно применять другой материал, например блок-хаус, либо обычную вагонку и т.п. Так же приобретаем наличник и деревянный уголок. Из инструмента нам понадобиться шуруповёрт, электролобзик, электропила, хотя можете воспользоваться простой ножовкой, ну и конечно уровень, рулетка и карандаш.
Туалет будет иметь классическую форму «скворечник», со следующими размерами по каркасу 100 см – ширина, 110 см – глубина, и 210 см — высота. Размеры можете делать на своё усмотрения, увеличивать или уменьшать. В качестве кровельного материала подойдёт обычный шифер, мягкая кровля, металлический профлист, мы же выбрали ондулин. Он не подвержен коррозии, надёжен, не вызывает особых сложностей при монтаже. В качестве унитаза будем строить классический прямоугольный постамент, такая конструкция испытана годами.
Этапы строительства дачного туалета. Подробный чертёж.
1. Заранее подготавливаем яму. Делаем небольшой фундамент в виде буквы «П».
2. Собираем нижний каркас — дно туалета, по следующему чертежу.
3. Между фундаментом и деревянным каркасом прокладываем изоляцию — рубероид.
4. Прикручиваем днище к фундаменту на анкерные болты. Так мы закрепим постройку и предотвратим заваливание.
5. Настилаем пол, используем сухую доску толщиной от 30 до 50 мм – полы должны быть крепкими. Крепим доску на саморезы.
6. Из бруска собираем передний каркас по следующий схеме.
7. Собираем задний каркас дачного туалета.
8. Выставляем готовые каркасы на днище, выравниваем края. Скрепляем передний и задний каркасы между собой. Крутим дополнительные бруски.
9. Делаем постамент – место для сиденья. Собираем его по следующей схеме. Высота постамента — 45 см.
10. Оставляем постамент в покое, к нему мы ещё вернёмся немного позже. Приступаем к обшивке каркаса, для этого используем имитацией бруса. Зашивать начинаем снизу вверх. Имитация бруса выполнена по технологии шип-паз. Начиная обшивку, следим, что бы шип доски был направлен вверх, а паз направлен вниз. Это предотвратит скапливание влаги в пазе. Доску крепим на гвозди или саморезы. Вырезаем окошко.
11. Возвращаемся к постаменту. Зашиваем. Для удобства приобретём стульчак с крышкой, как на обычном унитазе. Прикидываем примерное расположение, очерчиваем внутреннюю дырку стульчака. Вырезаем дырку электролобзиком.
12. Приступаем к крыше, собираем и подшиваем поэтапно, как показано на фото.
13. Собираем дверь, обшиваем, сажаем на петли.
14. Закрываем дверные щели наличником. Он так же служит ограничителем хода двери внутрь туалета.
15. Красим туалет пропиткой для дерева внутри и снаружи. Это предохранит древесину от жучка плесени, внешних атмосферных воздействий. Поверх пропитки можно пройтись лаком.
16. Кроем крышу. Для этого нам понадобиться 2 листа ондулина. Закрепляем его на специальные гвозди. Прикидываем размеры, отрезаем лишнее.
17. Теперь вешаем фурнитуру: ручки, шпингалет, стульчак.
Туалет готов!!!
Можно так же сделать свет в туалетной кабинке, повесив такой вот фонарик на батарейках, включается от нажатия. Удобно, особенно в тёмное время суток.
Теперь, когда вы научились строить дачный туалет своими руками пора задуматься и о строительстве душа для этого нужно прочитать статью про душ. А так же советую посмотреть книгу Практичный летний душ и туалет на даче — Доброва Е.В.,много полезного касательно вопроса строительства туалета на даче.
sezon-stroy.ru
Как сделать туалет на даче своими руками
Первая постройка, которая возводится на дачном участке это туалет. Туалет на даче отличается от городского санузла отсутствием системы канализации. Поэтому постройка туалета на даче — это не только возведение кабинки, но и организация места сбора и утилизации отходов. Возможных вариантов устройства туалета на даче несколько о них и о том, как построить туалет на даче своими руками будет подробно рассказано в этом материале.
Уличный туалет для дачи
Большинство дач используется только в теплое время года, поэтому наибольшей популярностью пользуется летний или уличный туалет для дачи. Эта конструкция проста и хорошо проверена временем. Построить летний туалет на даче можно своими руками из доступных материалов, что безусловно является большим достоинством.
Рис.1. Интересный дизайн дачного туалета.
Рис.2. Такое строение будет отличным украшением участка.
Рис.3. Китайский стиль.
Уличный туалет для дачи состоит из туалетной кабинки и ямы для сбора отходов под ним. Кабинка для туалета на даче может быть изготовлена из любых материалов. Яма под туалет на даче может быть изготовлена любого размера. Глубина ямы для туалета зависит от числа пользователей.
Рис.4. Схема устройство уличного туалета с выгребной ямой.
Рис.5. Деревенский туалет самый простой вид, который имеет длительный срок эксплуатации. Он представляет собой кабинку, под которой сделана яма. Все отходы попадают прямиков в нее. Яму можно чистить раз в 7 – 10 лет, или просто закапывать и передвигать туалет на новое место. Чтобы деревенский туалет не имел неприятного запаха в яму раз в несколько месяцев добавляют аэробных бактерий, которые перерабатывают отходы, и запах пропадает.
Однако выгребная яма для туалета на даче хорошо будет работать только при низком уровне грунтовых вод. Если уровень грунтовых вод большой, то выгребную яму будет постоянно подтапливать, и она все время будет переполняться. В этом случае от туалета такого типа придется отказаться, либо в место ямы придется использовать гидроизолированную емкость. Однако тогда необходимо, как минимум раз в год вызывать ассенизатор.
Рис.7. Схема уборной с выгребной ямой.
Рис.8. Устройство торфяного туалета.
Рис.9. Торфяной биотуалет для дачи.
Деревянный туалет для дачи своими руками
Строительство туалета на даче уличного типа можно разбить на три этапа подготовка ямы для сбора отходов, устройство фундамента и изготовление кабины туалета. При строительстве важно помнить, что туалет будет служить очень долго только в том случае если установка туалета на даче выполнена правильно.
Рис.10. Требования к размещению уборной на дачном участке.
Рис.11. Правила расположение строений на участке.
Выгребная яма для туалета на даче
Яма для туалета на даче изготавливают с укрепленными стенками. Если не укрепить яму под туалет на даче, то за не большой промежуток времени она быстро обвалиться. Для укрепления стенок ямы удобно использовать бак для туалета из двухсот литровой бочки.
Рис.12. Устройство ямы при низком уровне грунтовых вод.
Если существует опасность высокого уровня грунтовых вод, то необходимо использовать пластиковый герметичный бак. Бочку вкапывают в землю в месте выгребной ямы. По мере эксплуатации туалета ее придется чистить. Чтобы облегчить это дело и одновременно не задумываться куда деть содержимое, в процессе эксплуатации туалета в него необходимо добавлять специальный состав. Этот состав можно приобрести в любом дачном магазине. В него входят бактерии, которые переработают все отходы, после чего их можно использовать как удобрение.
Рис.13. При высоком уровне грунтовых вод существует риск подтопления выгребной ямы и утечки нечистот. В этом случае для отходов используют пластиковый бак. Вокруг него устраивают дренаж. В этом случае отходы туалета на даче периодически приходится удалять, что без сомнения является недостатком такой конструкции.
Если грунтовых вод нет, то хорошо использовать металлическую бочку. В ней проделываются отверстия для того чтобы жидкая фаза отходов уходила в землю. Бочка засыпается не грунтом, а гравием. Таким образом получается дренаж для жидкой фракции. Выгребная яма для туалета на даче, построенная по такому принципу может работать более 10 лет и не требовать очистки.
Рис.14. При низком уровне грунтовых вод можно использовать металлическую или пластиковые бочку. В бочке по периметру делают отверстия для отвода жидкой фракции. Вокруг бочку засыпают гравием это обеспечивает дренаж. Такую выгребную яму чистить придется раз в несколько лет, что является большим преимуществом по сравнению с предыдущим вариантом.

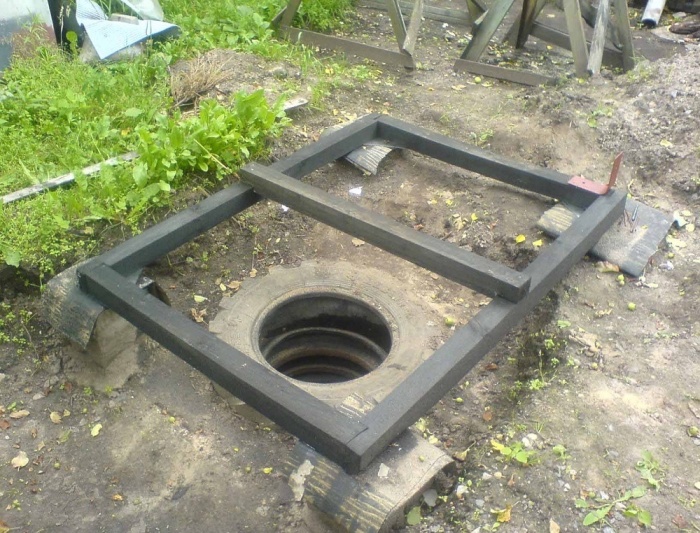

Рис.15. Яма из автомобильных покрышек.

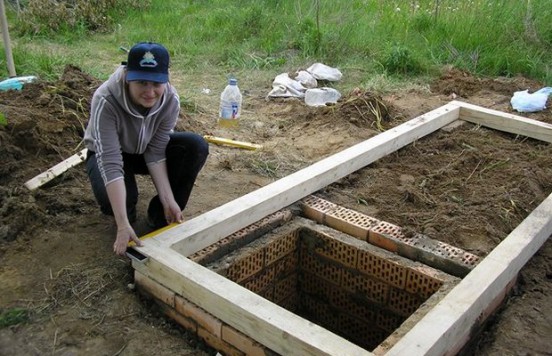

Рис.16. Выгребная яма из кирпича.
Как сделать фундамент для туалета на даче
По большому счету для такой конструкции как деревянный туалет не требуется особого фундамента. Однако для того чтобы постройка служила долго фундамент под туалет на даче все-таки нужен. Кроме того, если кабинку поднять над землей хотя бы на 10 см, то таким образом будет обеспечено проветривание туалета на даче.
Рис.17. Подняв туалет над землей на 10-20 см можно обеспечить хорошую вентиляцию выгребной ямы.
Рис.18. Летний туалет на сваях на наклонном участке.
Самый простой вариант фундамента для уличного туалета — это вырыть ямы по углам туалета глубиной 20 — 30 см, засыпать их песком, а на песок положить блоки или бордюрный камень. Так же просто будет установить свайный фундамент, для этого можно приобрести четыре винтовые сваи длиной 1 м.
Рис.19. Простейший фундамент из блоков для туалетной кабинки.
Рис.20. Фундамент из бетонных блоков.
Рис.21. Фундамент из толстой тротуарной плитки.
Чертежи деревянного туалета для дачи
Кабина туалета для дачи может иметь различный внешний вид, но по конструкции она всегда однотипная. Она изготавливается из деревянных брусьев по каркасной технологии. Сначала собирают каркас из брусков, а потом обшивают вагонкой или любым другим материалом.
Рис.22. Каркас туалета для дачи. Кабинка для туалета на даче может быть изготовлена по каркасной технологии. Сначала строят каркас из бруска сечением 60х80 или 80х80 мм. После чего каркас обшивают, вагонкой, доской и сайдингом. Для крыши в качестве стропил может использоваться доска сечением 40х100 мм, обрешетку можно сделать из доски толщиной 20 мм. Чаще всего крышу кроют профлистом. Вентиляция туалета обеспечивается за счет окошка над дверью.
Рис.23. Чертеж туалетного домика с крышей типа мансарда.
Рис.24. Основные размеры простой кабинки.
Для каркаса хорошо подойдет брус 60х80, 80х80 или 100х100 мм. Можно использовать брус меньшего сечения, но тогда необходимо ставить несколько диагональных перемычек для устойчивости конструкции.
Рис.25. Схема кабинки с размерами.
Рис.26. Чертеж и спецификация туалетной кабинки.
Каркасный туалет для дачи начинают строить со сборки основания из 4 брусков длиной 1,5 м. Далее устанавливают вертикальные стойки. Обязательно необходимо установить стойки для двери. Расстояние между стойками должно быть равно ширине двери вместе с коробкой. В качестве стропил можно использовать доску 40х120 мм. Сверху на стропила укладывается доска толщиной 20-25мм, поверх нее настилается профлист.
Рис.27. Устройство кабинки летнего туалета.
Рис.28. Чертеж туалетной кабинки.
Как сделать вытяжку в туалете на даче
Для летнего туалета важно предусмотреть окно над дверью, это будет вентиляция туалета и источник освещения. Не стоит это окно стеклить иначе в туалете будет жарко и сильно пахнуть.
Рис.29. Окно вентиляция над дверью.
Рис.30. Устройство вентиляционного окна.
Чем обшить туалет для дачи снаружи
Снаружи для защиты от дождя каркас туалетной кабинки может быть обшит любым материалом, например, профлистом или сайдингом. Однако наиболее популярным материалом является вагонка или блок-хаус. Для крыши туалета используется любой кровельный материал, например, профлист.
Рис.31. Каркас туалета может быть зашит любым материалом. Чаще всего используют деревянную вагонку. Однако дерево плохо противостоит атмосферным осадкам, поэтому его необходимо обрабатывать антисептиком.
Рис.32. Такая кабинка будет мало заметна на участке.
Рис.33. Комбинированная обшивка туалетного домика.
Рис.34. Отделка туалета доской.
Сиденье для туалета на даче
В качестве сиденья может быть использованы различные конструкции начиная с помоста заканчивая отверстием в полу. На мой взгляд удобнее всего использовать специальное сиденье для туалета на даче.
Рис.35. В качестве сиденья может использоваться специальное ведро. Оно устанавливается на пол туалета непосредственно над ямой и крепится к полу саморезами. Крышка не позволяет распространяться неприятному запаху. Обеспечить хорошее проветривание яме можно подняв туалет на 10-15 см над уровнем земли, так не будет запаха и мух.
Рис.36. Сиденье для дачного туалета в виде унитаза.
Рис.37. Традиционный вариант сиденья.
Туалет для дачи без запаха
Существует несколько вариантов организации туалета для дачи без запаха: биотуалет, торфяной туалет, выгребная яма и септик. Все эти варианты отличаются по стоимости, сложности обслуживания и трудоемкости постройки.
Химический биотуалет на даче
Биотуалет представляет собой разновидность туалета, которым не требуется система канализации. Отходы жизнедеятельности накапливаются в специальном баке.
Рис.38. Модульный биотуалет.
Химические биотуалеты снабжены баком для накопления отходов и смыва, в бак смыва наливают воду и дезодорирующую жидкость, а в бак отходов добавляются дезинфицирующе-расщепляющую жидкость. Использование такого туалета практически аналогично городскому.
Рис.39. Химический биотуалет — это автономный комплекс, снабженный баком для нечистот. Такой туалет может быть установлен в любом месте. Однако небольшая емкость для нечистот требует постоянной утилизации отходов жизнедеятельности. Такой туалет прекрасно подойдет для кратковременного использования.
Достоинством химических биотуалетов является автономность, а, следовательно, их возможно установить в любом месте, в том числе и в доме, и не строить специального строения.
Рис.40. Дезодорирующая жидкость обеспечит отсутствие запаха.
Рис.41. Правила обращения с химическим туалетом.
Недостатком является необходимость постоянного слива отходов. Следует отметить, что не все химические жидкости позволяют сливать отходы в почву, а значит придется иметь специальное место для утилизации отходов.
Финский туалет для дачи
Торфяной туалет для дачи от химических отличаются более простой конструкцией. В своей работе они не используют химических препаратов. Конструктивно торфяные туалеты представляют собой небольшой бак с механизмом отвода жидкости. Для расщепления отходов после каждого использование необходимо в туалет засыпать немного торфа.
Рис.42. Торфяной туалет для дачи представляет собой систему в которой отделяется твердая фракция отделяется от жидкой. Жидкая фракция отводится, а твердая за счет присыпки торфом перерабатывается в удобрения для сада. Недостатком торфяного биотуалета является необходимость утилизации жидкой фракции и регулярная чистка от переработанной твердой фракции.
Большим достоинством торфяного туалета является экологичность. Отходы, перемешанные с торфом можно использовать как органическое удобрение для растений.
Рис.43. Емкость с отходами у финского туалета располагается под кабинкой.
Рис.44. Устройство торфяного туалета по финской технологии.
Недостатком является необходимость сооружения специального домика, установка вентиляции и необходимости оборудования дренажа для жидких фракций.
Рис.45. Вентиляция финского туалета.
Септик для туалета на даче
Септик для туалета на даче это самый современный способ утилизации отходов жизнедеятельности. Существуют полностью автономные септики не требующие обслуживания. Их принцип работы построен на расщеплении отходов.
Рис.46. Принцип работы септика.
Рис.47. Схема установки септика.
Рис.48. Септик — это автономная система канализации для дома. Из-за сложности установки и необходимости круглогодичного использования, они обычно применяются в загородных домах. Нечистоты попадая в септик подвергаются разложению. Септик не требует регулярных чисток.
Учитывая сложность установки и стоимость оборудования, септики обычно применяются в загородных домах круглогодичного проживания.
Рис.49. Септик для загородного дома.
Мы рассмотрели все возможные варианты туалетов для дачи. Несмотря на обилие вариантов наибольшее распространение получили септик и традиционный уличный туалет для дачи. Септик хорош своей автономностью и возможностью организации полноценной системы канализации. Обычно септик применяют в загородных домах и дачах круглогодичного проживания. Если дача посещается только в летний период, то самый простой вариант организации туалета — это деревенский вариант. Для деревенского туалета необходимо установить выгребную яму, роль которой обычно выполняет бочка, а сверху построить кабинку. Обычно кабинку строят из дерева. Если хорошо декорировать туалетный домик, то помимо выполнения своего прямого назначения, он будет еще прекрасным украшением участка.
mhremont.ru
Строительство каркасного туалета для дачи своими руками — мастер класс с фото
Как построить дачный каркасный туалет на улице своими руками, хочу показать вам свой мастер класс с пошаговыми фото.
Как построить каркасный туалет на даче своими рукамиДача – природа, свежий воздух, фрукты, овощи, шашлычок… Тысяча и одно удовольствие для обычного городского человека. Но как бывает грустно, что на фоне таких эмоций из всех предложенных удобств так сильно не хватает благоустроенного туалета. Вроде бы и очень деликатная тема, но такая важная. Конечно, не составит ни какого труда сделать выгребной туалет, но хочется совершенно иное сооружение, без запаха, комфортное, с проведенным к нему водопроводом. Ну а если есть желание, то его необходимо обязательно осуществить. Я уже рассказывал, как построить благоустроенный туалет в частном доме в деревне — этот туалет мы строили прямо в доме. В данном мастер классе строительство туалета на улице. Для строительства туалета на даче своим руками мы будем использовать каркасную технологию. В основе каркаса будут обрезные доски сечением 10 см шириной и 3 см толщиной. Для обшивки нам понадобится 6 кв.метров «вагонки», антисептик с эффектом морения. В качестве гидроизоляции на крыше будем использовать рубероид. | |
Мы не станем делать выгребной туалет с дурно пахнущей ямой. Вместо этого мы сделаем туалет, которые стоят по всей Европе в частных загородных домах. Для такого туалета нам понадобится создать надежное основание. Сделаем его из литой бетонной плиты толщиной 10 см и армированную стеклопластиковой арматурой на 8 мм. Очищаем площадку. Снимаем плодородный грунт и вывозим его на грядки. Затем делаем песчаную подушку, которую проливаем водой из лейки, чтобы утрамбовать песок. Затем делаем из обрезной доски опалубку размером 120*120 см. и устанавливаем ее на песчаную подушку. Чтобы уменьшить количество бетона на заливке опалубки, можно разложить бой кирпича, который остался от основных работ на участке. Но, не перестарайтесь с количеством битого кирпича в опалубке. Очень важно, чтобы внутри бетона не осталось воздушных пустот. Бетон делаем по стандартной пропорции 1:3:1 (песок, гравий, цемент). Общая густота смеси должна быть по консистенции как густая сметана. | |
Для полного схватывания бетона нужно не менее двух недель. Если стоит жаркая погода, то обязательно поливайте его водой, чтобы он не пересох, прежде чем схватится, а затем снимайте опалубку. По периметру будущего туалета разложите фундаментные блоки, через равные расстояния. Затем укладываем их на цементный раствор. | |
После этой процедуры приступаем к укладке каркаса для основания туалета на даче своими руками. Вначале укладываем две несущие продольные доски, а затем к ним прикручиваем вертикальный каркас из досок поставленные на ребро. Стяжку каркаса проводим с помощью строительных металлических уголков, прикрепленных на саморезы. После формирования каркаса обрабатываем всю нашу конструкцию морилкой с антисептическим эффектом – оттенок Палисандр. | |
После этого устанавливаем вертикальные стоки каркаса стен. Вся конструкция выполнена из досок толщиной 30 мм, поэтому стыкуем их на каждом углу выровняв вдоль стен. Передние стойки выше задних на 50 см. Это необходимо для создания естественного уклона для стока воды. | |
Усиливаем каркас туалета горизонтальными досками накрученными на вертикальные стойки. | |
Пришла пора усилить каркас стен туалета своими руками. Для этой цели через равные промежутки прикручиваем ряд горизонтальных досок с интервалом 50 см. И также ряд вертикальных досок. Отслеживайте, чтобы все доски установились на одном уровне, и затем при обшивке не возникло перегибов вагонки. Слева на фасадной стенке не делаем перемычек, здесь в дальнейшем будет установлена входная дверь. В правой стене готовим каркас под
вставку окна размером 30*30 см. | |
Приступаем к укладке стропил для крыши. Устанавливаем четыре стропилины. Две по краям, две через 30 см посередине. Этого будет достаточным, чтобы затем сделать обрешетку крыши. | |
Обрешетку крыши дачного туалета делаем из кровельной доски толщиной 20 мм. Настилаем ее вплотную друг к другу, не оставляя промежутков. В качестве укрывного материала для крыши будем использовать рубероид, а его можно укладывать только на сплошную обрешетку. По ходу не забываем всю конструкцию обрабатывать морилкой. Очень важно сделать это именно на этом этапе, потому, что в дальнейшем каркас окажется внутри стены и будет страдать от сезонных изменений. | |
После того, как каркас обработан, приступаем к обшивке туалета вагонкой. Обшивку ведем сверху вниз. Пазом вниз, стыкуя доски по методу – шпунт – гребень. Торцы стыков по углам прикрываем нащельником, выполненным из вагонки со срезанным гребнем. | |
Из вагонки делаем входную дверь в туалет. И прикручиваем ее так, чтобы она открывалась вправо (все в доме правши). | |
И покрываем наше строение морилкой. Нам понадобилось два слоя, чтобы придать дачному туалету нужный оттенок цвета. | |
Обиваем правую сторону туалета реечками, напиленными из остатков кровельных досок. В дальнейшем по этой стенке расположенной на южной стороне можно будет пустить клематисы | |
Вот она хитрость нашего европейского туалета. Сюда ставится емкость, в которую постепенно будет подсыпаться опил, после каждого справления естественных потребностей. Затем когда емкость наполняется, она выносится на компостную кучу. Обратите внимание справа вверху есть вентиляционный лючок , а внизу сделали вывод для слива воды, правда еще не врыли емкость, но все по ходу. | |
Вот так цивилизовано выглядит туалет изнутри. Изнутри он также обит вагонкой. И прокрашен морилкой, но цвет «мореный дуб». | |
Подводим к туалету воду (летняя времянка) подвод сделали с помощью металлопластиковой трубы на 15 мм, уложенной в грунт. Раковину пока не поставили, поэтому фотографии с ней пока еще нет. Вот такая у нас получилась красота. А на даче добавилось еще одно удобство — благоустроенный каркасный туалет, построенный своими руками! |
www.sami-svoimi-rukami.ru

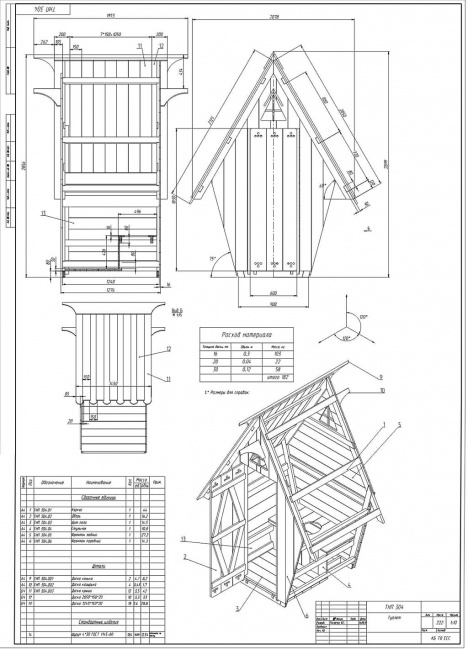

Дачный туалет теремок + чертежи и размеры
Туалет на даче – вещь незаменимая, каждому хозяину загородного участка приходится сталкиваться со строительством этого важного объекта. Обычно постройки эти выходят невзрачными, поэтому их стараются спрятать в глубине сада или на заднем дворе участка. Но можно сделать дачный туалет украшением двора – выбрать необычную конструкцию тапа теремка. Туалет-теремок напоминает сказочный домик, его основным элементом является сильно покатая крыша, скаты которой, иногда, доходят до самой земли. Такая конструкция выглядит эффектно, туалет уже не нужно прятать, напротив, он вполне может стать предметом зависти для соседей.

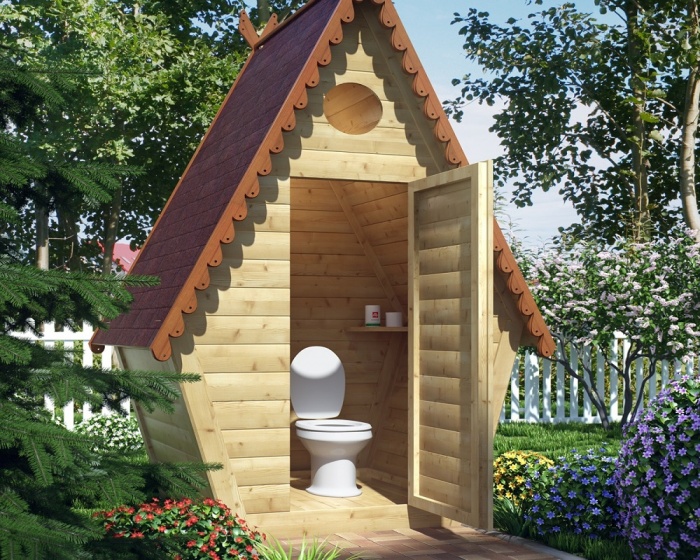

Эта статья будет о том, как построить дачный туалет теремок своими руками, здесь же можно найти чертежи и размеры конструкции данного типа.
Особенности теремка

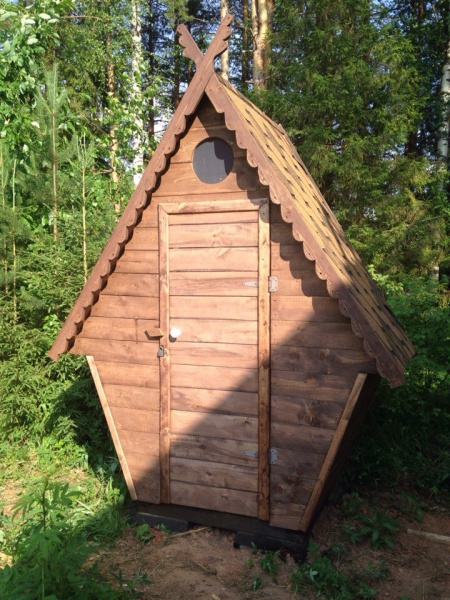

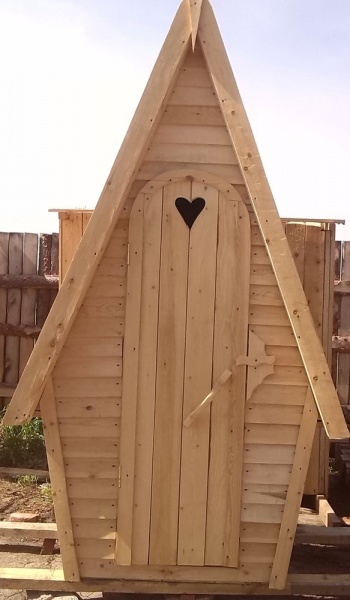

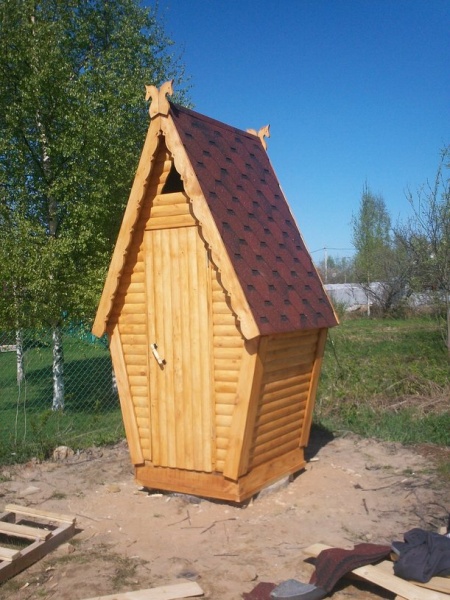

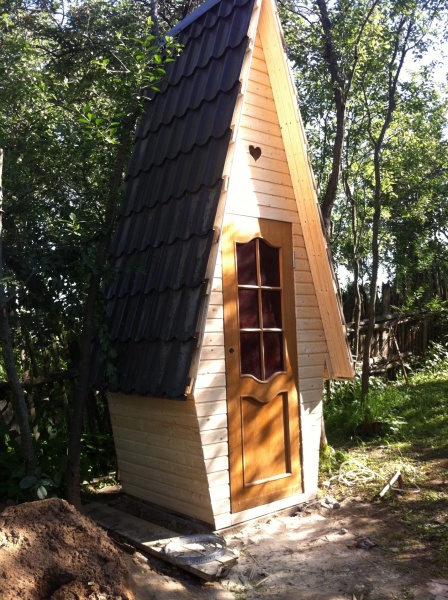

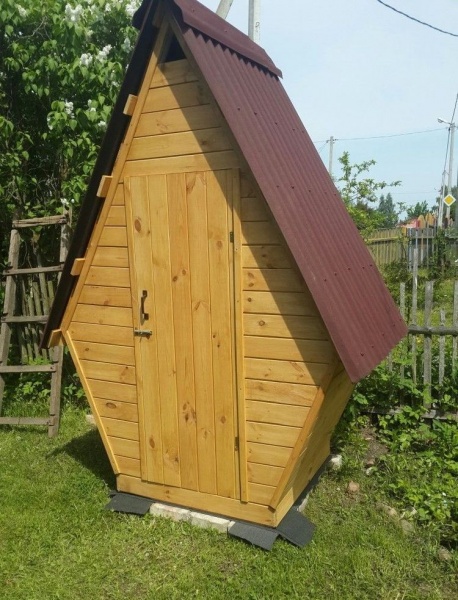

Дачный туалет-теремок выглядит как домик с очень острой и высокой крышей, скаты которой доходят, как минимум, до середины строения. По фото готовых туалетов можно понять, что внутри теремка просторнее, нежели в обычном туалете прямоугольной формы. Это благодаря наклонным боковым стенам и скатам кровли, существенно увеличивающим внутреннее пространство теремка на уровне середины стен, пол, при этом, имеет тот же размер, что и в стандартной конструкции.
Получается, для строительства туалета-теремка не потребуется больше места, но внутри него будет просторно и уютно.
Есть еще несколько плюсов такого типа конструкции:
- Длинные скаты надежно защищают боковые поверхности туалета-теремка от сквозняков и сильного ветра. Рекомендуется располагать теремок так, чтобы одна из его боковых стен находилась с подветренной стороны.
- Туалет-теремок просторный, поэтому его спокойно можно утеплять с помощью любого изоляционного материала и использовать в зимнее время года – места в туалете-теремке достаточно.
- На сильно покатой крыше не будет скапливаться снег, там не застаивается вода, что сводит к минимуму вероятность протечек кровли и ее деформации вследствие нагрузки.

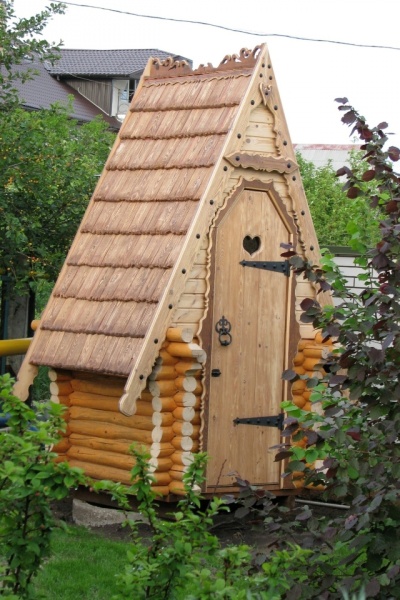

- Если украсить туалет-теремок красивыми деталями (коваными навесами, щеколдами, резным окошком) получится настоящий сказочный домик, который, действительно, не стыдно показать соседям и гостям.
- Туалет типа теремка подходит и для установки на обычную выгребную яму, и для современных торфяных и химических перерабатывающих систем.
Совет! Еще больше увеличить свободное пространство внутри теремка можно, установив унитаз вместо привычного для дачи стульчака и лавки.
Есть в конструкции туалета-теремка и некоторые недостатки, например, для кровли потребуется большее количество материала, а стоит он недешево. Зато стены туалета можно сделать практически из любого материала, вполне подойдет древесина, остатки кирпича, шлакоблока или пенобетона. Можно использовать даже толстую фанеру – все зависит от возможностей и фантазии мастера.
Очень важно во время строительства туалета такой сложной формы, как теремок, соблюдать все углы и точно вымерять размеры, иначе детали впоследствии не будут стыковаться между собой.

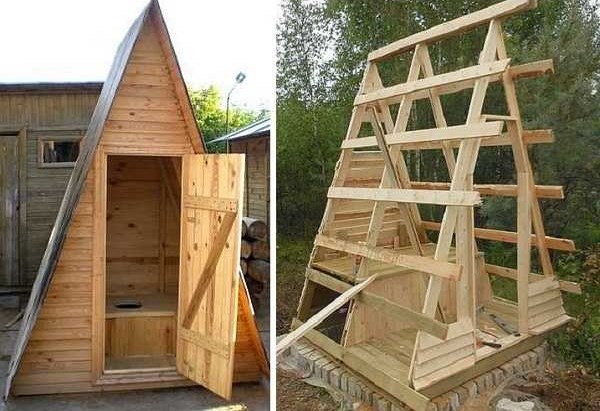

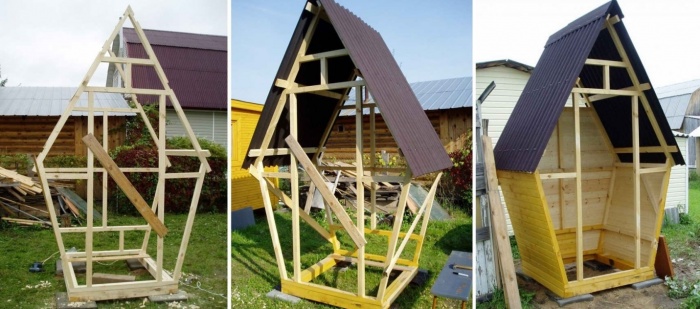

Как построить туалет теремок своими руками
Воодушевившись фото готовых теремков, можно приступать к работе. Первым шагом домашнего мастера должен быть выбор схемы постройки и набросок ее чертежа. Чертеж дачного туалета типа теремок доказывает, что крыша занимает большую часть всей конструкции.
С размерами туалета-теремка определяются еще на этапе проектирования. Практика показывает, что теремка со сторонами 140х200 см оказывается вполне достаточно для комфортного использования.
Важно! Если места на участке недостаточно, можно уменьшить размеры туалета-теремка. Высоту строения тоже возможно изменить в меньшую сторону, но в таком случае придется делать полукруглую или треугольную дверь.
В самом начале стоит подумать и о наличии окна, а также, о такой важной части любого дачного туалета, как вентиляция. Вентиляционное отверстие должно находиться как можно выше, чтобы тяга была сильнее, и внутри строения атмосфера была комфортной. В постройках летнего типа вполне можно совместить вентиляционный канал с окном, при этом, просто вырезают отверстие в верхней части передней стенки туалета-теремка.
Для всесезонного утепленного туалета-теремка окошко лучше застеклить, а вентиляцию можно вывести с помощью трубы прямо на крышу.
Когда все нюансы строительства продуманы, можно приступать непосредственно к работе над туалетом.
Создание фундамента для туалета-теремка
Обычно, дачный туалет-теремок строится, все-таки, из дерева. Древесина доступна, стоит дешевле каменных материалов, работать с ней легко даже в одиночку. Вес деревянного туалета теремка будет небольшим, поэтому ставить его можно на облегченный фундамент.
Подойдут фундаменты двух типов: ленточный и столбчатый. Для создания ленточного фундамента под туалет выкапывают траншею глубиной около 25-30 см, ширина ее составляет, примерно, 20 см. Внутрь ямы засыпают битый кирпич, булыжники, щебень, строительные отходы, выкладывают арматуру, впоследствии все это заливают бетоном на основе цемента. Когда фундамент застынет, можно приступать к строительству самого туалета-теремка.
Столбчатый фундамент представляет собой четыре столба, размером 25х25 см, расположенных по углам будущего туалета. Глубина ям для столбов тоже небольшая – около 30 см. Можно выложить столбики из кирпича или шлакоблока или залить их бетоном, предварительно установив внутрь ям металлическую арматуру.
Внимание! Металлические пруты арматуры обязательно должны выступать из фундамента, ведь именно к ним будет крепиться каркас туалета-теремка.
Внутри застывшего фундамента выкапывают выгребную яму или углубление для установки химического очистителя отходов. Стены обычной выгребной ямы можно выложить кирпичом, шлакоблоком или резиновыми автопокрышками. Дно нужно засыпать щебнем и песком, чтобы улучшить дренаж и повысить впитываемость.
Строительство каркаса туалета теремка
Каркас туалета теремка собирается на ровной поверхности, недалеко от готового фундамента. В качестве материала используется деревянный брус, лучше взять древесину хвойных пород, она лучше переносит атмосферное влияние и разницу температур.
Сам каркас туалета собирают из бруса, сечением 11х11 см. Длина брусьев соответствует ширине туалета теремка и равняется 140 см. Брусья выкладывают параллельно друг другу с коротких сторон фундамента. Предварительно фундамент туалета теремка изолируют от древесины двумя слоями рубероида.
Теперь на готовый каркас набивают доски пола. С лицевой стороны половую доску теремка шлифуют, а с изнаночной покрывают отработкой автомобильного масла, чтобы дерево не гнило.
По углам туалета теремка устанавливают четыре вертикальных стойки из бруса того же сечения. Высота стоек, примерно, 150 см. Устанавливать их можно строго вертикально или сделать небольшое отклонение наружу туалета, чтобы увеличить площадь постройки.
К брусьям крепят стропила кровли, их длина составляет около двух метров. Теперь все детали туалета скрепляются горизонтальными балками, которые укладываются на торцы опорных столбов.
Внимание! Деревянные части туалета крепятся сначала гвоздями, а после проверки всех углов и размеров крепко фиксируются шпильками и гайками, а также, металлическими скобами.
Теперь готовый каркас туалета можно установить на место и зафиксировать, соединяя его с полом и рамой.
Завершающие работы
Теперь нужно установить раму для двери туалета. Обычно, размеры дверного проема для дачных туалетов стандартны – 180х90 см. Коробку собирают из бруса или толстых досок, фиксируют шпильками, отверстия для которых высверливают наискось.
Стены туалета теремка обшивают стругаными досками или кругляком, распущенным пополам. Прибивают древесину гвоздями с откусанными шляпками.
На крышу теремка тоже набивают доски, сначала укладывают верхнюю и нижнюю, затем заполняют пространство между ними. Доски кровли должны быть длиннее ширины туалета, в идеале они выступают на 18-20 см за уровень стен.
Крышу туалета теремка можно накрыть ондулином, гибкой черепицей или металлопрофилем. Главное, чтобы кровельный материал был нетяжелым. После этого набивают торцевые доски, закрывая боковую часть кровли, и устанавливают конек.
В верхней части фронтальной стены теремка вырезают окошко. Внутри туалета устанавливают полку для стульчака или монтируют унитаз.
Важно! Если решено ставить в теремок унитаз, нужно предварительно прибить к изнаночной стороне пола деревянные бруски – к ним будет крепиться тяжелая сантехника.

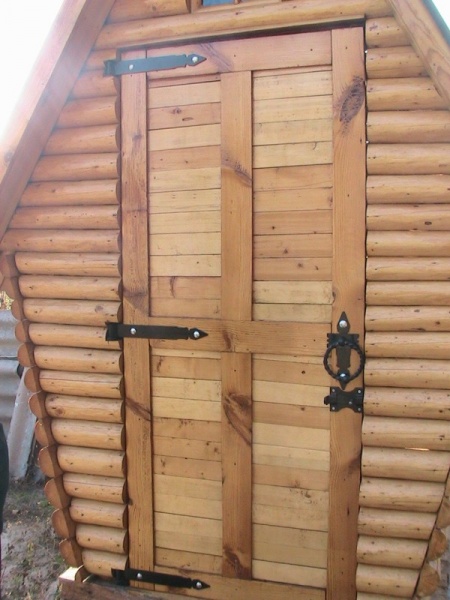

Осталось прикрутить к теремку ручку, петли, навесить дверь, покрыть построенный туалет лаком или покрасить краской.
Итоги
Построить туалет теремок своими руками достаточно просто, для этого не нужно быть профессиональным строителем и обладать особыми навыками.
Фото готовых теремков вдохновят хозяина дачи, остается лишь определиться с размерами и выбрать место для такой жизненно необходимой красоты.
bouw.ru
