Столбики фундаментные своими руками – пошаговая инструкция по созданию своими руками, расчет опорной конструкции из пластиковых труб и варианты из блоков 20 х 20 х 40

Столбчатый фундамент своими руками: пошаговая инструкция

Столбчатый фундамент – вариант не сплошной конструкции, которая используется под сооружение легких построек, каркасных и щитовых домов. Основное его преимущество – быстрота и простота возведения, минимальные затраты по стройматериалам. Пошаговая инструкция возведения столбчатого фундамента своими руками заключается в себя несколько основных этапов: расчет количества столбов, разбивка участка, земляные работы и сооружение фундамента.

Расчет количества столбов

Таблица №1 Расчет количества столбов

В основе расчета лежат два показателя:

• сопротивление грунта,
• несущая способность опор.

Первая величина является табличной, поэтому выбирается с учетом типа грунта на строительной площадке (см. таблицу №1 ). Именно от нее зависит, какое сечение будет у столбов. Вторая является расчетной, где в основном учитывается вес постройки. Но так как опорно-столбчатый фундамент сооружается под легкие одноэтажные строения, то можно упростить расчеты, взяв за основу расположение опор. Их обязательно возводят под углами строения, а также в местах стыка перегородок и внешних стен. Промежуточные столбы располагают в диапазоне 1-2 м между собой в зависимости от их сечения.

К примеру, если для возведения опор используется полнотелый бетонный блок размерами 390х180х190 мм, уложенный попарно, то расстояние между стойками можно оставить 2 м. Если применяется кладка в полтора кирпича, то шаг расположения надо уменьшить до 1,5 м.

Материалы для столбчатого фундамента

Фундаментную конструкцию из столбов сооружают на плотных почвах, на пучинистых грунтах надо использовать свайную разновидность, ленточную или плитную. Поэтому столбчатый фундамент – это или мелкозаглубленное сооружение, или заложенное ниже промерзания грунта на 20-30 см.

Возводят ее из блочных материалов (кирпич, бетонные или газосиликатные блоки, бревна или брус) или в виде монолитного элемента способом заливки в опалубку бетонного раствора. Опалубка может быть разборной или неразборной из труб (пластиковых, стальных, асбоцементных).

Разметка под фундамент

Разметка мест расположения столбов, к примеру, фундамента прямоугольной формы – это точное нанесение периметра сооружения на плоскость стройплощадки. Здесь главное выставить углы строения под 90°. Сделать это просто. Надо взять за основу правило «золотого треугольника», оно же теорема Пифагора. То есть, одна сторона угла должна равняться 3 м, другая 4 м, а расстояние между концами сторон, оно же гипотенуза прямоугольного треугольника, должно равняться 5 м.

Периметр строения обозначается прочной бечевкой или шпагатом, которая натягивается между вбитыми в грунт по углам постройки клиньями. Окончательно проверить правильность нанесенной разметки можно измерением диагоналей. Они по длине должны быть равны.

Земляные работы

Здесь все зависит от того, из какого материала столбчатый фундамент решено возводит:

1. Если это блочные материалы, тогда под них лопатой выкапывается прямоугольной формы яма. Глубина определяется на стадии проведения расчетов. Обычно блочная разновидность является конструкцией малозаглубленной или поверхностной.
2. Если это бетонный раствор, то под столбы бурятся скважины круглого сечения, для чего можно использовать садовый бур. К примеру, монолитная опора сечением 200 мм² и глубиною 1 м выдерживает 3-7,5 тонн нагрузки в зависимости от типа грунта.
3. Монолитная конструкция может быть и прямоугольного сечения, для чего необходимо сооружать под каждый столб опалубку, соответствующей формы. Объем земляных работ в этом случае сильно увеличивается, потому что для установки опалубки необходимо пространство. Поэтому размер ям увеличивают по 40-50 см с каждой стороны.

Сооружение опорно-столбчатого фундамента

Рассмотрим все разновидности по отдельности с учетом используемых стройматериалов.

Возведение блочного фундамента

Ямы квадратного сечения выкопаны, в них надо сделать трамбованную подушку из песка толщиною 30 см. Этот размер выбирается не зря. Песок такой толщины выполняет дополнительно функции гидроизоляции. Через такой слой вода снизу не доберется до фундаментных столбов.

Теперь о сборке блоков:

1. В ямы, расположенные по углам постройки, укладываются по одному бетонному блоку. Их укладывают ближе к внешней стенке.
2. С помощью шнурки, натянутой между блоками, и уровнем, блоки выставляются в одной горизонтальной плоскости. Обычно под те, которые находятся ниже, подсыпают песок, приподнимая до требуемого уровня (до шнурки).
3. Рядом с уже уложенными блоками укладывают еще по одному так, чтобы оба элемента составляли единую верхнюю плоскость, расположенную точно по горизонту.
4. По натянутым шнуркам укладываются и выставляются промежуточные столбы.
5. После чего второй ряд блоков укладывается на кладочный раствор поверх первого ряда, только поперек, чтобы образовалась перевязь. Здесь последовательность точно такая же: собираются угловые элементы, натягивается шнурка между ними с выставлением по горизонтали, наращивание промежуточных столбов.

Если столбчатый фундамент сооружается из кирпича, то технология сборки ничем от предыдущей не отличается.

Кладку камней надо проводить с перевязью не только по вертикали, но и по горизонтали.

Заливка монолитного столбчатого фундамента

Есть два способа заливки, которые друг от друга отличаются наличием опалубки или отсутствием. Если на участке грунт плотный глинистый, то устанавливать трубы в подготовленные скважины нет необходимости. Кусок трубы потребуется только для формирования цокольной части (над грунтом). Важно – выставить трубы между собой по горизонту.

Делать это надо точно так же, как и при выставлении столбов из блочных материалов:

1. Для этого в скважину засыпается песок, трамбуется.

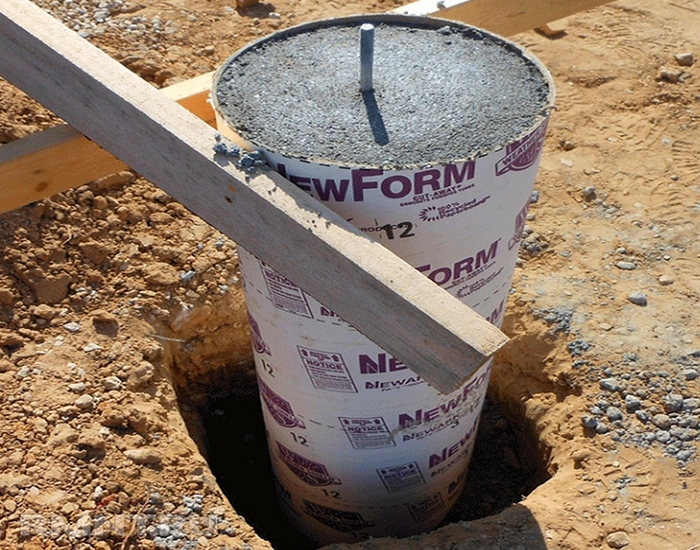

2. Кусок рубероида скручивается в трубку диаметром, равному диаметру скважины, куда и вставляется.
3. Сверху скважины устанавливается труба высотою, равной высоте внешней части опорного столба.
4. Внутрь можно установить армирующий каркас из арматуры. Если строение легкое, к примеру, беседка или летняя терраса, то армокаркас можно не использовать.
5. Производится заливка бетонного раствора с трамбовкой.
6. Через 28 дней фундамент можно нагружать.

Если на участке грунт мягкий (рыхлый), к примеру, с большим количеством песка, то в скважины лучше установить трубы. Их монтаж, выставление в горизонтальной плоскости, заливка бетонного раствора производятся так же, как и в предыдущем случае.

Заливка монолитных столбов в съемную опалубку

Это более сложный процесс, потому что связан со сборкой опалубки, которую через 7 дней после заливки бетона надо разобрать и удалить.

1. В подготовленные ямы засыпается песчаная подушка.
2. Собираются опалубки квадратного сечения из досок или плоских прочных материалов: фанера, ОСП, металлический лист, профнастил и прочее. Основное требование к конструкции – прочность, потому что заливаемый внутрь бетонный раствор будет давить на стенки опалубки своим весом.
3. Устанавливается армирующий каркас из стальной арматуры, которая по форме собой представляет клетку с шагом между стержнями в пределах 10-20 см.
4. Заливается бетон, который трамбуется.
5. Через неделю опалубку можно демонтировать, а нагружать опорные столбы можно через 28 дней. За это время бетон наберет свою марочную прочность.
6. После разопалубки столбы засыпаются грунтом с трамбовкой.

Каменные столбы

Природный камень, как материал для сооружения опорно-столбчатого фундамента, используется нередко. Конструкции из него получаются прочными и надежными. Чисто технологически столбы из камня взводятся по двум технологиям:

• в виде кладки,
• как бутобетон. Фундамент из бутового камня Фундамент в виде кладки

Кладочная технология считается сложной, потому что приходится подбирать куски материала по размерам. Большие камни укладываются вниз. По мере поднятия столба их габариты можно уменьшать, но лучше, чтобы все блоки были одинаковыми. При этом колотая поверхность камней создает сложность подгонки одного элемента к другим. Производитель работ должен иметь опыт кладки камней в столбы.

В этом плане бутобетонный способ проще, но в плане расхода бетонного раствора невыгоден, потому что смесь собой должна заполнить все пустоты между камнями. А это большой объем. Бутобетонные столбы сооружаются по следующей технологии:

• собирается опалубка;
• в нее засыпается песчаная подушка;
• укладываются камни в один ряд;
• заливается бетон, который должен собой заполнить пустоты;
• укладывается второй ряд камней;
• заливается бетон;
• И таким образом до требуемой высоты опорного столба, а точнее, до верхних краев опалубки.

Любой опалубочный способ сооружения опорных столбов требует точного выставления именно опалубки, как по высоте каждого элемента, так и по горизонтали между всеми. Для подгонки столбов по высоте последний слой камней можно выложить из кусков небольших размеров или заливкой бетона толстым слоем.

Видео: Установка опалубки столба, армокаркаса и заливка пятки столбчатого фундамента

Видео 2: Обратная засыпка и заливка столба

Столбчатый фундамент своими руками — Мужик в доме.Ру

Перед тем, как приступить к возведению на собственном земельном участке того или иного строения, будь то беседка, баня или коттедж в несколько этажей, необходимо позаботиться о том, какой тип основания выбрать и как его лучше сделать. От правильности данного решения будет зависеть, сколько прослужит фундамент для дома или любой другой, даже самой легкой постройки.

Для каркасных домов, а также зданий без подвального помещения, оптимальный вариант – столбчатое основание. Такой фундамент имеет множество преимуществ:

• подходит для участков, имеющих значительные перепады по высоте – нет необходимости в предварительном выравнивании территории под застройку;
• существенная экономия на материалах в сравнении со сплошной заливкой;
• возможность самостоятельного изготовления, что дает возможность неплохо сэкономить на найме профессионалов и аренде специальной техники;
• возможность сооружения практически на любых типах грунта.

Столбчатый фундамент, который представляет собой ряд последовательно стоящих опор, заглубленных до того или иного уровня в зависимости от тяжести возводимого здания и типа почвы, может выполняться из таких материалов, как:

• бетонные блоки размерами 200х200х400 мм;
• камень;
• кирпич;
• древесина;
• металлические или асбестовые трубы.

Перед строительством фундамента следует расчетным путем определить, какова должна быть минимальная глубина заложения столбов. Допускается заглублять опоры не более 70 см в том случае, если почва не склонна к периодическим сезонным подвижкам. На пучинистых грунтах столбы рекомендуется устанавливать ниже уровня промерзания.

Пошаговая инструкция по возведению столбчатого фундамента своими руками приведена ниже. В ней на примере заливаемых в асбестовые трубы опор, а также столбов из блоков 20х20х40 см, подробно изложены все нюансы технологии. Руководствуясь представленными здесь советами, даже новичок сможет сделать фундамент самостоятельно или, наняв бригаду строителей, проследить за правильностью проведения работ.

Незаглубленный столбчатый фундамент из бетонных блоков своими руками

Для возведения небольших и сравнительно легких строений из древесины оптимальным вариантом является блочное столбчатое основание. Также идеально подойдет такой фундамент для каркасного дома. При этом все работы без особого труда можно сделать самому.

Монтаж основания из блоков 20х20х40 выполняется следующим образом:

1. Строительная площадка очищается от мусора, дерна, насаждений, имеющихся построек, затем снимается верхний плодородный слой почвы. Иногда производится песчаная засыпка участка или укладывается геотекстиль, чтобы предотвратить появление растительности в дальнейшем.
2. Производится разметка территории и определяются места под установку опор. По внутренней и наружной сторонам будущего фундамента на столбах натягиваются шнуры. Привязывая их к вставленным в грунт колышкам, следует с помощью нивелира или строительного уровня контролировать, чтобы весь контур находился в одной горизонтальной плоскости. Именно до этого уровня будет подниматься каждая опора. Столбы устанавливаются как по углам будущего строения, так и через каждые 1 – 2 метра по периметру. Следует учитывать и обязательное наличие опор под перекрытиями пола, а также в местах пересечения стен.
3. Бурятся или выкапываются ямы под установку столбов. Глубина лунок определяется в зависимости от ряда параметров, основными из которых являются вес здания и тип почвы. Если грунт устойчив, то глубина заложения фундамента должна быть около 50 см. При этом стоит учитывать, что любая опора монтируется на песчано-гравийную подушку высотой не менее 30 см, которая проливается водой и тщательно утрамбовывается. Перед установкой столбов на песок застилается рулонная гидроизоляция, например, рубероид.
4. Подготавливается цементный раствор густой консистенции. При использовании марки М400 на 1 часть цемента необходимо примерно 3 части песка.
5. Производится установка опор фундамента. При возведении столбов из блоков 20х20х40 см выполняется кладка, состоящая как минимум из двух рядов. Таким образом, на одну опору требуется минимум 4 блока – не менее двух на каждый ряд. Слой раствора для перевязки уровней должен составлять около 10 мм. Чтобы предотвратить возможные перекосы, желательно по контуру предыдущего ряда подкладывать обрезки арматуры или соответствующей толщины рейки, которые в дальнейшем можно будет убрать.
6. Когда раствор полностью затвердеет, выполняется гидроизоляция: бетонные опоры, в соответствии с технологией, огрунтовываются при помощи специального праймера, затем покрываются битумной мастикой.
7. На заключительном этапе на верхнюю поверхность опор, которая будет непосредственно контактировать со стенами будущего строения, укладывают рулонную гидроизоляцию. Рубероид, толь или стеклоизол приклеиваются непосредственно на слой мастики.

Инструкция по строительству фундамента из асбестовых труб

Другим не менее популярным и сравнительно дешевым вариантом сооружения фундамента под баню, террасу или легкую конструкцию дома является заливка столбов, в качестве опалубки для которых используются трубы из асбеста. Их диаметр подбирается в зависимости от необходимой несущей способности. Так, если под возведение легких построек достаточно порядка 15 см, то для строительства дома из бруса или бревна необходимо делать более массивные опоры – вплоть до 30 см.

Краткая инструкция по сооружению столбчатого фундамента из асбестовых труб своими руками выглядит следующим образом:

1. Как и в описанном выше случае, прежде всего выполняется расчистка площадки от мусора, удаляется весь дерн, всевозможные насаждения, а также убираются фундаменты старых строений, если они имеются.
2. Размечается контур основания. При этом важно контролировать перпендикулярность смежных сторон – как правило, все здания имеют форму прямоугольника. С этой целью достаточно при помощи веревки проверить равенство диагоналей. Все шнуры закрепляются на колышках на том уровне, до которого будут подниматься опоры. Весь контур должен составлять одну горизонтальную плоскость, что без труда можно проверить строительным уровнем или воспользовавшись нивелиром.

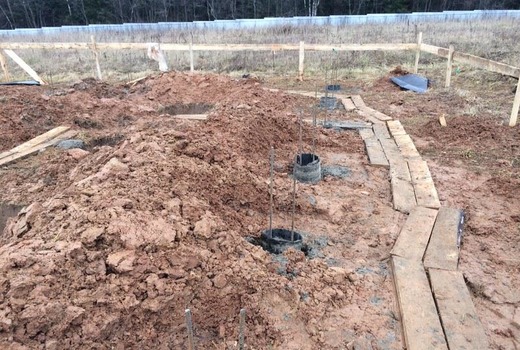

3. При помощи ручного бура в местах установки столбов проделываются ямки. В случаях, когда необходима установка опор ниже глубины промерзания грунта, используют спецтехнику. Внизу скважины часто делается уширение с использованием специального бура ТИСЭ. Диаметр ям должен несколько превышать размер труб из асбеста. Глубину рассчитывают с учетом выполнения подушки из песка и гравия – ее высота должна быть около 20.
4. После того, как лунки под столбы основания будут готовы, осуществляется засыпка и уплотнение песчаной подушки, которая в процессе трамбовки обильно смачивается водой.
5. Далее на дно укладывается слой рулонной гидроизоляции, предотвращающей утечку воды в песок из заливаемого раствора.
6. Трубы устанавливаются строго вертикально на высоту, несколько превышающую уровень заливки. В таком положении их следует надежно зафиксировать, например, при помощи брусков. Для обеспечения надежной гидроизоляции при высоком уровне грунтовых вод важно обработать часть труб, находящуюся в грунте, полимерным или битумным составом.
7. Заранее приготовленный раствор заливается на треть высоты труб, после чего они приподнимаются на 10 см, чтобы цемент растекся по дну лунок. На этом работы приостанавливаются до полного затвердевания смеси. Такие основания создаются с той целью, чтобы будущий столбчатый фундамент смог противостоять выталкивающим силам со стороны грунта во время сезонного пучения.
8. После полного застывания бетонной основы, на что понадобится порядка 3-х недель, трубы вкруговую засыпаются песком. Его нужно тщательно утрамбовать, обильно смачивая водой.

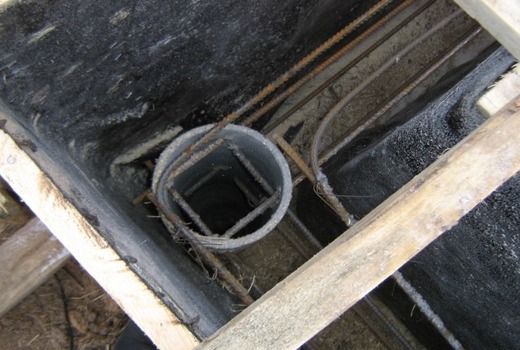

9. Все трубы обрезаются до нужного уровня. Затем внутрь опалубки вставляются каркасы, скрепленные вязальной проволокой и состоящие из 4-х вертикальных прутков арматуры диаметром от 10 до 14 мм. Нижние концы желательно сгибать буквой Г для того, чтобы сформировать пятку. При возведении свайно-ростверковой конструкции фундамента необходимо, чтобы каркасы выступали над уровнем столбов примерно на 10 см. В том случае, если на столбчатое основание будет укладываться обвязка из бруса, арматура опускается несколько ниже верхнего края трубной опалубки.
10. На заключительном этапе заранее обрезанные до нужной высоты асбестовые трубы до краев заполняются раствором. При этом смесь следует периодически через каждые 15 – 20 см см высоты прессовать для удаления воздушных пузырьков.

После заливки столбчатый фундамент должен простоять хотя бы пару дней, после чего можно будет приступать к возведению стен. Без нагрузки оставлять фундамент на длительный срок не рекомендуется. После вспучивания почвы столбы могут покоситься или приподняться, в результате чего придется потратить немало времени на исправление ситуации.

Отличия в установке столбчатого фундамента для бани и дома

Сделать столбчатый фундамент своими руками под установку легкой каркасной конструкции дома, а также беседки или бани – лучший вариант как в плане надежности, так и по цене.

Однако не стоит экономить и закладывать данный тип основания для сооружения тяжелых кирпичных или блочных конструкций домов, а тем более коттеджей в несколько этажей. В любой момент такое здание может разорвать. Даже винтовые сваи не всегда способны выдержать чрезмерно высокие нагрузки.

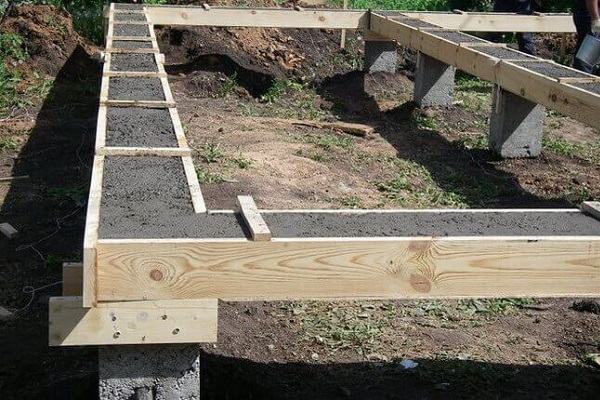

В настоящее время большой популярностью пользуется столбчато-ленточный тип фундамента, который способен выдерживать чрезвычайно большой вес строения. Глубина заложения опор в этом случае располагается ниже уровня промерзания, а сверху столбы соединяются лентой. Однако самостоятельно, без использования специальной техники соорудить такой комбинированный фундамент практически невозможно. К тому же затраты на материалы будут немаленькими. После заливки такого основания дальнейшие строительные работы можно проводить не ранее, чем через месяц – такой срок необходим для полного затвердевания цемента.

Нюансы и частые ошибки строительства столбчатого фундамента

Прежде чем сделать окончательный выбор в пользу фундамента на столбах, необходимо учесть ряд важных параметров:

• вес здания вместе с фундаментом;
• уровень грунтовых вод;
• глубина промерзания;
• склонность грунта к пучению.

Для проведения всех расчетов можно воспользоваться любой из многочисленных бесплатных программ, которые легко найти и скачать в интернете. Также можно руководствоваться и специализированными справочниками. До начала работ следует составить четкую схему, согласно которой будет устанавливаться столбчатый фундамент своими руками. В ней должно быть отражено как общее количество опор, так и места их размещения.

Монтаж опор под строительство дома или коттеджа нужно всегда осуществлять ниже глубины промерзания. Для получения надежного столбчатого основания важно использовать высококачественные материалы. Не применяйте песок с примесью глины. При выборе цемента в магазине обращайте внимание прежде всего на срок годности, а не на низкую стоимость по акции. Все это в итоге влияет на прочность опор и может вызвать их разрушение.

Не следует возводить блочный фундамент для дома, особенно на пучинистом грунте

Когда здание строится на грунте, склонном к пучению, важно успеть все работы по его возведению сделать в один сезон. Поэтому рекомендуется начинать установку основания поздней весной или в начале лета – сразу после того, как земля прогреется.

🔨 виды опор, плюсы и минусы, возведение своими руками, отзывы.

Из данной статьи вы узнаете, какими преимуществами и недостатками обладают опорно-столбчатые основания, мы детально рассмотрим технологические особенности фундаментов данного типа и разберемся с основными нюансами строительства опорно-столбчатых оснований своими руками.



Виды опорно столбчатых оснований

В мелкомасштабном строительстве, при возведении небольших зданий из дерева либо каркасных панелей, к обустройству опорно-столбчатых оснований прибегают достаточно часто.

Рис. 1.1:  Опорно-столбчатый фундамент из ФБС блоков



Совет эксперта! популярность данного вида фундамента обуславливается его экономичностью как в плане финансовых расходов, так и в плане затрат времени, которое необходимо для создания опорно-столбчатого основания.



Существует несколько видов опорно-столбчатых оснований, каждый из которых обладает своими преимуществами и недостатками. Рассмотрим основные из них:

Это наиболее простой вариант, который отлично подойдет для строительства легких домов на плотном грунте (супеси либо сухая песчаная почва) с низким уровнем залегания грунтовых вод. Несущей способности кирпичных стоек будет достаточно для любых хозяйственных помещений и для небольших одноэтажных домиков из дерева.

Рис 1.2:  Строительство опорно-столбчатого фундамента из кирпича



• Столбчатые опоры из стальных труб;

Забетонированные металлические трубы обладают наибольшей несущей способностью среди всех видов столбчатых опор. Для строительства опорно-столбчатого фундамента используются трубы с толщиной стенки минимум в 4 миллиметра, при обязательным является покрытие труб антикоррозийной грунтовкой по металлу, которая необходима для защиты стали от повреждений под воздействием грунтовых вод.



• Столбчатые опоры из асбестовых труб;

Асбестовые трубы в строительстве столбчатых фундаментов используются в качестве наиболее дешевого варианта. При возведении основания трубы заполняются бетоном и при необходимости армируются арматурным каркасом из прутьев диаметром 10-12 мм.

Это важно! Опорно-столбчатое основание из асбестоцементных труб, помимо плотных грунтов, хорошо зарекомендовало себя на рыхлой, склонной к сдвигам почве.

Рис 1.3:  Опорно-столбчатый фундамент из асбоцементных труб



Для строительства монолитных столбов предварительно создается опалубка из досок, в которую помещается армокаркас и заливается бетон. Для фундаментов данного типа крайне необходимым является наличие уплотняющей подсыпки из песка и щебня, которая будет препятствовать как выталкиваю столбов из грунта в результате морозного пучения, так и усадкам под весом здания.

Рис 1.4:  Монолитный бетонный опорно-столбчатый фундамент



• Из фундаментных бетонных блоков;

За счет большого размера бетонных блоков такой фундамент можно возвести в кратчайшие сроки (за 1-2 дня), при этом вам не нужно ждать отвердевания бетонного раствора, как в случае с трубными стойками, а к дальнейшему строительству можно приступать уже на следующий день после монтажа фундамента.



Для строительства опорно-столбчатого фундамента могут использоваться бревна, однако ввиду множества недостатков данного материала (подверженность гниению, воздействиям грунтовых вод и невысокой несущей способности) такой вид оснований встречается достаточно редко.

Рис 1.5:  Опорно-столбчатый фундамент из бревен



Опорно-столбчатый фундамент плюсы

Для начала разберемся, в каких условиях имеет смысл обустраивать опорно-столбчатые фундаменты.

Применение любого вида столбчатых оснований ограничено весом возводимого здания — такие фундаменты не предназначены для строительства тяжелых кирпичных либо бетонных домов. Это неплохой вариант для легких одноэтажных построек из дерева, щитовых панелей и утепленных каркасов.

Рис. 1.6:  Строительство дома из бруса на опорно-столбчатом фундаменте

Совет эксперта! На опорно-столбчатом фундаменте может строиться баня, небольшой дом, гараж, хозяйственное помещение либо летняя беседка.



Среди характерных преимуществ всех типов опорно-столбчатых оснований можно выделить:

• Минимальные сроки строительства — полноценный опорно-столбчатый фундамент может быть возведен за 2-3 рабочих дня;
• Минимальная стоимость, в сравнении с ленточными и плитными основаниями, обусловленная значительно меньшим количеством требуемых материалов;
• Возможность обустройства своими руками, без привлечения спецтехники;
• Неплохая устойчивость к морозному пучению почвы, за счет чего к обустройству опорно-столбчатых фундаментов рационально прибегать при строительстве вспомогательных зданий на грунтах с большой глубиной промерзания;



Недостатки опорно-столбчатого фундамента

• Невысокая несущая способность ограничивает потенциал применения — подходит только для легких построек;
• Минимальная устойчивость к горизонтальному передвижению грунта, в результате чего велик риск перекашивания столбов — такой фундамент требует наличия надежной обвязки ростверком;
• Опорно-столбчатый фундамент не предусматривает возможность создания цокольного этажа либо подвала.

Рис 1.7:  Каркасный дом на опорно-столбчатом фундаменте из ФБС





Опорно-столбчатый фундамент из бетонных блоков

Наиболее распространенным видом опорно-столбчатых оснований является фундамент из бетонных блоков, для создания которого используются железобетонные либо керамзитобетонные блоки промышленного производства.

Железобетонные блочные конструкции обладают большим весом (до 3 тонн), из-за чего их укладка выполняется строительными кранами (на поверхности блока предусмотрены специальные петлеобразные зацепы). В мелкомасштабном строительстве такие блоки применяются крайне редко.

Керамзитобетонные блоки обладают гораздо меньшими размерами и весом, создание столбчатого основания с применением таких блоков может выполнятся своими руками.

Совет эксперта! Наиболее востребованным в частном строительстве является блок ФСБ 20*20*40 см, вес которого не превышает 30 килограмм.



Рис 1.8:  Строительство фундамента из ФБС блоков

Технология возведения опорно-столбчатого основания предусматривает шаг столбов в 2-3 метра (шаг может быть меньшим, если здание строится на проблемной почве), при этом опорные столбы должны равномерно размещаться по периметру стен постройки и обязательно присутствовать в точках пересечения стен и по углам дома.

Высота одного столба может варьироваться в зависимости от уклона строительного участка — согласно технологии, на местности с естественным уклоном опоры должны иметь неравномерное заглубление в грунт, нередки случаи, когда с одной стороны здания опорный столб сделан из двух ФБС блоков, а с другой — из пяти.

Рис 1.9:  Схема расположения столбчатых опор

Опорно-столбчатые фундаменты из ФБС, как правило, создаются с минимальным уровнем погружения в почву (в пределах 15-30 сантиметров). Обязательным условием является наличие уплотняющей подушки из песка и щебня, толщина которой должна быть не менее 20 сантиметров (по 10 сантиметров на каждый слой).

Совет эксперта! Уплотняющая подушка, перед монтажом столбов, бетонируется. Это необходимо для того, чтобы опорная поверхность была жесткой и не просаживалась под весом фундамента и самого здания.



При кладке бетонных столбов ФБС блоки соединяются с помощью цементно-песчаного раствора либо специального клеевого состава. По завершению монтажа столбы покрываются гидроизоляционным материалом — толью либо рубероидом и начинается обустройство обвязки.

Ростверк на опорных столбах из ФБС блоков может выполнятся в виде монолитной железобетонной ленты, или представлять собою сборную конструкцию из бруса, двутавровой балки либо швеллера.





Опорно-столбчатый фундамент своими руками

Рассмотрим основные этапы строительства опорно-столбчатого фундамента из ФБС блоков своим руками:

• Подготовительные работы — участок очищается от растительности и мусора, удаляется верхний плодородный слой грунта на глубину одного штыка лопаты;
• Разметка — согласно проектным данным на почву переносятся контуры стен дома, по которым отмечаются места расположения опорных столбов. Разметка выполняется с помощью вбиваемых в землю колышек из арматурных обрезков и натянутой между ними бечевки;

Рис 2.0:  Разметка участка под фундамент



• Земляные работы — далее необходимо откопать ямы, в которых будут располагаться опорные столбы.



Совет эксперта! Глубина ям должна быть больше проектной длины столбов на 25 сантиметров, которые потребуются для обустройства уплотняющей подушки и отливки ее бетоном.



• Подсыпка — в ямы засыпается 10-ти сантиметровый слой песка, который проливается водой и утрамбовывается, поверх песка размещается слой мелкого щебня аналогичной толщины;

Рис 2.1:  Схема уплотняющей подсыпки под фундамент



• Бетонирование — в ямы заливается цементно-песчаный раствор на основе цемента марки М300, поверхность которого тщательно выравнивается, после чего выжидается 2-3 дня до остаточного отвердевания бетона;
• Кладка блоков — кладка ФБС выполняется с использованием аналогичного цементно-песчаного раствора, по завершению кладки высота столбов выравнивается по одному уровню и блоки покрываются рулонным гидроизоляционным материалом либо обмазываются битумной мастикой. Затем выполняется обратная отсыпка свободного пространства в ямах, при этом почва дополнительно уплотняется ручной трамбовкой;

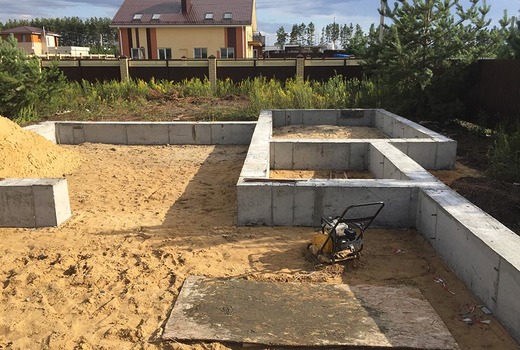

Рис 2.2:  Отсыпка столбчатых опор из ФБС блоков песком

• Обустройство обвязки — при строительстве легких зданий рациональнее всего обвязывать столбчатый фундамент брусом, для этого на стыкующихся краях бруса необходимо выпилить пазовые соединения и уложить брус по конкуру фундамента так, чтобы соединяющиеся концы бруса лежали на опорных столбиках. Фиксация ростверка на столбах выполняется с помощью саморезов.

Рис. 2.3:  Обвязка опорно-столбчатого фундамента брусом



Опорно-столбчатый фундамент — отзывы

Предлагаем вашему вниманию отзывы людей, обладающих опытом строительства опорно-столбчатого фундамента.

Олег, 30 лет, Москва:

«На опорно-столбчатом фундаменте возводил деревянную баню. Здание стоит уже почти три года, за все время никаких проблем с фундаментом замечено не было. На мой взгляд, данное основание — идеальный вариант фундамента для любых мелких построек из дерева. Выбирая материал для создания опорных столбов я рекомендую использовать ФБС блоки — они большие, за счет чего время кладки значительно сокращается, и при этом прочные и надежные, в сравнении с тем же кирпичом либо асбоцементными трубами.»





Геннадий, 32 года, Зеленоград:

«Около двух недель назад завершил строительство летней кухни — небольшого одноэтажного здания на две комнаты из каркасных панелей. На все ушло меньше недели, причем все работы — от фундамента до кровли я выполнял своим руками (помогал брат).
Решили делать опорно-столбчатый фундамент из-за его дешевизны и минимальных затрат времени на обустройство. Для создания столбов использовал ФБС блоки 20*20*40 см, кладка выполнялась на обычный песчано-цементный раствор. Результатом более чем доволен. Рекомендую.»





Наши услуги

Мы базируемся на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники, на данный момент мы готовы поставлять сваи на объект Вашей стройки с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку:



Статьи по теме



пошаговая инструкция выполнения работ своими руками

К основанию строящегося объекта предъявляются определённые требования: надёжность, прочность, выдерживание весовых нагрузок. Вид базиса выбирают в зависимости от конструкции и свойства грунта. Столбчато-ленточный фундамент подходит для возведения каркасных, панельных, щитовых, деревянных построек.

Область применения

При сооружении собственного дома используют разные виды основания. На выбор столбчато-ленточного базиса влияют характеристики строительного участка:

• характеристики грунта;
• перепады на площадке;
• уровень залегание подземных вод не более 1 метра.

Столбчато-ленточный фундамент подходит для мелкопесчаной, глинистой почвы. При строительстве на торфяном или болотистом грунте предварительно производится осушение и дренирование.

Подобный способ монтирования базиса здания широко используется в районах с сезонным подтоплением. Паводковая вода свободно проходит под перекрытием, не затрагивая несущих стен и не нанося ущерба.

Фундамент используется при строительстве на участке с большим уклоном местности более 2 метров.

Учитывая хорошие свойства защиты от вибрационных воздействий, рекомендуется возводить в районах с сейсмической активностью, возле крупных автомагистралей, железной дороги.

Подобный вид фундамента можно использовать на строительной площадке с различными характеристиками грунта.

Принципиальные моменты конструкции

Столбчато-ленточный фундамент относится к комбинированному виду и сочетает в себе:

• ленточный;
• столбчатый.

Такой вид основания выбирают для строительства тяжёлых сооружений на неустойчивой почве. Ленточный фундамент на столбах по конструкции напоминает базис на сваях. Но принципиально отличается: не надо использовать специальную технику и бурить глубокие скважины. Хозяин сможет сэкономить при строительстве.

Фундамент состоит из опорных столбов, на которые опираются железобетонные ростверки. Рамы принимают на себя весовую нагрузку объекта. В целом конструкция состоит из основных элементов:

• Рассчитанного количества железобетонных опор, опирающиеся на твёрдые слои почвы. Установка производится ниже уровня промерзания земли, минуя мягкие слои.
• Укреплённого каркаса;
• Ленточной системы, принимающей нагрузку и равномерно распределяющей между опорами. Выполняется конструкция из блоков или кирпичей.
• Вертикальных опор, воспринимающих нагрузки от несущих и внутренних стен.

Лента фундамента объединяет столбы, не воздействуя на почву.

Преимущества и недостатки

Конструкция системы имеет множество положительных моментов:

• Отличная защита от подвижек почвы и вибрационных воздействий.
• Прочность и устойчивость.
• Комбинирование различных видов материала при установке ростверка.
• Высокие теплоизоляционные свойства из-за отсутствия контакта с грунтом.
• Минимальный объём земляных работ.
• Возведение на любых строительных участках без предварительной подготовки.
• Несложно выполнить основание своими руками.

Выбирая столбчато-ленточный фундамент, хозяин будущего объекта может столкнуться с трудностями:

• Сложная подготовка проектно-сметной документации.
• Отсутствие подвального помещения.
• Сложно определить влияние пучинистости грунта, приходится предусматривать большой запас прочности.
• Сечения опоры по высоте и периметру объекта могут отличаться.

Расчёт столбчато-ленточного фундамента следует доверять только специалистам.

Используемые опоры

От материала опорных стоек зависит надёжность и долговечность сооружения. Не следует экономить на этом этапе строительства. Для возведения столбов используют:

№ п/п	Наименование материала	Свойства и особенности
1	Бутовый камень	Отличается прочностью и большим сроком эксплуатации. Для кладки нужно привлекать квалифицированного специалиста.
2	Клинкерный кирпич высоких марок	Применяют для мелкозаглубленного столбчатого фундамента. Рекомендуемая оптимальная ширина стоек составляет 40-50 сантиметров.
3	Трубы	В монтировании более рациональные, используют асбестоцементные, бетонные, металлические. Устанавливают в подготовленные углубления, армируют и заливают бетонным раствором. Работы производится быстро.
4	Бетонные опоры дополнительно укреплённые	Наиболее надёжные. Столбы можно изготовить самостоятельно или приобрести готовые сваи от завода изготовителя.
5	Деревянные столбы	Используются редко из-за небольшого срока службы. Применяют материал для обустройства основания для террасы, хозяйственных и бытовых построек.
6	Набивные и буронабивные столбы	Готовый материал изготавливается в виде железобетонных опор. При монтировании предусмотрено совместное использование. Установка производится с привлечением специальной забивной техники.

Рекомендуемая ширина опор – не менее 40 сантиметров.

Расчёт заглубления

С самого начала возведения столбчато-ленточного фундамента производятся геологические изыскательские работы. Изучаются особенности грунта на строительном участке. Исследования в специальных лабораториях обходятся недёшево. Можно самостоятельно определить состав грунта. Для этого в разных местах строительной площадки копают или бурят скважину глубиной 50-90 сантиметров. И визуально определяют слои грунта. Глубину залегания грунтовых вод можно узнать у соседей, имеющих скважины. Но это нерациональный метод. Лучше на первоначальном этапе строительства не экономить. Ведь от правильности проведённых исследований зависит надёжность и долговечность объекта.

После полученного заключения можно обращаться к проектировщикам для выполнения расчётов и проекта, выбора материала для монтажа опорных стоек. Эту работу лучше доверить квалифицированным специалистам.

На рассчитанную глубину установки опор влияют основные показатели:

• характеристики почвы;
• глубина промерзания во время минусовой температуры;
• уровень нахождения подземных вод.

Столбчато-ленточному основанию будет угрожать пучинистость почвы, если точка залегания грунтовых вод ниже точки промерзания.

Чтобы, предотвратить разрушение конструкции, столбы монтируются ниже уровня промерзания.

При вычислениях руководствуются нормативными документами. Минимальная глубина установки основания составляет 10 сантиметров.

А также учитывается нагрузка верхней части объекта:

• вид материала;
• толщина несущих стен и перегородок;
• плиты перекрытия;
• системы коммуникации;
• раствор;
• конструкция и материал кровли.

Общая нагрузка сооружения оказывает давление на опорные стойки. На прочность и устойчивость фундамента влияет грамотный расчёт, в котором учтены показатели грунта, нагрузки верхней части конструкции и монолитной ленты.

Порядок выполнения работ

После получения проектно-сметной документации можно приступать к строительству. Возведение основного части, строящегося объекта можно разделить на определённые этапы.

Подготовка и разметка участка

Производится предварительная очистка участка: выкорчёвываются деревья и кусты; снимается растительного слоя земли.

Рекомендуемая толщина снятого слоя грунта составляет 10 сантиметров.

На этом этапе работы понадобится небольшой набор инструментов и материала:

• рулетка;
• бельевой шнур;
• строительный уровень;
• прямоугольный треугольник;
• деревянные колышки.

Границы объекта и несущих стен отмечаются с помощью колышков и натянутого шнура. Углы между стенами проверяют с помощью треугольника и составляют 90 градусов. Это если не предусмотрено сложное архитектурное решение.

Земляные работы

Для рациональности установки опорных столбов выкапывают траншею по всем линиям разметки. Глубина не должна превышать 40 сантиметров, а ширина – не более 100 миллиметров. После этого приступают к формированию отверстий стойки.

Выкопав ямы, траншею следует закопать, ленточный фундамент не должен лежать на земле. Лучше засыпать песком до определённой высоты.

Установка столбов

Диаметр ям под опоры зависит от нагрузки на основание, определяется при расчёте. Для формирования углубления используют бур и лопату, если надо копать глубоко, используют шнек.

Если высота ямы более 100 сантиметров, для предотвращения осыпания делают подпорки. На дне углубления выполняется подушка из песка, толщина может изменяться от 100 до 400 миллиметров.

Перед установкой опоры, производится гидроизоляция двойным слоем рубероида. Затем элемент вставляется в яму и заливается цементно-песчаным раствором между трубой и стенкой углубления. Если для выполнения стоек заготовлена опалубка, гидроизоляционный материал закладывается на дно шурфа и заливается рабочей смесью. Такие столбы укрепляются арматурными прутами.

Трубу приподнимают на высоту 20-30 сантиметров и оставляют до полного затвердевания цемента. В случае необходимости, выполняется укрепление столбов. Это зависит от выбранного материала. После затвердевания подушки и укрепления стоек, жидкий бетон заливается в свободное пространство в углубления, а потом в полость внутри трубы.

Готовые столбы оставляют до полного высыхания, и набирать определённую прочность. Верхние концы арматурных прутьев выступают из опор на 15-20 сантиметров.

Установка ленты

После выхода на поверхность опорные столбы связываются ленточной частью конструкции. Соединительную стяжку называют ростверком, который держится на опорах.

Пошаговая инструкция строительства ленточного участка фундамента:

1. Делается каркас из арматуры и стальной вязальной проволоки. Полученный элемент приваривается к арматурным прутьям, торчащим из столбов.
2. Монтируется опалубка для заливки ростверка вокруг сваренного каркаса. Для сооружения используются доски, фанера или плиты ДСП.
3. Выполняется гидроизоляция внутренней поверхности опалубка. Для этого используется полиэтилен или мембранный материал.
4. Заливается бетонный раствор в собранную опалубку. Рабочий раствор можно приготовить самостоятельно или заказать готовый. Операция выполняется за один заход, раствор лить только горизонтально. Следует предотвращать образование вертикальных стыков, может произойти образование трещин. В залитый бетонный раствор погружается специальный вибратор. Это поможет избавиться от образования воздушных карманов.

Ростверк сохнет в течение 28 дней, за это время бетон набирает прочность. У зависимости от погодных условий на протяжении всего времени необходимо выполнять следующие процедуры:

• При большой влажности накрывать полиэтиленовой плёнкой.
• При высокой температуре — дополнительно увлажнять.

Опалубку можно снять после полного затвердевания заливки. Обязательно выполняется гидроизоляция ленточной части фундамента и засыпаются оставшиеся траншеи.

Свойства бетонного раствора

Качество бетонной смеси влияет на долговечность ленточного фундамента, а значить на срок службы возводимого объекта. Не следует экономить на качестве строительного материала.

Основными составляющими рабочего раствора являются:

• цемент;
• вода;
• щебень;
• песок;
• добавки.

Примеси добавляются для ускорения процесса застывания. Для лёгких конструкция лучше выбрать цемент марки М200, для капитальных строений отдать предпочтение М300, М400.

Используемый песок необходимо просеивать. Он не должен содержать глину, мусор, камушки. Щебень выбирают средней фракции. Вода – очищенная без вредных примесей.

Оптимальное соотношение компонентов приведено в таблице.

№ п/п	Составляющий материал	Пропорция
1	Цемент	1
2	Песок	3
3	Щебень	5

Для замешивания раствора понадобиться бетономешалка.

Столбчато-ленточный фундамент во многих вариантах строительства объекта является оптимальным решением. Технология производства позволяет сэкономить время и финансовые вложения.

Столбчатый фундамент своими руками пошаговая инструкция в 7 этапов

Преимущества, недостатки столбчатого фундамента

Для небольших домашних построек, таких как каркасный дом, гараж, летняя кухня, баня, хозяйственный блок, садовый домик, беседка, навес, терраса нет необходимости начинать строительство мощного фундамента. Для строений, у которых удельное давление на площадь поверхности не превышает 100 кг/м3, целесообразно использовать опорно-столбчатый фундамент. Такой вид основания значительно дешевле, проще, поэтому оптимально подходит для монтажа своими руками.

Строительство столбчатого фундамента собирает много положительных отзывов, из них можно выделить ряд положительных:

1. Простая пошаговая инструкция поможет спроектировать, рассчитать, сделать его самостоятельно.
2. Также нет необходимости в специальной технике, оборудовании.
3. Подходит практически для любых грунтов, в том числе промерзающих.
4. Не нуждается в дорогостоящей изоляции.
5. Позволяет использовать неровные, холмистые участки. А значит, нет необходимости выравнивать ландшафт.
6. Меньше дополнительных работ (например, не нужно рыть котлован).
7. Минимальная физическая нагрузка.
8. Самые короткие сроки возведения.
9. Способен выдержать достаточно крупную нагрузку.
10. Конструкция обусловливает долговечность (может прослужить более полувека) и прочность.
11. Устройство столбчатого фундамента позволяет разместить помещение находится высоко над поверхностью, что предохраняет от затопления.
12. Легче прокладывать инженерные коммуникации.
13. В итоге получаем очень экономичную версию.

Одновременно опорно-столбчатый фундамент выявляет мало недовольств. Здесь можно назвать:

1. Нагрузка от капитальных, тяжёлых кирпичных, многоэтажных зданий не рассчитана на данную технологию.
2. Исключается создание подвальных помещений.

1. Рассчитываем глубину заложения

Если размер, форму столба в основном можно выбрать из соображений удобства, практичности, то глубину необходимо рассчитывать своими руками. В первую очередь она зависит от грунта.

Рассчитывая глубину заложения опорно-столбчатого фундамента, советуем обращать внимание на такие его свойства:

1. Среднюю глубину промерзания, указанную для данной местности.
2. Вид, состав, подвижность. Предпочитается песчаный – у него лучше несущая способность, не скапливает грунтовые воды.
3. Торфяные, илистые виды почвы не подходят, они не справятся с нагрузкой, нужно частично либо полностью сделать ее замену на песчаную.
4. При высоком уровне вод нужно сделать дренаж, обязательную гидроизоляцию.
5. Будущая нагрузка от строения учитывается вместе с интерьером, включает также само основание.

Заглубленным называется опорно-столбчатый фундамент, который погружен в почву на 0,15-0,5 м больше уровня промерзания. Уровень промерзания берется согласно региону. Также в расчет добавляется 0,2-0,3 м для песчаной подушки. Мелкозаглубленный столбчатый фундамент, погруженный на 0,5-0,7 от толщины промерзания, используется для строений легкой нагрузки. Особенно, если столбчатый фундамент для каркасного дома неспособен противостоять морозу.

Расчетная глубина промерзания непучинистого грунта	Расчетная глубина промерзания слабо пучинистого грунта твердой и полутвердой консистенции	Глубина заложения фундамента
до 2-х метров	до 1 метра	0,5 м
до 3-х метров	до 1,5 метра	0,75 м
более 3-х метров	от 1,5 до 2,5 м	1 м
	от 2,5 до 3,5 м	1,5 м

Расчеты по будущему основанию

Для начала строительства столбчато-ленточный фундамент требует вычислений для будущих размеров, объема, характеристик, количества материала. Для этого сначала проектируют материал строения, его высоту, количество этажей, тип перекрытий, кровли, вес внутреннего обустройства интерьера, снега в этой местности, значение веса в ключевых точках, сопротивление грунта.

Нагрузка на столбчато-ленточный фундамент в среднем равняется 0,5-0,6 кг/см2. Если суммарный вес строения плюс ее основы разделить на это значение, получим необходимую площадь основания. Поскольку площадь колонны своими руками делается по удобству, разделить на нее полученное значение, получится количество нужных столбов. Детальный точный учет своими руками всех вышеописанных параметров лучше сделать, используя соответствующий пошаговый онлайн калькулятор.

2. Необходимые материалы

Чтобы опорно-столбчатый фундамент выполнить быстро, качественно, работая своими руками, нужно уже заранее запланировать необходимые материалы, инструменты, строительные приспособления. Для столбов пригодны различные материалы: деревянные сваи, бетонный раствор, блоки 20х20х40 см, кирпич, трубы из металла или асбеста, бутовый камень. Монолитный вариант опор требует запастись необходимым объемом цемента, песка, щебня, арматуры, доски для опалубки. Для строительства столбчатой конструкции фундамента своими руками набор подручных принадлежностей элементарный:

1. рулетка;
2. уровень;
3. шнур;
4. уголок;
5. лопата;
6. кирка;
7.  ручной или электрический бур;
8. колышки.

Типы столбчатых фундаментов

Инструкция строительства опорно-столбчатого фундамента допускает использование совершенно разных материалов. Конечно, для самостоятельной работы можно выбрать, исходя из их доступности. Но знайте, что каждый имеет свои особенности при постройке колонны:

• Деревянный столбчатый фундамент недолговечен, поэтому сейчас редко используется. Хотя легкие террасы удобно обустроить на деревянных столбах. Необходимый свайный диаметр – 0,15-0,2 м. Обязательно обработайте препаратами, пропитками против гниения, насекомых, горения. Для гидроизоляции подходят битумные мастики.
• Столбчатый фундамент из кирпича используется для мелко- и незаглубленной колонны. Ширину делают не менее 0,38 м.
• Самый надежный, популярный вариант своими руками – бетонные армированные колонны. Его виды — монолитный или столбчатый фундамент из блоков. Необходимая ширина столба – 0,4 м. Используются стандартные бетонные блоки 20х20х40. Трубы из металла, асбестоцемента, пластика служат в роли несъемной опалубки – внутрь вставляется арматура, заливается бетоном.

3. Разметка

Разметка под опорно-столбчатый фундамент происходит по правилам для других оснований, с тем отличием, что столбчатый фундамент с ростверком требует двухъярусной обноски. Нижний ярус – уровень столбов, верхний – уровень ростверка. Бечевки натягиваются так, чтобы они проходили по центру будущей колонны. Между ними расстояние, соответствующее проекту. Геометрически отбиваются перпендикулярные прямые.

В месте перекрещивания шнура по отвесу находят центр будущей колонны чтобы нитка не мешала проводить земляные работы, ее можно сместить на край скважины. В будущем она пригодится для общего уровня столбов, обозначения нижней границы ростверка. Сверху на одинаковом расстоянии натягивают вторую бечевку для обозначения верхней границы.

4. Рытье ям под столбы или бурение шурфов

Наконец, все приготовления закончены, начинаем строительство. Скважины под колонны, столбы, блоки 20х20х40 роют своими руками с помощью бура. Ямы глубиной до метра можно не укреплять. При большей глубине – копают откосы, вставляют дощатые крепления на распорках. Для этого берется ширина чуть больше необходимой. На дне рекомендуется делать расширение для пятки опоры, это усилит несущую способность.

5. Установка столбов, технология монтажа

Во-первых, нельзя забывать о препятствующей пучению подушке. Мелкозаглубленное основание особенно подвергается расширительным силам земли. Если грунт не осыпается, бетонный столб можно выливать прямо в земле, без использования опалубки. Иначе для нее используются такие виды материалов:

• Доски.
• Готовые металлические щиты.
• Асбестовые, металлические, керамические трубы. Больше всего в отзывах советуют использовать данный способ, особенно при рыхлой, неустойчивой холмистой почве.
• Рубероид. Сворачивается в рулон, снаружи укрепляется проволокой или арматурной сеткой.
  Монолитный вид колонны армируется продольно прутьями диаметром 12-14 мм, вертикально устанавливаются в яму и обвязываются хомутами.

Нельзя забывать о выступе над бетоном на 15-30 см, чтобы монолитно соединить столбчатый фундамент с ростверком. Бетон своими руками заливают согласно обычным стандартам.

Столбчатый фундамент из блоков скрепляют цементным раствором, причем пристально контролируют присутствие щелей. Столбчатый фундамент из кирпича также требует тщательного контроля вертикального уровня конструкции — ведь переустанавливать кладку в яме очень неудобно. После затвердевания для гидроизоляции покрывают двумя слоями битума или мастики.

6. Изготовление ростверка

Горизонтальное крепление, – ростверк, связывает столбы общей монолитной конструкцией. Тогда равномерно распределяется нагрузка и предотвращается поперечное движение дома. Обычно находится на некоторой высоте от земли. Для постройки также применяют различные наличествующие виды стройматериалов: деревянный брус, металлический профиль, монолитный бетон.

Если выбрали столбчатый фундамент с ростверком из бетона, по периметру дома, на месте несущих стен над землей крепят опалубку, сваривают арматурный каркас, заливают бетоном. Наконец, строительство столбчатого фундамента с ростверком готово.

7. Гидроизоляция столбчатого фундамента

Для продления строка службы необходима гидроизоляция со всех сторон. При формировании монолитных опор в земле можно использовать настеленные куски полиэтилена, рубероида. Основание из кирпича, дерева или бетонного блока 20х20х40 покрывают мастикой. Кроме этого, перед началом строительства стен, перекрытий опорно-столбчатый фундамент также проходит процедуру гидроизоляции.

Детальная пошаговая инструкция позволяет смело начинать строительство своими руками. Вы изучите все виды опорно-столбчатого фундамента, будете легко различать монолитный, свайный, столбчатый фундамент из кирпича, бетонные блоки и особенности их конструкции. Исключение составляет только расчет столбчатого фундамента,  из-за его тонкостей лучше проконсультироваться у специалиста.

как сделать самому, советы, рекомендации



На первый взгляд может показаться, что возвести своими руками столбчатый фундамент для дома – задача практически непосильная. Однако данное утверждение не соответствует действительности.

СодержаниеСвернуть

Особенности столбчатого фундамента

Первоначально нужно разобраться с определением столбчатого фундамента. Если упрощенно – комплекс опор, несущих на себе вес возводимой конструкции. Стойки устанавливаются в местах максимальной нагрузки – это угловые точки здания, точки соединения стен и пролеты длиннее 2,5 метров.

Дистанция между стойками, равно как и форма столбов является расчетными величинами, зависящими от ряда факторов:

• вид стоек;
• материал изготовления;
• конструкция здания;
• планируемая масса сооружения;

Стандартно расстояние бывает 1,5 — 2,5 м, диаметр в разрезе для круглых опор от 20 до 25 см. Размер для прямоугольных от 25 на 25 до 40 на 40 см. Желательно чтобы наземная часть была не менее 50 см в высоту, длина подземной части зависит от глубины закладки.

Верхние точки опор должны находиться на одном уровне, что необходимо тщательно проверить после установки стоек и скорректировать, если нужно.

Недостатки и преимущества

Прежде чем возводить столбчатый фундамент своими руками для каркасного дома, необходимо понять, в каких случаях его использование подходит, а в каких не имеет смысла, а также его плюсы и минусы.

Недостатки:

• невозможно обустроить подвал будущего дома;
• нельзя использовать на плывучих и насыщенных водой грунтах

Достоинства:

• быстрое высыхание и усадка бетона;
• незначительные затраты;
• возведение в любой сезон;
• отдельная установка каждой опоры;
• простота установки;
• доступная замена и ремонт.

Виды столбчатых фундаментов

Существуют разные основания в зависимости от параметров, формы опор в разрезе, материалов и процессов производства столбов и глубины закладки основания. В разрезе стойки бывают круглыми, квадратными, прямоугольными. Изготовить опоры возможно в монолитном виде из бетона, или в сборном из кирпичей, блоков, бута.

Классификация по глубине закладки следующая:

• для пучинистой почвы заглубленные столбы закладывают ниже точки промерзания;
• для непучинистых и малопучинистых почв с песчано-гравийной воздушной насыпью используют малозаглубленные стойки с закладкой до 70% от точки промерзания почвы;
• для незаглубленных для малопучинистых или непучинистых почв с использованием плотной песчаной подушки.

Устройство основания

Чтобы грамотно возвести столбчатый фундамент своими руками для каркасного дома, важно отчетливо понимать устройство и процесс его возведения.

Работы с грунтом

• Для начала работ необходима подготовка участка для возведения основания.
• Полная уборка мусора и снятие дерна примерно на 15-20 см.
• Выравнивание поверхности земли.
• Разметка участка колышками по плану. Колышки устанавливаются по угловым точкам будущего фундамента, соединяются шнуром, после чего по периметру сверяется точность разметки.
• Проводится разметка точек установки столбов.
• Выкапывание углублений.

Устройство опор

1. Кирпичные опоры. Отдельные ситуации дают возможность опорные стойки изготавливать из кирпича, что целесообразно делать на стабильных грунтах и в местах глубокого залегания грунтовых вод.

Укладка возможна двумя способами:

• укладка на подушку из песка;
• сооружение бетонного башмака, затем кладка из кирпича на затвердевшее основание.

Наиболее часто готовят опоры 25 на 25 см (ряд из 2-х кирпичей). Если планируется сооружение большого здания, то можно заложить по 4 кирпича – 38 на 38 см с дополнительной установкой арматуры внутрь столба.

Важно соблюдать исключительно вертикальное положение опор с регулярной проверкой отвесом или уровнем.

2. Блочные. Альтернативный вариант – стеновые или башмачные (подушечные) прямоугольные бетонные блоки размером 20 на 20 на 40 см. Вторые должны быть монтированы поверх подушки из песка в основании опор, форма стоек трапециевидная. Наиболее часто возводятся в качестве малозаглубленных или незаглубленных опор.

Применение бетонных столбов рекомендовано при низком уровне подземных вод и при неподвижных грунтах.

3. Монолитные. Подобные опоры производятся заливкой бетонного раствора в заранее установленную опалубку, круглые или прямоугольные в сечении, дополнительно армированные стальными стержнями.

4. Прямоугольные опоры. Опалубка для подобных опор сооружается из фанеры или обрезных досок. Если возведение происходит на устойчивом грунте, то опалубка создается естественным путем из стенок углублений. До заливки раствора необходимо покрыть стенки ямы гидроизоляционным материалом.

При монтировании стоек в рыхлых грунтах нужно возводить опалубку по всей высоте будущего столба, углубления выкапываются таким образом, чтобы ее без проблем установить и зафиксировать.

5.  Круглые столбы. Допускается возведение круглых в сечении опор. Для изготовления бурятся скважины 20 — 25 см в диаметре. Технология возведения совпадает с изготовлением прямоугольных опор, вместо опалубки служит рубероид, трубы из пластика или асбеста.

В некоторых случаях допустима технология ТИСЭ, когда используются специализированные буры с плугом для скважин с расширением внизу в целях увеличения площади опоры.

6. Комбинированные опоры. В ряде случаев столбчатый фундамент своими руками для каркасного дома возводится не из одного материала, а из двух. К примеру, сначала осуществляют бетонирование заглубленной части опоры, после чего возводится наземная часть, но уже с применением кирпича.

Опалубка

До возведения опалубки для обоих вариантов установки необходимо создать подушку из смеси песка и гравия высотой 30 — 50 см для малозаглубленных и незаглубленных стоек и 10 — 20 см для заглубленных стоек.

На подушке строго вертикально монтируется опалубка, закрепляемая упорами. Внутри стенки покрываются гидроизоляцией.

Опоры могут быть равномерной толщины по всей длине или с утолщенным низом – «башмаком». При этом ширина ямы для опоры должна соответствовать его габаритам. «Башмак» может быть установлен отдельно с выпуском из него арматуры, вслед за его затвердеванием опалубка опоры устанавливается сверху.

Четыре ребристых арматурных прута диаметром 10 – 12 мм составляют каркас, соединяются хомутами 6 — 10 мм в диаметре из ребристой или гладкой арматуры. Дистанция между арматурой и опалубкой более 3 мм, аналогичный зазор от подушки в целях антикоррозийной защиты металла. Обеспечить расстояние можно посредством пластиковых подставок, которые также предотвратят смещение арматуры.

При возведении опор с «башмаком» стержни устанавливаются до монтирования опалубки.

Если не планируется ростверк, то верхняя точка окончания арматуры на 5 — 6 см вниз относительно уровня заливки раствора. Предусматривается установка закладных шпилек диаметром 14 — 16 мм для соединения опор с нижней обвязкой.

Для фундаментов, где запланировано возведение ростверка, каркас выступает на 15-25 см над уровнем заливки в целях увязки с каркасом последнего.

Далее производится заливка бетонного раствора, изготовленного самостоятельно или покупного маркой не меньше М200. Заливка порционная с утрамбовкой вибратором или иными средствами. Снятие опалубки допустимо после окончательного затвердевания.

Ростверк

Можно устанавливать ростверк, можно обойтись и без его возведения. Это цельнолитая конструкция из бетона, которая служит для обеспечения равномерности нагрузки на опоры. Нижняя поверхность высокого ростверка располагается на расстоянии 10 — 20 см от поверхности грунта, низкого – укладывается на песчано-гравийную заглубленную в грунт на 15 — 10 см подушку.

Опалубка для ростверка

Чтобы установить висячий ростверк – необходимо соорудить опалубку. Здесь допустимы два способа установки: расположить днище на уровне оголовков опор, или соорудить ее на полную длину до уровня грунта, после чего засыпать пространство между грунтом и ростверком песком. Опалубка обязательно должна быть закрыта гидроизоляцией.

Важна высота опалубки, ее верх должен оканчиваться вровень с уровнем заливки бетонного раствора, или превысить его на 5 — 6 см. Высота ростверка находится в зависимости от его вида и типа сечения опор: для висячего от 25 до 30 см, для низкого основания 50 см, и ширина от 25 до 40 см.

Армирование

Каркас составляется из 1 — 2-х рядов продольно расположенной арматуры, которая соединяется поперечными стержнями или хомутами. Соединение происходит посредством мягкой проволоки. Зазор между каркасом и опалубкой не меньше 3 — 5 см, это же правило действует относительно верхней поверхности ростверка.

Арматура должна быть увязана с выпусками арматурных каркасов опор. В случае превышения длины выпусков арматуры опор над высотой ростверка, они должны быть согнуты по высшим точкам поверхности ростверка под 90°.

Закладные для продухов монтируются на этапе крепления опалубки вместе со шпильками для фиксации нижней обвязки. Диаметр последних составляет 14 — 16 мм, а ставятся они строго параллельно опорам по линии нахождения бруса нижней обвязки.

Бетонирование ростверка

Заливка бетона осуществляется тщательно, с полным покрытием арматуры и без образования полостей. Рекомендуется применять инструменты для утрамбовки раствора. По окончании процесса заливки необходимо выровнять верхний слой с тем, чтобы поверхность была ровной по всей площади. Снятие опалубки допустимо только после того, как бетон затвердеет полностью.

Использование гидроизоляции

Для тех частей, которые являются надземной составляющей опор, необходима гидроизоляция, поскольку являются уязвимыми для воздействия окружающей среды и веса здания. В целях защиты от внешних источников влаги (дождя, снега), ветра, физического и химического воздействия можно использовать рубероид или предназначенные для подобных задач растворы.

Заключение

В целом, очевидно, что столбчатый фундамент своими руками для каркасного дома – это задача вполне посильная. К тому же установка подобного основания дает возможность соорудить действительно надежный фундамент будущего дома.



Опалубка для столбчатого фундамента: из чего сделать

Большой популярностью в индивидуальном строительстве пользуется столбчатый фундамент. Это связано с его простотой и доступностью, а также довольно широкой сферой использования. Этот тип основания подходит для нетяжёлых деревянных домов, каркасных и каркасно-щитовых строений, хозяйственных построек, беседок, летних кухонь и т.п. Такой фундамент можно использовать на пучинистых, слабопучинистых, песчаных, торфянистых и болотистых грунтах. Если для изготовления опор вы выбрали бетон или железобетон, то вам понадобится опалубка для столбчатого фундамента. В нашей статье мы расскажем, как правильно и из чего её сделать.

Разновидности опалубок

Главное назначение опалубки – формирование конструктивного изделия и придание дополнительной прочности всей конструкции

Главное назначение опалубки – формирование конструктивного изделия и придание дополнительной прочности всей конструкции. Любая опалубка должна справляться со следующими задачами:

• Опалубочное изделие должно легко выдерживать давление бетонного раствора без подвижек и прогибов.
• В процессе заливки и застывания бетона заданная опалубкой конфигурация конструкции не должна меняться.
• Монтаж и демонтаж изделия должен выполняться максимально просто и быстро.
• Опалубочная конструкция должна обеспечивать высокую герметичность и не допускать утечек бетона.

Все опалубки делятся на два вида:

1. Несъёмные – такие изделия быстро и просто монтируются, не нуждаются в демонтаже после застывания бетона. Они остаются частью фундаментной конструкции. Преимущества этих конструкций состоит в дополнительном усилении фундамента за счёт используемого для опалубки материала.
2. Съёмные – обычно изготавливаются из досок или деревянных щитов. После схватывания бетона конструкция разбирается.

Выбор материала

Опалубку для столбчатого фундамента можно сделать из разных материалов

Опалубку для столбчатого фундамента можно сделать из разных материалов. Это может быть конструкция из стали или древесины. Также применяются металлические, асбестоцементные или пластиковые трубы, которые являются несъёмной частью фундамента.

Для изготовления съёмной опалубки чаще всего используют древесину. Для этих целей подходят доски шириной 15-20 см и толщиной 25-40 мм. Доски крепятся к каркасу из деревянных брусков. Таким образом, формируется коробка для заливки бетонного раствора.

Рекомендуем к прочтению:

Помимо досок для этих целей можно использовать:

• ДСП;
• водостойкую ламинированную фанеру;
• стальные листы (они собираются в единую конструкцию при помощи болтов и стальных уголков, устанавливаемых с внешней стороны).

В некоторых случаях (плотный не осыпающийся грунт) используется опалубка из рубероида. Но такой вариант подходит больше для буронабивных свай, монтируемых на большой глубине. Такая несъёмная опалубка будет одновременно выполнять функции гидроизоляции фундамента. Однако при устройстве мелкозаглублённого фундамента на пучинистых грунтах такой вариант лучше не использовать по следующим причинам:

• поскольку силы пучения направлены вверх по касательной к опорам, они могут вызывать то, что несвязанные с грунтом опоры будут выдавливаться из земли;
• в итоге под подошву или плиту будет набиваться земля, что не позволит столбу стать на проектный уровень;
• всё это приведёт к постепенной деформации конструкций здания и растрескиванию.

Совет: если вы хотите сэкономить, то опалубку можно сделать из горбыля. Его ровные гладкие стороны можно использовать для формирования внутренней поверхности короба под опоры.

Технология изготовления опалубки из досок

Чтобы сделать опалубку своими руками, вам нужно запастись следующими инструментами и материалами:

• гвозди;
• молоток;
• рулетка и уровень, карандаш;
• ножовка;
• доски и бруски.

Проще всего сделать опалубку для столбчатого фундамента из досок, поэтому именно такой вариант изготовления этой конструкции мы и рассмотрим поэтапно:

Рекомендуем к прочтению:

Подготовительные работы

При помощи шнура, уровня и колышков выполняется разбивка контуров будущего сооружения

1. Сначала нужно подготовить территорию для строительства. Участок очищается от мусора, ненужных зелёных насаждений. При помощи шнура, уровня и колышков выполняется разбивка контуров будущего сооружения. Определяются и помечаются места выполнения ям под столбы.
2. Приступаем к копанию ямы. Её глубина зависит от типа используемого фундамента (заглублённый, мелкозаглублённый или незаглублённый). При этом стоит учесть, что дно ямы должно быть ниже отметки установки опоры на 100-150 мм для выполнения песчаной подушки. Ширина ямы зависит от используемой опалубки. Для установки досок и распорок ширина котлована должна быть больше на 20 см с каждой стороны, чем габариты опор. Если используется несъёмная опалубка из труб, то яма бурится на 2-5 см больше, чем диаметр опоры.
3. После этого дно котлована трамбуется и засыпается песком либо смесью песка и щебня. Высота слоя 100-150 мм. Прослойка смачивается водой и тщательно трамбуется.
4. Чтобы в процессе заливки бетона влага из него не впитывалась в грунт (это может привести к снижению прочности конструкции), поверх песчаной подушки укладывается слой рубероида или плотного полиэтилена.

Подготовка и сборка опалубки

Формируются щиты из досок, которые крепятся к брускам в яме при помощи гвоздей и шурупов

1. Доски для опалубочной конструкции необходимо подготовить. Если их поверхность неровная, её ошкуривают для получения нужной гладкости. В случае использования труб для несъёмной опалубки их нарезают на отрезки нужной длины.
2. Для формирования каркаса в углы ямы вбивают деревянные бруски нужной высоты.
3. После этого формируются щиты из досок, которые крепятся к брускам в яме при помощи гвоздей и шурупов. Для получения большей герметичности конструкции и более гладкой поверхности доски с внутренней стороны покрываются полиэтиленовой плёнкой. Это дополнительная мера облегчит процесс снятия опалубки после застывания бетона.
4. Чтобы после заливки бетонного раствора доски не распёрло, с обратной стороны устанавливаются косые распорки из деревянных брусков. Обычно такие распорки крепятся по углам конструкции и в центральной части каждого щита.

Совет: вместо распорок можно использовать шпильки, которыми стягиваются стенки опалубки.

В процессе установки опалубочного изделия необходимо строго контролировать вертикальность всех конструкций при помощи уровня. Также стоит стараться не допускать возникновения больших щелей между досками, в которые может вытекать раствор. Щели шириной более 4 мм лучше заделать подручными средствами, чтобы защититься от утечек бетона. Высота щитов опалубки должна быть на несколько сантиметров выше уровня заливки бетонного раствора.

Заключительный этап

Перед тем как заливать бетон, стоит выполнить гидроизоляцию

1. После установки опалубочной конструкции необходимо проверить короб на герметичность и вертикальность.
2. Перед тем как заливать бетон, стоит выполнить гидроизоляцию. Для этого внутренняя поверхность короба выстилается рубероидом. Швы межу отдельными листами соединяются методом горячего плавления.
3. После этого в подготовленную опалубочную конструкцию можно опускать арматурный каркас. Он выставляется при помощи уровня по вертикали и фиксируется распорками. При его установке стоит помнить, что все металлические конструкции каркаса должны быть защищены от коррозии не менее чем 5-ти сантиметровыми слоем бетона.
4. После этого можно приступать к заливке бетонного раствора.
5. Опалубка снимается через 4-5 дней.

Опалубочная конструкция из труб

Наибольшую прочность всей конструкции придают металлические трубы, которые берут на себя часть нагрузок

Поскольку основная нагрузка воспринимается железобетонной начинкой несъёмной опалубки, выбор материала для её изготовления не ограничен. Это могут быть и пластиковые канализационные трубы, и изделия из асбестоцемента. Наибольшую прочность всей конструкции придают металлические трубы, которые берут на себя часть нагрузок.

Работы по установке опалубки ведут в такой последовательности:

1. После подготовки территории для строительства и выполнения разметки можно бурить скважины под опоры. Глубина скважины должна быть на 10-15 см больше проектной отметки низа опор для выполнения подошвы, которая защитит всю конструкцию от сил пучения. Ширина скважины подбирается, исходя из диаметра опор и труб, и должна быть на 5-10 см больше.
2. После этого в скважину опускается труба.
3. В неё заливается немного цементно-щебёночной смеси. Затем труба приподнимается на 10 см и фиксируется в таком положении. При этом нужно контролировать и вертикальность трубы. Она фиксируется распорками в скважине.
4. После застывания бетона на дне можно устанавливать арматурный каркас в трубу и заливать бетон.
5. Такую опалубку снимать не нужно.
