Как сделать наждак своими руками
Каждый хозяин, так или иначе, сталкивается с ситуацией, когда ей необходимо заточить ножи, ножницы и другие острые предметы, которые с течением времени затупляются. Можно каждый раз обращаться к мастеру и платить за его услуги немалые деньги или приобрести готовый наждак, а можно проявить смекалку и порадовать свой кошелёк, сделав наждак своими руками.
Основные материалы и инструменты
Принцип работы самодельного устройства
Для того чтобы сконструировать самодельный наждак, необходим электрический двигатель, оставшийся после эксплуатации старой бытовой техники.
Именно электродвигатель запускает изделие в работу, вследствие чего предварительно заточенные на токарном оборудовании насадки, установленные на вал движка, достаточно зажимают наждачный круг.
Как выбрать электродвигатель
Чаще всего мастера выбирают в качестве двигателя электрический прибор, оставшийся от стиральной машины старого производства, например «Волга», «Сибирь» или «Вятка». Как известно, оборудование, сделанное во времена совдепа, отличалось высоким качеством, поэтому двигатели тоже были достаточные мощные, с высокими показателями реверса. От подобной стиральной машины вам пригодится и выключатель с ручным механизмом пускателя.
Основной сложностью, с которой предстоит столкнуться, является точное размещение точильного камня непосредственно на валу движка. На валу не всегда имеется резьба, величина отверстия в камне также может не соответствовать с размером вала. Справиться с этой задачей позволит специально выточенная деталь, которая сгладит размерное несоответствие.
Предельный лимит оборотов, использующийся в наждаке, насчитывает 3000 оборотов в минуту. Этот нюанс нельзя не учесть, ведь большая частота вращений может стать причиной разрыва точильного камня. Предпочтительно применять дома изделие с двигателем от 1000 до 1500 оборотов.
Однако при желании можно изготовить и более прочный наждак своими руками, для этого достаточно зафиксировать качественный фланец. Мощное устройство может понадобиться скорее не для заточки, а полировки разных поверхностей.
Так, мощность износостойкого станка должна составлять 400 Вт, в домашних условиях хватит приспособления с мощностью 100–200 Вт.
Процесс изготовления
Выточка фланца
Как известно, фланец соединяет движок и камень. Если у вас отсутствует опыт работы на токарном станке, обратитесь за помощью к специалисту, предоставив подробный чертёж будущего устройства, с замерами диаметра камня на внутренней поверхности и величины вала.
Сделанный фланец необходимо правильно насадить на вал, зафиксировать результат крепёжными элементами, к примеру, болтом и гайкой, предпочтительно воспользоваться дополнительной шайбой с резьбой, расположенной по левой стороне.
В зависимости от вектора вращения вала, на крепежах образуется резьба. Вращение по часовой стрелке требует левостороннего нарезания резьбы, против часовой стрелки – правостороннего. Таков принцип закручивания гайки, если им пренебречь – деталь будет раскручиваться, а камень, скорее всего, слетит с установленного места, что травмоопасно для человека, который работает с наждаком.
Однако не у всех есть возможность сделать наждак своими руками с точечными втулками определённого размера, как того требует технология. Справиться с этой ситуацией в домашних условиях помогут куски труб, щели и пустоты, образовавшиеся между втулками и валом, можно скрыть путём подмотки текстильной изолентой. Ещё один вариант — последовательное размещение меньшей втулки в большей.
Наматывая изоленту, следуйте равномерности. Втулка производится из трубы, диаметр которой составляет 32 мм, совпадающей с внутренним диаметром наждачной окружности. После чего круг нужно расположить поверх втулки.
Учёт направления работы наждака
Перед тем как сделать наждак своими руками, определитесь с вектором его работы. Для удобства вы можете самостоятельно поменять направление оборотов, которые делает ротор. Если движок взят из стиральной машины, его можно считать асинхронным, а, значит, препятствий для изменения направления вращений нет.
Найдите обмотки, предназначенные для пуска и работы, воспользуйтесь тестером. Как отличить пусковую и рабочую обмотки? Показатель сопротивления первой достигает 30 Ом, рабочей — 12 Ом. Рабочий элемент подключается к электросети 220 Вт, пусковой работает при присоединении одного конца к одному из выводов, находящихся на катушке, вторым концом достаточно прикоснуться на короткое время к следующему выводу и сразу же отложить в сторону.
Самостоятельный монтаж наждака
После того как самодельный наждак сконструирован, приступайте к его фиксации на верстаке. Снимите с техники кронштейн и зафиксируйте изделие к верстаку с помощью болтов. Разместите двигатель по горизонтали. Чтобы уменьшить степень вибрации, возникающую в процессе установки, наденьте на уголок окантовку, выполненную из резинового кусочка эластичного шланга.
Техника безопасности предусматривает создание специального кожуха, который защитит от откалывающихся обломков круга с абразивом. Воспользуйтесь толстым металлическим кольцом (полосой), величиной 2–2,5 мм.
Располагайте наждак так, что вам было удобно с ним работатьПод рабочей деталью следует зафиксировать небольшой кусок оцинкованного листа, который послужит для верстака хорошей защитой от летящих огнеопасных искр. Не забудьте надеть специальные очки.
Наждачный станок будет более полноценным и профессиональным, если вы используете оргстекло, толщина которого составляет 5 мм, оно фиксируется к кожуху движка. По желанию можно сконструировать самодельный наждак со стеклом, откидывающимся под углом 180 градусов. Удобства добавит подручник, на который можно опереться.
Заключение
Вы уже убедились в том, что собрать наждак своими руками можно и в домашних условиях. Немного усердия, терпения, и полезное устройство будет сконструировано.
Следуйте пошаговой технологии, описанной выше, не пренебрегайте основным правилами техники безопасности, отнеситесь к процессу ответственно, всё в ваших руках.
Как сделать наждак своими руками
В хозяйстве постоянно возникает потребность в том, чтобы наточить ножи и другие бытовые предметы. Некоторые обращаются за помощью к платным услугам, а другие находят оригинальное решение, сделав собственный наждак. Как сделать наждак своими руками в домашних условиях? Об этом вы сможете узнать из этой статьи, в которой содержится опыт большого количества самоделок.
Зачем он нужен
Наждак необходим для выполнения самых разных работ. Например, это может быть заточка сверл. В процессе работы сверла греются и, как следствие, затупляются. Выбрасывать их и покупать новые совсем нелогичное решение. Тем более что с наличием наждака можно заточить сверла самостоятельно. Это касается и кухонного ножа. Пожалуй, не одна домохозяйка просит своего мужа наточить нож. Обычное трение ножа об нож затруднительное занятие, тем более что такая заточка не будет долгосрочной. По этой причине иметь собственный наждак дома всегда только в плюс.
Хотя, безусловно, можно не тратить время на изготовления самодельного устройства, так как можно купить готовый наждак, все же, при наличии всех необходимых деталей, почему бы и не смастерить наждак самостоятельно?
Заготовки
Одним из важных компонентов самодельного наждака является переходное устройство с фланцем. Его можно сделать на токарном станке. Что для этого необходимо?
- Составить эскиз.
- Обозначить размеры диаметра вала двигателя.
- Диаметр внутреннего отверстия шлифовального камня.
Что касается изготовления фланца, то его можно сделать отдельно или непосредственно на переходнике. В зависимости от направления вала, должно быть выбрано направление нарезки резьбы. Если вал движется по часовой стрелке, то резьба левая, и ровно наоборот. В таком случае гайка в процессе работы наждака будет закручиваться произвольно. А это, в свою очередь, сделает эксплуатацию наждака безопасной.
Как быть если отсутствует подходящий цилиндрический материал для втулок переходника? В таком случае возьмите толстостенную трубу. Образовавшийся зазор между втулкой и двигателем можно заполнить тканой изолентой. Однако этот вариант не самый надежный.

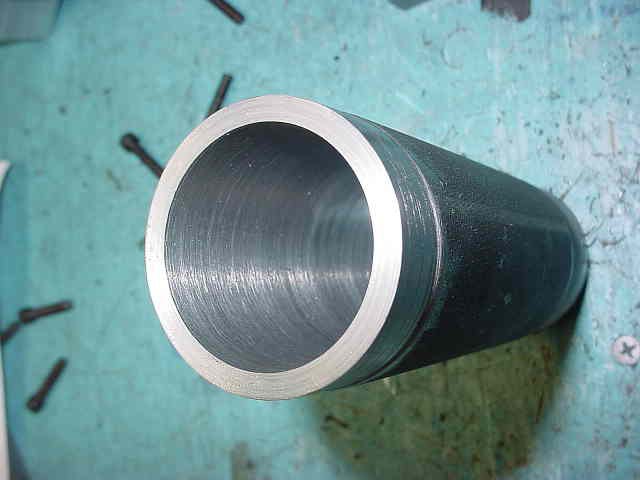

Чтобы не пришлось подматывать, можно использовать металлическую трубу, наружный диаметр которой 32 мм. Она оденется довольно-таки просто и надежно.
Электродвигатель
Очень часто наждак изготавливается из двигателя стиральной машинки. На вал двигателя необходимо одеть наждак и зафиксировать его на нем. Так, можно использовать двигатель от стиральной машинки «Вятка», «Рига» и т. п. Эти и подобные двигатели обладают достаточной мощностью. Также потребуется взять от таких устройств и пускатель.
Рекомендованное количество оборотов для наждака 1000–1500 в минуту. Если обороты превышает 3 тыс., то это может привести к разрыву круга. Чем выше мощность двигателя, тем крепче потребуется наждачный круг, а также крепление для него.
Что касается мощности, то достаточно будет 100 или 200Вт. Если необходимо затачивать крупные детали, то двигатель может достигать мощности до 400 Вт.
Сборка и монтаж
К креплению наждака следует отнестись внимательно. От качества крепления напрямую зависит безопасность его эксплуатации. Для крепления к верстаку рекомендуется использовать кронштейны. Также следует использовать уголок с резиновой прокладкой для уменьшения вибрации. Обязательно сделайте защитный кожух, который защитит ваши глаза и другие открытые участки тела от попадания осколков. Кожух делается из полоски металла толщиной до 3 мм. Вырезаете полоску и закрепляете ее в форме полукольца на наждаке.
Также учтите, что при заточке металлических изделий могут образовываться искры. Чтобы защитить верстак (особенно если он деревянный) от возгорания, под низ рекомендуется установить металлический лист.
Работать на точильном агрегате рекомендуется только в защитных очках и перчатках.
Установленный станок
Чтобы увеличить качество защиты, на кожух двигателя можно закрепить оргстекло толщиной до 5 мм. Закрепив его на навески, его можно будет откидывать.
Не менее важно обращать внимание на технику безопасности. Нельзя работать на верстаке в одежде, рукава которой свисают.
Защита
Так, мы рассмотрели с вами особенности изготовления самодельного наждака. Если вы имеете собственный опыт в этой работе, то пишите свои комментарии в конце этой статьи. Для начинающих мастеров, рекомендуем дополнительно просмотреть подготовленный видеоматериал.
Видео
Как сделать наждак своими руками? Наждак своими руками (чертежи)
Достаточно часто домашние мастера испытывают необходимость в использовании наждака. Он может потребоваться, когда затупились ножи или ножницы, а также другие режущие инструменты, требующие заточки время от времени. Приобретать такое оборудование многие специалисты не спешат по той причине, что оно стоит очень дорого. Не нужно говорить и о частных потребителях, которые используют подобное оборудование не столь часто, как профессиональные мастера.
Самостоятельное изготовление наждака
Наждак своими руками можно изготовить, если вы располагаете движком от старой бытовой техники, его можно применить в дело. Для начала нужно выбрать электрический двигатель, который бы подошел для изготовления описанного оборудования. Довольно часто для конструирования используют двигатели от старых стиральных машин по типу «Вятки», «Волги» или «Сибири». Подобная техника обладает довольно мощным мотором.
Помимо прочего, у стиральной машины можно позаимствовать выключатель, который имеет пускатель. Несмотря на то что проведение данных работ может показаться довольно простым, наждак своими руками изготовить весьма сложно. Например, в качестве одного из главных вопросов выступает то, как на вал мотора можно насадить точильный камень. Это обусловлено тем, что там не всегда есть резьба. Кроме того, диаметр отверстия камня может не совпадать с диаметром вала. По этой причине нужно подготовить специальную точеную деталь.
Определение параметров
Для того чтобы смастерить наждак своими руками, нужно первоначально определить его параметры. Довольно часто для изготовления такой установки в домашних условиях используются асинхронные двигатели. Для наждака можно применить предельную оборотистость, которая равна 3000 оборотам в минуту. Если использовать более внушительную частоту вращения, то можно столкнуться с проблемой разрыва точильного камня. Предпочтительней в домашних условиях применять мотор, который имеет обороты в пределах 1000-1500. Если использовать электродвигатель на 3000 оборотов в минуту, то нужно подготовить достаточно прочный камень. Помимо прочего, будет необходим качественный фланец. Наиболее часто большие обороты моторов используются не для проведения заточки, а для полировки деталей.
Для того чтобы изготовить наждак своими руками, не обязательно использовать мощный электромотор. Для самодельного точильного станка более приемлемой мощностью является предел в 100-200 Вт. Можно использовать трехфазные и однофазные электромоторы.
Подготовка фланца
Перед тем как сделать наждак своими руками, нужно подумать над тем, как обеспечить соединение двигателя с камнем. Для этого подготавливается фланец. При проведении такого рода работ предпочтительнее использовать услуги токаря. А вот остальное – это уже дело техники и вопрос наличия подручных материалов. Предстоит подготовить фланец, который насаживается на вал, а также укрепляется шайбой. Необходимо учесть, что на гайке и фланце должна быть подготовлена резьба в зависимости от направления вращения вала электромотора.
Если изготавливая наждак своими руками, чертежи которого предстоит рассмотреть до момента начала работ, вы будете использовать систему, в которой вращение происходит по часовой стрелке, тогда должна быть подготовлена левосторонняя резьба и наоборот. Если этот фактор не учесть, тогда гайка будет работать на раскручивание. Это непременно приведет к тому, что камень может слететь. Если для изготовления втулок определенного диаметра нет подходящего оборудования, можно использовать куски труб, а полученный зазор между валом и втулками мотора необходимо компенсировать подкруткой из изоленты. Следует выбирать ту, что имеет тканевую основу. Необходимо надеть втулки одну на другую. При этом, наматывая изоленту, нужно соблюдать равномерность.
Совет мастера
Изготавливая наждак своими руками из стиральной машины, втулку нужно изготовить с применением трубы, диаметр которой равен 32 миллиметрам. На нее следует надеть наждачный круг. Подобная система втулок будет укреплена на валу достаточно прочно.
Рекомендации специалиста
Если работы производятся в домашних условиях, тогда можно подготовить резьбу с помощью метчика, при этом нужно будет зажать в тисках вал мотора. Перед тем как изготовить наждак, нужно определить направление его работы. Это очень важно.
В наждаке, изготовленном своими руками, можно корректировать направление вращения ротора. Нужно будет найти пусковую и рабочую обмотку с помощью тестера. Уровень сопротивления обмотки довольно часто равняется 12 Ом, а вот пусковой приближается к 30. Рабочая обмотка должна быть подключена к сети 220 вольт, а вот пусковую нужно подсоединить одним концом к выводу катушки, тогда как другим необходимо коснуться ко второму выводу обмотки, а после отбросить его.
Особенности изготовления инструмента
Наждак электрический своими руками довольно часто изготавливается в домашних условиях без использования пусковой катушки. В данном случае после включения обмотки в сеть необходимо запустить абразивный камень в определённую сторону с помощью рук, после этого станок заработает самостоятельно.
Проведение установки наждака
Давайте рассмотрим, как изготовить наждак из стиральной машинки своими руками. Сначала нужно будет определить, как правильно произвести его установку на верстаке. Это можно сделать с помощью кронштейна, который снимается со стиральной машины. Закрепление можно произвести с помощью болтов. Мотор с другой стороны опирается на угол, который его удерживает в горизонтальном положении. Помимо прочего, он обладает вырезом, который полностью повторяет очертание корпуса мотора.
Для того чтобы уменьшить силу вибрации, на угол нужно надеть окантовку, выполненную из резинового куска шланга. Избежать получения травм от работающей пилы и летящих обломков абразивного круга при использовании станка можно методом изготовления кожуха. Его предпочтительнее выполнить из стали. Выбрать для этого нужно полотно, толщина которого равна 2,5 миллиметров. Это может быть полоса металла, которую нужно свернуть по форме полукольца. Под рабочей поверхностью наждачного круга необходимо будет произвести крепление листового оцинкованного элемента, который станет защищать верстак от воздействия летящих искр, образовывающихся во время работы. Все действия для собственной безопасности следует производить с помощью специальных очков.
В заключение
В качестве приспособлений для оборудования можно применить оргстекло, толщина которого должна быть равна 5 миллиметрам. Его укрепляют на кожухе двигателя, при этом необходимо использовать навесок. Крепления следует провести таким образом, чтобы можно было осуществить откидывание элемента на 180 градусов.
Также нужно сделать подручник, который необходим для прочного и надежного упора обрабатываемой детали. Все работы можно произвести самостоятельно, не прибегая к помощи мастера. Для этого нужно будет запастись соответствующим инструментом и материалом. Кроме того, никак не обойтись без рекомендаций, которые были представлены в статье.
Как сделать наждак своими руками
Безусловно, вы не раз слышали о пользе наждака в домашнем хозяйстве, даже если вы не являетесь любителем мастерить поделки своими руками. Ведь в каждом жилье найдутся ножи, ножницы и другие колющие и режущие инструменты, которые время от времени требуют заточки. А вот цена наждака в большинстве торговых точек вас не порадует! И поэтому почему бы не задуматься о самостоятельном изготовлении этого невероятно полезного инструмента?
Содержание:
- Предназначение наждака
- Наждак своими руками
Предназначение наждака
Многие люди используют сверла для того, чтобы получить отверстия в металле при помощи сверлильного станка или дрели. Через определенное время сверло начинает сильно греться и хуже сверлить, из-за того что оно затупилось. И все это происходит довольно быстро, если дрелью сверлить на повышенных оборотах. Бывают такие случаи, когда сверло посредине обламывается, если его «закусило» при выходе из металла, а деталь при этом была не закреплена.
Соответственно, тупым инструментом работать — одно мучение. В наше время мало кто помнит, как раньше ходили по домам точильщики инструментов с небольшими переносными точилами и занимались заточкой всевозможных инструментов, в том числе и ножей. В наше время можно, конечно, пойдя в магазин, купить совершенно новый инструмент с заводской заточкой, а также можно заточить сверло в домашних условиях.
Чтобы заточить сверла, следует воспользоваться покупным заточным станком, а также можно заточить при помощи изготовленного своими руками наждака. Заточный станок является нужной и незаменимой вещью в хозяйстве. С помощью его затачивается практически любой инструмент, а также он может использоваться для шлифовки древесины.
В каждом магазине инструментов продаются электрические наждаки. Довольно большой их выбор. Приобрести можно как совсем небольшой наждачок для того, чтобы затупившиеся режущие инструменты поправлять, так и довольно мощный точильный станок, с помощью которого можно сточить большой слой металла с любой детали.
Лучшим приобретением будет двухсторонний электронаждак, с одной стороны которого находится чистовой, а с другой черновой шлифовальные круги. Эти круги для предупреждения травм должны иметь защитные кожухи — на случай разрушения или повреждения круга пре работающем двигателе. Также желательно, чтобы были у электроточила регулируемые рабочие упоры для затачиваемых инструментов и искрозащитные щитки с защитным стеклом.
Довольно удобными являются электрические наждаки, у которых регулируется скорость вращения. При снятии большого слоя нужно использовать повышенную скорость, а саму «доводку» режущей кромки делать лучше на малых оборотах. Это исключит, конечно, подгорание металла. Время от времени при заточке инструмента необходимо его охлаждать в ванночке с водой.
Наждак своими руками
В руках каждого мужчины может оказаться движок от бытовой техники, и в голове сразу начинает ютиться вопрос, как сделать наждак своими руками из подручных материалов. Для этого используются всевозможные электродвигатели, на вал которых устанавливают выточенные специально на токарном станке насадки, что предназначены для зажима наждачного круга.
Выбор электродвигателя
Для такой цели обычно используют двигатели от стиральных машин старого производства, таких как «Волга», «Рига», «Сибирь», «Вятка» и т.п. На таких машинках двигатели довольно мощные и реверсные. Также от таких стиральных машин используются выключатели с пускателем.
Несмотря на то, что кажется это довольно просто, из двигателя от советской стиральной машинки самодельный наждак совсем не просто скомпоновать. К примеру, одним из основных вопросов является, как на вал двигателя насадить точильный камень. Там ведь не всегда имеется резьба, а диаметр отверстия камня может с диаметром вала не совпадать.
Поэтому нужна специальная точеная деталь, которая эту несоразмерность компенсировала бы. Чтобы сделать своими руками самодельный наждак, нужно знать его будущие параметры. В большинстве случаев для изготовления в домашних условиях наждака используют обычно асинхронные электродвигатели.
Для наждака считается предельной оборотистость около 3000 оборотов в минуту. Точильный камень при очень большой частоте вращения просто может разорваться. Лучшего всего пользоваться в домашних условиях двигателем с 1000 – 1500 оборотами в минуту. Если будет использоваться электродвигатель на 3000 оборотов в минуту, должен присутствовать довольно прочный камень, и изготовлен качественный фланец. Чаще всего используются большие обороты двигателя не для заточки, а для полировки изделий.
Для того чтобы наждак сделать своими руками, не обязательно стоит использовать для таких целей мощные электродвигатели. Хотя говорят бывалые мастера, что для самодельного точильного станка приемлемой мощностью является 400 Вт, а для домашнего использования хватит двигателя с мощностью около 100 – 200 Вт от советской стиральной машинки. Конечно, он является мало оборотистым, но это очень хорошо.
Можно применять для изготовления наждака своими руками трехфазные и однофазные электродвигатели. В однофазную сеть включаются и те, и другие. Аппарат подключается к однофазной сети через конденсатор.
Выточка фланца
Для соединения двигателя и камня нужно выточить фланец. Для таких целей лучше всего обратиться к токарю с чертежом наждака, размерами внутреннего диаметра камня и диаметра вала двигателя. А остальное — это дело техники и наличие подручных материалов.
Придется вытачивать и сам фланец, который на вал насаживается, а также фиксируется болтом, и гайку, и шайбу с левой резьбой. Также учесть нужно, что на гайке и фланце нарезается резьба, зависимо от направления вращения нашего вала электродвигателя. Если по часовой стрелке происходит вращение — то тогда должна быть резьба левосторонней, если вдруг наоборот — резьба должна быть правосторонней. Во время работы настольного наждака гайка наждака так самопроизвольно будет закручиваться. Если пренебречь этим фактором, гайка работать будет на раскручивание, и поэтому камень может слететь. И, конечно, это крайне опасно.
Что же все-таки делать, если для изготовления точечных втулок определенного диаметра нет возможности? В таком случае могут пригодиться куски труб подходящего диаметра, а зазоры между втулками и валом двигателя получится компенсировать подмоткой изоленты тканевого типа между втулок. Кроме того, можно надеть втулки одна на другую.
В этом случае самое главное при намотке изоленты – соблюдать равномерность, чтобы избежать при вращении образования больших биений. Втулку изготавливают из трубы диаметром 32 миллиметров, равной внутреннему диаметру наждачного круга. На неё надевается непосредственно наждачный круг, что мог сесть с натягом без подмотки.
Такая система втулок довольно плотно на валу сидит. А вот при помощи болта и шайб фиксация обязательна. В домашних условиях в валу вы сможете нарезать резьбу при помощи метчика, при этом зажав в тисках вал электродвигателя. Необходимо в этом случае определить правильно под резьбу диаметр отверстия.
Направление работы
Перед тем, как сделать наждак в домашних условиях, нужно выяснить направление его работы. В наждаке, сделанном своими руками, можно изменить направление вращения ротора. Если, к примеру, двигатель от машинки стиральной, то он является асинхронным, то есть при переключении соответствующих обмоток можно поменять направление вращения. Также в моторах от бытовой техники старого производства бывает 3 – 4 вывода. К примеру, при 4 выводах изменить направление вращения не составит большого труда.
Для этих целей находим пусковую и рабочую обмотку при помощи тестера. Уровень сопротивления рабочей обмотки, как правило, равняется 12 Ом, а пусковой составляет близко 30 Ом. Рабочая обмотка подключается к сети 220 Вт, а пусковая подключается надежно одним концом к одному выводу катушки, а вторым концом нужно коснуться кратковременно ко второму выводу обмотки и после этого сразу отбросить его (используют для этого обычно специальные реле). Если вы используете конденсаторный двигатель, то схема включения будет иной.
Значит, ваш наждак крутиться будет в одну сторону, а если, к примеру, поменять выводы пусковой обмотки местами, то соответственно вращаться будет двигатель в противоположную сторону. Можно вообще в принципе обойтись без катушки пусковой, в этом случае после включения рабочей обмотки в сеть нужно абразивный камень крутнуть в определенную сторону, и станок после этого заработает.
Установка наждака
После того, как сделали самодельный наждак, следует выяснить, как его правильно установить на верстаке. Это делается при помощи кронштейна, который также снимается со стиральной машины и крепится к верстаку болтами. Двигатель с другой стороны опирается на угол, который его поддерживает в горизонтальном положении, а также имеет вырез, что полностью повторяет форму корпуса двигателя. Чтобы уменьшить вибрацию, на уголок надевается окантовка, сделанная из резинового куска шланга.
Для избегания получения травмы от пилы и летящих обломков абразивного круга при работе на точильном станке, сделанном своими руками, необходимо сделать кожух. Изготовить лучше всего его из металла потолще — 2 – 2,5 миллиметра. Это может быть свернутая в полукольцо полоса металла.
Под рабочим органом наждака непосредственно нужно прикрутить небольшой кусок листового оцинкованного железа, который защитит верстак от искр во время работы. Все работы в целях собственной безопасности необходимо проводить в специальных для этого очках или использовать другую защиту.
В качестве приспособлений для наждака использовать можно оргстекло, толщиной 5 миллиметров. Такое стекло крепится к кожуху двигателя при помощи навесок, оно может откидываться на 180 градусов. Также для полноценности станка необходимо для упора обрабатываемой детали сделать подручник.
Конечно же, в пользе электрического точила нельзя усомниться! Ведь не будешь каждый раз использовать новый топор или сверло. Да и покупать для этого наждак как-то дороговато. Но выход есть, стоит только потратить немного времени и собрать наждак своими руками. Следуйте внимательно нашим инструкциям, предусмотрите необходимую защиту станка и не пренебрегайте требованиям безопасности во время работы.
Наждак своими руками: схемы, устройство (видео)
Сделать наждак своими руками совсем нетрудно, особенно учитывая то, что комплектующие для него доступны и стоят недорого. Такое устройство станет незаменимым в хозяйстве, так как позволяет быстро и качественно затачивать инструменты, кухонные ножи, шлифовать поверхности из различных материалов. Стоимость готового наждака достаточно высока, особенно это относится к профессиональной технике. Детали самодельного приспособления в большинстве случаев можно достать бесплатно либо за чисто символическую цену. Создание такого устройства с ноля позволят вам не только сэкономить средства, но и проявить себя, как настоящего мастера!
На наждаке можно производить черновую обработку металла, а также шлифовку и заточку инструментов.
Какие работы можно производить на наждаке?
Данным вопросом задаются домашние мастера, которые еще не до конца уверены в целесообразности создания наждака. В зависимости от скорости вращения и зернистости абразива, на наждаке можно производить как черновую обработку металлов, так и их шлифовку и доводку. При наличии упора с регулировкой угла установки легко провести точную заточку резцов, стамесок и сверл. Заострить обычный кухонный нож на таком станке можно всего за несколько секунд, не прилагая при этом больших усилий.
Если ваше хобби – работа с металлом, его шлифовка или ковка ножей, то при помощи наждака и набора кругов разной зернистости, можно отшлифовать поверхность материала до зеркального блеска.
Будьте уверены, наличие наждака в вашем доме значительно расширит ваши возможности.
Двигатель – главная часть наждака

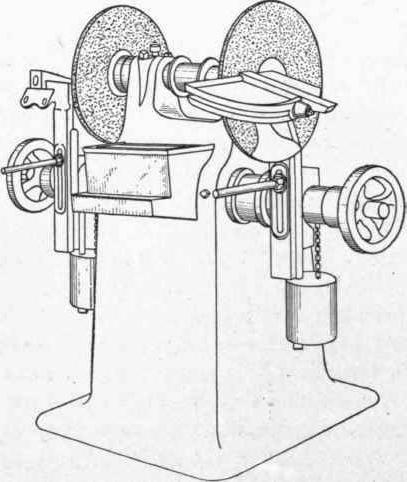

Устройство самодельного наждака.
Основной рабочий инструмент наждака – точильный камень, но без мощного электрического мотора много пользы из него не извлечь. Двигатель оптимальных размеров и мощности можно достать из старой стиральной машинки советского производства, благо их легко можно найти на ближайшем рынке или в газете объявлений в рубрике «отдам бесплатно». Большинство стиральных машинок такого типа, несмотря на их довольно преклонный возраст, имеют полностью рабочий двигатель. Его мощность составляет около 100-200 Вт в зависимости от модели. Этого вполне достаточно для домашнего наждака. Скорость вращения ротора должна быть не более 1500, а лучше 1000 оборотов в минуту, иначе повышается риск разрушения точильного камня во время работы, что тянет за собой трагические последствия.
Двигатели стиральных машин старого образца представлены преимущественно асинхронными моделями. Это значит, что простая модификация устройства позволит изменить направление вращения ротора. Для этого, меняют местами точки подключения пусковой или рабочей обмотки.
Стандартный двигатель стиральной машины имеет 4 выхода: два из них – для подключения к сети, еще два – для подсоединения пускателя. Отличить их друг от друга можно по сопротивлению. Вооружитесь обычным тестером и произведите замеры сопротивления. Для рабочей обмотки, которая подключается к сети, оно будет составлять 12 Ом, в то время как для пусковой данный параметр равен 30 Ом. Поменяв места подключения одной из обмоток местами, мы получим в результате вращение ротора в обратную сторону.
Как осуществляется сборка наждака
Схема наждака из двигателя от стиральной машины.
Самодельный наждак может иметь вид, отличный от стандартного, но основные составляющие элементы всегда одинаковы. К ним относят:
- электрический двигатель;
- точильный камень с фиксатором;
- станина;
- защитный кожух;
- подручник.
Сборка всех частей воедино начинается с выбора материала для основы – станины. Она может быть изготовлена из листового металла, дерева или прочного толстого пластика. Предпочтение следует отдавать металлу, так как он обладает высокими показателями надежности, пожарной безопасности и обеспечивает благодаря своему весу устойчивость устройства на любой поверхности. В случае крепления устройства болтами, в местах крепления можно использовать резиновые прокладки. Они уменьшают вибрацию, возникающую при работе наждака. Также разборная конструкция позволяет в любой момент осуществить перевозку инструмента на другое место работы.
В случае выбора не металлического, а пластикового или деревянного основания, его поверхность в рабочей зоне должна быть покрыта слоем оцинкованного железа толщиной в 0.5-1 мм. Это обезопасит рабочее место от возгорания вследствие попадания раскаленных искр на легковоспламеняемую поверхность.
Рисунок 1. Схема переходника для вала.
Электрический двигатель имеет в своем корпусе 4 длинные монтажные шпильки, наличие которых сильно облегчает монтаж мотора на станине. Для этого к поверхности металла приваривают или прикручивают болтами два железных уголка, разместив их параллельно. В них проделывают по два отверстия, к которым и будут прикреплены шпильки. Установку мотора можно произвести слегка переоборудовав либо оставив в первоначальном виде родной кронштейн двигателя, которым он крепится к корпусу стиральной машины.

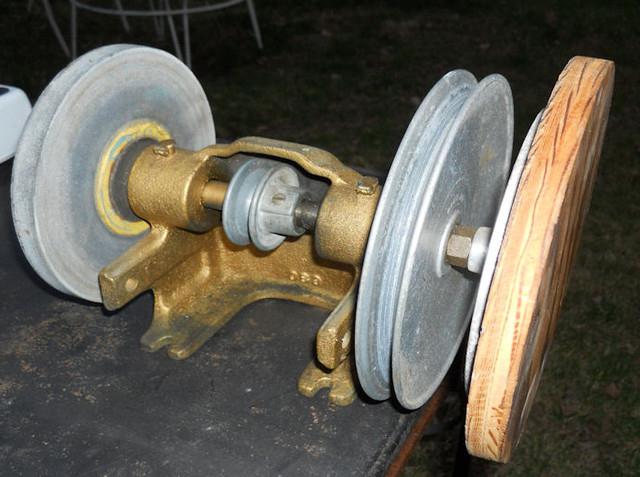

Самый сложный этап сборки самодельного приспособления – найти или изготовить фиксатор для точильного круга. Вследствие того, что вал ротора имеет меньший размер, чем диаметр отверстия в точильном камне, может понадобиться специальный переходник (рис. 1). Он позволяет надежно фиксировать камень, не давая ему проскальзывать. С обратной стороны точильный камень крепят к переходнику гайкой, под которую устанавливают картонную прокладку. Резьба гайки выбирается правой или левой, в зависимости от направления движения точильного круга: при движении по часовой стрелке гайку ставят с левосторонней резьбой, в обратном случае – с правосторонней. Картонная прокладка используется для того, чтобы чрезмерное усилие зажима не привело к разрушению абразивного камня.
Важнейший показатель, которым должен обладать самодельный наждак – безопасность.
Рисунок 2. Для заточки углов лучше сделать регулируемый подручник.
Поэтому такое устройство в обязательном порядке должно быть оборудовано защитным кожухом, который может спасти не только от мелких частиц металла и искр, но и свести к минимуму риск увечий в случае неожиданного раскола точильного камня. Для удобства работы, кожух можно сделать из прозрачного ударопрочного пластика. Кроме пластика, можно использовать листовое железо толщиной от 2-2.5 мм. Не стоит забывать и о постоянном использовании средств индивидуальной защиты глаз и рук.
Правильно распределить нагрузку на материал позволяет небольшая металлическая пластина – подручник. Она предназначена для опирания на нее инструментов или материалов при обработке. Подручник можно сделать регулируемым (рис. 2), таким образом точило можно будет оптимально использовать для заточки резцов и других инструментов, для которых важен угол рабочей поверхности.
Безопасность при работе на точильном инструменте
Хотя описываемое точило обладает небольшой мощностью и предназначено для домашнего использования, в отношении безопасности оно требует не менее бережного отношения, чем профессиональная техника. Придерживаясь следующих правил, вы обезопасите себя и окружающих от риска травм при работе:
- Даже для кратковременных и простых работах используйте защитные очки. Они надежно обезопасят ваши глаза от раскаленной окалины и осколков абразива.
- Перед началом работы проверьте камень на плотность посадки на вал, отсутствие трещин и сколов. При необходимости, замените камень.
- Не касайтесь рабочих поверхностей и подвижных элементов руками.
- Приспособление, с которым вы будете работать, относится к электрическим приборам, исходя из этого существует постоянный риск поражения током. Поэтому проверяйте целостность оплетки проводов, в случае обнаружения неисправностей следует срочно прекратить работу.
- Обязательно используйте в работе защитный кожух. Да, он уменьшает обзор, с ним не так удобно работать, но уровень безопасности с его применением значительно возрастает.
Заключение по теме
Самостоятельная сборка наждака из подручных материалов – довольно простая задача, которая позволит вам получить универсальный инструмент для шлифовки, резки и заточки металлических материалов.
Сделать острым любой нож, стамеску или сверло теперь можно всего за пару секунд, не прилагая значительных усилий.
При работе с наждаком очень важно соблюдать все правила безопасности.
Никогда не работайте без защиты для глаз и рук, даже ели вам кажется, что вы уже постигли все тонкости данного мастерства.
Наждак своими руками | САМОДЕЛКИН ДРУГ
Уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как можно самостоятельно сделать наждак себе в мастерскую либо гараж из обычного электродвигателя от стиральной машины. Каждый мастеровой человек должен иметь в своем хозяйстве точильный станок, потому как без него ну просто не как нельзя, постоянно что то нужно наточить, подточить, поправить, шлифануть) Данный станочек на самом то деле можно сделать и самостоятельно, потому как покупной образец стоит дорого. Так что нужно использовать старый проверенный временем вариант, из двигателя стиральной машинки. Такие наждаки были популярны в Советское время, потому как профессиональное оборудование было непросто достать, а вот стиральных машинок было выпущено огромное количество. Наверняка у многих в деревнях еще стоят такие, а самое главное что работают.
Устройство довольно простое, на вал двигателя крепится точильный круг, а под сам мотор изготавливается станина из металла либо дерева, подключается электрическая цепь и главное контакты спаять паяльником, а для бесперебойного пуска добавить пару конденсаторов.
И так, давайте рассмотрим, что конкретно понадобится для сборки точильного станка?
Материалы
- электродвигатель от стиральной машинки 220 в 2826 об/мин 370 W
- точильный круг
- болты,гайки, шайбы
- проф тубы прямоугольного и квадратного сечения
- провода
- вилка
- конденсатор 2 шт
- выключатель (тумблер)
- краска
Инструменты
- сварочный аппарат
- дрель
- болгарка (УШМ)
- линейка
- гаечный ключ
- паяльник
- отвертка
- ножницы по металлу
- молоток
- плоскогубцы
Пошаговая инструкция по сборке наждака своими руками.
Для начала следует проверить работоспособность электродвигателя, ознакомиться с ТТХ. Точильный круг можно приобрести в магазине. Составляющие готовы, теперь непосредственно к самой работе.
1. Изготовление зажимного патрона для точильного камня.
2. Делаются опоры и крепеж для двигателя из металлического уголка. 3. Создание рамы станка из профтрубы квадратного и прямоугольного сечения.4. Изготовление опорного столика.5. Прикручиваются резиновые амортизирующие ножки и покраска.6. Установка выключателя (тумблера)
7. Защитный кожух из оцинкованной жести для корпуса электродвигателя.8 Пайка контактов и крепление конденсаторов.
9. Готовый наждак.Вот такой вот аккуратный точильный станочек получился, как видите все довольно просто и вполне под силу мастеровому человеку. А самое главное бюджетно и не требует траты денег, что на сегодняшний день немаловажно.
Большое спасибо за внимание!
