Как сделать сабвуфер своими руками в машину: чертежи, фото, видео

Всем привет!  Многие автовладельцы ценят качественный звук в машине. Но далеко не всегда его можно получить от штатной аудиосистемы. Потому приходится идти на некоторые ухищрения, собирать самодельный комплекс и добиваться нужных результатов. Как вы поняли, сегодня я постараюсь вам рассказать о том, Как сделать и собрать сабвуфер своими руками в машину.

В действительности, если вы хорошо разбираясь в электросхемах, а также умеете держать в руках инструменты, ничего сложного в сборке и изготовлении нет. Подготовьте специальные чертежи, продумайте дизайн, подсмотрев хорошие идеи на фото, а также рассчитайте все необходимые параметры.

Даже если ваша аудиосистема в машине идет без усилителя, хороший пассивный или активный саб исправит ситуацию, позволит значительно повысить качество звучания любимых композиций. Причем сделать саб можно из старых колонок или из обычного динамика.

сабвуфер в авто

Давайте обо всем будет говорить по соответствующему порядку. Попробуем разобраться вместе в том, как сделать себе отличный сабвуфер для авто.

Подбор динамиков

Хотя в теории саб можно сделать из обычного динамика для дома, который используется в музыкальных центрах или на компьютерах, для достижения хорошего результата советую ответственно подойти к выбору динамика.

Используя один компактный элемент или пытаясь собрать систему из двух динамиков, это напрямую влияет на размеры короба, а также на спектр частот, который девайс сможет воспроизводить.

Можно выделить несколько основных вариантов динамиков:

  • 6-дюймовые. Используются как источники мид-басов при сочетании с крупными сабами;
  • 8-дюймовые. Хорошо подойдут для тех, кому нужны фронтальные басы;
  • 10-дюймовые. Подойдут под колонки с внутренним объемом 15-20 литров;
  • 12-дюймовые. Выдают прекрасный по качеству звук, но короб будет иметь объем минимум 25 литров;
  • 15-дюймовые. Невероятно мощный бас, но корпус минимально займет 60 литров. А то и все 90.

Перед тем как собрать свой плоский или объемный саб, обязательно продумайте вопрос выбора сопротивления звуковой катушки. Здесь действует одно простое правило. Чем меньше у усилителя будет сопротивление, тем выше окажется параметр мощности.

изготовление сабвуфера

Ошибкой многих является выбор устройств с минимальным значением. Если положить под сиденье или в другое место сабвуфер с подобным сопротивлением, качество звука сильно пострадает. Оптимально выбирать около 2-4 Ом. А вот от 1-2 Ом лучше отказаться.

Что же касается мощности, то единого мнения на этот счет у специалистов и простых автолюбителей нет. Но одну вещь могу сказать точно. Оптимально, когда мощность у выбранного динамика несколько превышает параметры мощности используемого усилителя. Нельзя забывать, что практически все системы не рассчитаны на то, чтобы работать долго и при максимальной мощности. Постепенно в таком режиме качество звучания будет падать, появятся различные искажения.

Выбирайте с умом, не забывая о том, что все это оборудование придется куда-то устанавливать. Будет правильно, если встроенный саб не нарушит пространство салона, а также не станет препятствием в багажном отсеке вашего ВАЗ 2107 или любого другого автомобиля.

сабвуфер в машине

Проектирование сабвуфера

Следующим шагом будет создание проекта будущего саба. Перед тем как собрать корпус, рекомендуется выполнить некоторые расчеты. Что-то можете подсмотреть на видео, изучить опыт изготовления сабов другими автолюбителями.

Но все же правильно делать проект конкретно под свои параметры динамиков и автомобиля. Для таких целей существует даже специальная практически профессиональная программа. Называется от Win ISD. В нее вносятся некоторые параметры, в результате чего вы получаете на выход проект оптимального саба.

Вам следует знать о:

  • эквивалентном объеме;
  • частоте акустического резонанса в условиях открытого пространства;
  • предельной шумовой мощности;
  • диаметре диффузора;
  • добротности динамика;
  • электрической добротности;
  • механической добротности;
  • сопротивлении вашего динамика.

Если вы используете стандартные динамики, то некоторые параметры уже заданы и вносить их не нужно. Поиском нужной информации можно заняться через сайт производителя, найти данные в сети и посмотреть, что указано на упаковке. Если вы заказали какой-то непонятный динамик из Китая, информацию по нему можно и не найти.

сабвуферы в авто своими руками

При этом ключевым параметром считается именно добротность динамика, которая обозначается как Qts. Этот параметр служит для описания эффективности динамика в условиях резонансных частот. Когда вы введете все указанные параметры, программа выдаст вам в качестве ответа один тип ящика под саб. Всего существует 3 варианта, каждый из которых имеет свои сильные и слабые стороны.

Ящики бывают:

  • стандартными закрытыми;
  • бандпасами;
  • фазоинверторами.

Первый вариант наиболее простой в плане изготовления и создания проекта. Но показатели КПД низкие. Тут также важно соблюдать жесткие требования по герметичности короба.

Два остальных более качественные в плане звучания, но вот сделать их самому крайне проблематично.

сабфуфер короб в авто

Завершающий этап проектирования

Работая через программу, вам потребуется создать новый проект для своего будущего саба.

Последовательность операций примерно следующая:

  • Сначала создается новый динамик, после чего в базу данных потребуется загрузить его параметры;
  • Далее создается проект уже на базе того короба, который вы выбрали или вам порекомендовала программа;
  • Для выполнения этого шага потребуется выполнить описанные ранее процедуры еще раз;
  • Проектирование включает в себя внесение изменений в короб, настройки частоты и прочих параметров.

Меняя параметры, будет параллельно меняться график с частотами. Следует постараться сделать так, чтобы на частоте от 25 до 35 Гц график пересекал линию -3 дБ, затем следует по линии до 0 дБ, а затем движется вниз при частоте от 150 до 200 Гц.

сабвуфер своими руками

Изготовление короба

В качестве материалов для изготовления самодельного сабвуфера в большинстве случаев используется фанера, листы ДСП. Крайне редко автомобилисты решаются задействовать древесину.

Чтобы получить изогнутые поверхности, отлично подойдет стеклоткань. С ней работать не сложно. Нужно лишь создать макет и выклеивать слоями до получения нужной формы.

Если вы работали с программой, то получите максимально точные размеры. Крайне важно делать короб в строгом соответствии с этими размерными параметрами. Иначе смысл в использовании софта пропадает сам собой. С таким же успехом можно на глаз сделать коробку и засунуть в нее динамики.

сабвуфер чертежи

Сборка выполняется с использованием клея, саморезов и других элементов крепления. Позаботьтесь о герметичности короба, чтобы избежать конденсирования влаги на динамике. Швы обязательно обработайте с помощью герметиков. Стенки дополнительно стоит покрыть специальным нитролаком. Его используют в мебельном производстве, потому купить такой лак не составит большого труда.

Когда корпус будет готов, обтяните или обшейте его каким-нибудь декоративным материалом. Здесь отлично подойдет натуральная кожа, кожзаменитель, мебельная ткань, ковролин. Простая покраска также возможна, но обтяжка улучшает герметичность и повышает качество работы саба.

Установка и подключение осуществляется согласно вашей конкретной схеме. Тут уже все зависит от используемого динамика, их количества, места расположения сабвуфера и прочих нюансов. Если сомневаетесь в правильности установки, обратитесь к знакомым электрикам.

как установить сабвуфер

Грамотное самостоятельное создание сабвуфера для автомобиля требует определенных навыков, сбора информации и объединения всех данных в единой базе. В этом плане конечно крайне удобно работать через указанную компьютерную программу. А вот действовать вслепую и использовать чужие чертежи при разных динамиках не советую.

Всем спасибо за ваше внимание! Обязательно подписывайтесь, оставляйте комментарии, задавайте вопросы и не забывайте рассказывать о нас своим друзьям! Вам не сложно, а для нас это очень важно.

Буфер в машину своими руками


Доброго времени суток всем любителям самоделок. Многие из нас имеют автомобиль и любят музыку в дороге, так вот в этой статье я расскажу, как сделать своими руками буфер для машины с целью веселить народ. :winked:

Для того, чтобы собрать сабвуфер для авто своими руками нам понадобится конечно же желание его сделать и терпение, потому что именно сборка сабвуфера является одним таким аудиофильским решением, при котором у некоторых не хватает терпения. Также понадобятся и материальные вещи, приобрести их можно как в магазине стройтехники, так и у себя дома, например тот же шкаф подойдет.

Нам понадобятся:
- ДСП толщиной 18 миллиметров, примерно 2,5*1,5 м
- Шуруповерт или дрель, если пользоваться дрелью необходимо аккуратно дотягивать шурупы, так как дсп довольно мягкий материал
- Шурупы длиной 45- 55 мм в количестве 120 штук
- Герметик силиконовый
- Динамик низкочастотный
- Пару проводов покрепче
- Зажим для проводов от усилителя к динамику
- Сверла 4 мм и 8 мм
- Циркулярка или лобзик, вторым пилить будет поудобнее

- Строительные инструменты, такие как уголок, карандаш, линейка.

Чтобы собрать сабвуфер ровно и качественно необходимо найти напарника, который будет вам держать дсп при пилении, подавать шурупы. Напарника нашли, можно приступать к распиловке составных частей.

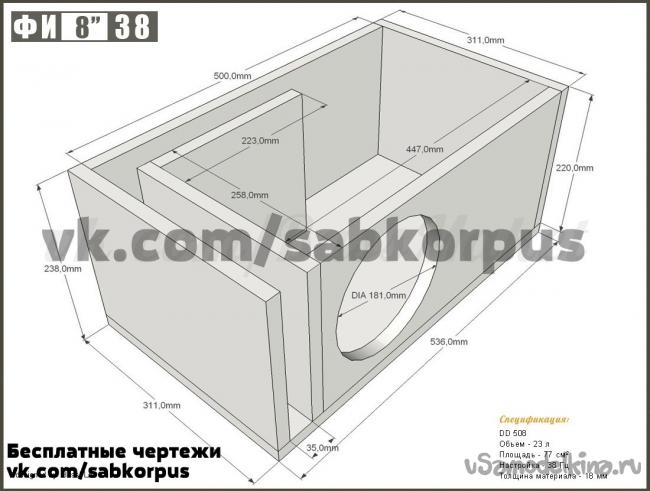

Размеры нашего динамика 8 дюймов, что достаточно для раскачки небольшого авто, размеры короба взяты из группы в контакте, я выбрал лучший вариант на щелевом фазоинверторе, было просмотрено множество обзоров, что и способствовало выбору.


Для начала выпилим верхнюю и нижнюю сторону, их размеры одинаковы и равны 536 мм в длину и 311 мм в ширину.

Пилим все аккуратно, чтобы не было скосов, проверяем на ровность уголком, все совпадает, едем дальше. Следующим шагом будет распиловка боковых частей, эти стороны разные, длина одной равна 447 мм, а другой 500 мм, на меньшей стороне необходимо высверлить отверстие отступив от края 2 см сверлом на 8 мм, запустив лобзик в отверстие выпиливаем окружность диаметром 181 см, динамик будет крепиться снаружи, дабы не разбирать весь короб в случае поломки динамика.

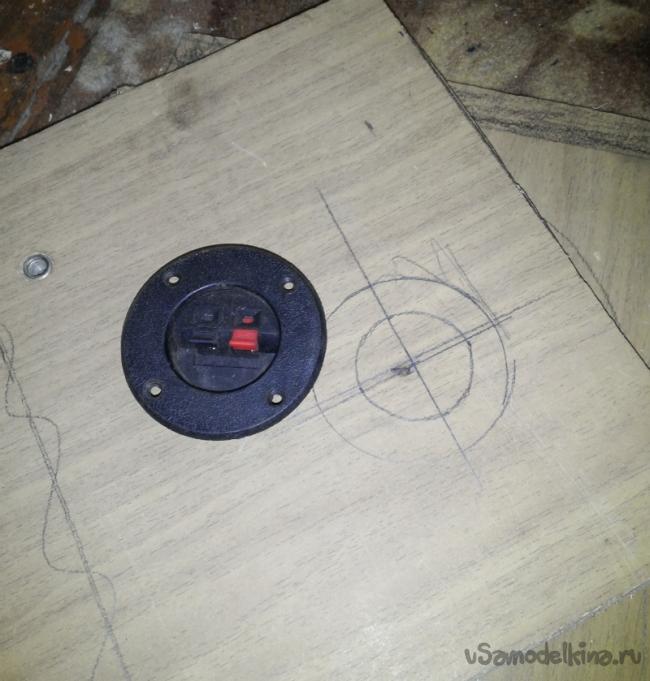

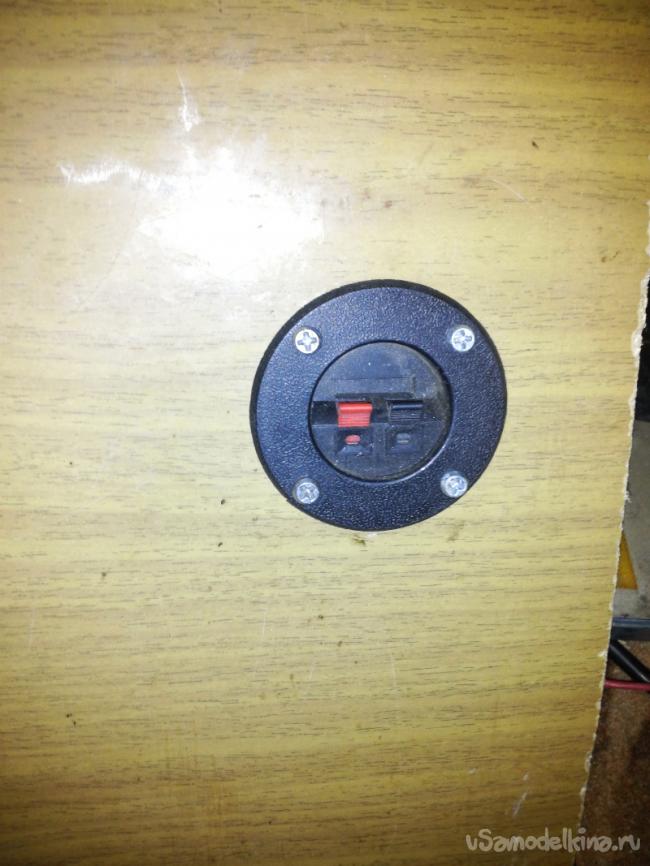

Теперь предварительно просверлим отверстия для шурупов для того, чтобы дсп не треснуло, да и чтобы не образовалось вмятин на месте шурупа. Внешний вид вкрученного самореза выглядит не очень, сделаем для каждого небольшое углубление для шляпки, теперь когда шуруп затянут он становиться в ровень с плоскостью.

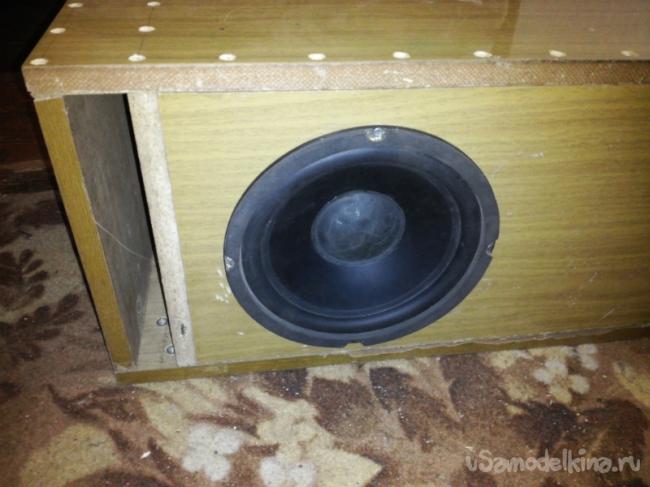

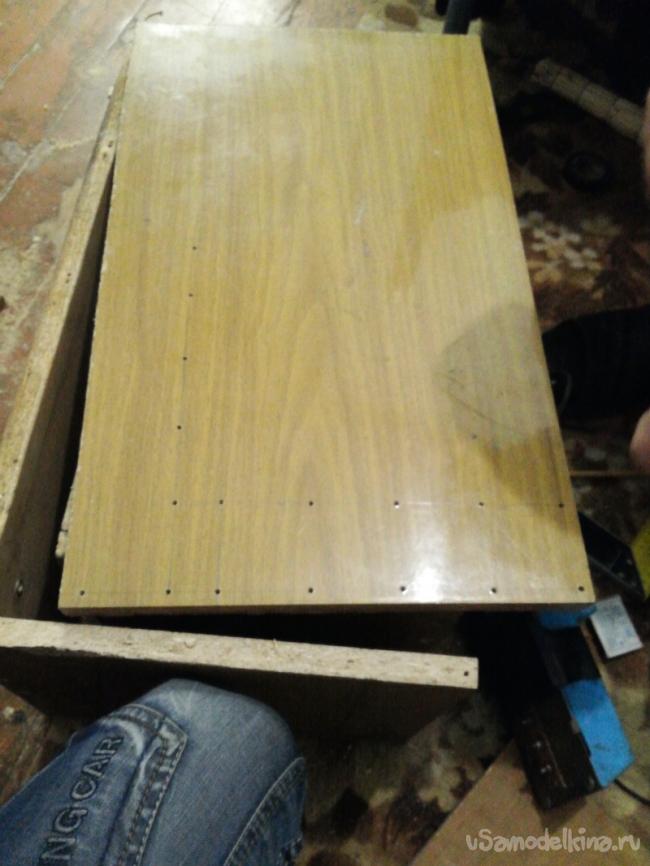

Итак, у нас есть короб из четырех стен, осталось выпилить две доски для фазика, длина одной 223 мм, другой 258 мм, все две стороны имеют высоту 220 мм. Пилить все стенки нужно под прямым углом измерить его можно с помощью уголка, прикладываем, совпадает, значит угол как раз 90 градусов. Прикручиваем стороны на саморезы, так же сначала просверлив отверстия и сделав углубления, потай для шурупов, делается он 8 мм - овым сверлит. Теперь крепим к ней в соединение сторону с 258 мм, порт при этом должен получится 35 мм с двух сторон. Итак, замерили, все сходится, можно прикреплять шурупами.

И еще, при установке всех сторон буфера необходимо промазывать их швы герметиком, лучше мазать волнами, так будет меньше вероятности, что саб будет сопеть, а когда саб сопит это очень неприятно. Осталось поставить боковую сторону и установить динамик, затем уже верхнюю крышку. Следующий шаг: паяльником припаиваем провода покрепче к динамику, просовываем его в посадочное место.

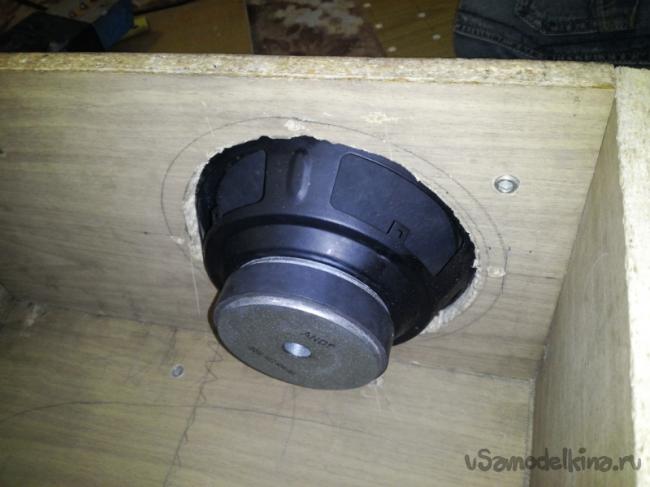

Потом затягиваем четырьмя шурупами покороче, (по ободку лучше промазать небольшим количеством герметика), длиной около 30 мм и паяем провода, соблюдая полярность от динамика к клеммнику.

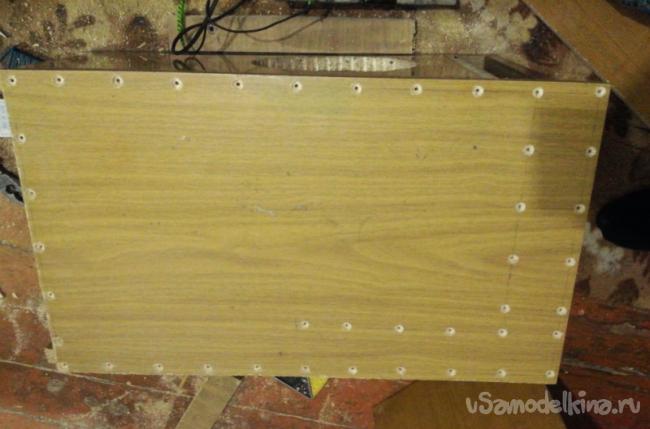

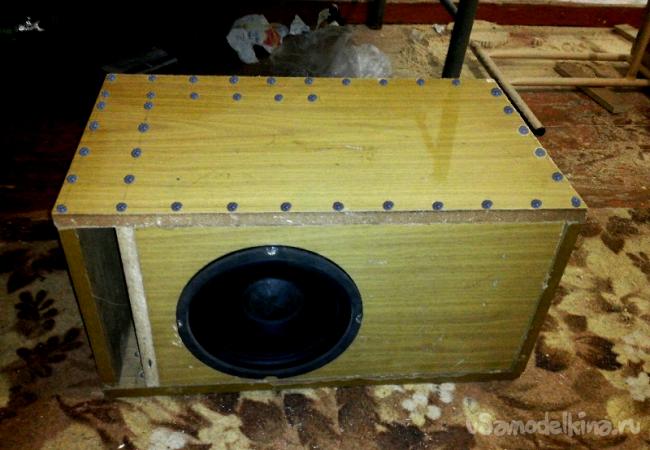

После того, как весь герметик подсох можно закрывать крышкой саб, это последний этап, на крышке необходимо вымерить где будут шурупы как под фазик, так и под стенки, толщина дсп 18 мм, поэтому, отступив около 8 мм от начала края крутим саморезы. Перед этим, на все части сторон вверху мажем герметиком, не давая герметику высохнуть сажаем крышку.


Завершающим этапом будет установка буфера в машину, но это уже другая история. Сабвуфер получился довольно красивым, построенным строго по размерам из группы вк, проверенный короб многими, при наличии карпета его можно обшить, что будет просто красота, но увы под рукой карпета у меня не оказалось, а в магазинах его цена поднялась до 350 р за 1 метр, не знаю по-моему это дороговато. В связи с кризисной ситуацией саб остался в таком облике, но глаз радует он не меньше, чем тот же обшитый, да и если у вас есть защитная сетка под динамик, то лучше поставить ее, дабы защитить от любопытных и любящих понажимать на динамик. Флекс у саба вышел хороший, трясет так трясет, настройка в 38 герц дает о себе знать, всем удачных самоделок и сборки музыки в авто, потому что музыка это жизнь. :winked: Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать сабвуфер (для начинающих)

Сегодня речь пойдет о процессе создания ящика для сабвуфера, так сказать с задумки до результата. Данная запись будет полезна для новичков, хотя не только.
Вообщем, приходим мы к тому, что хотим иметь у себя в авто сабвуфер. Первое, что необходимо сделать — это предварительные замеры в авто, главное нормально всё замерить.

После чего уже начинаем «считать» необходимое акустическое оформление (короб саба). Для достижения желаемого результата, необходима индивидуальная настройка «под себя». С какими настройками работает у другого, не факт, что будет работать также у тебя. Поэтому не ленитесь, считайте индивидуально.

Вернемся к нашему примеру — расчет и карту распила я сделал (кому интересно использовались программы JBL Speakershop, SketchUp)

Расчет параметров с АЧХ

Как сделать сабвуфер (для начинающих)сборочный чертеж

Как сделать сабвуфер (для начинающих)вырез под терминал

Как сделать сабвуфер (для начинающих)карта распила

Саб мне запилили.
Я вообще всегда советую работать сначала мозгами, а потом уже физическую силу применять. Бывают, конечно, случаи, когда в обратном порядке результат получается лучше, но автозвук не тот случай))
Идём в магазин и закупаем материал (я брал березовую фанеру 20 мм.) и распиливаем все это, согласно нашей карты распила.

Как сделать сабвуфер (для начинающих)подготовка к сборке завершена
Что нам понадобится?

1. шуруповерт;
2. сверла 2.5, 5, 8;
3. пистолет для герметика;
4. резиновый шпатик;
5. канцелярский резак;
6. измерительный инструмент (линейка, штангель).
Материал
1. саморезы 5х45;
2. герметик 601;
3. краска черная;
4. карпет акустический;
5. клей (я брал аэрозоль абровский)

Как сделать сабвуфер (для начинающих)Далее процесс сборки:

Как сделать сабвуфер (для начинающих)наживляем стенки

Как сделать сабвуфер (для начинающих)делаем фасочки

Как сделать сабвуфер (для начинающих)одну стенку пока не трогаем

Как сделать сабвуфер (для начинающих)фиксируем саморезами

Как сделать сабвуфер (для начинающих)промазываем стыки герметиком

 сделать сабвуфер красим внутренности

 сделать сабвуфер закрываем последнюю оставшуюся стенку

Как сделать сабвуферобтягиваем карпетом

Как сделать сабвуферподключение саба
терминал взят Daxx T92,
проводка Daxx S32 12Ga,
клеммы акустические Daxx T73.
Саб подключен на 4 Ома.

Как сделать сабвуфервид разъема снаружи

Как сделать сабвуфердля монтажа динамика взяты саморезы Ural 5,5×25

Мы незаметно подошли к воплощению нашей мысли в реальности. Что доставляет, особенную радость, когда сам, вот этими руками)))

 сделать сабвуферну вот и наш сабик приютился в багажнике, а меня посетила мысль, что необходима защита (гриль).

Автор; Сергей  г.Владивосток

Самодельный бюджетный саб для кино / Habr

Зачем все это делалось?

Давно я задумался изготовлением «бУхалки» для кино в виде активного саба на LFE канал.
В качестве НЧ 30ГД-2 (НЧ от S90), так как такие есть в наличии и валяются без дела в больших количествах (ну и стоят копейки в нужных местах, так что не жалко). Ну и нищеброд я :), жалко мне за приличный саб больше 15 000 р. отдавать. По расчетам я решил выбрать бандпасс 6А. Только он дает очень приличную отдачу и низкую граничную частоту. По расчетная АЧХ уровню -3дб — 24 -63 Гц. Собранный саб выглядит так.

Качество фот в основном ужасное, так как фотографировал на телефон (ну не имел я ни мыльницы ни зеркалки в то время).
Кому интересно добро пожаловать под кат. Там очень много фот.

Конструкция

Общая конструкция очень похожа на общеизвестную конструкцию в инете.
Это пример внешнего вида с одного сайта (авторство картинки не укажу, так как не помню где брал фото, если кто знает напишите в личку, поставлю ссылку). Естественно размеры будут совершенно другие.

Для изготовления конструкции необходимо знать или получить параметры конкретного динамика. Их называют Параметры Тиля—Смолла. Если вы не знаете, что это, то гугл и вики вам в помощь, измеряется все достаточно просто, софт и методы гуглятся на ура. Не весь софт бесплатен, но скажу что измерить можно имея точный вольтметр, точные весы, пластилин, генератор и усилитель. Гуглится по «метод добавочной массы». Я пользовался методом добавочной массы, но автоматизировал измерения соответствующим софтом (название не указываю так как софт платен, но мы в России, кому надо тот все найдет ;)).
Измеренные параметры приводить нет смысла, ибо каждый динамик уникален и сборка конструкции по «чужим параметрам» ни к чему хорошему не приведет. Как бы сказать про динамики времен СССР, чтоб не грубо было…
У меня 4 НЧ динамика и все имеют абсолютно разные параметры, хотя они одной марки.
Для желающих указать и «похоливарить», что «качественного» звука от бандпасса не добиться, еще раз повторю саб собирался для просмотра фильмов и для озвучивания LFE канала, в котором идут в основном только эффекты.
Расчеты

Вот расчетные чертежи корпуса и расчетная АЧХ, все рассчитано под конкретный динамик.
Расчеты совпадают в 4 мне известных программах.
Я брал как основную программу расчета Bass box pro

Расчеты на потери полезного объема корпуса

«Пилите, Шура, пилите»

После всех расчетов, заказал распил ДСП в одной фирме которая занимается мебелью, обошлось все очень дешево
Вот средняя перегородка для крепления динамика.

Боковые стенки

на заднем плане видно инструмент сверления, ох и заколебался я сверлить.

Боковая стенка с брусками для усиления и крепежа.

Пытаемся все собрать в единую конструкцию

Примерим фазоинвертор из канализационной трубы

Покроем стенки звукопоглотителем

А так с динамиком

Электронная начинка

Предварительный усилитель собирал по схеме www.electroclub.info/samodel/sub_pred.htm
Печатку нарисовал сам под smd резисторы ну и уменьшил её в размерах. Если она кому-то интересна, то могу выложить в формате Sprint Layout.
В качестве оконечного усилителя выбрал усилитель на TDA7294 с регулируемым выходным сопротивлением.
Схема и описание тут. Печатка использовалась от автора. Чтобы не лазить далеко схема с первоисточника:

Процесс изготовления печаток подробно описывать не буду приведу только готовый результат. Делал ЛУТом (Лазерно Утюжная Технология). В качестве материала для переноса — нарезанные листы журнала PC Week.
Плата предварительного усилителя готовая к травлению и после протравки в хлорном железе.


Плата оконечного усилителя на TDA7294

Собрал почти полностью УНЧ, не хватило пары омических сопротивлений и одного оксидника и собрал предварительный усилитель с сабсоник фильтром и ФНЧ кроссовером с изменяемой частотой и переключателем фазы. На плате так же есть корректор Линквица, но он не распаян, так как для оформления бандпасса он не нужен. На фотках платы не отмыты от флюса, поэтому такие «красивые».

Оконечный усилитель


Предварительный усилитель

Наборчик собери сабвуфер

Берем кусок алюминия размечаем и делаем заднюю панель блока усилителей

Не забываем о плавкой вставке, в качестве радиатора что-то из запасов от проца AMD

Плата оконечного усилителя

Сделали все соединения

Питание из какого-то старого транса, опять мотанного самим. Трансформатор в древности стоял в каком-то ламповом телевизоре пока не попал ко мне в руки и не был перемотан для какого-то усилителя, давно это было). Питание на оконечник +- 35 В.

Так как такой вид несколько не симпатичный то красим все черной матовой краской из баллончика

Ставим свителки-перделки

Тру сабву́фер должен стоят на шипах. Шипы были заказаны отцу токарю. Вот такие получились

Примерим

И закрепим их

Делаем саб в меру красивым и симпатичным

Приведу для начала фотки промежуточного результата. Из них видно что такой саб не станет украшением квартиры. Ну ничего мы это исправим.


Без крышки

Достал виброшлифмашинку, зашпаклевал дырки от шурупов, выровнял корпус и начал обклеивать самоклейкой под светлое дерево. Сначала купил самоклейку для оклеивания в один слой. Изначально задумка была светлый корпус и черные матовые детали. После первого слоя стало ясно что один слой очень мало.
Первый слой


Попробовал покрыть дно лаком, стало хорошо видно что один слой просто просвечивает.

Пришлось еще раз идти в магазин за пленкой. Второй слой наклеивал веселее, так как помогала жена. В четыре руки клеить намного легче.


После двух слоев пленку начал покрывать лаком. Марку лака сейчас не вспомню, помню что быстросохнущий и вроде разбавлял ацетоном. Стоил около 50 р за банку так как просроченный :), но нам пофиг мы нищеброды.
Два слоя лака

После просушки он выглядит так

Ближе

Сколько же это стоит?

600 р — напилили мне детали на корпус + материал + доставка до дома.
100 р — шурупы.
120 р — брус
250 р — трубы фазиков + разъем для подключения в итоге оказался лишним и труб много, хватило бы и 50 р.
50 р — герметик (просроченный)
50 р -скульптурный пластилин
200 р — 2 шт TDA7294 (одну спалил по дурости перепутав полярность)
200 р разные мелкие детали которых не было в наличии.
120 р переменные резисторы с ручками
50 р лак (просроченный)
200 р 5 метров самоклейки
100 р шкурка
85 р краска черная матовая
70 р канализационная труба

Итого 2160 р., вроде ничего не забыл

бесплатно — принесли картонную трубу для фазика
бесплатно — НЧ динамик
бесплатно — инструмент

Немного расчетов и размышлений

Расчетное давление что-то около 109 дб в диапазоне работы, при подводимой мощности 50 Вт. Давно считал могу соврать. Расчеты на скорую руку

70 Ватт давление вот такое, как видно есть наклон так как дин фактически работает ниже резонансной частоты, но по графику он не выходит за пределы допустимого хода даже на 20 Гц

100 Вт ситуация та же

Посмотрел ради интереса, что можно в дин и 200 Вт вкачать и на 20 Гц не будет ограничения хода. Можно вплоть до 18 Гц заставить дудеть. Но есть естественный вопрос нужна ли такая мощь? По впечатлениям когда не было отдельного усилка раскачивал его промышленным усилком на 25 Ватт, если сделать на полную — это очень и очень громко. На полную включаю только когда хочу показать кому-либо всю мощь, похвастаться. Так сказать ЧСВ потешить 🙂 Но в таком режиме долго не послушаешь, все что можно трясет и дребезжат стекла, мощно одним словом.

PS Конструкции уже год, делал я её под настроение 3 месяца, в свое удовольствие.
Стоило он того или нет? Я считаю, что да. Бас очень низкий и глубокий. Из-за конструкции саб очень мягко играет, резкую атаку он не сможет отиграть, да и не нужно это ему, зато все LFE эффекты идут просто на ура, все прослушивающие были в диком восторге. Несмотря на то что саб стоит на шипах, стены пол и стекла все равно ощутимо вибрируют создавая эффект не хуже чем в кинотеатрах (убрать бы еще дребезг стекол).
Недавно подарили динамическую головку от автосаба, буду делать еще один, но в этот раз закрытый корпус и с корректором Линквица.

Как сделать сабвуфер в машину своими руками

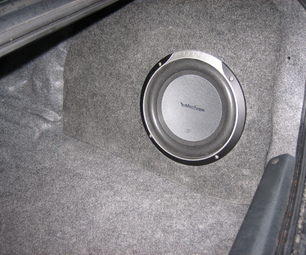

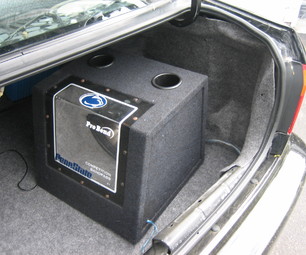

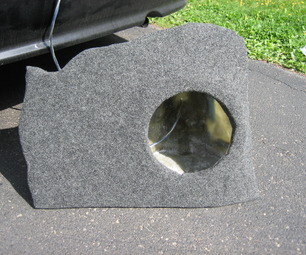

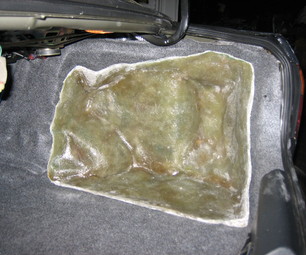

Вы хотите сабвуфер в автомобиле, но вам не нравится иметь громоздкий квадратный ящик в багажнике? Почему бы не создать сабвуфер в машину своими руками из стекловолокна, который впишется в интерьер вашего автомобиля и будет выглядеть заводским? У большинства автомобилей есть неиспользуемое пространство в багажнике, которое идеально подходит для установки сабвуфера.

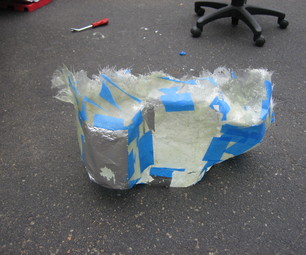

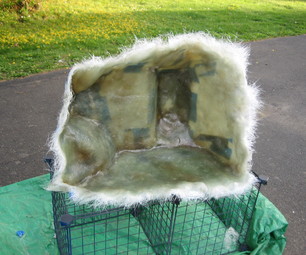

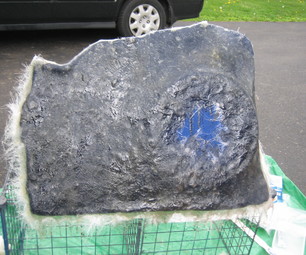

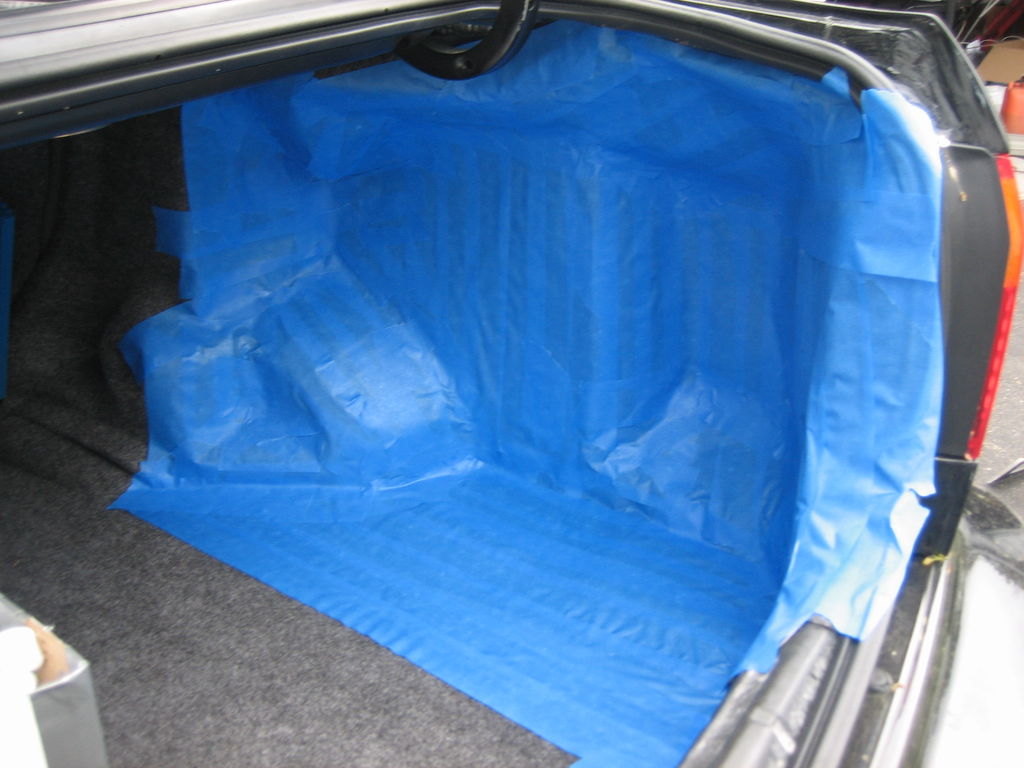

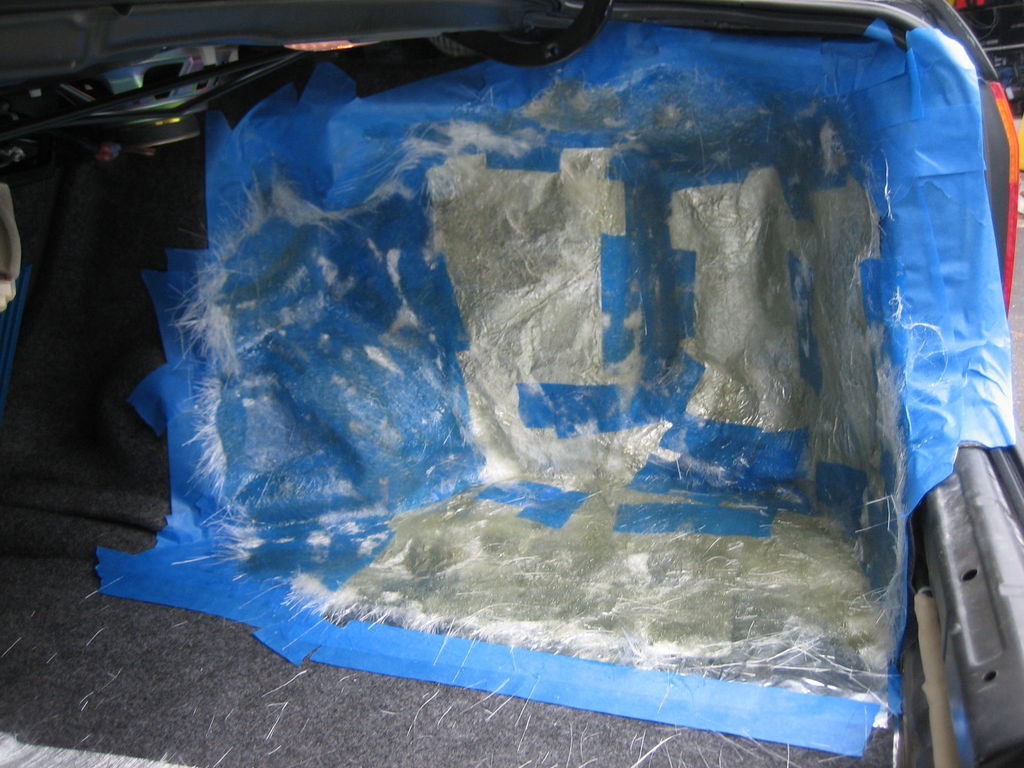

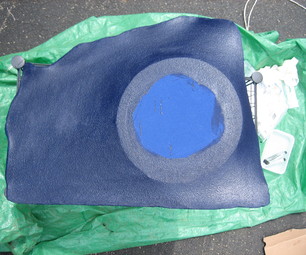

Работа со стекловолокном не очень сложна, а материал отлично подходит для создания корпуса. Я покажу схемы и чертежи, как можно сделать корпус сабвуфера, который будет выглядеть так, будто шел вместе с автомобилем.

Шаг 1: Материалы

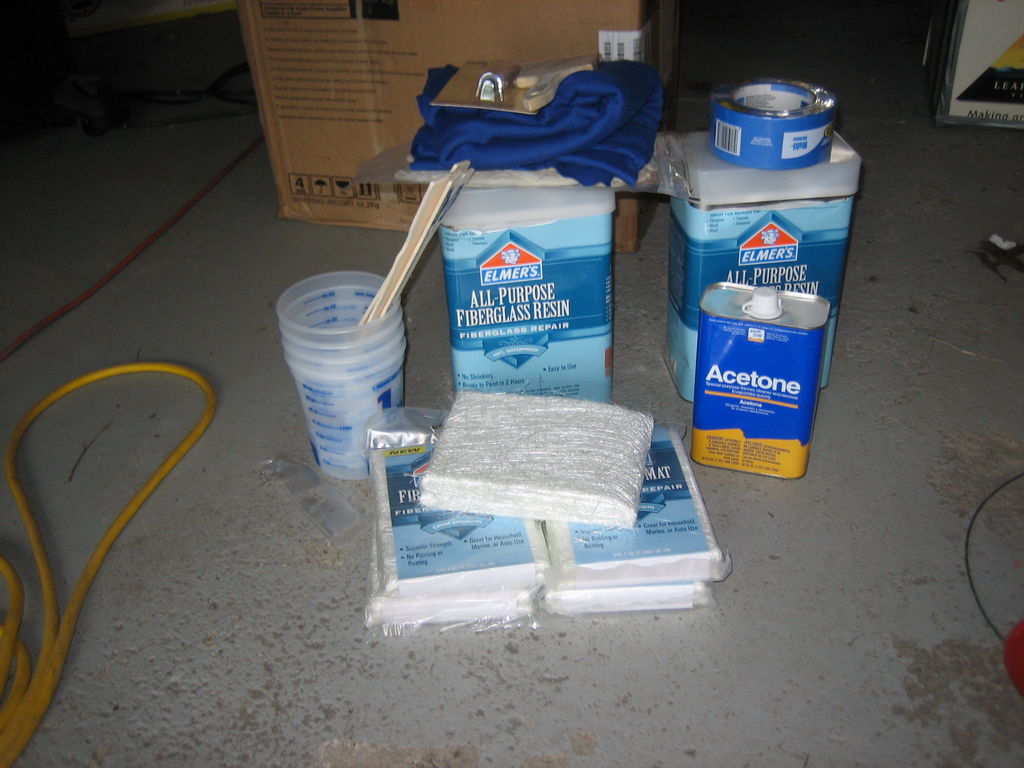

Вот материалы, которые вам понадобятся:

  • Коврик из стекловолокна
  • Смола для стекловолокна
  • Ацетон
  • Синий малярный скотч
  • Хлопковая тряпка
  • Доска из ДВП
  • Шкант
  • Емкости для смешивания
  • Палочки для смешивания

Инструменты:

  • Валик для краски
  • Щетка
  • Гравер/шлифмашина
  • Лобзик
  • Дрель

Защита:

  • Резиновые перчатки
  • Респиратор
  • Старая одежда

Предупреждение: стекловолокно и смола очень неприятны и опасны для работы. Наденьте старую рубашку с длинными рукавами и длинные брюки, а также респиратор. Если вы чувствуете запах смолы, значит, ваш респиратор не работает. Если смола попадет на кожу, смойте ее холодной водой. Используйте ацетон чтобы очистить щетки и валики с полимерным покрытием. Скорее всего, смола испачкает всё, рядом с чем вы работаете. Защитите окружающие поверхности. Не надевайте одежду, которую жалко выбросить, она будет пахнуть. Я бы рекомендовал принять теплый душ после работы со стекловолокном.

Шаг 2: Определите область

Определите область, где вы хотите поставить самодельный сабвуфер в машину. Используйте малярный скотч, чтобы защитить покрытие. Это будет задней стенкой вспомогательного корпуса. Удостоверьтесь, что вы хорошо защитили покрытие. Смола, попавшая на ворс или краску вряд ли смоется.

Шаг 3: Первый слой

Первый слой смолы и стекловолокна — один из самых важных этапов. Первый слой образует форму задней стенки и является основой для корпуса. Наносите стекловолокно и смолу медленно и будьте осторожны.

Смешайте эпоксидную смолу в соответствии с указаниями и нанесите её тонким слоем на скотч, чтобы стекловолокну было за что зацепиться. Прикрепите стекловолокно к поверхности, затем пропитайте его смолой. Вы можете использовать маленький малярный валик, чтобы сгладить края и убрать пузырьки. Оставьте смолу высыхать в соответствии с инструкцией, пока у вас не появится твердая однородная оболочка.

Шаг 4: Добавляйте слои

Вытащите получившийся твердый каркас из автомобиля. Задняя часть корпуса будет задней формой вашего сабвуфера. Сейчас он слишком тонок, чтобы быть полезным. Вам нужно будет добавить несколько слоев эпоксидки и стекловолокна на внутреннюю часть корпуса, чтобы она стала жесткой панелью, которая сможет выдерживать звуковое давление.

Я сделал еще 7 слоев внутри сабвуфера. Количество слоев будет зависеть от вашего усилителя. Убедитесь, что каждый слой успевает затвердеть, перед тем, как добавлять новый. Как только у вас будет около полутора сантиметров толщины и он будет казаться крепким, этого хватит.

Если вы делаете корпус большего размера, или вам нужна более квадратная форма, можно комбинировать дерево, например ДВП, и стекловолокно.

Шаг 5: Рассчитайте необходимый объем

Сабвуферы — это две части, которые взаимодействуют и создают низкочастотный звук. У вас есть сабвуфер или «саб», и корпус. Каждый сабвуфер имеет конкретный подходящий объем корпуса для герметичных и портированных корпусов. Мы изготавливаем герметичный корпус. В моем случае это около 28 литров пространства.

Наш корпус имеет сложную форму — как посчитать объем? Простым способом подсчета объема неправильной фигуры является создание аналогичного корпуса известного объема (например, параллелепипеда) и заполнение его сыпучим материалом. Заполните емкость с известным объемом, затем пересыпьте материал в корпус из стекловолокна.

Не забывайте учесть объем вашего динамика и любых элементов поддержки, которые будут занимать место внутри корпуса. Объем этих вещей нужно будет вычесть из общего объема.

Используйте дремель или аналогичный режущий инструмент, чтобы отрезать лишнюю длину стенок. Я использовал большой отрезной диск. Вы можете также отшлифовать края, если хотите. В обоих случаях обязательно надевайте защиту, чтобы предотвратить попадание пыли из стекловолокна в легкие или на кожу/глаза.

Шаг 6: Создайте форму передней стенки

Есть несколько способов сделать это. Вы, безусловно, можете подойти к созданию формы творчески, направить сабвуфер в любую сторону и поместить его в любое положение.

Вам нужно вырезать кольцо из дерева для установки внутри. Оно должно быть деревянным, а не из стекловолокна, потому что стекловолокно потрескается и не сможет прикрепиться должным образом. Если у вас есть лобзик или подобный инструмент, вы легко можете разметить и вырезать кольцо из ДВП. Вам понадобится около 30 см пиломатериала.

Кольцо динамика должно быть установлено на корпусе сабвуфера таким образом, чтобы оно плотно держалось и была возможность его снять. Я купил дешевый шкант и разрезал его на 4 части. Используя горячий клей я сделал подобие системы поддержки.

Затем возьмите старую футболку или тряпку из хлопчатобумажной ткани и растяните ее на лицевой стороне корпуса. Если вам нужно, внесите корректировки в положение кольца для спикера, пока вы не будете довольны формой.

Еще раз, приклейте х/б ткань горячим клеем к внешним краям корпуса и обрежьте избыток. Убедитесь, что вы представляете, как будет выглядеть готовый продукт . Если вам не нравится результат – срежьте ткань, переместите кольцо динамика и повторите все заново.

Шаг 7: Создайте переднюю стенку

После того, как вы растянули хлопковую ткань поверх задней части корпуса, вам нужно сделать толстый слой стекловолокна, чтобы закончить корпус. Передняя часть очень хрупкая на данный момент, поскольку она поддерживается только шкантами и клеем.

Чтобы сделать сабвуфер крепким, нужно покрыть хлопок смолой. Используйте щетку и убедитесь, что хлопок полностью пропитался. Нет необходимости покрывать смолой внутренний радиус кольца, поскольку его нужно будет вырезать.

Как только хлопок полностью высохнет, вы можете начать наносить стекловолокно слоями, как раньше. Не забывайте заходить за края передней части и проходиться валиком по боковым стенкам, чтобы запечатать стенки корпуса.

Я бы рекомендовал использовать такое же количество слоев, как и для задней части корпуса. Используйте валик для сглаживания пузырьков и ряби.

Шаг 8: Доводка и тестирование

Теперь вы должны закончить работу со стекловолокном. Ваш корпус должен выглядеть как грязная капля смолы с краями из стекловолокна. Вам нужно обрезать излишки и придать корпусу окончательную форму и покрытие.

Мне нравится начинать с краев корпуса, так как они могут быть потенциально опасными, если вы попытаетесь перенести ящик. Используйте дремель, лобзик или шлифмашину для обрезки и шлифования краев.

Используйте дрель, чтобы просверлить отверстие в центре кольца, затем вырежьте отверстие по радиусу лобзиком или иным инструментом. Отшлифуйте края кольца.

Теперь ваша рука должна пролезть в корпус. Уберите шканты, которые вы приклеили ранее.

Я просверлил отверстие в задней части корпуса, чтобы пропустить провода динамиков. После того, как пропустили провода, запечатайте отверстие силиконовым герметиком.

Теперь можно проверить корпус. Подключите динамик к аудиопроигрывателю и запустите. Скорее всего, корпус не будет полностью герметичен, но у вас будет представление, получилось ли. Если у вас есть щели по краям, вы можете добавить дополнительные слои стекловолокна внутри или снаружи.

Шаг 9: Отделка

Теперь, когда вы проверили, что корпус сидит как нужно и функционирует правильно, время придать ему правильный внешний вид. Вы можете просто отполировать его до блеска, но я хотел сделать его таким, будто саб шел с автомобилем прямо с завода.

Купите автомобильную ткань, которая ближе всего соответствует ткани вашего багажника. Обычно в багажнике черная или серая ткань, поэтому обычно несложно найти нужный цвет.

Я использовал клей-спрей 3M 77 чтобы приклеить ткань на поверхность стекловолокна. Лучше купите хороший клей, чтоб не пришлось делать работу заново. 3M 77 в любом случае хорошо иметь под рукой.

Нанесите клей на заднюю часть ткани и на стекловолокно. Лучше переборщить с клеем, чем пожалеть. Начните приклеивать с центра, используйте чистый валик, чтобы растянуть ткань на поверхности. Фен может помочь с формовкой. Когда клей высохнет, сделайте отверстие для динамика.

Когда вы закончите, можно установить сабвуфер в авто. В некоторых случаях может потребоваться монтажный скотч. Для герметизации зазоров используйте двустороннюю монтажную ленту или уплотняющую ленту по краям отверстия для динамика. Для фиксации сабвуфера используйте шурупы для дерева, а не для гипсокартона.

После того, как вы собрали активный сабвуфер в машину своими руками, поместите его в багажник и протестируйте. Вам нужно проверить корпус на наличие утечек и «погремушек», а также удостовериться, что он плотно сидит на месте.

Теперь у вас есть собственный сабвуфер и в багажнике осталось много полезного пространства.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
