Водопровод в квартире обеспечивает бесперебойную подачу жидкости к мойкам, ванне и бытовому оборудованию. Водоснабжение в квартире производится от центральных магистралей, в конструкции трубопроводов в помещении предусматриваются краны и блоки фильтров, позволяющие отделить механические и химические примеси. Разводка воды требует применения специальных знаний, о которых мы постараемся рассказать максимально подробно.

Важность правильного проектирования

Схема водопровода в квартире состоит из центральных стояков холодного и горячего водоснабжения и магистралей, ведущих к водоразборным установкам. Дополнительно предусматривается отвод жидкости к бачку для смыва на унитазе. Количество точек раздачи воды зависит от планировки квартиры, в части помещений используется только холодное водоснабжение. В этом случае предусматривается установка газового или электрического нагревателя, от которого отходит магистраль горячего водоснабжения.
Схема разводки труб водоснабжения в квартире предусматривает подключение стиральной машины, которая устанавливается в ванной комнате, в коридоре или встраивается в кухонный гарнитур. В части помещений предусматривается установка посудомоечной машины, которая располагается на кухне (например, под столешницей гарнитура). Если в ванной комнате предполагается установка душевой кабины, то необходимо провести водопроводные трубы к точке подключения установки.
В 2-уровневых жилых помещениях или в квартирах с увеличенной площадью могут использоваться несколько санузлов, а в самих помещениях помимо унитаза монтируется биде или малогабаритная раковина для мытья рук. Увеличение числа точек разбора усложняет схему водоснабжения квартиры и повышает нагрузки на магистрали. Часть приборов требует стабильного напора воды, поэтому от грамотного проектирования системы зависит надежность работы водопровода.
Для изготовления магистралей используются трубы из полипропилена, которые соединяются прямыми и угловыми муфтами. Материал не разрушается под воздействием высоких температур и не ржавеет, что позволяет эксплуатировать водопроводы на протяжении 30-50 лет без ремонта. Проект необходимо начертить на плане квартиры, что позволит точно определить точки вывода труб и рассчитать количество материалов. Одновременно необходимо определиться с материалом трубопроводов, от которого зависит номенклатура соединительных муфт.

Типы труб для водоснабжения

Основные типы труб, используемых при организации водоснабжения:

Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.

При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.

Преимущества и недостатки совмещенного и раздельного санузла

Правильно организовать разводку труб в квартире от стояков к потребителям — всегда означает пользоваться горячей и холодной водой в достаточном количестве.

Совмещенный.

Предполагается, что все сантехническое оборудование расположено в одной комнате.

Раздельный.

Стена (перегородка) зонирует пространство на туалет и ванную. Получается две комнаты для различных нужд.

Необходимость в совмещенном санузле возникает по причине нехватки площади для установки стиральной машины, биде, мебели и т.д. Но такое зонирование оправдано, только если в квартире проживает мало людей. Пока один принимает гигиенические процедуры, никто не сможет пользоваться унитазом.

Люди, которые хотя бы раз были вынуждены заниматься монтажом водопровода в квартире своими руками, знают, что работы начинаются с создания проекта. Иначе работа превращается в череде проб и ошибок, которые приводят к потере времени и никому не нужных убытков.

Важно! Большинство неоправданных затрат можно избежать, если быть последовательным.
Прятать трубы или нет
Нужно учитывать, что разводка водопровода в квартирах изначально открыта, и не зря. Когда дизайн санузла требует замуровать трубопровод, необходимо брать в расчет, что не все трубы предназначены для замуровывания.
Металл и металлопластик попадает под категорию материалов, которые можно закрывать.
По поводу полипропиленовых труб, тут нужно спрашивать у консультантов при покупке, так как имеется много видов.
Важно! Пластик вмуровывать нельзя. Соединения (фитинги, муфты и прочее) должны иметь свободный доступ.
Основные способы разводки водопровода в квартире
Разводка труб в квартире осуществляется по 2 методикам:
последовательная, выполняемая при помощи тройников;
лучевая или коллекторная.
Каждая из существующих схем организации раздачи горячей и холодной воды между потребителями имеет свои преимущества и недостатки. Из-за этого методика выбирается с учетом конструктивных особенностей квартиры и давления в центральном стояке. В некоторых помещениях встречаются комбинированные схемы, в которых используется коллекторная и последовательная разводка магистралей.
Способ 1: Последовательная (тройниковая) схема разводки
Предполагается, что от стояка холодной и горячей воды отходит по одной трубе, которая в дальнейшем разветвляется по числу потребителей. Метод прост в исполнении, мало затратен, и поэтому популярен. Однако давление будет скакать, если включить дополнительный сантехнический прибор, что неудобно.
Последовательная схема разводки воды в квартире используется для стандартных помещений в зданиях постройки 60-80 гг. прошлого столетия. В состав системы входят центральные трубопроводы горячего и холодного водоснабжения с увеличенным сечением, к которым подключаются отводы.
Диаметр основной трубы должен быть больше размера второстепенных каналов, обеспечивая подачу жидкости под требуемым давлением и с необходимым объемом к потребителям. Магистрали соединяются при помощи тройников, поэтому сантехники часто называют конструкцию тройниковой.
Монтаж разводки водоснабжения в квартире предусматривает прокладку основной магистрали по помещениям, в которых будут установлены потребители. Затем на тройниках крепятся отводные каналы, которые выводятся к месту крепления смесителя или газовой колонки внутри стен или перегородок.
Преимуществом конструкции является уменьшенное количество труб, что позволяет снизить затраты на обустройство централизованного водоснабжения внутри квартиры.
а) Схема последовательная (тройниковая). б) Схема лучевая (коллекторная).
В малогабаритных квартирах с совмещенным санузлом последовательная схема обеспечивает необходимое давление воды. Но перед выполнением монтажных работ необходимо тщательно продумать расположение соединительных элементов, вынеся их под мойку, ванну или в специальную нишу в стене.
В этом случае упрощается процедура ремонта или подключения дополнительных потребителей. При использовании последовательной методики допускается разводка водопровода в квартире своими руками (при наличии оборудования и навыков пайки пластиковых труб).
Основные недостатки схемы:
Монтаж труб по последовательной схеме не подходит для удлиненных помещений с большим количеством потребителей на протяжении ветки. По мере удаления точки разбора от центрального стояка давление в системе падает, одновременное включение нескольких водоразборных узлов дополнительно снижает напор в конце магистрали. Из-за подобного эффекта наблюдается некорректная работа оборудования (например, газовая колонка не разжигается или работает с перебоями).
При повреждении труб или устройств раздачи воды требуется полное отключение ветки от центрального стояка. Допускается установка промежуточных вентилей, но дополнительные стыки снижают напор жидкости. Минусом системы является большое количество стыков, которые скрыты в глубине стены или под декоративной обшивкой. В случае возникновения течи потребуется демонтировать декоративное покрытие на участке большой протяженности, поскольку точно определить место повреждения невозможно.
Например, установка полотенцесушителя в ванной комнате производится к трубам, скрытым под слоем кафельной плитки. Для замены элемента или текущего участка трубопровода потребуется сбивать кафель. Если у владельца квартиры остался запас плитки соответствующего цвета, то ремонт не потребует больших затрат. Но если запасных элементов не осталось, то необходимо полностью менять кафельную плитку.
Перенесенный в другое место унитаз может оказаться бесполезным, если не предусмотреть достаточный уклон сточной трубы. Нужен уклон не менее 3 градусов, чтобы отработанная вода стекала в канализацию самотеком. Если нет возможности сделать правильный слив, то выход только один — пьедестал для унитаза.
Способ 2: Лучевой (коллекторный) вариант разводки
Такая разводка труб водоснабжения в квартирах многоквартирных домов предполагает, что к каждому потребителю подводится отдельная труба. Благодаря тому, что на пути от стояка к выходу из трубопровода напор не отсекается дополнительными подключениями, давление всегда одинаковое и достаточное.
Лучевая схема разводки водопровода в квартире предназначена для помещений с увеличенной площадью или при установке большого количества сантехнического оборудования. В конструкцию входит дополнительный коллектор, который соединен с центральным стояком.
На коллекторе предусмотрены муфты, к которым подключаются индивидуальные трубы, проложенные к точкам установки водоразборного оборудования. В схеме предусматриваются коллекторы для холодной и горячей воды (с различным количеством точек подключения).
Между стояком и корпусом коллектора находится трубопровод, снабженный аварийным вентилем, перекрывающим подачу воды в помещение. Допускается установка кранов с электрическим силовым приводом, которые срабатывают по сигналу от датчиков на напольном покрытии. Чувствительные элементы фиксируют протечку и подают радиочастотный сигнал, который улавливается контроллером. Перед коллектором рекомендуется установить фильтр грубой очистки, предназначенный для улавливания песка и окалины.
Преимуществом схемы является равномерное давление в магистралях, идущих к разным потребителям. Коллекторный блок имеет небольшую протяженность и не влияет на падение напора воды. В каждой отводной магистрали предусматривается вентиль, позволяющий перекрыть подачу жидкости на время ремонта или обслуживания оборудования. Монтаж водопровода по коллекторной схеме позволяет персонализировать параметры водоснабжения с учетом технических характеристик прибора.
Например, в магистрали для коммутации посудомоечной машины устанавливаются редукторы, снижающие давление до рекомендованного производителем значения. Допускается установка проточных или накопительных фильтрующих блоков, позволяющих отделять механические примеси или регулировать степень минерализации воды. При недостаточном давлении в магистраль устанавливается помпа, повышающая давление (например, для обеспечения работоспособности газового или электрического нагревателя).
Преимуществом коллекторной схемы является возможность скрытой прокладки труб в нишах, выполненных в стенах. Трубы, установленные скрытно, не портят внешний вид помещения. При появлении течи на линии производится отключение подачи воды. Следует учитывать, что конструкция отличается меньшим количеством соединений, что дополнительно повышает надежность и долговечность трубопровода.
К недостаткам схемы относят:

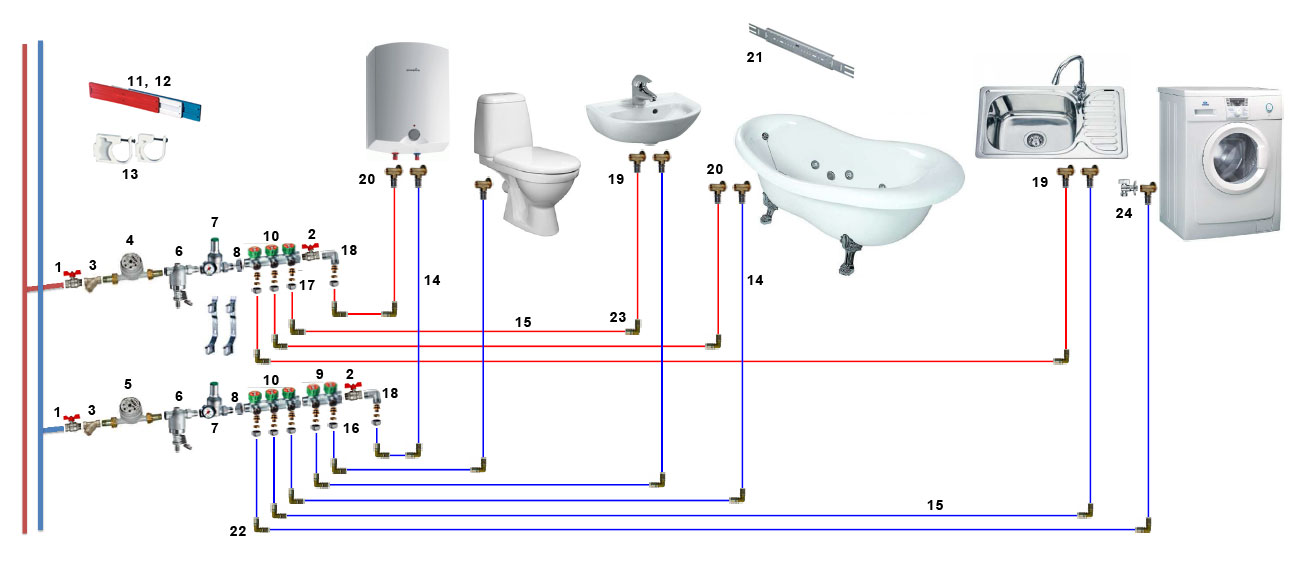

Разводка труб водоснабжения в квартире: коллекторная схема
Перед любым капитальным ремонтом необходимо провести тщательное предварительное планирование. Особого внимания заслуживает разводка водопровода. Ошибки монтажа приводят к серьезным неприятностям, вплоть до глобальной перестройки коммуникаций. Перед началом работ следует определиться со типом проводки, необходимыми материалами и изучить основные правилами сборочного процесса.
Основные типы водопроводных систем
В зависимости от того, насколько коммуникации доступны для ремонта, выделяют следующие типы систем:
Открытые — все элементы находятся на виду. Легко проводится монтаж и модернизация. Подобная схема разводки труб водоснабжения отличается простотой в обслуживании и ремонте.
Закрытые — практически все составляющие системы скрыты в стенах или полу помещений. Такое решение наиболее эстетично и существенно экономит полезное пространство комнаты. При этом все разъемы остаются открытыми — муфты, переходники, фитинги и др. Данный вид коммуникаций требует тщательного планирования и больших трудозатрат.
Во втором случае узнать о возникшей течи довольно сложно — обычно первыми это замечают соседи снизу, если таковые имеются.
Неполадки закрытой системы могут привести к разрушению или деформации внешнего покрытия.
Доставка воды до потребителя от магистрального трубопровода может выполняться в нескольких вариантах:
коллекторное водоснабжение — метод параллельного подключения, при котором каждый элемент имеет собственное соединение с коллектором;
тройниковая схема — все элементы присоединяются к общей магистрали последовательно через тройники.
Схема с коллектором, так же как и тройниковая разводка водоснабжения обладает своими преимуществами и недостатками.

Особенности тройниковой схемы
Суть данного метода разводки водопровода заключается в последовательном соединении элементов сантехнических коммуникаций в квартире, то есть от стояка ведет один трубопровод, к которому через тройники присоединяются остальные устройства, потребляющие воду.

Преимущества тройникового метода:
экономия средств — число соединительной арматуры сокращается до минимума;
простая работа по установке.
Способ имеет свои недостатки:
затрудненный поиск протечек из-за большого числа соединений;
высокая вероятность изменения уровня давления системы, а следовательно уменьшения текущего напора воды в удаленных от стояка трубопроводах;
при ремонте требуется отключать всю подачу воды;

неудобный монтаж водопровода в квартире, когда помещение отличается малой площадью.
Несколько расположенных рядом точек потребления, уменьшают риск скачков давления. При монтаже, как правило, выбирается скрытая установка тройников, вследствие чего затрудняется осмотр и ремонт коммуникаций.
Особенности коллекторной схемы
Коллекторная схема разводки труб водоснабжения в квартире позволяет подключить приличное количество точек потребления без понижения давления в каждой. Данный метод предполагает параллельное подключение элементов к коллектору посредством персонального отвода с вентилем.

Достоинства подобного способа подключения:
простая диагностика неисправностей;
постоянное значение давления на всем подключенном оборудовании;
высокая надежность из-за малого количества соединений;

эстетичный внешний вид обеспечивается тем, что линии подключения достаточно просто скрыть в специальных коробах или нишах;
возможность отключить подачу воды на отдельной ветви, чтобы отремонтировать систему водопровода в квартире.
К недостаткам метода специалисты относят:
для прокладки системы необходимо закупать большое количество соединительной арматуры;
сложность установки.
Коллекторное водоснабжение оптимизирует работу всех устройств потребителей водоснабжения.
На любой отдельный отвод по желанию устанавливается фильтр и регулятор давления.
Необходимое оборудование
Типичная сантехническая разводка состоит из ряда обязательных элементов, необходимых для нормальной работы коммуникаций. Большинство из них располагается в сантехническом шкафу, который, в свою очередь, монтируется рядом с участком ввода магистралей.
Стандартное устройство водопровода в квартире включает следующий перечень необходимых элементов:

Дополнительно может монтироваться аварийное оборудование для защиты от протечек. Подобное оборудование выполняется либо с механическим, либо с электромеханическим приводом.
Как нарисовать схему водоснабжения в квартире?
Сначала следует определиться с методом подключения — последовательная или параллельная прокладка коммуникаций. После этого необходимо составить перечень всех устройств, которые планируется в нее включить. Грамотно составленная схема поможет точно вычислить метраж труб и количество различных фитингов. Помимо этого существенно сокращается время монтажа, и снижается риск ошибки.
Специалисты при расчете схем используют специализированные нормативы. Если имеется такая возможность, то рекомендуется заказать работу у профессионалов, однако при необходимости схему можно составить самостоятельно. В итоговом плане необходимо указать следующие позиции:
расположение водопроводов;
запорная арматура;
направление потоков воды;

аварийные клапаны и сливы;
точки разбора с указанием каждого потребителя;
приборы учета;
резервные ветви и оборудование.
Не рекомендуется рисовать схему в 3d и добавлять много ненужных пояснений и стрелок — это значительно усложняет ее понимание. Для каждой трубы следует указывать соответствующий тип и диаметр.
Расчет трубопроводов
Перед тем, как сделать разводку труб в квартире, следует рассчитать диаметр трубопровода, который зависит от максимального давления в конечной точке. Расчет выполняется на основе следующих факторов:
минимально допустимое значение давления у конечного потребителя — 0.3 атм;
каждый метр пластиковой трубы (диаметр 16 мм) теряет 0.05 атм;
каждый фитинг и арматура снижает давление на 0.15 атм;
в учетном узле теряется 0.25 атм.
Излишне малый диаметр способен вызвать турбулизацию потока воды.
В удаленной точке должен обеспечиваться двукратный запас. Давление на стояке можно узнать из показаний на манометре, который обычно установлен в подвале здания. Каждый этаж постройки уменьшает значение примерно на 0.6 атм. Некоторые многоэтажки оборудованы отдельным стояком для отдельных групп этажей. Все приведенные цифры приблизительны и напрямую зависят от конкретной модели оборудования.

Типичные ошибки при монтаже
Смонтировать водопровод в квартире своими руками в соответствии со всеми современными нормами для неспециалиста достаточно сложная задача. Чтобы избежать большинства ошибок профессионалы рекомендуют:
ставить запорные краны на входе в каждое ответвление системы и перед сантехническим оборудованием;
утеплять трубы ГВС, если планируется скрытый монтаж в перекрытиях или полу;
во время монтажа закрывать отверстия не установленных труб;
проводить пайку в чистом помещении;
проверять трубы на наличие влаги и грязи перед пайкой;
не перекрывать водопроводом доступ к соединительным участкам системы.

Следование этим советам существенно облегчит работы по уходу и ремонту коммуникаций.
Заключение
Установка водопровода в квартире — нетривиальная задача, решить которую без предварительного планирования достаточно сложно. Правильно составленная схема коммуникаций, продуманная структура санузла, а так же качественные материалы и оборудование гарантируют успех всего мероприятия. Тщательное проектирование существенно снижает риск неполадок и вероятность ремонтных работ в последующие годы.
