Походный складной стол своими руками – чертежи раскладных походных столов. Как сделать туристический стол для кемпинга? Самодельная кемпинговая мебель из дерева

Раскладной походный стол своими руками: чертежи, видео

Для правильного отдыха вдали от цивилизации всегда пригодится переносной столик. Это очень удобная конструкция, которая практически не занимает место, но очень часто выручает. В магазинах имеется довольно большой ассортимент подобных изделий, но можно сделать походный столик своими руками. В этом нет ничего сложного, работа занимает немного времени, зато вы можете быть уверены в результате. Такая модель не подведет вас в нужный момент и прослужит долгие годы.

Подготовка инструмента

Нет ничего страшного в том, что вы еще ни разу не занимались изготовлением мебели. Походный стол своими руками может собрать даже новичок, используя заготовленные чертежи и инструкции. Главное, позаботиться о необходимом инструменте и приступить к работе с большим желанием. Туристический столик – это нужная вещь для любого человека, даже если ваши выходы на природу ограничиваются несколькими разами в год.

Наличие специальных инструментов очень облегчают работу

Так как придется много скручивать, не обойтись без шуруповерта. Желательно, чтобы к нему шел набор из нескольких разных бит. Раскладной стол своими руками  требует и шлифовальной машинки. Так как работать придется с деревянными элементами, им требуется качественная зачистка. Она позволяет устранить все то, что может принести вред человеку. В дополнение сделать походный столик поможет:

• рулетка с карандашом;
• лобзик;
• строительный уровень и угол.

Посмотреть, как делают складной походный столик можно и на видео, которое представлено в статье. Оно поможет вам получить более полное представление о предстоящей работе и ответит на дополнительные вопросы.

Сбор материала

Сделать складной столик своими руками можно с помощью небольших реек. Они легкие по своей природе и практически незаметны в сложенном состоянии. Зато в использовании они прочные и легко переносят любые погодные условия. Складные столы делаются по размерам, которые выбираете вы сами. Для ножек могут потребоваться более толстые рейки, нежели чем на столешницу, хотя это условие не обязательно.

При подготовке материала следует учитывать то, что самодельный стол будет очень часто подвергаться транспортировке. Поэтому доски должны быть не только хорошо зашлифованы, но и покрыты в несколько слоев лаком. Это позволит сохранить приятный внешний вид изделия и обезопасит его от погодных явлений.

Сборка стола

Схема сборки стола

Стол для пикника своими руками собирается очень просто. Ножки скрепляются по типу крест на крест, а столешница крепится к ним. Главное прочно закрепить механизмы, чтобы в процессе эксплуатации они не потеряли свою прочность. Помните, что складные столы делаются по принципу «козла», поэтому не нужно крепить столешницу к ножкам полностью. Лучше всего, изготовить специальные пазы, с помощью которых ножка будет плавно ездить при раскладывании. Прикрепить их можно небольшими саморезами, которые не будут видны на поверхности.

Если выбрали систему раскладушки, то сможете отлично сэкономить место в квартире или гараже. В данном случае, от размера зависит очень много и стоит обращать внимание на виды раскладных механизмов.

Не забывайте и о дополнительных мелочах. К примеру, к столику можно прикрепить небольшие выдвижные ящики, которые могут быть очень кстати при отдыхе на природе. К тому же, вы можете задекорировать его так, как вам удобно, к примеру, в детском стиле или в ярких летних оттенках.

Раскладной походный стол, сделанный своими руками всегда будет радовать вас. В первую очередь, из-за того, что вы сделали его сами. Вы будете уверены в его прочности, в отличие от магазинных вариантов, где не всегда можно купить качественный товар за приемлемые средства. Поэтому, не стоит недооценивать свои возможности, если у вас появилась необходимость в туристском столе, сделайте его самостоятельно, результат в любом случае вас приятно удивит.

infomebli.ru

Делаем складной стол для пикника

Здравствуйте. Сегодня я расскажу вам, как изготовить стол, способный уместить за собой 10-12 человек, и при этом легко складывается и занимает в багажнике автомобиля совсем не много места. Ведь толщина его в сложенном состоянии всего 10 см.

Мы с компанией очень часто выезжаем «на природу». Иногда — с палатками на неделю. И я подумал о столе, который можно возить с собой. Покупные модели обычно рассчитаны на компанию из 4-х человек, что нас не устраивало. И вот, после некоторых раздумий, я собрал вот такой стол.

Делал я его к определённой дате и «из того, что было». Например, элементы самой столешницы я вырезал из плиты OSB толщиной 10 мм. Поэтому моя конструкция получилась достаточно тяжёлой. Вполне можно изготовить эти элементы из тонкой фанеры — плясать на этом столе вряд ли кто-то будет! ))))) Но OSB у меня была (Осталась половина листа после ремонта стен в сарае), поэтому я её и использовал. Несущие конструкции я сделал из брусков 50 на 25 по той-же причине — они валялись в сарае. А их вполне, без потери прочности, можно изготовить из той-же фанеры, только потолще. На выходе получим значительное уменьшение веса…

И так, с чего я начал? Начал я со столешницы. Запланировав ширину будущего стола 80 см, я вырезал два куска плиты такой длины. А ширина у меня получилась 62,5 см. Именно «получилась» — потому что ширина листа OSB — 125 см, и я просто распилил надвое восьмидесятисантиметровый её отрезок.))))

Далее, я приступил к изготовлению «ног», т.е, конструкции, на которой будет монтироваться столешница.Из брусков я собрал две рамки. Одну — размером 100 на 62,5 см, Другую — немного более узкую. Т.е., после того, как я собрал первую, я вложил внутрь её два метровых бруска и скрепил их поперечными такой длины, чтобы рамки плотно помещались одна в другую. При этом поперечные бруски в обоих рамках я прикрепил «внахлёст» и не по краю, а так,чтобы между ними оставалось расстояние 80 см. Что это дало: во-первых, туда ровно будут вкладываться в сложенном состоянии стола мои куски столешницы. Во-вторых, за перекладинами остались «рожки». Предполагалось изначально использование стола на неровной земле. А такую ножку можно, нажав, заглубить в землю. Найдя центр длинных сторон обоих рамок, я просверлил отверстия и скрепил их между собой болтами М8.

Получилась у меня вот такая конструкция:
Выяснилось, что конструкция получилась шаткой, поэтому я укрепил её от поперечного вихляния, прикрутив шурупами к каждой рамке по прямоугольному обрезку USB /

Далее я приступил к изготовлению несущих планок, на которые будет накладываться столешница. Так как моя конструкция имеет максимальный размер 100 см, то и несущие планки должны складываться до такой длины. Для этого я отрезал две планки по 100 см, и две — по 90. скрепил их попарно болтами М6 вот таким образом:

После этого я разложил обе конструкции и просверлил по ещё одному сквозному отверстию. Теперь если из разложить в одну линию и стянуть обычными мебельными болтами с барашковой гайкой, мы получаем две прочных планки, длиной по 1 м 85 см каждая:

Далее я разложил мою «ногу» до такой ширины, чтобы её высота равнялась 75-ти сантиметров (это стандартная высота стола). После чего, замерив расстояние между верхними концами ( в них я заранее просверлил отверстия диаметром 6 мм). В разложенных и скреплённых несущих планках я просверлил по два отверстия на таком же расстоянии, проследив, чтобы они располагались на одинаковом расстоянии от концов. После чего скрепил планки с подставкой при помощи всё тех же мебельных болтов М6 с барашковыми гайками:
Расположив на краях полученного «скелета стола» мои фрагменты столешницы, я пришёл к выводу, что между ними можно вставить ещё один, шириной 40 см. После чего я его и изготовил.

Расположив все фрагменты, я отметил точки крепления и просверлил сквозные отверстия в столешнице и направляющих. После чего закрепил болтами первый…

Затем второй…. И, наконец, последний… Вот таким образом: Всё. Стол готов!
Для того, чтобы его фиксировать в собранном положении, я заранее приготовил вот такую стропу: На её концах две петли, которые могут затягиваться при помощи колец, отрезанных от старых курток. Так как я использовал узкую стропу (она, опять же, была))), то в середине, там, где она будет вешаться на плечо, я вставил отрезок широкого автомобильного ремня безопасности:
А собирается стол вот так:
Сначала раскручиваются все барашковые гайки и он разбирается на комплектующие. Потом на землю кладётся одна из широких частей столешницы: На неё укладывается сложенная «нога»: Потом укладываются сложные вдвое несущие:
Между ними укладывается узкий (центральный) фрагмент столешницы: И, наконец, накладывается оставшийся широкий и одеваются петли: После того, как они будут затянуты, стол можно легко донести до машины, повесив на плечо:
Ещё один момент… При первой переноске узкий фрагмент столешницы свободно выпал при погрузке в багажник. Чтобы этого не происходило, я прикрутил в центрах поперечин по обрезку бруска. Забыл сфотографировать, но их видно на фото выше.

Я описал саму идею и методы. Изготовить вы можете из других материалов и с другими размерами. Возможно, кому-то регламентирует размеры багажник автомобиля. Мы,довольно часто выезжаем в лес, но на седане я туда не езжу. В лес еду на универсале, или на минивэне (в зависимости от сроков на которые едем, как следствие — от количества вещей))). В обоих этих машинах у меня багажники — большие и прямоугольные, поэтому стол практически не забирает объем — просто пол багажника становится на 10 см выше…

Так что, делайте «под себя»…. Приятных вам шашлыков…

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

чертежи и размеры фиксируем на бумаге, чтобы выбрать материал и сделать самодельный туристический стол

Любая семья любит выезжать на природу, и для этого нужен стол и стулья, облегченной и складной конструкции, которые легко уложить в багажник автомобиля.

Складная конструкция имеет свои преимущества и особенности.

Но, если вы умеете держать в руках инструмент, то сделать складной столик для улицы своими руками не составит труда.

Материал

Начать стоит с выбора материала, из которого можно смастерить данную конструкцию.

Если вы не имеете опыта работы с металлом и пластиком, для которых нужен специальный большой набор инструментов, то соорудите конструкцию из дерева – она простая в изготовлении.

Простой столик для пикника можно изготовить из досок, брусков, фанеры или ДСП.

У древесины масса преимуществ:

• натуральность;
• экологичность;
• долговечность при правильной обработке;
• не вызывает аллергических реакций.

Но есть и недостатки:

• древесина боится сырости;
• ее может покоробить от солнечного света;
• на нее воздействовать перепады температур;
• ее могут испортить насекомые.

По этой причине придется проводить дополнительную обработку от гниения, воздействия влаги и насекомых, чтобы она не поменяла свой внешний вид со временем.

Металл – отличный, долговечный материал, у которого есть как преимущества, так и недостатки.

Из плюсов можно назвать: экологичность, долгий срок службы, эстетичный внешний вид.

Недостатки:

• нужен специальный набор инструментов;
• если выбрать толстый металл, то конструкция получиться достаточно тяжелой;
• от влаги металл может подвергнуться коррозии;
• требует определенного мастерства и дополнительной обработки.

С пластиком работать намного сложнее, но зато у него нет таких недостатков как у металла, и древесины, и он не требует дополнительной обработки.

Совет. Кроме того, стол может быть комбинированным, например, столешница из дерева, а ножки из металла.

Какой материал выбрать решать вам, мы же рассмотрим изготовление складного столика для пикника из дерева. Для него нужно приготовить:

• деревянный клееный щит или фанеру;
• бруски для ножек;
• шайбы усиленные;
• уголки для мебели;
• мебельные шарниры;
• гайки;
• заклепки;
• черные шурупы.

Размеры и чертежи

Стол можно сделать в любых конфигурациях, он может быть:

• квадратным;
• прямоугольным;
• круглым;
• овальным.

Стол можно сделать на раме, которая легко складывается, и при необходимости приводится в нужное положение.

Важно. Главную роль в этой конструкции играют ножки. Грамотный расчет толщины и длины, правильная постановка крепежей обеспечат простоту складывания в компактное положение и хорошую устойчивость стола.

Создать чертеж можно самостоятельно, исходя из своих потребностей, учитывая количество человек, которые будут одновременно сидеть за столом.

Но можно пойти и по более простому пути – найти подходящий чертеж в интернете.

Важно. Складную часть (ножки), нужно сделать короче высоты конструкции, иначе сложить стол будет невозможно.

Инструменты

Для быстрой сборки стола следует подготовить следующие инструменты:

• ножовка или электролобзик;
• шуруповерт или отвертка;
• наждачная шкурка;
• рулетка и маркер.

Совет. Если применять электроинструмент, то работать будет намного проще и быстрее.

Как сделать раскладной туристический стол?

Для сборки деревянного, складного столика для пикника представляем следующую инструкцию:

1. В первую очередь следует изготовить каркас будущей конструкции. Для этого нужно отпилить 4 бруска 116 см и 4 элемента 40 см.

   Их соединяют саморезами по 2 штуки на каждое соединение – в общей сложности получится 8 шт. В верхней части конструкции сделать сквозное отверстие сечением чуть меньше самореза.

2. К каждому углу прикрепить по 1 опоре для ножек, которые будут помогать столу раскладываться под нужным углом. Длина каждого элемента должна составлять 17 см. Оба конца бруска стоит подпилить под углом 15 градусов. Эти бруски прикручивают к длинным брускам каркаса саморезами.
3. Для ножек нужно отрезать 4 элемента длиной 73 см, с отпиленными концами под углом 15 градусов. Этот наклон поможет ножкам стоять ровно. Второй конец бруска, который будет крепиться вверху, нужно обработать в форме радиуса, для легкого складывания. Радиус ножек должен быть одинаковым, поэтому при обработке пара ножек складывается вместе и отпиливается электролобзиком по шаблону. Затем все элементы должны быть тщательно зачищены наждачкой.
4. Расстояние между ножками будет разным, иначе они просто не сложатся – будут друг другу мешать. Для этого нужно обустроить прокладки из бруска, на которые и прикрепятся опорные столбики.
5. Затем нужно прикрепить к каждой паре ножек перемычку, которая будет их соединять между собой, чтобы они не разъехались при установке столика. Плюс это придаст конструкции дополнительную прочность.
6. Последним шагом будет установка ножек на рабочее место, их следует закрепить специальными мебельными болтами. Между гайкой и ножкой нужно установить шайбу – это поможет ножкам ходить легко. После того, как сборка конструкции завершена, нужно проверить работу механизма, если где-то цепляется или трет, то стоит провести коррекцию.
7. Затем отпиливают две одинаковые столешницы из фанеры, под которые нужно соорудить рамку из брусков. На бруски прикручивают мебельные шарниры.
8. По желанию к такому столику можно приделать специальную ручку – в этом случае, конструкция в сложенном виде будет похожа на чемоданчик, который будет просто переносить. Для того чтобы при транспортировке столешница не раскладывалась, к краям монтируются небольшие мебельные крючки.

На этом сборку стола для пикника можно считать оконченной, теперь остается только обработать поверхность конструкции.

Финишная обработка

Чтобы деревянная поверхность служила длительное время, ее нужно хорошо обработать. Алгоритм действий следующий:

1. Все детали конструкции хорошо обработать наждачной бумагой.
2. Покрыть конструкцию грунтом, который предотвратит гниение древесины.
3. Для того чтобы стол выглядел презентабельно, пропитать все детали морилкой нужного цвета.
4. После высыхания можно нанести мебельный лак в 2 слоя.

Совет. Если нет лака и морилки, можно пропитать олифой и покрасить краской по дереву любого оттенка.

Фото

Столы для пикника могут быть самыми разными. Например, как на этих фото

Полезное видео

Еще один вариант раскладного столика для пикника можно увидеть на следующем видео:

Заключение

Как видим сделать самодельный складной стол для пикника не сложно, если действовать по инструкции. Важно лишь соблюдать технику безопасности при работе с электроинструментом и тщательно подгонять детали.

Вконтакте

Facebook

Twitter

Одноклассники

samodel.guru

Походный складной/раскладной столик своими руками

Этот легкий, походный столик весит меньше килограмма, разбирается и упаковывается в считанные секунды и используется в качестве подставки под еду во время пикника.

Высота туристического столика, сделанного своими руками близка к высоте кухонного стола (750 и 900 мм соответственно).

Некоторые туристы могут посчитать этот стол ненужной обузой в походе, но удобство, которое создает этот стол, стоит того, чтобы взять его с собой.

Рабочая поверхность складного столика диаметром 360 мм более чем достаточна для того, чтобы разместить на ней тарелку с едой, столовые приборы и бутылку с водой.

На четвертой фотографии вы можете видеть, что столик легко выдерживает вес девяти литров лимонада.

Шаг 1: Описание

Конструкция стола состоит, в основном, из опорных стоек от старых палаток. Тент палатки с течением времени приходит в негодность, а стойки остаются целы и невредимы, и их можно использовать. Они достаточно крепкие и легкие, поэтому их можно применить для различных целей.

Блок, соединяющий ножки и верхние стойки столика, изготавливается из дерева. Весь набор ножек, стоек и блока, включая также колышки, весит менее, чем полкилограмма.

Столешница – это противень для приготовления пиццы. Противень должен быть с отверстиями – такой применяется для приготовления хрустящей пиццы. Такая столешница с отверстиями также весит меньше полкило. Алюминиевый противень будет весить еще меньше.

Диаметр столешницы 360 мм, высота стола – 750 мм. Стол таких размеров будет достаточно устойчив.

Шаг 2: Материалы

Полный перечень необходимых материалов:

• Три ножки длиной 530 мм из алюминиевых опорных стоек от палатки.
• Три верхних стойки длиной 300 мм из тех-же палаточных подпорок.
• Четыре кольца для ключей диаметром 25 мм.
• Три пробки от винных бутылок.
• Легкая цепочка длиной 300 мм.
• Три металлических карабина.
• Три пластмассовых дюбеля.
• Три шурупа по дереву длиной 10 мм.
• Три колышка от палатки.
• Доска размером 50*100 мм для изготовления блока.
• Стальной (или лучше алюминиевый) противень с отверстиями для готовки пиццы диаметром 360 мм.

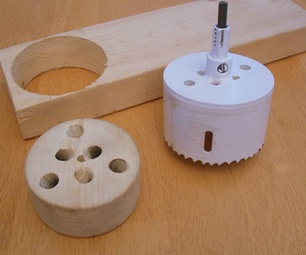

Шаг 3: Изготавливаем деревянный блок

1. Вырежьте при помощи коронки деревянный цилиндрический блок из сосновой доски.
2. Просверлите 3 отверстия диаметром 10 мм под углом 30 градусов от вертикали. Отверстия должны располагаться по кругу через 120 градусов друг от друга. Начало отверстий должно находиться на расстоянии 12 мм от внешнего края блока.
3. Переверните блок и просверлите еще 3 таких-же отверстия. Эти отверстия должны быть смещены относительно первых на угол 60 градусов.

На фотографиях шага 8 хорошо видно, как будет собираться конструкция.

Шаг 4: Надеваем пробковые наконечники на ножки

Длинные алюминиевые стойки – это ножки стола.

1. Просверлите сквозное отверстие диаметром 3 мм на расстоянии 25 мм от края каждой ножки.
2. Вденьте кольца для ключей в отверстия на ножках.
3. Просверлите отверстия диаметром 10 мм в пробках. Отверстия должны быть глухими и быть глубиной около 25 мм.
4. Наденьте пробки на ножки.

Пробки предотвратят погружение ножек в рыхлый грунт и не допустят попадания на них грязи. Кроме того, на гладкой поверхности они обеспечат достаточное сцепление.

Шаг 5: Подготавливаем стойки

Более короткие стойки будут удерживать столешницу.

1. Подберите пластмассовые дюбели, чтобы они плотно вставлялись в верхние части стоек.
2. Вкрутите шурупы в дюбели. Вкручивайте и выкручивайте шурупы несколько раз, пока они не начнут свободно вкручиваться вручную.

Нагрузка на шурупы, при креплении столешницы, не очень большая, поэтому нет необходимости затягивать их при помощи отвертки.

Во время хранения и перевозки столика в разобранном виде, колышки можно вставлять внутрь стоек; так они будут занимать меньше места (фото 3).

Шаг 6: Подготовим цепи

1. Разделите цепь на 3 части: по 10 см каждая.
2. Наденьте все три цепочки одним из концов на одно кольцо для ключей.
3. Зацепите карабины на другие концы трех цепей.

Цепи предотвратят расползание ножек по сторонам и увеличат устойчивость стола.

Шаг 7: Устанавливаем ножки

1. Установите три ножки тонкими концами в блок, как показано на рисунке.
2. Зацепите с помощью карабинов цепочки за кольца в нижней части ножек.

Шаг 8: Устанавливаем верхние стойки

Установите стойки тонкими концами в отверстия блока.

Шаг 9: Крепим ножки к земле

Наш столик имеет устойчивую конструкцию, однако из-за своего малого веса он может опрокинуться в ветряную погоду. Чтобы предотвратить это, а также избежать опрокидывания от случайного толчка, рекомендуется закрепить стол на земле.

Для этого используйте колышки от палатки, пропустив их через кольца на ножках и забив в землю.

Шаг 10: Заканчиваем сборку

1. Выкрутите шурупы из дюбелей в стойках.
2. Установите противень на стойки; совместите отверстия в поддоне со стойками и вкрутите шурупы.

Раскладной столик своими руками готов!

Можете использовать столик для разогрева или приготовления пищи, установив на него горелку.

Между приемами и готовкой пищи, используйте столик как подставку под необходимые вам, часто используемые вещи.
