Плуг для мотоблока своими руками чертежи и схемы

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.

Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.



Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.



Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

Чертеж деталей плуга:

  • а – лемех из легированной стали;
  • б — боковой щиток стойки, Ст3;
  • в — распорная пластина, Ст3;
  • г — пластина основания плуга, Ст3;
  • д — полевая доска, уголок 30х30 мм;
  • е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

  • 1 — лемех;
  • 2 — боковой щиток стойки;
  • 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

  1. — лемех;
  2. — винт с потайной головкой М8;
  3. — отвал;
  4. — пластина основания;
  5. — уголок 30х30х90 мм;
  6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

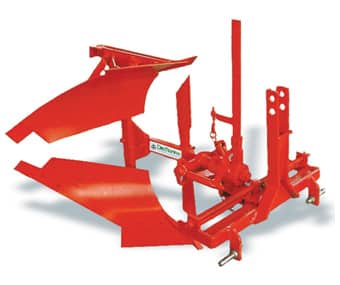

Плуг поворотный для мотоблока, самодельный

Поворотный плуг — универсален, применяется на мотоблоках, содержит на стандартной одинарной сцепке ручной поворотный механизм. Как известно, при пахоте почвы обычным плугом за один проход пласт земли переворачивается лемехом в одну сторону. Чтобы земля следующего ряда переворачивалась в ту же сторону приходится возвращаться к началу предыдущего ряда и начинать с той же стороны участка.

Поворотный плуг позволит вам выполнять пахоту гораздо быстрее — в конце ряда вы после разворота мотоблока просто разворачиваете лемех в другую сторону и продолжаете обработку почвы.

Размеры плуга для мотоблока

Поворотный плуг характеризуется наличием трех конструктивных плоскостей: нижней горизонтальной плоскости полозка, боковой вертикальной плоскости полозка и передней отвальной плоскости. Если после снятия лемеха и отвала плуг поставить на горизонтальный стол, вплотную придвинутый к стене, и прижать его боковую поверхность к вертикальной стене, то поверхность стола совпадет с нижней горизонтальной плоскостью полозка, а вертикальная стена с боковой вертикальной плоскостью полозка.

  • Первым условием хорошего плуга является расположение нижнего режущего края установленного лемеха на 10…20мм ниже нижней горизонтальной плоскости полозка.
  • Вторым условием хорошего плуга является составление боковым режущим краем установленного лемеха прямой линии с боковым режущим краем отвала, причем оба они должны выступать на 10мм за боковую вертикальную плоскость полозка.
  • Третье условием хорошего плуга является примыкание передней рабочей поверхности лемеха к отвалу в одной плоскости и без зазора. Они не должны иметь выступающих крепёжных элементов, но должны быть заполированы и блестеть, как зеркало.

По завершении работ с плугом рекомендуется полированные поверхности очистить от грунта, полить машинным маслом или смазать Литолом-24 и растереть ветошью. Это позволит защитить полированные поверхности от коррозии.

Четвёртым условием хорошего плуга является ровная тыльная сторона лемеха, составляющая с плоской поверхностью установки плуга угол 15…20 градусов, равный заднему углу установленного лемеха.

Боковые режущие кромки лемеха и отвала также должны иметь задние углы 10…20 градусов с боковой плоскостью борозды, причем боковая режущая кромка отвала может быть закругленной.

Как установить плуг на мотоблок

Прежде чем начинать настройку плуга, необходимо подготовить сам мотоблок и установить плуг на мотоблок. Для этого мотоблок помещается на место проведения работ, колеса с резиновыми шинами снимаются и устанавливаются стальные грунтозацепные колеса. Делается это с целью уменьшения буксования мотоблока при пахоте из-за сопротивления грунта.

После этого приступают к присоединению к навесному устройству имеющегося плуга мотоблока. Гайки крепления при этом следует затягивать не полностью, чтобы иметь возможность регулировки агрегата. Затем выполняется фиксация агрегата к крепежной серьге мотоблока двумя стальными штырями. По окончании этих операций можно начинать операцию регулировки плуга.

Регулировка плуга на мотоблоке

Регулировка плуга на мотоблоке должна проводиться с максимальным соблюдением правил, ведь от нее прямо зависит качество вспашки. Она осуществляется следующими этапами.

Сначала колеса мотоблока ставятся на специально для этого подготовленные подставки и проводится его балансировка. Высота этих подставок прямо определяет глубину вспахивания (высота подставок для вспахивания мерзлого грунта должна быть не более 20-25см, для весеннего грунта – 15-20 см).

После этого регулировочными болтами выставляется угол наклона плуга так, чтобы его «пятка» была расположена параллельно поверхности земли.

После закрепления плуга, мотоблок снимают с подставок и ставят на грунт. Руль его выставляют таким образом, чтобы ручки управления находились на высоте пояса пахаря.

Последний этап регулировки плуга состоит в оценке правильности его настройки. Для этого проводят контрольную вспашку в виде двух – трех борозд с измерением глубины среза и качества отвала грунта, а также расстояния между бороздами. В случае, если расстояние между бороздами превышает 10 см, или они перекрывают друг-друга, регулировку требуется выполнять повторно.

motoblok24.ru

Как сделать плуг для мотоблока своими руками чертежи, фото, видео

Оглавление:

Делаем плуг для мотоблока своими руками

При помощи мотоблока могут выполняться самые различные сельхозработы, как то: пахота, покос, посев, посадка и выкапывание картофеля, моркови, лука окучивание и др. Но для каждой из этих работ потребуется специально предназначенный для нее сельскохозяйственный инструмент. Вот здесь то и возникает вопрос о том, что выгоднее: купить готовый плуг, или изготовить плуг для мотоблока своими руками.

Плуги включают несколько видов, каждый из которых имеет особую конструкцию. Так, сегодня для пахоты мотоблоком используются плуги однокорпусные, либо оборотные, или роторного типа.

Однокорпусный плуг

Однокорпусный плуг отличается наиболее простой конструкцией и наличием огромного числа чертежей его модификаций. Поэтому он представляет собой оптимальный вариант для изготовления своими руками, особенно для тех владельцев мотоблоков, которые не имеют необходимых навыков.

Изготовление самодельного однокорпусного плуга мотоблока не будет представлять каких-либо трудностей. Для него даже не нужно будет иметь какое-либо специализированное оборудование и инструменты. Вполне подойдут те, что хранятся в сарае или в гараже у каждого уважающего себя хозяина.

Плуг для мотоблока своими руками чертежи

Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.



Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.

Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.

Отвал для плуга мотоблока

Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.

Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.

Чертеж отвала плуга из листа стали 3 мм

Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.

Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.

Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм

Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.

Чертеж деталей плуга:

  • а – лемех из легированной стали;
  • б — боковой щиток стойки, Ст3;
  • в — распорная пластина, Ст3;
  • г — пластина основания плуга, Ст3;
  • д — полевая доска, уголок 30х30 мм;
  • е — стойка, труба диаметром 42 мм

Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.

Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.

Сборка плуга

  • 1 — лемех;
  • 2 — боковой щиток стойки;
  • 3 – вспомогательный лист 2-3 мм

С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.

С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.

Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

  1. — лемех;
  2. — винт с потайной головкой М8;
  3. — отвал;
  4. — пластина основания;
  5. — уголок 30х30х90 мм;
  6. — гайка М8

Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.

Плуг поворотный для мотоблока, самодельный

Поворотный плуг — универсален, применяется на мотоблоках, содержит на стандартной одинарной сцепке ручной поворотный механизм. Как известно, при пахоте почвы обычным плугом за один проход пласт земли переворачивается лемехом в одну сторону. Чтобы земля следующего ряда переворачивалась в ту же сторону приходится возвращаться к началу предыдущего ряда и начинать с той же стороны участка.

Поворотный плуг позволит вам выполнять пахоту гораздо быстрее — в конце ряда вы после разворота мотоблока просто разворачиваете лемех в другую сторону и продолжаете обработку почвы.

Размеры плуга для мотоблока

Поворотный плуг характеризуется наличием трех конструктивных плоскостей: нижней горизонтальной плоскости полозка, боковой вертикальной плоскости полозка и передней отвальной плоскости. Если после снятия лемеха и отвала плуг поставить на горизонтальный стол, вплотную придвинутый к стене, и прижать его боковую поверхность к вертикальной стене, то поверхность стола совпадет с нижней горизонтальной плоскостью полозка, а вертикальная стена с боковой вертикальной плоскостью полозка.

  • Первым условием хорошего плуга является расположение нижнего режущего края установленного лемеха на 10…20мм ниже нижней горизонтальной плоскости полозка.
  • Вторым условием хорошего плуга является составление боковым режущим краем установленного лемеха прямой линии с боковым режущим краем отвала, причем оба они должны выступать на 10мм за боковую вертикальную плоскость полозка.
  • Третье условием хорошего плуга является примыкание передней рабочей поверхности лемеха к отвалу в одной плоскости и без зазора. Они не должны иметь выступающих крепёжных элементов, но должны быть заполированы и блестеть, как зеркало.

По завершении работ с плугом рекомендуется полированные поверхности очистить от грунта, полить машинным маслом или смазать Литолом-24 и растереть ветошью. Это позволит защитить полированные поверхности от коррозии.

Четвёртым условием хорошего плуга является ровная тыльная сторона лемеха, составляющая с плоской поверхностью установки плуга угол 15…20 градусов, равный заднему углу установленного лемеха.

Боковые режущие кромки лемеха и отвала также должны иметь задние углы 10…20 градусов с боковой плоскостью борозды, причем боковая режущая кромка отвала может быть закругленной.

Как установить плуг на мотоблок

Прежде чем начинать настройку плуга, необходимо подготовить сам мотоблок и установить плуг на мотоблок. Для этого мотоблок помещается на место проведения работ, колеса с резиновыми шинами снимаются и устанавливаются стальные грунтозацепные колеса. Делается это с целью уменьшения буксования мотоблока при пахоте из-за сопротивления грунта.

После этого приступают к присоединению к навесному устройству имеющегося плуга мотоблока. Гайки крепления при этом следует затягивать не полностью, чтобы иметь возможность регулировки агрегата. Затем выполняется фиксация агрегата к крепежной серьге мотоблока двумя стальными штырями. По окончании этих операций можно начинать операцию регулировки плуга.

Регулировка плуга на мотоблоке

Регулировка плуга на мотоблоке должна проводиться с максимальным соблюдением правил, ведь от нее прямо зависит качество вспашки. Она осуществляется следующими этапами.

Сначала колеса мотоблока ставятся на специально для этого подготовленные подставки и проводится его балансировка. Высота этих подставок прямо определяет глубину вспахивания (высота подставок для вспахивания мерзлого грунта должна быть не более 20-25см, для весеннего грунта – 15-20 см).

После этого регулировочными болтами выставляется угол наклона плуга так, чтобы его «пятка» была расположена параллельно поверхности земли.

После закрепления плуга, мотоблок снимают с подставок и ставят на грунт. Руль его выставляют таким образом, чтобы ручки управления находились на высоте пояса пахаря.

Последний этап регулировки плуга состоит в оценке правильности его настройки. Для этого проводят контрольную вспашку в виде двух – трех борозд с измерением глубины среза и качества отвала грунта, а также расстояния между бороздами. В случае, если расстояние между бороздами превышает 10 см, или они перекрывают друг-друга, регулировку требуется выполнять повторно.

Как отрегулировать плуг на мотоблоке видео


Как сделать роторный плуг для мотоблока своими руками

Эта модель полностью отлична от всех других моделей плугов. Такой роторный плуг для мотоблока, включает нескольких изогнутых лемехов, установленных на одну ось. При работе ось плуга вращается от вала отбора мощности мотоблока и переворачивает грунт.

Роторный плуг к мотоблоку обрабатывает почву до глубины 25-30 см при малых затратах физических сил работника.

Работать с мотоблоком, оснащенным роторным плугом проще, чем с обычным плугом, так он позволяет передвижение не только по прямым линиям, но и по кривым, что облегчает обработку участков со сложной геометрией.

Сейчас многими аграриями ведутся споры о том насколько эффективна работа роторного плуга, но он все больше набирает популярность у дачников при обработке заплетенной корнями и заросшей почвы.

Как сделать плуг для мотоблока своими руками видео

motoblok-kultivator.com

Как сделать плуг для мотоблока своими руками, и как его соединить

Как закрепить плуг на мотоблок

Как закрепить плуг на мотоблок Для выполнения определенной работы необходимо специально предназначенное сельскохозяйственное приспособление (инструмент), например, такое, как плуг. Возникает вполне рациональный вопрос, что дешевле, купить заводское устройство, или сделать свой плуг в домашних условиях?

Плуги могут монтироваться на мотоблоки. С помощью мотоблока можно производить любые сельхоз работы, такие как:

  • покос;
  • пахота;
  • посев;
  • посадка различных культур;
  • окучивание;
  • выкапывание моркови, картофеля, лука и др.

Изготовление своими руками устройства для мотоблока

Плуги разделяются на несколько типов, которые имеют каждый свою особую конструкцию. При пахоте мотоблоком применяются:

  1. Однокорпусный.
  2. Оборотный.
  3. Роторного типа.

Плуг однокорпусный

Особенности сборки плуга

Особенности сборки плугаЭтот тип устройства отличается очень простой конструкцией и наличием большого количества чертежей его модификаций. Исходя из этого, он является оптимальным вариантом для изготовления его в домашних условиях, своими руками. Из-за легкой конструкции его изготовление будет под силу владельцам мотоблоков, которые не выполняли раньше такого вида работ.

Самодельный однокорпусный плуг для мотоблока представляет собой легкую конструкцию. При его изготовлении не понадобится специальных инструментов и оборудования. Материал для изготовления и инструменты вы можете найти у себя в сарае или в гараже.

Опыт многих людей, которые экспериментировали с устройством и его чертежами, говорит нам о том, что необходимо выполнить лемех съемным, чтобы перед самой пахотой его можно было затачивать.

При выборе материала для режущей части своего устройства, лучшим считается сталь легированная 9ХС, из которых выполнены диски пил циркулярных.

Подойдет и 45 сталь, которую с помощью закалки необходимо довести до твердости HRC 55 единиц. Если в хозяйстве у вас только обычная сталь, например, марки 3 или 5, которая не подлежит закалке, ее режущую кромку можно отбить на наковальне, а затем наточить и она будет приспособлена для резки грунта.

Отвал для плуга

Способ производства №1

Рабочей площади отвала необходимо придать цилиндроидальную форму. Если в хозяйстве имеются вальцы, то у вас без труда получится придать нужную форму вашей заготовки.

Необходимо заготовку для отвала, которую вы предварительно вырезали ножницами по металлу либо электро- или газосваркой из листа стали толщиной до 4 миллиметров, кладут на вальцы под двадцатиградусным углом, изгибают заготовку, а затем тяжелым молотком дорабатывают заготовку до необходимой формы согласно шаблону.

Способ №2

Можно использовать для заготовки стальную трубу диаметром 600 миллиметров с шириной стенки до 5 миллиметров. Вначале необходимо изготовить шаблон из плотного картона, затем картон прикладывается к самой трубе так, чтобы нижняя кромка шаблона составляла с кромкой трубы угол примерно 23°.

Линию отвала изобразите мелом, затем газовой сваркой необходимо вырезать заготовку и обработать ее наждаком. Если нужно, то заготовку с помощью молотка, доводят до формы отвала по шаблону.

Способ №3

Это самый трудоемкий способ изготовления отвала. Необходимо поместить заготовку в горн для нагрева. Затем отбить молотком заготовку по матрице. В качестве образца можно взять отвал из другого плуга.

Материалом для изготовления рамы плуга можно взять лист стали от 3 до 10 марки, с толщиной примерно в 3 миллиметра.

Сборка самодельного устройства

Чертеж плуга состоит из деталей:

  • Как сделать плуг своими рукамиКак сделать плуг своими рукамилемех из стали легированной;
  • щиток боковой стойки, выполнен из Ст3;
  • пластина распорная, изготовлена из Ст3;
  • пластина для основания тоже из Ст3;
  • доска полевая, уголок 30 на 30 миллиметров;
  • стойка, выполнена из трубы диаметром 40 миллиметров.

Специалисты рекомендуют для начала сделать из плотного картона все части устройства, затем их соединить между собой с выдерживанием необходимых углов. Если картонная модель устроила вас по всем критериям, смело можно начинать работу с металлическими заготовками.

Когда вы выполните все заготовки из стали, то для сборки корпуса вам понадобится вспомогательный стальной лист 500 на 500 миллиметров и толщиной примерно 3 миллиметра, а также аппарат для сварки заготовок.

С помощью клиньев, имеющих, угол α равный 25градусам на вспомогательный лист монтируется лемех и точечно приваривается к листу с двух сторон.

С лемехом плуга в вертикальном положении состыковывается боковой щиток стойки так, чтобы край его заходил за край лемеха на 7 миллиметров, при этом боковой щиток необходимо поднять выше, чем лезвие самого лемеха на 10 миллиметров, чтобы при этом не мешать, лемеху резать грунт. Щиток также необходимо слегка прихватить сваркой к лемеху и соответственно к вспомогательному листу.

После к лемеху очень плотно необходимо приложить отвал, чтобы не было зазора и они были одним целым. Между верхним краем отвала и лезвием самого лемеха угол должен быть равен примерно 7 градусам.

Крепление лемеха состоит из таких деталей:

  • лемех;
  • винт М8 с потайной головкой;
  • пластина основания;
  • отвал;
  • уголок 30 на 30 и на 90 мм;
  • гайка М8.

Если в процессе сборки обнаружится, что углы или края не соответствуют или не совпадают, то отвал необходимо доработать увесистым молотком. После необходимой подгонки самого отвала к лемеху, необходимо его сзади точечно прихватить сваркой как к боковому щитку, так и к лемеху. Затем щиток окончательно приваривается к распорной планке и пластине основания. Потом к пластине у основания прихватываются уголки для упора лемеха.

Плуг необходимо еще раз предварительно осмотреть, затем уже обварить капитально. Не забудьте демонтировать вспомогательный лист, который вы использовали для сборки плуга. Отделить его от корпуса можно с помощью зубила или «болгаркой» с применением отрезного круга. Уголки упора лемеха капитально свариваются с пластиной основания. После проведения сварочных работ необходимо зачистить все сварочные швы, а поверхности лемеха и отвала обрабатываются наждачной бумагой.

Самодельный поворотный плуг для мотоблока

Поворотный плуг

Поворотный плугПлуг поворотный является универсальным устройством для мотоблока. На одинарной стандартной сцепке содержит поворотный ручной механизм. Все мы знаем, что вовремя пахоты поля за один проход обычным плугом пласт земли лемехом переворачивается в одну сторону. Поэтому приходится переходить обратно к началу, чтобы почва следующего ряда переворачивалась в нужную сторону и начинать с той же стороны участка.

Он выполнит пахоту вашего участка гораздо быстрее. В конце ряда после поворота мотоблока вы просто поворачиваете лемех в обратную сторону и продолжаете обработку земли.

Размеры плуга

Поворотный плуг поворотного типа состоит из трех основных плоскостей:

  1. Боковая вертикальная плоскость полозка.
  2. Нижняя горизонтальная плоскость полозка.
  3. Передняя отвальная плоскость.

Если после демонтажа отвала и лемеха плуг положить сверху на стол, вплотную при этом прижатый к стене, и придвинуть его боковую плоскость к вертикальной стене, то крышка стола совпадет с горизонтальной нижней плоскостью полозка, а вертикальная стена с вертикальной боковой плоскостью полозка.

Хорошим считается тот плуг, у которого нижний режущий край установленного лемеха на 20 миллиметров ниже горизонтальной нижней плоскости полозка.

Второй правильной конструкцией плуга является сопоставление бокового режущего края установленного лемеха по прямой с режущим боковым краем вашего отвала. Также отвал и лемех не выступают более 10 миллиметров за вертикальную боковую плоскость полозка.

Третьим правильным условием является соединение рабочей передней плоскости лемеха к отвалу без зазора и в одной плоскости. Они в идеале должны блестеть как зеркало, соответственно быть хорошо заполированными и не должны торчать выступающие крепёжные элементы.

После того, как плуг вернулся с работы на участке, его рекомендуется очистить от грунта и сторонних предметов, отполированные части полить маслом или смазать солидолом, потом растереть ветошью. Это позволит защитить поверхность от воздействий окружающей среды и коррозии.

Четвёртой правильной конструкцией является тыльная ровная поверхность лемеха, составляющая с плоской стороной установки вашего плуга угол в 20 градусов, который равен заднему углу монтированного лемеха.

Режущие боковые кромки отвала и лемеха также имеют задние углы в 20 градусов с боковой поверхностью борозды, при этом режущая боковая кромка вашего отвала может иметь закругление.

Как монтировать готовый плуг на мотоблок

Как укрепить плуг на мотоблоке

Как укрепить плуг на мотоблокеПеред тем, как проводить настройку и монтаж плуга, необходимо сам мотоблок подготовить и только потом устанавливать плуг на ваш мотоблок. Сначала необходимо мотоблок переместить на обрабатываемый участок, затем демонтируем колеса с резиновыми шинами и монтируем грунтозацепные стальные колеса. Это необходимо для того, чтобы мотоблок не буксовал в пахоте во время работы из-за сопротивления почвы.

После этого присоединяют плуг, выполненный вашими руками к мотоблоку с помощью навесного устройства. Крепежные гайки следует не полностью затягивать, чтобы можно было регулировать агрегат. Следующим этапом выполняется фиксация плуга к серьге вашего мотоблока двумя штырями. После окончания этих манипуляций можно начинать регулировку самого плуга.

Регулировка устройства на мотоблоке

Регулировка сделанного вашими руками плуга на мотоблоке проводиться с максимальным соблюдением всех условий, ведь от регулировки зависит и качество вспашки.

Регулировка осуществляется в следующем порядке:

  • для начала необходимо мотоблок установить на спец. подставку и произвести балансировку. Высота подставки прямо определяет вашу глубину вспахивания. Высота подставки для мерзлой почвы должна быть не более 25 сантиметров, а для весеннего прогретого грунта не более 20 сантиметров;
  • после балансировки, болтами регулировки, устанавливаем угол наклона вашего плуга так, чтобы его «пятка» параллельно располагалась поверхности почвы;
  • после монтажа плуга, мотоблок снимают с подставки и ставят на землю. Регулируем руль мотоблока так, чтобы управляющие рычаги находились примерно у пояса водителя;
  • на последнем этапе регулировки производим оценку правильности настройки плуга. Для этого произведем контрольную вспашку тремя бороздами с измерением качества отвала срезанного грунта и глубины среза, а также расстояния между пахотными бороздами. В случае если между бороздами расстояние превышает 100 миллиметров, или они начинают перекрывать друг друга, требуется выполнить повторную регулировку.

Роторный плуг своими руками

Приспособление плуг

Приспособление плугЭтот тип плуга совершенно отличается от всех других типов плугов. Роторный плуг для вашего мотоблока, включает много изогнутых винтом лемехов, монтированных на одну ось. При работе ось плуга производит вращение, передаваемое от вала мотоблока и переворачивает грунт.

Роторный плуг обрабатывает грунт до глубины 30 сантиметров при малых затратах физических сил работника.

Работать с мотоблоком, оснащенным роторным плугом проще, чем с обычным плугом, так он позволяет перемещение не только по прямым линиям, но и по кривым, что дает возможность обработку участков с препятствиями и сложной геометрией.

Сейчас среди аграриев ведется горячая дискуссия, о том насколько эффективна работа современного роторного плуга, но он все больше набирает популярность у дачников при обработке заросшей и заплетенной корнями почвы.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Плуг для мотоблока своими руками

Обработка земли всегда требовала значительных физических затрат, независимо от площади участка. Для облегчения работы и большей эффективности используйте, к примеру, мотоблок «Нева». Такая техника позволяет быстро и эффективно выполнять различные виды обработки земли, для чего необходимо иметь соответствующее оборудование, например, плуг, и которое можно купить в специализированном магазине или сделать собственноручно.

Преимущества

Самостоятельное создание плуга для мотоблока имеет определенные преимущества. Параметры лемеха и отвала будут соответствовать всем требованиям, предъявляемым к обработке конкретного типа почвы. К таким параметрам относится:

  • угол отвала;
  • качество и глубина вспашки земли;
  • площадь захвата;
  • эффективность.

Учитывая мощность мотоблока можно сделать плуг, который не вызовет чрезмерных нагрузок на двигатель и пробуксовки, но в то же время будет иметь максимальный захват. Необходимо использовать только качественные материалы, что даст возможность значительно повысить срок эксплуатации плуга. Можно также предусмотреть крепление различных насадок, которые позволят значительно расширить функциональность, благодаря чему станет возможен полный комплекс обработки земли.

Конструкция плуга

Существует несколько разновидностей плугов, устанавливаемых на мотоблок «Нева», и каждая из них обладает своими особенностями конструкции. В настоящее время для обработки земли на приусадебных участках применяют однокорпусные, роторные и оборотные конструкции.

Однокорпусный вид плуга является наиболее популярной конструкцией и в сети можно найти большое количество чертежей именно этой разновидности. К тому же он считается наиболее оптимальным вариантом для тех, кто не обладает соответствующими навыками.

В оборотной конструкции вверху имеется изогнутое перо, что позволяет в процессе вспашки земли сразу же переворачивать пласт. Подобная особенность конструкции делает ее отличным вариантом для работы на твердых почвах, можете увидеть в статье на чертежах. Поскольку такой плуг имеет довольно сложную конструкцию, то сделать его может лишь человек, имеющий достаточный опыт.

Самой сложной в изготовлении считается роторная конструкция плуга. Она больше напоминает культиватор, поскольку предусмотрен не один, а несколько лемехов, закрепляемые на одной оси. В процессе обработки земли ось прокручивается, за счет чего и происходит переворачивание почвенного пласта. Достоинство конструкции состоит в том, что почва может обрабатываться на глубине до 30 см при задействовании незначительных усилий. К тому же роторный плуг позволяет выполнять вспашку участка по разным траекториям.

Видео работы этого плуга

Чертеж плуга

В настоящее время сделать плуг для мотоблока своими руками не составляет проблемы, тем более что сейчас можно найти чертежи самых разнообразных конструкций. Очень часто к ним приложены подробные указания по созданию и сборке плуга.

  1. ручка из трубы – 2 шт.;
  2. рама;
  3. фиксация стойки винтом М10;
  4. плуг;
  5. крепежная вилка шарнира к раме;
  6. дышло;
  7. колесо;
  8. капроновая втулка для подшипника;
  9. перемычка между рукоятками;
  10. шарнирная ось из болта М10;
  11. контргайка;
  12. ось;
  13. дистанционная шайба;
  14. ручка для дышла;
  15. тройник.
Главное чем необходимо руководствоваться, создавая подобную конструкцию – это точно придерживаться всех инструкций и соблюдать все параметры выбранных чертежей. Даже незначительная неточность, которая может на первый взгляд показаться несущественной, в состоянии сильно сказаться на характеристиках плуга или впоследствии негативно повлиять на рабочие параметры в процессе эксплуатации.

Описание работ по сборке

В первую очередь необходимо сделать раму, для которой можно взять металлическую трубу с сечением 52х40 мм и толщиной стенок порядка 7 мм. Для вилки необходимо срезать широкие стенки рамы расположенные друг напротив друга. Далее, на раме отметить середину, где будет устанавливаться поперечная траверса, а также приварены стойки-прушины, к которым крепится дышло.

В передней части рамы, в начале вилки, остается отверстие, которое заваривается наглухо, чтобы избежать попадания грязи.

Крепление стойки плуга

Чтобы закрепить плужную стойку, в широкой части трубы, которая использовалась для создания рамы, с двух сторон высверливают или вырезают отверстия 31х16 мм. В узких стенках рамы также выполняют сквозные отверстия 10,2 мм для крепления, при помощи болтов М10, рукоятки.

Рукояти для плуга необходимо выполнить отдельно из трубы, диаметром примерно полдюйма. Можно воспользоваться старой водопроводной трубой, которую нужно расплющить кувалдой с двух сторон. В полученных плоскостях высверлить отверстия диаметром 10,2 мм и болтами закрепить на раме. Для придания большей жесткости между ручками приварить поперечину.

Плужная сцепка

Сцепка мотоблока в разборе

Сцепка – это важный элемент конструкции, обеспечивающий надежное крепление навесного оборудования с мотоблоком «Нева». Наиболее популярным вариантом считается П-образное крепление из швеллера, и которое устанавливается под рулем мотоблока.

При создании сцепки понадобится просверлить отверстия для крепления кронштейна и крепежного штыря. Кронштейн для крепления к мотоблоку находится либо вверху, либо внизу, чтобы не препятствовать навешиванию.

Изготовление и крепление рабочих элементов плуга

Основными элементами однокорпусной конструкции являются отвал и лемех, для создания которых необходима прочная листовая сталь толщиной 3-5 мм. В первую очередь делается лемех, для чего стоит использовать старый диск от «циркулярки», поскольку он производится из высокопрочной стали. Чтобы заточить режущую кромку лемеха, ее следует отбить на наковальне.

Далее, нужно сделать отвал из металлической трубы диаметром 50-60 см и толщиной стенок порядка 5 мм. Из картона или плотной бумаги создается шаблон, который прикладывают к металлу и обводят по всему контуру мелом. После, по полученным линиям, газосваркой вырезают заготовку, которая доводится до необходимых размеров при помощи «болгарки» или молота и наждака.

Сборка конструкции

Когда все металлические детали плуга для мотоблока «Нева» созданы, для завершающей сборки будет необходим лист металла размером 50×50 см и электросварочный аппарат. К металлическому листу, строго соблюдая углы, нужно слегка прихватить сваркой элементы будущего плуга – боковой щиток и лемех, к которому примерить отвал. В том случае, если обнаружены какие-нибудь несоответствия, то отвал следует молотком довести до необходимого состояния и прихватить сваркой к задней части лемеха.

Осмотреть всю конструкцию и, если никаких проблем не замечено, то можно выполнять капитальную сварку. Лист металла, на котором осуществлялась сборка плуга, отсоединяют от конструкции посредством «болгарки» или молотка и зубила. Далее, требуется тщательно зачистить сварные швы и отшлифовать наждачкой лемех и отвал. После того как конструкция собрана и практически готова к использованию, ее следует покрасить, особенно места сварных соединений. Это не только придаст плугу эстетичный вид, но и убережет металл от воздействия коррозии, а, следовательно, и значительно продлит срок эксплуатации.

Самостоятельно сделать качественный плуг для мотоблока «Нева» хотя и непростая задача, но она вполне выполнимая и по силам любому человеку, имеющему минимальный опыт работы со слесарным инструментом. Чтобы все удалось, следует придерживаться инструкций и чертежей, а также провести грамотную настройку всей конструкции. Собственноручное изготовление плуга это не только довольно интересно, но и экономично, поскольку большую часть материала может найти у себя в хозяйстве любой мастер.



oselhoztehnike.ru

Плуг для мотоблока - 110 фото, советы и инструкции по созданию устройства

Появление мотоблоков в значительной степени уменьшило количество физических затрат, требуемых для проведения сельскохозяйственных работ. Самостоятельно сделать тяговый механизм довольно трудно, но изготовить плуг для мотоблока собственными руками – не такое уж сложное дело.

Краткое содержимое статьи:

Достоинства

У собственноручного изготовления плуга для мотоблока есть свои положительные стороны: соответствие параметрических характеристик отвала и лемеха требованиям конкретного вида грунта. Говоря о параметрических характеристиках, принято выделять результативность, размеры захвата, глубину и качество вспашки, угол отвала.

Принимая во внимание мощностные характеристики мотоблока с плугом, становится возможным изготовить плуг, не вызывающий значительной нагрузки на его двигатель, но обеспечивающий максимальную область захвата. Применение материалов высокого качества позволит увеличить время службы плуга.

Кроме этого, можно учесть возможность крепежа разных насадок. Это сделает конструкцию многофункциональной, что в свою очередь сделает возможным проведение всего комплекса работ по обработке грунта.

Конструкционное исполнение плуга

Сегодня популярны следующие виды плугов:

  • однокорпусные;
  • роторные;
  • оборотные.

Наиболее широко распространён первый вид. В Интернете без труда можно отыскать множество схем и чертежей однокорпусного плуга. Это самое предпочтительное решение для тех, у кого нет опыта в самостоятельном изготовлении подобных конструкций.

Для его создания не потребуется наличие каких-либо специальных инструментов. Будет достаточно стандартного набора, который можно найти в любом гараже или хозяйственной постройке.

Отличие оборотного плуга заключается в наличие изогнутого пера в верхней части конструкции, позволяющего сразу же переворачивать земляной пласт при его подъёме. Это оптимальный выбор, если предстоит работать на твёрдой земле. Из-за сложного конструкционного решения изготовить его под силу только специалисту.

Наиболее трудоёмким является роторный плуг. Его конструкция схожа с конструкцией культиватора, так как она оснащена сразу несколькими лемехами, закреплёнными на одной оси. Во время вспашки происходит прокручивание оси, что вызывает переворачивание земляного слоя.

Преимущество данной разновидности плуга заключается в возможности обработки грунта до глубины 0,3 м без приложения каких-либо значительных физических затрат. Помимо этого, она даёт возможность проводить пахотные работы по различным траекториям.


Инструкция по созданию плуга

Делаем раму. Для этого берём стальную трубу размером 52*40 мм с толщиной стенок приблизительно 7 мм. Срезав широкие противоположные стенки рамы, изготавливаем вилку.

Затем делаем на раме серединную отметку для последующей установки поперечной траверсы и стоек-пружин для крепления дышла. Отверстие в передней части рамочной конструкции необходимо тщательно заварить.

Крепим плужную стойку. Для этого в широком куске трубы, используемой при изготовлении рамы, высверливаем сквозные отверстия площадью 3,1*1,6 см. Размер отверстий в узких рамочных стенках для установки рукоятки не должен превышать 1,02 см. Рукояти делаем из трубы, диаметром 0,5 дюйма.

Изготавливаем сцепку. Это немаловажная деталь плуга. Именно она обеспечивает надёжную фиксацию с мотоблоком. Наибольшей популярность пользуется швеллерное крепление в форме буквы «П», устанавливаемое под рулевой частью. При изготовлении данного элемента потребуется сделать отверстия для установки кронштейна и крепёжного штыря.

Делаем основные рабочие детали. В первую очередь, к ним относится лемех и отвал. Для их изготовления прекрасно подойдёт стальной лист толщиной до 5 мм.


Вначале делаем лемех. Здесь будет уместно применить старый диск от циркулярной пилы. Для заточки режущей части лемеха можно использовать наковальню.

Затем из стальной трубы размером 0,6 м изготавливаем отвал. Для этого берём картон или бумагу. Делаем из них шаблон, прикладываем к трубе и обводим. Далее при помощи сварочного аппарата вырезаем. Полученный отвал обрабатываем наждаком или болгаркой.

Собираем плуг. Потребуется стальной лист площадью 0,25 кв. м. К нему надо приварить все детали, начиная с бокового щитка и кончая лемехом. Работу следует выполнять особенно тщательно. Далее берём молоток и зубило и отсоединяем металлический лист, на котором велись сварочные работы.

Затем осталось провести зачистку швов, шлифовку отвала и лемеха и покраску всей конструкции. Данные мероприятия придадут плугу эстетичности и увеличат его время службы.

Фото плуга для мотоблока

Также рекомендуем посетить:

zdesinstrument.ru

Плуг для мотоблока — установка, регулировка и как сделать своими руками

Плуг к мотоблокуПлуг к мотоблоку – это одно из наиболее полезных приспособлений, позволяющее качественно вспахать любую почву, сэкономив массу сил и времени. Давайте рассмотрим особенности монтажа плуга, а также способы изготовления конструкции своими руками.

Установка плуга на мотоблок

В конструкции любого плуга, независимо от его габаритов и формы, присутствует сцепка, посредством которой приспособление крепится к мотоблоку. Сцепка может быть стационарной или универсальной. Самым оптимальным вариантом считается элемент второго типа, так как он дает больше возможностей для регулировки плуга.

Независимо от типа сцепки, монтаж конструкции на мотоблок всегда выполняется в одном и том же порядке. Чтобы прицепить плуг к мотоблоку, следует действовать в такой последовательности:

  1. Вначале установите мотоблок на подставки – для этого можно использовать кирпичи или бревна;
  2. Приложите сцепку плуга к фаркопу мотоблока так, чтобы отверстия на обоих элементах совпадали друг с другом;
  3. Зафиксируйте сцепку на фаркопе посредством болтов.

Установка плуга на мотоблок
Многие новички считают, что чем надежнее крепление плуга к мотоблоку, тем эффективнее будет работа навесного оборудования. Однако практика показывает, что слишком жесткое соединение только ухудшит качество вспашки. Дело в том, что при эксплуатации плуга на него действуют силы, уходящее перпендикулярно по отношению к плоскости отвала. Из-за этого возникает сопротивление, которое отталкивает плуг в сторону от мотоблока. Чтобы исключить это, при установке плуга нужно оставить горизонтальный люфт примерно в 5 градусов.

Как отрегулировать плуг на мотоблоке?

Как отрегулировать плуг на мотоблоке?
От того насколько правильно вы настроите плуг на мотоблоке, зависит качество вспашки грунта. Регулировка навесного оборудования выполняется в 3 этапа, во время которых вы должны:

  • настроить глубину вспашки;
  • отрегулировать наклон полевой доски:
  • настроить угол отвала.

Глубина вспашки – это глубина погружения плуга при вспашке почвы. Как правило, эта величина должна соответствовать высоте штыка лопаты. Если глубина погружения будет недостаточной, то в результате большинство корней сорняков останутся под землей. Если высота погружения будет слишком большой, то это приведет к смешиванию плодородного слоя почвы с землей, расположенной под ним. Из-за этого посаженные растения останутся без питательных веществ.

Настройка глубины вспашки выполняется посредством трех болтов, соединяющих между собой замок и стойку плуга. Опуская плуг вниз, или поднимая его вверх, вы сможете отрегулировать глубину его погружения в грунт.
Наклон полевой доски плуга довольно часто называют «углом атаки». Этот параметр подразумевает уровень наклона плоскости обработки грунта по отношению к поверхности земли. Настройка наклона полевой доски осуществляется при помощи винтовой рукоятки. Для этого необходимо:

  1. Поставить мотоблок с плугом на несколько подставок;
  2. Вывернуть рукоятки таким образом, чтобы полевая доска располагалась на земле;
  3. Выкручивать ручку в другую сторону до того момента, пока доска не будет висеть над землей на высоте в 2–3 см.

Если «уровень атаки» будет слишком большим, то плуг станет цепляться за землю, что приведет к постоянным пробуксовкам мотоблока. Если данный параметр будет слишком маленьким, то плуг не будет снимать требуемый для обработки слой почвы.

Выполнив 2 предыдущих этапа, можно приступать к регулировке угла отвала. Порядок действия выглядит следующим образом:

  1. Для начала установите мотоблок с плугом на край огорода и пройдите первую борозду. Это необходимо для того, чтобы определить глубину вспашки почвы;
  2. Во время передвижения старайтесь сохранить идеально ровную траекторию, чтобы следующие борозды также были ровными. Для получения ровных борозд можно использовать нить, натянутую между началом и концом ряда;
  3. Далее установите мотоблок таким образом, чтобы его колесо поместилось в борозду, а плуг располагался перпендикулярно поверхности земли. Чтобы добиться наилучшего результата, используйте для настройки угольник.

Выполнив все перечисленные действия, вы максимально правильно настроить плуг мотоблока, что поможет добиться наилучшего результата при вспашке огорода.

Виды плугов для мотоблоков

Используемые для вспашки плуги делятся на несколько видов. К ним относятся:

    • однокорпусные конструкции – эти изделия наиболее просты в применении. Они обладают минимальным весом и состоят из небольшого количества деталей;

Реверсивный плуг

    • оборотные или поворотные плуги – верхняя часть таких конструкций оборудована загнутым пером, предназначенным для переворачивания почвы непосредственно в процессе ее вспашки. Реверсивный плуг наиболее эффективен при обработке тяжелого грунта;

Двухкорпусный плуг для мотоблока

  • роторные плуги – навесное оборудование этого типа обладает самой сложной конструкцией. В продаже можно встретить двухкорпусный плуг, состоящий из двух, и трехкорпусной, состоящий из трех лемехов;
  • дисковые плуги – конструкции этого типа используются преимущественно для вспашки мокрой почвы. Глубина обработки грунта такими плугами немного меньше, чем в навесном оборудовании предыдущих видов.

Каждый из перечисленных типов плугов нашел применение при вспашке того или иного вида почвы. Тем не менее, самым универсальным принято считать двухсторонний плуг оборотного типа – он показывает высокую эффективность при обработке грунта любого типа.

Как сделать плуг на мотоблок своими руками?

Перед тем, как начать изготовление плуга своими руками, потребуется внимательно изучить чертежи. Они должны подсказать вам, каким способом крепить детали конструкции между собой.
Как сделать плуг на мотоблок своими руками?
Дальнейший порядок действия выглядит следующим образом:

    1. Для начала сделайте лемех. Для этого возьмите сталь, толщиной не менее 5 мм, и придайте ей нужную форму. Режущую часть стальной заготовки отбейте на наковальне, после чего заточите. Делается это точно так же, как и в случае с заточкой ручной косы;

Самодельный отвал

    1. Далее потребуется изготовить самодельный отвал. Для этого подойдет стальная труба, диаметром 50 см, и толщиной стенок не более 5 мм. Заготовку для будущего отвала вырежьте при помощи резака. Чтобы придать изделию нужную форму, отбейте его на наковальне и обработайте на точильном станке;
    2. Далее нужно собрать детали плуга в одну конструкцию. Возьмите лист стали, размеры которого должны составлять 50×50 см, а толщина – 3 мм. Сделайте 4-сантиметровый отступ по краям листа и выровняйте его так, чтобы в итоге получить нулевой угол;
    3. Далее при помощи клиньев приложите к листу лемех и сделайте двухстороннюю точечную приварку, соблюдая угол в 25°;
    4. Лемех и отвал соедините между собой максимально плотно. Между верхней частью отвала и ножом лемеха должен образоваться угол в 8 °;

Чертеж плуга для мотоблока своими руками

  1. После этого приварите друг к другу боковой щиток, лемех и заднюю часть отвала. Более подробно об изготовлении плуга расскажет видео.

После этого снова сделайте точные замеры всех углов. Только убедившись в правильности соединений, можете окончательно приваривать детали плуга. Как только конструкция полностью остынет, зачистите имеющиеся сварные швы.

Оборотный плуг для мотоблока – порядок изготовления

Как и в первом случае, чтобы изготовить поворотный плуг, нужно изучить схему конструкции. В противном случае даже малейшая неточность приведет к низкой эффективности готового навесного оборудования.
Оборотный плуг для мотоблока
Чтобы сделать плуг Зыкова, действуйте в таком порядке:

    1. Для изготовления лемеха используйте листовую сталь, толщиной около 5 мм. Вырежьте из нее заготовку, нагрейте при помощи газовой горелки и загните так, как указано на рисунке. Лемех обязательно должен быть съемным. Режущая часть детали отбивается на наковальне и затачивается на специальном станке;

Оборотный плуг для мотоблока своими руками. Как сделать?

  1. Далее изготовьте отвал. Его можно сделать из трубы с толщиной стенок 5 мм и диаметром 50 см. По шаблону вырежьте заготовку отвала при помощи газовой горелки, после чего отшлифуйте изделие болгаркой;
  2. После этого из листовой стали, толщиной 3 мм изготовьте корпус плуга и соберите конструкцию, используя сварку;
  3. Сварочные швы зачистите напильником и обработайте наждачной бумагой.

В результате работы вы получаете универсальный плуг на мотоблок, при помощи которого вы сможете обрабатывать не только сухую, но и влажную почву.

Как сделать дисковый плуг на мотоблок?

Дисковый плуг-окучник – это очень полезное приспособление, позволяющее подготовить ровные борозды для посадки картофеля и других клубневых культур. Перед тем, как приступить к изготовлению такого плуга, изучите чертежи. По ним вы сможете контролировать ход сборки и не допустите ошибок.
Дисковый плуг на мотоблок
Порядок действий при изготовлении дискового плуга на мотоблок выглядит следующим образом:

  1. В качестве основы плуга выступает опорный уголок. Для его изготовления используйте равносторонний уголок, полки которого в холодном состоянии должны сводиться под углом 70 °;
  2. К уголку приварите носок. После этого через упорную планку приварите пятку;
  3. Щечки закрепите на опорном уголке посредством петель. Дистанция между уголком и щечками должна быть такой, чтобы при раскрывании щечек их торцевые стороны не упирались друг в друга;
  4. Поворотный механизм приварите к упорному уголку таким образом, чтобы опорная часть механизма располагалась перпендикулярно уголку.

В конце отрегулируйте щечки плуга. Для этого каждую из них зафиксируйте тисками и настройте так, чтобы в итоге они были загнуты в противоположную сторону друг от друга.

Роторный плуг на мотоблок – особенности изготовления

Плуг для мотоблока с опорным колесом
Роторный плуг для мотоблока с опорным колесом – это наиболее сложный тип навесного оборудования, используемого сегодня используется для вспашки. При работе над ним нужно быть крайне внимательным, так как малейшая ошибка приведет к плохому качеству обработки грунта. Порядок действий при изготовлении выглядит следующим образом:

  • В качестве рабочего органа выступает фреза, которую можно изготовить из стальной трубы и металлических пластин. Пластины нужно приварить к трубе таким образом, что при вращении они перемалывали грунт и отбрасывали его в сторону;
  • Далее изготовьте раму для редуктора плуга. Она может иметь любую форму, главное – чтобы внутрь редуктора не попадала влага и мусор;
  • Редуктор сделать не удастся – его нужно приобрести. После этого механизм нужно подключить к коробке передач мотоблока;
  • Так как роторный плуг – конструкция достаточно габаритная, то для его использования потребуются отдельные колеса. Их можно взять от старого мопеда или мотоцикла.

Готовый плуг на мотоблок будет исправно служить не один год. Главное – вовремя менять масло для смазки редуктора.

Плуг к мотоблоку своими руками из конного – как сделать своими руками?

Плуг к мотоблоку своими руками из конного
В отличие от других типов навесного оборудования, конский плуг можно сделать практически полностью из дерева. Единственная металлическая деталь – это лемех, так как деревянный элемент из-за регулярной обработки грунта довольно быстро придет в негодность. Алгоритм изготовления плуга выглядит следующим образом:

  1. Вначале возьмите 2 деревянные брусья, толщиной около 10 см – они послужат для изготовления рукояток. На верхнюю часть рукояток необходимо надеть резиновые накладки;
  2. Рукоятки соедините между собой под прямым углом так, чтобы при вспашке вы смогли крепко ухватить их обеими руками;
  3. Нижние части деталей соедините посредством саморезов;
  4. Возьмите еще один брус, толщиной 20 см. Он должен быть изогнутым так, чтобы верхний и нижний его конец располагались параллельно друг к другу;
  5. К нижнему концу закрепите лемех;
  6. В верхнем конце установите сцепку, которую также можно сделать из небольших деревянных брусков;
  7. Посередине закрепите сдвоенную часть рукояток.

Несмотря на простоту конструкции, конский плуг показывает достаточно высокую эффективность. Правда, использовать его для вспашки влажного грунта довольно опасно, так как деревянные элементы могут попросту сломаться от тяжести почвы.

Независимо от выбранного вами способа для изготовления плуга, каждую из самодельных конструкций можно использовать для работы с мотоблоками Крот, МТЗ, Салют, а также Нева МБ-1 и МБ-2.

o-motoblokah.ru

Плуг для мотоблока своими руками фото видео инструкция

Сельские работы нельзя себе представить без техники, она необходима и в большом, и в маленьком хозяйстве для облегчения труда фермеров и экономии времени. Облегчить труд сможет техника, необходимая для вспашки, посева, а также выкапывания, окучивания, то есть для множества видов сельхозработ. Но для каждого вида работ требуется своя сельскохозяйственная техника. Тогда возникает потребность в больших финансовых затратах. Поэтому многие сельхозпроизводители задаются вопросом: «Что делать, чтобы снизить затрату средств?» Специалисты предлагают использовать для этого мотоблочную технику.

Металлический "помощник"

Преимущества самодельного агромеханизма

Сделанные своими руками конструкции выделяются рядом преимуществ, состоящих в:

  • оптимально проведённых расчётах с определением угла наклона, необходимого для грунтовой плотности при полевых работах;
  • подборе мощности к своему спецустройству;
  • экономической выгоде, так как выполненный своими руками агрегат стоит дешевле покупной вариации;
  • качестве материалов и всего устройства;
  • чувстве удовлетворения и гордости за подобные конструкторские свершения.

Важно: Мотоблок не только служит заменой лошади из-за наличия тягловой силы. В процессе работы устройство, применяя её, способно тянуть за собой все приспособления в виде сеялок, плугов, косилок и многого другого. В связи с этим работа будет отличаться максимальной продуктивностью и оперативностью.

Вспахивание поля

Сам тягловый агрегат невозможно сделать самому. Из-за этого покупка мотоблока становится необходимостью. Но каждый сможет изготовить разные навески, например, плуг для мотоблока своими руками. Стоимость качественного инструмента чрезвычайно большая. В процессе самостоятельного изготовления вам не придётся платить за полный агрегат, а только за материал. Итак, как сделать плуг для мотоблока?

Детали спецоборудования

Любое самодельное сельхозустройство имеет такие детали:

  1. Металлическая труба, являющаяся частью несущей конструкции, необходимой при функциональном отделе машины;
  2. Рабочий режущий компонент, имеющий лопастной элемент или без него. В самодельной кострукции обычно используют резак из старой машины;
  3. Колёса для передвижения по земле;
  4. Крепление к устройству.

Мотокультиваторы оснащаются часто насадками, имеющими простую конфигурацию с регулируемым подвесом, устанавливаемым в направлении угла атаки.

Изделия для любых работ

Главным компонентом плуга для мотоблока является нож, изготовленный из закалённого высоколегированного стального вещества. Положительной стороной считается простота эксплуатации, состоящая в ненужности последующей обслуги.

Отвальную часть выгибают из стального материала, выделяющегося простотой, причём толщина едва превышает 2 мм. Отформуйте жёсткие ребристые поверхности для выдержки большой нагрузки. Многими умельцами для этих целей приспосабливается двухсотлитровая бочковая ёмкость.

Крепление ножевой спецчасти винтового вида – потайное. Оно выполнено из нержавейки. Выделяется отличными эксплуатационными свойствами и антикоррозийностью.

Плуг для мотоблока своими руками важен. Он должен быть снабжён подъёмным механизмом, имеющим 3 конфигурации:

  1. Гидравлическую. Её обычно берут в готовом виде из старых тракторных деталек;
  2. Винтовую при ручном управлении. Выделяется экономическими преимуществами, но меньшим удобством;
  3. Рычажную при ручном управлении. Считается незаменимым для компактных машин, обслуживается оператором вручную.

Масштабное изделие

Примерные чертежи спецоборудования

Чтобы начинать работу по сборке важных спецэлементов, стоит нарисовать чертёж. Он нужен для продумывания устройства и недопущения ошибок в процессе сборки. Спецагрегат должен иметь отличительные особенности, состоящие в простоте спецработ с минимальным количеством элементов.

Чертежей достаточно много можно найти в сети интернет.

Виды оборудования

Есть несколько видовых разновидностей плужкового агромеханизма. К ним некоторые аграрии относят:

  1. Цилиндрическую, отличающуюся многосторонностью. Она подходит для использования на любой земле с любыми размерами полевых участков. Отлично выполняет дробление грунта. Отличается лёгкостью самостоятельной сборки. Но минус заключается в неглубоком проникновении в грунт.
  2. Полувинтовую, подходящую для поднятия пластов земли. При глубоком проникновении абсолютно не создаётся разрыхлительный эффект. Используют на землях с тяжёлыми почвами.
  3. Лемешную. Её нельзя самостоятельно сделать из-за больших объёмов, трудовых и финансовых затрат. Легче купить.

Но традиционно все устройства подразделяют на 3 вида:

  1. Однокорпусный.
  2. Оборотный или поворотный.
  3. Роторный.

Остановимся на каждом более подробно.

Однокорпусная сельхозмодель

Первый отличается простотой сборки при большом количестве проектов его модификации. Он оптимален, чтобы сделать самостоятельно. Имеющая лёгкость в изготовлении делает его главным для выполнения новичками, являющими профанами в этой деятельности.

Абсолютно не нужно спецприборов, чтобы выполнить сельхозмодель. Всё необходимое можно найти у себя в доме.

Опытные люди, экспериментировавшие с проектами и чертежами, говорят о необходимости выполнения лемеха съёмного типа для возможности затачивания перед вспахиванием почвы. Многие режущую часть выполняют из легированных стальных материалов 9ХС, участвующих в изготовлении дисков циркулярных пил.

Схематический рисунок

Берут и 45 стальной материал, затем доведённый до твёрдости HRC 55 единиц при помощи закаливания. Если нет специального сырья, возьмите для изготовления обычной типологии. Хотя её и нельзя закалить, но режущий элемент отбивают на наковальне, потом натачивают. Это делает её приспособленной для сельхозработ с резкой грунтового слоя.

Плужок оборотной разновидности, самодельный

Оборотный плуг для мотоблока отличается универсальностью. Наличие оборотного ручного механизма делает возможным переворот почвы на одну сторону при помощи лемеха. Минусом считается, что весь процесс постоянно приходится начинать с того же угла поля из-за переворота пласта на одну сторону.

Ротационный агромеханизм работает в трёх основных плоскостях:

  1. Боково-вертикальной полозковой плоскости;
  2. Нижне-горизонтальной полозковой плоскости;
  3. Передне-отвальной плоскости.

В первом варианте при демонтаже отвального и лемешкового компонента агроприбор кладут на поверхность стола, плотно прижатого к стене, придвигают бок конструкции вертикально к стене. При этом поверхность столешницы и горизонтальная плоскость полозка совпадают. У хорошей модели оборотного плуга для мотоблока, изготовленного своими руками, низ режущего края при установке лемеха должен быть ниже полозка на 2 см.

Чертеж механизма

Важно: При сборочном процессе оборотного плуга для мотоблока, сделанного своими руками надо быть внимательным и следить о максимальном совпадении деталей у мотокультиватора без наличия зазоров между ними.

У второго варианта боковая режущая часть лемеха должна быть установлена прямо при режущем боковом крае отвала. Эти детали у правильно собранной агроконструкции не должны выступать более чем на 10-миллиметровое расстояние.

В третьем варианте должны быть соединены рабочая поверхность лемеха и отвала без наличия зазоров с одноплоскостным положением. Детали для лучшей работы полируют и регулируют, не допуская выступа крепежа. Кроме того, очищенные детали поливают маслом или солидолом, затем растирают тканью. Это защищает поверхность от влияния негативных сред и коррозийности. Поэтому оборотный плуг для мотоблока считается наиболее распространённой моделью, отличающейся простотой сборочного процесса и отличными эксплуатационными возможностями.

Роторная разновидность плужковой агроконструкции

Самой простой моделью устройства, необходимого для работ на земле, является роторный плуг для мотоблока. Сделанный своими руками он отлично подходит для небольшого объёма агроработ на малых участках, потому что отличается не слишком высокой производительностью.

Но плюсом является то, что сборку могут осуществить даже новички в этой сфере деятельности.

Разновидность изделия

Нужно изготовить сначала цилиндрическую форму отвала из металла легированной маркировки.

Важно: Делать все проекты надо, с особой тщательностью изучив чертежные проекты.

Выполнив детали из металла, установите лемех, введя клин в металлолист в 3 мм под 45 градусами, затем произведите его стыковку с боковой поверхностью щита. Далее присоедините к основе из металлической трубы лемех, колёсики.

Процесс изготовления отличается простотой. Подготовьте рабочее пространство, убрав ненужные вещи. Принесите всё необходимое для рабочей операции:

  • вальцовые инструменты;
  • механизм для резки металлолистов;
  • трубку, имеющую квадратное сечение при очень толстом слое металлического вещества;
  • аппарат для сварки;
  • лемех;
  • крепления в виде винтов, гаек;
  • стальной лист легированного вида толщиной в 5 мм.

Важно: используйте именно легированную сталь, способную выдержать большое воздействие.

Итак, многие сельхозпроизводители обрабатывают большие поля. Они желают облегчить свой труд, затратив при этом малое количество трудовых и финансовых затрат. Поможет этому спецустройство по вспашке и обработке земли, изготовленное своими руками. Попробуйте выполнить представленные агроустройства. При различных затруднениях можно посмотреть видео с рассказом о последовательности операций.

rozarii.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
