Пиролизная печь своими руками: чертежи и принцип работы

Здесь вы узнаете:

Твёрдотопливное отопительное оборудование будет востребовано всегда. Есть места, где газ может никогда и не появиться. В отдельных населённых пунктах проведение газа в планах на ближайшие 10-15 лет. Некоторым людям просто нравится топить дровами, а кто-то использует дровяные печки для обогрева бань. Пиролизная печь станет идеальным вариантом для обогрева помещений любого назначения. Её можно сделать из металла или кирпича. О процессе изготовления расскажет наш обзор-инструкция.

Как работает пиролизная печь

Для начала мы рассмотрим принцип работы пиролизной печи. В традиционных дровяных печках используется принцип прямого сгорания топлива. Загруженные в камеру сгорания (топку) дрова поджигаются и начинают испускать тепловую энергию. Эта энергия нагревает стенки агрегата, после чего проникает в обогреваемые помещения. Продукты сгорания сразу же улетают в дымоход. Вместе с этим туда улетают ещё 10-15% тепла.

Недостаток обычной печи заключается в больших тепловых потерях. Продукты сгорания улетают в дымоходную трубу раскалёнными, в них полно тепла, которое можно собрать и отправить на обогрев.

В самом простом случае пользователи удлиняют трубу, делая горизонтальный участок более длинным – он проходит через всё помещение. Тем самым производится уменьшение тепловых потерь.

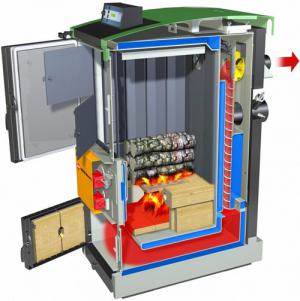

Пиролизные печи устроены несколько по-другому. В них две камеры – в первой осуществляется сгорание топлива, во второй производится дожигание продуктов сгорания. В процессе горения древесины выделяются продукты пиролиза – это горючие газы, сгорающие при высокой температуре. Для их сжигания требуется вторичный воздух – он поступает в камеру дожигания, смешивается с пиролизными газами, в результате чего происходит воспламенение данной смеси.

Пиролизные печи длительного горения – оптимальное оборудование для вашего дома, дачи или бани.

Преимущества пиролизных печей:

Более высокая эффективность, по сравнению с традиционными печами – процесс пиролиза позволяет выделить из аналогичного количества древесины более высокое количество тепла.
Возможность управления процессом сгорания – регулируя тягу или подачу воздуха через поддувало (и подачу вторичного воздуха), можно задать определённую интенсивность горения, выставляя нужный температурный режим.
Длительное горение – обычно пиролизные печи оснащают большими топками, куда вмещается весомое количество дров. Продолжительность горения обеспечивает и возможность управления этим процессом (диапазон регулировки составляет от 10 до 100%, в зависимости от конструкции).
Экономия топлива – при не самом сложном устройстве, пиролизные печи экономят до 10-15% дров.
Широкий спектр применения – начиная от бань и заканчивая жилыми домами.

Основные виды печей

Пиролизные печи для отопления дома и бани подразделяются на две большие категории. В первую категорию входят металлические печки, изготавливаемые из листового металла или старых газовых баллонов. Ко второй категории относятся кирпичные агрегаты, более громоздкие, но и более эффективные в эксплуатации. Плюс металлических печей – лёгкость сборки.

Плюс кирпичных печек – длительное сохранение тепла и его мягкая отдача.

Как изготовить пиролизную печь своими руками

Для начала мы разберёмся с процессом изготовления простой пиролизной буржуйки. В качестве основы возьмём следующий чертёж:

Это самая простая буржуйка с дымооборотами. Никакого пиролиза здесь нет, но это не проблема – для его организации нам нужно реализовать подачу в первый дымооборот вторичного воздуха.

Делается эта печь по следующей схеме:

Парочка металлических трубок для подачи воздуха – и обычная дровяная печка превращается в пиролизную.

Как сделать металлическую печку

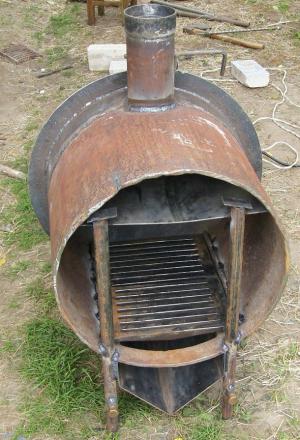

Переносная пиролизная печь своими руками – это очень просто. Убедитесь в этом, ознакомившись с чертежами в нашем обзоре. Для её сборки вам потребуется листовое железо. Мы рекомендуем выбрать листы толщиной 3-4 мм, что необходимо для продления срока службы агрегата. Тонкое железо быстро прогорит, эффективность печки начнёт падать. Год-два такой эксплуатации – и её можно будет выбрасывать на свалку.

Кстати, если вам нужна пиролизная печь для бани, обратите внимание на следующую схему – здесь мы видим увеличенную камеру сгорания, всё те же дымообороты, только в самой верхней части располагается каменка.

Конструкцию печки необходимо доработать так, чтобы её топка выходила в соседнее помещение, а не в парилку (она выступает вперёд).

Приступая к сборке банной или пиролизной печи своими руками, подготовьте листы железа и разметьте их в соответствии с нашей первоначальной схемой. Корпус печи состоит из шести металлических пластин, ещё две образуют дымообороты. Также нужно собрать колосниковую решётку – для решения этой задачи воспользуйтесь арматурой диаметром 12-15 мм. Решётка крепится на расстоянии 80 мм от дна печи с помощью сварки.

Самая сложная задача – подготовить дверки. Вырежьте отверстия в листе, предназначенном для передней стенки, сохраните вырезанные куски. Приварите по периметру этих кусков отрезки листового металла шириной 2 см, приваривая их с наружной стороны. В результате мы получим плотно закрывающиеся дверки. Их останется оснастить петлями и простейшими крючками для фиксации.

Если не хочется возиться с самодельными дверцами, купите готовые дверки для изготовления дровяных печек.

Пиролизные печи для отопления дома должны отдавать максимум тепла. Именно для этого нужны дымообороты. Смонтируйте их в соответствии с вышеуказанной схемой. Теперь остаётся проделать в задней стенке отверстия и вварить в них трубки для подачи горячего воздуха. Заключительные этапы сборки:

Вваривание отрезка трубы диаметром 100 мм в верхнюю крышку – к ней будет подключаться дымоход.
Приваривание дверных петель к корпусу.
Подготовка ножек – выполните их из отрезков дюймовой металлической трубы.

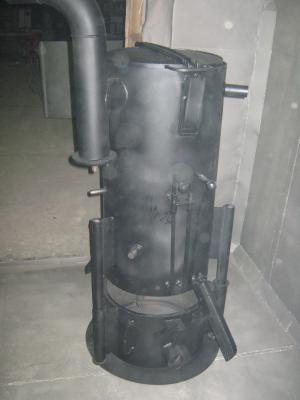

Наша самодельная пиролизная печь на дровах готова. Она получилась компактной – тем самым обеспечивается лёгкость её транспортировки с места на место. Установите её на негорючем основании, подключите дымоход и запускайте.

Банная модель делается следующим образом. Удлините топку, вынеся дверцы вперёд, а дымоборороты оставьте прежними. В верхней части сделайте ёмкость для каменки – сюда укладываются камни, удерживающие и отдающие тепло в парилку. Печка готова – теперь смонтируйте её в бане и приступайте к банным процедурам.

Как сделать кирпичную печку

Также вам потребуется подходящая по размерам и мощности порядовка. Отыскать нормальную порядовку в интернете – целая проблема, в открытом доступе присутствуют только традиционные печки. Рекомендуем заказать её разработку у специалистов или опытных людей.

Металлическая печь отличается лёгкостью в сборке. При наличии подходящего железа её раскрой и сборка займут максимум несколько часов. А вот пиролизная печь из кирпича не отличается лёгкостью в изготовлении. От вас понадобятся:

Огнеупорный кирпич для выкладки отопительного агрегата.
Специальная огнеупорная цементная смесь – она должна выдерживать до +1500 градусов.
Опыт в кладке кирпича – если его нет, обратитесь за помощью к более опытным людям.

Кирпичная пиролизная печь представляет собой аналог обычной металлической печки. Только по размерам она получается большой и сложной. Чем больше кирпича, тем мягче и лучше теплоотдача. Никаких особых конструкционных особенностей здесь нет. Сгорание дров производится в основной камере сгорания (топке). Полученные продукты пиролиза отправляются в камеру дожигания. Для её работы в конструкции печи предусматриваются отверстия для подачи вторичного воздуха. Они оснащаются дверцами, регулировка их просвета позволяет отрегулировать интенсивность горения.

Некоторым спросом пользуются пиролизные агрегаты с нижним горением. Дрова горят/тлеют в основной камере сгорания, в продукты пиролиза вытягиваются через колосниковую решётку вниз, в камеру дожигания. Сюда же подаётся вторичный воздух, что вызывает интенсивное горение. Тяга реализуется естественным или искусственным путём. В первом случае печи оснащаются эффективными дымоходами, а во втором случае сюда ставятся дутьевые вентиляторы.

Внутренняя часть печи, где происходят горение и пиролизная реакция, создаются из шамотного кирпича. Он выдерживает нагревание до +1000 и более градусов, не трескаясь и не лопаясь от жара. Все остальные слои изготавливаются из обычного красного кирпича. Дымоход может быть кирпичным или металлическим. Дверцы приобретаются в специализированных магазинах. Эксплуатация кирпичной пиролизной печки порадует длительным горением и приятным теплом, сохраняющимся даже после её затухания.

Модернизация печки

Дутьевой вентилятор обеспечит стабильность температурного режима во всех обогреваемых помещениях.

Почти любую пиролизную печь можно превратить в котёл для водяного отопления. Для этого внутрь встраиваются готовые или самодельные (из металлических труб) теплообменники. В комнатах устанавливаются радиаторы, в систему заливается вода – полноценное отопление готово.

Для этих целей лучше всего приспособить пиролизную печь с дутьевым вентилятором – оснастите её внешним блоком управления, отслеживающим температуру и управляющим работой вентилятора.

Варочные панели и встроенные духовые шкафы – вот чем ещё можно оснастить любую печь. Энергии пиролизного горения хватит не только на обогрев, но и на приготовление еды. Варочные поверхности и коробки духовых шкафов приобретаются в специализированных магазинах. Духовку можно изготовить самостоятельно из листового железа. Что касается варочных поверхностей, то они делаются из чугуна – самому такое не сделать.

принцип и схема работы, чертежи, пошаговая инструкция с фото и видео

Что такое печь длительного горения? На каком принципе основывается ее работа?

Принцип пиролиза состоит в том, что на высоких температурах (250-750 градусов по Цельсию) газифицируется древесина. Происходит ее обугливание и тление. Идет постепенный распад на смолы, смесь горючего газа и твердый углеводород. Реально ли собрать котел пиролизный долгого горения при помощи своих рук? Да.

Принцип пиролизной печи. Топливо при нехватке кислорода тлеет. При этом выделяется пиролизный продукт, который, сгорая, дает температуру 700 градусов.

Топливо выделяет пиролизный продукт, который можно дожигать отдельно, без твердого остатка, и это даст дополнительно объем энергии. Так можно отапливать жилые дома при помощи данного вида топлива (пиролизного продукта). На этом принципе основаны передвижные, переносные, походные, пиролизные установки, которые туристы вместе с любителями активного образа жизни собирают сами.

В этой статье не будут рассмотрены:

Котлы на масле отработанном.

Пиролизная печь из кирпича своими руками

Печь на отработке с водяным контуром и бубафоня с водяной рубашкой.

В следующих статьях мы коснемся этих тем:

Для полного мусора сжигания.

Печь для долгого горения на дровах

Печь на дровах длительного горения — наша тема.

Пиролизный котел самого долгого горения своими руками.

История создания пиролизной печи «бубафоня»

Пересказывать историю создания бубафони можно долго. Однозначно, это переделанный образец (очень удачный) промышленной установки. Это вариант использования того что есть в наличии, с целью создать новый класс систем на дровах. За этим изобретением стоит конкретный человек. Зовут его Афанасий Бубякин. Родом он из Среднеколымска, и является предпринимателем, автором такого названия, которое носит эта установка сегодня. Многие думают, что первые агрегаты появились в Прибалтике. Литовцы разработали производственный теплогенератор Stropuva. Печка однозначно родилась в Среднеколымске. С тех пор агрегаты из газовых баллонов долгого горения называют бубафоня.

Внутреннее устройство печи длительного горения «бубафоня»

Рассмотрим устройство бубафони. Старый, бытовой баллон для газа — основание печки. Внутри бубафони сгорает древесина. Пиролиз как основа процесса, разлагает дерево при помощи большой температуры на газы, которые сгорая, рождают тепловую энергию. Древесина сгорает по этапам:

Этап No1 — огонь греет древесину, выжигая легкие горючие вещества. Преодолев планку в двести градусов, происходит разложение дров на простые вещества и начинает гореть газ.
Этап No2. Этот этап горения — самый эффективный, так как газы разогреваются до температуры в 700 градусов по Цельсию.
Этап No3. Мы получаем то, что может дать это устройство — требуемое тепло.

Устройство пиролизного котла. Внутренняя камера разделена на две части. Это дает возможность сжигать твердое топливо в одной камере, а во второй сжигать пиролизный газ. В камере снизу, которая заполнена древесиной, производится начальное сжигание древесины. В верхней части, происходит заполнение продуктами сжигания дерева, которые загораются. Тяжелый пресс, давит вниз топливо, и сжигание древесины проходит эффективно. Вверху топки располагается отверстие, к которому присоединен дымоход, и дым покидает печку через эту систему. Воздух в камеру сгорания поступает через воздуховод, расположенный на одной конструкции пресса. Подача воздуха регулируется заслонкой воздуховода.

Преимущества и недостатки пиролизной печки

Начнем с хорошего, с преимуществ пиролизных котлов:

Фантастический КПД, нередко достигающий более 85 %.
Возможность просто обслуживать устройство печи длительного горения
При использовании качественных материалов при производстве печки, долговечность, надежность.
Соответствует жестким экологическим требованиям безопасности.
Доступность топлива. Оно на каждом шагу. Древесина, щепа, прочие древесные отходы.
Из-за небольших размеров есть возможность установить агрегат в любом помещении.
Нет сложностей в обслуживании печи.
Печь бубафоня своими руками делается просто, а главное быстро.

К сожалению данный вид котлов имеет некоторые недостатки. Один из главных недостатков — слабая тяга. Без тяги, от пиролизной печки мало толку, так как не будет хорошей теплоотдачи. Посмотрим на следующие недостатки:

Сложная конструкция дымохода.
Нет модельного ряда пиролизных систем, которые топились бы на смешанном топливе. К примеру, мазут, дизель.
Новичкам трудно, не привычно сделать начальную настройку.
Пиролизный котел своими руками соберет не каждый

Однако безупречная отработка печки бубафоня, низкая цена топлива перекрывают все имеющиеся недостатки.

Изготовление печи самостоятельно

Печь бубафоня своими руками, начинается с чертежей. Как любая пиролизная печь для бани или пиролизный котел своими руками начинаются со схемы. Чертежи пиролизных котлов смотрите на фото ниже.

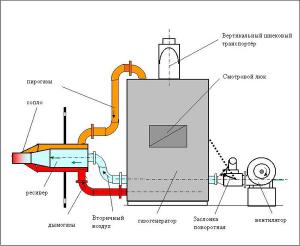

Чертеж пиролизной печи «бубафоня». Расчет основных пропорций.

Схема пиролизной печи.

Подготовка помещения, материалов и инструментов для работы

Изначально нужно выбрать помещение где будет изготавливаться пиролизный котел своими руками, где установим печь бабуфоню. Это необходимо сделать вот по какой причине. При работе пиролизного котла, нижняя часть корпуса разогревается до очень высокой температуры. Чтобы избежать пожароопасной ситуации, нужно сделать
небольшой фундамент под печку. Лучше всего подойдет кирпич огнеупорный. Сначала нужно вырыть «котлован», размером метр на метр. Глубину роем сантиметров на 20-30. Щебнем засыпаем яму. Заливаем жидкий раствор. Как только площадка высохнет, обкладываем огнеупорным кирпичом в два ряда. Лучше всего делать все под уровень. В
некоторых современных строениях, например авто-мастерские, производственные цеха, склады и прочие помещения, имеющие бетонные полы.
Можно фундамент под печь не делать. Бетонный пол имеет достаточную толщину. Если места мало, а рядом находятся стены, в непосредственной близости от печи, лучше поставить отражатель. Конечно же из жаропрочных сталей.

Материалы следующие. Двухсот-литровая бочка (если пиролизная печь из бочки) или старый баллон послужат основанием будущей печки. Подберите толстостенные котловые трубы, для производства дымохода. Их можно найти в любой теплосети. Будет нужен швеллер, лист металла (не тонкий). Из инструментов понадобится следующее:
Сварка, электроды, молоток, зубило, пила по металлу, отрезной электро-инструмент.

Монтаж и сборка конструкции. Обустройство дымохода

Этап один. Вначале нужно обрезать верх баллона. Срезанный верх не выкидывайте. Он будет нужен как будущая крышка. Схема пиролизной печки находится выше. Пиролизная печь своими руками начинается с обрезки верха корпуса.

Этап два. Изготовим вытяжку дымоотвод. По одному из боков корпуса проделываем отверстие, требуемого диаметра. Найдите часть котловой трубы, согнутой, углом в 90 градусов. Диаметр трубы подойдет от 100 до 150 мм. Стояк дымохода изготовим из Котловой трубы такого же диаметра. Чем толще труба, тем лучше тяга в системе дымохода. А мы знаем, если тяга хорошая, значит пиролизная печь своими руками будет греть с хорошим КПД. Приварим переходник для монтажа дымоотвода. Асбестовым шнуром, глиной, или при помощи стеклоткани, сделаем уплотнение перехода.

Третий этап. К крышке приварим 2 державки и верховую трубку, она сможет задавать опускание системы. На печку закрепим полосу из металла. Она послужит бортом, не дающим сдвинуть крышку печки. В крышке баллона газорезкой вырезаем отверстие под трубу (отвод воздуха) примерно 88 миллиметров.Эта труба может иметь любую форму. Круглую или квадратную, без разницы. Для работы бубафони это не важно. А сборка упроститься.

Четвертый этап. Берем лист металла 4 мм и выше. Вырезаем круглый блин с дыркой по центру блина. По диаметру блин будет равен диаметру патрубка отведения воздуха. Между краем распределителя воздуха со стеной корпуса печи оставляем зазор, который равен 5% длины круга. Железо под пластину берем по толщине, исходя из размеров корпуса печки. Если делается печка из баллона, толщину железной пластины возьмите миллиметров от 8. Если корпус печки делаете из 200-литровой бочки, то металл пластины берите миллиметров 5-6. Под низ пластины распределителя воздуха сварим шесть лопастей. Их необходимость обусловлена равномерностью сжигания дерева в камере снизу, а газы сверху сгорят полностью. Пиролизная печь своими руками при таком режиме работы прослужит долго.

В центре распределителя воздуха крепим второй круглый блин размером поменьше — сантиметра 4. Пластина необходима потому, что между лопастью и дровами осталось достаточное пространство под выход газов. А угли не закрывали путь подачи для воздуха. Смонтировав все детали воедино, нужно загрузить корпус древесиной. Дрова ставят вертикально, поверх дров уложив бумагу, щепу или бересту для розжига. Какими дровами будем топиться? Сухими или сырыми? Если часто будут закладываться сырые дрова, обязательно нужно добавить одну деталь в конструкцию котла. Дымоход следует продлить вниз, получив колено для забора конденсата. Поставьте на этом колене сливной кран.

Альтернативные варианты монтажа печей.

Таких варианта три. Рассмотрим дополнительные варианты сборки бубафони, которые можно реализовать.

В варианте 1 вырежем верхнюю крышку 200 литровой бочки. Смастерим из нее прижимной круг распределителя воздуха.

В варианте 2 вырежем из листа железа два круга, таким диаметром как диаметр трубы. Потом первый круг соединим методом сварки с трубой. Это будет дно. Следующий
круг станет прижимным гнетом.

В варианте 3 используем железный цилиндр (из листового металла крупного размера) вместо бочки. Лист, свернутый трубочкой заварить по шву. Крышку с дном так же делают из листа металла.Все остальное аналогично делается, из предыдущих вариантов конструкции.

Этапы монтажа бубафони из газового баллона.

Всю работу по производству Бубафони из старого газового баллона, расставим на логические шаги: Водой заполним корпус (вентиль баллона откручен). Это предотвратит возможный взрыв остатков газов. Важная, ответственная операция!!!

Водой заполним корпус (вентиль баллона откручен). Это предотвратит возможный взрыв остатков газов. Важная, ответственная операция!!!

При помощи болгарки отрежем верховую часть баллона. Учтите, что там где шов, изнутри баллона приклеен в дополнение армированный слой. Это затруднит процесс резки, но решаемо. Без этого никак, бордюр помешает передвижению поршня. Действие не простое и лучше проделать обрез пониже шва. Проделаем отверстие в теле для дымохода рядом с верхом котла. Из железной трубы сечением примерно 100 миллиметров, делается колено под прямым углом. Затем два куска труб срезаются под 45 градусов, свариваются вместе. Далее через переходник соединяют дымоотвод трубы 120 миллиметров с коленом. Этим сделаем тягу однозначно лучше. Переходник нужно герметизировать используя стеклоткань или обычную глину. Крышку сделаем из куска отрезанного у баллона, или из листового металла. Лучше будет конечно ровная крышка. На нее можно ставить сковороду или кастрюлю. Отверстие под поршень вырежем сваркой. Сечение может быть любым. Можно не круглым. Квадратная или любая другая труба, так же хорошо выполнит свое назначение. Монтаж будет простым.

Вырезается блин 27 см по размеру из куска металла 4 миллиметра. Для штока делаем отверстие по центру. Круг делают такого размера, чтобы был зазор процентов 5 от размера блина. Шесть лопастей привариваются снизу диска. Лопасти сгибаются так, чтобы получилось завихрение воздушных масс по ходу стрелки в право. Дерево будет сгорать лучше, сожжет весь газ вверху камеры. По центру, сверху лопастей крепят диск с 40-миллиметровым отверстием. Это нужно, чтобы древесный уголь, не забивал все пространства в штанге подачи воздушной смеси, и был достаточный зазор между дровами и лопастями. Печку устанавливают на фундамент, экранируют от ближайших стен, предметов. Этим будет достигнута добавочная пожаробезопасность. Фундамент после нагрева, будет служить хорошим накопителем тепла для помещения, не так быстро остывать. При загрузке в печку сырых дров, на трубе дымоотвода внизу добавляют дополнительное колено, которое накапливает конденсат. И в колене делают кран для стока конденсата.

Укладка фундамента для пиролизной печи

Для устройства фундамента под пиролизную печку нам нужно:

Лопата
Емкость для замеса раствора или бетономешалка (кто ее имеет).
Готовый раствор в мешках или по отдельности компоненты (песок, цемент)
Щебень
Кирпич красный огнестойкий

Приступаем к работе. Мы условно разобьем все работы на три этапа:
Первый этап. Выкопаем для начала яму размером каждой стороны квадрата, равную одному метру или стороной квадрата, до полутора метров. Точность здесь не важна. Глубина ямки для фундамента бубафони, должна быть сантиметров тридцать. Глубже не надо. Иначе будет перерасход средств, материалов.

Второй этап. Производим засыпку внутрь ямы щебенки. Мешаем раствор бетонный. Марка раствора — произвольная. Бетонным раствором заливаем щебень в яме. Поверхность делаем ровной. Достаточно будет простого мастерка. Нужно сделать протяжку по поверхности бетона ровной чистой доской. Когда бетон высохнет, проверим плоскость на качество, используя строительный уровень. Если необходимо, корректируем дополнительно полученную плоскость по уровню. В зависимости от температуры, при которой сохнет бетон, от нескольких дней до недели, мы ждем полного высыхания бетонной подушки. После высыхания бетонной подушки, переходим к следующему этапу.

Третий этап. Производим укладку кирпича огнеупорного, наверх бетонного основания. Сколько рядов кирпича будет достаточно? Хватит два или три слоя огнеупорного кирпича. Если рядом находятся стены, то обязательно нужно установить экраны для отражения тепла от стен строения. Материалы для экрана могут быть самые распространенные.

Розжиг печи «бубафоня»

Для начала, сними с баллона крышки, вытащим из печки поршень-пресс с воздуховодом. Наложим внутрь печки сухих дров. Порода дров — любая. Дрова именно кладем горизонтально, друг к другу как можно ближе. Если мы дрова поставим вертикально, то получим неприятный сюрприз. Сюрприз будет следующий. Не сгоревшее вертикально стоящее полено, не даст возможности поршню опускаться на низ. Если так произойдет, в нижней камере будет полноценный костер. Топливо быстро сгорит. Режим работы печки будет вместо тления, горение. Про дым из воздуховода я вообще молчу, он обязательно появиться. Дрова не нужно укладывать выше уровня отверстия дымохода.

Далее необходимо прижать поршнем дрова и надеть на поршень крышку бубафони.

Как правильно поджечь дрова? Просто кинуть горящую спичку не получится. Она обязательно потухнет еще не достигнув дров. Мы поступим просто. Возьмем бумагу, ветошь или кусок бересты. Зажжем и бросим в печку.

Нужно подождать 20 минут, чтобы наша закладка хорошо разгорелась. Затем на воздуховоде прикроем задвижку. Воздух начнет поступать в печку в меньшем количестве. В первичной камере с дровами, дрова перестанут гореть, начнут тлеть. Пойдет выделение пиролизных газов. А газ нам необходим. Ведь установка — пиролизная! Так наша супер печка выйдет на свой рабочий режим.

Видео инструкция. Розжиг печи «бубафоня»

Видео инструкция. Изготовление самодельной печки пиролизноготипа «бубафоня» самостоятельно

Видео: вариант печки бубафони из бочки

Видео: как можно усовершенствовать типовую печь бубафоню

Пиролизные печи своими руками — виды печей, чертежи, описание с фото и видео

Пиролизные печи относятся к категории современного, высокоэффективного и производительного отопительного оборудования. Со строительством пиролизной печи из кирпича можно справиться своими руками. Все существующие агрегаты работают по одному принципу, а кладку можно выполнить, взяв за основу порядовку любой кирпичной печи и немного изменив конструкцию ее топливника в соответствии с особенностями печей длительного горения.

Пиролизные печи своими руками

Содержание пошаговой инструкции:

Преимущества пиролизных печей

Среди главных достоинств пиролизных печей нужно обязательно отметить следующие моменты:

высокий коэффициент полезного действия;
максимально рациональный расход загружаемого топлива;
возможность регулирования показателей полезного действия;
практически полное отсутствие вредных примесей в отводящемся дыме;
возможность использования печи для утилизации различных отходов;
минимальное количество сажи.

Пиролизную печь можно топить обычными дровами, продуктами деревообрабатывающей промышленности и даже различным бытовым мусором. Это позволяет сделать обогрев максимально экономичным.

Механизм действия пиролизной печи

Внутренности пиролизной печи

Все существующие пиролизные печи, и кирпичные не являются исключением, работают по одинаковому и предельно простому принципу.

Пользователь закладывает топливо в топку, тщательно его уплотняет и поджигает. После этого необходимо закрыть створки печи и запустить дымосос. В условиях повышенной температуры и дефицита воздуха загрузка начинает тлеть, выделяя одновременно с этим древесный газ. Именно на этом и базируется принцип пиролиза.

Пиролизная печь

В процессе пиролизного горения загруженное топливо разделяется на древесный кокс и смесь пиролизных газов. Также остается немного твердого остатка. Реакция разложения является экзотермической и сопровождается активным выделением большого количества тепла. Пиролиз является гораздо более эффективным вариантом использования топлива по сравнению с обыкновенным горением.

Образовавшиеся газы переходят во вторую камеру топливника, смешиваются там с поступающим вторичным воздухом и сгорают, выделяя дополнительное тепло. Образовывающееся тепло применяется одновременно для обогрева дома и подсушки загруженного топлива.

Главной особенностью пиролизного процесса является то, что одной загрузки топлива хватает не менее чем на сутки в случае применения древесины (для печей с топливником среднего размера). Применение же угля позволяет и вовсе забыть о необходимости добавления топлива в печь на несколько суток.

Принцип работы

Пиролизные газы воспламеняются при температуре не менее 450 градусов. Однако одной лишь повышенной температуры недостаточно. Необходимо, чтобы воздух подавался в печь в определенных количествах в соответствии с предварительно рассчитанной и проверенной схемой. Для контроля объема подаваемого воздуха пиролизная печь оснащается вентилятором. Он, в свою очередь, подключается к блоку автоматического контроля.

Главным отличием конструкции пиролизной печи от обыкновенного печного агрегата является наличие дополнительной камеры сгорания древесных газов. При этом высота данной камеры должна составлять как минимум 500 мм.

Именно обустройство топливника является наибольшей статьей расходов при возведении пиролизной печи. Для достижения максимального коэффициента полезного действия топку нужно оснастить средствами автоматизации. Однако при ограниченном бюджете можно обойтись и без них – с автоматикой попросту удобнее и, конечно же, эффективнее.

При этом пиролизные печи любой конфигурации являются экологически безопасными. Пиролизные газы активно взаимодействуют с углекислым газом. В результате такой реакции выброс вредных продуктов сводится к минимуму. Благодаря этому требования к дымоходу существенно смягчаются.

Что нужно для работы?

Рассматриваемая пиролизная печь строится из кирпича. Готовый агрегат будет иметь мощность порядка 30 кВт. Пиролизной печи такой мощности хватит для обогрева примерно 70 м2 пространства. При необходимости можете менять размер конструкции под свои нужды.

Для кладки такой печи вам понадобится следующее:

керамический кирпич – около 400 штук;
огнеупорный кирпич – порядка 100 штук;
колосниковые решетки;
вентилятор мощностью от 300 Вт;
температурный регулятор рычажного типа;
дверца для топки;
дверка для поддувала;
сварочный аппарат;
электрическая дверь;
болгарка;
трубы круглого сечения;
профтрубы;
сварочные электроды;
температурный датчик.

Руководство по кладке пиролизной печи

Прежде чем приступать к кладочным работам, подготовьте либо же найдите в открытом источнике схему-порядовку будущей кирпичной печи длительного горения.

Руководство по кладке пиролизной печи

За основу можете взять схему любой нравящейся вам кирпичной печки – кладка пиролизного агрегата будет вестись по тому же принципу. Единственные важные различия заключаются в конструкции топки. О них будет рассказано отдельно.

Первый шаг. Сделайте основание. Заглубленный фундамент не нужен – достаточно бетонной либо кирпичной площадки. Размеры фундамента подбирайте в соответствии с габаритами вашей печи. Основание укройте слоем гидроизоляционного материала. Дополнительно можете насыпать примерно сантиметровый слой песка, утрамбовать его и вести кладку печи на такой подушке.

Второй шаг. Приступайте к кладке печи. Особое внимание уделяйте стартовому ряду. Проверяйте перпендикулярность углов и ровность ряда с помощью специально предназначенных для этого инструментов – угольника и уровня.

Для кладки применяется стандартный раствор из глины, песка и воды. Периметр печки выкладывайте из керамического кирпича, а все внутренние перегородки – из огнестойкого кирпича.

Ведите кладку в соответствии с порядовкой, пока не дойдете до топливника.

Печь длительного горения своими руками

Третий шаг. Приступайте к обустройству топливника. Топливник выкладывайте из огнеупорного кирпича – он более долговечен и лучше переносит воздействие высоких температур.

Главной особенностью топливника кирпичной печи длительного горения является наличие двух камер. В первую загружается топливо и происходит его розжиг, во вторую камеру переходит образующийся пиролизный газ и поступает вторичный воздух. Нижняя загрузочная камера сообщается с верхней посредством вертикального канала.

Топливник, один из вариантов

В топливник устанавливается колосниковая решетка из чугуна. Размещайте ее с небольшим зазором, т. к. металл имеет свойство несколько расширяться под воздействием высокой температуры.

Печь длительного горения своими руками

Для обеспечения максимально высокого коэффициента полезного действия топка пиролизной печи дополнительно укомплектовывается вентилятором.

Печь длительного горения своими руками

Также регулировать уровень тяги вы сможете при помощи специальной задвижки, показанной на схеме печки.

Установите дверки на поддувало, прочистную камеру и топливник.

Печь длительного горения своими руками

Четвертый шаг. Обустроив топку, выложите пиролизную печь до конца в соответствии с выбранной схемой. Особое внимание уделяйте дымоходу – этот элемент конструкции должен быть выложен строго по схеме.

Печь длительного горения своими руками

Нарушение технологии приведет к ухудшению тяги, в результате чего дым с продуктами сгорания не сможет отводиться в достаточном количестве и начнет проникать в помещение.

Крышка

Пятый шаг. Проверьте готовую печь. Для этого загрузите небольшое количество топлива, дайте ему разгореться и принюхайтесь к запаху образующегося дыма. Если дым не имеет выраженного аромата угарного газа, ваша кирпичная печь длительного горения является абсолютно безопасным отопительным агрегатом с высоким коэффициентом полезного действия.

Печь длительного горения своими руками

Топливо для пиролизной печи

Таким образом, в самостоятельной выкладке кирпичной пиролизной печи нет ничего особо сложного – кладка ведется так же, как и в случае с большинством других печек, а различия присутствуют лишь на стадии обустройства топливника.

Однако недостаточно попросту выложить такую печь. Нужно еще разобраться в том, чем ее топить.

Топливные брикеты

Лучший вариант топлива для кирпичных печей длительного горения – сухая древесина и продукты ее переработки (пеллеты, бруски и т. п.). Чем суше будет топливо, чем тщательнее вы его уплотните при загрузке, тем эффективнее и экономнее будет работа печи.

Топливные брикеты из лузги подсолнечника

Для сравнения: при использовании топлива влажностью до 20% пиролизная печь среднего размера может спокойно выдавать порядка 4 кВт тепловой энергии с 1 кг загрузки, а при повышении влажности древесины до 50% показатель производительности при прочих равных условиях уменьшается более чем в 2 раза. То есть вам придется расходовать в 2 раза больше топлива, а значит и затраты на отопление тоже увеличатся в 2 раза.

Топливные брикеты-евродрова из липы

Поэтому топливо должно быть как можно более сухим. Влажная загрузка не способна выдать достаточное количество тепла, т. к. процесс пиролиза может попросту не запуститься. Помимо этого, при использовании влажной древесины будет выделяться очень много дыма с вредными примесями. Сырые дрова негативно отразятся на состоянии и функционировании печи в целом.

Пеллеты (гранулы)

При отсутствии достаточного количества подходящего топлива можно смешать имеющуюся древесину с разнообразным строительным мусором – остатками ДСП, пластмасс, резиновых изделий и т. д. Это позволит утилизировать отходы и дополнительно сэкономить на обогреве.

Но сильно увлекаться тоже не стоит – для обеспечения высокой эффективности печи на древесные материалы должно приходиться как минимум 70% от общего объема загрузки.

Теперь у вас не возникнет никаких проблем с самостоятельным возведением кирпичной печи длительного горения. Следуйте инструкции, выполняйте кладку в соответствии с выбранной порядовкой, помните главные особенности пиролизных топливников и все обязательно получится.

Удачной работы!

Видео – Пиролизные печи своими руками

Пиролизная печь из кирпича своими руками

Пиролизная печь из кирпича своими руками, схема устройства пиролизного котла на дровах.

Пиролизные печи отличаются от обычных печей, более длительным сроком горения. Уже в самом названии печи, содержится ответ, в чём различие печей.

Процесс сгорания топлива в такой печи, можно условно поделить на два этапа. Первый этап — пиролиз, то есть, разложение органики под воздействием высоких температур на твёрдый материал и газообразный. Данный процесс происходит при минимальном воздействии кислорода.

На втором этапе к полученным составляющим, при высокой температуре, подаётся кислород, под воздействием которого происходит полное сгорание топлива и газа.

Можно сказать, что получается полностью безотходный процесс, при котором топливо превращается в тепло, не оставляя золы и не загрязняя воздуха.

Пиролизная печь из кирпича своими руками

Кирпичный, пиролизный котел, имеет высокий коэффициент полезного действия, он экономит топливо, а в отработанных газах содержится минимальное количество вредных веществ. Пиролизная печь из кирпича своими руками изготавливается относительно легко при наличии необходимой сноровки и знаний.

Работа печи основывается на пиролизе. Процесс выделения пиролизных газов происходит в условиях недостатка кислорода. Из топлива при высокой температуре выделяются газы, лишь впоследствии они смешиваются с кислородом, процесс способствует полному сгоранию топлива и самого газа.

В пиролизную печь из кирпича, благодаря особенностям конструкции, топливо загружается сверху, внизу же предусмотрен вторичный отсек «догорания» пиролизных газов.

Тягу в печи создает дымосос — тягодутьевая конструкция, дымоход вентилируется принудительно. Как система работает? В первичном верхнем имеет место недостаток кислорода, поэтому топливо выделяет пиролизные газы, которые догорают в нижнем отсеке.

Основной материал для изготовления конструкции — керамический кирпич. В зависимости от размера, в среднем для пиролизного котла из кирпича понадобится от трехсот до пятисот штук.

Кстати, в зависимости от назначения, пиролизные печи могут иметь по два отсека для твёрдого топлива.

А в некоторых случаях, камеры вторичного сгорания могут быть расположены выше, чем топочный отсек с твёрдым топливом. Многое зависит от индивидуальных особенностей проекта, от принципов тяги и так далее.

Главное, когда вы устанавливаете печь длительного горения, строго придерживаться схемы и соблюдать противопожарные правила.

Для сооружения камер сгорания требуется огнеупорный кирпич, а для того, чтобы сварить водогрейный котел, нужны металлические листы. Также для изготовления печи понадобятся чугунные решетки, топочные дверки, дымосос для создания тяги, датчики и электроды, измеряющие температуру.

А значит, понадобятся такие инструменты, как аппарат для сварки, шлифовальная машинка.

Кирпичная пиролизная печь своими руками порядовка

Сначала изготавливается плита фундамента. Неважно из какого материала фундамент под печь изготовлен, его не нужно связывать с фундаментом дома, так как просадку эти две конструкции могут дать различную.

Просвет между фундаментами печи и дома должен быть минимум 5 см. Далее этот просвет заполняется, и производится кладка кирпичом в соответствии со схемой.

С технологией кирпичной кладки лучше ознакомиться по видео, она включает несколько рабочих процессов: установку порядовок, подачу кирпичей и раствора, укладку, проверку надежности. В первую очередь всегда выводятся углы. Прямоугольные углы выстраивают с помощью порядовки — металлического угольника.

Первые несколько кирпичей кладут с помощью правила, а далее ставится порядовка, вертикальность ей придают воспользовавшись уровнем или отвесом. Делая кладку своими руками, важно позаботиться о безопасности и проследить за самым главным – герметизацией швов.

Для того, чтобы учесть все возможные огрехи, можно выложить сооружение сначала без раствора и, если все сходится, начать укладывать кирпич на раствор. Следующий шаг — установка колосников (чугунных решеток для поддержания слоя топлива) и топочных дверок.

Далее следует процедура подключения отопительной системы. Её необходимо тщательно продумать. Водогрейный котёл, при наличии схемы, необходимых навыков и оборудования варится собственноручно. Конечно, если нет практики, то лучше предоставить эту работу специалистам.

Для котла понадобятся металлические листы и трубы разного диаметра, сварочный аппарат, болгарка. Готовый котел закрепляется в нижней камере. Устанавливаются датчики, чтобы регулировать процесс пиролиза

Процесс пиролиза

После того как всё установлено и подключено, система тестируется. Для того чтобы произошел процесс пиролиза температура должна быть не меньше 450 и не больше 1100 градусов по Цельсию.

Но, одной температуры мало. Нужна регулируемая подача воздуха и наличие дополнительной камеры сгорания газов. Еще один момент, на который стоит обратить внимание — влажные дрова не подходят для топки пиролизной комбинированной кирпичом печи. Пар разбавляет пиролизные газы и печь затухает.

Кстати, для обычных печей из кирпича, также рекомендуется использовать только сухие дрова. Дрова должны храниться под навесом не менее одного года. В этом случае, при сгорании не выделяется конденсат и печь прослужит дольше.

При использовании сухих дров, пиролизную печь необходимо очищать примерно раз в два месяца. Если дрова сырые, то раз в две недели. Дело в том, что на дымоходе откладывается сажа и смолы, которые могут легко воспламениться, если их вовремя не почистить.

Пиролизная печь из кирпича, итог

Удобные и позволяющие экономить топливо конструкции печей входят в обиход. Пиролизная печь из кирпича своими руками возводится в несколько этапов. Контроль качества, общее понимание технологии и строительные навыки необходимы на протяжении всей работы.

Если у вас есть способности и видение технических процессов, затраченные усилия окупятся с лихвой.

Видео кладки пиролизной печи из кирпича, с камерой дожига в верхней части котла.

Кое что о кирпичах:

Схема и принцип работы пиролизной печи длительного горения

Жители отдаленных жилмассивов или дачных участков, где все еще недоступны цивилизованные блага в виде газовой магистрали, задаются вопросом эффективного и экономично выгодного отопления.

Процесс длительного горения, воспроизводимый пиролизным котлом, позволяет существенно экономить при малом расходе топлива. Сравнивая ее с другими представителями отопительного сегмента, отмечается более длительное функционирование из расчета одной заправки. Именно такая особенность и делает эти устройства столь популярными.

Принцип пиролиза

Пиролиз – термическое расщепление органических или неорганических соединений (уголь, древесина и т.д.) в условиях недостатка кислорода. Это значит, что топливные материалы не сгорают до тла, а начинают разлагаться на твердые осадки при этом, выделяя пиролизные газы. После, газовая субстанция смешивается с кислородом, что приводит к полному сгоранию и топливных остатков, и газа.

Фото 1 Заводские печи пиролизного вида выглядят компактно и разнообразно.

Важно знать! Выходит, что для сжигания продуктов горения в технологии используется два этапа. Таким образом первая стадия (пирогенетическая переработка древесины) предполагает расщепление топлива на твердые остатки, в результате чего воспроизводится процесс получения кокса. Однако этот этап не является основным. Наибольшая теплоотдача обоснована соединением газа и воздуха, происходящее на второй стадии.

Устройство пиролизной печи

Для лучшего понимания опционального устройства такого рода конструкции, рассмотрим подробнее принцип ее функционирования и работу каждого элемента по отдельности. Стоит отметить, что эти приборы для отопления имеют нестандартное расположение отсеков за счет чего и удалось достичь высокого КПД и высоких экономичных показателей. Алгоритм работы печи, работающей по принципу пиролиза, выглядит следующим образом:

Как и у других представителей, в корпусе прибора есть топка встроенного типа, в которую закладывают древесину. К особенностям этого отсека относится ограничения притока воздуха. Все детали здесь герметичны — дверца плотно закрывается. Также есть и вентилирующий аппарат, выполняющий приточно-вытяжную функции.
После закладывания дров, поджиг осуществляется либо вручную, либо посредством специальной горелки.

Фото 2 Схема работы пиролизной печной конструкции.

Для того, чтобы разгорелись дрова потребуется какое-то время. После этого доступ кислорода в этот блок ограничивают.
Недостаток воздуха провоцирует не горение, а обугливание, из-за чего происходит выделение газов. Посредством воздушного канала летучая смесь поступает в следующую камеру. На этом уровне газ смешивается с кислородом, смесь которых и подлежит горению. В этот момент образуется больший процент теплоотдачи.

Важно знать! Пиролизные печи представленышироким разнообразием модельного ряда. Существенное отличие заключается в типе второго блока. В некоторых модификациях есть дополнительное вентилирующее устройство, в других – этот участок обслуживает вентилятор топочного отсека. Есть образцы, функционирующие на естественной тяге. В этом случае, дымоотводный механизм оснащен несколькими заслонками для герметизации устройства.

Для выгрузки угля и в промышленных, и в бытовых приборах используется вращающаяся реторта. Чаще всего она представлена прибором круглой формы, опускающимся на печные опоры.
Если не производить извлечение угля, он также будет подлежать горению, при этом поддерживаются необходимые температурные показатели в первом топочном отделе. В результате все процессы практически безотходные – топливные материалы сжигаются до тла, с минимальным количеством остаточной золы.

Важно знать! Пиролизную печь требуется очищать от золы не чаще одного раза в неделю, при условии постоянного использования. Если эксплуатация проводится не ежедневно, тогда реже.

Достоинства и недостатки

Прибор пиролизного типа обладает обширным списком преимущественных характеристик. Остановимся на ключевых:

высокая экономичность достигается благодаря полному выгоранию топлива. Один цикл загрузки позволяет намного дольше обеспечивать теплоотдачу, в сравнении с аналогами.
Быстрый прогрев прибора. За счет этого обеспечивается эффективный обогрев комнаты в короткие сроки.
Уровень КПД достигает 85%.
Использование экологически чистых материалов при производстве, а также для обеспечения работы, не выделяющих при нагревании вредоносных для здоровья человека и экологии веществ. Печь практически бездымная.
Диапазон мощности регулируется в зависимости от потребностей пользователя — 5-100 %.
Обзорное устройство может работать в паре с контуром отопления.
Пиролизный прибор не требует постоянного контроля. Загрузка био-топлива осуществляется один раз в день, а процесс очистки выполняется единожды в неделю, при этом не требуется выключения аппарата.
Прибор является универсальным, что позволяет использовать разные виды топлива – жидкого или твердого состава. Представлены также образцы, функционирующие на отработанном масле.

Фото 3 Поэтапность процессов теплообразования.

Несмотря на преобладание положительных сторон, подобные конструкции обладают и рядом недостатков:

для обеспечения достаточного уровня прогрева требуются печи больших габаритов;

Фото 4 Опциональное устройство конструкции, работающей на принципе пиролиза.

требуется обустройства площадки под размещение топливных материалов;
любой процесс горения сопровождается выделением примесей и запахов. Несмотря на то, что особенность этой печи в том, что дыма практически не образуется, все же в помещении, где размещено устройство, требуется организовывать систему вентиляции.
Выделяющиеся газы имеют достаточно низкую температуру, поэтому на выходе скапливается конденсат. Его присутствие отмечается в дымоотводе и в выходном канале. В некоторых заводских моделях для его сбора предусмотрен накопитель, требующий периодического очищения.

Совет! При самостоятельном воспроизведении печного устройства необходимо выбирать дымоотвод с большим диаметром. По такому же принципу организуется и система выхода, обязательно утепленная на участке, выходящем на улицу. Таким образом удается устранить проблему замерзания, при понижении внешних температурных показателей.

Для обеспечения максимально эффективной работы требуется монтировать в прибор нагнетатель, а для отопительной системы встраивается насос. Все эти приборы привели к зависимости всей печи от электропитания.

Методы производства маломощной пиролизной печи своими руками

Несмотря на то, что конструкционно печь имеет сложное устройство, возможен вариант и самостоятельного воспроизведения отопительного механизма. Самые простые модели выполняются методом кирпичной кладки или с использование баллона из-под газа, однако эстетически привлекательной можно назвать только прибор, выполненный из листов металла.

Фото 5 Схема-чертеж пиролизного котла.

Обзорные конструкции, обладающие небольшой мощностью (25 кВт) подойдут для обогрева дачного дома или любых подсобных помещений, с общей кубатурой не более 100 м². Небольшое устройство будет иметь отличительные особенности в сравнении с классическим вариантом исполнения:

не подсоединяется к центральной системе обогрева;
не требуется устанавливать нагнетатель, т.к. в этом случае топочный отсек размещается выше уровня газифицирующей камеры. Это позволяет создать естественную тягу.
Поскольку устройство не является автоматическим, потребуется периодически регулировать режим горения и контролировать работу аппарата.

Важно знать! Качественная работа печи основана на следующих принципах: кислород в газифицирующий отсек подается в небольших дозах. Для этого обустраивается регулирующая система – заслонка. Также здесь делается воздухоотвод, через который в устройство подается нужный объем воздушных масс.

Фото 6 Конструкционные детали маломощного пиролизного прибора.

Процесс самостоятельного производства обзорного прибора состоит из таких этапов:

Используя выбранную схему из стальных листов оборудуется корпус печи. С помощью сварочного аппарата свариваются все элементы короба. Делаются два отверстия для последующего оборудования дверцами зольника и топки. Обязательно учитывается размещение – топочный блок находится над поддувалом. Их разделяет колосниковая решетка из чугуна.

Совет! Роль простейшей регулировочной системы подачи воздуха может выполнять дверца зольника.

Блок сжигания газовразмещается прямо над первичной газифицирующей камерой. Они разделены посредством отсекающей пластины, произведенный из термостойкого стального листа. В топке оборудуется канал подачи кислорода, в котором роль регулятора выполняет заслонка.
Дверцы изготавливаются из того же листового металла. Усилить конструкцию помогают уголки. Чтобы обеспечить должный уровень пожаробезопасности на дверцах обязательно делают защелки.

Важно знать! В продаже представлен широкий ассортимент готовых деталей для печных устройств, в том числе и дверцы с защелками.

Внутри печного блока ведется укладка шамотного огнестойкого кирпича. Таким образом конструкция защищается от прогорания, а также обеспечивается равномерное распределение тепла.

Совет! Поскольку кирпич обладает хорошей теплопроводимостью, а также может долго удерживать тепло на поверхности им можно облицовывать и сам камин. Дымоотводная труба обязательно подлежит теплоизоляции с наружной стороны, выходящей на улицу. Тяга в конструкции регулируется с помощью шибера.

Фото 7 Вид самодельного котла, работающего по принципу пиролиза.

Среди ряда теплообразующих устройств печь пиролизного типа имеет ряд существенных преимуществ, благодаря чему и пользуется популярностью.

Остались вопросы? С радостью поможем!

Поделиться ссылкой:

Пиролизная печь своими руками — инструкция и технология постройки!

Эффективная печь, которая не требует постоянной загрузки дров и отлично справляется с задачей обогрева контура отопления – это мечта? Нет, это вполне реально. Пиролизная печь выполняет все эти функции, и ее можно изготовить своими руками, значительно сэкономив и на покупке печи, и на топливе.

Пиролизная печь своими руками

Принцип действия печи

Особенность пиролизной печи – две последовательно расположенные камеры сжигания. В первой камере, в которую закладываются дрова и другое твердое топливо, происходит медленное тление при недостатке кислорода, вследствие чего образуются две составляющие: кокс или уголь и пиролизный газ, давший название самой печке.

Пиролизный газ под воздействием естественной или принудительной тяги попадает во вторую камеру, туда же нагнетается воздух. Смесь дровяного газа с кислородом горит с высокой теплоотдачей, что значительно повышает КПД печи. Угарный газ СО, содержащийся в дыме, полностью окисляется до СО₂, тем самым значительно снижая вредные выбросы в атмосферу. Оставшийся в первой камере уголь или кокс также догорают, постепенно отдавая тепло через внешние стенки печи. Совокупность всех этих процессов позволяет получить крайне высокую теплоотдачу и КПД пиролизной печи до 95%, что близко к газовым и электрическим котлам.

Схема пиролизной печи

Важным условием эффективной работы пиролизной печи является влажность топлива. При сжигании сырой древесины древесный газ смешивается с паром и уходит в виде дыма, горения газа во второй камере не происходит. КПД печи снижается, и получается обычная буржуйка. Не менее 3/4 от всего объема топлива должны составлять сухие дрова или пеллеты с влажностью не более 15%. Влажность дров можно определить по звуку: сухие поленья издают при постукивании звонкий и чистый звук.Пеллеты продаются высушенными, их влажность не превышает 10%.

К сухой древесине можно добавить любой сгораемый мусор или отходы, а также древесные остатки, ветки, опил. Благодаря полному сгоранию топлива дым от пиролизной печи практически бесцветный, не имеет резкого запаха и не загрязняет атмосферу.

Устройство пиролизного котла или печи

Отличие пиролизного котла от пиролизной печи весьма условно: они различаются мощностью, а также способом теплоотведения. При работе пиролизной печи во второй камере процесс идет с повышением температуры до 800°С, и без устройства, отводящего тепло, стенки такой печи быстро прогорят. Поэтому пиролизные котлы, предназначенные для систем водяного отопления, обычно выполняют из жаропрочной стали и «одевают» их в водяную рубашку – бак, установленный на стенках котла и пропускающий через себя воду. Вода в этом случае играет роль не только теплоносителя, но и радиатора, отводящего тепло и охлаждающего котел.

Печи, в отличие от котлов, обычно не подключают к водяному отоплению – они нагревают воздух в помещении посредством нагрева стенок самой печи. Чтобы улучшить условия теплообмена, пиролизные печи футеруют изнутри шамотным кирпичом, а с внешней стороны обкладывают обычным огнеупорным. Такая печь нагревается несколько дольше, зато равномерно распределяет тепло и позволяет получить более сбалансированный режим горения топлива.

Устройство камер сгорания у пиролизной печи и котла отличается размерами и конфигурацией в зависимости от мощности. Первая камера, в которую закладывают дрова и другое топливо, должна быть оснащена заслонкой, регулирующей подачу воздуха. Камера дожигания у разных моделей печей расположена по-разному: в котлах с дутьевой тягой она находится под камерой сгорания и отделена от нее колосником, в небольших печах она может быть выполнена и сверху, и сзади, при этом пиролизный газ будет поступать в камеру сгорания под воздействием естественной тяги. Камера сгорания также должна быть оснащена отдельной воздушной заслонкой.

Технология изготовления пиролизногокотла

Для изготовления мощного котла необходимы навыки работы с болгаркой и сварочным аппаратом, а также умение разбираться в чертежах и точный измерительный инструмент. Чертеж пиролизного котла приведен на рисунке. Ниже в таблице указаны размеры, соответствующие котлам различной мощности.

Чертеж пиролизного котла

Описание элементов

При самостоятельном изготовлении котла мощностью выше 25 кВт рекомендуется строго придерживаться размеров и чертежа, в противном случае котел нельзя будет назвать безопасным.

Таблица размеров

Для изготовления стенок котла лучше использовать жаропрочную сталь, в этом случае котел будет служить значительно дольше. Если жаропрочной стали нет, можно сделать корпус котла из обычной конструкционной стали 8 мм, при этом обязательно нужно выполнить внутри камер котла футеровку шамотным кирпичом.

Последовательность выполнения операций:

Из листовой стали выполняют корпус котла. Болгаркой вырезают из листа металла детали котла, в стенках вырезают отверстия для загрузочной дверцы и дверцы зольника, а также все указанные отверстия для патрубков и дымососа. Очень важно точно соблюдать указанные на чертеже размеры. Зачищают края и соединяют детали с помощью сварочного аппарата, работающего на постоянном токе. Швы зачищают от окалины и шлифуют.
Приваривают патрубки, проверяя швы на герметичность. Выполняют внутренний монтаж защитного теплообменника на задней стенке котла из трубы соответствующего диаметра, проверяют теплообменник на отсутствие течей повышенным давлением от компрессора, после чего устанавливают заднюю стенку камеры из жаропрочной стали.
Выполняют монтаж перегородки, разделяющей камеры газификации и сжигания газа. Между ними устанавливают чугунный колосник. В верхней части камеры газификации выполняют канал подачи воздуха с заслонкой. Нижнюю камеру также оснащают воздуховодом и футеруют шамотным кирпичом с нижней и боковых сторон.
Изготовляют дверцы из жаропрочной стали, усиливая их металлическим уголком так, чтобы создать максимальную герметичность. Дверцу топочной камеры и зольника навешивают на петли и оснащают запорными ручками. Дверцы должны прилегать плотно и без зазоров.
Котел устанавливают в нежилом помещении на ровную бетонную или кирпичную поверхность. Присоединяют к котлу дымоход типа «сэндвич» или просто утепляют трубу минеральным негорючим утеплителем. Подключают к котлу водяной контур. Устанавливают дымовой насос. Для того, чтобы котел работал в автоматическом режиме, дополнительно устанавливают контроллер температуры с датчиками, управляющий открытием воздушных заслонок и подачей воздуха, а также дымососом.

Технология изготовления пиролизной печи малой мощности

Котел мощностью от 25 кВт необходим для большого дома или другого строения, площадь которого не менее 200 метров. Для отопления гаража, теплицы или дачного домика вполне достаточно соорудить пиролизную печь с воздушным охлаждением. Ее также выполняют из листового металла, но ее конструкция значительно проще:

Исключается необходимость в дымомосе, если расположить камеру сгорания газа выше камеры газификации, то есть использовать естественную тягу.
Печь не подключают к системе отопления.
Печь получается не автоматизированной и требует периодического контроля и настройки режима горения.

Необходимо соблюдать следующие условия: подача воздуха в камеру газификации должна быть ограничена и регулироваться заслонкой, а в камере сжигания газа должен быть устроен воздуховод, подающий достаточное для горения количество свежего воздуха.

Структура печи изнутри

Изготовление простой пиролизной печи:

Из жаропрочной стали сваривают корпус печи с отверстиями для дверцы топочной камеры и дверцы зольника. Топочную камеру располагают непосредственно над зольником и отделяют от него чугунным колосником. Регулирование подачи воздуха в топочную камеру осуществляется с помощью дверцы зольника.
Камеру сгорания газов располагают над топочной камерой и отделяют от нее отсекателем – пластиной из жаропрочной стали. Камеру необходимо оснастить каналом подачи воздуха с заслонкой. Для исключения попадания свежего воздуха в топку отверстия для прохода пиролизных газов располагают как можно дальше от канала подачи воздуха.
Дверцы топочной камеры и зольника изготавливают из металла, усиленного уголком, можно также использовать готовые чугунные дверцы, купленные в магазине. Их обязательно оснащают запорной рукой.
Обе камеры изнутри выкладывают шамотным кирпичом – это убережет железо от скорого прогорания, а также улучшит условия теплораспределения. Если печь расположена в домике, можно обложить ее кирпичом и с внешней стороны – так вы исключите вероятность ожога.
В дымовую трубу устанавливают шибер, чтобы была возможность регулирования тяги. Дымоход выполняют из теплоизолированной трубы, это повышает его безопасность. Кроме того, при резком перепаде температур на внутренней поверхности неутепленной трубы образовывается конденсат, который содержит вещества, способствующие разрушению металла.

Пиролизная печь или котел, сделанные своими руками, возможно, и не достигнут уровня КПД, заявленного производителем аналогичных агрегатов промышленного производства. Но теплоотдача от них будет значительно выше, чем от обычной дровяной печи, а затраты на их изготовление значительно ниже. Пиролизные установки экологичны и позволяют, кроме своего основного назначения, успешно сжигать мусор и отходы деревообработки.

Видео — пиролизная печь своими руками

чертежи, устройство и принцип работы, особенности конструкции

Как сделать качественную пиролизную печь своими руками? Чертежи могут помочь в этом. Если такую конструкцию изготовить самостоятельно, то можно хорошо сэкономить на этом.

Пиролизные печи пользуются особой популярностью в такой местности, где отсутствуют центральное отопление и газовые трубопроводы. В таких местах это сооружение обеспечивает теплом загородные дома или дачи.

Принцип работы пиролизной печи

В чем заключается принцип работы этой печки? Процессы, происходящие в ней, многим незнакомы, поэтому необходимо более подробно изучить принцип действия пиролизной печи.

Отличительной чертой пиролизной печи своими руками от обычной является то, что топливо в ней сгорает тогда, когда образуется недостаток кислорода. И это удивительно, потому что в обычных конструкциях топливо сгорает, если есть большое количество кислорода и это обеспечивает нормальное функционирование всей системы обогрева.

Как происходит процесс пиролиза? Когда сжигается углеводородное топливо, начинается процесс окисления и выделения тепла. Топливо под влиянием высокой температуры сгорает не до конца, выделяя при этом большое количество различных газов. Чем выше температура будет при недостатке кислорода, тем интенсивнее начинают выделяются эти газы.

К примеру, если сжигать древесное топливо, то будут выделяться такие газы, как уксусная кислота, ацетон, метиловый спирт. Вместе с ними в дымоход поступают различные смолистые соединения и частицы древесного угля. Эти несгоревшие остатки можно повторно сжигать, потому что они вполне горючи. Газы, не сгоревшие до конца, могут выделяться при сжигании любого топлива, такого как естественная органика или нефтепродукты. Различное топливо имеет разную температуру горения. Так, нефтепродукты могут гореть при температуре 800−900 градусов, а дрова сгорают при 500 градусов.

Таким образом, принцип работы пиролизной печи своими руками заключается в сжигании этих газов. Именно поэтому такие печи по-другому называются газогенераторами. Пиролиз – это процесс разложения топлива на составляющие части при его нагревании, с последующим их сжиганием и выделением тепла.

Достоинства и недостатки пиролизной печи

Такая конструкция имеет определенные преимущества перед обычными печами. К ним относятся:

коэффициент полезного действия достигает 80%;
топливо расходуется очень экономно;
возможность регулировать процесс длительного горения;
экологичность. Такая печь во время работы практически не дает выброса канцерогенных веществ.

Если пиролизная печь сделана правильно, то достоинств у нее не перечесть. Например, у нее практически не бывает сажи, что позволяет легче соблюдать чистоту и затрачивать небольшое количество времени на очистку печи. И таких небольших достоинств очень много.

Однако, пиролизная печь имеет и недостатки:

высокая стоимость. Выгоднее сделать ее своими руками;
большие размеры. Если помещение не слишком большое, лучше использовать другие отопительные конструкции;
отапливаются такие печи только определенным видом топлива. Лучше всего подходит сухое топливо (древесина), потому что высокая влажность отрицательно сказывается на процессе пиролиза;
для ее работы необходимо электроснабжение, причем постоянное. Для лучшей работы печи ее следует подключить к электрической сети.

Это основные недостатки пиролизной печи. Так что можно смело эксплуатировать такую печь, если для нее достаточно места, имеется в наличии сухое топливо и имеется доступ к электрической сети.

Технология изготовления пиролизного котла

Чтобы изготовить мощный котел, надо уметь обращаться с болгаркой и сварочным аппаратом, а также разбираться в чертежах. Если самостоятельно изготавливают котел мощностью выше 25 кВт, необходимо все делать по чертежу, в противном случае котел не будет соответствовать требованиям безопасности.

Стенки котла следует делать из жаропрочной стали, только это будет гарантией того, что он прослужит довольно долго. Если такую сталь найти не получится, можно использовать обычную сталь, только в этом случае делают футеровку внутренних камер котла шамотным кирпичом.

Этапы изготовления котла.

Корпус котла изготавливают из листовой стали. С помощью болгарки из листа металла вырезают детали котла, в стенках делают отверстия для дверцы зольника и загрузочной дверцы, а также для патрубков и дымососа. Самое главное — это придерживаться указанных в чертеже размеров. При помощи сварочного аппарата соединяют детали, после чего зачищают швы от окалины и шлифуют их.
Затем приваривают патрубки так, чтобы между швами не было зазоров. Берется труба нужного диаметра и выполняют монтаж защитного теплообменника на задней стенке котла. После чего проверяют, не протекает ли теплообменник из-за повышенного давления от компрессора и только тогда устанавливают заднюю стенку камеры, изготовленной из жаропрочной стали.
Затем приступают к монтажу перегородки, которая разделяет камеры газификации и сжигания газа, устанавливая чугунный колосник. Наверху камеры газификации делают воздуховод с заслонкой. Внизу камеры также делают воздуховод и одновременно с этим делают футеровку шамотным кирпичом нижних и боковых сторон.
Дверцы котла изготавливают из жаропрочной стали, а для наибольшей герметичности их усиливают металлическими уголками.
Котел следует устанавливать в нежилом помещении, присоединяя дымоход. Затем подключают к нему водный контур и устанавливают дымовой насос.

Технология изготовления пиролизной печи

Такой котел очень мощный и поэтому подходит для большого дома. Чтобы было тепло в гараже или дачном домике, можно построить пиролизную печь своими руками. Изготавливается она также из листа металла, но техника изготовления ее значительно проще.

Если камеру сгорания газа расположить выше камеры газификации, создавая естественную тягу, то нет необходимости использовать дымосос.

Печь не подключается к системе отопления.

Такая печь не автоматизирована и поэтому требует постоянного контроля и настройки режима горения.

Как изготовить пиролизную печь своими руками?

Технология изготовления пиролизной печи своими руками выполняется в такой последовательности.

Берут корпус печи, имеющий отверстия для дверцы топки и дверцы зольника и сваривают его. Изготавливаться он должен из жаропрочной стали. Прямо над зольником устанавливают топочную камеру и отделяют от него чугунным колосником. Поступление воздуха в топку регулируется при помощи дверцы зольника.
Над топкой располагают камеру сгорания газов, разделяя их пластиной из жаропрочной стали. В камере делают канал, обеспечивающий подачу воздуха.
Металлические дверцы топки и зольника усиливают уголком.
Внутри обе камеры обкладывают шамотным кирпичом, который защитит их от быстрого прогорания и улучшит теплораспределение. Если печь установлена в жилом помещении, то ее можно обложить и с внешней стороны, чтобы о нее случайно не обжечься.
В дымовой трубе устанавливают шибер для регулировки тяги. Дымоход изготавливается из утепленной трубы, что повышает ее безопасность. Если труба не изолирована, в случае резких перепадов температур на ее внутренней поверхности скапливается конденсат, который способен разрушить металл.

Место установки пиролизной печи

Устанавливают пиролизную печь в помещении, соблюдая технику безопасности, чтобы исключить возникновение пожара. Нельзя устанавливать ее возле легко воспламеняемых предметов, под полками, в легко продуваемых местах. Около печки должно оставаться свободным пространство со всех сторон с расстоянием в полметра. Хорошо, если рядом будет стоять емкость с песком или висеть огнетушитель.

Чтобы пиролизная печь своими руками работала долго, необходимо вовремя удалять из нижней части кокс и нагар. Если в качестве топлива используется мазут или нефтяные масла, необходимо следить за тем, чтобы в него не попала вода. Если это произойдет, печь начнет «стрелять», выбрасывая большое количество искр, а это может привести к пожару.

Поэтому при соблюдении техники безопасности и правильной эксплуатации, такая печь может прослужить очень долго.
