Печь для гаража своими руками: лучшие 4-ре самодельных варианта

К сожалению множества автолюбителей, центральное отопление для гаражей, расположенных далеко от дома, технологиями не предусмотрено. В холодное время года температура в помещении становится, мягко говоря, не комфортной, а в сильные морозы — попросту невыносимой. Стандартный электрический обогреватель с проблемой практически не справляется: счета за электроэнергию растут, а количество тепла остается почти неизменным. Выход из ситуации — сделать печь для гаража своими руками.

Гараж — место специфическое. Это помещение с ограниченным пространством, в котором автовладелец порой проводит очень много времени. Поэтому к устройству печки для гаража предъявляются такие требования:

• компактные размеры;
• возможность использования твердого или жидкого топлива;
• способность быстро разогреваться;
• способность длительно поддерживать высокую температуру в помещении;
• простая конструкция;
• относительно невысокая цена материалов;
• удобство в эксплуатации и обслуживании.

Проверку на соответствие этим требованиям выдерживает небольшая печь из огнеупорного кирпича, некоторые разновидности буржуек, а также агрегаты, в которых используют отработанные материалы.

Планируя изготовление печки в гараж своими руками, не стоит забывать о вопросах безопасности. Отопительное оборудование не должно заметно снижать количество кислорода в помещении и выделять при нагреве опасные вещества. Кроме того, следует предотвратить возможность возгорания окружающих печку материалов.

Вариант #1 — надежный и эффективный кирпич

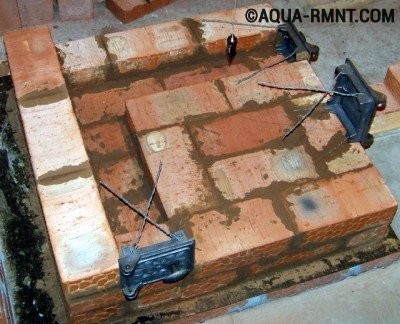

Кирпичные печи в гаражах встречаются не часто, поскольку вариант это достаточно трудоемкий. Такое устройство занимает небольшую площадь, примерно 2Х2,5 кирпича. Для кладки берут огнеупорный кирпич, а также замешивают раствор из песка, огнеупорной глины и шамотного порошка.

При изготовлении кирпичной печи для гаража используют специальный шамотный кирпич, а во время замешивания раствора рекомендуется добавлять шамотный порошок

Для топочной камеры используют шамотный кирпич на уровне второго, третьего и четвертого рядов кирпичной кладки. Высота такой кирпичной печи обычно равна девяти кирпичам. Для отвода печных газов устраивают кирпичный дымоход, в который вставляют гильзу из нержавеющей стали. Выводят дымоход, как правило, через крышу.

Начинающим строителям, решившим возвести в гараже кирпичную печку, следует обсудить нюансы проекта с опытным печником — ведь это целая наука, достойная отдельной профессии. Если при работе будут допущены значительные огрехи, кладку придется разрушить и полностью переделать.

Кирпичные печи широко используются не только для отопления гаража, но и для обеспечения теплом домов. Сложить их можно самостоятельно. На нашем сайте представлены подробные инструкции и статьи, посвящённые этой теме. Например, эта: https://aqua-rmnt.com/otoplenie/kirpichnye-pechi-svoimi-rukami-sekrety-remesla.html.

Вариант #2 — самодельная буржуйка

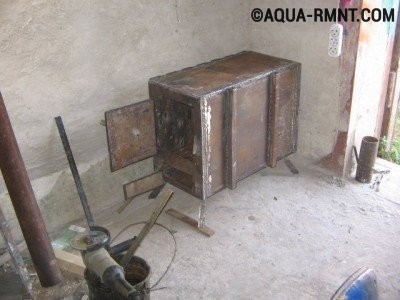

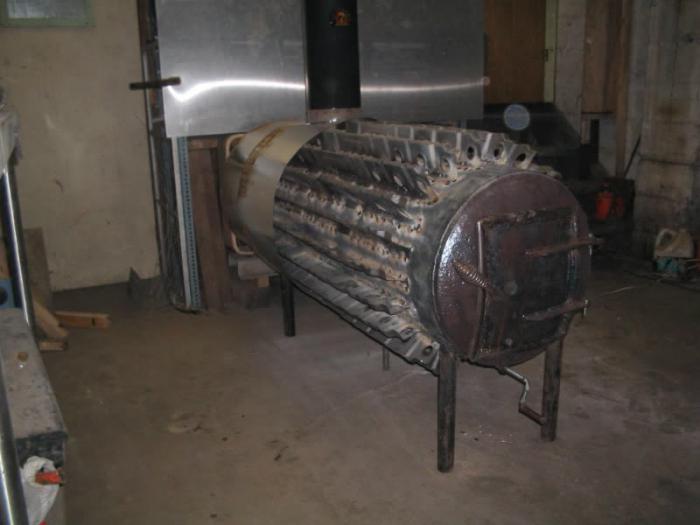

Изготовить печь своими руками для гаража проще всего из металла, т. е. сделать обычную буржуйку. Для этого используют листовой металл, металлическую трубу или бочку. Из металлического листа проще сделать агрегат кубической формы, а из трубы или бочки, разумеется, получится цилиндрическая буржуйка. Толщина металла в любом случае должна быть не менее 5 мм. Подходящая для изготовления буржуйки металлическая труба должна быть достаточно широкой, не менее 300 мм диаметром.

Чтобы сделать буржуйку для гаража своими руками, понадобится листовой металл или подходящая по размеру металлическая емкость, а также уголок, трубы и другие материалы

Вывод дымоходной трубы предпочтительнее организовать сверху, однако иногда это удобнее делать с задней стенки. В последнем случае необходимо позаботиться, чтобы уклон дымохода составлял не менее 30 градусов. Для эффективного отвода отработанных газов предпочтительно использовать металлическую трубу диаметром 120 мм и более. На первых метрах дымоходная труба должна быть достаточно толстой — 2-3 мм. Более тонкий материал при постоянном нагревании быстро прогорит.

Непосредственно под топкой следует организовать место для вывода золы. Для этого используют горизонтальную металлическую пластину с прорезями. Размеры прорезей зависят от размеров буржуйки и вида топлива. Для небольшой печки, работающей на угле и мелких дровах размеры прорезей должны составлять 10-12 мм, а для большой дровяной печи следует сделать прорези не менее 40 мм.

Под перегородкой устанавливают съемный ящик, который периодически вычищают по мере накапливания золы. Для ящика используют трехмиллиметровую листовую сталь. Чтобы повысить КПД буржуйки, перпендикулярно к ее бокам приваривают металлические пластины толщиной 5 мм. Таким образом увеличивается площадь соприкосновения воздуха с обогревающим агрегатом и помещение нагревается быстрее.

Подробную инструкцию по монтажу печи-буржуйки для дачи и гаража вы найдёте в нашей следующей статье: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.

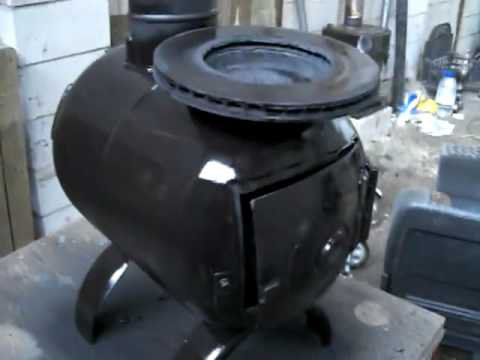

При раскрое листового металла следует учитывать толщину собственно материала, а также толщину диска болгарки. Интересный вариант изготовления буржуйки из газовых баллонов представлен в видеоматериале:

Вариант #3 — печка на отработанном масле

Дрова и уголь доступны не везде, а вот некоторым количеством отработанного машинного масла обладает каждый автолюбитель. Поэтому агрегат, в котором используется такое масло, очень популярен. Хотя его конструкция несколько сложнее, чем у буржуйки, можно без проблем изготовить такую печку для гаража своими руками.

Печь на отработке для гаража состоит из двух отделов, в первом из которых сгорает отработанное масло, а второй предназначен для горения образовавшихся газов, смешанных с воздухом

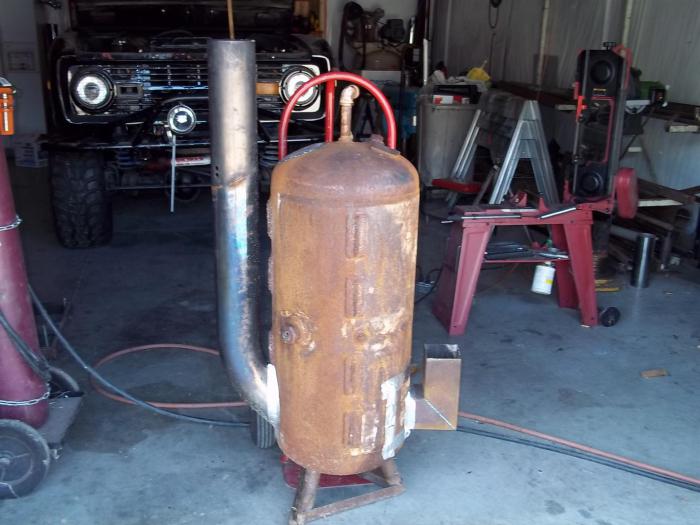

Печь на отработке представляет собой Н-образное устройство, состоящее из:

• топливного бака;
• камеры дожигания;
• температурной камеры;
• дымохода.

Пары, образующиеся при сгорании основного топлива, поступают в следующую камеру и смешиваются в ней с воздухом. Здесь происходит дополнительное горение при очень высокой температуре, что обеспечивает высокую эффективность работы устройства.

Изготавливают печь на отработанном масле из листового металла. Для нижнего бака можно использовать готовый металлический ящик, к которому следует приварить ножки. В нем необходимо сделать отверстие с металлической заслонкой. В него подают топливо, а заслонкой регулируют подачу первичного воздуха.

Верхняя камера имеет цилиндрическую форму. Она соединена с баком металлической трубой, в которой сделаны отверстия диаметром 10 мм для поступления вторичного воздуха. Дымоход в такой печке следует устанавливать исключительно сверху.

В такой печи можно использовать самые разные виды отработки: соляровое масло, трансмиссионное, нефтяное, трансформаторное, а также керосин, дизтопливо, мазут и т. п. Однако применение таких легковоспламеняющихся веществ, как ацетон, бензин или растворители недопустимо, хотя небольшое количество бензина можно использовать при розжиге печи.

Подробнее про такой вариант печи у нас написано в статье: Печка буржуйка своими руками для дачи и гаража — инструкция для самостоятельного изготовления

Вариант #4 — дровяная печь длительного горения

Особенность печи длительного горения в том, что дрова в нее не нужно подкладывать в течение 10-15 и даже 20 часов. Достигается такой результат с помощью полной загрузки топливом и специальной заслонки. Тяга в печи становится умеренной, после чего дрова не горят, а скорее медленно тлеют. Интенсивность горения регулируется с помощью продуха.

В печи длительного горения дрова не горят, а тлеют, что позволяет обогревать гараж в течение 10-20 часов, не добавляя дрова в топку

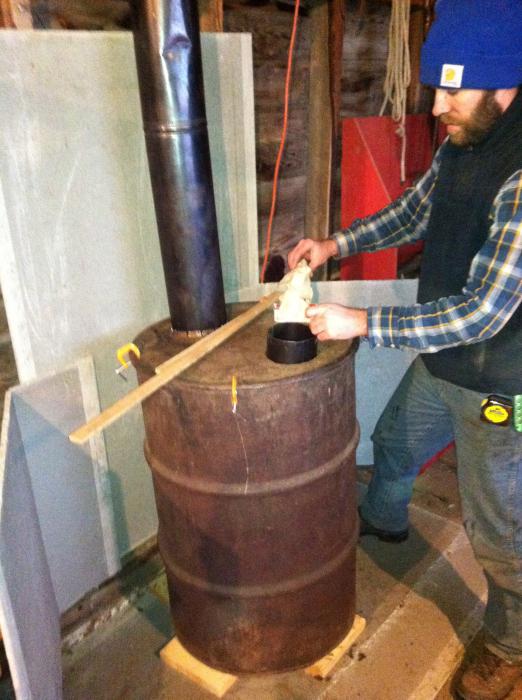

Для изготовления печи длительного горения рекомендуется использовать уже готовую металлическую бочку объемом 200 литров. Верхнюю часть бочки срезают и делают в ней отверстие под дымоходную трубу. Кроме того, следует сделать отверстие для 100-миллиметровой трубы, через которую будет поступать воздух. Чтобы обеспечить эффективную тягу и полное удаление продуктов сгорания топлива, диаметр дымохода печи длительного сгорания должен быть не менее 150 мм.

Подробнее про дымоход для такой печки читайте в статье: Как правильно сделать дымоход для буржуйки: устройство простейшего дымоотвода по шагам

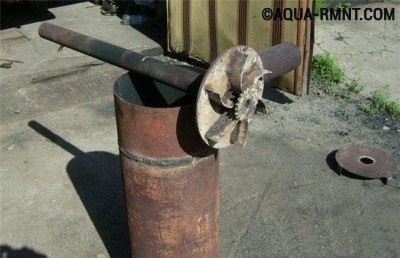

Затем изготавливают груз. Это круг, вырезанный из листового металла, к которому приваривают пару кусков швеллера. Размеры круга должны позволять ему свободно двигаться внутри бочки. Затем вырезают отверстие, к которому приваривается отрезок 100-миллиметровой трубы. В качестве альтернативы бочке можно использовать достаточно длинный отрезок металлической трубы большого диаметра. Чтобы сделать дно, к краю трубы можно приварить не круглый, а квадратный кусок металла, чтобы сделать конструкцию более устойчивой.

Груз вставляют в бочку, а сверху ее накрывают крышкой. При этом труба для подачи воздуха вставляется в вырезанное для нее отверстие. Остается вырезать два люка: для подачи в печь дров и для удаления золы. Люки закрывают металлическими крышками. Готовую печь длительного горения обычно устанавливают на специальный кирпичный фундамент.

aqua-rmnt.com

Печка (буржуйка) для гаража своими руками

Здесь вы узнаете:

Для некоторых мужчин гараж является вторым домом – они проводят здесь много времени, возясь с машиной и занимаясь иными задачами. А для других это способ заработать денег на ремонте автомобилей. В любом случае, рабочее место должно быть удобным и теплым. Хуже всего обстоят дела с отоплением – здесь нужная какая-нибудь простая и эффективная печка для гаража, эксплуатация которой не приведет к большим расходам.

В этом обзоре мы рассмотрим:

• Минусы использования электроотопления;
• Доступные виды топлива;
• Схемы самодельных печек для гаража.

Вооружившись инструментами и сварочным аппаратом, вы сможете сделать отличную печь для гаража.

Электрическое отопление

Чаще всего в гараже нет никакого отопления – здесь оно и не нужно, так как машина может спокойно вынести любой холод. Но если в гараже постоянно находятся и работают люди, нужно создать благоприятные условия для длительного их нахождения. Проще всего решить проблему отопления с помощью электрических обогревателей. Вот их основные достоинства:

В качестве обогревателя для гаража вполне можно использовать электрическую теплопушку.

• Быстрый запуск – достаточно подключить обогреватель в розетку, и через некоторое время в гараже станет тепло;
• Большой выбор моделей – от тепловых пушек до конвекторов;
• Не нужно возиться с топливом – достаточно простой розетки.

Есть и определенные недостатки:

• Высокое потребление электроэнергии – одно дело, когда тепло нужно раз в неделю, и совсем другое, когда оно нужно каждый день и по несколько часов;
• Отсутствие экономичности – как правило, гаражи не утеплены, поэтому затраты будут высокими;
• Низкая эффективность – электрообогреватели хороши для жилых помещений, а в условиях продуваемого всеми ветрами гаража эффекта можно и не дождаться.

Самая эффективная электрическая печка для гаража – это мощный тепловентилятор, который обеспечит почти мгновенную подачу тепла и порадует своей надежностью. Также здесь можно установить инфракрасные обогреватели, греющие не воздух, а окружающие предметы. Но эксплуатация всех этих приборов неминуемо приведет к повышенным расходам на электроэнергию. Выходом из ситуации станут самодельные печи.

Гаражные печи и их разновидности

Прежде чем мы расскажем, как сделать печь для горожа своими руками, попробуем рассмотреть основные разновидности печек и доступные нам виды топлива. Для обогрева гаражей мы можем использовать:

• Дизельное топливо;
• Самые обычные дрова;
• Каменный уголь;
• Бензин;
• Отработку.

Магазинная дизельная печь работает без дымохода и занимает немного места.

Покупная дизельная печка для гаража – решение отличное и эстетичное. Она позволит полностью прогреть гараж, работая на простой солярке. Такая печка быстро разжигается и выходит на рабочий режим, не требует дымохода. Но нужно помнить о том, что вас будет вечно преследовать запах солярки, избавиться от которого просто невозможно. К тому же, вам нужно будет где-то покупать солярку, тратя на обогрев большие суммы.

Качественной солярки, которая будет давать минимум неприятного запаха, в продаже практически нет.

С помощью бензиновой печки для гаража, конструкцию которой мы расскажем в нашем обзоре, вы сможете быстро прогреть рабочее помещение. Главное, достать откуда-нибудь дешевый бензин. Печь для гаража из бочки, работающая на бензине, порадует простотой изготовления. А еще такой агрегат можно использоваться для обогрева любых других помещений, например, дачных домиков.

Главной особенностью нашей печки станет отсутствие сильного неприятного запаха при ее эксплуатации.

Если у вас твердотопливная печь, то придется найти место для хранения дров.

Твердотопливные печи на дровах и каменном угле радуют простотой и доступностью. Топливо для них дешевое, а в некоторых случаях и бесплатное. Дровяная печь для гаража отличается простой конструкцией, не дает неприятного запаха нефтепродуктов, может работать на различных видах твердого топлива. Только вот владельцу гаража придется постоянно убирать из нее золу, но ее можно использовать как удобрение на своем садовом участке или огороде.

Масляная печка (она же печь на отработке) порадует простотой своего изготовления. Сделанный своими руками и установленный в гаражном помещении прибор обеспечит людей теплом. А если ваша деятельность связана с частой заменой масла, то вы получите в свое распоряжение неиссякаемый и бесплатный источник топлива. Давайте посмотрим, как сделать печь для гаража и что для этого нужно.

Бензиновая печь из бочки или трубы

Рассматривая самые популярные отопители для гаража, нельзя пройти мимо одной простой, но весьма эффективной печки. Она не газовая и не дровяная – она на бензине. Размеры ее варьируются в зависимости от размеров заготовки под корпус. Поставить ее можно в любой точке гаражного помещения, например, у боковой стенки или в углу. Для этого нам понадобятся:

В конструкции бензиновой печи нет ни чего сложного.

• Металлическая бочка или отрезок трубы диаметром 300-400 мм;
• Толстая металлическая проволока;
• Паяльная лампа;
• Крупные речные камни;
• Изогнутая труба для дымохода диаметром 100 мм.

Наша задача – подготовить камеру сгорания. Для этого проделываем в нижней части бочки (в боковой стенке, у самого дна) небольшое отверстие, в которое у нас будет вставляться горелка паяльной лампы. Если вы используете не бочку, а трубу, приварите к ней дно, после чего проделайте отверстие для лампы – было бы неплохо, если это отверстие могло чем-нибудь закрываться.

На следующем этапе берем мощную металлическую проволоку, сгибаем ее так, чтобы она образовала упругую подставку под камни – проволока отправляется на дно нашей печки для гаража. На нее укладываем округлые камни (их полно в горных реках), до самого верха (проволока должна выдержать их вес). Далее приделываем к нашей печке дымоход.

Прежде чем приступать к набивке печки для гаража дровами, позаботьтесь о том, чтобы поставить ее на кирпичи или любое другое негорючее основание.

Теперь можно приступать к тестовому запуску нашей печки для гаража. Заливаем в паяльную лампу бензин, дожидаемся ее выхода на рабочий режим, аккуратно вставляем лампу в заранее подготовленное для нее отверстие, ждем пока прогреются камни. Прогорев всего 1 час, печка будет отдавать тепло еще 3-4 часа. Если вы сумеете сделать дымоход с задвижкой, тепло будет сохраняться еще дольше.

На этапе горения паяльной лампы необходимо обеспечить проветривание гаража, так как печка забирает воздух прямо из помещения (как и любая другая печь из нашего обзора).

Изготовление печки-буржуйки

Давайте посмотрим, как сделать буржуйку в гараж. Печки-буржуйки отличаются своим крайне простым устройством. Вот их преимущества:

• Всеядность – эти печки могут работать на любых видах топлива, как на дровах, так и на угле;
• Печь буржуйка может использоваться для приготовления еды – на ее верхней поверхности помещаются чайники, кастрюли, сковородки и прочая утварь;
• Буржуйка для гаража своими руками порадует простотой изготовления – для печки нужны листовой металл и труба для дымохода;
• Самодельная буржуйка не требует какого-то хитрого розжига – достаточно заложить в нее дрова и поджечь. Потом в нее можно закладывать уголь.

Чертеж самодельной буржуйки.

Буржуйка в гараж своими руками – это отличный выход, когда есть возможность покупать дрова. А набрав их в ближайшем лесу, вы получите источник бесплатного тепла. Также для топки печки используются любые древесные отходы, евродрова и даже пеллеты.

Чертежи буржуйки крайне просты – ее устройство можно рассказать даже «на пальцах». Она представляет собой короб из металла с двумя дверками на передней панели. Через верхнюю дверку, самую большую, загружаются дрова. А через нижнюю удаляются продукты горения. Одновременно с этим нижняя дверка играет роль поддувала. Если в гараже станет жарко, прикройте поддувало печки, и через некоторое время температура упадет.

Изготавливая буржуйку своими руками, обратите внимание на опубликованный чертеж. Вам нужно сварить металлический короб высотой и длиной 450 мм, шириной 250 мм. Во внутренней части, на высоте 80 мм, мы привариваем колосник (под него мы можем приспособить лист из толстого металла с прорезанными отверстиями). Также внутри привариваем дымообороты, чтобы улучшить тягу. В верхней задней части привариваем кусок трубы диаметром 100 мм под дымоход.

Печь для гаража на дровах, она же буржуйка, готова – можно приступать к испытаниям. Для этого следует запастись дровами. Установка печки в гараже осуществляется в любом удобном углу. Стенки угла оббиваем оцинкованной сталью, чтобы тепло не уходило в стены, а отражалось в гараж. Далее приступаем к закладке дров и розжигу – примерно так же, как мы разжигаем мангал. С помощью дверки зольника вы сможете отрегулировать тягу.

Собирая печь своими руками, обратите внимание на толщину металла – она должна составляет не менее 5 мм, иначе печка легко прогорит и потеряет эффективность.

Печка из кирпича

Для создания печи из кирпича нужно обладать определенными навыками.

Буржуйка в гараж хороша тем, что эта печка отличается предельной простотой. Несколько кусков металла, немного возни со сварочным аппаратом и дверками, кусок металлической трубы – и отопительный агрегат готов. Буржуйка не самая экономная, зато простая в эксплуатации – нужно лишь вовремя подкидывать дрова. Аналогичным образом строится кирпичная печь для гаража, но у нее есть несколько недостатков:

• Для хорошей печки нужен огнеупорный кирпич;
• Печка для гаража получается уж слишком громоздкой.

Тем не менее, вы всегда можете соорудить ее по подобию буржуйки, только вместо металлических стенок здесь используется обыкновенный кирпич.

Металлическую печь всегда можно перевернуть, очистить или перенести в другое место. Печь из кирпича в гараж так просто не почистишь, да и в соседний угол не перенесешь – это модель для стационарного использования.

Печь на дровах длительного горения

Давайте посмотрим, как сделать печь в гараж из трубы или из бочки – это будет печка с необычным названием Бубафоня. Изготавливая подобные агрегаты на дровах длительного горения своими руками, можно особо не заморачиваться с точным соблюдением размеров. Эта печка проста как три копейки, но обладает важным преимуществом – одной закладки дров хватит на целый день. И она как нельзя лучше подходит для обогрева нежилых помещений.

Изготавливая печь на дровах своими руками, необходимо позаботиться о подборе подходящих материалов. Мы с вами попробуем сделать печку из двух бочек. Первая бочка нам потребуется полностью, а от второй потребуется только одна крышка. Вот пошаговая инструкция по изготовлению печи для отопления гаража:

Чертеж самодельной дровяной печи длительного горения.

• Берем бочку и срезаем у нее верх (оставьте у отрезанной верхней части бортики 2-3 см) – это будет наша камера сгорания, в которую загружаются дрова;
• Загибаем борта у бочки внутрь, а на крышке проделываем обратную операцию – в результате крышка должна полностью закрывать бочку;
• Изготавливаем пресс и воздуховод – для этого нам потребуется крышка от второй бочки, к ней мы проделываем отверстие и привариваем длинную трубу, которая должна быть выше бочки. С обратной стороны привариваем куски швеллера. Края крышки подрезаем, чтобы она свободного входила в бочку (зазор между крышкой и стенками около 10 мм). В результате у нас должен получиться своеобразный поршень. Через приваренную трубу производится забор воздуха;
• Продолжаем делать печь для обогрева гаража – берем крышку для нашей камеры сгорания, вырезаем в ней отверстие под воздуховодную трубу;
• В верхней боковой части бочки проделываем отверстие диаметром 100 мм и привариваем кусок трубы – это будет отвод для дымохода.

Теперь нашу печь длительного горения для гаража нужно собрать воедино, а заодно и протестировать. Устанавливаем печку на негорючем основании, загружаем в нее дрова (на самый верх советуем накидать всякой мелочевки), подключаем дымоход. Далее смачиваем в керосине кусок тряпки, кидаем на древесину, дожидаемся устойчивого горения. После этого засовываем внутрь наш поршень, надеваем крышку и ждем, пока наша печка разгорится на полную катушку.

Для изготовления печи для гаража на дровах можно выбрать и кусок подходящей трубы – ее можно купить на металлобазе. Количество загружаемого топлива определяется экспериментальным путем. Обратите внимание, что дрова в этой печке горят сверху вниз, а не в более привычном направлении.

Печка для гаража на отработке

Давайте посмотрим, как сварить печку в гараж, которая будет работать на отработке – она пригодится тем, кто занимается ремонтом машин и часто меняет масло (за один теплый сезон можно насобирать отработки на целую зиму). Наша печка будет состоять из трех частей:

Подробную информацию о размерах отдельных элементов вы можете получить из чертежа.

• Емкость для топлива – ее диаметр составляет 352 мм. К ней мы подвариваем ножки, в середине делаем отверстие диаметром 100 мм. Рядом делаем еще одно отверстие на 100 мм, с крышечкой – сюда мы будем заливать горючее для отопления нашего гаража;
• Камера сгорания – она представляет собой вертикальную металлическую трубу диаметром 100 мм, в которой просверлены 48 отверстий в 6 рядов;
• Камера дожигания топлива – здесь сгорают все несгоревшие газообразные остатки. Ее диаметр составляет 352 мм, в ней есть отверстие под камеру сгорания и отверстие под дымоход (те же 100 мм). Внутри камеры приваривается перегородка.

После того как печка для гаража будет собрана, можно приступать к испытаниям. Заливаем внутрь отработку, сверху наливаем немного керосина (ни в коем случае не какую-нибудь другую жидкость, только керосин!), поджигаем, ждем пока печка прогреется. Как только в камере сгорания появится стабильно горящее, буквально гудящее пламя, эксперимент можно считать удавшимся. Обратите внимание, что рекомендованная высота дымохода для данной печки составляет 4-5 метров.

Изготавливая печь для гаража своими руками и подбирая подходящий чертеж, следует уделить внимание выбору топлива и отталкиваться уже от этого. Если у вас много отработки, выбор очевиден – выбираем самую последнюю печку из нашего обзора. При наличии большого количества дров (в том числе и бесплатных) можно уделить внимание альтернативным проектам. И помните, что размеры печей на чертежах могут варьироваться в самых широких пределах.

remont-system.ru

Самодельная печь для гаража: пошаговая инструкция :: SYL.ru

Печь для гаража порой незаменима, когда нет возможности воспользоваться центральным отоплением. Такую конструкцию можно соорудить самостоятельно, применив одну из представленных ниже технологий. Электрический обогреватель при необходимости обогрева гаража может стать излишне неэкономичным.

Особенности печи для гаража

Конструкция должна обладать определенными качествами. Печь для гаража, прежде всего, должна быть компактной, ведь, как правило, места в нем не слишком много. Кроме того, обогревательный прибор должен быть экономичным, а также стоить не столь дорого. Хорошо еще, если будет возможность топить разными видами топлива. Удобство в эксплуатации тоже чрезвычайно важно. Самодельная печь для гаража может быть выполнена из разных материалов, выбрать один из которых придется, учитывая ваши навыки при работе, например, с кирпичом или сталью. Необходимо помнить, что отопительное оборудование должно не только обладать способностью в течение длительного времени выделять тепло, но и не снижать объем кислорода в помещении. Работа печи не должна сопровождаться выделением вредных веществ, кроме того, она не должна быть пожароопасной.

Изготовление кирпичной печи

Самодельная печь для гаража может иметь в основе кирпич, однако перед началом работ необходимо помнить, что процесс кладки требует от мастера наличия определенных навыков и будет сопровождаться сложностями. Для подобной конструкции предстоит подготовить не столь габаритное пространство. Проведение работ следует осуществлять с использованием огнеупорного кирпича. Тогда как раствор необходимо замешать с использованием песка, шамотного порошка, а также огнеупорной глины.

При укладке топки рекомендуется применять шамотный кирпич, располагая его на уровне 2-4 рядов. В высоту подобная кирпичная печь не будет больше девяти изделий. Для того чтобы обеспечить отвод печных газов, необходимо выложить кирпичный дымоход, во внутреннее пространство которого предстоит установить гильзу, выполненную из нержавеющей стали. Печь для гаража будет выводить дым через дымоход, устроенный сквозь крышу. Обязательно необходимо возвести фундамент, так как печь станет обладать внушительной массой. Сделать его можно на основе монолитной плиты. По периметру конструкции следует застелить стальной лист, который станет защищать пол от попадания искр, ведь они могут стать причиной возникновения пожара.

Технология изготовления буржуйки

Если вам нужна печь для гаража, но вы не желаете тратить на нее излишнее количество сил и средств, то предпочтительнее изготовить буржуйку, что станет наиболее простой задачей. Для этого рекомендуется использовать сталь в листах, отлично подойдет и бочка, которую иногда заменяют стальной трубой соответствующего диаметра. Если в наличии листовая сталь, то придется применять сварочный аппарат, который позволит создать установку прямоугольной формы. Использовать в любом случае необходимо металл, минимальная толщина которого равна 5 мм или больше. А вот если вы решили применить трубу, то ее минимальный диаметр должен быть равен 300 мм.

Такая печь для гаража тоже будет обладать дымоотводом, который, как правило, устраивается сверху, но в некоторых случаях это делается сзади. В последнем варианте предстоит обеспечить уклон трубы, угол которого примерно равен 30⁰. Наиболее эффективно отработанные газы получится отвести, если использовать в качестве трубы изделие из стали с диаметром, равным 120 мм, однако подойдет и более внушительный диаметр.

Изготовление дымоотвода

Первые метры отвода отработанных газов должны быть выполнены из толстого материала (около 3 миллиметров). Если пренебречь этим требованием, то тонкий металл через некоторое время прогорит. Под топкой обязательно должно быть обустроено место, которое будет использоваться для вывода золы. Для чего необходимо применить стальную пластину, которая располагается горизонтально и имеет прорези. Габариты последних можно определить из расчета размеров печи, а также разновидности топлива. Если агрегат сравнительно небольшой, а также функционирует за счет угля и маленьких дров, то прорези должны быть равны 12 мм, тогда как если гараж сравнительно большой и печь в нем предполагается установить большую, то прорези в описанном элементе должны быть равны 40 мм или даже больше.

Особенности зольника

Когда мастера делают такие печи для гаража, то под перегородкой они ставят съемный ящик, периодически очищаемый по мере того, как в нем будет накапливаться зола. Для изготовления этого ящика следует применять 3-миллиметровую листовую сталь. Повысит коэффициент полезного действия печи прием, который предполагает необходимость крепления к бокам стальных пластин, в их основе должна быть сталь 5 мм. Это позволит значительно увеличить площадь соприкосновения аппарата с воздухом. В итоге внутреннее пространство гаража станет нагреваться значительно скорее. Стоит помнить, что обязательно предстоит соотнести толщину листовой стали и подходящих параметров болгарки.

Самодельная печь на отработке

Если вы нуждаетесь в печи для гаража, то можно изготовить ту, что, пожалуй, является одной из самых экономичных, так как топливо для нее можно приобрести за бесценок или вовсе взять бесплатно. Такие печи функционируют за счет отработанного масла, которое вы и сами, будучи автолюбителем, выбрасываете за ненадобностью. Теперь есть возможность использовать его повторно. Такая печь предполагает более внушительные трудозатраты по сравнению с теми, что сопутствуют изготовлению буржуйки.

Изготавливая такие печи для гаража своими руками, необходимо будет создать два отсека, один из которых предназначен для сгорания отработки, тогда как второй – для горения газов, предварительно смешанных с кислородом. Для создания подобного устройства придется сформировать Н-образный аппарат, в составе которого будет топливный бак, дымоотвод, камера дожигания, а также температурная камера. При изготовлении следует использовать все ту же листовую сталь. Тогда как снизу располагающийся бак допустимо сформировать с применением готового стального ящика. Для того чтобы обеспечить пожарную безопасность и правильное функционирование печи, к нижнему ящику приваривают ножки.

Описываемые выше печи для гаража своими руками должны быть изготовлены с учетом того, что нижний отсек предстоит снабдить отверстием со стальной заслонкой. Именно через него и станет заливаться отработанное масло-топливо, а вот заслонка совершенно необходима для того, чтобы корректировать интенсивность поступления первичного воздуха.

Изготовление верхнего отсека

Верхняя камера должна быть изготовлена таким образом, чтобы обладала цилиндрической формой. Ее предстоит сопрячь с баком, применив трубу, изготовленную из металла. В последнем упомянутом элементе печи предстоит проделать несколько отверстий Ø10 мм, они нужны для того, чтобы воздух смог поступать во внутреннее пространство.

Дополнение печи дымоходом

Печь для гаража на масле должна обладать дымоотводом, который крепится только сверху. Его фиксация должна получиться совершенно герметичной, так как в противном случае отработанные газы станут поступать в помещение. Эту характеристику обязательно необходимо проверить перед тем, как запустить печь в работу. В качестве топлива есть возможность применять не только отработку, но и соляровое масло, керосин, мазут и трансмиссионное масло. А вот от легковоспламеняющихся веществ по типу ацетона, конечно же, предстоит отказаться.

Изготовление дровяной печи

Если печь для гаража на отработке вас не устраивает по той причине, что гараж вы используете не для машины, а, например, для хранения овощей, то можно изготовить печь, работающую за счет дров. Она тоже экономична, так как подкладывать дрова в нее не возникает необходимости порой до 20 часов. Для ее изготовления рекомендуется использовать стальную бочку, объем которой равен 200 л. Предварительно бочку необходимо подготовить, для этого ее верхняя часть убирается, чтобы появилась возможность сделать отверстие для дымоотводящей трубы. Помимо этого, нужно проделать отверстие для 100-мм трубы, сквозь которую станет поступать кислород.

Печи для гаража на дровах работают эффективно, если дымоход имеет правильные параметры. Таким образом, его диаметр должен быть равен 150 мм или больше.

Конструкцию предстоит снабдить кругом, который делается из листового металла. К нему нужно приварить 2 отрезка швеллера. Круг должен обладать такими габаритами, чтобы он имел возможность свободно передвигаться во внутреннем пространстве. После необходимо сделать отверстие, к которому крепится 100-мм труба. В качестве альтернативного решения можно применить трубу, которая заменит бочку.

Внутреннее наполнение устройства

Перед началом работ предстоит подготовить чертеж печи для гаража, там должно быть обозначено, например, что дном конструкции станет металлическая заготовка, которая приваривается для устойчивости к краю корпуса. Груз необходимо поместить внутрь, а сверху все накрыть крышкой. Труба для поступления кислорода вставляется в подготовленное заблаговременно отверстие. Напоследок будет необходимо вырезать пару люков, через которые станет производиться загрузка топлива и устранение золы. Люки стоит закрыть, применяя стальные крышки. После того как печь будет готова, для нее можно подготовить фундамент, который делается из кирпича. Это обеспечит пожарную безопасность. Ведь именно это обстоятельство – самое важное при работе обогревательного оборудования.

www.syl.ru

как сварить конструкцию, на дровах, длительного горения в том числе, инструкция с фото

Преимущества отапливаемого гаража не ограничиваются оптимальной температурой хранения автомобиля и лёгкостью запуска его двигателя в мороз — у большинства автомобилистов гаражное помещение используется ещё и как мастерская или своеобразный «клуб по интересам». Заниматься любимым делом или просто общаться с друзьями в тепле позволит простая печь для гаража, построить которую можно всего за один день своими руками.

Гаражная печь: какой она должна быть

Самодельная печь обеспечит гараж теплом не хуже, чем заводской отопительный прибор

Чаще всего гараж представляет собой небольшое, закрытое помещение, размер которого ещё больше скрадывает находящийся там автомобиль. Для того чтобы автолюбитель мог комфортно работать в этом ограниченном пространстве в течение нескольких часов, гаражная печь должна быть не только удобной, но и безопасной. В связи с этим к ней предъявляются определённые требования:

1. Габариты и место установки печи не должны мешать проезду автомобиля и свободному передвижению владельца.
2. Конструкция агрегата должна исключать возможность воспламенения близлежащих предметов.
3. Минимальное потребление кислорода и отсутствие вредных выбросов внутрь помещения.
4. Материалы для постройки самодельного теплогенератора должны быть доступными и недорогими.
5. Быстрый разогрев отопительного прибора до рабочей температуры.
6. Возможность длительной работы от одной топливной закладки.
7. Простота конструкции и возможность изготовления в домашних условиях и с минимальными слесарными навыками.

Поскольку при эксплуатации автомобиля в гараже накапливается отработанное моторное масло, было бы просто неразумным не использовать его для отопления. Поэтому лучшей печью можно считать ту, которая может работать на двух видах топлива — жидком и твёрдом.

Виды и особенности гаражных теплогенераторов

Конструкция агрегатов для автономного гаражного отопления различается в зависимости от нескольких факторов:

• источников используемой энергии;
• вида топлива и способа его сжигания;
• материала изготовления;
• способа теплопередачи.

Сегодня мы не будем рассматривать отопительные приборы, работающие от электрической сети ввиду их неэкономичности. Что же касается остального оборудования, то своими руками можно построить:

• кирпичную печь;
• твердотопливную буржуйку прямого горения;
• булерьян;
• печь длительного горения;
• буржуйку, работающую на жидком топливе.

Выбирая агрегат для оснащения своего гаража, необходимо рассматривать не только возможность его работы на дешёвом топливе. Не менее важными критериями являются удобство эксплуатации и обслуживания, а также то, сможет ли отопительный прибор обеспечить должный уровень безопасности.

Кирпичные печи

Гаражная кирпичная печь отличается от знакомой всем «шведки» или «голландки» более компактными размерами и упрощённой конструкцией газоходов. В остальном она также состоит из поддувала с колосниковой решёткой в верхней его части и топочной камеры. Для отвода газов из рабочей зоны используется кирпичный или металлический дымоход.

Если позволяет место, то печь в гараж можно сложить из кирпича

Буржуйка прямого горения

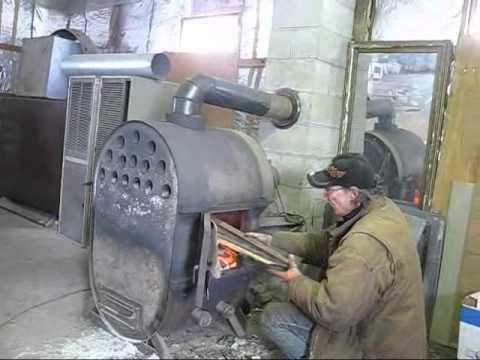

Металлические буржуйки среди самодельных отопительных печей представлены самым большим разнообразием конструкций. Их корпус может быть ориентирован в горизонтальной или вертикальной плоскости — на производительность агрегата это не влияет. Для оснащения гаражей чаще всего выбирают отопительные приборы стоячего типа, поскольку они занимают намного меньше места. Если же площадь помещения позволяет установить печь горизонтально, то это позволит её работать намного дольше из-за возможности использования длинных поленьев.

Буржуйка прямого горения — самый простой способ наполнить гаражное помещение уютным теплом

Булерьян

В основе булерьяна лежит всё та же металлическая буржуйка с горизонтальной топкой, оборудованная камерой для дожигания продуктов сгорания. Особенностью агрегата со столь причудливым названием являются отрезки труб большого диаметра, опоясывающие корпус печи. Такая конструкция позволяет значительно усилить тепловую производительность за счёт постоянного движения нагреваемого воздуха внутри теплообменников.

При изготовлении самодельного булерьяна не обойтись без трубогибочного оборудования

Булерьян, или, по-народному, буллер, не является чем-то совершенно новым — по сути, это знакомая всем калориферная печь, которая может работать в режиме пиролизного сжигания. Своё же название агрегат получил благодаря канадской компании «Bullerjan», которая первой начала его серийное производство. В нашей стране булерьян нередко называют бренераном по той причине, что агрегат в России выпускается под маркой Breneran.

Буржуйки длительного горения

В агрегатах этого типа используется способ поверхностного сжигания топлива, что позволяет многократно увеличить продолжительность работы до 10–20 часов. Кроме того, в печи проходят процессы пиролитического разложения и окисления уходящих газов, благодаря чему обеспечивается полнота сгорания топлива.

Для постройки печи длительного горения можно воспользоваться металлической ёмкостью подходящего размера — например, старой бочкой из-под ГСМ

Жидкотопливные печи

Печь, использующая отработанное масло, будет настоящей находкой для гаража, поскольку с её помощью можно не только отапливать помещение, но ещё и утилизировать отходы. Нередко для сжигания отработки модернизируют уже установленную твердотопливную буржуйку. Для этого её оснащают ёмкостью для хранения масла, трубопроводом подачи и горелкой или пламенной чашей.

Буржуйка на отработке обладает высокой производительностью и не занимает много места

Анализируя описанные конструкции, следует выбирать отопительный прибор по таким критериям:

• площадь гаража;
• длительность отопительного периода;
• доступность топлива;
• время работы агрегата в сутки;
• степень безопасности сооружения.

Не стоит сбрасывать с чаши весов и фактор стоимости, ведь печь для того и строится своими руками, чтобы избежать лишних затрат.

Конструкция и особенности работы

Печи прямого и поверхностного горения, равно как и агрегаты, предназначенные для работы на отработке, отличаются как конструктивно, так и по способу действия. Для понимания процессов, которые происходят в отопительных приборах во время сжигания топлива, рассмотрим устройство и особенности их конструкции.

Печи прямого горения

Независимо от материала изготовления (металл или кирпич), агрегаты прямого горения имеют поддувальную и топочную части, газоход и печную трубу. Топка оборудуется дверцей, через которую в рабочую зону загружается топливо и удаляется зола. Поддувало в кирпичных печах также имеет створку для удаления пепла из зольника, а вот в металлических буржуйках этот элемент нередко заменяется задвижкой или и вовсе отсутствует. Для увеличения теплоотдачи дымоход имеет ломаную конфигурацию и оборудуется поворотной заслонкой для предотвращения утечки тепла из помещения во время простоя печи.

После загрузки и поджигания дров топочный проём закрывают. Кислород в зону горения подаётся за счёт естественной тяги через поддувало и колосниковую решётку, которая устанавливается в его верхней части. Для регулировки интенсивности горения изменяют подачу воздуха, открывая или прикрывая поддувальную дверцу. Поскольку в качестве теплообменника выступают стенки печи, внутри металлической топки устанавливают перегородки, заставляющие раскалённые газы двигаться по удлинённому пути. За счёт этого увеличивается теплоотдача и обеспечивается экономичность буржуйки. В кирпичных печах в этих же целях обустраивают дымовые каналы, наподобие тех, которые устанавливают в классических шведских или голландских печах.

Простейшая буржуйка из листовой стали

Функциональность буржуйки или кирпичной печи можно расширить, дополнив конструкцию водонагревателем или площадкой для разогрева пищи. Чтобы использовать отопительный прибор в качестве кузнечного горна, его оборудуют турбиной и трубами для принудительной подачи воздуха в зону горения.

Буржуйки длительного горения

Экономичность и длительность работы в буржуйках этого типа обеспечивается за счёт поверхностного горения топлива и дожигания пиролизных газов.

Пиролизом называется процесс высокотемпературного разложения топлива на горючие газообразные составляющие при отсутствии кислорода.

Для сжигания мелких древесных отходов и опилок можно использовать двустенную буржуйку с нижним расположением дымохода. Первичную зону горения в ней формируют на этапе закладки топлива, используя металлический или деревянный конус. Принцип действия такой печи изображён на схеме.

Схема печи длительного горения, предназначенной для работы на древесных опилках

Ещё один вариант круглой буржуйки поверхностного горения использует схему пиролизного котла промышленного изготовления «Stropuva». Топливо в ней горит сверху вниз, за счёт чего и обеспечивается длительность работы агрегата.

Кислород в зону горения подаётся по вертикальной трубе, к нижнему концу которой приварен круглый груз с отверстием и воздухораспределительными лопастями. По мере прогорания топлива груз под собственным весом опускается вниз, за счёт чего обеспечивается неизменный объём камеры сгорания и постоянство подачи кислорода. Выделяющиеся горючие газы дожигаются у свода печи, чему способствует подача вторичного воздуха по дополнительному каналу.

Неказистый внешний вид печи поверхностного горения очень обманчив. Конструкция, получившая название «Бубафоня», является бесспорным лидером среди гаражных печей

Основу печи составляет круглый корпус, для изготовления которого используют металлическую бочку или газовый баллон. В качестве дымохода можно взять стальную трубу диаметром не менее 100 мм. Закладку дров, так же, как и очистку от золы, выполняют через верхний проём.

Самодельные жидкостные печи

Простая в изготовлении буржуйка на отработке состоит из двух расположенных друг над другом металлических камер, соединённых перфорированной трубой-диффузором. В нижнем баке есть проём, через который агрегат заправляется отработанным маслом. Это же окно используется для подачи воздуха и регулировки его количества. Для этого его оборудуют поворотной заслонкой. Верхняя ёмкость играет роль теплообменника и позволяет дожигать продукты сгорания. В её задней части расположен патрубок, посредством которого буржуйка подключается к дымоходу.

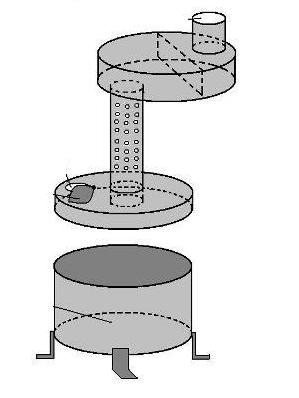

Схема буржуйки на отработке

Первичное горение отработки происходит в нижнем баке и сопровождается бурным выделением горючих газообразных компонентов. Летучие фракции сгорают в диффузоре при активном насыщении кислородом — для этого вертикальная труба имеет ряд сверлений. Раскалённые газы поднимаются в верхний бак, где отдают своё тепло его стенкам, дожигаются и выводятся наружу.

Не меньшей популярностью у домашних мастеров пользуются и печи с так называемой пламенной чашей. Чаще всего они изготавливаются из установленного вертикально газового баллона или трубы большого диаметра. На дно ёмкости помещается металлическая плошка, в которую по топливной магистрали подаётся масло. При сжигании топлива чаша разогревается до температуры 400–600 °С — это способствует процессам пиролиза, благодаря которым происходит разложение отработки на газообразные компоненты. Они сгорают при высокой температуре и дожигаются внутри вертикально установленной перфорированной трубы.

Рекомендации по выбору места и монтажу

При установке гаражной печи следует ориентироваться на существующие строительные и санитарные нормы. Кроме того, следует учитывать правила пожарной безопасности и рекомендации опытных специалистов, имеющих опыт реальной эксплуатации агрегата той или иной конструкции.

1. Печь устанавливается вдали от мест хранения горючих и легковоспламеняющихся материалов.
2. Основание пола защищают металлическим листом, выступающим перед дверцей на расстояние 0.5 м.
3. Сгораемые конструкции, расположенные в непосредственной близости от стенок печи, закрываются теплоотражающими экранами.
4. При выводе печной трубы через сгораемое перекрытие, между дымоходом и элементами кровли обеспечивают зазор не менее 0.25 м, который заполняют базальтовым волокном или керамзитом.
5. Высота дымохода должна быть не менее 4 м (учитывается расстояние от колосников), а длина его горизонтального участка в месте подключения к отопительному прибору не должна превышать 1 м.

Особое внимание уделяют приточно-вытяжной вентиляции. При её отсутствии эксплуатация отопительных приборов с открытой камерой сгорания запрещена.

Что понадобится для сооружения гаражной печи

Для изготовления металлической буржуйки можно использовать прочные металлические ёмкости достаточного объёма или листовую сталь толщиной не менее 3 мм. Часто в роли корпуса печи применяют металлические бочки или газовые баллоны, старые охотничьи сейфы и т. д. Кроме того, для постройки буржуйки могут понадобиться:

• трубы диаметром более 100 мм для изготовления дымохода;
• обрезки труб и металлических уголков;
• стальной пруток диаметром не менее 10 мм;
• колосники;
• топочная и поддувальная дверца;
• старые автомобильные диски;
• асбестовый шнур или базальтовый картон.

Перед началом работы следует подготовить такие инструменты:

Большинство деталей для изготовления гаражного теплогенератора можно найти в металлоломегазовый резак или плазморез;

• сварочный аппарат;
• «болгарку» с зачистным и отрезным диском;
• электрическую дрель и набор свёрл;
• кольцевые пилы для металлических поверхностей;
• металлическую щётку-насадку для дрели или болгарки;
• молоток и наковальню;
• зубило;
• рулетку;
• чертилку;
• кёрн.

Те, кому важна ещё и эстетичность конструкции, должны позаботиться о материалах для окраски печи. Для этого понадобится жаростойкая грунтовка и краска, преобразователь ржавчины и растворитель.

Тем, кто решит строить кирпичную печь, следует заранее запастись материалами для строительства:

• красный кирпич;
• шамотный кирпич;
• глина;
• цемент;
• просеянный речной песок;
• топочная и поддувальная дверца
• металлический уголок;
• чугунная плита с конфорками;
• задвижка;
• колосниковая решётка;
• жаростойкий уплотнитель;
• проволока стальная;
• арматура Ø20–25 мм.

Дымоход можно сложить из кирпича или использовать трубу диаметром не менее 150 мм, изготовленную из алюминия, оцинкованной стали или асбестового волокна. В этом случае для её теплоизоляции понадобится любой минеральный утеплитель с влагостойким отражающим слоем.

Выбирая шамот, предпочтение отдают материалу, размер которого максимально приближается к габаритам красного кирпича

Для выполнения кирпичной кладки понадобятся:

• кельма;
• ёмкости для приготовления раствора;
• молоток-кирка;
• пассатижи;
• отвес;
• угольник;
• расшивка;
• рулетка;
• лопата.

Печь из кирпича устанавливают на фундамент. Поэтому если в гараже нет прочного основания, то дополнительно понадобятся материалы и инструмент для проведения бетонных работ: щебень, песок и цемент, доски для опалубки и трамбовка.

Строим кирпичную печь для гаража своими руками

Вес даже небольшой гаражной кирпичной печи составляет сотни килограмм, поэтому, прежде чем приступить к её строительству, необходимо позаботиться о прочном и надёжном фундаменте. Для этого обустраивают песчано-щебневую подушку толщиной 0.2–0.3 м и устанавливают опалубку, которая должна выступать за контуры печи не менее чем на 15–20 см. Армопояс монтируют из строительной сетки или отрезков арматуры. Бетон готовят из смеси песка, цемента и щебня в пропорции 1:3:4 и заливают в форму с промежуточной трамбовкой или штыкованием. После выравнивания поверхности фундаментную плиту накрывают полиэтиленовой плёнкой и выдерживают до полного схватывания раствора.

Кладку печи выполняют на глиняный раствор, который готовят заранее. Для этого глину замачивают на сутки, после чего разминают и доводят консистенцию до состояния густой сметаны. К работе приступают после проверки раствора на пластичность, при необходимости регулируя жирность смеси добавлением песка.

Работу лучше выполнять поэтапно — чёткая организация процесса позволит избежать ошибок и сократит время строительства.

Отказ от нижней подачи воздуха позволяет отказаться от монтажа поддувала и колосниковой решётки

• В нижней части топочной дверцы выполняют ряд сверлений диаметром 12–15 мм для притока воздуха в зону горения. Отказ от нижней подачи воздуха позволяет упростить конструкцию печи, поскольку отпадает необходимость в обустройстве поддувала и установке колосниковой решётки.
• На бетонное основание всплошную укладывают первый ряд кирпичей, после чего поверхность заливается глиняным раствором.
• Второй ряд выполняет роль основания печи и является подом её топки. Чтобы предотвратить термическое разрушение стенок и днища, рабочая камера выкладывается огнеупорным материалом.
• Третьим рядом начинают закладывать стенки печи и монтируют дверцу. Для этого в специальные ушки продевают стальную проволоку, которую впоследствии укладывают в швы.

  Укладка первых рядов и монтаж дверцы с отверстиями для подачи воздуха. На рисунке они обозначены стрелкой

  Для временной фиксации дверцы используют любые подручные материалы — обрезки досок, уголков или труб, кирпич или другой груз.

• С 3-го по 6-й ряд выкладывают топочную камеру. Проём над дверцей перекрывают стальным уголком, поверх которого укладывают кирпичи.

  Перекрытие топочной дверцы

• В 7-м ряду обустраивают свод топки, для которого в качестве опорных элементов также используют стальные уголки или прутки, отрезки арматуры, куски рессор и т. д. При этом в центре должно остаться отверстие размером в кирпич.

  Газоход над топкой

  В процессе работы периодически выполняют расшивку швов. Они сделают конструкцию более привлекательной.

• В 8-м ряду выполняют кладку «в полкирпича», получая расширение рабочего пространства. Оно понадобится для протекания теплообменных процессов.

  Расширение восьмого ряда

• 9-м рядом начинают сужение тела печи, для чего кирпичи укладывают «на ребро».

  Кладка девятого ряда

• 10-й ряд укладывают «плашмя», получая внутри отопительного прибора выступы, способствующие теплообмену.
• 11-й ряд выполняют кладкой «на ребро». Здесь же газоход разделяют на две части, установив один кирпич поперёк канала.

  Одиннадцатый ряд продолжает наращивать тело печи и делит газоход на два канала

• Попеременным чередованием рядов с кирпичами, уложенными «плашмя» и «на ребро», наращивают тело печи на нужную высоту, после чего устанавливают дымовую заслонку.

  Сужение печи в верхней части

• Для подключения отопительного прибора к трубе дымоход сужают до минимума. При этом внутри должен оставаться канал в полкирпича, необходимый для отвода продуктов сгорания наружу.
• Место присоединения к металлическому дымоходу тщательно заделывают глиняной смесью и каолиновым уплотнителем.

  Место присоединения печной трубы тщательно герметизируют

Опытные печники не рекомендуют проводить испытание печи сразу же после постройки, аргументируя это тем, что её швы могут дать трещины. Для ускорения процесса сушки внутрь топки можно поставить теплогенератор или небольшой ТЭН.

Инструкция по изготовлению буржуйки на отработке

Для изготовления двухобъёмной буржуйки, работающей на отработанном автомобильном масле, понадобятся отрезки труб диаметром 32.5–35.5 см, отрезки металлического листа толщиной 4 мм и 6 мм и 100-миллиметровая стальная труба со стенкой не менее 4 мм.

Чертёж двухобъёмной буржуйки на отработке

Цилиндрические элементы верхнего и нижнего бака можно вырезать из старого газового баллона. Перед тем как приступить к его демонтажу, сосуд обязательно наполняют водой для удаления остатков пропана и газового конденсата.

1. Из стального листа толщиной 4 мм вырезают круг диаметром 35.5 см — он будет дном масляного бака. Эту деталь сплошным швом приваривают к обрезку трубы Ø35.5 см высотой 11.5 см .

   Изготовление нижней ёмкости

2. Из металлической полосы шириной 60 мм изготавливают цилиндр, который сможет плотно входить в нижнюю ёмкость. Кольцо понадобится в качестве дистанционной проставки — верхняя часть топливного бака должна быть съёмной для очистки ёмкости от нагара.

   Использование струбцин облегчает процесс сварки дистанционной проставки нижнего бака

3. По диаметру внутреннего кольца нижней камеры изготавливают крышку. В ней сразу же вырезают отверстие Ø100 мм по центру и Ø60 мм — на расстоянии 15–20 мм от края. Заправочный проём оборудуют сдвижной заслонкой Ø80 мм, которую крепят винтом или заклёпкой.

   В крышке топливного бака прорезают отверстия под диффузор и заправочное окно

4. Дистанционную проставку и крышку соединяют при помощи сварки.
5. В стальной трубе Ø100 мм длиной 360 мм выполняют серию сверлений на расстоянии 55 мм от верхнего края и 20 мм — от нижнего. В шахматном порядке высверливают 48 отверстий Ø9 мм так, чтобы получить 6 рядов. Для совмещения трубы-диффузора с верхним и нижним баком, с обеих её сторон снимают фаску.
6. Верхняя камера изготавливается из отрезка трубы Ø32.5–35.5 мм и двух круглых элементов толщиной 4 мм и 6 мм. В соответствии с чертежом в крышках вырезают проёмы Ø100 мм для присоединения диффузора и выпускного патрубка.

   Сборка верхней камеры

7. Из стали толщиной 6 мм вырезают перегородку, после чего выполняют сборку верхнего теплообменника.

   Монтаж перегородки

8. Верхнюю и нижнюю камеру присоединяют к перфорированной трубе и качественно проваривают стыки. При этом очень важно контролировать геометрические параметры — диффузор и плоскости верхней и нижней ёмкости должны образовывать перпендикуляр.

   При установке перфорированной трубы вертикаль контролируют при помощи уровня и угольника

9. На выходное отверстие верхней камеры монтируют выходной патрубок. Разъёмное соединение буржуйки и печной трубы позволит проводить периодическую чистку дымохода от нагара и сажи, а кроме того, сделает конструкцию мобильной.
10. К боковым стенкам верхнего и нижнего бака приваривают отрезок металлического прутка или уголка — он будет служить для жёсткости конструкции.
11. На нижнюю часть топливного бака монтируют ножки.

    На финальном этапе печь оснащают ребром жёсткости и ножками

Для розжига буржуйки в бак заливают отработку, после чего её поджигают при помощи смоченной в бензине тряпки. По мере прогревания диффузора до рабочей температуры сдвижную заслонку прикрывают, добиваясь устойчивой и экономичной работы печи.

Важно: перед каждой заправкой бак протирают ветошью для устранения конденсата — вода в масле приводит к разбрызгиванию масла и хлопкам во время работы печи. В этих же целях отработку перед использованием обязательно отстаивают.

Видео: как работает буржуйка на отработке

https://youtube.com/watch?v=eCm9ueCJkJk

Вопросы безопасной эксплуатации

Все гаражные печи представляют собой пожароопасное оборудование, поэтому во время их эксплуатации не следует забывать о существующих нормах и правилах:

1. При работе отопительных приборов с открытой камерой сгорания подачу воздуха нельзя перекрывать до тех пор, пока топливо полностью не прогорит.
2. Не допускается размещение легковоспламеняющихся предметов рядом с работающей печью.
3. Гараж обязательно должен быть оборудован средствами пожаротушения — ёмкостью с песком, огнетушителями и др.


   Ёмкость углекислотного огнетушителя рассчитывают таким образом, чтобы объём выделяемого газа в два раза превышал внутренний объём помещения.

4. Не следует оставлять работающие отопительные приборы без присмотра.
5. При эксплуатации печей необходимо обеспечить приток свежего воздуха.

Кроме того, нельзя игнорировать юридические аспекты проблемы. Так, использование в гаражах самодельных печей длительного горения запрещено пожарными службами, что может повлечь проблемы со страховкой на автомобиль и помещение для его хранения. Если же машина используется на условиях аренды или лизинга, то владелец вправе аннулировать договор без возврата уже полученной оплаты.

В условиях постоянно растущих цен на газ и электричество печное отопление является самым дешёвым способом обогреть гараж в холодное время года. Его достоинство в том, что построить производительный и экономичный тепловой агрегат можно своими руками. Важно только правильно определиться с конструкцией прибора, а во время работы проявлять максимальную аккуратность и соблюдать правила безопасности.

Оцените статью: Поделитесь с друзьями!

ultra-term.ru
