Дровяная печь своими руками — как сделать экономичное печное отопление на дровах, устройство, схема, чертеж, конструкция с водяным контуром, реактивная, железная, металлическая, для теплици + видео

Дровяная печь придумана людьми ещё в древности. Но поскольку у неё масса преимуществ, она до сих пор используется в хозяйстве и жилье. Из-за простоты конструкции её, на первый взгляд, легко сделать самому. Однако есть некоторые нюансы, если их не учесть, в дальнейшем при эксплуатации отопительного прибора возникнут проблемы. Поэтому рассмотрим вопрос её изготовления своими руками как можно подробнее.

Где используют, достоинства и недостатки

Конструкция описываемого аппарата известна практически всем взрослым людям. Во внутреннюю полость корпуса печи закладывают дрова, которые прогорают после розжига спичками и бумагой, а дым выходит в трубу, герметично приделанную сверху. В процессе сжигания топлива стенки установки греются и отдают тепло помещению.

А снизу, под основным звеном, обычно находится ещё одна маленькая камера, отделённая от топки решёткой — так называемое поддувало, куда проваливается зола по мере прогорания дров. Всё описанное является стандартной схемой.

Вот фотография такой классической железной печи на дровах.

Эта конструкция годится для установки в любом месте

У данного аппарата есть ножки, и при желании его можно переставить перед растопкой. Такие экземпляры часто используют в гаражах. Вот мы и подошли к вопросу применения дровяных печей. Итак, основные варианты их использования:

• в гараже для отопления,
• для обогрева дачного домика,
• в капитальной избе (русская печь тоже работает на дровах),
• в небольших производственных помещениях для поддержания тепла,
• прямо на природе для того, чтобы согреться и сготовить еду.

В зависимости от указанных вариантов, применяют ту или иную модификацию дровяной печи. Но все случаи использования описываемого прибора объединяет одно — у такого оборудования плюсов больше, чем минусов.

Основные достоинства таковы.

• Простая конструкция, лёгкость изготовления.
• Дешевизна.
• Дрова можно не только недорого купить, но и найти самому в лесу (или использовать в качестве материала старую мебель).
• Многие конструкции долго держат тепло.
• Дымовую трубу легко вывести наверх.
• Существует возможность варки и жарки блюд одновременно с отоплением помещения.
• Используется экологически безопасное природное топливо.

Ну а недостатков немного:

• относительно низкий КПД,
• дым от сгорания дров токсичен, если нарушена герметичность оборудования,
• можно обжечься, если коснуться дверцы или стенок топки.

Впрочем, даже эти минусы в некоторых конструкциях легко минимизировать.

Виды дровяных печей для дома: какую конструкцию лучше выбрать для самостоятельного изготовления

В зависимости от устройства, общей компоновки различают несколько типов описываемых генераторов тепла.

1. Буржуйка переносная, состоит из камеры сгорания, поддувала и трубы.
2. Капитальная чугунная печка, компоновка такая же, но основание вделано в пол, а труба выходит на крышу.
3. Тепловой генератор длительного горения. Здесь несколько изменён принцип сжигания дров, но об этом позже.
4. Русская печь, выложенная из шамотного кирпича с применением цементного раствора. Её конструкция очень сложная. Без специальных знаний и умений самостоятельно изготовить невозможно.

Мастерство изготовления русской печи передаётся по наследству

В печи длительного горения применяется следующий принцип. Дрова поджигают не снизу, а сверху. За счёт этого топливо прогорает очень медленно. Причём воздух подаётся также сверху и одновременно на дрова давит поршень. Ниже показана наглядная схема.

Воздуховод связан с поршнем

Такие печи ещё называют пиролизными. Дело в том, что сверху, над камерой сгорания, у них образуется пиролизный газ — это такой красноватый дым с продуктами догорания дров. Понятно, что самостоятельно изготовить подобную печь крайне сложно, да и нет необходимости. Она годится лишь для огромных помещений, где затраты на оборудование отопления априори большие.

Естественно, проще всего изготовить обычную металлическую печку, встроенную нижней частью в пол дома. Именно такую конструкцию обсудим далее.

Устройство и отличительные особенности

Итак, обязательные составляющие классического генератора тепла, который мы будем изготавливать.

• Топочная камера.
• Поддувало или так называемый зольник.
• Дымоход.

Но здесь следует назвать и необходимые для функционирования установки основные детали.

1. Дверцы камер.
2. Решётка для ссыпания золы (колосник).
3. Выдвижная заслонка, находящаяся в дымоходе (или так называемый шибер).
4. Крышка варочной конфорки.

Проиллюстрируем всё это на схеме.

Наличие боковой дверцы и вторичной топки необязательно

Решётку для осыпания золы также называют колосником.

Перед изготовлением печи делают расчёт и эскиз.

Расчёт основных параметров с чертежом и схемой

Для проектирования классической экономичной печи на дровах необходимо знать площадь отапливаемого помещения. Эта величина нужна для определения объёма камеры сгорания, а также габаритов печки.

Предположим для примера, что нам необходимо отапливать помещение 40 м². Посчитаем требуемый объём дровяной топки.

Известно, что в среднем при сгорании 1 кг дров выделяется мощность 4 квт. Существует также распространённое соотношение для усреднённого подсчёта мощности печи в зависимости от площади помещения высотой 2,5 м. Обычно для отопления 10 м² достаточно 1 квт мощности. А для отопления 40 м² соответственно достаточно 4 квт.

Значит, из вышесказанного следует, что наша топка должна вмещать хотя бы 1 кг дров. Известно, что 500 кг высушенных поленьев занимает приблизительно 1 м³. Получается, искомый объём можно найти, если поделить кубометр на 500 кг.

Находим V = 1 / 500 = 0.002 м³.

Однако это число вовсе не означает, что у топки должен быть именно такой объём. Просто необходимо заложить габариты, при которых полость получится не меньше или больше. Тогда при всего лишь одной закладке дров мы сможем обеспечить полное прогревание всей заданной площади.

Итак, наша камера сгорания должна иметь объём не меньше, чем 0,002 м³. При принятии размеров печки будем учитывать данную величину.

Пусть ширина нашего теплового генератора будет 40 см. Высоту примем равной 50 см. А размер от дверцы топки до задней стенки тоже 50 см. Высоту камеры сгорания возьмём 40 см (остальное займёт поддувало). Тогда объём топки V = 0,4 м х 0,4 м х 0,5 м = 0,08 м³. Эта величина больше, чем необходимые нам 0,002 кубометра. Значит, печка обеспечит требуемую мощность для отопления 40 м².

Сделаем чертёж.

Можно набросать эскиз от руки (на рисунке размеры не из примера)

Теперь нужно раздобыть требуемые материалы.

Необходимые материалы и инструменты

Дровяную печь разные умельцы делают из чего угодно. Существуют экземпляры из бочки, из бидона, даже из трубы.

Это полевой вариант

Сделаем тепловой генератор из металлических листовых заготовок. Но при этом будем помнить, что самый подходящий материал, который хорошо выдержит постоянный огонь — это чугун. Толщина стенки пусть будет 5 мм.

Подготовим чугунные листы с S = 5 мм следующих параметров. Боковины для нашего примера пойдут со следующими габаритами: 0,5 м х 0,5 м (количество — 2 шт). Дно получится с размерами 0,4 м х 0,5 м. То же касается и верхнего листа. Задняя стенка имеет габариты: 0,4 м х 0,5 м. Переднюю стенку с дверцами лучше приобрести отдельно, ввиду сложности изготовления. На «блошиных» рынках нередко продают разные части от печей. Также необходима труба диаметром 200 мм. Колосник сделаем из листа 0,4 м х 0,5 м. Составим список.

• Лист 0,5 х 0,5 — 2 шт.
• Лист 0,4 х 0,5 — 3 шт.
• Лист 0,4 х 0,5 — 1 шт.
• Передняя стенка с дверцами.
• Труба диаметром 200 мм.
• Кирпичи (если делаем вариант без сварки).
• Цемент и песок (то же самое).

Из инструментов понадобятся мастерок, болгарка и строительный уровень.

Подготовка и выбор места установки

Для начала раскладываем все материалы перед собой. Но делаем это на месте установки печки. Последнее выбираем так. Для максимальной эффективности тепловой генератор монтируют в углу помещения, чтобы тепло распространялось на 2 стены, а не терялось в 4-х направлениях.

При этом необходимо оставить небольшой зазор от стен, равный примерно 150 мм. Если печь используется в дачном доме, желательно ещё при его строительстве предусмотреть дымоход и провести верхнее звено трубы через крышу.

Фундамент под наш агрегат можно не закладывать, потому что при заданных параметрах вес получится небольшой. Если же печка планируется массивная, то лучше подготовить основание из бетона.

Как сделать экономичную печь на дровах своими руками

Печь можно сварить из металла, но существует вариант конструкции, где можно обойтись без сварки. Рассмотрим оба способа.

Металлическая — конструкция без использования сварки

Соберём агрегат без применения электродов. А для устойчивости обложим стенки печки кирпичом. К тому же такое решение поможет дольше сохранять тепло после окончания топки. Ведь кирпичи хорошо держат температуру.

1. Устанавливаем лист для днища на ровную бетонную поверхность пола (если она деревянная, тогда нужно предварительно обмазать её бетоном и зашпаклевать. Проверяем строительным уровнем прямолинейность.
2. Дальше монтируем боковины. Просто прижимаем их к дну, соблюдая вертикальность установки с помощью уровня. Сразу же выкладываем кирпичи с раствором, поддерживая таким образом стены печи.
3. Устанавливаем заднюю часть и тоже обкладываем её кирпичами.

   Задняя часть

4. Монтируем переднюю, фасадную поверхность печи.
5. Подрезаем болгаркой колосник в размер внутреннего профиля печи. Делаем прорези, чтобы получилась решётка.

   Получится примерно так

   Устанавливаем колосник внутрь. Он должен «застрять» в печи из-за своих габаритов.
6. На верхней поверхности изделия предварительно прорезаем квадратное отверстие для выхода дыма.

   Так правильно нужно держать инструмент

7. Ставим верхний лист и докладываем кирпичи.
8. Устанавливаем трубу для выхода дыма. Место стыковки дымохода с печью обмазываем огнеупорным герметиком.

Получается примерно такой вариант.

Снизу можно оставить полости для лучшего прохождения тепла

Перед печкой лучше уложить металлический лист (как на данном фото), чтобы в случае падения горящих углей при открытых дверцах не повредить пол или, того хуже, не устроить пожар!

У описанной печи на верхней её части обычно ещё присутствует конфорка с крышкой для готовки еды. Во время сжигания дров круглую крышку снимают и на её место ставят, например, кастрюлю с водой. Жидкость закипает на практически открытом огне. Но самостоятельно проделать круглое отверстие для конфорки в чугуне очень трудно. Лучше приобрести верхнюю часть печки на «блошином» рынке, так же, как и фасад конструкции.

При первой закладке дров проверяем герметичность соединений — не пропускает ли где наша печка дым? Если обнаружена «утечка», достаточно замазать подозрительное место огнеупорным герметиком.

Железная печь на дровах своими руками для дома и дачи — вариант со сваркой

Если у хозяина жилища имеется сварочный аппарат, а также он умеет работать с электродами, можно сделать сварную конструкцию и не обкладывать её кирпичами. Инструкция на изготовление данной печи напоминает предыдущую, только из инструментов добавляется сварочный аппарат. Вкратце руководство по монтажу выглядит так.

1. Устанавливаем днище на выбранное место. Затем прихватываем боковые стенки. Для проверки перпендикулярности пользуемся каким-нибудь куском листа с правильным углом 90 градусов.
2. Прихватываем заднюю часть печи. Провариваем все три грани конструкции.

   Компактный сварочный аппарат удобен

3. Устанавливаем фасад генератора тепла в сборе с дверцами. Провариваем швы снаружи. Здесь возможно и самостоятельное изготовление передней части печи. Для этого достаточно приварить сплошной лист, затем вырезать в нём болгаркой квадратные отверстия для топки и для зольника, наконец, взять дверцы с шарнирами и прихватить сваркой к печи.

   Здесь дверцы уже приварены, верх тоже

4. Подготавливаем и устанавливаем решётку для осыпания золы — колосник. Как это делается, описано в предыдущей инструкции. Приваривать данную деталь не нужно.
5. Устанавливаем верхнюю часть, провариваем по периметру. Далее, с помощью сварочного аппарата прорезаем круглое отверстие для дымоудаления.
6. Монтируем трубу дымохода. Её тоже привариваем к верхушке печки.

Получается примерно такая конструкция.

Дверцы должны открываться на 180 градусов

После остывания швов генератором тепла можно воспользоваться по назначению.

Особенности эксплуатации

Печи на дровах достаточно неприхотливы в работе. Знай только, закладывай твёрдое топливо и наслаждайся теплом! Единственное, за чем надо следить: чтобы печь не прохудилась и не начала пропускать дым в помещение.

При растопке поддувало поначалу не закрывают, чтобы огонь лучше разгорелся. Но когда пламя уже активно играет в топке, нужно плотно закрывать все дверцы печи.

По окончании работы установки обычно закрывают шибер — это делается для того, чтобы тепло не уходило из печки через дымоходную трубу.

Чистка и ремонт

При интенсивной эксплуатации примерно раз в месяц необходимо подвергать дровяной генератор тепла профилактической чистке. Это связано с тем, что печка постепенно засоряется продуктами сгорания дров — зольной крошкой. Последняя мешает нормальному функционированию агрегата.

Если появились какие-то места, где дым прорывается из печи не в дымоход, а прямо в комнату, необходимо посредством внешнего осмотра определить эти прорехи.

Когда они выявляются в сварных швах, можно снова воспользоваться электродами. Но есть и другой кардинальный способ для любых дефектных мест. Достаточно замазать их огнеупорным герметиком или цементом, смешанным с жидким стеклом.

Однако обычно качественно сделанная печь служит долго и не доставляет неприятностей.

Видео: изготовление из бочки и кирпича своими руками

Приведённые инструкции являются лишь одним из многих способов изготовления дровяного агрегата для отопления. Но они показывают, с какими трудностями можно столкнуться в процессе создания собственной конструкции. Вместе с тем мастеровитый человек с фантазией может придумать свой индивидуальный проект на основе описанного. Главное, подойти к делу с душой.

Оцените статью: Поделитесь с друзьями!

Камин из металла своими руками, как собрать себе достойный аппарат

Камин в домашнем интерьере является мечтой любого домовладельца. К сожалению, определенные их типы предъявляют достаточно серьезные требования к месту и способу установки. Так, кирпичный дровяной камин не может быть сооружен в квартире многоэтажного дома, а его монтаж требует прочного фундамента по причине огромной массы.

Всех этих недостатков можно избежать, выбирая в качестве живого очага металлические камины. Они могут быть установлены любым удобным способом и играть роль источника, распространяющего тепло, и отличного предмета декоративного украшения комнаты.

Простая, но в то же время симпатичная конструкция

Преимущества

Родиной металлических каминов считается Япония, хотя в упрощенном варианте он сильно напоминает отечественную «буржуйку». Здесь речь идет о том, что из Страны восходящего солнца к нам пришли оригинальные очертания металлических каминов, особенно это касается островных вариантов. Из вышесказанного следует, что одним из достоинств каминов такого типа является произвольность выполнения стиля для украшения любого помещения.

Отсутствие требований к фундаменту позволяет задумываться об обустройстве металлических конструкций уже после строительства дома. Изделие можно установить в любом месте готового и отделанного помещения. Мобильность позволяет выполнить повторную установку с изменением места локализации очага.

Очень сильный проигрыш каминов на дровах состоит в том, что значительная часть количества теплоты покидает пределы комнаты через дымоход. Увеличение КПД возможно только за счет быстрого вывода тепла из топки.

Самодельная печь

Любой металл обладает отличной теплопроводностью, поэтому нагреется вскоре, после розжига дров. Передача энергии воздуху в комнате происходит с гораздо большей скоростью, нежели в случае камина, построенного из кирпича. Однако этот плюс с легкостью превращается в минус при полном сгорании дров. Камин очень быстро остывает и не накапливает тепла.

Изготовление

Так уж водится, что даже при любой степени доступности разных моделей каминов в магазине нас интересует вопрос о том, как сделать камин из металла своими руками. Причем этот интерес побуждается не только желанием сэкономить. Здесь можно воплотить все свои представления о расположении, форме и отделке живого очага. После всех выполненных работ с негой погрузиться в мягкое кресло и чувством удовлетворенности слушать потрескивание дров в топке.

Каминная система с живым огнем

Прежде чем приступать конструировать металлический камин своими руками, необходимо ознакомиться с рядом аспектов, которые не только помогут повысить эффективность его работы, но и необходимы для обеспечения нужного уровня пожарной безопасности.

• Стенки корпуса камина во время горения дров сильно нагреваются. Кстати, этот факт следует учитывать при выборе комнаты для установки. Ни в коем случае нельзя этого делать в детских спальнях. Со всех сторон близко расположенные поверхности требуется изолировать, это касается стен и пола.
• Дымоход, обеспечивающий отвод продуктов сгорания, он должен быть выведен через крышу на улицу, поэтому несмотря на мобильность камина, следует хорошенько продумать место его дислокации.

Самодельный камин можно сделать из любого материала: меди, железа, стали, чугуна. Как правило, железные камины по себестоимости обходятся дешевле, но по производительности уступают медным или чугунным. Металл для основной топки по своей толщине должен иметь показатели 3-5 мм. Подготовив нужное количество листов, а также уголки для изготовления каркаса, можно приступать к действию.

Схема с размерами для сборки каркаса

Чтобы легче было начать конструировать камин из металла своими руками, нужно заготовить необходимые чертежи, по которым будет осуществляться кроение листов и сборка. Существуют готовые проекты для разных типов каминов, но вы можете самостоятельно применить свои художественные способности. Тем более что особых требований к конструкции не предъявляется, поэтому моделирование и чертежи производятся с учетом нужных геометрических форм и размеров.

Начинать сборку необходимо с подставки для камина. Она выполняет двоякую функцию, с одной стороны, подставка изолирует топку от пола приличным расстоянием, а с другой – обеспечивает доступ холодного воздуха, который необходим для горения и является теплоносителем. Подставка будет представлять собой прямоугольную рамку, которую нужно сварить из уголков, и ножек, обеспечивающих возвышение над полом на 15-20 см. Получившаяся рамка зашивается листом железа.

Корпус камина будет обрамлять топку, а не являться ею (как в печи «буржуйка»). Двойные стенки позволят более эффективно нагревать комнату. Воздух будет проходить в пространстве между топкой и корпусом и, нагреваясь, попадать в помещение.

Чертеж с размерами для будущего изделия

Корпус готовится из металлических листов в форме параллелепипеда. В верхней части производится отверстие для дымохода. С фасадной стороны к стенке привариваются петли, и устанавливается дверца. Все эти манипуляции требуют навыков работы со сварочным аппаратом. Если первоначальный внешний вид не обладает эстетикой, то не следует забывать про отделку поверхности, с помощью которой вы сможете завуалировать все изъяны.

Топка должна быть разделена на две части, но в качестве перегородки используется не глухая стенка, а задвижка, способная регулировать зазор между секциями.

1. Одна часть будет служить для непосредственного сгорания дров.
2. Вторая используется в качестве дымосборника перед его попаданием в дымоход.

Такое устройство топки позволит на некоторое время задержать тепло, чтобы его отвести через стенки корпуса. В нижней части топочной камеры устанавливается колосниковая решетка и выполняется зольник. Он должен быть достаточного размера, чтобы в нем могла скапливаться зола как минимум за один цикл работы камина.

Дымоход из трубы

Изготовив камин из металла своими руками, можно приступать к не менее важному этапу – подготовке дымохода. Для него не обязательно производить сварочные работы. Рекомендуется использовать готовую стальную трубу.

Выведение трубы на крышу

Стыковка труб осуществляется с помощью предусмотренного раструба. Это специальное расширение, которое позволяет вставлять один конец трубы в другой. Если такого раструба нет, то край трубы следует надрезать ножницами по металлу, в место сочленения труб обработать термостойким герметиком.

Прямоточный канал не является обязательным требованием к дымоходу для металлических каминов. Можно применять различные колена, чтобы направлять дым по нужному пути.

При проходе через перекрытия обязательно придется позаботиться о безопасности, выполнив изоляцию дымохода. Для этого подойдет асбестовый материал или минеральная вата. Такая процедура ожидается и при выходе трубы из крыши.

Настоящий живой огонь

Сверху труба накрывается козырьком. Он не даст осадкам попадать внутрь трубы и защитит от лишнего мусора, а еще не даст искрам вылетать наружу.

Отделка

Абсолютно во всех случаях получившийся камин придется снаружи оформлять. Его можно просто покрыть слоем глянцевой или матовой краски. Здесь нужно помнить элементарные законы из курса физики. Темные тела излучают больше энергии, а так как наша задача заключается в выводе энергии, то черные цвета будут в приоритете.

Отделку камина можно производить специальными огнеупорными материалами. К ним относятся плитки из керамики, искусственного и природного камня. Производя наклеивание плиток, следует помнить о тепловом расширении металла, поэтому зазор шва должен быть несколько увеличен.

С возможностью самостоятельного изготовления камина перед вами открывается масса возможностей, чтобы осуществить свою давнюю мечту именно в том виде, в каком она себя интерпретирует. Желание и работа в определенной последовательности будут служить обеспечением отличного результата.

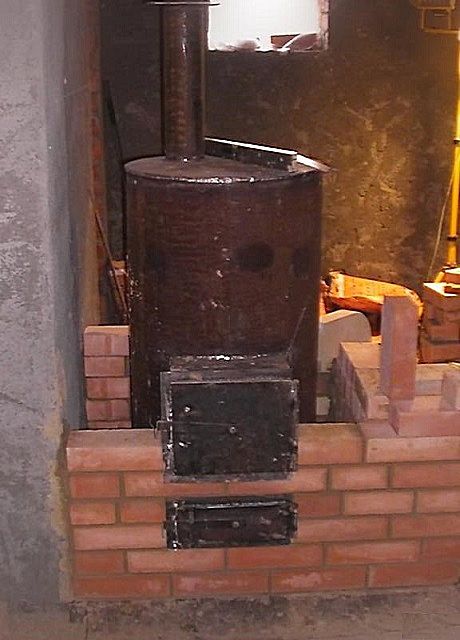

Как железную печь обложить кирпичом своими руками

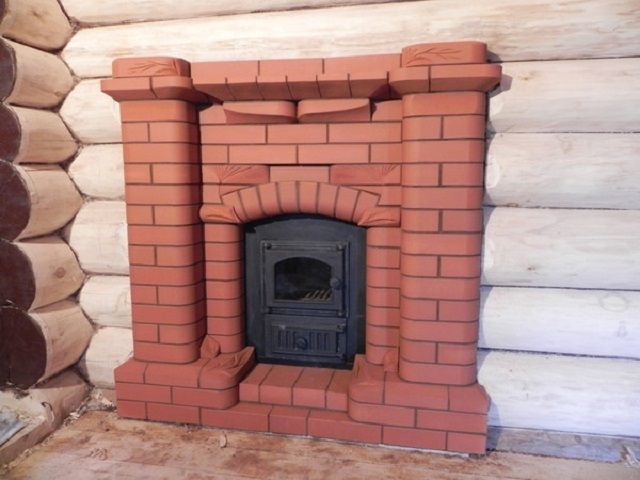

Металлические печи достаточно часто устанавливают в небольших частных домах или придомовых постройках, где недостаточно места для массивных кирпичных сооружений такого типа. Подобная печь имеет много положительных качеств, но она не способна удерживать тепло такое же длительное время, как настоящая кирпичная. Поэтому очень часто возникает вопрос о том, как железную печь обложить кирпичом своими руками и добиться тем самым большей теплоотдачи, но при этом — не слишком увеличивать ее размер.

Как железную печь обложить кирпичом своими руками

Стройматериалы и инструменты для обкладывания печи кирпичом

Провести эту работу самостоятельно несложно, если обладать базовыми навыками по кладке кирпича и подготовить заранее все необходимые инструменты и стройматериалы.

Инструменты

Из инструментов и приспособлений для работы понадобятся:

Инструменты, которые потребуются для обкладывания печи кирпичом

1. Мастерок для накладывания раствора и сбора его излишков после установки кирпича на место.

2. Молоток с кирочкой понадобится для отделения нужной части от цельного кирпича.

3. Расшивка нужна для облагораживания швов.

4. Шнур-причалку используют для контроля ровности кладки горизонтальных рядов и углов.

5. Порядовка, которая включает в себя:

• специальную рейку, которая поддерживает ровность кладки по всей высоте строения;
• держатель, который фиксирует рейку;
• клин поднимает определенный элемент кладки для нужного уровня.

6. Отвес обеспечивает контроль за вертикальностью строения.

7. Строительным уровнем выверяется ровность горизонтальных рядов.

8. Правило в данном случае, будет служить подставкой под строительный уровень при проверке ровности стен кладки по отношению друг к другу.

9. Лопата нужна для замешивания раствора.

10. Емкость для замешивания раствора.

Стройматериалы

К выбору материалов нужно подойти с максимальной ответственностью, если хочется, чтобы печь работала эффективно и без перебоев достаточно долгий срок.

1. Выбирать кирпич для печи нужно высокого качества с выраженными свойствами огнеупорности. Он должен быть полнотелым, то есть не иметь в своей структуре пустот. Можно приобрести материал, имеющий на внешней стороне рельефный рисунок или же идеально гладкий вариант. Иногда рельефность кирпича позволяет сделать кладку декоративным украшением любого помещения.

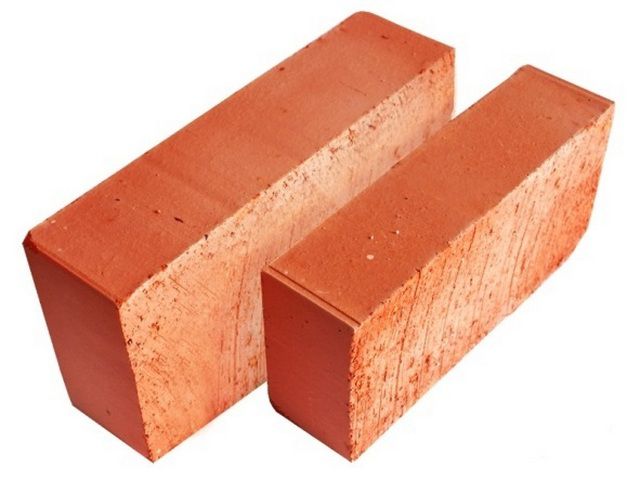

Красный обожженный полнотелый кирпич — то, что требуется для обкладки печи

Количество кирпича рассчитывается исходя из размера металлической печи и дополнительной площади вокруг нее, на которую ее планируется расширить. Кроме этого, необходимо учесть основу под печь, которая должна состоять из одного или даже двух рядов сплошной кладки.

Если печь будет обкладываться и сверху, а также выводиться кирпичный дымоход, стоит просчитать и эти параметры.

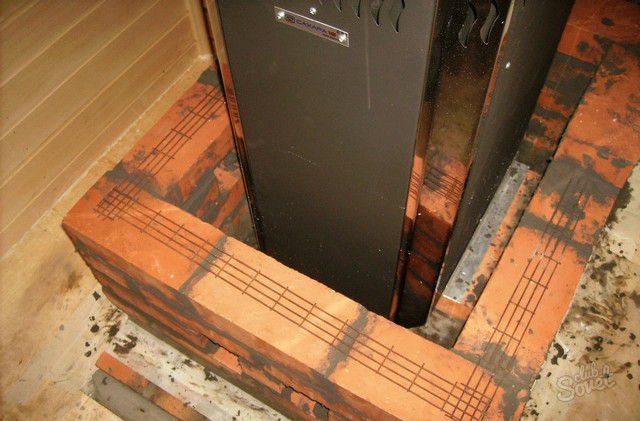

Также стоит подумать, как лучше класть кирпич — устанавливать его на узкую грань (это будет экономичней с точки зрения расхода материала, но негативно скажется на эффективности работы печки) или же на широкую сторону.

Если произвести расчет грубо, без учета толщины швов, то исходными данными станут общая площадь поверхности планируемой кладки и площадь стороны одного кирпича. Дальнейшие действия просты – деление первой величины на вторую и даст нужное количество материала в штуках. При точном расчете, учитывается еще и толщина горизонтальных и вертикальных швов. Но при этом не следует забывать и о создании «резерва» в 5 – 10%.

2. Для качественной кладки не обойтись без правильного раствора, который не будет растрескиваться при высыхании и в дальнейшем, при сильном разогреве кирпичных стенок.

Если нет опыта составления глиняного раствора, лучше воспользоваться готовой сухой жаростойкой смесью

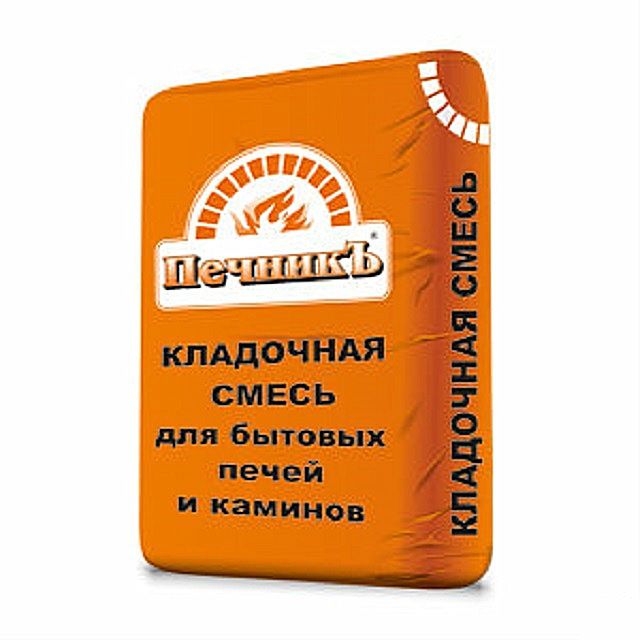

Проще всего воспользоваться готовыми огнеупорными строительными составами для кладки печей, продающимися в специализированных магазинах в виде сухих смесей. В них уже предусмотрены все необходимые компоненты для качественного выполнения работы и сохранности кладки в экстремальных температурных условиях. Процесс значительно упрощается – главное, замешать раствор из готовой смеси в нужной консистенции в соответствии с прилагаемой к нему инструкцией.

Можно поступить и другим образом, сделав традиционный раствор на основе глины.

Однако, необходимо помнить, что это достаточно сложный процесс, так как глина должна иметь определенную жирность, а смесь — оптимальные пропорции. Для этого нужно провести тесты, замешав и высушив несколько разных вариантов раствора, которые составлены из разных частей глины и песка. Только после проведения подобного эксперимента и тщательной оценки полученных образцов можно будет сделать правильный выбор.

Можно сказать, что составление подобных смесей — это целое искусство, секреты которого хранятся печными мастерами. Такие растворы необходимы для кладки кирпичных печей, где через каналы проходит дым и газы, выделяемые при сгорании топлива, поэтому швы между кирпичами должны быть исключительно надежными, и хороший глиняный раствор способен обеспечить герметичность. А вот для того, чтобы обложить металлическую печь, вполне достаточно будет воспользоваться готовой сухой смесью.

3. Кроме этих основных материалов, необходим будет лист жаростойкого и гидроизолирующего материала, который укладывают под основу печи. В качестве его хорошо подойдет рубероид.

4. Если планируется полное закрытие металлической печи, в том числе и с верхним кирпичным сводом, могут понадобиться металлические профили (уголки или полосы) для перемычек, по которым будет вестись кладка.

Цены на кладочные смеси и клеи специального назначения

Кладочные смеси и клеи специального назначения

Подготовка к процессу кладки облицовочных стенок

При установке металлической печи, для нее заранее должна быть подготовлена жесткое негорючее основание, поэтому в большинстве случаев площадка для ее обкладки кирпичом уже будет готова. Если же основа не соответствует требованиям, а обкладку решено сделать спустя некоторое время после установки буржуйки, то придется провести демонтаж дымохода, чтобы на на период подготовительных работ убрать металлическую печь с того места, где она установлена. Этот процесс проводят, чтобы тщательно подготовить площадку.

• Если пол бетонный и достаточно крепкий, то на место установки печи и будущей кирпичной кладки настилается гидроизоляционный материал — рубероид. Лист рубероида должен быть на 100 ÷ 150 мм шире площади основы.

— Когда основание будет готово, по его краям будет проходить обкладка металлической печи, поэтому размер должен быть соответственным.

— Основу для установки выкладывают в один-два сплошных ряда и оставляют сохнуть. Время полного застывания раствора можно узнать из информации на упаковке кладочной смеси.

В качестве основы обязательно укладываются один или два сплошных ряда

— После того как выложенное основание наберет необходимую прочность, печь устанавливают на место, и она может быть сразу подключена к дымоходу.

— По углам основы ровно вертикально устанавливают четыре бруска, по которым нужно будет ровняться во время кладки.

Установленные вертикальные бруски станут хорошим подспорьем для ровной кладки

• В случае когда пол деревянный и надежный, можно работу проводить так же, как и на бетонном основании, но все же лучше удалить часть досок и сделать крепкий фундамент.

— Когда доски будут удалены, в грунте подполья устраивают небольшой котлован для ленточного фундамента — его глубина может составлять от 30 до 50 см. Этот параметр будет зависеть от высоты возводимых из кирпича стен. Он должен быть расположен в том месте, где в планах установить стенки внешней облицовки печи.

— Дно котлована укрепляется подушками из песка и щебня.      Затем туда устанавливают опалубку и арматурный каркас.

— Далее, в котлован заливается бетон (обычно – в пропорции песка и цемента 3:1) и оставляется до полного схватывания.

— После того как фундамент хорошо схватится, с площадки внутри него снимается 120 ÷ 150 мм грунта, на это место насыпается т утрамбовывается щебень и укладывается арматурная сетка.

— Затем эта площадка заливается бетонным раствором, толщиной в 50 ÷ 70 мм, разравнивается и оставляется до набора прочности.

Залитое бетонное основание для дальнейшей установки печи

На этой площадке и будет выкладываться основа из кирпича. При использовании подобной технологии достаточно одного ряда сплошной кладки. Но гидроизоляционный материал все равно на площадку необходимо настелить.

Такой фундамент необходим в том случае, если стены печи будут выкладываться до самого потолка, и дымовая труба тоже будет возводиться из кирпича. Если же стенки будут возводиться только на высоту печи, а пол под ней достаточно надежен, то фундамент необязателен.

• При устройстве площадки под установку печи и облицовочных стенок, нужно учесть, что она должна быть по периметру на 60—80 мм больше будущего строения.

Примерная схема взаимного расположения металлической печи и кирпичной кладки

• Между стенками металлической печи и кладкой обязательно нужно оставлять зазор в 100, а то и в 120 миллиметров — он будет хорошей воздушной прослойкой и позволит на более долгий срок сохранять печь горячей.

А можно ли установить печь и обложить ее кирпичом на деревянном полу?

Иногда металлическая печь уже установлена на деревянном полу, и при этом очень не хочется затевать трудоемкие работы по заливке для нее отдельного фундамента. Если возможность сохранить «status quo», то есть оставить печь на месте, только облицевав ее кирпичной кладкой?

Оказывается, это тоже вполне возможно, но, естественно, при выполнении ряда условий:

• Первое – это обучение должной жароизоляции основы (она, в принципе, и без того уже должна быть). В этом качестве можно использовать лист асбеста толщиной порядка 55 мм, уложенный на деревянный настил пола и сверху закрытый 1,5÷2-миллиметровым металлическим листом, так чтобы его площади хватало и на установку печи, и на выкладку его кирпичной облицовки.
• Второе – деревянный пол должен обладать нужным прочностным потенциалом, чтобы справиться с возрастающей нагрузкой на него. Здесь уже – несколько сложнее, так как придется провести определенные расчеты.

Прочность пола обеспечивается досками настила (их толщина должна быть не менее 40 мм) и лагами (или балками перекрытия если половицы уложены непосредственно на них). Способность лаг выдержать нагрузку зависит от их состояния (понятно, что подгнившие или просевшие детали подлежат замене). Но главное – это сечение пиломатериала, из которого они изготовлены.

Значит, чтобы принять решение о допустимости установки облицованной печи непосредственно на пол, придется провести ревизию – временно демонтировать настил на участке планируемого размещения отопительного прибора. Это позволит увидеть и размерные параметры, и состояние лаг.

Для оценки несущей способности лаг можно воспользоваться расположенной ниже таблицей. Она показывает допустимые, предельные и недопустимые нагрузки на лаги, выраженные в килограммах на квадратный метр. При этом указанные показатели рассчитаны на шаг установки лаг в 600 мм – как наиболее «ходовой».

Сечение пиломатериала	Длина пролета лаги или балки (расстояние между точками опоры)
	2 м	2,5 м	3 м	3,5 м	4 м	4,5 м	5 м	5,5 м	6 м
ДОСКИ
— 100×50 мм	733	587	489	419	367	326	293	267	244
— 150×50 мм	1650	1320	1100	943	825	733	660	600	500
— 200×50 мм	2933	2347	1956	1676	1467	1304	1173	1067	978
БРУС
— 200×100 мм	2867	4693	3911	3352	2933	2607	733	2133	1956
— 200×200 мм	11733	9387	7822	6705	5867	5215	4693	4267	3911
БРЕВНА
— Ø 200 мм	6912	5529	4608	3949	3456	3072	2765	2513	2304
— Ø 220 мм	9199	7359	6133	5257	4600	4089	3680	3345	3066
Синим цветом выделены параметры нагрузкис необходимым запасом прочности по прогибу балок
Зеленым цветом в таблице оказаны предельно допустимые параметры нагрузки.
Красным цветом акцентированы недопустимые значения (более чем в два раза превышающие норму), при которых вероятны деформация и разрушение конструкции.

Осталось лишь определить эту самую нагрузку на пол, чтобы по таблице сориентироваться в вопросах допустимости продолжения работы по «упрощенному сценарию», без заливки фундамента. А вот в этом читателю наверняка поможет калькулятор расчета суммарной нагрузки на пол, которая будет складываться от массы самой печи со всеми ее особенностями, и от веса будущей кирпичной кладки.

Калькулятор — интуитивно понятен, и вопросов с его применением возникнуть не должно. В качестве облицовочного материала в программе расчета принят стандартный красный полнотелый керамический кирпич, размером 250×120×65 мм, со средней массой 4 килограмма. Вес кладочного раствора также уже учтен алгоритмом вычислений.

Калькулятор расчета суммарной нагрузки на пол от обложенной кирпичом металлической печи

Перейти к расчётам

Если полученное значение укладывается в «синее поле» приведённой выше таблицы, то можно позволить себе не заниматься заливкой фундамента.

 Что еще следует учесть перед началом кладки

Переходя к обкладке железного корпуса печи кирпичом, необходимо учесть некоторые нюансы, которые смогут облегчить работу и обеспечат эффективную безопасную эксплуатацию отопительного прибора.

• Любая печь, устанавливаемая в деревянном доме или у стены, выстроенной из возгораемого материала, должна быть отделена жаростойкой изоляцией.

Изоляцию можно сделать из асбестовых плит, изовера и других противопожарных материалов. Лучше, если такая изоляционный экран будет сделан даже в два слоя, как показано на фото.

Двойной жаростойкий экран надежно защитит стены от возгорания

Кроме этого, отопительный прибор, равно, как и дымоотводная труба, должны находиться от стены на расстоянии не менее 200 мм.

• За 25 ÷ 30 минут до начала кладки кирпича, его рекомендовано опустить в прохладную воду. Этот процесс проводится для упрочнения кирпича и для того, чтобы его пористая поверхность не высушивала сразу положенный между блоками раствор, вытягивая из него жидкость.

Предварительное замачивание кирпичей сделает кладку особо прочной

Если раствор будет высыхать естественным путем, то материалам будет обеспечено хорошее сцепление, и кладка будет достаточно крепкой.

• Очень важно проводить кладку порядово, не начиная нескольких рядов сразу — этим можно нарушить весь порядок работы, и она получится неаккуратной.
• Сложив 2—3 ряда, необходимо сразу же проводить «расшивку» швов, пока раствор остается влажным и пластичным. Проводя этот процесс, нужно сразу же убирать выступившие излишки кладочного раствора.

Облагораживание швов «расшивкой»

• Делать кладку в «четверть кирпича», то есть с установкой его на узкую грань, несколько сложнее, нежели класть в «полкирпича». Если все же из целей экономии был избран именно такой вариант, то при укладке нужно вести особо тщательный постоянный контроль за вертикалью и горизонталью плоскостью.

Кладка в «четверть кирпича» потребует особой внимательности для соблюдения вертикальности и горизонтальности стенок

Процесс обкладывания металлической печи кирпичом

• Между установленными вертикально брусками, высотой от пола до потолка, натягивается идеально горизонтально шнур. В процессе подъема кладки, перемещают выше и этот ориентир. По такому натянутому уровню-маячку выравнивается каждый ряд.
• Ширина вертикальных швов между кирпичами обычно составляет от 5 до 7 мм, горизонтальных от 8 до 10 мм.
• Очень важно для вентиляции, активного поступления тепла в помещение создаваемыми конвекционными потоками в каждом из рядов или же через ряд оставлять небольшое отверстие. Иногда кладка, которой оформляют железную печь, делается «решетчатой» с многочисленными отверстиями.

«Решетчатая» кладка вокруг банной печи

Таким образом, например, кладут кирпич при обкладке банных печей, чтобы тепло быстрее прогревало помещение и, в то же время, за счет тепловой инертности кирпичей дольше не остывали сами стенки отопительного прибора.

• Кладка первого ряда происходит обычным образом, но она должна быть выполнена идеально, так как задает направление всей стенке.
• После выкладки и прижатия кирпичей первого ряда, излишки раствора нужно сразу же собрать. Если кирпич устанавливается трудно из-за излишка раствора, то он подбивается резиновым молотком.

К первым рядам кладки — особые требования по ровности в вертикальной и горизонтальной плоскости

• Поднимая кладку, и дойдя до дверцы зольника, а затем и топки, очень важно внимательно отнестись к той стороне выкладываемого окошка, где расположены петли. Укладывая каждый из кирпичей рядом с дверцами, нужно обязательно проверять, насколько свободно они открываются.

Кладка не должна мешать свободному открыванию дверец

• Кладку делают до разных уровней печи. Иногда ее заканчивают на уровне плиты или одевают ею даже дымоход. Однако, в последнем случае, дымоотводная металлическая труба должна быть собрана в исключительно надежную конструкцию и из самых стойких материалов, так как добраться до нее после завершения работы уже не получится.

Обязательно оставляются вентиляционные отверстия около дымохода

В кирпичной кладке вокруг дымохода делают обязательно несколько вентиляционных отверстий.

• Кладка должна получаться чистой и аккуратной, поэтому, сложив несколько рядов, нужно обязательно счищать еще не застывший раствор, а его остатки оттирать влажной тканью.

После завершения кладки она должна хорошо просохнуть, желательно — естественным образом, без нагревания. В этом случае снижается вероятность того, что раствор на швах потрескается.

Видео: пример облицовки банной печи кирпичом

Цены на огнеупорный кирпич

Огнеупорный кирпич

Варианты обкладки металлической печи кирпичом

Кроме обкладки буржуйки полностью или до уровня плиты, некоторые выбирают и другие варианты, обкладывая кирпичом только определенную часть корпуса.

Кирпичом обложена только задняя часть «буржуйки»-камина

В данном случае, небольшая буржуйка служит топкой для кирпичной части печи, и она задней стенкой аккуратно вмурована в капитальное кирпичное строение.  Такая печь может служить камином для приятного проведения вечеров, согревать помещение, а на устроенной полке можно подогреть чайник или, вернувшись из-под дождя, просушить одежду и обувь.

Верхняя плоскость печи не обложена — она служит варочной панелью

Такой вариант подойдет в том случае, когда нужно иметь более широкую варочную плиту. Кирпичи, уложенные вокруг нее, нагреваясь, будут служить ее продолжением. Металлический корпус со всех сторон закрыт кирпичной кладкой, поэтому об него нельзя случайно обжечься. Тепло от такого строения будет исходить дольше примерно в три — четыре раза, чем от «голой» печки, поэтому работе по преобразованию буржуйки в полноценное отопительное сооружение стоит выделить время и приложить для этого силы.

Печка полностью вмурована в стену и превратилась в камин

Еще один вариант превращения компактной современной буржуйки в эстетичный камин, который задней своей стенкой выходит в другую комнату, где также  обложен кирпичом. Теплоотдача от такой печи-камина возрастает в несколько раз, а выглядит она намного респектабельнее. Здесь буржуйка смотрится, как топка камина, и создается видимость массивности постройки за счет именно аккуратно положенной кладки вокруг металлической печки.

Вниманию владельцев домов предлагаются и готовые строительные комплекты-«конструкторы» из натурального или искусственного камня, позволяющие не только обложить металлическую печку, но и одновременно соорудить каминный портал, который станет настоящим украшением помещения.

Видео: облицовка металлической печи с использованием каминного комплекта

В зависимости от того, какая часть металлической печки требует проведения обкладки ее кирпичом, можно придумать и другие, собственные варианты. Главное в работе — не допустить ошибок в конструкции отвода отходов горения и соблюсти все необходимые меры безопасности.
