Печь реактивная своими руками – Ракетная печь: ракета своими руками, чертежи и видео, реактивная печка длительного горения, для отопления

Ракетная печь своими руками: чертежи, фото, видео

Ракетная печь: схема и фото изготовления.

Конструкция ракетной печки сделана таким образом, чтобы с помощью прямого горения создать сильное пламя из небольшого количества топлива. Процесс горения происходит в вертикальной трубе где в итоге создаётся эффект прямого горения пламени.

Схема ракетной печи.

На рисунке предоставлена схема печи ракетного типа.

Печь состоит из вертикальной трубы и боковой топки размещённой под углом в 45 градусов, расположенная под таким углом топка значительно облегчает укладку дров.

Ракетная печь своими руками.

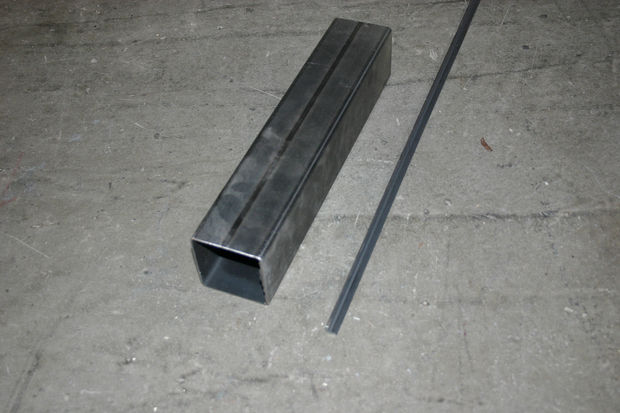

Для изготовления печи ракетного типа понадобится два отрезка профильной трубы:

Для топки труба сечением 160 х 160 мм — длиной 300 мм.
Для дымохода труба сечением 120 х 120 мм — длиной 500 мм.

Ещё понадобятся металлические листы толщиной 5 мм и такими размерами:
— 160 х 160 мм.
— 150 х 150 мм.
— 300 х 200 мм.

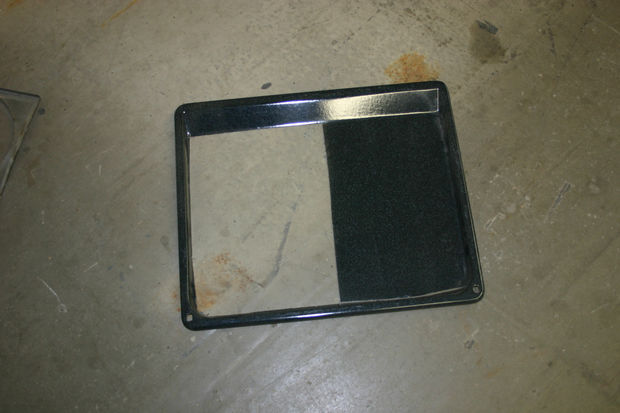

Несколько металлических прутов для изготовления колосников.

Процесс изготовления ракетной печи следующий. Из профильных труб болгаркой вырезаются топка и дымоход печи.

Дымоход и топка привариваются между собой под углом 45 градусов.

В нижней части топки нужно приварить колосники и пластину разделяющую топку и поддувало. Без колосников угли будут быстро забивать топку и снижать тягу.

В топке нужно предусмотреть заслонку, регулируя заслонку можно контролировать интенсивность горения пламени в печи.

Заключительный этап: ракетную печь красим термостойкой краской.

Преимущества и недостатки ракетной печи.

Печь ракетного типа имеет свои преимущества:

  • Минимальный расход топлива, печь может работать практически на любом топливе, оптимально использовать древесину — дрова, ветки, мелкие щепки.
  • Сильное пламя и быстрый нагрев, котелок с 3 литрами воды закипает за 15 – 20 минут.
  • Простота конструкции, компактный размер.

Недостатки печи ракетного типа:

  • Вес печки более 10 кг, поэтому походной эту печку назвать сложно, разве что если перевозить её в автомобиле.
  • Реактивную печь не практично использовать для отопления помещений, часто нужно подкидывать дрова в печь и большая часть тепла идёт в дымоход, печь в первую очередь предназначена для быстрого приготовления пищи, нагрева воды и прочих нужд.
  • При горении печка издаёт характерный «реактивный» звук.

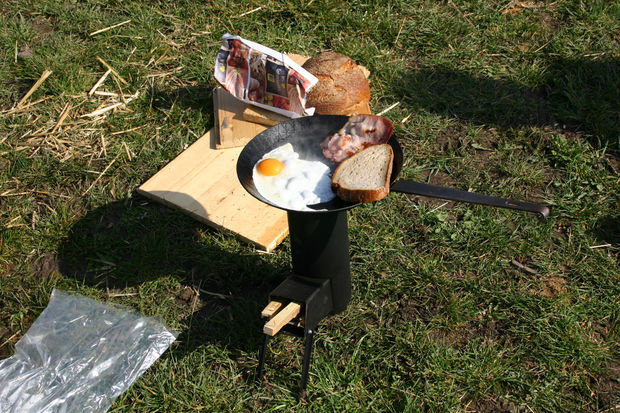

Где пригодиться печь ракетного типа? Печь можно использовать в местах, где нет возможности развести открытый костёр или нет достаточного количества топлива для костра. Печь будет, кстати, если нужно быстро приготовить пищу на пример на даче или на природе.

Рекомендую посмотреть видео — печь ракетного типа в работе.

Ещё один вариант ракетной печи своими руками.

пошаговая инструкция, чертежи, преимущества и недостатки

Особенности печи-ракеты

Реактивная печь с лежанкой — наиболее производительный вариант для дома

Несмотря на столь бешеную популярность в мире, в странах СНГ реактивная печь длительного горения известна лишь единицам. И это довольно странно, ведь в некоторых регионах нашей страны холода длятся более, чем полгода.

Ракетная или реактивная печь, вопреки своему названию, не подразумевает ничего сверхъестественного в своей конструкции. Никаких турбин здесь вы не найдете. Но все же есть в такой конструкции нечто сходное с космическим транспортом — и это поток пламени, отличающийся высокой интенсивностью, а также характерное гудение, возникающее в процессе работы.

Реактивные печи отопления устроены предельно просто, но несмотря на это в них используются передовые методики сжигания топлива. Рассмотрим, что же делает данную конструкцию столь эффективной:

  • По печным каналам происходит движение газообразных продуктов исключительно за счет естественной тяги. По этой причине принудительная эжекция здесь не требуется.
  • Процесс пиролиза, возникающий вследствие сухой перегонки твердого топлива.

Чертежи реактивных печей в самом простом варианте

Важно! Самая простая конструкция «ракеты» представляет собой трубу большого диаметра с характерным изгибом. При этом один ее участок является короче другого. Он устанавливается горизонтально и предназначается для закладки дров.

Рассмотрим процесс работы печи более подробно:

  • В топку производится закладка дров, которые затем поджигаются.
  • Далее прибор начинает работать в режиме традиционной буржуйки, который продолжается до тех пор, пока не прогреется более длинная вертикальная часть печки, представляющая собой дымовую трубу.
  • Металл разогревается докрасна, вследствие чего происходит воспламенение горючих веществ, скопившихся в дымоходе, в верхней точке которого появляется зона разрежения.
  • Тяга усиливается, обеспечивая усиление воздушного потока к дровам. Благодаря этому эффективность процесса горения существенно повышается.

Чертежи походной печи Робинзон

Совет! Чтобы реактивная тяга в печи стала еще сильнее, конструкцию следует оборудовать топочной дверцей. Работает это следующим образом: когда сечение воздушного канала уменьшается, то происходит прекращение подачи кислорода в топку. Таким образом, традиционный процесс горения перерастает в пиролиз, при котором древесина начинает тлеть и разлагаться. При этом процесс прогорания топлива замедляется, а потому тепло выделяется дольше.

  • Чтобы обеспечить полное сгорание топлива в результате пиролиза, в печи необходимо предусмотреть специальную зону, которая предназначается для дожигания газов. Более конкретно об этом будет сказано ниже, но здесь следует заметить, что наряду с теплоизоляцией дымохода такое усовершенствование классической «ракеты» позволяет ей успешно конкурировать с современными установками длительного горения.

Важно! Самая простая печь-ракета своими руками обычно используется для разогрева или приготовления пищи. Для этого необходимо лишь установить специальную площадку на вертикальном участке печи.

Читатели считают данные материалы полезными:
  • Изготовление чудо-печки для отопления своими руками: особенности работы печи из баллона
  • Назначение муфельных печей: видео и фото-способ самостоятельного изготовления

Плюсы и минусы подобных отопительных агрегатов

Печь ракетного типа с лежанкой: тепло и уют в вашем доме

Несмотря на всю простоту своего устройства, печь реактивного горения имеет целый ряд преимуществ:

  • Очень высокий КПД, который сопоставим с лучшими агрегатами, работающими на твердом топливе.
  • Конструкция может разогреваться до 1000 градусов по Цельсию.
  • Высокие показатели экономичности. В среднем печь-ракета из баллона расходует в три-четыре раза меньше дров в сравнении с обыкновенной буржуйкой.
  • «Всеядность». Можно использовать для работы печи любые виды твердого топлива (шишки, хвою, стружку, а также различные растительные отходы).
  • Для обеспечения бесперебойного отопительного процесса возможна дозагрузка топлива при работе устройства.
  • Печь-ракета надежна и проста в устройстве.
  • Экологичность. Ввиду полного прогорания топлива, дым, исходящий из ракетной конструкции, состоит из углекислого газа и водяного пара.
  • Полное сгорание топлива. При работе данного агрегата, температура достигает таких пределов, что происходит возгорание сажи.

Схематическое изображение движения воздушного потока по печной системе

  • Большое разнообразие конструкций. Наряду со стационарной печью существует переносная или походная. Также ракетная печка может с успехом использоваться для дома или бани.

К недостаткам таких агрегатов относятся:

  • При эксплуатации возникает риск того, что в помещение проникнет угарный газ.
  • Такие конструкции не подходят для использования в больших домах, поскольку их мощности будет недостаточно для комплексного обогрева.
  • При установке теплообменника водяного типа происходит спад тепловой мощности, что в результате нарушает нормальный рабочий режим.
  • Непривлекательный внешний вид. Однако многие любители этно-стиля поспорят с данным утверждением, ведь для них такая печная конструкция является просто находкой.

Виды отопительных приборов данного типа

Конструкция мобильной ракетной печи

Существует несколько вариантов подобного оборудования:

  • Мобильная. Такие конструкции могут легко переноситься с места на место и изготавливаются из ведер, жестяных банок, металлических труб и т. д.
  • Варианты, изготовленные из газовых баллонов.
  • Стационарная печь, выложенная из кирпича (шамотного).
  • Отопительные конструкции, оборудованные лежанкой.

Важно! Самыми сложными в изготовлении являются кирпичные агрегаты, поскольку они требуют определенных навыков каменщика. Однако при наличии детальных порядовок и элементарной прилежности, с работой сможет справиться даже начинающий специалист.

Теперь рассмотрим поподробнее, что же представляет собой каждый из вышеописанных вариантов.

Переносные ракетные печи

Такие конструкции являются наиболее простыми по устройству. Они представляют собой трубы, которые могут быть или согнутыми, или сваренными из отдельных отрезков. В данной конструкции может быть лишь одно усовершенствование; оно касается монтажа специальной перегородки, посредством которой обустраивается зольник. В ней предусматривается специальная прорезь, посредством которой происходит воздушный подсос.

Очень часто в нижней части загрузочной камеры устанавливается колосник, посредством которого осуществляется подача воздуха прямо в зону горения. В проем, предназначенный для закладки дров, устанавливается специальная дверца, необходимая для регулировки подачи воздуха.

Совет! Поскольку мобильная печка предназначена в основном для приготовления пищи, то в верхнем срезе дымоходной трубы желательно предусмотреть подставку для установки посуды.

Конструкция, изготовленная из газового баллона

Ракетная конструкция, изготовленная из баллона

Это следующий этап в эволюции отопительных приборов реактивного типа. Благодаря усложненной конструкции, такая печь обладает большими показателями экономичности и тепловой мощности. При этом изготовить такую печь можно из подручных средств. Понадобится баллон из-под газа, несколько обрезков стальных труб с толстыми стенками, а также лист металла, имеющий 5 мм в толщину.

Совет! Вместо баллона для корпуса может использоваться бачок из-под ГСМ или отрезок трубы, диаметр которой превышает 30 см. Обязательным требованием является наличие толстых стенок конструкции.

Особенности работы печи из баллона заключаются в следующем:

  • Дрова загружаются в топливник, воспламеняясь посредством сильного притока воздуха, поступающего через загрузочное окно.
  • Горючие газы дожигаются непосредственно в трубе, размещенной внутри баллона. Это происходит благодаря подаче вторичного воздуха.
  • Для усиления данного эффекта внутренняя камера должна быть утеплена, что позволяет поднимать внутреннюю температуру более, чем на 1000 градусов по Цельсию.
  • Двигаясь по системе, раскаленный газ доходит до колпака, попадая во внешнюю камеру, являющуюся теплообменником.

Схема работы печной конструкции из баллона

  • После того, как продукты сгорания остывают, производится их выведение посредством дымохода, установленного в нижней части конструкции с обратной ее стороны.

Важно! Для создания оптимального уровня тяги необходимо расположить верх дымоходной трубы на 4 метра выше загрузочного окна.

Устройство комбинированной конструкции

Комбинированная печка представляет собой агрегат, изготовленный из металлической бочки и кирпича. При этом шамотный кирпич используется не как облицовочный материал, именно из него выкладываются внутренние камеры и топливник. Таким образом, получается стационарный отопительный аппарат, который изготовлен из материалов высокой теплоемкости, а потому отлично накапливает тепло, осуществляя его отдачу в течение нескольких часов.

Совет! Это оптимальный вариант для обогрева жилых помещений.

Конструкция с лежанкой

Один из недостатков реактивных печей заключается в выведении большей части тепла посредством дымохода. Однако этим грешат практически все конструкции, работающие на твердом топливе. И в данном случае этот минус можно легко исключить посредством существенного увеличения длины дымоходных каналов.

Схема устройства ракетной печи с лежанкой

Речь идет о реактивных печах с лежанкой, которые являются отличным воплощением данной идеи. Такие агрегаты могут быть изготовлены из бутового камня или кирпича, в качестве декора используя пластичную массу, созданную из опилок и глины. Высокая теплоемкость используемых материалов позволяет таким конструкциям удерживать тепло в течение всей ночи, что вкупе с экономичностью делает подобные конструкции прекрасным выбором для помещений жилого типа.

Этот материал отлично дополнят следующие публикации:
  • Обзор отопительных печей Термофор для дома и бани — лучшее из Сибири
  • Возведение печей Кузнецова, их достоинства и чертежи

Как сделать печь-ракету самостоятельно

Рассмотрим изготовление печи с лежанкой. Благодаря своим высоким техническим характеристикам она является элитой среди отопительных приборов. Это наиболее сложная по устройству конструкция, но благодаря предоставленным ниже схемам и чертежам, построить ее будет не так уж и тяжело. Среднее время строительства составляет около трех дней.

Пошаговая инструкция предполагает проведение следующих работ:

  • Углубляем на 10 см то место, где будет сформирован топливник, выложив его шамотным кирпичом. Далее нужно установить опалубку по контуру будущей конструкции.

Совет! Чтобы сделать фундамент более прочным, можно использовать арматуру или строительную сетку, которая укладывается сверху на кирпичное основание.

  • Используя уровень, выкладываем основу для рабочей камеры.
  • Далее следует заливка конструкции бетоном. Как только раствор схватится, можно продолжать строительство. В среднем раствор сохнет сутки.

Заливаем фундамент

  • Укладываем кирпич сплошным порядком, таким образом формируя основание печи.
  • Поднимаем боковые стенки, укладывая несколько рядов кладки.
  • Теперь обустраивается нижний канал ракеты, согласно порядовки.
  • Укладываем ряд кирпичей поперек, тем самым перекрывая камеру сгорания. Необходимо осуществить выкладку таким образом, чтобы райзер (вертикальный канал) и топочный проем остались открытыми.

Формирование камеры сгорания

  • Берем старый корпус бойлера, обрезаем его с двух сторон. В итоге должна получиться большая по диаметру труба.
  • В нижней части емкости из-под ГСМ необходимо установить фланец, именно в него будет установлена труба горизонтального теплообменника.
  • Для обеспечения герметичности необходимо предусмотреть сплошные сварные швы, что позволит существенно обезопасить конструкцию.

Монтируем нижний патрубок посредством сварки

  • Далее в бочку следует врезать выходной патрубок. После этого она очищается от ржавчины, покрывается грунтовкой, поверх которой наносится несколько слоев термостойкой краски.
  • К горизонтальному дымоходу следует приварить боковой отвод, который будет выполнять роль зольника. Чтобы обеспечить удобство его прочистки, необходимо оборудовать канал герметичным фланцем.
  • Используя огнеупорный кирпич, необходимо осуществить выкладку жаровой трубы. Ее внутренний канал должен иметь размер 18 на 18 см, будучи квадратной формы.

Выкладываем жаровую трубу

Совет! Выкладывая внутренний канал, необходимо строго контролировать вертикальность конструкции, используя для этого строительный уровень или обвес.

  • На жаровую трубу надевается кожух. В образовавшиеся промежутки необходимо разместить перлит. При этом нижнюю часть райзера необходимо загерметизировать глиняной смесью, что предотвратит просыпание теплоизолятора на пол.
  • Теперь следует изготовить топливный колпак. Для этого берется ранее отрезанная часть водонагревателя, к которой нужно для удобства использования приварить ручку.
  • Далее необходимо улучшить внешний вид конструкции путем нанесения на нее саманной замазки. Для этого глиняный раствор смешивается с древесными опилками (до 50%).

Выполнение обмазки печного корпуса

Совет! Опилки в замазке выполняют роль щебня в бетоне. Они используются для того, чтобы такая поверхность не растрескалась в процессе высыхания.

  • Сверху перлитовая засыпка также запечатывается посредством обмазки.
  • Далее формируем лицо печи. На данном этапе необходимо выложить печной контур. Для этого могут быть использованы кирпичи, камень, саман, мешки с песком и т. д. Внутреннюю часть необходимо заполнить щебнем, а верхней придать необходимую форму посредством обмазывания саманной смесью.
  • Кожух, изготовленный из металлической бочки, устанавливаем на подготовленное основание, при этом нижний патрубок емкости должен быть направлен в сторону лежанки. Нижнюю часть покрываем глиной, таким образом герметизируя ее.
  • Используя гофротрубу, необходимо подвести канал к топливнику. Именно посредством данного канала топка соединяется с внешней атмосферой.

Формирование канала для подачи воздуха снаружи

Важно! Если канал не установить, то печью будет осуществляться потребление теплого воздуха непосредственно из помещения.

  • Далее проводится первая растопка конструкции, целью которой является проверка свободного выведения газов посредством горизонтального дымохода.
  • Трубы теплообменника необходимо подсоединить к нижнему патрубку. Его следует установить на основании, выложенном из красного кирпича.
  • Монтируем дымоходную трубу. Соединения следует уплотнить, используя огнеупорную обмазку и асбестовый шнур.
  • Далее следует придать лежанке необходимую форму тем же способом, что и при вышеописанном изготовлении корпуса. При этом поверхность бочки может быть полностью скрыта саманом. Открытой стоит оставить лишь горизонтальную площадку — она впоследствии используется при разогревании пищи.

Так выглядит готовая печная конструкция с лежанкой

Совет! Проводить испытания конструкции следует только после полного высыхания обмазки самана. Если же запустить печку раньше, можно вызвать тем самым растрескивание декоративного слоя.

Заключение

Печь ракетного типа — это экономичный вариант для обогрева жилья и приготовления пищи. Такая конструкция отличается сравнительной простотой, но при этом имеет высокий КПД и длительность автономной работы.

Небольшая походная реактивная печь своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Статья будет очень интересна всем любителям отдохнуть на природе. А на свежем воздухе всегда возникает желание приготовить что-нибудь вкусное, заварить чаю, да еще и с ароматом дымка!

В этой статье, автор YouTube канала "George Kosilov" расскажет Вам, как он изготовил небольшую походную реактивную печь из кружек. Эта самоделка весьма удобна в эксплуатации, очень мало весит и занимает совсем немного места в рюкзаке.


Конечно же, обычный газовый примус более удобный, но в нем может закончиться газ. А эта печка работает на дровах. Да и аромата дыма от газового примуса ожидать не приходится. А разжигать большой костер ради пары литров кипятка или горячего обеда иногда совсем не с руки.

Материалы.
- Две дешевые кружки из нержавейки с диаметрами 120 и 100 мм



- Пара пластин из нержавеющей стали
- Малярный скотч, бумага.

Инструменты, использованные автором.
- Шуруповерт, сверла
- Керн, циркуль
- Ножницы по металлу
- Плоскогубцы, рулетка
- Болгарка
- Штангенциркуль
- Молоток, кусок доски
- Ножницы, маркер
- Ступенчатые сверла.


Процесс изготовления.
Вот такие две дешевые кружки приобрел автор. Начнет обрабатывать маленькую.


Отрезает ручку ножницами по металлу, она не нужна.

Затем стачивает места сварки болгаркой с отрезным диском, немного помогает плоскогубцами.


Теперь в верхней части кружки нужно сделать 12 отверстий. Измеряет рулеткой длину окружности зачищенной заготовки - цилиндра. И переносит разметку на малярный скотч.

Приклеивает скотч на верхнюю часть, намечает места сверления керном, и делает отверстия тонким сверлом.

Убирает скотч, рассверливает отверстия при помощи ступенчатого сверла до диаметра 10 мм.

Проверяет размер отверстий, 10,02 мм, вот такую точность дает ступенчатое сверло.


Теперь автору нужно разметить 21 отверстие в дне кружки. Измеряет внешний диаметр дна кружки. 88,5 мм, немного обманули продавцы... Размечает лист бумаги, рисует окружность и приблизительное расположение отверстий. Вырезает шаблон ножницами.

Слегка намочив шаблон водой, приклеивает его к дну заготовки, и кернит места отверстий.

Проходит отметки тонким сверлом.

Затем рассверливает их ступенчатым. Первая часть печки готова.

Пришла очередь внешней части печи, для нее как раз и нужна вторая кружка. Переворачивает ее вверх дном и размечает окружность. Она должна быть идентичной по диаметру первой кружки.

Сверлит дно по центру при помощи ступенчатого сверла. Излишки срезает ножницами по металлу.

В верхней части большой кружки сверлит несколько отверстий.

Теперь, перевернув большую кружку вверх дном, вставляет в нее малую, в нормальном положении. Заходит она очень плотно, поэтому автор подкладывает кусок доски и вбивает заготовку молотком.


Итак, основная часть ракетной печки готова!

Автору остается сделать крестовину. Он изготавливает ее из пластин нержавеющей стали. Они очень просто выглядят и соединяются между собой.

Похоже автор решил перекусить, и заодно провести испытания печки.

Овощи на сковородке тушатся очень быстро, даже без крышки, температура достаточно высокая.

Вот такой омлет у автора получился. С ароматом дымка.

А печка то как себя чувствует? Внутри много раскаленных углей. Но ручка печки практически холодная, ее можно держать в руке даже без прихватки. Для удобства, ручку можно оплести грубой веревкой, тогда она не будет скользить, и ее поверхность уж точно никогда не нагреется. С крестовиной тоже можно поэкспериментировать, например сделать из проволоки подставку для поджаривания тостов.
Жаль что автор не вскипятил пару литров воды в чайнике "на время".

Спасибо автору за прекрасную идею походной реактивной печки! Надеюсь многие захотят повторить такую простую и удобную самоделку!

Всем хорошего настроения и приятного аппетита!


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Походная ракетная печь | Мастер-класс своими руками

Походная ракетная печь
Походная ракетная печь
Походная ракетная печь
Мне нравится ходить в походы. Еще мне нравится готовить. Но к сжиганию невозобновляемых источников энергии я отношусь отрицательно.
Итак, какие вы можете предложить альтернативы? Очевидно, что можно просто разжечь костер, но это не во всех местах разрешено. Я для простого разогрева кастрюли с едой уходит большое количество дерева.

Поэтому я поставил себе цель сделать что-то портативное и работающее на дровах.

С идеей ракетной печи я столкнулся ранее в этом месяце, поэтому выбор устройства уже был сделан.

Поиск баллона для гелия и его резка.

Походная ракетная печь
Походная ракетная печь
Походная ракетная печь

Основная часть переносной ракетной печи состоит из старого баллона для гелия.
Я нашел два у своего друга, который недавно отыграл свадьбу.
Опустошите баллон. Гелий не горит, но вскрытие сосуда под давлением 295 атмосфер не лучшая затея.

Отрезаем верхнюю часть и делаем отверстие сбоку. Размеры отверстия зависят от размеров топливного бункера.

Подготовка профильной трубы


Походная ракетная печь
Походная ракетная печь
Походная ракетная печь
Походная ракетная печь

Подача топлива должна быть устроена таким образом, чтобы пламя свободно доставало до верхней части корпуса. В профильной трубе нужно добавить вырез, чтобы она удобней соединялась с корпусом.

Еще при подаче дров через топливный бункер нам необходимо обеспечить свободный проход воздуха в печь. Для этой цели я использовал металлическую решетку, снятую со старого радиоприемника.

Упор для конструкции


Походная ракетная печь
Походная ракетная печь
Походная ракетная печь

Для устойчивости конструкции понадобилось изготовить две ножки для топливного бункера.

Я скрепил все вместе. Ножки и решетку для контроля потока воздуха через стенки топливного бункера при помощи контргаек.

Нейлоновое кольцо гайки не будет подвергаться чрезмерному нагреванию, так как находится достаточно далеко от топки.

Шип для устойчивости


Походная ракетная печь

Для увеличения устойчивости печи добавим шип в нижней части баллона. Для этого я приварил к баллону гайку.

Отверстие в нижней части я сделал сквозное, чтобы для удобства при транспортировке, шип можно было закреплять внутри.

Нагревательная поверхность


Походная ракетная печь
Походная ракетная печь
Походная ракетная печь
Для того, чтобы ставить на печь кастрюлю, нужно изготовить под нее нагревательную поверхность. Я ее сделал из старого противня.

С таким материалом проще работать, и он достаточно прочный, чтобы выдержать даже тяжелую кухонную утварь.

Проводим первую сборку походной печи


Походная ракетная печь
Походная ракетная печь

Вот так выглядит собранная печь. Ее поверхность я обработал специальной краской, которую можно нагревать до температуры 800°C.

Проводим разборку печи


Походная ракетная печь
Походная ракетная печь
Походная ракетная печь

Для транспортировки все части можно отсоединить от корпуса. Все детали подогнаны по размеру таким образом, чтобы их можно было поместить внутри печи, и чтобы при транспортировке они не гремели (кроме нагревательной поверхности) ...

Используем все пространство


Походная ракетная печь
Походная ракетная печь

Звуки, издаваемые при транспортировке разобранной нагревательной поверхностью, мне показались раздражительными, поэтому я наполнил свободное пространство печи дровами. Так я пришел к мнению, что будет полезно иметь какое-то количество сухой древесины для растопки.

Наслаждаемся приготовлением пищи на природе


Походная ракетная печь
Походная ракетная печь

Я попробовал жарить бекон и яйца. Можно даже приготовить целую кастрюлю бобов.

Благодаря печи для полного приготовления блюда вам понадобиться лишь пару поленьев. А древесина будет выгорать полностью, почти не создавая дыма.

Увеличиваем устойчивость конструкции (корпус)


Походная ракетная печь
Походная ракетная печь
Походная ракетная печь

Пришло время усовершенствовать результат работы.

Печь вышла в общем удачной, но немного неустойчивой. Для улучшения данной характеристики я использовал тросик от тормозной системы велосипеда, добавив отверстие в корпусе.

Увеличиваем устойчивость конструкции (топливный бункер)


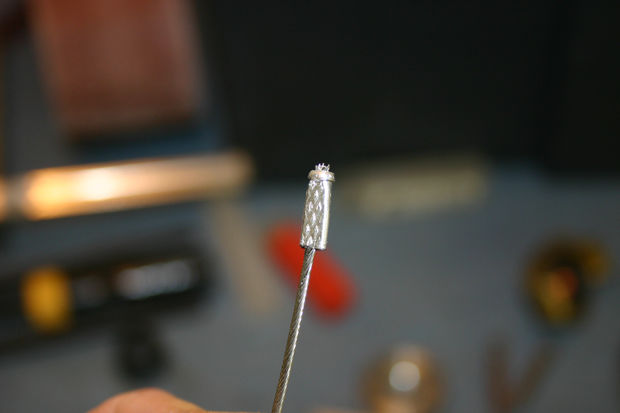

Походная ракетная печь
Походная ракетная печь
Походная ракетная печь

Затем я проделал небольшой пропил в верхней части топливного бункера и сплющил колпачок на конце тросика.

Увеличиваем устойчивость конструкции печи


Походная ракетная печь
Походная ракетная печь
Походная ракетная печь
Походная ракетная печь

Теперь можно скрепить основание с топливным бункером.

Печь, таким образом, стала значительно устойчивее и не претерпела больших изменений с точки зрения транспортировки.

Походная ракетная печь

Смотрите видео испытаний походной печи





В качестве испытания я приготовил замечательное блюдо из тушеных бобов. На два часа быстрее, чем на костре, а запах просто чудо 😉
Original article in English

Самодельная переносная реактивная печка. — Радиомастер инфо

Заставка 2vНа даче пропал свет, газовый баллон пустой. На костре чай закипал минут сорок. Не понравилось. Посмотрел в интернете возможные варианты решения проблемы и остановился на малогабаритной реактивной печке. Как делал и что получилось рассказано ниже.



Похожих конструкций реактивной печки довольно много, но не всегда приведены размеры, особенно, что касается полки с колосниками. Высоту трубы дымохода в основном делают около 30 см, я сделал 60 см, для увеличения тяги. Подставка для посуды упрощена и сделана из двух металлических полосок, приподнимающих посуду на 15мм, для обеспечения выхода продуктов сгорания (дыма).

В остальном, конструкция и размеры понятны из приведенного ниже рисунка:

Размеры нv

Полка с колосниками показана ниже:

Полка нv

Металл для топки толщиной 3 мм, для полки с колосниками (4-5) мм. Колосники из арматуры 12-14 мм. Стенки трубы 4 мм.

В верхней части топки сделано овальное отверстие по внутреннему диаметру трубы. Его можно сделать болгаркой.

При обрезке трубы под 450 столкнулся с проблемой. Большого диска на болгарку, чтобы обрезать 100 мм трубу одним резом у меня нет. Для разметки реза по кругу нужна развертка. Есть даже специальные программы для построения такой развертки с последующей распечаткой на бумаге и переноса на трубу. Под рукой такой возможности не было.

Выход нашелся простой. Квадратный лист бумаги сворачиваем по диагонали. Получаем трафарет под 450. Наливаем воду в широкую емкость, выставляем ее по уровню. Опускаем в воду трубу, выставляем по трафарету 450 между трубой и зеркалом воды, фиксируем трубу в таком положении и обводим по зеркалу воды мелом или маркером. Все, разметка готова, по ней можно резать, получается правильный овал.

Труба разметка нv

Вот как выглядит обрезанная труба и отверстие в верхней части топки:

Обрезка нv

Для полки с колосниками внутри, на боках топки, привариваем направляющие. Эта полка может выниматься для чистки. К верхней части привариваем трубу. Обвариваем изнутри. Свариваем топку. По нижним углам снаружи привариваем гайки с резьбой 12-14 мм. Гайки располагаем под углом, чтобы печка была устойчивой. На нижней части топки также привариваем гайку для третьей ноги. В гайки заворачиваются прутки с резьбой. Длина трех прутков должна обеспечить горизонтальное положение кастрюли при установке печки на ровной поверхности.

Вид реактивной печки сзади:

Сзади нv

Ножки у печки и верхние пластины съемные. Это уменьшает размеры при перевозке печки автомобилем.

Испытания прошли успешно. Результаты порадовали. В качестве дров одна палка, диаметром 3-5 см, длиной около 1м, поломанная на куски.

Дрова нv

Время закипания 1 л воды от 8 до 10 минут. Проверял 3 раза в разной посуде. Когда печка нагрелась, почти нет копоти, кастрюля не задымлена.

Кипит v

Расположение топки под 450 обеспечивает самопроизвольное плавное опускание дров в камеру сгорания, перед этим прогревая их до выделения пиролизного газа. Это значительно повышает кпд.

Огонь v

Регулирования времени горения можно осуществлять прикрывая топку. Для этого можно сделать дверцу. Я просто согнул кусок жестянки, как показано выше через одно фото и при необходимости сдвигал его в сторону.

5 литров закипело за 30 минут.

5л v

На костре эти результаты, особенно при таком количестве дров, вряд ли удастся получить. К тому же, такая печка всеядная, будет работать на всем, что горит. Да и пожарная безопасность выше, чем у костра.

Материал статьи продублирован на видео:

Реактивная печь для отопления своими руками

Реактивная печь сегодня значительно набирает популярность. Каждый день всё больше людей узнаёт про особенности данной системы отопления. Такая печь очень энергоэффективна. Её можно сделать своими руками. Будет она из газового баллона, кирпича или других материалов – решать только вам.

Как работает. Материалы для работы

Печь реактивнаяПиролизные печи тесно соседствуют с конструкциями на реактивной тяге. Такая конструкция имеет колено, угол которого равен 90 градусов. Это главная особенность реактивной печи. Также имеется воздуховод, находящийся с топкой через стенку.

Перед тем, как сделать конструкцию своими руками, нужно понять, как именно она работает. Воздух поступает вместе с кислородом через воздуховод для дальнейшего горения. Тепловая энергия попадает в топку в достаточных количествах. Печку можно топить обычными дровами. Температура горения может превышать +1200 градусов.

Конструкция предназначена для длительного горения. В таком режиме ей не нужно какого-то особого регулирования подачи воздуха.

Чтобы сделать такую печку своими руками, можно воспользоваться простыми подручными материалами. Но всё же рекомендуется найти и применить следующие:

  • металлическая бочка – 200 литров;
  • барабан для печки с лежанкой;
  • профильные трубы самого разного диаметра;
  • для обработки снаружи – смесь на основе соломы и глинистого грунта;
  • оцинкованный листовой металл.

Как топить данную печь

Как топить печьВсе печки длительного горения можно отлично растопить в том случае, если труба теплая. Реактивная печь не является каким-то особым исключением. Когда простой был довольно долгим, обязательно будет необходим предварительный разгон. Чтобы это сделать, можно использовать:

  • солому;
  • бумагу;
  • сухую стружку.

Есть много версий, объясняющих, почему реактивную печку назвали именно так. По одной из них во время работы происходит довольно характерный гул. Когда его тон сильно уменьшается, разгон можно считать завершенным. Следовательно, можно начинать подкидывать основное топливо. Когда горение только начинается, дверцу поддувала необходимо открыть. Её чуть-чуть закрывают, когда гул начинает увеличиваться.

Строим печь длительного горения для гаража своими руками

В первую очередь посмотрим, как изготовить своими руками реактивную печь длительного горения из газового баллона для своего гаража. Этот вариант является самым простым, в особенности если соблюдать чертежи и все необходимые размеры на них. Для примера возьмем газовый баллон на основе пропана, диаметр которого составляет 300 миллиметров. Загрузочным бункером и топливником будет труба из стали размером в 150 миллиметров.

Отрезаем у трубы необходимую длину, у баллона убираем верхнюю часть. Берем чертежи и согласно им свариваем все детали. Не забудьте между всеми вертикальными трубами засыпать теплоизоляционный материал. Для этого вполне подойдет песок.

Такая конструкция весит сравнительно немного и для отопления гаража отлично подходит. Когда вы поставите в гараже на пол всю конструкцию, к ней потребуется приварить ножки. В гараже можно изготовить своими руками реактивную печь из кирпича.

Построить такую конструкцию немного сложнее. Огневые каналы нужно сделать из шамотного кирпича. В качестве колпака подойдет бочка.

Будущая конструкция опускается немного ниже уровеня пола. Для этого нужно своими руками вырыть небольшую яму. Уплотните дно и по опалубке, залейте фундамент из бетона. Его толщина должна составлять 100 миллиметров. Когда фундамент застынет, можно начинать кладку. Основой раствора обычно служит огнеупорная глина. После того, как вы завершите кладку, яму потребуется засыпать и надеть железную бочку, в которой нет дна, на огневой канал. Далее возьмите утеплитель и засыпьте его между кирпичом и бочкой.

Помажьте торец печки аналогичным раствором и сверху наденьте колпак. К его низу приварите дымоходный патрубок.

Помните, что такой агрегат не будет полноценно отапливать дом. Притом не важно, из чего он изготовлен – кирпича, металла или пропанового баллона. Поэтому подобные печи используют, в основном, в саду или гараже. Такое устройство превосходно работает на дровах.

20 ракетных печей для натурального дома / Печка своими руками

Ракетные печи имеют высокую производительность и прекрасно работают в домах из глины и соломы. Владельцы таких печей заявляют о сокращении расхода древесины на 80-90% по сравнению с нагреванием того же пространства с обычной металлической дровяной печью. Обеспечивается это за счет дожига горючих газов и сажи.
Блог им. rodovid: ракетная печь: Печка

Читайте также:
Как построить глиняную печь для хлеба и пиццы
Нужна ли русская печь в современном доме?
3 секрета для одной печи

В отличие от кладки обычных печей, где требуются особые навыки и знания, ракетную печь может собрать любой энтузиаст. Единственная проблема с таким проектом это трудность в получении разрешения на строительство, потому что в основном, не многие чиновники знают, что такое ракета нагреватель.

Основное различие между нагревателем кладки и ракеты, в том, что ракетная плита имеет изолированную J- или L-образную камеру сгорания, что заставляет огонь двигатся по горизонтали. Затем пламя попадает в конец камеры под углом 90 градусов, что вызывает сильную турбулентность, тепло поднимает, создавая сильную тягу, которая поодерживает интенсивность огня. Тепловой стояк находится внутри ствола или большой вторичной камеры, которая простирается на несколько сантиметров выше внутренней стояка. Горячие газы поднимаются и попадая в верхнюю часть вторичной камеры, отдают часть тепла, а затем опускаются вниз и в стороны по каналам.

Вытяжка затем направляет газы через дымовые трубы, как правило, установленные в лавке, которая и поглощает последние остатки тепла.

Сегодня для создания ракетных обогревателей часто используют глину, но вы абсолютно свободно можете выложить скамейку из кирпича, камня или плитки.

Печь ракета обладает высоким КПД. На выходе из печи из-за высоких температур горения в самой печи (900-1200 С) — практически только углекислый газ и водяной пар. Сажа сгорает при температурах от 900 С и выше. Печь ракету можно топить вторичными материалами, обрезками дерева, шишками, ветками, кукурузными стеблями — высокая температура горения при массивной подаче кислорода позволяет сжигать практически все потенциально горящее…

Блог им. rodovid: ракетная печь: Печка
Если колпак не обмазывать глиной, а оставить его как есть, то он сразу будет отдавать тепло в помещение. Если же его обложить глиной или кирпичем, то он будет дольше держать тепло после горения. permaculturedesign.fr

Блог им. rodovid: ракетная печь в доме из соломы: Печка
Это большая ракетная печь в доме из соломы. Автор Бек Товьер, Франция, раз в год читает курсы по ракетным печам. Большое видео вы можете посмотреть внизу страницы здесь.
permaculturedesign.fr

Блог им. rodovid: ракетная печь: Печка
Эту ракетную печь сделали по время большого тренинга по строительству домов из соломы и глины в феврале 2010 года в Патагонии, Аргентина. www.firespeaking.com

Блог им. rodovid: ракетная печь: Печка
Когда горит реактивная печь — она втягивает воздух и тянет пламя внутрь. Вы можете подбрасывать длинные поленья в топку, которые торчат наверху в то время как их другой конец горит в топке. Древесина расходуется постепенно и без утечки дыма. Эта реактивная печь из Juured в Эстонии. www.juured.ee

Блог им. rodovid: ракетная печь: Печка
Эту ракетную печь сделали в доме для продажи. автор Ernie and Erica Wisner.
ernieanderica.info/shop

Блог им. rodovid: конструкция ракетной печи: Печка
Камера сгорания проходит горизонтально, пламя и газы бьют под углом 90 градусов, а затем под сильной турбулентностью выбрасывают тепло и создают ракетный эффект для выброса тепла вверх. Тепло в стояке, как правило, меньше, труба установлена ​​внутри большого колпака. Внутреннее тепло стояка должно быть изолировано, оно создает тепловой дифференциал, который снова увеличивает тягу. Выходы и каналы в нижней части часто покрывают глиной, чтобы сохранить тепло печки и позволить тепло медленно излучаться обогревая помещение.

Блог им. rodovid: ракетная печь на кухне: Печка
Великолепный дизайн ракетной печи, созданной в Брюсселе. Столешня сделана из огнеупорного цемента, внутри огнеупорный кирпич. Внутренние работы здесь: flickriver.com

Блог им. rodovid: ракетная печь на кухне: Печка
Топка для дров размещена справа от раковины, справа от топки размещена плита.

Блог им. rodovid: ракетная печь выложена из камня: Печка
Ракетная печь выложена из камня. Авторы Эрни и Эрика. ernieanderica.blogspot.com

Блог им. rodovid: ракетная печь: Печка
Ракетная печь в центре шаманов, Франция. Чтобы построить такую печь понадобится 3-4 человек и около 3-4 дней. ecologie-pratique.org

Блог им. rodovid: ракетная печь: Печка
Ракетная печь в деревянном доме. Juured, Эстония.

Блог им. rodovid: ракетная печь в доме из глины: Печка
Ракетная печь в самманном доме Орегон.
canadiandirtbags.wordpress.com

Блог им. rodovid: ракетная печь под ступеньками: Печка
Реактивная печь обогреет для вас не только скамью из глины и соломы. Это лестничный пролёт вылепленный архитектором, каменщиком и мастером камышовых крыш из Дании Флемингом Абрахамссоном.

Блог им. rodovid: ракетная печь с лавкой: Печка
Блог им. rodovid: ракетная печь с лавкой: Печка
Эта стильная глиняная скамейка с печкой от Флемминга Абрахамссона (Flemming Abrahamsson) [www.fornyetenergi.dk] датского архитектора, каменщика и кровельщика камышовых крыш. Она находится в не менее стильном глиняном доме с верандой. Такие печи очень эффективны, температура печи составляет от 1000C до 1100C (это не место, чтобы держать вазу с цветами).

Блог им. rodovid: ракетная печь для приготовления пищи: Печка
Ракетные печи в основном используются для приготовления пищи, как это делают в горах Гватемалы. joachim2010.blogspot.com

Блог им. rodovid: ракетная печь: Печка
Ракетная печь, Франция. terre-et-flammes.fr

Блог им. rodovid: ракетная печь: Печка
Ракетная печь в интерьере poeles-eco-09.com

Блог им. rodovid: ракетная печь на кухне: Печка
Антикварная ракетная печь отделана глиной. Топка находтся справа, а подогреваемая скамейка позади. Эрни и Эрика Wisner, еще фото: plus.google.com

Блог им. rodovid: ракетная печь на кухне: Печка
Сложная ракетная печь от эксперта Кирка Моберта “Donkey”, sundogbuilders.net, donkey32.proboards.com

Блог им. rodovid: схема работы ракетной печи: Печка
Вот еще одна схема принципа работы ракетной печи, очень доступно.

Блог им. rodovid: ракетная печь из металла: Печка
А это магазинный вариант ракетной печи из металла Dragon Heater's 6. Стоимость такой печи 1450 долларов. www.dragonheaters.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
