Беседка с печью – конструкция очень удобная. Подобное сооружение хотели бы иметь на участке многие. Между тем построить его самостоятельно не особенно сложно. Важно на первом этапе правильно составить проект. Видов печей для беседки с точки зрения функционала существует несколько. В таких конструкциях можно жарить шашлыки, тушить мясо, коптить продукты или даже варить супы.

Содержание:

О достоинствах и недостатках всех этих разновидностей и поговорим далее. Также разберемся с технологией строительства печи мангала с коптильней для беседки.

Разновидности печей для беседок

Итак, какой вид печи выбрать для беседки? Чаще всего внутри этих дачных сооружений устанавливаются мангалы, камины, барбекю, казаны и мини русские печки.

Печь мангал

Основным отличительным признаком мангала является то, что мясо на нем жарят с использованием шампуров. Стационарные конструкции этого типа возводят вместе с беседкой и устанавливают обычно у дальней стены. Очень часто кирпичный мангал совмещают с коптильней.

Фото печи для беседки. Кирпичный мангал – конструкция обычно не слишком сложная

В готовой беседке проще установить железную печь мангал. Такие переносные конструкции также достаточно удобны и при этом не занимают много места. Иногда металлические конструкции этого типа обкладывают кирпичом.

Металлическая печь мангал с казаном и столешницей

Печь барбекю

Стационарная печь барбекю для беседки также возводится из кирпича и по внешнему виду очень напоминает мангал. Однако в этом случае для жарки используются не шампура, а решетки. Разумеется, сам процесс готовки при этом становится более удобным, так как не нужно тратить время на насаживание мяса. Но мыть решетку сложнее, чем шампура.

В барбекюшнице мясо жарится на решетке

На заметку: Очень удобной разновидностью стационарной печи барбекю являются конструкции, дополненные рабочей зоной – столешницей и раковиной.

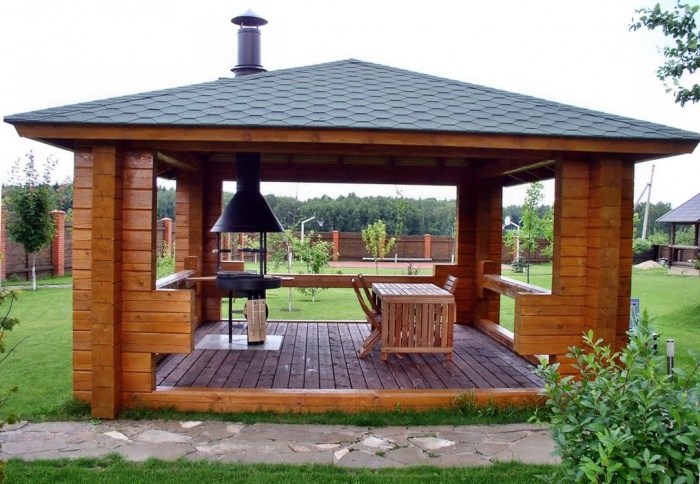

Переносные барбекю чаще всего устанавливаются в центре беседки и имеют круглую форму. Над ними так же вешают вытяжки. Последние крепят на цепи к балкам потолка. Такая беседка с очагом в центре наверняка также будет очень удобной.

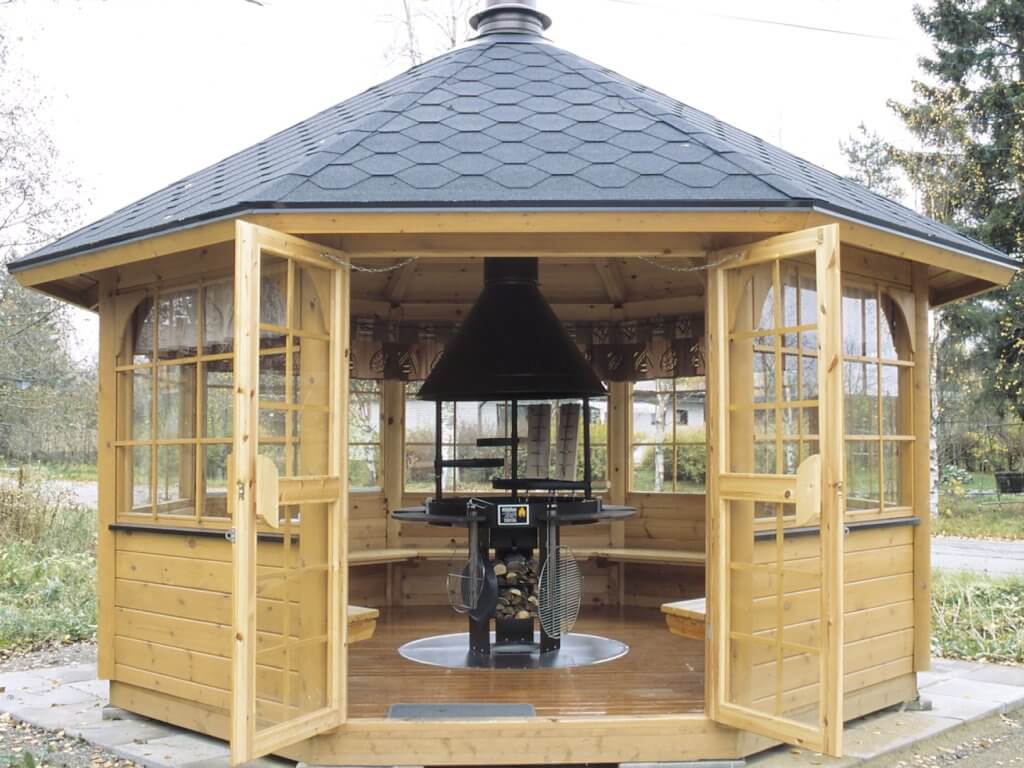

Круглые барбекю обычно устанавливаются в центре и оборудуются вытяжкой

Русская печь для беседки

Еще одной очень распространенной разновидностью печи для беседки является русская мини-печь. Основным достоинством этой конструкции считается многофункциональность. Построить русскую печь в беседке – значит получить возможность не только жарить шашлыки. В ней можно также тушить мясо, делать блины, варить супы и т.д. Больше всего этот тип подойдет, разумеется, для такого сооружения, как русская беседка.

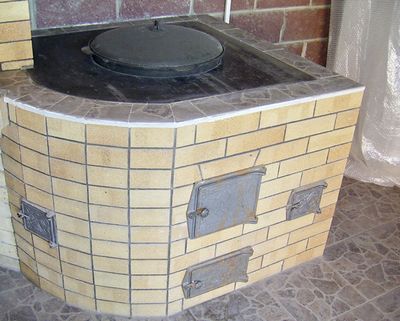

Мини русская печь для беседки – оборудование в возведении достаточно сложное

Другие разновидности

Достаточно интересным типом печи для беседки является казан. Представляет он собой обычно прямоугольную кирпичную конструкцию с отверстием вверху, в которое вставляется круглая чашка – казан. Предназначены такие печи для готовки плова.

Кирпичная печь казан используется для готовки плова

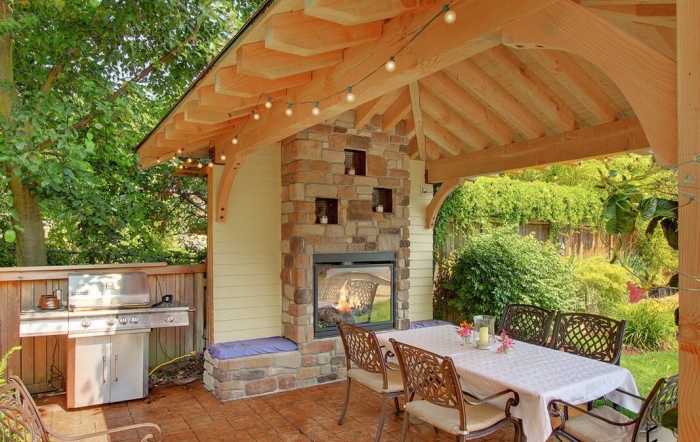

Печь камин для беседки может стать очень подходящей конструкцией в том случае, если предполагается сделать ее зимней. Такие закрытые сооружения на самом деле очень удобны.

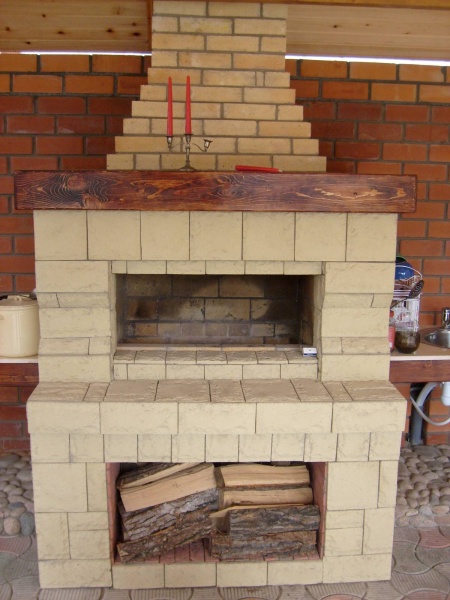

Беседки закрытые с печью камином – сооружения уютные и практичные

Еще одной интересной разновидностью печей для беседки является печь-гриль. Сегодня в магазине можно приобрести ее портативный газовый вариант на колесиках.

На заметку: Очень популярной конструкцией считается сборный печной комплекс. Это могут быть, к примеру, беседки с печкой и мангалом, либо с мангалом и коптильней, с барбекю и казаном и т.д.

В большой беседке может быть установлен сборный печной комплекс

Возведение мангала с коптильней

Далее рассмотрим, как построить небольшой печной комплекс для беседки, включающий в себя мангал и коптильню из кирпича. Его строительство включает в себя несколько этапов.

• Составление проекта.
• Возведение фундамента.
• Строительство дровника.
• Сборка жаровни-коптильни.
• Возведение дымохода.

Важно: На первом этапе собирается собственно сам мангал. Беседка строится уже вокруг него.

Мангал для беседки имеет довольно-таки простую конструкцию

Правила составления проекта

Начинают строить печь для беседки своими руками с разработки проекта. Составлять его нужно таким образом, чтобы свести к минимуму риск возникновения пожара.

Согласно нормативам, перед топкой мангала должно находиться не менее трех метров свободного пространства. По сторонам – не менее 1м. Деревянный парапет беседки сзади должен быть расположен от мангала не менее, чем на 25см.

Разумеется, и саму печь следует проектировать таким образом, чтобы она была максимально удобной в использовании.

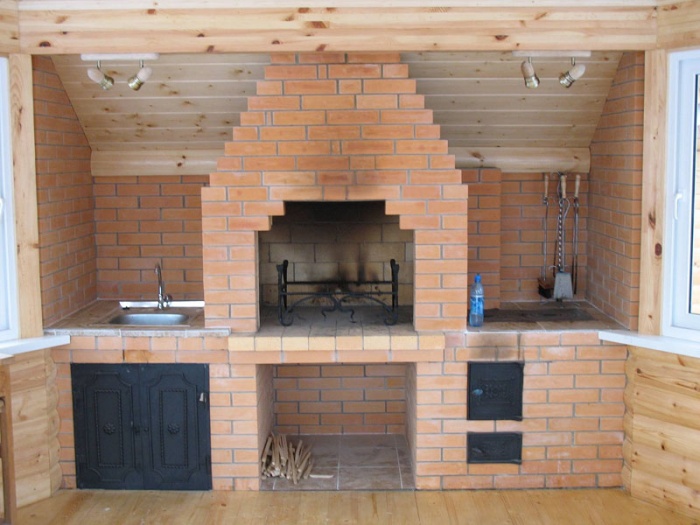

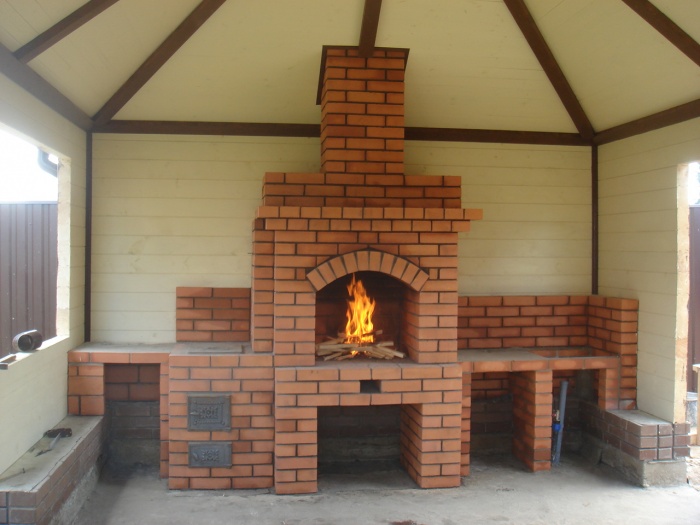

Печь мангал для беседки. Фото правильно расположенной конструкции

Совет: Дровник печи должен иметь высоту минимум в 45см. Оптимальной же считается высота в 70-90см. Топку в том случае, если вы хотите использовать мангал и в качестве коптильни, стоит поднять до 90см.

Порядовку такой печи проще всего скачать в интернете. Разумеется, в проекты включаются и чертежи с указанием размеров.

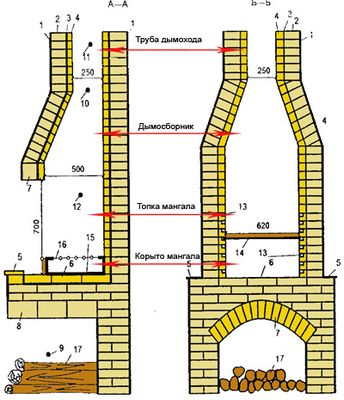

К проекту прикладывают порядовку мангала

Возведение фундамента

Печи для беседки из кирпича – конструкции достаточно массивные. Поэтому под них обязательно нужно устраивать фундамент. Для кирпичного мангала лучше всего подойдет плитный. Под него в земле выкапывают яму 35см глубиной таким образом, чтобы она была сантиметров на 10 шире дровника по всем сторонам.

Под мангал стоит возвести плитный фундамент

Опалубку можно сделать из фанеры или досок. Дно ямы следует тщательно выровнять. Далее в нее насыпается песок слоем не менее 5см. Затем выполняется заливка подбетонки толщиной около 3см. После ее застывания, устанавливается арматурная сетка. На заключительном этапе все заливается бетоном. Готовят его в пропорции цемент*песок*щебень 1*3*5.

Со всех сторон от дровника должно оставаться по 10см плиты фундамента

Кладка дровника

После заливки и выстаивания фундамента, начинают кладку дровника. Рассматриваемый нам мангал в проекции сверху будет иметь вид буквы «П». Заднюю стенку можно выложить из трех кирпичей, уложенных на постель ложком, боковые – из двух. Для того, чтобы мангал получился удобным, дровник стоит сделать повыше (10-11 рядов).

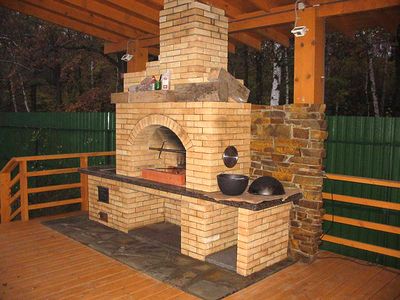

Печь в беседке. Фото мангала с высоким дровником

Выкладывают стенки методом в полкирпича. Через пять рядов способом в кирпич также буквой «П» делают «полочку» под дно топки. Последнее можно изготовить из стального листа. Следующий ряд также выкладывается методом в кирпич, но уже по всему периметру прямоугольника. Впереди снизу под кирпичи можно подложить стальную пластину или уголок 50*50м.

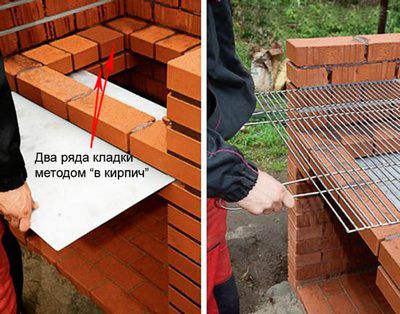

Стальное дно жаровни укладывается на «полочку» из кирпичей

Кладка топки

Далее рассмотрим, как построить топку. Кладку над дровником продолжают опять методом в полкирпича. Высота топки должна составлять 10-12 рядов. На самом верху в кладку вмонтируют держатели для стального стержня, на который будет надеваться продукты для копчения.

Над мангалом или барбекю в печи можно устроить коптильню

Важно: Топку лучше всего выкладывать из шамотного кирпича. При этом следует использовать не цементный, а глиняный раствор.

Как сделать дымоход?

Дымоход для мангала своими руками можно склепать из жести 2мм. Для этого сталь раскраивается таким образом, чтобы угол раскрытия усеченной пирамиды дымосборника составлял примерно 60см, а диаметр металлической трубы – 12см. К топке такой дымоход можно приварить через стальной уголок. На заключительном этапе из этой же жести нужно будет сделать навесную дверку для коптильни.

Фото кирпичных мангалов с жестяным дымоходом

На этом возведение печи с мангалом и коптильней можно считать оконченным. Как видите, процедура это не такая сложная, как может показаться на первый взгляд. Если вы когда-нибудь строили кирпичные стены, собрать печку для беседки не составит для вас никакого труда.

Похожие статьи

• Летние беседки для дачи: лучшие проекты беседок с мангалом для отдыха на природе, открытых и закрытых, деревянных и кирпичных

  Дачные участки давно перестали быть только лишь местом для выращивания овощей и фруктов. Сейчас большинство дачников любят выезжать на природу, чтобы…

• Как сделать беседку из винограда своими руками? 19 ФОТО вьющихся растений для беседки многолетних, советы по выбору сорта и формовки винограда или цветов

  Сегодня на приусадебных участках можно увидеть разные виды беседок: металлические (сварные и кованые), деревянные, каменные, кирпичные, из стекла и…

• Советы по выбору проекта беседки, 36 ФОТО шестигранных, восьмигранных, круглых и прямоугольных домиков, а также примеры оригинальных и необычных беседок

  Беседка – сооружение на самом деле очень полезное. Здесь можно наслаждаться отдыхом в одиночестве, устраивать семейные посиделки, принимать гостей и даже…

www.focuz.ru

корядовка, схема, чертежи, фото и видео пошаговая инструкция

Поскольку в России постепенно увеличивается процент частных домовладельцев, столько же неуклонно растет количество вариаций по оформлению придомовых беседок, где особое внимание уделяется теплогенераторам. Печь для беседки – почти обязательный элемент, который позволяет не только наслаждаться уютом живого огня, но готовить разнообразные блюда и даже делать выпечку.

Барбекю, гриль, мангал, русская печь, камин – это лишь малая часть того, что можно построить в беседке, при этом некоторые модели могут быть даже многофункциональными.

В статье мы расскажем, какие вообще бывают агрегаты и как строят печи для беседок своими руками.

Примеры печей и беседок

Деревянная беседка и русская печь

Каменка

На открытой площадке

Брусовая беседка-павильон

Кирпичная печь в бревенчатой беседке

Комплекс с мангалом

В России традиционными считаются русские печи, удобными и достаточно простыми в эксплуатации – барбекю и мангалы.

Барбекю и русская печь

Именно настоящая русская печь в беседке маловероятна. Для такого небольшого помещения она слишком массивна, громоздка, да и не требуется большое количество свободного места. Гораздо более рациональной является русская мини печь, которая в несколько раз меньше и удобнее. Конструктивно, это скорее мангал, который выполнен в стиле а-ля рус, и выполняет те же функции.

Удобным для эксплуатации является барбекю с плитой. Такой теплогенератор вполне подойдет не только для беседки, но и кухни, поскольку позволяет готовить все, включая гриль. Не предусмотрен под выпечку хлебобулочных изделий.

Печи – мангалы для беседки

Классический стационарный мангал – находка для любой дачи. Мало того, что при таких габаритах, он достаточно легкий и не требует мощного фундамента, он позволяет одновременно готовить до трех блюд – на гриле, шампурах и плите.

Кухонный комплекс

Это действительно настоящий поварской комплекс, где присутствует вертел гриль, мангал с отверстиями для шампуров, коптильня и плита, размер которой позволяет разместить даже казан. Из недостатков – мощный монолитный фундамент на глубину ниже уровня промерзания грунта и достаточно хлопотное строительство.

Печь-камин никакой практической пользы не несет. Это тот же самый камин, который обустраивают в доме для эстетики, но только оформленный на улице. Стильно, красиво, но бесполезно.

Как построить своими руками

Самый удобный вариант печи в беседке, который позволит и готовить пищу на гриле или плите, и наслаждаться треском поленьев и вводом живого огня. По размеру эта конструкция относительно невелика, но требует достаточно серьезного фундамента. О том, как сделать фундамент под барбекю, вы найдете в статье «Фундамент в бане под печку», где описана вся технология поэтапно с указанием компонентов и очередности.

Необходимые инструменты и материалы:

• обыкновенный кирпич – 360 штук;
• шамотный кирпич Ш-47 – 120 штук;
• раствор на основе шамотной глины и речного песка;
• мастерки;
• пила по камню;
• строительный уровень.

Подготовленный фундамент застилается двумя листами рубероида внахлест для гидроизоляции.

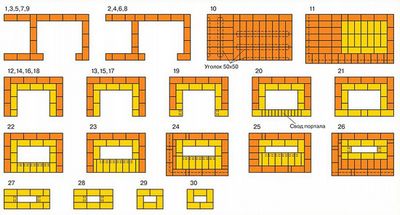

Порядовка

1 ряд- формируется ниша под дрова и 2 одинаковые по размеру ниши под различные кухонные мелочи.

2-8 ряд – по рисунку с обязательными перевязками, чтобы кирпичи укладывались в шахматном порядке.

9 ряд – кладете точно по рисунку, а по краям спиливаем два кирпича под будущую арку.

10 ряд – строительство арки из шамотного кирпича Ш-47, для основания используете стальной уголок, рядом с которым прокладываете полосу, сюда ляжет ряд шамотного кирпича. При строительстве арок над нишами спиливаете кирпичи по бокам таким образом, чтобы арка получалась полукруглая.

11 ряд —  закладываете арочные перекрытия, выпиливая соответственно кирпичи, которые укладываются за ними. Обратите внимание на рисунок, где отмечены запилы каждого ряда.

12 ряд – полностью закрываются кладкой все ниши. Для того, чтобы в промежутках кирпич не провалился, его фиксируют металлическими уголками и полосами. На центральную часть берете шамонтный (жаропрочный) кирпич, на который будет приходиться основная нагрузка в виде топливной камеры.

Кладка должна проводиться таким образом, чтобы кирпичи как будто нависали над 11-м рядом. Этого можно добиться увеличением шва на 0,5-0,8 сантиметра с каждого кирпича.

13 ряд – боковины идут из обычного кирпича, основная – шамотного Ш-47. Также по краям припускаете немного швы, чтобы кирпичи слегка выдавались наружу.

14 ряд – собственно основание топливной камеры. Боковины также выкладываем из простого, а центральную часть из шамотного кирпича.

Переход между двумя видами кирпичей должен быть минимум 20 мм, чтобы обеспечить температурное расширение шамотного кирпича. Если этого не сделать, со временем шамот начнет лопаться и деформироваться в процессе эксплуатации. Этот температурный зазор можно проложить базальтовым шнуром – теплоизоляционный негорючий материал.

15-16 ряд – по рисунку, а по краям шамота нужно вырезать 2-сантиметровые фаски в разных местах. Это место будущего крепления решетки-барбекю. Желательно делать в несколько уровней, чтобы можно было готовить разнообразные блюда.

17 ряд — арочное перекрытие топливной камеры из шамота с одновременным поднятием всех его стенок. Между внутренними кирпичами делаете шире кладку, чтобы они выступали внутрь, а боковины выпиливаете четко по форме арочного перекрытия.

18-20 ряд – по рисунку.

21 ряд – начало возведения дымоотводной трубы.

22-24 ряды по рисунку с постепенным смещением кирпичей внутрь. В 24 ряду дымоходное отверстие должно быть в 1 кирпич. Контур трубы обычно собирается из шамотного, внешняя часть – из обычного полнотелого кирпича.  Обратите внимание на то, как правильно собирается труба, чтобы в дальнейшем это не привело к разрыву связок.

Высота трубы зависит исключительно от высоты беседки. Строгих правил относительно высоты трубы над крышей нет, но лучше ее делать не меньше 100 сантиметров, чтобы просто не глотать едкий дым во время отдыха на природе.

На этом строительство печи, в принципе, закончено, осталось сделать несколько финальных штрихов для окончательного ее оформления.

1. Столешница – подойдет как керамическая плитка, так и каменная плита, изготовленная из натурального или искусственного сырья. По опыту цельная столешница из камня предпочтительнее плитки. Со временем межплиточные швы загрязняются и их просто невозможно вычистить. Конечно, периодически их можно расшивать и заново закладывать шпатлевкой, но надо ли это? Камень, особенно искусственный – очень прочный материал, который очень сложно механически повредить, даже если просто на нем резать хлеб и мясо.
2. Дверки в ниши. Этот материал полностью на усмотрение хозяйки, так как никаким критическим нагрузкам не подвергается и нужен лишь для эстетического оформления пространства.

При желании можно вместо столешницы сделать каркас раковины для мытья посуды. Для этого правую или левую нишу в 12 ряду не перекрываете, а продолжаете выкладывать кирпич по рисунку. Сюда можно будет установить раковину, подвести к ней воду и устроить себе настоящий комфортный кухонный комплекс на природе.

www.portaltepla.ru

схема и порядовка, как правильно сделать кирпичную печь, фото готовых устройств

Беседка — отличное место не только для посиделок с друзьями, но и для приготовления пищи.

Иметь здесь печку очень удобно: устройство позволит жарить шашлыки и продлит сезон праздников на улице.

Вместо переносного оборудования типа мангала лучше построить печку из кирпича своими руками.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Выбор материала

Существует несколько видов кирпича, подходящего для постройки печи:

• Жаропрочный. Это кирпич традиционных красных оттенков, который не содержит отверстий.
• Керамический глиняный кирпич пластичной формовки. Выдерживает большие температуры и хорошо накапливает тепло. Необходимо отличать этот вид от других глиняных кирпичей, которые не годятся для строительства печек.
• Огнеупорный шамотный кирпич. Выдерживает высокие температуры, но больше подходит для облицовки печей или декоративных вставок.

Строители комбинируют несколько типов кирпича либо берут однородный материал, все зависит от их предпочтений.

При постройке печи понадобятся:

• готовые вытяжка и дымоход либо листовой металл для их создания;
• растворы для кирпичной кладки;
• столешница;
• прочная плитка или керамогранит для жаропрочного покрытия поверхностей возле печки;
• герметики.

Подготовка фундамента

Лучше продумать проект беседки со встроенной печкой, так как деревянное строение может не выдержать громоздкую конструкцию.

Если установка прибора планируется в уже построенной беседке, придется разобрать часть фундамента.

Деревянное перекрытие необходимо снять и залить бетоном. На такой платформе допустимо вести дал

ogon.guru

Беседка с печкой своими руками

Содержание статьи

Удобство и польза беседки с печкой или мангалом более чем велика. Многие хозяева дачных участков хотели бы видеть в своём саду такую постройку, но страх перед сложностью строительства многих ограничивает лишь фантазиями. В свою очередь, беседка с печкой – очень простая конструкция, не требующая для постройки особых знаний и умений.

Беседка с печкой

Благодаря такой беседке можно без каких-либо проблем и ограничений заниматься готовкой и общаясь с друзьями находясь во дворе. Печь в таких постройках позволяет готовить следующие блюда:

• шашлыки;
• тушёное мясо;
• копчёные продукты;
• супы.

Каждый тип печи обладает как достоинствами, так и недостатками. Наиболее важным аспектом тут является отсутствие универсальных конструкций. То есть, так или иначе, с некоторыми неудобствами придётся смириться.

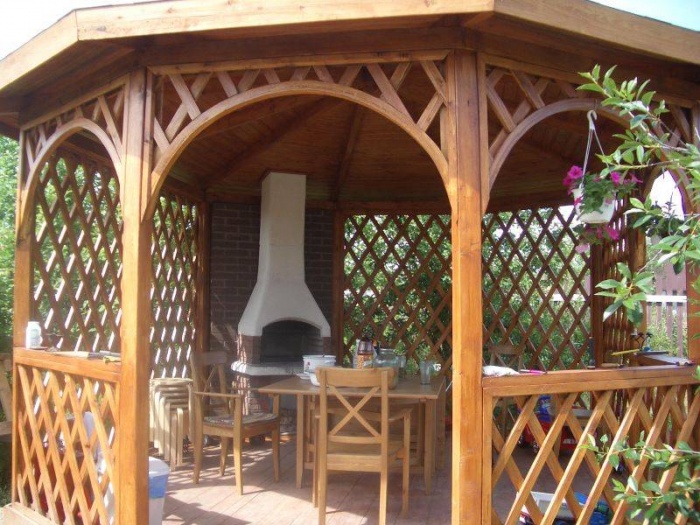

Работающая печь в беседке

Разновидности

К основным и наиболее распространённым видам можно отнести следующие сооружения:

• барбекю;
• мангалы;
• маленькие русские печки;
• казаны.

Для осознания пользы и способов применения каждой вышеназванной конструкции необходимо детально изучить основные из них. Благодаря этому беседка с печкой не доставит каких-либо лишних хлопот во время эксплуатации.

Печь барбекю

Барбекю

Печь барбекю, как правило, выкладывается из обыкновенного кирпича. Основное отличие барбекю от прочих, аналогичных по внешнему виду, конструкций состоит в том, что приготовление пищи происходит без использования шампуров. В этом случае для готовки используется специализированная решётка.

Процесс готовки на решётке значительно упрощается ввиду отсутствия необходимости насаживать мясо на шампуры. Кроме того, требуется значительно меньшее время до полного приготовления.

К минусам такой конструкции можно с уверенностью отнести сложность мытья решётки после процесса готовки. Все проблемы связаны непосредственно с небольшим размером делений покрытия решётки печи барбекю.

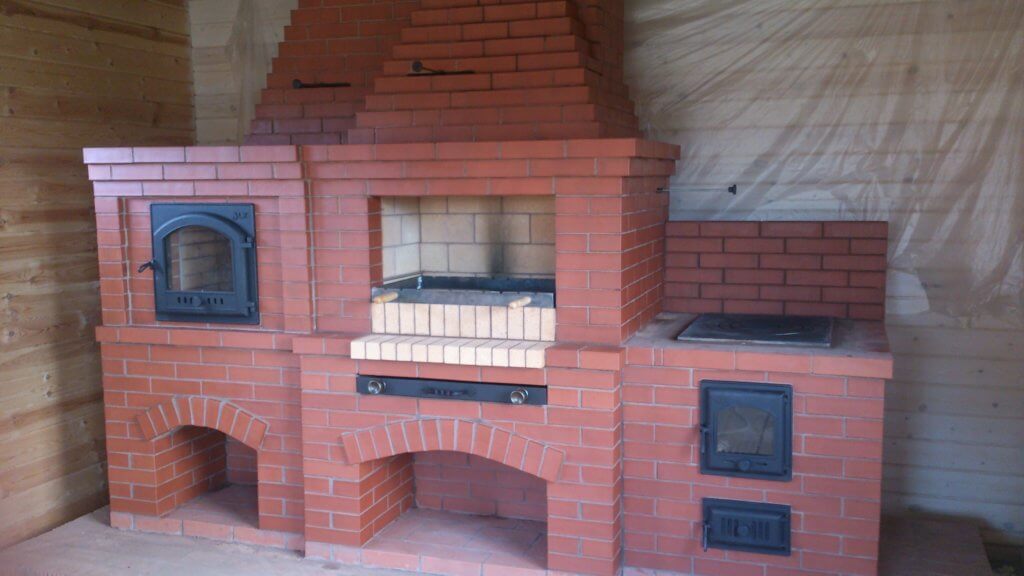

Русская мини-печь (работа mastermd.ru)

Русская печь для беседки

Такой вид печки является наиболее универсальным, но все же неидеальным. Русская мини-печь используется для приготовления многих блюда, например, супов, тушёного мяса, шашлыков, блинов и т. п.

Стоит отметить следующие нюансы.

1. Этот тип печи наиболее подходит к русской беседке.
2. Русская мини-печка является самой сложной конструкцией в плане возведения и эксплуатации.
3. Печь русская предоставляет максимальную многофункциональность.

Учитывая всё вышесказанное можно сделать вывод, что несмотря на сложность монтажа русская мини-печка является единственной постройкой, которая подходит для любого вида отдыха в беседке.

Русская беседка

Строительство печки

Перед строительством печки необходимо возвести беседку. Наиболее важной частью постройки является фундамент, так как именно он лежит в основании любой печки.

Фундамент

Печки из кирпича обладают значительным весом. Без должного основания надёжность, а следственно и безопасность постройки будет под угрозой. Важно заметить, что разные типы печи нуждаются в определённом типе фундамента, однако процесс возведения преимущественно одинаковый.

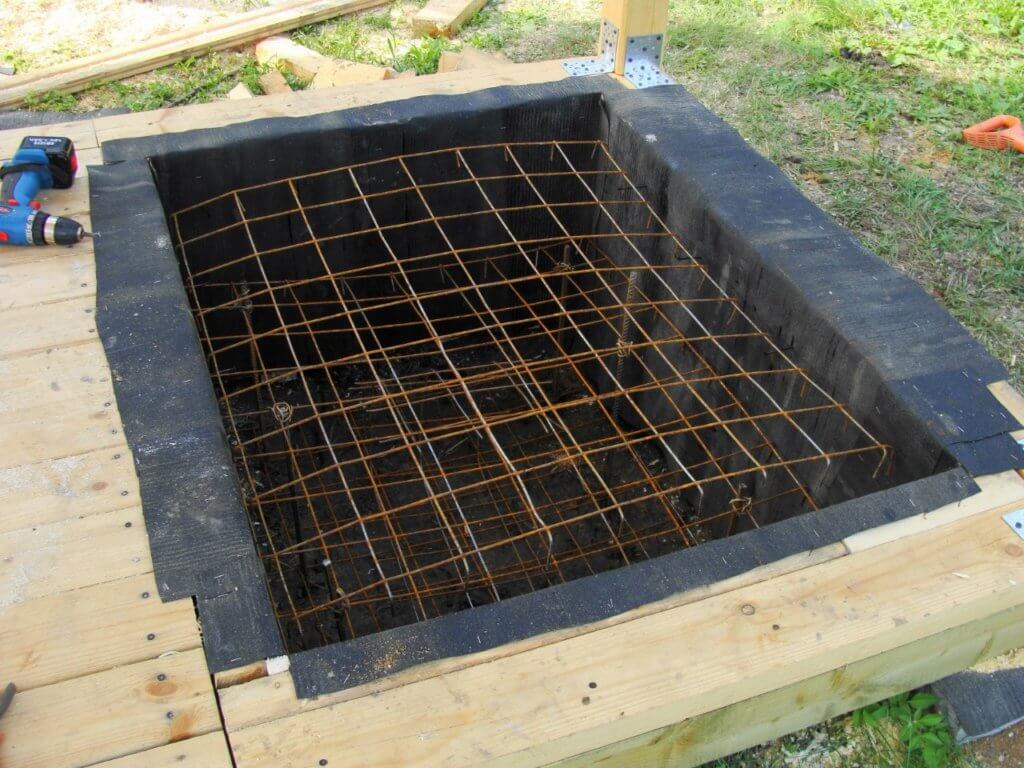

Фундамент для беседки с печкой

Необходимо придерживаться следующего порядка действий.

1. Выкопать в земле ямку глубиной в 35 см с шириной, превышающей размеры дровника на 10 см.
2. Опалубка фундамента выполняется из досок или фанеры.
3. Дно ямки нужно тщательно выровнять и засыпать песком в один слой до 5 см.
4. Далее нужно залить подбетонку в слой до 3 см.
5. По окончании застывания прошлого слоя необходимо установить арматурную сетку.
6. Заключительный этап работ состоит в заливки всех сделанных слоёв бетоном.

После всех вышеописанных работ фундамент можно считать готовым.

Дровник

Дровник для беседки с печкой

Следующая вещь необходимая для надёжной печи – дровник. Для общего понимания процесса постройки можно использовать любую форму дровника, например, П-образную

1. Задняя стенка выкладывается из трёх кирпичей, а боковые из двух.
2. Для достижения максимального удобства рекомендуется возводить дровник в 10-11 рядом в высоту.
3. Стенки следует выкладывать в полкирпича до 5 рядом.
4. Далее нужно выложить слой в целый кирпич, как дно топки. При этом важно сохранить форму конструкции.
5. Последующий ряд укладывается в один кирпич по всему периметру.
6. Впереди печки можно установить под кирпичи стальную пластину.

После проделанных действий можно перейти к строительству топки.

Топка

Готовая топка для беседки с печкой

Кладка топки требует наименьшее количество усилий.

1. Поверх дровника укладываются кирпичи методом в полкирпича.
2. В высоту топка должна достигать 10-12 рядом кладки.
3. В верхней части необходимо установить стальной стержень для копчения.

На этом весь основной процесс строительства печи своими руками можно считать оконченным. Однако, не стоит забывать о такой важной части, как дымоход.

Дымоход

Обычно эта конструкция делается из клёпаной жести 2 мм. Длина дымохода должна достигать примерно 60 см при диаметре трубы в 12 см.

Топка и дымоход соединяются при помощи сварки через стальной уголок.

В качестве последней детали выступает навесная дверца для коптильни. Процесс её установки не нуждается в объяснении и не вызовет затруднений.

Печь с дымоходом

Завершение

После того как печь для беседки будет сделана, необходимо проверить её на работоспособность. В случае отсутствия ошибок можно приступать к строительству основной постройки.

При достаточно ответственном подходе к строительству беседка с печкой предоставит уют и безопасностью, что, в принципе, от неё и требуется в первую очередь.

Полезное видео — мангал из кирпича с печью

Похожие статьи

mybesedka.ru

Беседка с мангалом, барбекю и печкой своими руками

Неплохо было бы организовать на дачном участке уютное и комфортное место для отдыха. Речь идет о беседке со столиком и стульями, оборудованной летней печью или барбекю. Что может быть лучше, чем провести вечер с родными и друзьями на природе за приготовлением ароматного шашлыка? Для осуществления мечты необходимо возвести на территории беседку с барбекю и мангалом. Прекрасное сооружение украсит двор и станет предметом гордости своего обладателя.

Виды беседок с барбекю

Выполнение подобной постройки с мангалом, барбекю и печкой возможно в четырех вариантах:

1. Кирпичная беседка отличается привлекательным внешним видом, длительным сроком эксплуатации и пожаробезопасностью. Ее можно использовать круглый год.

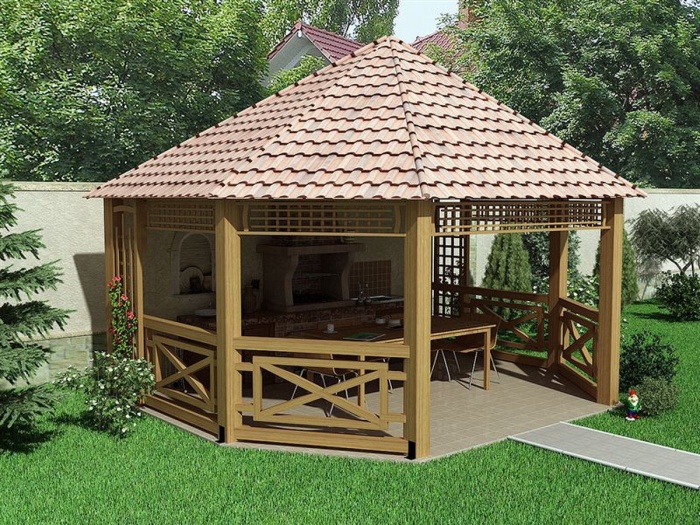

2. Возведение сооружения из дерева обойдется дешевле, чем из кирпича. Если правильно обрабатывать и часто ухаживать, беседка прослужит длительное время. Представленные в продаже антипиреновые пропитки являются экологически чистыми веществами, которые прекрасно защищают от возгорания.
3. Комбинированные беседки выполняются из нескольких материалов. Из кирпича строится зона готовки, из дерева – место для отдыха. Такие беседки характеризуются особым комфортом, привлекательным внешним видом и функциональностью. Кирпичную зону в любой момент можно украсить плиткой или другими отделочными материалами.
4. Кованые беседки из металла в основном приобретаются уже в готовом виде или делаются на заказ. Цена зависит от размера и сложности модели. Подобные сооружения прослужат долго, если их покрыть огнеупорной краской и грунтовкой.

Положительные стороны

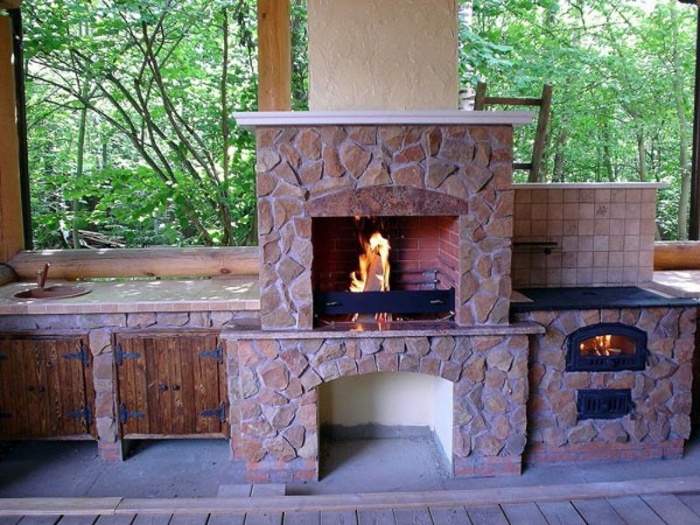

Печь-барбекю для беседок обеспечивает возможность приготовления продуктов на открытом огне, что придает блюдам особенный аромат.

Отрицательные стороны

Печи-барбекю из кирпича и камня для беседок обладают довольно крупными размерами. Существуют миниатюрные варианты, но у них есть своя трудность, связанная с конструкцией.

Согласно правилам техники безопасности, по периметру требуется обеспечить свободное пространство. Площадь общей территории должна составить примерно 3 м².

Кроме того, печи с мангалом и барбекю запрещено возводить в беседках, которые выполнены из легковоспламеняющихся материалов: стены постройки могут оплавиться от жара.

Важно также предусмотреть монтаж дымохода. Кроме того, если уличную печь планируется обустроить коптильней или варочной поверхностью, для этого понадобится дополнительное пространство.

Возведение барбекю для беседки своими руками

Далее опишем основные этапы строительства.

Для начала необходимо подготовить проект садового домика с печью-барбекю и мангалом с учетом размеров сооружения.

Теперь нужно определиться с месторасположением постройки. Оптимальный вариант – ровная территория, защищенная от попадания прямых солнечных лучей и сквозняка.

Согласно нормативам, перед топкой мангала должно быть не меньше 3 м свободного пространства, по сторонам – не менее метра. Расстояние между деревянным парапетом и задней стенкой мангала должно составлять не меньше 25 см.

Строительство подобной уличной печи, как и всех кирпичных сооружений, начинается с разметки под опору. Для беседки с мангалом подходит фундамент столбчатый или ленточный глубиной 30-40 см.

Типы оснований

Садовый домик с барбекю в обязательном порядке требует закладки отдельного фундамента. Запрещается соединение основания с опорой близрасположенного строения, поскольку это чревато его разрушением из-за неравномерной нагрузки.

Столбчатый фундамент является наиболее распространенным видом опоры для беседки. Его глубина должна быть примерно 90 см. На подушку из щебня выкладываются несколько кирпичей. Еще одна пара брусков размещается перпендикулярно на раствор из цемента. Это позволяет вывести столбики на высоту 20-30 см над поверхностью грунта.

Когда беседка возводится вместе с жилищем на свайном фундаменте, это особенно удобно. Разрешается также закрутить в грунт сваи для постройки.

Основание из буронабивных стержневых элементов удобно тем, что не требует больших затрат. Забетонировать можно и заглубленные в грунт асбестовые трубы, и свернутый в рулон лист рубероида.

Ленточный мелкозаглубленный фундамент считается традиционным вариантом. Процесс его возведения является довольно трудоемким, но он при этом пользуется особой популярностью. Глубина заливки ленты для беседки составляет не больше 40 см.

Самый надежный и прочный фундамент – монолитная бетонная плита. Возведение такого основания обойдется недешево, но результат того стоит.

После выполнения фундамента необходимо подождать около недели, чтобы он застыл.

Кладка печи-барбекю с мангалом

Между основанием и настилом сооружения нужно уложить слой гидроизоляции. Следующим шагом делается заливка бетонного пола. Там, где предполагается установка кирпичной печи-барбекю, нужно разместить металлическую плиту. Деревянное строение сначала требует монтажа опорных столбов, затем сооружения крыши. Стенка, около которой планируется возведение печи с мангалом, как правило, делается из кирпича. Так она будет защищена от ветра и воздействия высоких температур.

Далее выполняется кладка кирпича. Требуется выложить шесть рядов: они послужат основой для садовой печи-барбекю с местом для дров.

Следующим шагом делается начальное перекрытие.

Теперь приступаем к возведению топки и установке дверцы. Ширина швов не должна превышать 3 мм, иначе кладка может развалиться. Для футеровки и выполнения стенок внутри топки применяется только шамотный кирпич.

С 10 ряда с правой стороны печи-барбекю монтируется каменная плита – столешница. Слева продолжается кладка топки.

На 11 ряду выполнение топливной камеры завершается. На нее размещается решетка для барбекю. Важно сделать этот элемент съемным, чтобы его было легче чистить.

Сооружение жарочной камеры завершается на 17 ряду. Далее на ней формируется свод.

Чтобы сделать кирпичную арку ровной, ее устанавливают на заранее подготовленный деревянный каркас, который после высыхания раствора снимается.

Ниже представлены порядовки с 1 по 17 уровни. Подобное руководство упростит процесс создания печи-барбекю с мангалом.

С 19 ряда приступаем к выполнению заграждения жарочной камеры, которое завершается на 21 уровне.

По всему периметру печи-барбекю выкладывается перекрытие. Последний кирпичный ряд немного выдвигается вперед.

Со временем отверстие над жарочной камерой сужается, образовывая маленький проем для дымохода.

Правильность кладки постоянно проверяется с помощью строительного уровня.

Дымовая труба возводится на нужную высоту. Сечение канала по всей длине требуется сделать одинаковым.

В перекрытии беседки выполняется отверстие для вывода трубы. При сооружении дымохода нужно придерживаться норм строительства и правил пожарной безопасности.

Все уровни кладки выполняются исключительно по схеме. Ниже представлена порядовка с 18 по 30 ряды.

Следите за тем, чтобы швы между кирпичами были наполнены раствором. Излишки необходимо удалять сразу же, пока они не засохли.

После возведения печи можно приступать к ее оформлению. По площади всего сооружения рекомендуется поставить ограждения: парапет, небольшие решетки.

Необычный дизайн строению придадут различные декоративные отделочные материалы.

Если уличная печь с мангалом и барбекю выполнена из обыкновенного кирпича, рекомендуется покрыть ее клинкерной плиткой или же натуральным камнем.

При необходимости в беседку можно провести воду, что упростит процессы приготовления пищи и мытья посуды.

Исходя из всего вышесказанного, можно сделать вывод, что процесс сооружения беседки с барбекю и мангалом не составит труда. Главное – внимательно изучить технологию строительства и придерживаться рекомендаций.

Похожие статьи:

pechnoedelo.com

Печи для беседок своими руками

Многие владельцы участков все чаще создают беседки с печью, которая может выполнять несколько функций. Такие конструкции позволяют приготовить шашлык, запечённые овощи или другие блюда с ароматом костра. Создавая печной комплекс для беседки, важно учитывать количество человек, которые будут использовать конструкцию.

Виды печей

Печи, которые устанавливаются в беседках, можно разделить на несколько видов:

1. Русская печь. Такие конструкции являются достаточно сложными и занимают много места. Именно поэтому создаются мини-печи, они стилизуются под русскую печь, но при этом выполняют функции барбекю и мангала.

2. Мангалы. Подобные конструкции имеют небольшие размеры, поэтому для них требуется установка столбчатого мелкозаглубленного фундамента. При выборе такого варианта оборудуется зольник, который облегчает уход за мангалом.

3. Барбекю. Данный вариант является компактным и часто размещается в летней кухне.

4. Коптильня. Если создается большая веранда, она оборудуется коптильней. По бокам такого можно сделать специальные шкафчики, необходимые для кухонных приборов. Стоит отметить, что для подобных строений необходимо создавать надежный плитный фундамент.

При создании беседки с печкой стоит учитывать количество человек, отдыхающих в ней, а также стиль оформления участка. Владельцы небольших участков часто приобретают барбекюшницу, позволяющую сократить занимаемое в беседке пространство.

Выбор типа конструкции

Перед созданием беседки с печкой и мангалом необходимо разработать проект или выбрать уже готовый вариант. Выбор определенного варианта зависит от нескольких параметров:

• комфортность работы с определённым строением;
• прочность материала, из которого создана конструкция;
• размеры будущей конструкции;
• диапазон температур.

Если свободного пространства в беседке мало, стоит соорудить печь с барбекю рядом со строением. Но при этом важно помнить, что она должна быть под навесом. Создавая беседку своими руками важно учитывать, что она должна быть надежной. Для этого нужно учесть нагрузку, которая будет воздействовать на конструкцию. Если в регионе наблюдается сильный ветер, необходимо укрепить конструкцию.

Особенности печи в беседке

Перед созданием описываемой конструкции важно узнать об определённых правилах проведения подобных работ:

1. Важно помнить о том, что строение в беседке необходимо защитить от осадков. Для этого важно сделать беседку таких размеров, чтобы навес защищал строение даже от косого дождя.
2. Следует помнить, что фундамент должен находиться выше уровня стояния воды.
3. При создании плана беседки важно учитывать, что около печи необходимо освободить пространство, на котором не должна находиться мебель. От строения до ближайших горючих материалов должно быть не менее 3 метров.
4. Стоит отметить, что размер конструкции, устанавливаемой в беседке, должен основываться на функциях которые на неё возлагаются

Правила составления проекта

Во время составления проекта важно учитывать, что печь для беседки из кирпича должна быть безопасной. Именно поэтому необходимо подготовить чертеж.

Согласно строительным нормативам перед топкой мангала необходимо оставить свободное пространство равное не менее 3 метрам. Стоит отметить, что по сторонам от постройки из кирпича должно быть свободное пространство не менее 1 м. Можно проектировать конструкцию таким образом, чтобы она была максимально удобной при использовании.

Зольник стоит создавать таким образом, чтобы его высота составляла минимум 45 см. Оптимальной считается высота равная 80 см.

Типы фундаментов для беседок

При создании беседки с барбекю необходимо помнить о том, что для такого строения обязательно нужно создавать фундамент. При соединении беседки с домом необходимо помнить о том, что фундамент не должен быть соединён с основанием основного строения. Это связано с тем, что неравномерная нагрузка на фундамент может привести к его разрушению.

Чаще всего используется столбчатый фундамент. Глубина его заложения должна быть равна приблизительно 90 см. При его создании на подушку из щебня выкладываются кирпичи, соединяемые бетонным раствором.

Некоторые владельцы участков создают фундамент из буронабивных свай. Он удобен тем, что не требует большого количества денег. Часто при создании фундамента бетонируют асбестовые трубы, заглубленные в грунт и завернутые в лист рубероида.

Выбирая печь для беседки важно точно рассчитать ее размеры, чтобы в строении было достаточно места для отдыха.

Этапы создания строения

Кладка печи для беседки выполняется из красного огнеупорного кирпича. Работа по созданию конструкции выполняется в несколько этапов:

1. Сначала создается фундамент, размеры которого рассчитываются в соответствии с размерами будущего строения. Для кирпичного мангала лучше всего создавать плитный фундамент. Под него в земле выкапывается яма глубиной 35 см. Стоит отметить, что она должна быть шире дровника примерно на 10 см со всех сторон. Опалубка для фундамента может создаваться из фанеры или досок. Необходимо помнить о том, что дно ямы нужно тщательно выровнять. После этого в нее засыпается песок на высоту не менее 5 см. Дальше песок заливается слабым бетонным раствором толщиной около 3 см.
2. На следующем этапе происходит кладка печи. Первый и второй ряды определяют форму строения и размеры. Стоит помнить, что перед началом работы необходимо очертить контур будущей конструкции на фундаменте. Во время кладки используется раствор, в состав которого входят такие компоненты, как глина, песок и цемент. Подобным образом происходит создание 6 рядов.
3. При создании седьмого ряда обустраивается перекрытие печи. Для этого необходимо использовать металлические уголки, размеры которых зависят от размеров будущей печи.
4. После этого на перекрытие укладывается два ряда кирпича.
5. На следующем этапе происходит создание жаровни под мангал. Для проведения таких работ используется шамотный кирпич. На данном этапе второй ряд в мангале сдвигается внутри, из-за чего образовывается выступ, используемый для укладки шампуров.
6. На последнем этапе происходит создание еще одного перекрытия. После всех проведённых работ осуществляется создания дымохода.

Перед возведением печи для беседки с мангалом своими руками необходимо создать точный чертеж, в котором будет указано количество рядов и расположение кирпичей. Благодаря такому чертежу, можно будет создать печь собственными руками за короткий промежуток времени, не совершив ошибок.

Особенности печного комплекса

Для создания печного комплекса необходимы следующие элементы:

• дровник;
• печи с плитой;
• дымогенератор, необходимый для копчения;
• казан из чугуна;
• гриль с очагом.

Стоит отметить, что в печной комплекс может входить несколько различных печей. Отличительной особенностью таких комплексов от стандартных конструкций является наличие всех элементов на небольшом расстоянии друг от друга. Во время создания печного комплекса необходимо помнить о том, что в нем должно быть достаточно места для комфортного отдыха.

Отделочные работы

Стоит отметить, что перед фронтоном строения необходимо укладывать материал, который будет устойчив к выпадающим углям. Чаще всего используется плитка из керамогранита. Такой материал фиксируется при помощи клея. Можно оставить печь без отделки либо оштукатурить ее. Некоторые владельцы участков для отделки строения используют декоративную плитку, которая закрепляется на клей. При выборе клея важно учитывать, что он должен быть устойчивым к высоким температурам.

Многие владельцы участков, кроме разделочного столика, устанавливают в беседке дополнительные элементы. К ним можно отнести чугунную варочную поверхность или столешницу из натурального камня. Также многие устанавливают полочки и размещают крючки.

Особенности беседок с печью

Благодаря печи можно готовить продукты на огне на свежем воздухе, что придает им особенный аромат. Также стоит отметить, что в строении с печью гораздо приятнее проводить время вечером, когда температура воздуха значительно снижается.

Но при разработке проекта беседки с барбекю из кирпича важно помнить о том, что такие беседки являются достаточно большими. Стоит отметить, что при строительстве беседки с печью необходимо оставить свободное место по периметру вокруг. Именно поэтому важно точно рассчитать размеры будущего строения.

Согласно технике безопасности беседку с печью нельзя создавать из пожароопасных материалов. При этом необходимо правильно вывести дымоход, чтобы он не стал причиной пожара.

Создавая печи для беседок своими руками, многие владельцы участков используют уже готовые чертежи, в которых отображены размеры каждого элемента печи. Необходимо помнить о том, что после завершения всех работ стоит правильно установить в беседку мебель и дополнительные предметы.

bouw.ru

виды конструкций и строительство своими руками

Содержание статьи:

После изнуряющего солнцепека так приятно посидеть с друзьями и семьей в тенистой беседке. Аромат готовящейся на огне еды, горячий чай или прохладительные напитки, задушевная беседа – разве может быть что-нибудь приятнее? Если вы мечтаете проводить летние вечера именно так, постройте печь-барбекю для беседки, поставьте удобные кресла и наслаждайтесь. Вы сможете готовить еду на живом огне, наблюдать за этим процессом и вдыхать соблазнительные запахи. Остается только разобраться, где и как лучше всего построить печку.

Виды печей-барбекю для беседок

В зависимости от конструкции и материалов изготовления печи могут весить от 200 до 2000 кг. Они держатся на опорах, под которыми должен быть обустроен фундамент, чтобы исключить возможность подвижек грунта и разрушения конструкции. Чаще всего строят фундамент из армированного бетона высотой от 15 см. Материалы, размеры и вид фундамента зависят от конструктивных особенностей печи.

Готовая фирменная модель

В беседках ставят такие модели печек-барбекю:

• стандартные;
• камины;
• мангалы;
• с варочной плитой;
• с казаном;
• русские печи-барбекю.

Промышленность выпускает разнотипные печки, рассчитанные под твердое топливо. Некоторые модели можно топить только древесным углем, но большая часть приборов предназначена для работы как на углях, так и на дровах. Дополнительно модели могут комплектоваться различными элементами, например, набором для сборки, нержавеющей сеткой, грилем, рамкой для шампуров, коптильней и т.д. Функциональность и комплектация может быть любой, все зависит от бюджета покупателя. При желании можно купить готовую или построить любую печь на свое усмотрение.

Обустройство беседки с печью барбекю. Это многофункциональная печка с мангалом, встроенная в своеобразный летний «кухонный уголок», включающий столешницу, мойку, вытяжку

Каким требованиям должна соответствовать уличная печь

Безопасность. Печь должна быть размещена по всем правилам пожарной безопасности. Нельзя допускать, чтобы ее части соприкасались с легковоспламеняющимися предметами. Для этого обустраивают защитные экраны. Чаще всего беседки изготовлены из дерева, поэтому вопросам безопасности нужно уделять особое внимание.

Влаго-, морозоустойчивость. Печи для беседок обычно используют в теплую погоду, однако они находятся на улице в течение всего года. Необходимо выбирать или строить конструкцию из материалов, не впитывающих влагу, т.к. вода, скопившаяся в микроотверстиях, замерзая, может разрывать материал, что ведет к появлению трещин и разрушению печки. Отличные варианты строительства – из огнеупорной обожженной глины без химических добавок, суперизола, базальта, вермикулита, шамотного кирпича, меди, нержавеющей стали, талькохлорита.

Температура нагрева стенок. Каким бы сильным ни был жар в печи, внешняя облицовка конструкции не должна перегреваться, т.к. это может привести к случайным травмам.

Экологичность. Немаловажное значение имеет состав материала, выбранного для строительства. Нагреваясь до высоких температур, он не должен выделять вредных веществ в атмосферу. Указанные требования необходимо соблюдать при установке как массивной капитальной конструкции, так и переносной.

Печь-барбекю строят на расстоянии от деревянных деталей беседки, ограждают негорючими материалами – камнем, кирпичом и т.п.

Выбор правильного места для установки барбекю

Идеальный вариант – изначально проектировать беседку с печью-барбекю. Если же печка строится отдельно, то ее следует размещать неподалеку от постройки или же в самой постройке. Важно, чтобы расположение барюекю было безопасным и удобным. Если рядом находится жилой дом, то печь нужно строить с подветренной стороны. Практичные хозяева стараются обустроить место для приготовления пищи максимально комфортно – ставят столы, иногда даже с мойками, стулья и садовые кресла.

Нельзя ставить печь между беседкой и жилым домом, если между постройками небольшое расстояние. Также не следует размещать ее рядом с деревьями, клумбами, грядками, т.к. жар печки может негативно сказаться на росте и развитии растений. Нужно стараться ставить барбекю подальше от хозяйственных построек, поленниц, хранилищ легковоспламеняющихся вещей. Чтобы обеспечить пожарную безопасность и при этом украсить садовый участок, в зоне, выделенной для приготовления пищи, укладывают тротуарную плитку.

Зону отдыха с печью необходимо располагать на расстоянии от жилых домов. При возведении конструкции следует придерживаться правил пожарной безопасности

Как построить печь-барбекю своими руками

Создание проекта

Любое строительство начинается с проектирования. Необходимо разработать подробный чертеж печи, рассчитать вес, размеры.

Прежде чем приступить к строительству, нужно создать проект будущего строения

В чертеже нужно обязательно учесть фундамент, форму конструкции, дополнительные элементы, если таковые планируются (коптильня, мойка). Обязательно вносят подробный план дымохода. Когда чертеж конструкции готов, приступают к заливке фундамента и строительству.

Схема сложной многофункциональной печи-барбекю с дополнительными элементами

Закладка фундамента

В первую очередь размечают участок территории, на котором начинается строительство. Далее выкапывают яму (30 см) под фундамент, лучше добавить небольшой запас глубины (5 см). Яма должна быть с ровным дном, выступы и углубления выравнивают. На дно ямы необходимо насыпать шлак, полить водой. Сбивают и устанавливают опалубку, желательно в форму заложить металл. Когда щебневая подушка готова, заливают раствор. На его замешивание необходимо 10 кг цемента, 30 – песка, 40 – щебня. Воды понадобится 45 л.

Строительство барбекю

Когда фундамент готов, его изолируют рубероидом, выкладывают стенки мангала. Для кладки печи нельзя использовать силикатный кирпич, лучше выбрать шамотный или облицовочный. Выложив 5 рядов, в следующем кладут кирпич поперек, потом – следующий ряд. После обустройства основания начинают кладку самой печи – прямоугольной или арочной. Раствор нужно использовать глиняный. Топку делают глубиной в 3 кирпича, шириной – в 6-7. После этого обустраивают дымоход, облицовывают конструкцию.

Как выложить печь-барбекю

Правильно сложенная печь может служить годами. Главное, не забывать за ней ухаживать: своевременно чистить очаг, топку и дымоход. Специалисты советуют убирать на зиму металлические элементы, чтобы они меньше подвергались воздействию влаги. Всю конструкцию можно укрыть чехлом, но если беседка хорошо защищена от осадков, это не обязательно.

Видео: садовая печь-барбекю из кирпича

Понравилась статья? Поделитесь с друзьями:

teploguru.ru
