Оконные решетки своими руками – Как сделать решетку на окна

Классификация

Ориентируясь на базовые виды, можно выделить такие конструкции, как кованые, а также сварного типа.

К более востребованным элементам относятся сварные конструкции по причине доступности ценовой категории, практичности и лёгкости.  Что касается жёсткости, то они могут конкурировать даже с коваными оконными решётками, при этом они имеют стандартные внешние характеристики и нравятся не каждому собственнику загородной дачи.

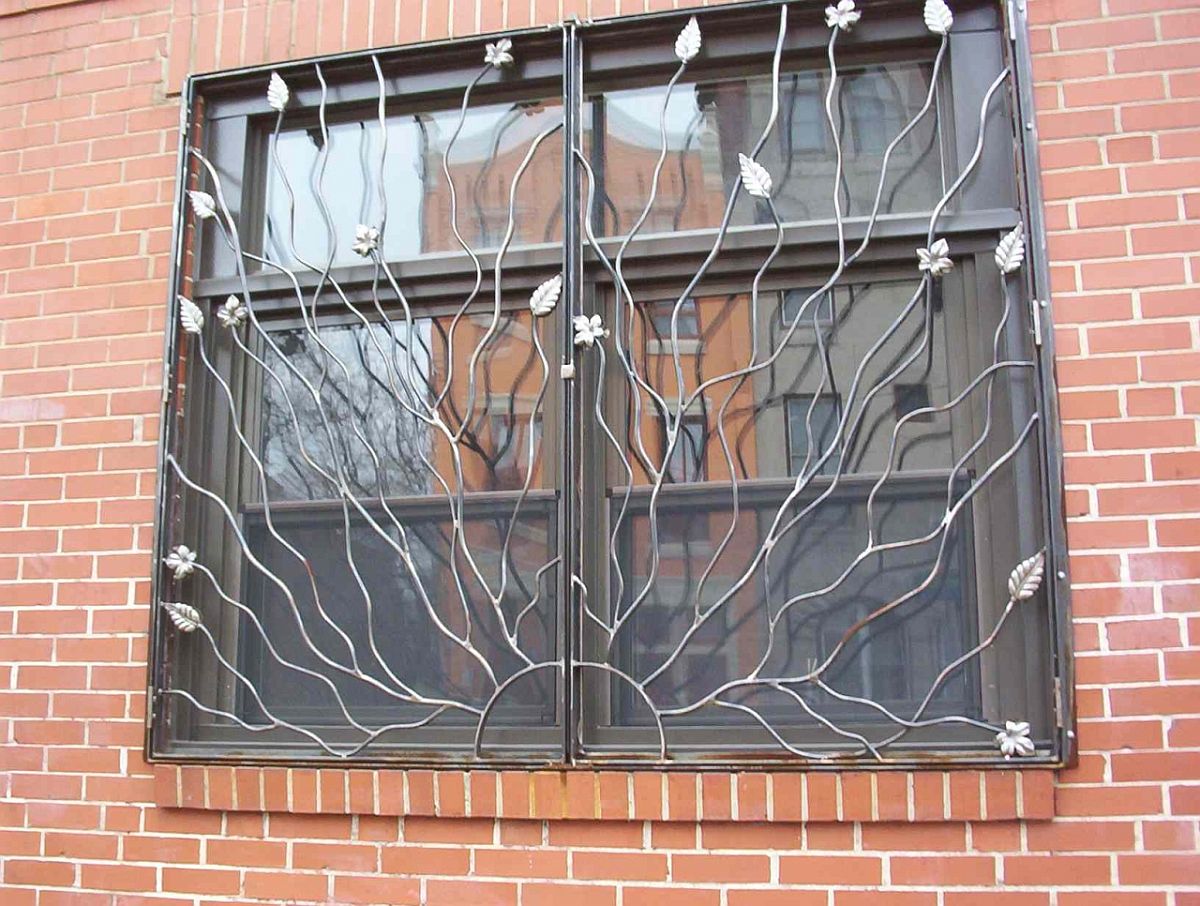

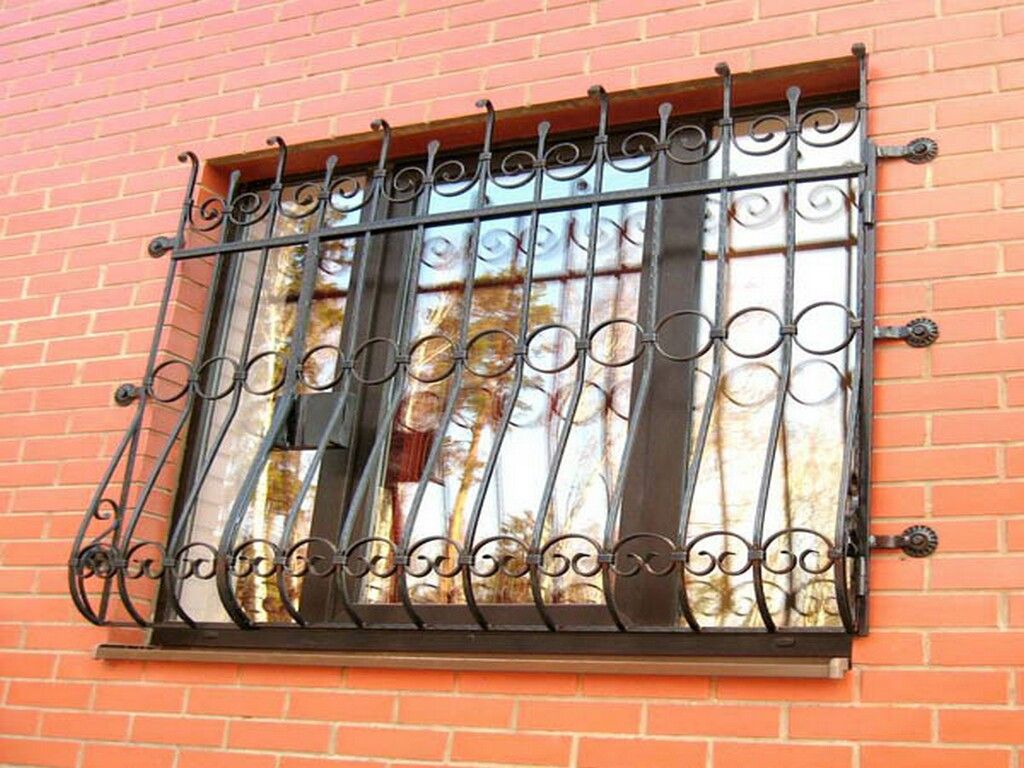

Изделия из ковки не такие востребованные по причине дороговизны. Но этот минус имеет вполне обоснованные объяснения, так как кружево из ковки, созданное по персональному заказу, впишется в любой дизайн, при этом удовлетворит все пожелания будущего хозяина.

Существует и иная разновидность решёток для дачных окон в зависимости от нюансов их установки, по этой причине если нужно купить подобные конструкции недорого, следует сделать грамотный выбор. Создаются данные конструкции из профилей металлических, которые имеют разную форму, длину, изготовителей.

Так, выбором во многом зависит от внешних характеристик и формы необходимых решёток. При правильном выборе можно изготовить эксклюзивные защитные оконные решётки и получить множество великолепных идей для обустройства необычного экстерьера.

Подходящие дачные решётки

По особенностям и варианту установки оконные элементы бывают нескольких типов.

Съёмные модели являются цельным вариантом. В критичных случаях подобную конструкцию можно убрать с окна, однако благодаря плотному закручиванию элементов, провести подобные манипуляции крайне сложно. Вероятность устранения не лучшим образом отражается на прочности изделия в дальнейшей эксплуатации.

Варианты стационарного типа можно крепить к фасаду наглухо. Подобного вида защита относится к одной из самых долговечных. Данного плана модели вскрыть практически невозможно, так как они имеют внушительную толщину, а также соответствуют требуемым нормам пожаробезопасности.

Недостаток состоит в том, что в критическом случае у хозяев не будет возможности выбраться на улицу из дома через оконный проём, поэтому лучше комбинировать подобные изделия с различными другими вариантами решёток.

Решётки распашного вида имеют одну, либо пару створок, которые при необходимости несложно устраняются. Установка изделий проводится с использованием высокопрочного крепления, которое уходит достаточно глубоко непосредственно внутрь настенной поверхности. Створка закрывается на специальную щеколду.

Если в процессе изготовления использованы мизерные прутья, то открыть подобные элементы невозможно. В данном варианте прутья перерезаются специальным инструментом для работы по металлу.

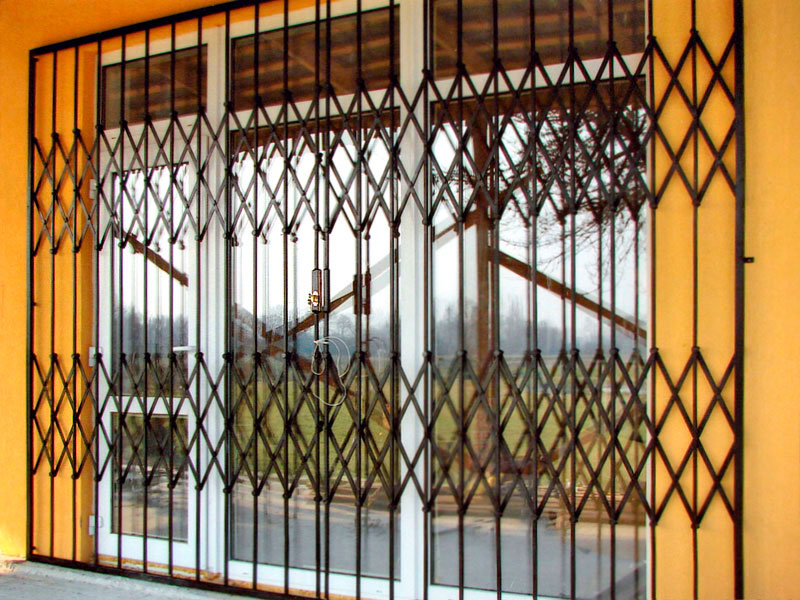

Оконные решётки раздвижные представляют собой самые удобные в эксплуатации модели. Их закрывание и открывание осуществляется достаточно просто, а необычное размещение прутьев даёт им возможность складываться по типу гармошки. Данного вида элементы надёжно защищают оконные проёмы, а также двери.

Один минус — простота оформления и невозможность создания привлекательного узора. К тому же, надёжность защиты, которую обеспечивает подобная конструкция, средняя, так как для бесперебойности функционирования механизма применяются прутья-пластины, поддающиеся беспроблемной поломке.

Виды решёток раздвижного типа

Одностворчатые. В таких конструкциях одна сторона крепится к несущей стойке, а другая — к контактной. Подобного вида вариация позволяет элементам открываться в разные стороны — неоспоримый плюс.

Двустворчатые варианты представлены в виде нескольких подвижных композиций, запирающиеся в центральной части оконного проёма, незначительно смещающиеся в одну сторону.

Композиции вертикальные оснащены створками, а также соединением крестообразного типа.

Все перечисленные оконные решётки, фото которых представлены в каталоге, создаются требуемого размера. Таким образом, данные изделия могут иметь несколько видов, однако чтобы они были полезны в использовании, следует сочетать типовые конструкции с решёткой съёмной, либо распашного типа.

Если вы желаете преобразить окна своего жилья и купить для них решётки по доступной стоимости, тогда оптимальным решением может стать приобретение кованых элементов съёмного вида. Благодаря размеру полотна можно создать эксклюзивный и привлекательный рисунок.

Особенности приобретения решёток

Как правило, изготовлением подобных конструкций занимаются специализированные фирмы, поэтому предпочтительно остановить выбор непосредственно на изделиях, которые предлагают именно они. В основном, данные компании предлагают разнообразие качественных моделей решёток для оконных дачных проёмов.

Некоторые элементы решёток из ковки являются истинным произведением искусства и производятся исключительно одарёнными мастерами. В подобных случаях необязательно обращаться в огромные фирмы, так как можно сотрудничать и с маленькой мастерской для получения прекрасного результата.

Немаловажный показатель безупречного качества создаваемых конструкций — возраст фирмы, которые изготавливают их. Всё же элементы считаются не настолько востребованными и отличаются минимальным спросом среди населения.

При необходимости установки оконных решёток сварных или другого вида, ориентируйтесь не на рекламу, а только на положительные отзывы.

Решётки своими руками: делаем грамотный выбор

Стационарные

Подобные модели отлично справляются с функцией охраны. Однако необходимо смириться с их внешней простотой и другими нюансами в виде невозможности комбинирования и невозможности снятия.

Достоинства

• Отличная защита от нежелательного проникновения в дом;
• Несложность процесса установки;
• Простота производственного процесса;
• Высокая степень надёжности в отношении безопасности.

Минусы

• Недостаточная огнеупорность;
• Внешняя простота.

Установка

Данные конструкции просты в монтаже, но при условии, если вы будете придерживаться соответствующей инструкции. При отсутствии усидчивости и свободного времени альтернативным выходом станет приобретение решёток, так как сегодняшний рынок готов предложить множество элементов из самых разнообразных современных материалов, которые привнесут в ваше жильё эстетику.

Раздвижные

Это достойный вариант для тех, кто является приверженцем эстетики, элегантной простоты. Этого типа модели отличаются рядом особенностей.

Плюсы

• Универсальность использования и удачная сочетаемость с каждым фасадом;
• Простота эксплуатации;
• Внешняя привлекательность;
• Требует минимум места;
• Многообразие модельного ряда.

Монтаж

Существует несколько главных способов установки таких конструкций — выкладка с внутренней части оконного проёма и внешняя. Первый метод достаточно удобен и весьма надёжен, так как благодаря креплению изнутри систему использовать очень просто.

Решётки, монтаж которых осуществлён изнутри, характеризуются высокой степенью безопасности в отношении нежелательного проникновения в дом, по этой причине при выборе подходящих конструкций следует уделить максимум внимания удобству в процессе эксплуатации.

Съёмные модели

Механизм элементов представлен в виде шпилек с резьбой. Подобные варианты проходят через настенную поверхность и способны удерживать пару гаек, чтобы гарантировать обеспечение надёжной преграды для нежелательных гостей.

Плюсы:

• Возможность устранения элементов;
• Недорогая ценовая категория;
• Простота проведения монтажных работ;
• Внешняя привлекательность.

Минусы: Возможность устранения для злоумышленников.

Установочный процесс

Если вы решили поставить на оконные проёмы схемного вида решётки, тогда придётся хорошо поработать, чтобы создать надёжную и красивую конструкцию. Правильный выбор в сторону конкретного вида решёток, их монтаж даст возможность владельцам строения полную безопасность, а также огромное эстетическое удовлетворение.

Фото решеток на окна

Пост опубликован: 02.12

landshaftdizajn.ru

РЕШЕТКИ НА ОКНА СВОИМИ РУКАМИ [фото, чертежи]

Цена на услугу создания оконной решетки достаточно велика, поэтому многие решают [собрать решетки на окна своими руками].

Металлические конструкции на окнах давно уже перестали быть исключительно защитным элементам жилища, теперь многие люди думают и том, чтобы внешний вид их фасада выглядел привлекательно и органично.

Это вполне можно сделать: об особенностях процесса вы узнаете в нашей статье, а фото и схемы помогут вам сделать как самую простую, так и более сложную конструкцию для вашей квартиры, дома или дачи.

Простые и раздвижные решетки

Проще всего сделать обычные решетки, в этом случае арматуру устанавливают в проемы окна, а затем на нее закрепляют прутья, которые украшают декоративными коваными деталями: пиками, корзинками или вензелями.

Смотрите на фото, как выглядит подобная конструкция.

При такой конструкции она не будет слишком тяжеловесной, а сможет даже украсить окно и придать ему необычный вид.

Чтобы сделать подобную конструкцию своими руками для дома или дачи, вам понадобятся схемы, чертежи, а из материалов – полосы и прутья из металла.

Перед началом работ нужно измерить окно, и сделать чертежи в соответствии с ним.

Поскольку большинство оконных проемов имеют стандартный размер, вы сможете найти уже готовые схемы, или немного изменить их под свои размеры.

Примеры схем вы можете увидеть на фото. Для того чтобы сделать решетку, прутья нужно согнуть, либо сложить их один на другой и приварить в местах стыка.

Чтобы вся конструкция находилась внутри и не была видна снаружи, вокруг ограждения необходимо создать каркас.

При составлении схемы решетки следите, чтобы она получилась не только нужной по размеру, но также чтобы пустоты в решетке не были слишком объемными – они должны быть такими, чтобы даже маленький и худой человек не смог через них пройти.

Иначе вся защитная необходимость в решетке отпадет, и она сможет выполнять исключительно декоративную функцию.

Таким способом делается самая простая решетка на окна, проследить весь процесс ее изготовления вы можете по видео.

Видео:

После того, как прутья приварены друг к другу, желательно дополнить конструкцию декоративными элементами – это улучшит ее внешний вид.

Места сварки чаще всего закрываются обжимками, благодаря этому они становятся практически незаметны, и не портят общий внешний вид изделия.

Скорее всего, сделать декоративные элементы самостоятельно не получится, т.к. для этого требуются навыки холодной металлической ковки, а также специализированное оборудование.

Можно оставить решетку и без декоративных элементов, если вам важнее просто защитить жилище или, например, дачу от непрошенных гостей, а не украсить фасад.

В ином же случае лучше заказать изготовление дополнительных элементов, либо решетки целиком у профессионалов.

Сделать раздвижную решетку самостоятельно будет гораздо сложнее, но тоже возможно.

Некоторые этапы работ будут аналогичны созданию обычной конструкции, главная же сложность в изготовлении такой решетки в том, чтобы изготовить ее механическую часть.

Каждая секция такой решетки должна быть способна не только сложиться, но и при необходимости перемещаться.

Такая защитная установка состоит из двух элементов: рамы и непосредственно решетки. Рама выступает в качестве направляющей, а также каркаса для удерживания конструкции.

Элемент решетки в такой конструкции разбивают на секции, которые соединяются друг с другом, но не ограничивают в движении.

Такие конструкции обязательно оснащены роликовым механизмом, благодаря которому ее можно передвигать.

Чтобы сделать складной механизм решетки, вам понадобятся пластины в количестве двух штук, которые фиксируются между прутьями.

В пластинах просверливаются отверстия с обоих концов и по центру, а затем их соединяют в этих местах с помощью специальных заклепок.

В центральных местах соединения должна быть установлена вертикальная стойка. Ею должны быть оснащены все три механизма. При этом при крепеже пластин они должны быть раздвинуты.

Смотрите на фото вариант устройства раздвижной решетки

 Следующим этапом нужно соединить заклепками крайние пластины. По краям створок предварительно устанавливают подшипники и направляющие, чтобы сделать конструкцию подвижной.

Последним этапом устанавливают замок или другой закрывающий элемент – для этого подойдет даже обычный шпингалет или дверной замок.

Создание такой конструкции непросто, вам понадобятся схемы и фото в работе, а если подобного опыта у вас нет, то лучше остановиться на обычной решетке.

Как установить решетку?

Этап правильной установки конструкции не менее важен, чем ее создание. Сделать это можно двумя способами: присоединить решетку к торцам проема окна, либо наложить ее сверху на проем.

Для кирпичных и бетонных строений перед установкой конструкции требуется установить в оконный проем несколько металлических штырей.

При этом в установленном виде они должны выступать за проем на несколько см. Решетку нужно фиксировать на концы установленных штырей.

Если строение деревянное, то на окна нужно установить проушины.

В них есть специальные отверстия, через которые можно зафиксировать решетку на торцы окна с помощью шурупов.

В дачных или частных домах, сделанных из бруса, можно устанавливать конструкцию внакладку, предварительно сделав для нее отверстия в нужных местах стены.

Для большей прочности решетки, для ее фиксации можно использовать сквозные болты.

Такой способ крепления наиболее приемлем, т.к. считается самым надежным, однако использовать его можно только в домах, где стены достаточно толстые, т.к. тонкие конструкции такой нагрузки просто не выдержат.

Существуют и другие способы установки. Первым делом нужно сделать разметку рамы и отметить места крепления решетки.

Затем в этих местах нужно сделать отверстия (лучше всего использовать для этого перфоратор). На конструкции нужно зафиксировать стержни, устанавливая их снизу вверх.

Видео:

Теперь нужно приварить решетку. Такой способ фиксации самый надежный – можно не сомневаться, что она отойдет от окна.

Устанавливать таким образом можно как обычную конструкцию, так и раздвижную.

Если ваша раздвижная решетка оснащена петлями, то устанавливать ее нужно осторожно, чтобы они не повредились.

В противном случае открыть и закрыть ее будет невозможно, раздвижная конструкция превратится в обычную стационарную.

Самостоятельно проще всего поставить съемную решетку – ее закрепляют с помощью специальных крючков, однако такой способ подходит только для конструкций с минимальным весом.

Кроме того, надежной защитой она не является, особенно, если речь идет о раздвижной решетке.

Наиболее надежными считаются установленные решетки на окна своими руками, которые будут находиться внутри комнаты, а не снаружи.

Вы можете увидеть, что все официальные учреждения оснащены именно такими видами конструкций.

Вскрыть такой объект гораздо сложнее, но и установить такую решетку самостоятельно будет сложно, поскольку для этого нужно переделать оконные откосы, которые неминуемо будут повреждены в процессе установки.

Все это требует дополнительных финансовых и физических усилий.

Процесс установки решетки можно увидеть на фото.

Финишная отделка

Установленная конструкция обязательно нуждается в дополнительной обработке – как минимум, покраске. А лучше также обработать ее антисептиком, который защитит металл от коррозии.

С помощью краски можно скрыть места сварки, особенно это актуально, если вы отказались от декоративных элементов, которыми можно их скрыть.

Краска также служит защитным покрытием, которое защищает металл от погодного воздействия и влажности, таким образом, продлевая срок эксплуатации конструкции.

На фото можно увидеть вариант оформления решетки.

Для раздвижных конструкций нужно дополнительно установить полозья, с помощью которых она сможет двигаться.

Для раздвижных решеток обязательно оборудование защитным от взлома механизмом, поскольку вскрыть такую конструкцию гораздо проще, чем стационарную.

Полозья также можно визуально скрыть с помощью декоративных элементов, например, цветочных горшков.

rezhemmetall.ru

Решетки на окна своими руками

Собственная безопасность и безопасность семьи должна быть на первом месте. Добиться безопасности можно различными способами. Одни из них – установка решеток на окно, особенно это касается тех квартир, которые находятся на первом этаже. Кроме квартир, решетки могут понадобиться в загородных домах, а также на дачах. Сделать их можно самостоятельно, обладая требуемыми навыками. В статье будут рассмотрены возможные варианты решеток, изготовление эскиза, процесс сборки и монтажа.

Какими бывают решетки

Решетки делятся на группы в зависимости от способа и вида изготовления. По конструктивным особенностям можно выделить:

• глухие;
• раздвижные;
• распашные;
• откидные.

Глухие решетки встречаются чаще всего. Их особенностью является то, что они не открываются никаким образом. Представляют собой такие решетки прочную монолитную металлическую конструкцию, которая закрепляется на окно. Из положительных моментов можно выделить прочность и высокий уровень защиты. Но если речь идет о пожарной безопасности, то решетки такого типа не являются лучшим вариантом. Они блокируют возможность эвакуации во время пожара или другой непредвиденной ситуации. Раздвижные решетки имеют интересную конструкцию. Она является одной из самых сложных для самостоятельного изготовления. Конструкция такой решетки представляет собой пересечение многих металлических пластин, которые соединяются между собой подвижно. Часто такие решетки использую не только на окнах, но и на дверях. Они прекрасно защищают витрины магазинов от мародеров.

Распашная решетка в плане пожарной безопасности намного выгоднее. Конструкция может быть оборудована одной или несколькими створками. Такая конструкция чаще всего представляет собой металлическую раму, которая монтируется на окно, а с помощью петель к ней крепятся створки. Фиксация створок в закрытом положении осуществляется с помощью навесного или другого замка. Откидные решетки также являются интересным решением с точки зрения пожарной безопасности. По внешнему виду они практически ничем не отличаются от глухих, но изнутри фиксаторы могут быть отщелкнуты, чтобы вытолкнуть решетку наружу.

Обратите внимание! Распашная решетка может быть взломана легче, чем глухая. Это связано с тем, что замок и петли находятся в доступности злоумышленнику. Чтобы исправить ситуацию, необходимо предусмотреть скрытый вариант установки этих модулей в решетке.

По способу изготовления решетки можно разделить на:

• сварные;
• сварные с ковкой;
• кованные;
• литые.

Сварной вариант решетки для окон является самым простым в изготовлении, а также имеет невысокую стоимость. Такие решетки сложно назвать произведением искусства, но они отлично выполняют свою задачу. Чаще всего такие решения применяются в дачных домах, где не требуется особая эстетика. Вторая категория решеток изготавливается похожим методом, но в ней есть элементы ковки. Это, например, могут быть какие-либо узоры или цветы, которые скрашивают чопорность решения. Полностью кованные решетки не исключают использования при производстве сварных швов. Смотрятся такие изделия просто великолепно, поэтому часто их используют на особняках и в загородных домах. Минусом таких решеток является высокая стоимость на производство. Литые решетки могут быть изготовлены из чугуна в заводских условиях. Их недостатком является значительный вес и высокая стоимость.

Предназначение решеток

Решетки отличаются не только по конструктивным особенностям или способу изготовления, но и по предназначению. Вот три основных класса конструкций:

• декоративные;
• охранно-декоративные;
• охранные.

Первый вид металлической конструкции не имеет своей целью выполнять защитные функции. Такие изделия монтируются для того чтобы подчеркнуть внешний вид здания. Ко второму виду решеток можно отнести конструкции с элементами ковки и кованные. Они являются украшением, а также выполняют защитную функцию. К охранным относятся обычные металлические сварные конструкции. Но отличие также лежит в толщине используемого материала. Для первого варианта диаметр арматуры может составлять всего 1 см, а в последнем уже от 2 см.

Способы фиксации в проем

Решетки монтируются на окна различным способом. Некоторые хозяева предпочитают использовать внутреннее крепление. Оно подразумевает расположение конструкции непосредственно в оконном проеме. Этот способ несколько сложнее, но более надежен для взлома. Другой вариант внутреннего монтажа подразумевает расположение конструкции внутри помещения или между двумя окнами. Он является не таким громоздким, но не совсем удобен в использовании. Другой вид монтажа называется наружным. При этом конструкция крепится не в проеме, а к внешним стенам. Преимуществом такого способа является дополнительное пространство на отливе, которое можно использовать для расположения цветов и других предметов. Из недостатков стоит выделить необходимость ответственного подхода к монтажу, т. к. крепежные элементы могут быть легко демонтированы.

Проектирование собственного варианта

Проектирование собственной конструкции начинается с выполнения замеров. В этом случае понадобится рулетка. Хорошо, если доступ к окну есть снаружи здания, тогда замеры будут более точными. До проведения замеров, необходимо точно определиться с тем, как будет выполнена установка конструкции. Если был выбран наружный монтаж, тогда необходимо сделать пометки, до каких пор будет смонтировано изделие и, уже отталкиваясь от них, производить расчеты. Далее потребуется лист бумаги, карандаш и немного воображения. Масштаб можно соблюдать только для сложных конструкций, где будет иметь значение место расположения отдельных элементов.

Когда этого не предусматривается, конечные размеры просто наносятся на подготовленный чертеж. Стоит помнить, что чертеж в масштабе облегчит задачу по подсчетам требуемого материала. Лучше использовать листок в клетку, так будет проще сориентироваться. В эскизе важно предусмотреть небольшие распорки, которые будут выполнять роль ребер жесткости. Если чертеж уже готов, тогда можно приступать к выбору арматуры, из которой будет изготовлена решетка. Для охранно-декоративной конструкции можно использовать квадрат с размерами 12×12 мм, если это кругляк, то его диаметр может быть таким же. Основа или каркас изготавливается из уголка или квадратного профиля. Чаще используется первый с размерами 50×50 мм, подойдет также уголок с неравномерными сторонами, если он уже есть в наличии.

Обратите внимание! В зависимости от выбранной конструкции могут понадобиться петли для подвешивания, держатели для замков и другие компоненты.

Требуемый инструмент

Для тех, кто занимается ремонтными работами не будет проблем с подготовкой требуемого инструмента. Понадобятся следующие единицы:

• болгарка или сабельная пила;
• сварочный аппарат;
• мелок для разметки;
• рулетка;
• металлический угольник;
• молоток;
• щетка;
• грунтовка;
• краска;
• кисть;
• крепежи;
• растворитель;
• перфоратор.

Не каждый имеет в своем распоряжении сварочный аппарат, поэтому его можно взять напрокат в строительном магазине.

Процесс изготовления

Глухая конструкция используется чаще всего, поэтому стоит рассмотреть процесс ее изготовления. Кроме того, именно такая решетка может послужить основой для створчатой конструкции.

Глухая конструкция

Первым делом при изготовлении глухой конструкции, необходимо сделать качественную раму. Для нее можно воспользоваться уголком, о котором было сказано выше. По нарисованному образцу делается нарезка основных четырех элементов, которые составят каркас. Аккуратнее будет смотреться вариант их крепления между собой с запилом на 45 градусов. С помощью транспортира или методом проведения диагонали в квадрате делается разметка требуемого угла. Болгаркой выполняется рез, при этом необходимо сделать зазор на толщину диска, чтобы заготовка не получилась укороченной.

Сварочные работы проще всего будет проводить с использованием специальных угловых струбцин, но они не всегда бывают доступным, поэтому одну из заготовок можно зажать в тиски, а вторая удерживается помощником. Не следует сразу наваривать полный шов, достаточно будет сделать несколько небольших прихваток. После этого проверяется прямой угол, если все в порядке, тогда можно производить окончательное сваривание. Эту процедуру стоит повторить для всех углов. После этого важно посмотреть на плоскость основы, чтобы ее не повело.

Далее выполняется заполнение для каркаса. Арматура нарезается на требуемые части и приваривается внутрь каркаса. Для увеличения прочности всей конструкции к ней можно приварить поперечные или продольные перемычки. После полной сборки можно приступить к монтажу конструкции. Если она будет находиться внутри оконного проема, тогда есть смысл заранее просверлить в отверстия в боковых гранях уголка для крепежа. Расположение отверстий переносится на откосы и в откосах сверлятся отверстия на требуемую глубину. В решетки и стены вставляются анкерные дюбели и производится крепление. Чтобы изделие невозможно было демонтировать гаечным ключом, необходимо сделать прихватки гаек к основе. После этого решетку можно прогрунтовать и покрасить. Вариант изготовления красивой конструкции можно оценить в видео.

Распашная решетка

Распашная решетка для окна изготавливается похожим образом. Понадобится основная рама и рама для створок. Основная рама решетки может быть изготовлена из уголка, как и в предыдущем случае, а для рамы створок можно воспользоваться квадратом, который будет израсходован на перемычки. Если материал для створок решетки имеет небольшой диаметр, тогда нет смысл резать углы заготовок под 45 градусов. После подготовки элементов решетки привариваются петли для створок. Их стоит приварить прихватками, после чего наложить полный шов. Когда петли створок находятся на своих местах, можно приступать к заполнению пространства внутри створок.

Кроме поперечных и продольных планок, можно использовать элементы холодной ковки. Они представляют собой заранее изготовленные компоненты, которые можно приварить на решетку. Привариваются эти компоненты, на финишном этапе подготовки решетки. Фиксация готовой конструкции к стене производится похожим способом, как и предыдущий вариант. Если она будет установлена снаружи, тогда важно это учесть в размерах. Для фиксации в стену заранее устанавливаются металлические штыри, к которым приваривается готовая конструкция. Вместо навесного замка, можно предусмотреть такой, который можно будет открыть только изнутри.

Если монтаж решетки будет производиться на значительной высоте, тогда стоит заранее позаботиться о соблюдении мер безопасности. Решетку можно подавать сверху на веревках, чтобы ее было легче удерживать. Монтажнику и помощнику можно расположиться на стремянках или на специальных помостах. В этом случае будет удобнее использовать инверторный сварочный аппарат, т. к. он имеет небольшой вес и его легко взять с собой. Чтобы не тягаться с проводами, можно воспользоваться аккумуляторным перфоратором при монтаже решетки. Первичную покраску можно осуществить еще до установки конструкции, а финишную уже после, т. к. потребуется подкрашивать сварные швы.

Обратите внимание! Распашная решетка будет особенно востребована в комнате для детей, чтобы родители могли получить доступ в любой ситуации.

Резюме

Оконная решетка является неотъемлемой конструкцией для обеспечения безопасности. Но ее нельзя рассматривать как единственное средство защиты. В местности, где высокий уровень преступности, потребуется установка охранной системы, которая будет отслеживать периметр. Решетки на окна могут быть установлены на балконы или лоджии, т. к. через них легко получить доступ квартиру. В этом случае конструкция монтируется с внешней стороны с небольшим зазором.

Отправить комментарий

2proraba.com

Решетки на окна чертежи с размерами. Оконные решетки своими руками

Решетки на окнах загородного дома или квартиры на первом этаже – это не только гарантия безопасности и неприкосновенности жилища. Решетки могут стать декоративным элементом, украшающим окна и придающим ему шарм и индивидуальность. Конечно, заказ решеток, особенно если речь идет о нескольких окнах – дело недешевое. Но, имея некоторые навыки работы с металлом и сварочным аппаратом, их вполне можно сделать своими руками.

Разновидности защитных решеток на окна

Решетки могут быть как глухими, жестко закрепленными в стене, так и распашными, и раздвижными, запирающимися изнутри. Первый вариант хоть и является хорошей защитой от воров, но с точки зрения пожарной безопасности не всегда приемлем. Сплошные несъемные решетки в случае пожара могут стать непреодолимым препятствием, поэтому устанавливать их можно только в тех зданиях и помещениях, которые имеют два независимых выхода.

Раздвижные решетки, как правило, покупают уже готовыми – их изготовление требует высокой точности и подвижности конструкции. Сэкономить в этом случае можно разве что на самостоятельной установке, технология которой мало отличается от установки распашных решеток.

Распашные решетки – пожалуй, самая простая в установке и самостоятельном изготовлении, и вместе с тем удобная и безопасная разновидность решеток на окна, которую можно успешно выполнить своими руками. Распашные решетки выполняют запирающимися изнутри на врезной замок. Материал для изготовления решеток может быть различным: пруток, металлическая лента, кованые декоративные элементы. Наиболее просты в выполнении решетки из прутка, выполненные с применением сварки. О технологии их изготовления и пойдет речь.

Подготовительные работы

Из инструмента и вспомогательных материалов вам потребуются:

• Болгарка и круги по металлу;
• Сварочный аппарат;
• Перфоратор с диаметром бура на 1-2 мм меньше диаметра рифленого прутка для штифтов;
• Молоток;
• Обрезки уголка или металлической полосы для крепления навесных петель;
• Грунтовка и краска по металлу.

Технология выполнения решеток

1. Подготовленный материал нарезают по эскизу. При необходимости создать сложный рисунок пруток изгибают. Удобнее это делать по заранее изготовленному шаблону. Для скругленных элементов можно использовать металлическую трубу подходящего диаметра. Если рисунок решеток повторяется в зеркальном отображении – не забудьте об этом при подготовке деталей.
2. Сваривают решетку по эскизу. Делать это удобно на ровной поверхности, например, на металлическом верстаке или бетонной площадке. Сварку начинают с каркаса или крайних элементов, прихватывая их на точечную сварку. После этого замеряют решетки, сравнивают диагонали, и если полученный результат соответствует эскизу, продолжают сборку решеток.
3. Если решетка выполняется без каркаса, в месте установки петель и замка к прутку решетки необходимо приварить отрезки металлической ленты или уголка. Также приваривают на одну из решеток стальную полосу, к которой крепят замок с вертикальными ригелями.
4. Закрепляют в откосах окна штифты. Для этого готовые решетки прикладывают к окну, выравнивают, размечают места установки штифтов с учетом закрепления навесных петель. Для закрепления двухстворчатых решеток достаточно 8 штифтов – по два с каждой стороны окна, сверху и снизу.
5. Перфоратором сверлят в откосах отверстия глубиной 10-15 см. В них вбивают штифты из рифленого прутка так, чтобы на поверхности оставалось по 2-3 см прутка. При необходимости его можно подрезать болгаркой. На пруток наваривают уголок или металлическую ленту в виде каркаса.
6. Приваривают петли так, чтобы они были направлены встречно – это сделает решетку несъемной. Вставляют в петли ответную часть, прикладывают решетки и по месту приваривают их к петлям.
7. Все металлические элементы зачищают от окалины, покрывают грунтовкой, а после ее высыхания – краской по металлу.

Решетки на окна могут стать настоящим украшением ваших окон, если проявить немного фантазии. При покраске можно покрыть их полностью или частично слоем патины, создав тем самым решетки «под старину». Можно закрепить на них кованые элементы с цветочными мотивами или орнаментом. В нижней части решеток можно также сделать кронштейны под цветочные ящики. При этом главное – помнить, что конструкция при этом должна выполнять свою основную функцию и защищать от непрошеных гостей.

Собственная безопасность и безопасность семьи должна быть на первом месте. Добиться безопасности можно различными способами. Одни из них — установка решеток на окно, особенно это касается тех квартир, которые находятся на первом этаже. Кроме квартир, решетки могут понадобиться в загородных домах, а также на дачах. Сделать их можно самостоятельно, обладая требуемыми навыками. В статье будут рассмотрены возможные варианты решеток, изготовление эскиза, процесс сборки и монтажа.

Какими бывают решетки

Решетки делятся на группы в зависимости от способа и вида изготовления. По конструктивным особенностям можно выделить:

• глухие;
• раздвижные;
• распашные;
• откидные.

Глухие решетки встречаются чаще всего. Их особенностью является то, что они не открываются никаким образом. Представляют собой такие решетки прочную монолитную металлическую конструкцию, которая закрепляется на окно. Из положительных моментов можно выделить прочность и высокий уровень защиты. Но если речь идет о пожарной безопасности, то решетки такого типа не являются лучшим вариантом. Они блокируют возможность эвакуации во время пожара или другой непредвиденной ситуации. Раздвижные решетки имеют интересную конструкцию. Она является одной из самых сложных для самостоятельного изготовления. Конструкция такой решетки представляет собой пересечение многих металлических пластин, которые соединяются между собой подвижно. Часто такие решетки использую не только на окнах, но и на дверях. Они прекрасно защищают витрины магазинов от мародеров.

Распашная решетка в плане пожарной безопасности намного выгоднее. Конструкция может быть оборудована одной или несколькими створками. Такая конструкция чаще всего представляет собой металлическую раму, которая монтируется на окно, а с помощью петель к ней крепятся створки. Фиксация створок в закрытом положении осуществляется с помощью навесного или другого замка. Откидные решетки также являются интересным решением с точки зрения пожарной безопасности. По внешнему виду они практически ничем не отличаются от глухих, но изнутри фиксаторы могут быть отщелкнуты, чтобы вытолкнуть решетку наружу.

Обратите внимание! Распашная решетка может быть взломана легче, чем глухая. Это связано с тем, что замок и петли находятся в доступности злоумышленнику. Чтобы исправить ситуацию, необходимо предусмотреть скрытый вариант установки этих модулей в решетке.

По способу изготовления решетки можно разделить на:

• сварные;
• сварные с ковкой;
• кованные;
• литые.

Сварной вариант решетки для окон является самым простым в изготовлении, а также имеет невысокую стоимость. Такие решетки сложно назвать произведением искусства, но они отлично выполняют свою задачу. Чаще всего такие решения применяются в дачных домах, где не требуется особая эстетика. Вторая категория решеток изготавливается похожим методом, но в ней есть элементы ковки. Это, например, могут быть какие-либо узоры или цветы, которые скрашивают чопорность решения. Полностью кованные решетки не исключают использования при производстве сварных швов. Смотрятся такие изделия просто великолепно, поэтому часто их используют на особняках и в загородных домах. Минусом таких решеток является высокая стоимость на производство. Литые решетки могут быть изготовлены из чу

www.kalinark.ru

Решетки на окна своими руками Технология, эскизы,методика изготовления

Решетки на окнах загородного дома или квартиры на первом этаже – это не только гарантия безопасности и неприкосновенности жилища. Решетки могут стать декоративным элементом, украшающим окна и придающим ему шарм и индивидуальность. Конечно, заказ решеток, особенно если речь идет о нескольких окнах – дело недешевое. Но, имея некоторые навыки работы с металлом и сварочным аппаратом, их вполне можно сделать своими руками.

Решетки на окна для загородного дома своими руками

Разновидности защитных решеток на окна

Решетки могут быть как глухими, жестко закрепленными в стене, так и распашными, и раздвижными, запирающимися изнутри. Первый вариант хоть и является хорошей защитой от воров, но с точки зрения пожарной безопасности не всегда приемлем. Сплошные несъемные решетки в случае пожара могут стать непреодолимым препятствием, поэтому устанавливать их можно только в тех зданиях и помещениях, которые имеют два независимых выхода.

Решетки могут быть как глухими так и распашными

Раздвижные решетки, как правило, покупают уже готовыми – их изготовление требует высокой точности и подвижности конструкции. Сэкономить в этом случае можно разве что на самостоятельной установке, технология которой мало отличается от установки распашных решеток.

Раздвижные решетки на окна

Распашные решетки – пожалуй, самая простая в установке и самостоятельном изготовлении, и вместе с тем удобная и безопасная разновидность решеток на окна, которую можно успешно выполнить своими руками. Распашные решетки выполняют запирающимися изнутри на врезной замок. Материал для изготовления решеток может быть различным: пруток, металлическая лента, кованые декоративные элементы. Наиболее просты в выполнении решетки из прутка, выполненные с применением сварки. О технологии их изготовления и пойдет речь.

Распашные решетки на окна

Подготовительные работы

1. До начала работ необходимо снять замеры с окон. Ширина решеток равна ширине оконного проема минус 5-6 см. Высота решеток может быть чуть ниже окна, при этом зазор между решетками и оконным проемом должен быть таким, чтобы пролезть через него было невозможно.
2. После выполнения замеров выполняют эскиз в масштабе, где прорисовывают основные и декоративные элементы. Если решетки имеют сложный рисунок, необходимо замерить на чертеже самые большие отверстия и, умножив результаты замеров на масштаб, выяснить их реальный размер, чтобы после изготовления не оказалось, что через них возможно проникновение в дом злоумышленника.
3. Если распашные решетки изготовляют из двух створок, необходимо предусмотреть на каждой створке место крепления замка. Можно выполнить одну створку жестко закрепленной, а вторую – распашной, что сделает конструкцию более жесткой при соблюдении пожарной безопасности. При этом распашная створка должна располагаться у полностью открывающейся створки окна.

   Образец распашной решетки из двух створок

4. Составляя эскиз, необходимо помнить: для того, чтобы решетки не перекашивало, они должны иметь достаточное количество ребер жесткости. Удобнее выполнить их в каркасе из уголка, соединив уголок прутком. Более ажурные решетки сложной формы выполняют с учетом этого требования: они должны содержать вертикальные и горизонтальные элементы, соединенные в максимально возможном количестве точек.
5. После выполнения эскиза рассчитывают необходимое количество материала: прутка и уголка для решеток, рифленого прутка для штифтов, закрепляемых в стене, а также количество декоративных и запорных элементов, а также навесных петель.

Из инструмента и вспомогательных материалов вам потребуются:

• Болгарка и круги по металлу;
• Сварочный аппарат;
• Перфоратор с диаметром бура на 1-2 мм меньше диаметра рифленого прутка для штифтов;
• Молоток;
• Обрезки уголка или металлической полосы для крепления навесных петель;
• Грунтовка и краска по металлу.

Технология выполнения решеток

1. Подготовленный материал нарезают по эскизу. При необходимости создать сложный рисунок пруток изгибают. Удобнее это делать по заранее изготовленному шаблону. Для скругленных элементов можно использовать металлическую трубу подходящего диаметра. Если рисунок решеток повторяется в зеркальном отображении – не забудьте об этом при подготовке деталей.
2. Сваривают решетку по эскизу. Делать это удобно на ровной поверхности, например, на металлическом верстаке или бетонной площадке. Сварку начинают с каркаса или крайних элементов, прихватывая их на точечную сварку. После этого замеряют решетки, сравнивают диагонали, и если полученный результат соответствует эскизу, продолжают сборку решеток.
3. Если решетка выполняется без каркаса, в месте установки петель и замка к прутку решетки необходимо приварить отрезки металлической ленты или уголка. Также приваривают на одну из решеток стальную полосу, к которой крепят замок с вертикальными ригелями.
4. Закрепляют в откосах окна штифты. Для этого готовые решетки прикладывают к окну, выравнивают, размечают места установки штифтов с учетом закрепления навесных петель. Для закрепления двухстворчатых решеток достаточно 8 штифтов – по два с каждой стороны окна, сверху и снизу.
5. Перфоратором сверлят в откосах отверстия глубиной 10-15 см. В них вбивают штифты из рифленого прутка так, чтобы на поверхности оставалось по 2-3 см прутка. При необходимости его можно подрезать болгаркой. На пруток наваривают уголок или металлическую ленту в виде каркаса.
6. Приваривают петли так, чтобы они были направлены встречно – это сделает решетку несъемной. Вставляют в петли ответную часть, прикладывают решетки и по месту приваривают их к петлям.
7. Все металлические элементы зачищают от окалины, покрывают грунтовкой, а после ее высыхания – краской по металлу.

Решетки на окна могут стать настоящим украшением ваших окон, если проявить немного фантазии. При покраске можно покрыть их полностью или частично слоем патины, создав тем самым решетки «под старину». Можно закрепить на них кованые элементы с цветочными мотивами или орнаментом. В нижней части решеток можно также сделать кронштейны под цветочные ящики. При этом главное – помнить, что конструкция при этом должна выполнять свою основную функцию и защищать от непрошеных гостей.

stroyvopros.net

технология и инструкция :: SYL.ru

Каждый, кто заботится о безопасности собственного жилья, скорее всего, задумывается об установке решеток на окна. На сегодняшний день они стали востребованными не только среди жителей первых этажей, но и у тех, кто живет выше. Ворам под силу проникнуть через окно практически в любую квартиру. Проще всего обратиться за услугами к профессионалам, но это обойдется достаточно дорого, тем более что всегда можно поставить решетки на окна своими руками. Это на самом деле не так трудно, как может показаться на первый взгляд.

Технология

В данном сегменте рынка представлено огромное количество моделей, которые придутся по вкусу даже самым капризным потребителям. Различные подвиды в основном зависят от стоимости и методов производства.

1. Сваренные решетки являются самым бюджетным вариантом защиты помещения. Раньше такие модели были однотипными и практически не отличались друг от друга. Со временем их ассортимент расширился. Благодаря этой технике можно изготовить изделие любого дизайна, которое будет способно поддержать общий стиль здания. Подобные конструкции отличаются сочетанием правильных форм и полной симметрией.

2. Ковка отличается от предыдущего метода степенью надежности и прочностью конструкции. Такую решетку на окно сделать своими руками сложнее, но все же, при наличии необходимых инструментов, это возможно. Кованые решетки гарантируют, что такая защита не будет повреждена влиянием погодных условий, и достаточно долго прослужит своим хозяевам. Их ассортимент очень разнообразен, и каждый может выбрать подходящий вариант для себя. Подобные модели станут изюминкой и украшением для фасада здания, которое не только защищает его, но и придает некоторую изысканность и шарм.

Виды

Эстетическая красота, конечно же, важна, но также весомое значение имеет монтаж изделия. Ведь от того, как именно будет расположена решетка на окна своими руками, зависит безопасность дома и его жителей.

1. Съемные — при их установке используются различного диаметра болты. Такие крепления нельзя назвать сильно надежными, они часто начинают деформироваться практически сразу после монтажа. Чаще всего подобные варианты применяют для обеспечения безопасности магазинов. Это очень удобно, так как днем их можно вообще снять, чтобы они не мешали, а после закрытия снова поставить для сохранности имущества.

2. Стационарные — такие устройства считаются очень надежными и долговечными, а вероятность того, что они деформируются, минимальна, так как они меньше подвержены механическому воздействию.

Конструкция

При установке решеток на окна своими руками, фото которых возможно увидеть далее, требуется определиться со способом их открывания.

1. Распашные — основными элементами тут являются створка и рама, которая крепится в оконный проем, а затем, при помощи специальных петель, в нее устанавливаются дверцы. Благодаря такой системе решетки можно открывать в любое время при необходимости. Защиту от проникновения извне обеспечивает врезной или навесной замок, который монтируется на две створки либо только на раму.

2. Раздвижные решетки на окна своими руками, фото которых представлено в статье, работают по принципу смещения створок в стороны. Для их установки понадобиться закрепленная в проеме рама. Для фиксации чаще всего используется закрывающийся механизм или встроенный замок.

Решетки для детской безопасности

Для сохранности жизни малышей, живущих в квартирах, расположенных в многоэтажных домах, профессионалы рекомендуют устанавливать решетки на пластиковые окна, своими руками сделанные или при содействии фирм-производителей. По составу такая защита похожа на материал профиля данной оконной конструкции.

Отличительными чертами таких сооружений являются следующие характеристики:

• прутья должны быть с округленными краями без декоративных и острых элементов, которые часто можно увидеть на кованых конструкциях;
• максимальное расстояние, которое может присутствовать между прутьями, составляет 10 см, так как эта дистанция позволяет обеспечить защиту от проникновения головы ребенка между элементами решетки;
• такими предохранителями ограждается все пространство оконного проема без исключения.

Еще одним немаловажным преимуществом решеток на окна от детей (своими руками такие конструкции можно собрать без особого труда) считается возможность беспроблемного демонтажа всей конструкции. После того как ребятишки подрастут, защиту можно снять, а место крепления декорируется заглушками из пластика.

Инструменты

Для того чтобы установить решетку на окна своими руками, необходимы следующие приспособления:

• электросварка;
• электроболгарка;
• обычный молоток;
• дрель, в которой присутствует функция отбоя и набор сверл для работы по камню и металлу.

Материалы

Для дальнейшей работы чаще всего используются следующие профили:

• прут;
• квадрат;
• полосы;
• комбинированный профиль.

Самой экономически выгодной и легкой в работе считается полоса, ведь она очень просто режется, гнется и закручивается. Но такие решетки на окна своими руками имеют менее прочную конструкцию и нечасто отличаются высокохудожественным и оригинальным оформлением.

Благодаря использованию прутка и металлического квадрата есть возможность изготовить более жесткую решетку. Причем немало умельцев формируют из них настоящие произведения искусства, которые украшают многие здания.

Рамы для решеток монтируются из уголка 35*35-50*50 мм, изредка выполняются с использованием труб или широких полос.

Для более эстетичного вида решетки на окна преимущественно не изготавливают из одного и того же материала, а подбирают несколько различных профилей, что позволяет проявить мастеру творчество и фантазию.

Критерии выбора

Безопасность и удобство эксплуатации защиты зависят от ее конструкции и типа. Оттого к моменту их выбора необходимо отнестись достаточно ответственно. Для того чтобы точно принять правильное решение, можно воспользоваться следующими рекомендациями.

1. Фасад здания должен остаться по-прежнему эстетичным, поэтому установленные решетки на окна своими руками обязаны в него вписаться гармонично и логично.

2. Вес конструкции не должен превышать несущие способности стен, так как может произойти их разрушение или обвал.

3. Толщина арматуры подбирается таким образом, чтобы она не стала серьезным препятствием для поступающего в помещение света, одновременно она должна быть достаточно прочной.

4. Решетки не могут мешать функционалу окон.

5. Монтаж конструкции должен быть относительно простым, при этом система его крепежей требует к себе особого внимания.

Замеры

Для того чтобы установить решетки на окно своими руками без сварки и с ней, необходимо провести подготовительные работы и определиться с размерами защиты. Для этого полностью вымеряется окно, а полученные данные фиксируются на бумаге. Также необходимо учитывать расположение будущей конструкции, ее глубину относительно окна. Решетка может находиться как внутри оконного проема, так и снаружи.

Инструкция для выполнения работы

1. Выбранный материал нарезается по заготовленному эскизу. Когда есть необходимость создать замысловатый рисунок, пруток изгибается, поэтому рекомендуется заранее подготовить шаблон. Для закругленных элементов можно использовать трубу подходящего диаметра.

2. Для сварки также требуется эскиз. Выполнять конструкцию удобнее на ровной плоскости, к примеру, на бетонной площадке или верстаке. Изначально изготавливается каркас и крайние элементы, после чего все прихватывается точечной сваркой.

3. Если для изготовления решеток на окна своими руками не используется каркас, то в месте монтажа замка и петель к прутку необходимо установить металлические уголки или ленты.

4. В откосах окна требуется закрепить штифты. Для этого подготовленные конструкции прикладываются к окну, выравниваются, и далее размечаются места для установки штифтов, учитывая расстояние для монтажа навесных петель.

5. Используя перфоратор, формируются дыры глубиной 10-15 см. В них вбивают из рифленого прутка штифты, так чтобы на поверхности осталось видно лишь несколько сантиметров. При необходимости лишнее можно отрезать болгаркой. Далее на него наваривается уголок либо металлическая лента в виде каркаса будущей защиты.

6. Петли привариваются таким образом, чтобы они направлялись встречно, благодаря этому решетку можно сделать несъемной. Затем в них вставляется подготовленная часть, прикладывается конструкция и приваривается к петлям.

7. Все элементы из металла зачищаются от окалины, покрываются грунтовкой, а после ее полного высыхания — краской, подходящей для изделий из металла.

Методы крепления

Как сварить решетку на окно своими руками, стало понятно, необходимо разобраться, какие существуют способы их монтажа.

1. При помощи сварки — тогда все работы выполняются с использованием отрезков арматуры. Чаще всего достаточно подготовить 6 штырей на одну раму. Если оконный проем высокий, то это число можно увеличить до 8. В откосах формируются отверстия с диаметром 100-103 мм. В раме просверливаются дыры такого же диаметра. Далее она устанавливается в проем и через подготовленные отверстия в стену вбиваются штифты таким образом, чтобы они выходили за рамки конструкции на несколько сантиметров. Затем все узлы качественно провариваются, а выступающие концы отрезаются болгаркой. После завершения работ вся конструкция очищается от окалины, грунтуется и смазывается лакокрасочным составом, предусмотренным для работы с металлом.

2. Крепление метизами также не обходится без сварки. Для этого берутся металлические ушки (полосы из 4 мм стали размером 40*50 мм), и в них формируются отверстия. Рама устанавливается на заготовленное место, а через сквозные отверстия в ушках на откосах размечаются точки, которые требуются для рассверловки пазов анкерных креплений. Далее рама снимается, и после этого подготавливаются отверстия. Затем решетка устанавливается заново и фиксируется при помощи анкерных болтов.

Назначение

По этому критерию защиты можно разделить конструкции на три основных вида:

1. Декоративные — они изготавливаются по заранее подготовленному эскизу или чертежу и соответствуют стилю проекта, а также желанию заказчика. Их основная функция больше декоративная, чем обеспечение безопасности.

2. Охранно-декоративные — такие конструкции считаются усиленными, металлические элементы размещаются с меньшим интервалом, а их прочность значительно улучшена. Помимо того, что решетка состоит из простых прутьев основы, они также украшаются различными элементами. Кованые ажурные оконные решетки поражают своей изящностью и грацией, мастерством и технологией изготовления. Подобные конструкции являются необычными образцами дизайнерского искусства. Очень часто такая ковка становится отличным дополнением к общему архитектурному стилю здания.

3. Охранные — такие решетки являются очень простыми по дизайну, но, несмотря на это, их устройство считается самым надежным. Образцы таких конструкций можно заметить на складских помещениях, заводах и различных режимных объектах. Благодаря использованию стальных элементов и замков усиливается их надежность. Изготовить подобные решетки можно и самостоятельно, так как их производство считается элементарным. Заранее подготавливается эскиз, по которому в дальнейшем формируется качественная защита.

www.syl.ru
