Канализация из бетонных колец с переливом своими руками

Человек в частном доме потребляет воду, энергоносители, электричество, поэтому туда в обязательном порядке проводится водопровод и линия электропередачи. И если для ТБО есть мусорные контейнеры и свалки, то вопрос, куда девать стоки, стоит перед хозяином достаточно остро. Центральная канализационная система отсутствует в большинстве мест, где размещён частный сектор. Намного целесообразнее выстроить канализационную систему у себя на участке. Как пример, канализация из бетонных колец. Работы по её обустройству можно выполнить своими руками. А для этого нужно подробно ознакомиться с предметом.

Содержание статьи

Описание бетонно-кольцевых септиков

Септик — это вариант оборудования для сбора и переработки сточных вод от частного домовладения. В нём жидкие отходы отстаиваются, очищаются, а полученная жидкость выводится тем или иным способом. Бетонные кольца выполняют роль стенок резервуаров, в которых происходит накопление отходов. Поскольку к таким ёмкостям предъявляются особые требования по строительным нормам, они должны обладать прочностными и гидроизолирующими характеристиками. Сам по себе это неидеальный материал, у него есть как достоинства, так и недостатки.

Такой септик прост и надёжен

Какие плюсы и минусы у септиков?

Один из главных плюсов такой конструкции — их цена. Бетон в сравнении с другими материалами стоит недорого. Это позволяет обустраивать и эксплуатировать септики из бетонных колец в домохозяйствах с разным уровнем дохода. Такое сооружение прослужит долго, так как бетон ещё и прочен — прочнее кирпичной кладки, служащей стенами таких устройств раньше. Он не подвержен окислению и хорошо выдерживает силу воздействия грунта при морозных пучениях и внутреннее давление при доливе стоков. Правильно выполненные работы дают полную водонепроницаемость.

Другие материалы с такими же характеристиками (например, пластиковые ёмкости) обходятся значительно дороже.

Есть у такого септика и минусы. Среди них главный, который затрудняет проведение самостоятельных работ — это большой вес материалов и фрагментов. Монтаж потребует либо строительной техники, которой нужно предоставить беспрепятственный заезд на участок, либо различных приспособлений, облегчающий ручной труд. Кроме того, полностью в одиночку, без помощников трудно работать с бетоном. Другой недостаток связан со свойствами самого бетона. К сожалению, прочность и твёрдость сочетается в бетоне с хрупкостью, от которой не спасает даже армирование железными прутьями. С другой стороны, такой эффект при хорошо подобранных материалах возможен лишь через десяток-другой лет.

За и против

Когда принимают решение о создании собственной канализации, по совокупности факторов септик из бетона всё же имеет больше преимуществ, что делает его популярным решением на частных землях и придомовых территориях.

Устройство канализации из бетонных колец

Разные типы систем из отрезков бетонной трубы большого сечения имеют общую схему.

Общая схема

Это труба, заглублённая в грунт, стенки которой состоят из тех самых отрезков. В верхней части такого составного бака имеется отверстие, подключённое к канализационному трубопроводу, откуда поступают жидкие отходы, отработанная вода, фекальные массы и прочее. Чуть ниже, но не у самого дня, находится ещё одно отверстие — из него вытекает лишняя вода. Осадок же обычно выпадает на дне. Вверху, в торце отсека, располагают люк. Через него получают доступ в септик на случай непредвиденных обстоятельств или выкачки содержимого при засорении.

В нормальных условиях по достижении определённого уровня жидкость сливается либо на грунт, либо уходит в толщу земли. В зависимости от количества секций в септике, выделяют такие канализационные системы:

• однокамерные;
• двухкамерные;
• трёхкамерные.

Каждая из этих систем применяется, учитывая число жильцов, и объёма производимых ими стоков.

Однокамерный септик

Такие варианты мало используются в частных домовладениях, рассчитанных на круглогодичное проживание. Это обусловлено практическим отсутствием перерабатывающей способности такого устройства. Он сделан по принципу выгребной ямы, только из современных материалов и смотрится аккуратнее. Дно у однокамерного септика либо заглушено вообще дополнительной бетонной плитой, которая при монтаже опускается в яму первой, либо без дна, чтобы вода уходила в грунт, а сухой остаток прессовался и частично компостировался.

Устроить такой «бездонный» септик можно только на песчаных хорошо дренированных грунтах, вдалеке от водных источников. Из однокамерного бункера закрытого типа накопленные сточные воды периодически нужно выкачивать механическим способом. Ясно, что при интенсивном круглогодичном использовании ванной комнаты, туалета, стиральной и посудомоечной машин такое устройство просто не в силах справится с объёмами канализационных стоков.

Фильтрации в однокамерном варианте часто не хватает

Цены на однокамерные септики

Однокамерный септик

Многокамерный септик

В многокамерных системах собирается два или три бункера. Они связаны каналами перелива. Все ёмкости, кроме последней, глухого типа, и имеют излив только в соседнюю ёмкость. В последней бочке из бетонных колец либо отсутствует дно (переработанные стоки всасываются фильтрующими слоями грунта под ёмкостью), либо оборудован выход переработанной жидкости на фильтрующее дренажное поле. Теоретически чем больше бункеров, тем лучше очищаются сточные воды. На практике более трёх ёмкостей не используют.

Схема устройства и работы двухкамерного септика основана на процессах отстаивания и переработки. Первую ёмкость делают герметичной, стоки в ней подвергаются частичной переработки с помощью анаэробных, то есть не нуждающихся в кислороде бактерий. В крышке бункера традиционно делают люк. Самым популярным вариантом продолжают оставаться чугунные крышки, но всё чаще встречаются пластиковые. Они прочные, лёгкие и не такие хрупкие, как чугун. Вторая ёмкость, также оборудованная люком, имеет вентиляционный ствол на поверхность. Бактерии здесь уже аэробные, и к биологической переработке добавляется химический — окисление.

При высоком уровне грунтовых вод выход вводы прямо в почву через природные почвенные фильтры невозможен. Тогда устраивают дренирующее поле — участок земли, зонированный и засыпанный сыпучими каменистыми материалами разных фракций. Стекая сюда, вода просачивается через почвенный слой, очищаясь при этом.

Двухкамерный септик идеален для небольшой семьи

Цены на многокамерные септики

Многокамерный септик

Поэтапный монтаж системы с переливом

После того, как решение сделать септик своими руками принято, нужно правильно выбрать место его расположения. По СНИПам нужно располагать септик на таком расстоянии:

• от скважины, колодца — не менее 15 м;
• от края участка — 2 м;
• от ближайшего дорожного полотна — 2 м;
• от деревьев — более 3 м;
• от дома — не менее 5 м.

Бетонные бункера должны быть ниже уровня дома и последовательно понижаться. В случае полностью ровного участка такой уклон создаётся искусственно. Учтя требования к нормам, можно приступать к обустройству септика из бетонных колец своими руками

Видео — Септик из бетонных колец своими руками

Таблица 1. Технические характеристики бетонных колец

Наименование	Диаметр (внешний), мм	Высота, мм	Вес, тонн
КС20.12а	2200	1190	1.68
КС20.9	2200	890	1.48
КС20.6б	2200	590	0.75
КС15.6	1680	590	0.66

Шаг 1. Составление проекта — залог успешного строительства и последующей эксплуатации. Объём конструкции должен рассчитываться исходя из суммарного количества сточных вод, которые производит семья за три дня. Среднее суточное потребление человеком воды, которая сливается в канализацию, составляет около 200 литров. То есть в доме для семьи из трёх человек объём первичного бункера должен составлять

1.8 кубометра. При этом лучше производить расчёт с запасом и ориентироваться на 2 — 2.5 кубометра.

На стадии проектирования производят расчёт глубины бункеров

Количество бетонных колец рассчитывается, исходя из частного от деления общего требуемого объёма на объём в одном бетонном кольце. Учитывая, что бетонные кольца выпускаются стандартных размеров, и их объём приведён в таблицах технических характеристик, нетрудно подсчитать необходимо число деталей. Например, при использовании колец типа

КС-20-9 высотой 89 см и 0,56 кубометра каждое, то с запасом потребуется 5 колец. Если же делать из расчёта 2 кубометра и оставлять малый запас, то можно обойтись четырьмя на бункер.

Обратите внимание! Также при вычислениях имейте в виду, что сточные воды заполняют ёмкости только до линии перелива, поэтому при вычислении проектной высоты бункера высоту до крыши нужно будет делать больше.

Шаг 2. Подбор материалов и инструментов. Если подготовить всё необходимое для обустройства канализации в частном доме заранее, работы можно провести очень быстро и без задержек. Количество разных видов материала должно приобретаться в соответствии с проектом. Про запас обычно добавляют около 10%, чтобы компенсировать возможный перерасход и издержки некоторых видов работ.

Главный материал — сами бетонные кольца. Они бывают разного диаметра, толщины и высоты. Независимо от вида и параметров рекомендуется как для септика, так и для колодца выбирать кольца с замком. Замок — это внутренняя ступенька в верхней части кольца и внешняя — в нижней. Такие ступеньки получают в специальных формах. При стыковке замковых колец они входят друг в друга, как детали конструктора. Вся конструкция приобретает необходимую жёсткость и прочность на разрыв и смещение. В регионах с пучинистыми грунтами такой замковый механизм очень кстати. Кроме того, это позволяет сэкономить на крепеже колец друг к другу.

Основной материал

Другие материалы, которые понадобятся при строительстве:

• щебень мелкой фракции;
• крупнозернистый песок;
• раствор на основе цементно-песчаной смеси;
• материалы для гидро- и теплоизоляции;
• монтажная пена.

Помимо техники, с помощью которой можно будет поднимать и устанавливать кольца, нужен будет ещё и ручной инструмент:

• строительный ватерпас;
• лестница для спуска в уже вырытый котлован и подъёма из него;
• перфоратор для бурильных и долбёжных работ по бетону;
• кисть или макловица;
• корыто или бадья для раствора.

Элементом, заслуживающим отдельного внимания, являются переливные трубы. Они могут изготавливаться из асбестоцемента или полипропилена. Вторые предпочтительней, так как одновременно обладают такими свойствами, как прочность, гибкость, долговечность и лёгкий вес. В отличие от водопроводных труб, где присутствует давления и которые требуют стыковки специальным аппаратом, канализационные трубы в 120 мм диаметром соединяются с помощью раструба с резиновым уплотнителем.

Шаг 3. Рытьё ям под септик и их подготовка. Котлован под септик можно отрыть двумя способами: вручную и экскаватором. Для работы лопатой сил одного или двоих человек будет недостаточно, нужно будет нанимать целую бригаду. Поэтому существенной экономии по сравнению с использованием спецтехники здесь не будет. Экскаватор работает быстрее. Поэтому прибегать к ручному труду стоит лишь в том случае, если подъезд техники к месту рытья ограничен.

Экскаватор не обязательно должен быть большим

Диаметр котлована должен быть больше наружного диаметра бетонного кольца на 50 — 70 сантиметров для гидроизоляции. Разница между первичным резервуаром и каждым последующим — это около 50 см по вертикали. После того, как ямы под все ёмкости в системе готовы, приступают к отрыванию траншей, куда будут помещены приточные трубы от источника. Их рекомендуют заглублять ниже точки замерзания грунта. В основание насыпают щебень или песок и хорошенько трамбуют.

Дно ям под септики бетонируют или просто отсыпают щебнем. Это зависит кольца, положенного в основу. Если с дном, тогда достаточно отсыпки щебнем. Если без дна, то нужно устраивать фундамент. В любом случае, щебнистую подушку надо утрамбовать. Легче всего это делать виброплитой, но есть и ручные трамбовщики.

Шаг 4. Сооружение резервуара из колец. Первое кольцо с дном нужно установить тщательно по уровню, строго вертикально. Перед установкой по периметру наносится слой водостойкого цемента. Кольцо своим весом уминает его, а затем цемент размазывается мастерком или шпателем. Сверху на первое кольцо в замок устанавливают последующие стыки также рекомендуется промазывать цементно-песчаным раствором. Массу, выдавившуюся за пределы стыка, распределяют по поверхности. Установка ведётся с помощью крана, и двух-трёх человек, которые будут оттягивать стропы и выравнивать элементы.

А на этом этапе без крана не обойтись

После того, как стыки обработаны раствором снаружи и изнутри, наступает черед гидроизоляции. Самый удобный материал — битумная мастика. Для её распределения и понадобится широкая кисть или макловица. Мастикой промазывают не только щели, но всю внутреннюю поверхность септика, которая будет контактировать со сточными водами. Это делается потому, что бетон при длительном воздействии жидкости намокает, а после этого начинает разрушаться.

Сверху на последнее кольцо краном устанавливается бетонная крышка с отверстием меньшего диаметра. На нём можно либо сразу смонтировать люк, либо вывести горловину высотой около 50 см. Тогда она одна будет возвышаться над поверхностью почвы. Во второй ёмкости, где необходимо присутствие кислорода, нужно предусмотреть трубу вентиляции до 1 м над поверхностью почвы.

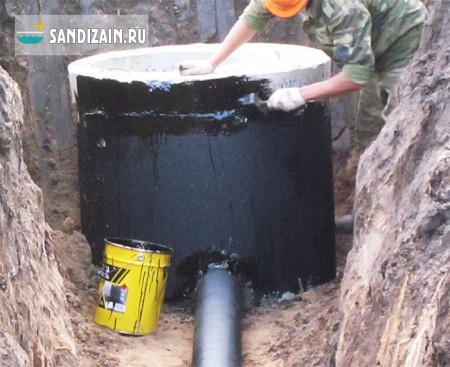

Важно! Полость, которая остаётся между стенками колонны и котлована засыпают грунтом, песком и щебнем. При засыпке всё трамбуют и заливают водой. Верхнюю часть ёмкости утепляют, чтобы избежать образования ледяной пробки при сильных морозах.

Шаг 5. Монтаж переливной системы. Сточные воды должны поступать в канализационную систему самотёком, поэтому выход от дома должен находиться в высшей точке. Лучше сделать выход ниже точки промерзания, тогда будет уверенность, что канализация не замерзнет и не закупорится. Чтобы завести трубу перелива в колонну, долбят отверстие перфоратором. Вставив трубу, задувают щели монтажной пеной, а потом заделывают раствором, чтобы пена не деформировалась. В продаже есть специальные кольца с уже готовыми входными и выходными отверстиями под трубы перелива. На концах труб ставят тройники для доступа в целях очистки.

Переливная труба после монтажа

Шаг 6. Организация фильтрующего колодца или дренирующего поля. На финальном этапе организуют слив воды с дополнительной фильтрацией. С этой целью дно последней в системе ёмкости не делают сплошным. Дно подсыпается песком, сверху делается отсыпка из мелкого щебня. На верхний слой дренажа идёт самая крупная фракция. Самое нижнее кольцо в таком колодце моет иметь перфорированные стенки.

Если уровень грунтовых вод или состав почв не позволяет отводить воду через дренажный колодец, организуют дренирующее поле. Из последней ёмкости воды выводится по перфорированным трубам. Траншеи для труб также отсыпают гравием или щебнем, сверху настилают геотекстиль, а на его поверхность помещают слой дёрна.

Проходя через щебень и песок, вода доочищается

Видео — Пример устройства септика из бетонных колец БЕЗ применения техники

Заключение

В дополнение к этому материалу, также рекомендуем ознакомиться со статьей на тему — Диаметр канализационных труб ПВХ.

В результате работ получается долговечное и простое канализационное сооружение, рассчитанное на 30 — 40 лет эксплуатации. Наибольшие затраты при обустройстве септика из бетонных, кроме основного материала, идут на аренду подъёмной и землеройной техники. С другой стороны, это даёт гарантию быстрых и механически точных работ вне зависимости от свойств грунта и параметров железобетонных колец.

remont-book.com

Двухкамерный септик из бетонных колец: инструктаж по сооружению

Вопросы утилизации стоков на загородных участках касаются как дачников, так и владельцев частных домов. Большинство дачных массивов и немало небольших населенных пунктов в стране не обеспечены возможностью подключения к централизованным сетям. С таким положением трудно смириться, не правда ли?

Избавиться от проблем позволит двухкамерный септик из бетонных колец, для сооружения которого потребуется минимум средств и усилий. Построить такую систему без проблем можно своими руками. Однако даже если планируется привлечение рабочих, знать правила и особенности устройства просто необходимо. Ведь сооружение обязано безотказно работать.

Мы предлагаем ознакомиться с достоверной информацией о строительстве бетонных септиков, об основах проектирования автономного очистного сооружения и об его организации. В дополнение к ценной информации мы подобрали фото, схемы и видео-руководства.

Содержание статьи:

Устройство двухкамерной конструкции

Септик, состоящий из двух камер, является практичным очистным сооружением, способным осуществлять переработку органических отходов.

Механизм очистки построен на работе двух сообщающихся отсеков, внутри которых происходит разделение жидкой составляющей и нерастворимого твердого компонента путем отстаивания.

Галерея изображений

Фото из

Устройство независимой канализации с входящими в схему собственными очистными сооружениями избавит владельцев загородного дома от массы проблем

Сооруженный из бетонных колец септик-отстойник позволит утилизировать преобладающий объем стоков в грунт, что в десятки раз сократит число вызовов ассенизаторов

Поступающие в септик стоки сбраживаются и окисляются, в результате отстаивания от воды отделяются твердые нерастворимые фракции и оседают на дно

В работе септиков-отстойников не задействовано оборудование, нуждающееся в электропитании, обслуживание системы занимает минимум времени, сил, средств

Построенный из бетонных колец септик — отстойник является самым дешевым вариантом организации очистных сооружений для автономной канализации. Собрать его можно собственноручно

Для обустройства горловин бетонных канализационных колодцев выпускают кольца перекрытий с отверстием для установки прочно закрывающихся люков

Двухкамерные септики, собранные из бетонных колец, сооружают для домов, в которых проживает от 3 до 10 человек, расходующих до 250 л в сутки. Заполняться септик может на 2/3 общего объема, что в среднем составляет 5 — 8 м³/сут

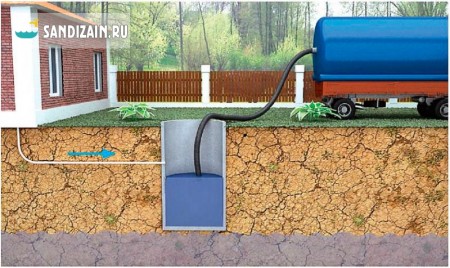

Для удаления нерастворимого осадка из септика ассенизаторов вызывают дважды в год. Откаченный ил используют в компостных кучах

Очистные сооружения автономной канализации

Устройство двухкамерного септика-отстойника

Строительство септической системы с двумя отсеками

Энергонезависимая очистная система на даче

Установка бетонных колец в котлован

Обустройство горловин очистных сооружений

Стандартный объем двухкамерных септиков

Процесс откачки нерастворимого осадка

Каждый отсек двухкамерного сооружения отвечает за определенные задачи:

• Первая камера. Принимает стоки из входной канализационной трубы, идущей из дома. Внутри камеры стоки отстаиваются, в результате чего твердые фракции опускаются на дно, а осветленные отходы через переливную трубу перетекают во второй отсек. Накапливающийся на дне ил необходимо периодически откачивать.
• Вторая камера. Отвечает за окончательную утилизацию осветленных отстоявшихся стоков. Проходя через грунтовый фильтр, мощность которого составляет 1 м, стоки очищаются до степени, позволяющей им свободно поступать в окружающую среду без угрозы нарушения природного баланса.

Дополнительная очистка внутри второй камеры достигается за счет щебеночного или гравийного фильтра. Он препятствует проникновению нерастворимых включений в грунтовые пласты.

Прошедшие такую очистку осветленные стоки существенно сокращают общий объем канализационной массы, благодаря чему можно значительно реже вызывать ассенизаторов для опорожнения автономных канализационных объектов.

Схема функционирования двухкамерного септика такова: канализационные стоки сначала попадают в первый отсек, а после отстаивания в первой камере жидкая составляющая перетекает в поглотительный колодец, из которого сбрасывается через грунтовый фильтр в нижележащий слой (+)

Нередко вместо размещают . Они представляют собой несколько проложенных параллельно траншей, дно которых устлано щебеночно-песчаной отсыпкой.

Сверху фильтрационной отсыпки уложены трубы с перфорированными стенками. Вся конструкция засыпана щебнем и песком и присыпана грунтом.

Очищенная и осветленная вода, просочившаяся сквозь фильтрационные материалы, проникает в нижележащие слои грунта. Между уровнем грунтовой воды и условным дном поглотительного колодца должно быть не менее 1 метра грунтовой толщи

Применение бетонных колец: за и против

Основное, чем «подкупают» – доступная стоимость при высоких эксплуатационных параметрах. Ведь железобетон по праву считается одним из самых прочных материалов.

Септики из бетонных колец славятся надежностью и долговечностью; грамотно построенная конструкция обладает высокой прочностью

Среди неоспоримых достоинств бетонных септиков, состоящих их двух отсеков, стоит выделить:

• Устойчивость к грунтовым подвижкам, резким залповым сбросам канализационных стоков и агрессивному воздействию канализационной среды.
• Способность перерабатывать кубометры стоков. В процессе многоступенчатой очистки основная масса стоков выводится в виде осветленной жидкости за пределы сооружения. На дне оседает лишь малая часть ила, образованная в результате переработки органической составляющей бактериями, всегда присутствующими в канализационных массах.
• Простоту эксплуатации и обслуживания. Привлекать ассенизаторов для очистки стенок вместительной конструкции от наслоений нужно лишь раз в два-три года.
• Долгий срок службы. Эксплуатационный период бетонных колец может достигать более полувека, а при надлежащем уходе – еще дольше.

Очистные сооружения, выполненные из бетонных колец, не «всплывут» на поверхность под действием морозного пучения грунтов, как этот часто случается с легковесными резервуарами.

Для возможности контролировать работу очистителя, своевременно производить откачку содержимого и в случае необходимости выполнять ремонтные работы каждый отсек снабжен отдельным люком

Но такая конструкция имеет и свои недостатки:

• Необходимость привлечение строительной техники для монтажа. Тяжеловесные кольца доставить на место и погрузить в котлован без применения строительной техники практически нереально.
• Выделение под обустройство большой территории, что не всегда представляется возможным на участках малой площади.

Резервуары, выполненные из бетонных колец, в процессе эксплуатации могут утратить герметичность. Причиной разгерметизации конструкции может стать появление трещин и подтекания в местах состыковки элементов.

Задача хозяина – периодически проверять внутренние стенки резервуаров на наличие трещин, а стыковочные швы на герметичность и в случае надобности ликвидировать дефекты

Среди «минусов» сооружения некоторые пользователи выделяют и тот момент, что даже при правильном монтаже в районе размещения септика витает неприятный запах, источаемый содержимым.

Но этот дефект легко устранить, задействовав биопрепараты, в составе которых присутствуют бактерии, перерабатывающие органику. Они легко устраняют проблему, но при этом не наносят ущерб бетонной поверхности и канализационному трубопроводу.

Расчет объема резервуаров

Одним из ключевых условий бесперебойной работы очистного сооружения является грамотный расчет его объема.

Чтобы правильно рассчитать объем септика, необходимо ориентироваться на три параметра:

• Количество людей, которые живут в доме постоянно.
• Суммарный суточный объем канализационных отходов на одного человека.
• Промежуток времени, за который органические вещества успевают полностью переработаться.

При расчете берут за основу, что среднесуточный объем стоков на одного домочадца составляет 200 литров. А на переработку органических веществ внутри очистного сооружения в среднем уходит до трех суток.

Размерная таблица с маркировкой производимых железобетонных изделий с указанием их диаметра упростит расчет необходимого числа элементов (+)

Зная, что на одного человека за сутки приходится в среднем до 200-250 л потребляемой воды, нетрудно высчитать что трехсуточный объем отходов на одного домочадца будет составлять порядка 600 л. Полученное значение остается только умножить на число членов семьи, постоянно проживающих в доме.

При расчетах стоит также брать дополнительный запас в 15-20%. Он позволит избежать перелив нормы в случае временного увеличения числа домочадцев и пребывания в доме гостей в течение нескольких дней.

Так для семьи из четырех персон потребуется сооружение вместительностью 200 л х 3 сут. х 4 чел. = 2,4 куб. м. Округляем значение и получаем, что для семьи из 4-х персон нужен септик вместительностью 2,5-3 л.

Для участков, хорошо отводящих воду, стоит выбрать вариант обустройства септика, предполагающий отведение осветленной жидкости через стенки дренажного отсека

Если в местности размещения мини-очистной станции высокий уровень залегания подземных вод, который способен спровоцировать замедление процесса отведения вод и даже затопление конструкции, рассмотрите вариант обустройства септика, отводящего стоки на дренирующие поля.

Выбор места для очистного сооружения

Санитарную зону при проектировании очистного сооружения размещают в удалении от значимых объектов на участке с тем, чтобы органические отходы случайно не попали в источник питьевой воды.

При выборе места под размещение сооружения руководствуются двумя нормативами: СНиП 2.-4.03.85 и СанПиН 2.2.1/2.1.1200-03. В них прописаны правила строительных наружных канализационных сооружений и перечислены требования по обустройству зон, которые могут представлять экологическую опасность окружающей среде.

Соблюдение удаленности от значимых объектов является гарантией того, что недоочищенные стоки не нанесут вред состоянию окружающей среды

При наличии поблизости водоемов с проточной водой, расстояние до них следует выдерживать как минимум в 20 м. Если на участке есть растительные посадки, то расстояние до деревьев должно составлять порядка 3 м, а до кустарников – не более 1 м.

Планируя обустройство санитарной зоны, стоит уточнить место прокладки подземной газопроводной трубы с тем, чтобы выдержать расстояние до нее в 5 м.

Немаловажное значение при выборе места имеет обеспечение условий для свободного доступа строительной и ассенизаторской техники

Важно обеспечить свободное пространство для доступа и маневрирования строительной и ассенизаторской техники. При этом учитывайте, что непосредственно над местом заглубления септика ее ставить нельзя, поскольку тяжеловесная машина способна разрушить стенки очистного сооружения.

Технология монтажа септика

При установке двухкамерного септика из бетонных колец будьте готовы к тому, что это довольно трудная и кропотливая работа. Чтобы облегчить себе задачу, воспользуйтесь услугами спецтехники или привлеките для выполнения работ двух-трех помощников.

Поднять тяжеловесное кольцо даже нескольким работникам будет проблематично. Ну, а установить его точно по месту – еще сложнее.

Покупка материалов и комплектующих

Бетонные кольца представлены на рынке в разных размерах. Высота изделий всегда одинакова и составляет 90 см, а вот диаметр может варьироваться в пределах от 70 до 200 см.

Объем кольца напрямую зависит от его диаметра. Так, ж/б кольцо сечением в 70 см имеет объем в 0,35 куб. м. И на возведение резервуаров объемом 2,5 куба потребуется 7-8 таких колец.

Если же задействовать кольца размером в 100 см, каждое из которых имеет объем в 0,7 куб. м, на возведение резервуаров той же вместительности потребуется всего 4 таких кольца.

Оптимальный вариант для возведения функционального двухкамерного септика – использование бетонных колец диаметром в 100, 120 или 150 мм

Цена изделия зависит от его размера. Поэтому, что бы не прогадать, перед  всегда просчитывайте суммарный объем и необходимое количество.

При расчете вместительности очистного сооружения и выборе колец для его возведения учитывайте, что фактический объем резервуара должен быть выше расчетного. Это объясняется тем, что жидкость по мере наполнения не сможет подняться выше уровня переливных отверстий, которые размещают на 20-25 см ниже верхнего края колонны.

При выборе колец необходимого диаметра надо учесть уровень грунтовых вод. Чем выше расположены подземные воды, тем больших размеров стоит выбирать кольца. Ведь по мере возрастания диаметра их количество уменьшается, а, следовательно, снижается и глубина монтажа всего очистного сооружения.

Из материалов также потребуются:

• трубы D110-120 мм;
• тройники для переливов;
• известковый щебень трех разных фракций;
• речной песок.

Грунтовый фильтр во второй камере формируют из трех слоев гравия или щебня, размер фракции каждого нижележащего слоя должен быть меньше, чем фракция предыдущего.

Кроме того потребуется запастись жидким стеклом, цементом для приготовления раствора на площадке и монтажной пеной для герметизации соединений.

Инструменты, необходимые для проведения работ:

• штыковая и совковая лопата;
• строительный уровень;
• перфоратор;
• лестница;
• ведро с веревкой;
• емкость для замешивания;
• узкий шпатель;
• широкая кисть.

Для прокладки канализации к септику и создания переливов допустимо использовать . Чаще обустраивают полипропиленовый или асбестоцементный трубопровод.

Технология из бетонных колец включает ряд стандартных этапов:

Галерея изображений

Фото из

Этап 1: Устройство котлована для монтажа септика

Этап 2: Обустройство колована перед установкой

Этап 3: Погружение днища герметичного колодца

Этап 4: Сборка шахты бетонной камеры септика

Этап 5: Сооружение поглотительной камеры

Этап 6: Устанока перекрытия бетонных камер

Этап 7: Сооружение горловины бетонных колодцев

Этап 8: Обратная отсыпка котлована с септиком

Проведение земляных работ

Оптимальный период для начала проведения земляных работ – в самую знойную погоду или время после наступления первых заморозков, когда уровень грунтовых вод имеет самые низкие показатели.

Под обустройство двухкамерного очистителя лучше выкопать общий котлован сразу для двух колодцев. Хотя некоторые специалисты придерживаются того мнения, что лучше создавать два независимых котлована под каждый резервуар сооружения.

Резервуары устанавливают на расстоянии в 1-1,5 диаметра друг от друга с тем, чтобы зазор между ними выполнял функцию буфера в момент подвижек грунта (+)

Размеры котлована определяются диаметром выбранных колец.

При расчете габаритов ямы следует учитывать такие моменты:

• Глубина котлована должна быть на 30-40 см ниже, чем высота используемых колец. Это необходимо для того, чтобы обустроить отсыпку на дне или залить бетонную стяжку.
• Длина и ширина ямы должна быть такой, чтобы дистанция от стенок ямы до колец была не менее 50-70 см. Это необходимо для того, чтобы упростить монтаж и получить возможность произвести гидроизоляцию наружных стенок конструкции.

Рыть котлован можно и вручную лопатой, извлекая грунт ведром. Но намного проще задействовать для этого спецтехнику, усилиями которой не составит труда выкопать яму всего за несколько часов.

В условиях ограниченного пространства удобнее всего использовать небольшой экскаватор. Грунт, извлеченный из ямы, лучше сразу вывести за пределы участка, используя для этих целей ту же машину, что и привезла кольца.

Но даже при использовании спецтехники во время проведения земляных работ все равно придется поработать руками, выравнивая стенки и дно ямы

При создании общего котлована под два резервуара в результате должна получиться двухуровневая яма с тем, чтобы первый отсек находился на полметра глубже, чем первый.

На этом же этапе прокладывают . Их закладывают ниже уровня замерзания грунтовых слоев, что для регионов средних широт составляет порядка 1,2-1,5 м.

Чтобы обеспечить самотек жидкости при подведении к септику дно траншей делают под уклоном в 5 градусов, что составляет 20 мм на каждый погонный метр

Дно траншей выравнивают, ориентируясь по строительному уровню, и утрамбовывают. Выровненное основание засыпают слоем щебня или песка, поверх которого впоследствии и укладывают подводящие трубы.

Заливка основания и возведение стен

Дно вырытого котлована тщательно выравнивают и утрамбовывают. Выровненное основание засыпают песочным слоем, формируя «подушку» толщиной 15-20 см. Сформированную отсыпку хорошо трамбуют, создавая ровную и лишенную перепадов поверхность.

Для создания бетонного основания под накопительный резервуар дно котлована заливают цементным раствором.

Чтобы повысить устойчивость бетона на сжатие и изгиб, при заливке стяжки желательно соорудить металлический армирующий каркас

Размер бетонной стяжки должен быть на 20-30 см больше диаметра используемых колец. На застывание цементного раствора, в зависимости от температурных и погодных условий, может уйти от четырех и более недель. Лишь после этого приступают к установке первого кольца.

Чтобы миновать этап заливки бетонного основания и облегчить себе работу лучше использовать готовые днища канализационных колодцев. Они, как и кольца, выпускаются заводами ЖБИ.

Кольца с днищами представляют собой конструкции, верхняя часть которых имеет сквозное отверстие, а нижняя – оборудована глухим дном в виде круга

С помощью крана устанавливают первое кольцо таким образом, чтобы его стенки размещались строго вертикально. Это необходимо для того, чтобы обеспечить устойчивость и прочность конструкции. Сверху на него водружают второе. И так далее.

Чтобы усилить прочность фиксации в местах состыковки, по наружной стороне колец монтируют металлические скобы. Точки «входа» покрывают слоем бетона и герметизируют.

Мероприятия по обеспечению гидроизоляции

Чтобы снизить вред воздействия на бетон подземных вод, защитив при этом конструкцию от протекания, все стыки между днищем и стенками изнутри следует заделать цементным раствором. Обработке подлежат как внутренняя, так и наружная стенка резервуара.

Для улучшения водонепроницаемости состава и для ускорения его затвердевания, в раствор добавляют жидкое стекло. Главное – при добавлении жидкого стекла в цемент выдержать соотношение, которое составляет 25%.

При превышении этого показателя клей способен ухудшить свойства цемента, увеличив риск застывания раствора прямо в замешиваемой емкости.

При приготовлении состава силикат вносят в уже готовую смесь небольшими порциями, непрерывно помешивая содержимое емкости

Чтобы повысить водонепроницаемые свойства конструкции мастера рекомендуют использовать 2-3 вида гидроизоляционных материалов.

Для обработки стенок бетонных элементов применяют:

• пропитку глубокого проникновения;
• битумную гидроизолирующую мастику.

Единственное условие – не использовать токсичные составы, которые могут погубить полезные бактерии отстойника. Для изоляции с наружной стороны поверхность покрывают битумной мастикой или рулонным материалом с аналогичным составом производных.

Альтернативный и достаточно надежный вариант – из колец.

Сверху колодца устанавливают бетонную крышку с отверстием, внутрь которого монтируют чугунный люк со съемной крышкой. Чтобы предупредить промерзание системы, верхнюю часть резервуаров утепляют отрезами пенополистирола.

Особенности создания фильтрационного отсека

Второй колодец сооружения сооружают по такой же схеме. Единственное отличие – создание фильтрующего слоя. Его прокладывают на дне и вдоль стенок резервуара.

Для этого дно вырытого котлована устилают:

• первый слой из песка – толщиной 10-15 см;
• второй слой из мелкофракционного щебня – толщиной 15-20 см.

При формировании отсыпки необходимо ее тщательно уплотнить. Для этого трамбовку «подушки» чередуют с заливкой ее водой.

Если предполагается боковая разгрузка очищенных стоков, стенки поглотительного колодца выполняют из специальных перфорированных колец, размер отверстий которых составляет 30-50 см.

Щебеночно-песчаная отсыпка обеспечит неподвижность резервуара даже в момент подвижки грунта, когда он «загуляет»

В верхней части резервуара устанавливают горловину с отверстиями под канализационный люк и вентиляционный стояк. Венттруба должна быть выше уровня земли на 70-80 см.

Для монтажа переливной трубы между резервуарами выкапывают траншею. Перелив сооружают таким образом, чтобы разница высот между входом в первый отсек и выходом во второй резервуар составляла 15-20 см.

Входная и переливная труба между камерами должны быть оснащены тройниками.

Галерея изображений

Фото из

Подключение второй камеры септика

Устройство фильтра поглощающей камеры

Правила засыпки грунтового фильтра

Способ увеличения скорости фильтрации

Сделать отверстие в стенке резервуара под перелив проще всего перфоратором. Заведя край трубы в стенку накопителя, фиксируют ее путем задувки монтажной пеной. Застывшая пена будет выполнять двойную функцию: выступать в роли демпферной прокладки и удерживать влагу.

Убедившись в герметичности конструкции, приступают к ее обратной засыпке. Для этого пустоты между наружной поверхностью колодца и ямой засыпают землей, предварительно перемешанной с песком. Чтобы создать дополнительную гидроизоляцию, используют при засыпке глину.

Выводы и полезное видео по теме

Обзор одного из вариантов устройства двухкамерного септика:

Секреты правильного монтажа:

Как построить септик при минимальных затратах:

В целом, установка двухкамерного септика из бетонных колец, хоть и хлопотная, но вполне осуществимая задача.

Главное – ответственно подойти к выбору места под его обустройство и строго придерживаться технологии монтажа. И тогда, очистное сооружение будет исправно служить не один десяток лет, делая загородную жизнь более комфортной.

Имеете опыт сооружения септика из бетонных колец? Пожалуйста, поделитесь информацией с нашими читателями, расскажите об особенностях обустройства и эксплуатации автономной канализации. Оставлять комментарии можно в форме, расположенной ниже.

sovet-ingenera.com

схема установки и видео » SanDizain.ru

Среди новых очистных систем, которые пришли на смену зловонным выгребным ямам, особенно популярны септики. Но поскольку стоимость готовых сооружений не всем по карману, приходится делать септик из бетонных колец своими руками.

Когда канализация на даче или в частном доме не может быть подключена к центральным коммуникациям, актуальным становится вопрос о собственном очистном сооружении и в данном случае септик, является оптимальным вариантом. В отличие от обычных выгребных ям он очищает бытовые стоки, делая их безопасными для окружающей среды, сдерживает неприятные запахи и при правильной организации его откачка может не понадобится много лет. Решая, какой септик установить предпочтение нередко отдают именно конструкции из бетонных колец.

Виды и принцип работы септика из бетонных колец

Принцип работы всех септиков одинаков, отличие заключается только в использовании различных материалов для сооружения септика в частном доме и количестве камер – резервуаров для сбора нечистот.

Однокамерный и двухкамерный септик

• Однокамерный септик устанавливать нецелесообразно, поскольку процесс фильтрации
  прекратится, как только произойдет заиливание дна. Во многом это зависит
  от количества сточных вод и объем септика, но длительное время такое
  очистное сооружение не проработает. Частая откачка осевших фракций потянет дополнительные расходы на услуги ассенизатора и запуск новых бактерий.
• Двухкамерный септик вполне функциональный. В первой камере происходит лишь брожение и отстаивание стоков при закрытом дне, во вторую переходят уже достаточно
  очищенные стоки, которые уходят в грунт. Скорость фильтрации зависит от
  качества устройства дренажной системы.

Трехкамерный септик



• Трехкамерный септик является наиболее совершенным вариантов с точки зрения утилизации бытовых отходов. В данном случае роль отстойников выполняют первые две емкости, вода в них разной степени очистки, а третья выступает роли фильтрационного
  поля. Поэтому, решая какой септик сделать, лучше остановиться на этом варианте.

Важно! В рабочем состоянии отстойники септика должны быть заполнены до уровня перелива, а фильтрационные поля содержать лишь некоторое количество очищенной воды.

Расчет необходимого объема септика

Объем стоков, а соответственно и объем емкости рассчитывается по формуле: число проживающих человек умножается на 200 литров, умножается на 3 дня и делится на 1000, полученное число определяет необходимый объем емкости в кубических метрах.

Габариты бетонных колец

200 литров это норма расхода на одного человека, конечно же, по факту она намного меньше. 3 дня – время, за которое вода в септике очищается. Если в доме часто бывают гости, используется стиральная или посудомоечная машина рекомендуют добавить к объему 200 л. Объем второго резервуара может быть меньше первого на 30 %, а третий на 50 %. Исходя из этих расчетов и, зная объем одного бетонного круга, несложно рассчитать, сколько их потребуется.

таб. КОЛОДЕЗНЫЕ КОЛЬЦА ЖЕЛЕЗОБЕТОННЫЕ

НАИМЕНОВАНИЕ	ГАБАРИТНЫЕ РАЗМЕРЫ в мм.
	высота	толщина стенки	внутр. диаметр	вес
КС-7-5	500	80	700	0,275
КС-7-9	900	80	700	0,410
КС-7-10	1000	80	700	0,457
КС-10-2	300	80	1000	0,200
КС-10-3	300	80	1000	0,200
КС-10-5	500	80	1000	0,200
КС-10-6	600	80	1000	0,400
КС-10-9	900	80	1000	0,610
КС-10-9 с/з	900	80	1000	0,610
КС-10-10ч	1000	80	1000	0,660
КС-12-10	1000	80	1200	1,050
КС-15-3	300	80	1000	0,200
КС-15-6	600	80	1500	0,670
КС-15-9	900	90	1500	1,00
КС-15-10ч	1000	100	1500	1,240
КС-20-6	600	100	2000	1,20
КС-20-9	900	100	2000	1,50

Септик из бетонных колец: этапы строительства

Канализация с септиком из бетонных колец отличается надежностью, долговечностью и высоким уровнем очистки бытовых нечистот. Цена такого сооружения будет сравнительно невысокой, а при отличной гидроизоляции и правильной схеме, откачка емкостей потребуется не часто. К сложностям строительства можно отнести необходимость привлечения тяжелой техники и особенности монтажа труб между бетонными секциями.

Подготовительный этап

Монтаж септика выполняют с соблюдением всех санитарных, строительных правил и норм. Продумывают конструкцию очистного сооружения, месторасположение на частном участке и согласовывают план в соответствующих инстанциях. Решают, какой септик лучше установить, что бы канализация в частном доме была выполнена максимально комфортной. Правильно рассчитывают объем септика и приступают к строительству.

Земляные работы

Котлован под очистное сооружение в частном доме должен быть настолько большой, чтобы ничего не мешало установке колец. Дно выгребных ям, на месте установки отстойников, бетонируют. Это позволяет исключить попадание еще не очищенных вод в почву.

Котлован для септика

Основание для второй или последующих камер выполняют с таким расчетом, чтобы вода могла уходить в почву. Для этого делают фильтрационную подушку глубиной до 1 метра из гравия и песка.

Совет! Если при монтаже септика котлован под фильтрационным колодцем достигнет песчаного слоя грунта, вода из него будет уходить максимально быстро и легко.

Форма котлована не обязательно должна быть округлой, подойдет и стандартная, квадратная, главное чтобы кольца заходили в него свободно. Кроме этого, в квадратную яму на дно можно уложить уже готовую бетонную плиту, тогда как в круглой можно выполнить только цементную стяжку. На этом этапе работ также стоит помнить, что если расположить каждый последующий колодец на 20-30 см ниже предыдущего, септик и собственно сама канализациябудут более функциональны.

Доставка и монтаж железобетонных колец

Кольца доставляет и устанавливает грузовой транспорт, поэтому заранее стоит обеспечить подъезд к месту строительства, учесть дополнительные экономические затраты и радиус разворота стрелы крана, ей не должны мешать газовые, телефонные или электрические коммуникации.
Между собой кольца, обычно, соединяют металлическими скобами, стыки промазывают раствором из цемента и песка.

Монтаж железобетонных колец

Когда установлены все колодцы в них проделывают отверстия и устанавливают переливные трубы, внешняя канализация соединяется с очистным сооружением через трубу стока, входящую в первую емкость. Места входа труб обязательно герметизируют.
Пространство между установленными кольцами и стенками котлована засыпают грунтом и тщательно, послойно утрамбовывают. Если септик установлен выше уровня промерзания грунта его утепляют, иначе в холодное время года канализация будет нефункциональна.

Совет! Доставку и установку бетонных колец лучше выполнять одновременно, это поможет сэкономить не только средства, а и время. Заранее стоит закончить все земельные работы и разгружать кольца, не просто на участке, а сразу, выполняя монтаж септика.

Гидроизоляция

Хорошая гидроизоляция септика имеет основополагающее значение в его правильной работе.Какой герметик лучше выбрать для этих целей каждый строитель определяет сам. Обычно для обработки швов, используют резинобитумную мастику, полимерные смеси реже. Для более продолжительной эксплуатации выгребных сооружений, выполняют и внутреннюю гидроизоляцию швов емкости.

Гидроизоляция колец колодца

Если герметизация будет выполнена плохо, то попадание неочищенных стоков в грунт будет меньшим из зол. Емкости септика, особенно во время весенней оттепели, будут наполняться водой, а все его содержимое будет вытекать через сантехнику в доме, потребуется неоднократная откачка.

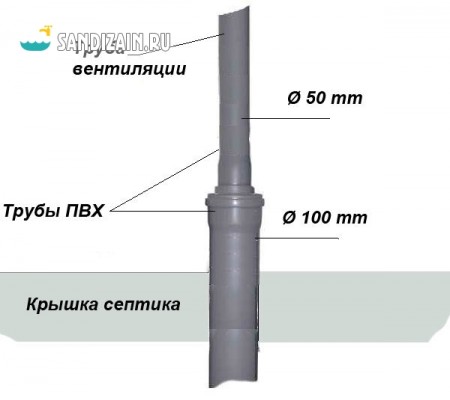

Вентиляция

На первый резервуар обязательно устанавливают вытяжную трубу высотой до 4 метров над уровнем перекрытия септика. Она необходима для того, чтобы, образовавшиеся в результате брожения стоков газы смогли выйти, и на участке не было неприятных запахов. При возможности вентиляционные трубы устанавливают на каждом колодце.

Вентиляция септика

Перекрытие септика

Задача перекрытия заключается не только в закрытии ямы, оно должно обеспечить герметичность емкостей. Как правило, камеры накрывают готовыми железобетонными плитами, на которых предусмотрено отверстие для люка из чугуна или толстого пластика. Затем конструкцию засыпают небольшим слоем грунта. Люки на каждом из колодцев помогут следить за состоянием и наполнением септика, а также дадут возможность периодически добавлять смеси активных бактерий для выгребных ям.

Обслуживание септиков

После запуска системы канализации в частном
доме необходимо принять меры, которые позволят продлить срок ее эксплуатации.
• При эвакуации содержимого емкости на дне оставляют некоторую часть накопившегося ила, чтобы обеспечить в дальнейшем нормальное наполнение камер активными бактериями.
• Откачка содержимого септика выполняется ассенизаторской техникой, которая забирает стоки через разгрузочный патрубок.

Откачка содержимого септика

• Также существуют биологические способы очистки, использование так называемых бактерий для септиков и выгребных ям. Они помогут существенно уменьшить количество осадка, а, следовательно, и откачка жидкости потребуется реже.
• В канализацию категорически не рекомендуют спускать тряпки, спички, салфетки, гигиенические средства и даже туалетную бумагу

Установка септика из бетонных колец: видео

sandizain.ru

Устройство септика из бетонных колец схема

Септик из бетонных колец

При возведении локальных очистных сооружений для загородных домов их владельцы стремятся по возможности минимизировать расходы, применяя более недорогие, но при этом эффективные решения. Одним из них является устройство септика из бетонных колец .

Достоинства и недостатки септиков из колец

Основным достоинством устройства септика из колец является низкая стоимость. В настоящее время такие локальные очистные сооружения являются одним из самых дешевых вариантов обустройства канализации загородного дома. Кроме того, имеется возможность провести все работы собственными силами. Ну и, конечно же, нельзя не отметить простоту и неприхотливость в обслуживании и эксплуатации.

Однако, на этом достоинства септиков из бетонных колец заканчиваются, уступая место целому ряду существенных недостатков. Прежде всего, это запах, поскольку септик из колец является негерметичной конструкцией. Кроме того, довольно часто требуется очищать резервуар от отложений, для чего приходится пользоваться услугами ассенизаторов. Конечно же, можно использовать специальные биоактиваторы. Но эти добавки лишь ускоряют процесс разложения бытовых отходов и уменьшают количество твердых отложений. В этом случае без услуг ассенизаторов также не обойтись.

Еще одним существенным недостатком является недостаточно высокая герметичность стыков между бетонными кольцами, в результате чего жидкие стоки могут проникнуть в грунт. Однако в случае качественного устройства септика из колец можно предотвратить такое развитие событий.

Схема устройства септика из колец

Устройство септика из колец представляет собой многоэтапную процедуру, которая состоит из следующих операций:

• подбор места монтажа;
• устройство котлована;
• установка бетонных колец;
• укладка и присоединение труб;
• герметизация стыков между кольцами;
• монтаж перекрытий;
• обратная засыпка септика из колец.

Однако перед началом работ следует определиться с конструктивными особенностями и произвести расчеты производительности. Как правило, схема септика из колец содержит одну или две отдельные камеры, в которых загрязненные воды, отстаиваются и очищаются, после чего направляются для дополнительной очистки в поля фильтрации либо в фильтрационный колодец. Выбор между одна-, и двухкамерной конструкцией зависит от количества жильцов и сантехнического оборудования. Впрочем, целесообразнее всего сделать выбор в пользу септика из колец с двумя камерами, поскольку он обеспечит неплохой запас производительности, что самым благоприятным образом скажется на качестве очистки.

Что касается расчетов производительности, то они должны производиться, исходя из суточного расхода. Как известно, один человек в день в среднем потребляет около 200 литров воды.

В то же время строительные нормы, предъявляемые к очистным сооружениям, очень жестко описывают емкость камер. Она должна вмещать не менее трех суточных объемов потребления воды, т.е. не менее 600 литров. При наличии большего числа потребителей это число должно быть увеличено кратно количеству проживающих.

Еще одним нюансом строительства септиков из бетонных колец является подбор места. Согласно действующим строительным и санитарно-гигиеническим нормам, такие очистные сооружения должны располагаться на расстоянии не менее 5 метров от жилых построек, а также не ближе 50 метров от источников водоснабжения. Кроме того, септики из колец могут возводиться только в местности с низким уровнем грунтовых вод.

На сегодняшний день бетонные септики являются одним из самых эффективных очистных сооружений, применяемых в загородном малоэтажном строительстве, отличаясь при этом низкой себестоимостью. Среди других достоинств следует отметить высокую механическую прочность, вместительность и простоту в обслуживании и повседневном применении. В отличие от септиков из бетонных колец, такие очистные сооружения обладают заведомо большей герметичностью за счет полного отсутствия соединительных швов.

По сравнению с пластиковыми, септики из бетона для дачного дома также обладают целым рядом преимуществ. Прежде всего, их можно сооружать в местах с высоким уровнем грунтовых год. Кроме того, при сопоставимым сроком службы эти очистные сооружения более безболезненно переносят агрессивное воздействие внешней среды.

Типовые варианты монолитных бетонных септиков для дачи

Самым простым вариантом является однокамерный бетонный септик. Он представляет собой резервуар из бетона, внутри которого протекают процессы отстаивания и осветления канализационных стоков. Содержащиеся в них посторонние включения постепенно оседают на дно, где со временем превращаются в ил, выделяя при этом некоторое количество теплоты, метана и сероводорода.

При этом более легкие вещества и газы всплывают наверх, образуя слой пены. Постепенно засыхая, она превращается в так называемую флотационную корку. Чтобы предотвратить засорение системы, на входных и отводных трубах бетонных септиков для дачи устанавливаются тройники.

Несмотря на низкую себестоимость и простоту конструкции, односекционный бетонный септик для дачи обладает одним, но довольно существенным недостатком – высокая вероятность выброса твердых частиц в трубы поля фильтрации, из-за чего они засоряются. Именно поэтому наибольшей популярностью пользуются двухкамерные бетонные септики для дачи.

Двухкамерные бетонные септики для дачи

Ключевой особенностью конструкции двухкамерного бетонного септика является перегородка, разделяющая его на две неравные части. Это позволяет свести к минимуму вероятность выталкивания твердых осадков в поле фильтрации либо фильтрационный колодец. Кроме того, за счет разделения на две камеры, такой септик требует менее частого обслуживания. При интенсивной эксплуатации очистку камер следует проводить не чаще одного раза в течение 3-5 лет.

Сравнивая двухкамерные бетонные септики для дачи с их однокамерными аналогами, нельзя не отметить более высокое качество очистки канализационных стоков. На выходе их степень чистоты составляет не менее 60-70%. Проходя через поля фильтрации, сточные воды удается очистить на 85-90%, что значительно снижает риск загрязнения окружающей среды.

Помимо этого, во второй камере можно соорудить дополнительный щебеночный фильтр. В качестве фильтрующего элемента применяется гранитный щебень фракции 20 мм. Основным его функциональным назначением является снижение вероятности заброса не растворившихся твердых частиц в дренажные трубы фильтрационного поля, где происходит доочистка канализационных стоков.

Единственным недостатком двухкамерного бетонного септика является более высокая стоимость возведения и повышенная трудоемкость работ. Однако, на фоне вышеназванных достоинств их нельзя признать существенными.

Схема возведения септика из бетонных колец своими руками

Обустройство канализационной системы на дачном участке или в загородном домостроении — один из самых важных этапов создания комфорта для человека. При этом самым популярным резервуаром для сбора нечистот считается септик, сделанный своими руками из железобетонных колец.

Такое устройство выгодно отличается от своих конкурентов сравнительно невысокой стоимостью, длительным эксплуатационным ресурсом и возможностью самостоятельного возведения. Поэтому такая канализация на даче – единственно правильный выбор в плане цены и качества.

Однако не лишено такое септическое устройство и недостатков, которые в основном сводятся к появлению неприятных ароматов из-за неполной герметичности сточного резервуара. Также по мере наполнения септика сточными водами его придётся очищать при помощи спецтехники, хотя такого недостатка не лишены и другие резервуары для сбора отходов жизнедеятельности человека.

Почему именно септик?

Чтобы полностью развеять сомнения в целесообразности использования септика, возводимого из бетонных колец нужно разобраться, чем такое устройство отличается от других канализационных сооружений. Если рассматривать достоинства такого сточного резервуара, то хочется отметить следующие параметры:

• сохранение грунта на приусадебном участке в чистоте;
• возможность переработки большого количества нечистот;
• невысокая стоимость монтажных работ;
• установка септика на любом грунте;
• редкая периодичность проведения мероприятий по очистке;
• долговечность и простота использования;
• возможность сооружения септика с использованием колец из железобетона своими руками.

К недостаткам такого канализационного резервуара можно отнести сложность по его установке, обусловленную с проведением земляных работ и весом готовых колец из железобетона для перемещения которых, может понадобиться спецтехника.

Основные этапы монтажных работ

На первый взгляд возведение септика из железобетонных колец может показаться сложным для самостоятельного выполнения. Но в реальности весь монтажный процесс состоит из нескольких мероприятий, которые под силу каждому домовладельцу:

• составление схемы и расчёт объёмов резервуара;
• выбор места под септик на приусадебном участке;
• земляные работы по копке котлована;
• установка колец из бетона и подключение канализационной трубы;
• обустройство гидроизоляции и герметизация швов;
• перекрытие септика и засыпка ямы.

Выбор схемы подходящего септика зависит от количества очистительных резервуаров. Обычно возводятся одно-, двух- или трёхкамерные сооружения. Септик с одной камерой подходит для небольших загородных построек, где люди не проживают постоянно. Но если в доме живёт большая семья, которая пользуется стиральной или посудомоечной машиной и другими сантехническими приборами целесообразно возводить своими руками многокамерную конструкцию сборника нечистот.

Особенностью однокамерного септика является то, что он работает по накопительному принципу, аккумулируя внутри резервуара отходы и поэтому в процессе наполнения, требует проведения регулярных очисток с помощью ассенизаторской техники. Поэтому целесообразно возводит резервуары из бетонных колец, которые могут вмещать объёмы сточных вод, превышающие суточные сбросы более чем в 15 раз.

Если рассматривать двухкамерную конструкцию, то она более функциональная. В первом резервуаре происходит накопление твёрдых отходов, а в следующую ёмкость перетекает остальная жидкость. При этом если дополнительно обустроить дренажный фильтр из песочно-гравийной смеси, то очищенные отходы будут впитываться в почву. Естественно, без откачки такого септика не обойтись, однако, периодичность проведения мероприятий, будет значительно реже, чем при использовании однокамерного аналога.

Схемы, расчёты и другие особенности септика

Если домовладельцем было принято сооружать своими руками 3-камерную модель септика, состоящего из бетонных колец, то согласно схеме, такое изделие должно состоять из следующих резервуаров:

• отстойник – камера, в которой отстаиваются нечистоты;
• очистительный резервуар, в котором устраняются загрязнения;
• фильтрационный колодец, предназначенный для доочистки сточных вод.

Рассчитывая размеры септика, нужно учитывать количество жильцов, постоянно находящихся в доме, и объёмы суточного потребления воды каждым человеком. Исходя, из усреднённых данных один жилец дома, который регулярно пользуется всей сантехникой, потребляет до 200 л жидкости в течение 24 часов. Поэтому средняя семья из 3 человек вырабатывает до 600 л отходов каждые сутки.

По существующим строительным нормам размер очистительной камеры должен вмещать объёмы сточных вод, которые накапливаются в течение 3 суток. Поэтому проделав несложные расчёты можно определить, что для средней семьи потребуется канализационный резервуар в 1800 л.

Особенности выбора подходящего места под септик

В процессе установки септического резервуара из бетонных колец своими руками нужно в точности следовать нормам и предписаниям, которые прописаны в действующей нормативной документации. По санитарным правилам запрещено располагать сточный резервуар в непосредственной близости от жилого строения и открытых источников питьевой воды. Прежде чем размечать участок, нужно ознакомиться со следующими нюансами:

• очистное сооружение должно размещаться не ближе 5-м от жилого дома;
• слишком большая отдалённость септика от дома может привести к значительному увеличению трудозатрат по прокладке канализационных труб;
• дистанция от сборника канализационных отходов до ближайшей скважины или колодца должна быть не меньше чем 50-м;
• для монтажа бетонных колец нужно обеспечить возможность подъезда спецтехники.

В месте установки септика не должно быть поверхностных грунтовых вод. При сооружении слишком длинного канализационного трубопровода он должен оснащаться ревизионными колодцами.

Особенности технологии монтажа септиков

Если рассматривать технологический процесс монтажа септического устройства, то он должен происходить согласно выбранной схеме очистительного сооружения. Если выбран 3-камерный септик, то все работы по его возведению своими руками состоят из определённых этапов.

1. Возведение септика начинается непосредственно с приобретения бетонных колец. Для стандартного канализационного очистителя достаточно 9 элементов. Помимо этого понадобятся канализационные люки и бетонные крышки.
2. На следующем этапе выполняется копка 3 котлованов расположенных в ряд. Полученные колодцы должны быть 3 метровой глубины и шириной на 100–150 мм больше диаметра бетонного кольца.
3. Производится бетонирование дна первых 2 резервуаров.
4. Следующий этап – монтаж колец из бетона. Для этого с помощью подъёмной техники отдельные элементы устанавливаются один на другой. В каждый котлован монтируется по 3 кольца.
5. Выполняется заделывание стыков между соседними элементами с помощью песочно-цементного раствора.

Если следовать схеме установки септика из бетонных колец своими руками, то колодцы должны возводиться последовательно. Кольца устанавливаются друг на друга и стыкуются между собой с максимальной плотностью. Если предполагается нестабильность грунта в районе возведения сточного резервуара, то соседние бетонные элементы дополнительно закрепляются металлическими пластинами или скобами.

Монтаж канализационного трубопровода

При монтаже канализационного трубопровода нужно учитывать, что прохождение стоков из одного резервуара в другой должно быть беспрепятственным. Сам процесс установки труб подразумевает определённые нюансы:

• канализационная труба подводится под небольшим углом в сторону сточных вод к первому колодцу;
• отрезок трубы, соединяющий первый и второй резервуар, размещается на 20 см ниже входного аналога;
• патрубок, соединяющий последние 2 резервуара, опускается ещё на 20 см.

Несмотря на свою эффективность, септик из железобетонных колец не лишён недостатков, одним из которых является большая площадь для его установки.

Герметизация стыков и обустройство вентиляции

Очень важно качественно заделывать швы между соседними кольцами с помощью цементного раствора или готовых смесей. В первую очередь от этого будет зависеть образование неприятных ароматов на приусадебном участке. Для улучшения гидроизоляционных показателей септика его обрабатывают снаружи обмазочными материалами на основе герметиков.

Первый резервуар обязательно оснащается 4 метровой трубой, возвышающейся над перекрытием. Это позволяет, выходить образующимся в процессе брожения стоков газам. В случае необходимости такая вытяжка устанавливается на всех сточных ёмкостях.

Обратная засыпка выполняется по окончании всех монтажных процедур. Вынутая из ямы почва смешивается с песком и распределяется в пространстве между бетонных колец и котлованом. Каждый резервуар накрывается бетонной крышкой, в которой предусмотрено отверстие для люка.

Особенности эксплуатации самодельного септика

Просто самостоятельно построить септик с использованием бетонных колец недостаточно. Нужно уметь правильно его эксплуатировать. Важно учитывать, что в нормальный режим такое очистное оборудование войдёт только через полгода. Естественно, процесс можно ускорить с помощью использования специальных добавок.

Основным правилом эксплуатации септиков считается регулярный контроль уровня нечистот и своевременная их откачка по мере необходимости. Для контроля уровня осадков в резервуарах используют обычный деревянный шест, опускаемый в люк. Также нужно проверять качество очистки нечистот по их прозрачности. Чтобы не допустить замерзания стоков в септике желательно выполнить работы по его утеплению. Особенно это касается смотрового люка и бетонного перекрытия.

Рекомендации опытных строителей

Приступая к сооружению септика с использованием бетонных колец своими руками, нужно ознакомиться с рекомендациями специалистов, которые смогут поспособствовать ускорению монтажных работ и экономии денежных средств:

• Чтобы уменьшить бюджет, предназначенный для сооружения септика перед приобретением колец из бетона целесообразно подготовить котлованы для их размещения. Это в первую очередь обусловлено тем, что разгрузка колец будет проводиться при помощи крана, так почему не выгружать их непосредственно в котлован и не платить дважды за услуги крановщика.
• Для перекрытия септика бетонными плитами нужно устанавливать конструкции с отверстием для люка на каждом отдельном резервуаре. Благодаря этому упрощается контроль за наполнением ёмкостей и появляется возможность добавлять живые бактерии для переработки и разложения человеческих отходов на удобрение.
• При возможности желательно каждый колодец снабдить отдельной вентиляционной трубой.
• Не стоит пренебрегать утеплением септика для предотвращения промерзания в зимний период года.
• Чтобы конструкция септика получилась достаточно прочной, соседние элементы скрепляются скобами.
• При возможности нужно обработать кольца из бетона изнутри при помощи проникающей гидроизоляции. Но такие работы потребуют дополнительных денежных вложений.

Если следовать основным правилам монтажа канализационных септиков на приусадебном участке загородного домостроения, то весь процесс, даже проводимый своими руками, не вызовет особых проблем. Единственное, необходимо в точности соблюдать санитарные правила размещения канализационных систем. Однажды самостоятельно соорудив септик, домовладелец на долгое время обеспечит комфорт проживания всех родственников на даче или в загородном строении.

Селезнёв Геннадий Антонович

Как правильно сделать септик из бетонных колец?

Автономная канализация в доме — необходимость, как вода, отопление. Выгребная канализация — прошлое, заводской септик стоит недешево, приемлемый вариант — септик из бетонных колец своими руками. Особенности конструкции позволяют справиться с большим количеством отходов, предотвращают загрязнение грунта. Разберемся в отличительных характеристиках, правильности устройства и монтаже своими руками.

Преимущества и недостатки

Рассмотрим мотивы, позволяющие выбрать именно такую бетонную систему. У бетонного септика ряд неоспоримых преимуществ:

• Автономная работа сооружения, без подвода электрического питания.
• Нет необходимости в устройстве дополнительного дренажа, насоса.
• Размеры бетонных колец на усмотрение владельца.
• Срок службы бетонной конструкции гораздо больше, чем пластиковой, железной.
• Железобетонная конструкция эффективнее справляется с очищением сточных вод.
• Технология установки настолько проста, что работу может сделать человек с минимальными строительными навыками.
• Минимальные затраты на закупку материала и строительные работы.
• Простота в обслуживании.

Есть и вторая сторона медали — недостатки, их нужно знать в лицо:

• Применение специальной техники при монтаже, вручную тяжело поставить бетонные кольца.
• Сложность монтажа труб между секциями (отверстия под трубы делаем самостоятельно).
• Регулярное очищение в септиках камеры твердых отходов. При использовании специальных добавок уменьшается количество вызовов ассенизаторов, за счет разложения твердой массы.

Схема, устройство конструкции

Схема устройства септика.

Непосредственно перед строительными работами, необходимо определиться с местом расположения канализации, нарисовать чертеж. На данном этапе стоит учесть некоторые нюансы, которые обязательно отображаются в чертеже:

• расстояние между септиком и домом не менее 5 метров;
• от колодца, скважины с питьевой водой расстояние 30 м и больше.

Возведенным бетонным септиком на участке решается не только проблема сбора повседневного бытового мусора, но и учитывается экологический подход к распаду осадков на неопасные элементы. Для наглядного понимания процесса, разберем схему строения септиков, основной задачей которых является сбор отходов, поэтапное осветление, очистка. Септики различаются по количеству емкостей:

• однокамерный септик из бетонных колец, процесс работы накопление стоков;
• двухкамерный, емкости связаны между собой переливной трубой;
• трехкамерный, процесс работы, как и двухкамерной емкости.

Чем больше септиков, тем лучше очистка.

Каждая емкость отвечает за дальнейший этап очистки стоков. Чем больше емкостей, тем лучше очистка. Важно правильно рассчитать необходимое количество строений. Стандартный вариант — три элемента, но бывают специальные проекты, с меньшим количеством емкостей. Классическая схема септика из бетонных колец:

• Первый колодец — камера для отстаивания стоков с забетонированным основанием. Объем первой емкости — половина от размера всей постройки. В резервуар можно добавлять анаэробы, позволяющие разделять твердые субстанции и остатки накапливать на дне. При отсутствии на участке сооружений для забора воды, бактериями не пользуются.
• Второй колодец — емкость для очищения загрязнений, соединяется с первой и обеспечивает второй уровень фильтрации.
• Третий колодец — емкость фильтрации, соединена трубой со второй емкостью. Бетонное дно резервуара заменено на песчаное или песчано-щебеночное. Через него проходят осветленные воды и проникают в почву.

Как показывает практика, часто ограничиваются установкой двух колодцев. Маленькой семье с небольшим количеством бытовой техники одного отстойника достаточно, но семье с активным использованием стиральной и посудомоечной машин, душем, ванной и т.д. стоит остановить свой выбор на двух емкостях-отстойниках.

Расчет необходимого объема

Как правильно рассчитать объем автономной канализации? Главным показателем при расчете объема является потребление воды на одного человека в сутки. Один жилец расходует 150-200 л воды. Для правильного расчета стоит потребляемый объем на одного умножить на число всех проживающих в доме. Выходит суточное потребление воды на семью, плюс запас на 200 л, учитывая приход гостей.

Согласно строительным нормам стоковая яма должна содержать в себе объем отходов за трое суток. В среднем на семью из 3-4 человек объем очистного сооружения не меньше 3-4 м³. Цифра суточного потребления не превышает одного м³ — ставьте одно кольцо, если потребляемый объем колеблется от 1 до 8 м³ — септику необходимо две емкости.

Этапы строительства своими руками

Монтаж по сооружению септика на своем участке включает несколько этапов. Проведены все расчеты, схемы утверждены – заготавливаем материалы.

Подготовка материалов и инструментов

Размеры бетонных колец для септика.

Подготавливая список для закупки материалов, в первый пункт записываем бетонные конструкции. Зная количество и высоту резервуаров, легко рассчитать нужное количество колец (высота 90 см). Приобретение нижних колец с уже готовым дном облегчит работу. Необходимые инструменты:

• пластиковые трубы;
• уголки, тройники;
• асбестовые, вентиляционные трубы;
• цемент;
• гидроизоляционный материал;
• щебень;
• лопата, перфоратор, лестница, ножовка, мастерок.

Выбор местоположения

Место расположения, предназначенное септикам, имеет большое значение. На принятие решения влияют санитарно – эпидемиолгические и строительные требования:

• правильный расчет расстояния для удаления от дома, источника питьевой воды;
• низкое нахождение подземных вод;
• доступность свободного подъезда для транспорта.

Стоит знать, что устройство канализации на расстоянии больше 20 м требует дополнительных расходов для подводящего трубопровода и обустройства ревизионных колодцев.

Подготовка котлована

Подготовка котлована для септика.

Все подготовительные работы проведены – роем котлован. Для выкапывания ямы стоит использовать специальную технику, что сэкономит время, или выкопать яму самостоятельно. Плюс ручной копки состоит в том, что сразу соблюдаются нужные размеры, не понадобится корректировка этих размеров. Глубина ямы не менее двух метров, ширину выкапывайте с запасом, чтобы бетонными кольцами не цеплять бока рва.

Принято считать классическим вариантом котлована – круглую форму. Данное утверждение легко опровергнуть. Отлично подходит котлован в форме квадрата, его легче вырыть, да и бетонная плита в квадратную форму ляжет свободней. При трехкамерном септике вырываем три ямы, при двухкамерном — две. Каждую последующую яму располагаем ниже на 20-30 см.

Монтаж колец, подводка труб

Подводка труб к септика.

Катить кольца по поверхности запрещено, от такой транспортировки появляются трещины. К монтажу стоит привлечь специализированную технику, которая обеспечит кольцам подачу в вертикальном положении. Перед установкой стоит подготовить основание: песчаная подушка высотой в 30 см и бетонированная стяжка высотой в 20 см. Основание предотвращает попадание стоков в почву. Стяжку можно заменить цельной бетонной плитой или кольцами с бетонным дном. Однокамерные септики не бетонируются, достаточно дренажной подушки.

Герметизация

На забетонированное дно ставятся кольца. В кольце пробиваются отверстия для переливной трубы, тщательно заделываются цементом соединительные линии. Для наружной отделки используют обмазочные защитные растворы. Если есть финансовый потенциал, стоит купить пластиковые цилиндры и поставить внутрь колодца для предотвращения попадания загрязнений в почву. Можно начинать этап гидроизоляции.

Гидроизоляция

Защита конструкции от проникновения воды – пожалуй, самый ответственный этап. Несмотря на убеждение, что бетон воду не впитывает, производится полная гидроизоляция колодца. Жидкое стекло. битумная или полимерная мастика, бетонная смесь с добавками – отлично подходят для выполнения ответственной работы. Тщательно обрабатываются соединения колец.

Перекрытие и засыпка колодца

Завершающий фактор основных работ — установка перекрытий на кольцах. Накрываются емкости бетонной плитой с отверстием под люк. Засыпают колодец ранее вынутой землей, смешанной с песком. Равномерно распределяют по всей поверхности и тщательно уплотняют.

Некоторые полезные советы

Решив выкопать септик из бетонных колец своими руками, позаботьтесь о схеме будущей канализации, соблюдайте очередность этапов монтажа и ознакомьтесь с некоторыми советами напоследок:

• Для устройства канализации выбирайте самое низкое место своего участка.
• Не забывайте очищать сборный колодец, используя специальный транспорт.
• При установке, кольца лучше скрепить металлическими пластинами, что защитит от движения грунта.
• Позаботьтесь о вентиляции, выведите трубу над землей.

Создание автономной канализации самостоятельно существенно сэкономит семейный бюджет, а соблюдение технологий избавит от проблем при эксплуатации.

Источники: http://aquagroup.ru/articles/septik-iz-betonnyh-kolec.html, http://stoki.guru/kanalizaciya/septiki/shema-vozvedeniya-septika-iz-betonnyh-kolec-svoimi-rukami.html, http://kladembeton.ru/sooruzheniya/septiki/septik-iz-betonnyh-kolets-svoimi-rukami.html

kanalizacia-doma.ru

Септик из бетонных колец — 105 фото проектов и советы от опытных строителей

В большинстве частных домов отсутствует центральная канализация, что приводит к значительным трудностям с утилизацией сточных вод. Как же быть в такой ситуации? В таких случаях организуется автономная канализация: осуществляется централизованный сбор стоков со всех бытовых и хозяйственных построек на участке, которые удаляются в выгребной колодец.

Наиболее распространены выгребные ямы, но время не стоит на месте и на их смену пришли септики. Септики бывают сборные пластиковые, а также со станциями глубокой очистки.

Их минус – очень высокая стоимость. Альтернативный вариант – это установка септика из бетонных колец.

Плюсы и минусы бетонного септика

Положительные стороны:

Надежность конструкции. Железобетон имеет высокую прочность, долговечность и способен противостоять агрессивным средам.

Переливной септик из бетонных колец полностью автономен, он не требует дополнительных элементов для функционирования, таких как: электричество, насосы, дренажные установки, емкости для аэрации и бактерий и т.д.

Возможность возведения септиков различного объема и типа. Это обуславливается большим разнообразием железобетонных колец: диаметр колец колеблется от 0,5 до 2 метров. Высота колец имеет два варианта – 0,6 и 0,9 метров.

Возвести небольшой септик можно самостоятельно, даже без привлечения тяжелой техники.  Монтаж не требует особых навыков и знаний.

Эксплуатируется септик легко – участие человека не требуется.

Для постройки необходим минимальный набор материалов и инструментов.

Отрицательные стороны:

Для возведения септиков большой вместимости, требуются манипуляторы. Это связано с большой массой бетонных колец и плит.

Для монтажа необходимо как минимум два человека. Такие септики требуют периодической очистки.

Схема и работа септика

До начала осуществления работ необходимо определиться с местом расположения и принципиальной схемой септика из бетонных колец. Стоит помнить, что бетонный септик должен располагаться как минимум в 5 метрах от дома, не менее чем в 2 метрах от хозяйственных построек. При наличии местных источников водоснабжения: в 30 и более метрах от колодцев и скважин.

Минимальное расстояние между септиком и проезжей частью – 5 метров. Септик должен располагаться непосредственно на участке.

Септики бывают однокамерные, двухкамерные и трехкамерные. Пример каждого из видов септика из бетонных колец можно просмотреть на многочисленных фото нашей подборки в конце данной статьи.

Возведение большего количества камер не целесообразно. Наиболее популярны двухкамерные септики. Такие септики состоят из двух колодцев, между которыми в верхней части располагается соединительная труба.

В первый колодец поступают стоки, собранные со всех источников в доме. Он герметичен (имеет бетонное днище). По мере заполнения первого колодца, стоки отстаиваются, происходит разложение стоков на жидкую, твердую и газообразную часть.

Твердая часть аккумулируется внизу, жидкая находится вверху, а газообразная часть удаляется через вентиляционный стояк, расположенный в самом верху септика (делается отверстие в колодезной плите перекрытия, выводится труба на 0,5-1,0 метров над поверхностью земли).

Достигая отметки соединительной трубы, жидкая часть переливается во второй колодец. Второй колодец имеет дренированное дно (отсутствует бетонная плита в днище – вместо нее щебеночная подушка).

По мере поступления жидких стоков, они накапливаются, отстаиваются и впитываются в грунт. Как же сделать септик из бетонных колец? Все начинается с подсчета необходимого объема.

Необходимый объем

В зависимости от объемов стоков, выбирается и общий объем септика. Для стандартной семьи в 3-4 человека требуется септик порядка 6-9 кубов. Расчет ведется из условий потребления воды в сутки на одного человека: 200 литров/сутки, а также минимального объема приемной стоковой ямы в расчете на трое суток.

При наличии 4 человек, получим суммарный максимальный объем стоков с учетом запаса в 200 литров – 1 куб. Это значит, что приемный колодец должен быть минимум 3 куба.

Второй колодец делают обычно таким же объемом. При наличии большего количества людей, увеличивают количество колец в септике, их диаметр, а также возводят дополнительные камеры.

Максимальный объем трехкамерного септика может достигать 45 кубов полезного объема.

Подготовка

После определения места для септика и подсчета необходимого объема стоков, легко можно определиться и с требуемым объемом септика. От его объема зависит количество бетонных колец, плит для днища и покрытия (можно использовать готовые кольца с днищами).

После приобретения и получения всех материалов, необходимо:

Подготовить котлован. Котлован стоит копать сразу для всех камер (большой котлован), с запасом для монтажа колец на 0,5-1 метр с каждой стороны. Глубина котлована должна соответствовать полной высоте септика.

Днище котлована выровнять и отсыпать песчаной подушкой, толщиной 0,1-0,2 метра. Подушку утрамбовать.

Копку котлована осуществлять только механизированным способом. При сооружении септиков небольших объемов (до 4 кубов), можно обойтись ручным способом.

Приобрести цемент, песок, щебень, канализационные трубы, битумную мастику, колодезный люк. Позаботиться о наличии необходимого инструмента.

Монтаж септика

Для возведения септика, необходимо наличие специальной техники и как минимум 2 человек. Монтаж осуществляется с днища. Днище устанавливается в уровень. Далее:

Монтаж колец, покрытий осуществлять с использованием манипуляторов. Кольца насаживаются на цементно-песчаный раствор, так же как и все плиты покрытия.

После монтажа колец, выполнить обмазочную гидроизоляцию, защитив от влаги как и сам септик, так и предотвратив попадание стоков через стенки септика в грунт.

Соединительную трубу между колодцами септиков располагать минимум на 0,2 метра ниже входной трубы из дома в приемный колодец. В последнем колодце сделать дренированное дно из щебня.

Края отверстия для труб, в стенках септика, заделать цементным раствором. После его затвердевания, это место тщательно промазать битумом.

Выдержать уклон канализационных труб в пределах 3-5%.

Заключение

Бетонный септик не требует много времени и больших средств. Является бюджетным вариантом решения проблем с канализацией.

Монтаж небольших септиков из бетонных колец можно осуществить своими руками, без привлечения специальной техники.

По окончанию работ, септик необходимо снабдить вентиляционными трубами, кольца скрепить между собой продольными вертикальными уголками или пластинами.  Наиболее рационально размещать септик в самой нижней точке участка.

Фото септика из бетонных колец

Также рекомендуем посетить:

strojka-gid.ru

схема, устройство, как сделать самому, фото

Наличие септика на участке — не только вопрос комфорта, но и санитарно-гигиеническая необходимость. Такое устройство требуется и в доме при условии постоянного проживания, и на дачном участке, куда приезжают периодически. Важно лишь выбрать оптимальную для конкретных условий конструкцию. Септик своими руками из бетонных колец, схема и место расположения которого правильно выбраны, будет обладать максимальной эффективностью.

Устройство и принцип действия моделей из бетонных колец

Важно для тех, кто решает, как сделать септик из бетонных колец своими руками: схема конструкции может включать от одной до трех емкостей, причем с увеличением их количества повышается эффективность, снижается потребность в услугах ассенизаторской машины, но вырастает и стоимость проекта.

Для наглядности следует рассмотреть подробнее самый полный вариант схемы септика из колец с использованием трех емкостей.

Загрязненная вода собирается в первый, самый крупный резервуар, где происходит отстаивание и осаждение наиболее крупных фракций, после чего частично очищенная вода проходит аналогичную процедуру во второй емкости, которая конструктивно практически не отличается от первой (иногда целесообразно сделать ее несколько меньше по объему).

Второй резервуар осаждает мелкие включения, вода становится относительно чистой и поступает в третью емкость. Ее отличительная особенность – наличие фильтрующей засыпки вместо бетонного дна. Проходя через дренажный слой вода избавляется от остатков загрязнений и уходит в грунт.

На фото показан пример как установить своими руками септик из бетонных колец — схема из трех емкостей

Если выбран двухрезервуарный септик из бетонных колец, схема может включать два резервуара с бетонными днищами или один с бетонным дном и один с фильтрующим слоем.

Схема септика из бетонных колец из двух камер

Однокамерные модели лишь собирают стоки и частично осаждают нерастворимые включения. Такие модификации дешевы, но малоэффективны и подходят только для периодически посещаемых дач. Удаление загрязненной воды из однокамерного септика может производиться только при помощи ассенизаторской машины. Аналогичное очищение требуется и двухкамерным, и трехкамерным конструкциям, однако требуемая частота откачивания в этих случаях значительно меньше.

Для тех, кто ищет наиболее простые варианты, советуем обратить внимание на выгребную яму из покрышек — своими руками ее сделать можно буквально за один день.

Про особенности организации канализации в бане мы рассказали тут.

Нюансы конструкции и полноценное оснащение

Для того, чтобы сделанный своими руками септик из колодезных колец не выдавал своего присутствия неприятным запахом и не оказывал вредного влияние на состав почвы или воды в близлежащих водоемах, важно не пренебрегать нюансами и обустраивать конструкцию, в соответствии с предъявляемыми требованиями.

Так сточная труба (предпочтительнее использовать пластиковые изделия) должна иметь уклон 2 см на метр длины на всем протяжении и входить в бетонную секцию не глубже, чем 20-25 см от верхнего края верхнего кольца. Впрочем, на практике очень часто вход трубы в секцию происходит гораздо ниже при рытье траншеи и укладке труб глубже уровня промерзания грунта (ориентировочно 1 м.)

При прокладке труб к септику из жб колец соблюдаем правильный уровень наклона

Особенностью первой секции является наличие бетонного дна, минимизирующего вероятность попадания грязных стоков в грунт. Аналогичным образом устраивается первая секция при выборе двухкамерного септика, а также единственный резервуар однокамерных моделей.

Схема септика из бетонных колец на три или две емкости предусматривает засыпку дна последнего из резервуаров материалами, способными задерживать крупные и средние нерастворимые включения, если таковые еще остались, и выводить жидкость в грунт. Для этого можно использовать песок, гравий или керамзит, а оптимальным решением станет послойная укладка материалов с различной фракционностью.

Предварительные расчеты

Причиной неэффективности сооружения или неудобства его эксплуатации может стать не только нарушение технологии на этапе строительства, но и ошибка в расчетах при определении требуемого объема и оптимального места расположения конструкции.

Исходя из среднего объема водопотребления (одному человеку в сутки ориентировочно требуется порядка 200 литров воды) принято выбирать следующие объемы септиков из железобетонных колец:

• для 2-3 человек – 1,5 куб. м (в этом случае нет необходимости в установке трехкамерной конструкции, при правильной организации водоотвода и очистки достаточно будет двух камер),
• для 4 человек оптимальны резервуары 2 куб. м,
• при установке одного септика на 2-3 семьи (10-12 человек), проживающих в отдельных частях дома, потребуется объем не менее 5 кубов.

Объем септика устанавливается с учетом того, что для полного цикла переработки стоков требуется в среднем 3 суток, поэтому резервуар должен вмещать без риска перелива трехдневную норму.

При выборе места размещения конструкции следует соблюдать следующие требования к удаленности септика от определенных объектов:

• от естественных природных водоемов – не менее 30 м,
• от места забора питьевой воды – минимум 50 м,
• от плодовых деревьев, овощных грядок – не менее 3 метров,
• от дороги не менее 5 м (важно обеспечить возможность беспрепятственного подъезда крупногабаритного транспорта, поскольку с определенной периодичностью потребуется подъезд ассенизаторской машины для откачки стоков, а во время чистки септика – утилизация материала дренажного слоя).

Место установки септика на участке

Монтаж конструкции

Устройство септика из бетонных колец своими руками предполагает использование элементов с большим весом перемещать и устанавливать такие изделий вручную невозможно, к тому же недопустимо катать их при необходимости транспортировки (в этом случае на боковых поверхностях образуются микротрещины, способствующие проникновению в грунт грязной жидкости). Таким образом, без использования достаточно мощной подъемной техники обойтись не получится.

Выбор способа рытья котлованов остается за владельцем дома и перед тем, как построить септик из бетонных колец своими руками для частного дома или дачи, нужно определиться, на каком из способов остановиться:

• Экскаватор справится с работой быстро, но ему требуется большое количество свободного пространства. К тому же точности размеров в данном случае ожидать не приходится, а значит, засыпка после монтажа потребует больше времени и усилий.
• Ручное выкапывание котлована более трудоемко, но более точно.

Копаем котлован самостоятельно

Дальнейшие монтажные работы включают несколько этапов (рассматривается монтаж своими руками по схеме септика из бетонных колец, предусматривающей три камеры):

1. На дне котлована выравнивается и утрамбовывается грунт, при необходимости выполняется засыпка песком и щебнем, после чего изготавливается бетонная основа с применением армирования (для третьего резервуара непроницаемое дно не требуется). Делая железобетонный септик из колец, для первых двух емкостей возможно использование готовых колец с дном.
2. Только после застывания основы начинается последовательная установка колец с обязательным использованием соединительного материала (в большинстве случаев для этих целей используется цемент).
3. Перфоратором или болгаркой вырезаются отверстия для входных и соединительных труб, а также отверстия для люков в бетонных дисках, которыми будут закрываться резервуары.
4. Устанавливаются трубы (для входной линии это может быть патрубок, который позже будет позже соединен с канализационной трубой).Герметизируем бетонные кольца
5. Производится тщательная герметизация емкостей, которая проходит, как минимум, в два этапа. Вначале обрабатываются все стыки (между кольцами, соединение нижнего кольца и платформы, на месте входа и выхода труб). После этого выполняется гидроизоляция всех внутренних и наружных поверхностей, для чего могут использоваться жидкое стекло, специальные полимерные мастики или битум.

1. Дно третьего резервуара засыпается фильтрующим материалом.
2. Устанавливаются верхние диски с люками и вентиляционными отверстиями.
3. Производится засыпка промежутка между стенками колец и стенками котлована вынутым во время раскапывания грунтом с периодической трамбовкой в процессе.

   Засыпаем котлован с септиком

4. Прокладываются полностью все коммуникации.

   Септик из бетонных колец: фото готового канализационного устройства

Обслуживание

Для обеспечения эффективности недостаточно обладать информацией, как правильно сделать септик из бетонных колец. Требуется также грамотное обслуживание сооружения. При большой удаленности на каждые 20 метров трубопровода требуется ревизионный колодец вне зависимости от типа выбранной конструкции.

В остальном требования зависят от схемы очистки. В самых эффективных септиках достаточно производить чистку раз в три года с обработкой дезинфицирующими средствами и (по необходимости) восстановлением внутреннего слоя гидроизоляции. Грязный фильтрующий материал при этом удаляется и утилизируется, для чего лучше воспользоваться услугами специализированных сервисов, поскольку обычное складирование таких отходов является грубым нарушением санитарных норм.

Для однокамерных септиков обслуживание в основном сводится к своевременному опустошению при помощи машины-ассенизатора. Тем не менее даже такие простые конструкции требуется периодически ревизировать, проверяя их герметичность, и производить обработку дезинфицирующими средствами.

Про бетонные кольца для канализации, их размеры и цены, у нас есть отдельный материал на сайте.

О способах очистки выгребных ям и септиков читайте тут.

А вы знаете о необходимсти вентиляции для канализационной системы? Подробнее об этом читайте на этой странице http://okanalizacii.ru/sistemy/elem-i-oborud/ventilyaciya-kanalizacii-v-chastnom-dome.html

Преимущества

Сделав септик из бетонных колец своими руками, можете быть уверены, что он будет отличаться долговечностью и эффективностью. При правильной эксплуатации он практически не изнашивается, не разрушается и прослужит десятки лет. При этом на обслуживание не придется тратить много средств.

okanalizacii.ru

Устройство септика из бетонных колец: схема по Ратникову Андрею

Большинство склоняются к мнению, что многокамерный септик способен полностью очистить все стоки, но это ошибочное утверждение, трехсуточный септик не позволяет получить биохимическую потребность в кислороде 2мг/л, при которой допускается сброс стоков на грунт без дополнительной доочистки.

В каких случаях устанавливать устройство нельзя

Прежде чем устанавливать очистное сооружение, необходимо изучить основные правила, когда это делать нельзя:

• Участок, на котором предполагается установка, находится в санитарно-защищенной зоне.
• Участок располагается на скальной местности, где грунт не фильтрующий.
• Территория расположена на крутом склоне, в случае даже незначительно переувлажнения могут возникнуть оползни.

Как выбрать место для установки септика

В Российском Законодательстве прописано, что санитарно-защитная зона от септика до здания (в котором проживают люди) следует рассчитывать около 5 метров, а от участка своих соседей — минимум 4 метра. Учитывать такие параметры нужно обязательно, в противном случае может произойти размытие грунта под зданием.

Реклама от партнеров сайта

Если вы планируете установить очистные сооружения у себя в саду, то нужно учесть, что расстояние до ближайшего дерева должно быть от двух до четырех метров, так как корневая система растительности может негативно сказаться на всей конструкции.

Как правильно рассчитать количество камер и объем септика

Человек, проживающий в квартире один, за сутки производит примерно 200 литров стоков. Брать в этом случае меньший объем для того чтобы произвести все расчеты не нужно, так как это приведет к тому, что степень очистки стоков уменьшится, а значит штрафов и ссор с соседями из-за постоянного запаха избежать не удастся. Можно привести небольшой пример: возьмем 5 человек, септик для трехсуточного пребывания стоков должен иметь объем 3 кубических метра. Если производить удаление осадков примерно 2 раза в год, то объем септика можно уменьшить на 20%.

Многие жалуются на то, что работать с устройствами которые имеют полуметровые бетонные кольца, тяжело, так как их вес достигает тонну, а то и больше. В этом случае можно использовать бетонные кольца немного меньше, а для того чтобы септик не был установлен глубоко, делается две емкости, которые соединяются между собой последовательно. В итоге у вас получится двухкамерный септик, но работать он будет также как и однокамерный. Для использования трехсуточных септиков, важно не только, сколько камер там будет, а их объем, который будет рассчитываться на три дня. Для того чтобы сэкономить свои денежные средства многие приобретают устройство с одной камерой.

Еще один плюс оборудования с несколькими секциями, это то, что дополнительные секции могут быть использованы для того чтобы продлить срок службы сооружений находящихся в подземной фильтрации. Вполне очевидно, что чем лучше будут очищены стоки, попадающие в них, тем более щадящий режим работы будет происходить.

Если ваши финансы позволяют вам, то не нужно секционировать трехсуточные очистные сооружения, просто приобретите дополнительные секции для увеличения объема.

Подготавливаем котлован правильно

Разрешенный уровень грунтовых вод, в момент устройства фильтрующего колодца, не должен быть меньше 3 метров от поверхности земли, если вы обустраиваете поле подземной фильтрации — полтора метра от земли.

Необходимо поступить следующим образом: сразу после того как вы почувствовали, что влажность грунта увеличивается, в тот момент когда вы копаете яму под будущий колодец, то на этом этапе нужно закончить земляные работы, так как вы достигли нужной цели. Если выкопанная яма имеет глубину менее одного метра — вам не повезло, придется закопать ее и искать другие пути решения канализационного вопроса.

Выкопанный вами котлован должен быть на 300 мм больше, чем объем резервуара для последующей засыпки гравием. В том случае, если устройство многокамерное, гравием обсыпайте не все секции, а только последнюю, все остальные можно засыпать простым грунтом.

Отстойник — как его установить

На примере ниже мы рассмотрим, как установить двухкамерный септик. Итак, после того как котлован выкопан, тщательно выровняйте в нем дно, а после этого его нужно засыпать песком примерно на 15 см, сверху все залейте водой для того чтобы достигнуть максимальной усадки. Не всегда люди имеют бетонное кольцо с дном, а значит, им придется забетонировать дно котлована, а затем, изолировать стык бетонного кольца и дна, в будущем удастся избежать нежелательного засорения почв.

1 — кольца рабочей части; 2 — утепляющая крышка; 3 — кольца горловины; 4 — корпус люка; 5 — крышка люка; 6 — вентиляционный стояк; 7 — плита перекрытия; 8 — плита днища; 9 — щебеночная подушка; 10 — гидроизоляция; 11 — зона осадка; 12 — ходовые скобы

Устанавливать второе кольцо нужно на раствор, состоящий из одной части цемента и трех частей песка (некоторые добавляют к этой массе 0,1 часть жидкого песка). Полученный раствор можно использовать в течение одного часа, спустя это время он будет не пригоден для работ.

Если в будущем предполагается подвижка грунта, то для того чтобы надежно зафиксировать бетонные кольца, нужно использовать металлические скобы.

Рекламное предложение

Крепление бетонных колец скобами

При установке многокамерного септика, отстойник из бетонных колец, устанавливаются на бетонное основание, это позволит улучшить его устойчивость и предотвратить отвод стоков в грунт. Сам фильтрующий колодец необходимо обсыпать щебнем, так как это и есть рабочая часть вашей очистной установки.

Сверху укладывается обычная крышка с люком. Отстойник необходимо гидроизолировать сразу двумя слоями горячего битума. С внешней стороны устройство также необходимо изолировать специальной рулонной изоляцией.

Фильтрующий колодец — установка

Основание вашего фильтра должно находиться на расстоянии минимум один метр выше, чем грунтовые воды. Если это расстояние будет два метра или чуть больше, то нагрузка может быть увеличена на 20%.

Вместо дна — используйте фильтр в виде маленьких камешков, шлака или гравия, слой насыпи должен быть примерно 300 мм. Есть ли проницаемость у швов или нет, это не важно, поэтому можете смело использовать раствор, приготовленный без жидкого стекла.

Рекомендуем прочитать инструкцию о строительстве дренажного колодца.

Монтаж переливов

Прокладывая переливы, делайте уклон два сантиметра на один погонный метр. Подводящая труба должна располагаться на 55 мм выше, чем отводящая, ни в коем случае не используйте пластиковые трубы для того чтобы провести наружную магистраль, в противном случае система выйдет из строя раньше, чем положено.

Для того чтобы обеспечить поток воды вниз, понадобится канализационный тройник, который устанавливается в вертикальном положении: нижний отвод будет отбирать ту воду, которая находится ниже поверхности, а верхний предназначен для того чтобы производить очистку.

При использовании такой конструкции можно предотвратить попадание взвешенных частиц в трубу. Вам удастся избежать частых засоров, да и система сможет прослужить намного дольше.

Как устанавливается вентиляция

Минимальное требование, выдвигаемое для вентиляции — это стояк, длина которого 700 мм от поверхности земли. Для того чтобы избавиться от появления фекального запаха, желательно выводить стояк над кровлей здания на 0,15-0,3 метра. Ратников не рекомендует делать это расстояние большим, так как труба будет обмерзать, а значит функционировать все оборудование зимой, просто не сможет.

Многие допускают еще одну грубую ошибку — устанавливают вентиляционный стояк снаружи поверхности дома. В этом случае, септик будет блокироваться инеем.

Блокировка вентиляционной трубы инеем

Ни в коем случае нельзя соединять вытяжку и дымоход.

Для того чтобы организовать сквозную вентиляцию из секций септика нужно заранее предусмотреть и сделать отверстие в самих перегородках (они должны быть немного выше уровня стоков), либо производить вентиляцию через туже трубу, по которой будут перетекать стоки. Общая площадь должна в два раза превышать площадь сечения на вытяжном стояке.

Смотровую горловину многие предпочитают закрывать чугунными люками, они не должны быть герметичны, так как вентиляция за счет этого улучшается.

Если производить замену вентиляционной части на выпускной клапан, то высока вероятность того, что произойдет срыв сифона, а значит, в квартире появится неприятный запах. При долгом отсутствии людей произойдет пересыхание сифона, предотвратить появление запаха в этом случае невозможно. Благодаря вентиляционной части, которая выведена на кровлю дома, можно раз и навсегда избавиться от этой проблемы.

Наладка оборудования

Сразу после того, как устройство будет построено, нужно заняться наращиванием специальной микрофлоры. Для того чтобы это сделать, нужно загрузить осадок, в тот момент, когда сооружение уже работает, берите в расчет примерно 20% от объема всей камеры. Если при пуске устройства отсутствует осадок, то его нормальная работа будет происходить только спустя 6 месяцев. Определить, что септик начал работать нормально, достаточно легко — запах сероводорода полностью исчезнет.

Срок службы

Если рассматривать устройство септика из бетонных колец по схеме, предлагаемой Андреем Ратниковым, то можно сказать, что в условиях нормальной эксплуатации устройство может прослужить вам 15 лет, только после этого нужно производить полную замену. Фильтрующие колодцы пригодны для использования около 10 лет. Считается, что чем больше камер будет использовано, тем меньше заиливания будет происходить, а значит и срок службы будет дольше.

На правах рекламы

Как чистить устройство

Первый сигнал к тому, что необходимо произвести выгрузку осадка — уровень осадка приближается к нижнему уровню отводящей трубы примерно на 200 мм. Но пока вы вызовите специальную машину, осадок может подняться еще выше и достигнет критической отметки. Поэтому необходимо проверять уровень осадка, немного другим способом: возьмите длинную рейку и опустите ее в септик. После этого вы наглядно увидеть границу между осадком и стоком.
После того как производится выгрузка, оставляйте примерно 30% осадков в устройстве, благодаря этому процесс гниения не будет нарушен.

Рекламное предложение

septikkatalog.ru
