Мотоблоки своими руками – Самоделки для мотоблока: приспособления своими руками, ходоуменьшитель и мульчер для Садко, колеса для культиватора и ботворезка

все про самодельный агрегат + схемы

Обрабатывать участок с большой площадью, на котором значительная часть территории отводится под огород, обходясь лишь подручными инструментами – непростая задача. Работы по рыхлению, копанию, а также прополке огорода вручную отнимают немало сил и времени. Хорошо, когда есть возможность приобрести мотоблок, который станет незаменимым помощником на участке. Но облегчить работы на земле, можно и сделав мотоблок своими руками.

Рынок мотоблоков заводского производства предлагает покупателям довольно широкий ассортимент продукции на любой вкус. Однако цены на такую сельхозтехнику способны осилить далеко не многие. Поэтому на огородах в сельской местности довольно часто можно встретить самодельный мотоблок, который по эксплуатационным параметрам ни чуть не уступает заводскому аналогу.

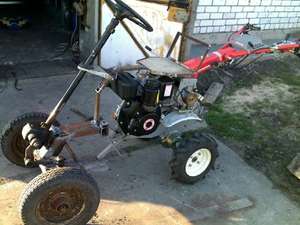

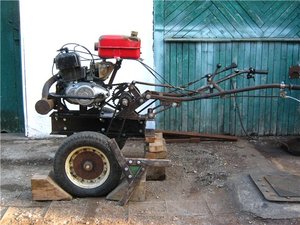

Мотоблок из старых запчастей

Создавая универсальные конструкции, народные умельцы чаще всего используют детали старых мотоциклов и металлолом

Морально устаревшие модели мотоциклов нередко служат основой для изготовления различных самоделок и полезных в хозяйстве средств малой механизации.

Поскольку самодельные мотоблоки нередко создаются из подручных старых материалов, то и в качестве двигателя агрегата довольно часто применяется известный многим мотор пилы «Дружба».

Самодельные многофункциональные сельхозагрегаты

На основе самодельных мотоблоков умельцы создают не менее значимые в сельском хозяйстве инструменты, к примеру: плуги, а также окучники для окучивания кукурузы или картофеля

Один из таких мастеров – изобретатель Валентин Архипов, который является автором изготовления целого ряда полезных устройств и строительства всевозможной приусадебной техники.

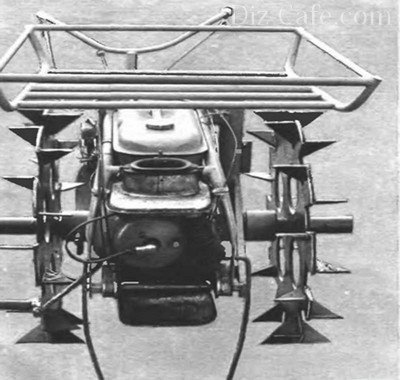

Универсальный мотоблок Архипова

Талантливый конструктор создал многофункциональное устройство, с помощью которого можно не только пахать и боронить землю, но и сажать, окучивать клубневые культуры, а также собирать урожай и сгребать ботву

Поэтому продумывая, как сделать мотоблок своими руками, лучше остановить свой выбор на этом проверенном и успешно применяемом варианте. С простым и удобным в работе сельхозагрегатом сможет справиться любой человек.

Также будет полезен материал об изготовлении прицепа для мотоблока: https://diz-cafe.com/tech/pricep-dlya-motobloka-svoimi-rukami.html

Конструктивные особенности агрегата

Устройство мотоблока представляет собой самоходную машину на двух колесах, оборудованную движком, снятым с мотороллера ВП-150М. Причиной выбора именно этого двигателя послужило то, что он имеет такое конструктивное решение, благодаря которому осуществляется принудительное охлаждение головки цилиндра воздухом.

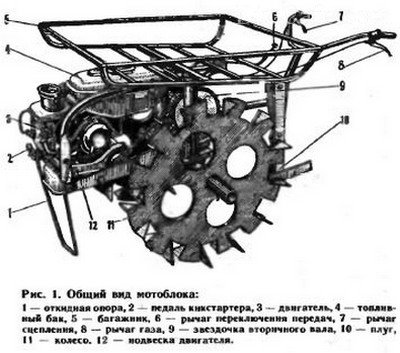

Основные элементы конструкции агрегата

Такой мотор от мотороллера способен работать при наименьших скоростях на довольно больших нагрузках

Основные детали конструкции сельхозагрегата

Для строительства мотоблока мастер использовал взятые с мотороллера тросы управления, подвески двигателя, а также двойную дугу рамы, рукоятки и цепи. Остальные детали конструкции были промышленного производства

Отдельно конструктор изготовил сваренную из труб П-образную раму и выточенную на токарном станке колесную ось. Сделал он также для основной и регулирующих тяг 3 самодельных шарнира. Они будут использоваться в качестве соединяющих элементов между самим мотоблоком, его рулем и плугом.

На раме агрегата посредством сварки прикреплена стальная труба, завершающая осью, которая необходима для осуществления натяжения идущих к коробке передач двигателя тросов. Само натяжение осуществляется посредством качающегося коромысла, в качестве ручки переключения передач которого выступает приваренный отрезок стальной трубы.

Шаг цепей, применяемых для создания устройства, составляет 12,7 мм и 15,9 мм. Число зубьев у звездочек: выходной вал – 11, вторичный вал – 20 и 60, ходовая ось – 40.

Чем хороша именно эта конструкция?

Аналогов подобной модели существует не один десяток, но в сравнении с ними оригинальная модель мотоблока калужского мастера имеет ряд неоспоримых преимуществ.

  • Шарнирное соединение. Обрабатывающие инструменты и тягачи большинства подобных моделей имеют жесткое соединение, что усложняет маневрирование агрегата и затрудняет тем самым работу с ним. Детали данного сельхозагрегата соединены посредством шарниров. Это дает возможность в процессе работы при необходимости менять направление движения, не вынимая плуга из борозды.
  • Смещение оси к направлению движения. Многие хозяева, при обработке грунта с применением мотоблока сталкивались с такой трудностью, что в процессе продвижения вперед под действием сопротивления почвы, агрегат уводит в сторону. Для выравнивания же борозды следует прикладывать немало усилий. Чтобы компенсировать такой занос, мастер расположил ось плуга под небольшим углом в сторону движения. При пахоте конструкция немного повернута влево. Нужное положение всегда можно отрегулировать тремя шарнирами тяги.
  • Уровень заданной глубины пахоты. Если в других моделях глубина распашки поддерживается путем опускания или подъема плуга, то при работе с этим мотоблоком она выполняется автоматически. Регулирование осуществляется за счет изменения угла плуга по отношению к борозде. Конструкция оборудуется полевой доской, которая выступает в качестве подъемной силы при зарывании плуга. Если же, напротив, лемех появляется над поверхностью земли, то моментально увеличивается его угол атаки, под действием которого он вновь погружается в грунт на заданную глубину.

Пошаговая технология сборки устройства

Сборку конструкции начинают с обустройства ходового вала. Для этого к нему прикрепляют корпус с подшипниками, приваривают звездочку и монтируют обгонные муфты, которые в процессе работы будут осуществлять функцию дифференциала. После этого конструкция оборудуется колесами и рамой. На закрепленную раму устанавливают телескопическую тягу, плуг и руль.

Сборка ходового вала

Основные элементы ходового вала: 1 – вал, 2 – звездочка, 3 – крышка, 4 – корпус подшипника, 5 – опорная площадка, 6 – подшипник № 308, 7 – корпус обгонной муфты, 8 – ось собачки, 9 – собачка,10 – храповик, 11 – подшипник № 307, 12 – шайбы, 13 – колесо, 14 – пружина собачки

Сельскохозяйственный мотоблок оборудован специальными колесами, которые в отличие от резиновых аналогов, способны обеспечить лучшее сцепление с грунтом.

Схема изготовления колес агрегата

Такие металлические колеса не забиваются землей. При соприкосновении с грунтом они не уплотняют его, а наоборот разрыхляют

Для соединения рамы агрегата с подвеской двигателя и рамой самого мотороллера используют две дугообразные трубы. Между ними предусмотрено место для размещения топливного бака.

А еще, можно соорудить адаптер для мотоблока, об этом читайте: https://diz-cafe.com/tech/adapter-dlya-motobloka-svoimi-rukami.html

Для обустройства двигателя используется кронштейн, завершающийся стальной осью длиной в 150 мм. Кронштейн приваривают консольно к П-образной раме конструкции. На саму ось подвешивают мотор с подвеской. Собранную конструкцию соединяют с дугообразными дугами рамы. Лишь после этого монтируют вторичный вал, протягивают тросы управления и натягивают цепи.

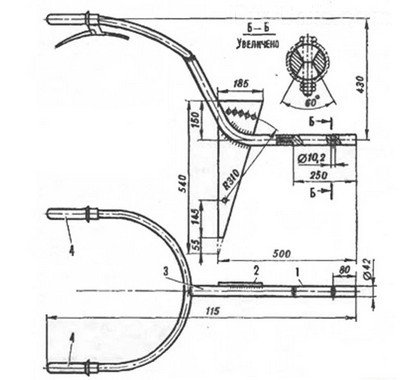

Сборка узла управления

Основные элементы узла управления: 1 – соединительная ось, 2 – планка, 3 – труба, 4 – рукоятки

Схема изготовления соединительных элементов

Соединительные элементы конструкции: 1 – основная тяга, 2 – регулирующая тяга

Как это все дело работает – видео пример

Наглядный пример применения мотоблока:

Мотоблок Архипова многофункционален. Его можно задействовать в качестве плуга, либо же культиватора. Для этого достаточно съемные детали для плуга заменить деталями со снятыми отвалами для культиватора. Мотоблок по мере продвижения будет заглублять борозды в землю и укладывать в них картофельные клубни. Чтобы запахать клубни нужно лишь установить на место отвалы и пройтись агрегатом между высаженными рядами.

По такому же принципу можно окучивать и проросшие растения. О том, как самостоятельно сконструировать окучник для мотоблока, подробнее можно узнать из материала: https://diz-cafe.com/tech/okuchnik-svoimi-rukami.html

Сельхозагрегат удобен и при сборе урожая. Используя разные отвалы можно изменять ширину захвата. Агрегат хорош и тем, что способен собирать пропущенный картофель и оставшуюся после уборки ботву растений. Для этих целей его оборудуют граблями или бороной.

Универсальную конструкцию можно использовать не только для проведения сельскохозяйственных работ. В зимнюю пору его с успехом применяют для уборки снега. Верный помощник пригодится и для уборки дорожек придомовой территории. Установив на мотоблок валик с круглой щеточкой и дополнительную звездочку, хозяин облегчит себе работу по расчистке тротуаров.

как сделать своими руками, чертежи и схемы (видео инструкции)

Garden-shop.ru

г. Абакан, ул. Игарская, 23 г. Абакан Россия

г. Абакан 8-800-500-87-23

пгт. Агинское, ул. Партизанская, 1Г г. Агинское Россия

г. Агинское 8-800-500-87-23

г. Анадырь Россия

г. Анадырь 8-800-500-87-23

г. Архангельск, Талажское шоссе, 17 г. Архангельск Россия

г. Архангельск 8-800-500-87-23

г. Астрахань, ул. Боевая, 136Б г. Астрахань Россия

г. Астрахань 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Балашиха Россия

г. Балашиха +7 (495) 663-97-53

г. Барнаул, ул. Чернышевского, 293А г. Барнаул Россия

г. Барнаул 8-800-500-87-23

г. Белгород, ул. Кирпичный тупик, д.2 А г. Белгород Россия

г. Белгород 8-800-500-87-23

г. Биробиджан, ул. Пионерская, 66Б г. Биробиджан Россия

г. Биробиджан 8-800-500-87-23

г. Благовещенск, ул. Калинина, 12Б г. Благовещенск Россия

г. Благовещенск 8-800-500-87-23

г. Брянск, ул. М. Расковой, 25 г. Брянск Россия

г. Брянск 8-800-500-87-23

г. Владивосток, Военное Шоссе, 18 г. Владивосток Россия

г. Владивосток 8-800-500-87-23

г. Владикавкац, р-н Промышленный, Карцинское шоссе, 7 г. Владикавказ Россия

г. Владикавказ 8-800-500-87-23

г. Владимир, ул. Гастелло, д.8 г. Владимир Россия

г. Владимир 8-800-500-87-23

г. Волгоград, ул. Землячки, 16 г. Волгоград Россия

г. Волгоград 8-800-500-87-23

г. Вологда, ул. Ильюшина, 9 Б г. Вологда Россия

г. Вологда 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Волоколамск Россия

г. Волоколамск +7 (495) 663-97-53

г. Воронеж, ул. Землячки, 15 г. Воронеж Россия

г. Воронеж 8-800-500-87-23

г. Горно-Алтайск, ул. Энергетиков, 9Б г. Горно-Алтайск Россия

г. Горно-Алтайск 8-800-500-87-23

г. Грозный, п-т А. Кадырова, 157 г. Грозный Россия

г. Грозный 8-800-500-87-23

г. Дудинка Россия

г. Дудинка 8-800-500-87-23

г. Екатеренбург, ул. Чистопольская, 6 г. Екатеринбург Россия

г. Екатеринбург 8-800-500-87-23

г. Иваново, ул. П. Коммуны, д. 84 г. Иваново Россия

г. Иваново 8-800-500-87-23

г. Ижевск, ул. Пойма, 22 г. Ижевск Россия

г. Ижевск 8-800-500-87-23

г. Иркутск, ул. Новаторов, 1 г. Иркутск Россия

г. Иркутск 8-800-500-87-23

г. Йошкар-Ола, ул. Строителей, 99Б г. Йошкар-Ола Россия

г. Йошкар-Ола 8-800-500-87-23

г. Казань, ул. Техническая, 52А г. Казань Россия

г. Казань 8-800-500-87-23

г. Калининград, ул. Пригородная, 20 г. Калининград Россия

г. Калининград 8-800-500-87-23

г. Калуга ул.Параллельная, 11 стр. 22 г. Калуга Россия

г. Калуга 8-800-500-87-23

г. Кемерово, ул. Кузнецкий проспект, 91 г. Кемерово Россия

г. Кемерово 8-800-500-87-23

г. Киров, ул. Производственная, 22 г. Киров Россия

г. Киров 8-800-500-87-23

г. Кострома, ул. Локомотивная, 6 Ж г. Кострома Россия

г. Кострома 8-800-500-87-23

г. Краснодар, ул. Бульварная 2/2 г. Краснодар Россия

г. Краснодар 8-800-500-87-23

г. Красноярск, Северное шоссе, 5Г стр 26 г. Красноярск Россия

г. Красноярск 8-800-500-87-23

г. Кудымкар Россия

г. Кудымкар 8-800-500-87-23

г. Курган, ул. Омская, 146 г. Курган Россия

г. Курган 8-800-500-87-23

г. Курск, ул. Литовская, 12 А г. Курск Россия

г. Курск 8-800-500-87-23

г. Кызыл, ул.Калинина, 25 г. Кызыл Россия

г. Кызыл 8-800-500-87-23

г. Липецк, ул. Ангарская, д. 30 г. Липецк Россия

г. Липецк 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Люберцы Россия

г. Люберцы +7 (495) 663-97-53

г. Магадан, ул. Пролетарская, 120 г. Магадан Россия

г. Магадан 8-800-500-87-23

г. Майкоп, ул. Шоссейная, 3 г. Майкоп Россия

г. Майкоп 8-800-500-87-23

г. Махачкала, Степной поселок, 6 г. Махачкала Россия

г. Махачкала 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Москва Россия

г. Москва +7 (495) 649-82-59

г. Мурманск, ул. Домостроительная, 16/1, 2 этаж г. Мурманск Россия

г. Мурманск 8-800-500-87-23

г. Назрань, ул. Гейрбек-Хаджи, 3А г. Назрань Россия

г. Назрань 8-800-500-87-23

г. Нальчик, переулок Кузнечный, 5 г. Нальчик Россия

г. Нальчик 8-800-500-87-23

г. Нарьян-Мар Россия

г. Нарьян-Мар 8-800-500-87-23

г. Нижний Новгород, ул. Геологов, 1 г. Нижний Новгород Россия

г. Нижний Новгород 8-800-500-87-23

г. Великий Новгород, Район Колмово, пер. Базовый, 13 г. Новгород Россия

г. Новгород 8-800-500-87-23

г. Новосибирск,ул. Кубовая, 25к1 г. Новосибирск Россия

г. Новосибирск 8-800-500-87-23

г. Омск, пр. Космический, 109 к.1 г. Омск Россия

г. Омск 8-800-500-87-23

г. Орел, ул. Автогрейдерная, 4 г. Орёл Россия

г. Орёл 8-800-500-87-23

г. Оренбург, пл. 1 Мая, 1А г. Оренбург Россия

г. Оренбург 8-800-500-87-23

г. Палана Россия

г. Палана 8-800-500-87-23

г. Пенза, ул. Измайлова, д.13 г. Пенза Россия

г. Пенза 8-800-500-87-23

г. Пермь, ул.Промышленная, 123 г. Пермь Россия

г. Пермь 8-800-500-87-23

г. Петрозаводск, Шуйское шоссе, 4 А г. Петрозаводск Россия

г. Петрозаводск 8-800-500-87-23

г. Петропавловск-Камчатский, Проспект Победы, 109 оф. 3 г. Петропавловск-Камчатский Россия

г. Петропавловск-Камчатский 8-800-500-87-23

г. Москва, 31-й км МКАД, влад. 12 г. Подольск Россия

г. Подольск +7 (495) 663-97-53

г. Псков, ул. Леона Поземского, 110 Д г. Псков Россия

г. Псков 8-800-500-87-23

г. Ростов-на-Дону, ул. Каширская, 5 г. Ростов-на-Дону Россия

г. Ростов-на-Дону 8-800-500-87-23

г. Рязань, 195 км Окружной дороги г. Рязань Россия

г. Рязань 8-800-500-87-23

г. Салехард, ул. Объездная, 28 А г. Салехард Россия

г. Салехард 8-800-500-87-23

г. Самара, ул. Земеца, 32, литера 377А г. Самара Россия

г. Самара 8-800-500-87-24

Ленинградская область, 11й километр Новоприозерского Шоссе г. Санкт-Петербург Россия

г. Санкт-Петербург +7 (812) 407-72-76

г. Саранск, ул. Строительная, 11 г. Саранск Россия

г. Саранск 8-800-500-87-23

г. Саратов, Крымский проезд, 7 г. Саратов Россия

г. Саратов 8-800-500-87-24

г. Симферополь, ул. Генерала Васильева, 30 г. Симферополь Россия

г. Симферополь 8-800-500-87-23

г. Смоленск, ул. Старо-Комендантская, д. 2 г. Смоленск Россия

г. Смоленск 8-800-500-87-23

г. Ставрополь, ул. 2-я Промышленная, 33 г. Ставрополь Россия

г. Ставрополь 8-800-500-87-23

г. Сыктывкар, ул. Лесопарковая, 21/3 г. Сыктывкар Россия

г. Сыктывкар 8-800-500-87-23

г. Тамбов, ул. Кавалерийская, 13А г. Тамбов Россия

г. Тамбов 8-800-500-87-23

г. Тверь, ул. Лермонтова, 9А г. Тверь Россия

г. Тверь 8-800-500-87-23

г. Томск, ул. Пролетарская, 38В стр. 1 г. Томск Россия

г. Томск 8-800-500-87-23

г. Тула, Щегловская Засека 31/2 «Технопарк-Тула» г. Тула Россия

г. Тула 8-800-500-87-23

пгт Тура, Промышленный проезд, 3 г. Тура Россия

г. Тура 8-800-500-87-23

г. Тюмень, ул. Одесская, 1 стр. 8 г. Тюмень Россия

г. Тюмень 8-800-500-87-23

г. Улан-Удэ, ул. Учебная, 2А г. Улан-Удэ Россия

г. Улан-Удэ 8-800-500-87-23

г. Ульяновск, Московское шоссе, 9А корп. 2 г. Ульяновск Россия

г. Ульяновск 8-800-500-87-23

г. Усть-Ордынский Россия

г. Усть-Ордынский 8-800-500-87-23

г. Уфа, ул. Сельская Богородская, 57 г. Уфа Россия

г. Уфа 8-800-500-87-23

г. Хабаровск, ул.Лазо, 3 г. Хабаровск Россия

г. Хабаровск 8-800-500-87-23

г. Ханты-Мансийск, ул. Объездная, 23А г. Ханты-Мансийск Россия

г. Ханты-Мансийск 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Химки Россия

г. Химки +7 (495) 663-97-53

г. Чебоксары, ул. Гаражный пр-д, 3/1 г. Чебоксары Россия

г. Чебоксары 8-800-500-87-23

г. Челябинск, Северный луч, 3 г. Челябинск Россия

г. Челябинск 8-800-500-87-23

г. Черкесск, ул. Подгорная, 2Г г. Черкесск Россия

г. Черкесск 8-800-500-87-23

г. Чита, ул. Туринская, 1Б г. Чита Россия

г. Чита 8-800-500-87-23

г. Элиста, ул. В.И.Ленина, 266А г. Элиста Россия

г. Элиста 8-800-500-87-23

г. Южно-Сахалинск, пр. Мира, 5, оф. 9 г. Южно-Сахалинск Россия

г. Южно-Сахалинск 8-800-500-87-23

г. Якутск, Вилюйский переулок, 6 г. Якутск Россия

г. Якутск 8-800-500-87-23

г. Ярославль, проспект Октября, 93 г. Ярославль Россия

г. Ярославль 8-800-500-87-23

Пн-Пт: 9:00-18:00 | Сб: 9:00-15:00

Самодельный мотоблок с плугом (49 фото изготовления + чертежи плуга)

Мотоблок самодельный: пошаговая сборка с фото и описанием.

Умелец из Омска собрал своими руками мотоблок и сделал для него навесное оборудование для обработки огорода. Процесс изготовления самоделки показан на фото.

Задний мост от ВАЗ классика, был укорочен под колею.

Из швеллера и уголка сварена рама.

Установлена КПП также от ВАЗа.

На вал КПП установлен шкив для ременной передачи (от двигателя на КПП будет стоять ременное сцепление).

От КПП на мост идёт цепная передача.

Регулируемый угол наклона ручки.

Механизм переключения передач КПП.

Также автор изготовил навесное для мотоблока.

Из жигулёвских дисков сделал пару колёс с грунтозацепами.

Чертежи плуга для мотоблока.

Умелец установил на свой самодельный мотоблок, четырёхтактный бензиновый двигатель воздушного охлаждения «FORZA» мощностью 6,5 л.с.

На фото: мотоблок в работе.

Сделано ременное сцепление.

Адаптер для прицепа.

Также сделана самодельная борона для мотоблока.

Загрузка...

Как сделать мотоблок - как построить своими руками мотоблок (видео + 95 фото)

С помощью мотоблоков можно решать те же задачи, что с минитракторами, но в меньших объемах. Современные заводские модели достаточно надежны, универсальны, просты в эксплуатации, но дорого стоят и не всегда могут решать специфические задачи.

Изготовив мотоблок самостоятельно, можно облегчить свой труд на приусадебном участке, сэкономив при этом деньги. Как сделать мотоблок своими руками и, что для этого понадобиться – рассмотрим в этой статье.

В зависимости от специфики и объема работ на участке прикидывают необходимую мощность и выбирают компоновочную схему будущего помощника.

Рассмотрим основные схемы самодельных мотоблоков.

Содержимое обзора:

Мотокультиватор на базе двигателя бензопилы

Для изготовления такого культиватора используют двигатели, как с советских пил «Дружба» или «Урал», так и с современных пил иностранных производителей. Вместе с мотором используют топливный бак, угловой редуктор и органы управления бензопилы.

Рама изготавливается из швеллера, труб, а также уголка под двигатель и передаточные механизмы. Рабочие органы приводятся во вращение зачастую червячным редуктором, червяк которого приводится либо напрямую от редуктора бензопилы, либо через ременную или цепную передачу. Видео, как сделать мотоблок с бензопилы, представлено ниже.

Основным недостатком такой конструкции является отсутствие заднего хода и возможности изменения частоты вращения рабочих органов. Его можно устранить, добавив коробку передач с мотоцикла или мопеда с механизмом реверса.

Как альтернативу бензиновому двигателю, для таких мотоблоков можно использовать электродвигатели мощностью 2-3 кВт для обработки небольших приусадебных участков.

Рекомендуем посмотреть еще тут

Мотоблок на базе мотоцикла

Информации в сети о том, как сделать самодельный мотоблок с двигателем от мотоцикла, достаточно много. Обычно используют двигатели и рамы с мотоциклов «Минск», «Восход» или «Иж». Раму частично переделывают.

Во избежание перегрева мотора необходимо сделать принудительный обдув, так как мотор мотоцикла охлаждается за счет обдува воздухом при движении на скорости.

Активное воздушное охлаждение предусматривает установку кожуха на цилиндр и вентилятора с приводом от двигателя.

Основным преимуществом использования двигателя мотоцикла является наличие сцепления и коробки передач в одном блоке с ним. Это позволяет сделать мощный, легкий, с простым механизмом привода колес и рабочих органов мотоблок.

Чертежи для изготовления рамы, цепного редуктора и других узлов такого мотоблока найти в интернете не составит труда.

Основным недостатком использования моторов для мотоблока с мотоциклов и бензопил является сравнительно высокий расход топлива, так как они двухтактные.

Рекомендуем посмотреть еще тут

К тому же эти моторы уже не новые и будут требовать постоянного ремонта. Поэтому лучше использовать новые четырехтактные двигатели любых производителей, которые можно легко приобрести в розничной торговле.

Мотоблок на базе четырехтактного двигателя

Цены на новые четырехтактные бензиновые двигатели начинаются от 100$. Они различаются мощностью, наличием электростартера, качеством изготовления. Имеются в продаже и дизельные моторы, их выбор достаточно большой.

Если делаем мотоблок своими руками с таким двигателем, то необходимо предусмотреть наличие сцепления и коробки передач.

Сцепление, как правило, делают ременным с натяжным роликом. Коробка передач берется от легкового автомобиля.

Для мощного помощника по хозяйству ось ведущих колес изготавливают из ведущего моста легкового автомобиля, предварительно его укоротив.

Рекомендуем посмотреть еще тут

Передачу крутящего момента с коробки на мост проще всего реализовать с помощью цепного привода.

Колеса подойдут с легкового автомобиля, а для обработки почвы можно изготовить колеса с грунтозацепами из старых колесных дисков.

Общая последовательность сборки

Рама делается сварной из швеллера, трубы и уголков. К раме крепится ведущий мост и устанавливается коробка передач.

На коробку и мост устанавливаются звездочки и соединяются цепью. На ведущий мост ставят колеса.

На раму устанавливают двигатель и соединяют его с коробкой отключаемой ременной передачей. На раму устанавливают механизмы управления двигателем и коробкой.

Как самому сделать мотоблок с четырехтактным двигателем можно посмотреть на видео.

Изготовление своего мотоблока отнимет много сил и времени, но вы получите недорогую и эффективную технику для выполнения различных транспортных и сельскохозяйственных задач, а также работ по уходу за участком.

Самодельный помощник поможет качественно выполнить работу и сэкономить деньги на его эксплуатацию.

Фото мотоблоков


Вам понравилась статья? Поделитесь 😉

Всего посмотрели 155

 посетителей.      Рубрика:

устройство, конструкция, варианты изготовления своими руками

Мотоблок своими рукамиЗаядлому огороднику и садоводу приходится перекапывать большие участки, что весьма утомительно, тем более, когда человек уже на пенсии. К тому же эта монотонная работа довольно скучная для большинства людей. Копание, рыхление и прополка займут гораздо меньше времени, если орудовать не простейшими инструментами, а использовать самодельный мотоблок, с которым дело пойдет веселее!

Применение культиваторов

Поскольку для обработки даже небольшого участка земли требуется приложить немало усилий, дачники задумываются об изготовлении мототяпки. К идее сделать самодельный мотоблок своими руками эти труженики приходят по причине того, что мотокультиваторы заводского производства дорого стоят.

Мотоблоки самоделки используются для осуществления следующих процедур:

  • вспашка;
  • окучивание,
  • скашивание,
  • внесение удобрений.

Особенности мотоблоковТакже мотоплуг своими руками поможет при уборке снега и прополки сорной травы, а если добавить прицеп, получится использовать его для перевозки грузов массой до 200 кг. Комплектация легкого мотоблока обычно включает лишь фрезу и пропольник. На изделии среднего веса можно встретить фрезу, плуг, косилки и окучник. Тяжелые изделия надежны, имеют высокую проходимость и несъемные колеса. При таком устройстве мотоблока возможно применение следующего оборудования:

  • Мотоблоки из деталейфреза;
  • плуг;
  • борона;
  • грабли;
  • косилка;
  • полуприцеп;
  • снегоочиститель.

Преимущества самодельных конструкций

Главный плюс — экономия денег. Чтоб собрать мотоблок хватит следующих материалов и инструментов:

  • Мотоциклетный двигатель или мотор бензопилы, сварочный аппарат.
  • Трубы стальные.
  • Колеса от легковушки или листовой металл для изготовления грунтозацепов.
  • Детали для соединения мотора с рамой.

Как собрать мотоблокНапример, можно смастерить мотоблок из бензопилы Дружба своими руками, если имеется чертеж и необходимое оборудование. При этом мотобордый триммер выполнит все функции заводских моделей. Если подобрать для мотофрезы мощный двигатель, изделие не уступит даже современным заводским мотоблокам.

Навесное оборудование также может быть сделано самостоятельно: одноколесному агрегату не понадобится дифференциал.

Изготовление рамы

Рама — несущая конструкция, на которой крепятся детали и узлы мотоблока. Алгоритм изготовления:

  • Как собрать мотоблокИз согнутой металлической трубы сделать конструкцию в виде двух лонжеронов с загнутыми вверх краями.
  • К задней стороне лонжерона приварить руль от мотоцикла.
  • Для большей надежности прицепа к лонжеронам приварить поперечины, повышающие жесткость. Передняя поперечина послужит упором натяжителя цепи трансмиссии.
  • Приварить возле загибов заднего края лонжеронов металлическую пластину, которая послужит опорой аккумулятора.

Силовая часть

При изготовлении силовой части требуется соблюдение следующих условий:

  • Как собрать мотоблок своими рукамиУ двигателя должно быть воздушное охлаждение, что необходимо при невысокой скорости движения. Нередко устанавливаются бензиновые силовые агрегаты от скутеров или мотороллеров мощностью около 13 л. с.
  • Глушительизготавливается самостоятельно из металлической трубы Ø70 мм. Для этого отрезается около 25 см трубы и заполняется стружкой или опилками. Конфигурация выхлопной трубы должна обеспечивать отвод газов в сторону, в противном случае при движении выхлопы мешают работать. Диаметр выходного отверстия должен равняться примерно 16 мм.
  • Рама для мотора делается из стальной трубы Ø42 мм. Изготавливается конструкция в виде салазок. По краям конструкции и в центре ее крепятся скобы с отверстиями для болтов.
  • После этого раму приваривают к поперечине салазок. Располагается она так, чтоб центральная скоба была направлена вниз.

На готовую раму крепится двигатель.

Особенности обращения с техникой

Наибольшее распространение получил мотоблок Архипова с шарнирным соединением между навесным оборудованием и тягачом. Эта особенность позволяет затрачивать меньше усилий во время работы, а создаваемая борозда при поворотах остается равномерной. Глубина вспашки, обеспечиваемая агрегатом, одинаковая на всем участке, а для выполнения операции не требуется приложения дополнительных усилий.

Мотоблок Архипова

Как правильно собирать мотоблокСамоходная машина на двух колесах с двигателем от мотороллера ВП- 150 М. Этот силовой агрегат выбирается по конструктивным соображениям: для принудительного охлаждения воздухом головки цилиндра.

На раму агрегата сваркой прикрепляется стальная труба, которая завершается осью, нужной для натяжения тросов, идущих к коробке передач мотора. Натяжение осуществляется качающимся коромыслом, ручкой переключения передач которого является приваренный отрезок стальной трубы. Шаг цепей — 12,7 мм и 15,9 мм. Количество зубьев у звездочек: ходовая ось — 40, вторичный вал — 20 и 60, выходной вал — 11.

Аналогов модели хватает, но у оригинальной конструкции калужского мастера есть неоспоримые преимущества:

  • Описание самодельной конструкцииШарнирное соединение. У обрабатывающих инструментов и тягачей большинства подобных моделей жесткое соединение, усложняющее маневрирование мотоблока и затрудняющее его работу. Детали соединены шарнирами, поэтому есть возможность направление движения без вынимания плуга из борозды.
  • Уровень глубины пахоты. Если в иных моделях глубина поддерживается опусканием или подъемом плуга, в случае работы с мотоблоком Архипова это делается автоматически. Регулирование производится изменением угла плуга к борозде. Конструкция предусматривает наличие полевой доски, выступающей в качестве подъемной силы при зарывании плуга. Когда лемех появляется над землей, моментально увеличивается угол его приложения сил, под действием которых он снова зарывается на требуемую глубину.
  • Смещение оси по направлению движения. Ось плуга размещена под малым углом в сторону движения. Во время вспашки конструкция немного поворачивается влево. Необходимое положение регулируется тремя шарнирами тяги.

Дополнительное оборудование

Навесным оборудованием нередко является:

  • плуг;
  • фреза;
  • грабли;
  • борона.

Закрепляются эти инструменты на специальном кронштейне, установленном позади двигателя.

Картофель выкапывается с помощь специальной копалки, достающей клубни из земли без повреждения. Для уборки скошенной травы или ботвы используются навес-грабли.

С дополнительным оборудованием мотоблок не только обрабатывает почву, но может также использоваться для уборки территории. Если закрепить на блоке бульдозерный нож, он эффективно уберет снег; валиком со щеткой он подметет садовые дорожки.

Прицеп для мотоблока

Мотоблок используется и для перевозки грузов, если имеет прицеп.

Прицеп тоже можно сделать самому. Этапы изготовления:

  • Прицеп для мотоблока своими рукамиПервым делом монтируются колеса. Самому изготовить их сложно, так что лучше взять старые, ненужные уже колеса от легковушки или мотоколяски. Потребуется две штуки, хотя есть и одноколесные конструкции.
  • Делаем водило, состоящее из дышла и поворотного корпуса. Элементы соединяются сваркой. Рама и водило соединяются так, чтоб корпус шарнира оказался в трубчатом корпусе рамы прицепа. Фиксируется конструкция болтом около упорного кольца.
  • Далее создаются подножка и водительское кресло. Используется доска толщиной 20 мм. Чтоб сделать сидение более удобным, используют готовое пластиковое кресло.
  • Создание рамы прицепа. Задача непростая, поэтому следует составить чертеж. Конструкцию можно сделать из трубы круглого или прямоугольного сечения. Оптимальный диаметр — примерно 60 мм. Части рамы свариваются квадратом или прямоугольником. Квадратная конструкция более устойчивая на спусках и холмистой местности вследствие равномерности распределения нагрузки.
  • Создание колесной основы. Понадобится стальной стержень диаметром 30 мм. Длина же рассчитывается так, чтоб колеса не выходили за обводы кузова. Колесный мост с корпусом продольного шарнира соединяется лонжероном с помощью сварки.
  • Днище и борта прицепа делаются дощатыми, и толщина досок равна 20 мм. Углы деревянной конструкции усиливаются металлическими элементами. Крепление досок осуществляется саморезами. Для защиты дерева от гниения и вредителей материал покрывается масляной краской. Для большего удобства борт прицепа делается откидным.

Примечательно, что мотоблок можно превратить в мини-трактор.

Итак, сделать надежную технику можно самому, и при этом обойтись практически без финансовых затрат.

Самодельный мотоблок – описание и особенности

Самодельный мотоблокУ тех, кто владеет большим земельным участком, может появиться идея приобрести сельскохозяйственный агрегат, который облегчит труд, связанный с обработкой почвы. В наше время есть возможность выбрать именно тот механизм, который сможет с легкостью выполнять человеческую работу. Но большинство агрегатов имеют один недостаток, который способен негативно повлиять на покупку. Этим недостатком является высокая стоимость. Однако и в такой ситуации можно найти выход из положения. Для этого не нужно тратить столько средств, сколько потребуется на обновку, а достаточно лишь уделить свое личное время на то, чтобы изготовить устройство своими руками.

Преимущества самодельного мотоблока

Вездеход из мотоблокаНаиболее востребованным и популярным сельскохозяйственным аппаратом является мотоблок. Он представляет собой оборудование, без которого землевладельцу очень сложно вручную справиться со вспашкой почвы, собиранием урожая и другими затратными процессами. А в зимнее время года есть возможность с легкостью расчищать дороги от снега с помощью лопаты, которую можно установить на мотоблок.

Вездеход из мотоблока может работать в труднодоступных местах и еще производить обработку участков, размер которых достигает одного квадратного метра. Землевладельцы всегда могут отыскать и другие работы, с которыми поможет справиться представленный агрегат.

Среди главных преимуществ устройства можно выделить следующее:

  • малое количество потребляемого топлива, что позволит владельцу затратить минимальное количество денежных средств;
  • стандартный объём бака, который в среднем равен 4,8 литрам. Как раз такого количества вполне хватит на непрерывную работу около половины дня или даже больше.

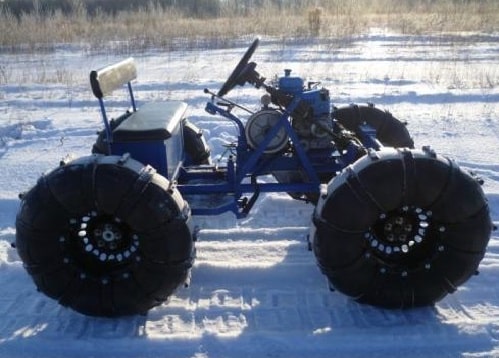

 Пневмоход из мотоблокаТо, что данное устройство незаменимо в сельском хозяйстве — это неоспоримый факт. Без него землевладельцу пришлось бы тратить огромное количество собственного времени и физических сил на то, чтобы обрабатывать почву, вскапывать, окучивать, засаживать и выкапывать корнеплоды. Можно даже сделать пневмоход из мотоблока! Но вопрос упирается в высокую стоимость такого железного помощника.
Качественный импортный агрегат очень затратный, а дешевый китайский вариант весьма ненадежен, поэтому может в любой момент подвести. Оптимальным решением будет сделать самодельный мотоблок своими руками. Переделка мотоблока, который устарел – тоже весьма рационально.

Благодаря такой самоделки из мотоблока своими руками можно будет выполнять следующие работы:

  • перевозку груза с максимальным весом в 250-300 кг. Для этого потребуется присоединить к мотоблоку прицепом, в комплектации с местом для перевозки тяжелых грузов;
  • вспахивание и боронование почвы при помощи наличия в устройстве таких инструментов, как культиватор, борон и фрез;
  • посадку корнеплодов и собирание урожая, на что в ручном режиме человек бы тратил много времени;
  • подметание, бурение и уборка снега;
  • удобрение почвы.

Без сомнения, такое самодельное устройство ничем не уступает заводским моделям. У него может быть аналогичный, а то и выше уровень качества и надежности.

Как собрать мотоблок своими руками

Прежде, чем начать собирать самодельный мотоблок, нужно определиться с тем, какова будет мощность сделанного оборудования. Если вы хотите потом сделать квадроцикл из мотоблока, то потребуется мощный силовой агрегат. Именно от этого будут зависеть следующие работы.

Для того чтобы изготовить устройство своими руками из подручных материалов, необходимо иметь в наличии металлообрабатывающие инструменты:

Как собрать мотоблок своими руками?

  • болгарку с отрезными дисками;
  • электрическую дрель с набором подходящих сверл;
  • аппарат для сваривания, маску, электроды;
  • набор инструментов для слесаря.

Перед тем, как сделать мотоблок своими руками, рекомендуется узнать подробную информацию о нескольких моделях заводского изготовления. Для того чтобы собрать данное устройство своими руками, должно быть хотя бы немного знаний, касательно работы двигателя внутреннего сгорания. Нужно знать, что самодельный мотоблок может иметь запчасти из бензопилы или мотоцикла.

Перед сборкой оборудования необходимо подобрать основные узлы и детали. Величина приспособления будет зависеть от имеющегося силового агрегата, размера колес и устройства подвески. Желательно, чтобы под рукой была схема, в которой будет указано, где должны располагаться основные элементы.

Мотоблок из мотоциклаНачинать собирать самодельные мотоблоки следует со сбора рамы, которой может стать стальная труба. Кроме того, в комплектацию необходимо добавить цепной редуктор и установить ходовую часть. К нему прикрепляется конструкция, позволяющая присоединять транспортную тележку и другие навесные устройства.

Конструкцию можно сделать даже с китайским двигателем. Дабы облегчить свой труд, рекомендуется разрабатывать самодельные мотоблоки своими руками таким образом, чтобы они были многофункциональными.

Превращение мотоцикла в мотоблок

Cнегоход из мотоблокаДля того чтобы сделать самодельный мотоблок из мотоцикла, необходимо предварительно подготовить чертежи ожидаемого в итоге агрегата. Абсолютно все самоделки из мотоблока создаются при условии наименьшей модернизации использованных узлов от мотоцикла. Чтобы создать такую конструкцию, необходимо иметь запас опыта и обладать определенными знаниями в данной сферы, тогда можно будет сделать даже снегоход из мотоблока.

Создаются такие мотоблоки с предварительно разработанной трансмиссией, состоящей из многих этапов. Одним из основных элементов данной конструкции является редуктор, в комплекте с которым идет переходник. Устройство достаточно сложно укомплектовать главным редуктором.


Помимо этого, сделанный мотоблок из ЗАЗ будет изготовлен на базе одноосного шасси, и будет представлять собой малогабаритный трактор. Переделка мотоблока занимает много времени, но зато это лучший вариант на случай, если есть желание обзавестись техникой, которая была бы способна выполнять все сельскохозяйственные работы. Более того, чтобы они выполнялась очень быстро, качественно и относительно дешево, если сравнивать с новым оборудованием.

Мотоблок своими руками: фото и описание самоделки

Самодельный мотоблок из подручных материалов: фото и описание самоделки.

Деревенский Кулибин, построил своими руками простой мотоблок для обработки огорода и буксировки прицепа. Двигатель был куплен, остальные запчасти уже были в наличии.

На мотоблок установлен четырёхтактный, одноцилиндровый бензиновый двигатель воздушного охлаждения «Sadko» мощностью 6,5 л/с. Колёса докатки R14 от легкового автомобиля, КПП от Запорожца.

От двигателя на КПП крутящий момент передаёт ременная передача, также сделано самодельное сцепление из прижимного ролика для ремня.

На мотоблоке установлена коробка переключения передач от автомобиля ЗаЗ-968.

Также имеется съёмная защита для ременной передачи.

На фото показан механизм прижимного ролика ременного сцепления мотоблока.

Умелец изготовил прицепное устройство и прицеп для своего самодельного мотоблока. На руле — управление сцеплением и двигателем.

Мотоблок имеет хорошую тягу, а на четвёртой передаче с пустым прицепом разгоняется до 35 км/ч.

Двигатель пока ещё проходит обкатку, но в ближайшее время появится и видео работы мотоблока.

Автор самоделки: Виталий Михайлович.

Загрузка...

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
