Металлические водостоки для крыши: монтаж своими руками

Выполненные из металла водосточные системы привлекают неоспоримой прочностью и долговечностью, обусловленной авторитетными характеристиками исходных материалов. Немалое число владельцев загородных домов отдают им безоговорочное предпочтение, невзирая на легковесность и экономическую доступность полимерных конкурентов.

Плюс провести монтаж металлических водостоков для крыши своими руками совсем несложно. Однако для успешного результата надо знать все тонкости технологического процесса.

Предком и прототипом обширного ряда металлических водосточных систем был простой деревянный желоб, выполняющий работу по сбору и отводу воды от входа в дом. Четыре столетия назад люди догадались вложить внутрь желоба согнутую углом жестяную полосу, чтобы защитить древесину от атмосферной агрессии.

Спустя всего полвека, деревянная составляющая была вовсе упразднена. Остался лишь функциональный и стойкий к нападкам природы металлический вкладыш. Конструкция дорабатывалась и совершенствовалась, в производство внедрялись «равнодушные» к климатическим воздействиям материалы.

Какой метал применяется в производстве?

Благодаря многовековым разработкам, дополненным нововведениями, рынок изобилует металлическими водосточными предложениями. В числе представленных покупателю вариантов сейчас фигурируют многочисленные системы, в изготовлении которых использовались:

• Кровельная сталь. Срок эксплуатации 7 – 10 лет. В числе плюсов бюджетная стоимость. Список минусов включает внушительный вес, склонность к коррозии, «шумность» при контакте с каплями дождя.
• Кровельная сталь с антикоррозионной оболочкой. Производители гарантируют 10 и более лет беспроблемной эксплуатации. Плюсы позиции кроятся в повышенной звукоизоляции и в эстетических показателях. Минус в возможности повредить полимерное покрытие во время установки и в том, что действительно надежным будет довольно дорогой водосток.
• Медь. Служить будет 150 – 200 лет. С эстетическими качествами и износостойкостью сложно поспорить. Существенным минусом считается солидная цена, уязвимость по причине электрохимической коррозии. Последнее качество заметно ограничивает сферу применения из-за невозможности контакта с алюминием и оцинкованной сталью.
• Цинк-титан. Прослужит не менее 100 лет, по уверению изготовителей. Материал устойчив к атмосферному негативу, если не контактирует с медью и сталью без оцинковки. Непрост в уходе, склонен расширяться при нагревании.
• Алюминий. Эксплуатационная гарантия выдается на 25 – 50 лет. К веским достоинствам относят индифферентность к погодным условиям и легковесность. В перечне минусов безжалостный ценник и рекомендации использовать исключительно в паре с алюминиевой кровлей.

Выбор системы отвода воды с крыши чаще всего ориентируют на равенство сроков эксплуатации водосточного контура и покрытия. Ведь замену кровли логичней проводить одновременно с установкой нового водостока. Поэтому крыши с металлочерепицей, защищенной от атмосферных атак прочной полимерной оболочкой, оснащают системами, выполненными из аналогичных материалов.

Элитарными медными и цинк-титановыми контурами оснащают конструкции, покрытые керамической черепицей или сланцевой плиткой. Нет смысла сочетать их с мягкими покрытиями, т.к. при замене последних недешевые системы могут пострадать.

Крыши с оцинкованным профнастилом, кровельной жестью или ондулином оборудуют с равнозначными по износостойкости контурами из оцинкованной стали.

Общие правила монтажа

Широкое разнообразие материалов, применяемых в производстве систем, практически не влияет на методы и приемы установки металлических водостоков. Выпускают их в комплектации, принцип которой схож с детским конструктором. Из предложенных к продаже основных и фасонных деталей можно собрать контур любой сложности для крыши любой площади.

Однако при покупке водосточного набора, а тем более при желании применить б/у элементы, следует помнить о правилах совместимости. Несмотря на то, что при изготовлении придерживаются единых требований и размеров, с неощутимой «на глаз» разницей можно досадно столкнуться при монтаже. Потому приобретая основные детали одной фирмы, лучше купить крепеж той же марки.

И еще крайне важный момент. Нельзя использовать стальные и алюминиевые крепежные элементы при установке медных водосточных желобов. При устройстве водостока из цинк-титана непригодны держатели из меди и неоцинкованной жести. Уж если нашлись средства на дорогостоящий водосборник, не стоит подбирать к нему дешевые или бывшие в употреблении крюки и хомуты.

Существуют общепринятые правила установки и сборки металлических водостоков для всех видов крыш:

• Монтаж водосточной системы производится согласно принципу «сверху-вниз». Первым делом собираются и фиксируются элементы водоприемной части: желоба и воронки. Затем монтируется водосточный стояк.
• Крепление водосборной части системы производится при помощи длинных или коротких кронштейнов. Длинные держатели фиксируются на стропилах или на обрешетке, применяются до укладки финишного покрытия. Короткие крепятся к лобовой доске, используются после устройства кровли.

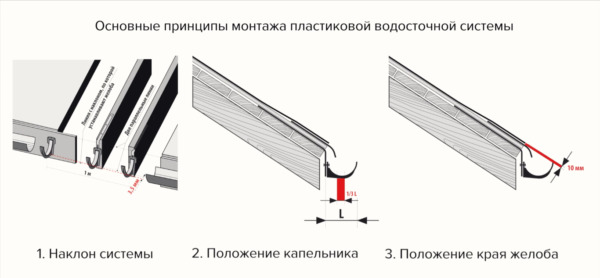

• Наружный край желоба размечается и устанавливается так, чтобы линия карнизного свеса перекрывала его минимум на 1/3 ширины. Он же должен быть ниже линии, условно продолжающей скат за его пределами, на 2,5 см.
• На каждый водосточный желоб должна приходиться одна водосборная воронка с присоединенным к ней стояком.
• С целью оптимизации стока желоба монтируются с уклоном в направлении водосборной воронки. Уклон создается кронштейнами, установленными так, чтобы каждый погонный метр желоба понижался на 2,5 – 5 мм.

Если обустраиваемый карниз не отличается четкой горизонтальностью, отклонения от технологической норы нужно учесть при разметке.

Специфика проектирования и расчетов

Водостоками из металла оборудуют крыши различной архитектуры. Односкатные конструкции оснащают одним желобом с воронкой и стояком. Двухскатным крышам положен аналогичный комплект, но в двойном размере. Четырехскатные сооружения окантовывают водосточной системой по периметру, в каждом углу устанавливается водосточный стояк.

Разберем на примере процесс проектирования водостока для четырехскатной крыши, длины карнизов которой равны 6 и 12 м. Площадь проекции кровли на горизонтальную плоскость равна 72 м². Значит, для обустройства нам подойдет малая водосточная система с Ø желоба 125 мм и Ø водосточных труб для стояка 90 мм.

Длина желобов заводского изготовления 3 м, монтируются они встык с применением соединительных зажимов. Шириной соединительных деталей в расчетах пренебрегаем. Для удобства проектирования и расчетов вычерчиваем схему крыши в плане.

Алгоритм расчета системы отвода воды с крыши:

• Находим количество желобов путем сложения длины всех карнизных свесов и отрезков водостока, примыкающих к входной группе. У нас получится 12 + 2×6 + 2×3 + 2×2 = 34 м. Делим результат на стандартную длину желоба, получаем 11,34 шт. Округляем до целых чисел: купить надо будет 12 шт.
• Подсчитываем количество требующихся соединителей. Применяются они и для линейных, и для угловых соединений. Схема примера нам ярко изображает, что по прямой линии желоба соединяются в 5ти точках, с угловыми деталями состыкуются в 12ти точках. Всего 17 соединителей.
• Воронок потребуется по количеству стояков, сооруженных в каждом углу, т.е. 4 шт. Т.к. максимальная длина желоба, обрабатываемого одной воронкой, не должна быть больше 10 м, стояки располагаем парно со стороны длинных скатов.
• Контур не замкнутый, поэтому нам потребуются заглушки в количестве 2 шт. Установлены будут на желоба возле входной группы.
• Вычисляем количество держателей. Под монтаж стальных водостоков крюки устанавливают через 50 – 90 см, под медные системы через 30 – 50 см. В местах соединения с угловыми элементами и состыковки желобов применяются дополнительные крюки.

Отметим, что чем больше уклон в сторону водоприемной воронки, тем меньше обязан быть шаг установки кронштейнов-крюков.

Предположим, что расчет проводим для стальной водосточной системы. Шаг установки кронштейнов выбрали 60 см. Исходя из чего, на каждый водосточный желоб приходится 5 шт. держателей. В примере 10 цельных желобов и 2 укороченных, для монтажа которых необходимо 3 крюка. В итоге 5×10 + 2×3 = 56 штук.

Еще каждый угол укрепляется двумя дополнительными крюками. У четырехскатной крыши 4 выпуклых угла и 2 вогнутых возле входа. Следовательно, нужно дополнить количество еще на 12 штук.

Итоги приведенного в пример расчета будут, естественно, отличаться от вычислений по индивидуальному проектированию односкатной или двускатной крыши. Площадь конструкции тоже вряд ли будет равна. Мы продемонстрировали его лишь для того, чтобы объяснить общий принцип. Однако с математическими выкладками прощаться еще рановато, т.к. работа была проведена только для водоприемной части системы.

Четырехскатная крыша в нашем примере оснащена, как положено, водостоком по периметру. Согласно схеме вода будет отводиться через 4 водосточные воронки, к каждой из которых надо спроектировать и рассчитать стояк:

• Для сооружения перехода от воронки к вертикальной части водостока потребуется два колена. Приобрести нужно будет на стояк по два элемента с равным углом (их выпускают под 45º и 67º).
• Для того чтобы соединить колени нужна будет труба, если ширина карнизного свеса 25 см и более. Длина соединительной трубы определяется по факту.
• Для оформления низа стояка потребуется отвод, монтируемый на расстоянии 20 – 25 см от дневной поверхности.

Осталось рассчитать только размер вертикального участка. Для этого нужно из расстояния от поверхности отмостки до нижней грани карниза вычесть длину обоих коленьев и отвода, а заодно и отступ от дневной поверхности.

Хорошо, если в итоге получится 3 м, это как раз стандартная длина трубы. Если нет, то отвод можно слегка приподнять, но не более чем на 40 см от земли.

По высоте стояка рассчитывается число хомутов. Они должны быть установлены возле каждого соединения водосточного трубопровода. Кроме того в зависимости от производителя на 1,0 – 1,7 м вертикальной трубы должен быть один хомут и дополнительные крепления возле отвода и нижнего колена. Результат вычислений по отдельному стояку умножается на четыре, т.е. на их количество.

Разберем для начала устройство водосточной системы с укладкой желоба на длинные крюки-кронштейны. Этот вариант по праву считается наиболее надежным креплением. Однако вспомним, что выполнить его можно только при новом строительстве или при полной замене кровельного покрытия.

№ 1. Монтаж с применением длинных кронштейнов

Рассматривать будем сооружение водостока для одного из карнизов двухскатной крыши. Кронштейны монтироваться могут на обрешетку или стропильные ноги. Самостоятельно определяем, какой вариант удобнее. Основная загвоздка подготовить длинные держатели так, чтобы они смогли сформировать необходимый уклон в сторону водоприемной воронки.

Процесс подготовки держателей по шагам:

• Измеряем точное расстояние между крайними кронштейнами (L). Оно нам поможет вычислить величину вертикального смещения.
• Рассчитаем количество держателей (n), учитывая, что расстояние между ними (b) должно находиться в пределах от 0,6 м до 0,9 м. В вычислениях используем формулу n = L/b. Не забываем о дополнительных крюках, которыми оснащаются края желоба.
• Полученное в результате расчетов количество держателей размечаем с учетом вертикального смещения. Например, если L = 10м, а рекомендованный изготовителем системы уклон 5 мм на метр, то 10 × 0,005 = 0,05 м или 5 см.
• Укладываем крюки «рядком» и очерчиваем на их ножках линию, повторяющую уклон желоба.
• С помощью гибочного устройства сгибаем кронштейны согласно разметке, не забыв перед этим их пронумеровать. Можно поступить проще. Загнуть первый и крайний крюк, зафиксировать их на карнизе и протянуть между ними шнур. Рядовые крюки гнуть и устанавливать уже по указаниям шнурки.

Расправившись с крюками, приступаем к монтажу водоприемной части водостока. Перед сборкой и установкой желоба нужно оснастить его водосточной воронкой. Отмечаем на внешней стороне место расположения указанного водосборника. От торца желоба следует отступить не менее 15 см.

Затем ножовкой или ножницами для резки металла согласно разметке вырезаем отверстие в форме литеры V. Ширина отверстия 10 – 11 см. От верхней кромки желоба вырез обязан отступать не менее 1,5 см. По завершению резки воронку надо надеть на сформированное отверстие, зафиксировать ее завальцованной стороной в замке, расположенном с наружной стороны желоба.

Сборку желоба завершаем установкой заглушек на торцы, не соединенные с прочими элементами водостока. Стык заглушки с желобом обрабатываем силиконовым герметиком с целью обеспечения герметичности.

Добиться плотной состыковки деталей поможет резиновая киянка. Если нет таковой в запасе, подойдет молоток, но действовать им следует очень аккуратно и стучать по заглушке нужно будет через своеобразную прокладку в виде отрезка доски или бруска.

Желоб с заглушкой вставляется в крюки и фиксируется в нем способом, указанным производителем водосточной системы. Между собой элементы водосборной части соединяются при помощи соединителей с резиновой герметизирующей прокладкой. После монтажа металлического желоба карниз принято оснащать металлической планкой, применяемой для отвода воды от деревянных деталей стропильной системы. Гидроизоляционную прослойку при этом выводят под планку.

Завершив сборку водоприемной части, приступаем к монтажу водосточного стояка. Под него согласно намеченным проектом точкам устанавливаем хомуты. Для фиксации их применяем крепеж, соответствующий типу материала, из которого выполнена стена. После чего к воронке присоединяем первое колено. Приложив второе колено к стене, измеряем расстояние между вторым и первым.

Согласно полученному значению отрезаем соединительную трубу, располагающуюся между переходными коленями. После чего собираем стояк, вымеряем отвесом его вертикальность, если нужно корректируем и окончательно закрепляем положение водосточной части.

Водосточную систему для невысокого дома проще и удобнее сначала собрать на земле, затем установить и закрепить. При необходимости особого труда не доставит возвращение на исходную точку и легкая корректировка системы.

№ 2. Устройство с использованием коротких крюков

Схема сооружения металлической водосточной системы с установкой на короткие держатели отличается от предыдущего варианта только стартовым этапом – монтажом держателей. В целом правила и требования к сооружению системы аналогичны. Однако провести монтаж можно в любое время, независимо от стадии строительных или ремонтных работ.

Сборка и установка водосточного контура по коротким кронштейнам производится в следующем порядке:

• К лобовой доске согласно учитывающей уклон разметке крепим два крайних крюка. Крепеж не затягиваем, чтобы обеспечить возможность корректировки.
• Между крайними крюками протягиваем леску или шнурку в качестве ориентира для установки рядовых держателей. Проверяем ее положение уровнем: пузырек воздуха должен отклониться. А если уровень оснащен электронным устройством, то прибор еще и покажет градусы отклонения.
• Устанавливаем и фиксируем рядовые кронштейны с заранее рассчитанным шагом.
• Слегка согнув желоб, устанавливаем его на обозначенное крюками место. Оснащаем торец заглушкой.
• Определяем по факту длину недостающего желоба и расстояние до воронки.
• Отрезаем от цельного желоба недостающую нам часть.
• Вырезаем по разметке отверстие для водосточной воронки.
• Устанавливаем раскроенную часть желоба на место. С предыдущим элементов соединяем его встык, используя защелкивающийся соединитель.
• К воронке подсоединяем переходные колена и водосточные трубы. Крепим их хомутами на стене.

Дождевая вода наверняка пригодится для хозяйственных нужд и поливки растений. Если направить отвод в бочку или подобную емкость, можно ее собирать. Если простейшая схема сбора воды не устраивает, к резервуару можно подсоединить стационарный коллектор.

Мы подобрали видео-материалы, которые наглядно представят процесс сборки и установки металлических водостоков.

Ролик с подробной анимационной инструкцией по монтажу водостока на длинные крюки:

Видео-рекомендации профессионалов по монтажу водосточной системы на короткие кронштейны:

Процесс устройства водосточной системы с прямоугольным сечением:

Сборка и монтаж металлического водостока несколько сложнее, чем те же действия по установке полимерного варианта. Ошибки обойдутся дороже. Однако с работой вполне можно справиться собственноручно, если усвоить тонкости монтажа.

krovgid.com

Как установить водостоки, если крыша уже покрыта? Инструкции по монтажу

Водосточная система – это важная часть архитектуры, и ее обязательно нужно продумывать еще в проекте. Да и согласно современным строительным нормам и правилам, установку водостоков желательно производить еще перед установкой финишного кровельного покрытия. Но на практике так получается далеко не всегда. Также, в идеальном варианте, первым делом перед покупкой водосточной системы вы должны решить, как именно вы будете крепить желоба: по карнизу, к лобовой доске или к первому ряду обрешетки. Но, к сожалению, некоторые современные производители предлагают кронштейны, которые рассчитаны только на один вид крепления – к лобовой доске.

Тогда что делать в такой ситуации: крыша уже покрыта и кровельное покрытие уложено, если речь идет о металлических листах, которые закреплены «намертво» или лобовая доска вообще отсутствует? Сейчас мы откроем вам пару секретов!

Исключительно к лобовой доске чаще всего фиксируют водосток, если приток воздуха для проветривания внутреннего утепления осуществляется через специальные отверстия в подшивке свеса – их еще называют перфорированными софитами. Это самый простой и дешевый способ вентиляции, хотя и не самый профессиональный, ведь для хорошего притока воздуха этого недостаточно. Поэтому опытные кровельщики считают, что более эффективно сделать приток воздуха через зазор, который образуется под обрешеткой.

В этом случае лобовую доску вам необходимо будет располагать достаточно низко, а кронштейны для желобов фиксировать только на обрешетке. Правда, у такой системы есть недостатки: под тяжестью снега и льда доска можно попросту сломаться. Исходя из этого, решите, какой именно способ подходит вам.

Также крепеж исключительно к лобовой доске необходим, если водосточная система устанавливается намного позже после возведения дома. Например, вы купили недострой (довольно распространенная ситуация). И, если не трогать дорогой и не понятно по каким конкретно принципам уложенный кровельный материал, то закрепить кронштейны у вас получится только к лобовой доске. Кроме того, также при замене водосточной системы тоже не получится сделать как-то по-другому.

И третий момент: если вы использовали антиконденсатную гидроизоляционную пленку, ее по правилам необходимо выводить на карнизный свес, а это уже возможно тоже только при креплении водостока прямо к лобовой доске, но не к обрешетке:

Для закрепления желобов и водосточных труб и вам понадобятся специальные крюки. По строительным правилам, установить вы их можете тремя основными способами: в общий дощатый настил, если речь идет о мягкой кровли, в стропильные ноги и в ветровую доску карнизного свеса:

Один из самых популярных примеров:

Способ №1. Крепление к стропильной системе: приподнимаем покрытие

Иногда домашние мастера даже рассчитывают на то, что после окончания строительства крыши у них получится все-таки приподнять один-два листа кровельного покрытия и закрепить крюки на обрешетку. Но на самом деле оторвать вот так просто листы любого покрытия не получится, ведь вам придется в этом случае избавляться от одного-двух рядов саморезов или гвоздей. А на этом месте уже не обойтись без заплаток, что сведет на «нет» весь эстетический эффект.

Но кое-какой хитрый способ в этом плане все-таки применяется, и его суть состоит в том, чтобы положить специальные доски под покрытие, которые позволяют его не помять кровельный материал и выкрутить крепление пассатижами. И ведь получается!

Еще нечто подобное нередко проделывается с шифером. Там прямо в волны шифера вставляют деревянные бруски, которые были заранее выструганы по профилю волны. Здесь крепление для водостока монтируют прямо насквозь самого шифера – и брусок, и крюк одновременно.

Способ №2. Крепление к лобовой доске: создаем надежную опору

Крепления крюков к лобовой доске – это самый простой способ, если крыша уже готова. Причем саму лобовую доску вовсе не сложно декорировать так, чтобы она выглядела как отдельный элемент экстерьера крыши:

Для металлических кровельных покрытий крюки нужны короткие, из этого же материала и крепить их тоже лучше на металл:

А вот легкий по весу пластиковый водосток без проблем выдержит деревянная лобовая доска:

Способ №3. Крепление на «костыли»: идем на хитрость

В случае, если лобовой доски на крыше нет вообще, тогда в стене устанавливают специальные металлические или деревянные «костыли», и желоб крепится прямо к ним при помощи шпилек или брусьев:

Способ №4. Кронштейны в опорах

Или же крюки приходится ввинчивать в то, что есть, особенно, когда речь идет о небольших придомных постройках:

а

Способ №5. Невидимые кронштейны: захватываем желоб сверху

Кроме того, сегодня продаются такие кронштейны, которые незаметны даже после монтажа, потому что они держат желоба сверху, а не снизу. Гениальное решение, не правда ли?

Такие кронштейны нужно крепить с шагом 40 и 70 см, иначе при более значительном расстоянии желоба способны деформироваться под тяжестью льда или снега:

Тем кронштейнам, которые крепятся к обрешетке или сверху к стропильной ноге, сначала нужно изогнуть и придать форму, чтобы потом идеально подогнать их к углу наклона ската.

Способ №6. Регулируемые кронштейны: для сложных условий

Вам будет интересно узнать, что в продажу сегодня поступили регулируемые кронштейны. Достаточно подкрутить шурупы, чтобы регулировать их и настраивать в зависимости от угла наклона ската. Благодаря этому вам не нужно будет вновь проверять радиус изгиба у каждого крюка по отдельности.

Посмотрите, как устроены такие кронштейны! Это две основные части, которые можно сдвигать относительно друг друга в зависимости от необходимой высоты крепления:

Способ №7. Крепим прямо на кровельное покрытие

В самых сложных случаях иногда приходится приобретать кронштейны подороже, но которые позволяют установить водосток даже на такую крышу, где уже уложено хрупкое гофрированное покрытие:

Конечно, такой метод подходит лишь для регионов, где дожди выпадают не часто и не в больших количествах.

Итак, подведем итоги: насколько надежным окажется крепление, зависит от того, правильно ли вы смонтировали желоба. Ведь у водостока нет такой задачи, как решать проблему снега – это должны делать снегозадержатели и специальный кабельный обогрев.

А теперь сделаем краткий обзор самой технологии закрепления водостока на готовой крыше.

Как рассчитать необходимое количество водосточных элементов?

Рассчитать количество необходимых элементов водосточной системы вы можете исходя из таких данных: (В + Н/2)хС, где:

• В – расстояние по горизонтали от свеса до конька;
• Н – высота , а С – длина крыши (все размеры в метрах).

Вот как правильно должен происходить монтаж водосточной системы на лобовую доску:

• Шаг 1. На самой доске, которая была установлена предварительно, отметьте лазером горизонтальную линию в самом высоком месте желоба.
• Шаг 2. Разместите затем настоящую линию, с учетом наклона, который должен составлять от 3 до 5 миллиметров на каждый погонный метр желоба.
• Шаг 3. Теперь нужно пронумеровать все крюки, причем сама разметка должна делаться с учетом уклона желоба. Далее при помощью крюкогиба слегка изменяем радус крюков.
• Шаг 4. Установите два крайних крюка, а между ними, по самому дну желоба нужно натянуть веревку. Установите остальное крепление.

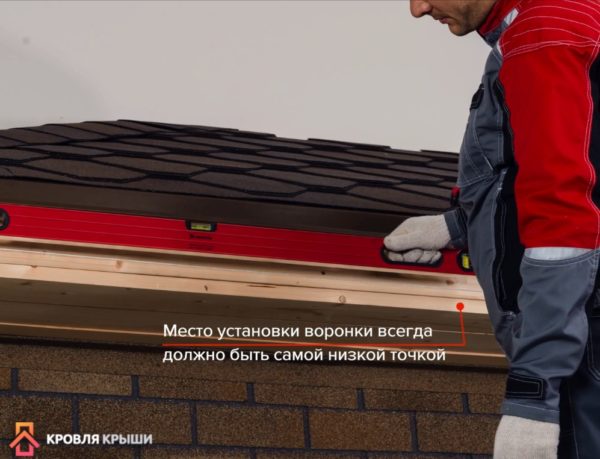

• Шаг 5. Определите расположение воронки в конце желоба соответственно их размеру.
• Шаг 6. Далее приложите воронку желоба к доске и обведите карандашом по контуру. От края контура к центру оставьте кантик в 45 мм и выпилите отверстие обычной ножовкой? либо специальными ножницами для металла.
• Шаг 7. Теперь получившиеся рамки отогните наружу. Вставьте желоба друг в друга. Важно, чтобы передняя часть желоба надевалась правильно – так, чтобы его носик оказался внутри завитка.

Вся сборка достаточно проста, сродни детского конструктора.

Желоба и воронки: располагаем на правильном расстоянии

А теперь перейдем непосредственно к установке водосточного желоба:

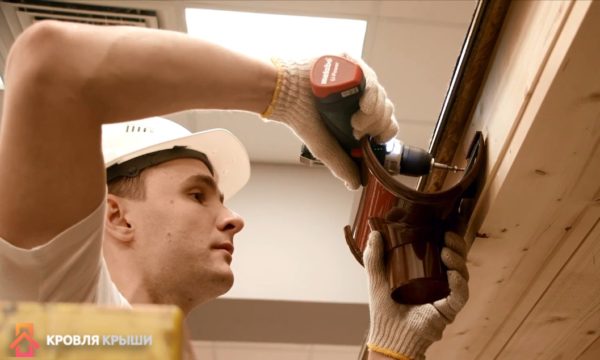

• Шаг 1. Первым делом монтируем воронку и прилегающие к ней желоба.
• Шаг 2. Края желоба крепим саморезами к лобовой доске.
• Шаг 3. Закрепляем воронку и сами желоба, пока их профили полностью не совпадут.
• Шаг 4. Проверяем угол наклона и расположение кронштейнов.
• Шаг 5. На них устанавливаем профиль желобов и состыковать их между собой. Свободные торцы закрываем заглушкой.
• Шаг 6. От воронки делаем отвод да трубы в стене.
• Шаг 7. Монтируем кронштейн для трубы.

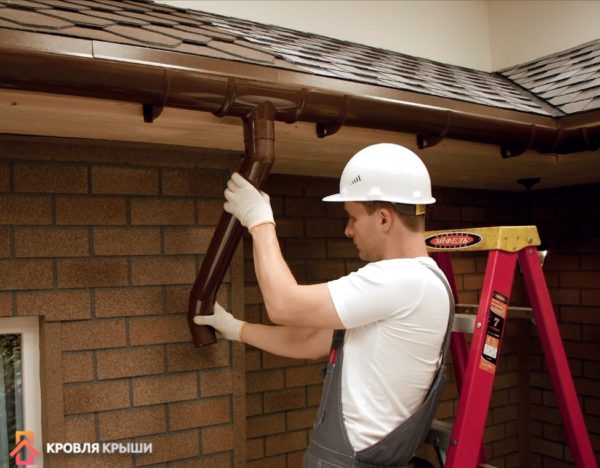

• Шаг 8. Размечаем путь установки трубы и крепим уже вертикальные водосточные элементы.

Современные металлические водостоки соединяются между собой на уплотнителях и зажимах. Пластиковые водостоки соединяют тремя основными способами: на защелках с зажимом, на резиновых уплотнителях и методом холодной сварки. Главное при всем этом обязательно учитывать компенсацию линейного расширения.

Также подумайте о таком элементе, как специальная решетка для водосточной системы. Она нужна для того, чтобы очистить стекающую воду от растительного мусора, который нередко смывается с крыши – это листья хвои и ветки. Ведь застоявшаяся вода зимой способна превратиться буквально за ночь в лед и разорвать водосток изнутри.

Для начала давайте разберемся подробнее, как и какой стене правильно крепить водостоки. Итак:

• В случае с трехслойной стеной держатели нужно крепить только к лицевому слою. Если толщина его около 9 см, значит, глубина анкера должна составлять 6 см, а если толщина 12 см – значит, глубина анкера должна быть 8-9 см.
• Если речь идет о двухслойной стене, то уже после того, как она будет отделана, в ней следует просверлить отверстие 6-9 сантиметров глубиной. Важно, чтобы дюбель при этом обязательно прошел второй слой теплоизоляции. И только после этого можно докручивать крепление.
• С однослойной стеной делать нужно так: держатель закрепите в стене при помощи шурупов или специального распорного дюбеля, но на глубину не менее 6 сантиметров.
• А вот если вы крепите водостоки в деревянной каркасной стене, прикрепите держатель с саморезами к деревянному фасаду. Зафиксировать все это можно при помощи длинного острого стержня.

Более грамотно, конечно, устанавливать вертикальные составляющие водостока еще в процессе кладки стен, но и по их завершению такие работы вполне возможны. Важно знать только лишь о нескольких правилах:

• трубы устанавливать нужно всегда снизу вверх;
• отверстия просверливать небольшие;
• между сливной трубой и стеной обязательно должно быть сохранено расстояние;
• закреплять внизу специальное сливное колено со срезанным углом, чтобы вода не попадала прямо под фундамент.
• Или же колено замените на обычное звено трубы и выведите на ливневую канализацию.

Все довольно просто:

Что же касается материала стен, поступайте так:

• Для кирпичной стены вам необходимо приобрести пластиковый дюбель, затем высверлить в стене отверстие под размер дюбеля, вставить его и закрутить шуруп, который уже прикреплен к хомуту.

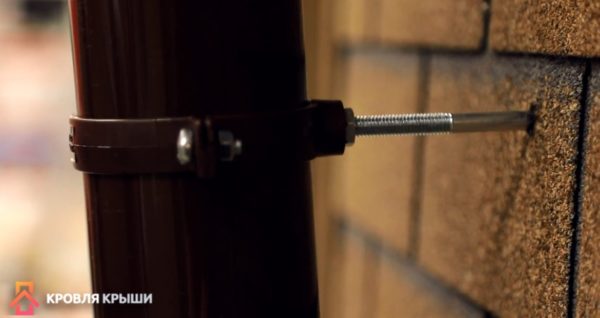

• К деревянным стенам прикрепляют водосточную систему при помощи стержня или специальной пластинки с шурупами. Такой длинный и заостренный стержень нужно попросту забить.
• А вот если стена слишком тонкая в нужных местах, тогда вам понадобится длинный стержень, который будет закреплен дополнительно при помощи пластины с шурупами.

Небольшая иллюстрация поможет вам разобраться с этим:

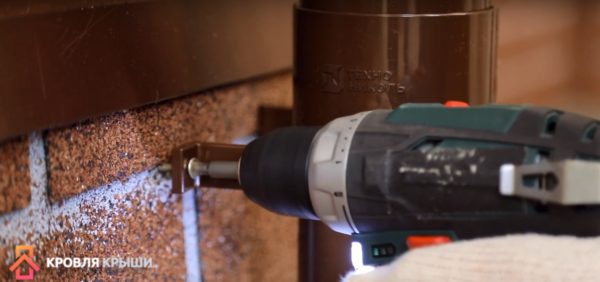

А сама технология вертикального крепления достаточно проста:

• Шаг 1. Соедините трубы муфтами.
• Шаг 2. Когда будете вводить нижнюю трубу, оставьте зазор.
• Шаг 3. Под муфтой смонтируйте кронштейн с хоботом.
• Шаг 4. Точно также установите тройники.
• Шаг 5. Приклейте нижний отвод к трубе.

Посмотрите на эту пошаговую иллюстрацию. На фото №11 очень хорошо видна декоративная насадка:

Еще один важный момент: труба, которая расположена ближе всего к углу карнизного свеса, должна находиться на расстоянии 15 сантиметров от угла дома. Расположить вы ее можете посередине карнизного свеса, или прямо за углом, уже на торцевой стене.

Таким образом, вы легко убираете водосточную трубу с фасада, и ваша водосточная система, которую пришлось устанавливать уже на готовую крышу, будет выглядеть незаметной и гармоничной!

krovgid.com

Монтаж водостоков для крыши своими руками, видео

Водосточные системы покупаются и устанавливаются вместе с кровельным покрытием. Лучше всего будет, что бы кровельщик ответственный за всю кровлю заказывал водостоки, тогда Вы будете уверены, что будет заказано необходимое количество материала. Прежде чем он сделает заказ, решит, каким способом будет крепить крючки кронштейнов и водосточные трубы. В том случае, если вы решили делать эту работу самостоятельно, далее мы приведём пошаговую инструкцию по монтажу водостоков для крыши своими руками. Мы будем устанавливать пластиковые водостоки.

Крепление кронштейнов для желоба

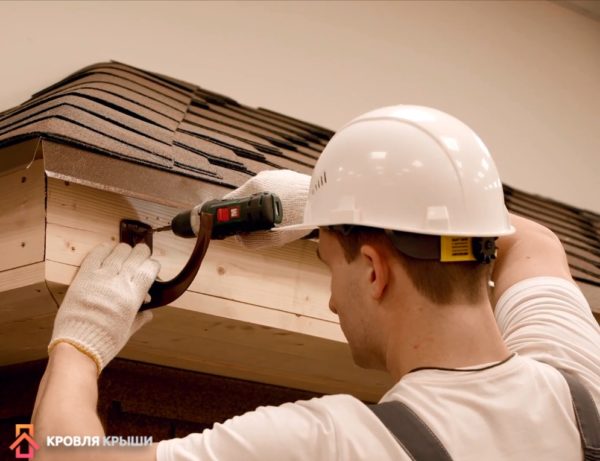

Крючки, держатели желобов крепятся к ветровой доске, стене или стропилам таким образом, что бы желоба не торчали за плоскость крыши. Они должны быть выдвинуты на ½ или 2/3 своей ширины.

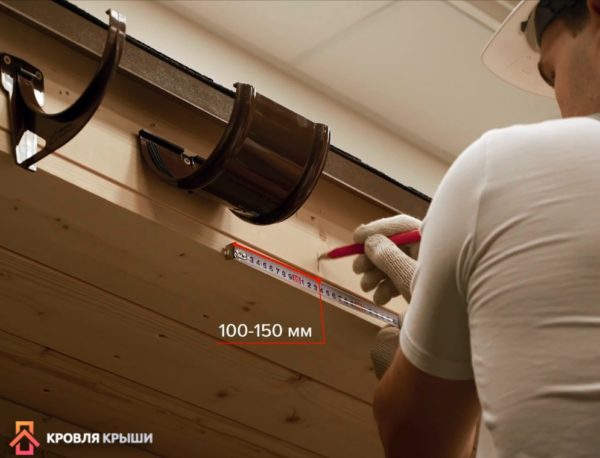

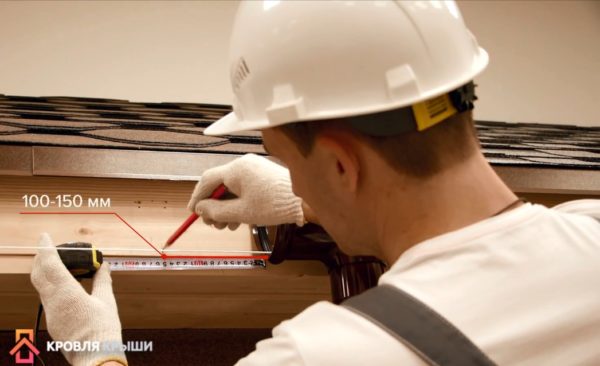

Крючок, который будет самым нижним, крепится при входе в воронку водосточной трубы, самый верхний крючок, крепится как можно дальше от воронки.  Что бы получить требуемый для хорошего стекания воды уклон, достаточно опускать каждый метр в сторону водосточной воронки на 2-5 мм. После установки двух крайних крючков между ними натягивается леска.

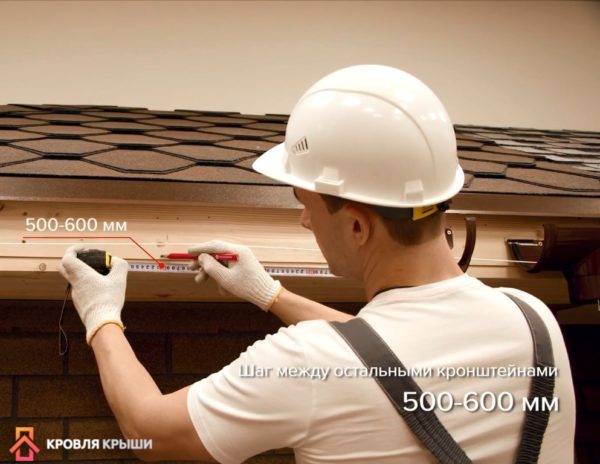

Остальные кронштейны монтируются по натянутой леске (шнуру) с шагом в 40-50 см. Кроме того, обязательны крючки на расстоянии 10-15 см от краёв, водостока и от мест соединения желобов.

Соединение желобов

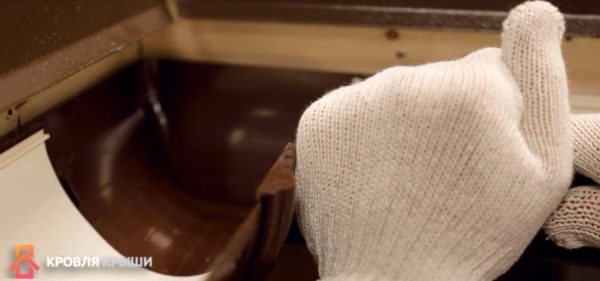

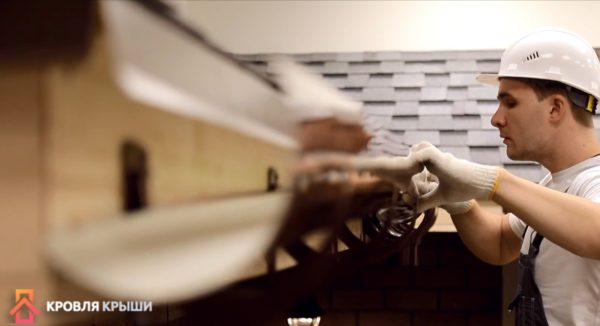

Продолжая установку водостока своими руками – ставим желоба. Желоба перед установкой на крюки следует измерять, в случае необходимости отрезать их таким образом, что бы стыки не попадали на крюки. Уложенные желоба крепятся на специальные фиксаторы на крюках, в которые они «защёлкиваются». Соединители устанавливаются в местах соединения желобов на их заднюю часть. Передняя защёлка карабина наклоняется вниз и поворачивается в сторону желоба, а соединитель закрывается небольшой пряжкой.

Внимание! Желоба длиннее 20 метров не стоит делать одной секцией, их необходимо разделить на более короткие секции. При этом возрастает использование большего количества труб и воронок.

Монтаж водосточных труб

Водосточные трубы крепятся зажимами, а изменение направления делают возможным колени с разным углом преломления. Хомуты для труб ставятся под нижней частью колена и под стыками труб с шагом не более 2 метров.

Вертикальная установка первой скобы зависит от расстояния между стеной и желобом. Вход водосточной трубы должен быть установлен на расстоянии около 30 см от крыши. Вы можете прикрепить его с обеих сторон трубы, что бы он не был повреждён сползающим снегом или льдом. Когда край водостока далеко от стены, между коленями устанавливается отрезок прямой трубы.

Окончание сливной трубы

Если дождевая вода будет отводиться к подземному резервуару, колодцу или дождевой канализации, на концах труб устанавливается грязеуловитель. Если же вода будет свободно вытекать на землю, устанавливается конец трубы.

Проверка герметичности водостока

После того как вы сделали водосток для крыши своими руками необходимо проверить его герметичность. Для этого нужно наполнять желоба водой при закрытых сточных отверстиях, на ¾ их высоты. Если никаких утечек нет, то Вы сделали всё правильно.

Ну и конечно видео: монтаж водостоков для крыши.

stroy-men.ru

Монтаж пластиковой водосточной системы: пошаговая инструкция

Эксплуатация зданий и сооружений без установленной эффективной восточной системы приводит к критическим разрушениям очень важных архитектурных элементов. Прежде всего страдают подвальные помещения, затем начинает разрушаться фундамент и цоколь здания. Значительно уменьшаются несущие возможности этих конструкций, вследствие чего появляются трещины на фасадных стенах.

Но и это еще не все проблемы, вызванные повышенной влажностью грунтов около дома. При существенном возрастании количества воды во время замерзания вспучивание грунтов намного превышает расчетные максимальные значения. Если фундамент имеет большой запас прочности, а здание построено из легких материалов, то могут наблюдаться только незначительные проблемы с открытием/закрытием окон и дверей. Но если стены из кладочного кирпича, а фундамент не имеет таких значительных запасов прочности, то растрескивание стен неизбежно. Следствие – разрушение несущих конструкций и элементов, неизбежный очень сложный и дорогостоящий ремонт.

Разрушение фасада дома при отсутствии водостока — вопрос времени

Важно. Во время проектирования домов никто не закладывает в прочность фундамента влияние вышеперечисленных факторов из-за отсутствия водосливной системы. Такой огромный запас по несущим способностям намного увеличивает сметную стоимость строительства. Всегда имеется в виду, что вокруг дома есть отмостка, а вся вода с крыши отводится далеко за пределы фундамента или в специальные инженерные канализационные сети. Сегодня для этих целей компании выпускают очень эффективные, долговечные и надежные водосточные системы.

Монтаж пластиковой водосточной системы

Содержание статьи

Типы систем

Цены на водостоки

Водостоки

Все огромное количество моделей конструкций делится на две большие группы в зависимости от того, из какого материала они изготовлены.

Тип системы	Краткое описание физических и технологических характеристик
Металлическая	Такие системы могут изготавливаться из очень дорогой меди и иных цветных сплавов или относительно дешевой оцинкованной листовой стали. По всем показателям занимают лидирующее положение и намного опережают пластиковые изделия. Единственный недостаток – высокая стоимость. Из-за этого металлические водосливные системы можно увидеть только на престижных домах, они могут устанавливаться на культовых сооружениях, использоваться для реконструкции исторических зданий.
Пластиковая	Более дешевая конструкция, имеет очень много оригинальных конструкторских и инженерных решений. Отдельные элементы могут собираться при помощи специальных замков или приклеиваются, каждый метод имеет свои плюсы и минусы. Преимущества – быстрота сборки и сравнительная дешевизна. Недостаток – невысокие показатели механической прочности.

Деревянный водосток

Именно на пластикатовых системах мы остановимся более подробно. Эти водостоки применяются намного чаще металлических, имеют приятный внешний вид, при соблюдении рекомендаций производителей могут эксплуатироваться не менее десяти лет.

Пластиковые водостоки могут служить украшением фасада

Но таких эксплуатационных свойств можно ожидать лишь при одном условии – водосточная система изготовлена известной и уважающей своих клиентов компанией. Как не ошибиться с выбором, на что обращать внимание?

Цены на различные виды пластиковых водосточных желобов

Желоб водосточный пластиковый

Советы по выбору пластиковой водосливной системы

Это крайне важный вопрос, оказывает большое влияние не только на долговечность эксплуатации, но и на технологию монтажа. Перед тем как купить систему, следует выполнить такие действия.

1. Потребуйте у продавца показать документы соответствия качества. Не нужно просить сертификаты, как привыкло большинство отечественных покупателей, за свои деньги мы должны требовать к себе уважительного отношения. Тем более что средняя стоимость пластиковой водосливной системы составляет примерно 30% общей стоимости покрытия крыши, это немалые деньги. Точные значения зависят от вида кровельных материалов, но для наиболее распространенных бюджетных кровель это отношение выдерживается.

   Сертификат на водосточную систему

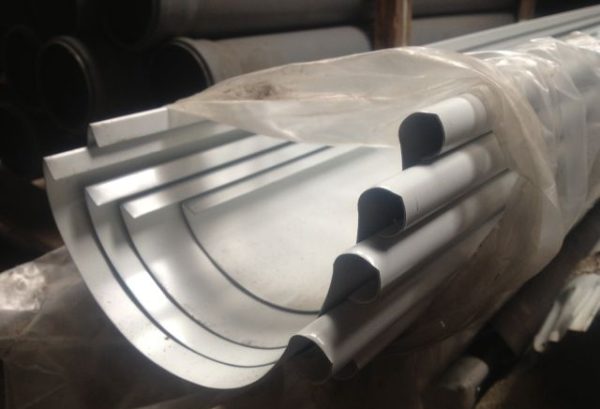

2. Внимательно осмотрите внешний вид элементов системы. Если на поверхности видны впадины, то она сделана из вторичного пластика, на производстве пользуются изношенными пресс-формами или грубо нарушается технология. Самый неприятный вариант для потребителей – водослив изготовлен из вторичного сырья. Этот пластик уже отслужил свое и потерял первоначальные свойства из-за физического старения, значительно ослабились межмолекулярные связи из-за жесткого ультрафиолетового обучения. Недобросовестные производители измельчили его, добавили красители и опять использовали в производстве. Надо знать, что такие системы непременно развалятся через несколько лет эксплуатации.

   Осмотрите внешний вид элементов системы

3. Проверьте срабатывание механизмов фиксации. Все места соединений должны быть сделаны с максимальной точностью. Допуск не превышает десятых долей миллиметра, только так можно гарантировать качество системы, ее герметичность и устойчивость. Если отдельные элементы слишком легко входят друг в друга, или наоборот, запихнуть их можно с большим усилием, то это признак очень низкого качества конструкции. Не стоит покупать такую водосливную систему, какой бы привлекательной ни была цена. Во время монтажа появится много сложных и непредвиденных ситуаций, в некоторых случаях возможны серьезные механические поломки или критические повреждения.

   Желательно проверять надежность соединения элементов до приобретения всех элементов

Вывод. Чем качественная система – тем легче ее устанавливать и тем дольше она будет служить.

Пошаговая инструкция монтажа пластиковой водосливной системы

Для примера мы рассмотрим технологию монтажа одного вида системы известного производителя. Наименование и бренд не имеют значения, различные типы почти не отличаются алгоритмом монтажа. Для производства работ потребуется ножовка по металлу, саморезы различной длины и диаметра, шуруповерт, измерительные инструменты, пузырчатый уровень, отбивочная веревка, фломастер, силиконовый спрей.

Важно. Некоторые производители допускают монтаж вои систем при минусовых температурах. Опытные строители категорически не рекомендуют прислушиваться к таким советам, все пластиковые конструкции нужно устанавливать только при температуре выше +5°С.

Шаг 1. Проверьте комплектность системы. В набор должны входить следующие элементы.

1. Желоб. Может иметь различные диаметры от 90 до 180 мм. Размер нужно выбрать с учетом максимального количества воды, но для большинства случаев используется желоб диаметром 90–100 мм.

   Желоб водосточный пластиковый

2. Кронштейн для фиксации желоба. Во время приобретения количество определяйте из расчета шага 60 см. Прибавьте еще один – лучше предусмотреть запас, чем потом еще раз посещать магазин. Кронштейны могут быть металлическими (фиксируются к стропилам и доскам обшивки) или пластиковыми (прикручиваются к карнизным доскам).

   Пластиковые и металлические кронштейны

3. Заглушки. Устанавливаются в торцах желобов, могут быть на левый или правый торец.

   Заглушка желоба

4. Водоприемная воронка принимает воду с желобов и отводит ее в трубы.

   Водоприемная воронка

5. Уголки желоба. Изменяют направление положения желобов.

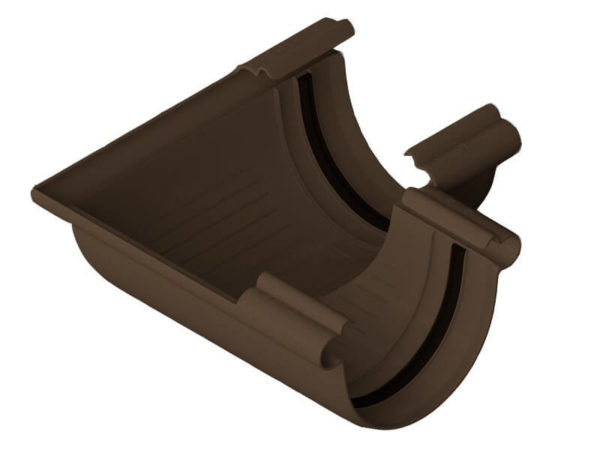

   Угол желоба 90°



   Угол желоба ПВХ регулируемый ТехноНИКОЛЬ 90 °-150 ° коричневый.

6. Колени и угольники. Соединяют несколько труб в одну, меняют их направление.

   Тройник трубы

7. Кронштейны крепления труб, фиксируют их к фасадным стенам.

   Кронштейны для труб

Шаг 2. Сделайте разметку размещения водосливной системы на доме.

Разметка положения воронки

Разметка положения кронштейнов

Во время разметки необходимо выполнять несколько обязательных условий:

• проекция ската должна проходить над верхней кромкой желоба, удаление ≈ 0–2 см;
• вертикальная проекция кромки ската должна располагаться на расстоянии ≤ 1/3 ширины желоба от оси его симметрии;
•  максимальное расстояние между первым кронштейном и водоприемной воронкой ≤ 15 см.

Принципы монтажа пластикового водостока

Шаг 3. Прикрепите первый крайний кронштейн к карнизной доске. Отверстия кронштейна имеют форму эллипса, что позволяет точно регулировать положение элемента. Подровняйте его по горизонтали, желоб должен прикасаться к нему всей поверхностью, такой контакт уменьшает концентрированные нагрузки. А их очень боятся пластиковые изделия.

Крепление кронштейна

Замеры перед монтажом воронки

Цены на популярные модели шуруповертов

Шуруповерты

Шаг 4. Закрепите крайний кронштейн ската крыши. Во время фиксации всегда надо выдерживать уклон желоба, в противном случае в нем будет застаиваться вода, со временем произрастать растительность, появляться протечки и т. д. Наклон должен быть ≈ 3 мм на метр. Если дина ската 10 м, то разница по высоте между первым и последним кронштейном примерно 3 см. Длинные скаты нужно разбивать на участки и монтировать несколько водоприемников. Если этого не соблюдать, то не удастся выдержать рекомендованные выше проекции ската и верхней кромки желоба. Из-за этого большое количество дождевых и талых вод будет проливаться мимо водосливной системы.

Шаг 5. Натяните между установленными кронштейнами веревку, она указывает на правильное положение всех остальных.

Крепление воронки

Разметка перед фиксацией кронштейнов около воронки

Крепление кронштейнов по веревке

Расстояние между кронштейнами

Расчет количества кронштейнов

После этого можно начинать собирать элементы желоба, это очень ответственная задача, работайте внимательно. Всегда надо помнить, что после начала эксплуатации дома устранять проблемы с водосточной системой намного сложнее, чем соблюдать рекомендации по правильному монтажу.

Сборка желоба

Важно. Для повышения герметичности мест соединения пластиковой водосточной системы рекомендуется их дополнительно герметизировать специальным силиконовым спреем. Он выполняет две функции.

1. Во время сборки уменьшает трение между пластиком и резиновым уплотнителем. Не повреждается и не смещается со своего технологического места вставка.
2. После застывания дополнительно герметизирует соединение и существенно повышается качество монтажа водостока.

Шаг 1. Опрокиньте желоб вверх ногами. Ножовкой по металлу отпилите желоб по длине.

Шаг 2. Установите желоб в подготовленные кронштейны и водоприемную воронку. Зафиксируйте специальными защелками.

Укладка желоба

Внутри воронки есть насечки, на которые следует ориентироваться при укладке желоба

Защелкивание желоба в кронштейнах

Важно. Обратите внимание, что воронка крепится в нижней части целого желоба, а не используется как самостоятельный несущий элемент. Такое инженерное решения повышает надежность и долговечность конструкции.

Шаг 3. Если длина желоба недостаточна, то нужно для удлинения использовать специальные соединительные элементы. При этом всегда оставляется зазор для нивелирования температурных линейных расширений водосливной системы. Соединительные элементы имеют черточки, с их помощью выбирается правильный начальный зазор между торцами желобов с учетом температуры воздуха, при которой делается установка.

Установка соединителя

Крепление элемента и укладка желобов

Шаг 5. В углу здания делайте поворот желоба. Подбирайте элемент в зависимости от его значения. Всегда пользуйтесь специальным силиконовым спреем, ответственные производители реализуют его в комплекте системой.

Поворот желоба не фиксируют к фасаду

Шаг 6. Установите по торцам заглушки.

Заглушка

Теперь надо фиксировать вертикальные трубы.

Важно. Никогда не фиксируйте водосточные трубы вплотную к стенам, всегда оставляйте зазор не менее пяти сантиметров. В противном случае поверхность стены будет постоянно сырой, на ней может появиться грибок.

Крепление труб

Шаг 1. Установите в раструб водоприемной воронки колено, поверните его в нужном направлении и зафиксируйте положение специальным саморезом. Если расстояние от конца колена до стены слишком большое, то придется дополнительно вставлять кусок трубы. Он отрезается обыкновенной ножовкой по металлу или болгаркой от стандартной трубы. Заусеницы нужно убрать.

Шаг 2. Наденьте второе колено, с его помощью придается вертикальное направление трубе. Прикрепите первый кронштейн к стене. Крепление может быть дюбелями или саморезами, выбирайте вариант в зависимости от характеристик фасадных стен. Первый кронштейн должен быть не дальше 15 см от колена.

Сборка водосточной трубы с использованием двух колен

Шаг 3. Натяните нить и по ней наметьте места расположения оставшихся кронштейнов. Последний располагается недалеко от слива на землю, а остальные симметрично с максимальным шагом 1,8 м.

Шаг 4. Закрепите все кронштейны в высверленных отверстиях, соберите трубу и зафиксируйте ее.

Крепление трубы к стене

Далее есть несколько вариантов отвода воды.

1. Первый. Установить на трубу поворотный слив, вода будет попадать на отмостку и по ней равномерно растекаться по земле.

   Отвод воды



   Крепление элемента хомутом

2. Второй. Подключить систему водослива к инженерным подземным коммуникациям и подавать воду в специальные канализационные системы.

Цены на алюминиевые лестницы

Лестница алюминиевая

Первый вариант – просто, дешево и более-менее приемлемо. Второй вариант – долго, дорого, но очень эффективно.

Что выбирать – решает каждый застройщик индивидуально. Но делать это намного лучше еще на стадии проектирования дома, особенно если есть желание подключать водосливную систему к подземным коммуникациям.

Водосток на крыше

Украшение водостока

Видео – Монтаж пластиковой водосточной системы

Читайте также на нашем сайте подробную статью о том, как сделать навес из профильной трубы. Конструкция предназначена для защиты игровой площадки, аллеи или автомобиля. Каркас выглядит современно, стильно, добавляет оригинальности оформлению участка. А собрать его можно своими руками, воспользовавшись инструкцией.

krysha-expert.ru
