Монтаж насосной станции на даче своими руками – как правильно подключить, установка, монтаж, как установить в частном доме, обвязка, схема установки, сборка

схемы установки, монтаж и подключение

Насосная станция – отличное оборудование, позволяющее автоматизировать процесс забора воды из колодца. Комплекс технических устройств активизирует запуск системы при необходимости в пополнении запасов и отключит агрегаты в нужный момент. Невероятно повысится степень комфорта. Ведь и за городом необходимо наслаждаться достижениями цивилизации, согласны?

Однако невероятно полезное оборудование недостаточно просто купить, надо знать, как производится установка и подключение. Мы предлагаем вам прочитать статью, в мельчайших подробностях освещающую все вопросы. Эти сведения пригодятся всем собственникам загородного жилья, неважно, подключается ли насосная станция своими руками или для ее монтажа приглашены наемные работники.

В нашей статье вы ознакомитесь с разновидностями насосов, применяемых в системах забора грунтовой воды. Также здесь приведены все возможные варианты расположения оборудования и подключения к автономному водопроводу. Информация подкреплена схемами, фото-материалами и видео.

Содержание статьи:

Назначение и устройство насосной станции

Станция насосного оборудования выполняет сразу две функции – подает воду в систему водоснабжения дома и автоматически поддерживает в ней заданное давление.

Это позволяет прокладывать разветвленную сеть водопровода и подключать к нему бытовую технику – душевую кабину, бойлер, посудомоечную и стиральную машину.

Типовая конструкция станции включает:

• Насос;
• Гидроаккумулятор;
• Блок автоматики;

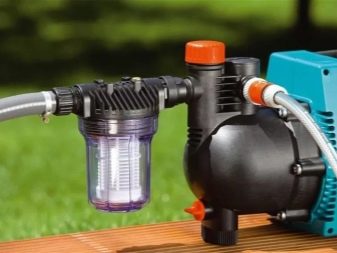

• Входной сетчатый фильтр – необходим для исключения попадания в систему частиц примесей и возможных загрязнений;
• Трубопроводы, шланги и необходимые фитинги.

Чтобы предотвратить отток жидкости из системы при остановке насоса или снижении давления, в зоне забора воды устанавливается обратный клапан. Необходим также источник забора воды. Для этого устраивают колодец или скважину.

Возможно использование резервуара (бассейна) с привозной водой и открытых водоемов, если характеристики агрегата позволяют проводить перекачку загрязненной жидкости.

Галерея изображений

Фото из

Насосная станция в полной заводской сборке

Насосная станция для забора воды из скважины-иглы

Насосная станция в схеме водоснабжения из колодца

Откачка воды из открытого природного водоема

Насосная система в паре с погружным насосом

Компоненты насосной системы для глубокой скважины

Реле давления и манометр для насосной станции

Насосная станция как повышающий давление агрегат

Если забор осуществляют из естественного водоема (пруда, реки, озера), воду применяют только для хозяйственных нужд и полива.

Если извлечение воды производится из колодца или скважины, требуется провести анализ. Согласно результатам исследования определяется принадлежность воды к питьевой или хозяйственной категории.

Насосная станция представляет собой компактное и в то же время функциональное оборудование, которое обеспечивает стабильное водоснабжение частного дома

Более подробно об устройстве и принципе работы насосной станции вы можете прочесть в .

Виды применяемых насосов

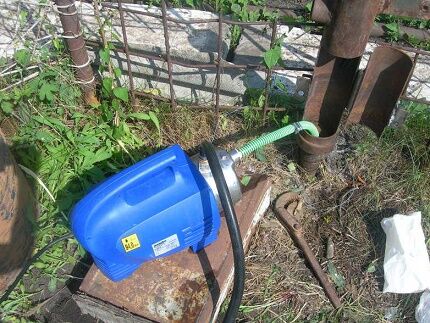

Готовые – это установки с поверхностным насосом, осуществляющим забор жидкости из скважины за счет разрежения. В конструкцию самого насоса может быть включен , или быть выносным – в этом случае его располагают в скважине.

Однако при сборке и монтаже насосной станции своими руками можно использовать также погружной или скважинный насос, особенно если он уже имеется в наличии.

Чаще всего используют готовые насосные станции, в которых все основные элементы уже собраны друг с другом и настроены. При установке достаточно подключить питающий кабель, водозаборный и напорный трубопроводы

Модели с внутренним эжектором

Установки с встроенным эжектором способны осуществлять подъем воды лишь с небольшой глубины – до 8 м. Но при этом обеспечивают мощный напор, превышающий 40 м.

Не боятся попадания воздуха, поэтому наполнять систему водой перед началом работы необязательно – станция сначала прокачает воздух, а затем начнет подавать воду.

Отличаются хорошей производительностью и надежностью. Недостатком является высокий уровень шума, в связи с чем в доме их монтируют только при наличии подсобных звукоизолированных помещений.

При монтаже станции с поверхностным эжекторным насосом необходимо учитывать не только глубину зеркала воды, но и горизонтальный участок подводящего трубопровода

Модели с внешним эжектором

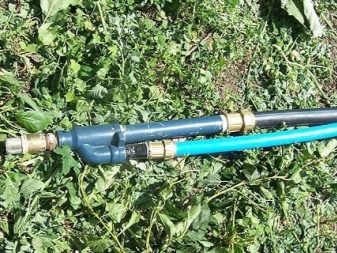

Станции с выносным эжектором обустраивают при необходимости забора жидкости с большой глубины – 20…50 м. В этом случае эжектор опускается в скважину (колодец), как часть заборного узла. К нему подводят два шланга от установки – напорный и вакуумный (всасывающий).

По первому жидкость подается в эжектор и формирует область разрежения в камере всасывания, второй – поднимает вверх воду из скважины. Характеризуются такие агрегаты низким уровнем шума. Они не потребляют много электроэнергии, но и КПД у них достигает всего 30-40 %.

Использование внешнего эжектора позволяет создать в водоподающей трубе необходимый для транспортировки воды напор и существенно увеличить глубину ее забора

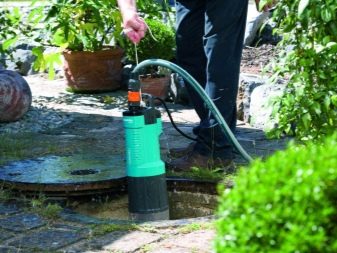

Погружной тип насосов

Системы с погружным (скважинным) насосом практически не производит шума, забор воды может осуществляться с любой глубины и при достаточном удалении скважины или колодца от здания. Не боится небольших протечек в трубопроводе и подсоса воздуха.

Однако погружные насосы достаточно дороги. Они требуют чистой воды – установка мощной фильтрационной системы решает проблему, но в этом случае потребуется регулярно ее чистить. Ремонт и обслуживание затруднены необходимостью подъема агрегата на поверхность.

Не подходят для источников с наличием примесей в воде более 2 г на 1 м3 – фильтры быстро забиваются и насос перестает функционировать (+)

Устройство и принцип работы гидроаккумулятора

Стартовый ток насоса превышает рабочий в 3-5 раз и оказывает разрушительное действие на его конструкцию. Поэтому ресурс насоса зависит от количества включений. Чтобы уменьшить их в систему обязательно устанавливают мембранный .

В системе водоснабжения дома он выполняет следующие функции:

• Предохраняет насос от износа и повышает срок его эксплуатации – благодаря запасу жидкости в мембранном отсеке количество включений агрегата значительно снижается.
• Поддерживает в водопроводе постоянное давление и предохраняет от перепадов напора.
• Исключает появление гидроударов в системе, разрушительно действующих на подключенные приборы и трубопроводную арматуру.
• Обеспечивает некоторый запас воды на случай отключения электропитания.

Прибор представляет собой герметичный сосуд, внутренний объем которого разделен  эластичной мембраной на две емкости. Одна из них заполняется воздухом, а вторая предназначена для накачивания воды.

Находящийся под давлением воздух в гидробаке выдавливает воду и некоторое время поддерживает напор даже при отсутствии электричества

Работает гидробак следующим образом. Вода нагнетается в эластичную емкость до достижения верхнего порога давления. Затем насос отключается.

Напор в системе поддерживается за счет воздушной прослойки в гидроаккумуляторе, уплотненный воздух играет роль демпфера. Когда объем воды уменьшается (расходуется потребителями), и давление доходит до нижней заданной границы – снова включается насос и наполняет гидробак водой.

Выбирают гидроаккумулятор на основании расчетов, в которых учитывают число проживающих, количество точек потребления воды, максимально допустимое число включений насоса и его мощность, требуемое давление в системе.

Недостаточный рабочий объем бака приведет к постоянному включению насоса и его износу. Емкость с запасом грозит застоем воды и снижением ее качества, вредным воздействием на внутреннюю поверхность мембраны.

Галерея изображений

Фото из

Гидроаккумулятор в схемах насосных станций

Гидроаккумулятор для системы объемом до 150 л

Горизонтально ориентированные гидроаккумуляторы

Вертикальный гидробак в системе водоснабжения

Блок управления насосной станцией

Стандартный набор устройств управления насосной станцией состоит из штуцера, реле давления и манометра и устанавливают на напорный трубопровод.

Манометр служит для контроля текущего давления в системе, а реле является важнейшим элементом управления насосной станцией. Оно управляет подачей воды в напорную емкость по заданным параметрам и обеспечивает автоматический режим работы насоса, включая и выключая его.

Основные рабочие элементы реле – это пружины минимального и максимального давления, срабатывающие при достижении в сети давления заданной настройками величины. При низком давлении пружина разжимается и замыкает контакт, включающий двигатель насоса.

Превышение давления сжимает ее, а при достижении максимального порога контакт размыкается. Насос выключается и подача воды прекращается.

Блок автоматики – более сложное устройство, располагающее расширенными возможностями. Кроме коммутации электрических цепей при реагировании на повышение и понижение давления блок автоматики защищает систему от сухого хода.

Галерея изображений

Фото из

Реле давления для управления насосной станцией

Компоненты и устройство реле давления

Блок управления насосным оборудованием

Расширенный функционал блока автоматики

При выборе устройства управления для станций, откачивающих воду из неглубоких выработок, лучше отдать предпочтение варианту с защитой от сухого хода.

Он предохранит насос от перегревания и отключит его, если по каким-либо причинам (попала грязь, уровень жидкости в источнике опустился ниже заборного узла) в систему перестала поступать вода.

установка своими руками, схема монтажа варианта для частного дома, как подключить

Жизнь за городом временно или постоянно – это приятно, но есть в ней некоторые сложности. Ведь далеко не в каждом дачном поселке имеются централизованные коммуникации. Жителям коттеджей и частных домов довольно часто приходится самостоятельно улучшать свои условия жизни.

Одним из важных пунктов комфортной жизни является постоянное наличие воды. Помочь в этом может насосная станция, которую совершенно несложно установить самостоятельно.

Особенности

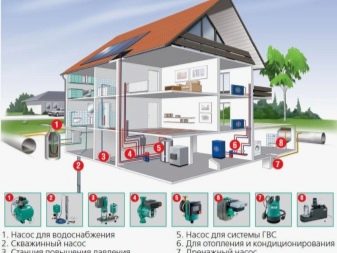

Насосная станция способна подавать воду в систему водоснабжения дома, а также автоматически поддерживать в ней заданное давление. За счет этого можно делать сеть водопровода разветвленной, облегчая подключение к ней различной бытовой техники, например, бойлера, душевой кабины, стиральной машины и так далее.

Насосная станция представляет собой насос, гидроаккумулятор, автоматику, фильтр, трубопроводы. В качестве источника для забора воды подойдет скважина или колодец. Можно использовать воду из открытых водоемов или других резервуаров. В том случае, если забор воды делается из речки, озера или пруда, ее необходимо применять только для хозяйственных нужд или полива. Воду из колодца или скважины лучше сдавать на анализы, результаты которых покажут, является она хозяйственной или питьевой.

В основном на участках глубина скважин составляет около 20 метров, что является оптимальным значением для установки автоматического оборудования. Данные параметры позволяют доставлять воду к точкам разбора без какого-либо дополнительного оснащения.

Насосная станция работает циклами, каждый из которых разделяется на два этапа. Когда насос включается, вода поднимается из источника, заполняет систему и гидробак. Это происходит, пока давление не превысит верхнюю границу. Как только это произошло, реле давления отключает насос, и вода прекращает поступать.

В момент открывания кранов или использования водопотребляющей техники поступление воды происходит из емкости гидроаккумулятора. Жидкость из гидробака будет расходоваться, пока не достигнет нижней границы. Затем насос снова включается и поднимает воду в гидробак.

Необходимо следить, чтобы число циклов в час не превышало максимально допустимое число включений для насоса, который используется.

Преимущества насосной станции очевидны:

• обеспечивает автономное водоснабжение в доме;
• позволяет повысить эффективность системы водоснабжения;
• позволяет более безопасно эксплуатировать оборудование и трубопроводы;
• позволяет сделать некоторый запас воды и осуществить ее подачу, даже если электроснабжение отключено;

• обеспечивает стабильный напор воды и поддерживает постоянное давление;
• увеличивает срок службы приборов и бытовой техники, подключенных к системе водоснабжения;
• снижает затраты на электроэнергию и износ оборудования;
• дает возможность выбрать место для монтажа агрегата;
• имеет компактные размеры и небольшой вес;
• просто монтировать.

Как выбрать?

Насосная станция для дачи или частного дома должна справляться со своими функциями, поэтому ее следует выбирать, исходя из своих потребностей. В первую очередь стоит обратить внимание на ряд следующих критериев.

Технические характеристики станции

Причем наибольшее значение имеет производительность устройства. Лучше всего остановить свой выбор на насосной станции, которая обеспечивает напор воды из скважины, удовлетворяющий все потребности в доме и на придомовом участке.

Для нормальной жизни четырех человек подойдет устройство со средней или малой мощностью. Как правило, такие агрегаты снабжены гидроаккумулятором на 20 литров. Подобные станции подают воду из скважины в размере 2-4 кубометра в час и обеспечивают напор в 45 и более метров. Также стоит учитывать размер станции, уровень воды при работающем и отключенном насосе, разновидность фильтра, ширину трубы.

Особенности скважины, колодца

Готовая насосная станция представляет собой установку с поверхностным насосом, который осуществляет забор воды из скважины путем разрежения. При этом эжектор может присутствовать в конструкции насоса или быть выносным и его нужно располагать в скважине. Однако, если собирать и монтировать насосную станцию самостоятельно, можно воспользоваться скважинным или погружным насосом. Особенно это актуально, если он уже есть в наличии.

Насосные станции, имеющие встроенный эжектор, позволяют поднимать воду только с глубины не более 8 метров. Однако они обеспечивают хороший напор, который превышает 40 метров. Такие установки не боятся попадания воздуха, поэтому их необязательно наполнять водой перед началом работы. Они спокойно сперва прокачивают воздух, а затем уже и воду.

Среди положительных отличий также можно отметить высокую надежность и производительность. Конечно, и недостатки тоже имеются. Один из них – это сильный шум, поэтому подобные станции монтируются в доме, исключительно в подсобных помещениях с хорошей звукоизоляцией.

Станции с внешним эжектором необходимы для забора воды с глубины от 20 и более метров. В таком случае эжектор помещается в колодец или скважину, становясь частью заборного узла. К нему от установки идут напорный и всасывающий (вакуумный) шланги. По напорному шлангу вода попадает в эжектор и в камере всасывания формируется область разрежения, а по всасывающему вода поднимается вверх из скважины.

Для таких станций характерен низкий уровень шума и малое потребление энергии. Однако КПД таких устройств не превышает 40 процентов.

Насосные станции с погружным насосом также практически не шумные. Забор воды они могут осуществлять с любой глубины и даже при значительном удалении источника воды от здания. При этом им не страшны подсос воздуха и небольшие протечки в трубопроводе. Однако для них важна чистота воды, а значит, понадобится мощная фильтрационная система и регулярная чистка. Из минусов также стоит отметить высокую стоимость таких насосов и возможные трудности при ремонте и обслуживании.

Схемы монтажа

До монтажа необходимо подобрать место, которое оптимально подойдет для насосной станции.

При этом необходимо учесть:

• удаленность станции от скважины или колодца;
• температуру и влажность в месте, где будет установлен насос;
• наличие свободного пространства под ремонт и обслуживание устройства;
• возможность звукоизоляции помещения.

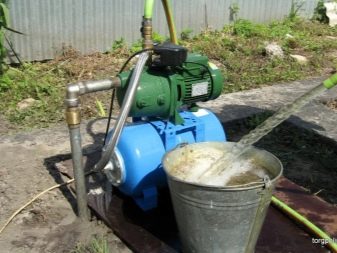

После того как место установки станции выбрано, начинается ее монтаж.

Сложностей при монтаже готовой насосной станции обычно нет.

• Как правило, сперва ведутся подготовительные работы. Они заключаются в том, что под перекачивающее устройство изготавливают прочное основание, например, из бетона и кирпича или дерева. При этом оно должно иметь ровную поверхность. Также можно пользоваться специальным кронштейном из металла.
• Когда насос работает, он достаточно сильно вибрирует, в итоге в местах соединений трубопровода могут образовываться течи. Чтобы снизить вибрацию и ее разрушительное действие, необходимо под опоры насоса уложить резиновый коврик или подкладки. Можно еще закрепить ножки более надежно при помощи анкерных болтов.
• Чтобы насосная станция работала без перебоев, необходимо обеспечить постоянное поступление воды из источника. При круглогодичном потреблении воды следует позаботиться о защите от промерзания. Для этого роется траншея от колодца или кессона скважины до фундамента дома, в которую затем будет уложен трубопровод, желательно диаметром 32 миллиметра. Обязательно, чтобы траншея шла прямо, без загибов и поворотов, которые приводят к снижению давления.

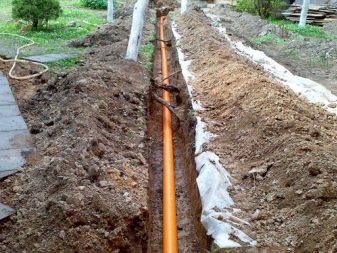

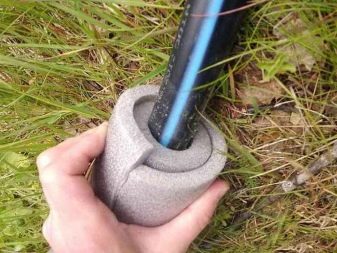

• Закапывать трубы необходимо ниже уровня, на который промерзает почва в данной местности. Также, формируя траншею, надо учесть уклон в сторону водозабора, чтобы в период консервации сливалась вода из трубопровода. В том случае, если грунтовые воды располагаются близко, необходимо трубопровод проложить выше их критического уровня. Однако при этом трубы надо утеплить и использовать греющий кабель.
• Если трубопровод необходимо вести выше уровня земли, необходимо организовать хорошую теплоизоляцию и обогрев. В данном случае в качестве теплоизоляционного материала можно использовать минеральную вату на базальтовой основе.

• Водозаборный узел в станции со встроенным эжектором и поверхностным насосом собирается путем подсоединения к внешней стороне полипропиленовой трубы металлической сеточки и обратного клапана. Сеточка в данном случае является фильтром грубой очистки, а обратный клапан необходим, чтобы трубы стабильно заполнялись водой. Клапан можно зафиксировать при помощи муфты, имеющей наружную резьбу. Если используется погружной (скважинный) насос, понадобятся только обратный клапан и труба, а фильтр грубой очистки уже есть в его конструкции.
• Насос имеет немалый вес, поэтому его необходимо подвесить на прочный трос. При опускании водозаборного узла в устройстве с поверхностным насосом надо учесть, что минимальное расстояние от дна источника до него должно быть не менее 1 метра. Для погружного насоса данное расстояние составляет 0.5 метра. Необходимо также учитывать изменения уровня водяного зеркала на протяжении всего года, к примеру, летом он обычно становится ниже.

• Когда трубопровод подсоединен к насосу, устанавливают гидроаккумулятор и блок управления. Соединять их лучше всего при помощи пятивыводного штуцера, который монтируется в напорный трубопровод в удобном месте. В него вкручивают манометр и реле давления, а к боковому входу штуцера подсоединяют гидроаккумулятор.
• При монтаже поверхностных элементов станции необходимо учесть, что все дополнительные приборы лучше всего устанавливать через обратные клапаны или шаровые краны с американкой. Это нужно для того, чтобы легко снимать устройства при замене или ремонте, при этом без необходимости сливать воду из системы.
• Конечно, возможность слива воды из системы рекомендуется предусмотреть заранее. Для этого необходимо в трубопроводе сформировать отвод, установив тройник с подключенным к нему сливным краном. При этом на подающий трубопровод следует установить фильтр грубой очистки, а на напорный – фильтр тонкой очистки.

• Далее проводится подключение потребителей к насосной станции. Как правило, самый первый – это раздающий коллектор воды.
• Перед запуском насосной станции необходимо учесть, что электродвигатель насоса обладает большой мощностью, поэтому для всей конструкции лучше выделить собственную линию электропитания, сделать заземление, а также установить стабилизатор напряжения.
• При монтаже следует проверить давление воздушной камеры гидроаккумулятора. Его значение должно быть на 10 процентов ниже, чем давление включения насоса. Данная настройка делается в рабочем режиме. Что касается предварительных значений, то они должны быть для гидробака емкостью 20-30 литров – от 1.4 до 1.7 бар, а при емкости 50-100 литров – от 1.7 до 1.9 бар.

• Перед тем как первый раз запустить установку с поверхностным насосом, необходимо заполнить водой рабочую часть системы. Это делается путем выкручивания заглушки из заливного отверстия, которое располагается в верхней части насоса. Если трубопровод оснащен заливной воронкой, то можно использовать ее. Воду заливают до тех пор, пока она не начинает выливаться. После этого необходимо плотно закрыть вентиль (отверстие).
• При запуске насос надо подключить к электросети. Остатки попавшего в воронку воздуха удаляют, немного приоткрывая вентиль заливной воронки трубопровода.
• После включения устройства из выходного отверстия напорного трубопровода или открытого крана водопровода в течение двух-трех минут должна потечь вода. В том случае, если вода не потекла, насос выключают и в систему доливают воду, а затем снова включают. Когда запуск оборудования успешно осуществлен, надо его «обкатать», а затем провести регулировку настроек реле давления и гидроблока.

Как собрать?

Чтобы собрать насосную станцию самому, сперва необходимо понять, что она собой представляет и как работает. Также следует заранее предусмотреть уровень интенсивности использования воды.

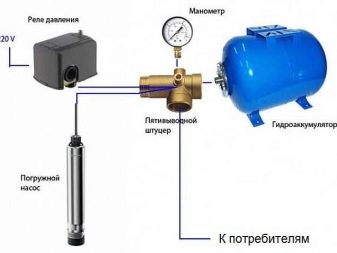

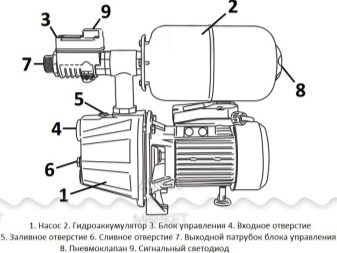

Основные функциональные узлы станции:

• насос центробежного типа, который поднимает и транспортирует воду в дом;
• гидроаккумулятор, который смягчает гидравлический удар;
• реле давления;
• электродвигатель, соединенный с насосом и реле давления;
• манометр, позволяет определить давление;
• система водозабора с обратным клапаном;
• магистраль, которая соединяет водозабор и насос.

Реле давления позволяет контролировать его уровень в системе. Например, когда давление понижается по сравнению с определенным параметром, запускается двигатель, а если повышается – выключается. При помощи манометра можно производить регулировку давления. Самым обязательным элементом является гидроаккумулятор. Иногда в насосных станциях вместо него используют накопительный бак, но такая конструкция устарела из-за большого количества недостатков.

Станции с гидроаккумуляторами более надежны и практичны. К тому же они имеют небольшие размеры, что упрощает монтаж.

Как установить?

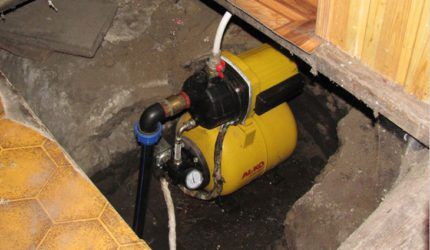

Установка насосной станции своими руками в доме зачастую проводится в отапливаемом помещении. Самым идеальным вариантом станет котельная с хорошей звукоизоляцией. Можно, конечно, установить и в коридоре, прихожей, кладовой или ванной. Главное, подальше от спален.

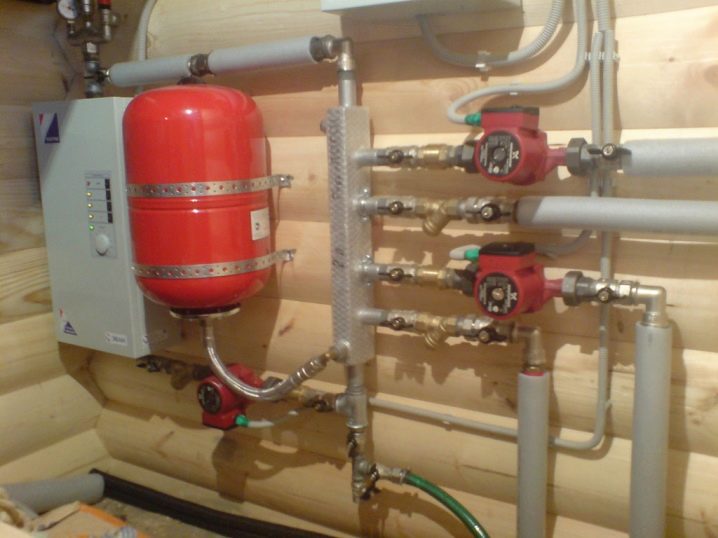

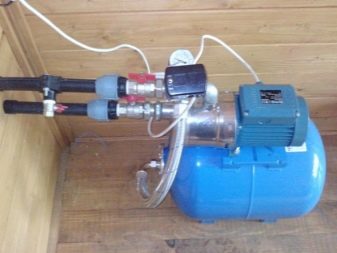

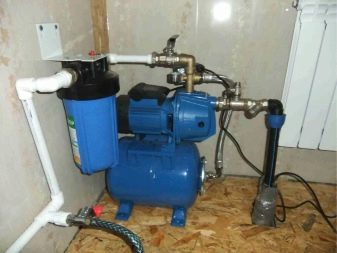

Нередко для расположения насосной станции выбирают подвал или цокольный этаж. Однако это при условии, что они тепло-, звуко- и гидроизолированы. Можно также провести установку в специальный короб, который размещается в подполе и имеет люк, чтобы был доступ к оборудованию.

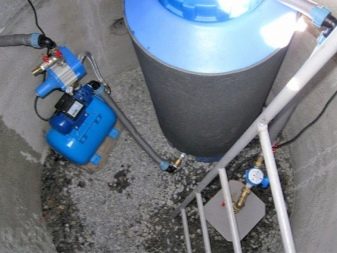

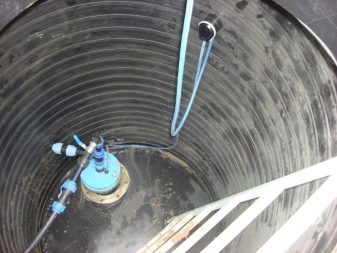

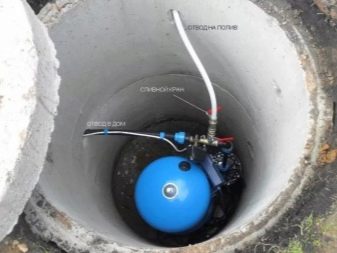

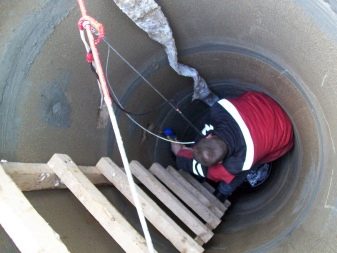

Для установки станции в колодце используется специально обустроенная платформа. Она должна обязательно находиться ниже, чем уровень промерзания. При этом сверху необходимо утеплить и сам колодец. Такая схема является несколько затруднительной по доступу к станции.

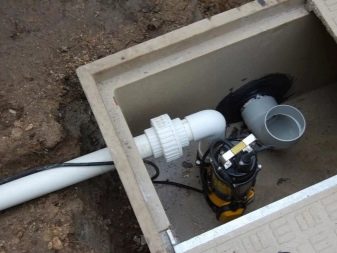

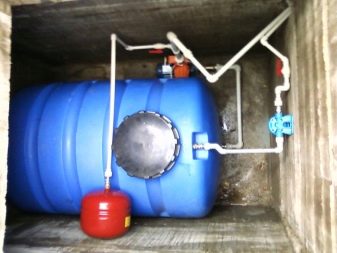

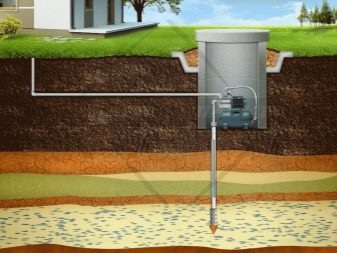

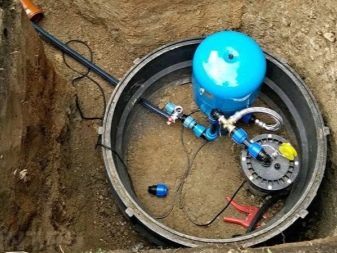

В кессоне скважины также можно установить станцию. Для этого вокруг скважины обустраивается помещение, которое заглублено на уровень ниже, чем промерзание почвы. Кессон необходимо закрыть и утеплить у поверхности земли. Достаточно оставить небольшой люк, необходимый для обслуживания.

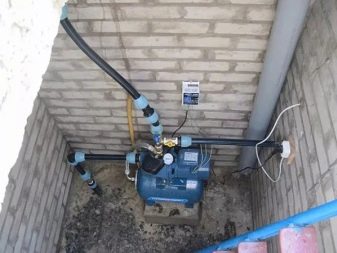

Также установка станции возможна в отдельном сооружении или пристроенном помещении. Конечно, такое строение требует не только утепления, но еще и дополнительного обогрева.

Установка насосной станции самостоятельно позволяет существенно сэкономить. В зависимости от подключения насосной станции к тому или иному источнику водоснабжения, есть различные схемы их установки. Правильная установка во многом зависит от мелких деталей вроде обратного клапана, сальника, фильтров и так далее. Такие мелочи позволяют существенно улучшить и продлить работу насосной станции.

Советы

• После того как водоснабжение в доме налажено при помощи насосной станции, ее требуется периодически обслуживать. В первую очередь требуется постоянно следить за состоянием фильтра грубой очистки и при необходимости его очищать. Если этого не делать, то производительность станции будет снижаться, а вода идти рывками. В том случае, если фильтр полностью забьется, насос будет работать в холостом режиме, и в итоге станция отключится. Насколько часто придется чистить фильтр, зависит от количества примесей в воде.
• Желательно один раз в месяц, после простоя, ремонта или консервации на зиму проверять давление в воздушном отсеке гидроаккумулятора. Оно должно быть на уровне 1.2-1.5 атмосфер. Если есть необходимость, воздух надо подкачать при помощи компрессора или автомобильного насоса. Если станция используется исключительно в летний период, надо обязательно слить из системы воду до того как придут заморозки.

• При монтаже лучше использовать трубы с величиной большей, чем расчетная. Это позволит скомпенсировать различные изгибы, повороты, а также толщину фундамента, если станция устанавливается в доме.
• Закручивать детали в процессе монтажа или ремонта лучше всего ключом. Если данную операцию выполнять руками, в дальнейшем могут появиться течи.
• Когда насосная станция подключена, для ее регулировки и определения уровня давления, при котором она выключается, в приемное устройство требуется залить примерно два литра воды. После этого насос запускают в работу. В тот момент, когда станция выключилась, необходимо зарегистрировать уровень давления воды. Также надо знать значение давления, когда станция запускается автоматически.

• При определенном давлении воды насосная станция иногда не отключается, исправить данную проблему можно при помощи винтов на реле давления. Они отвечают за степень сжатия пружин. Для этого снимают крышку устройства, а затем подкручивают винт, на котором есть буквы «ДР» в сторону «+» или «–». Чтобы отрегулировать уровень давления, при котором включение станции будет производиться автоматически, надо использовать винт с буквой «Р».

О том, как подключить насосную станцию, смотрите в следующем видео.

устройство, монтаж и установка своими руками

Чтобы решить проблему водоснабжения, многие владельцы частных домов используют насосные станции.

Эти устройства сегодня представлены в продаже в готовом виде или же могут быть приобретены по отдельности. Причем по силам каждому человеку выполнить монтаж насосной станции в своем доме. Главное, знать — из каких элементов состоит этот аппарат, как именно работает, как запустить насосную станцию и в каком месте лучше ее установить.

Что нужно знать, чтобы выбрать насосную станцию?

Чтобы выбранная станция хорошо справлялась со своими функциями, выбор нужно делать с учетом своих потребностей. В этой связи можно выделить следующие критерии, которые должны быть в первую очередь учтены владельцем:

• Технические характеристики насосной станции;
• Особенности скважины.

Рассматривая технические характеристики, в первую очередь следует выделить производительность агрегата. Оптимальным вариантом является аппарат, способный обеспечить напор воды из скважины, который сможет удовлетворить потребности непосредственно в доме, а также и на придомовых территориях.

Исходя из практического опыта, можно говорить о том, что для нормального проживания на даче или жилом доме, рассчитанном на 4 человек, рекомендуется выбирать устройство средней или малой мощности. В конструкции подобных агрегатов присутствует гидроаккумулятор объемом 20 литров. Такая станция способна обеспечивать подачу воды из скважины в количестве 2-4 куб. метров в час и напор 45-55 метров. Установка с такими характеристиками может в полной мере удовлетворить потребности семьи из четырех человек.

В процессе рассмотрения различных установок следует учитывать и ряд других важных показателей:

• продуктивность;
• размер;
• уровень воды при отключенном насосе;
• уровень воды при работающем насосе;
• разновидность фильтра;
• ширина трубы.

Как устроена насосная станция?

В любой станции присутствует такой обязательный элемент, как накопительный бак или гидроаккумулятор. Стоит сказать, что установка с накопительным баком является устаревшей конструкцией из-за наличия у неё большого количества недостатков. Прежде всего, бак имеет достаточно большую емкость. Помимо этого, для регулирования уровня воды и ее напора используется поплавок, обеспечивающий срабатывание датчика в случае падения уровня воды. В этом случае датчик подает сигнал на включение подкачки.

Главными минусами можно назвать следующие:

• Подача воды в систему осуществляется естественным путем, из-за чего сила напора на выходе является недостаточной;
• Из-за больших размеров агрегата не всегда можно найти подходящее место для его установки;
• Процесс установки системы сопровождается определенными трудностями;
• Для накопительного бака важно выделить место на самой станции, а это чревато дополнительными проблемами;
• В случае выхода из строя датчика уровня воды происходит ее перелив через край бака.

Наибольшей надежностью и практичностью обладают установки, оснащенные гидроаккумулятором. Их популярность обусловлена небольшими габаритами и отсутствием сложностей в монтаже. В конструкции системы присутствуют реле, которое выполняет обязанности по регулированию предела давления окружающего воздуха.

За счет создания напора воды происходит его сжатие в гидроаккумуляторе. В момент, когда давление достигает требуемого предела, происходит автоматическое отключение насоса, в результате чего в кран поступает вода из бака. В случае снижения уровня повторно включается насос и продолжает работать до тех пор, пока опять не будет обеспечен нужный уровень воды.

Место установки насосной станции

Для насоса можно выбрать место непосредственно в доме или кессоне. Последний вариант представляет собой сооружение, устраиваемое в земле. Подобная конструкция обеспечивает ему защиту от влаги, грунтовых вод и низких температур. Он обязательно должна быть построена под линией промерзания грунта. Однако у этого варианта имеется несколько минусов. Прежде всего, подобное сооружение требует грамотного обустройства. Помимо этого, на территории, где наблюдаются суровые климатические условия, сложно выполнить утепление кессона, в результате, подвергаясь воздействию низких температур, возникает риск поломки насоса.

Самым практичным решением представляется установка насоса в доме. Лучше всего устанавливать его в подвале. Однако здесь нужно упомянуть об одном важном моменте: следует быть готовым к тому, что грунтовые воды могут создать угрозу затопления подвала. Поэтому в период весенних паводков, когда помещение наполняется водой, станцию рекомендуется устанавливать на возвышенности, чтобы до нее не дошла вода. Выбирать для станции нужно такое место, чтобы она была удалена от стен, что позволит предотвратить излишние вибрации в процессе эксплуатации. При размещении насоса в подвале нужно постоянно следить за температурным режимом на протяжении всего года, чтобы тем самым защитить установку от воздействий отрицательных температур.

Правила выбора места

Чтобы подобрать подходящее место для насосной станции, установка в котором должна проходить в соответствии с технологией, нужно исходить из следующих критериев:

• Расстояние, на которое станция будет удалена от скважины;
• Температурно-влажностный режим в месте, выбранном для установки;
• Наличие свободного пространства, чтобы можно было без проблем заниматься ремонтом и обслуживанием агрегата;
• Проведение работ по изоляции помещения, чтобы ограничить распространение шума в направлении жилых помещений.

Схема подключения насосной станции

Чтобы правильно установить насосную станцию своими руками, нужно придерживаться следующего порядка выполнения этой работы:

1. Монтаж начинается с рытья траншеи, в которую будут уложены трубы, подводимые к скважине. При этом нужно позаботиться о том, чтобы станция имела наклонное положение относительно точки забора воды.
2. Далее устраивается проход, через который труба будет подведена в стену здания.
3. На следующем этапе приступают к прокладке труб в траншею.
4. Зачем начинают подключать трубы к насосу.

Обязательным условием, предусмотренным технологией монтажа насоса, является его размещение на специальном основании. Ножки необходимо зафиксировать к основанию, используя анкеры. В результате можно будет обеспечить повышенную устойчивость конструкции. Чтобы свести к минимуму вибрации, насос нужно установить на резиновый коврик.

Подключение насосной станции своими руками в частном доме с выносным эжектором выполняется в соответствии со следующим алгоритмом:

1. Первым этапом является установка эжектора. Последний имеет исполнение в виде литого чугунного узла, предусматривающего отверстия для соединения. Обычно у него имеется три подобных выхода.
2. Далее в нижней части этого узла подключают фильтр грубой очистки, имеющий вид сетки.
3. На следующем этапе потребуется сгон подходящей длины, который соединяют с раструбом из пластика в верхней части узла.
4. Сгон состоит из двух частей, у которых, в свою очередь, имеются отдельные переходники. Поэтому выбирать необходимо такой вариант его исполнения, чтобы он соответствовал необходимому диаметру.
5. После этого к выходу сгона крепят бронзовую муфту, при помощи которой будет создан переход к полиэтиленовой трубе.
6. Чтобы все соединения были герметичными, рекомендуется использовать лен или ленту- уплотнитель.
7. После этого начинают укладывать трубы в выкопанную траншею. Причем их глубина размещения должна быть меньше уровня промерзания грунта.
8. Когда траншея будет готова, в нее укладывают трубы таким образом, чтобы остался запас. В качестве обсадной трубы рекомендуется применять оголовок или колено с плавным углом.
9. Для крепления трубы и эжектора используется муфта.
10. Нужно взять нижний конец трубки и соединить его с коленом перпендикулярно, после чего опустить. Для обеспечения герметичности свободное пространство заполняется монтажной пеной. Далее труба монтируется к переходнику 900 и к трубопроводу.
11. После того как монтаж эжектора будет завершён, его погружают на требуемую глубину в месте, где будет производиться забор воды. Этот параметр определяется еще до проведения работ по установке. Как правило, его выбирают на уровне, соответствующем верхней линии обсадной трубы.
12. В завершение к обсадной трубе крепят оголовок, для чего применяется сантехнический армированный скотч.

Ошибки при монтаже

В процессе установки насосной станции существует риск совершения ошибок:

• Чтобы избежать проблем, трубы для монтажа должны иметь большую по сравнению с расчетной величину. Подобный запас позволит компенсировать изгибы, повороты и толщину фундамента в том случае, если местом монтажа станции является помещением в доме.
• Для закручивания деталей рекомендуется использовать только ключ. Если пытаться выполнять эту операцию вручную, то есть риск появления впоследствии течи.
• Особенно нужно быть внимательным к гидроаккумулятору. В нем давление должно находиться как минимум на уровне 1,2-1,5 атмосфер. В случае падения давления ниже указанной отметки необходимо использовать соответствующие устройств — компрессор или автомобильный насос, которые помогут восстановить требуемое давление.

Заключение

Владельцы частных домов решают проблему обеспечения водой несколько иначе, нежели собственники городских квартир. Имея в доме насосную станцию, они могут всегда пользоваться водой в необходимом количестве, подключив ее к скважине. Однако для этого нужно правильно выполнить установку насосной станции в частном доме своими руками. Сам по себе процесс ее установки представляется не таким и сложным, однако здесь имеются определенные нюансы, о которых чаще всего не догадываются многие владельцы. Поэтому нужно очень тщательно подойти к изучению основных моментов технологии монтажа станции, выполнив при этом предварительные расчеты.

Насосная установка и Пошаговая инструкция монтажа +Фото и Видео

Имея загородную недвижимость, будь то дом с постоянным проживанием или дача не всегда есть возможность подключиться к центральному водоснабжению. По этой причине источники воды оборудуются самостоятельно. Встает вопрос о том, как доставить воду до нужной точки, для этого устанавливаются водяные насосы. Для любого монтажа требуется схема подключения насосной станции.

Как известно насосные агрегаты имеют разные модификации. Есть с внешним эжектором и встроенным или вообще быть без него, влияющие на давление в трубах, с накопителем и без, автоматические или с поплавком.

Все они выполняют одну функцию – доставляют жидкость до требуемой точки.

Содержание статьи:

Выбирая насосную установку

Особенности накопительного бака

Самым востребованным на рынке является насос с накопительным баком (гидроаккумулятором) – эта насосная станция имеет внушительные габариты, соответственно ее монтаж является более сложным. Его и рассмотрим.

Особенность насоса в том, что его главный узел разделен на две часть, одна отвечает за подкачку воды, вторая отвечает за количество воздуха.

Давление в системе регулируется автоматически. Когда стрелка манометра показывает минимальный уровень давления, установка включается, как только требуемый параметр достигнут, система отключается.

Функции

Выбирая насосную установку, требуется обратить внимание на самые важные ее функции:

1. С какой глубины насос может поднять воду.
2. Производительность
3. Мощность
4. Автоматическое управление или механическое
5. Сколько жильцов в доме
6. Объем накопителя

Производительность насоса должна быть ниже или равна производительности источника воды. В противном случае качество доставляемой жидкости будет низким (содержать примеси и песок)

Если неправильно выбрать установку, то возможны перебои с водоснабжением и плохой напор воды.

Разберем пример

4 человека постоянно проживают. Производительность изделия потребуется не ниже 3 м3/ч

Размещаем оборудование

Как правильно выбрать место для установки насосной станции для дома или дачи?

Главный минус установки в неспособности функционировать при минусовой температуре. Даже если обустроить строение под насосную станцию и утеплить ее, производительность снизится или насос совсем перестанет работать. Конечно, можно поставить рядом обогреватель, но это приведет только к перерасходу электроэнергии.

При выборе места для насосной станции следуйте рекомендациям

1. Оборудование устанавливайте в помещение с централизованным отоплением.
2. К насосной установке обеспечьте свободный доступ, для обслуживания
3. Постарайтесь минимизировать расстояние от источника забора воды.

Варианты мест размещения оборудования

• Отдельно оборудованное помещение в доме, желательно со звукоизоляцией.
• Возможна установка в санузлах (кухня, ванна)
• В подвале и цоколе. При условии, что там тепло и сухо
• В кессоне – рядом со скважиной. В этом варианте насосная станция будет работать продуктивно, только если установить ее ниже уровня промерзания грунта.

Однотрубная система или двухтрубная система подключения?

Данный вопрос зависит от того на какой глубине расположена установка и водопровода.

1-но трубное

Однотрубное подключение применяют при малых глубинах до 8 метров.
Двухтрубная система используется, когда требуется увеличить глубину забора воды насосом от 8 метров.

2-х трубное

Двухтрубная система подключения подразумевает насос с внешним эжектором.

Как подключить насосную станцию

1. Вырывается траншея ниже уровня промерзания почвы. Обязательно выдержать уклон в сторону скважины.
2. На трубу ПВХ установить обратный клапан или приобрести уже готовое изделие с клапаном и фильтром.
3. Соединение с насосом производится с помощью фитинга «американки», муфты, уголка с резьбой из металла.
4. Труба идущая к водопроводной магистрали от установки подсоединяется по тому же принципу
5. Прежде чем включить систему, агрегат заполняется водой.
6. Если трубопровод расположен выше уровня промерзания, его следует утеплить.
7. К водопроводной магистрали дома насосная станция подключается при помощи фитингов.

Рекомендация

Чтобы повысить качество воды устанавливаю два фильтра. Перед насосом – фильтр грубой очистки. После установки монтируется фильтр глубокой очистки.

Сам процесс установки не является сложным и длительным. Основное время занимает подготовка к монтажу: оборудование помещения, организация траншеи, укладка труб и т.д.

Иногда, чтобы снизать вибрацию, насосную установку ставят на бетонную или кирпичную подушку, застеленную резиновым ковриком.

Насосная станция для колодца: выбор, установка и подключение

Как работает и из чего состоит насосная станция

Вариантов исполнения таких устройств несколько. Все они отличаются типом используемого насосного агрегата и накопителя. Если рассматривать модель с гидроаккумулятором, то можно говорить о более высокой степени эффективности благодаря особенностям конструкции:

• мембранный бак, разделенный на два отсека перегородкой;
• реле давления, контролирующее работу устройства при значительных изменениях значений давления;
• электродвигатель;
• сам насосный агрегат;
• клеммы заземления;
• манометр;
• кабель.

Основа функционирования такого устройства – реле давления, которое срабатывает при существенных изменениях значения давления, как в меньшую, так и в большую сторону. Это позволяет сократить количество запусков оборудования и, тем самым, снижает интенсивность износа основных узлов. Если рассматривается модель, где вместо гидроаккумулятора предусмотрен накопительный бак, то в этом случае не стоит ожидать большой производительности, так как жидкость продвигается естественным образом, без принудительного воздействия на нее.

Дополнительно ко всему немалые габариты порой затрудняют установку устройства, а непосредственно сам накопительный бак в обязательном порядке монтируется выше уровня расположения насосной станции. И еще один немаловажный недостаток техники данного вида заключается в вероятности затопления помещения при переливе воды из накопителя. Но это происходит лишь в случае поломки датчика наполненности бака. Именно этот элемент отвечает за пуск оборудования.

Основные узлы насосной станции также описаны на видео.

Насосная станция с гидроаккумулятором и внешним эжектором позволяет поднимать воду с глубины от 8 метров и более

Если требуется выполнить подключение своими руками насосной станции к колодцу схема будет разниться и в зависимости от вида насосного агрегата: с эжектором и без такового. Причем первый вариант существует в двух вариациях: со встроенным (отличается большей производительностью) и выносным эжектором. Особенность конструкции со встроенным эжектором заключается в возможности всасывания воды при создании разряжения.

Насосные станции для скважины состоят из следующих функциональных элементов:

1. Водяной насос.

В обустройстве насосных станций своими руками, для забора воды чаще всего используются два вида насосов – вибрационные (типа «Малыш», «Ручеек», и им подобные), либо центробежные агрегаты. Выбирать вибрационный насос стоит, если забор воды выполняется из неглубокого источника – колодца, либо скважины на песок, глубина которой не превышает 10-15 метров.

К преимуществам вибрационных устройств можно отнести минимальную стоимость, простой ремонт, и достаточную, для нетребовательного бытового использования, продуктивность.

Однако если вы владеете артезианской скважиной, глубина которой превышает 30 метров, вам понадобится глубинный центробежный насос. Такие агрегаты стоят на порядок дороже, однако их мощность и ресурс работы несравнимо выше, чем у насосов «Малыш».

Часто используют и поверхностные насосы, но они имеют сравнительно низкую возможную глубину забора воды (примерно 12-15 метров), а потому для использования внутри глубоких скважин или колодцев не подходят.

2. Гидроаккумулятор

Обычная насосная станция с гидроаккумулятором, реле давления, насосом и манометром

Гидроаккумулятор для насосных станций – это емкость, которая выполняет функцию накопления воды. Помимо того, что в доме постоянно будет находиться необходимое количество воды, такой бак будет защищать всю систему от гидроударов, и обеспечивать оптимальный режим работы насоса.

Гидроаккумулятор контролирует плавность изменения давления подачи воды при его работе, и убирает необходимость постоянного включения и выключения насоса (что крайне позитивно сказывается на сроке службы вибрационных устройств «Малыш», так как в большинстве случаев их ремонт связан именно с перегревом и повреждением обмотки электромагнитных катушек).

Плюсы и минусы насосной станции

У насосной станции есть свои недостатки и достоинства. Прежде всего, это очень удобно — все основные механизмы скомпонованы в единый блок, а потому просто при приобретении, регулировке, монтаже, в обслуживании.

Требует минимум дополнительных трат. Система обладает врожденным иммунитетом к гидроудару — скачкам давления при открытии и закрытии расходных кранов.

Минусов всего два, и оба незначительные. Установка получается шумной. Второй относительный минус — невозможность без дополнительных механизмов подъема воды с глубин выше 8-10 метров.

Использование насосной станции для забора воды из колодца целесообразно, если глубина зеркала воды в нем не более 7 – 8 м. Оборудование можно расположить в устроенном рядом боксе или в шахте колодца

Шумность нейтрализуется условиями установки и размещения. Глубину подъема можно увеличить введением дополнительного устройства — эжектора.

Они бывают двух типов. Встроенные и внешние, выносные. Встроенный отличается большей производительностью, но увеличивает шумность всей конструкции. Как уже говорилось, этот недостаток лечится вниманием к монтажу и размещению.

Насосная станция не требует множества дополнительных деталей и механизмов – вот только фильтр очистки лучше ставить после станции, а не до

Советы: как установить насосную станцию в частном доме

Важнейший момент при установке поверхностного насоса или насосной станции – выбор подходящего места.

Вот несколько требований, которые помогут найти подходящее место для насосного оборудования:

• чем ближе устройство к источнику воды, тем более стабильно будет осуществляться ее забор;
• устройство (или комплекс устройств) следует укрыть от непогоды в специальном помещении, оголовке, бункере и т.п.
• необходимо защитить насос от замерзания во время зимних холодов;
• место, в котором установлено оборудование, должно быть вентилируемые, чтобы избежать повышенного уровня влажности, вызывающего коррозийные процессы;
• следует позаботиться о достаточном пространстве не только для размещения насоса или всей станции, но и для проведения необходимых работ по обслуживанию, настройке, ремонту и т.п.;
• место должно быть либо удалено от жилых помещений, либо дополнительно изолированно от шума, поскольку поверхностная насосная техника работает довольно громко.

Не всегда удается соблюсти все эти условия, но к этому следует всеми силами стремиться. Поверхностный насос обычно устанавливают как можно ближе к источнику воды.

Из-за незначительной глубины всасывания, в среднем составляющей 8 – 10 м, глубинные насосы рекомендуют устанавливать на кратчайшем расстоянии от источника воды

Чтобы защитить устройство от воздействия внешних факторов, его можно поставить в таких местах как:

• специальный деревянный короб;
• благоустроенный оголовок скважины;
• полость, выкопанная в земле;
• внутри просторного колодца;
• помещение котельной, расположенное рядом с источником воды и т.п.

Конечно, каждый участок индивидуален, решение нужно принимать в зависимости от ситуации. В землю насос углубляют, если нужно защитить устройство от морозов, а других вариантов нет. Придется выкопать достаточно просторную и глубокую яму, она должна быть ниже уровня промерзания грунта.

Конечно, если дача используется только в теплое время года, требования к установке насоса могут быть не такими суровыми. Проблема замерзания автоматически отпадает.

Но от осадков насос все же следует надежно спрятать. При консервации дачи на зимний период, разумеется, поверхностный насос необходимо снять, очистить и положить на хранение в подходящих условиях.

Если принято решение установить поверхностный насос или насосную станцию в подвале, следует убедиться, что она не замерзнет во время морозов

Если источником воды служит колодец из достаточно больших по диаметру бетонных колец, можно поместить насос прямо в нем. В этом случае копать ничего не нужно, понадобится небольшой прочный плот, способный выдержать вес насоса. Плот опускают прямо на поверхность зеркала воды, сверху на нем закрепляют насос.

Преимущество такого решения состоит в том, что глубина погружения шланга будет несколько увеличена, т.е. забор будет производиться с большей глубины. Но следует учесть и возможные проблемы.

Для обслуживания и ремонта оборудования его придется вынимать на поверхность. Увеличивается риск контакта электроприбора с водой. Но в целом этот вариант вполне приемлем.

Если необходимо установить поверхностный насос в составе насосной станции, требования к выбору подходящего места будут примерно такими же. Хотя следует помнить, что размеры целого комплекса устройств несколько больше, чем у обычного насоса. Чаще всего станцию ставят в оборудованном возле устья скважины кессоне.

Удобным местом для установки поверхностного насоса считается котельная: обычно в этом помещении уже устроена хорошая звуко- и теплоизоляция

Идеальным местом считается котельная, уже благоустроенная для работы отопительного оборудования. Устанавливают насосные станции и в подвале жилого дома, но такое помещение придется тщательно подготовить: утеплить и обеспечить отопление, чтобы предотвратить замерзание воды, и т.п.

Можно поставить станцию и внутри колодца, но это вызовет дополнительную проблему. Для регулировки реле давления оборудование придется вынимать на поверхность. Показатели, которые получены при работе насоса на поверхности, могут измениться, когда его опускают вниз. Это затрудняет настройку реле давления.

На этой схеме наглядно продемонстрирован порядок расчета максимального погружения шланга поверхностного насоса. Необходимо учесть расстояние, разделяющее зеркало воды и уровень прокладки водопровода, а также пространство между источником воды и насосным оборудованием

За неимением лучшего, поверхностные насосы иногда ставят прямо в жилых помещениях: в прихожей, кладовке, санузле и т.п. Так оборудование не намокнет и не замерзнет, но шум от его работы определенно будет мешать жильцам дома.

Этот вариант можно рассматривать только как временный, при первой возможности насос или станцию следует установить в более подходящем месте.

Выбрать место для поверхностного насоса следует еще до его приобретения. При установке такого оборудования следует придерживаться правила “1:4”. Именно таким должно быть соотношение глубины, с которой производится забор воды, к горизонтальному расстоянию до насоса.

Если вода поступает с глубины два метра, то горизонтальный отрезок до оборудования должен составлять не более восьми метров. Если это соотношение не соблюдается, например, расстояние до насоса больше, рекомендуется взять трубы на четверть дюйма шире, чем рекомендованные изготовителем размеры.

Галерея изображений

Фото из

Шаг 1: Для обеспечения загородной усадьбы водой в необходимом объеме нужно рассчитать потребности и взять агрегат с запасом на потери в трубопроводе

Шаг 2: Надо запастись газовым ключом, герметиком, льняной подмоткой, обратным клапаном, переходниками, пластиковым уголком и шаровым краном

Шаг 3: Для того чтобы подключить шаровой кран на выход из насоса используется переходник с льняной подмоткой и герметиком

Шаг 4: Переходник для подключения шарового крана устанавливается на выход из насоса, соединение затягивается газовым ключом

Шаг 5: Чтобы после выключения агрегата в его рабочей части оставалась вода, на входе в помпу устанавливается обратный клапан по диаметру равный диаметру патрубка

Шаг 6: Собранный участок водопровода с насосной станцией устанавливается на рабочее место. Через выходной патрубок насос надо заполнить водой

Шаг 7: После заполнения водой воронку убирают и подключают напорный шланг, соединенный с гидробаком. Последующее включение и выключения насосной станции производится автоматически

Шаг 8: Убедившись в нормальной работе агрегата, ему можно уделять меньше внимания. Реле будет автоматически запускать и останавливать нанос после забора воды из системы и восполнения

Насосная станция для автономного водоснабжения

Заготовка инструментов, деталей, расходников

Специфика уплотнения соединений при подключении крана

Подсоединение переходника к выходному патрубку

Установка обратного клапана на входев агрегат

Подготовка насосной станции к предстоящей работе

Перекачивание воды из источника в гидроаккумулятор

Принцип автоматизации циклов включение/выключение

Насосная станция – это комплекс систем для передачи жидкости из одного места в другое. Насосные станции применяются не только для водоснабжения, но и для работы канализации в загородном доме или на даче.

Такие системы насосных станций (безбашенки) состоят из:

• Насоса;
• Гидроаккумулятора и подводки к нему;
• Управляющего реле давления.

Если вы не уверены в своих силах, то для установки насосной станции лучше обратиться к профессионалам

С помощью насоса происходит забор воды в источнике и передача к гидроаккумулятору. Гидроаккумулятор осуществляет запас воды под давлением для последующей его подачи для потребления. Как только в гидроаккумуляторе давление падает до установленного уровня, реле, регулирующее давление, включает насос для нового забора воды. Этот процесс цикличный.

В канализационных системах с помощью насосных станций поднимают сточные воды на возвышенность. Это необходимо в случае, если трубопровод находится на неровной поверхности или, если помещение расположено ниже уровня земли, где не возможен самотек жидкостей.

Для повышения эффективности подачи воды в жилье нужно подбирать не только сам агрегат, но еще и наиболее подходящий участок для его монтажа. При правильном подходе можно повысить эффективность системы локального водоснабжения, но для этого следует руководствоваться следующими критериями:

• при установке оборудования как можно ближе к колодцу снижаются потери мощности, а вода подается заметно более стабильно;
• для нормальной работы устройства необходимо обеспечить теплый микроклимат, следить за уровнем влажности и организовать эффективную систему вентиляции;
• не рекомендуется определять насосный агрегат в тесное помещение, так как на всякий случай лучше заранее обеспечить свободный доступ к технике при возникновении необходимости ремонта или обслуживания;
• учитывая, что высокопроизводительная техника издает довольно много шума по мере функционирования, то желательно организовать и звукоизоляцию в помещении.

Выбирая схему как подключить насосную станцию к колодцу самому, нужно предварительно подобрать подходящее место для этой цели. Из возможных вариантов можно рассмотреть лишь несколько:

1. Расположение в отдельном помещении. Лучше всего, конечно, организовать котельную, где будет установлено такое оборудование.

   Отдельная постройка для размещения насосной станции рядом с колодцем

2. Установка на кухне, в коридоре или подвале, одним словом, на участке помещения. В этом случае оборудование будет соседствовать с другой техникой или предметами быта. Но и такой вариант предполагает необходимость утепления комнаты, в особенности, если планируется монтаж в подвале.
3. Приямок или кессон. Чтобы оборудование получало достаточное количество тепла от почвы, установка производится ниже уровня промерзания грунта.
4. Монтаж насосной станции в колодце на специальной площадке.

   Пример того, как можно разместить оборудование в колодце

В каждом из этих вариантов присутствуют и положительные, и отрицательные моменты, однако, если грамотно подойти к тепло- и звукоизоляции помещения, то функциональность оборудования от этого только выиграет, так как будет исключен риск нестабильной работы.

Выбор месторасположения

Даже небольшая и маломощная установка способна обеспечить солидную производительность, достаточную для снабжения водой нескольких потребителей. Спорить же о достоинствах той или иной

схема подключения, установка своими руками, фото

Не всегда есть возможность пользоваться централизованным водоснабжением, в особенности, если жилье несколько удалено от города. Но иногда приходится подключать специальное оборудование, как, например, насосная станция для дома схема подключения которой зависит от условий эксплуатации и параметров источника воды (скважины, колодца), и в условиях недостаточного напора воды из центрального трубопровода.

Основы функционирования и конструктивные особенности

В качестве наиболее важных, основных узлов выступает непосредственно сам насосный агрегат и накопитель. В зависимости от исполнения механизмом управляет узел автоматики или поплавковый элемент. В результате получается, что каждый из действующих узлов встречается в разных исполнениях. Например, накопитель существует в виде гидроаккумулятора и бака. Сам же насосный агрегат может быть оснащен эжектором или не иметь такового. Причем первый из названных вариантов может выполнен со встроенным или внешним эжектором.

Устройства с накопительным баком обладают длинным перечнем недостатков, среди которых основные: крупные габариты, а соответственно, и затруднения при монтаже, а также отсутствие принудительного воздействия на воду, что не способствует повышению давления в системе.

Насосная станция с накопительным баком является достаточно громоздким оборудованием

Наиболее распространены сегодня именно исполнения с гидроаккумулятором. Принцип их действия основан на особенности основного узла, который разделен внутри полости на два отсека. Оба они отвечают за разные функции: подкачка воздуха или воды.

За уровнем давления следит реле, которое отключает устройство при достижении им давления определенного уровня. Если же значение данного параметра опускается до минимальной границы, реле срабатывает и устройство включается в работу. Несмотря на популярность, данный вид техники имеет и свои недостатки, в частности, не слишком вместительный бак.

Устройство насосной станции с гидроаккумулятором

Основные критерии выбора устройства

Установка насосной станции в частном доме предваряется тщательным подбором наиболее подходящей модели. Среди всех функций, включая и наименее важные, следует в первую очередь обращать внимание на следующие:

• глубина всасывания устройства, что должно соответствовать параметрам самой скважины, ведь при соответствии данных параметров, а также при достаточной мощности можно получить наивысший уровень производительности;
• скорость подачи воды, она же – производительность;
• мощность устройства, при этом не следует выбирать модель с наибольшим запасом по данному параметру, так как это приведет к излишне большим энергозатратам;
• тип управления устройством: ручной привод или автоматика;
• количество человек, которые в будущем будут пользоваться такой системой водоснабжения;
• объем резервуара, что позволит длительное время использовать устройство без подключения к электросети.

Если говорить о производительности самого устройства, то данный параметр никогда не должен превышать естественную производительность источника воды (скважины, колодца). При несоответствии данных характеристик жидкость будет подкачиваться с примесями.

Насосная станция для дачи своими руками подключается на основании некоторой информации о составе семьи. Так, если мощность устройства не будет достаточной, чтобы обеспечить требуемую скорость подкачки воды, то для обеспечения большого количества человек, живущих в доме, воды в системе будет недостаточно, что приведет к ослаблению напора и бесперебойной работе устройства.

Например, чтобы семья из 4 человек могла пользоваться системой локального водоснабжения, требуется уровень производительности устройства, равный примерно 3 куб. м/ч, однако, эта цифра может варьироваться в зависимости от уровня интенсивности использования воды.

Если вы хотите узнать больше об устройстве и принципе действия гидроаккумулятора, который является одной из составляющих насосной станции, то эту информацию вы найдете в нашей отдельной статье.

Как правильно взять пробу воды из колодца для проведения ее анализа читайте здесь.

Принцип выбора участка для установки

Необходимо подобрать правильное место для установки насосной станции

Основной недостаток насосных станций – это невозможность использования их в холодное время года в неотапливаемых помещениях или на открытой местности. Случается, пользователи организовывают дополнительный обогрев для устройств, стоящих на поверхности земли, защищенных лишь примитивной постройкой. В этом случае, конечно, будет некоторый эффект от подобных действий, но на деле получится только перерасход топлива (если используется жидкотопливный обогреватель, например).

Для более эффективного и экономного использования таких агрегатов, перед тем, как подключить насосную станцию на даче или в частном доме, рекомендуется придерживаться ряда правил:

• выбирать место для установки насосного оборудования следует с учетом возможности подведения централизованной системы отопления, причем в помещении не желательно присутствие источников энергии;
• рекомендуется организовывать свободный доступ к устройству, что упростит обслуживание и ремонтные работы в случае поломки оборудования;
• профессионалы советуют устанавливать такую технику как можно ближе к источнику воды (скважине, колодцу).

Итак, приняв во внимание эти рекомендации, перед тем, как производить подключение насосной станции своими руками, вполне можно переходить к выбору участка, где будет устанавливаться устройство. Среди возможных вариантов рассматриваются:

1. Выделенное помещение в жилище. В данном случае речь идет о своего рода котельной, при этом желательно организовать звуко- и теплоизоляцию коммуникаций. Такой вариант включает в себя все вышеназванные пункты, которые желательно учитывать при организации локального водоснабжения посредством насосного агрегата.
2. Когда в доме нет возможности оборудовать отдельное помещение, то допускается устанавливать технику такого рода на кухне или в ванной комнате, коридоре, одним словом, задействуется, опять же, хорошо протапливаемое помещение. Но при этом нужно понимать, что уровень шума в дома будет очень высоким.
3. Использование подвала. При этом в первую очередь необходимо позаботиться об отсутствии сквозняков, больших потерь тепла и сырости, для чего в подвале должны быть настелены полы, а также необходимо организовать эффективную теплоизоляцию.
4. Расположение в кессоне, который находится в непосредственной близости ко входу в скважину. Главный нюанс при этом – установка ниже уровня промерзания грунта. Только в данном случае отдаваемого почвой тепла будет достаточно для полноценной работы оборудования. Но дополнительно к тому необходимо утеплить крышку кессона.

   Схема установки насосной станции в кессоне

Как видно, если планируется покупка такого оборудования, схема подключения насосной станции для дома и дачи из колодца или скважины должна охватывать все возможные особенности, вплоть до организации специального помещения под эти нужды.

Выбор системы: однотрубная или двухтрубная?

Всего существует два варианта подключения техники такого рода, каждый из которых предполагает необходимость учета нескольких параметров: глубины установки техники, конфигурации водопровода. Так, различают однотрубную и двухтрубную систему подключения насосного оборудования. В первом случае речь идет о небольших глубинах, тогда как второй вариант обычно используется с целью увеличения глубины всасывания воды насосом из скважины.

Говоря более конкретно, можно отметить некоторые границы для обоих случаев. Для однотрубной схемы достаточным является порог до 8 м глубины, для двухтрубной системы – от 8 м и более. Причем второй вариант предполагает использование насосного оборудования с внешним эжектором.

Как реализуется подключение к источнику воды (колодцу, скважине)

Обычно месторасположение скважины находится в непосредственной близости к жилищу, что значительно упрощает добычу воды и поставку ее для общих нужд семьи в дом. Соответственно, не придется рыть бесконечной длины траншеи для прокладки трубопровода, который является одним из главных звеньев в цепи организации локального водоснабжения с использованием насосного агрегата. Основные работы:

1. Подготовка траншей, которые выполнены глубиной ниже уровня промерзания почвы и с небольшим уклоном в сторону водоисточника для повышения эффективности работы оборудования и поставки воды на объект.
2. Подготовка полиэтиленовой трубы диаметром 32 мм из колодца (скважины) для соединения с насосным оборудованием. На данном этапе на торцевой ее части монтируется обратный клапан и сетка. Причем установка насосной станции на даче своими руками не обязательно должна подразумевать самостоятельное крепление данных элементов, так как вполне можно приобрести готовую трубу с подсоединенным к ней обратным клапаном и фильтром грубой очистки (он же – сетка).
3. Подключение к насосному агрегату выполняется с использованием муфты, крана «американки», металлического уголка с резьбой.
4. Далее к насосному оборудованию проводится подключение трубы, идущей к водопроводу, по описанному выше принципу, используя комбинированную муфту углом в 90 градусов и «американку».
5. Перед первым запуском через специальное отверстие в насосный агрегат предварительно заливается вода.

Подробная схема подключения насосной станции представлена на фото.

При монтаже насосной станции на даче немаловажным является нюанс, на каком уровне располагается трубопровод. Если траншея имеют глубину ниже уровня промерзания грунта, тогда можно обойтись без специальной теплоизоляции труб, в противном случае следует использовать минеральное базальтовое волокно, пенополистирол или электрический кабель.

Подробнее про схему подключения насосной станции к колодцу читайте в нашем материале.

Как правильно провести регулировку реле давления мы рассказали на этой странице сайта. От грамотной настройки этого устройства зависит комфорт эксплуатации и надежность в работе насосного оборудования.

Про преимущества пластиковых колодезных крышек мы рассказали тут http://okanalizacii.ru/vodosnabzhenie/kolodec/plastikovaya-kryshka-dlya-kolodca.html

Организация подключения к водопроводу

При подключении насосной станции к центральному водопроводу также используются соединительные элементы (фитинги). К каждому из отверстий (входное и выходное) прилагается соединительный элемент, обеспечивающий герметичное крепление трубопровода.Трубопровод от насосной станции подключается к водопроводу с помощью специальной врезки либо тройника.

Для более качественной очистки воды рекомендуется устанавливать два фильтрующих элемента: грубой и глубокой очистки. Причем есть свои нюансы при установке таких деталей. Перед подключением к внутреннему водопроводу монтируется фильтр глубокой очистки, а на входе насосной станции монтируется фильтрующий элемент грубой очистки. После крепления всех элементов производится пусковой старт оборудования.

Таким образом, в общей сложности требуется выполнить не так много работы на этапе подключения насосной станции для дачи и дома, однако именно подготовка занимает больше времени, например, копка траншей для укладки трубопровода.

Для большего удобства нередко используются некоторые хитрости, сглаживающие работу подобной техники, в частности, установка насоса на бетонное или кирпичное основание, поверх которого располагается резиновый коврик. В данном случае оборудование фиксируется к основанию с помощью анкеров. Это позволит несколько сгладить эффект от вибрации во время работы устройства.

Дополнительная информация о том, как установить насосную станцию на даче своими руками, представлена в видеоролике.

Установка насосной станции на загородном или частном участке своими руками: Инструкция+Фото и Видео

Чтобы комфортно проводить время на загородном участке, а также для его эффективной эксплуатации, необходим хороший источник водоснабжения. Ведь без воды человек не может существовать.

Без воды невозможно попить чай, умыться, помыть посуду, полить огород (сад), в конце концов постирать и принять душ.

Вот поэтому люди задумываются об оборудовании источника водоснабжения. Источником может быть скважина из такой скважины благодаря насосной станции будет в здание поступать вода. Для экономии финансов, чаще всего люди делают всё своими руками, и насосная станция не исключение.

Если сделать и установить насосную станцию своими руками правильно, то она может прослужить довольно долгое время.

Содержание статьи:

Предназначение насосной станции

Главным ресурсом воды на участке, считается колодец, его скважина как правило имеет различную глубину и это зависит от уровня грунтовых вод. В индивидуальных случаях ствол скважины углубляется на двадцать метров, чтобы в воду, которую применяют для питания или в хозяйственных нуждах, не попадали грязные грунтовые воды. Чтобы поднять воду из глубины применяют насосы.

Но один насос с задачей справиться не в состоянии и для эффективной его работы нужны дополнительные узлы и механизмы. К тому же постоянная работа насоса приводит к его скорой поломке.

Чтобы поступление воды из скважины в водопроводную систему здания была бесперебойной нужен монтаж насосной станции. Такая станция способна поставлять воду в любое время и в нужном количестве.

Комплектующие детали для насосной станции

Станция состоит из:

1. Насоса;
2. Гидроаккумулятора;
3. Электродвигателя;
4. Манометра;
5. Реле давления.

Каждая деталь выполняет свои очень важные функции и если в насосной станции не будет какой-либо детали, то ее работа может быть нарушена.

Насос

Этот агрегат нужен чтобы доставлять воду из глубины скважины. Насос может быть как погружным (расположен в скважине) или поверхностным (он расположен на поверхности).

Принцип работы насоса может быть центробежным, мембранным, вибрационным или винтовым. Большинство насосов, любого вида работают от электричества.

Гидроаккумулятор

Гидроаккумулятор способствует нагнетанию давления в системе, это нужно для достаточного напора в трубах.  Гидроаккумулятор – это бак который произведён из стали и внутри разделён на два раздела резиновой перегородкой. Когда насос работает, часть бака гидроаккумулятора наполняется водой при этом натягивая перегородку из резины.

Когда насос заканчивает свою работу резиновая мембрана толкает воду в трубы и принимает своё первоначальное положение. Данный механизм дает постоянный напор и предотвращает возникновение гидравлического удара. При гидравлическом ударе происходит быстрый перепад давления в системе. Отличаются гидроаккумуляторы по объёму воды, которую они могут пропустить.

Электрический двигатель

Данный прибор обеспечивает все детали насосной станции электроэнергией. Все детали соединяются электрическим и механическим способом с насосом. Он питает электроэнергией все детали насосной станции и подключается механически с насосом и электрическим способом с реле давления.

Манометр

Контрольный прибор, определяющий показатели давления в системе станции.

Реле давления

Это блок управления, который обеспечивает работу насосной станции в режиме автомат, то есть насос будет отключаться и включаться при достижении оптимального уровня давления в гидроаккумуляторе.

Все детали насосной станции между собой соединены трубопроводом. Также при помощи трубопровода система подключена к зданию водоснабжения.

Чтобы насосная станция постоянно поставляла воду с нужными показателями напора в любое место здания, место ее размещения должно соответствовать следующим параметрам:

Она должна быть расположена близко к источнику воды, таким образом чтобы насосная станция служила стабильно в любое время;

Температура должна быть комфортной, такой чтобы функционирование при минусовой температуре не нанесла вред деталям устройства;

Чтобы к насосной станции был доступ для профилактических или ремонтных работ необходимо подобрать оптимальное место.

Самым подходящим местом для нахождения насосной станции в частном доме считается кессон, так же насосную станцию можно поставить в специальном помещении или в подполе дома и в зданиях, расположенных во дворе.

Плюсы и минусы монтажа в разных местах

Когда осуществляется монтаж насосной станции внутри помещения частного владения получаете отличный доступ к агрегату, но если в доме плохая шумоизоляция или ее вообще нет, то работа насосной станции моет причинить неудобство. Но если насосная станция находиться под домом, то это будет идеальным вариантом. Выбирая помещение для установки агрегата нужно учесть, что оно должно быть теплым или отапливаемым.

Насосная станция, находящаяся в отдельном надворном здании, не дает возможность лёгкого доступа к ней, но в этом есть один плюс, не будет слышен шум в доме. Прокладка трубопровода должна осуществляться ниже промерзания грунта, так же он должен дополнительно утеплён.

Насосную станцию ставят в кессоне. Кессон – это ёмкость, которая размещена на участке над местом, где размещён оголовок скважины. Ксенон может быть из кирпича или из бетона, а также из пластика и стали, он может быть закопан в землю ниже уровня промерзания земли. Но этот вариант будет ограничивать доступ к агрегату. Также трубопровод в этом случае нужно хорошо утеплить или углубить.

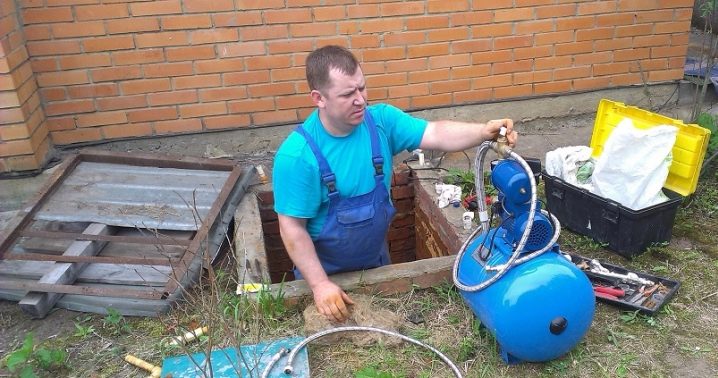

Монтаж насосных станций своими руками

1. Чтобы насосная станция лишний раз не вибрировала, ее закрепляют на мощном основании. В качестве мощного основания подойдет бетонная плита. Бетонную плиту можно купить в готовом виде или залить ее самостоятельно. Основание под насосную станцию выкладывают из кирпича. А также насосную станцию можно разместить на сновании из деревянных брусьев, но предварительно необходимо разместить амортизирующие резиновые прокладки.

2. На подготовленное основание устанавливают оснащение насосной станции. При монтаже станции из готовых узлов не должно возникать ни каких проблем. Нужно принять во внимание сечение трубопроводов, соединяющие детали насосной станции и их точное крепление. Необходимо разместить насосную станцию, аккумулятор давления и блок управления на основании и соединить трубопроводами. Если используете в качестве основания бетонную плиту и если агрегат расположен в доме, то обязательно положите и закрепите под опорами. Данные прокладки способствуют снижению шума и защищают от чрезмерного износа.
3. Насосную станцию присоединяют к оголовку скважины и к входному контуру водопровода дома. Там, где будет происходить забор воды из скважины, нужно установить обратный и запорные клапана. Обратный капан устанавливается на выходе насосной станции (там где находиться входное отверстие на трубопроводе водоснабжения).
4. И так после того, как все этапы монтажа произведены можно производить тестовый режим. Необходимо оборудование заполнить водой и для этого нужно использовать заливную горловину. За счет заливной горловины в насосную станцию поступает вода, а также в аккумулятор давления и остальные магистрали. Затем открываем запорные вентили и запускаем двигатель насосной станции.

Как проверить работу

Работа насосной станции происходит так:

Колесо насосной станции нагоняет воду в систему до значений давления, которые заданы автоматикой. Как правило давление в системе бывает от полутора до трёх атмосфер. С помощью узла автоматики можно наладить показатели, при которых насос прекратит свою работу.

Ну вот мы вам и написали, как осуществить монтаж насосной станции своими руками.  Конечно, если изготовить насосную станцию выйдет гораздо дешевле, чем покупать готовый экземпляр. Но если не уверены в своих силах, то лучше купить готовый экземпляр или же доверить монтаж насосной станции.
