Установка вытяжки своими руками: пошаговая инструкция

Современную кухню сложно представить без вытяжки

Современную кухню невозможно себе представить без бытовых приборов: холодильника, посудомоечной машинки, плиты, микроволновки и вытяжки. Последнему устройству и посвящена сегодняшняя статья  » Установка вытяжки своими руками «. Сегодня подробно обсудим то, как должна проходить установка вытяжки  своими руками на кухне, потому как монтаж выполняют несколькими способами.

В каждом конкретном случае установка вытяжки своими руками зависит от типа и особенностей конкретного кухонного прибора. Они бывают:

1. Встраиваемые – располагаются они в специальном отделении подвесного шкафа, благодаря чему аппарат прекрасно вписывается в стилистику и интерьер кухни.
2. Подвесные вытяжки для кухни, которые устанавливают над плитой под шкафом.
3. Настенные – крепятся к основанию стены, над плитой.
4. Островные – крепить вытяжку можно в наиболее подходящем месте, подвесив её у потолка.
5. Угловые – агрегаты, устанавливаемые в углу комнаты.

Независимо от типа кухонного устройства, важно помнить о главном правиле – подключение вытяжки на кухне производится на высоте 70 см от электроплиты, и не менее 80 см над газовой плитой. Указанные расстояния являются оптимальными для эффективной работы рассматриваемого устройства.

Приборы отличаются режимом функционирования. Самыми эффективными считаются проточные вытяжки. Они всасывают загрязненный воздух из комнаты и отводят его на улицу, либо в вентиляционную систему.

Популярностью пользуются и циркуляционные вытяжки на кухню. Речь идёт об устройствах с замкнутым циклом работы. Загрязненный воздух, проходя через несколько угольных фильтров, очищается и направляется обратно в помещение. Установка кухонной вытяжки своими руками простая (устройство крепится над основанием плиты, подключается к электросети), ввиду того, что ей не требуется доступ к вентиляции. Главный недостаток приборов рециркуляционного типа – некачественная очистка воздуха.

Общие рекомендации по установке вытяжки на кухне

Вначале следует определиться с мощностью устройства. Данная характеристика обозначается кубометрами очищаемого воздуха за единицу времени (обычно 1 час). Уточнению подлежит и такая характеристика, как шум при работе устройства. Оптимальное значение для современных моделей – 50-55 дБ. Предпочтение отдают решениям с 2-мя вентиляторами и системой звукопоглощающих прокладок в корпусе.

Электротехнические тонкости

Прежде чем детально рассмотреть, как установить вытяжку на кухне своими руками, стоит остановиться на вопросе электробезопасности. Кухня – место повышенной опасности, потому как корпус любого бытового прибора не защищен от влаги, жира, что чревато ударом тока и другими печальными последствиями.

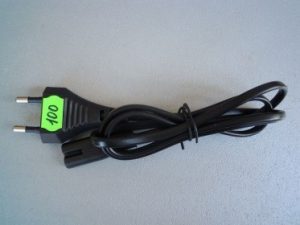

Подключение кухонной вытяжки к электросети выполняется при помощи 3-х проводов – «0», «фазы» и «земли». Заземление традиционно обозначают желтым цветом с зелёной полосой. Не пренебрегайте заземлением, т.к. это наиболее эффективный способ обезопасить домочадцев от электрического и статического тока.

В квартирах новой постройки с этим вопросом никаких проблем не возникает. В некоторых моделях техники вывод или разъём для заземления может отсутствовать, в этом случае достаточно заземлить металлический корпус проводником.

А как подключить вытяжку на кухне без евро розетки? В таком случае устройство заземляют к глухой нейтрали. Обратите внимание! Категорически запрещается «бросать ноль» на ближайшую батарею или трубу, как поступают многие домашние умельцы.

Если же к нулевому проводу подсоединены другие, не стоит отсоединять их, это чревато ударом тока. Достаточно набросить провод с бытового прибора к уже имеющимся. При отсутствии – зачистите трубу и прикрепите проводник.

Вентиляция для кухни

Качественная установка кухонной вытяжки своими руками предполагает соединение бытового прибора с вентиляционной системой. Лучше всего организовать работы следующим образом:

Движение воздуха по направлению от вытяжки к вентиляционному каналу

1. Для вентиляции оборудуют подходящих размеров короб, дополняют его клапаном-хлопушкой с 2-я отверстиями. В горизонтальном положении воздушный поток отводится через открытое окно, т.е. естественным образом. За счёт чего обеспечивается более качественное проветривание помещения.
2. Если монтаж вытяжки на кухне выполнен правильно, то при работе вентиляторов устройства образуется внутреннее давление, отверстие клапана закроется и грязный воздух направится по коробу в канал. Неоспоримое преимущество данной схемы включения – отсутствие обратной тяги, эффективная система естественного воздухообмена.

Работа кухонной вытяжки с обратным клапаном в вентиляционной системой

Для регулировки положения клапана применяется специальная пружина. Пользоваться ей сможет даже неопытный мастер. Но особого вмешательства не потребуется, потому как клапан выставляется всего 1 раз.

Какой воздуховод для кухонной вытяжки лучше

Правильная установка вытяжки на кухне невозможно без воздуховода, по которому отводятся загрязненные воздушные массы. В рассматриваем случае применяют 2 типа решений:

1. Пластиковые (ПВХ) каналы – прочные, лёгкие и бесшумные каналы прямоугольного и круглого сечения. Внутренняя поверхность всегда гладкая, благодаря чему сопротивление воздуху при его движении практически отсутствует.
2. Гофрированные (алюминиевые) воздуховоды – простой и гибкий материал. С его помощью установка вытяжки на кухне своими руками упрощается в разы. С задачей справится даже неопытный мастер. Данный тип воздуховодов характеризуется гибкостью и лёгкостью. При работе бытового агрегата не возникают вибрации, как в случае с пластиковыми изделиями.

Вытяжка, соединенная с вентиляционной системой по гофрированному воздуховоду

Большинству хозяев придется решить вопрос декорирования воздуховода, чтобы он максимально сочетался с интерьером помещения. Для этого оборудуют специальные коробы или ниши.

Монтаж кухонной вытяжки своими руками: правила установки

Итак, как правильно установить кухонную вытяжку, и какие аспекты заслуживают первостепенного внимания. Все зависит от расположения вентиляционной шахты. Самый популярный вариант – прикрепить агрегат во встроенном шкафу, на этом варианте стоит остановиться подробнее.

Если устанавливать прибор качественно и надёжно, то его подключают к коробу с хлопушкой. Корпус без проблем изготавливается из оцинкованной стали или алюминия. Можно приобрести уже готовый клапан, функционирующий по принципу «бабочки». Он располагается в вентиляционной шахте.

Удобнее всего, если установка кухонной вытяжки осуществляется на настенный шкаф. Образовавшиеся щели и трещинки заделываются монтажной пеной, дабы при эксплуатации не возникало резонанса. Последовательность действий следующая:

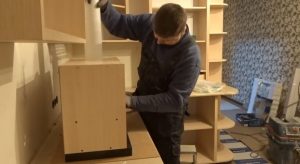

1. Вначале корпус хлопушки прикладывают к шкафу, делают разметку под соответствующие отверстия.
2. Шкаф снимают и проделывают отверстия. Лучше всего пользоваться электролобзиком.
3. Соответствующие выемки под воздуховод вырезают в полках, при наличии оных.
4. В верхней части вырезают отверстие квадратной формы с запасом 5 мм, в который помещается хлопушка.

Теперь вы знаете, как правильно установить вытяжку на кухне, в какой последовательности лучше собрать функциональные части в единый агрегат. Рассмотрим подробнее особенности подключения устройства к воздуховоду.

Как самому подключить воздуховод

Подключение воздуховода осуществляется в несколько этапов. Остановимся на них подробнее:

1. Гофру просовывают в отверстия, проделанные в шкафчике и полках (изделию придают квадратную форму для большего удобства, а углы загибают наружу).
2. После этого устанавливается кухонная вытяжка своими руками, а мебель с гофрой крепится на стене. Чтобы исключить потерю мощности при работе прибора, стыки заделываются силиконом.

   Кухонная вытяжка подключенная к вентиляционной системе

3. Затем можно устанавливать вытяжку над плитой, в подвесной шкафчик. Закрепляют прибор саморезами. Следующий шаг – соединение гофры и вентиляционного канала. Большие щели заделывают монтажной пеной.
4. Особое внимание уделяют фиксации гофры, лучше воспользоваться для этого специальными металлическими хомутами. Заделка отверстий повысит надёжность готовой конструкции.
5. Монтаж кухонной вытяжки своими руками напрямую выполняется по простой технике – воздуховод направляют непосредственно в шахту, при помощи специальной решетки.
6. Тем, кто выбрал ПВХ воздуховоды достаточно будет зафиксировать комплектующие углы и подключить их к вентиляционной системе.

Установка вытяжки своими руками на кухне в частном доме с минимальным количество изгибов гарантирует хорошую тягу в системе. На каждом изгибе потери мощности достигают 10%. Если таких колен более 3, то эффективность вентиляционной системы существенно сокращается.

Крепление вытяжки на стену без шкафа

Правила установки вытяжки на кухне не ограничивают хозяев в месте размещения бытового агрегата. Не всем хочется портить навесной шкаф устройством, постоянно контактирующим со влагой и загрязненным воздухом. Иногда размеры прибора несовместимы с параметрами шкафа. Многие хозяева предпочитают монтировать мощные модели на кухне в квартире, оказывающие на гарнитур огромную нагрузку.

В таком случае на стене без шкафа необходимо закрепить П-образную металлическую раму, используя дюбели. Данная конструкция выступает опорой для последующей фиксации корпуса прибора.

Установка вытяжки своими руками: последовательность работ

Иногда установка вытяжки над плитой при помощи дюбелей невозможна. Что делать в таком случае? Зачастую подобные ситуации характерны для помещений с газовыми плитами, к которым подведены несколько труб, по которым и подводится газ. Нормально поставить вытяжку своими руками не получится.

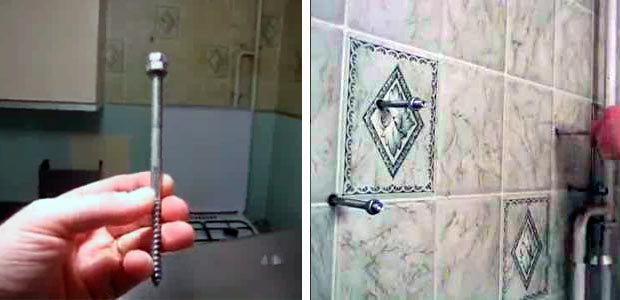

В таких случаях лучше применить саморезы-шпильки, у одного конца которой находится саморез, а у другой – резьба с зажимом в виде гайки. Они вкручиваются в основание стены по аналогии с дюбелями, и только после этого крепить корпус кухонной вытяжки. На завершающем этапе устройство подключается к электросети. Бытовой агрегат подсоединяют напрямую, через предохранитель, либо включают в розетку.

П-образная конструкция из саморезов-шпилек

Опытные мастера рекомендуют перед тем как сделать вытяжку на кухне своими руками, подключить заземление. С его помощью легко отвести напряжение, возникающее во время работы вентиляторов. Без заземления оно будет направляться на корпус прибора, опасность поражения током возрастает в разы.

Вытяжка на кухню своими руками готова к эксплуатации! Остаются лишь косметические штрихи – задекорировать отводные воздуховоды и наслаждаться чистотой воздуха.

Установка вытяжки своими руками: рекомендации мастеров

Через год устройство очищают от жира, накипи и пара. Это важный этап, предотвращающий возгорание прибора при последующей эксплуатации. Теперь вам известно, как устанавливается вытяжка на кухне самостоятельно, не прибегая к помощи специалистов. Ничего сложно в этом мероприятии нет. Главное условие – ответственное отношение на каждом этапе.

Придерживаясь простых рекомендаций и правил безопасности, домашний агрегат в кухне прослужит вам несколько лет, качественно очищая кислород. Поверьте, у вас все получится!

Как установить кухонную вытяжку в частном доме своими руками: видео

Видео: установка вытяжки своими руками

ventilaciya.info

Монтаж кухонной вытяжки своими руками: установка в доме, видео

Кухня – это рабочая территория для многих домохозяек. В процессе работы всегда выделяется довольно много испарений, тепла и запахов. Удалить из помещения все это поможет вытяжка. Все, что касается монтажа кухонной вытяжки своими руками, видео и фото, схемы установки и другие важные аспекты описаны в статье.



Оптимальная высота вытяжки от плиты составляет около 70-80 см

Монтаж вытяжки считается обязательной процедурой. Это связано не только с испарениями и запахами. Как показали исследования, в результате термической обработки пищи, при горении газовых конфорок в окружающее пространство выделяется довольно много опасных для организма летучих веществ. Воздействие на дыхательную и другие системы значительно снижается, если во время приготовления пищи работает вытяжка.

Не секрет, что довольно частое явление в старых домах – неэффективная вытяжная система. Владельцы загородных и советских многоэтажек стремятся установить своими руками такое вытяжное оборудование, которое эффективно справляется с задачей по очистке воздуха. Наибольшую популярность получили системы, которые выводят отработанный воздух наружу через систему вентиляционных каналов. Однако в магазине можно приобрести и циркуляционные, комбинированные вытяжки. Циркуляционные вытяжки оснащены качественными, угольными фильтрами и поглотителями запаха. Они отлично очищают воздух, но фильтры нужно периодически очищать, заменять на новые. Постоянный спрос наблюдается на комбинированные вытяжки, где с помощью переключателя можно изменить направление воздуха. В первом положении он выводится наружу, а во втором проходит через фильтр.

Какую вытяжную систему установить в частном доме решать владельцу. Однако чаще всего выбор падает на комбинированные системы очистки воздуха на кухне. Их преимущество в том, что в зависимости от потребностей хозяин решает, как очищать воздух. Например зимой, когда все окна и двери плотно закрыты, а на улице большие морозы, лучше очищать воздух с помощью фильтра.

Установка кухонной вытяжки: этапы монтажа

Производить монтаж оборудования стоит с учетом всех рекомендаций производителя, которые можно найти в упаковке. Схема установки, правила безопасности, общие рекомендации нужно принимать во внимание в обязательном порядке. Если этого не сделать, продолжительность работы устройства может быть снижена, а при поломках производитель откажет в гарантийном ремонте.

Прежде чем приступить к установке вытяжки в частном доме, нужно выбрать подходящую модель:

• встраиваемую;
• потолочную;
• настенную;
• угловую;
• каминную.

  После установки оборудования и запуска его в эксплуатацию, необходимо регулярно чистить фильтры, наружные и внутренние части вытяжки

Перечень обязательных работ при монтаже вытяжки на кухне включает в себя такие этапы:

1. Установка оборудования. Для этого устройство прикрепляют к стене или непосредственно к навесному мебельному шкафу, который расположен над газовой плитой. Крепление должно быть надежным и качественным, чтобы не было вибрации и оборудование не сорвалось под собственным весом. Все щели, отверстия стоит заделать с помощью монтажной пены. Это устранит вибрацию и система станет герметичной.
2. Подключение устройства к электросети. Обычно сделать это не сложно, так как от электродвигателя идет провод с вилкой, установленные заводом-изготовителем. Для красоты и удобства провода можно скрыть в стене либо аккуратно проложить его в самом шкафу. Для этого кабель укладывается в кабель-канал. Не рекомендуется устанавливать розетку для подключения агрегата вблизи с источником тепла. Это может привести к перегреву провода и возникновению короткого замыкания.
3. Монтаж вентиляционного патрубка. Для проведения гофрированной трубы через шкаф, в нем нужно сделать отверстия соответствующего диаметра. Воздуховод фиксируется с помощью хомутов, для герметизации системы используют универсальный силикон. Гофра к вентиляционной системе подключается через переходник. Это специальная решетка, которую отдельно приобретают в строительном магазине.
4. Соединение вентиляционных каналов в единую систему и подключение к централизованной системе вентиляции в доме.

Монтаж воздуховода для кухонной вытяжки своими руками

Оптимальная высота вытяжки от плиты составляет около 70-80 см. Если поднять ее выше, то испарения и газы будут плохо улавливаться, а эффективность очистки воздуха будет ниже. При установке ниже 70 см неизбежно происходит перегрев оборудования, двигателя и прочих деталей. Это приведет к выходу из строя деталей, а в некоторых случаях может стать причиной пожара.

При расчете длины гофрированной трубы, которая служит в качестве воздуховода, тоже нужно учитывать некоторые особенности. Например, чем она длиннее, тем менее эффективна вытяжная система.  Важно помнить, что чем больше диаметр трубы, тем лучше будет работать вытяжка. Большое количество углов и поворотов замедляет скорость движения воздуха по системе. Если в доме установлена колонка, то к ее вентиляционному каналу нельзя подключать и вытяжку.

Даже если все сделать правильно, иногда качество очистки воздуха на кухне будет недостаточным. Причина может быть в слабом двигателе, установленном на вытяжке. Производительность оборудования стоит определить до покупки. Обычно чем больше помещение, тем более мощный прибор нужно покупать. Как показывает практика, наиболее эффективное выведение воздуха наблюдается на малых или средних оборотах двигателя.

После установки оборудования и запуска его в эксплуатацию, необходимо регулярно чистить фильтры, наружные и внутренние части вытяжки. Вот несколько советов по уходу за прибором на кухне:

• корпус снаружи моют теплой водой с добавлением небольшого количества обезжиривателя, после сухими салфетками вытирают насухо;
• металлическую поверхность легко очистить с помощью чистящего геля и губки;
• стеклянную поверхность можно отполировать, используя очиститель для окон;
• жироулавливатель чистить труднее всего. Легче отмыть скопившийся жир в горячей воде с обезжиривателем.

Видео о том, как осуществить монтаж кухонной вытяжки своими руками:

Решили выполнить монтаж кухонной вытяжки своими руками? Сделать это просто, если прочитать советы мастеров по установке прибора и соблюдать инструкции от завода-изготовителя. После установки вытяжки на кухне будет гораздо комфортнее и чище. Поэтому порадуйте хозяйку таким нужным приспособлением для очистки воздуха как вытяжка.

remontick.ru

Монтаж кухонной вытяжки своими руками: технология установки и крепления

Ни одна современная кухня не обходится без вытяжки. Они актуальны на отдельных кухнях, но особенно важны, когда квартира студия, где кухонное пространство объединено с жилой комнатой и все запахи сразу же распространяются по всему помещению. В статье будет рассказано о том, как правильно выбрать и как выполнить сборку вытяжки на кухне своими руками.

Содержание:

1. Виды кухонных вытяжек
2. Какую вытяжку выбрать
3. На какой высоте правильно установить вытяжку
4. Установка купольной вытяжки своими руками
5. Как установить встроенную вытяжку своими руками
6. Как установить плоскую рециркуляционную вытяжку
7. Полезные советы

Способ монтажа вытяжки напрямую зависит от ее модели. Поэтому вначале надо рассмотреть, какие виды вытяжек бывают.

Виды кухонных вытяжек

Вытяжка – это устройство, которое фильтрует воздух над плитой или варочной поверхностью. Классифицируют их по нескольким параметрам.

Различие по способу очистки воздуха

• Вытяжки с проточной системой очистки. Они прекрасно справляются с очищением воздуха от маслянистых испарений и копоти. Подключаются напрямую к вентиляционной шахте. Для ее максимальной эффективности, размер вытяжки должен совпадать или быть больше, чем варочная поверхность. Чтобы проточная система справилась, на нее устанавливают мощные и довольно шумные моторы.

• Вытяжки рециркуляционные. Они имеют угольные фильтры. Проходя через них, воздух очищается и попадает обратно в помещение. Фильтрующие картриджи требуется часто заменять, мыть их невозможно. Чаще всего такой системой оборудованы плоские модели вытяжек.

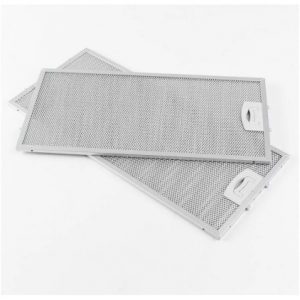

Совет: фильтр есть в любом типе вытяжке. Но где-то он состоит из нескольких металлических решеток в сборе, которые можно мыть, а где-то он одноразовый угольный. Если в рециркуляционных моделях его функция ясна, то в проточных вытяжках он защищает вентиляционную шахту от крупных жировых частиц.

Важно. Современные модели вытяжек оборудованы специальной системой ARS. Как только на плите что-то пригорает, она автоматически включается. Кроме этого, она имеет датчик движения, стоит к ней приблизиться, подсветка загорается ярче.

Различие по способу крепления

• Купольные или каминные. Это высокомощные устройства. Нередко дополняются большими функциональными возможностями. Крепятся к стене над плитой, занимая все пространство над собой. Не нуждаются в смене фильтров.

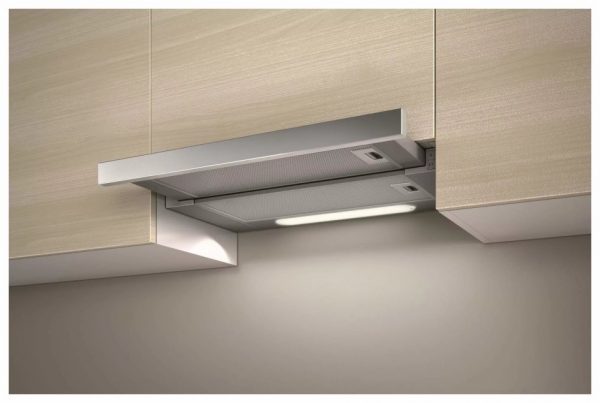

• Встраиваемые. Эти компактные модели практически незаметны на кухонном гарнитуре, так как встраиваются в специальную нишу. Требуют прямого подключения к вентиляции, что позволяет им отлично справляться с жиром и неприятным запахом. Решетки металлические и требуется их регулярная чистка. Допускается мытье в посудомоечной машине.

• Островные. Требуют много места, так как крепятся к потолку над плитой. Они оборудованы мощным мотором, который максимально быстро может справиться с задачей очистки. Это связано с тем, что нередко их устанавливают посреди кухни, над рабочим островком. Вытяжки из этой категории имеют красивые дизайны и высокую цену.

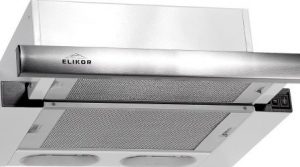

• Плоские. Монтируют в том случае, когда нет доступа к вентиляционной шахте. Это самодостаточное устройство работает от сети. Имеет средний по мощности вентилятор, который прогоняет грязный воздух через сменные картриджи. Стоимость самих вытяжек невысокая, в отличие от фильтров, которые придется периодически покупать.
• Угловые. Актуальны, если плита расположена в углу кухонного гарнитура. Благодаря популярности формы, ее выпускают с проточной и рециркуляционной системами.

Важно. Выбирая модель надо обратить внимание на ее высоту. При установке она должна располагаться над газовой поверхностью на расстоянии 75-80 см, а над электрической – от 65 до 80 см.

Какую вытяжку выбрать

Вытяжку выбирают на этапе проектирования кухонного гарнитура. Нужно заранее знать ее точные размеры и способ крепления. Помимо этих параметров, стоит учитывать уровень шума (особенно важно для квартир-студий), способ управления и режимы работы.

Совет: мощность вытяжки должна быть рассчитана исходя из общих размеров помещения кухни.

Мощность

• Как правило, бытовые вытяжки все имеют практически одинаковую мощность. Но есть интерьерные модели, которые обладая красивым дизайном, являются маломощными и для очистки воздуха им потребуется работать в течение очень длительного времени.

• Если система очистки выбирается для мест общественного питания, тогда показатель мощности очень важен. Чем он выше – тем лучше.
• Чтобы точно рассчитать мощность, стоит прибегнуть к формуле, которая складывается из соотношения кубического объема кухни и производительностью вытяжки. Например, длина кухни 6 м, ширина 3 м, высота потолка 3 м. Кубический объем получается 54 м³. Получившееся значение умножают на 10 и получают 540 м³/ч. Именно в таком виде и указана мощность изготовителем в характеристиках. Полученное значение является нижним допустимым при выборе вытяжки, иначе модель не справится с очисткой воздуха.

Режимы работы

• Почти все современные вытяжки имеют несколько режимов работы. В некоторых случаях – это кнопочный переключатель, которым можно выбирать один из двух режимов. Но чаще – несколько кнопок (4 и более). Более дорогие вытяжки имеют сенсорное управление.

Уровень шума

• На степень шума влияет воздухопроизводительность (параметр, который высчитывается при объеме кухни) и мощность вентилятора. Чем они выше, тем и шум будет выше.
• Но, как правило, недорогие варианты шумят сильнее из-за более низкого качества используемых материалов. Поэтому, стоит проверить ее работу еще при покупке в магазине.

На какой высоте правильно установить вытяжку

Есть усредненные рекомендации по выбору высоты для кухонной вытяжки. Но к каждой модели производитель дает информацию, на какой именно высоте ее нужно закреплять и зависит это от ее мощности.

• В среднем ее нижний край должен быть выше плиты на 65-90 см. Чем ниже, тем эффективнее ее работа. Но если закрепить вытяжку ниже 65 см, могут испортиться ее отдельные элементы из-за высокой температуры, слишком сильного пара или жировых брызг. Да и готовить будет неудобно. Ставить выше 90 см можно только в том случае, если рост владелица высокий и мощность устройства достаточная.

Совет: если плита электрическая, то высота монтажа вытяжки 65-70 см, а если газовая, то 75-90 см.

Установка купольной вытяжки своими руками

• Купольные вытяжки имеют проточную систему фильтрации и требуют прямого подключения к вентиляционной шахте. Для работы вентилятора рядом с ней должна располагаться розетка.
• Перед тем, как собрать вытяжку, кухонный гарнитур уже должен быть установлен. Учитывая высоту и ширину изделия, под нее делают разметку.
• Вытяжка должна прочно прикрепляться к стене. Поэтому под крепления для вытяжки на кухне вначале высверливают отверстия (если стена деревянная) или выдалбливают перфоратором (если бетонная или кирпичная). В них вставляют дюбеля и к ним с помощью болтов прикручиваются крепления для вытяжки (которые идет в комплекте).

• Когда каркас зафиксирован на стене, настает этап подключения вытяжки своими руками. Для этого на верхнюю часть купола одевают гофру до воздуховода и герметично закрепляют хомутом. Второй конец подводят к решетке вентиляции и фиксируют. Чтобы  он встал герметично, продают пластиковые обводы.
• При помощи зажженной спички проверяют работоспособность вытяжки и если все хорошо, гофру закрывают декоративной накладкой, которая предоставлена в комплекте с вытяжкой.

Как установить встроенную вытяжку своими руками

В отличие от купольной вытяжки, встраиваемая практически незаметна на кухонном гарнитуре. Ее устанавливают либо в навесной ящик, либо в выдвижную панель. Рассмотрим более простой способ установки в шкафчик.

• Навесной шкаф, в который встраивается вытяжка, заказывается строго по ее размерам. Эти характеристики должны прилагаться в инструкции к вытяжке.

Совет: если кухня уже готовая, то придется производить подгон по размерам. И если сам шкаф можно уменьшить самостоятельно, то его фасад придется заказывать заново.

• Так как вытяжка встраиваемая, ее нижний край должен быть по уровню шкафа. Поэтому дно поднимают на высоту устройства и прикручивают к нему. Вес конструкции довольно большой, надо выполнить сбор шкафа особенно тщательно. Дно рекомендуется фиксировать на евровинты.

• Шкаф будет маскировать воздуховод. В нем прорезают электролобзиком отверстие для гофротрубы. Если вентиляционная шахта расположена в стене за шкафом (так зачастую делают в загородных домах специально для вытяжки), то выпиливают и заднюю стенку. Если как в квартире у потолка, то верхнюю.

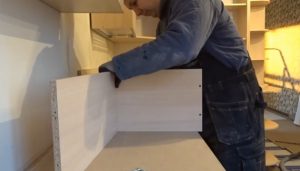

• Шкаф кладут на пол, на бок и к нему, на саморезы, прикручивают корпус вытяжки. Затем все водворяют на место и прочно закрепляют. Из-за высокого веса шкафа с вытяжкой, крепить его к стене на болты недостаточно. Для усиления, к стене сначала прикручивают металлический профиль для навесных шкафов, и уже на него навешивают конструкцию в сборе.
• Далее к вытяжке и вентиляции закрепляют гофротрубу. Вытяжку подключают к розетке и испытывают ее на работоспособность. Осталось прикрепить фасад шкафа, и работа на этом закончена.

Как установить плоскую рециркуляционную вытяжку

• Это подвесная конструкция, которая навешивается над варочной поверхностью. Так как система очистки в ней рециркуляционная, следовательно, она не имеет воздуховода и ее форма плоская.

Совет: для правильной работы, фильтры рекомендуется менять 2-3 раза в год.

• На корпусе вытяжки имеются отверстия за ее крепления на стене. Под них в стене перфоратором делаются отверстия и вставляются дюбель-гвозди.
• К ним крепятся навесы (если они есть в комплекте) и на них закрепляется вытяжка.
• Остается только подключить ее к сети и вытяжка готова к эксплуатации.

Полезные советы

Принцип установки вытяжки прост, но есть нюансы, от которых будет зависеть качество ее работы и удобство использования.

Как правильно присоединить воздуховод к вытяжке

• Только при самостоятельном строительстве дома можно спроектировать вентиляционное отверстие на кухне под вытяжку таким образом, что оно будет располагаться рядом, и для соединения нужен лишь небольшой переходник. Во всех остальных случаях используется либо гибкая гофротруба, либо пластиковая жесткая труба для воздуховода.
• Если выбор пал на пластиковую гладкую трубу, то нужны фитинги в виде поворотных углов.  Также потребуется не менее 2 переходников, которые соединяет воздуховод с вытяжкой и вентиляцией.

• Все места соединения плотно прилегают друг к другу, но чтобы добиться полной герметичности их сажают на герметик.
• Главное преимущество такой трубу – красивый внешний вид, который не нуждается в дополнительном декорировании экранами и коробами.
• Намного проще работать с пластичной гофротрубой, но из-за низкой эстетичности, ее желательно замаскировать.
• Если для прокладки к вентиляции придется огибать трубы или углы, то гофротруба просто незаменима. Она легко обходит все препятствия без дополнительных соединительных элементов.
• Гофру продают разного диаметра, выбирать нужно по размеру отверстия на вытяжке.

Совет: чтобы снизить уровень шума, ее рекомендуется максимально растянуть перед установкой.

• Один конец гофры прикрепляют к вытяжке и затягивают хомутом. Фиксация получается прочная и дополнительной изоляции не потребуется. К вентиляции она крепится при помощи решетки.

Совет: если есть подозрение на ухудшение работы вытяжки, надо заменить гофру. При эксплуатации в ней оседает жир и гарь, которые препятствуют эффективной работе.

Как правильно присоединить воздуховод к вентиляции

• Вентиляция есть в каждой квартире, расположена в кухне и ванной комнате и представляет собой решетку и проем за ней, который уходит в вентиляционную систему шахт дома.
• Чтобы присоединить к ней вытяжку, в магазине хозтоваров покупается специальный щиток. Он такого же размера, как и решетка на вентиляции.
• Решетку удаляют и на ее место закрепляют щиток, который сделан из литого пластика с круглым отверстием под трубу воздуховода.

К сожалению, прямое подключение хоть и простое, но имеет важный недостаток. При проектировании старых домов, вентиляция не была предусмотрена на использование ее для вытяжек в каждой квартире. Поэтому через общий канал запах через вытяжку может затягиваться в соседние квартиры. К тому же, изменится давление воздушного потока в шахте, и вытянуть воздух в нее смогут только самые мощные вытяжки.

• Чтобы этого избежать, можно пригласить специалиста вентиляционщика, который после осмотра на месте даст рекомендации по выбору модели вытяжки, ее мощности. Возможно, и проведет необходимую чистку вентиляции.
• Также можно сделать вентиляцию самостоятельно, подключив воздуховод напрямую к улице через окно.
• Последний вариант – установка рециркуляционной вытяжки, которой не требуется воздуховод.

Совет: в современных домах предусмотрены индивидуальные вентиляционные каналы и таких проблем не возникнет.

Монтаж кухонной вытяжки своими руками видео

Где лучше расположить розетку для вытяжки?

• Очень часто, вытяжки имеют слишком короткий провод, чтобы дотянуться до обычной розетки. А в большинстве домов не предусмотрена специальная розетка для нее. Поэтому либо придется делать проводку и штробить стены, либо использовать удлинитель.
• Если делается ремонт в кухне, то целесообразно сделать под вытяжку отдельную розетку.
• Она не должна располагаться в непосредственной близости от плиты и мойки. Лучше всего сделать ее наверху, справа или слева от вытяжки.
• Для защиты от скачков напряжения и перегорания мотора, розетку заземляют.

Сборка и установка вытяжки это довольно простой процесс, с которым можно справиться самостоятельно. Но важно следовать инструкциям, которые даны к конкретной модели. И тогда кухня, и вся квартира, будут под надежной защитой от гари и сильных запахов.

strport.ru

Установка встраиваемой вытяжки на кухне: инструкция по монтажу

Вытяжка на сегодня стала незаменимым прибором на кухне, особенно в квартирах современной планировки, где нет перегородок и стен, отделяющих это помещение от жилых комнат. Она помогает улавливать частички жира, отводит пар от готовки и неприятные запахи, но это не все. Сегодня вытяжка стала еще и элементом декора – некоторые их прячут в мебель, а некоторые подчеркивают их красоту, монтируя в специальный короб, или подбирая модель под стиль помещения и оставляя полностью на виду. Сегодня мы с вами подробно поговорим об этих приборах и узнаем, как происходит установка встраиваемой вытяжки на кухне.

Установка встраиваемой вытяжки на кухне

Особенности встраиваемых моделей

Именно встраиваемые модели вытяжек получили наибольшее распространение в нашей стране, так как они больше всего подходят для компактных кухонь, не занимают много места, да и совмещать стиль прибора с остальным интерьером рискует далеко не каждый. Намного проще спрятать все это дело в шкаф, что позволит устроить дополнительные полочки под всякую мелочевку.

1. Встраиваемые вытяжки незаметны глазу, и не выделяются на общем фоне, как это бывает с купольными или островными моделями.
2. На рынке представлен большой выбор размеров таких приборов, что позволяет совмещать их со всевозможной мебелью. Ширина вытяжки выбирается также и по площади всасывания – желательно, чтобы она была не меньше, чем варочная поверхность, чтобы пары удалялись эффективнее. Самые распространенные размеры – 45,60 и 80 см. Есть и срединные значения, так что подбирайте вариант именно под свою кухню.
3. Если говорить об эффективности работы встраиваемых вытяжек, то она находится на достаточно высоком уровне. Их конструкция позволяет быть оборудованными дополнительными выдвигающимися секциями, помогающим охватить большую площадь, хотя на этот параметр, безусловно, решающее влияние оказывает количество вентиляторов и их мощность.

Островная вытяжка подвешивается к потолку и может находиться даже в центре помещения

Совет! Если решили купить вытяжку, то сперва озадачьтесь приобретением мебели, чтобы вы могли точно ориентироваться в размерах. Если шкафы уже установлены, и такой же модели найти не получается, то для вытяжки можно заказать отдельный короб у производителя мебели, который оптимально будет сочетаться с остальным фасадом. Также можно поискать купольную модель.

При выборе вытяжки нужно ориентироваться на удаленность ее места установки от плиты, мощность двигателей и площадь газовой плиты. Если вытяжка должна втягивать воздух на большой площади, то лучше купить вариант на два и более вентилятора, однако учитывайте, что при их работе будет создаваться много шума – с чем-то придется мириться.

Вытяжка спрятана в шкафу

Виды встраиваемых вытяжек по способу очистки воздуха

Встраиваемые, да и остальные тоже, вытяжки могут отличаться по способу очистки воздуха от продуктов горения и пара. В частности различают два типа.

Проточная вытяжка

Проточная вытяжка – она соединяется вентиляционными трубами с дымоходом или каналом, выводящим через стены на улицу. Внутри них установлены нагнетательные вентиляторы, которые втягивают воздух, двигая его по системе принудительно. Загрязненный воздух выводится за пределы помещения по указанному пути. Он заменяется свежим, а значит в помещении, для эффективной работы прибора должна быть предусмотрена качественная система приточной вентиляции.

Канальная вытяжка

Перед вентиляторами на входе в прибор установлены жироулавливатели – металлические сетки, которые со временем забиваются и требуют чистки или замены на новые детали.

Для чего необходимы жироулавливатели?

Такие приборы очень эффективны при соблюдении всех условий монтажа. Они проветривают помещение, постоянно затягивая в него свежий воздух.

Вытяжка циркуляционного типа

Рециркуляционные вытяжки – внешне эти приборы не будут отличаться от своего проточного аналога, но работают они по другому принципу. Такие приборы не нуждаются в подключении к вентиляционной системе. Их задача – прогонять загрязненный воздух через систему фильтров, расположенных внутри их корпуса. Первым на входе устанавливается жироулавливатель. Дальше идут вентиляторы с электромоторами, а потом все остальное. Воздух возвращается в помещение, и циркулирует в нем снова. Именно поэтому этот тип получил соответствующее название.

Вытяжка циркуляционного типа

Удобство пользования такой вытяжки одно — это ее компактность и отсутствие необходимости протягивать через всю кухню трубы. Недостатков больше. Во-первых, фильтры, наполненные абсорбирующими веществами (в основном это активированный уголь) со временем вырабатывают свой ресурс и нуждаются в замене, так что те, кто хотел приобрести такое оборудование, готовьтесь к дополнительным тратам. Во-вторых, разовый прогон через фильтры не может очистить воздух полностью. В-третьих, система не создает перепада давления, а значит, свежий воздух в помещение будет поступать хуже.

Интересно знать! Очень часто подобные вытяжки имеют именно островное исполнение. Их ставят в центре кухни, где они больше важны в эстетическом плане, нежели санитарном. Если есть возможность провести к месту установки трубы, отдайте предпочтение проточным моделям.

Островная вытяжка в дизайнерском исполнении

Виды встраиваемых вытяжек по конфигурации

По конфигурации вытяжки могут быть горизонтальными и вертикальными – имеется в виду расположение относительно варочной панели. Горизонтальные приборы самые распространенные, располагаются они прямо над плитой, что позволяет им достаточно эффективно улавливать поднимающийся пар. Пример такого классического решения показан на фото ниже.

Вытяжка с выдвижной панелью и встроенным освещением

Если шкаф вам над варочной панелью не нужен, можно установить вертикальную вытяжку. Они также могут быть встраиваемыми, но не в мебель, а в стену. Вариант сложный в исполнении, поэтому их мы чаще можем наблюдать открытыми. Всасывающая панель у такой вытяжки наклонена под тупым углом по отношению к плите. Лучше втягивать пар помогает крышка, которая в открытом положении становится чем-то вроде улавливателя. Есть и модели устроенные по-другому.

Вертикальная вытяжка

Такая конструкция не совсем удобна в виду того, что на внутренних поверхностях будет активно скапливаться грязь и жир, а помыть их не так то и просто.

Строение обычной горизонтальной вытяжки

С технической стороны строение кухонной вытяжки крайне простое. По сути, это короб со встроенным электромотором, но давайте копнем поглубже, чтобы точно знать все важные составные части прибора. Эта информация может пригодиться многим во время самостоятельного ремонта.

Таблица 1. Строение вытяжки

Деталь, фото	Описание
Мощный электромотор	Сердце вытяжки – это электрический двигатель, который последовательно через вал соединяется с нагнетательным механизмом. Он может иметь конструкцию как обычная крыльчатка или турбина, как показано на фото. При компактных размерах турбины более эффективно тянут воздух, однако они создают больше шума, что обязательно нужно учитывать при подборе модели. Мощность электромоторов небольшая, но для раскручивания лопастей, перегоняющих воздух много и не надо – для бытовых приборов она составляет 100-400 Вт. Совет! Многие, особенно китайские производители пишут огромные цифры, превосходящие даже характеристики товаров именитых брендов, но по факту они совершенно не тянут. Конечно, производители хитрят и нарочно завышают показатели. Также несовершенна конструкция их продукции не позволяющая создать достаточный перепад давления воздуха, чтобы начать его эффективно двигать. Будьте, в общем, внимательны.
Сенсорная панель управления	Управляется вытяжка при помощи панели управления, которая может быть реализована в виде набора из механических переключателей и кнопок, или сенсора, будучи напичканная электроникой. Такие модели относятся к сегменту «премьер», они дороже, но намного сложнее в обслуживании и ремонте. Некоторые вытяжки комплектуются дистанционными пультами управления или специальными датчиками, запускающими прибор автоматически при улавливании пара и повышенной температуры. Есть и модели с дисплеями, на которых отображается активный режим, температура воздуха в помещении или время. При выборе ориентируйтесь на свои вкусовые предпочтения и удобство управления.
Осветительные приборы	Покупая вытяжку, не забывайте, что в потребляемую мощность прибора входят и лампочки, используемые для подсветки рабочей области. Обычно используются галогенные или светодиодные лампы, установленные в корпус с рассеивателем, заподлицо с нижней панелью вытяжки. Есть и множество других решений, но в бюджетном сегменте распространены именно такие. Включается подсветка автоматически, когда выдвигается в рабочее положение передняя панель, хотя установлен и отдельный тумблер, который может отключить освещение, если оно в данный момент не требуется.
Передняя выдвижная панель	Передняя панель является пассивной частью конструкции, которая помимо всасывателя является выключателем, точнее одним из них. Система устроена так, что в ней есть контакты, которые замыкаются, когда панель выдвинута почти до конца. При этом есть еще и тумблер, который также может разорвать питающую сеть. Панель также оборудована жироулавливающей сеткой, которая при необходимости легко снимается. Двигается она по металлическим полозьям на шариках, поэтому ход плавный и четкий.
Жироулавливатели	Алюминиевые сетки в пластиковой раме – это и есть жироулавливатели. Через них спокойно проходит воздух, но основная часть жира задерживается в ячейках. Удерживаются фильтры при помощи пружинных защелок, что позволяет их легко снимать для того чтобы помыть. При необходимости их можно менять на новые, подходящие по размерам.
Выходной патрубок	В верхней части корпуса вытяжки вы можете увидеть выходное сопло, через которое выдувается втягиваемый снизу воздух. Эта часть соединяется с вентиляционными трубами, если вытяжка проточная или прикрыта декоративной накладкой, если циркуляционная. Некоторые модели вытяжек комплектуются фальшь накладками, чтобы можно было все аккуратно спрятать. Для встраиваемого оборудования такие дополнения ни к чему.
Угольный фильтр	Циркуляционные вытяжки дополнительно комплектуются угольными фильтрами, в которых во время работы оседают пыль, жир, продукты горения газа и прочее. Элемент является сменным, поэтому в конструкциях обычно предусматривается удобный доступ к ним.
Провод питания	Не забываем, что вытяжка – это электрический прибор. Ее нужно запитать, а значит, в месте установки стоит предусмотреть отдельную розетку или проложить от нее трассу удлинителями, что не очень красиво при открытом расположении прибора, но для скрытой вытяжки это никакого значения не имеет.

Разобрать вытяжку по запчастям можно за считанные минуты, фактически, все спрятано сразу за жироулавливателями, поэтому ремонтировать их достаточно просто, если учесть, что сегодняшний ремонт – это простая замена неисправной детали на новую.

На какие показатели обращать внимание при выборе вытяжки

Мы уже написали про то, что недобросовестные производители неверно указывают характеристики своей продукции. На самом деле – это огромная проблема, которая мешает нормально ориентироваться в технике при ее выборе. Как же быть в такой ситуации? Конечно, проверить мы сами ничего не можем, но есть один простой способ – найти отзывы потребителей в интернете о понравившемся товаре. Среди них есть и мастера, которые с удовольствие разбирают все по запчастям и делятся с остальными своими открытиями. Также мы посоветуем вам остерегаться откровенно дешевых вытяжек – они точно ничего тянуть не будут, а только создадут шум в вашей кухне.

Вытяжка отлично вписалась в современный интерьер

Но давайте на минуту забудем о маркетологах, и поговорим про реальные рабочие параметры такого оборудования.

1. Начинаем с подбора мощности, которая на хорошем приборе будет составлять 200-300 Ватт. Большие значения уже характерны для дорогих и очень мощных установок, рассчитанных на большие помещения. Также обратите внимание, не учтено ли в показателе потребляемой мощности и осветительное оборудование – тоже небольшая хитрость производителей.
2. Далее смотрим на тип нагнетательного механизма. Если хотите более мощный вариант, то смотрим в сторону турбинных моделей, а если более тихий, то вам потребуется крыльчатка большого размера. При этом обязательно посмотрите, сколько в приборе стоит электромоторов – их может быть два и более. При одинаковых показателях мощности советует выбрать модель с одним более мощным двигателем, чем с двумя слабыми. Некоторые рассуждают так, мол, сломается один мотор, вытяжка сможет работать дальше. Да, сможет, но как она будет при этом тянуть? Правильно, слабее в два раза, и от того что она до сих пор шумит никакого толку не будет.

   Разобранная вытяжка с мощной турбиной

3. Еще один важный параметр – это уровень шума, который создает вытяжка. Измеряется он в децибелах. Этот показатель ни при каких раскладах не должен производить шум более 70 дБ, иначе в помещении можно будет слышать речь человека только с расстояния 1 м. Это недопустимо для бытового прибора. Учитывайте, что вытяжка может работать на нескольких скоростях. Указанный параметр соответствует максимальной мощности.
4. Также важно знать, на какой объем воздуха рассчитана модель вытяжки. Качественное оборудование будет пропускать через себя 0,5-1,2 куба за час. Опять же, тут все зависит от размера и мощности электродвигателя. Чем больше воздуха вытяжка может в себя втянуть, тем эффективнее она будет удалять из кухни посторонние запахи и продукты сгорания газа. Можете самостоятельно рассчитать этот параметр. Санитарные нормы требуют, чтобы система принудительной вентиляции могла за час пропустить через себя весь объем воздуха кухни увеличенный в 10 раз. Представим себе кухню размерами 4 на 5 м, с высотой потолков 3 м для удобства расчетов. Находим объем помещения: 4*5*3=60 м³. Умножаем на 10 и получаем производительность 600 м³/ч. Покупаем же мы модель с небольшим запасом.

   Кнопки управления подсветкой и режимами работы

5. Если с основными рабочими параметрами вы определились, то можно рассмотреть дополнительные функции. Например, автоматическая установка и переключение режимов – вытяжка самостоятельно может запускаться с заданным интервалом времени, чтобы в помещении не было застоя воздуха. Или система оповещения о проблемах с фильтрующими элементами – прибор сам понимает, что не может тянуть нужный объем воздуха. Датчик передвижения, который сам определяет, что вы подошли к плите, и включает подсветку, а может быть полностью автоматизированное устройство, самостоятельно производящее пуск и остановку двигателя на нужной скорости.
6. Ну и конечно, не забываем про подбор габарита прибора – вы должны быть точно уверены, что он встанет в ваш шкаф, иначе возникнут проблемы с возвратом оборудования или переделкой мебели. И того и другого можно избежать.

Вытяжки будут хорошо втягивать пары и запахи только в том случае, если их монтаж произведен правильно

Калькулятор расчета производительности кухонной вытяжки

Перейти к расчётам

Калькулятор расчета оптимальной ширины вытяжки

Перейти к расчётам

Установка встраиваемой вытяжки

Переходим к теоретическо-практической части нашей статьи. Тут мы будем в пошаговых фотографиях смотреть, как мастер выполняет установку вытяжного оборудования в шкаф. Каждый снимок мы снабдим подробными комментариями для лучшего понимания вопроса. В работе нам пригодится нехитрый набор инструмента.

Таблица 1. Необходимый инструмент

Инструмент, фото	Описание
Шуруповерт	Если завернуть несколько саморезов для фиксации прибора можно и от руки, отверткой, то для прорезания аккуратных отверстий под трассу в полках и крышке не обойтись без шуруповерта или аналогичного электрического инструмента. Для этих целей дополнительно потребуется корончатое сверло по дереву нужного диаметра.
Электролобзик	Всю работу по резке можно выполнить электрическим лобзиком. Конечно, края срезов не будут столь аккуратными, но их и не будет видно в процессе эксплуатации. При этом вы можете резать ДСП как вам нужно, делать отверстия любой формы. Например, под прямоугольные вентканалы.
Инструменты для разметки	Чтобы все встало на место и смотрелось красиво, нужно точно размечать детали перед резкой. Используем для этого классический набор – карандаш, рулетку, угольник. Положение шкафа проверяется при помощи строительного уровня.

Также могут пригодиться инструменты для прокладки электрического провода и установки розетки. В эти подробности вдаваться не будем.

Из коробки вытяжка уже готова к работе – из нее только нужно достать пакет с документами, который находится под фильтрами, поэтому основная работа приходится именно на мебельный шкаф.

Таблица 3. Пошаговая инструкция по установке вытяжки

Шаги, фото	Описание
Шаг 1 – распаковка	Достаем вытяжку из упаковки и поочередно снимаем жироулавливатели, чтобы они не мешали работе.
Шаг 2 – начало сборки шкафа	Шкаф в нашем случае будет самым обыкновенным, из ДСП. Заказать его можно на производстве. Детали стягиваются друг с другом при помощи евровинтов, заворачиваемых шестигранником. Шкафчик этот будет состоять из следующих частей: Две боковины, верхняя крышка, полка и задняя стенка из ДВП. Дна у него нет, так как там будет установлена вытяжка. Первым делом соединяем две боковины с крышкой – ничего сложного, просто закручиваем 4 винта.
Шаг 3 — замер положения полочки	Устанавливаем вытяжку, чтобы точно узнать ее границу. Сверху кладем полочку, чтобы точно разметить места креплений под нее – рисуем линии по верхнему краю полки. Внимание! Если из вытяжки выходит патрубок, который мешает совместить ее с полочкой, предварительно вырежьте под него в ней отверстие.
Шаг 4 – подгонка переходника	Редуктор для перехода на вентиляционную трубу нужно отрезать по кругу, соответствующему диаметру патрубка вытяжки. Используем для этого болгарку или ножовку по металлу.
Шаг 5 – разметка отверстия	Теперь нужно перенести размеры патрубка на полочку. Как это сделать? Нам нужно обмазать его края чем-то пачкающимся. В нашем примере мастер воспользовался белым силиконом, но можно взять и губную помаду – результат будет одинаковым. Потом точно прикладываем полку и немного прижимаем ее. Делаем это прямо в корпусе шкафа, чтобы избежать неточностей.
Шаг 6 – вырезание отверстия под редуктор	Далее берем лобзик или коронку, и делаем отверстие в полочке. При работе с корончатым сверлом сделайте сначала сквозное отверстие в центре, чтобы была возможность сверлить с двух сторон, что позволит избежать появления неопрятных сколов по краям.
Шаг 7 – отверстия под полочку	По разметке на каждой боковине сверлим отверстия под евровинты. Тут же закрепляем элемент.
Шаг 8 – отверстие под кабель	От вытяжки вверх пойдет провод, чтобы была возможность его проложить, прорезаем в задней стенке небольшую канавку, используя любой удобный инструмент.
Шаг 9 – задняя стенка	Прибиваем на гвоздики заднюю стенку шкафчика. Вяжемся к боковинам и полочке, пропуская пока крышку, так как нам ее еще понадобится снять, для вырезания аккуратного отверстия под трубу воздуховода. Если работаете лобзиком, а не коронкой, то все можно сделать и после сборки.
Шаг 10 – крепление вытяжки	Вытяжка держится на 4-х саморезах, отверстия под которые находятся внутри прибора. Так как мы сняли сетки, доступ сейчас к ним открыт.
Шаг 11 – установка воздуховода	В завершение вставляем обрезанную по высоте трубу воздуховода.

Теперь шкаф вместе с вытяжкой можно повесить на стену. Прокладывается вентиляционных ход до вентиляционной шахты, прибор включается в розетку и им можно начинать пользоваться.

К сожалению, не всегда имеется возможность подключить вытяжное устройство к общедомовой вентиляционной системе. В этом случае существует два выхода — это вытяжка без отвода в вентиляцию, или же монтаж с отводом собранных испарений непосредственно на улицу через стену. В специальной публикации будет представлена информация о видах и конструкции вытяжек, представленных в продаже, а также о схемах их монтажа. При этом особое внимание будет уделено вариантам, которые помогут обойтись без подключения к общедомовой системе вентиляции.

Видео — Установка встраиваемой вытяжки

Видео — Все, что надо знать про кухонные вытяжки

stroyday.ru

Как установить вытяжку на кухне своими руками: монтаж вытяжной вентиляции

При приготовлении еды воздух на кухне требует постоянной рециркуляции. Пар от плиты, подгоревшее молоко, запахи пищи или просто запотевшие окна не приносят радости, даже если вы сделали отличный ремонт. Сегодня мы расскажем, как установить вытяжку на кухне, чтобы избавиться от этих проблем. Подключить её по силам каждому, если знать правила заземления и крепления на стену. Также стоит заранее определиться, какой вид кухонной вытяжки подходит именно вам, и какой должна быть мощность устройства. С этого и начнем.

Виды кухонных вытяжек

Монтаж вытяжки на кухне будет зависеть от типа выбранной модели. Различают следующие виды:

• подвесные (также их называют плоские и стандартные) – крепятся под шкаф над плитой;
• встраиваемые – устанавливаются внутрь навесного шкафа, поэтому отлично вписываются в любой дизайн;
• настенные – крепятся на стену над плитой, могут иметь различный дизайн корпуса;
• угловые – устанавливаются в угол;
• островные вытяжки – предназначены для кухни с островком (можно закрепить её в любом месте, подвесив к потолку).

Совет! Вне зависимости от вида, установка кухонной вытяжки над варочной поверхностью возможна только на высоте 70 см, а над газовой плитой нужно отступать 80 см.

Режим работы вытяжки

Кроме вида крепления, вытяжки различаются режимами вентиляции.

• Проточные – вытягивают загрязненный воздух из кухни в вентиляционную шахту. Этот способ вентиляции называют отвод воздуха (вытяжной режим). Он наиболее эффективен и производителен.
• Циркуляционные вытяжки – пропускают воздух сквозь угольные фильтры в корпусе, на выходе получая свежий воздух. Для такой модели не требуется вентиляция на кухне в квартире, поэтому её установку можно назвать более простой, но менее эффективной в плане очистки.

Виды режимов работы вентиляции

Необходимая мощность

Важным параметром при покупке вытяжки является её производительность очистки, которая измеряется в кубических метрах в час. Как вы могли догадаться, это значение показывает, сколько кубометров воздуха вытяжка пропустит через себя за час работы.

По установленным в России нормам, воздух в кухне должен обновляться 12 раз в час. Поэтому вы можете запросто посчитать, какая мощность вам потребуется по этой простой формуле:

Площадь кухни * Высоту потолка * 12 раз

Также стоит учесть запас на потерю мощности из-за изгибов воздуховода, длину вентиляционной шахты и другие параметры. Для этого к полученному результату прибавьте 30%.

Например, если ваша кухня имеет площадь 6 кв. м. и высоту потолка 2,5 м., то расчет будет выглядеть следующим образом:

6 * 2.5 * 12 * 1.3 = 234 м3

Совет! Также при покупке следует учитывать издаваемый шум при включенной вентиляции, который производители указывают в децибелах. Не покупайте модели, которые издают шум свыше 50 Дб. Существуют практически бесшумные вытяжки с двумя вентиляторами или одним внешним. Кроме того, некоторые модели снабжены звукопоглощающим корпусом.

Заземление и зануление

Прежде чем рассказать, как сделать вытяжку на кухне, стоит упомянуть об электробезопасности. Так как внутрь корпуса попадает множество брызг жира и скапливается влага, возрастает риск удара током при неправильном подключении вытяжки к электросети.

Поэтому вытяжка для кухни, установленная своими руками, должна быть подключена к сети тремя проводами: фаза, земля и ноль. Провод заземления по стандарту имеет желтый цвет с зеленой полоской. Перед установкой обеспечьте заземление для безопасного использования электроприбора.

Если в доме предусмотрен контур заземления и установлены розетки евро-типа, проблем не появится: при подключении провод подсоединяется к клемме заземления, которая обозначена полосками разной длины или словом Ground (GND). Если на технике не предусмотрено разъема под заземление, то его можно сделать самому, прикрутив провод к металлической части корпуса.

Евророзетка с подключенным заземлением в России встречается только в новых квартирах

Но многие могут не обнаружить у себя евро-розетки, и зададутся вопросом: как подключить вытяжку на кухне, если нет заземления? В этом случае зануление можно сделать своими руками, но ни в коем случае не подключайте нулевой провод на трубы и батареи. Нужно подключать его к глухой нейтрали.

Для этого откройте электрический щиток со счетчиками и найдите там замурованную трубу в стене, откуда идут провода (будьте осторожны, провода под напряжением 220В!), либо специальную шину, как показано на фото. Скорее всего, вы найдете на ней готовый штырь и уже накинутые нулевые провода. Это и есть глухая нейтраль, труба отлично заземлена. Нужно провести от неё на кухню многожильный провод сечением не менее 2,5 мм2, а вытяжку подключить через автомат-разделитель на 6.3А.

Нулевая шина на щитке в подъезде

Обратите внимание! Если уже имеются подключенные провода к занулению, то ни в коем случае не отключайте их! Это может грозить ударом тока. Накиньте свой провод поверх чужих и затяните гайку. Если проводов нет и труба гладкая, зачистите её и закрепите контакт провода на хомут. Если вы не разбираетесь в этом деле, лучше всего обратиться к профессиональному электрику.

Вентиляция в квартире

Схема самодельного антивозвратного короба с клапаном

Монтаж вытяжной вентиляции на кухне практически всегда нарушает штатную вентиляцию квартиры. Зачастую для её установки рекомендуют пробить дополнительное отверстие для отвода воздуха, но это не решит все проблемы. Дело в том, что если увеличить окно вентиляционной шахты, то её сечение останется таким же, поэтому качество воздухообмена не улучшится.

Выход из этой ситуации достаточно прост: это установка дополнительного короба с клапаном-хлопушкой, устройство которого показано на фото.

Как видите, на коробе есть 2 отверстия. Клапан отмечен красным цветом. Когда он закрыт (в горизонтальном положении), воздух спокойно может выходить через окно, осуществляя естественную вентиляцию кухни.

Когда возникает давление при работе вентилятора, клапан меняет свое положение и закрывает первое окно, тем самым осуществляя вентиляцию с помощью вытяжки.

Главный плюс такой схемы подключения – отсутствие обратной тяги и сохранение естественной вентиляции при выключенной вытяжке.

Клапан регулируется с помощью слабой и тонкой пружины. На схеме она показана ломаной линией. Для крышки клапана лучше всего подойдет легкий материал, например, алюминий, или пластик.

Выбор воздуховода

Существует несколько видов кухонных воздуховодов для устройства бытовой вентиляции:

Пластиковый воздуховод более компактный и незаметный

• Пластиковые воздуховоды из ПВХ – прочные, легкие и бесшумные, так как почти не создают сопротивления воздуху из-за своей гладкой поверхности. Бывают как жесткие узкие коробы из пластика, так и эластичные трубы.
• Гофрированная труба из алюминия – достаточно простой материал для монтажа своими руками, его можно свободно согнуть под нужный размер. Еще одно качество гофры – отсутствие гула или вибрации, в отличие от жестких коробов. Однако важный недостаток такого воздуховода – некрасивый внешний вид, поэтому придумайте, куда скрывать вентиляцию, например, в потолок из гипсокартона.

Процесс монтажа вытяжки

Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

Антивозвратный механизм

Антивозвратный клапан не даст воздуху возвращаться обратно на кухню

• Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
• Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
• Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
• Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

Подключение воздуховода

• • Следующий этап – подключение воздуховода. Просуньте гофру в проделанные отверстия, а в верхней стенке шкафа придайте ей нужную форму квадрата. Обрежьте гофру с небольшим запасом, надрежьте углы и загните их наружу.
  • Теперь шкаф с гофрой можно вешать на стену. Не забудьте обработать все стыки воздуховода силиконовым герметиком, чтобы не терялась мощность.
  • Закрепите самодельный короб на шкаф, чтобы он соединил гофру с вентиляционной шахтой. Клеим его также на силикон, а большие щели заделываем пеной.
  • После этого можно закрепить вытяжку в шкафу. Прикрутите её на саморезы, или на дюбели – если крепление предназначено для стены.
  • Надежно закрепите гофру на вытяжку и зафиксируйте с помощью хомута. В этом месте герметиком промазывать соединение не обязательно.
  • В случае если вы подключаете вытяжку напрямую, то просто подсоедините воздуховод к вентиляционной шахте. Чтобы удобно было состыковать их, используйте специальную решетку с круглым отверстием, которая показана на фото.

Крепление гофры к вентиляции

• • При использовании ПВХ воздуховодов установка аналогична: просто соединяем трубы с комплектующими углами и проводим до вентиляции.

Комплектующие для пластикового воздуховода

Совет! При монтаже вентиляции старайтесь максимально снизить количество изгибов трубы, чтобы тяга воздуха оставалась достаточно хорошей. При каждом повороте мощность теряется примерно на 10%.

Крепление на стену без шкафа

• • Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь.  Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
  • А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
  • В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.

Крепление вытяжки рядом с газовой трубой

• Установка вытяжки на кухне – видео-инструкция:

• И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
• Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

Заключение

Примерно 2 раза в год нужно чистить вытяжку от гари, чтобы исключить возгорание. Теперь вы знаете, как производится крепление вытяжки для кухни и сможете без проблем сделать это самостоятельно. При этом не забывайте соблюдать правила безопасности при электрических работах, и если вы не сильны в них, лучше пригласите электрика.

remboo.ru

Вытяжка на кухне своими руками: Схема и видео монтажа

Каждая хозяйка знает, что во время приготовления пищи на кухне появляются различные запахи, в процессе готовки они чаще всего не доставляют дискомфорта, но запахи могут впитываться в мебель или попросту сохраняться в помещении в течение нескольких дней. Ароматы на кухне иногда смешиваются между собой, что малоприятно для владельца и его семьи, хочется избавиться от них как можно скорее. С данной проблемой с легкостью справляется кухонная вытяжка, которая способна избавить кухню от ароматов подгоревшего мяса, молока, чеснока, тушеных овощей и даже от табачного дыма (актуально для тех, кто предпочитает курить в помещении).

Вытяжка на кухне своими руками

Содержание статьи:

Несмотря на тот факт, что сейчас в продаже имеется огромное количество моделей вытяжек по самым разным ценам, далеко не все хозяева готовы приобрести данный агрегат. Очень часть людей останавливает необходимость правильно установить вытяжку в домашних условиях. Конечно, лучше всего для этой цели вызвать на дом мастера-ремонтника, который справится с этой работой в считанное время, но его работа может обойтись недешево, а вытяжку на самом деле способен установить практически каждый человек самостоятельно и без помощи мастера.

Еще одна проблема, с которой сталкиваются многие домовладельцы, это то, что вытяжка может не подходить по габаритам для той или иной кухни или плиты, она может быть слишком громоздкой и вызывать неудобства при готовке. Многие умельцы нашли выход из этой ситуации, они просто стали делать вытяжку на кухне своими руками, это не только просто, но и позволяет значительно сэкономить, ведь самодельная вытяжка обойдется намного дешевле, чем покупка магазинной, к тому при правильном подходе выглядеть она будет не хуже, а может и лучше дорогой.

Есть пара способов изготовления вытяжки на кухне своими руками, o них поговорим подробнее, сначала нужно разобраться в схеме работы прибора и его типах.

Общая информация o кухонных вытяжках, принцип их работы

Как становится понятно из названия, вытяжка –  прибор, который буквально «вытягивает» воздух, причем именно загрязненный воздух, появляющийся над плитой, именно поэтому вытяжку устанавливают именно там, этот воздух вытяжка убирает из помещения.

В подавляющем большинстве случаев грязный воздух после «вытягивания» попадает в вентиляцию дома,  перед установкой вытяжки крайне важно обратить внимание именно на вентиляцию в помещении. Если дом уже довольно старый, вентиляционные каналы давно не прочищались, а тяга крайне мала, то в вытяжке будет мало смысла, уровень ее работы будет очень низок.

После того, как вы убедились в том, что с вентиляцией все в порядке, нужно позаботиться o том, чтобы в помещении был постоянный приток свежего воздуха. Для того, чтобы это случилось, достаточно периодически проветривать помещении, а если в квартире или доме установлены пластиковые окна, нужно обеспечить микропроветривание или же установить на окна специальные вентиляционные клапаны.

Современный рынок кухонной техники обеспечивает большой выбор различных моделей вытяжек с огромным количеством функций, но в основном их все делят на две группы согласно принципу их работы:

1. Активные. Данные приборы работают с электродвигателем внутри, они обычно более стабильны и способны функционировать даже с не самой лучшей вентиляцией в доме. Существенный недостаток этих моделей заключается в том, что они потребляют довольно много электроэнергии, да и стоят дороже
2. Пассивные. Подобные приборы встречаются чаще, они стоят дешевле и на свою работу тратят значительно меньше электроэнергии за счет отсутствия в них вентилятора и специального электромотора. Они имеют куполообразную форму и работает за счет восходящей в них тяги, для подобных вытяжек обязательно наличие качественной вентиляции в доме

Если у вас есть свободное время, или вы попросту не хотите тратить большие деньги на прибор из магазина, попробуйте изготовить вытяжку на кухне своими руками, это несложный процесс, который поможет сэкономить достаточное количество средств и изготовить индивидуальный прибор, не похожий на остальные. Есть пара способов изготовления подобного прибора.

Изготовление вытяжки на кухне своими руками: вытяжка из гипсокартона

Пожалуй, можно упомянуть еще один простой вариант создания такого прибора, который не пользуется такой уж популярностью. Если у вас дома над плитой или варочной поверхностью есть кухонный шкафчик, то вытяжку можно сделать прямо в нем. Достаточно внутри шкафчика установить гофротрубу и электровентилятор, они будут работать по тому же принципу. Но у данной «вытяжки» есть ряд недостатков. Во-первых, выглядит такой прибор не очень эстетично, а во-вторых, шкаф над варочной поверхностью есть далеко не у всех.

Лучше пойти более сложным и в то же время более продуктивным путем, а именно изготовить вытяжку на кухне своими руками из гипсокартона. Это потребует чуть больше времени и сил, но и результат будет впечатляющим.

Для изготовления своими руками куполообразной вытяжки на кухне пассивного типа вам понадобятся:

1. гипсокартон (лучше брать влагостойкий, это важно, он будет основным материалом, с помощью которого будут изготовлены короб для воздуховода  и непосредственно сам купол)
2. обычный профиль из оцинкованного металла (нужен для купола и каркаса короба)
3. уголок (для оформления углов в вытяжке)
4. простая гофрированная труба (нужна для воздуховода)
5. различные крепежные элементы
6. обыкновенная краска или шпатлевка (для отделки купола)
7. любой изоляционный материал (нужен для обертывания гофротрубы)

Есть еще и ряд инструментов, который понадобится для работы непосредственно с гипсокартоном, он есть у всех, кто раньше занимался подобной работой:

1. перфоратор
2. шуруповерт
3. специальные ножницы для металла
4. уровень и рулетка ( в идеале уровень должен быть лазерный)
5. обычные кисти и шпатели

При наличии всего перечисленного можно приступать к работе.

Изготовление вытяжки на кухне своими руками из гипсокартона

Для начала нужно разметить помещение кухни, не стоит забывать o том, что нужно дополнительное место для воздуховода, впоследствии он будет скрыт в коробе вытяжки. Стоит обратить внимание на то, где у вас на кухне находится вентиляционное отверстие, от этого зависит, где будет расположен воздуховод, он может быть симметричен коробу или же располагаться в стороне, нужно это учесть. Если в будущем вы планируете устанавливать гипсокартонный потолок, то на этом этапе часть воздуховода можно не убирать, позже он будет скрыт под обшивкой потолка.

Когда этот этап завершен, можно приступать к изготовлению каркаса для кухонной вытяжки.

1. На стену крепим обычный профиль из оцинкованного металла, уровень при этом должен отмечать нижнюю часть поверхности короба. Для крепления профиля нужно использовать анкера
2. На уже нанесенной разметке на потолке устанавливаем наш стартовый профиль. Если короб в будущем будет изогнутым, то над креплением его нужно надрезать и изогнуть в нужном нам направлении
3. От первого профиля устанавливаем вниз несколько вертикальных, крепим их к первому профилю с помощью саморезов устанавливаем на уже получившиеся подвесы еще один профиль, тем самым завершаем формирование непосредственно каркаса
4. На нижнюю часть ставим поперечные планки, позже эти планки будут обшиты

После всех этих манипуляций короб готов, теперь можно приступить к непосредственному изготовлению корпуса вытяжки:

1. Из стартового профиля необходимо изготовить нижнюю раму для будущей вытяжке, закрепить ее на стенах кухни, при этом раму в идеале нужно крепить в нише, если ее нет, то боковые части нужно будет дополнительно крепить к самой конструкции
2. Теперь из основного профиля нужно изготовить элементы, соединить с нижней рамой



3. Далее нужно придать жесткость всей конструкции, следует усилить боковые части перемычками из профиля

Основная часть работы сделана, нужно только соединить короб воздуховода и вентиляционное отверстие, не забудьте предварительно проверить наличие тяги в системе. Если не хотите, чтобы в процессе работы воздуховод шумел, его нужно обшить любым звукоизоляционным материалом, например, ватином.

Остался завершающий этап, а именно обшивка нашей будущей вытяжки гипсокартоном.  Для этого нужно:

1. Короб воздуховоды и сам каркас обшиваем гипсокартоном
2. Улы вытяжки защищаем уголком



3. Всю полученную конструкцию нужно шпатлевать, при помощи шпатлевки мы придаем вытяжке более эстетичный внешний вид и маскируем стыки листов и места крепления





4. Осталось только покрасить вытяжку в любой понравившийся цвет или же отделать любым удобным способом, например, маленькой декоративной плиткой

После всех манипуляций вытяжка готова. Стоит отметить, что при желании можно сделать вытяжку активного типа, для этого достаточно на входе в воздуховод внутри корпуса установить электровентилятор и подключить его к сети. Главным достоинством данного метода является то, что можно сделать вытяжку абсолютно любой конструкции и размера.

Изготовление кухонной вытяжки своими руками из фанеры

Есть еще один вариант самостоятельного изготовления вытяжки для дома, в этом случае получится сделать именно активный вариант, то есть вытяжку с электровентилятором. Но этот способ для многих может оказаться более затратным, так как в первую очередь понадобится уже существующая покупная вытяжка в рабочем состоянии.

Если у вас как раз есть такая, или же этот способ кажется вам просто более удобным, то этот вариант для вас. Также можно приобрести уже устаревшую, но рабочую модель, или же приобрести самую недорогую новую.

Этапы по изготовлению активной вытяжки из фанеры:

• На основе старой вытяжки делаем базу, а именно нижнюю раму с вытяжной решеткой и двигателем. Стоит отметить, что на данном этапе конструкция скорее всего будет выглядеть не лучшим образом, но не стоит беспокоиться, так как позже все это будет скрыто
• На уже полученную базу нужно установить элементы каркаса, изготовить их нужно предварительно из фигурных планок. Стоит отметить, что форма самого каркаса может быть абсолютно произвольной по желанию, нужно только учесть, что внутри купола будет размещен воздуховод



• Из тонких фанерных листов вырезаем наши стенки нашего купола для будущей вытяжки и оклеиваем ими весь каркас. Рекомендовано для более точного и аккуратного склеивания использовать специальные струбцины, лучше выбирать струбцины из резины или пластмассы



• Далее нужно дождаться момента, когда клей полностью высохнет и полимеризуется
• После этого шлифуем купол из фанеры, обязательно обрабатываем его шпатлевкой
• Можно окрасить вытяжку в любой понравившийся нам цвет или украсить любым другим интересующим способом
• Осталось закрепить полученную вытяжку на стене, в идеале должны остаться крепления от старой вытяжки, соединить ее с воздуховодом и при желании замаскировать место крепления

Видео — вытяжка на кухне своими руками

Схема кухонной вытяжки

Для того, чтобы лучше понимать, что вы собираетесь делать, нужно в первую очередь знать схему прибора и принцип его работы, иначе ничего не получится сделать нормально. Также это необходимо для того, чтобы можно было самостоятельно разобрать и затем снова собрать вытяжку в случае поломки или прочистки, которую желательно делать как минимум каждые полгода во избежание возможного возгорания.

Большую роль в вытяжке играет ее двигатель или двигатели, так как в некоторых более мощных моделях их устанавливают по два. Это своего рода «сердце» всего прибора, от него зависит мощность работающего аппарата.  Чаще всего подобные двигатели имеют мощность от 50 до 200 ватт, скорость их оборота составляет от 1500 до 2000 в минуту. От этого зависит производительность прибора, но не стоит забывать, что чем больше мощность, тем больше электроэнергии будет потреблять вытяжка, обязательно учитывайте это. К тому же более мощные вытяжки будет иметь высокий уровень шума, на это тоже нужно обратить внимание.

Большую роль в энергопотреблении вытяжки и ее строении играют лампы, установленные в ней и направленные на освещение плиты или варочной поверхности. Чаще всего устанавливаются светодиодные или галогенные лампы. Если вы хотите сэкономить в будущем на энергопотреблении, то стоит отдать предпочтение светодиодным лампам, так как галогенные потребляют фактически столько же энергии, сколько и обычные лампы накаливания.

Для подключения прибора к сети используется обычный шнур, чаще всего его длина составляет полтора-два метра, если для вас это мало, то придется использовать удлинитель. Если вам захочется скрыть шнур и удлинитель, то продумайте это заранее.

Немаловажную роль в строении вытяжки играет антижировой фильтр, который находится буквально «на входе» прибора и виден над варочной поверхностью. Этот фильтр нужен для того, чтобы улавливать неприятные запахи, а также защищать двигатель и другие части от грязи и крупных примесей. Это своего рода металлическая сетка или плотная перфорированная фольга, имеющая несколько слоев, в идеале она должна иметь антикоррозионное покрытие.

Некоторые недорогие модели имеют так называемые одноразовые фильтры, изготовлены они из синтетической ткани, очень скоро их придется менять. Стоят они недорого, но это не очень удобно, поэтому лучше отдать предпочтение первому варианту. Периодически нужно чистить фильтры, так как они покрываются копотью и жиром, это может вызвать наличие неприятных запахов и испортить работу прибора.

В некоторых более дорогих моделях есть угольные фильтры, которые устанавливаются обычно за двигателем вытяжки. Подобные фильтры помогают дополнительно очищать воздух, в них есть микрогранулы из угля, работающие по тому же принципу, что и фильтры для очистки воды. Недостатком подобных фильтров является то, что их нужно часто менять, делать это просто, но требует некоторой сноровки. Загрязненные или старые фильтры мешают нормальной работе вытяжки на кухне.

Вытяжки также имеют несколько видов управления, которые отличаются между собой, выбирать нужно тот вид, который кажется удобным для вас, каких-то функциональных различий по большому счету они не имеют. Вот основные виды управления:

• Кнопочное управление. Представляет собой наличие обычных утапливаемых кнопок, которые знакомы каждому человеку. Обычно кнопки расположены на передней панели вытяжки, они легкодоступны. Такое управление чаще всего находится в наиболее дешевых моделях прибора, но при этом оно и самое надежное



• Ползунковое управление. Также недорогой вид управления, который есть во многих экономичных моделях. Работает по принципу передвижного рычажка, он движется по делениям, меняя мощность прибора и иногда освещение варочной поверхности



• Сенсорное управление. Такое управление наиболее популярно, оно есть в большинстве современных устройств. Во-первых, выглядит оно очень стильно, не требует особого ухода и не теряет товарного вида даже после долгой эксплуатации. Сенсорная панель чаще всего располагается на передней панели вытяжки, работает от малейшего прикосновения. В более дорогостоящих моделях даже можно устанавливать определенную программу работы прибора. Например, при резком появлении сильного запаха мотор начинает работать в усиленном режиме, направленном на быстрое устранение неприятного аромата, при приближении человека срабатывает световой индикатор, который  освещает поверхность.

Видео — монтаж кухонной вытяжки

Некоторые наиболее «умные» модели также работают без участия человека, они включаются и отключаются автоматически при появлении запаха или включении/выключении плиты.

v-teplo.ru

Как установить вытяжку на кухне своими руками

Обустройство кухонной вытяжки над плитой обеспечит качественную очистку воздуха от гари, жира, копоти, запахов еды. Это особенно актуально для квартир, где кухни объединенной в единое пространство с гостиной. Для установки приобретенного устройства можно пригласить мастера или следуя ниже представленной инструкции, выполнить ее самостоятельно.

Виды вытяжек и особенности их крепления

Прежде чем приступить к монтажу, следует разобраться, какие виды оборудования существуют и как они крепятся. Для очистки загрязненного воздуха на кухне используют настенные, островные, подвесные, встраиваемые и угловые вытяжки. То, как будет происходить подключение конкретной модели, зависит от ее вида:

• крепеж подвесных моделей выполняется к шкафу, висящему над плитой;
• установка встраиваемых приборов производится внутрь настенного шкафа, расположенного над плитой;
• монтаж настенных конструкций производится к стене, возле которой стоит плита;
• угловые модели предназначены для плит, установленных в одном из углов кухни;
• островные или купольные конструкции подвешиваются к потолку над островом.

Классификация кухонных вытяжек предполагает также разделение их по типу вентиляционного режима:

• проточные модели характеризуются высокой производительностью и эффективностью. Они выводят загрязненный кухонный воздух в шахту наружной вентиляционной системы;
• циркуляционные модели отличаются простотой монтажа, но меньшей очищающей эффективностью по сравнению с проточными устройствами. Циркуляционные устройства подходят для небольших помещений и не нуждаются в подключении в вентиляционной шахте, поскольку очистка загрязненного воздуха у них производится через установленные в корпусе сменные угольные фильтры.

Выбирая очищающее кухонный воздух устройство, следует учитывать показатель его производительности и уровень, издаваемого шума.

Последовательность установки подвесной вытяжки, работающей в проточном режиме

Установка вытяжки состоит из 2 этапов — монтажа устройства к стене и подключение воздуховода. Для ее проведения своими руками, потребуется решетка, закрывающая вентиляционную шахту, пластиковая труба для воздухоотвода, поворотные детали, крепежи. А также инструменты для проведения монтажных работ: лобзик или ножовка, перфоратор, шуруповерт, отвертка, уровень, рулетка, нож.

• Начинается установка вытяжки с нанесения разметки высоты крепления. Ее уровень зависит от типа плиты. Чтобы определить высоту точек крепления, необходимо измерить расстояние от нижнего края прибора до отверстий подвески, а также расстояние между этими отверстиями, затем провести простой расчет, прибавив к высоте крепления – 70-80 см, расстояние от края корпуса до точек крепления. Полученные данные отмерить и отметить на стене, где будет крепиться устройство, проверить их уровнем. Другой способ закрепить вытяжку на стене — использовать раму из уголков, прикрепленную к стене дюбелями.

Внимание! Вентиляционный купол над электрической плитой рекомендуется крепить на высоте 70-75 см, над газовой плитой – на высоте 80-85 см.

• По намеченным на стене точкам крепления произвести монтаж крепежных соединений, проделав перфоратором соответствующие отверстия, установив в них пробки и саморезы. После чего вынув фильтры из вытяжки, повесить ее на подготовленные крепежи, закрепить шуруповертом саморезы в стене, подтянуть их отверткой, вернуть на место фильтры.

• Подсоединение воздуховода – второй этап установки вытяжки. В качестве воздуховода используется гофротруба, но гораздо эстетичней будет выглядеть пластиковый воздуховод, собираемый из отдельных деталей. Для крепления его к выходу на вытяжке используется переходник, крепеж к входу в вентиляционную шахту производится с помощью предварительно подготовленного и установленного вентканала, обеспечивающего плотную фиксацию поворотника к решетке, закрывающей вентиляционное отверстие. Детали воздуховода и поворотники собираются с учетом особенностей расположения вентиляционного отверстия. При необходимости отдельные детали обрезаются лобзиком или ножовкой, их края зачищаются ножом. Стыки отдельных деталей воздуховода для герметичности обрабатываются силиконовым герметиком.

Внимание! Поскольку каждый изгиб вентиляционной трубы снижает ее мощность на 10 %, опытные мастера для обеспечения хорошей тяги в воздухоотводе рекомендуют использовать минимальное количество поворотников.

• Включить устройство в розетку, чтобы проверить его работоспособность. Установить декоративный кожух, закрывающий воздуховод.

Тонкости установки и использования вытяжки

Залогом правильно установленной вытяжки станет точное соблюдение инструкции и знание некоторых тонкостей.

1. Вертикальная газовая труба, расположенная рядом с плитой, существенно усложняет процесс установки вытяжки. В этом случае ее монтаж производится с помощью саморезов-шпилек, вкручиваемых в стену и позволяющих надежно закрепить конструкцию на определенном расстоянии от стены.

2. В качестве воздухоотвода при обустройстве вентиляционного оборудования могут использоваться пластиковые сборные конструкции, эластичные и алюминиевые трубы, жесткие металлические конструкции. Воздухоотводы, выполненные из ПВХ характеризуются легкостью, прочностью, бесшумностью. Алюминиевые гофротрубы отличаются простотой монтажа, но их непривлекательный внешний вид создает дополнительные сложности с решением задачи, куда спрятать вентиляцию. Еще одна причина, по которой мастера рекомендуют использовать квадратные или круглые воздухоотводы с гладкой поверхностью состоит в том, что гофротрубы в процессе работы вытяжки создают шумовой эффект.
3. Электроподключение вытяжки выполняется 2 способами – прямое подключение к проводке и заведение электрошнура в стену и через розетку, установленную рядом с вытяжкой.

Обустройство вытяжки на кухне обеспечит чистоту воздуха и отсутствие посторонних запахов в квартире. Чтобы устройство работало качественно, следует соблюдать правила безопасности и дважды в год чистить ее. Более подробно узнать, как проводится установка вытяжки, поможет видео.

Как подключить вытяжку своими руками: видео

thekomod.ru
