Электрический теплый пол своими руками: Подготовка и монтаж

В современном мире для обустройства теплых полов применяются две самые популярные отопительные системы: водяная и электрическая. Эти конструкции одинаково имеют высокие эффективные качества для создания комфорта в помещении. Но если рассмотреть их характеристику, то электрическую систему по сравнению с водяной установить будет гораздо легче. По этому, можно не прибегая к помощи профессиональных специалистов, сконструировать электрический теплый пол своими руками. Но прежде чем отдать предпочтение этой модели и приступить к выполнению монтажных работ, нужно ознакомиться с ее подвидами и их применением.

Виды электрической отопительной системы

У электрической системы для обогрева пола в отличие от водяной конструкции существует три проводника, это:

инфракрасные пленки, нагревательные маты и кабельные провода. Поэтому чтобы определить, что наиболее лучше установить в помещении, нужно рассмотреть их особенности.

Инфракрасная пленка

Электрический теплый пол за счет инфракрасного мата не требует наличия цементной стяжки. Эту пленку располагают под любое финишное покрытие. В данном случае обогрев пола происходит за счет излучения углеродной основы инфракрасными лучами. Такой метод легок в применении, но по сравнению с другими проводниками он менее эффективен в обогреве пола. Так же такую систему удобно применять для теплого пола в частном доме, так как при ее установке высота потолка снизиться лишь на 5 сантиметров.

Электрический кабельный провод

Такой отопительный метод для обогрева помещения осуществляется при помощи длинного, изоляционного провода. Монтаж такой системы провести очень сложно, так как провод на базовом полу должен располагаться без переломов и сгибов. Важным моментом еще является то, что при создании контура нужно строго соблюдать одинаковое расстояние между оборотами кабеля.

Утепляющие маты

Электрический теплый пол при согревающих матах более прост в монтаже. Производители такой системы, установили провода в специальные маты, тем самым упрощая процесс работы. Для того чтобы утеплить пол, их просто нужно будет положить на основания помещения и подключить к источнику электропитания.

После того как выбран метод, перед его установкой нужно подготовить необходимое оборудование и основание помещения.



Подготовительные работы

Перед тем как приступить к монтированию теплого пола, нужно провести следующие работы:

• Установить терморегулятор. Для этого в помещении, где будет установлена отопительная система, на стене помечается расположение выключателя. Он по правилам безопасности должен находиться не менее 30 сантиметров от пола. Далее в помеченном месте сверлиться отверстие для терморегулятора и от него к полу проделывают штробу, для прокладки датчика температуры.

• Подготовить основание помещения. Перед установкой устройства, нужно тщательно выровнять пол стяжкой. Для этого поверхность сначала обрабатывается грунтовкой, а затем, когда она высохнет, намечают те места, где отопительная система не понадобиться (габаритная мебель, электрическая бытовая техника). Далее заливают стяжку и после ее высыхания, монтируется теплоизоляционный слой, который позволить сэкономить тепловые потери на 30 %. После всех проведенных работ нужно тщательным образом очистить поверхность от мусора и пыли.

Слой стяжки 3-5 см.

Если электрическую систему устанавливают в бассейне, в ванной комнате или в другом помещении с повышенной влажностью, на теплоизоляцию следует расположить гидроизоляционный слой.

Далее на подготовленную поверхность укладывают армирующую сетку и приступают к монтажу электрического теплого пола.

Монтаж нагревательной секции

Каждая модель электрического пола имеет свои особенности по монтажу. Поэтому, чтобы при создании теплого электрического пола своими руками, не допустить ошибок, нужно знать, как правильно сконструировать эти модели.

Монтирование электрического кабеля

Перед устройством такой модели, нужно знать, что она заливается непосредственно в стяжку. Далее необходимо рассчитать расстояние между ветками кабеля. Для этого поможет следующая формула:

Шаг укладки ( см ) = ( 100 S ) / L

Где:

S – квадратные метры фактической площади, на которой будет установлена секция;

L – длинна секции, которая указанна в паспорте секции.

Произведя подсчет, один конец обогреваемой секции подводят к той стене, где будет располагаться терморегулятор. Зафиксировав его конец монтажной лентой, начинают от него прокладывать участки отопительного провода. Кабель нагрева нужно укладывать с равномерным шагом, который должен составлять не менее 8 сантиметров. А так же не допустить его натяжения или изгибов. Здесь еще важно учесть, что кабель нужно располагать от стен не ближе чем на 5 сантиметров.

Произведя установку секции, нужно проверить работу кабеля, подключив его к терморегулятору. Если система правильно работает, можно перейти к заливу стяжки.

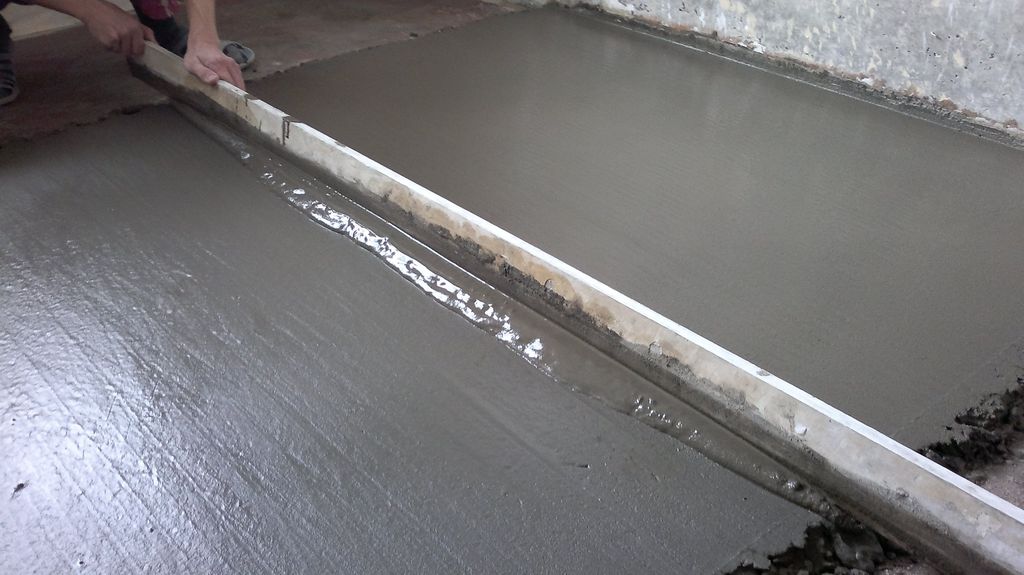

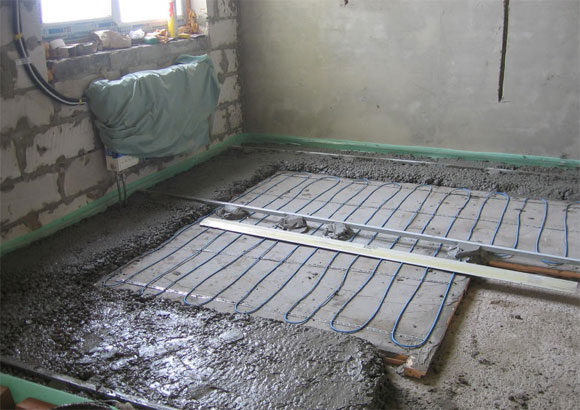

Залив стяжки

Для стяжки электрических теплых полов, была разработана специальная смесь, которая хорошо гармонирует в комплексе с теплым полом. Эту смесь приготовить самостоятельно не составит особого труда, для этого всего лишь стоит следовать прилагаемой инструкции.

Смесь наносят с помощью шпателя, равномерно распределяя по всей необходимой площади.  Во избежание не качественного обогрева полов, нужно избегать воздушных карманов под проводами. Рекомендуемая величина слоя стяжки так же не должна превышать 50 миллиметров. После того как слой стяжки будет уложен, ему дает полностью высохнуть. Затем на нем размещают подложку и начинают монтаж финишного напольного пола.

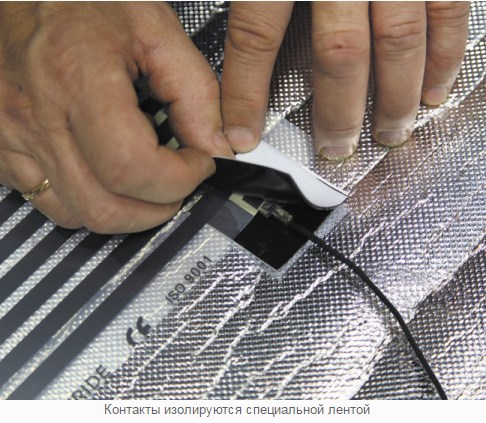

Монтаж инфракрасной пленки

Перед тем как приступить к установке инфракрасного теплого пола

, на пленку наносят разметки и по ним ее разрезают на полосы. Далее пленку укладывают так, чтобы медная сторона смотрела к низу основания помещения. Так же здесь стоит отметить, что при укладке соединения пленки должны находиться у стены, где будет располагаться реле. После того как вся пленка будет расположена на расстоянии 5 сантиметров друг от друга, все срезы и провода следует заизолировать. Далее подключают температурный датчик и устанавливают терморегулятор. Здесь нужно постараться, чтобы соединительный кабель между терморегулятором и самой пленкой проходил под плинтусом. Так же не стоит допускать при монтаже использование дюбелей, гвоздей и шурупов.

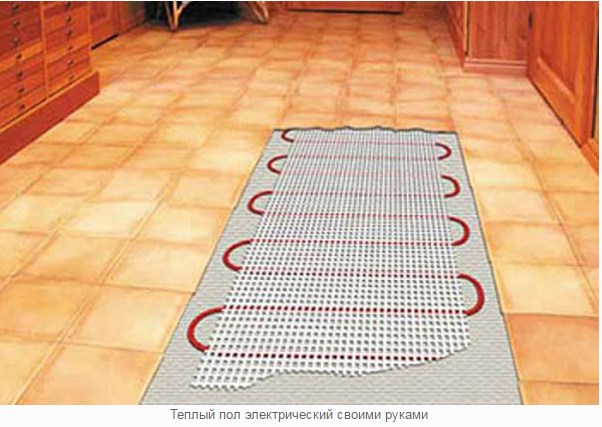

Утепляющие маты

Нагревательные маты имеют два способа укладки.

Первый способ

При этом методе нагревательные кабели располагаются вверх, а сетка вниз.

Перед началом работ, на пол следует перенести намеченную схему расположения матов. Затем на эти участки наносят специальный клей и при помощи нажима они фиксируются. После того как все хорошо схватиться, на маты наноситься клей и проводят монтаж плитки.

Второй способ

В этом способе нагревающие кабели расположены в низ.

Технология этой укладки следующая. На нагревательной сетке чертят необходимую схему.  Затем с особой внимательностью ее начинают раскраивать таким образом, чтобы не были задеты кабеля. После выкройки, мат снова сворачивают в рулон. Далее на основание поверхности наносят клей, не более3 миллиметра толщиной, и аккуратно начинают раскатывать рулон мата, при этом немного вдавливая кабеля в клей. При этой

укладке так же внимательно нужно следить за тем, чтобы расстояние между отрезками утепляющего мата, было не менее 5 сантиметров. Затем на отрезки наносят плиточный клей и начинают проводить монтаж плитки.

Рассмотрев приведенные методы, можно увидеть, что монтаж теплого электрического пола провести самостоятельно не составит особых трудностей. Но при этом не стоит допускать распространенных ошибок, которые совершают новички. Так как именно они могут привести к не поправимым последствиям, вплоть до сгорания всей отопительной системы.

Ошибки при конструкции электрического теплого пола

Перед тем как приступить к монтажу электрического теплого пола, следует ознакомиться со всеми распространенными ошибками, которые включают в себя:

1. Самой главной ошибкой считается — не правильно составленная схема расположения отопительной системы. При ее составлении очень важно соблюдать расположение габаритной мебели и бытовой технике. Расположив под этими местами обогревательную конструкцию, электропроводка будет быстро перегреваться и в итоге выйдет из строя.
2. Перед тем как включить кабеля или обогревающие маты к электропитанию, нужно дождаться, когда стяжка высохнет полностью. Иначе нагреватель может поломаться или перегореть полностью. По этому, что бы проверить целостности проводов, применяют подключение путем сопротивления. Здесь стоит отметить, что это инфракрасные маты нужно сразу для проверки подключить в сеть.
3. Стоит очень внимательно перед монтажом стяжки проверить всю изоляцию отопительной конструкции. Ее сопротивление должно совпадать с рекомендуемой величиной, которую заявляет производитель. Максимальная погрешность должна составлять не более 10%, иначе после того как высохнет стяжка, отопительная система может дать сбои или не заработать.
4. Перед тем как залить температурный датчик в стяжку, его необходимо поместить в специальную гофру. Иначе чтобы его заменить при поломке, понадобиться приложить много усилий.

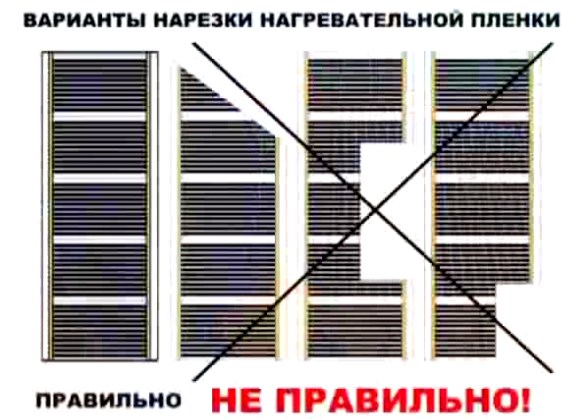

Правильная нарезка ИК пленки

Рассмотрев все приведенные советы и рекомендации, можно подвести к итогу, что электрический теплый пол своими руками можно не только самостоятельно установить у себя в помещении, но и произвести всю работу в кротчайшие сроки. А если учесть все нюансы и не допустить ошибок при установке, эта система обогрева прослужит долгое время.

АдминАвтор статьи Понравилась статья? Поделитесь с друзьями:

Монтаж электрического теплого пола своими руками

Электрический пол — это удобно и безопасно!

Население активно осваивает различные способы обогрева жилища, и самостоятельно их устанавливает. Домашний мастер для создания комфортной атмосферы у себя дома может самостоятельно сделать монтаж электрического теплого пола. Это мероприятие обеспечивает альтернативный подход к отоплению, и экономит семейные финансы.

Электрические полы можно устраивать в загородных домах, обычных квартирах и квартирах с индивидуальной системой отопления. Их устраивают в отдельных комнатах по выбору владельца. Процесс создания пола начинается с выбора основного нагревательного элемента, который ляжет в основу конструкции.

Выбираем теплый пол

Существует два типа нагревательных элементов, которые определяют тип электрического пола. По указанному признаку полы разделяются на:

• Кабельные полы, когда обогрев обеспечивает нагревательный кабель, уложенный отдельно или в термомат;
• Пленочные полы, когда нагрев обеспечивает особая пленка.

Критериями выбора для нас выступают:

1. Планируется ли использовать пол в качестве основного источника обогрева, или дополнительного;
2. Какое напольное покрытие планируется для укладки поверх нагревательных элементов;
3. Состояние перекрытий и общая высота помещения.

Выбор электрического теплого пола производится под определенный тип покрытия.

Под деревянный пол, ковролин, паркет или ламинат рекомендуется монтировать пол на основе пленки. Инфракрасные лучи эффективно проникают сквозь эти материалы и легко прогревают пространство пола.

Под керамогранит, а также керамическую плитку устраивают пол из нагревающего кабеля или нагревательных матов.

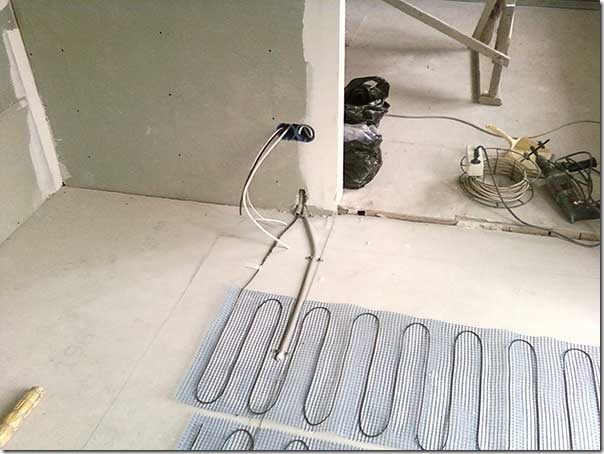

Нагревательный мат

Выбор кабеля или термомата определяется тем, на какую высоту можно поднять пол. Самый толстый теплый пол – кабельный. Поэтому на этажах, начиная со второго и выше, следует оценить состояние перекрытий и высоту потолка. Кабель укладывается лишь при самых благоприятных показателях. Во всех остальных случаях используем термоматы.

Расчет

Важный показатель, характеризующий электрический теплый пол – мощность. Когда выбор основного материала произведен, производится расчет мощности. Для его определения используется показатель полезной обогреваемой площади. Если пол планируется под основную систему обогрева, показатель полезной площади составляет 70 – 80% от общей. Если под дополнительную систему обогрева, полезная площадь – 50 — 65%.

Усредненный показатель мощности нагреваемого пола принят:

• Для дополнительного варианта отопления – 140 Вт на квадратный метр;
• Для основного варианта отопления – 180 Вт на квадратный метр.

Перемножаем указанные значения на показатель полезной площади конкретного помещения, и тем самым производим расчет электрического теплого пола.

Пример укладки кабельного пола

Для более точных расчетов можно воспользоваться специализированным калькулятором на тематических строительных веб — страницах. Там вы вводите персональные показатели, и программа производит автоматический подсчет.

Подготовка монтажа

Процедура подготовки начинается с комплекса работ по созданию основания. Удаляется прежнее половое покрытие, производится тщательная очистка поверхности при помощи промышленного пылесоса. Дефекты заделываются раствором самовыравнивающейся смеси.

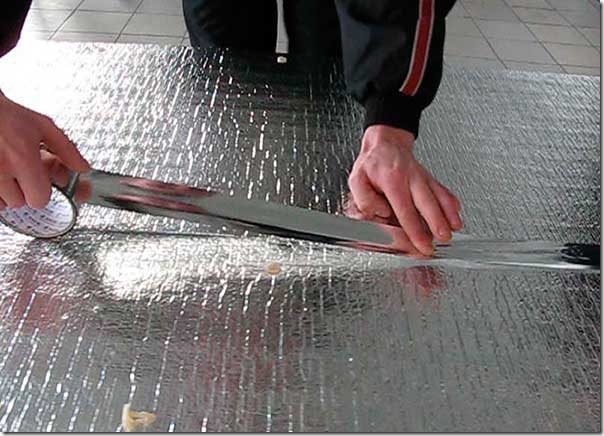

Полы с подогревом электрические укладываются на теплоизолирующий материал. Материал выбираем вспененный, не меньше 3 миллиметров толщиной, на металлизированной основе. Полосы изоляции укладываем фольгированной стороной вниз на фрагменты двустороннего скотча. Куски теплоизоляции соединяем обычным скотчем.

Производим установку терморегулятора в специально выдолбленной монтажной коробке. К ней подводим заземление и силовой кабель. Вниз по стене от коробки заготавливаем канавку под соединение с нагревательным кабелем.

При устройстве пола из кабеля поверхность теплоизоляции застилаем армирующей сеткой. Для укладки нагревательных матов сетка не требуется.

Укладка нагревательного элемента вначале размечается на схеме. На листе бумаги размечается пространство, куда планируется уложить кабель или маты. Из схемы исключается пространство, где будет стоять тяжелые предметы мебели.

Схема повторяется уже по поверхности пола. Разметку производим полосами яркого скотча. На ее основе создается электрическая схема теплого пола. При затруднении с созданием плана раскладки, рекомендуется посмотреть примеры аналогичных работ в интернете.

Монтаж

Технология укладки электрического теплого пола требует точного соблюдения инструкций.

Кабель укладывается аккуратно по линиям разметки. Не допускается перегибание кабеля. Крепление кабеля к армирующей сетке производим специальной лентой, либо клипсами. Укладка производится по размеченным линиям. В процессе укладки маты нарезаются так, чтобы отделилась основа, а кабель остался целым. Маты закрепляются на термоизоляционной основе при помощи специальной ленты.

Наносим клей перед укладкой плитки

Соединение нагревательного кабеля с силовым кабелем и термодатчиком производим на ровном месте. Место соединения укрываем гофротрубой, и укладываем между рядами кабеля. Проверяем сопротивление кабеля. Силовой кабель подсоединяем к терморегулятору. Подключение теплого электрического пола производится при отключении электричества в квартире. Перед дальнейшими мероприятиями производится тестовое включение нагревательной системы, и проверка ее в нескольких температурных режимах.

Стяжка

Электрические нагревательные элементы закрываются слоем стяжки. Для проведения работ можно самому приготовить смесь на основе бетона. Но лучше приобрести специализированную смесь, на упаковке которой содержится указание на применение в таких работах. Сухую смесь разводят в соответствии с инструкцией. Толщина стяжки для теплого пола 4 — 5 сантиметров.

Массу распределяем поверх нагревательных элементов шпателем. Важно контролировать, чтобы состав укладывался без воздушных карманов под телом кабеля. Воздушные образования мешают качественному нагреву. Готовую стяжку для теплого пола оставляем до полного высыхания.

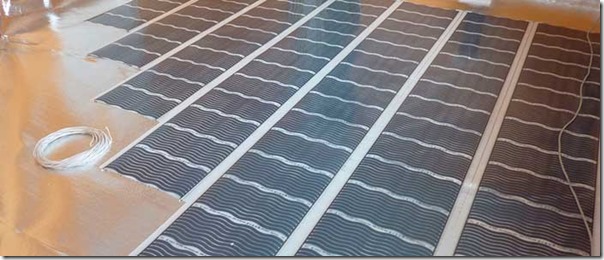

Пленочный пол

Чтобы уложить пленочный пол, не обязательно удалять существующее покрытие. Достаточно его тщательно очистить. Основные этапы работы по монтажу пленочного пола совпадают с этапами работ по монтажу кабельного пола.

Комплект для монтажа

Укладываем теплоизолирующий слой. Составляем схему раскладки фрагментов пленки. Размечаем на поверхности пола место раскладки. Производим нарезку пленки на полосы по разметке. Если место разрезов приходится на пространство между границами сегментов, край необходимо заизолировать.

Полосы пленки раскладываем по линиям разметки. Не допускается накладывание краев полос друг на друга. Полосы закрепляем на термоизоляционном основании квадратами двухстороннего скотча.

Подключаем электрический пленочный теплый пол. Провода к пленке крепим при помощи зажимов и изолируем соединения. Все провода аккуратно выводятся к стене и протягиваются под плинтусом. Подсоединение каждой из полос пленки к термостату производится параллельно. После подсоединения всего комплекта проводов к терморегулятору, подключаем его к сети. Производим тестовый запуск системы обогрева.

Пленочный пол стяжкой не закрывается.

Финишный слой

По окончании всего комплекса работ производится установка окончательного декоративного покрытия. Его производят по правилам, принятым для избранного материала.

Устройство пола из нагревательного кабеля или термопленки имеет различный временной период. От начала процедуры монтажа до момента введения в эксплуатацию пола на основе кабеля может пройти от трех недель до месяца. На монтаж пленочного пола уйдет два или три дня.

Теплые электрические полы: монтаж своими руками

В прошлой статье шла речь о теплых водяных полах, а сегодня поговорим о том, как правильно сделать теплые электрические полы своими руками. Ведь среди прочих систем отопления полы с подогревом вызывают особый интерес. Они создают наиболее высокий уровень комфорта как в квартирах, так и в частных загородных домах. Однако многие считают, что монтировать пол с подогревом в квартире, а уж тем более в доме — дорого и сложно. Вот мы с вами и разберемся, так ли это.

Теплые электрические полы обогреваются электрическим обогревателем при помощи кабельной системы. Он более долговечен, легок в управлении и прост при монтаже. Справедливости ради замечу что бывают ещё инфракрасные теплые пленочные полы, но мне они кажутся «несерьезными», поэтому в данной статье их рассматривать не буду, хотя, возможно посвящу отдельную статью и им, если познакомлюсь с ними поближе.

Начну с ложки дегтя — основными недостатками теплого электрического пола считаются возможность нарушения напольного покрытия от резкого нагрева и серьезные материальные расходы на эксплуатацию теплых полов.

Электрические тепловые системы используются не только для обогрева пола внутри дома, но и для ступенек, дорожек возле дома, чердачных перекрытий и даже для труб водопроводной системы. Но повторяю, что монтаж теплых электрических полов вы должны продумать еще перед строительством дома.

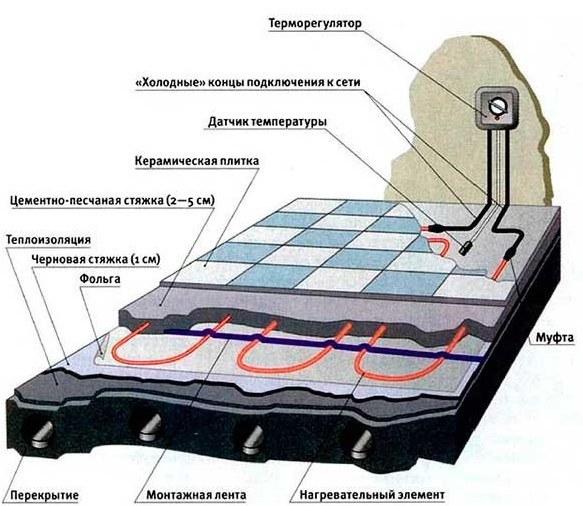

Устройство теплых электрических полов

Самыми популярными на сегодняшний день являются теплые полы на основе резистивного кабеля. Они широко используются в квартирах для обогрева полов в прихожих, ванных и других зонах, где постелена керамическая плитка (об укладке керамической плитки есть хорошая статья).

Особенно это актуально для жильцов первых этажей, которые вынуждены бороться с холодным воздухом поступающем сквозь плиту перекрытия из подвала. Существует два варианта обогрева через резистивный кабель: одножильный и двухжильный.

Схема укладки одножильного кабеля теплого пола

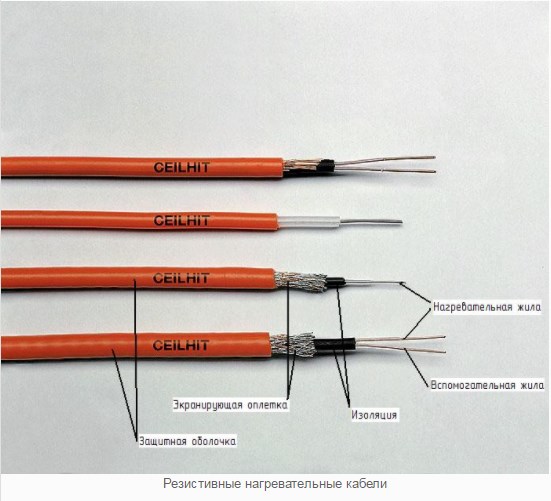

У одножильного кабеля жила из нихрома (нихром является хорошим сопротивлением и отлично нагревается при токопрохождении) заключена в термостойкую полимерную изоляцию, облаченная в экранирующую оболочку из стальной фольги или медной проволоки. Эта оболочка дополнительно покрыта изоляцией. С двух сторон этого кабеля выведены холодные концы, которые и подключаются к электросети.

Двухжильный кабель устроен иначе – у него параллельно резистивной жиле проходит холодный питающий провод (иногда его роль может играть экранирующая оплетка).

Двухжильный кабель несколько дороже одножильного, но проще при монтаже, так как его второй конец не нужно возвращать к месту подключения. Но что самое важное – он гораздо меньше создает электромагнитное излучение. Все от того, что поля двух проходящих параллельно проводов – гасят друг друга. Именно из-за этого специалисты рекомендуют использовать только двухжильный кабель, особенно для жилых помещений. Ведь забота о здоровье лежит превыше всего, а вы наверное уже знаете о вредном влиянии электромагнитных полей на человека.

Комплект теплых электрических полов

В комплект теплых электрополов входят:

• экранированная защита;
• нагревательные кабели с трехслойной изоляцией;
• кабель двужильный;
• монтажная лента;
• регулятор с датчиком.

Стоимость монтажа всей системы теплого электрического пола составит 30 % от стоимости основного оборудования. Так что здесь придется выбирать — заказать специалистов, либо создать тоже самое своими золотыми руками.

Теплый электрический пол это комфортно

Как правило, нагревательный кабель аккуратно заливается цементно-песчаной стяжкой в 5 см. Для сокращения расхода электроэнергии можно использовать принцип сбережения тепла. Для этого необходимо увеличить слой цементно-песчаной заливки стяжки до 10-15 см. При прогревании пола в ночное время, когда тарифы на потребление электроэнергии чуть ниже, тепло аккумулируется в стяжке. Но для этого придется использовать, в устройстве теплого пола, специальный нагревательный кабель.

Примечание: температура теплого электрического пола может автоматически регулироваться в зависимости от температуры окружающего воздуха — для этого существует термодатчик. Возможность терморегулирования освобождает систему от излишней бесполезной работы, а пользователей – от излишних расходов электроэнергии. Помимо этого терморегулятор гарантирует безопасность при сбоях или замыканий в сети.

Устройство теплого электрического пола  включает лишь несколько действий. Сперва составляется чертеж отапливаемой площади с указанием размещения мест подключений к электросети, датчика температуры, соединительной и концевой муфт и самого нагревательного кабеля.

Дистанция между линиями нагревательного кабеля высчитывается по следующей схеме:

Отапливаемую площадь (м²) умножить на 100 и разделить на длину нагревательного кабеля (м).

К примеру, площадь отапливаемого помещения 16 м², а длина нагревательного кабеля 80 м. Значит дистанция между его линиями будет выглядеть так – 16 × 100 ÷ 80 = 20 см.

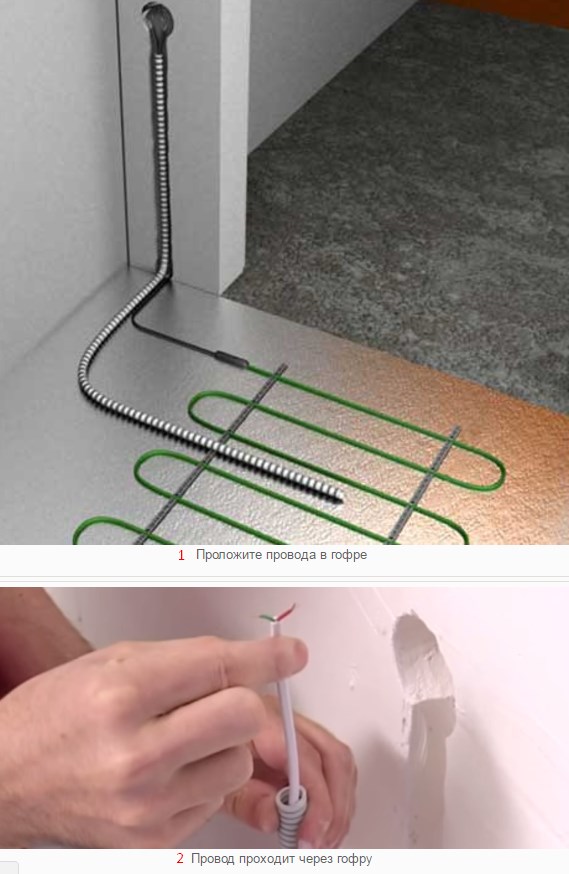

Датчик температуры теплого пола помещают в пластиковую трубу диаметром примерно 16 мм. Один конец которой заглушают, чтобы избежать попадание раствора внутрь. Эту трубу устраивают между линиями нагревательного кабеля с открытой области петли на дистанции 0,5-1 м от стены. Изгиб трубки не должен быть выше 6 см. Для расположения датчика температуры, холодного контактного провода и настенного короба терморегулятора в стене выдалбливается/устраивается ниша.

Укладка нагревательного кабеля

Основание под теплый электрический пол очищают, на полу фиксируют монтажную ленту. На нее при помощи специального крепежа (он поставляется в комплекте) закрепляют нагревательный кабель. Обязательно замеряют его сопротивление. Оно должно совпадать с указанным на муфте : от -5 до 10 %.

В заключении необходимо установить шкаф управления: выходы кабелей и труб, реле безопасности, датчики температуры и пр. Но эти работы лучше поручить специалистам-электрикам.

После вышеперечисленных действий нагревательный кабель заливается стяжкой и снова замеряется его сопротивление. Ни в коем случае нельзя подключать нагревательный кабель до полного застывания стяжки. Если в качестве стяжки используется цементно-песчаный раствор, то полное ее застывание происходит только через 3-4 недели. В случае использования самовыравнивающейся смеси, время полного застывания указан в паспорте заводом изготовителем.

После полного застывания пола нагревательный кабель посредством терморегулятора (подробнее о терморегуляторе смотрите здесь) подключается к электрической сети. До намеченной температуры электрический пол должен нагреваться не меньше суток.

Учтите также, ковры или ковролин на теплых электрополах может создать перегрев нагревательного кабеля.

Это слайд-шоу требует JavaScript.

Откуда пришли к нам теплые электрические полы?

В качестве дополнительной информации думаю многим полезно будет узнать. Немногим больше десяти лет назад в Корее на основе нагревательной пленки были созданы ультратонкие теплые полы. Сегодня на нашем отечественном рынке эти полы можно встретить от таких известных фирм как Mirae, Flexel и Caleo. Греющая пленка шириною в 0,5-0,8 м и толщиною в 0,3-0,5 мм, собрана из двух слоев полимера — лавсана и полиэстера. Рассчитана она больше для полов с покрытием из линолеума, ковролина, паркетной доски, ламината.

Между ними располагаются полосы из графитовой пасты, играющие роль резистивных нагревательных элементов (кстати, в пленочных обогревательных полах от фирмы «ССТ» вместо графита используется резистивный металлический сплав). По контуру этого устройства в пленку впаяны два холодных медных кабеля. По ним к нагревательным элементам подается электрический ток. Фирма Caleo разделяет углеродные полосы и медь серебряной сеткой. Это маневр увеличивает срок службы нагревательного устройства. Удельная мощность пленки – 100-240 Вт/м², все зависит от модели. Производители утверждают, что такой тип электрического подогрева пола способен безотказно работать аж до 50 лет.

Видео-инструкция монтажа теплого электрического пола

Посмотрите также это видео в котором пошагово показывается как делать такой пол.

А у меня пожалуй все по этой теме, а вы будьте добры поделитесь ею со своими друзьями в сети/интернете, уверен, она кому нибудь пригодится. Забегая вперед скажу, что следующая статья будет про отделку фасада натуральным камнем. Всем пока, и хорошего вам монтажа теплых полов. И мой низкий поклон всем кто поделился статьей.

Проголосуйте!

[Голосов: 0 Среднее: 0]

---

---

«Живу в городе Шатура Московской области. С детства был «повернут» на строительстве. Освоил множество профессий, в т.ч. плотника-бетонщика, каменщика-строителя, мебельщика. Полученным опытом делюсь на этом блоге.»

Электрический теплый пол своими руками. Технология монтажа теплого пола

При условии, что в помещении прохладно, трудно говорить об уюте. Теплые электрические полы в квартире или частном доме дают возможность чувствовать себя комфортно в любой сезон года. Можно не думать о теплых носках или тапочках, не беспокоится о здоровье маленьких членов семьи, которые предпочитают играть на полу. Сделать электрический пол или «теплый пол» в жилище можно своими руками, без привлечения бригад специалистов, что поможет снизить материальные затраты. Электрический пол можно сделать во всех комнатах, можно только в некоторых, в зависимости от возможностей и предпочтений. Как правило, самыми актуальными для дополнительного обогрева являются ванная, веранда, детская комната и лоджия. Как сделать электрический пол самостоятельно, какой главный принцип работы такого пола рассмотрим подробнее.

Оглавление:

1. Преимущества электрического теплого пола
2. Разновидности теплого пола
3. Установка теплого пола
4. Устройство электрического теплого пола
5. Недостатки электрического теплого пола
6. Монтаж электрического теплого пола
7. Электрический теплый пол своими руками

Преимущества электрического теплого пола

Установка теплого пола служит для создания теплой атмосферы в своем жилище – как в прямом, так и переносном смысле. Отопительная система, установленная в квартире или доме, помогает поддерживать подходящую для проживания температуру. Но как известно, очень часто «дует с пола» и уже нет чувства комфорта. В таком случае, приходится задумываться об альтернативных источниках тепла, и электрический пол является одним из них. Среди преимуществ такого способа обогрева, можно выделить:

• равномерное распределение по всей обогреваемой площади;
• невысокая температура нагревательного элемента, не более тридцати градусов;
• автономность работы, независимость от жилищно– коммунальных хозяйств;
• возможность самостоятельно регулировать процесс работы установки и температурный режим;
• визуально не видимая конструкция, нет сложных и громоздких систем управления;
• легкая и доступная установка даже для неопытного мастера;
• возможность осуществлять ремонт;
• не требует особого ухода и контроля;
• высокий результат работы.

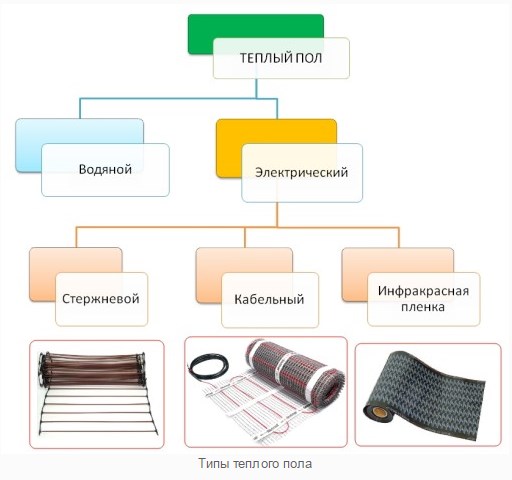

Разновидности теплого пола

Встречается несколько разновидностей теплого пола, отличаются они по виду нагревательной системы, способу сборки и стоимости.  Электрический пол делится на такие типы:

• пленочный инфракрасный пол;
• стержневой тип;
• кабельный тип.

Пленочный инфракрасный пол легок в монтировании и укладка такого варианта пола доступна даже непрофессионалу. Инфракрасная пленка укладывается на основание пола, не требует бетонной стяжки и закрепления на поверхности. Благодаря этому, строительные работы осуществляются за очень незначительный промежуток времени. Такой вариант допустимо использовать под различные варианты основного покрытия:

• доски;
• ламинат;
• паркет;
• линолеум.

Единственным исключением является плитка.

Преимуществом использования такого варианта отопления пола является:

• нагревание происходит очень быстро, равномерно, имеет высокую теплопроводность;
• позволяет экономить на электроэнергии, данный вариант обогрева потребляет электричества меньше, чем другие виды;
• установка такого пола производится за один день, можно переносить и укладывать на новом месте;
• тип соединения позволяет избежать потерь тепла при перегорании отдельного участка;
• инфракрасный вариант обогрева пола полностью безопасен, не бьет током.

Но наряду с достоинствами такого варианта, следует отметить недостатки:

• сложно подключать электричество;
• укладывать элементы необходимо только на идеально ровную поверхность, во избежание повреждения контактов.

В стержневом варианте карбоновые стержни являются элементом нагрева. Крепятся эти элементы к специальной сетке. Таким образов образуется поверхность, собранная в рулоны. Ширина рулонов предлагается от семидесяти сантиметров до полутора метров, а длина около двадцати пяти метров. Тип соединения элементов – параллельный, что позволяет обеспечить качественное функционирование даже при поломке какого — либо из элементов. Укладывается материал на бетонную стяжку и допускается использованием с любым вариантом покрытия пола: ламинат, линолеум, плитка, доски.

Среди достоинств использования этого варианта можно выделить такие:

• отсутствие электромагнитного излучения;
• универсальность применения со всеми видами покрытий пола;
• параллельное соединение дает возможность применять и отрезать материал на любом участке;
• интеллектуальная подача тепла – достигается равномерное прогревание площади, с повышением градусов на более холодных отрезках, и с понижением на более теплых.

Среди недостатков данного варианта подогрева выделяются такие:

• необходимость укладки материала в слой бетона или клея;
• невозможно повторно применять, так как монтируется на постоянное место.

Кабельный тип назван так, потому что в основе теплого пола лежит кабель. По нему проходит ток, который преобразует электороэнергию в тепло. Как подвид, кабель может быть:

• одножилковый;
• двужилковый;
• «интеллектуальный» двужилковый.

Преимуществом такого варианта утепления является:

• невысокая стоимость;
• возможность регулировать мощность в зависимости от температуры в помещении;
• равномерный прогрев воздуха;
• стяжка функционирует по типу накопительной домашней печи;
• экономный расход электроэнергии.

К недостаткам можно отнести следующие моменты:

• медленный нагрев по причине первоочередности нагрева бетона;
• потребность делать бетонную стяжку;
• на такой пол недопустимо ставить тяжелую мебель, по причине того, что под нею остаются темные следы, результат перегрева.

Установка теплого пола

Из – за разнообразия существующих вариантов пола с подогревом, варьируются и особенности его сборки:

• укладывание пола в ряд стяжки, накрытие финишным материалом;
• укладывание системы обогрева сверху стяжки под плитку;
• укладывание под материал.

Первый описанный способ предполагает установку теплых полов кабельного типа в любым комнатах квартиры или дома, ванной комнате, кухне, лоджии. Под конструкцией располагается защитный материал от протечек воды и материал для утепления.  При наличии теплого помещения под полом, укладывание системы в стяжку и применение утеплителя не обязательно. Слоя специального клейкого состава и напольного материала будет достаточно для защиты нагревательных компонентов.

Устройство электрического теплого пола

При отсутствии в помещении других источников тепла, кроме пола с подогревом, то целесообразно будет использовать кабельный вариант напольного покрытия. Его мощность будет позволять прогревать помещение. Пленочный вариант также обладает достаточной мощностью, но этот тип обогрева может применяться в местах с нормальной влажностью.

Для дач, коттеджный домов предпочтительно будет использовать кабельный и стержневой вид теплого пола.

В банях, ванных комнатах из- за повышенной влажности не рекомендуется использовать пленочный вариант пола с подогревом. Но если вы настроены на такой вариант, это исправимо с дополнительным использованием гидроизоляции. Такой вариант заставит потратиться на дополнительную сумму.

Что кабельные, что стержневые полы, не боятся избыточной влажности и это делает их часто используемыми.

Не все типы напольного покрытия совместимы с использованием пола с подогревом. Рассмотрим варианты и результат контакта:

• ковролин – позитивно переносит подогрев, наиболее оптимальный результат при контакте с инфракрасным пленочным теплым полом;
• пластиковая плитка – крайне негативно реагирует на подогрев, приобретает блеклый цвет, желтеет, появляются трещины;
• ламинат – прекрасно переносит подогрев при использовании любого вида подогрева;
• дерево – переносит подогрев нормально, но от перепадов температуры может терять свои свойства, рассыхаться, скрипеть, трескаться;
• линолеум – крайне отрицательно реагирует на подогрев, портится и деформируется;
• кафель, керамогранит – самые некапризные материалы, хорошо переносит любые виды подогрева.

В использовании пола с подогревом существует масса преимуществ. В каждом помещении можно установить электрический пол, необходимо только ответственно подойти к выбору вида подогрева.

Принцип работы электрического теплого пола строится на преобразовании электрической энергии в тепловую, что дает возможность обогревать поверхность пола и помещение.

Электрическое теплое напольное покрытие на кухне позволяет подогревать комнаты при любом покрытии пола. Правила монтирования требуют соблюдения техники безопасности, установки дополнительных приборов, позволяющих заземлять конструкцию.

Электрический теплый пол в частном доме при отсутствии дополнительного отопления требует использования мощной электропроводки. Расход на оплату электроэнергии увеличится, но проживание в комфортных условиях того стоит.

Недостатки электрического теплого пола

Теплые полы помогают решить вопрос с обогревом, помогают создавать комфортные условия для проживания. Но наряду с достоинствами, стоит отметить и недостатки электрического теплого пола:

• использование такого варианта обогрева существенно повышают месячный расход на оплату электроэнергии;
• существует опасность удара током, особенно при намокании поверхности после купания, стирки и подобное;
• необходимо приобрести дополнительные системы защиты – модуль УЗО, сделать надежное заземление;
• оказывается электромагнитное воздействие на человека, что отрицательно влияет на самочувствие человека;
• некоторые виды напольного покрытия страдают от контакта с подогревом;
• установка обогревательной системы напольной поверхности может уменьшить высоту помещения;
• требуется мощный электросчетчик и электропроводка.

Монтаж электрического теплого пола

Для монтирования электрического теплого полового покрытия понадобится материал и инструменты для работы. Можно сгруппировать такой список требующихся предметов:

• конструкция теплого пола;
• соединительные провода;
• терморегулятор;
• крепь;
• температурный датчик;
• система защиты;
• кабель для заземления.

До того, как укладывать элементы системы, следует сделать набросок на черновике. При планировании следует взять во внимание даже расположение мебели, бытовой техники, нагревательный систем. Эти зоны не должны граничить с нагревательным проводом или пленкой. С учетом всех нюансов на бумаге получится непонятная геометрическая фигура. Учитывая места обхода мебели, быттехники, будет производится монтирование пола с подогревом. Каждая отдельная комната требует независимого регулятора и блока питания.

Электрический теплый пол своими руками

Обязательно до укладки провода необходимо протестировать его сопротивление и сравнить с показателями паспорта. Допускается расхождение в десять процентов. Монтаж производится двумя путями:

• прикрепление к армирующей сетке;
• специальными крепежными лентами.

В бане, ванной комнате, в прачечной установка теплого пола требует соблюдения правил безопасности: обязательна установка модуля УЗО и заземления. Не стоит экономить время и деньги при проведении таких работ.

Место присоединения кабеля нагревания и проводки следует отметить и запомнить. При возникновении ситуаций, требующих ремонта пола, это поможет быстро добраться до нужного места и осуществить ремонтные работы.

После размещения системы, следует еще раз проверить правильность соединения, работу конструкции. Каждый нюанс необходимо проверить, чтобы потом легко было контролировать работу пола и осуществлять ремонт в случае необходимости.

Монтирование электрического пола собственноручно в жилых помещениях или хозяйственных постройках реальна. Если вы новичок и никогда ничем подобным не занимались, посмотрите видео о том, как установить электрический пол своими руками, в котором подробно рассказано, какие виды теплого пола существуют, как проводить работы по установке, какие основные требования к проведению работ. Результат собственноручно смонтированного пола подарит прекрасный результат и позволит наслаждаться результатом своего труда долгое время.
