Шашлычных дел мастера могут приготовить это блюдо даже посреди глухого леса без единого приспособления для этого. Но все же гораздо приятнее и удобнее использовать для приготовления пищи на природе надежные, проверенные и прочные устройства. Но чаще всего этот процесс происходит с участием мангалов.

Особенности

Самым распространенным шашлычным приспособлением является металлический мангал.

Вот в чем его основные преимущества.

Простота. Чаще всего мангал представляет собой короб с ножками, внутрь которого засыпаются дрова или угли, разводится огонь, а сверху кладутся шампура с мясом или решетка с овощами.

Мобильность. Некоторые металлические модели могут использоваться где угодно: на грунте, на бетонной площадке, на терассе и даже на песчаном пляже.
Функциональность. Даже самые простые изобретения можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сетки. Можно соорудить конструкцию с крышей или с дополнительными полочками.

Безопасность. Металл не горит, не плавится и не создает очагов возгорания. И это большой плюс.
Экономичность. Даже при отсутствии необходимого материала и желания изготовить мангал из металла самостоятельно вы потратите на его приобретение небольшое количество денежных средств.

К минусам же можно отнести не всегда эстетичный внешний вид и недолговечность некоторых моделей. Однако все эти нюансы устраняются и регулируются индивидуально под каждого пользователя и под каждый случай.

Уникальная особенность металлических мангалов заключается в том, что их можно с легкостью сделать самостоятельно.

Для этого не нужно иметь каких-либо особых знаний или навыков. Необходимо лишь определиться с моделью и материалами, прислушаться к советам профессионалов или просто людей сведущих, а также быть уверенным в том, что ваш замысел реализуется на все 100.

Устройство и принцип работы

Начиная рассматривать устройство снизу вверх, обязательно нужно обратить внимание на ножки. Как правило, это четыре металлических уголка, заостренных книзу, чтобы их можно было воткнуть в землю. Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садоводческих же магазинах вам, скорее всего, попадутся стандартные универсальные модели длинной от 80 до 120 см. В качестве этого элемента иногда выбираются металлические арматурные пруты, некоторые умельцы прибегают к кованому исполнению основания мангала.

Встречаются и уникальные самодельные конструкции, установленные на нижнюю железную часть швейных машинок, непригодных к использованию столиков и прочее. В ход идет практически все, что устойчиво держится на любой поверхности и способно выдержать массу металлического короба и его содержимого в процессе приготовления пищи на огне.

Стальной короб, который состоит из четырех боковин и днища, представляет основу мангальной конструкции. Зачастую нижнюю часть этой коробки делают усиленной, чтобы увеличить срок эксплуатации всего сооружения. Боковые стенки обязательно перфорируют, чтобы жар не скапливался в одном месте и происходила циркуляция воздуха. Таким образом, создается своеобразное поддувало, как в печках.

На верхних краях длинных сторон металлического короба делаются углубления, в которые потом очень удобно вкладываются шампура. Это позволяет минимизировать движение мини-вертелов по металлу.

Принцип работы таких мангалов известен каждому. На дно металлического короба выкладываются угли или поленья дров, разжигается костер. Когда огонь поутихнет, а в мангале останутся только угольки, зола и жар от них, на конструкцию стройными рядами выкладываются шампура с заранее подготовленным мясом или овощами. Жар в очаге поддерживается подручными средствами, которые создают мощный поток воздуха внутрь конструкции, но не разводят заново огонь на пепелище.

Виды конструкций

Что же касается различных конструкций, которые предполагают комфортное приготовление шашлыка, то здесь следует разобраться вначале с основными видами металлических мангалов.

Всего их четыре вида.

Одноразовый. Мангал на скорую руку. В ход идет все, что можно найти поблизости – от жестяных банок до двух П-образных металлических профилей.
Стационарный. Вторая ступень в эволюции металлических мангалов. Простой, экономичный, устойчивый. Можно использовать как на открытом воздухе, так и под навесом. При необходимости можно дополнить крышей, вытяжкой (или даже дымоходом), подставкой для кастрюль и двойным дном.

Разборный. Отличается от стационарного способом крепления элементов мангала друг к другу. В первом все места соединений точечно свариваются. Во втором прикручиваются металлическими болтами или шарнирами, что и позволяет его разобрать на время, когда он не будет использоваться.

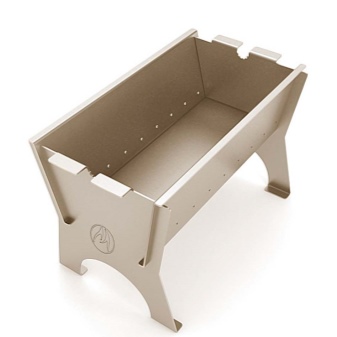

Складной. Оригинальные модели мобильных мангалов из металла, которые очень удобно хранить прямо в багажнике автомобиля на случай внезапного выезда на природу. Они представляют собой чемоданчики, внутрь которых можно сложить шампуры и ножки раскладной металлической конструкции.

Каждая из модификаций имеет как положительные стороны, так и недостатки. Изготавливая металлический мангал своими руками, вы берете на себя ответственность за его дизайн и эксплуатацию. И это вам на руку.

Решившись на этот ответственный шаг, вы можете запланировать наличие коптильни или решетки для барбекю.

Некоторые проекты включают в общую конструкцию мангала еще и крышку. Накрыв шашлычницу, вы можете добиться скорейшего приготовления своего блюда и быть уверенным, что все самые ценные и полезные свойства и витамины сохранятся в нем.

Чтобы внутри металлического короба мангала происходила правильная циркуляция воздуха, прорези, именуемые поддувалом, лучше делать внизу боковин конструкции. В днище проделываются специальные отверстия диаметром 10-12 мм, чтобы кислород, входящий в эти отверстия, перегорал, обогащая тем самым мясо над огнем.

Для ножек мангалов иногда с легкостью используются металлические пруты или даже трубы. Главное, правильно обрезать, сварить или скрепить с основной конструкцией.

Народные умельцы делают металлические мангалы практически из воздуха.

Так, бывают варианты из бочки, газового баллона и даже из барабана стиральной машинки-автомат.

Чертежи и размеры

Прежде чем приступить к производственному процессу, стоит определиться с моделью, размерами, материалом. Следующим этапом будет создание небольшого, но правильного плана-проекта, в котором нужно отобразить все нюансы и необходимые цифры. На эскизе нужно схематично изобразить будущую конструкцию.

Рассмотрим основные составляющие и инструменты, которые понадобятся для работы.

Лист металла либо его кусочки. Толщина материала, по рекомендациям профессионалов, колеблется от 3 до 5-7 мм. Конечно, чем этот показатель больше, тем дольше будет и срок эксплуатации самой металлической конструкции. Удобно в этом случае производить изготовление конструкции сборного типа, когда днище можно сделать поплотнее, а стенки – потоньше.
Металлические уголки или профильные трубы. Первые подойдут как для устройства ножек мангала, так и для усиления тонкостенных боков короба. Трубы же годятся только для создания двух пар ног, на которых вся конструкция будет стоять.

Болгарка с дисками по металлу.
Дрель для просверливания вентиляционных отверстий или отверстий под крепления.
Сварочный аппарат, если вы решили изготовить стационарный мангал из одного или нескольких листов металла.

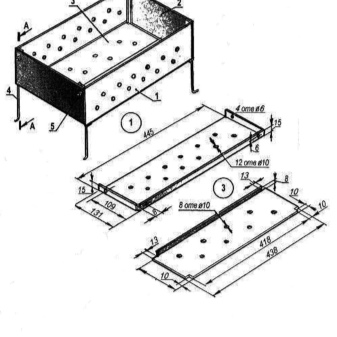

Основные размеры стандартного стационарного мангала из металла указаны на схеме. Но чтобы сделать свои измерения, нужно понимать, почему выбраны именно такие цифры. Ширина короба всегда ориентирована на длину шампуров за минусом 8-10 см. В среднем, это будет где-то около 30 см.

Длина зависит от количества шампуров, которые одновременно будут задействованы в приготовлении шашлыков. Здесь учитывается также и расстояние от одного полуфабриката до другого, ведь они не должны плотно прилегать друг к другу. Так, за основу берется цифра – 10 см на один нанизанный шампур.

Глубина металлического короба мангала рассчитывается четко и имеет параметры 20-25 см. Этого расстояния достаточно для того, чтобы поджарить мясо, но не сжечь его. Если глубину сделать больше 25 см, увеличится расход топлива и время приготовления шашлыка.

Существуют также оригинальные мини-модели, все размеры которых придется урезать, в зависимости от уменьшения самого макета.

Они, как правило, имеют коротенькие ножки и располагаются близко к земле. Но даже такие конструкции выглядят красиво и практично благодаря системному и внимательному подходу к изготовлению и сборке.

Пошаговая инструкция изготовления

Стоит разобраться в поэтапном процессе создания стационарных металлических мангалов своими руками.

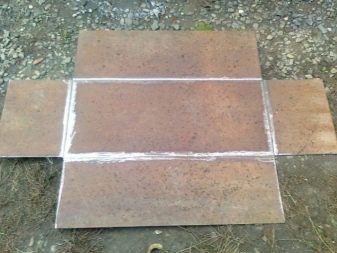

Первый шаг – разметка. На цельном листе металла расчерчиваем силуэт будущей конструкции в разобранном состоянии. У вас должен получится крест.

Вторым этапом вырезаем при помощи болгарки начерченную фигуру. Далее вам понадобится согнуть все стороны и сварить их между собой. Короб готов.

Затем сверлим отверстия в днище для воздуха и прорезаем поддувала в стенках короба. Здесь также важно соблюдать определенную систему. Дырочки обязательно должны быть примерно на одинаковом расстоянии друг от друга и от краев короба. Ориентировочно – около 60 мм в одном ряду.

Учитывая, что отверстия располагаются в шахматном порядке, то расстояние от нижнего до верхнего – всего 30 мм. Это необходимо для того, чтобы кислород входил в мангал равномерно.

Следующим шагом является нарезание пазов для устойчивой фиксации шампуров на мангале. Располагаются эти «зубчики» в верхней стороне длинных боковин конструкции. Изготовление и крепеж ножек планируется произвести в последнюю очередь.

Стационарный металлический мангал готов. Можно приделать к нему дополнительные ручки (для удобства перемещения с места на место), крючки, решетки и даже колесики для транспортировки.

Разборный железный мангал для дачи сделать самому можно.

Вся работа осуществляется в четыре этапа.

Разметка и вырезание стенок и днища. Все элементы необходимо расчертить с учетом припуска на загибаемые швы.
Проделываем поддувала и воздуховоды в стенах и днище.
На припусках, оставленных при разрезании элементов, делаются отверстия для крепления их друг к другу.
Ножки также будут крепиться без помощи сварки. Здесь подойдет металлический уголок, который прикрутится к коробу огнеупорными шурупами или саморезами. Также отличной идеей будет использование трубок, на которых необходимо сделать резьбу, а к конструкции приварить болты и вкрутить в них трубки-ножки.

Самодельный разборный мангал из железа можно использовать по назначению сразу же после завершения всех работ.

После приготовления пищи его легко сложить и убрать в сарай или гараж. Он не займет много места и не будет мешаться.

Походный «чемоданчик» также легко изготавливается в домашних условиях. Для этого необходимо выполнить чертеж на металлическом листе, где к каждой стороне добавляется по 4 см. На длинных сторонах делаются отверстия. Днище и стенки скрепляются между собой дверными навесами. Ко дну привариваются болты для крепления ножек. Дополняем конструкцию крючком с петлей, чтобы мангал сам не разложился. Привариваем к боку ручку, чтобы удобно носить металлический «чемоданчик», даже если вы едете на природу на общественном транспорте.

Изготовить оригинальную шашлычницу из подручных материалов проще простого. Самыми популярными проектами на сегодня признаны мангал из металлической бочки, из газового баллона и барабана стиральной машинки.

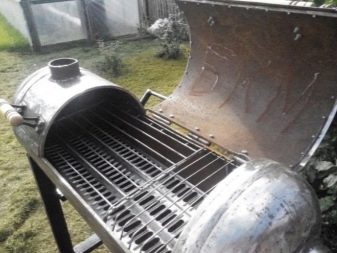

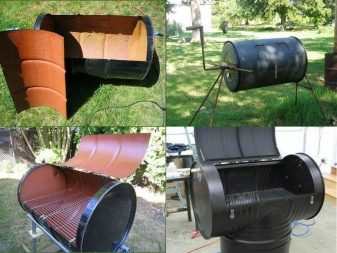

Конструкция из бочки может сочетать в себе сразу две функции: шашлычница и коптильня.

Существует как минимум три способа ее изготовления. При первом бочка кладется на бок, верхняя ее часть вырезается, оставляя торцы целыми. Вырезанная крышка крепится к основному телу будущего мангала обычными дверными навесами. К торцам бочки привариваются ножки, например, металлические пруты. У линии срезов верхней части сварочным аппаратом прикрепляются уголки, на которых делаются зазубрины для фиксации шампуров.

Второй вариант обрезки бочки заключается в разделении ее на две части. Выставив основу мангала на ровную поверхность, делаем вертикальный разрез от верхнего торца до нижнего. Процентное соотношение частей может быть разным: от 30/70 до 50/50. Но нижняя должна быть больше или равняться верхней. Далее весь процесс происходит идентично.

Сделать идеальную коптильню также несложно. Но для этого понадобится уже две бочки. Одна станет тумбой-основой для коптильни, внутри которой будет разводиться костер. Вторая разрежется на две части горизонтально и станет самим агрегатом для копчения. На днище этой бочки необходимо уложить опилки. Крышка на протяжении всего процесса должна находиться в закрытом положении.

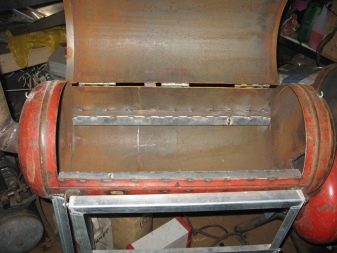

Изготовление металлического мангала из б/у газового баллона схематично очень похожа на такой же процесс у бочки.

Основным нюансом, на который следует обратить внимание, является подготовка использованной емкости к работе.

Баллон должен быть не менее 50 л в объеме, чтобы мангал получился добротным. Следующим шагом будет очистка емкости от остатков газа.

Для этого нужно сделать три действия.

выпустить остатки газа через клапан и перевернуть баллон вверх ногами;
смочить клапан мыльной водой, в случае появления пузырьков или соответствующего запаха газ еще весь не вышел, нужно подождать;
промыть опустошенную емкость.

Для того чтобы осуществить третий шаг максимально безопасно, данную процедуру рекомендовано производить с помощником.

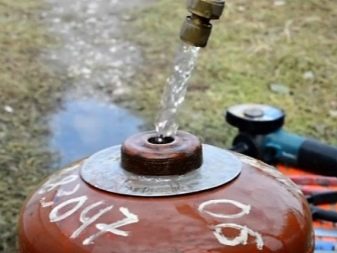

В первую очередь, пока один отпиливает кран болгаркой, другой периодически поливает водой место среза, чтобы искры не попали внутрь и не вступили в реакцию с остатками газового вещества на стенках баллона.

В полученное отверстие вставляют шланг, из которого подается вода под хорошим напором. Пока жидкость поступает внутрь, баллон периодически потряхивают, чтобы хорошо вымыть все стенки. Заливают полную емкость и оставляют на несколько дней. Через отведенный срок воду сливают, но помните, что это уже яд. Чтобы вывести едкий запах газа из баллона, его обжигают внутри перед тем, как приступить к изготовлению из него мангала. Дальнейшие манипуляции выглядят и производятся так же, как и в случае с металлической бочкой.

Оригинальные конструкции мангалов получаются из старых автомобилей. Использовав капот и переднюю часть старого транспортного средства, можно получить отличный жаропрочный и необычный мангал с крышкой.

Самым простым считается мангал, выполненный из подручных средств.

Самый быстрый и долговечный в этой категории – жаровня из барабана стиральной машинки-автомат. Среднее время, необходимое на обработку, составляет 10-15 минут. Главное условие – найти барабан. Его можно использовать полностью, а можно отрезать ненужную часть, если считаете его слишком высоким. Что касается опоры, то удобство данного варианта заключается в том, что его можно поставить прямо на землю, кирпичи или камни. А можно изготовить специально для него ножки из прутьев арматуры. Оба варианта заслуживают внимания. Подбирайте его индивидуально под себя.

Советы по эксплуатации

Одной лишь сборкой составляющих частей металлического мангала обойтись невозможно. Существует целый ряд особенностей в эксплуатации этого устройства, которые необходимо взять на вооружение и выполнять для улучшения его функциональных качеств и эксплуатационных характеристик.

После того, как все работы по изготовлению окончены, необходимо очистить готовый мангал от грязи и ржавчины. Для удаления последней используют шлифовальную машинку или дрель со специальной насадкой.

Внутренние стенки мангала уже в процессе эксплуатации не нужно очищать от нагара. Считается, что именно это придает шашлыкам особый аромат и «здоровье».

Красить металлические конструкции рекомендуют только жаропрочными лакокрасочными материалами. Для наведения красоты осуществляют процесс, который называется воронение.

Происходит он в два этапа:

обезжиривание поверхности;
выдерживание элементов мангала в растворе едкого натра около полутора часов.

Такая обработка не только обеспечит специальную жарозащитную пленку, но и защитит от коррозии металла на все время эксплуатации устройства.

Если в общей конструкции используются деревянные детали, следует уделить особое внимание и их обработке различными антисептическими, влагостойкими и жароотталкивающими средствами.

Место, где планируется расположить мангал, необходимо заранее освободить от сухой травы, веток или прочих легковоспламеняющихся предметов и рядом обязательно установить емкость с песком, которым в случае возгорания очаг будет потушен.

Чтобы едкий дым от костра не мешал готовить и наслаждаться природой, можно самостоятельно соорудить вытяжку для металлического мангала. Изготавливается она из того же материала, что и устройство для приготовления пищи на природе. Она отличается от стандартных мангальных конструкций, устанавливаемых внутри помещения тем, что имеет вид урезанной трубы. Площадь купола вытяжки обычно равна площади самого мангала. Это позволяет максимально сократить выброс дыма за пределы места приготовления. Купол вытяжки приваривается к корпусу мангала. Здесь также важно учитывать массу конструкции, чтобы все вместе стояло устойчиво.

Красивые примеры

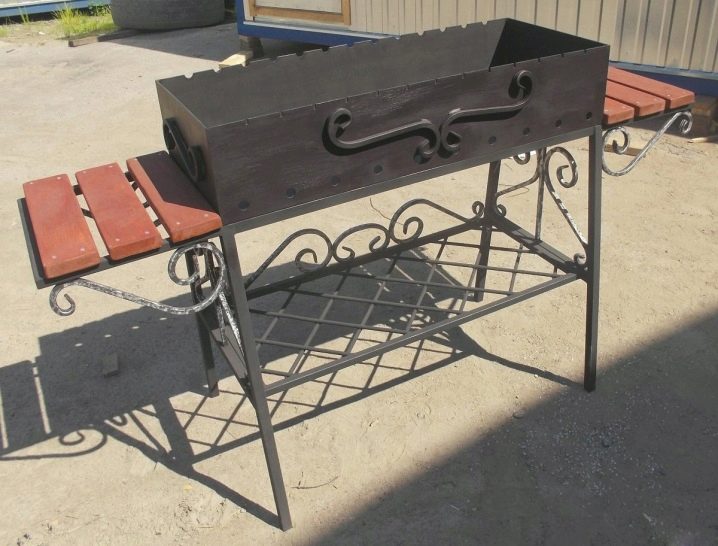

Оригинальный стационарный мангал из металла, выполненный с элементами ковки. При этом кованые части представляют собой столик-подставку под жаровню. Под столиком выделено место для заготовки дров или углей, чтобы не бегать за ними далеко. Такой мангал будет нелегким, но вполне мобильным. То есть переставить его в удобное место или убрать на зиму в сарай не составит особого труда. Кованые изделия о

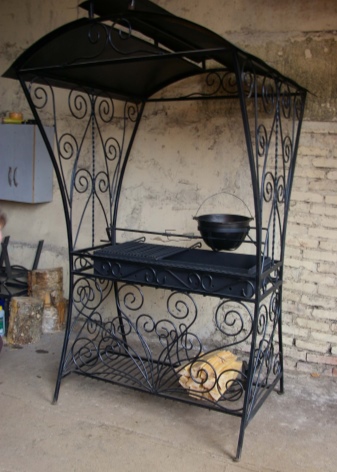

Металлический мангал с крышей позволяет готовить блюда на костре даже при плохой погоде. Если у вас во дворе нет навеса или беседки, а жареного на костре мяса или овощей хочется, этот вариант – отличное решение. К тому же конструкция оснащена подставкой для установки казанка и также удобным местом для размещения топлива.

Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно прикреплены два больших колеса. Имитируя садовую тачку, устройство легко передвигается по вашему участку и прочно и устойчиво становится там, где вам надо.

Такая конфигурация мангалов из металла в форме сапога встречается довольно часто. Она совмещает в себе шашлычницу, барбекюшницу и даже возможность приготовления мяса на вертеле. Удобный столик-решетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.

Складной металлический мангал в упакованном виде напоминает чемодан. Это позволяет брать его с собой куда и когда угодно. По необходимости внутрь можно сложить шампуры и прочие необходимые мелочи. Единственным минусом данной конструкции является высота. Он максимально компактен, а поэтому готовить на нем придется только в положении сидя.

Еще один пример чемоданного мангала, который уже оснащен ножками. Эти дополнительные запчасти удобно складываются внутрь короба, который замыкается специальной застежкой, чтобы ничего не рассыпалось. На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в своей эксплуатации.

Просторный стационарный мангал, выполненный из листа металла с добавлением кованых узоров. Также оснащен устройством для приготовления пищи в казанке, имеет удобный приставной мини-столик и место для дров или посуды под самим коробом.

Оригинальный способ установить трубу-вытяжку над мангалом. Подходит для тех, кто не хочет фиксировать шашлычницу на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде. Здесь учтены уже все нюансы. Некоторые производители даже предлагают лавочки и стульчики в едином стиле.

Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептичного покупателя. Однако цена такой кованой модели может иметь не самую приятную величину. Из особенностей данной конструкции можно отметить наличие крышки на шашлычнице.

Оригинальный очаг получается из передней части автомобиля. Это позволяет не только удивить своих гостей и получить удобное приспособление для приготовления пищи на огне. Благодаря такому нестандартному подходу вы еще и избавляетесь от ненужного транспортного средства, которое только занимало место.

Шикарный кованый мангал в виде домика на колесах, оснащенный крышей и дымоходом, станет истинным украшением вашего участка. Конструкция громоздкая, но она позволяет готовить сразу на большую компанию как на шампурах, так и на сетке барбекю.

Красивых и практичных примеров металлических мангалов можно встретить очень много. Важно помнить обо всех важных средствах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями. Изготавливать металлические мангалы для собственного пользования своими силами и руками – ответственный и творческий процесс, который требует концентрации внимания, осторожности и индивидуального подхода.

О том, как сделать металлический мангал своими руками, смотрите в видео ниже.

stroy-podskazka.ru

100 лучших фото идей 2018 [+чертежи, схемы]

Весенне-летние праздники, цветущие сады, теплая погода — все это связано с релаксацией и расслаблением на природе. По вечерам приусадебный участок дачи или частного дома можно использовать для отдыха в сочетании с ужином, сделанном на открытом воздухе. Очень популярны мангалы из металла. Благодаря им вы можете приготовить очень изысканные блюда. Вам не нужно ограничивать себя жареным мясом, так как вегетарианцы также найдут много идей для удовлетворения своих кулинарных потребностей. Разнообразие металлических мангалов на фото позволят вам увидеть, какие на сегодняшний день существуют жаровни. Таким образом, с наступлением хорошей погоды украсьте свой сад качественной и красивой шашлычницей, пригласите друзей и семью на барбекю, отдохните на лоне природы и наберитесь сил для предстоящей рабочей недели.

Мангалы из металла: фото классических и экстраординарных моделей

Кто не любит шашлык или гриль, приготовленный на свежем воздухе, летним вечером? Это прекрасное время, чтобы расслабиться и провести время с семьей и друзьями на даче. Если у вас есть сад, вы можете установить в нем мангал из металла — стационарный или мобильный, в зависимости от ваших потребностей. Кроме того, не забывайте о различных аксессуарах и расходных материалах, таких как веник с лопаткой и уголь с дровами. Современные садовые мангалы из металла отличаются не только разнообразными формами, но и долговечностью. Хорошим дополнением к блюдам на гриле могут быть деликатесы, подаваемые из вашей собственной коптильни или непосредственно из очага. Познакомьтесь с огромным разнообразием металлических жаровен в фото-галерее.

Мангалы с крышей из металла

Популярные угольные решетки можно купить за небольшую сумму. Это больше всего подходит тем людям, которые нуждаются в переносном барбекю, прежде чем строить стационарный. Печи портативных устройств обычно изготавливаются из толстого стального листа, покрытого огнестойкой краской, а решетки выполнены из нержавеющей стали. Вы также можете купить почти нерушимые чугунные решетки. Все больше угольных жаровен имеют крышку, которая сокращает время жарки и защищает продукты от высыхания. Благодаря этому уголь не воспламеняется открытым пламенем, но он эффективно горит, что более полезно для здоровья едоков и вкуса готовых блюд.

Размеры мангала из металла: какой вариант выбрать?

Гурманы подчеркивают, что запах и вкус жареной пищи на мангале с дымком несравним ни с чем другим. Чтобы выбрать жаровню, которая наилучшим образом соответствует вашим потребностям, рассмотрите сначала особенности вашего времяпровождения на пикнике. Как часто вы будете готовить пищу на открытом воздухе? Сколько людей будет есть? Следует обращать внимания не только на дизайн, но и на размеры мангала. Если вы не планируете строить садовый камин, просто купите портативный гриль, учитывая то, сколько места вы можем выделить в складских помещениях для хранения железной конструкции для жарки в межсезонье. Само устройство должно легко собираться и разбираться. Качественный мангал легко чистить, а его ручки не нагреваются.

Оптимальная длина, ширина и глубина мангала

При выборе размера мангала учитывайте, сколько человек в среднем будет пользоваться данной конструкцией. Так, от длины зависит количество помещаемых шампуров одновременно. Например, самым востребованным вариантом является метровая длина, потому что на подобной жаровне поместится легко десяток шампуров. Ширина должна быть приблизительно тридцать сантиметров. Шесть-восемь кусочков на шампуре легко вместить на ширине конструкции до 25 сантиметров. Если выбирать более тридцати сантиметров, то много тепла будет уходить в воздух, понижая функциональность мангала. Оптимальная глубина — это пятнадцать сантиметров, так как при этом дрова нормально укладываются относительно шампуров. Можно выбрать конструкцию глубже, но тогда расход горючего материала будет больше.

Советы для установки мангала из металла

Эффективность ис

topdizz.com

Чертежи мангалов из металла: фото

Мангал – удобное и полезное кулинарное оборудование для готовки на жару. Это функциональное изобретение позволяет готовить разную пищу, применяя натуральный жар от углей. Несмотря на то, что изначально оно изготавливалось в качестве универсального инструмента для готовки, сегодня мангал – это основа для приготовления мяса и шашлыка. Вокруг него проводятся выезды на дачу и природу, провожая осень, встречая приход весны и отмечая лето. И ниже мы предоставим чертежи мангалов из металла, их фото и видео по технологии изготовления мангалов разных конструкций.

Содержание материала

Покупка мангала – дорогостоящее приобретение. Простая металлическая конструкция иногда стоит большие суммы, не оправдываясь качеством или его внешним видом. Поэтому намного лучше сделать мангал своими руками, используя чертежи, качественный металл, а также свои навыки.

Основа мангала

Мангал – это удобный инструмент приготовления пищи на жару. Он отличается весьма прочной конструкцией, но все ее особенности состоят в нюансах. Именно они позволяют быстро и легко готовить шашлыки и прочие блюда, предоставляя достаточное количество жара для кулинарии.

Среди основных преимуществ мангала стоит выделить следующие:

подходящие размеры;
отверстия для воздуха;
глубину;
выемки для шампуров.

Несмотря на то, что некоторые из них являются очевидными, все они требуются для качественной готовки. Что касается глубины мангала, то она позволяет набираться достаточному количеству жара и размещению мяса на такой высоте, где оно будет готовиться, но не гореть. Таким образом, Вы сможете положить необходимое количество древесины.

Отверстия для воздуха – особенно важный нюанс этих конструкций. Ведь именно из-за них мясо, которое приготовлено на мангале, сильно отличается от другого способа готовки на природе. Регулярный приток воздуха позволяет сохранить температуру и жар углей, в полной мере используя весь потенциал.

Внимание! Еще один нюанс мангала – поддон. Он исключает падение углей через специальные вентиляционные отверстия в дно и способствует частичной регулировке воздуха.

Для дальнейшего использования конструкции подбор размеров является крайне важным. Ведь готовка происходит на решетке или шампурах, поэтому нужно отталкиваться на ее средние размеры. Мангал должен быть широким, что позволяет разместить всю длину шампура и должен давать необходимое количества жара, допускать размещение больше восьми порций мяса.

И последний нюанс – изготовление выемок для шампуров. Они позволяют разместить мясо в любой позиции, равномерно обжаривания его с разных сторон. Этот подход отыгрывает большую роль в приготовлении ароматного и сочного шашлыка без пригорания.

Но эти моменты всегда варьируются в зависимости от типа мангала.

Определяемся с видом мангала: чертежи, фото

Сразу стоит сказать, что разновидности таких конструкций многочисленные. Ведь каждый хочет найти оптимальный вариант, где готовить мясо и прочие продукты на жару. Сегодня выделяют следующие типы мангала:

Обычный.

Обычный мангал имеет квадратную конструкцию. Хотя и имеют большой вес, могут переноситься. Часто он имеет съемные ножки.

Разборный.

Легкий и небольшой разборный вариант, который Вы сможете возить в автомобиле. Он удобнее и проще, а также подходит для походов в лес.

Стационарный.

Мощный мангал, созданный из металла. В основе могут лежать кирпичные блоки, обеспечивающие высокую надежность. Нередко такие мангалы могут дополняться стальными декорациями.

Выбор типа мангала очень ответственный при его самостоятельной постройке. Таким образом, Вы сможете определиться с задачами и выбрать лучший вариант. Однако рекомендуется выбирать обычный тип как самый универсальный выбор для дачников.

Внимание! Мангалы могут иметь разную форму. Отмечают круглые, прямоугольные, загнутые и другие типы, готовка на которых может несколько отличаться.

Чертежи мангалов из металла: фото разных типов

Перед тем как сделать соответствующие чертежи и выбрать размеры для будущего мангала, для постройки необходимо выбрать оптимальный вариант, который используется чаще всего. Нужно подбирать соответствующую ширину и высоту конструкции, и подходящую длину ножек. Чертеж обычного мангала предоставляется так:

Размеры, которые указаны в миллиметрах. На нем хорошо заметно, что общая высота мангала при длине ножек в 70 см и при длине 95 см. При этом глубина мангала будет составлять 25 см, что выступает оптимальным расстоянием от жара до шампуров.

Ширина мангала – 28 см, что несколько ниже среднего размера шампура. Длина составляет 54 см, нужно для равномерного распределения 9 порций над жаром.

Верхняя часть конструкции оборудована зазорами для шампуров. Так, можно равномерно распределить мясо и свободно фиксировать его при вращении, обеспечивая равномерную прожарку. Причем расстояние между зазорами должно быть в 6 см. Необходимо оставить место между крайними стенками и зазорами, чтобы мясо не касалось их, а также не пригорало.

Прекрасная продуваемость – важный нюанс. Здесь он достигается в результате отверстий диаметром 12-15 мм, находящийся на боковых стенках. Отверстия находятся в нижней части листа металла в шахматном порядке. Они не нужны на передних боковых стенках.

Внимание! Представленная конструкция не подразумевает наличие поддона и отверстий на дне мангала. Это Вы легко исправите, приварив к днищу или ножкам небольшие уголки и выбрав соответствующий лист металла.

Как выполнить подготовку элементов будущей конструкции?

В качестве основы для мангала выступают металлические листы. Мы не рекомендуем использовать другие материалы, так как мангал обеспечивает достаточную стойкость конструкции к компактности и жару. Толщина металла должна составлять примерно 2-3 мм. Для работы Вам потребуются:

Два листа металла размерами 280х250 мм и 240х250 мм.
Один лист металла 540х280 мм.
Уголки длиной в 700 мм и четыре металлические трубы.
Сварочный аппарат.
Дрель.
Рулетка.
Пила по металлу или болгарка.

Большинство людей отдают предпочтение другому варианту сборки. Разные листы можно заменить большим металлическим полотном. Сделав надрезы, Вы сможете соединить конструкцию с незначительным количеством сварных швов. Таким образом, она получится более надежной.

Важно учитывать и дополнительные элементы, если конструкция отличается от приведенной выше. Ее можно дополнить поддоном, ручками для переноски, выемками для ножек и прочими деталями.

Прежде всего, нужно выполнить предварительную разметку. Отмечаются места сварки и крепежа, создаются специальные зазоры. Для этого применяется пила или болгарка. На этом этапе также создаются воздушные отверстия.

Внимание! Часто такую конструкцию изготавливают на арматурных ножках. Они ненадежные, так как конструкция будет шататься даже при незначительных нагрузках. Поэтому лучше заменить их на уголки.

Как выполнить сварку мангала своими руками

Сварка – лучшее решения для мангала. Она способна переносить высокие перепады температуры и эффективное крепление болтами. Для этого применяйте сварочный аппарат, независимо от его типа. Затем конструкция поочередно фиксируется, и выполняется приварка по углам.

Внимание! Для более удобной сварки стоит использовать по бортам металлические уголки. Также они могут увеличить надежность швов, а также существенно утяжелить конструкцию.

Затем идет приваривание ручек и ножек. Они фиксируются по бортам (уголки) или ко дну конструкции (трубы). Нужно их надежно приварить, так как сам по себе мангал будет довольно тяжелым.

Внимание! Для фиксации ножек можно использовать не сварочный аппарат, а разборные элементы. Съемные ножки существенно уменьшат габариты мангала при его хранении.

По завершению работ нужно зашлифовать швы, а также проверить всю конструкцию на надежность.

Металлические мангалы с навесом: чертежи

Чтобы приготовить шашлыки при непогоде, можно использовать специальную конструкцию мангала. Это позволяет скрыть жар и мясо от осадков, но сама по себе такая конструкция непростая. Здесь предлагается два варианта действий:

установка навеса непосредственно на мангал;

установка дополнительного навеса, который не относится к мангалу.

Последний вариант будет более рациональным, так как он позволяет скрыть не только шашлыки, но и человека, который следит за их приготовлением. Первый вариант требует дополнительных расходов, так как основа должна выдерживать нагрузку от навеса.

При этом конструкцию советуем крепить на металлические углы. Это самый лучший вариант, так как он облегчает его сборку. Полотном для навеса чаще всего выступает профнастил. Он огнеупорный, никак не реагирует на перепады температур и отличается невысоким весом, что важно для облегченной конструкции.

Сборка навеса мало чем отличается от обычной, и требуется только защита огня и грамотное расположение основы. Таким образом, Вы сможете спокойно готовить еду, не переживая за то, что можете зацепиться за арматуру.

Стоит отметить, что мангал из металла с навесом – это сложный вариант, который под силу опытным сварщикам. Здесь важно создать надежную конструкцию, вес которой будет равномерно распределен на основание. Для стационарных мангалов такой навес сделать намного проще, так как для них можно устроить несущий фундамет.

Конструкция с навесом может декорироваться металлическими элементами, как это Вы можете заметить на фото. Это не просто улучшит внешний вид, но и сделает навес более устойчивым и надежным.

Внимание! Если крыша установлена низко, оборудуйте ее специальным воздуховодом.

Покраска готового изделия

Важным вопросом в изготовлении мангала является покраска. Без нее нельзя обойтись, так как металл, используемый в конструкции, подвергается ржавчине, а пепел и сажа не улучшают ее внешний вид.

Для покраски применяются специальные составы, к которым предъявляются следующие требования:

жаростойкость;
устойчивость к перепадам температур;
отсутствие вредных испарений.

Этим требованиям соответствуют такие покрытия:

кремний-органические эмали;

термостойкие краски различного назначения.

Нельзя не отметить то, что покраска мангала своими руками – довольно сложный и ответственный процесс. Они нуждаются в специальном обжиге, после чего и получают свои свойства. Предлагается еще один вариант – оксидирование. Он достаточно затратный в исполнении, но сделать его своими руками возможно.

Лучше выбирать черный цвет для краски. Поскольку рядом будет много пепла и сажи, остальные покрытия быстро мараются. На таком цвете налет будет абсолютно незаметен.

Внимание! Покраску стоит выполнять только снаружи. Внутри покрытие достаточно быстро слезает в результате высокого жара, да и никакого смысла в этом нет.

Сделать мангал своими руками достаточно просто. Для этого Вам потребуется лист металла, сварочный аппарат и желание. Однако стоит придерживаться плана и схемы, так как в дальнейшем любые отклонения могут отобразиться на удобстве его использования. Но материалы нашего сайта «Ремонтик», среди которых особенно полезными будут чертежи металлических мангалов и их фото, а также видео по изготовлению, позволят справиться с этой задачей.

Возможно Вам будет также интерестно:

remontik.org

Мангалы из металла своими руками. Размеры, фото готовых изделий

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Незаменимыми помощниками в частном доме или на дачном участке являются мангалы из металла своими руками. Размеры, фото законченных жаровен, приведенные в этой статье, помогут справиться с их обустройством самостоятельно. Подобные изделия довольно часто используются при проведении праздников на природе, однако чтобы понять, какое устройство необходимо, нужно разобраться в их разновидностях. Готовый чертеж мангала из металла с размером короба и опор можно использовать в работе как образец.

Металлический мангал с коваными элементами

Разновидности мангалов

Самый простой вариант мангала из металла своими руками размеры, фото которого приведены ниже, представляет собой обыкновенный прямоугольный «аквариум» на ножках. В его основание засыпаются угли, за счет которых и создается жар. Однако существует множество современных образцов, принципиально отличающихся от стандартного. Они более усовершенствованы и красивы.

Размеры стандартного мангала на ножках

Можно выделить несколько вариантов исполнения мангалов:

стационарный. Довольно массивная конструкция, чаще всего устанавливаемая на жесткое основание. Металлические мангалы могут стать интересным и в то же время красивым элементом дизайна участка. Тому в подтверждение и фото мангалов с коптильней из металла своими руками (чертежи таких моделей можно найти в интернете). Современные умельцы предложат различные формы подобных изделий, из которых можно будет выбрать оригинальный вариант для домашнего использования. Он прослужит долгие годы;

Стационарный кованый мангал

переносной. Основным отличием таких конструкций является их компактность и разборность. Они значительно меньше по весу, чем их стационарные собратья, и могут легко поместиться в багажнике автомобиля. Единственным минусом портативных изделий можно считать недолговечность. Их изготавливают из более тонких металлических листов, чтобы уменьшить общую массу. Слишком тонкий материал часто деформируется и прогорает;

Примеры переносных мангалов из металла

передвижной. Обычно это довольно крупные конструкции, часто неразборного типа, дополнительно оборудованные колесиками для удобства перемещения по участку. Часто украшают коваными элементами такие мангалы из металла своими руками. Размеры, фото таких изделий довольно разнообразны и среди большого набора вариантов можно выбрать самый подходящий.

Передвижной мангал-барбекю с колесами

Отдельно стоит отметить электрический мангал. Для удобства пользователей в нем предусмотрено автоматическое вращение шампуров. На такой жаровне мясо прожаривается равномерно. Существуют и полностью электризованные экземпляры, на которых вместо углей используются нагревающиеся спирали.

Чертеж мангала из бочки с электро-вертелом

Простейший походный мангал из металла своими руками. Фото, чертежи

Самый простой и легкий в изготовлении переносной мангал представляет собой две небольшие стойки в виде буквы «П» из металла, которые втыкают в землю. Естественно, места под угли в нем нет, их располагают на земле непосредственно между стойками.

Статья по теме:

Трубогиб для профильной трубы своими руками. Несколько способов, позволяющих из подручных средств изготовить трубогиб для профильной трубы своими руками. Что такое трубогиб и для каких целей он нужен.

Его минусы:

маленькая высота не позволяет жарить мясо стоя;
открытое пространство – довольно большая потеря жара.

Простейший походный мангал

Такое изделие можно легко взять в пеший поход. Оно занимает мало места и поместится даже в рюкзак. Для его изготовления потребуются два уголка, длина которых будет равна длине мангала, а также четыре металлические стойки и детали для крепления конструкции. Фото мангала из металла демонстрирует простоту такого приспособления.

Полезный совет! Для стандартного мангала обычно используют металлический лист толщиной около 2 мм. Чем больше толщина, тем долговечнее будет конструкция, поэтому некоторые мастера используют металл толщиной 5 мм.

Конструкция простейшего походного мангала

Неразборный мангал из металла своими руками. Чертежи, фото

Несложно собрать стационарный мангал из металла своими руками. Для создания простейшей прямоугольной жаровни потребуется:

Шаг 1: сваривание корпуса и ножек мангала

Предварительно стоит подготовить чертеж будущей конструкции. Здесь нужно предусмотреть высоту готового изделия, его ширину и длину, отметить расстояния между перфорационными прорезями, а также нахождение фасок для шампуров. Стандартное расстояние между вентиляционными щелями в мангале из металла своими руками составляет 7-8 см, их устраивают примерно на таком же расстоянии от дна конструкции. Количество фасок зависит от того, сколько шампуров планируется использовать. Стандартное их число – 8.

Шаг 2: создание дополнительной съемной подставки

Мангалы из металла своими руками: чертежи и фото. Пошаговая инструкция изготовления

Как сделать своими руками мангалы из металла? Чертежи, схемы, фото, видео-материалы, имеющиеся в интернете, могут стать примером для самостоятельного изготовления качественного и долговечного изделия. Размеры мангала из металла выбирают индивидуально, рассчитывая на желаемое количество шампуров в одной закладке:

На металле отмечают границы стенок и дна будущего изделия.
По проведенным линиям разрезают лист.
Перфорационные отверстия выполняются дрелью.
Прорезают фаски на верхних краях длинных стенок.
Все детали соединяются сваркой.
Ножки заостряют снизу, срезав болгаркой угол.
Приваривают стойки к коробу.

Шаг 3: мангал со съемной подставкой сделан своими руками

Полезный совет! Ножки мангала можно выполнить из прутьев. Для этого в верхней их части нарезают резьбу, а ко дну короба приваривают подходящие по размеру гайки. Неплохо справляются с нагрузкой стойки из уголка, соединяемые с основной конструкцией при помощи болтов. Их при необходимости можно открутить.

Шаг: 4 использование мангала для приготовления пищи

Разборные мангалы из металла своими руками. Размеры, фото

Не нужно использовать сварочный аппарат для создания мангала из металла своими руками. Чертежи, фото подобных изделий подскажут, как правильно собрать конструкцию. Оптимальный размер короба будущей конструкции составляет 70х30 см. При разрезании металлического листа оставляют около 4 см на стыки. На стенках выполняют небольшие прорези и сгибают листы таким образом, чтобы можно было состыковать углы и дно конструкции. На каждой детали, в том числе и на ножках, высверливают отверстия под шурупы.

Конструкция разборного мангала

Такой мангал легко собирается и разбирается, поэтому его легко брать с собой на природу. Установка подобной жаровни займет всего несколько минут.

Полезный совет! Если детали конструкции соединить мебельными обвесами, то выполненный своими руками мангал из металла можно будет складывать после окончания готовки.

Металлический мангал с навесом

Оригинальные идеи мангалов

Довольно легко изготовить шашлычницу из обычной металлической бочки. Готовый мангал может быть в двух вариантах: с крышкой и без. Для этого бочку разрезают на две неравные части, меньшая из которых будет служить крышкой. Края полученных металлических форм тщательно зачищают от заусенцев и обрезков. К нижней части, предназначенной для жарки, приваривают ножки из уголков или тонкой трубы. Выполняют вентиляционные прорези, а к краям стенок приваривают небольшие полочки. На них удобно класть решетку для жарки, а также шампура.

Мангал сделанный своими руками из бочки

Верхнюю меньшую часть тоже обваривают по краям уголком, на обе части крепят петли и соединяют конструкцию воедино. Довольно легко сделать коптильню из такого мангала из металла своими руками. Фото, размеры подобных изделий помогут самостоятельно собрать необходимую конструкцию для дома.

Оригинальный мангал-барбекю

Неплохо смотрятся мангалы с элементами ковки. Часто их оборудуют дополнительными приспособлениями:

полками;
подставками;
колесиками.

Кованый мангал в виде кареты

Современные мастера-дизайнеры создают поистине уникальные конструкции для жарки в виде пиратских сундуков, небольших автомобилей или паровозов. Их украшают коваными узорами или цветами. Подобные мангалы станут прекрасными элементами декора любого дачного или придомового участка.

Примеры креативных самодельных мангалов

Защита от коррозии

Любое металлическое изделие необходимо защитить от коррозии. Для окраски обычно используют специализированные составы, устойчивые к большому жару. Существуют и другие способы защиты. Довольно распространенным считается воронение. В результате подобного процесса на металлическом листе появляется совершенно черная пленка, защищающая изделие от высокой температуры.

Мангал из металла своими руками (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

чертежи, инструкция, рекомендации + фото готовых идей

Любую поездку для отдыха на природу или на дачу тяжело представить без таинства готовки шашлыка. Именно приготовление мяса на углях ассоциируется с таким отдыхом, ведь запах костра придает своеобразность данному виду отдыха. Большинство населения считает, что приготовление шашлыка – это чисто мужское занятие. Читайте здесь: Хозблок для дачи.

Вкус шашлыка зависит не только от умения мариновки, но также, конечно, и от инструмента, на котором происходит его приготовление. И данным механизмом является мангал. Ведь вкусный и сытный шашлык залог отличного отдыха на природе.

Главными советами при мариновании мяса являются:

не злоупотребляйте использованием соусов, кисломолочки и майонезов;
используйте естественные продукты для маринада, такие как уксус или вино, лук, зелень, специи.
кусочки для шашлыка нарезайте кубиками с размером сторон не менее 4-5 см.
пользуйтесь «Правильным мангалом». Читайте тут: про навесы.

Краткое содержимое статьи:

Мангал и его характеристики
Его габариты должны позволять расположить шампуры с достаточными пространствами между ними. Ширина мангала должна равняться длине шампуров минус 12-18 см. Длину мангала необходимо рассчитывать из расчета, что на каждый шампур будет приходиться около 8-10 см. Высота над углями не должна составлять более 10 см, а глубина составлять около 20-25 см.
И, конечно, для удобства приготовления необходимо наличие прорезей под шампуры по все его длине. Толщина стенок должна быть достаточно толстой.

Также не нужно во все счищать копоть с внутренней стороны стенок – ведь это придает особенный вкус мясу. Необходимо в боковых стенках ближе к днищу сделать отверстия, способствующие притоку воздуха.
Изготовление мангала
С чего же стоит начать при изготовлении мангала? Предварительно необходимо определиться с типом мангала, который вы хотите смастерить. Размеры мангалов бывают разными в зависимости от потребностей, в результате чего они делятся на стационарные и переносные.
В зависимости от потребности необходимо выбрать материал для изготовления собственноручного мангала. Далее мы рассмотрим все виды мангалов от простых до самых сложных.
Мангал из металла
Самый популярный вид — мангал из листовой стали. Преимуществами такого вида являются дешевизна, простота сборки и минимум трудозатрат.
Для его изготовления можно использовать куски листового металла, стальной баллон или бочку в совокупности с обрезками труб и уголков. А так как велика вероятность того, что данный материал может просто валяться у вас на даче под рукой в виде не нужного хлама, то мангал не потребует от Вас и вовсе никаких финансовых затрат.
Второе преимущество – простота сборки. Каждый человек, умеющий хоть немного пользоваться сваркой без проблем сможет сконструировать и собрать мангал из металла фактически любой сложности. Да при использовании уголков и вовсе можно обойтись без сварки, а использовать для соединения специальные отверстия, болт и гайки.
Также данные мангалы очень мобильны. И самое главное к созданию мангала можно подойти творчески, и вся эта груда хлама станет вашим творческим шедевром, которым вы сможете гордиться.
Недостатками таких мангалов могут являться недостаточно толстые стенки, из-за своей способности быстро прогореть. В итоге будет проявляться ржавчина на стенках и обязательно при сильном нагреве поведет вашу конструкцию.
Изготовление мангала без использования сварки
Изготовить мангал своими руками без сварки возможно двумя вариантами: скрепляя при помощи уголков, болтов и гаек или пазов. Мангал с пазами будет очень полезен на природе ввиду простоты сборки и компактности при перевозке.
До начала сборки необходимо запастись следующими материалами:
листовым материалом в требуемом количестве толщиной 2-4 мм;
металлическими уголками для ножек;
инструментами: дрель, болгарка, тиски, молоток и ножовка по металлу.
Порядок выполнения работ:
необходимо сделать чертежи мангала.
на металле делаем разметку для дна и стенок металла.
согласно разметке, разрезаем металл, используя болгарку или ножовку для металла.
для простоты сборки подогните низ боковых стенок при помощи тисков и молотка.
у длинных стенок аналогичным способом подогнуть и края примыкающие к коротким стенкам.
на боковинах и ножках выполняем пазы для соединения между собой.
на длинных стенках выполняем щели под шампуры (желательно 2 типов 4 см и 7 см). Прорези разной глубины рекомендуется делать для возможности регуляции жара подаваемого на продукт приготовления, путем расположения его ниже или выше над углями.
по низу длинных сторон дрелью делаем отверстия диаметром около 12 мм.
полезно и удобно будет сделать ручки для переноса на более коротких стенках.
и наконец собираем получившуюся конструкцию.

Пример чертежа разборного мангала приведен на фото ниже и в конце статьи в галерее. Это конечно не единственный вариант и множество других вариантов можно найти на просторах интернета.
Изготовление мангала с использованием сварки
Данный метод сборки не имеет особых отличий от без сварочного варианта. Принципиальным отличием является то, что соединение всех деталей между собой осуществляется при помощи сварки. И нет необходимости производить различные загибы, формирование пазов и крепежных отверстий как для разборных.
Сваркой чаще пользуются для более основательных мангалов на даче и турбазах. Для удобства их иногда оборудуют специальными местами для дров, крышей и другими полезными и приятными мелочами.

Также рассмотрим частный случай изготовления – мангал из газового баллона.
Преимуществом такого баллона является:
простота конструирования;
дешевизна;
достаточная толщина стенок;
функциональность;
мобильность.
Недостатки:
нужно использовать только угли для приготовления;
несмотря на мобильность в одного его перенести все равно невозможно.
Особенности изготовления мангала
Прежде всего нужно полностью избавиться от газа в баллоне при помощи вентиля. Для контроля выхода газа необходимо открытый вентиль смочить раствором из мыла. Пока мыльный раствор пузырится значит давление газа внутри баллона еще не достаточное, чтобы приступать к дальнейшим действиям.
После как Вы убедитесь, что давление равно атмосферному необходимо перевернуть баллон, и вылить остававшийся конденсат, залить во краев водой на 2-3 дня. Выливать воду желательно подальше от жилых зданий, в связи с тем, что метан характеризуется резким запахом.
Стадии сборки аналогичны его созданию из листового материала с небольшими отличиями.
Для изготовления нам потребуется:
разводной ключ;
сварочный аппарат;
болгарка;
2-4 петли;
перчатки;
молоток;
заклепки с заклепочным пистолетом;
отвертка;
зубило;
дрель со сверлами от 10 до 14 мм;
металлические трубы для ножек и дымохода;
4 квадрата площадью около 100 см2 под ножки.
Пошаговая инструкция, как сделать мангал из газового баллона:
Распиливание. Пожалуй, это самый важный этап, ведь именно от него зависит эстетический вид будущего изделия. Требуется полностью выкрутить вентиль применив разводной ключ и срезать его болгаркой. Рекомендуется все работы с болгаркой производить при непосредственном поливе водой для исключения возгорания остатков метана.

Сваркой прикрепляем ручки и крышке. Советуем использовать петли, соединения которых основаны на заклепках. А затем приварить петли к баллону. Необходимость сварки петель связаны с влиянием высоких температур, ведь если этого не сделать, то со временем клепки отпадут.
Устанавливаем ножки. Отпиливаем их удобной для вас длины и привариваем их ко дну баллона на равнозначном расстоянии от центра. Незабываем снизу ножек прикрепить металлические пластины, обеспечивающие устойчивость на мягком грунте.
Также существует другой вариант основания. Процесс его создание будет более трудоемким и состоит в следующем. Берется пару полосок металла, изгибаются дугой повторяющей форму баллона и привариваются ножки к её концам. Далее снизу ножки соединяются поперечной планкой. И в завершении создания стоек соединяем их между собой.
Во избежание деформации во время готовки мяса привариваем два уголка внутри его для придачи большой жесткости.
Высверливаем в нижней части сзади около 14-18 отверстий диаметром около 12-18 мм для подачи кислорода, так нужного для горения. А также по краям делаем надпилы используя болгарку.
На месте крупного отверстия, где был удален вентиль, монтируем трубу-дымоход и привариваем.
В данной статье мы уделили особое внимание мангалам из металлов, но многие люди себе делают специальные стационарные мангалы из кирпича. Более подробно об изготовление таких мангалов вы можете найти в сети интернет. Для примера мы приведем ниже фото готовых мангалов из кирпича.

Фото мангала своими руками

Сохраните статью себе на страницу:
Пост опубликован: 20.11
Присоединяйтесь к обсуждению: Copyright © 2019 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1
landshaftdizajn.ru
Мангал из металла своими руками

Мастера шашлычники могут приготовить это блюдо даже посреди глухого леса без единого приспособления для этого. Но все же гораздо приятнее и удобнее использовать для приготовления этого лакомства на природе надежные, проверенные и прочные устройства. Но чаще всего этот процесс происходит с участием мангалов.

Особенности мангалов
Самым распространенным шашлычным приспособлением является металлический мангал.
Вот в чем его основные преимущества.
Простота. Чаще всего мангал представляет собой короб с ножками, внутрь которого засыпаются дрова или угли, разводится огонь, а сверху кладутся шампура с мясом или решетка с овощами.
Мобильность. Некоторые металлические модели могут использоваться где угодно: на грунте, на бетонной площадке, на терассе и даже на песчаном пляже.
Функциональность. Даже самые простые изобретения можно украсить витиеватой ковкой, которая может служить дополнительными крючками для подвешивания шампуров или сетки. Можно соорудить конструкцию с крышей или с дополнительными полочками.

Безопасность. Металл не горит, не плавится и не создает очагов возгорания. И это большой плюс.
Экономичность. Даже при отсутствии необходимого материала и желания изготовить мангал из металла самостоятельно вы потратите на его приобретение небольшое количество денежных средств.

К минусам же можно отнести не всегда эстетичный внешний вид и недолговечность некоторых моделей. Однако все эти нюансы устраняются и регулируются индивидуально под каждого пользователя и под каждый случай.
Уникальная особенность металлических мангалов заключается в том, что их можно с легкостью сделать самостоятельно.

Для этого не нужно иметь каких-либо особых знаний или навыков. Необходимо лишь определиться с моделью и материалами, прислушаться к советам профессионалов или просто людей сведущих, а также быть уверенным в том, что ваш замысел реализуется на все 100.

Начиная рассматривать устройство снизу вверх, обязательно нужно обратить внимание на ножки. Как правило, это четыре металлических уголка, заостренных книзу, чтобы их можно было воткнуть в землю. Высота этого элемента подбирается индивидуально, если изделие изготавливается на заказ. В строительных и садоводческих же магазинах вам, скорее всего, попадутся стандартные универсальные модели длинной от 80 до 120 см. В качестве этого элемента иногда выбираются металлические арматурные пруты, некоторые умельцы прибегают к кованому исполнению основания мангала.

Встречаются и уникальные самодельные конструкции, установленные на нижнюю железную часть швейных машинок, непригодных к использованию столиков и прочее. В ход идет практически все, что устойчиво держится на любой поверхности и способно выдержать массу металлического короба и его содержимого в процессе приготовления пищи на огне.
Стальной короб, который состоит из четырех боковин и днища, представляет основу мангальной конструкции. Зачастую нижнюю часть этой коробки делают усиленной, чтобы увеличить срок эксплуатации всего сооружения. Боковые стенки обязательно перфорируют, чтобы жар не скапливался в одном месте и происходила циркуляция воздуха. Таким образом, создается своеобразное поддувало, как в печках.

На верхних краях длинных сторон металлического короба делаются углубления, в которые потом очень удобно вкладываются шампура. Это позволяет минимизировать движение мини-вертелов по металлу.
Принцип работы таких мангалов известен каждому. На дно металлического короба выкладываются угли или поленья дров, разжигается костер. Когда огонь поутихнет, а в мангале останутся только угольки, зола и жар от них, на конструкцию стройными рядами выкладываются шампура с заранее подготовленным мясом или овощами. Жар в очаге поддерживается подручными средствами, которые создают мощный поток воздуха внутрь конструкции, но не разводят заново огонь на пепелище.

Виды конструкций мангалов
Что же касается различных конструкций, которые предполагают комфортное приготовление шашлыка, то здесь следует разобраться вначале с основными видами металлических мангалов.
Всего их четыре вида.
Одноразовый. Мангал на скорую руку. В ход идет все, что можно найти поблизости – от жестяных банок до двух П-образных металлических профилей.
Стационарный. Вторая ступень в эволюции металлических мангалов. Простой, экономичный, устойчивый. Можно использовать как на открытом воздухе, так и под навесом. При необходимости можно дополнить крышей, вытяжкой (или даже дымоходом), подставкой для кастрюль и двойным дном.

Разборный. Отличается от стационарного способом крепления элементов мангала друг к другу. В первом все места соединений точечно свариваются. Во втором прикручиваются металлическими болтами или шарнирами, что и позволяет его разобрать на время, когда он не будет использоваться.
Складной. Оригинальные модели мобильных мангалов из металла, которые очень удобно хранить прямо в багажнике автомобиля на случай внезапного выезда на природу. Они представляют собой чемоданчики, внутрь которых можно сложить шампуры и ножки раскладной металлической конструкции.

Каждая из модификаций имеет как положительные стороны, так и недостатки. Изготавливая металлический мангал своими руками, вы берете на себя ответственность за его дизайн и эксплуатацию. И это вам на руку.
Решившись на этот ответственный шаг, вы можете запланировать наличие коптильни или решетки для барбекю.

Некоторые проекты включают в общую конструкцию мангала еще и крышку. Накрыв шашлычницу, вы можете добиться скорейшего приготовления своего блюда и быть уверенным, что все самые ценные и полезные свойства и витамины сохранятся в нем.
Чтобы внутри металлического короба мангала происходила правильная циркуляция воздуха, прорези, именуемые поддувалом, лучше делать внизу боковин конструкции. В днище проделываются специальные отверстия диаметром 10-12 мм, чтобы кислород, входящий в эти отверстия, перегорал, обогащая тем самым мясо над огнем.

Для ножек мангалов иногда с легкостью используются металлические пруты или даже трубы. Главное, правильно обрезать, сварить или скрепить с основной конструкцией.
Народные умельцы делают металлические мангалы практически из воздуха.

Так, бывают варианты из бочки, газового баллона и даже из барабана стиральной машинки-автомат.

Чертежи и размеры

Прежде чем приступить к производственному процессу, стоит определиться с моделью, размерами, материалом. Следующим этапом будет создание небольшого, но правильного плана-проекта, в котором нужно отобразить все нюансы и необходимые цифры. На эскизе нужно схематично изобразить будущую конструкцию.

Рассмотрим основные составляющие и инструменты, которые понадобятся для работы.
Лист металла либо его кусочки. Толщина материала, по рекомендациям профессионалов, колеблется от 3 до 5-7 мм. Конечно, чем этот показатель больше, тем дольше будет и срок эксплуатации самой металлической конструкции. Удобно в этом случае производить изготовление конструкции сборного типа, когда днище можно сделать поплотнее, а стенки – потоньше.
Металлические уголки или профильные трубы. Первые подойдут как для устройства ножек мангала, так и для усиления тонкостенных боков короба. Трубы же годятся только для создания двух пар ног, на которых вся конструкция будет стоять.

Болгарка с дисками по металлу.
Дрель для просверливания вентиляционных отверстий или отверстий под крепления.
Сварочный аппарат, если вы решили изготовить стационарный мангал из одного или нескольких листов металла.

Основные размеры стандартного стационарного мангала из металла указаны на схеме. Но чтобы сделать свои измерения, нужно понимать, почему выбраны именно такие цифры. Ширина короба всегда ориентирована на длину шампуров за минусом 8-10 см. В среднем, это будет где-то около 30 см.

Длина зависит от количества шампуров, которые одновременно будут задействованы в приготовлении шашлыков. Здесь учитывается также и расстояние от одного полуфабриката до другого, ведь они не должны плотно прилегать друг к другу. Так, за основу берется цифра – 10 см на один нанизанный шампур.
Глубина металлического короба мангала рассчитывается четко и имеет параметры 20-25 см. Этого расстояния достаточно для того, чтобы поджарить мясо, но не сжечь его. Если глубину сделать больше 25 см, увеличится расход топлива и время приготовления шашлыка.
Существуют также оригинальные мини-модели, все размеры которых придется урезать, в зависимости от уменьшения самого макета.

Они, как правило, имеют коротенькие ножки и располагаются близко к земле. Но даже такие конструкции выглядят красиво и практично благодаря системному и внимательному подходу к изготовлению и сборке.

Пошаговая инструкция изготовления мангала
Стоит разобраться в поэтапном процессе создания стационарных металлических мангалов своими руками.
Первый шаг – разметка. На цельном листе металла расчерчиваем силуэт будущей конструкции в разобранном состоянии. У вас должен получится крест.

Вторым этапом вырезаем при помощи болгарки начерченную фигуру. Далее вам понадобится согнуть все стороны и сварить их между собой. Короб готов.

Затем сверлим отверстия в днище для воздуха и прорезаем поддувала в стенках короба. Здесь также важно соблюдать определенную систему. Дырочки обязательно должны быть примерно на одинаковом расстоянии друг от друга и от краев короба. Ориентировочно – около 60 мм в одном ряду.

Учитывая, что отверстия располагаются в шахматном порядке, то расстояние от нижнего до верхнего – всего 30 мм. Это необходимо для того, чтобы кислород входил в мангал равномерно.

Следующим шагом является нарезание пазов для устойчивой фиксации шампуров на мангале. Располагаются эти «зубчики» в верхней стороне длинных боковин конструкции. Изготовление и крепеж ножек планируется произвести в последнюю очередь.
Стационарный металлический мангал готов. Можно приделать к нему дополнительные ручки (для удобства перемещения с места на место), крючки, решетки и даже колесики для транспортировки.

Разборный железный мангал для дачи сделать самому можно.
Вся работа осуществляется в четыре этапа.
Разметка и вырезание стенок и днища. Все элементы необходимо расчертить с учетом припуска на загибаемые швы.
Проделываем поддувала и воздуховоды в стенах и днище.
На припусках, оставленных при разрезании элементов, делаются отверстия для крепления их друг к другу.
Ножки также будут крепиться без помощи сварки. Здесь подойдет металлический уголок, который прикрутится к коробу огнеупорными шурупами или саморезами. Также отличной идеей будет использование трубок, на которых необходимо сделать резьбу, а к конструкции приварить болты и вкрутить в них трубки-ножки.

Самодельный разборный мангал из железа можно использовать по назначению сразу же после завершения всех работ.
После приготовления пищи его легко сложить и убрать в сарай или гараж. Он не займет много места и не будет мешаться.

Походный «чемоданчик» также легко изготавливается в домашних условиях. Для этого необходимо выполнить чертеж на металлическом листе, где к каждой стороне добавляется по 4 см. На длинных сторонах делаются отверстия. Днище и стенки скрепляются между собой дверными навесами. Ко дну привариваются болты для крепления ножек. Дополняем конструкцию крючком с петлей, чтобы мангал сам не разложился. Привариваем к боку ручку, чтобы удобно носить металлический «чемоданчик», даже если вы едете на природу на общественном транспорте.

Изготовить оригинальную шашлычницу из подручных материалов проще простого. Самыми популярными проектами на сегодня признаны мангал из металлической бочки, из газового баллона и барабана стиральной машинки.
Конструкция из бочки может сочетать в себе сразу две функции: шашлычница и коптильня.

Существует как минимум три способа ее изготовления. При первом бочка кладется на бок, верхняя ее часть вырезается, оставляя торцы целыми. Вырезанная крышка крепится к основному телу будущего мангала обычными дверными навесами. К торцам бочки привариваются ножки, например, металлические пруты. У линии срезов верхней части сварочным аппаратом прикрепляются уголки, на которых делаются зазубрины для фиксации шампуров.

Второй вариант обрезки бочки заключается в разделении ее на две части. Выставив основу мангала на ровную поверхность, делаем вертикальный разрез от верхнего торца до нижнего. Процентное соотношение частей может быть разным: от 30/70 до 50/50. Но нижняя должна быть больше или равняться верхней. Далее весь процесс происходит идентично.
Сделать идеальную коптильню также несложно. Но для этого понадобится уже две бочки. Одна станет тумбой-основой для коптильни, внутри которой будет разводиться костер. Вторая разрежется на две части горизонтально и станет самим агрегатом для копчения. На днище этой бочки необходимо уложить опилки. Крышка на протяжении всего процесса должна находиться в закрытом положении.

Изготовление металлического мангала из б/у газового баллона схематично очень похожа на такой же процесс у бочки.
Основным фактом, на который следует обратить внимание, является подготовка использованной емкости к работе.

Баллон должен быть не менее 50 л в объеме, чтобы мангал получился добротным. Следующим шагом будет очистка емкости от остатков газа.
Для этого нужно сделать три действия.
выпустить остатки газа через клапан и перевернуть баллон вверх ногами;
смочить клапан мыльной водой, в случае появления пузырьков или соответствующего запаха газ еще весь не вышел, нужно подождать;
промыть опустошенную емкость.

Для того чтобы осуществить третий шаг максимально безопасно, данную процедуру рекомендовано производить с помощником.
В первую очередь, пока один отпиливает кран болгаркой, другой периодически поливает водой место среза, чтобы искры не попали внутрь и не вступили в реакцию с остатками газового вещества на стенках баллона.

В полученное отверстие вставляют шланг, из которого подается вода под хорошим напором. Пока жидкость поступает внутрь, баллон периодически потряхивают, чтобы хорошо вымыть все стенки. Заливают полную емкость и оставляют на несколько дней. Через отведенный срок воду сливают, но помните, что это уже яд. Чтобы вывести едкий запах газа из баллона, его обжигают внутри перед тем, как приступить к изготовлению из него мангала. Дальнейшие манипуляции выглядят и производятся так же, как и в случае с металлической бочкой.

Оригинальные конструкции мангалов получаются из старых автомобилей. Использовав капот и переднюю часть старого транспортного средства, можно получить отличный жаропрочный и необычный мангал с крышкой.
Самым простым считается мангал, выполненный из подручных средств.

Самый быстрый и долговечный в этой категории – жаровня из барабана стиральной машинки-автомат. Среднее время, необходимое на обработку, составляет 10-15 минут. Главное условие – найти барабан. Его можно использовать полностью, а можно отрезать ненужную часть, если считаете его слишком высоким. Что касается опоры, то удобство данного варианта заключается в том, что его можно поставить прямо на землю, кирпичи или камни. А можно изготовить специально для него ножки из прутьев арматуры. Оба варианта заслуживают внимания. Подбирайте его индивидуально под себя.

Советы по эксплуатации мангала
Одной лишь сборкой составляющих частей металлического мангала обойтись невозможно. Существует целый ряд особенностей в эксплуатации этого устройства, которые необходимо взять на вооружение и выполнять для улучшения его функциональных качеств и эксплуатационных характеристик.
После того, как все работы по изготовлению окончены, необходимо очистить готовый мангал от грязи и ржавчины. Для удаления последней используют шлифовальную машинку или дрель со специальной насадкой.

Внутренние стенки мангала уже в процессе эксплуатации не нужно очищать от нагара. Считается, что именно это придает шашлыкам особый аромат и «здоровье».

Красить металлические конструкции рекомендуют только жаропрочными лакокрасочными материалами. Для наведения красоты осуществляют процесс, который называется воронение.
Происходит он в два этапа:
обезжиривание поверхности;
выдерживание элементов мангала в растворе едкого натра около полутора часов.

Такая обработка не только обеспечит специальную жарозащитную пленку, но и защитит от коррозии металла на все время эксплуатации устройства.

Если в общей конструкции используются деревянные детали, следует уделить особое внимание и их обработке различными антисептическими, влагостойкими и жароотталкивающими средствами.

Место, где планируется расположить мангал, необходимо заранее освободить от сухой травы, веток или прочих легковоспламеняющихся предметов и рядом обязательно установить емкость с песком, которым в случае возгорания очаг будет потушен. Чтобы едкий дым от костра не мешал готовить и наслаждаться природой, можно самостоятельно соорудить вытяжку для металлического мангала. Изготавливается она из того же материала, что и устройство для приготовления пищи на природе. Она отличается от стандартных мангальных конструкций, устанавливаемых внутри помещения тем, что имеет вид урезанной трубы. Площадь купола вытяжки обычно равна площади самого мангала. Это позволяет максимально сократить выброс дыма за пределы места приготовления. Купол вытяжки приваривается к корпусу мангала. Здесь также важно учитывать массу конструкции, чтобы все вместе стояло устойчиво.

Красивые примеры мангалов
Оригинальный стационарный мангал из металла, выполненный с элементами ковки. При этом кованые части представляют собой столик-подставку под жаровню. Под столиком выделено место для заготовки дров или углей, чтобы не бегать за ними далеко. Такой мангал будет нелегким, но вполне мобильным. То есть переставить его в удобное место или убрать на зиму в сарай не составит особого труда.

Металлический мангал с крышей позволяет готовить блюда на костре даже при плохой погоде. Если у вас во дворе нет навеса или беседки, а жареного на костре мяса или овощей хочется, этот вариант – отличное решение. К тому же конструкция оснащена подставкой для установки казанка и также удобным местом для размещения топлива.
Необычные модели встречаются и среди стационарных мангалов. К ножкам этой конструкции очень удачно прикреплены два больших колеса. Имитируя садовую тачку, устройство легко передвигается по вашему участку и прочно и устойчиво становится там, где вам надо.

Такая конфигурация мангалов из металла в форме сапога встречается довольно часто. Она совмещает в себе шашлычницу, барбекюшницу и даже возможность приготовления мяса на вертеле. Удобный столик-решетка позволяет оптимально расположить все необходимые инструменты и ингредиенты под рукой.
Складной металлический мангал в упакованном виде напоминает чемодан. Это позволяет брать его с собой куда и когда угодно. По необходимости внутрь можно сложить шампуры и прочие необходимые мелочи. Единственным минусом данной конструкции является высота. Он максимально компактен, а поэтому готовить на нем придется только в положении сидя.

Еще один пример чемоданного мангала, который уже оснащен ножками. Эти дополнительные запчасти удобно складываются внутрь короба, который замыкается специальной застежкой, чтобы ничего не рассыпалось. На фото также представлены другие модели складных мангалов, которые также имеют компактные размеры и удобны в своей эксплуатации.

Просторный стационарный мангал, выполненный из листа металла с добавлением кованых узоров. Также оснащен устройством для приготовления пищи в казанке, имеет удобный приставной мини-столик и место для дров или посуды под самим коробом.

Оригинальный способ установить трубу-вытяжку над мангалом. Подходит для тех, кто не хочет фиксировать шашлычницу на одном месте и устанавливать громоздкую вытяжную конструкцию в беседке или на веранде. Здесь учтены уже все нюансы. Некоторые производители даже предлагают лавочки и стульчики в едином стиле.
Сказочный мангал в виде кареты с крышей не оставит равнодушным даже самого скептичного покупателя. Однако цена такой кованой модели может иметь не самую приятную величину. Из особенностей данной конструкции можно отметить наличие крышки на шашлычнице.

Оригинальный очаг получается из передней части автомобиля. Это позволяет не только удивить своих гостей и получить удобное приспособление для приготовления пищи на огне. Благодаря такому нестандартному подходу вы еще и избавляетесь от ненужного транспортного средства, которое только занимало место.
Шикарный кованый мангал в виде домика на колесах, оснащенный крышей и дымоходом, станет истинным украшением вашего участка. Конструкция громоздкая, но она позволяет готовить сразу на большую компанию как на шампурах, так и на сетке барбекю.

Красивых и практичных примеров металлических мангалов можно встретить очень много. Важно помнить обо всех важных средствах безопасности при их использовании, чтобы внешняя эстетика не обернулась неприятностями. Изготавливать металлические мангалы для собственного пользования своими силами и руками – ответственный и творческий процесс, который требует концентрации внимания, осторожности и индивидуального подхода. Рекомендуем очень интересный ресурс, где вы сможете получить много полезных советов по стройке и ремонту.

anekdotsuper.ru
Мангал своими руками из металла: оптимальные размеры, чертежи, фото
Сделать печь для барбекю можно из самых разных материалов. Однако создание мангала своими руками из металла по праву считается лучшим вариантом. Какие варианты металлических барбекюшниц существуют и как сделать такую конструкцию самостоятельно?
Преимущества металлических мангалов
Чем же так хороши мангалы из металла? Монолитную печь для барбекю или кирпичный ее вариант отличается капитальностью — в таком случае конструкцию не нужно будет убирать на зиму, да и выглядит она надежнее, прочнее, долговечнее. Кроме того, печь из камня можно усовершенствовать дополнительными рабочими зонами, которые позволят не только жарить мясо, но и запекать овощи, рыбу, коптить продукты. При этом выглядеть печь будет благородно, она органично впишется в облик любого участка. Стоит ли обращаться к металлу?
В большинстве случаев — определенно, стоит. У капитальных конструкций есть свои плюсы, но и портативность — это далеко не недостаток. Металлический мангал занимает немного места, что хорошо для скромных по площади участков. Установить такую печь можно даже на тесной террасе или в небольшой беседке. Кроме того, даже стационарную ее версию можно перевозить с места на место, хотя и с небольшими неудобствами — а при создании походного складного варианта свой мангал можно будет взять с собой на природу, даже не имея автомобиля.
Есть у создания металлического мангала своими руками и другие преимущества.
Конструкция будет полностью пожаробезопасной. Используемые материалы устойчивы к высоким температурам; если при работе использовались правильные чертежи с указанием достаточных размеров мангала из металла, то даже случайное возгорание окружающих предметов маловероятно.
Небольшие финансовые затраты. В то время, как на кирпичи, бетон или натуральный камень может уйти много денег — по крайней мере, за счет финишной отделки — траты на металл будут мизерными.
Простота работы. Все, что нужно для того, чтобы правильно изготовить мангал из стали — это начальные навыки работы со сварочным аппаратом. Для того, чтобы оптимизировать приток воздуха, понадобится также поработать с дрелью.
Скорость изготовления. Из-за большого количества технологических перерывов использовать мангал, построенный из кирпича или бетона, можно не меньше, чем через месяц. Металлическая же конструкция будет готова к эксплуатации сразу по завершении сборки.
Минусом может стать недостаток эстетичности печи из стали. Однако внешний вид любого мангала зависит только от дизайнера и мастерства изготовителя. Стоит лишь взглянуть на некоторые проекты, чтобы убедиться — и такую конструкцию можно превратить в шедевр.
Варианты конструкций
Прежде чем приступать к работе, необходимо выбрать тип конструкции, в соответствии с которым будет составляться чертеж мангала. Выбор делается на основании ряда характеристик печи:
оптимальные габариты;
условия эксплуатации;
расположение;
режим эксплуатации.
Существует множество конструкций мангалов из металла. Самыми распространенными являются такие модели.
Стационарная. В самом простом варианте представляет собой металлический ящик, поставленный на прямые ножки с подпятниками. Крупные и массивные печи могут устанавливаться на бетонное основание. Возможна установка под крышей веранды или беседки, что позволяет готовить барбекю в любую погоду, независимо от времени года. Устройство стационарного мангала можно дополнить различными приспособлениями, расширяющими его функционал и удобство эксплуатации — например, вытяжкой. Размеры мангала для шашлыка в этом случае, как правило, довольно большие.
Разборная. Отличается тем, что элементы не свариваются друг с другом, а скрепляются болтами. Крепеж должен быть высококачественным, чтобы выдерживать высокие температуры без деформаций. При изготовлении не нужно пользоваться сварочным аппаратом, что делает работу еще более простой. Разборка хороша тем, что позволяет компактно хранить и транспортировать жаровню.
Складная. Они распространены в продаже; своими руками сделать подобную конструкцию сложнее, чем один из вышеописанных вариантов. Складной мангал имеет небольшие размеры, схема его схожа с оной у разборной модели — при переноске торцы ящика и ножки снимаются, боковые же стенки складываются и фиксируются — получается что-то вроде стального чемодана, внутрь которого можно сложить шампуры и решетку для гриля.
Одноразовая. Простейшая емкость, которую можно сделать из жестяных банок, фольги и другого металлического мусора. Цель — огородить место для углей и сделать подставку для шампуров.
Не отдельным типом конструкции, но весьма своеобразным вариантом является изготовление жаровни из заранее подготовленных металлических емкостей — читайте следующие статьи:
Различные стальные приспособления можно использовать и для декора — например, популярно применение кованых частей от швейных машин Zinger в качестве подставки.
Изготовление стационарной жаровни
Основные этапы работы удобнее всего рассмотреть на примере изготовления простого стационарного мангала. Их два: составление чертежа и конструирование печи. Дополнительно можно учесть декорирование (окрашивание) конструкции и создание дополнительных элементов. Как сделать мангал из металла своими руками?
Нужно подготовить:
листы металла толщиной 3 мм — подойдет нержавейка, черная или жаропрочная сталь;
уголки шириной около 30 мм или арматура диаметром 10 мм;
болгарку;
дрель;
сварочный аппарат.
Проектирование
При создании самодельного мангала из металла своими руками размеры можно подбирать любые, в зависимости от особенностей эксплуатации печи. Основной критерий, под который подбираются габариты — это количество мяса, поджариваемого за один раз. Оптимальные размеры мангала таковы.
Ширина — 30 см. Это соответствует длине стандартного шампура, на который помещается 8 кусков мяса.
Длина может быть любой. Подбирается из расчета 10 см на шампур.
Глубина — 20 см. Такого пространства будет достаточно, чтобы угли прогревали мясо, но оно не подгорало.
Общая высота подбирается под рост человека. Спину в процессе готовки лучше не сгибать. Обычно высота делается от 80 до 120 см.
Решив вопрос с размерами, нужно определить, чем покрасить мангал. Краска защитит металл от коррозии, при этом она сама должна быть устойчива к атмосферным воздействиям и высокой температуре. Она не должна выделять токсины при нагревании. Подойдет акриловая термостойкая краска или силикатные лаки.
Конструирование жаровни
Выбор толщиной 3 мм обусловлен тем, что более тонкий металл быстро прогорит, а более толстый — это пустая трата денег. Работа по созданию ящика простая — нужно вырезать стенки и дно в соответствии с чертежом, пропилить в них отверстия для воздуха и аккуратно сварить элементы друг с другом.
Таким образом, работа осуществляется следующим образом.
На заготовках размечаются детали и выпиливаются болгаркой.
Оптимальное место для воздуховодов — боковые стенки. Просверливаются они на расстоянии 20 мм от нижнего края с шагом 50 мм. Диаметр отверстий — 10–15 мм.
По верхнему краю боковых стенок пропиливаются пазы для шампуров. Первый делается на расстоянии 5 см от торца, дальше — через каждые 10 см.
Стенки и дно свариваются друг с другом. Делать идеальный шов не нужно — достаточно точечной сварки; дополнительные щели только добавят углям жара. Именно поэтому профессиональным сварщиком быть не обязательно.
К углам мангала привариваются ножки.
На этом основная конструкция готова. Далее к торцам можно приварить ручки, сделать крышку, приварить крепления для шампуров и кочерги и т. д. Также сделанный из металла мангал окрашивается: перед этим нужно удалить старую ржавчину и загрунтовать поверхность.
Вытяжка для мангала
Отдельно стоит рассмотреть оснащение мангала вытяжкой. Она представляет собой урезанную трубу, через которую эффективно удаляется дым, в обычных условиях не дающий спокойно готовить мясо. Вытяжка обычно представляет собой купол из металла, который либо приваривается к основной конструкции или подвешивается сверху, если печь расположена под крышей.
Для изготовления этого приспособления используются такие же листы металла, которые свариваются в форме усеченной пирамиды, на вершине которой размещается короткая труба. Площадь основания вытяжки должна немного превышать площадь мангала.
Стальная вытяжка легко чистится и несложна в изготовлении. Чтобы она не испортилась со временем, ее следует покрасить термостойкой краской.
Особенности изготовления разборной конструкции
Технология изготовления мангалов из металла разборного типа имеет некоторые нюансы. Элементы такой конструкции не свариваются, а скрепляются болтами. Принцип работы такой же.
Размечаются и вырезаются стенки и дно. По краям (кроме верхнего) добавляется несколько см на сгибы.
В стенках делаются воздуховоды.
По линиям сгибов делаются пропилы, затем листы сгибаются.
На кромках делаются отверстия для крепежа.
Для крепления ножек также делаются отверстия. Другой вариант — использование тонких трубок. В этом случае к углам конструкции привариваются болты, к которым будут прикручиваться ножки.
Разборный мангал своими руками можно сделать разборным лишь частично — стенки сварить, а дно сделать на крепеже. Это обеспечит простоту чистки печи от золы.
Как сделать походный вариант мангала?
Складной мангал своими руками делается следующим образом.
Расчерчивается дно. К его сторонам добавляется по 4 см для сгибов. За линией сгиба на длинных сторонах просверливаются воздуховоды.
Вырезаются боковые стенки. Они скрепляются с дном при помощи навесов. Их можно либо прикрутить болтами, либо приварить.
Вырезаются съемные торцы с отверстиями для крепежа.
К дну привариваются болты для крепления ножек.
На одной из боковин закрепляется фиксатор в виде петли, чтобы не дать собранному мангалу раскладываться самому по себе.
К боковой стороне дна приваривается ручка.
При создании складного мангала лучше использовать сталь толщиной 2 мм, чтобы снизить массу конструкции.
besedkibest.ru
