Мангал с крышей из металла своими руками чертежи – оригинальные модели с металлическим навесом, виды и размеры, правильная конструкция железного изделия с крышкой

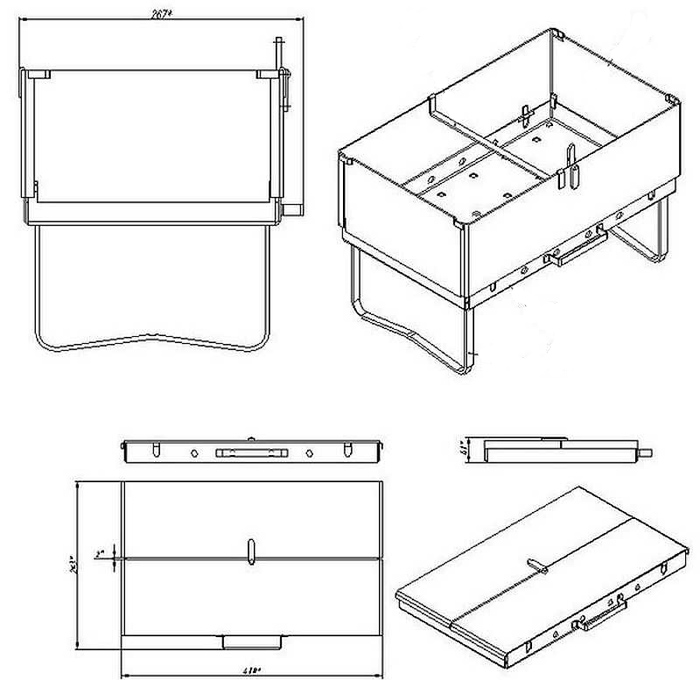

фото и чертежи с размерами

Посмотрев мангалы с крышей из металла на фото, можно выбрать свою особую конструкцию для обжарки мяса. Стальные, чугунные и кованые жаровни прослужат не один год, а навесы над ними позволят приготовить шашлык даже под дождем, поэтому установить его можно в любом месте вашей дачи или участка. Сами металлические конструкции намного разнообразнее, чем кажется, поэтому стоит узнать о них больше.

Содержание статьи:

Характеристики и преимущества

Купить мангал из металла для дачи несложно, но не каждая конструкция обладает теми же преимущества, что и ее аналоги. Стальная или железная модель всегда конкурировала с кирпичной. Фото металлического мангала с крышей Но почему же все-таки стоит обратить внимание на устройство из металла? Основные преимущества:

  1. Дачный мангал из такого материала отличается пожаробезопасностью. Даже если в расчетах модели были допущены небольшие огрехи, близлежащие предметы не будут воспламеняться.
  2. В отличие от жаровен из кирпича, железные или стальные не являются стационарными. Их не нужно специально закутывать на зиму, достаточно просто перенести в сухое, недоступное для снега место.

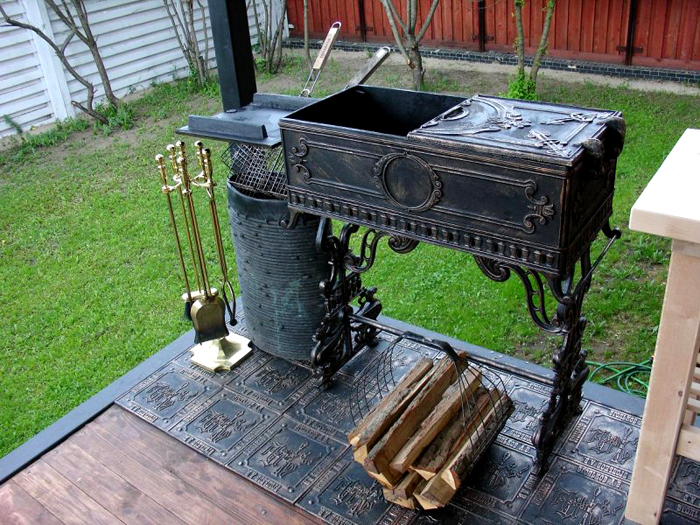

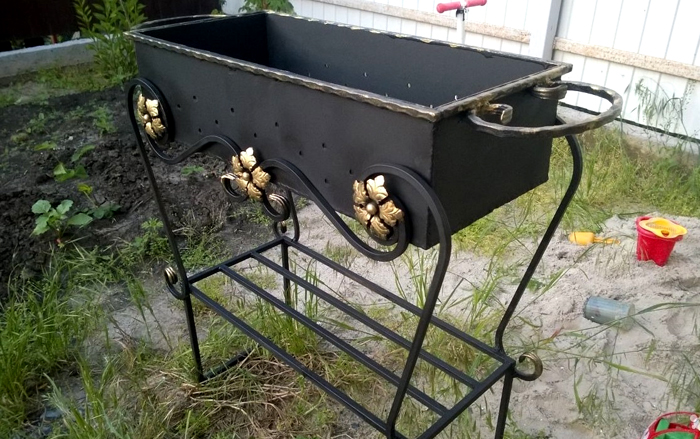

  3. Кованые мангалы легче изготовить вручную. Начальные навыки по работе со сварочным аппаратом — единственное, что необходимо для собственноручного строительства. Кроме того, стационарный мангал из камня или из кирпича необходимо строить не меньше месяца. Чтобы сделать металлическую конструкцию, нужно всего несколько часов.

Один из немногочисленных недостатков, присущий стальным моделям, — меньшая эстетичность. Каменная конструкция выглядит изящно. Металлический мангал тоже можно украсить, но это очень сложно. Без соответствующего опыта собственноручное декорирование невозможно. Еще одним минусом можно назвать низкую долговечность. Мангалы из камня прослужат в несколько раз дольше таких же вариантов из кирпича.

Разновидности конструкций с фотогалереей

Мангальница классифицируется по 3 параметрам: способы установки, методы жарки и особенности конструирования. По первому признаку жаровни разделяют на такие:

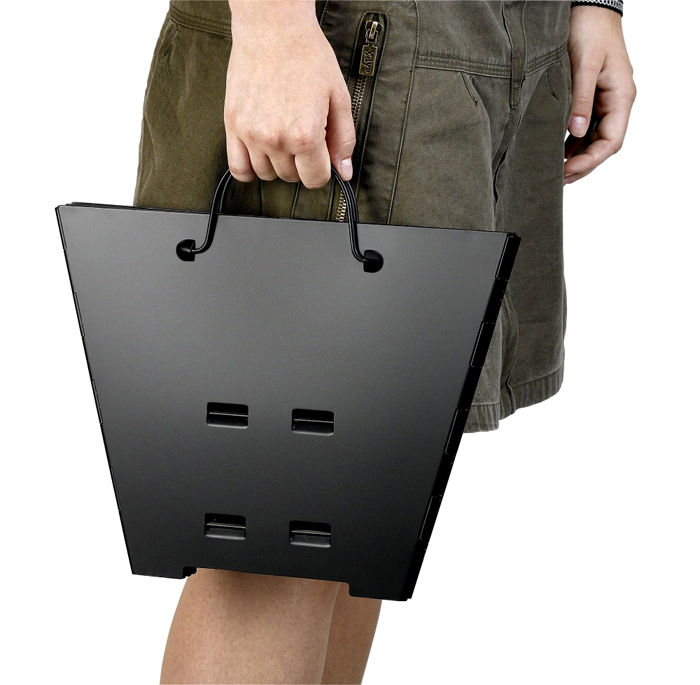

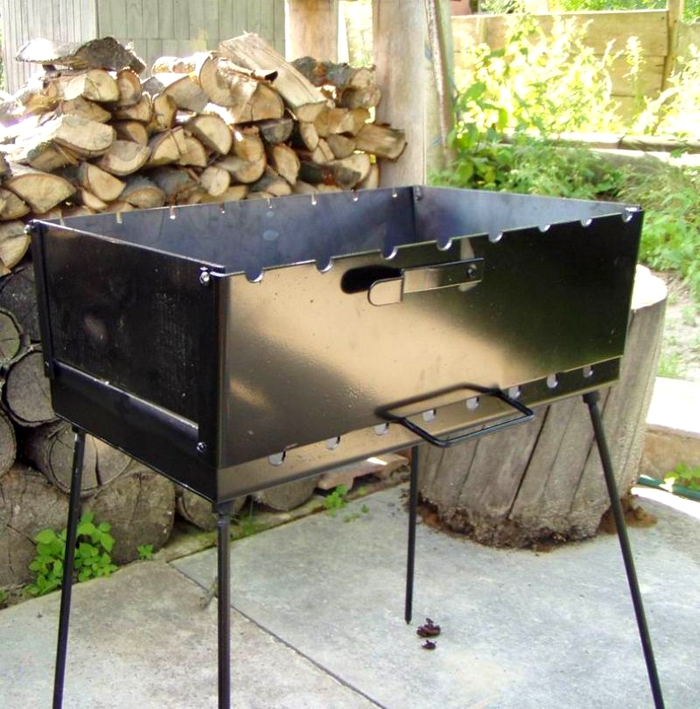

  1. Разборная конструкция наиболее распространенная, поэтому она очень популярна. Ее части могут соединяться как конструктор или крепиться с помощью болтов. Как правило, ее стенки обладают достаточной толщиной, чтобы эксплуатация могла длиться более 5 лет. Здесь, чтобы крыша была не очень тяжёлой, что даст возможность быстро её установить или снять. Каждое фото можно увеличить нажав на него:
  2. С колесиками для тех, кому важно частой перемещение по территории.С колесами
    Самодельный очаг с колесами
  3. Стационарные мангалы представляют собой массивные конструкции, которые встраиваются в беседки. Обычно жаровни ставят на пол, а иногда их могут сразу монтировать в бетонные основания. К ним можно отнести мангалы для дачи с крышей. Они слишком тяжелые, чтобы их можно было мобильно передвигать, но в очень редких случаях такие конструкции можно разбирать.Стационарный

    Фото стационарного барбекю с крышей

Особенности конструирования также имеют немалое значение для мангала. Такие незначительные приспособления, как крючки для держания шампуров или решетки для хранения подносов и многих других важных предметов, — маленькие хитрости подобных изделий. Они необязательны, но во многом облегчают процесс приготовления.

Более важной особенностью конструирования представляется барбекю. Этот мангал распространен в Америке и Австралии, он выглядит как металлическая чаша на подставках и с решеткой наверху. Она предназначена для стейков и плоско нарезанных овощей. В странах СНГ этот тип не распространен.

Существуют специальные мангалы под казан, предусматривающие панель или приваренную треногу-держатель для котла. Как правило, первый вариант имеет пристройку к обыкновенному мангалу. Вторая модель встречается реже — это наземная железная чаша с прикрепленной треногой.

Подробная инструкция для изготовления своими руками

Металлические мангалы с крышей являются наполовину стационарными и разборными, в зависимости от модели и способа строительства. Их трудно переносить на другие места, но вполне возможно. Такие конструкции предназначены для защиты мяса от дождя или людей от солнца, если навес довольно широкий.

Создать мангал с крышей своими руками из металла нетрудно. Однако для начала следует детально ознакомиться с основами, изучить сварочный аппарат или проконсультироваться со специалистом. Начинать действия без консультации может быть крайне опасно. Чтобы осуществить задуманную работу, подойдут чертежи и фото. Такие схемы имеют одинаковую полезность. Вот вам несколько примеров, кликните на чертеж, чтобы хорошо рассмотреть размеры.

Прежде чем делать мангал из металла своими руками, следует подготовить инструменты: сварочный аппарат, болгарка, дрель, рулетка и уровень. Если предусматриваются деревянные полочки с жаровней, понадобятся принадлежности для работы с древесиной.

Чтобы сделать мангал из металла своими руками, в список материалов можно внести следующие детали: профильные трубы 40×40 мм, металлические уголки и листы толщиной 4-5 мм. Для кровли крыши сгодится черепица, профнастил или те же металлические листы. Главное, чтобы материал был устойчив к высокой температуре и коррозии. Крышу над мангалом можно выложить шифером или керамической черепицей. Применение поликарбоната нежелательно, так как он пожароопасен.

Мангал из металла с крышей целесообразнее начинать с отсека для дров, непосредственно с жаровни. Оптимальные размеры для нее — 20-25 см в ширину, показатели длины не ограничены, но желательно, чтобы они были не меньше 30 см. Этого будет вполне достаточно для стандартных шампуров с 7 кусками шашлыка.

Профессионалы всегда сваривают жаровню высотой в 20 см. Таким образом, расстояние между мясом и дровами/углем будет достигать оптимальных 70-80 мм. Чтобы поддерживать жар, нужно проделать ряд небольших дырочек диаметром в 15 мм в длинных частях жаровни.Сварка жаровни

Далее изготовляется каркас. Каркас Обычно он насчитывает 4 вертикально расположенных стоек, хотя их может быть как шесть так и две, которые нужно сварить с горизонтальными перегородками внизу, на уровне с жаркой и наверху. Стоит заметить, что все перегородки не прикрепляются в той стороне, где не стоит повар, кроме планки прямо над крышей. Схема учитывает рост кулинара. Все подробности и нюансы можно посмотреть на видео, в самом конце не забудьте посмотреть все размеры деталей, которые использует мастер.

Когда каркас готов, следует изготовить крышу и держатель под нее. В учете с печкой кровля должна располагаться на высоте 50 см. Обычно под крышей нужно сделать квадрат из прутьев, к которому следует прикрепить кровельный материал. Но если стандартный козырек делать не предполагается, под крышу можно приварить изящные декорирующие детали. Желательно, чтобы кровля не располагалась горизонтально, лучше делать со скидкой назад или по бокам. Таким образом дождевая вода не будет мешать повару.

Ну и ещё несколько вариантов разных конструкций и разных дизайнов.

Мангалы с крышей, фото которых отличаются, предусматривают многочисленные декорирующие элементы. Иногда они могут иметь не столько украшающий, сколько практичный смысл. Однако изготовить их из металла своими руками неопытному хозяину дачи не под силу. Тогда можно пойти простым путем: приобрести элементы у мастеров, а после этого самостоятельно приварить их к конструкции.

mangalka.com

Мангалы для дачи с крышей: создание навеса своими руками

Мангалы из металла с крышейС приходом летнего сезона человеку трудно усидеть дома, особенно когда приближаются праздники. В это время он отправляется на дачу либо на открытую местность. Нужно согласиться, что никакое застолье, проводимое в этот промежуток времени, не обойдётся без традиционного блюда — шашлыка. Конечно же, природа не следует капризам человека, поэтому даже в летние праздники на улице может начаться дождь. В этой ситуации как нельзя лучше поможет мангал с крышей.

Мангал с навесом

Основные виды мангалаПриготовить овощи, мясо, рыбу и другие вкусные блюда можно различными способами. Самым популярным считается — приготовление на мангале, оно помогает придать пище особенный запах и вкус.

Поездка за город на открытую местно чаще всего включает в себя установку переносного мангала небольшого размера. Но для использования в домашних условиях можно создать конструкцию более крупного размера, а именно мангал с крышей. Для создания такой конструкции можно использовать простой метал, а можно и другие материалы.

Мангалы для дачи с крышей, конечно же, считаются бесспорными лидерами среди других конструкций, которые созданы для приготовления шашлыка. Кроме привлекательного вида, они также считаются более практичными и удобными. Очень часто при производстве дополнительно применяют элементы отделки и ковки

.

Конечно, простой мангал под крышей дома, чтобы защитить пищу от попадания влаги. Но такой вариант считается пожароопасным, и не во всех случаях кровля выступает настолько, чтобы послужить навесом.

Главным и наиболее весомым достоинствам мангала с дополнительной крышей — защита кулинара, а также продуктов питания при готовке от природных осадков и палящих солнечных лучей. При этом жарить шашлык на таком устройстве можно будет круглый год, несмотря на погоду.

Несмотря на весомые достоинства устройства, такие мангалы также обладают и своими недостатками:

  • высокая цена, особенно в том случае, когда имеются дополнительные элементы ковки;
  • такая конструкция считается совсем немобильной, поэтому взять её вместе с собой на природу будет невозможно. Основательный мангал в некоторых случаях сложно сдвинуть с места даже у дома.

Основные виды мангала с крышей

Выбор готового устройства с навесом не будет ограничиваться простой конструкцией. Есть множество видов мангала, среди которых можно будет выбрать именно тот, что будет максимально подходить к:

  • предъявляемым требованиям с точки зрения использования и эстетичного вида;
  • финансовым возможностям человека;
  • вкусовым предпочтениям.

Существует множество моделей мангалов с навесом. Главными разновидностями устройств считаются:

  • мангал-барбекю;
  • с казаном;
  • мангал-беседка;
  • с печкой;
  • с дополнительным столом.

Каждый описанный вид обладает своими характеристиками использования и выполняет особые функции при готовке. Приготовление продуктов в такой конструкции становится настоящим удовольствием.

Крыша может быть создана таким образом, чтобы весь дым, который поднимается вверх, выходил через своеобразную вытяжку. Хотя во многих случаях кровля создаётся покатого типа. Такая конструкция помогает осадкам не застаиваться, а дополнительно установленные желобки и сетка создают полноценный отвод лишней воды.

Создание своими руками

Мангалы своими рукамиМногие предпочитают создавать мангал с крышей своими руками. В этом случае можно создать действительно хорошую модель, аналоги которой найти будет невозможно. Если вы обладаете определёнными строительными навыками, то создать такую конструкцию будет нетрудно.

Составлять чертёж конструкции в этом случае лучше всего будет профессионалам. Которые смогут с точностью определить все параметры устройства и учесть все требования хозяина. Это исключит возможность переделывания изделия в будущем.

Постоянное расположение любого устройство будет предполагать создание крепкого фундамента. Мангал с крышей в этом случае не будет исключением. Ножки лучше всего будет глубоко погрузить в основание —это поможет придать особую надёжность и фиксацию конструкции.

Аккуратность проведения работ по сварке повлияет на качество и внешний вид готового изделия. Все швы нужно хорошо зачистить специальным препаратом, который не даст возникнуть коррозии.

При использовании мангала пользователь может выявить некоторые недочёты расчётов, которые можно легко исправить. Чтобы не допустить поломки устройства, в процессе создания конструкции следует использовать метал только лучшего качества, на котором не будет никаких дефектов.

Толщина металлического листа окажет влияние на время использования готовой конструкции. Такой металл при периодическом воздействии огня и перепадах температуры также может сильно ухудшить свои характеристики.

В самом мангале нужно обязательно создать отверстия определённого размера. Они помогут создать определённую тягу при горении дров. Помимо этого, можно сделать специальные прорези для создания более надёжного крепления шампуров при жарке пищи.

Следуя заранее нанесённой разметке, на металле нужно вырезать фрагмент будущей конструкции. При этом с каждой стороны нужно оставить по 3−4 дополнительных сантиметров стыков. С помощью специальных болтов сварочного устройства происходит сборка мангала с креплением главных частей друг к другу.

По окончании сборки можно начать крепление крыши на мангал, что предполагает применение дополнительных прутов и уголков для создания надёжного каркаса. Высота стоек будет определена индивидуально в зависимости от выбранного варианта конструкции. Наилучшей альтернативой простому мангалу станет устройство с монтированной крышей.

Строение крыши

Строение крышиТак как крыша будет устанавливаться на не совсем простом объекте, то ей придётся выдерживать особую нагрузку, например, высокие температуры либо обволакивание дыма.

Мангал, как главный атрибут для комфортного отдыха за городом, существует почти у каждого дачника. Он может покупаться по случаю либо создаваться по вдохновению. В любом из этих случаев вам останется лишь немного улучшить устройство, создав на нём надёжную крышу.

Для установки такого устройства лучше всего использовать лишь прочные материалы. Жар, идущий снизу, будет провоцировать процесс образования своеобразного конденсата сверху, поэтому приоритет нужно отдавать материала, которые будут обладать следующими качествами:

  • влагостойкость;
  • жаростойкость.

Лучше всего реагирует на перепады температуры и повышенную влажность профнастил. У листа из металла такого класса есть особое полимерное покрытие, которое не даёт ему ржаветь и добавляет особой красоты. Вы сможете найти профнастил именно в том цвете, который будет хорошо смотреться с общей стилистикой участка.

Опорный каркас для такой крыши можно создать, сварив металлический профиль и трубы. Хорошая крыша получится из:

  • металлочерепицы;
  • шифера;
  • керамочерепицы.

Сотовой карбонат же для этого использовать не стоит. От воздействия высокой температуры он может просто загореться.

Какого размера создать крышу для мангала — решать только вам. Сам показатель будет зависеть от того, какие именно задачи на неё нужно возложить. В любом случае крыша должна превышать общую площадь оборудования. Только так она сможет полностью защитить угли, а также пищу от воздействия дождя и ветра. Лучше всего будет выбирать материал с некоторым запасом.

Какой именно использовать материал — можно рассчитать по специальному рабочему чертежу, если. Без создания плана все деньги могут быть потрачены просто так. Хотя на самом дачном участке всегда найдётся применение даже самым маленьким обрезкам современных кровельных материалов.

Если говорить о формах крыш над мангалом, то они могут быть самыми разными:

  • односкатный;
  • полукруглый;
  • арочного вида;
  • двускатный.

Каждый представленный вариант будет хорош в использовании по-своему. Крыша может создаваться капитальной либо облегочной, с трубой или же без неё. К созданию трубы стоит присмотреться тщательнее. Труба, находящаяся над жаровней, поможет улучшить качество тяги и защитит от слишком едкого дыма. Он не будет воздействовать на глаза готовящего пищу, и гостей, которые сидят поблизости. На создание пирамидального типа дымосборника хватит всего двух метров широкой трубы.

Решая, какую именно форму крыши выбрать, нужно помнить, что она должна хорошо смотреться в архитектурном строении самого участка. Особо важным этот факт становится для стационарных конструкций, которые будут находиться во дворе круглый год.

Как установить конструкцию

При особом желании можно создать стационарную конструкцию, не перемещая её по участку. Это является важным фактом, так как пространство возле мангала можно хорошо украсить, создав для этого неповторимый экстерьер, а именно:

  • установить рядом с мангалом уютную беседку;
  • выложить своеобразную дорожку из камней, кирпича либо плитки;
  • установить дополнительные лавки для отдыха;
  • посадить цветы и кустарники на некотором расстоянии.

Мангалы для дачиВ зависимости от того, какого размера будет установленное устройство, определяется участок его постоянного расположения. В непосредственной близости с самим домом такую конструкцию устанавливать не стоит. Дым при готовке может проникать в жилое помещение.

При определении с местом размещения мангала для готовки нужно помнить о том, что сырые продукты и уже готовую пищу переносить на дальние расстояния не следует. Запах от рыбы и мяса может выветриться ещё при переносе блюда на стол.

Мангал с крышей также должен обладать дворницей, где будут находиться запасы дровишек. Помимо этого, в такой конструкции есть все нужные полки, на которые можно поставить не только мясо, но и кухонную посуду и другую утварь, необходимую в приготовлении блюда. Сам мангал будет эксплуатироваться годами и не даст конструкции покрываться ржавчиной ранее установленного срока.

Как выбрать конструкцию

Есть несколько критериев, которые нужно в обязательном порядке учитывать при выборе устройства. При создании конструкции нужно учесть:

  1. Как сделать мангал Количество человек. Если в вашей семье присутствует от двух до трёх человек, то подойдёт самая простая конструкция (может, даже портативная).
  2. Вес. Если мангал планируется переносить с одного места на другое, то чем он будет меньше весить, тем лучше для пользователя. Если же он будет находиться на одном месте, то это может быть и довольно тяжёлое изделие, которое будет обладать сразу несколькими надёжными точками опоры. Так с ним будет намного проще работать.
  3. Вид прибора. Если вам важен такой фактор в устройстве, то лучше всего будет воспользоваться кованными мангалами, так как в этом случае ковка— это главный фактор.

Если же говорить о других критериях, то они будут не такими важными, так как не будут играть особой роли в конструкции и её использовании. Хотя выбирать предстоит самому пользователю, поэтому решать будут ли в конструкции дополнительные детали — только ему.

Установка ножек

Установка ножекМангал, сделанный своими руками, хорош своей оптимальной высотой. При создании к жаровне можно будет прикрепить ножки совершенно любой высоты. При готовке с такими параметрами вам не придётся согинаться либо переворачивать шампуры присев на корточки. Определить оптимальную высоту ножек можно с помощью теста. Для этого берётся рулетка, одной ногой заступают на начало ленты, а после становятся прямо и сгибают руки в локтях почти под прямым углом. Такой показатель нужно зафиксировать.

От полученного показателя нужно и выбирать высоту жаровни, с помощью него вы получите нужную длину ножек. Установка лёгкого навеса на мобильном мангале будет лучшим вариантом. Такой навес хорошо защитит от воздействия внешней среды и не даст скапливаться едкому дыму поблизости с мангалом. У крыши навесного типа можно будет изменять угол наклона, а также регулировать общую высоту.

sotka.guru

Мангал из металла своими руками в том числе с крышей, чертежами и фото его изготовления (видео)

 Удержаться на тему пролога отдыха выходного дня с шашлыком просто невозможно. И хотя мы вам не расскажем ничего нового, со своей стороны, все же также хотим вас подразнить приятным времяпрепровождение за мангалом, на котором шкварчит маринованное мясо.
 Запах, вкус и быстрота, с которой исчезает мясо, могут поразить любого, но не все и всегда так романтично как на в желаниях. Зачастую, чтобы желаемое превратилось в реальное, необходимо что-то для этого сделать. В нашем случае ключевым предметом, вокруг которого и ведется весь этот разговор, является мангал. Именно о мангале, в нашем случае мангале из металла и пойдет речь в этой статье. В статье будут приведены эскизы для разделки металла под мангал, а также описан процесс его изготовления. Описаны будут даже несколько вариантов. А вот на каком остановться, выбирать вам.

Мангал из металла своими руками: основные материалы и инструменты

 Конечно, чтобы выполнить любую работу требуются определенные средства и возможности. В нашем случае это металл, листовой лучше всего от 2 мм, квадрат — труба для ножек и силовых конструкций, сварочный аппарат любого типа, электроды тройка, дрель, болгарка с диском по металлу и то, что у вас всегда при себе, ваши «золотые» руки.  Сразу скажем о том, что если вы решите купить металл, то постарайтесь его и раскроить на месте. Так часто у организаций реализующих металл имеются гильотины, резка, в общем, все то , что значительно может облегчить ваш труд. Раскроить металл на листы будет не так уж дорого, а вот занимаясь этим самостоятельно не стоит. Вы точно пожалеете о том, что не воспользовались подобным предложением, особенно если возьмете металл 3 и более того.

Мангал из металла своими руками самый простой (1 вариант)

 Прежде всего, необходимо раскроить металл, если вы этого еще не сделали при покупке.

  Далее просверлите отверстия в указанных на рисунке местах. Фактически эти отверстия по бокамм будут выполнять роль вентиляции, поддерживая постоянную тягу и эффективное горение углей и дров в мангале.  Отверстия снизу кроме вентиляции будут выполнять и роль для слива дождевой воды из камеры горения.
 Итак, когда все готово, то необходимо пропилить проточки на металле.

Фактически это канавки пропиленные не в полную толщину листа. Далее по этим канавкам лист свернем под углом 90 градусов. Получится П-образная конструкция.

 Вставляем боковые стенки в торцы и привариваем.  Далее отрезаем трубу такой длины, чтобы выставить мангал на удобной нам высоте. Ножки можно приварить по всей длине стенок мангала, что прибавит ему жесткости, а для ножек увеличить площадь контакта, за счет которого они будут закреплены к корпусу более надежно. Внизу ножки можно связать между собой все той же трубой. «Последним штрихом» в изготовлении мангала из металла станут пропилы, которые можно сделать болгаркой. Такие пропилы очень удобны для удержания шампуров над углями в мангале в определенном положении. Альтернативные опции к мангалу из металла своими руками

Так мы привели, пожалуй, самый простой пример изготовления мангала из металла своими руками.

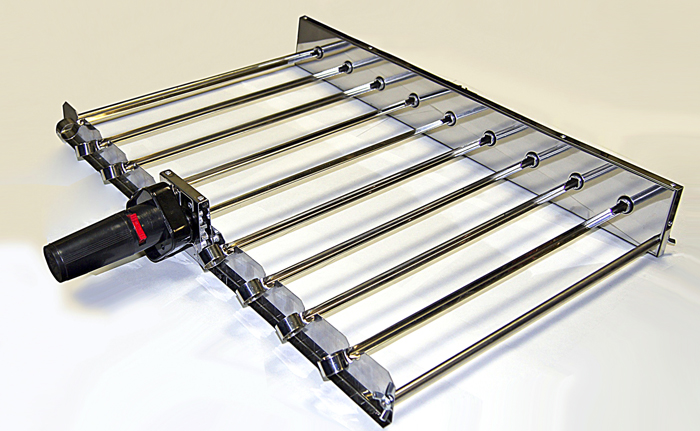

 В качестве опций к уже имеющемуся мангалу из металла можно предложить крышку  от дождя, полку для посуды. В конце концов, можно просто облагородить мангал коваными изделиями, которые можно просто купить в специализированных магазинах и приварить к корпусу и ножкам мангала.

Незабывайте и еще одном счастном случае изготовления мангала из металла своими руками. Так, мангал можно сделать из газового баллона, более подробно об этом в статье «Мангал из газового балона своими руками».

Мангал из металла с полкой и двойным дном своими руками (2 вариант)

 Второй вариант мангала из металла посложнее. В общем, для тех, кто хочет получить подобное изделие с улучшенными эксплуатационными характеристиками. Основными плюсами этого мангала по сравнению с предыдущим является наличие высоких ножек, полки между ними, ручек для его переноски, а также двойного дна, которое обеспечит более равномерное сгорание углей или дров. Теперь обо всем по порядку. Берем металл и размечаем его на дно и стенки.

… режем металл по размеченным линиям.

Из получившихся деталей варима мангал. В принципе, все что было до настоящего момента можно назвать аналогией предыдущего варианта.

Швы зачищаем от окалины.

Теперь о двойном дне. Двойное дно чуть меньше «родного» дна, которое мы уже установили, так как оно будет вставляться внутрь мангала.

Для того, чтобы обеспечить раномерность тяги воздуха,  по всей площади дна сверлим отверстия, вроде тех что на фото.

Для дистанционного размещения «второго» дна относительного стационарного, привариаем по периметру уголок 20*20 см.

Поверху обвариваем корпус квадрат — трубой и делаем прорези для шампуров. Также в нижней части прорезаем два отверстия, для того чтобы воздух проходил под «второе» дно.

Теперь используя болты и гайки прикручиваем «второе» дно к стационарному в мангале. Дно прикручивается на разборный крепеж, чтобы обеспечить возможность теплового расширения металла, без деформаций. Также открутив болты можно будет почистить «первое» дно и полость между двумя металлическими пластинами.

Привариваем ножки и перемычки между ними.

Собираем ручки из шпильки и гаек.

Привариваем ручки на место.

На перемычки устанавливаем фанеру. Теперь для придания эстетического вида мангалу, можно его покрыть термокраской, а фанеру защитной пропиткой для дерева.

Мангал из металла с крышей с чертежами и фото по его изготовлению своими руками (3 вариант)

А вот этот вариант уже не стыдно будет поставить и на участок. При этом он будет радовать и вас и ваших гостей, а уж соседи наверняка станут вам завидовать. Будем надеяться по-доброму!
 Началось все с того, что однажды посетив федеральную сеть магазинов я засмотрелся на мангал из металла. Сделан он был вроде как даже ничего, но ценник был так себе 🙁 Не то чтобы не было денег на покупку, но очень захотелось попробовать свои силы… Что же смогу я, если попробую сваять нечто подобное? Ну раз решено, значит начинаем работать. Первым делом был нарисован чертеж. Чертежом, конечно, это можно назвать с большой натяжкой. Больше это было похоже на скетч, рукотворный эскиз на листке бумаги. С него была снята копия в гараж, в котором я и делал мангал и скан, который представляю вашему вниманию.

Здесь была прикинута потребность в металле. Все перечислено на листке, но по факту для кратности заказанного профиля получилось следующее. Прилагаю выдержку из счета…

Сам мангал был заказан как для самого первого варианта, то есть из листа 600*900. Толщина 4 мм (см. счет)

Можете смело брать тоже самое количество, обрезки остались, но не много. Теперь, после закупки металла была также закуплена и кованина. Это уже на усмотрение. Счет на нее не прилагаю, так как дело это личное, хотите купите для украшения, хотите нет. Весь вышеперечисленный металл был доставлен в гараж. Там на полу выложил одну сторону мангала. Так как углы на чертеже просчитать было трудно, вернее долго, то было решено сделать резы по месту.

Так вот, для того чтобы сделать резы, можно воспользоваться острым гвоздем или баллонном краски. Поверх наложенного металла из баллона была нанесена краска. После того как я перевернул профиль, то стало видно, как резать детали.

Наиболее сложный рез на схождении ножек мангала. Хотя получился он очень даже удачно и не такой уж он оказался и сложный.

Примеряем ножки между собой.

Теперь примеряем как получились другие резы, согласно тому, что я выложил ранее.

Теперь начинается процесс сварки металла. Берем сварочник, в моем случае самый простой китайский сварочник верно работающий уж не первый десяток лет, и начинаем варить швы электродами — 3 мм. Варим и вторую сторону мангала, при этом зеркально противоположную. Получились две такие части. Еще не соединены между собой.



Теперь берем перемычки и соединяем стороны между собой. Вначале лучше крепите на прихватки, чтобы можно было чуть откорректировать положение одной стороны, относительно другой. Затем уже обвариваем все как положено.

 Приступаем к сторонам мангала. Их я решил сделать в качестве решетки. Вокруг при приготовлении пищи всегда не хватает полочек, то кастрюльку поставить, то тарелку с готовым шашлыком. Именно из-за этого полки будут с двух сторон. Была найден струбцина, единственное приспособление используемое при изготовлении всей конструкции. Ей зажимал перемычки на полке, и соответственно варил.

Получилось нечто такое.

Так как изначально в листе не было сделано отверстий для тяги, то здесь нельзя упускать момент. Они были прорезаны до установки дна мангала.

Далее с помощью рук и угла, были выгнуты дуги на крышу. Тут и трубогиба не понадобилось. Все получилось довольно ровно.

По верхним трубам был размечен металл на стойках, приложив трубы к ним.

После обрезаны стойки по месту, а верхние дуги приварены. Пришло время варить донышко.

Здесь позвонили из ТК и сказали о том, что пришла кованина. Что же, быстро на машинку и скатался до терминала получения. Вот что имеем в наличии.

Все это варим в соответствии со своими художественными представлениями о том, как должен выглядеть идеальный мангал из металла с крышей. У меня получилось следующее.

Далее осталось приварить боковые стенки мангала. Так как мангал планировался к установке на участке и перевозке, то сверху лист металла — профлист я крепить не стал. Решил, что это надо делать непосредственно при установке мангала, чтобы не помять крышу. Вот собственно отографии и с места, где был установлен мангал, а также опробован…

Для устойчиовости, а также чтобы мангал не выдрали вандалы, он был приварен к вбитым металлическим трубкам и забетонирован.

Подводя итог об изготовлении мангала из металла своими руками

 Что хотелось бы сказать в завершении нашей статьи. Во-первых, вариантов мангалов из металла может быть великое множество. Начиная от тех, что мы привели в нашей статье и заканчивая теми, что роятся в ваших мыслях. Во-вторых, если вы хоть раз в жизни держали болгарку, держак сварочника и захолопывали забрало сварочной маски на своем лице, то мангал из металла вам точно под силу.
 Ну, и последнее, но точно не в жизни, а всего лишь в нашей статье, так это то, что сделанный вами мангал из металла станет неким местом паломничества на выходных. Поверьте нам, это занятие приятное и душевное. Посидеть у мангала, который вы сделали своими руками, да еще и самому не спеша и с чувством приготовить любимое блюдо на нем.
 Кстати, к одному из видов варианта мангала из металла можно отнести и вариант мангала из газового баллона, об этом в статье «Мангал из газового баллона своими руками». Если вам нужен компактный вариант, для выезда на пикник, то об этом здесь «Переносной разборный мангал».

Видео мангала из металла своими руками

xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai

своими руками, фото, чертежи, лучший, простой

Мангал из металла своими руками может стать хорошим помощником для отдыхающих в приготовлении вкусной пищи. Его можно сделать очень простым, с конкретным назначением, или превратить в настоящее произведение искусства, способное придать украсить участок. В любом случае он станет незаменимым оборудованием для любителей шашлыков и мясных деликатесов.

Особенности мангалов

Мангал представляет собой жаровню, в которой жар обеспечивается тлеющими углями. По сути, это емкость, в которую засыпается достаточное количество углей для жарки мяса, для чего достаточно длительное время поддерживается тлеющий режим. Классическое применение – приготовление шашлыков, что подразумевает установку шампуров. Металл считается наиболее подходящим материалом для изготовления таких кулинарных установок.

При конструировании мангалов необходимо учитывать некоторые нюансы их использования:

  1. Периодичность эксплуатации. Они, как правило, используются достаточно редко, а промежутки бездействия могут быть длительными, причем в это время они не должны мешать. Данная проблема устраняется несколькими способами – переносом в хранилище или создание универсальных конструкций, которые можно задействовать по другому назначению.
  2. Эксплуатационные требования:
  3. Стойкость к длительному воздействию высокой температуры, причем локальной направленности. В частности, материал и толщина стенок выбираются так, чтобы они не прогорали в месте активного тления (горения) куска угля. Следует учитывать воздействие открытого пламени.
  4. Обеспечение качественного приготовления шашлыка. Мясо должно не подгорать, а равномерно прожариваться. Это достигается правильным выбором глубины жаровни, а также обеспечением возможности переворачивания шампуров.
  5. Установка шампуров. Ширина и длина жаровни должны позволять устойчиво устанавливать нужное количество шампуров определенной длины.
  6. Поступление кислорода для поддержания тления углей. В зоне тления обязательно должны быть отверстия для постоянного поступления воздуха, в противном случае процесс быстро прекратится.
  7. Удаление пепла. Он постоянно образуется при горении углей, а для эффективного поддержания процесса его необходимо удалять из рабочей зоны. Для этого оборудуется поддон, куда и осыпается пепел.
  8. Коррозия. Сталь подвержена коррозии при воздействии влаги, которая активизируется при повышенной температуре. Это обстоятельство требует защиты металла от внешнего влияния.

Не стоит также забывать об удобстве обслуживания. Высота мангала должна обеспечивать приготовление пищи в удобной позе. Чистка после использования не должна вызывать проблем. Эстетика устройства также играет немаловажную роль.

Разновидности устройств

Мангалы имеют несколько конструктивных разновидностей:

  1. Стационарный тип. Это массивная конструкция, которая прочно устанавливается в отведенном месте. Чаще всего такие мангалы совмещаются с другими устройствами – печка, коптильня, барбекю. Они сооружаются на прочном основании (фундаменте), защищаются от атмосферных воздействий и вписываются в ландшафтный дизайн.
  2. Передвижной тип. Они представляют собой достаточно крупные конструкции неразборного характера. В период бездействия их можно переставить на другое место, где они не вызывают помех. Для транспортирования, как правило, устанавливаются колесики.
  3. Переносной вариант. Основные отличия таких мангалов – компактность и малый вес, что дает возможность переносить руками одному человеку, легко перевозить в багажнике автомобиля. Наиболее характерные разновидности – облегченные, миниатюрные и разборные, а также складные конструкции.

По сложности конструкции условно выделяются такие разновидности:

  1. Типовой, простой вариант. Он используется только для шашлыка. По сути, это металлический прямоугольный короб (корпус), установленный на ножках. Внизу стенок короба просверливаются отверстия для воздуха, а внутри устанавливается решетчатый поддон для сбора пепла.
  2. Усложненный вариант. Мангалы могут иметь различную нестандартную форму (например, круглые, цилиндрические). В эту группу входят разборные и складные конструкции, устройства с трубой для увеличения тяги и т. п.
  3. Универсальный тип. Он объединяет мангал с коптильней, с казаном и другие комбинации.
  4. Декоративный тип. В таких мангалах особое внимание уделяется внешнему виду. Красивый вариант – использование кованых элементов.

Все указанные разновидности мангалов можно сделать своими руками. Некоторые требуют определенных навыков, но большинство вариантов доступны любому человеку. Какой из них лучший, решает сам мастер в зависимости от своих предпочтений.

Инструмент

При изготовлении металлического мангала своими руками следует заранее приготовить следующий инструмент:

  • сварочный аппарат;
  • болгарка;
  • электродрель;
  • ножовка и ножницы по металлу;
  • набор напильников;
  • молоток;
  • зубило;
  • шлифовальная шкурка;
  • инструмент для нарезания резьбы.

При использовании труб может потребоваться трубогиб. Для измерения необходимы:

  • штангенциркуль;
  • металлическая линейка;
  • угольник;
  • рулетка.

Изготовление простого мангала

Простые мангалы пользуются большой популярностью среди дачников и владельцев частных домов. Хотя они не разбираются, но небольшой вес дает возможность легко переносить в кладовку и устанавливать по мере необходимости в любом месте. На рисунке приведено фото размеров мангала из металла своими руками для типовой конструкции. Для семьи или небольших компаний можно рекомендовать мангалы таких стандартных размеров.

Короб:

  • глубина 25-30 см;
  • ширина – 26-30 см, т. к. рабочий участок стандартного шампура (расчет на 5-6 кусков мяса) составляет 25 см;
  • длина – 50-100 см, она рассчитывается, исходя их количества одновременно устанавливаемых шампуров (обычно 8-10 штук) при условии, что они укладываются на расстоянии 6-8 см друг от друга, а крайние шампуры удаляются от стенки на 3-4 см.

Вентиляционные отверстия — они сверлятся в 2 ряда. Диаметр отверстий – 12-18 мм. Нижний ряд находится на расстоянии 3-4 см от дна, а верхний – с отступлением от него на 3 см. Шаг сверления отверстий – 5-7 см.

Ножки должны обеспечивать приготовление шашлыка стоя, а для этого верхний край короба желательно поднять на высоту 70-110 см. В разборных вариантах она обычно не превышает 60-80 см.

Мангал простого типа изготавливается в следующем порядке:

  1. Разработка чертежа с деталировкой (на рисунке приведено фото чертежа мангала из металла своими руками).
  2. Из стального листа толщиной 2-4 мм выкраиваются и вырезаются следующие элементы – стенки короба, днище и поддон. Для разрезания используется болгарка.
  3. Производится перфорация стенок и поддона с помощью электродрели.
  4. Все элементы соединяются в прямоугольный короб с использованием сварочного аппарата.
  5. Из стального уголка делаются ножки (4 штуки). Концы ножек заостряются болгаркой. Заготовки привариваются на углах короба.
  6. Из стальной полосы изготавливаются опоры для поддона. Высота опоры — порядка 2-3 см. Они привариваются к днищу короба.
  7. На опоры укладывается перфорированный поддон.

Для удобства обслуживания на верхней кромке длинных сторон короба можно проточить напильником лузы для установки шампуров. Ножки мангала (помимо уголка) можно сделать из арматуры или трубы.

Изготовление разборного мангала

Упрошенную разборную конструкцию можно собрать без сварочного оборудования. На рисунке показаны чертежи разборного мангала из металла своими руками. Он изготавливается из стального листа толщиной 2 мм. Глубина короба составляет 15 см.

Порядок изготовления:

  1. Раскраивается лист размером 60х100 см. В центре формируется днище в виде прямоугольника размером 30х70 см.
  2. Болгаркой отрезаются лишние углы по линиям прорезания. Электродрелью просверливаются отверстия диаметром 8 мм с шагом 4 см.
  3. Стороны короба отгибаются вертикально вверх.
  4. Ножки делаются из стальных стержней и заостряются на концах.
  5. Для присоединения ножек к коробу можно использовать дверные петли. Соединение осуществляется с помощью шурупов для металла. Предварительно в нужных местах на стенках просверливаются отверстия.

На рисунке показан элементарный походный мангал. Он состоит из 2-х П-образных стоек из стальной полосы, связанных между собой стальным уголком. Ножки заострены для закрепления в земле. Соединение осуществляется с помощью винтов, позволяющих поворачивать элементы относительно друг друга. По сути, это каркас для установки шампуров. Угли при использовании устройства укладываются под рамой на любой площадке из камня или кирпича.

Мангал под крышей

Мангалы из металла с крышей своими руками иллюстрирует рисунке. Навес нужен для защиты жаровни во время приготовления пищи и повара, обслуживающего его, при осадках. Стационарные устройства, как правило, содержат этот нужный элемент конструкции.

Для кровли чаще всего используется профнастил. Этот материал имеет малый вес и высокую огнеупорность. Для стоек можно использовать трубы или уголок.

Крыша поднимается на высоту, достаточную для свободного размещения человека. Высота выбирается в диапазоне 185-200 см. Форма и размеры навеса не должны нарушать устойчивость конструкции. Стандартные габариты крыши: длина — 100-130 см, ширина – 40-70 см. По форме она может быть одно- или двухскатной, а также арочного типа.

Мангал из бочки

Металлическая бочка емкостью 10-25 л может стать хорошим подручным материалом для изготовления мангала. Закрытая со всех сторон емкость – это практически готовый короб. Надо только немного ее усовершенствовать. Возможны такие варианты:

  1. Разрезание бочки пополам. Далее в ее боках сверлятся вентиляционные отверстия, а на дне одной из половин закрепляется перфорированный поддон.
  2. Более прочная конструкция получается следующим образом. Отступив от дна и крышки 10-12 см, следует прорезать бочку до средины в радиальном направлении, а затем после горизонтального пропила удаляется часть бочки. Это и есть рабочая часть мангала, где устанавливаются шампуры. Вырезанную часть можно шарнирно закрепить так, чтобы она исполняла роль откидной крышки. Не следует забывать об вентиляционных отверстиях и поддоне.

Короб из бочки можно установить на основании, сваренном из стальных уголков в виде подставки на 4-х ножках.

Другой вариант – две ножки, приваренные к днищу и крышке бочки. Наконец, можно использовать оригинальную подставку. Ее можно сделать из второй бочки, с которой срезана крышка, а на боках сверху вырезаны полукруги, в которые устанавливается короб.

Другие идеи

Конструкция мангала из металла может отличаться оригинальностью и иметь разную форму. Выделяется несколько идей:

  1. Складной мангал, который можно сравнить с чемоданом. Аналогия подчеркивается еще и ручкой для удобства переноски. В конструкции предусматриваются складные стенки и ножки, которые прикручиваются снизу.
  2. Использование кованых элементов. Декоративные ножки придают привлекательность мангалам, что позволяет их стационарно устанавливать в беседках и зонах отдыха.
  3. Передвижным мангалам домашние умельцы придают самые причудливые формы. Можно увидеть пиратские сундуки, ретро автомобили, прицепы к автомобилю или велосипеду и т. д.

В принципе, декорирование мангалов ничем не ограничивается. Важно сформировать огнеупорный корпус с вентиляционными отверстиями, а дальнейшее оформление определяет фантазия и умение.

Как бороться с коррозией

Защита от коррозии позволяет увеличить срок службы самодельных мангалов. Наиболее простой способ – покраска. Она производится только с наружной стороны. Применяются жаростойкие эмали на кремний-органической основе или специальные термостойкие краски. Лучший вариант – черный цвет.

Более сложный способ – воронение. Оно осуществляется путем выдержки в растворе едкого натра (5 г на 100 мл воды). Выдержка – 30-35 минут. Можно обеспечить процесс при использовании набора для воронения стали. Такая процедура проводится при разогреве до 135-145 градусов.

Мангал в последнее время стал модным приспособлением, широко используемым на дачах и в частных домах, а также горожанами при выезде на природу. Конечно, можно приобрести его в магазине, но это обойдется достаточно дорого. Самодельный мангал поможет сэкономить средства, в то же время он вполне справится с поставленной задачей.

koffkindom.ru

Виды мангалов из металла и их чертежи с размерами

Металлический мангал является наиболее простым в изготовлении. Поэтому он наиболее распространенный, особенно среди тех людей, которые любят что-то делать своими руками и постоянно отдыхают на даче или на природе.

Виды

Сделанные из металла мангалы бывают:

  1. Складными.
  2. Переносными.
  3. Стационарными.

Переносные могут быть полностью или частично разборными.

Складные изделия

Первый вид представляет собой единую конструкцию, которую можно сложить в портативный кейс. Такие металлические мангалы разработаны для туристов. Поэтому их особенностями являются:

  • небольшие размеры;
  • сравнительно малый вес.

Большинство чертежей таких мангалов предусматривают жаровню с размерами 45х26х16 см (ДхШхВ). Для большой компании она не очень подойдёт, ведь готовить шашлык придется очень долго.

Конструкция переносного мангала-чемодана

Еще одной особенностью правильных складных мангалов является особый материал. Для их изготовления используют тонкую огнестойкую нержавейку. При этом из нее также делают своими руками все петли. Благодаря этому мангал получается достаточно малого веса.

Нержавейку очень легко чистить от копоти. Достаточно протереть тряпкой, и возвращается ее зеркальный вид. Поэтому складный мангал можно ставить в рюкзак и не беспокоиться, что что-то внутри станет грязным.

Также складные мангалы делают из листового металла. Они могут иметь вышеуказанные размеры, а также могут быть и большего размера. Изделия немного тяжелые и поэтому подходят для коротких путешествий. Такие конструкции являются хорошим вариантом в тех случаях, когда в машине очень мало места.

Разборные  и стационарные модели

Полная схема мангала с размерами

Переносные полностью разборные мангалы можно также сложить компактно. Однако компактность будет хуже, чем у складных. Ведь схема предусматривает большие по размерам детали. При этом создатели используют стойки с высотой в 1 м. Они значительно больше аналогичных элементов складного мангала. Благодаря большим размерам и высоте разборные переносные мангалы создают большой комфорт во время приготовления шашлыка.

Частично разборные модели и их эскизы предусматривают возможность снятия ножек. Жаровня является цельной конструкцией.

Стационарные имеют большую массу, и их можно переносить только по внутреннему двору. Их отличает большое количество декорирующих красивых элементов. Многие из них являются коваными. Такие мангалы имеют почти такую, как у разборных конструкций, жаровню. Все остальные элементы красиво оформлены и зависят от фантазии создателя. Часто такие мангалы напоминают персонажей сказок, поезд, автомобили и любые другие предметы. Многие стационарные мангалы встроены в каркас с крышей.

Формы жаровен

Жаровня мангала может иметь вид:

  1. Коробки без верха.
  2. Вертикального широкого цилиндра со столбом по центру.
  3. Цилиндра с горлом вверху.
  4. Желоба с закругленным дном.

Чаще всего используются мангал с первым типом жаровни. Многие делают последний тип. Его название звучит несколько странно, на практике он представляет собой разрезанную вдоль бочку или газовый баллон.

Идеальная модель

Ее особенности зависят от формы жаровни. Для каждой формы есть свои оптимальные размеры.

Чертеж идеального классического прямоугольного металлического мангала имеет такие особенности:

  1. Ширина – 250 мм. Этого достаточно для размещения 6-8 кусков мяса. При такой величине тепло от продольных боковых стенок получают все куски, включая и те, которые находятся посередине. Это тепло необходимо для формирования румяной корочки. Если сделать ширину больше, то средние куски будут без корочки.
  2. Длина – около 1 м. При этом учитывается, что на один шампур должно приходиться 8-12 см. Также учитывается запас в 5 см с обеих сторон. Получается, что в метровом мангале можно разместить 8 шампуров. Этого для средней компании вполне достаточно. Большую длину делать не следует, ведь повару придется бегать от одного конца до другого. Удобнее стоять на одном месте.
  3. Высота – 200 мм. Оптимальной высотой является 150 мм. Однако дрова бывают разными и выделяют свое количество тепла.
  4. Вертикальные вырезы в продольных боковых стенках. Их длина должна составлять 50 мм. Такая величина позволит подбирать высоту размещения шампуров в зависимости от вида дров. Мясо должно находиться в 30-70 мм от углей.
  5. Дырочки в днище. Их должно быть много. Диаметр каждого отверстия следует делать 10-15 мм. Расстояние между отверстиями и рядами дыр должно достигать 20-30 мм. Чертежи идеального мангала могут предусматривать днище из сетки. Такой вариант лучше, поскольку приток воздуха к углям увеличивается. Сетку стоит делать из проволоки, диаметр которой больше 4 мм.
  6. Толщина металлических стенок – 2 мм, а еще лучше 4-6 мм. Это обеспечит долгий срок службы и создание необходимого тепла для приготовления шашлыка.
  7. Высота всей конструкции зависит от роста повара. В большинстве случаев – 1 м.

Как сделать идеальную модель

Подробный чертёж мангала

Сначала нужно нарисовать своими руками чертеж. При этом соблюдают вышеупомянутые правила. Чертеж позволит определить размеры каждой боковой стенки. Во время его рисования определяются с реализацией возможности разбора мангала. Если будет такая возможность, то длину боковых стенок следует увеличивать на 2 см. Эти дополнительные сантиметры будут представлять собой загнутые края. То есть 1 см каждой из сторон, которые будут примыкать к стойкам, нужно будет загибать под углом 90°. 1 см нижнего края боковин любой жаровни также нужно загибать. Делают это внутрь конструкции.

По составленному чертежу разрезают заготовленный листовой металл и профильную трубу или уголки. В днище сверлят отверстия. В продольных боковых стенках делают прорези. В случае создания полностью разборной конструкции в стойках делают два длинных проема. Их длина должна равняться высоте жаровни. Воображаемые линии, которые будут проходить через проемы, должны образовывать прямой угол.

Если создается своими руками неразборный мангал, то сначала сваривают боковины. Далее к ним приваривают стойки. Можно и не приваривать. Это улучшит портативность конструкции. В этом случае каждую пару стоек нужно сделать в виде буквы «Н». При этом концы стоек должны быть выше горизонтальной перегородки на 1-2-см. Для надежной фиксации к боковинам жаровни на уровне верха стоек можно приварить 4 выступающих металлических квадратика с размерами 2х2 см. Эти квадратики и стойки нужно будет скреплять крючками в форме буквы «П».

Для дополнительной устойчивости можно сделать концы стоек острыми, чтобы вогнать их в землю.

Модель с горлом

Такой мангал напоминает собой большую бутылку. Конструкция состоит из трех частей:

  1. Широкого цилиндра. Его высота равна 180-200 мм.
  2. Срезанного конуса. Высота – 100-150 мм.
  3. Узкого цилиндра. Имеет высоту, равную 100-150 мм.

Схема мангала

Нижняя часть имеет в себе много дыр. Они есть не только в днище, но и в боковых стенках. Верхние из них делают на высоте 130 мм. Наличие боковых отверстий является весьма интересной особенностью. Правильные мангалы не должны иметь таких дыр, поскольку через них к мясу подходит много кислорода. Он меняет химические процессы в мясе, и блюдо получается не таким, как нужно.

Однако в случае с приготовлением мяса на этом мангале это не так потому, что в жаровне сжигают столько дров, что боковые отверстия перекрываются углями. С постепенным тлением углей дыры станут свободными, но до этого момента процесс приготовления мяса завершается. В результате часть дров тратится впустую.

Шампур с мясом ставят своими руками в горло такого мангала, то  есть в верхний цилиндр. Во время тления углей эта часть превращается в проточную духовую камеру.

Такой мангал используют для приготовления шашлыка по-карски. Блюдо представляет собой большой кусок мяса. Его толщина достигает 3-4 см, а по размеру он напоминает маленькую тарелку.

Конструкция из бочки

Мангал с круглым днищем не работает так, как образец с прямоугольной жаровней. Это потому, что:

  • закругленные стенки отражают тепло назад на угли;
  • в середине угли быстро оседают, а по краям не успевают прогореть должным образом.

Поэтому просто распилить бочку пополам или вырезать в ней своими руками крышку для создания правильного мангала недостаточно. Проблему с чрезмерной осадкой углей можно решить благодаря устройству воздуховода. Есть два варианта его создания:

  1. Решетка для буржуйки. Ее ставят на днище. На ней угли будут лежать ровным слоем. Кроме этого под ней будет пространство с воздухом. Для притока свежего воздуха нужно сделать дырочки по центру днища.
  2. Уголок с размерами 85х85 мм. В нем нужно сделать несколько рядов дыр. Далее его приваривают к днищу. Дырки можно сделать под ним или в местах, где размещаются его концы.

При создании мангала из бочки нужно выдержать правило относительно оптимальной ширины. Заготовку следует обрезать не пополам, а на треть или четверть. Ширина образуемого среза должна равняться 25 см. В таком случае не соблюдается рекомендация касательно правильного расстояния между мясом и углями.

Однако испытательные эскизы показали, что шашлык получается очень хорошим. Объясняется это тем, что отраженные от стенок инфракрасные лучи создают дополнительный нагрев углей, и возникает более плотный поток горячего воздуха.

После изготовления жаровни, следующие действия таковы:

  1. Создание проемов под шампуры.
  2. Приварка шарниров и прикрепление крышки.
  3. Прикрепление ручки к крышке.
  4. Изготовление стоек.

poluchi-teplo.ru

Мангалы из металла своими руками: размеры, фото и советы

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Самостоятельное изготовление таких конструкций позволяет в точности учесть реальные потребности. В стандартных изделиях всегда будут присутствовать те или другие недостатки. В этой статье представлены мангалы из металла своими руками, размеры, фото, различные конструкции и подробные пошаговые инструкции.

Мангалы из металла своими руками: размеры, фотоМангалы из металла своими руками: размеры, фото

Кованые украшения изготовить сложно. Но некоторые другие части конструкции можно использовать, как образцы, для создания функционального изделия собственными силами

Содержание статьи

Как создают мангалы из металла своими руками: размеры, фото примеров, главные определения

Купить мангал из металла не трудно. В торговой сети можно найти множество предложений. Но вряд ли получится найти идеальные размеры и техническое оснащение. Именно поэтому предпочтительным выглядит решение о самостоятельном изготовлении. Но в любом случае пригодится предварительная формулировка конкретных требований.

Составление списка нужных критериев

Если состав семьи – небольшой, а образ жизни можно назвать замкнутым, достаточно будет создать компактную легкую конструкцию.Ее проще будет переносить, очищать от загрязнений. Когда предполагаются регулярные встречи в составе крупно компании понадобиться соответствующее по размерам оборудование.

Этот пример поясняет, что особо важным является целевое назначение изделия. Для уточнения его параметров, надо точно определить следующие параметры и особенности:

  • Количество и длину шампуров, которые будут устанавливаться одновременно для приготовления одной партии блюд (максимальное количество).
  • Размеры, которые подходят для места будущей установки мангала.
  • Примерный вес и необходимость оснащения колесами.
  • Защищенность площадки для барбекю от погодных воздействий.
  • Индивидуальные требования к внешнему виду.

В некоторых случаях пригодятся разборные конструкции. Их можно трансформировать в компактный вид, удобный для хранения. Небольшие модели пригодятся для пикников.

Такое стационарное сооружение уместно на приусадебном участке. Но взять его с собой в турпоход не получитсяТакое стационарное сооружение уместно на приусадебном участке. Но взять его с собой в турпоход не получится

Такое стационарное сооружение уместно на приусадебном участке. Но взять его с собой в турпоход не получится


Современный переносной мангал фабричного производства. В сложенном состоянии он займет минимум места багажнике легкового автомобиляСовременный переносной мангал фабричного производства. В сложенном состоянии он займет минимум места багажнике легкового автомобиля Современный переносной мангал фабричного производства. В сложенном состоянии он займет минимум места багажнике легкового автомобиля

Конструкции и материалы

Если изучить качественные мангалы из металла своими руками, размеры, фото, будет проще уточнить параметры собственного изделия.

Передвижной мангалПередвижной мангал

Передвижной мангал

Примечательные особенности этой конструкции перечислены ниже:

  • Толстые стенки и защитно-декоративное покрытие обеспечивают хорошую прочность, устойчивость к внешним воздействиям разной природы.
  • Вырезы на кромках корпуса сделаны для фиксации шампуров в разных положениях.
  • Внизу есть отверстия. Они предназначены для свободного доступа кислорода в область горения.
  • С одной стороны внизу сделаны ножки с приваренными пластинами. С их помощью создают надежные точки опоры и предотвращают перемещение.
  • Крупные колеса подходят для передвижения по неровным поверхностям без приложения лишних усилий.
  • Сбоку к мангалу жестко присоединен небольшой столик с креплениями для крепления совка и кочерги. Обратите внимание на то, что опытный мастер повернул крючки в сторону. В таком положении они не поранят пользователя.
  • Широкие рукоятки также прикреплены жестко. Они удобны для захвата даже тогда, когда на руки надеты рукавицы.
Мангал – «корабль»Мангал – «корабль»

Мангал – «корабль»

Такое изделие копировать сложно. Но вряд ли это надо, если нужны практические функции. Завитки и выступы быстро загрязняться, а очистить их будет непросто. Острые концы металлических листьев небезопасны. Подобные сооружения, скорее, используют для украшения садовых участков.

Мангал с крышей из металла:фотофабричного изделияМангал с крышей из металла:фотофабричного изделия

Мангал с крышей из металла: фото фабричного изделия

А такое решение пригодится. Конструкцию можно сделать меньше и проще, из других материалов. Но интересна сама идея – в рабочей зоне будут даже в дождь сохранены комфортные условия.

Шампура с электроприводомШампура с электроприводом

Шампура с электроприводом

Подобные изделия обеспечивают автоматическое вращение обрабатываемых продуктов питания, без вмешательства со стороны пользователя. Обеспечивается равномерная тепловая обработка, уменьшаются трудовые затраты. Но такое приспособление можно приобрести отдельно в готовом виде, либо создать отдельно с учетом размеров получившейся конструкции.

В мангале профессиональной категории устанавливают несколько областей тепловой обработки. Некоторые шампуры и вертела вращают с применением электрических приводовВ мангале профессиональной категории устанавливают несколько областей тепловой обработки. Некоторые шампуры и вертела вращают с применением электрических приводов

В мангале профессиональной категории устанавливают несколько областей тепловой обработки. Некоторые шампуры и вертела вращают с применением электрических приводов


Для разжигания углей можно приобрести такой аппарат. Но некоторые мастера оснащают мангалы встроенными устройствами принудительной подачи воздухаДля разжигания углей можно приобрести такой аппарат. Но некоторые мастера оснащают мангалы встроенными устройствами принудительной подачи воздуха

Для разжигания углей можно приобрести такой аппарат. Но некоторые мастера оснащают мангалы встроенными устройствами принудительной подачи воздуха


Еще одна «туристическая» модель. Здесь отсутствуют сварные соединения, поэтому самостоятельно создать упрощенный вариант не сложноЕще одна «туристическая» модель. Здесь отсутствуют сварные соединения, поэтому самостоятельно создать упрощенный вариант не сложно

Еще одна «туристическая» модель. Здесь отсутствуют сварные соединения, поэтому самостоятельно создать упрощенный вариант не сложно

Изготовление стационарного мангала своими руками из металла: чертежи, фото

Для создания конструкции можно использовать следующую последовательность действий:

  • Устанавливают необходимые размеры контура стенок с учетом рассмотренных выше критериев. Глубину делают от 15 до 25 см. При большем расстоянии придется тратить слишком много углей для получения аналогичного результата.
  • Длину опорных частей подбирают с учетом роста пользователей. Модно замерить расстояние, которое получится от середины ладоней свободно опущенных рук до поверхности земли. Если предполагается сделать ножки острыми для заглубления в грунт, выполняют соответствующую коррекцию (5-10 см).
  • Отверстия в нижней части корпуса создают диаметром 8-12 мм.
  • После определения с общими параметрами их отмечают на чертеже.
Вполне достаточно рисунка «от руки»Вполне достаточно рисунка «от руки»

Вполне достаточно рисунка «от руки»

  • Дальнейшие действия будут зависеть от личных навыков, оснащенности, умений работать со специализированным оборудованием. Для упрощения допустим, что сварочная техника применяться не будет.
  • В этом случае вначале из листового метала (2-3 мм) создают заготовки, прямоугольники с нужными размерами. Применяют ножовку с подходящим полотном. Торцы зачищают напильником, удаляют заусенцы.
  • Края боковин (10-15 мм) загибают под прямым углом. Высверливают вентиляционные и крепежные отверстия.
  • Для ножек можно использовать готовые стальные уголки подходящего размера.
  • Отдельные части скрепляют винтами и гайками.
Мангал в собранном видеМангал в собранном виде

Мангал в собранном виде

На этом рисунке приведен пример с другими ножками. Они сделаны из стальных прутьев с резьбой. К днищу корпуса приварены гайки соответствующего диаметра. Такую конструкцию можно разобрать по завершении летнего сезона, если не предполагается использование в зимний период.

Всесезонная стационарная модификацияВсесезонная стационарная модификация

Всесезонная стационарная модификация

Чтобы сделать мангал своими руками из металла, размеры с крышей можно оценить с помощью фото. Устраняйте кованые завитки и другие излишества. Выпрямляйте линии несущих элементов. В результате получится простая конструкция, но не менее функциональная, чем на рисунке.

Статья по теме:

Всесезонная стационарная модификацияВсесезонная стационарная модификацияБольше видов, идей и чертежей мангалов (разборных, неразборных, с крышкой, из бочек и баллонов, стационарных и переносных и т.д.) можно найти на страницах популярного онлайн-журнала HomeMyHome.ru. Кроме этого, там Вы найдете множество полезнейшей информации о строительстве и ремонте вашего дома.

Чертежи мангалов из металла с размерами, компактные конструкции

Ниже приведены примеры небольших мангалов из металла своими руками, размеры, фото, чертежи. Для их изготовления применяют технологические операции, описанные выше.

Складная конструкцияСкладная конструкция

Складная конструкция


В этой модели ножки в рабочем положении фиксируются специальными уголкамиВ этой модели ножки в рабочем положении фиксируются специальными уголками

В этой модели ножки в рабочем положении фиксируются специальными уголками


В сложенном состоянии ширина мангала – примерно 40 ммВ сложенном состоянии ширина мангала – примерно 40 мм

В сложенном состоянии ширина мангала – примерно 40 мм


Сложно придумать изделие проще. Хотя, можно сделать аналог из двух полос в форме буквы «П»Сложно придумать изделие проще. Хотя, можно сделать аналог из двух полос в форме буквы «П»

Сложно придумать изделие проще. Хотя, можно сделать аналог из двух полос в форме буквы «П»


Эта неустойчивая «магазинная» конструкция из жести быстро придет в негодность. Качественная самоделка будет долговечнееЭта неустойчивая «магазинная» конструкция из жести быстро придет в негодность. Качественная самоделка будет долговечнее

Эта неустойчивая «магазинная» конструкция из жести быстро придет в негодность. Качественная самоделка будет долговечнее

Обратите внимание! Окрашивать стальные стенки надо с применением жаропрочных эмульсионных составов. Обычные строительные краски быстро будут уничтожены пламенем и высокой температурой.

Полезные советы и общие выводы

При выборе размеров мангала для шашлыка из металла можно быстро принять правильное решение. Но сложнее определиться с видом соединений. Для сварки потребуется не только оборудование, но и профессиональные навыки. Придется сделать соответствующие инвестиции и пройти курс обучения. Также используют изготовление частей по индивидуальному заказу в мастерской, применяют иные методики сборки.

Как сделать мангал своими руками (видео)




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Эта неустойчивая «магазинная» конструкция из жести быстро придет в негодность. Качественная самоделка будет долговечнееЭта неустойчивая «магазинная» конструкция из жести быстро придет в негодность. Качественная самоделка будет долговечнее Загрузка…

aquatic-home.ru

Чертежи мангалов из металла своими руками

Когда-то работать с металлом учили в школе на уроках труда или производственного обучения: резать, сверлить, соединять две детали болтами с гайками или заклепками. Этих навыков достаточно тому, кто собирается сделать металлический мангал по собственным чертежам.

Делать своими руками или купить готовый мангал – дело вкуса.

Самостоятельное изготовление не всегда выйдет дешевле заводского, но шашлыки покажутся вдвойне вкуснее от того, что приготовлены на углях из созданного вами мангала.

Чертежи и размеры

Перед тем, как мастерить, нужно, как минимум, набросать эскиз будущего изделия. Затем прорисовать все детали с указанием размеров.

К разработке чертежей и определению размеров деталей можно подойти двумя способами.

  1. Придумать или выбрать в качестве образца готовую конструкцию (размеры, форму ящика, ножки и т. д.) с целью закупки всего необходимого.
  2. Сделать ревизию в гараже или на даче, где обычно есть обрезки металла, уголка или труб, которые можно включить в будущую конструкцию, и разрабатывать собственную модель, исходя из находок.
Второй путь интереснее и экономнее.

Виды конструкций

Основой любой конструкции металлического мангала является сам ящик и основание в виде ножек. Оформление и дополнительные элементы в виде крышки, рабочего столика, решетки под барбекю или подставки под казан – в соответствии с целесообразностью и фантазией изготовителя.

На рисунке показан простейший мангал. Размеры можно изменять исходя из собственных предпочтений. Но разметку отверстий в нижней части стенок и верхних надпилов под шампуры желательно сохранить.

Обычный

Самый распространенный вариант – жаровня на ножках. Выполняют ее обычно из металла толщиной 2-3 мм методом сварки.

В качестве опоры используют отрезки арматуры или металлический профиль.

Стационарный

При выборе конструкции можно не думать о весе изделия, поэтому основополагающим будет удобство работы мангальщика. Кроме того, имеется множество вариантов оформления и создания многофункционального устройства для приготовления пищи на открытом огне.

Разборный

Конструкции разборные и частично разборные (снятие ножек) заранее рассчитывают по весу и размерам мангала в транспортируемом виде. Варианты соединения деталей – петли с крючками или болты с гайками. Потрудиться, в том числе и над расчетом конструкции, придется дольше.

Промышленность выпускает разборные мангалы, которые в собранном для переноса виде напоминают небольшой чемоданчик. Его даже пешие туристы могут легко взять с собой.

Но такие устройства недолговечны: быстро прогорают и деформируются, так как для их изготовления используется тонкий металл.

Стандартные размеры

Большинство производимых промышленностью и изготавливаемых своими руками мангалов традиционно рассчитаны на 6 шампуров, поэтому жаровня имеет размеры около 600 мм в длину, 250-280 мм в ширину и 150-180 мм в глубину. Более глубокий ящик приведет или к перерасходу топлива, или к увеличению времени приготовления шашлыка, да и качество конечного продукта может пострадать.

Как рассчитать размеры?

Рассчитать габариты жаровни легко, если задать в качестве базы количество однократной закладки шампуров, поэтому стационарные мангалы для дачи, куда приглашают много гостей, чаще имеют длину около 1200 мм, то есть предназначены для 12-ти шампуров. Длиннее их не делают из соображений удобства обслуживания.

Ширину определяет длина шампуров. Самодельные шампуры могут быть какой угодно длины, но рабочая зона, где находится мясо, составляет максимум 50 см, обычно 28-30 см, поэтому ширину «с запасом» делать не стоит.

Глубину выбирают до 20 см, при большем значении труднее поддерживать условия, оптимальные для приготовления сочного шашлыка.

Очень маленькие мангалы не дадут достаточно жара, а слишком большие не будут полностью загружены.

Особенности

Нельзя забывать о высоте ножек. Технологически достаточно просвета между жаровней и землей сантиметров в десять, остальная высота – ради комфорта повара.

Пошаговая инструкция изготовления

Когда определена конструкция и прорисованы детали, готовим железо и инструменты.

Не забываем о средствах индивидуальной защиты при работе с металлом: закрытая одежда, перчатки, очки.

Что потребуется?

Цельный металлический лист или обрезки достаточных для будущих деталей размеров. Толщина – чем больше, тем лучше, для увеличения срока использования. Но толстый лист – тяжелый, в случае необходимости передвигать или переносить собранную конструкцию следует выбрать толщину металла 2-3 мм.

При эксплуатации мангала основная температурная нагрузка приходится на дно жаровни. Именно оно прогорает первым, если был использован металл одинаковой толщины. Поэтому, если есть возможность, для дна желательно взять лист от 5 мм. Впрочем, 2-3-миллиметровый лист, использованный для дна и стенок мангала, служит несколько лет. Причем, чем чаще готовят шашлыки, тем больше срок службы.

Для изготовления ножек подходит уголок, металлическая труба или арматура. Уголок предпочтительнее, так как его можно использовать по периметру дна, сварив из него раму — деталь не обязательную, но прибавляющую конструкции долголетия.

При желании сделать ножки съемными придется заранее заготовить крепеж.

В процессе изготовления под рукой должны находиться следующие инструменты:

  • линейка или рулетка;
  • уголок;
  • карандаш, маркер или чертилка по металлу;
  • болгарка для вырезания деталей;
  • дрель;,
  • сварочный аппарат.

Как выполнить сварку?

Применение сварочного аппарата упрощает и ускоряет процесс изготовления мангала. Над сборно-разборными вариантами придется трудиться дольше, но это дело вкуса.

Как при сварке любых металлоконструкций из листа, сначала прихватывают углы, затем производят расшивку.

К полностью сваренному коробу крепят ножки.

Поэтапное возведение

Когда чертежи, инструменты и материалы на рабочем месте, можно приступать.

  • Вырезаем из листа детали в количестве пяти штук: дно, передняя, задняя стенка и две боковых.

  • Берем переднюю и заднюю стенки, кладем одну на другую, совмещаем. Производим разметку отверстий для воздуха.

  • Вооружаемся дрелью со сверлом 8-10 мм, сверлим. Размечаем выемки для фиксации шампуров. Берем болгарку, вырезаем.
  • Разъединяем стенки, при необходимости отверстия и выемки зачищаем наждачкой от стружки и заусенцев.
  • Свариваем короб.

  • Привариваем или крепим болтами ножки. Для большей устойчивости изделия между опорами можно вварить перемычки.

  • Еще раз берем в руки наждачку и готовим наружные поверхности мангала под покраску.

Покраска готового мангала

Наружная поверхность мангала требует нанесения защитного слоя.

В заводских условиях применяют смеси на силиконовой основе, требующие запекания.

В домашних условиях оптимально использовать кремнийорганические термостойкие или акриловые краски и эмали. Вторые, выпускаемые в баллончиках, удобнее в применении и прочнее удерживаются на металле.

Перед окрашиванием обязательно очистить поверхности от мусора и следов коррозии, используя наждачную бумагу или насадку на дрель. Нанесение краски – не менее двух слоев с выдержкой указанного на упаковке срока высыхания. Если решили работать кистью или валиком, то каждый слой наносят в одном направлении, но перпендикулярно к предыдущему.
Посмотрите видео про изготовление мангала

Купить или сделать?

Если закупать все материалы для мангала, затраты в конечном итоге могут превысить стоимость готового мангала заводского изготовления.

Но эти затраты распределены во времени, а отдельные детали или материалы для них могут оказаться под рукой.

Учитывая удовольствие от самого процесса работы, когда из груды металлы получается полезная вещь, о покупке мангала можно забыть. Все в наших руках!

gidpopechkam.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
