Эпоха земледелия канула в прошлое много веков назад, но это не значит, что все наработки того времени теперь ничего не значат. К примеру, сегодня пойдёт речь о том, как сделать ветряную мельницу своими руками.

Начать стоит с того, зачем это, вообще, нужно? Вряд ли кто-то при её помощи будет молоть пшено в муку. Да и выращиванием пшена занимаются профессиональные фермеры, у которых за все производственные процессы отвечает современная техника. Тем не менее всё больше дачников задаются вопросом, как сделать ветряную мельницу своими руками?

Объясняется подобный ажиотаж довольно-таки просто — ветряная мельница, которую можно легко сделать своими руками является великолепным элементом ландшафтного дизайна, который делает участок по-настоящему уникальным. Продать сад, у которого есть такая изюминка гораздо проще, чем участок, как две капли воды похожий на соседний.

В современном мире уникальность ценится превыше всего. Именно поэтому если вы решите сделать ветряную мельницу своими руками — это позволит преобразить ваш сад. К тому же при должном усердии и небольшом экскурсе в физику вы сможете использовать данное строение как источник энергии.

Внимание! Ветряную мельницу можно использовать в качестве электрогенератора.

Ветряная мельница на вашем дачном участке может не только быть элементом ландшафта, который вы сделали своими руками, но и преобразователем энергии ветра. Это позволит в значительной мере сэкономить семейный бюджет.

Дополнительные качества ветряной мельницы

Перед тем как выбрать место для установки ветряной мельницы, вы должны учесть, что данное сооружение, которое вы сделаете своими руками, может иметь несколько назначений:

1. Ветряная мельница может скрыть ряд неприглядных мест вашего участка вроде канализационного люка.
2. Некоторые ветряные мельницы, которые можно сделать своими руками, выполняются из лёгких материалов. Как результат удаётся минимизировать их габариты. Поэтому данные сооружения часто используют в качестве защитных колпаков для вентилей труб и других инженерных объектов.
3. Сооружение можно использовать как домик для детских игр. Для этого понадобится немного укрупнить конструкцию, но ничего нереального здесь нет. Главное, сделать её устойчивой и не забыть про вход.
4. В сооружении больших размеров, сделанном под мельницу своими руками, можно хранить разнообразный садовый инвентарь. По факту это будет подсобное помещение.
5. Каменную мельницу можно также использовать как мангал.
6. Данное сооружение при небольшой модификации можно применять как пугало для кротов. Достаточно вкопать ножки вглубь на 20 сантиметров, чтобы вибрации от конструкции, которые будут возникать при вращении лопастей, передавалась в землю.

Как видите, ветряной мельнице, которую вы сделаете своими руками можно найти множество применений, как элементу ландшафтного дизайна.

Роль ветряной мельницы в ландшафтном дизайне

Современный мир настолько разнообразен, что для того, чтобы участку быть самым лучшим, недостаточно простого ухода и ровных грядок — необходимо выделяться. При этом нужно всё делать с умом. Ведь ландшафтный дизайн — это сложная наука, которая учитывает множество нюансов.

К примеру, при выборе растительного покрова учитываются такие факторы, как:

• тень,
• влажность,
• сочетание с другими культурами,
• необходимые оросительные системы и т. д.

Одним из самых трендовых элементов ландшафтного дизайна на данный момент считается ветряная мельница. Самое же главное достоинство такого сооружения заключается в том, что конструкцию можно сделать своими руками.

Делаем ветряную мельницу своими руками

Выбираем место и подготавливаем его

Постройка ветряной мельницы — это куда более ответственное мероприятие, чем может показаться на первый взгляд. Нужно учесть множество факторов, чтобы получить по-настоящему стоящий элемент ландшафтного дизайна.

Лучше всего для установки подходит открытое пространство. Во-первых, здесь лопасти мельницы будут практически всегда вращаться, а во-вторых, собрать данную конструкцию на открытом пространстве гораздо проще, так как ничего не будет вам мешать.

После того как вы подберёте подходящее место для монтажа нужно будет убрать участок. Уберите все мешающие постройке кустики и пеньки. Если трава слишком высокая — срежьте её при помощи газонокосилки.

Землю перед установкой конструкции нужно тщательно разровнять. Только после этого вы сможете приступить к укладке фундамента, точнее, платформы. Чтобы выбрать правильное место, вы должны чётко представлять, как будет выглядеть ваша будущее сооружение.

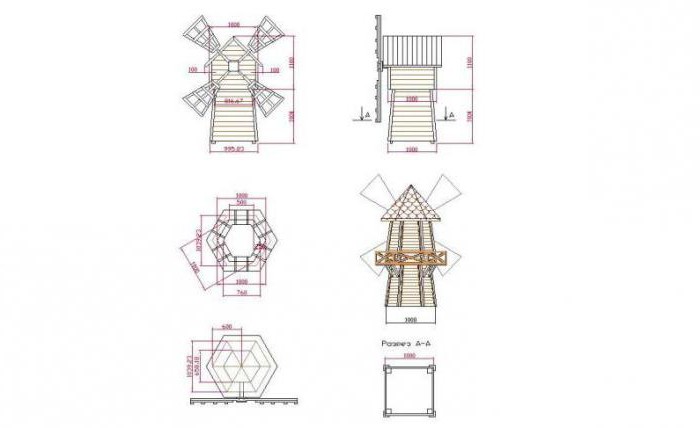

Создаём план

В качестве примера возьмём элементарную конструкцию, которую при должной доле усилий сможет построить каждый человек. Всё начинается с создания плана:

1. Нарисуйте эскиз макета.
2. Посредством чертежа рассчитаете, какие размеры должны быть у каждой детали ветряной мельницы, которую вы хотите сделать своими руками.
3. Выберите оптимальный материал, из которого будут сделаны основные элементы конструкции. Лучшим выбором считается сосна. Она обладает высокими эксплуатационными качествами. При этом её стоимость находится на приемлемом уровне.

После того как с планом и чертежом всё улажено можно приступать к непосредственному процессу сборки.

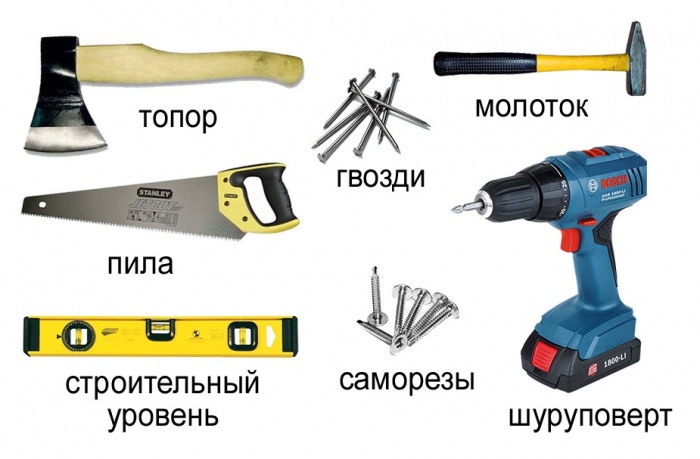

Подбор нужных для работы инструментов и материалов

Чтобы создать достойное сооружение вам понадобятся такие инструменты:

• Линейка для создания углов.
• Ручки, фломастеры, карандаши, циркуль, маркеры.
• Строительная рулетка.
• Дрель с набором разнокалиберных насадок.
• Шуроповёрт или отвёртка. Также для этой цели можно использовать обычную дрель со специальной насадкой.
• Молоток, пила, лобзик.
• Болты, гвозди, шайбы, саморезы, шурупы. Длина элементов напрямую зависит от того, насколько толстые доски вы будете использовать.
• Наждачная бумага для шлифовки элементов. Также можно использовать шлифовальную машинку.

С помощью этих инструментов вы сможете своими руками сделать отличную ветряную мельницу, которая станет прекрасным дополнением вашей концепции дачного ландшафта. Также для воплощения идеи вам понадобятся такие материалы:

• Чтобы сделать ветряную мельницу своими руками чаще всего используют фанеру или вагонку. Широкие доски отлично подходят для корпуса.
• Чтобы сделать стены своими руками используйте бруски.
• Для обшивки подойдёт любой материал.
• Чтобы сделать лопасти используйте металлические рейки или трубы.
• Уголки.
• Крышу можно сделать из фанеры. В качестве крепёжных элементов используйте рейки.
• Для того чтобы закрепить лопастной винт своими руками вам понадобится шпиль и подшипник.

После того как все материалы и инструменты будут собраны, вы сможете сделать ветряную мельницу своими руками.

Разметка конструкции

После того как все чертежи сделаны, а нужный инвентарь собран, можно приступить непосредственно к разметке конструкции при помощи своих рук:

1. Разметьте четыре квадрата на основании. Стороны каждого по 25 сантиметров. При этом каждый квадрат нужно поделить на четыре равных части. В середине делается отверстие.
2. Начертите четыре блока для сторон. Детали лучше всего вырезать из цельных кусков дерева. Соотношение будет 35 на 54 см.
3. Стены можно легко сделать своими руками в форме трапеции. Это придаст ветряной мельницы по-настоящему декоративный вид.
4. Трапециевидные стены ветряной мельницы, которые вы будете делать своими руками, состоят из шести частей, которые должны быть надёжно прикреплены друг к другу. При этом каждая следующая часть меньше предыдущей на два сантиметра. Соответственно первая будет 35 см, а последняя 25.
5. Для того чтобы конструкция обладала надёжностью нужно сделать прочный каркас. При использовании качественных материалов всё это можно осуществить своими руками.

6. Для того чтобы сделать каркас своими руками вам понадобятся бруски. В сечении данные элементы будут соответствовать следующим параметрам 40 на 40 миллиметров. Для осуществления проекта вам понадобится целый комплект: восемь штук по 54 и 38 см, а также шесть штук 36 см.
7. Чтобы сделать надёжный каркас своими руками также понадобится четыре бруска на 54 и четыре на 10 сантиметров. Сечение каждого элемента 30 на 30 мм.
8. Создание крыши ветряной мельницы потребует от вас создания разметки при помощи лекала.
9. Начертите линию на 38 см. Сделайте отступ ровно наполовину и начертите ещё одну на 30 см. Длина бокового шва треугольника 35,5 см. Согласно данному лекалу нужно обработать 10 листов. Они впоследствии будут выполнять роль скатов.
10. Лопастной винт для ветряной мельницы нужно сделать своими руками как на схеме из элементов 45 на 15 мм. Всего будет четыре части, на каждой из которых нужно закрепить элементы с такими характеристиками: один на 91 см, 20 по 19, две по 45,5, четыре на восемь, 26 и 17.

11. Прочертите два круга, диаметр каждого — 17 см.

После того, когда вы сделаете разметку ветряной мельницы своими руками — аккуратно вырежьте все элементы, отшлифуйте их, обработайте специальными составами и только после этого начинайте финальную сборку.

Обработка

Для пропитки дерева лучше всего использовать следующие составы: Пинотекст, Акватекс, Белинка.

Каждый из них смог себя зарекомендовать как надёжное средство для защиты дерева от атмосферных явлений и насекомых. Эти вещества позволят вам не беспокоиться о сохранности ветряной мельницы, собранной и установленной своими руками.

Важно! Пропитку нужно делать в 2-3 захода. Это гарантирует стойкость защиты. При этом каждый слой должен успеть просохнуть.

Сборка

После того как вы завершите обработку всех частей ветряной мельницы, можно будет приступить к её сборке своими руками. Просто следуйте этой инструкции, и вы всё сможете сделать самостоятельно:

1. Скрепите боковые части при помощи реек.
2. Чтобы сделать основание ветряной мельницы своими руками используйте два квадрата, у которых есть дырки посередине.
3. Соедините основание и корпус ветряной мельницы саморезами.
4. Сколотите два треугольника, основания которых равняются 38 см, а стороны 35 с половиной.
5. По обеим сторонам прикрутите к треугольникам фанеру.
6. Крышу нужно делать из двух частей. На каждую пойдёт по пять приготовленных заранее элементов.
7. Вертушку ветряной мельницы сделайте своими руками при помощи деревянных реек.
8. На концы лопастей закрепите короткие рейки и прикрутите круги в центре. После чего просверлите в середине дыры и установите шпильки. Тоже нужно сделать с торцом.
9. Закрепите шпиль. Всю конструкцию скрепите гайками.

В конце наденьте крышку на корпус, который вы сделали своими руками и закрепите всё саморезами.

Подробный процесс сборки устройства ветряной мельницы вы можете увидеть на видео снизу.

Декорирование

После того как вы сделали ветряную мельницу исключительно благодаря своим рукам, необходимо придать ей соответствующий вид. Для этого можно использовать лак. Он придаст вашему сооружению завершённость.

Внимание! Если элементы из дерева обработаны не достаточно качественно, лучше использовать краску.

Чтобы придать ветряной мельнице дополнительный антураж её элементы можно покрасить разными цветами. Также можно добавить рисунки вроде цветов, бабочек или насекомых. Каждый из них легко делается своими руками, если использовать немного фантазии.

Итоги

Как видите, сделать ветряную мельницу под силу каждому. Главное, на начальных этапах начертить правильную разметку и подобрать хорошее место. Также заранее необходимо решить, какими уникальными качествами будет обладать сооружение.

bouw.ru

как сделать декоративную ветряную конструкцию из фанеры для сада

На дачном участке, кроме теплиц, цветочных клумб, дорожек, можно сделать другие полезные объекты. Например, декоративную мельницу своими руками. Но это не крупногабаритное сооружение, а всего лишь маленькая копия, которая сильно украсит сад. Разные модели конструкции можно заказать у мастеров или приобрести в магазине. Однако нужно потратить на изделие немалую сумму. Для хозяина дачи, умеющего работать с деревом, задача не станет сложной.

Польза постройки

Самая важная функция декоративной мельницы — создание благоприятной атмосферы и уюта на дачном участке. Конструкцией также можно оформить клумбы и сады, сделанные в европейском или старорусском стиле. Дизайнеры рекомендуют совмещать мельницу с другими объектами: плетеными заборами, лавочками и миниатюрными прудами.

Также декоративная мельница для сада поможет скрыть некоторые неэстетичные участки на дачном дворе, например, люки непривлекательные сантехнические коммуникации. Строение отлично сочетается с камнями, деревьями и цветами. Некоторые садоводы обустраивают мельницу цветочными клумбами, устанавливая красивые ящики по периметру конструкции. В любом случае мельница несет только пользу.

Другие умельцы изготавливают мельницу больших размеров и создают из нее беседку или игровой домик для детей. Также есть возможность смастерить из декоративного объекта складское помещение.

Из каких элементов состоит конструкция

Практически все модели декоративных мельниц состоят из одинаковых частей. Могут отличаться друг от друга технологией монтажа, к примеру: объекты из фанеры сооружаются по одной схеме, а из металла или кирпича — по другой. Перечень частей постройки:

• бетонная или кирпичная платформа;
• облегченный фундамент — возвышенность над платформой;
• каркас строения;
• крыша разной формы;
• деталь для вращения;
• сбалансированные лопасти.

Элементов конструкции не так много, но все они выполняют разные функции. Поэтому необходимо знать, для каких целей служит та или иная часть мельницы. Описание конструкции по деталям:

1. Платформа. Если поместить объект декора на землю, то через малое время произойдет разрушение постройки, поскольку влажность уничтожает древесный материал. Платформа должна делаться из бетона или кирпича — это стартовая площадка, на которой будет возводиться объект.
2. Фундамент. Этот элемент конструкции сооружается из кирпича. То есть надо сделать небольшой фундамент, который защитит строение от сырости. Основание предназначено и для хорошей устойчивости декоративного изделия.
3. Скелет мельницы. Это не менее важная часть. Каркас в основном изготавливается из бруса или бревнышек. Скелет крыши надо сделать правильно, учитывая расположение окон и дверей. Затем конструкция обшивается фанерой или другим материалом.
4. Крыша. Зачастую владельцы выбирают округлые шестиугольные крыши, поскольку мельница, по сути, имеет округлую форму. Тем не менее допускается любой вариант крыши. В качестве кровельного покрытия применяется мягкая кровля.
5. Деталь вращения. Обычно такой элемент устанавливается изнутри крыши и состоит он из велосипедных подшипников и оси. Конструкция соединяется с лопастями, которые начинают вращаться за счет порывов ветра. Механизм вращения также можно соединить со всеми элементами мельницы, и вращаться будут не только лопасти, но и вся конструкция. Но для этого на ось монтируется ветрило. Рекомендуется также использовать велосипедные подшипники.
6. Крылья (лопасти). Конструкция сооружается из любых подручных материалов, но проще сделать из фанеры или планок. Устанавливая крылья на ось, нужно позаботиться о балансировке и симметрии всех четырех деталей.

​

Рабочие принадлежности и материалы

Мельницу по традиции делают из дерева. Это обусловлено низкой ценой на материал. В остальном декоративное сооружение делается из металла, камня, пластика и так далее. Без какого материала и инструментов не обойтись:

• брус;
• толстые и тонкие листы фанеры;
• несколько цветов краски;
• мягкая черепица;
• антисептическое средство;
• щебень;
• велосипедный подшипник;
• перфоратор;
• кирпичи;
• дикий камень;
• песок;
• анкеры;
• цемент;
• арматура;
• металлическая ось;
• лопата;
• шурупы;
• лобзик;
• рулетка;
• строительный уровень;
• дрель с насадками «коронками»
• гайки и шайбы.

Мельница шестиугольной формы

Если владелец дачного участка знаком с электрическими инструментами и деревообработкой, то сборка конструкции не займет много времени и сил. Если за дело берется новичок, то следует придерживаться представленной инструкции. Тогда никаких проблем не возникнет.

Изготовление платформы

Чтобы выполнить этот шаг, надо подготовить материал. Как правило, платформа делается из бетона или природного камня. Первый вариант эффективней, поскольку прослужит длительное время. А в качестве декора можно применить тот же натуральный камень и обложить платформу. Ветряная мельница своими руками начинается со строительства платформы:

1. Изначально делается котлован 100*100 см. Его глубина составляет 20 см. Предварительно выбирается ровная площадка, также важно, чтобы мельница на выбранном участке гармонично вписывалась в общий стиль сада.
2. После чего изготавливается бетонная платформа. В сделанный котлован устанавливается решетка из арматуры. Ее можно найти у себя на даче или смастерить из арматуры с помощью сварки или проволоки. Потом устанавливается опалубка, которая должна быть выше уровня земли на 15 см.
3. Далее готовится песок, щебень, вода и цемент. Желательно делать такое соотношение: 25% цемента, 25% щебня и 50% песка. Раствор замешивается в бетономешалке, доводя его до полужидкого состояния.
4. Изготовленный раствор заливается в котлован. Поверхность бетона выравнивается мастерком. Нужно, чтобы залитый раствор дошел до уровня края опалубки.

В окончании надо выждать, пока бетонная платформа застынет.

Сооружение фундамента

После изготовления платформы возводится небольшой фундамент из кирпичей или шлакоблока. Основание сделать легко. Ведь это не фундамент под огромное многоэтажное здание. Поэтому требования к мини-фундаменту будут минимальными. Работа проделывается в несколько шагов:

1. На платформе необходимо разметить периметр фундамента и промазать цементом.
2. Далее на раствор выполняется кирпичная кладка.
3. Высота фундамента должна составлять минимум 3 кирпича.
4. Кладка всегда начинается с углов, и швы нижнего ряда перекрываются кирпичами верхнего ряда наполовину, чтобы кирпич перекрыл шов на 40—50%.
5. Ровность стенок контролируется строительным уровнем.

По завершении кладки все швы забиваются раствором, чтобы не было никаких щелей.

Строительство шестиугольного каркаса и обшивки

А после возведения фундамента последует строительство каркаса — это самая важная часть всей конструкции. Важность заключается в симметрии всех сторон будущей декоративной мельницы. Поэтому каркас изготавливается ровным, иначе обшивка получится кривой, и вся конструкция потеряет свой красивый внешний вид. С чего нужно начинать:

1. Вначале надо подготовить 6 брусков по одной длине и 10 перемычек. Размеры выбираются индивидуально. Задача — сделать цилиндр, только шестиугольной формы. С помощью шуруповерта закрепляется нижняя часть конструкции, а затем — верхняя. Берутся 2 бруска и соединяются перемычкой, затем следующий брусок соединяется другой перемычкой и так далее.
2. После изготовления каркаса нужно приняться за обработку изделия антисептиками. Кисточкой наносится первичный слой. А после высыхания наносится вторичный слой. Это поможет продлить срок службы.
3. На последнем этапе к фундаменту прикрепляется каркас. Он устанавливается на основании, а на нижних перемычках делаются отметины — это места под отверстия. Затем перфоратором проделываются дыры через дерево и кирпич. В отверстия устанавливаются анкеры и закручиваются. Такой способ существенно укрепит конструкцию.
4. После чего вырезаются 6 прямоугольных кусков из фанеры. И один за другим прикручиваются шурупами к каркасу. Фанера также обрабатывается антисептиком.

Все деревянные элементы мельницы из фанеры обрабатываются антисептическим средством в несколько слов.

Возведение крыши

Можно сделать односкатную, двускатную, четырехугольную крышу и так далее. Но поскольку деревянная мельница имеет 6 углов, то логичнее соорудить шатровую крышу, которая также оснащена шестью углами. Процесс сборки шатровой крыши:

1. Каждый угол крыши должен выходить на угол каркаса. Изготавливаются стропила одной длины количеством 6 штук. Делается 5 перемычек. Для закрепления используются металлические уголки и шурупы. Предварительно один край всех мини-стропил срезается под прямым углом. Для резки используется ножовка или лобзик.
2. Перпендикулярно друг другу устанавливается пара стропил. Закрепляются уголками и шурупами. К ним присоединяются остальные балки. Верхняя точка крыши должна находиться строго по центру.
3. Теперь для усиления конструкции прикручиваются перемычки. Их надо устанавливать немного ниже середины крыши. Брус вставляется между стропилами и с боков балок выполняется закручивание саморезов. Все очень просто.
4. Чтобы закрепить верхнюю часть крыши, рекомендуется из куска цинка вырезать полосу. Ею надо обкрутить пик и закрутить саморезами.

В конце конструкция проверяется на прочность и обшивается фанерой.

Деталь для вращения лопастей

На этом шаге изготавливается внутренний механизм для вращения лопастей. Нужна ось и подшипники. Проще использовать велосипедные подшипники. Процесс изготовления механизма:

1. На каркасе проделывается отверстие, но в том месте, где находится брус. Туда вставляется ось и фиксируется гайками и шайбами.
2. Далее на другом конце оси проделывается та же процедура. Первой накручивается гайка, а затем — шайба. Останется маленькая часть оси с резьбой под подшипники.
3. Надо сделать кольцо из дерева и плотно надеть его на велосипедные подшипники. Для этого применяется дрель с насадкой «коронка». Таких насадок много, и они имеют разный диаметр. Поэтому берется доска по толщине подшипников, которые находятся в специальном кольце. Вырезается круг диаметром 10 см. Затем в вырезанной части проделывается отверстие под внешний диаметр велосипедного подшипника.
4. Вырезанная деревянная шайба насаживается на подшипник. Далее конструкция нанизывается на ось. Следом накидывается шайба. В конце выполняется закручивание гайки.

Можно придумать другой вариант. Потому что не у всех есть насадки «коронки», а без них сложно вырезать ровную деревянную шайбу.

Изготовление лопастей

Лопасти на мельнице имеют другое название — «крылья». Их количество составляет 4 штуки. Для изготовления таких изделий применяются тонкостенные фанерные листы. Необходимо на картоне сделать шаблон, по которому будут делаться «крылья». Пошаговое создание лопастей:

1. Придумав форму лопастей, шаблон необходимо перенести на лист фанеры. Чтобы работа продвигалась быстрее, желательно использовать лобзик.
2. Изготовив 4 лопасти, их надо прикрепить к деревянной шайбе. Важно установить «крылья» с одинаковым интервалом между собой.
3. Итак, берется лопасть и приставляется к вращающему механизму. Затем саморезами выполняется закрепление детали. Такую работу надо проделать со всеми лопастями. Чтобы лопасти были более жесткими, на каждой из них необходимо прикрепить планки.

В окончании на фундамент и бетонную платформу монтируется природный камень. Мельница из дерева окрашивается предпочтительными цветами. Желательно использовать разнообразную палитру, а не красить конструкцию одним цветом.

По желанию рядом с мельницей можно сделать дополнительные декоративные объекты в виде цветочных клумб или лавочек. Постройку можно украсить окнами, дверьми, балконом. Необязательно все это изготавливать, достаточно сделать имитацию с помощью планок.

sotka.guru

Декоративная мельница своими руками пошаговая инструкция

Содержание статьи:

• 1
  Декоративная мельница для сада своими руками. Пошаговая инструкция
• 2
  «Быстрая» мельница, обшитая вагонкой: пошаговая инструкция с фото
• 3
  Пошаговая инструкция с фото как сделать шестигранную мельницу-сруб для сада.
• 4
  Другие оригинальные дизайн-проекты ветряков

Ваш участок станет уютным и просто идеальным, если основная идея ландшафтного дизайна – это безмятежный фольклорный пейзаж с ухоженными зелеными лужками и пестрыми цветами. Главная героиня любого пасторального сюжета – декоративная мельница.

Потратив не так много времени, вы сможете сделать эту красоту сами.

Предлагаемые вашему вниманию три пошаговых инструкции с фото по изготовлению ветряков различной сложности и несколько идей дизайна и конструкции готового сооружения.

Декоративная мельница для сада своими руками. Пошаговая инструкция

Понадобится: фанера, бруски различной толщины, деревянные планки, клей, скотч, длинная шпилька, 4 коротких шпильки, 4 фиксатора, гайки, прокладки, саморезы.

Самый верхний блок

Выпилите 6 длинных трапециевидных заготовок, спилив край под углом 45º.

Совет! Все края деталей, которые будут скрепляться под углом меньше 180º, лучше выпиливать под углом 45º.





Сложить их боковыми сторонами плотно друг другу, так чтобы с изнанки в месте стыков образовались канавки. Надежно зафиксировать все шесть деталей скотчем с лицевой стороны.



Декоративная мельница своими руками. Пошаговые фото

Перевернуть деталь и заполнить бороздки надежным клеем, нанесите состав и на боковые края конструкции. Делать все быстро до затвердения смеси.



Сложить крайние детали и собрать всю конструкцию, скрепить ее скотчем и оставить до полного схватывания.



Срезать излишки клея, чтобы они не повлияли на точность сборки готовой конструкции.



Декоративная мельница для сада своими руками. Фото

Выпилите шестигранную крышку по размерам внутренней части верха конструкции. В центре просверлите отверстие и для удобства установки не до конца ввинтите маленький шуруп.

Перевернуть каркас мельницы, установить на узкую часть. Нанести клей с изнаночной стороны верхней части башни, вставить крышку, поставить небольшой груз.







Основание верхней части

Этот блок с нижними деталями будет соединяться с помощью бруска-оси размером 70х70 мм. Сделайте две шестигранные заготовки с размером стороны равным длине внутренней грани основания башни.



В нижней крышке сделать квадратную прорезь по размерам бруска – 70х70 мм, а в верхней – в центре просверлить небольшое отверстие-метку для последующего соединения с осевой деталью.

К двум крышкам выпилить боковые стороны – стенки 6 штук. Ширина их равна длине наружной грани основания верхней части. Боковые срезы заготовок следует делать под углом 45º.

Сложить 3 детали стенок грань к грани, с лицевой стороны соединить скотчем. Нанести клей в канавки с обратной стороны этих скрепленных заготовок и по трем сторонам из шести обеих крышек. Соединить элементы верхнего и нижнего оснований с тремя стенками. Дополнительно закрепить шурупами и тисками. Таким же образом прикрепить оставшиеся грани.



Когда конструкция блока будет готова вставить в нижнюю часть осевой брусок и соединить его с верхней крышкой шурупом через ранее сделанное отверстие.



Нижний блок установить вертикально и склеить его с верхней частью, установив сверху груз.



Готовую конструкцию отшлифовать.

Базовая часть

Основание декоративной ветряной мельницы своими руками изготовленной состоит из трех блоков, которые изготавливаются по тому же принципу, что и верхние заготовки. Нижний блок – шестигранная призма без крышек. Боковые стороны стенок и верха выпиливаются также под углом 450 и собираются с помощью скотча и клея. Между противоположными стенками прикрепить шурупами или с помощью клея доску, в середине которой установить квадратную коробку с внутренней стороной 70 мм – для осевого бруса.





На нижний блок будет крепиться средняя деталь – шестигранная пирамида без вершины. Ширина вверху каждой из трапеций равна ширине стенки нижнего блока верхней части, а внизу – стороне шестиугольника. Боковые края и основание 6 заготовок выпиливаются под углом 45º и склеиваются как самый первый изготовленный блок.



Верхний элемент основания выполняется по принципу нижнего. На всех элементах конструкции делаются в верхней части мест соединения пазы для установки смотровой площадки по ширине брусков ее каркаса.

Все три блока основания склеить в одну конструкцию и сверху установить гнет, но не слишком тяжелый, чтобы швы каждого из блоков не разошлись. Срезать клей.



Как сделать декоративную мельницу своими руками. Фото

Смотровая площадка

Подготовить 6 брусков каркаса, на концах которых сделать небольшие отверстия-метки для шурупов. Еще необходимо нарезать 5 комплектов планок для дорожки платформы, которые вместе составляют шестиугольники различного размера.

Совет! Удобнее заранее сделать чертеж с разметкой на доске и после этого приступать к подготовке всех элементов. А на шаблон наклеить двухсторонний скотч.







Когда детали подготовлены, все планки собрать по разметке на липкую ленту, проклеить 5 шестиугольников и бруски в стыках. Дополнительно придавить каркас тисками. После высыхания аккуратно отделить платформу от шаблона.





К брускам по внешнему краю прикрутить саморезами столбики ограждения.



К ним приклеиваются планки перил.





Верхнюю часть мельницы перевернуть и к ней прикрепить саморезами бруски каркаса смотровой площадки. Установить эту конструкцию в проклеенные пазы основания и придавить грузом.



Купол

Этот элемент декоративной мельницы выполняется из полой полистирольной полусферы. Кольцо крепления и основание имеют тот же внешний диаметр, что и купол.



В круге сделайте отверстие в центре. Совместив основание с кольцом, просверлите еще 4 дыры в обеих деталях одно над другим для саморезов. Совместить центральные отверстия круга и верха собранной мельницы, скрепить их шурупом.

Вращающийся механизм

Сделать две квадратные заготовки для каркаса. Сложить их вместе, скрепить тисками и, сдвинув к одному краю, сделать отверстия по размеру имеющихся подшипников. Поставить детали тонкой стороной вверх, просверлить в двух местах метку для шурупов длиною ниже середины отверстия. Разрезать эти заготовки посередине окружностей. Для устойчивости между двумя деталями проложить бруски, склеить все вместе, прикрепить на планку платформы. С одной стороны основание приподнимается на небольшой брусок, чтобы весь механизм располагался, не горизонтально, а под углом. В платформе сделать по углам отверстия для крепления механизма к мельнице.



Как сделать декоративную мельницу своими руками. Фото





Вставить подшипники в пазы отверстий и зафиксировать вторые части квадратных заготовок шурупами.



Шпильку из нержавеющей стали вставить в оба подшипника, закрепить шайбами и гайками.





Чтобы сделать мельницу аккуратно, для точной разметки отверстия для шпильки в куполе, собранный механизм устанавливают внутри кольца, а полусферу одним краем на обруч, а противоположный – ровно на такую же высоту. В месте, где шпилька упирается в полукруг – делают отметку и потом отверстие.



Купол склеивают с кольцом, закрепив липкой лентой.



Механизм прикручивают к круглой основе мельницы и одевают полусферу.



Купол фиксируют в четырех местах саморезами.







Крепим лопасти

Для центрального крепления подойдет широкий квадратный брусок толщиной 40 мм, на котором делается разметка круга. Отступив от краев четверть длины стороны, по центру просверлить четыре не сквозных отверстия большим сверлом. С обратной стороны круглой насадкой сделать выемку диаметром 30 мм. Сверлом, равным толщине шпильки механизма просверлить в центре дырку. В боковых сторонах выполнить по одному отверстию строго посредине. Придать готовой детали круглую форму.









По шаблону выпилить 4 лопасти, от их габаритов зависит размер мельницы.





Для каждого крыла подготовить по одному бруску каркаса, сделать в торце отверстие, в котором зафиксировать шпильку с винтовой нарезкой или болт. С другой стороны приклеить лопасть к бруску.







В большие дырки на креплении вставить фиксаторы, вкрутить в них лопасти, зафиксировать гайками и шайбами.







Собранную конструкцию закрепить на шпильке мельницы.







Следующая модификация ветряка конструируется гораздо проще, но выглядит не менее привлекательно.

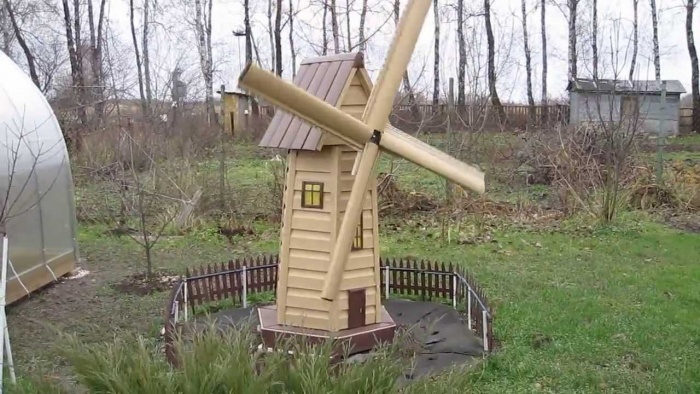

«Быстрая» мельница, обшитая вагонкой: пошаговая инструкция с фото

Подготовьте две квадратные детали для каркаса: верхняя со стороной 300 мм, основание – 400 мм. Эти заготовки, как и весь остов, будут обшиты сверху вагонкой, Поэтому для их изготовления можно использовать листы ДСП или фанеру от старой мебели или другие бывшие в употреблении материалы. В центре обеих деталей сделать отверстия.

Для точности сборки между двумя основаниями устанавливается рейка длиною около 600 мм, которая прикручивается шурупами к обоим квадратам через центральные отверстия. После чего замеряется длина боковых ребер трапеции, нарезаются рейки нужной длины. Их прикручивают шурупами к обоим основаниям – каркас готов.

Для крыши делаются две равнобедренные треугольные заготовки, размеры их выбирайте на свой вкус. Между деталями устанавливаются рейки нужной длины. Их крепят к треугольникам с помощью саморезов. В нижней части крыши обязательно прибейте по центру пару реек для соединения с корпусом. Размер мельницы в готовой виде будет около одного метра без учета крыльев.

Обшить нижнюю часть каркаса вагонкой. Отмеренную деталь прибиваете специальными гвоздями к рейкам, или размечаете дрелью отверстие в нужном месте и прикручиваете саморезами.

Треугольники крыши обшиваются вагонкой в вертикальном направлении – так выглядит лучше. После чего кровлю прикручивают к корпусу. Интереснее такая мельница будет выглядеть с окошками и дверкой, которые вырезаются лобзиком в обшивке.

В центре треугольника крыши сделать отверстие, в которое вставить блины болт. Зафиксировать его с помощью двух шайб и гайки. Кровлю закрыть вагонкой, а все угловые соединения закрыть декоративной угловой планкой.

Как будут выглядеть лопасти готовой мельницы – дело вкуса и фантазии каждого. В этом проекте они выполнены из отрезков деревянной рейки, сбитых маленькими отделочными гвоздями. В центре двух несущих планок делается отверстие и они насаживаются на болт, скрепляются гайкой и двумя шайбами.

Простая декоративная мельница своими руками. Фото

Покройте конструкцию лаком, и она готова к установке.

Пошаговая инструкция с фото как сделать шестигранную мельницу-сруб для сада.

Это эффектное и чрезвычайно красивое украшение для сада сделано из материалов, которые всегда найдутся в строительном магазине. Но качество и привлекательность его зависит от умения, терпения и фантазии мастера.

Декоративная мельница своими руками. Фото пошаговые

Нижняя часть выполнена из черенков лопаты. Выемки можно выполнять с помощью кольцевой пилы или специальных цилиндрических насадок на дрель. Для шестигранного варианта их нужно делать под углом в 600, а для этого понадобится с углом 300 и специальное крепление для двух черенков одновременно.

Скреплять готовые «бревнышки» можно на клей либо для надежности одевать на шпильки. Для этого в каждом соединении двух заготовок сверлится отверстие, и они насаживаются металлический прут.

Совет! Окошки и двери удобнее делать не больше чем в двух деталях.

Пошаговая инструкция как сделать декоративную мельницу

Основанием служит шестигранная заготовка с закрепленными на ней шпильками. Первый ряд – это детали расшитые вдоль пополам. Когда нижний сруб собран полностью его стоит обработать пропиткой или лаком.

На шпильки устанавливается шестиугольное основание для следующего уровня. На концы шпилек устанавливаются мебельные уголки для реек каркаса и вся конструкция зажимается упорами. К основанию сруба лучше сразу же приделать декоративные устойчивые тяжелые ножки из дуба.

Рейки второго яруса прикручиваются к мебельным уголкам в нижней части, а вверху – к шестиугольному основанию следующего уровня. Этот этаж декоративной мельницы обшивается рейками, а стыки закрываются декоративными планками.

Совет! Как можно чаще и со всех сторон покрывайте собранную конструкцию лаком и пропиткой – мельница все же будет стоять на улице.

На верхний шестигранник второго яруса устанавливается прямоугольное или квадратное основание для крыши. На него крепится каркас кровли: две треугольные детали, соединенные между собой планками. Обшивается крыша штапиком, а торцы более мелкими палочками для суши. Соединения спрятаны под декоративными планками.

Ось лопастей проходит через торцы крыши насквозь, и эти отверстия служат для нее упорами. Она изготовлена из черенка для тяпки. В качестве заглушек использованы концы черенков, насаженные на ось.

Для посадки лопастей на ось использован толстый брусок, обрезанный по форме восьмигранника. В четырех торцах проделаны отверстия для крепления крыльев.

Совет! Чтобы лопасти вращались и служили долго, важно сделать их легкими, примерно одного веса, из прочного материала.

Чтобы конструкция крыльев была одинаковой и точной, лучше сделать шаблон. Крепятся планки на три бруска: две боковых и центральный, обточенный у основания под размеры отверстия в восьмиугольном креплении. Планки для лопастей – это разобранная дверца жалюзи с идеально подобранными и обработанными рейками. К каркасу они приклеены.

Крылья каркаса вставить в крепление и сделать балансировку – вставляя их глубже в паз или наоборот слегка вытаскивая. Устанавливать их нужно слегка под углом к плоскости, чтобы они ловили ветер.

Совет! Чтобы сделать мельницу правильно, необходимо отцентрировать лопасти. Они не опускаются под тяжестью одной из них вниз и легко вращаются.

Другие оригинальные дизайн-проекты ветряков

Взяв за основу один из представленных мастер-классов или почерпнув интересные идеи во всех трех, можно сделать оригинальное и украшение – декоративную мельницу для сада своими руками.

Представленный дизайн готового изделия не подходит для вашего участка или не нравится лично вам? Посмотрите подборку самых интересных ветряков для сада и огорода.

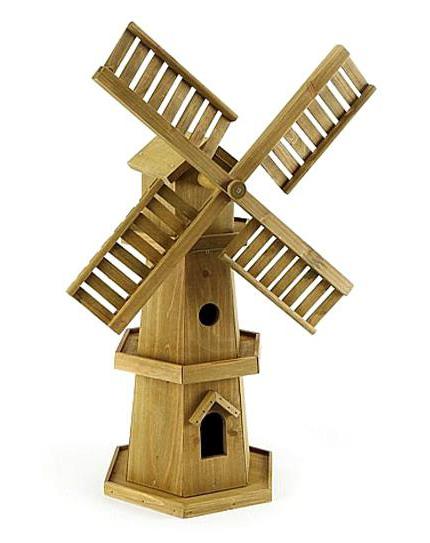

Классический вариант западноевропейского оформления мельниц. Лучше всего подойдет для лужайки, оформленной в традиционном скандинавском, французском, немецком духе. За основу берутся первые два мастер-класса, дорабатывается форма кровли и крылья.

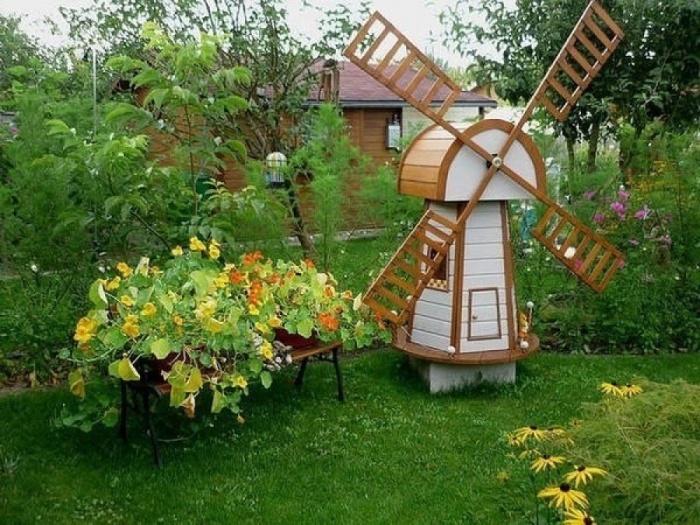

Фото декоративной мельницы в саду

Основой для такого варианта оформления станет первый проект, а интересные детали – крыша, укрытая мягкой черепицей, и флюгерный хвост ветряка. Оригинально было бы сделать верхнюю часть кровли подвижной и вращающейся по ветру.

Фото декоративной мельницы в саду

Два в одном – совместить игровой домик для детей и декоративную ландшафтную мельницу. Для построения такого капитального сооружения необходимо ближе познакомиться с проектированием и строительством нежилых помещений.

Фото декоративной мельницы в саду

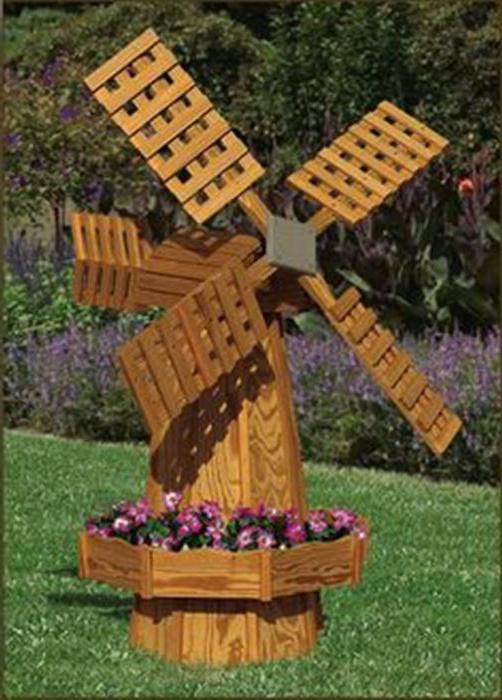

Более простой, но очень сочный и красочный вариант первого мастер-класса. Идеально подойдет для яркого цветника или сада. Придется только придумать как именно сделать платформу-основание.

Основание этой мельницы – восьмигранное. В отличие от шестиугольных его сделать проще, а в качестве материала обшивки подойдет как фанера, так и более рельефная вагонка.

Фото декоративной мельницы в саду

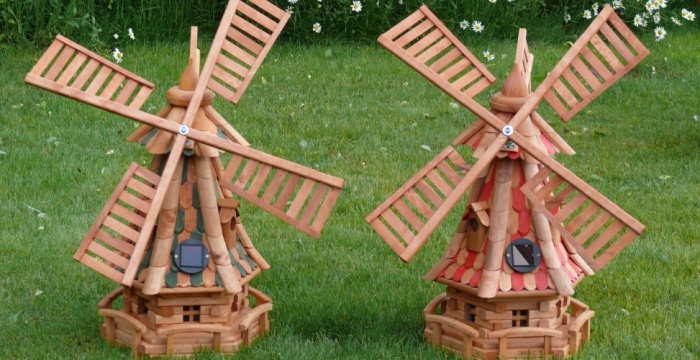

Эффектная модель с крышей, обшитой мягкой черепицей, роскошной отделкой из деревянных реек и декоративным карнизом. Красивые цельные лопасти для мельницы прикреплены на крестовину и для балансировки очень важна точность именно этой детали.

Верхняя часть этих трех ветряков выполнена в виде небольшого домика надстройки, за счет этого конструкция становится разборной. Но каркасом может послужить что угодно… даже старый металлический бак.

Фото декоративной мельницы в саду

Просто и незамысловато. Металлическая мельница-флюгер порадует вас динамическим движением в ветреную погоду. Особенно если раскрасить лопасти интересным узором.

Мощное древнее каменное сооружение, как будто выстроенное древними германцами или саксами. Если хотите повергнуть в шок соседей и знакомых и порадовать детей – это именно такая модель.

Еще одна интересная модель, бшитая декоративными планками. Принцип создания такой же, как и во втором мастер-классе и вполне может быть изготовлена из качественной вагонки. Главное – внимательно и аккуратно сделать детали и подобрать глубокий и элегантный цвет.

Фото декоративной мельницы в саду своими руками

Красивый ветряк из планок во многом повторяет проект из вагонки. Вам решать, какой материал и дизайн предпочитаете.

Сделать декоративную мельницу из дерева своими руками не так сложно, как кажется, и не так просто, как хотелось бы. Особенно если вы хотите, чтобы лопасти вращались на ветру. Но сад с нею становится несказанно красивым, уютным, милым и живописным.

thewalls.ru

Декоративная мельница своими руками :: SYL.ru

Ветряная мельница является добрым знаком и полным позитива символом для любителей природы. Она олицетворяет прекрасный, изобильный урожай, созидательные направления в деятельности и успешный результат, плодородие и благосклонность природы к земледельцу. Поэтому декоративная ветряная мельница стала приятным дополнением в оформлении ландшафтного дизайна дачного участка или загородного дома с садом. С другой стороны, это народный символ того, что все перемелется, и это значит, что символ мельницы часто используют еще и в смысле течения времени и состояния расслабленного спокойствия.

Декоративная мельница – модный садовый аксессуар

Участки, расположенные за городом, где проводятся работы по ландшафтному дизайну, включают огромный спектр подготовительных мероприятий, подбора идей. Как правило, загородный дом, где есть сад, ассоциируется с покоем, удаленностью от городской суеты, шума мегаполиса и суматохи. А в таком месте декоративная мельница олицетворяет эту вселенскую тишь и размеренность, уверенность в том, что колесо сансары тихонько движется, не беспокоя всплесками окружающий мир, и путь того, чья судьба от него зависит, такой же неспешный и уверенный.

Оформление участка на даче при помощи такого позитивного символа сделает место отдыха очень уютным. Ведь еще одно значение мельницы – трудолюбие и альтруизм. Декоративная мельница на дачу может сделать это место одним из любимых для отдыха с детьми или друзьями целой компанией. Ассоциация со свежеиспеченным хлебом сделает и энергетику места очень приятной.

Варианты декоративных мельниц в собственном саду

Если вы хотите создать в своем саду на приусадебном участке такой шедевр своими руками, стоит для начала определиться с размерами. На большом участке декоративная мельница может достигать и пары метров в высоту. Утопая в зелени сада, такая конструкция может быть даже с движущимися лопастями. А если объединить идею мельницы с водой, можно создать в своем саду прекрасный уголок для релаксации. Журчащая вода, ниспадающая с крыльев водяной мельницы будет успокаивать и расслаблять ваших гостей и вас в минуты прогулки неподалеку от источника. Правда, при создании стоит учитывать, что за такой конструкцией нужен уход, особенно в сырое время года, ведь контакт с водой требует обработки соприкасающихся с ней частей мельницы.

Какому материалу отдать преимущество

Для этого нужно определиться с выбором материала, из которого она будет изготовлена. Поскольку декоративная мельница для сада часто ассоциируется с натуральными и естественным, для конструкции чаще всего выбирают натуральные материалы. Пластиковые детали будут долговечными, но сама идея внедрить пластиковые (то есть искусственные) составляющие в природу кощунственна. Поэтому остановимся на деревянных элементах для мельницы.

Что нужно для создания декоративной мельницы

Для работы понадобится:

1. Бревнышки маленького диаметра (30-40 мм).
2. Брусочки маленького сечения (10-20 мм).
3. Рейки для лопастей.
4. Металлические шпильки, гвозди, шайбы, гайки, уголки.
5. Дрель, отвертка, линейка, пила.
6. Клей, пропитка или лак для отделки.

Если вы хотите смастерить мельницу по фото

Если чертежа к варианту, понравившемуся вам, нет, но декоративная мельница, фото которой вы нашли, например, в журнале, четкое, можно сделать чертеж самому. Мельница – практически симметричная конструкция, поэтому достаточно знать примерные пропорции одной из сторон, чтобы воспроизвести все величины. Если мельница состоит из четырех дощатых стен, за диагональ основания берем 500 мм, соответственно одна сторона будет равна около 350 мм. От центра (который найдем пересечением двух диаметров) откладываем перпендикуляр высотой 1500 мм. Верхняя сторона квадратного основания будет равна 220 мм. Прежде чем выпиливать выемки бревнышек, равные их полудиаметру, нужно нарезать их нужной длины. В этом и поможет эскиз. Бревнышки приклеиваются друг к другу по мере того, как выкладываются на последующее, точнее, попадают в заготовленную выемку. Конечно, предварительно, потребуется зашлифовать все недочеты.

Сложнее сделать выемки для конструкции, в основании которой не квадрат, а шестиугольник. Сторона такого основания будет равна 250 мм внизу мельницы и 190 мм вверху. Сложность заключается в том, что выемку под бревна придется делать под углом, который составит 60°. Зато и мельница выйдет очень красивой.

Для того, чтобы у вас была эксклюзивная декоративная мельница, чертежи не обязательно изменять. Возьмите готовый вариант, адаптируйте его под собственные идеи, сохраняя пропорции и не сомневайтесь в размерах. Заодно можно выбрать идею для конструкции верхней части мельницы с лопастями.

Откуда взять материалы для конструкции

Бревнышки сруба, которые легко подобрать по диаметру готовых черенков для сельскохозяйственных орудий труда. Они имеют ровную структуру, четкий диаметр, поэтому их легко обрабатывать для сооружения нижней части декоративной мельницы.

Даже для маленького участка подойдет небольшая декоративная мельница, которая украсит сад, а ее создание, по подобию настоящей ветряной мельницы, должно быть из деревянных материалов. Сруб традиционной мельницы ставится «в чашку» (когда каждое бревно по диаметру ложится в выемку предыдущего) либо «в лапу» (когда квадратное сечение стен сруба составляет четкий угол). Такая работа, безусловно, будет выглядеть очень впечатляюще, маленькая копия настоящей ветряной мельницы будет выглядеть роскошно. Но такое оформление участка довольно кропотливое занятие и не всегда знаний и навыков достаточно, чтобы своими руками сделать настоящую миниатюру мельницы. Поэтому мы остановимся на варианте попроще.

Схема конструкции декоративной мельницы

Изготовление сруба возможно в любой форме: квадратной, пятиугольной, шестигранной и круглой. Любая декоративная мельница имеет приблизительно одну и ту же схему.

1. Основание ее должно быть выполнено из тяжелых пород дерева для того, чтобы при порывах ветра мельница не расшатывалась и была устойчивой. Для ножек можно выбрать дуб и сосну. Для щита основания – влагостойкую фанеру МДФ или ОСБ. Нижняя часть конструкции может быть изготовлена из небольших бревнышек, это будет красивый вариант, особенно если добавить в конструкцию отверстия для окон и двери.
2. В средней части можно уложить еще один щит, повторяющий форму первого, как завершение первого уровня. Или обустроить декоративную смотровую площадку из тонких реечек.
3. Верхняя часть мельницы будет сужающейся. В этом месте можно изменить форму. То есть если нижняя часть была квадратной, верхнюю можно сделать конусом, и наоборот, если нижняя часть была круглой, верхняя вполне может быть шестиугольной. В этой части тоже не помешают окошки, расположенные несимметрично, можно сделать даже маленькие ставни, тогда мельница получится очень симпатичной.

Это позволит вращаться крыльям при порывах ветра. Крыша может быть оформлена в виде сферы, двустороннего ската, четырехсторонней башни и т. д.

5) Каркас верхней части завершается верхушкой, на которую крепятся лопасти. По всем законам физики, чтобы мельница была устойчивой во время ветра, лопасти нужно делать как можно легче, желательно собирать из тонких реек, устанавливая чуть под углом к основанию корпуса, и каждое отдельное крыло тоже слегка разворачивать.

Размеры для небольшой декоративной мельницы на участке

До начала работ стоит определиться с тем, какая вам нужна декоративная мельница, фото можно найти в интернете, в журналах по ландшафтному дизайну, можно вообще придумать собственный проект. Целесообразно представить объем работ и свои возможности. Если вы определились с тем, какой будет в вашем саду декоративная мельница, своими руками изготовить ее несложно. Примерные расчетные величины для нее будут следующие:

1. Место в саду для мельницы потребует площади около квадратного полуметра.
2. Радиус основания, например, шестиугольной формы 200 мм.
3. Высота мельницы вместе с лопастями чуть более полутора метров.
4. Ось вращения лопастей находится на высоте около метра.
5. Лопасти в размахе 1200 мм.

Такая конструкция будет более устойчива, если соблюдать все рекомендации по пропорциям и размерам и дополнительно создать щит, на котором можно установить декоративную мельницу, прикрутив к нему ножки.

Как сделать декоративную мельницу с подвижными лопастями

Обычная декоративная мельница будет в спокойном и защищенном месте сада реагировать только на порывы ветра, лопасти начнут крутиться, если сделать их наклонными по отношению к основанию, откуда они крепятся. Все эти лопасти нужно развернуть в одном направлении, повернув на 30°. А можно подвести контакты прямо к самим крыльям. И с ветром или без него, по вашему желанию, мельница может работать на солнечных батареях или от электросети.

Сборка декоративной мельницы

Чтобы конструкция была устойчивой и надежной, можно добавить дополнительное крепление в стыки углов основания. Помимо выемок для другого яруса, в центре них нужно просверлить отверстие, которое позволит «надевать» соединенные бревнышки на шпильки. Длина шпилек должна быть равна высоте нижнего яруса.

Выполнив устойчивое основание, собираем бревнышки нижнего уровня, проклеивая их между собой, на шпильки. Закончив эту процедуру, закрываем конструкцию следующим щитом, служащим основанием для второго уровня. Стенки его могут быть выложены любыми деревянными рейками, можно сделать их внахлест (получится рельеф) из палочек для мороженого или распиленных реек.

Третья часть, верхняя, содержит крышу, которую проще всего сделать двухскатной. Лопасти мельницы можно сделать из реек от жалюзи. Рекомендуется соорудить сначала шаблон, чтобы все четыре лопасти были одинаковыми. Приклеив их на основание, в котором закреплена шпилька, можно собирать конструкцию. Чтобы лопасти не цепляли при вращении стенки, нужно приподнять крепление на шпильке под небольшим углом к стенке при помощи деревянного брусочка – нарастить высоту.

Покрытие лаком, отделка

Декоративная мельница своими руками станет особенно дорога от того, что она неподражаема и эксклюзивна. Чтобы она радовала глаз долго, ее поверхность необходимо обработать несколькими слоями водонепроницаемого лака, пропитать и просушить. Различные декоративные детали белого или светлого цвета, которые будут контрастировать с основным цветом мельницы, украсят ее и сделают ваш уголок в саду нарядным.

www.syl.ru
