Лестница своими руками из металла чертежи

Как сделать металлическую лестницу по чертежам своими руками

Как сделать металлическую лестницу своими руками? Вот вопрос, которым задаются многие люди, решившие не отдавать строительство своего гнёздышка на откуп работникам-профессионалам, а все сделать самостоятельно. Во-первых, дворцом, построенным своими руками, можно хвастаться до старости. Во-вторых, легенда о предке, который построил дом, наверняка будет передаваться из поколения в поколение!

Единственное, чтобы можно было спокойно спать и не бояться, что лестница не выдержит все возложенные на неё надежды и обязанности, можно только в том случае, если все работы проведены качественно, в частности, большое внимание придётся уделить расчётам, чертежам и подготовке к строительству. Возможно, стиль дома уже выбран, и под него отлично подходит металлическая лестница.

Почему именно она — металлическая лестница?

Итак, приступая к строительству лестницы, стоит учесть, что одним из лучших вариантов будет каркасная лестница. в частности, с каркасом металлическим. Она будет прочной, надёжной и крепкой. Металлические лестницы также бывают разные, можно скрыть каркас под облицовкой, а можно оставить металл как часть декора. Кстати, с точки зрения дизайна металлические лестницы невероятно выгодны, они позволяют фантазии развернуться в полной мере: можно играть с поворотами и углами наклона. Плюс ко всему металл выдержит всё — от веса человека до каких-нибудь тяжёлых резных перил из морёного дуба столетней выдержки.

Какими бывают металлические каркасы?

• На одном косоуре (опора располагается посередине ступени).
• На косоурах (ступень крепится на опору).
• На тетивах (опора сбоку ступени).
• На больцах (каркаса нет, ступени крепятся на специальные болты к стене).
• Винтовые (опора — столб в центре конструкции).

Скрыть или открыть?

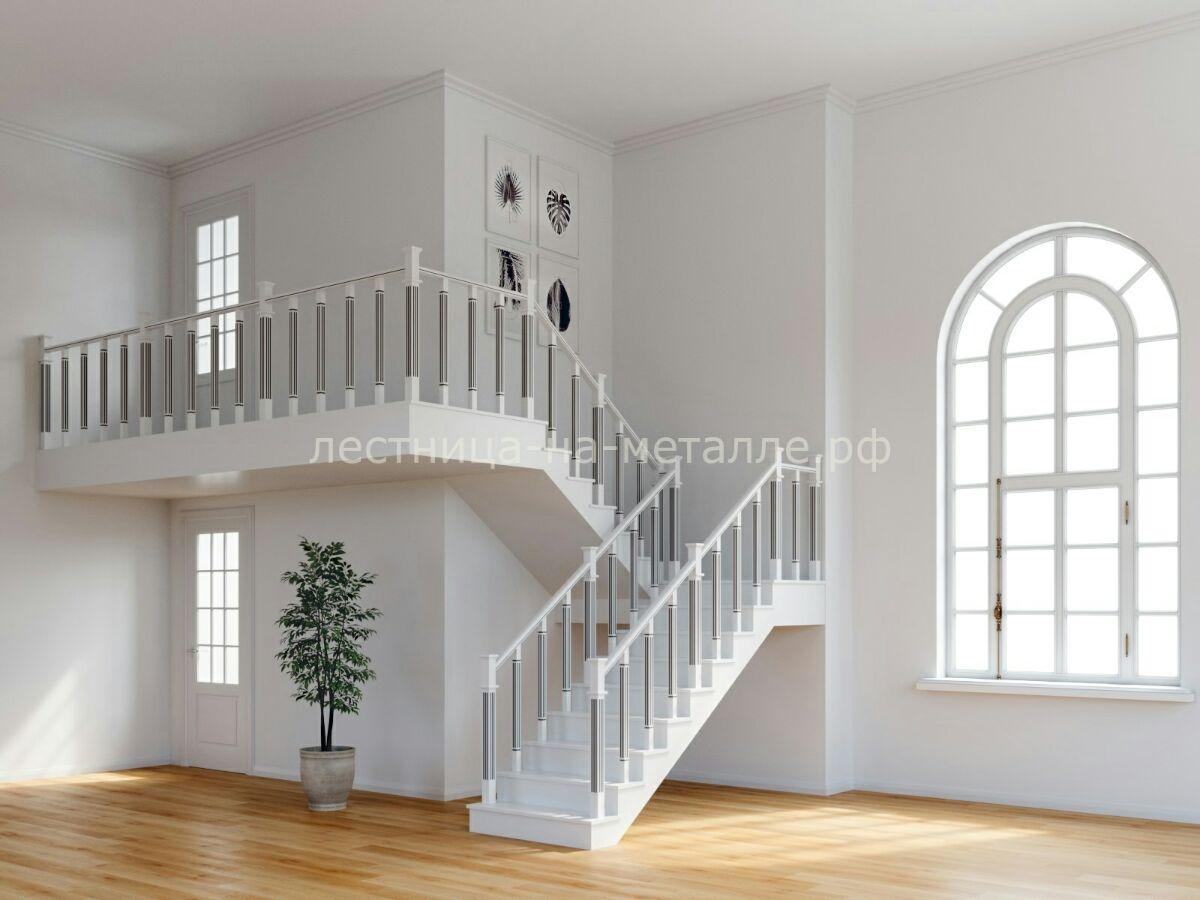

Если бюджет ограничен. то стоит обратить внимание на скрытые каркасы. Скрытый или закрытый каркас означает, что каркаса видно не будет, он закрыт ступеньками. Дешевизна достигается за счёт внешнего облика: красотой такие каркасы не отличаются, а материал для них — дешёвые швеллеры с уголками. Разумеется, несмотря на цену, этакие конструкции будут надёжны, главное, правильно рассчитать прочность. Впрочем, это важно для любой, даже безумно дорогой лестницы — и об этом мы поговорим чуть позже.

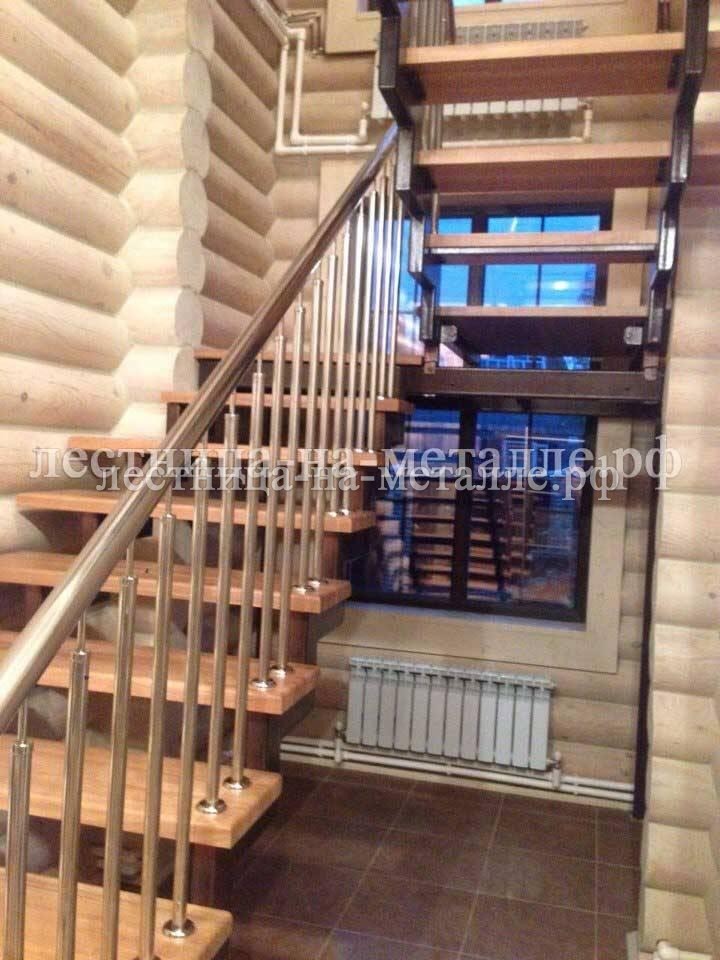

Когда деньги не проблема, можно подумать об открытом каркасе, который после установки ступеней и перил покрывают эмалью — такие каркасы весьма элегантны и изящны, если, конечно, сварные швы выполнены сварщиком-«ювелиром» с многолетним стажем. В целом это хороший вариант, когда нужна лёгкость и воздушность в стиле дома.

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

1. Свариваем раму из швеллеров;
2. На боковые грани навариваем уголки;
3. Укладываем ступени:
   • Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
   • Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
   • Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
4. Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Считаем и чертим

Есть ещё много разных вариантов строительства своей металлической лестницы, но мы остановились на самом простом из них, свой идеальный вариант из металла вы можете выдумать самостоятельно.

Дальше переходим к самому важному: расчётам и чертежам. Важны они потому, что

обеспечивают безопасность эксплуатации. Никому не хочется навернуться с лестницы, в которую были вложены деньги, время и душа.

Требования к лестницам из любых материалов

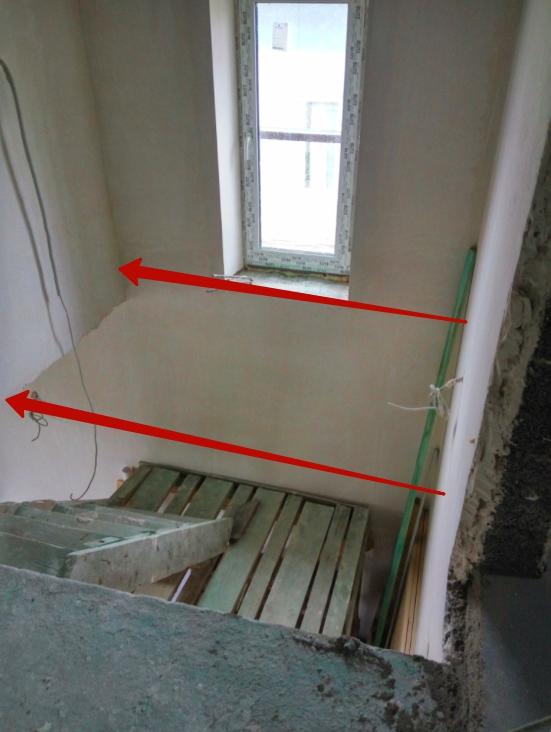

• Минимальная ширина — не менее 900 мм.
• Постоянный уклон лестничного марша.
• Мощное ограждение, которое справится с нагрузкой в 100 кг.
• Глубина ступеней от 270 мм.
• Высота ступени около 170 мм +- 10мм.

Для расчёта рекомендуется воспользоваться специальной компьютерной программой, в которой можно создать 3D модель и легко менять любые параметры и элементы, и, следовательно, создать практически лестницу мечты. К тому же компьютер сразу же подготовит и все необходимые чертежи и расчёты.

Но если с техникой дружить не хочется, можно справиться с помощью своих собственных головы и рук. Расчёт сделаем на примере той же самой лестницы, прямой одномаршевой.

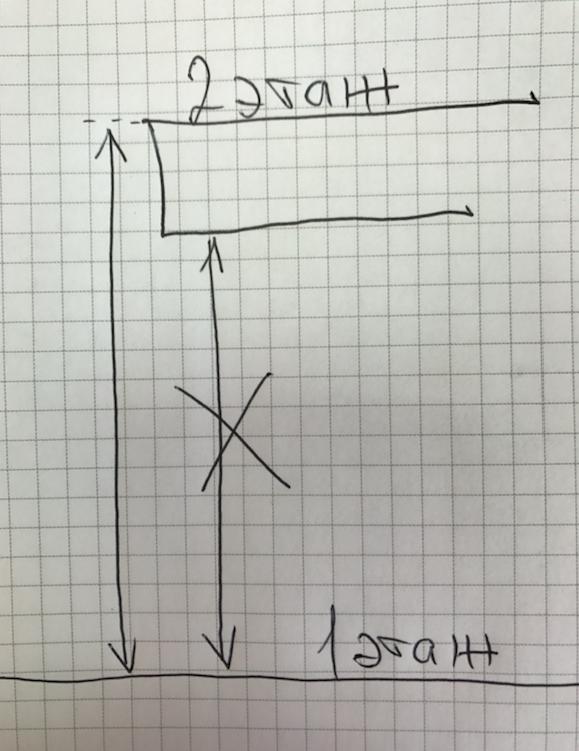

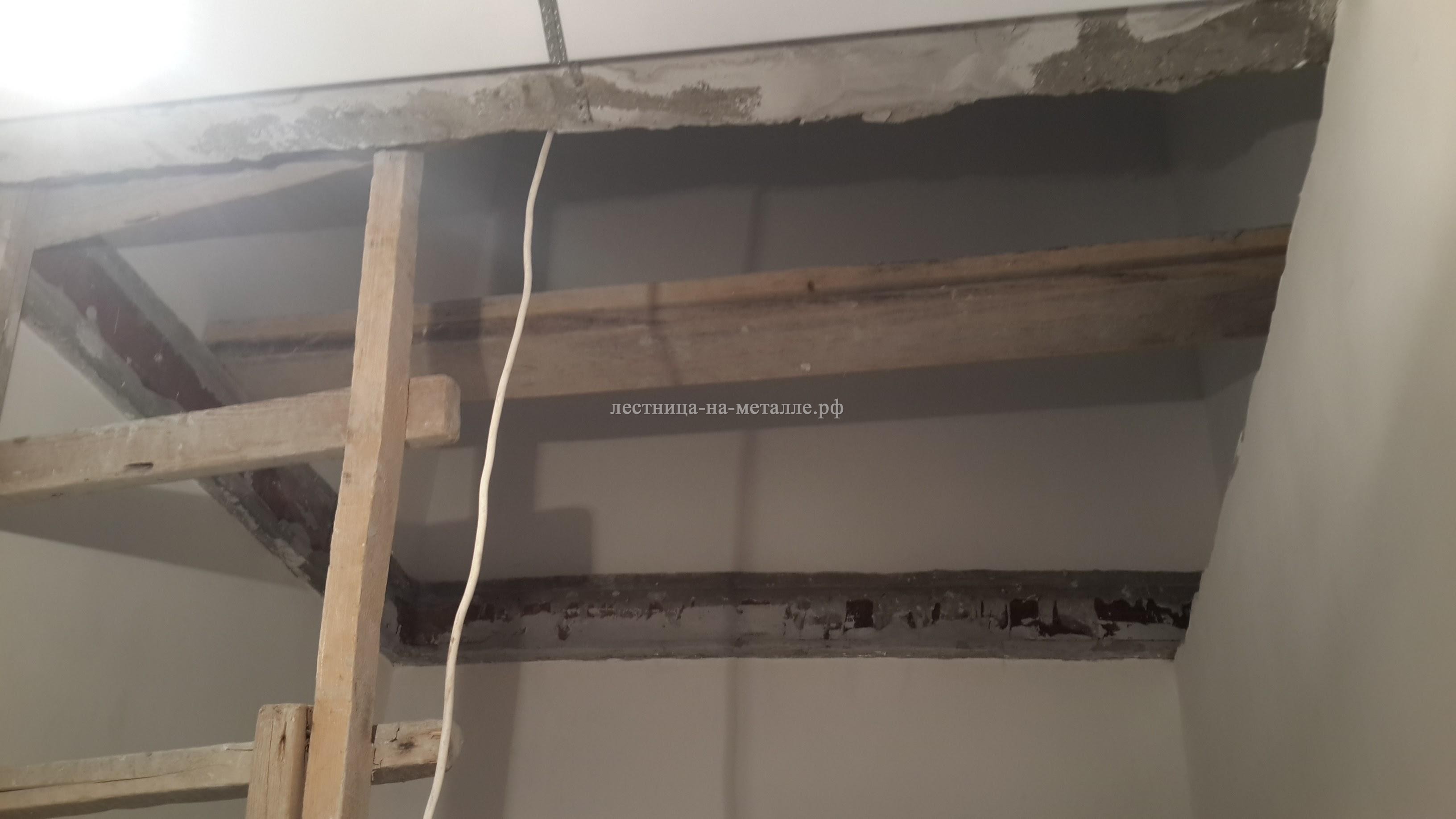

1. Замеры. Нужно узнать расстояние между началом и концом лестницы на уровне пола первого этажа (a). Также нужна высота между полом первого и второго этажей (b). Оптимальный угол наклона — 30−45°.
2. Длину лестницы высчитываем как гипотенузу прямоугольного треугольника, квадрат которой равен сумме квадратов катетов, а из длины станут известны после замеров.
3. Подбор количества ступеней, исходя из разрешённых размеров. Затем, определив количество, измеряем глубину и свес (часть ступени, которая свисает над предыдущей).
4. Размеры получены, далее рассчитываем необходимое количество материалов и отправляемся на строительный рынок!

На первый взгляд, кажется, что ничего сложного в строительстве лестницы нет — на самом же деле нужно быть очень внимательным и аккуратным, чтобы провести сварочные работы по-настоящему качественно, ведь это гарантия длительной эксплуатации.

Металлический каркас весьма нетребователен, а когда основные строительные работы будут закончены, его можно декорировать разными материалами: дерево, плитка, нержавеющая сталь. Таким образом, лестница будет выглядеть весьма презентабельно.

Главный аргумент в пользу лестниц из металла, сделанных своими руками, это все же экономичность строительства. А вырученные такими образом деньги можно будет направить на другие работы, например, ремонт и дизайн помещения.

Барсуков Виктор Иванович

Чертеж металлической лестницы

Когда в жилом малоэтажном здании планируется не один этаж, а два или три обязательно нужно продумать конструкцию, которая будет вести к верхним ярусам. Чертеж металлической лестницы, созданный на основании замеров, поможет облегчить работу и сделать процесс обустройства доступным.

Схемы и чертежи металлических лестниц

Металлические лестницы

Конструкция металлической лестницы обладает всеми необходимыми параметрами безопасности и долговечности. Именно поэтому часто делают ставку именно на этот вид изделия. Металл практически не подвержен коррозиям, выигрышно подчеркивает стиль помещения и вносит строгость и изящность в дизайн. Глядя на широкое разнообразие предлагаемых металлических лестниц можно понять, что их сможет собственноручно сделать даже тот человек, который не имеет опыта в подобных воплощениях.

Чертеж с размерами металлической лестницы

Самое главное – выбрать такую конструкцию, которую будет посильно начертить, подготовить и установить в пространстве помещения или за его пределами.

Преимущества

1. Металлические лестницы, ведущие на второй этаж, могут быть придуманы в самых разнообразных дизайнерских решениях.
2. Они могут быть окрашены в самые разные цвета, поэтому есть шанс подобрать идеально подходящий под общую картинку интерьера .
3. Материал не подвержен коррозиям при правильной обработке, это позволяет устанавливать такие конструкции в различных условиях влажности, а также, в любых климатических зонах.
4. Структура изделия долговечна и надежна с точки зрения безопасности. Использование металлических косоуров делает конструкцию еще прочнее.
5. Лестницы могут быть как простой схемы, так и замысловатой.
6. Установка изделия достаточно проста, поэтому ее можно осуществить даже вдвоем.

Смонтированный каркас металлической лестницы

Недостатки

1. Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
2. Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.

Основываясь на приоритетах и недостатках материала и конструкции в целом, можно делать ставку в пользу или против такого решения.

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.

Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Вариант конструкции металлической лестницы

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

• Это облегчает процесс работы;
• Позволяет с легкостью организовать порядок действий;
• Такие конструкции прочны и долговечны;
• Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
• Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж .

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

• Рулетку с максимальной длиной;
• Измеритель уровня поверхностей;
• Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.

Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

• Остро заточенный карандаш или черный маркер с тонким стержнем;
• Лист бумаги или ватман;
• Линейка;
• Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

1. Высота от пола до начала уровня второго этажа под выбранным углом наклона.
2. Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.

Схема с размерами металлической лестницы

Расстояние от наивысшей ступеньки, которая параллельна потолку, до самого потолка. Это пространство должно составлять не менее двух метров, чтобы человек любого роста, не сгибаясь, мог подняться на второй этаж.

Чтобы правильно сделать металлические лестницы своими руками, следует определить ширину будущих ступенек. Они должны быть не менее 25 сантиметров.

Высоту перепонки, находящейся под ступенькой, также следует рассчитать. Ее оптимальный размер составляет 15 сантиметров.

После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

Какие нюансы обязательно учесть в процессе

При осуществлении замеров обязательно уделить особое внимание следующим факторам:

• Мерить высоту обязательно под требуемым наклоном;
• Также стоит учесть, что высота будущих сходней должна быть на уровне начала второго этажа, а не на уровне потолка первого яруса квартиры;

Высота и схема металлической лестницы

При установке в доме металлических лестниц, следует учесть, что эти конструкции достаточно много весят. Поэтому, необходимо укрепить стены перед началом работ или просто убедиться в их прочности, если дом строился недавно.

Какими бывают металлические лестницы

Дизайн лестниц в доме бывает разным, но каждый из них достоин и часто выбираем хозяевами частных загородных домов. Конструкции металлических лестниц бывают:

Такие сходни помогут сохранить максимум полезного пространства в помещении. Ступени выгодно подчеркнут изысканность дизайна и добавят искру в общую картину интерьера пространства. Единственное, что может остановить – это сложность самостоятельного осуществления чертежа.
Без специальных навыков человек не справиться с замерами, необходимыми для столь сложной конструкции. А также непосредственный процесс установки лестничных структур требует некоторой сноровки и умения.
Зная все особенности винтовой лестницы, человек сможет реализовать идею с установкой такой конструкции сходней. После воплощения задуманного интерьер тут же заиграет новыми красками.

Этот вариант чаще всего используют для воплощения идеи по установке лестничных структур. Для такого массива легко нарисовать схему даже тем, кто никогда не сталкивался ранее с подобным заданием.
Маршевые лестницы бывают прямыми, ведущими на второй этаж или с поворотами (это помогает экономить пространство). Измерить параметры, требуемые для чертежа любого из видов таких сходней, очень просто. Достаточно иметь под рукой необходимые инструменты и приспособления.
Непосредственная установка конструкции также элементарна. Следует просто придерживаться пошаговых действий, о которых можно прочесть в любой тематической литературе.

Бывают структуры, ведущие на второй этаж, держащиеся на стене. Под такие конструкции не устанавливают подпорки. Основной несущей и держащей нагрузки конструкцией, является стена.
Поэтому, прежде чем приступать к действиям, следует убедиться, что стены прочны и готовы выдержать столь высокую нагрузку. Если да, то можно смело оборудовать навесную металлическую лестницу.
Такая лестница поможет сэкономить пространство, сделать стиль помещения изысканным.

В чем преимущества чертежей будущих конструкций

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

Процесс установки металлической лестницы

• Сделать процесс установки быстро;
• Самостоятельные чертежи сэкономят средства;
• Включить в процесс разработки плана будущей конструкции фантазию;
• Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
• Ощутить себя настоящим хозяином дома;
• Исключить банальные шаблоны из стен собственного дома;
• Создать идеально вписывающуюся в интерьер конструкцию.

Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

Металлическая лестница на второй этаж с улицы

Металл – это материал, который допустим к использованию в самых разных пространствах. Поэтому решение обустроить ступени, ведущие на второй этаж здания со стороны улицы, вполне допустимо.

Преимущества

1. Материал не портиться от влияния климатических факторов.

Крепление сваркой металлических косоуров

При правильной обработке специальными средствами, прослужит долгие годы, не меняя своего изначального вида.

Оборудуя ступенчатую конструкцию на улице, можно допускать некоторые огрехи при измерении требуемых пространств, а некоторые замеры совсем не нужны.

Металлические сходни идеально впишутся под любой фасад дома. Достаточно просто покрасить изделие в максимально соответствующий цвет.

Если выбрать эксклюзивный вариант дизайна сходней, с красивыми изгибами и необычными линиями, можно украсить вид дома со стороны улицы.

Недостатки

Неудобно в холодное время года. Ступеньки могут стать скользкими при выпадении осадков. Но это можно предотвратить, установив специальные ограничители на краях ступеней.

Как облегчить работу

1. Чертеж металлической лестницы поможет максимально эффективно и правильно осуществить процесс установления лестницы. Поэтому не стоит пренебрегать данным фактором.

Схема модульной лестницы из металла

Правильная и продуманная схема поможет сделать каждый элемент ступеней практичным и изысканным. Ступенчатая структура поможет украсить, облагородить и добавить свежие решения в интерьер частного дома .

Но также облегчить работу можно, пригласив к участию родственников или знакомых. Работая в паре или втроем, процесс установки будет выполнен намного быстрее и качественней. Главное, правильно распределить задачи между помощниками.

Можно заранее написать для себя пошаговую инструкцию, чтобы действовать четко по ней. Это поможет не упустить важных деталей, каждая из которых весьма влияет на итоговый результат трудов.

Чтобы все получилось на высочайшем уровне, не стоит удерживать себя в подобных рвениях. Конечно, самостоятельно начертить и установить металлическую лестницу нелегко. Но стоит бросить вызов подобным трудностям и выиграть эту эстафету. Когда в доме появится лестница, созданная своими руками, ощущение гордости наполнит и вдохновит на следующие действия.

Проектирование металлической лестницы на второй этаж: расчет и чертежи

Для того чтобы грамотно спроектировать чертежи металлической лестницы на второй этаж своими руками, необходимо рассчитать целый перечень показателей и учесть даже такие нюансы, как тип используемого материала. От того, насколько верно будет выполнена работа, зависит прочность и надежность конструкции.

Особенности металлических конструкций

В первую очередь необходимо рассмотреть такой вопрос, как особенности металлических лестниц в целом. Для этого обратите внимание на принципы соединения основных деталей.

Особенности того или иного проекта должны отображать чертежи металлической лестницы, рассмотрим, как сделать их своими руками. Прежде всего, необходимо рассчитать следующие показатели:

• высота и ширина ступени;
• уклон;
• размещение ступеней относительно друг друга.

Расчет производят по тому же принципу, что и для любой другой лестницы. Если вы готовите чертежи своими руками, обратите внимание на то, что нужно правильно распределить нагрузку и места дополнительных соединений, чтобы подъем на второй этаж был безопасным. Следует упомянуть также плюсы подобных изделий.

Преимущества металлических лестниц:

• прочность;
• разнообразие форм и их сочетаний;
• возможность комбинирования с другими материалами;
• долговечность;
• небольшие затраты на монтаж каркаса.

Прочность и долговечность — основные преимущества металлических лестниц

Конструкция будет обладать всеми преимуществами только в том случае, если вы не допустите ошибок при составлении проекта.

Необходимые детали и материалы

Для того чтобы создать действительно прочную лестницу, важно использовать только подходящие материалы. Независимо от типа разработанного своими руками проекта, часть деталей каркаса будет соединена между собой сварочным швом. Это условие касается даже готовых модульных изделий. В связи с этим сплав должен хорошо поддаваться подобной обработке, а также выдерживать большую нагрузку на растяжение. Именно поэтому не рекомендуется использовать для обустройства косоуров шпалы. Лучше всего взять профильные уголки, трубы или швеллеры.

Выполняя расчет для металлической лестницы, обратите внимание на распределение нагрузки. Для этого нужно рассчитать массу всех ступеней с учетом их количества и площади. Для определения расчетной нагрузки результат умножают на коэффициент, характеризующий надежность, то есть на 1,1. Для того чтобы чертежи указывали на максимальную нагрузку при переносе предметов на второй этаж, нужно еще раз умножить результат на другой коэффициент — 1,4. Итоговое число покажет, какую максимальную нагрузку могут оказывать перемещающиеся по ступеням люди без ущерба для конструкции. Места, на которые оказывается наибольшее давление, нужно дополнительно укрепить болтами, даже если вы уверены в прочности сварочного шва.

Для обустройства ступеней и перил можно скомбинировать металл с деревом. Для уличных моделей можно сделать ступеньки из листовой перфорированной стали или прутьев арматуры.

Комбинированные модели метала с деревом часто используются в загородных домах

Варианты конфигурации

При проектировании металлических лестниц следует учитывать особенности каждого типа конструкции. Чаще всего выбор осуществляется из таких вариантов:

• Прямой марш. Ступени одинакового размера располагаются последовательно по прямой линии, опираясь на косоур.
• Забежные лестницы. Марш имеет поворотную часть, на которую устанавливаются забежные ступени или площадки.
• Винтовая. Основа каркаса — ось, к которой крепятся забежные ступени под определенным градусом с комфортным шагом для человека.
• Складная чердачная. Это самая компактная конструкция, состоящая из соединенных между собой выдвижных секций. Схожа с приставной моделью и обычно служит для обеспечения доступа к редко используемым верхним помещениям вроде чердака или мансарды.

В каждом случае прорабатываются отдельные чертежи для лестниц из металла. Расчет основывается на вычислении оптимальных параметров для специфического расположения ступеней и опор. Если для маршевой лестницы рассчитать шаг нужно по формуле, для чердачной достаточно определить периодичность расположения перекладин для комфортного передвижения.

Винтовые и забежные конструкции сделать своими руками будет немного труднее, так как чертежи частично основываются на графическом подходе.

Варианты конфигураций металлических лестниц используются в зависимости от потребностей

Разработка чертежей

Чтобы разработать проект конкретной металлической лестницы на второй этаж, необходимо прорисовать чертежи в двух проекциях: горизонтальной и вертикальной. Если вы планируете рассчитать параметры, опираясь на графический метод, нужно сопоставить обе картинки в масштабе таким образом, чтобы размеры можно было перенести на ось координат.

Пример чертежа металлической лестницы на одном косоуре

Такой подход позволяет без особого труда примерно определить расположение и габариты забежных ступеней. Так как всё же необходимо более-менее точно рассчитать металлическую лестницу на второй этаж, важно учитывать следующие параметры:

• Количество ступеней — расчет производится ориентировочно и корректируется в дальнейшем. Необходимо длину пролета разделить на планируемую высоту ступени.
• Шаг лестницы — это расстояние, на которое ступает человек при подъеме или спуске по ступеням. Стандарт принят на уровне 60–65 см.
• Ширина проступи — составляющая часть шага, является глубиной ступени. Должна позволять ноге человека надежно закрепиться на поверхности.
• Высота подступенка — это высота ступени, то есть расстояние между двумя последовательными ярусами. Также входит в расстояние, отведенное под шаг.
• Длина ступени — это ширина самой лестницы, должна позволять беспрепятственно пройти человеку с грузом.

После того как были сделаны пометки и прорисован подробный план изделия, можно приступать к изготовлению деталей и их монтажу.

Конструктивная схема металлической лестницы с учетом главных параметров

Последовательность монтажа

После того как будет завершен расчет лестницы и заготовлены основные детали из металла, приступайте к первому этапу установки. Для начала нужно закрепить каркас. Он состоит из косоуров и опорных столбов. Именно для этих частей и производился расчет максимальной нагрузки.

Схема монтажа металлической лестницы с акцентом на крепежные элементы

Для крепления ступеней могут использоваться кобылки из труб, уголков или швеллера. Также можно крепить их непосредственно к тетиве. Тогда нужно рассчитать интервалы расположения креплений и разработать чертежи для ступенчатых косоуров.

Сделать своими руками проект лестницы на второй этаж не так уж и сложно, если соблюдать нормативы ГОСТ и СНиП, ведь ориентировочные данные разработаны практически для всех типов изделий.

Источники: http://lestnica.guru/materialy/metallicheskie/kak-sdelat-metallicheskuyu-lestnicu-po-chertezham-svoimi-rukami.html, http://proekt-sam.ru/lestnica/chertezh-metallicheskoy-lestnitsy.html, http://vseolestnicah.ru/dizajn-i-proektirovanie/metallicheskaya-lestnica-svoimi-rukami-chertezhi.html

lestnica-mpl.ru

Лестницы из металла своими руками

Металл прекрасно подходит для сборки разнообразных лестничных конструкций. На фоне других существующих материалов он отличается хорошими показателями продолжительности срока службы, надежности и несущей способности.

Лестницы из металла своими руками

Из рассматриваемого материала можно изготавливать как малогабаритные лестничные конструкции с небольшим весом, так и основательные лестницы любого уровня сложности и конфигурации. Правильно собранная лестница из металла способна органично вписаться почти в любой интерьер. Такая конструкция будет уместна и внутри комнаты, и за его пределами.

Винтовая лестница из металла

Дополнительное преимущество – обыкновенную металлическую лестницу можно собрать собственными руками. Для этого достаточно изучить приведенные далее рекомендации и сделать все в соответствии с инструкцией.

Железная лестница

Содержание пошаговой инструкции:

Классификация металлических лестниц

По конструктивным свойствам внутренние и наружные металлические лестницы не имеют существенных отличий от своих деревянных и бетонных аналогов. Перед началом работы нужно обязательно подготовить проект лестницы и выбрать самую рациональную форму изделия.

Металлическая лестница

В соответствии с методом изготовления металлические лестницы подразделяются на сварные и кованые варианты. Мастерство ковки, конечно же, быстро освоить не получится, а вот для изготовления простой сварной лестницы достаточно хорошей теоретической базы и пары практических уроков. Однако для начала нужно подобрать оптимальный вариант будущей конструкции.

Металлическая лестница

Типы лестничных конструкций

Среди наиболее популярных самодельных лестниц нужно выделить:

• лестницы с косоурами. В данном случае ступени фиксируются на своего рода металлических хребтах;

  Лестница на косоурах

• лестницы на больцах. Бескаркасная система. Ступени крепятся к несущей стене. Для крепления используются специально предназначенные для этого болты;

  Лестница на больцах с прямым маршем

• лестницы на балках. В данном случае основа конструкции представлена тетивами. Между ними закрепляются подступенки и проступи либо же только проступи;

  Лестницы на балках

• лестницы винтового типа. Конструкция имеет спиральный вид и крепится к несущей центральной опоре;

  Металлическая винтовая лестница

• лестницы сборного типа. Собираются из готовых модулей. Процесс сборки предельно прост.

  Модульная лестница

Вне зависимости от типа лестницы, ее можно опирать исключительно на перекрытие. Чтобы дополнительно повысить общую надежность конструкции под площадками лестничной конструкции можно разместить дополнительные опорные элементы.

Также вы можете закрепить площадки консолями, а стойки незаметно разместить в пространстве стены.

Нередко для размещения лестницы возводится отдельная несущая перегородка из кирпича либо бетона.

В этом моменте вам предстоит разобраться самостоятельно, ориентируясь на личные предпочтения и полученные выше рекомендации.

Варианты комбинирования

Металл можно сочетать практически с любыми отделочными материалами. Он замечательно гармонирует со стеклом, разнообразным камнем, бетоном, а также древесиной и кирпичом.

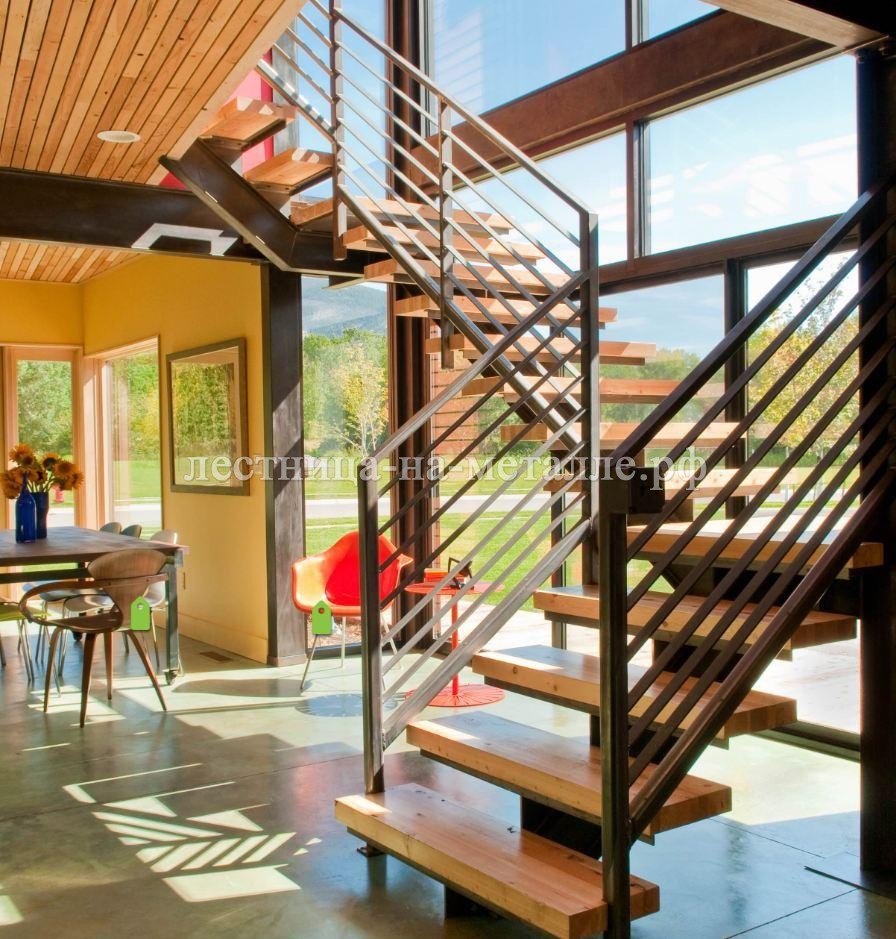

Лестница из металла и дерева

Самодельную лестницу из металла можно оборудовать любым видом ограждения: как обыкновенными вертикальными стойками, так и необычными экранами из перфорированной стали и стекла, резными изделиями, элементами ручной ковки, прокидами и т.д.

Сплошные стеклянные перила

Элементы ограждения можно крепить с использованием болтов либо же сварки к торцу ступеньки, также их устанавливать непосредственно на ступеньки.

Кованые перила

В соответствии с личными предпочтениями владельца, эксплуатационной спецификой и особенностями стилистики, несущую часть металлической конструкции можно дополнить ступеньками из рифленого металла, арматурной стали, бетона, керамогранита и множества других материалов.

Ступени из керамогранита

В частных домах наиболее органично смотрятся металлические лестницы с деревянными ступеньками. Вне дома лестница может состоять полностью из металла. Внутри же каркас желательно обшить другим, более приятным и привычным материалом.

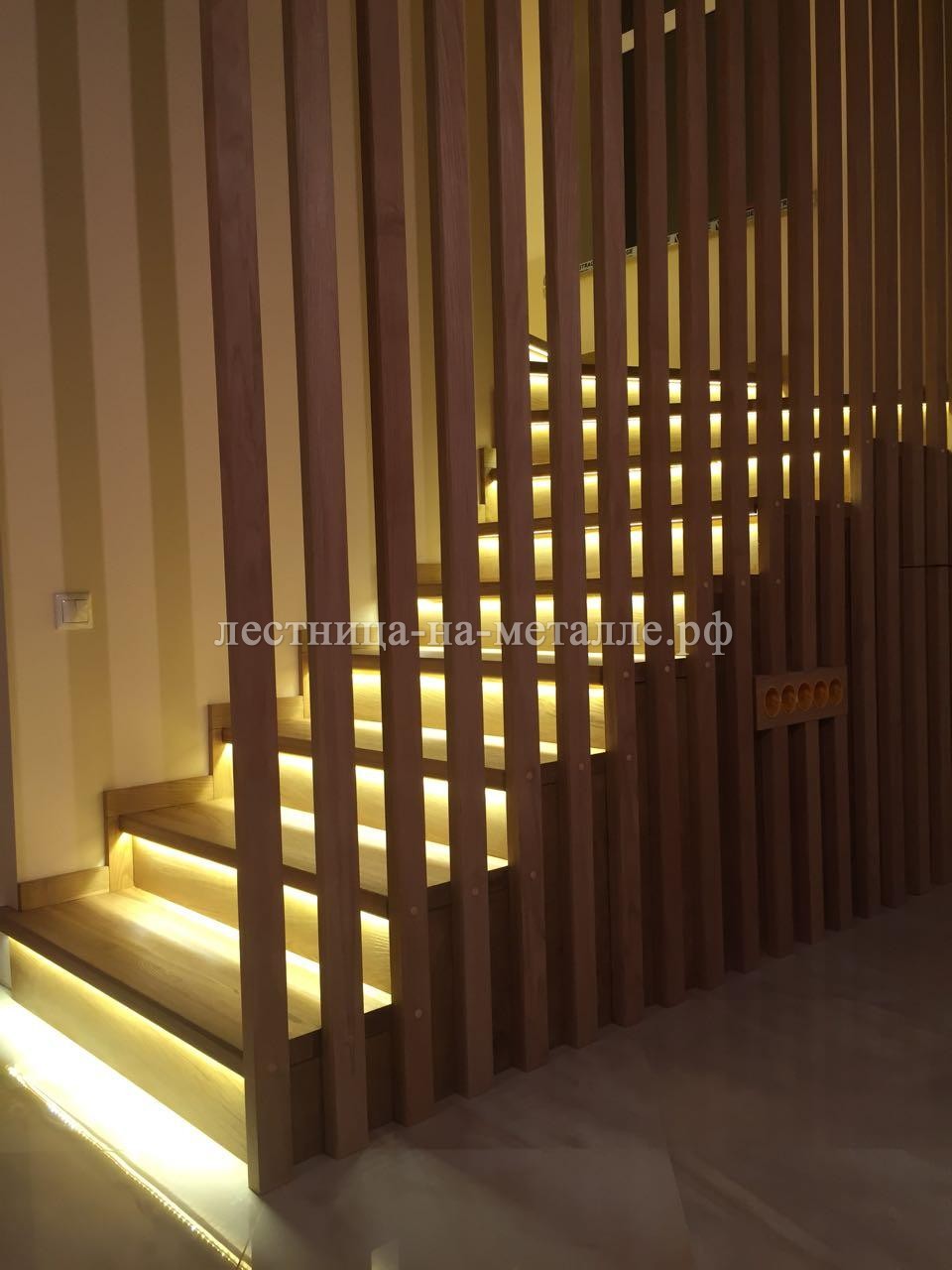

Металлические лестницы с деревянными ступеньками

На ступени лестницы можно уложить облицовочную керамику, прочный ламинат, ковролин и другие износоустойчивые материалы.

Лестница с ковролином

Руководство по сборке самодельной маршевой лестницы

В самостоятельной сборке металлической лестницы нет ничего сверхсложного. От вас требуется лишь во всем следовать инструкции и основательно продумывать каждое свое дальнейшее действие.

Подготовка

Перед началом работы подготовьте все необходимые для этого приспособления. Прежде всего, вам понадобится аппарат для сварки. Новички быстрее всего осваивают аппараты инверторного типа – они наиболее просты в обращении. При соответствующем опыте работы, можете использовать любой другой аппарат, подходящий для сварки используемого вами металла.

Сварочный аппарат DWM 161

Также подготовьте механическую пилу, болгарку и наждачный круг. Если вы будете делать деревянные ступени, дополнительно подготовьте струбцины, электродрель с набором сверл, саморезы, циркулярную пилу.

Предварительно подготовьте проект будущей лестницы. Можете сделать его самостоятельно, заказать в специализированной компании либо же найти подходящие чертежи в открытых источниках. Таких источников довольно много, так что вы сможете безо всяких проблем подобрать вариант лестницы, оптимально подходящий конкретно для вашей ситуации.

Схема устройства простой металлической лестницы: 1 Швеллер. 2 Рифленые металлические ступени. 3 Стальные кобылки. 4 Места сварки. 5 Кронштейны крепления ступеней.

По проекту вы сможете рассчитать необходимое количество арматурной стали, листового металла, труб, металлопрофиля и прочих используемых материалов.

Схема лестницы

Угол наклона и размер ступеней

Перед началом работы настоятельно рекомендуется потренироваться в сварке сторонних металлических заготовок. Приступайте к чистовой работе лишь после освоения основных приемов выполнения сварки.

Простейшая лестница

Простейшая лестница

В основе простейшей металлической лестницы будет лежать поставленный на ребро швеллер размерами 8-10. Если вы планируете выполнять финишную обшивку лестницы, подготовьте для этого предпочитаемый материал, к примеру, деревянные доски либо листовой металл.

Ступени наружной лестницы лучше всего обшивать рифлеными металлическими листами либо другим нескользящим материалом.

Ограждения будут изготавливаться из угловой стали. Для создания опор под проступи подготовьте арматуру.

Первый шаг. Нарежьте арматуру на кобылки. Это специальные опорные приспособления, размещаемые на балке. Размеры и необходимое количество кобылок подбирайте в соответствии с условиями проектной документации для вашей лестницы.

Второй шаг. К стороне кобылки, на которой в дальнейшем будет «лежать» ступенька, приварите крепежные кронштейны.

Сборка лестницы из металла

Третий шаг. Приварите кобылки к установленному на ребро швеллеру. В этом вам поможет предварительно подготовленная разметка, выполненная в соответствии с проектной документацией.

Сборка лестницы из металла

Приложите второй швеллер к подготовленному швеллеру-балке с закрепленными на нем кобылками и поправьте разметку при обнаружении отклонений.

Для самостоятельной сборки обыкновенной лестницы с метровой шириной хватит пары косоуров либо тетивы. Если лестница будет иметь более внушительные габариты, оснастите ее тремя или большим количеством опорных балок.

Четвертый шаг. Соберите все элементы самодельной металлической лестницы в единую конструкцию при помощи сварки.

Сборка лестницы из металла

Пятый шаг. Обработайте металл грунтовкой, а после ее высыхания – специальным антикоррозионным составом.

В завершение останется установить собранную лестницу на опоры. Функции опоры могут выполнять стойки, качественно сваренные из швеллера, а также металлические уголки, прикрепленные к опорным балкам при помощи сварки.

При желании можете отдать предпочтение более сложной конструкции металлической лестницы с тетивой, вырезанной из толстого листового металла. Режьте в соответствии с проектом, максимально точно и аккуратно. В остальном же порядок сборки лестницы не будет иметь отличий от сборки вышерассмотренного варианта конструкции.

После сборки и установки конструкции приступайте к обшивке ступенек.

Обшивка ступеней

Для отделки ступеней металлической лестницы могут использоваться разнообразные материалы. В домашнем хозяйстве такая отделка наиболее часто выполняется с применением деревянных накладок.

Подготовка к облицовке

Первый шаг. Разметьте на металлических ступеньках места размещения будущих отверстий под болты либо же саморезы с шагом в 150 мм. Расстояние между торцевыми краями ступеней и крепежными отверстиями должно быть не менее 20 мм.

Установка ступеней и подступенок

Второй шаг. Прикрепите к проступям фанерную подложку. Фиксацию элемента выполняйте с использованием специального клеевого состава, обычно продаваемого с отметкой «с эффектом заполнения». Такой клей примечателен тем, что он не сминается после затвердения. Помимо этого, заполняющий клеевой состав позволяет устранить различные мелкие недостатки, неизбежно появляющиеся даже при наиболее высококачественной сварке.

Установка ступеней и подступенок

Использовать для фиксации подложки простую монтажную пену запрещается – этот материал не имеет необходимой стойкости к смятию и очень быстро деформируется под воздействием механических нагрузок.

Третий шаг. Зафиксируйте деревянную накладку на проступи при помощи пары струбцин, а затем окончательно закрепите ее через предварительно подготовленные крепежные отверстия. В случае использования саморезов, размещайте их снизу в подтай. Если же крепление осуществляется болтами, фиксируйте открыто.

Установка балясин

Выполните обшивку всех ступеней по приведенной выше схеме.

Таким образом, в самостоятельной сборке простейшей металлической лестницы нет ничего сложного. Изучив основные положения инструкции и узнав дополнительные нюансы, вы сможете справиться со всеми мероприятиями своими руками. Совершенствуйте навыки, и уже очень скоро вы сможете собирать более сложные и эстетически привлекательные лестничные конструкции любых размеров, типов и конфигураций.

Удачной работы!

Видео – Лестницы из металла своими руками

svoimi-rykami.ru

изготовление из металла, сварные как делать и железные

Учитывая все требования безопасности, железную лестницу можно смастерить самостоятельно

Для того чтобы качественно спроектировать чертежи железной лестничной конструкции, нужно высчитать целый ряд показателей и учесть даже такие моменты, как тип применяемого стройматериала. От того, насколько правильно будет выполнено строительство, зависит прочность, надежность и долговечность конструкции. О том, как изготовить лестницу из металла, каковы особенности металлоконструкций речь пойдет ниже.

Содержание материала:

Металлическая лестница своими руками: особенности

Первостепенно нужно рассмотреть такой вопрос, как особенности лестничных конструкций из металла в целом. Для этого следует обращать внимание на принципы соединения главных элементов. Особенности того или иного дизайн-проекта должны отображать чертежи конструкции из метала, следует рассмотреть, как сделать их самостоятельно дома.

Прежде всего, нужно провести расчет следующих показателей:

• Высота и ширина ступеньки;
• Уклон конструкции;
• Размещение ступенек относительно друг друга.

Расчет делают точно так же как и для любой другой лестничной конструкции. Если чертежи делаются своими руками, следует обратить внимание на то, что необходимо верно распределить нагрузку и места, где будут расположены дополнительные соединения, чтобы вхождение на 2 этаж было безопасным. Нельзя не сказать и о достоинствах лестниц из металла.

Перед тем как приступить к изготовлению лестницы, необходимо произвести расчет важных показателей

Преимущества конструкций из металлопрофиля следующие:

• Надежность;
• Изобилие дизайнерских решений;
• Возможность сочетания с другими стройматериалами;
• Долгий срок службы;
• Быстрый и несложный монтаж входных конструкций.

При желании в доме можно сделать и 2металическии конструкции. Самое главное подготовить все необходимое и выполнять работу как предписывает пошаговая инструкция.

Изготовление металлических лестниц: что подготовить

Для того чтобы выполнить изготовление действительно надежной лестничной конструкции, важно применять только подходящие стройматериалы.

В независимости от типа разработанного самостоятельно проекта, часть элементов металлокаркаса будет соединена между собой швами, потребуется профессиональная сварка.

Это условие обязательно и для покупных модульных конструкций. В связи с этим сварные элементы должны хорошо свариваться, а также выдерживать достаточную нагрузку на растяжение. Именно поэтому не следует брать для работы в частном доме косоуры шпалы.

А вот успешным будет применение:

• Профиля уголка;
• Трубы;
• Швеллеры.

При изготовлении металлической лестницы понадобятся трубы и швелерры

Когда составляется схема и производятся расчеты для железных лестниц, надо обращать внимание на распределение нагрузки. Для этого необходимо провести расчет массы всех ступенек, их количества и площади. Для того чтобы определить расчетную нагрузку результат следует помножить на коэффициент, который характеризует надежность, а именно на 1,1.

Для того чтобы чертежи-схемы указывали на нагрузку при переноске предметов на 2 этаж, необходимо еще раз перемножить результат на коэффициент – 1,4.

Результат, какую нагрузку по максимуму могут оказывать передвигающиеся по ступенькам люди без ущерба для лестницы. Места, на которые оказывается большее давление, необходимо усилить болтами, даже если нет уверенности в надежности сварки. Для обустройства ступенек и перил, возможно, комбинировать металл, с древесиной. Для уличных конструкций дачи хорошо создать ступени из листов перфорированной стали или прутьев арматуры.

Сварные лестницы из металла: варианты конфигураций

При создании проекта лестниц из металла необходимо учитывать нюансы каждого типа металлоконструкции.

Зачастую выбор производится из таких вариантов:

1. Прямой марш. Ступеньки имеют одинаковый размер, устраиваются последовательно по прямой линии. Опора на косоур.
2. Забежные лестничные конструкции. Марш поворотный, на нем установлены забежные ступеньки или площадки.
3. Винтовая конструкция. Основа металлокаркаса – ось, к которой прикрепляются забежные ступеньки под правильным углом с комфортным шагом для человека.
4. Складная на чердак. Это самая компактная лестница, которая состоит из соединенных между собой выдвигаемых секций. Модель похожа на приставную и обычно служит для входа на редко используемые, верхние помещениям, такие как чердак или мансарда.
5. Лестница для металлочерепицы.

Вариантов конфигураций сварных лестниц может быть несколько

В каждом случае прорабатывается отдельный чертеж, проводится подробное составление сметы для лестниц из металла. Расчет цифр основан на вычислении подходящих параметров для индивидуального размещения ступенек и опор.

Если для маршевой конструкции высчитывать данные надо по формуле, для складной достаточно определить периодичность устройства перекладин, чтобы передвижение было удобным. Винтовые и забежные лестницы построить, если человек не специалист будет трудно, так как чертежи отчасти основаны на графическом подходе.

Лестница своими руками из металла: чертежи

Чтобы разработать дизайн-проект лестницы из железа на 2 этаж, нужно прорисовать чертежи в 2-х проекциях: горизонтальной и вертикальной. Если в планах рассчитать параметры, используя графику, надо сопоставить 2-е картинки в масштабе так, чтобы размеры, возможно, было перенести на ось координат. Этот подход дает возможность без проблем приблизительно определить расположение и габариты входных ступенек.

Чертеж для лестницы своими руками обязательно прорисовывается в двух проекциях

Так как всё же надо наиболее точно высчитать параметры металлической лестницы на 2 этаж, важно учесть такие моменты:

1. Число ступенек – производство расчета ориентировочное и уточняется в дальнейшем. Следует длину пролета поделить на высоту ступеньки, которая запланирована.
2. Шаг лестничной конструкции – это расстояние, на которое наступает нога при вхождении или спуске по ступенькам. Традиционно берут размер 60–65 см.
3. Ширина проступи – составная часть шага лестницы, глубина ступеньки. Должна давать возможность ноге закрепиться на поверхности.
4. Высота подступенка – это высота ступеньки, то есть интервал между 2-мя последовательными ярусами. Тоже включена в расстояние, предусмотренное под шаг.
5. Длина ступеньки – это ширина самой лестничной конструкции, должна давать возможность без препятствий пройти человеку с грузом.

Когда чертежи прорисованы, можно начинать строительство.

Как изготовить лестницу из металла: монтаж

После того как будет выполнен расчет лестничной конструкции и будут созданы основные самодельные стальные элементы, надо начинать первый этап монтажа. Для начала необходимо укрепить металлокаркас. Он включает в себя металлические косоуры и опорные столбы. Именно для этих элементов и выполняется расчет максимальной нагрузки.

Для устройства ступенек могут применяться кобылки из труб, уголков или швеллера.

Также возможно выполнять крепеж прямо к тетиве. Тогда необходимо выполнить расчет интервалов расположения крепежей и разработать схемы-чертежи для ступенчатых косоуров.

Перед началом монтажа лестницы необходимо укрепить металлокаркас

Выполнить самостоятельно дизайн-проект лестницы на 2 этаж или сварить каркас наружных моделей не так уж и сложно, если придерживаться:

• Индивидуальных потребностей;
• Правил ГОСТ;
• Правил СНиП.

Примерные данные разработаны почти для всех типов изделий. Эскиз, образец и проект можно заказать в специализированной компании в Череповце или другом городе, такие услуги сегодня актуальны. Главное не забыть про договор.

Как сделать металлическую лестницу: наружная конструкция

Металлическая конструкция для наружного применения делается достаточно просто. Нужно только иметь сварочный аппарат или другое спецоборудование, с помощью которого возможно воплотить в жизнь самые смелые решения. Металлоконструкции во многом превосходят лестницы из дерева, они надежнее, долговечнее. Ступени лестницы надо делать из арматуры с зазором.

На прутьях не будет задерживаться снег, а наледь можно будет легко снять. Устраивать листы не рекомендуется, такая лестница будет скользкая, опасная.

Наружная конструкция металлической лестницы делается достаточно легко

Поступи и площадки можно делать из рифленой стали. Для строительства лестничной конструкции надо применять швеллер. Его нужно устроить на ребро. Надо помнить и об ограждении. Оно может быть сделано из уголковой стали, шириной 45 мм. Соединить между собой все составные части лучше всего при помощи электродуговой сварки.

Лестница получится:

• Прочной;
• Надежной;
• Долговечной.

Если швеллер применяется в качестве косоуров, то необходимо приварить к нему кобылки, из металла, которые имеют кронштейны для крепежа ступенек.

Железная лестница своими руками: пошаговая инструкция (видео)

С размерами надо определиться еще на стадии составления чертежей. Приложив немного усилий и времени можно в результате получить красивую, надежную лестницу, которая прослужит многие годы.

Примеры сварных лестниц (фото)

kitchenremont.ru

Металлическая лестница своими руками

Использование металлопроката дает возможность сделать ажурными самые нагруженные и тяжелые элементы постройки. Металл применяют в тех случаях, когда дерево оказывается недостаточно прочным, а камень просто «не влезает» в рамки проектного задания. Чаще всего это ограждения, стойки, лестница, всевозможные переходы и подъемы в доме, там, где экономить на материале нельзя, так как это безопасность и здоровье.

Металлический лестничный марш подходит по всем требованиям, но материал и работа стоят недешево. Поэтому принимают соломоново решение — металлопрокат купить такой, как требуется по условиям прочности, а металлическую лестницу сделать своими руками. В итоге получаем то, что нужно при среднем уровне расходов.

Чем отличается сборка лестницы из металлопроката от дерева и бетона

Прежде чем подыскивать подходящий проект металлической лестницы, нужно будет правильно оценить свои возможности и навыки, подыскать необходимые инструменты и оборудование.

Качественно сделать металлическую лестницу несложно, но перед этим потребуется, как минимум, провести небольшую подготовку:

• Сделать эскиз будущей лестницы, выполнить доступным методом расчет размеров основных узлов – косоурных балок и поперечин подступенников. Остальные детали, как правило, не считают, проще сделать привязку на месте при сборке металлической лестницы;
• По схеме необходимо сделать деталировку и расписать, сколько и какого металлического профиля потребуется для изготовления лестницы;
• Испробовать на практике сварочное оборудование, подобрать в соответствии с толщиной металла необходимый режим, величину сварочного тока и полярность.



К сведению! Если нет уверенности в том, что получится сделать сварочные работы своими руками, то лучше всего пригласить профессионального сварщика или постажироваться с неделю у опытного специалиста.

Последний пункт списка, несмотря на всю его очевидность, всегда был и остается самым важным в подготовке. Сварка метала — достаточно сложная технологическая операция, которой не обучишься за час-два неумелых попыток сделать сварочный шов. Как только получится сделать хотя бы короткие сантиметровые валики, можно приступать к испытаниям.

Наиболее простой способ проверить качество сварки – отбить шлак и сделать с десяток максимально сильных ударов тяжелым молотком или кувалдой. Если сварочное соединение осталось целым, значит, качество сварки в порядке, и можно пробовать сделать сварку простейших деталей металлической лестницы.

Кроме сварки, сделать металлическую лестницу можно двумя способами:

• Клепкой стальными или латунными заклепками. Получается очень надежное и долговечное соединение, но для того, чтобы сделать клепаные косоуры, уйдет в десять раз больше времени, чем при использовании сварки;
• Болтовое соединение — наиболее точное и безопасное. Сделать металлическую лестницу на метизах проще и быстрее, чем на клепке, затраты на материал и трудоемкость работ значительно выше, чем при сборке деталей сваркой.

У клепки и сварки есть один серьезный недостаток. Сваркой можно собрать металлическую лестницу из относительно тонкого стального профиля, при этом удается сделать конструкцию очень жесткой и прочной. Если сделать лестницу на заклепках, то, несмотря на толстый и мощный металлопрокат, вся конструкция получается немного «плавающей». Но иногда другим способом сделать лестницу невозможно, например, если в доме планируется установить раритетный авторский вариант из ковки или чугунного литья.

Кроме перечисленного, нужно будет запастись болгаркой, комплектом отрезных дисков, разметочным инструментом, строительным уровнем, сварочными струбцинами, электродрелью и разметочным инструментом.

Варианты изготовления металлических лестниц

Существует достаточно большое количество видов лестниц и лестничных маршей, в том числе:

• Прямолинейные лестницы с консольным креплением к стене или свободной посадкой на опорах;
• Круговые или винтовые системы с одним или двумя поворотами.

К сведению! В отличие от бетонных или деревянных лестниц, металлические конструкции могут быть практически неограниченной высоты и ширины.

При этом не создается впечатления избыточной массивности или чрезмерной сложности конструкции. Если планируется сделать сложный вариант лестницы, как на фото, то лучше всего доверить работу фирме или мастерам. Своими силами можно сделать относительно простой вариант. И дело тут не в сложности конструкции или владении сварочным аппаратом. Требуется определенный навык работы с металлом, кроме того, что витая металлическая лестница должна быть прочной, вся конструкция должна быть еще и красивой, а свои ошибки, как правило, сделать легко, а увидеть со стороны довольно сложно.

Металлическая лестница, как сделать прочно и красиво

Простой лестничный марш из металлопроката, по сути, является единичным элементом, из которого можно сделать сложные переходы с промежуточными площадками и разворотами. Для работы своими руками можно попытаться сделать один из трех, наиболее распространенных вариантов:

• Простая лестница с несущими балками — косоурами, на которые ввариваются площадки из листового металла;
• Лестница с косоурами в виде Г-образных угольников. Ступенька образуется за счет сваренной прямоугольной рамы;
• Комбинированный вариант, когда Г–образные ступеньки, сваренные в один пролет, укладываются на две дополнительные балки.

Первый вариант наиболее простой в изготовлении, такую лестницу можно сделать даже без чертежа, достаточно только правильно рассчитать сечение двух балок, которые будут нести основную нагрузку.

Способ сделать приблизительный расчет

Сечение балок напрямую зависит от двух факторов — от угла наклона и длины металлической лестницы. Чем круче лестничный пролет, тем меньше сечение профиля, чем длиннее – тем толще и массивнее нужно сделать несущие балки.

Расчет нужно сделать по второму условию. Для начала нужно сделать предварительную оценку несущей способности балки. Для этого определяем нагрузку в виде 400 кг, это соответствует весу двух человек, спускающихся по лестнице. Далее, зная приблизительную длину будущей лестницы и нагрузку, по справочнику выбираем сечение балки для условий сосредоточенной силы. Делим надвое и получаем момент сопротивления, по которому нужно подобрать профиль с соответствующим сечением.

Можно также сделать расчет металлической балки для лестницы народным способом. Для этого нужно сделать контрольное нагружение — балку укладывают на опоры и становятся в центральной части. Прогиб под нагрузкой не должен составить более 3 мм на каждый метр длины.

Изготавливаем простейшую металлическую лестницу

Лучше всего использовать швеллер или квадратную профильную трубу, после того как балки были выбраны, нужно сделать базу. Первоначально на стену и на пол крепятся два отрезка из профиля, чаще всего это металлический уголок с шириной полки 50-70 мм. Длину отрезка нужно сделать равной ширине пролета. Вся конструкция будет опираться на эти два куска металла, поэтому крепят их основательно, анкерами в бетон или кирпич.

Далее устанавливаем косоуры. Каждую балку прихватывают болтовым соединением на уголке на стене, второй конец оставляют свободным. Будущие ступени можно сделать максимально горизонтальными, только если обе балки будут находиться в одной плоскости. Приходится подгонять положение с помощью строительного уровня и нескольких подкладок тонких кусочков фанеры. После выравнивания фанеру удаляют, а опорные поверхности подрезают болгаркой вровень.

Следующий этап – изготовление ступеней. Если в наличии есть толстый листовой металл 6-8 мм, то проступи для каждой ступеньки можно сделать цельными, вырезать в виде готовых пластин. К каждой пластине по бокам подваривают отрезки из уголка №3, чтобы можно было закрепить проступь на балках. Остается только выровнять положение проступи, прихватить сваркой и обварить короткими сварочными швами по каждой стороне. Таким способом можно сделать пролетку – длинную и крутую металлическую лестницу с шириной ступени не более 60 см.

Если предполагается сделать пролет 70-110 см шириной, то проступь для лестницы сваривают заранее из уголка в виде П-образных рам. Способ установки степеней на опорные балки аналогичен предыдущему. Можно сделать проступь с вертикальным бортиком под укладку керамогранита или зашить плоскость перфорированной металлической сеткой.

Более сложные конструкции металлической лестницы

Простейшие варианты металлической лестницы не очень удобны для ходьбы, и главное — требуют очень прочных и массивных несущих балок. Существуют более сложные конструкции металлических лестниц, в которых большая часть нагрузки воспринимается не только балками, но и деталями самих ступеней, фото.

В этом случае каждая ступень изготавливается в виде пространственной рамы, в основе которой находится прямоугольник из металлического уголка или профильной трубы, по бокам которого приварены две вертикальные треугольные опоры.

Для того чтобы сделать все ступени одинаковыми, приходится использовать готовый шаблон, заранее изготовленный и подогнанный по требуемым размерам лестницы. Сборку ведут в следующей последовательности:

• Нарезанные заранее куски уголка просто укладываются на шаблон, подгоняются по размерам и фиксируются струбцинами;
• Выровненные отрезки прихватываются в каждом стыке 3-5 сварочными точками. После того как заготовка остынет, металлический каркас ступени проваривают полным швом;
• Не снимая раму с шаблона, аккуратно сбивается шлак, стыки зачищаются щеткой с бронзовой насадкой. Если есть дефекты, выполняется повторная сварка швов;
• Каждую заготовку последовательно укладывают на несущие балки и приваривают по нижнему краю. Получается конструкция, изображенная на фото.

Если для изготовления лестницы используется достаточно прочный уголок с толщиной полки не менее 6 мм, то от использования несущих балок можно отказаться, рамы ступеней сваривают между собой в готовый металлический пролет.

Это позволяет снизить стоимость работы и одновременно улучшить внешний вид металлической лестницы. По такой схеме обычно изготавливают металлические ступени для внутренних помещений.

Вечная металлическая лестница для крыльца

Если требуется сделать металлическую лестницу для крыльца, лучше всего использовать конструкцию, приведенную на схеме ниже.

В основе ступени лестничного пролета используется два Г-образных профиля, соединенных кромочным отрезком из уголка. Главным преимуществом металлической лестницы является то, что у каждой ступени есть своя опора на грунт или бетонное основание. Это означает, что конструкция сохранит несущую способность в любой ситуации, под любой нагрузкой. К минусам данного устройства можно отнести то, что каждую металлическую ступеньку нужно сделать и подогнать по размерам индивидуально.

В результате на лестницу уходит вдвое больше средств и времени, но затраты можно считать оправданными, если речь идет о доме на сваях, веранде или террасе. Чтобы увеличить жесткость конструкции, можно сделать две крестовидные распорки внутри пролета или установить металлическую лестницу параллельно фасаду здания. Последний вариант подойдет для домов с неутепленными каменными стенами.

Заключение

После сборки каркаса металлической лестницы необходимо выбрать наиболее подходящий материал для проступи. Уличные пролеты практически всегда облицовываются керамогранитными плитками или заливаются бетонной стяжкой. Для дачи чаще всего используется сетчатая облицовка, перфорированные листы или решетка из арматурных прутов. Это позволяет легко удалять грязь с обуви и сохранять чистоту на ступеньках даже в период затяжных дождей. Для домашних лестниц материалом №1 считается полированный дуб или паркетные плиты, на которые наносится специальный рельеф, чтобы сделать их не такими скользкими.

Отправить комментарий

2proraba.com

Лестницы из металла своими руками

Чтобы спроектировать чертеж железной лестницы на второй этаж, необходимо рассчитать целый перечень показателей. Это можно сделать как в специальных программах, например, Archicad или 3ds Max, так и самостоятельно.

Особенности металлических конструкций

По способу изготовления можно выделить два типа: лестница, полностью спроектированная из металла, и лестница, построенная на металлических каркасах. Обе отлично подойдут для использования в каркасных домах для подъема на второй этаж.

металлическая тетива

Также различают лестницы по количеству пролетов: одно- и двухпролетные, с поворотом и прямые. Но если вы строите лестницу впервые, то лучше начинать с одномаршевого варианта.

Особенность любого проекта отображается в чертежах и расчетах, в которых указывается:

1. Уклон ступеней.

2. Высота и ширина ступеней.

3. Размещение ступеней.

По глубине ступени для металлической лестницы не должны быть менее 27 см. Это связано с тем, что при спуске с лестницы, возникает опасность падения. Высота ступени должна быть от 16 до 20 см. Если она выше указанной нормы, то возникает большая нагрузка на колени и пользоваться такой лестницей некомфортно.

Сделанные металлические лестницы своими руками имеют ряд преимуществ:

1. Долговечность конструкции металлической лестницы (к примеру, на деревянной лестнице уже через полгода эксплуатации появляются трещины).

2. Возможность комбинирования.

3. Прочность конструкции.

4. Низкая цена монтажа каркаса.

расчет лестницы

к содержанию ↑

Выбираем профиль

профиль

Делать лестницы из металла начали уже давно. Особое внимание уделяли подбору швеллера и уголков. По технологии процесс очень простой, сначала ставим два швеллера параллельно друг друга, а после при помощи уголков свариваем контуры. Ну и дальше все это дело можно закрепить либо деревянными ступенями, либо металлическими.

к содержанию ↑

Металлическая лестница на второй этаж с улицы

Металлические лестницы можно использовать для оформления интерьера в каркасном доме. Но стоит понимать: металл придает «холодный» оттенок помещению, и не всегда может быть уместен.

Конечно, можно ее сделать с деревянными ступенями, которая придаст интерьеру больше тепла, но целесообразнее железную лестницу использовать на улице.

Сварить металлическую лестницу можно и самостоятельно, при этом у вас выйдет в меру недорогая и надежная конструкция.

к содержанию ↑

Пошаговая инструкция по варке железной лестницы

Вам понадобится:

1. Болгарка.

2. Шлифовальный и режущий диски.

3. Магнитные держатели для сварки.

4. Сварочный аппарат (лучше всего подойдет вариант инверторного типа).

5. Дрель и сверла по металлу.

6. Тиски.

7. Крепежи.

8. Уголки.

9. Стол для работы с металлом.

Изображение демонстрирует самый простой вариант железной лестницы (может быть и с деревянными ступенями).

самый простой вариант металлической лестницы

Примечание:

1. Швеллер.

2. Рифленые металлические (деревянные) ступени.

3. Стальные кобылки.

4. Места сварки.

5. Кронштейны.

к содержанию ↑

Строительство железной лестницы

Для разработки проекта небольшой металлической лестницы, необходимо подготовить два типа проекций: вертикальные и горизонтальные, см. рисунок ниже.

чертеж лестницы

Чтобы посчитать размер профильной трубы для косоура, воспользуйтесь следующей формулой: a2+b2=c2, где «a2» — высота лестницы, а «b2» — ее длина.

к содержанию ↑

Монтаж лестницы из швеллера

Поставленный на ребро швеллер — основа простой лестницы. Для обшивки лестницы подойдет деревянный или листовой материал. Ступени обшиваются нескользящим рифленым металлом. Ограждения делаются из угловой стали.

На швеллере размещаем нарезанные кобылки из арматуры. Размеры и необходимое количество кобылок можно взять из расчетной документации.

1. Так как на кобылках будут лежать ступени, привариваем к ним крепежные кронштейны.

2. Собираем всю конструкцию воедино, приваривая детали. Если после установки кобылок на первый швеллер, видны отклонения на втором, поправьте разметку. Для крепежа простой лестницы будет достаточно пары косуоров или тетивы.

3. Обработайте лестницу грунтовкой и дайте ей высохнуть. После наносим на лестницу специальный антикоррозийный состав.

Функцию опоры или так называемый каркас лестницы будет выполнять дополнительная стойка, которая может быть сделана из швеллера, к которому приваривается лестница с помощью уголков. Во время проделывания всех сварочных работ, можно использовать магнитные держатели для сварки, это в разы упростит работу как опытному так и начинающему сварщику. Они могут выдержать нагрузку от 11 до 34 кг, в зависимости от модели. Вы можете подобрать для себя что-то из этого списка магнитных держателей.

После завершения сборки можно приступать к обшивке конструкции.

готовая лестница

Видео по строительству железной лестницы

к содержанию ↑

Строительство винтовой лестницы

 Если получится сделать самому винтовую металлическую лестницу, то она будет пользоваться особой ценностью в доме. Потому что, она очень привлекательно выглядит и, как правило, расположена в центре всего дома, благодаря компактности, можно высвободить большое количество пространства, которое было бы занято маршевой конструкцией.

Для строительства лестницы вам потребуется толстенная труба диаметром 80 мм для центральной стойки. Длина трубы определяет высоту всей конструкции. Ширина марша в случае малой загрузки будет равна 14 см. Для того чтобы верхний виток лестницы не мешал при ходьбе по нижнему, расстояние между ними должно быть около 2 метров.

Чтобы положение лестницы было правильным, при строительстве нужно пользоваться откосами и уровнями. Обратите внимание и на пол, на котором будет стоять конструкция с учетом веса людей. Можно монтировать винтовую лестницу и без центрального столба, как на фото ниже, но это очень сложно.

к содержанию ↑

Гильзы и ступени

Ступени лестницы можно сделать из металла, каркас из уголков. Форма ступеней в отличии от маршевой лестницы, тут трапециевидная, почти треугольная. Середина должна быть не уже 20 см, а для облицовки можно использовать дерево.

винтовая лестница

Для крепления лестницы будем использовать гильзы диаметром 200 – 260 мм, и к ним крепить ступени. После того как приварили ступени к гильзам, всю конструкцию можно одеть на центральную стойку.

Кроме винтовой и маршевой лестницы есть и модульные варианты, как правильно их возводить вы сможете увидеть из видео ниже.

к содержанию ↑

Технология обшивки ступеней

Допустим вы сделали металлическую лестницу и теперь вам остается только ее обшить деревянными накладками. При выполнение этой работы учитывайте дополнительные крепежные детали, которые вам понадобятся.

металлическая лестница с забежными ступеньками

От торца ступеней отходим 2 см и начинаем размечать отверстия под саморезы и болты с шагом в 15 см. К металлическому каркасу ступеней монтируем фанеру. Закрепляем ее при помощи монтажного клея с эффектом заполнения. Благодаря этому клею можно устранить даже проблемы и косяки при сварке. Кстати, крепить фанеру на монтажную пену, категорически нельзя, потому что она очень мягкая.

После того как вы изучили самые простые конструкции лестницы, теперь вы можете построить что-то элементарное, допустим для погреба. А затем уже постараться сделать более элегантную и эстетическую лестницу, которой будет и не стыдно похвастаться.

karkasnik.su

Расчет металлического каркаса лестницы своими руками

Содержание

Введение

Какие лестницы можно будет рассчитать по этой методике?

Три самых важных размера при расчете конструкции лестницы

Высота

Длина

Ширина

Четыре основных шага при расчете металлического каркаса лестницы

Шаг первый

Шаг второй

Шаг третий

Шаг четвертый

Бонус



Эта статья будет полезна тем, кто хочет рассчитать лестницу с 1 на 2 этаж в таунхаусе и коттедже. Не важно, сами Вы будете изготавливать и устанавливать лестницу или заказывать в компании, но очень важно, чтобы Вы могли быть уверены, что это самая идеальная и удобная лестница.

В конце статьи Вы узнаете какое количество ступеней Вам нужно, какие размеры у ступеней будут, какая будет Высота каждой ступени, межэтажная площадка у вас будет или забежные ступени. Этот расчет будет являться техническим заданием по лестнице.

Кстати, отвечу на вопрос: «Кто я такой, чтобы вас учить расчету лестниц?»

Я тот человек, который за 2017 год установил 410 лестниц. Конечно, я не делаю все своими руками и у меня есть своя команда. Но, думаю, что факта изготовления и установки 410 лестниц достаточно, чтобы Вы смогли дочитать эту статью до конца.

Почему я решил сделать эту статью? Когда я только начал заниматься лестницами на металлическом каркасе, я весь интернет перерыл в поисках полезного контента по расчету лестниц, но его чертовски мало. А тот, что полезен, имеет существенный минус в том, что он сложнодоступный для обычного человека и понятен только для строителя. Я же не обладал строительным образованием, поэтому приходилось учиться на своих ошибках. Спустя два года, когда начал писать эту статью, я опять перерыл весь интернет, ну может быть не весь русскоязычный контент в поисковиках, но точно весь контент на ютубе на эту тему. Убедившись, что действительно полезного видео и статей нет, настолько полезного, чтобы обычный человек мог воспользоваться этим, я решил его создать.

Перейдем к делу!

Все лестницы (бетонные, деревянные, на металлическом каркасе) рассчитываются одинаково.

Конечно, есть очень много технических нюансов в каждом виде лестниц, но они не влияют на расчет лестницы.
Для того, чтобы мы с Вами разговаривали на одном языке и об одном и том же, посмотрите фотографии тех лестниц, которые можно рассчитать после прочтения данной статьи.



А теперь, чтобы укрепить Ваше понимание, что этот расчет подходит для Вашего дома или дачи, посмотрите фото домов, куда можно устанавливать такие лестницы.





Забегу вперед и скажу, что не каждый после прочтения статьи сможет провести расчет каркаса лестницы. Если Вы уже подозреваете, что я говорю сейчас про Вас, то не переживайте, у меня для вас будет хорошая новость: если Вы сможете рассчитать себе лестницу, но у Вас останутся сомнения в правильности расчета, я с удовольствием проверю Ваш расчет и внесу правки. В конце статьи я расскажу подробнее об этом.

Я помогу вам расчитать лестницу или проверить правильность Вашего расчета!

Итак, перейдем непосредственно к расчету!

Мы будем делать расчет на П-образной лестнице, если у вас Г-образная, то не вешайте нос. Действия одинаковые.

Для того чтобы рассчитать лестницу нам понадобится 3 размера:

✔ Высота ✔ Длина ✔ Ширина

Чтобы проще было понимать расчет лестницы, мы возьмем 1 конкретный объект, где будет стандартная П-образная лестница.

Посмотрите фото и видео с объекта,где мы установили такую лестницу:





✔ Расчет высоты каркаса лестницы

Нам нужна высота от пола первого этажа до пола второго этажа.

Обратите внимание, что размер не от пола первого этажа до потолка, а именно от пола до пола. Очень важно чтобы этот размер был от чистого пола 1 этажа и чистового пола 2 этажа, если у Вас идет период строительства и стяжка еще не залита или стяжка есть, но нет еще напольного покрытия, то прикиньте приблизительно, на сколько миллиметров у Вас поднимется пол.

 Очень важно чтобы размер был от чистого пола 1 этажа и чистового пола 2 этажа!

✔  Оптимальная длина металлической лестницы на второй этаж

Нам нужна длина от стены, где будет поворот лестницы, до края торца перекрытия. Перепроверьте, замерив этот размер с двух сторон. Если размеры не сходятся с двух сторон, берите минимальный.

Используйте для рассчета минимальный размер от стены, где будет поворот лестницы, до края торца перекрытия.

✔ Расчет ширины металлического каркаса лестницы

Нам нужен размер от левой стены до правой стены.

Замерьте этот размер около торца перекрытия и около стены, которая идет параллельно перекрытию. Если размеры не сходятся берите из них минимальный размер.



xn——6kcbbzebu2aiajid3drj2e.xn--p1ai

Винтовая металлическая лестница своими руками

При строительстве дома возникает вопрос о выборе дизайна лестницы. Здесь в первую очередь во внимание берутся дизайн и размеры комнаты. Если у вас ограниченное пространство, необходимо построить вспомогательную лестницу или у вас просто есть желание дополнить интерьер ярким акцентом, вы должны подумать о выборе металлической винтовой лестницы. Давайте разберемся, какую конфигурацию выбрать, а также рассмотрим этапы подготовки проекта, изготовления и монтажа металлической лестницы.

Выбор конструкции для монтажа

Когда мы думаем о винтовых лестницах из металла, первое что приходит в голову —  это клинообразные ступени, которые расположены вокруг центральной опоры. Это самая распространенная конструкция, такого рода лестницы часто изготавливают при помощи модульного каркаса. Его отличительной особенностью является легкость сборки и относительная невысокая стоимость.

Варианты винтовых металлических лестниц:

• модульные;
• литые.
• кованые;
• сварные.

Литые и кованые варианты отличаются элегантным оригинальным дизайном и высокой ценой. Все изделия из художественной ковки изготавливаются из стали, а литые – из железа и бронзы. Сборные конструкции выполняются из алюминия или металла с хромированной отделкой. Их сборка легко осуществляется собственными силами.

Простая конструкция имеет сварные варианты. Благодаря относительно простому устройству вы можете построить металлическую лестницу на второй этаж своими руками. Из металла вы можно выполнить каркас лестницы, оформив ее затем любыми подходящими материалами.

Варианты соединений

Монтаж может быть выполнен несколькими способами:

• Сварка лестницы – наиболее подходящий вариант для монтажа лестницы из металла своими руками. Представляет собой стальные кронштейны, приваренные к центральной опоре. Кронштейны могут быть законченными ступенями или использоваться в качестве опоры для размещения на них проступи из другого материала.

• Крепление на больцах. Больц — это металлический стержень, который фиксирует внешнюю часть ступени. Монтаж лестницы на больцы позволяет надежно фиксировать ступени, в результате такого монтажа конструкция внешне выглядит легкой.

• Одним из наиболее сложных решений является монтаж на центральном косоуре. В такой винтовой лестнице отсутствует центральная стойка. Сложно сделать винтовую железную лестницу на косоуре своими руками, монтаж такой лестницы лучше доверить профессионалам с опытом и специальным оборудованием. Цена на такую лестницу довольно высокая.

Проектирование и расчеты

Вычисляя параметры винтовой лестницы из металла, вы должны учитывать следующие рекомендации:

1. Витки лестницы должны быть расположены на расстоянии не менее двух метров. Такая высота будет комфортной для большинства взрослых людей.
2. В потолочном проеме необходимо выполнить зазор между краями лестницы и проема. При ширине марша 80 см диаметр проема должен составлять 200 см. Уменьшение диаметра лестницы и проема возможно для вспомогательных лестниц, где ширина марша составляет 600 мм, а проем 1400 мм.
3. Конструкция будет надежной, при условии что опорная колонна не менее 50 мм в диаметре.
4. Глубина ступени по средней линии подъема составляет около 200 мм.
5. Угол подъема не должен превышать 45 градусов.
6. Необходимо предусмотреть ограждения для комфортного и безопасного использования.
7. Также рекомендуется использовать противоскользящее покрытие на ступени или специальную обработку.

После выполнения расчетов, основанных на вышеуказанных рекомендациях, можно подготовить чертежи. Изготовление металлической сварной лестницы своими руками сложнее, чем из деревянной. Для выполнения такой конструкция требуется умение работы сварочным аппаратом и другими инструментами для металла.

Подготовка материалов и пошаговая инструкция — как сварить лестницу?

Подготовьте следующие материалы, прежде чем приступить к работе:

• Толстостенную трубу длина в соответствии с высотой подъема, она будет выполнять функцию центральной опоры.
• Трубу немного большего диаметра, чем предыдущая.
• Трубу круглую или квадратного маленького размера для больц.
• Уголок для ступеней.

Пошаговый алгоритм изготовления металлической лестницы своими руками:

1. Трубу максимально диаметра разрезать на гильзы, равные высоте ступени.
2. В получившиеся гильзы вварить уплотнительное кольцо, для того чтобы гильза плотно надевалась на центральную опору.
3. Из уголка сделать по шаблону одинаковые каркасы ступеней.
4. Привариваем получившиеся каркасы ступеней к подготовленным гильзам.
5. Устанавливаем центральную опору.
6. Нанизываем все гильзы со ступенями и размещаем их веером согласно проекту.
7. Разрезаем трубы маленького диаметра по размеру, равному расстоянию между ступенями.
8. Начиная с нижней, соединяем между собой все ступени.
9. После того как собрали лестницу, необходимо проварить все стыки гильз и зачистить каждый шов.
10. Загрунтовать и покрасить металлический каркас лестницы. В зависимости от проекта разместить проступи.

Сварные лестницы являются достаточно прочной и безопасной конструкцией, но не забудьте смонтировать перила.

Покраска металлической лестницы

Завершив изготовление металлической лестницы своими руками, необходимо позаботиться, чтобы она прослужила долго и надежно.

Прежде чем приступить к покраске лестницы, необходимо подготовить ее поверхность. На этапе подготовки вы должны убедиться, что отсутствуют места образования коррозии.

В случае обнаружения таких мест необходимо избавиться от нее, для этого при помощи железной щетки и наждачной бумаги зачищаем проблемное место. В случае образования глубокой ржавчины, которую не получается убрать при помощи щетки, воспользуйтесь средством «антиржавчина».

Все сварные места зачищаем до блеска, эти участки больше всего подвержены коррозии.

После обработки лестницы можете переходить к покрытию ее грунтом, а после него — краской в несколько слоев.

gidlestnic.ru
