Изготавливаем скамью-трансформер по чертежам своими руками

В загородном доме или на даче каждый человек хочет иметь только качественную и многофункциональную садовую мебель, которая не будет занимать много места, и при этом будет выполнять максимум функций на приусадебном участке. Поэтому скамейка-трансформер будет прекрасным решением для совместного чаепития в кругу семьи. Тут вам одновременно и лавка, и стол, а главное, что смастерить такую конструкцию можно своими руками.

Скамья-трансформер — описание конструкции, принцип работы

Такая скамейка для загородного дома представляет собой достаточно простую конструкцию, которая может легко трансформироваться в стол с двумя удобными скамейками. А в сложенном варианте это обычная лавочка со спинкой и поручнями. Она не будет занимать много места на территории приусадебного участка и при этом сможет выполнять все свои функции в полном объёме.

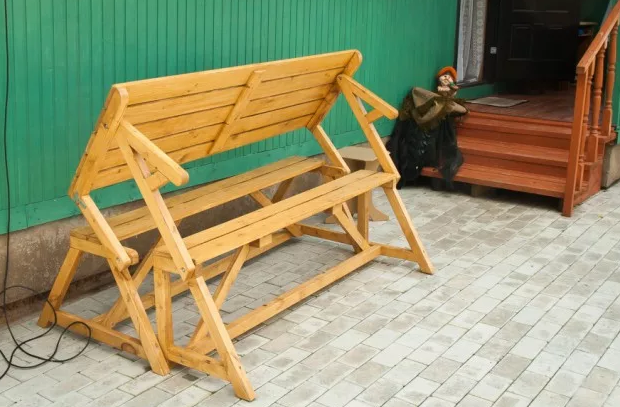

Скамья — трансформер в собранном виде для загородного дома

Функции и удобство скамейки

Это компактная и практичная скамейка, которая легко превращается в достаточно вместительный стол и две комфортные лавочки. Благодаря высокой степени мобильности установить её можно в любом месте приусадебного участка.

Единственным недостатком такой скамейки является её немаленький вес, так как деревянных досок на изготовление такой сложной конструкции уйдёт немало, но зато она будет достаточно устойчивой, надёжной и прочной, если сделать всё правильно и точно по разработанной инструкции с соблюдением всех технологических процессов.

Скамейка — трансформер в разобранном виде для пикника

Подготовка к постройке конструкции: чертежи проекта с размерами

Перед тем как начинать сооружать скамейку — трансформер необходимо подготовить все материалы и инструменты, а также составить хороший чертёж или найти его в интернете.

Предлагаем вам типовой чертёж — схему скамейки — трансформера с указанными на нём размерами. Самым сложным действием является создание подвижного механизма, поэтому изначально необходимо подготовить все заготовки, которые потом будут собираться между собой в единую трансформационную конструкцию.

Чертёж набора деревянных элементов для изготовления скамейки — трансформера

Типовой чертёж скамейки — трансформера

Выбор материала для изготовления, советы по выбору

Для изготовления скамьи—трансформера необходимо будет приобрести струганные обрезные доски и брус. Лучше всего для такой конструкции подойдёт лиственница, берёза, сосна, бук, ясень или дуб (если получится, так как он очень дорогой).

Доска должна быть хорошо отшлифована, иметь высокое качество и соответствовать всем стандартам соответствия. Если вы покупаете доску на лесопильном предприятии обязательно поинтересуйтесь наличием сертификата качества на их продукцию, так как под видом обрезной доски дуба вам могут продать совершенно другой товар, и если вы плохо разбираетесь в древесине, то лучше всего возьмите с собой плотника, который разбирается в видах доски и её качестве.

Расчёт материала и инструменты

Для сборки скамейки — трансформера нам понадобится:

• Два бруса с сечением 90х45х1445 мм;
• Пять брусков с сечением 90х32х1480 мм;
• Два бруса с сечением 90х45х1445 мм.

Для работы нам понадобятся такие инструменты:

• Болгарка или остро наточенная ножовка по дереву;
• Универсальный шуруповёрт или отвёртки необходимого диаметра;
• Электрическая дрель;
• Строительный уровень, угольник, ножовка, стамеска;
• Наждачная бумага (320) или шлифовальная машинка;
• Саморезы, болты, гайки и другие крепёжные элементы;
• Электрическая или бензиновая пила;
• Краска или лак, кисточки или валик.

  Крепежные элементы для изготовления скамейки — трансформера

Этапы изготовления лавки-стола

1. Первым шагом будет изготовление ножек каркаса. Для этого надо вырезать 8 абсолютно одинаковых брусков длиной по 70 см и на них сделать внизу и вверху косые срезы (также одинаковые), для того чтобы можно было получить идеальное равновесие при дальнейшей установке конструкции под определённым уклоном.

   Бруски для ножек скамейки

2. Далее мы делаем раму под две скамейки из отшлифованной обрезной высококачественной доски. Вырезаем четыре отрезка по 40 см и столько же отрезков по 170 см. На всех досках углы надо срезать так, чтобы затем можно было сделать два совершенно одинаковых прямоугольника немного продолговатой формы. Для их стыковки используем специальные приготовленные шурупы или гвозди. Но для начала высверливаем дрелью одинаковые отверстия в досках (длина досок 1,7 метра).

   Доски для рамы скамейки

3. В каркасе конструкции надо сделать несколько прочных укрепляющих элементов, которые будут в дальнейшем формировать удобное сидение. Для этого мы берём деревянный брус и прибиваем его с шагом в 500 мм. Так мы разделим конструкцию на секции и осуществим защиту будущей скамейки от боковой деформации.
4. Ножки надо прикрутить к сидению на расстоянии 10 сантиметров от всех углов по диагонали. Делаем это так, чтобы стыки оказались возле «швов» или немного дальше. Здесь очень важно сделать максимально качественные элементы конструкции, то есть закрепить на 2 или 3 болта, которые проходят сквозь брус и верхнюю часть приготовленных ножек. В брусе надо сделать пазы, в которые мы будем прятать шляпки болтов. А под гайкой мы срезаем ножовкой лишнее.

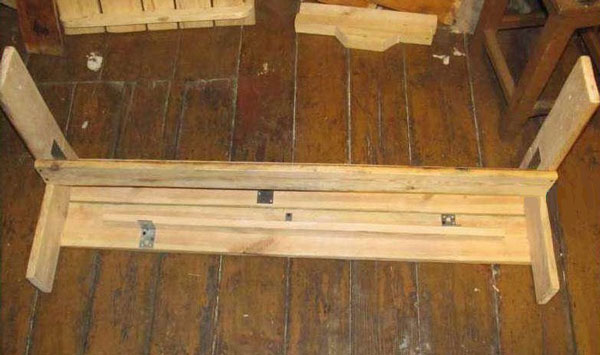

   Прикручиваем ножки к планкам скамейки

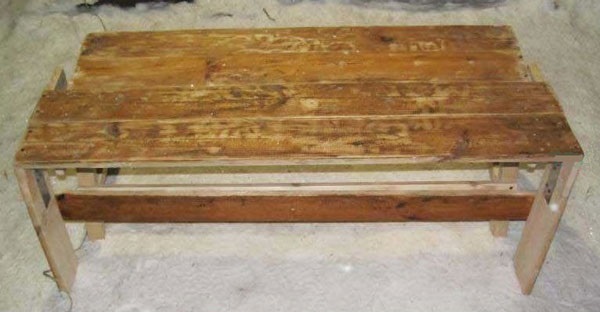

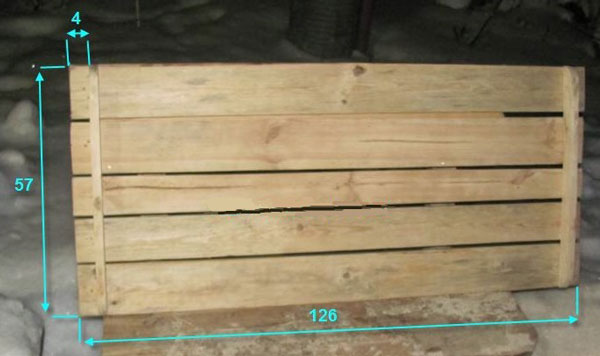

5. Далее делаем из бруса прямоугольный элемент размером 70х170 см, который с внутренней части соединяем дополнительными деталями, обеспечивающими жёсткость конструкции. В дальнейшем данный элемент мы используем для устройства спинки или столешницы.
6. На данный момент каркас мы не закрываем щитами, так как будет тяжело собирать весь механизм в единое целое. Также осложнится перенос конструкции.
7. Три получившихся элемента мы соединяем в общую систему. Эта работа достаточно сложная, так как надо будет работать с большими частями будущей скамейки — трансформера. Лучше всего всю работу производить на ровном полу или на специальном большом столе. Все соединения мы делаем подвижными и скрепляем их шарнирами или обычными болтами.

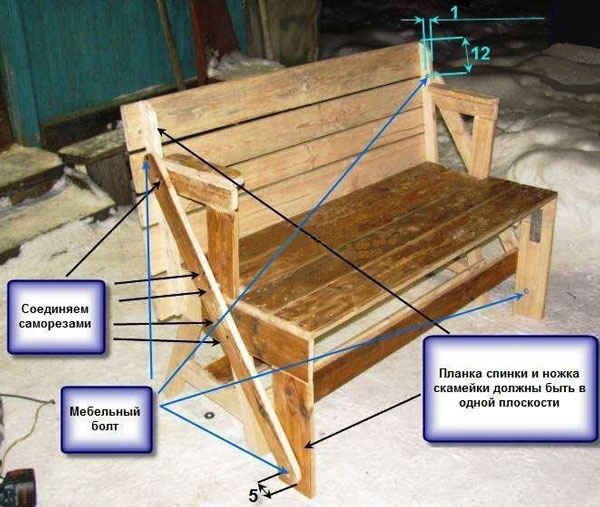

   Соединяем все элементы скамейки саморезами

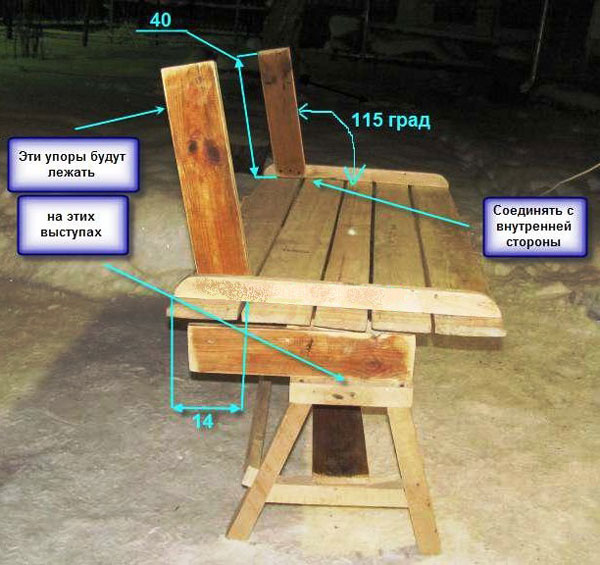

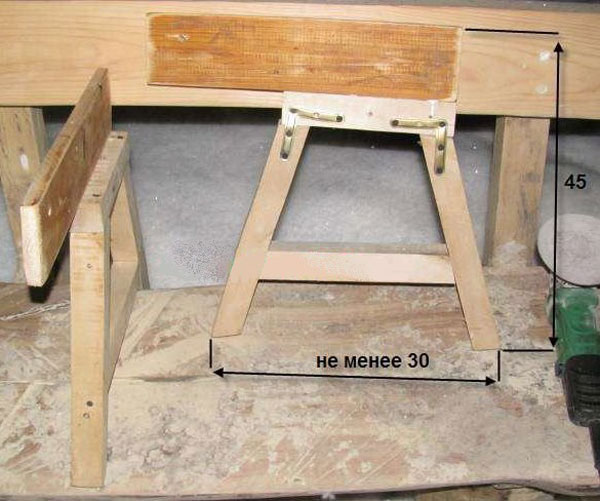

8. Отрезаем два бруска длиной по 40 см для крепления их между скамейкой и щитом стола по углам. Они будут находиться внизу щита, но с боковой стороны самой скамейки.

   Деревянный элемент скамейки

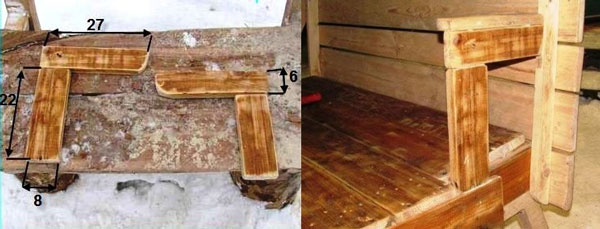

9. Отрезаем ещё два бруска длиной по 110 см, чтобы спинка получилась наклонной. Крепим их саморезами или другими крепёжными элементами у другой скамьи, но в этом случае крепёж размещается не с ближней стороны, а в самом центре. Иначе мы не сможем правильно соединить две скамейки воедино между собой.
10. После того как мы соберём всю конструкцию, а работу каждого подвижного элемента тщательно проверим, можно будет начинать обшивать каркас с внешней стороны. Для этого мы берём обрезную хорошо отшлифованную доску, но можно взять брус или ЛДСП (если скамейка — трансформер не будет постоянно стоять на улице). Таким образом, мы выполнили технический этап работы.

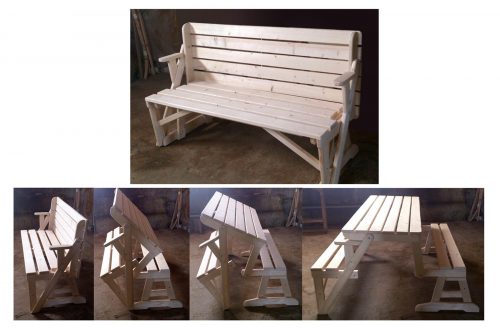

    Готовая деревянная скамейка — трансформер в собранном и разобранном виде

Советы по отделке

Скамейку — трансформер можно покрыть морилкой и затем водоотталкивающим лаком, которым красят палубы яхт. Лак сохнет около 36 часов. Но всё равно скамейку, покрытую лаком, не рекомендуется держать на улице под дождём и снегом.

Если вы планируете всё-таки установить её на постоянное место на приусадебном участке, то можно покрасить конструкцию водостойкой краской, которая будет сохнуть около суток. Один раз в несколько лет краску необходимо обновлять, чтобы деревянные элементы не начали гнить, покрываться плесенью и в них не заводились различные паразиты.

Если конструкция выполнена правильно, и вы будете за ней ухаживать, то она прослужит вам не менее 20–25 лет. Очень часто мастера заменяют дерево металлом, что смотрится не так красиво и эстетично, но срок службы существенно увеличивается.

Окрашиваем все элементы скамейки морилкой

Второй вариант скамейки-трансформера из металлического профиля и дерева

Материалы и инструменты для конструкции

Скамейка — трансформер из металлического профиля делается аналогично деревянной, но только с некоторыми изменениями.

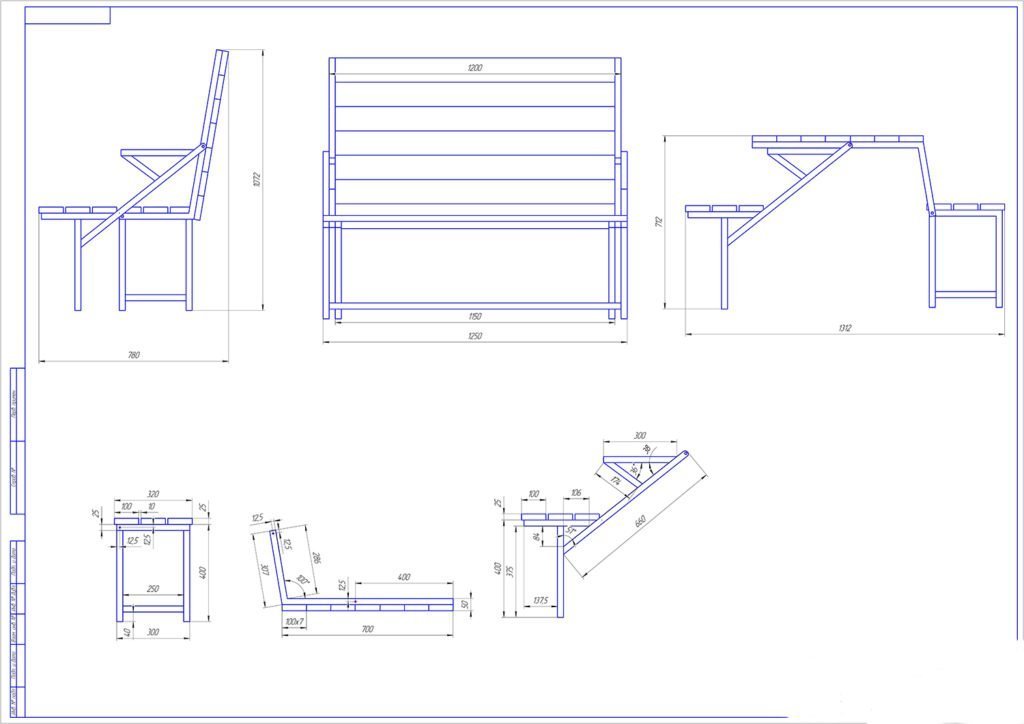

Чертёж металлической скамейки — трансформера с деревянными сидениями

Для изготовления такой скамейки нам понадобится:

• Квадратная труба металлическая с сечением 25х25х1,5 мм (4 отрезка по два метра и 2 отрезка по 1,5 метра). Так мы сможем сэкономить, и у нас будет минимальное количество отходов.
• Деревянные доски — около 8 штук.
• Кроме основных инструментов нам понадобится сварочный аппарат и набор электродов.
• Болты, гайки, шайбы.
• Краска для металла или водоотталкивающий лак.
• Антисептические пропитки для дерева.
• Шлифовальная машинка.

  Металлический профиль для изготовления скамейки — трансформера

Этапы изготовления конструкции

1. Очищаем все металлические профили от ржавчины для того, чтобы затем нам было легко работать с материалом — варить трубы и красить их.

   Шлифуем и очищаем от ржавчины трубы

2. А затем по составленному чертежу режем заготовки размер в размер.

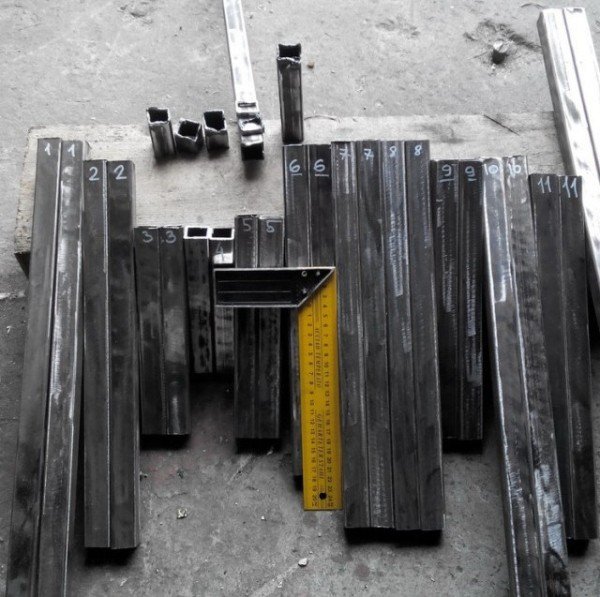

   Заготовки для изготовления скамейки

3. Изготавливаем каркас сидения. Для этого свариваем трубы как показано на рисунке и при необходимости усиливаем конструкцию.

   Изготавливаем конструкцию сидения скамейки

4. В дальнейшем эта конструкция будет выполнять роль стола, а также спинку лавки. Также нам пришлось немного сменить угол.

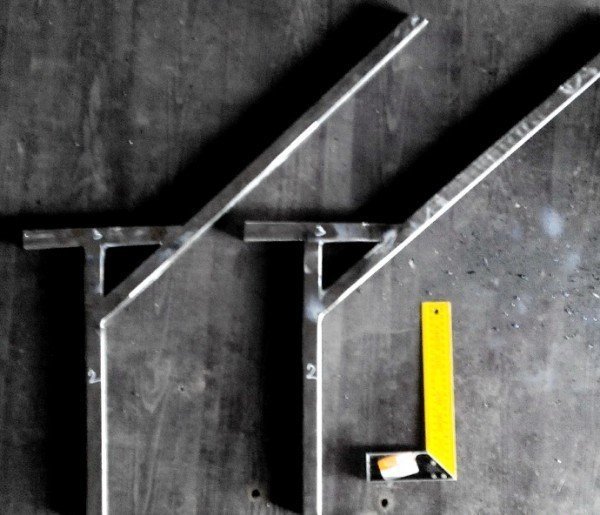

   Свариваем элементы каркаса стола под определенным углом

5. Свариваем ещё одно сидение.

   Два элемента сидения скамейки

6. После осуществления всех сварочных работ мы начинаем сверлить отверстия и скручивать все на специальные мебельные болты (их длина должна быть не менее 60 мм). Затем мы вставляем шайбы между железными элементами конструкции, чтобы она легче раскладывалась.

   Предварительная сборка конструкции скамейки

7. Здесь мы видим окончательный вариант скамейки — трансформера, где доварена дополнительная прочная нога к одной из лавок и несколько изменён угол и выпад ноги во второй лавке, так как в спинке был измене угол наклона, и он стал более крутым. Для того чтобы скамейка не перекидывалась, надо было переваривать конструкцию.

   Скамейка — трансформер в готовом собранном виде с прикручеными сидениями и спинкой

8. Для ножек вырезаем «пятки» размером 50х50 мм из металлического листа для того, чтобы скамейка было более устойчивой и не «утопала» в землю, если будет стоять на мягком грунте.

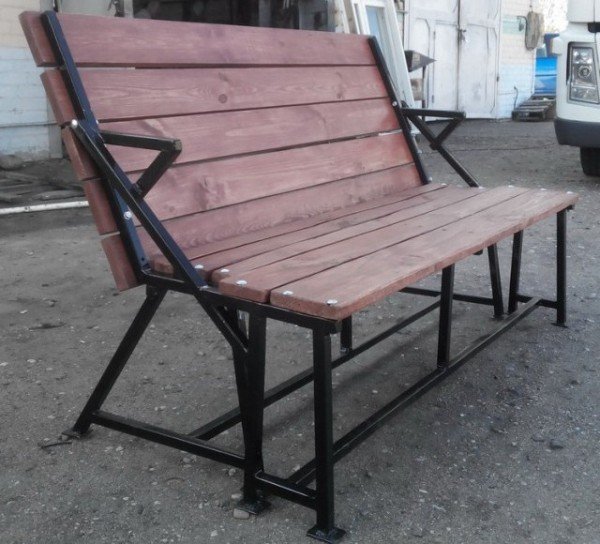

   Готовая окрашенная скамейка — трансформер с приваренными металлическими «пятками» для устойчивости на мягком грунте

9. В зависимости от размеров конструкции отрезаем доски и хорошо их отшлифовываем. Это будут наши сидения лавочек и поверхность стола.
10. В результате получаем отличную готовую конструкцию скамейки—трансформера.

Отделка лавочки

Затем мы все доски хорошо пропитываем антисептическим средством, антипиреном и даём им высохнуть. Окрашиваем водоотталкивающим лаком, масляной или акриловой краской. Наносим лак или краску в несколько слоёв.

окрашиваем доски для сидения и спинки морилкой или лаком

Металлические элементы можно покрасить специальной эмалью с помощью пульверизатора. Перед покраской все швы необходимо хорошо зашлифовать, чтобы не было видно стыков.

Окрашиваем металлические элементы конструкции скамейки чёрной эмалью

Видео: Как сделать скамейку-трансформер своими руками

Какой бы вариант скамейки — трансформера вы ни выбрали, необходимо заметить, что она сможет быть полезной в любых случаях жизни. Весной или летом вы сможете собрать у себя на приусадебном участке своих друзей и устроить прекрасный «пир» с шашлыками, а раскладная лавочка поможет разместить легко около 6–8 человек и всем будет удобно. А в обычные дни вы сможете сложить её и просто использовать для отдыха после тяжёлой работы на своём приусадебном участке. Также вы сможете гордиться своей работой и быть уверенным в том, что конструкция, собранная своими руками, прослужит вам долгие годы.

grounde.ru

чертежи, размеры, из металла и дерева, фото

Чертежи и размеры скамейки-трансформера обязательно понадобятся, если появилось желание изготовить такую необычную садовую мебель. Несмотря на свое простое устройство, конструкция все же считается сложной. Важно правильно рассчитать и сделать все узлы, чтобы трансформер свободно можно было сложить и разложить.

Плюсы и минусы лавочки-трансформера для дачи

Раскладная скамейка востребована дачниками, владельцами загородных домов.

Популярность трансформера обусловлена преимуществами:

1. Основной плюс заключается в компактности. Скамейка в сложенном состоянии занимает мало места. Ее можно поставить у стены или просто вдоль тротуарной дорожки.
2. Трансформер стараются изготовить из легких и прочных материалов. Из-за малого веса скамейку легко переносить на другое место.
3. Третьим плюсом является возможность превращения скамейки со спинкой в стол с двумя лавочками без спинок. Трансформер выручит на природе, когда надо организовать застолье для гостей.

Наделена необычная скамейка и минусами:

1. Потребуются для сборки стола скамейки трансформера своими руками чертежи с точными размерами. Если в схеме будет допущена ошибка, конструкция может не раскладываться или не полностью складываться.
2. Использование толстостенных труб или массива из деревьев твердых пород увеличивают массу скамейки. Раскладывать ее становится труднее. Перенести трансформер на другое место с трудом получится только двум человекам.
3. Со временем от частого пользования подвижные узлы скамейки ослабляются, появляется люфт. Трансформер становится шатким.

Взвесив все перечисленные факторы, проще определиться, нужна ли такая скамейка дома.

Виды дачных скамеек-трансформеров

Большинство раскладных скамеек устроено по одному принципу. Различается размер, отчего зависит количество посадочных мест. Еще одним нюансом трансформеров является устройство каркаса, подвижных узлов, материал изготовления.

Если говорить о различиях скамеек по общей конструкции, то чаще всего встречаются следующие варианты:

1. Классикой считают трансформер стол скамейка для дачи, который легко разложить за 1-2 секунды. В сложенном состоянии конструкция занимает мало места. Используют ее вместо обычной удобной скамейки со спинкой. После раскладывания у трансформера появляется столешница с двумя лавочками друг против друга.

2. Трансформер конструктор представляет собой каркас из труб, где на длинную перекладину нанизаны Г-образные деревянные детали. Они свободно вращаются, а в нужном положении элементы фиксируют. Конструктор позволяет выполнять четыре комбинации: превращение в длинную скамейку со спинкой, два широких кресла с подлокотниками или два узких кресла и столиком между ними, одно кресло со столиком сбоку.

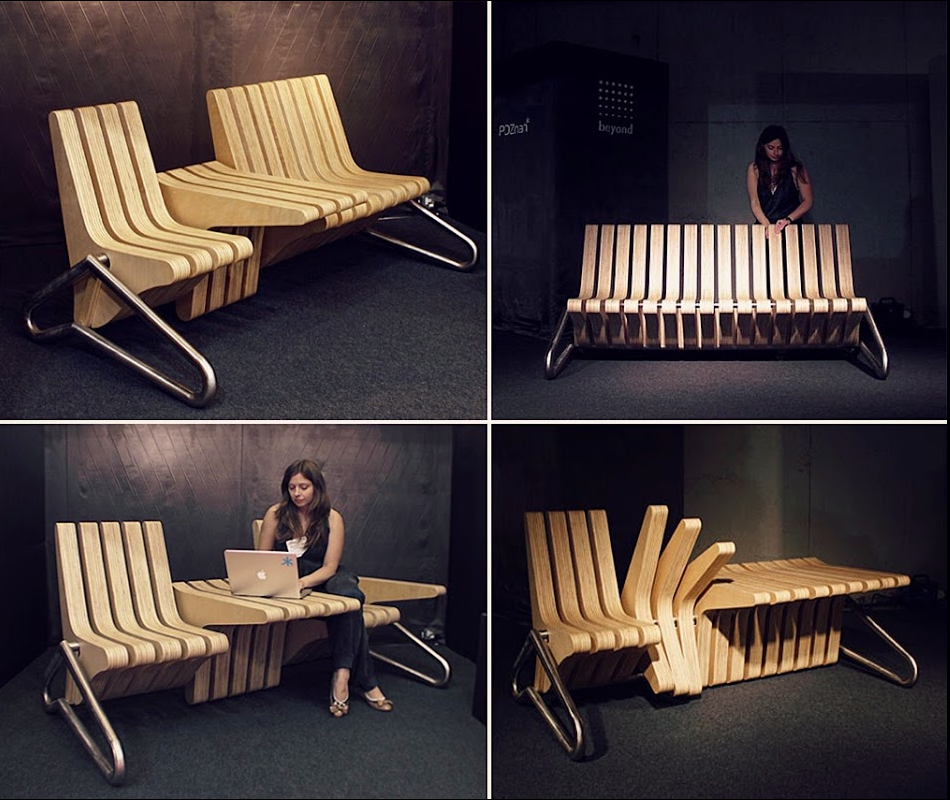

3. Трансформер с необычным названием «цветок» напоминает клавиши пианино. Конструкция состоит из большого количества планок, часть из которых вращается на перекладине каркаса. В сложенном состоянии получается обычная лавочка, удобная для транспортировки. Чтобы удобно отдохнуть, достаточно поднять часть планок и получится удобная спинка скамейки. Преимуществом является то, что поднятые лепестки можно зафиксировать под любым углом для более комфортного положения спины отдыхающего человека.


Существуют другие разновидности раскладных скамеек, например, радиусные. Однако такие трансформеры редко востребованы из-за сложности устройства и неудобной формы.

Что нужно для сборки лавочки-трансформера

Раскладная конструкция считается сложной в изготовлении. В первую очередь понадобится подетальный чертеж лавки трансформера, где указаны все узлы, размеры каждой детали. Что касается материалов, то скамейки изготавливают из дерева и металла. Оптимальным вариантом считается их комбинация. Для улучшения прочности каркас трансформера делают металлический, а сиденья и столешницу – деревянные.

Трубы желательно приобретать диаметром 20-25 мм с оцинкованным покрытием. Защитный слой предотвратит быстрое проявление ржавчины.

Совет! Лучшим материалом для каркаса раскладной скамейки является профиль. За счет граней увеличивается его прочность, что позволяет использовать трубу с тонкими стенками, уменьшая общий вес готовой конструкции.

Из пиломатериалов понадобится струганная доска толщиной 20 мм. Если каркас трансформера тоже делать деревянный, то используют брус из лиственницы, дуба, бука. Доску можно взять сосновую. На столешнице и сиденьях лавочек она долго прослужит.

Для работы еще нужен стандартный набор инструмента:

• ножовка по дереву;
• рубанок;
• дрель;
• шуруповерт;
• рулетка;
• молоток;
• пассатижи;
• отвертка.

Если каркас раскладной скамейки металлический, для сборки нужен сварочный аппарат. Болгарка поможет быстро распилить трубу.

Из расходных материалов потребуются болты, саморезы, наждачная бумага, сварочные электроды.

Чертежи и схемы сборки лавки-трансформера

Не имея опыта, самостоятельно составлять схему скамейки нежелательно. Оптимально найти готовый чертеж с указанными размерами каждой детали. Если такой трансформер есть у соседей, схему можно скопировать, но нужно внимательно отнестись к устройству подвижных узлов. Именно они создают основную сложность конструкции раскладной скамейки.

В общих чертах разные чертежи лавки трансформера с металлическим каркасом имеют сходство. Различаются чаще размеры классической скамейки. За основу можно взять предоставленный на фото чертеж всех деревянных элементов и самой готовой конструкции в сборе.

Размеры лавки-трансформера

Основное предназначение раскладной скамейки – обеспечить комфортный отдых. Размер конструкции играет немаленькую роль, так как от него зависит количество посадочных мест на трансформере. Здесь каждый хозяин руководствуется своими потребностями. Учитывают состав семьи, примерное количество приходящих гостей.

Чаще всего в классическом исполнении размеры лавочки трансформера из профтрубы следующие:

• высота от земли до столешницы в разложенном состоянии – 750 мм;
• ширина разложенного трансформера – 900-1000 мм;
• ширина столешницы – 600 мм, каждого сиденья – 300 мм.

Длина трансформера – параметр сугубо индивидуальный. От размера зависит количество посадочных мест. Однако длиннее 2 м скамейки редко делают.

Как сделать лавку-трансформер своими руками

Когда чертеж и материалы будут подготовлены, приступают к созданию конструкции. Сборка каждой модели раскладной скамейки происходит в индивидуальном порядке. Важно понять, что общая пошаговая инструкция лавочки трансформера своими руками не существует. Процесс сборки узлов различных скамеек может сильно отличаться друг от друга.

На видео пример лавочки:

Самая удачная модель лавочки-трансформера

Для всех трансформеров действует одно правило: конструкция должна быть просто устроена, нетяжелая, легко раскладываться и складываться. В этом плане самой удачной моделью считается скамейка из профиля сечением 20 мм.

Сложностью изготовления этой модели трансформера является необходимость выгибания дуг. Согнуть аккуратно профиль дома не удастся. За помощью обращаются на производство, где есть трубогибный станок. Потребуется согнуть два полукруга для ножек и шесть дуг, образующих опору столешницы, а также одновременно исполняющих роль раскладного механизма скамейки.

Из прямых отрезков профиля сваривают рамки сидений лавочек и раму стола. Обшивку осуществляют многослойной влагостойкой фанерой, толстым текстолитом.

На видео лавочка трансформер своими руками в наглядной демонстрации:

Простая лавка-трансформер из металла

Вариант простой конструкции аналогично основан на сборке металлического каркаса. Все элементы скамейки сделаны из ровного профиля. Им можно придать слабоизогнутую форму без трубогиба. Чтобы простой трансформер приобрел оригинальность, на раму приваривают купленные кованые элементы. Столешницу обшивают фанерой, а сиденье каждой лавочки можно соорудить из двух досок.

Пример простого металлического трансформера показан на видео

Раскладная скамейка-трансформер из дерева

Деревянные трансформеры чаще изготавливают по одной схеме. Процесс состоит из следующих шагов:

1. Для ножек отпиливают от бруса восемь одинаковых заготовок длиной 700 мм. На концах ножовкой или электролобзиком спиливают косые срезы. Они помогут установить скамейку под уклоном, обеспечивающим ей оптимальную устойчивость.


   Важно! Срезы на всех заготовках нужно выполнить строго под одним углом.

2. Рамы для двух лавочек трансформера собирают из обрезной доски. Пиломатериал подвергают шлифовке. Отпиливают 4 заготовки длиной 400 мм, и 4 куска длиной 1700 мм. На досках срезают углы, чтобы при стыковке получалась продолговатая прямоугольная рама. В длинных заготовках сверлят по одному отверстию.

3. Чтобы сиденья лавочек не прогибались, рамы усиливают брусками. Элементы крепят на расстоянии 500 мм друг от друга, разделяя прямоугольник на секции. Подготовленные бруски для ножек фиксируют на раму лавочек. Их устанавливают, отступив от каждого угла 100 мм. Ножки трансформера фиксируют тремя болтами. Чтобы головки и гайки не выступали на поверхность, их прячут внутри высверленных потайных отверстий.

4. Следующую третью раму собирают для столешницы, которая в сложенном состоянии трансформера исполняет роль спинки скамейки. Здесь аналогично понадобится брус. Раму собирают прямоугольной формы размером 700х1700 мм. Обшивку на этом этапе делать рано. Она будет мешать сборке раскладного механизма скамейки.
5. Когда рамы лавочек и стола будут готовы, их располагают на ровной площадке, соединяют в единую конструкцию. Чтобы трансформер складывался, соединения делают болтами. Гайки обязательно контрогаят, чтобы избежать самопроизвольной затяжки или раскручивания.

6. Из брусков длиной 400 мм собирают конструкцию. Ее крепят между лавочкой и столешницей по углам. Элементы должны располагаться внизу столешницы, но сбоку скамейки. Для соединения заготовок используют саморезы.

7. Из бруса отпиливают еще две заготовки длинной 1100 мм. Элементы крепят саморезами в центре другой лавочки. Крепеж с ближней стороны располагать нельзя. Не получится соединить две лавочки между собой.


Все готовые рамы трансформера соединяют в единую конструкцию. Из обрезной шлифованной доски саморезами крепят обшивку столешницы и сидений лавочек. Конструкцию проверяют на работоспособность, выполняют декоративную отделку скамейки.

Радиусная лавочка-трансформер

Скамейка радиусного типа образует полукруглую или круглую зону отдыха. Изготавливают каркас трансформера из профиля. Трубам придают радиусный изгиб. Обшивку лавочек осуществляют оструганной доской. Заготовки с одной стороны делают шире, чем на противоположном конце. Благодаря узкой стороне досок, получится добиться плавного радиусного изгиба сиденья во время крепления их на каркас.

Лавочки делают без спинки, что позволяет их устанавливать вокруг дерева, круглого стола или обратной стороной во внутренний угол, образованный ограждением участка, смежными стенами соседних зданий.

Лавочка-трансформер из профтрубы

Самой надежной считается классическая раскладная скамейка из профиля. Принцип изготовления аналогичен деревянной конструкции, но есть некоторые нюансы. На фото представлен чертеж трансформера скамейки из квадратной трубы, по которому проще будет собрать конструкцию.

Порядок сборки раскладной скамейки состоит из следующих шагов:

1. Профильная труба не всегда идет с чистой поверхностью. От хранения на складе металл ржавеет. Во время погрузочно-разгрузочных работ возникают механические удары. На стенках появляются острые зазубрины. Все это нужно счистить болгаркой, установив шлифовальный диск.

2. Согласно чертежу профиль режут болгаркой на заготовки нужной длины. Каждый элемент нумеруют, подписывая мелом.

3. Из четырех заготовок сваривают каркас сиденья лавочки. При желании конструкцию можно усилить распоркой, но тогда увеличится вес трансформера, что не очень хорошо.

4. Г-образную заготовку сваривают для спинки скамейки. Длинная ее сторона одновременно исполняет роль рамы столешницы.


   Совет! Г-образную заготовку лучше сварить не под прямым углом, чтобы спинка скамейки получилась комфортная.

5. Для сиденья второй лавочки сваривают три куска профильной трубы. Получается конструкция неопределенной формы, как показано на фото.

6. Все сваренные элементы рамы трансформера соединяют болтами длиной 60 мм. Под головки и гайки подкладывают металлические шайбы. Не забывают контрогаить, иначе во время работы подвижных узлов одна гайка будет затягиваться или раскручиваться.

7. Металлоконструкцию обшивают доской толщиной 20 мм. Фиксацию деревянных заготовок осуществляют мебельными болтами.


Недостатком металлических ножек скамейки является погружение в грунт. Острые края металла царапают тротуарную плитку, продавливают асфальт. Чтобы этого не случилось, приваривают пятачки из пластинок размером 50х50 мм. Оптимально их закруглить, иначе об острые углы можно пораниться. Готовый трансформер шлифуют, окрашивают.

Оформление складной лавки-трансформера

Раскладную скамейку оптимально устанавливать под навесом, иначе подвижные узлы со временем начнут пропадать от воздействия природных факторов. При таком способе установки деревянные элементы окрашивают морилкой и лаком. Если трансформер летом будет стоять в саду без укрытия, оптимально покраску выполнить водостойкой эмалью для наружных работ. Дерево красят ежегодно, дополнительно пропитывают его антисептиком, защищающим от насекомых, грибков.

У металлического каркаса перед окрашиванием зачищают болгаркой сварочные швы. Конструкцию обезжиривают, грунтуют, окрашивают эмалью. Красивее смотрится каркас, покрашенный краскопультом или краской из баллончика.

Заключение

Чертежи и размеры скамейки-трансформера помогут создать работоспособную раскладную конструкцию. Если технология сборки соблюдалась правильно, изделие прослужит долгие годы, не сломается на подвижных узлах от частого использования.

Отзывы о скамейке-трансформере

Сергей Витальевич Шпак, 39 лет, г. Нижний Новгород

Раскладную скамейку со столом сделал из профтрубы. В каркасе немного не угадал с соединением лавочек. При складывании происходит зацепление. С первого раза все точно сделать не получается, очень сложно. Буду усовершенствовать, исправлять ошибки.

Людмила Евгеньевна Сыч, 59 лет, г. Тула

Изготовление трансформера заказывали местному умельцу. Мастер молодец, сделал на совесть. Лавочка удобная просто отдохнуть или усадить шесть человек гостей. Конструкция тяжеловатая для садовой мебели. Переставляем при необходимости с мужем вдвоем.

fermilon.com

пошаговая инструкция по изготовлению складной скамейки с фото, видео и чертежами

Люди уезжают загород, чтобы хорошо провести время и отдохнуть от городской суеты. Неудобство не должно доставлять ничего. Даже мебель делается практичной. Каждый дачник скажет вам, что дачная мебель должна быть красивая, полезная и многофункциональная.

Один из лучших вариантов дачной мебели — это скамейка-трансформер. Это прекрасная скамейка станет удачным атрибутом на вашем пригородном участке. Готовую конструкцию можно приобрести в магазине. Но, вполне, возможно соорудить самостоятельно. Полное описание этого процесса со всеми чертежами мы с вами и разберём.

Преимущества выбора модели трансформера

Такая скамья становится необходимым атрибутом по нескольким причинам. В сложенном состоянии это удобная скамейка со спинкой, а раскладываясь, спинка превращается в стол, а место для сидения в 2 небольшие лавочки. Она занимает малое количество пространства. Компактность — её главный козырь. Лёгкий вес скамьи даёт возможность без труда перемещать её с одного места в другое. Для трапез на воздухе такой вариант дачной мебели будет иметь ряд преимуществ перед другими моделями.

Сделать самостоятельно такую прекрасную вещицу совсем не сложно. Для этого не обязательно обладать специальными навыками.

На фото хорошо виден принцип работы скамейки

Видео: как выглядит и как работает такой лавка-стол

Необходимые инструменты и материалы

Чтобы не отвлекаться от работы, приобретите заранее всё необходимое для создания этого дачного атрибута. Подготовьте ножовку по дереву или болгарку. Вам понадобятся отвёртки, но наличие шуруповёрта облегчит задачу. Запаситесь дрелью. В идеале электродрель, но можно обойтись и простой. Ну и куда же без линейки, строительного уровня и угольника?

Инструменты, которые нужны для безотрывной работы

Из материалов вам необходимы будут дерево, наждачка и саморезы.

Чтобы не смотреть в экран телефона или компьютера, распечатайте себе схему со всеми чертежами и замерами скамейки.

Скамейка-трансформер своими руками: чертежи, размеры, подготовка

Простой чертёж скамьи, по которому понятна схема работы

В первую очередь необходимо разобраться с деталями, которые нужны для создания скамейки.

Детализация элементов скамьи

Модель состоит из двух лавочек и спинки, которая играет роль столешницы. Самое трудное — это держать в голове готовый образ скамьи, чтобы понимать сколько и каких деталей нужно. Именно поэтому под рукой лучше иметь нарисованный чертёж. В первую очередь подготовьте все элементы конструкции по отдельности. На завершающем этапе работы их нужно будет просто соединить между собой.

Лавочки отличаются по ширине. Первая скамья делается размерами 1180х25 миллиметров. Для её создания возьмите доски в 20 миллиметров толщиной, длинной 1180 миллиметров и шириной 125 миллиметров.

Затем, сделайте ножки. Их должно быть 4 штуки. 2 из них имеют размеры 370х110 миллиметров и ещё 2 — 340х110.

И доски для ножек и для лавок нужно хорошенько отшлифовать, используя болгарку со специальным кругом или наждачку.

Ножки, одинаковых размеров, соедините между собой пластинами из металла. В высоту, соединённые ножки должны быть 450 миллиметров, а ширина основания 370 миллиметров. Возьмите два элемента размером 1180х125 мм и прикрутите их к основаниям. Таким образом сделано сиденье.

Чтобы доски не лопнули, т. к. имеют маленькую толщину, перед тем как закрутить саморезы, сделайте несколько отверстий меньшего диаметра примерно в тех местах, где будут сидеть люди.

Проведите замеры первой лавки. Её ширина снаружи должна быть 1180мм, а внутри 1140 мм.

Приступайте ко второй скамейке. Её ширина 1090х220 мм. Для сиденья вам понадобятся 2 хорошо отшлифованные заготовки размером 1090х110 мм. Для ножек вам понадобится 8 заготовок. Четыре ножки должны иметь размер 320 мм, две — 220 мм и ещё две размером 400х90 мм.

Деревянным шкантом, клеем и саморезами к брусу в 220 мм прикрепите к ребру доску. То же самое сделайте и с другим таким же бруском. Соберите заготовленные элементы ножек в виде буквы «А», где верхней частью будут бруски по 220 мм, а боковые элементы — брускив 320 мм. Внутреннюю перекладину выпилите в виде распорки. Соедините всё саморезами и металлическими уголками. Нижняя часть буквы «А» должна иметь расстояние в 300 мм.

К А-образным основаниям прикрутите элементы сидения. В собранном виде ширина второй лавочки должна быть 1090 мм, если мерить сиденье и 1130 мм — ширина по ножкам. Если вы поставите две лавочки вместе, то получится большое сиденье из четырёх досок одной высоты.

Некоторые элементы конструкции

Теперь необходимо соорудить спинку-столешницу. Она делается из пяти заготовок толщиной в 80 мм, общая площадь которых составляет 1260х570 мм. Чтобы соединить эти 5 элементов, используйте 2 бруска размером 570х40 мм. Соедините саморезами планки по бокам этими брусками, оставляя с края 40 мм.

Прикрепите к одной из сторон сделанной столешницы-спинки два деревянных упорных элемента. Толщина, длинна и ширина упор должна составлять 20х400х100 мм соответственно. На одной из сторон обеих упоров сделайте спил углом в 115 градусов. Это будет наклон спинки скамейки-трансформера. Они крепятся саморезами на внутренние стороны планок спинки в 140 миллиметрах от края.

Установите столешницу на упоры и плотно прижмите её к ножкам. В упоре и вертикальном бруске проделайте отверстие, диаметр которого должен составлять 7 миллиметров. Соедините элементы 80-миллиметровыми мебельными болтами. Установите шайбы из металла между упорными конструкциями. Шляпки болтов должны быть спрятаны внутри дерева, а не вылазить наружу, а само соединение болтов должно двигаться, меняя угол спинки-столешницы. Попробуйте её подвигать, чтобы проверить правильность сборки.

Фотогалерея: элементы конструкции в отдельности со всеми размерами

Видео: чертёж скамейки-трансформер

Окончательная сборка

То, что должно получится в конце работы

Теперь нужно соединить друг с другом две лавочки и сделать подлокотники.

Подлокотники делаются из брусков размером 80х220 мм и четырёх — 60х270 мм. Деревянным шкантом или столярным клеем эти заготовки нужно соединить. Крепятся они на выступающие элементы ножек лавочки №1. Упор при этом должен быть в планки столешницы.

Сделайте рычаги из двух заготовок размером 880х60 мм. Они крепятся с обеих сторон лавки №1 и соединяют её со спинкой. Длинна рычага, в отличие от ширины, не меняется для указанных размеров скамейки.

Мебельными болтами прикрепите рычаги к ножкам скамьи и планке спинки-столешницы, предварительно сделав разметку и просверлив под них отверстия. С одной строны рычага отверстие делается в 50 мм от края, с другой в 10 мм. В планке столешницы по длине к отверстию нужно отступить 120 мм, а по высоте 10 мм.

Видео: самостоятельное изготовление скамьи-трансформер

В общем, скамейку самостоятельно сделать совсем не сложно, а пользы от неё будет очень много. Если вы найдёте в себе силы и время на её создание, то ни разу не пожалеете об этом. Следуя всем чертежам, схемам и рекомендациям, у вас обязательно получится замечательный дачный атрибут. Удачи!

maja-dacha.ru

Скамейка-трансформер, преимущества мебели, варианты дизайна

При оформлении приусадебного участка нельзя обойтись без удобных лавочек. Они являются важным элементом дизайна территории, позволяют наслаждаться красотами природы и отдыхом. Огромной популярностью пользуется скамейка-трансформер, которая раскладывается при необходимости. Благодаря разнообразию готовых чертежей, мастер-классов, схем можно изготовить конструкцию самостоятельно.

Особенности и преимущества изделия

Скамейки-трансформеры представляют собой простые, но функциональные конструкции. Главное отличие от обычной дачной мебели заключается в наличии специальных механизмов. В сложенном виде это простая лавка, в разложенном – вместительный столик с парой комфортных скамеек. Изделия отличаются мобильностью, поэтому подходят для установки в любом уголке участка. Складные модели скамеек обладают рядом преимуществ:

1. Компактностью – в сложенном виде лавочка занимает совсем немного места.
2. Многофункциональностью – дополнительные посадочные места и столик появляются за счет несложных манипуляций.
3. Долговечностью – скамейки, выполненные из грамотно выбранного материала, отличаются длительным сроком эксплуатации.
4. Простым механизмом – с ним способен справиться даже ребенок.
5. Универсальностью – подходят для использования на даче, загородной усадьбе, в саду. Скамейки выполняют декоративную роль в ландшафтном дизайне и являются удобной мебелью для семейных посиделок.

Складная модель отличается привлекательным внешним видом. Она смотрится благородно даже без использования декора. К тому же, скамейку довольно просто изготовить самостоятельно.

Компактность Многофункциональность Долговечность Простота механизма Универсальность

Разновидности и интересные варианты дизайна

Чтобы выбрать подходящую скамейку-трансформер, необходимо учитывать количество людей, которые будут располагаться на ней. Число посадочных мест зависит от вида конструкции:

1. Скамейка-стол с лавочками. Данная разновидность является наиболее распространенной. При помощи простых манипуляций модель превращается из одной скамьи в две со столиком. Преимущества: вмещает до 6 человек, не загромождает пространство. Недостаток скамейки – не слишком привлекательно выглядит в сложенном виде.
2. Скамейка-конструктор. В разобранном состоянии обеспечивает посадочными местами до 6 человек, в сборном – двоих; дополняется столешницей. Преимущества: удобство использования, функциональность. Недостаток скамейки – более скромные возможности по сравнению с предыдущим вариантом.
3. Скамейка-цветок. Похожа на конструктор, но есть и отличия – в собранном виде имеет форму бутона. Преимущества: регулировка элементов спинки, вмещает до 5 человек. Недостаток – выемки и ячейки на сидениях.

Существуют и другие варианты трансформера. Модель с двумя скамейками отличается простотой конструкции и изготовления. Угловое изделие может включать разное число поворотов, обеспечивает большое количество посадочных мест. Вариант в виде журнального столика отличается оригинальным дизайном, подходит для отдыха, чтения, работы за ноутбуком. Шестиугольный стол-скамейка привлекает внимание, вмещает до 8 человек.

Ценителям нестандартных решений придется по вкусу модель из двух стульев, которая трансформируется в обычную лавочку, скамью для размещения пары друг напротив друга, а также изделие с боковым столом.

Скамейка-стол с лавочками Конструктор Шестиугольная скамейка

Материалы изготовления

Чтобы сделать стол-трансформер своими руками, необходимо уделить особое внимание материалу, от которого зависит качество и долговечность конструкции. В большинстве случаев мастера используют:

1. Деревянные доски и брус. Оптимальны для изготовления моделей скамеек в классическом стиле. Древесина легко поддается обработке, позволяя придавать изделию любую конфигурацию. Обычно для работы требуется два человека, поскольку материал довольно тяжелый.
2. Палеты. Подойдут для создания скамеек в стиле кантри или прованс. Рекомендуется использовать сырье иностранного производства, которое не имеет отметок о токсичности, не издает неприятных запахов. Материал необходимо тщательно отшлифовать, обработать защитными пропитками, нанести на поверхность лакокрасочные составы.
3. Металл. Прекрасным вариантом для дачи станут сварные скамейки с коваными элементами. Изготавливаются конструкции из прямоугольного, круглого или квадратного профиля. Используется материал с толстыми стенками для устойчивости к нагрузкам.

Чтобы создать дешевую скамью и стол своими руками, можно использовать подручные материалы. Старые стулья, двери, мебельные щиты, ненужные тумбочки – все зависит только от фантазии мастера.

Деревянные доски и брус Палеты Металл

Схемы сборки и чертежи с размерами

При создании качественных скамеек-трансформеров своими руками чертежи имеют большое значение. В сети есть множество готовых схем, но при необходимости можно составить индивидуальный план. Для этого нужно иметь в виду следующую информацию:

• в первую очередь необходимо продумать вариант конструкции с учетом количества посадочных мест, разновидности трансформации скамейки;
• параметры лавочки должны полностью соответствовать площади участка, где впоследствии она будет располагаться;
• на чертеже отмечается каждая деталь изделия и размеры скамейки;
• определяются габариты подвижных элементов скамейки.

Типовая схема скамейки отображает весь процесс работы, вплоть до очередности выполнения того или иного действия, поэтому станет отличным помощником для начинающих. Чтобы рассчитать необходимое количество материала, учитывается его длина и сечение. Так, если толщина бруса – 8 см, то на создание одной ножки потребуются не менее 5 единиц.

Если сиденье скамейки производится из доски толщиной 4 см и шириной 9 см, для работы потребуется 5 дощечек длиной 150 см.



Элементы скамейки Типовой чертеж

Как сделать самостоятельно

Чтобы разобраться, как скамейку-трансформер сделать самостоятельно, необходимо использовать мастер-классы. Подробное описание включает в себя чертежи с размерами и фотографиями каждого этапа. Проще всего изготовить самостоятельно модели скамеек из дерева и металла.

Стандартная конструкция из дерева

Для работы потребуются следующие материалы и инструменты:

• доски и брусья;
• строительный уровень, рулетка;
• винты;
• саморезы;
• маркер либо карандаш;
• наждачная бумага;
• металлические крепежи;
• болгарка;
• шуруповерт;
• дрель.

Чтобы изготовить качественную лавку-стол, необходимо осуществлять все действия согласно инструкции:

1. Две доски 120 х 12 см для сиденья тщательно шлифуются. Еще две – 37 х 10 см (для ножек) соединяются с металлическими крепежами так, чтобы они приобрели треугольную форму.
2. Пара подготовленных досок прикручивается к ножкам саморезами. Отверстия просверливаются заранее.
3. Нижняя часть сидений укрепляется распорками, которые фиксируются уголками и саморезами.
4. Для второй лавки необходимы доски с параметрами 110 х 22 см. Ножки изготавливаются из бруса, присоединяются саморезами.
5. К основанию прикручиваются доски, закрепляется сиденье, затем – распорки. Проверяется правильность сборки конструкции.
6. Для столешницы берется 5 досок и 2 планки. Все элементы соединяются друг с другом. Столешница фиксируется к основанию.
7. Устанавливается рычаг, отвечающий за трансформацию модели. Для этого потребуются две доски любой ширины длиной 88 см. Их концы закругляются.
8. В рычаге, ножке и планке просверливаются отверстия диаметром 7 мм. Все элементы скамейки-трансформер соединяются при помощи мебельных винтов и гаек.

Для плотного крепления механизма необходимо прикрутить его к подлокотнику. После этого можно переходить к проверке функциональности готового изделия.

Точность соблюдения строительства стола с лавками определяется проверкой соответствия с чертежом. Внутренняя ширина конструкции должна составлять 115 см, внешняя – 120 см. Если эти параметры нарушаются, изделие складываться не будет.

Доски для сиденья отшлифовать, детали ножек соединить с металлическими крепежами Просверлить отверстия, саморезами прикрутить доски к ножкам, укрепить распорками Вырезать детали для второй лавки Изготовить ножки Соединить детали лавки Проверить правильность сборки Сделать столешницу Зафиксировать столешницу на основание Сделать подлокотники Установить рычаг Готовое изделие

Садовая мебель-трансформер из металлического профиля

Создание стола-скамейки трансформера своими руками – увлекательное занятие. Для работы потребуются следующие инструменты и материалы:

• квадратные трубы 25 х 25 х 1,5 мм, всего шесть отрезков;
• доски – 8 штук;
• дрель;
• болгарка;
• шуруповерт;
• шлифовальная машинка;
• сварочный аппарат с набором электродов;
• шайбы, гайки, болты;
• краска по металлу.

Пошаговая инструкция поможет выполнить каждый этап работы правильно:

1. Профили из металла зачищаются, удаляется ржавчина. Заготовки разрезаются в соответствии с планом.
2. Для создания каркаса скамьи трубки свариваются. Высверливаются отверстия для мебельных болтов. Шайбы используются для более легкого раскладывания.
3. Для ножек из металлического листа вырезаются элементы 50 х 50 мм. Все детали каркаса обрабатываются специальным составом.
4. Доски нарезаются в соответствии с параметрами скамьи, шлифуются, пропитываются антисептиками и закрепляются на корпусе.

Металлическую конструкцию смогут сделать опытные мастера и новички, впервые столкнувшиеся с изготовлением садовой мебели. Желательно иметь опыт работы со сваркой. В противном случае изделие может получиться недостаточно прочным.

Чертеж Подготовить профиль Разрезать на заготовки нужных размеров Собрать каркас скамьи Сварить элементы Сделать второе сиденье Собрать конструкцию, установить доски Провести окончательную обработку всех деталей

Декорирование

Стол-скамья трансформер, который располагается на улице, нуждается в специальной обработке. Для дерева используется морилка, сверху – лак с водоотталкивающими свойствами. Но даже после этого не рекомендуется оставлять изделия под открытым небом. Капризы погоды негативно сказываются на ее долговечности и внешнем виде, поэтому можно перенести конструкцию на веранду или в беседку, закрыть навесом.

Если создается скамейка своими руками, можно украшать ее всевозможными способами. Наиболее привлекательно выглядит декор на сиденьях и спинках. Для этого используются:

• изображения, нанесенные разноцветными акриловыми красками;
• рисунки в технике декупаж;
• очаровательные картинки, созданные электровыжигателем;
• вырезанные на дереве растительные орнаменты, узоры;
• фигурки животных, сказочных персонажей, выпиленные лобзиком.

Если конструкция была выполнена правильно, а уход за готовым изделием осуществляется регулярно, срок эксплуатации может достигать 25 лет и больше. Часто деревянные элементы скамеек заменяются металлическими, выглядит это не так привлекательно, но долговечность увеличивается в разы. Удобная и практичная садовая скамейка всегда актуальна на дачном или загородном участке. Сидя на ней, можно наслаждаться отдыхом, любоваться живописными пейзажами, беседовать с близкими людьми. Изготовить такой полезный предмет мебели можно самостоятельно, что позволяет воплотить в жизнь самые интересные дизайнерские задумки.

Видео

mblx.ru

Стол скамейка своими руками. 800 фото, чертежи, пошаговые инструкции

стол скамейка для дачи своими руками

У вас маленький дворик или терраса? Чтобы поужинать на свежем воздухе приходится выносить столик из дома? Решите эту проблему, сделайте скамейку стол своими руками. Есть много идей, как оптимизировать свободное пространство, скамейка трансформер, это только одно из решений. Чтобы сделать практичную мебель для дачи не надо дорогих материалов и сложных инструментов.

Здесь представлены простые примеры уличной мебели: садовые столы и скамейки, лавочки со столиком на двоих, столы для пикника со скамейками – совмещенные и раздельные конструкции. Если у вас есть обычные инструменты, немного опыта и свободное время, большинство моделей можно собрать за один день. Вам помогут сделать стол скамейку своими руками чертежи и пошаговые инструкции, представленные в этой статье.



Скамейка стол трансформер своими руками

Отличный вариант, если вам надо сэкономить немного пространства.

Когда стол не нужен, его можно сложить и использовать в качестве скамейки, которая не требует много места. Посмотрите, как сделать скамейку стол трансформер своими руками. Это сборный проект, так как за основы взяты несколько похожий моделей. У автора проектирование и изготовление скамейки заняло почти 2 недели.

Инструменты, которые использовались для работы, довольно простые. Потребовались только столовая пила, фрезер, электролобзик и шлифовальный станок.

Приготовьте доски 30X180 -3500 мм. Две доски распилите пополам по ширине и две на 3 равные части. Самые тонкие пойдут на ноги и среднюю часть столешницы.

Конструкция состоит из 3-х частей. Часть с неподвижными сиденьями, часть со столом и часть с подвижными сиденьями.

Сначала установите фиксированное сиденье и измерьте длину подвижного сиденья. Верхняя часть стола монтируется с помощью пробок. Подлокотники устанавливаются позже.

Источник фото www.instructables.com/id/Convertible-Benchtable/

Стол для пикника и скамейка

Пошаговая инструкция, как легко сделать стол для пикника, который за две секунды превращается в скамейку. Идеально подходит для террасы или маленького дворика.
Короткие опоры под столом подсоединяются после сборки ножек, чтобы облегчить доступ к шарнирам. Для верхней части сиденья использовались стальные стержни. С инструкцией можно  ознакомиться на сайте. Кроме этого, можно сделать дополнительную скамейку, чертеж показан на последнем фото в галерее.

Источник фото www.instructables.com/id/picnic-table-and-bench/

Стол скамейка своими руками чертежи

Это классический вариант скамейки трансформера, только с некоторыми модификациями от автора. У этой модели есть опция «зажим», которая прибавляет высоту спинки.  «Захват» фактически добавляет немного комфорта для сидения и дает скамейке больше привлекательности.

Габариты

• В режиме стола для пикника общая площадь составляет 60 дюймов (1524 мм) в длину и 47-1 / 4 дюйма (1200 мм) в ширину.
• В режиме скамейки общий размер 60 дюймов (1524 мм) в длину 21-1 / 2 дюйма (545 мм) в ширину
• Высота 29 «(737 мм)

Этот комплект сделан исключительно из стандартных досок 2×4 (фактический размер 1 1/2 x 3 ½ ).

Здесь вы также найдете диаграмму распила деталей, пошаговые фотографии со схемой каждой отдельной части с размерами, а на сайте автора проекта прочитать инструкции с детальным описанием каждого шага.

Размеры стола скамейки приведены в дюймах и миллиметрах. Сначала указаны дюймы, а затем их метрические эквиваленты в скобках — например: 2×4 (50 x 100 мм). Не путайте «номинальные» (только по названию) размеры при покупке досок. Они называются 2×4, но фактический размер составляет 1 1/2 x 3 1/2 дюйма (толщина и ширина). Метрический эквивалент 2×4 составляет 50 мм х 100 мм, который фактически 1 1/2 x 3 1/2 дюйма (38 мм x 89 мм). Короче говоря, фактический размер досок (толщина и ширина), используемых в этом проекте, составляет 1 1/2 x 3 1/2 дюйма (38 мм x 88 мм).

Материалы, необходимые для сборки стола скамейки своими руками

• 9 досок 2×4 (50 мм x 100 мм) длиной 8 футов (2.44 м)
• 4 болта 3/8 «(10 мм) длиной 3» (75 мм) с шайбами и гайками.
• 80 шурупов для дерева 3 «(75 мм)
• 2 угловых кронштейна
• 6 оцинкованных гвоздей 6″ (150 мм)
• Наружный клей для дерева.

Инструменты, которые вам понадобятся

• Круговая пила • Рубильная пила — способная разрезать точные углы, • Лобзик • Электрическая дрель, • Молоток, ручная пила, рулетка, карандаш, отвертка, уровень, хомуты,• сверло диаметром 3/8 «(10 мм) для болтов, сверло 1/8» (3 мм) для шурупов, сверло 1 «(25 мм) для зенкерования (вставки) головки болта.

Детали на схеме

[a] передняя нога

[b] задняя нога (внутренняя)

[c] задняя нога (внешняя)

[c1] задний стопор

[d] нижняя перекладина (задняя)

[e] перекладина для сиденья (задняя)

[f] удлинение ножки часть 1 (задняя)

[f1] удлинение ножки часть 2 (сзади)

[g] перекладина для стола

[g1] раздвижная остановка

[h] перекладина сиденья (передняя)

[h2] перекладина для сидения (передняя)

[i] распорка (задняя)

[k] доска сиденья(передняя)

[l] доска сиденья(задняя )

[м] доски столешницы

Зажим для спинки, если вы хотите сделать спинку немного выше, хотя это не обязательно, но так комфортней и красивее.

Для этого вам понадобится:

• 1 шт. 2×6 (50 мм x 150 мм) длиной 60 дюймов (1524 мм)
• 4 шт. 2×4 (50 мм x 100 мм) длиной 10 дюймов (254 мм).
• шурупы диаметром 3 дюйма (75 мм) и немного клея.

С полной инструкцией, как собрать скамейку стол своими руками, можно ознакомиться на сайте.

Источник фото www.buildeazy.com/1pce2x4-1.php

Скамейка трансформер из металла

Здесь показано, как сделать скамейку трансформер из профильной трубы. Удобная конструкция, рассчитанная на шесть человек, в магазине такая скамейка стоит порядка 150-ти долларов. Если беретесь сделать скамейку своими руками, вам это обойдется как минимум в три раза дешевле.
Габаритные размеры: длина 157 см, ширина сидения в сложенном состоянии 48 см.
Какие потребуются материалы, а также инструкцию по изготовлению читайте на сайте автора этого проекта.

Источник фото www.yaplakal.com/forum46/topic1381232.html

Стол скамейка трансформер своими руками чертежи

Если вы находитесь в затруднительном положении с размещением уличной мебели во дворе или хотите поразить своих друзей уникальным проектом, вам стоит подумать о том, как сделать складную скамейку стол своими руками. Эта конструкция с красивым дизайном изготовлена из досок 2х4 и рассчитана на шесть человек.

Это простой проект, все можно сделать за несколько дней без особых усилий, конечно, при наличии необходимых инструментов.

Вот список деталей с размерами, необходимых для изготовления складной скамейки трансформера, все они обозначены разными цветами на диаграмме.

A  — 2 доски 2 × 4 длиной 14 1/2 «(37 см), 2 штуки — 16» (40,5 см)
B  — 2 доски 2 × 4 длиной 69 «(175 см), 4 шт. — 11 3/4» (30 см)
C  — 4 доски 2 × 4 длиной 72 «(183 см)
D — 1 доска 2 × 4 длиной 5 3/8 «(13,5 см), 1 шт. — 7 3/8″(19 см), 1 шт. — 15 3/8 «(39 см), 1 шт. — 10″(25,5 см)
E  — 4 доски 2 × 4 длиной 72 «(183 см)
14 штук 2 × 4 длиной 8 ‘(244 см)
2 1/2 «карманные винты, гвозди и шурупы.
Древесный наполнитель,  клей для дерева, пропитка, краска.

Как сделать складной стол для пикника

1. Сделайте ножки, как показано на схеме.
2. Сделайте раму.  Просверлите отверстия на обоих концах досок 11 3/4 «(30 см) и закрутите шурупами.
3. Выровняйте края заподлицо и убедитесь, что углы расположены под прямым углом.
4. Прикрепите ноги к раме сиденья, как показано на схеме. Просверлите сквозные отверстия через верхние части ножек и закрутите шурупами к раме.
5. Равномерно распределите и прикрутите планки к раме сиденья. Чтобы создать равные промежутки, вставьте кусок фанеры между ламелями.
6. Сделайте опоры для складной спинки. Вырезайте оба конца на 75 градусов.
7. Затем отрежьте подлокотники, закруглите один конец, используя лобзик, и отшлифуйте края наждачной бумагой.
8. Прикрепите планки к опорам спинки.
9. Установите спинку и выровняйте опоры, как показано на чертежах. После этого зафиксируйте их на с помощью шарниров, чтобы сложить стол и превратить его в скамейку.

Когда вы складываете столешницу, скамейка будет выглядеть так же, как на рисунке.

Источник фото myoutdoorplans.com/furniture/folding-picnic-table-plans/

Стол из двух скамеек

Посмотрите, как сделать стол для пикника, который легко превращается в две отдельные скамейки. Опоры вращаются, чтобы сформировать задние спинки. Подробные схемы, которые вы видите в галерее, представляют собой пошаговую инструкцию по изготовлению стола трансформера для вашего сада или двора.

Конструкция не сложная, по сути это две половинки стола с несложным механизмом поворота. Вы просто снимаете штифты и поворачиваете столешницу, которая становится спинкой.

Сядьте на скамейку и определите удобную позицию спинки. Закрепите опоры на задних ногах и просверлите отверстие, куда вставляется штырь. Сделайте это с двух сторон. Чтобы перевести скамейки в стол для пикника, просто снимите штифты и поверните спинку столешницы, после этого вставьте штифты для фиксации.

Что вам понадобится:

• 7 досок 2×6 длиной 8 футов (244 см)
• 4 доски 2×4 длиной 8 футов (244 см)
• Оцинкованные наружные винты
• 8 болтов длиной 4″ (10 см) с шайбами и гайками
• Клей, наждачка, грунтовка, краска

Доски распиливаете по таким размерам

• 4 шт. 2×4 длиной 28 7/8 «(73,34 см) задние ножки — оба конца отпилить на 10 градусов параллельно друг другу
• 4 шт. 2×4 длиной 27 «(68,5 см) поддержка сиденья, два конца разрезаются на 10 градусов НЕ параллельно друг другу
• 4 шт.  2×4 длиной 16 3/4 «(42,5 см) Передние ноги — два конца разрезаются на 10 градусов параллельно друг другу
• 12 шт.  2×6 длиной 47 7/8 «(122 см) сиденья и столешница
• 4 шт.  2×6 длиной 17 «(43 см) Настольные опоры

Инструкции на сайте. Если хотите сделать более длинный складной стол для пикника, используйте для столешниц доски 2,5 м и просто  добавьте в центр дополнительную ножку.

Источник фото www.ana-white.com/2011/05/picnic-table-converts-benches

Вот еще один пример, стол из двух скамеек

Это стол для пикника с двумя функциями. Отлично подходит для семейного обеда на свежем воздухе, но также и легко превращается в две симпатичные садовые скамейки.

Верх складывается вниз, чтобы создать заднюю часть скамейки, чтобы удобно откинутся на спинку.
Подробные схемы на фото, это пошаговый план сборки. Размеры в дюймах, умножаем показатели на 2,54, получим размеры в сантиметрах. Если понадобится инструкция, ссылка на первоисточник под галереей.

Источник фото www.buildsomething.com/plans/P5DAC6A8E2D6C2FA7/Convertible-Picnic-Table-and-Bench

Это еще пример, как сделать стол скамейку своими руками

 Готовая скамейка и готовый стол

Источник фото www.hgnv.com/creative-diy-folding-bench-ideas-for-small-balcony/

Угловая скамейка и стол

Просто и со вкусом. Сделайте две лавочки и встроенный стол, который идеально подходит для отображения декора на крыльце или внутреннем дворике.

Чтобы сделать угловую скамейку со столиком, вам понадобятся такие материалы:

• 2 доски 2 × 6 длиной 8 футов(244 см)
• 7 шт. 2 × 4 длина 8 футов(244 см)
• 1 шт. 2 × 2 длина 6 футов (183 см)
• Kreg jig и винты
• клей для дерева

Сначала сделайте рамку  из деталей

• 2 шт. 2 × 4 длина 40 «(101 см) с одним концом под углом 45 градусов
• 2 шт. 2 × 4 длина 26 3/4 «(68 см) с одним концом 45 градусов
• 6 шт. 2 × 4 длина 12 1/4 «(31 см)

Затем отпилите ноги. Прикрепите их клеем и шурупами к раме.

Сделайте площадку для углового стола. Вырежьте такие части:

• 2 шт. 2 × 6 длина 15 1/4 «(38,7 см) с одним концом под углом 45 градусов
• 2 шт. 2 × 6 длина 13 3/4 «(35 см) с одним концом под углом 45 градусов
• 2 шт. 2 × 6 длина 12 1/4 «(31 см)

Соберите коробку для стола

С помощью клея и шурупов прикрепите ящик к доскам, составляющим угол рамы.

Затем распилите доски, чтобы сделать верхние части скамейки:

• 6 шт. 2 × 4 длина 26 1/2 » (67,5 см)
• 2 шт. 2 × 6 длина 26 1/2 » (67,5 см)

Распилите доски для стола и соберите части:

• 4 шт. 2 × 4 длина 15 «(38 см) с каждым концом под углом 45 градусов
• 4 шт. 2 × 4 длина 8 «(20 см ) с каждым концом под углом 45 градусов
• 1 шт. 2 × 4 длина 1 1/4 «x 1 1/4»
• 4 шт. 2 × 2 длина 18 «(96 см) с концом под углом 45 градусов

Когда закончите столешницу, отшлифуйте и покрасьте стол и скамейки.

Наложите 3 слоя внешнего полиуретанового лака.

Источник фото www.remodelaholic.com/build-corner-bench-built-in-table/

Скамейка журнальный столик

Вроде простая, но интересная конструкция. Скамейка трансформируется в журнальный столик. Если понравилась, посмотрите, что необходимо, чтобы сделать такую скамейку своими руками.

Список пиломатериалов длиной 245 см:

• 8  досок 2x4s
• 1  брусок 2x2s
• 2  доски 1x8s
• 1 доска 1×3

Доски необходимо обрезать по таким размерам:

• 4 шт. 2x4s длиной 41 «(104 см)
• 1 шт. 2×2 длиной 41 «(104 см)
• 8 шт. 2x4s длиной 16 1/2 «(42 см)
• 4 шт. 2x4s длиной 15 «(38 см)
• 2 шт. 2x4s длиной 5 1/2 «(14 см)
• 2 шт. 2x4s длиной 15 «(38 см)
• 4 шт. 1x8s длиной 48 «(122 см)
• 2 шт. 1x3s длиной 48 «(122 см)
• 2 шт. 2x4s длиной 9 1/2 «(24,5 см)

Инструменты:

• Kreg Jig K4 Pocket Hole System
• Дрель
• Митральная пила
• Зажимы

На сайте есть очень подробная инструкция, хотя по пошаговым фото, где весь процесс показан схематично, последовательность сборки должна быть поняной.

Источник фото www.handmade-haven.com/blogs/news/ig-builders-challenge-3

Стол со скамейками на двоих

Стол для пикника не должен быть неуклюжим и громоздким, вместо этого сделайте уникальный столик с аккуратными скамеечками, который подходит только для двух человек. Портативный и легкий, он может быть установлен в углу сада, под деревом, или на террасе, чтобы наслаждаться отдыхом на свежем воздухе.

И хотя столик выглядит очень легким, на самом деле это прочная и надежная конструкция.

Как сделать стол для пикника для двоих

1. Сделайте столешницу
   Выпилите детали для столешницы. Отшлифуйте части. Закрепите короткие доски столешницы на боковых сторонах.
2. Установите планки
   Расположите длинные доски столешницы, чтобы они накладывались концами на короткие части рамы. Установите планки внутри рамы так, чтобы концы опирались на боковые перекладины.
3. Прикрепите ножки стола
   Отпилите ножки стола и подрамники. Просверлите два равномерно расположенных сквозных отверстия через контуры подрамника на ногах. Прикрепите подрамник с помощью клея и шурупов. Переверните столешницу. Прикрепите ножки.
4. Сделайте скамейки
   Прикрепите ножки к перекладинам.  Просверлите сквозные отверстия в ножках и закрутите шурупы.
5. Соберите всю конструкцию.
6. Отшлифуйте все детали. Нанесите нетоксичный древесный герметик.

Источник фото www.blackanddecker.com/en-US/ideas-and-inspiration/projects/diy-picnic-table-for-two

Скамейка из фанеры своими руками

Каждая часть состоит из 3 отдельных полосок 18-миллиметровой фанеры, которую затем склеивают и скручивают вместе, чтобы получилась одна деталь. Стороны состоят из 4 отдельных частей. Чтобы сделать скамейку из фанеры своими руками, вам понадобится:

Материалы:

• 5 листов фанеры (18 мм, 3050 мм * 1220 мм)
• шурупы 50 мм
• клей для дерева
• шлифовальная бумага (p80-p120-p180-p320-p400)
• доски
• лак
• алюминиевая труба — диаметр 48 мм, толщина 5 мм, длина 2000 мм

Оборудование:

• лобзик
• фрезер (с флеш-обрезкой)
• лакировочные щетки

Как собрать конструкцию, вы можете прочитать на сайте, это не сложно, но необходима точность. Для работы вам понадобится шаблон, который надо сначала вырезать на бумаге, затем перенести на фанеру. Затем, с помощью лобзика и фрезер можно вырезать остальные детали. Но не думайте, что  сможете быстро соединить эту штуку, это длинная сборка с распиливанием, фрезерованием и шлифовкой. Чтобы сделать эту скамейку, вам понадобится 72 отдельных шаблона из фанеры плюс еще 11 деталей.

novamett.ru

Скамейка трансформер | Интерьер и мебель

Лавка трансформер\~$ансформер.a3~

Лавка трансформер\Левый стул\~$вый стул.a3~

Лавка трансформер\Левый стул\Доска короткая стул.m3d

Лавка трансформер\Левый стул\Доска стул.m3d

Лавка трансформер\Левый стул\Левый стул.a3d

Лавка трансформер\Левый стул\Труба 1 — 1.m3d

Лавка трансформер\Левый стул\Труба 1.m3d

Лавка трансформер\Левый стул\Труба 3 -3.m3d

Лавка трансформер\Левый стул\Труба 3.m3d

Лавка трансформер\Левый стул\Труба 4 -4.m3d

Лавка трансформер\Левый стул\Труба 4.m3d

Лавка трансформер\Левый стул\Труба 8-8.m3d

Лавка трансформер\Левый стул\Уголок стуло.m3d

Лавка трансформер\Правый стул\Кронштейн.m3d

Лавка трансформер\Правый стул\Правый стул.a3d

Лавка трансформер\Правый стул\Труба 5 — 5.m3d

Лавка трансформер\Правый стул\Труба 5.m3d

Лавка трансформер\Правый стул\Труба 7 — 7.m3d

Лавка трансформер\Правый стул\Труба 7.m3d

Лавка трансформер\Стол\Доска стол.m3d

Лавка трансформер\Стол\Кронштейн.m3d

Лавка трансформер\Стол\Пластина.m3d

Лавка трансформер\Стол\Стол.a3d

Лавка трансформер\Стол\Труба 2.m3d

Лавка трансформер\Стол\Труба 6.m3d

Лавка трансформер\Стол\Труба 8.m3d

Лавка трансформер\Стол\Уголок стол.m3d

Лавка трансформер\Трансформер.a3d

Лавка трансформер\Левый стул

Лавка трансформер\Правый стул

Лавка трансформер\Стол

Лавка трансформер

vmasshtabe.ru

пошаговая инструкция по изготовлению складной скамейки с фото, видео и чертежами

Хозяин любого участка мечтает сделать его красивым и привлекательным. При этом хочется, чтобы каждая вещь в саду была идеальной. Порой, в это вкладываются невероятные усилия и большие деньги. Однако практика показывает, что обойтись можно гораздо меньшими жертвами. Так, к примеру, скамейка-трансформер, выполнить которую своими руками достаточно легко, в силах украсить приусадебный участок и добавить повседневной жизни комфорта и удобства.

Скамейка-трансформер — что это и как работает

Любая дачная мебель должна быть многофункциональной и удобной — это гарантирует комфортный отдых на свежем воздухе и приятное времяпрепровождение. Интересный вариант, который сделает счастливым любого обладателя участка — скамейка-трансформер.

Садовая скамья в исполнении не такая уж и сложная, как может показаться многим на первый взгляд. Конструкция может в мгновение ока превратиться из обычной по виду скамейки в удобный стол значительных размеров, который имеет две лавочки по бокам. А после использования вы можете лёгким движением руки вернуть мебель в исходное положение. Главное в таком сооружении — подвижные детали, механизм и их прочное закрепление.

Раскладной вариант с 2 лавочками

Складной вариант

Виды скамеек-трансформеров

Каждый хозяин подбирает разновидность скамейки под себя: кому-то нужно, чтобы лавочка вмещала от 3 персон и более, а кому-то достаточно и организовать небольшой стол и 2 сидения, внешне напоминающих стул. Вариантов сборки конструкции достаточно много, однако ниже мы выделим несколько классических видов:

• Скамейка-стол с лавочками. Такая разновидность трансформеров в считаные секунды превращается из одной скамьи в комплекс из стола и двух лавочек, вмещающих в общей сложности 5–6 человек. Она наиболее распространена на сегодняшний день, так как занимает немного места и позволяет размещать большое количество гостей.
• Скамейка-конструктор. В сравнении с предыдущим такой вариант более скромный. В разборном состоянии конструкция может служить скамейкой, на которой помещается много гостей. Когда же гостей нет, лавочку возможно превратить в два посадочных места (с подлокотниками или нет — всё по желанию) и столиком между ними. На столе, в свою очередь, можно расположить ноутбук, книги или другие предметы. Такая конструкция функциональна и очень удобна.
• Складная скамейка-цветок. Этот вид конструкции очень похож на предыдущий, однако у него есть свои особенности. Внешне лавочка напоминает пианино, только вместо клавиш на посадочном месте расположены выемки и ячейки, в которые вкладываются детали спинки. Очень многие ассоциируют такую скамейку с распускающимся цветком, поэтому она имеет именно такое название. В сложенном виде конструкция представляет собой софу, легко транспортирующуюся в любое место. Стоит лишь вам раскрыть «лепестки» лавочки, и вы сможете насладиться приятным и комфортным отдыхом на удобной скамейке. Главной особенностью «цветка» является возможность двигать элементы спинки как вам угодно.

Функциональность и удобство

Многофункциональная садовая скамейка-трансформер является элементом мебели, который можно использовать как стол и как лавочку, что даёт возможность экономить пространство на участке. Конструкция станет незаменимым помощником на даче, где всегда присутствуют гости.

Многофункциональный предмет мебели

Популярная скамейка-трансформер не зря так распространена среди дачников и хозяев садов — она обладает массой преимуществ, которые выделяют её на фоне других подобных элементов садовой мебели.

Преимущества:

• Многофункциональность. Превращение скамьи в стол с лавочками происходит в считаные секунды путём несложных манипуляций.
• Удобство. Конструкцию удобно транспортировать с места на место, так как она легко складывается и раскладывается.
• Экономия места. Скамейка не занимает много места, что делает её компактной и практичной при эксплуатации.
• Долговечность. Правильно выбранный материал обеспечит скамейке долгий срок жизни.
• Несложный механизм. С раскладным механизмом под силу справится даже ребёнку.

Подготовка к созданию лавки-стола

Выбор оптимального материала для изготовления

Такой элемент мебели, как скамейка-трансформер можно приобрести в любом строительном магазине, но, согласитесь куда приятнее располагать гостей и комфортно отдыхать на изделии собственного изготовления, ведь это не только красивая конструкция, но и предмет гордости для вас. Однако прежде чем приступить непосредственно к работе, нужно обязательно определиться с материалом, из которого будет изготовлена лавочка.

Как правило, для сооружения качественной скамейки используются деревянные материалы. Более того, помимо натуральной древесины допускается использовать фанеру или ПВХ. Несомненно, первый вариант выйдет более затратным, но, как следствие, служить он вам будет не 3–4 года, а порядка 35–40 лет. Кроме того, древесина имеет ряд преимуществ.

Преимущества:

• Экологически чистый материал;
• Безопасность;
• Продолжительный срок эксплуатации.

Важное замечание, которому стоит уделить внимание при использовании древесины: перед использованием обязательно покройте скамью противогрибковым средством, а также покрасьте лаком. Это будет прекрасной профилактикой возникновения гнили.

Удобный вариант

Древесина — материал безопасный

Экологически чистый материал — натуральное дерево

Чертёж проекта

Для того чтобы конструкция была качественной и удобной, рекомендуется изготовить чертёж. Если у вас по каким-либо причинам нет возможности его сделать, то отличным решением станет готовая схема. При составлении чертежа или же его подборе из интернета следует соблюдать 4 условия:

1. Образ конечного сооружения должен быть плотно закреплён в вашей голове. При постройке нельзя упускать его.
2. Размеры будущей скамейки-трансформера должны соответствовать участку местности, где по итогу будет располагаться конструкция.
3. Весь ход работы рекомендуется сравнивать с чертежом, поэтому он должен быть чётким и качественным (в случае распечатки фотографии из интернета).
4. В самом начале следует рассчитать и зафиксировать размеры подвижных деталей, которые впоследствии будут между собой прочно закреплены.

Ниже представлен один из вариантов чертежа, по которому будет происходить дальнейшая работа:

Классический вариант чертежа

Инструменты и материалы

Для создания скамейки-трансформера нам потребуются следующие инструменты:

• Ножовка;
• Рулетка;
• Наждачная бумага;
• Стамеска;
• Дрель;
• Болты с гайками.

Материалы, которые мы будем использовать при постройке, перечислены ниже:

• Деревянные брусья;
• Обрезные доски;

Пошаговая инструкция по изготовлению

1. Начинаем с изготовления деталей, которые в дальнейшем будут исполнять роль ножек конструкции: для этого вырезаем 8 аналогичных отрезков длиной 70 сантиметров.
2. Выполняем срезы на отрезках сверху и снизу под углом в 10 градусов. Это гарантирует вашей скамье равновесие при установке под уклоном.
3. Затем изготавливаем рамы для двух лавочек из обрезной доски: вырезаем 4 элемента, длина которых 40 сантиметров и 4 отрезка длиной 170 сантиметров.
4. Теперь срезаем углы на всех деталях из 3 шага так, чтобы можно было составить два продолговатых прямоугольника.
5. Соединяем прямоугольники. Для этого рекомендуется использовать шурупы или гвозди. Важно! Если вы решили использовать 1 вариант, то сначала необходимо высверлить отверстие.
6. Приступаем к созданию укрепляющих элементов в каркасе. Эти детали окончательно сформируют сиденье. Здесь нам и понадобится брус: его следует прибить на расстоянии 50 сантиметров друг от друга. За счёт этого конструкция будет надёжно защищена от боковой деформации.
7. Присоединяем ножки к сооружению: для этого на 12 сантиметров от углов крепим их к сиденью при помощи 2–3 болтов (должны проходить сквозь брус и часть ножек одновременно), чтобы они были прочно закреплены. Также в брусе рекомендуется сделать пазы, чтобы укрыть шляпки болтов, а под гайкой с помощью ножовки по металлу убрать лишнее.
8. Изготавливаем прямоугольник из бруса, который точно совпадает с длиной лавок — 70х170 сантиметров. Изнутри деталь соединяется дополнительными элементами жёсткости. Этот прямоугольник впоследствии будет являться спинкой или же столиком (в зависимости от того, какое положение вы ему зададите).
9. Остаётся сформировать из всех элементов общую конструкцию. Важно! Так как придётся работать с большими деталями, желательно позвать помощника, а не совершать манипуляции самостоятельно. Вырезаем 2 бруса длиной в 50 сантиметров и помещаем их между скамьёй и большим щитом. Закрепляем их внизу щита, но сбоку скамьи.
10. Вырезаем вновь 2 бруска, только на этот раз длиной в 110 сантиметров. Бруски закрепляются на другой лавочке по центру. Это делается для того, чтобы состыковка проходила удобнее.
11. Завершающим этапом технической стороны служит обшивка. Обшиваем скамейку-трансформер снаружи либо ЛДСП, либо обрезной доской.

Такая скамья-трансформер получится у вас в итоге

Отделка

Так как конструкцию допускается располагать и в доме, и на участке, покрывать её можно различными способами.

1. Если ваша скамья будет находиться в помещении, то отличным вариантом будет морилка или лак. Как правило, сохнет такое покрытие в пределах 36 часов.
2. Если же на открытом воздухе, то оптимальное решение — использовать водостойкую краску, которая сохнет 24 часа.

Обработать средствами конструкцию нужно обязательно, иначе дерево под воздействием влаги может начать гнить и быстро прийти в негодность. Рекомендуется обновлять краску раз в 2–3 года — так она будет лучше защищена от бактерий.

Видео: как изготовить скамейку-трансформер своими руками

Благодаря скамейке-трансформеру на вашем участке появится необычная и, на удивление, удобная мебель, которая позволит размещать прибывших гостей и приятно проводить время на свежем воздухе. Кроме того, изготовив конструкцию собственными руками, вы сможете гордо заявлять друзьям, что лавочка — это ваше творение.

legkovmeste.ru
