Четырехскатная крыша своими руками: Инструкция, Фотографии, Видео.

Четырехскатная крыша – весьма популярный вид кровли, позволяющий придать дому оригинальный облик. Ее часто применяют в проектах достаточно больших домов, так как она выглядит компактнее и аккуратнее двускатной с фронтонами. Конструкция четырехскатной крыши может быть простой или включать различные элементы – мансардные и слуховые окна, например, очень оживляют конструкцию, делают ее неповторимой.

Четырехскатная крыша своими руками

Четырехскатная крыша выгодно отличается от двускатной не только внешним видом. Она значительно надежнее защищает здание от дождя, снега и ветра. Конструкция такой крыши сложнее, чем у двускатной, но для небольшого дома или беседки выполненная своими руками четырехскатная крыша не представляет особой сложности.

Разновидности четырехскатной крыши

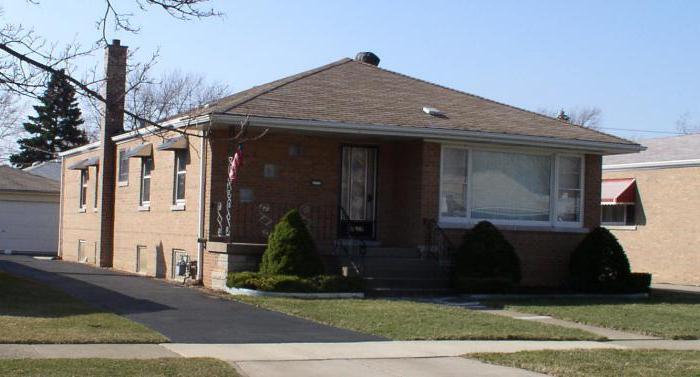

Простая вальмовая крыша состоит из двух трапециевидных скатов и двух треугольных – вальмовых. При ее строительстве используют приемы выполнения наслонных стропил двускатной кровли и накосных стропил четырехскатной.

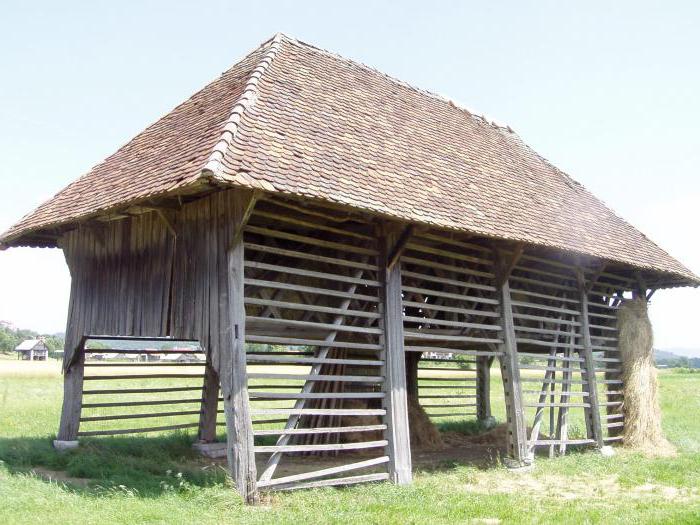

Четырехскатная крыша для дачного дома

Полувальмовая крыша состоит из двух трапециевидных скатов и двух срезанных вальмовых, под которыми располагается фронтон. Такая конструкция позволяет сделать на чердаке мансардный этаж с большими панорамными окнами и при этом не снижает надежности крыши.

Четырехскатная полувальмовая крыша

Шатровая крыша отличается от простой вальмовой тем, что все ее четыре ската абсолютно одинаковы, представляют собой равнобедренные треугольники, сходящиеся в одной точке.

Шатровая четырехскатная крыша

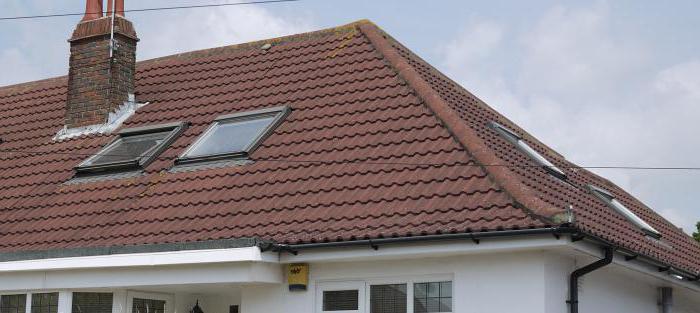

Сложная четырехскатная крыша может содержать вертикальные чердачные окна с фронтонами, ендовы и примыкания к другим элементам здания. Для выполнения такой крыши лучше прибегнуть к услугам специалистов или воспользоваться готовым проектом и расчетом материалов.

Сложная четырехскатная крыша

Элементы четырехскатной крыши

Четырехскатная крыша в целом состоит из тех же элементов, что и двускатная, но особенности ее конструкции требуют установки дополнительных составляющих каркаса. К элементм четырехскатной крыши относятся:

• Мауэрлат – брус, уложенный на верхнюю часть внешних стен и принимающий основную нагрузку от крыши;
• Лежни – внутренние опорные брусья, уложенные на несущие стены или колонны;
• Стропила – боковые и диагональные, или накосные. Боковые стропила образуют трапециевидный скат крыши, накосные – вальмовый. Шатровая крыша не имеет боковых стропил;
• Стойки и шпренгели – вертикальные опоры, поддерживающие стропильную систему;
• Коньковый брус или прогон – горизонтальная опора для стропил в верхней части крыши. Его укладывают на стойки и закрепляют. Шатровая крыша выполняется без конькового бруса;
• Затяжки или ригели – горизонтальные элементы, соединяющие боковые стропила и не позволяющие им разъезжаться в стороны;
• Нарожники – элементы, уложенные на диагональные стропила и образующие каркас ската;
• Подкосы и ветровые балки – распорки, увеличивающие прочность крыши и ее способность противостоять нагрузкам;
• Кобылки –доски, образующие необходимый свес крыши и закрепляемые на стропила в их нижней части.

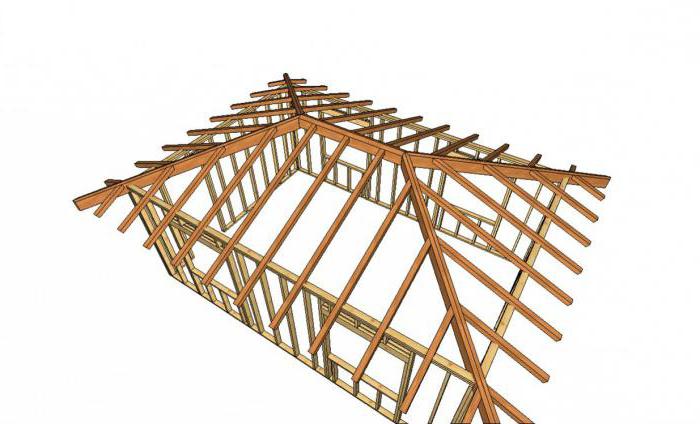

Структура четырехскатной крыши изнутри

В зависимости от конструкции крыши могут применяться также другие элементы, например, обрешетка, защитные планки, карнизы над окнами и крыльцом.

Для расчета необходимого количества материалов нужно заранее нарисовать эскиз крыши, определиться с ее формой и размерами, после чего выполнить чертеж в масштабе и рассчитать нужный материал.

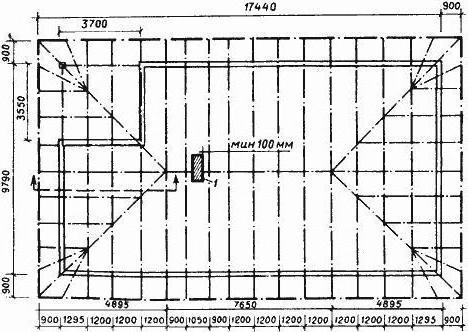

Схема возведения наслонных стропил

Технология возведения четырехскатной крыши

1. Для того чтобы нагрузка от стропильной системы, кровельного покрытия и снега, наметаемого на крышу в зимний период, была равномерно распределена, поверх всех несущих стен укладывают продольные элементы – мауэрлат и лежни. Их выполняют из бруса 100х150 мм или 150х150 мм, а в отдельных случаях из железобетонных балок. При самостоятельном строительстве дома обычно используют дерево – этот материал легче и удобнее в обработке, поэтому рассматривать мы будем именно его. Брус кладут на стены и закрепляют с помощью анкерных шпилек. Шпильки устанавливают еще при строительстве стен, заглубляя их в кладку. В деревянных строениях опорами служит верхний венец сруба. Между мауэрлатом и стеной обязательно выполняют гидроизоляцию из двух слоев рубероида. Лежни кладут на несущие перегородки, на которые будут устанавливаться опорные стойки.
2. Если внутренних перегородок в доме нет или они расположены не по центру крыши, стойки ставят на усиленные балки перекрытий. Перекрытия обычно выполняют из доски 50х200 мм. Балка, на которую устанавливают стойки, несет повышенную нагрузку, поэтому ее выполняют из двух срощенных досок илииз бруса 100х200 мм.
3. Устанавливают опорные стойки на лежни или балки перекрытий. Выравнивают их, используя отвес или водяной уровень, после чего закрепляют временными подпорками из досок на саморезы. К лежню или перекрытию стойки крепят с помощью уголка и металлических пластин-накладок. Стойки для вальмовой простой крыши ставят в один ряд по центру крыши, под коньком. Расстояние между ними не  должно быть более двух метров. Для возведения шатровой крыши стойки ставят на линиях диагоналей на равном расстоянии от угла. Стойки при этом должны образовать прямоугольник, повторяющий форму периметра дома. Высоту стоек определяют по проекту крыши.
4. На стойки укладывают прогоны. Для простой вальмовой крыши это коньковый прогон, уложенный на стойки и образующий конек крыши. Для шатровой крыши прогоны кладут на стойки в виде прямоугольника. Закрепляют их на уголок и саморезы.
5.  Приступают к установке стропил. Боковые стропила на простой вальмовой крыше устанавливают аналогично наслонным стропилам двускатной крыши: прикладывают к коньковому брусу в области крайней стойки доску с шириной, аналогичной ширине доски стропил – 150 мм. По ней выполняют шаблон. Доску для шаблона можно брать не такую толстую и тяжелую, хватит и 25 мм толщины. На шаблоне размечают верхний запил, которым стропило будет опираться на коньковый брус, выпиливают его. Приложив шаблон к коньку, размечают и нижний запил, которым стропило будет опираться на мауэрлат. Готовый шаблон прикладывают к коньковому прогону в местах установки боковых стропил, проверяя необходимость подгонки каждого стропила по месту. Если шаблон идеально подходит, стропила размечают и выпиливают по шаблону в нужном количестве. Устанавливают их на коньковый прогон и мауэрлат и закрепляют с помощью уголков и саморезов или на скобы. Шаг стропил – от 0,5 до 1,5 метров.

   Крепление стропил к мауэрлату

6. Диагональные стропила несут повышенную нагрузку, поэтому их выполняют из двух срощенных в толщину досок. Шаблон диагональных стропил выполняют аналогичным образом. Диагональные стропила опираются верхней стороной на стойку, а нижней – на угол мауэрлата, поэтому запилы в досках необходимо выполнять под углом в 45 градусов к плоскости доски.

   Определение длины углового стропила

7. Расстояние между диагональными стропилами на вальмовых скатах заполняют нарожниками. Их устанавливают с шагом, равным расчетному шагу стропил, и опирают верхней частью на диагональное стропило, а нижней – на мауэрлат. Используют обычно менее толстую доску, так как нарожники не несут существенной нагрузки. В верхней части доски делают запил, и по этому шаблону выполняют половину нарожников, вторую половину – в зеркальном отражении. Нижние запилы размечают по месту, а концы нарожников, образующие свес, подрезают по натянутому шнурку уже после монтажа.
8. Наибольшую нагрузку испытывает нижняя четверть диагональных стропил, поэтому под них ставят вертикальные опоры – шпренгели. Эти стойки ставят аналогично коньковым стойкам на усиленные балки – при предварительном расчете перекрытий нужно сразу заложить их.Под боковые стропила ставят подкосы, упирая их нижним краем в лежень или балки перекрытий, а верхним – в стропильную ногу под углом около 45 градусов к горизонту.

   В нижней части накосного стропила устанавливаются шпренгельные фермы

9. Выполняют обрешетку. На четырехскатной кровле можно использовать практически любой кровельный материал, и выбор между ондулином и профнастилом или металлочерепицей – дело вкуса и особенностей их монтажа. Часто в качестве покрытия для сложных крыш используют мягкую черепицу, в этом случае обрешетку выполняют сплошной из фанеры. Вопрос об утеплении крыши решают в зависимости от проекта дома – при устройстве в нем жилой мансарды утепление необходимо, если же чердак будет холодным, утепляют только перекрытия.Возвести четырехскатную крышу своими руками непросто, но при хорошем навыке работы с древесиной и кровельными материалами это вполне выполнимая задача. Для лучшего понимания процесса строительства можно также посмотреть видео.

Как сделать четырехскатную крышу дома своими руками

Выбор крыши для строения — самый важный момент в проектировании дома, ведь от ее вида будет зависеть внешний облик нового «детища». Существует несколько вариантов крыш, которые отличаются как количеством скатов, так и формой конструкции. Вальмовую (или четырехскатную) крышу без преувеличения можно «обозвать» хитом во многих европейских странах. В последнее время она начала довольно шустро отвоевывать место под солнцем даже на постсоветском пространстве. Конструкция эта гораздо хитроумнее, чем более привычная двускатная, потому в вопросе, как сделать четырехскатную крышу дома своими руками, придется досконально разбираться, иначе придется вспомнить печальный опыт пары сказочных нерадивых поросят.

Четырехскатная крыша и четыре ее варианта

Вальмовая крыша

Эта конструкция состоит из 4 скатов, два из которых имеют форму трапеции, а два — треугольную. Стропила здесь прямые, свесы также располагаются на одной высоте.

Шатровая крыша

Она весьма похожа на вальмовую, отличие же в том, что все скаты здесь идентичны: они являются равнобедренными треугольниками.

Полувальмовая крыша

От своей классической разновидности она отличается довольно сильно, потому как треугольные (вальмовые) скаты у нее срезаны в пользу фронтона, благодаря которому чердак легко можно превратить в благоустроенную мансарду с большими окнами.

Комбинированная крыша

Такая сложная конструкция требует внимания профессионалов, так как может содержать элементы сразу нескольких типов крыш, что делает задачу практически невыполнимой для новичков в «крышестроении».

Есть и еще разновидности, которые также не по силам человеку без опыта: датские, многоскатные и мансардные вальмовые крыши.

Рассмотрим элементы четырехскатной крыши

Набор элементов похож на «экипировку» двускатной крыши, а из-за особенностей сооружения к ним добавляются и те, что присущи конструкциям с 4 скатами.

1. Балки, подкосы. Важные распорки, отвечающие за прочность будущей крыши.
2. Коньковый прогон (или конек). На него опираются стропильные ноги конструкции, у шатрового сооружения элемент не нужен.
3. Лежни — брусья, служащие опорой всей конструкции. Кладутся на несущие стены.
4. Мауэрлат — «фундамент» крыши. Монтируется к наружным стенам.
5. Нарожники — короткие стропила — доски, служащие для крыши каркасом. Укладываются на диагональные стропила.
6. Стропила. Вальмовая классическая конструкция предполагает два их типа — диагональные и боковые. Первые формируют треугольные скаты, вторые образуют трапециевидные. Шатровая конструкция, по понятным причинам, лишена стропил боковых.
7. Стойки и шпренгели. Служат поддержкой для элементов стропильной системы.
8. Ригели. С их помощью фиксируются боковые стропила.

Наличие или отсутствие дополнительных элементов определяется только выбранным проектом четырехскатной крыши. Поэтому сначала делается эскиз, потом чертеж, позволяющий составить полный список необходимых материалов.

Монтаж мауэрлата

Любая крыжа со скатами начинается с этого этапа, но в случае вальмовой крыши мауэрлат монтируется на все 4 внешние стены. Для операции понадобится подходящий деревянный брус. Лучше, если сечение будет одним из следующих: 10х10 см, 10х15 см или же 15х15 см. Если стены строения выполнены из камня, то оптимальным решением станет монолитный пояс из железобетона, в который заранее монтируются шпильки, резьба их должна быть, по крайней мере, не менее М12.

Но в частном строительстве более популярно дерево, потому что материал и легок, и удобен в обработке. Но предварительно необходимо сделать гидроизоляцию. Эта роль достается рубероиду, который кладется в несколько слоев. Монтируются части мауэрлата внакладку, чем больше точек соединения, тем надежнее будет сооружение. Углы дополнительно должны быть связаны скобами, уголками и пластинами из металла.

Укладка лежней

Это следующая важная веха при создании четырехскатной крыши. Лежни укладывают на внутренние перегородки, где будут располагаться опорные стойки. Когда несущих перегородок не существует, или же они находятся не по центру, то придется заниматься установкой усиленных балок перекрытия, подходящие доски имеют размеры 5х20 см. Балка для стоек должна обладать «недюжинной силой», потому для нее или сращиваются две доски, или берется брус 10х20 см.

Установка опор для конькового прогона

К балкам (или же лежням) крепятся опоры, после чего правильность положения проверяется отвесом или уровнем. Если все в порядке, стойки временно закрепляются досками-подпорками, которые монтируются саморезами. К перекрытиям или лежням они присоединяются пластинами из металла и уголками.

Если ваша крыша вальмовая, то необходимо, чтобы расстояние между стойками для конькового бруса не превышало 2 метров. В случае шатрового сооружения стойки должны располагаться на диагональных линиях, на одинаковом расстоянии от углов. Высота стоек зависит от проекта крыши.

После окончания «войны» со стойками можно начать укладывать коньковый прогон на вальмовую крышу, и сооружать прямоугольный — для шатровой. Крепятся элементы саморезами и уголками.



Приступаем к стропильной системе

Процесс укладки боковых стропил для четырехскатной крыши ничем не отличается от операции с обычной двускатной. Начинается укладка с создания шаблона из доски, ширина которой должна быть аналогичной будущим стропилам, а вот толщина подойдет любая, например, 25 мм. На нем размечаются верхний и нижний запилы, затем они выпиливаются, проверяют их соответствие во всех местах, где будут находиться стропила.

В случае идеального попадания в размер останется быстро выпилить по шаблону все боковые элементы. Монтируют готовые изделия к коньковому брусу и мауэрлату саморезами, уголками или с помощью скоб. Рекомендуемый стропильный шаг — 50-150 см.

Диагональные стропила — всему голова

На них нагрузка высока, потому придется срастить пару досок в толщину. Шаблон делается так же, как и боковой, отличие единственное — делать выпил в нижней части его нужно под углом в 45°, так как эти стропила будут опираться на угол здания.

Между этими стропилами монтируются нарожники, верхняя часть которых должна опираться на них, а нижняя — «покоиться» на мауэрлате. Толщина доски здесь может быть не такой большой, потому что нагрузка на нарожники не столь велика. Верхняя часть запиливается, половина этих укороченных стропил выполняется по данному шаблону, другая делается зеркально противоположной.

Установка дополнительных стоек: шпренгели

Диагональные стропила, расположенные «во главе угла», подвергаются большей нагрузке. Особенно в нижней части. Этот недостаток способны исправить стойки, называющиеся шпренгелями. Нижний их конец должен упираться в лежень или балку, верхний же в стропило, угол — 45°.

Окончание работ — обрешетка

Четырехскатные крыши не ограничивают хозяев в выборе материала для кровли. Все чаще стала использоваться мягкая черепица, которая требует фанерной обрешетки. Необходимость в утеплении зависит от проекта строения: если предусмотрена мансарда, то утеплению — быть. В иных случаях утеплитель укладывается на перекрытия.

Лучше понять, как сделать четырехскатную крышу дома своими руками, помогут видео, которых видимо-невидимо на просторах Интернета. Оптимальным же вариантом будет участие в процессе у знакомых, хотя бы минимальное. Тогда вы сможете сказать себе, что это нелегкое дело вам покорится.

Посмотрите видео по теме, будьте так любезны:







Четырехскатная крыша своими руками: фото, чертежи, устройство

Вальмовая или четырехскатная крыша – один из самых популярных вариантов кровли в строительстве индивидуального жилья во всем мире.

В отличие от двускатной крыши дома, по бокам которой монтируются фронтоны, четырехскатная имеет дополнительные скаты в форме треугольника.

Четырехскатная крыша своими руками очень сложна в исполнении, и если вас интересует, как сделать четырехскатную крышу, вначале непременно стоит ознакомиться с теоретической частью.

Перед началом работы следует тщательно все рассчитать, составить чертежи и проект, в котором нужно указать размещение различных элементов и другие особенности конструкции.

Проектирование четырехскатной крыши

Расчет четырехскатной крыши и проект должен учитывать все нагрузки, которые будут оказывать влияние на постройку.

Конструкция должна быть очень прочной, противостоять сильному ветру, снегопаду и другим погодным условиям. От того, насколько правильно будет подобран материал крыши, зависит и срок ее службы.

Именно поэтому, создавая проект и чертежи, очень важно правильно все рассчитать. Проект четырехскатной кровли на фото:

Перед созданием проекта и чертежа четырехскатной крыши дома, нужно сначала выяснить угол наклона скатов, который зависит от многих факторов, таких как целевое назначение чердака, выбор материала крыши, а также особенности атмосферных влияний.

Чаще всего угол наклона кровли индивидуальных домов равен от 5 до 60 градусов.

Если в вашем регионе осадки и ветра не отличаются большой силой, то угол наклона конструкции при этом может быть незначительным.

Если же в вашей местности идут частенько сильные дожди, а зимой снегопады, то угол наклона четырехскатной кровли домов должен составлять от 40-45 и до 60 градусов.

От варианта, какой же угол наклона будет у конструкции, зависит также и материал отделки, а также особенности монтажа:

• если угол наклона составляет меньше 18 градусов, для кровли используют волнистый и плоский шифер, а также рулонные материалы для кровли;
• когда угол наклона до 30 градусов, используют обычно разновидности черепицы;
• для крыши, угол уклона которой составляет не меньше 30 градусов, используют обычно штучный материал.

Расчет уклона кровли на фото.

Проект и расчет конструкции должны учитывать, где будут расположены все элементы кровельной системы. Когда вы определили угол уклона четырехскатной крыши, нужно также рассчитать высоту конька.

Стропильная система четырехскатной кровли

Устройство кровли данного типа частных домов подразумевает осуществление расчета нужного сечения стропил. Расчет производят основываясь на нагрузки, получать которые будет ваша четырехскатная крыша.

Расчеты, а также проект конструкции должны включать ветровую нагрузку, максимально возможную массу снега зимой, угол наклона кровли.

При расчете расстояния между стропилами нужно оценить их способность выдерживать нагрузки, а также запас их прочности, который должен равняться 1,4 и больше.

Тип устройства стропильной системы зависит от особенностей постройки, а потому может быть разным.

Если в доме есть несущая стена или опоры из столбов, то обычно используют наслонные стропила, если же устройство опоры невозможно, то в таком случае делают висячие стропила.

В некоторых постройках применяют оба вида стропил одновременно.

Осуществляя чертеж и проект будущей постройки, важно не только определиться с типом стропильной системы, но также учесть дополнительные элементы крепежа, которые придадут конструкции прочность и снизят нагрузку на балки.

Видео:

Расчет нагрузок кровли

Разрабатывая чертеж и проект кровли индивидуальных домов, важно правильно рассчитать нагрузки.

Нагрузки бывают таких типов:

• постоянные – вес утепляющего материала, различных материалов отделки и изоляции, вес материалов
• для кровли и вес обрешетки;
• временные – вес снега зимой, негативное влияние ветра;
• дополнительные – различные конструкции, которые крепят к кровле.

Создавая проект и чертеж кровли вашего дома, следует придерживаться среднего значения снеговой нагрузки, которая равняется 180 кг на м.кв.

Но если угол наклона равняется 60 градусам и больше, то снеговую нагрузку не учитывают.

Что касается ветровых нагрузок, их среднее значения обычно составляет 35 кг на м.кв, но если наклон кровли меньше 30 градусов, эту поправку не учитывают.

Следует также рассчитать вес дополнительных нагрузок, в роли которых могут выступать вентиляционные камеры, баки для воды и другие конструкции, которые располагают в чердачном помещении.

Перед началом работ следует также рассчитать прочность конструкции и возможную степень деформации различных элементов крыши.

Рассчитать это можно самостоятельно, а можно воспользоваться специальными программами-калькуляторами, которые помогут вам рассчитать эти параметры.

После произведения всех расчетов можно приступать к выбору материала для устройства кровли.

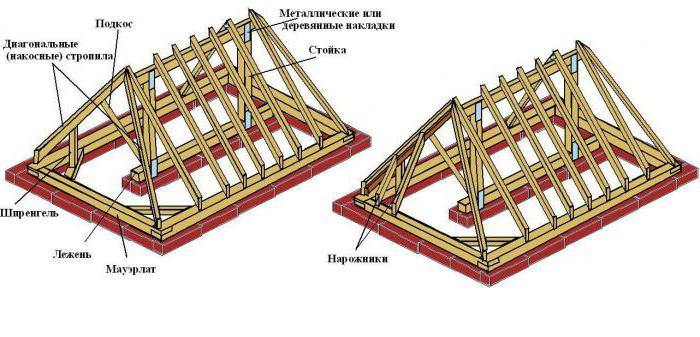

На фото ниже представлена схема строения четырехскатной крыши и название всех элементов конструкции.

Выбор материалов для возведения кровли

Когда площадь четырехскатной крыши покрывается кровельным материалом, остается очень много отходов.

Поэтому, чтобы покрыть площадь четырехскатной кровли, обычно выбирают такие кровельные материалы, элементы которых имеют небольшие размеры.

Наиболее распространенными материалами для покрытия площади кровли являются гибкая или обычная черепица, шиферный лист, ондулин, металлочерепица.

Чтобы построить крышу, которая прослужит несколько десятков лет, необходимо особое внимание уделить подбору материалов для устройства стропильной системы.

Обычно для возведения четырехскатной крыши используют пиломатериалы из дерева хвойных пород.

Не стоит пренебрегать качеством древесины, выбирайте материал без дефектов, которые могут в дальнейшем снизить качество и долговечность конструкции.

Видео:

Важным критерием для выбора пиломатериала является его влажность, которая должна составлять не более 15 – 20%.

Если этот показатель превышен, брус следует просушить перед использованием, то чтобы в процессе службы четырехскатная кровля не исказилась и не деформировалась.

Устройство стропил для крыши дома обычно осуществляют с помощью прямоугольного бруса, сечение которого для каждого отдельного случая следует рассчитать.

Чтобы построить такую конструкцию, обычно используют доски с прямоугольным сечением размером 50 на 100, 50 на 200, 100 на 150 и другие.

Если возникла необходимость, то в процессе работы можно сдваивать доски для получения нужного диаметра.

Чтобы построить четырехскатную кровлю, часто используют специальные стальные элементы, которые крепко удерживают стропила в одном положении на протяжении многих лет.

Кроме того, опоры для коньковых прогонов также часто делают металлическими.

Возведение четырехскатной крыши

Все деревянные детали для каркаса кровли обрабатывают специальным составом, который убережет дерево от пожара. В местах, где брус будет прилегать к кирпичу или камню, его нужно обвернуть в гидроизоляцию.

Начинают устройство четырехскатной кровли с укладки по периметру площади крыши здания мауэрлата.

Крепят его с помощью проволочных петель или шпилек, которые заделывают в стену или в плиты перекрытия. Далее устанавливают центральную балку, которая располагается на центральной оси дома.

Она должна опираться на плиту перекрытия или внутреннюю стену.

Чтобы конструкция была абсолютно симметрична, важно правильно рассчитать и разметить расположение диагональных стропил, а также опоры конька.

Высота конька также должна быть размечена с максимальной точностью.

Четкая симметричная разметка конструкции сделает распределение нагрузки равномерным и предотвратит искажение кровли в дальнейшем.

После того как по периметру площади крыши был установлен мауэрлат, ставят балки под коньковый прогон. Высота конька должна строго соответствовать проектным чертежам.

К коньковому брусу далее крепят диагональные балки, для чего используют брус или двойную доску.

Диагональные балки выдерживают высокую нагрузку во время службы, поэтому они должны быть установлены очень качественно.

Если длины бруса или доски не хватает, диагональные опоры делают из двух частей. Для того, чтобы место стыка не испытывало предельную нагрузку, под него устанавливают опорный брус.

Наиболее жесткой можно сделать конструкцию, если расположить стык с опорой на таком расстоянии, которое равно четвертой части длины стропильной балки от ее верхнего края, который присоединяют к коньку.

Лучше всего устройство диагональных стропил осуществить с помощью сборных ног для стропил, которые удобно монтировать. Процесс установки диагональных стропил вы можете посмотреть на видео.

Видео:

Далее происходит установка стропил для обрешетки.

Устройство данной крыши подразумевает установку не только стропил полной длины, которые соединяют с коньком, но и таких, которые крепятся к диагональным балкам – нарожников.

Чем ближе к углу дома, тем короче нарожники.

Расстояние между стропилами определяется еще в процессе разработки проекта крыши, но следует учитывать, что каждый скат должен иметь как минимум три центральных стропильных балки.

Для придания конструкции максимальной жесткости в необходимых местах крепят опоры, раскосы и затяжки. Схему крепления стропил можно видеть на фото.

Завершающим этапом устройства крыши является монтаж обрешетки стропил. Обычно для обрешетки используют брус размером 50 на 50 мм. Шаг обрешетки зависит от того, какой материал кровли вы выбрали.

Далее по всей площади закрепляют гидроизоляцию и материал кровли, а изнутри по всей площади крепят пароизоляцию и утеплитель.

Если площадь чердачного помещения будет использоваться в качестве жилой комнаты, то следует установить также вентиляцию.

Далее площадь четырехскатной крыши покрывают кровельным материалом, для чего его крепят саморезами к обрешетке. Затем устанавливают конек, который перекрывает расстояние между скатами.

На сегодняшний день все производители кровельных материалов предлагают также коньковые детали тех же фактур и цветов.

На четырехскатную крышу устанавливают основной конек, и коньки, которые прикрывают зазоры между основными скатами и вальмами.

Завершают монтаж четырехскатной крыши установкой карнизов и водосточных желобов. Весь процесс показан на видео.

Видео:

Четырехскатная крыша дома своими руками: расчет +Фото и Видео с мансардой и эркером

Друзья надеемся, что эта информация вам действительно будет интересной и полезной! Люди, затеявшие строительство какого либо строения, должны иметь понятие что для чего нужно, из каких деталей состоит строение, какие материалы им понадобятся и сколько стоит тот или иной материал.До начала строительства нужно разработать план строения и указать все параметры. Рассмотрим, одну из важных деталей строения и это будет  четырехскатная крыша и её стропильная система.

Конструкция четырехскатной крыши

Есть несколько видов крыш, наиболее эстетичной и долговечной является четырехскатная крыша.

Такая крыша устоит перед сильными ветрами, снегопадами и сильными ливнями. Четырёхскатная крыша по конструкции может быть не сложной и имеет некоторые элементы.

Отличается четырёхскатная крыша от двускатной крыши внешними данными и по конструкции. По конструкции четырёхскатная несколько сложнее, но для небольших строений вы ее сможете возвести самостоятельно.

Стандартная вальмовая крыша имеет трапециевидные скаты и треугольные скаты.

Полу вальмовая — два трапециевидных ската, два срезанных вальмовых. Данная конструкция дает возможность оборудовать в чердачном помещении мансарду с большими окнами.

Шатровая крыша имеет отличие от вальмовой крыши.

Сложная четырёхскатная имеет чердачные окна, ендовы.

Строительство данной крыши под силу только профессионалам, либо взять проект с расчетами материалов.

Четырёхскатная крыша включает те же детали что и двускатная крыша, но из-за некоторой сложности конструкции для ее строительства необходимы дополнительные детали каркаса.

Детали четырёхскатной крыши:

Мауэрлат — это помещенный на верхнюю часть основных стен брус;

Лежни – это опорные брусья, которые расположены внутри и уложены на несущие стены;

Стропила – это диагональные, накосные или боковые брусья;

Шпренгели и стойки – это опоры, которые подпирают стропильную конструкцию;

Прогон или коньковый брус — это горизонтальная подпорка для стропил, находящиеся сверху крыши;

Ригели и затяжки – это горизонтальные детали, которые соединяют боковые стропила;

Нарожники – детали, которые помещены на диагональные стропила;

Ветровые балки и подкосы – это распорки, которые увеличивают прочность крыши;

Кобылки – это доски, которые образуют нужный свес крыши.

От конструкции крыши зависит, какие детали могут использоваться при строительстве, например, карнизы над окнами или крыльцом, обрешётка.

Перед началом строительства необходимо произвести расчёты количества сырья, так же определится, какой будет крыша размером и формой, затем сделать чертёж.

Технология возведения.

Для распределения нагрузки стропильной системы и внешних факторов, на основные стены укладывают мауэрлат и лежни.

Для них используют брус сечением 100×150 мм или 150×120 мм, в некоторых случаях укладывают железобетонные балки.

• • Кладут брус на стены и присоединяют его при помощи специальных шпилек, эти шпильки встраивают ещё на стадии строительства стен, при строительстве деревянного дома опорой служит верхний венец.
  • Гидроизоляцию выполняют из рубероида, его укладывают по среди мауэрлата и стены.
  • На несущие перегородки укладывают лежни, на них в следствие установят опорные стойки. Стойки ставят на усиленные балки перекрытий, если внутренние перегородки строения отсутствуют.
  • Из досок сечением 50×200 изготавливают перекрытия, а из бруса сечением 100×200 мм или из двух досок выполняют балку, на которую ставят стойку, так как она несёт на себе повышенную нагрузку.
  • Опорные стойки ставят на балки перекрытий или лежни, их выравнивают при помощи отвеса, или водяного уровня, затем закрепляют на время подпорками из досок.
  • Стойки закрепляют к лежню или перекрытию уголком или металлическими накладками. В случае вальмовой крыши стойки устанавливают по центру в ряд. Шаг между ними должен составлять не больше двух метров. При строительстве шатровой крыши стойки устанавливают по диагональной линии от угла на одинаковом расстоянии. Высота стоек определяется проектом крыши.
  • Прогоны кладут на стойки. При строительстве вальмовой крыши простой конструкции —  это коньковый прогон, он уложен на стойки и формирует конёк крыши. В случае строительства шатровой крыши прогоны кладут на стойки в виде прямоугольника и крепят их на уголок саморезами.

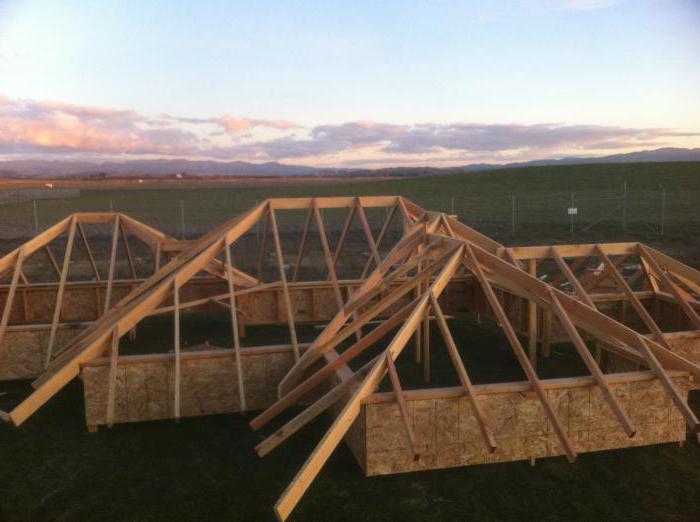

Монтаж стропильной группы и обрешетки

На обычной вальмой крыше боковые стропила ставят так же, как насланные стропила на двускатной крыше.

К коньковому брусу в месте, где находится крайняя стойка, прикладывают доску шириной идентичной ширине доски стропил (150 мм) и по ней делают шаблон.

• На заготовке размечают верхнюю отметку и выпиливают.
• Затем заготовку прикладывают к коньку и отмечают нижний запил, он будет опираться на мауэрлат.
• В местах, где установлены боковые стропила, прикладывают шаблон к коньковому прогону, для подгонки каждого стропила.
• Подходящие по шаблону и размеченные стропила выпиливают. Готовые стропила устанавливают на коньковый прогон и мауэрлат и прикрепляют.

Расстояние между стропилами должно составлять от 0,5 до 1.5 м.

Из двух соединённых досок делают диагональные стропила, так они несут на себе повышенную нагрузку. Заготовку для диагональных стропил выполняют вышеприведённым способом.

Запилы на досках для диагональных стропил необходимо сделать под углом в 45 градусов к плоскости доски, так как снизу они опираются на угол мауэрлата, а сверху на стойку. Нарожниками заполняют пролёты между диагональными стропилами на вальмовых скатах.

• Нарожники размещают с расстоянием равным расстоянию между стропилами. Они опираются сверху на диагональное стропило, а снизу на мауэрлат. Для их изготовления берут не толстые доски так они, не несут на себе особой нагрузки.
• Шпренгели — вертикальные опоры их устанавливают для разгрузки нижней четверти диагональных стропил. Такие стойки устанавливают идентично коньковым стойкам.
• Подкосы устанавливают под боковые стропила, их упирают снизу в балку перекрытия или лежень, а сверху к горизонту под углом в 45 градусов в стропильную ногу.

Делаем обрешётку

Перекрывать четырёхскатную крышу, возможно, любым доступным материалом.

При перекрытии сложных крышЧ мягкую кровлю, в таком случае необходимо сделать обрешётку из фанеры.

От планировки дома и других факторов, зависит утепление крыши должно быть произведено согласно правилам

. Строительство четырёхскатной крыши дело не лёгкое, но если вы обладаете столярным мастерством, необходимыми навыками, инструментами и парой друзей, которые готовы прийти вам на помощь эта задача будет вам по силу.

Для своего строения вы можете выбрать другой вид крыши, а четырёхскатная крыша идеально подойдёт для большого дома.

Но прежде чем начать любое строительство, вам нужно будет опередить, что точно вы хотите построить и каким должно быть строение, выделить средства и определить примерное время для строительства.

Главное иметь силы, желание и средства. Желаем вам удачи и вдохновения!

Четырехскатная крыша дома своими руками

Четырёхскатные крыши становятся более востребованными с каждым годом, что обусловлено условиями проектирования достаточно больших по размерам сооружений. Такая кровля выглядит более компактно и аккуратно по сравнению с классическими вариантами двухскатных кровель. Кроме того, есть возможность выполнить не только стандартную конструкцию такой крыши, но и разнообразить кровлю различными элементами, представленными чаще всего мансардными и слуховыми окнами.

[contents]

Варианты четырёхскатных крыш

Четырёхскатные кровли отличаются достаточным видовым разнообразием, что позволяет выполнить следующие типы конструкций:

• вальмовая кровля. Характеризуется двумя плоскостями трапециевидной формы в совокупности с парой треугольных скатов. Конструкция отличается отсутствием фронтонов, а для устройства мансардных или слуховых окон используются кровельные скаты.

• полувальмовая кровля. Основное отличие заключается в необычной конструкции вальм, которые состоят из двух частей. Нижний трапециевидный сегмент сочетается с верхней треугольной частью.

• шатровая кровля. Название данной конструкции обусловлено стыкованием всех четырёх скатов треугольного формы в одной верхней точке с образованием четырёхугольной пирамиды с основанием из квадрата или прямоугольника. Характерно полное отсутствие фронтонов. Устройство четырёхскатных кровель обусловлено наличием довольно сложной стропильной системы, что требует выполнения подробных чертежей и тщательного планирования.

Особенности проектирования

Для создания грамотного проекта крыши необходимо учитывать любые возможные нагрузки, которые будет испытывать будущая стропильная система.

Проектная документация должна содержать:

• основные чертежи стропильной системы и главных узлов, в местах соединения стропил с мауэрлатом и коньком, а также особенности расположения обрешётки;

• технологические особенности кровельного пирога и других кровельных элементов.

Чертеж четырехскатной вальмовой крыши

Основа детально выполненного проекта позволяет легко выполнить все расчёты необходимого количества материалов для стропильной системы и кровельного пирога.

Расчёт нагрузки

К основным расчётным единицам относятся:

• масса необходимого кровельного материала;

• масса всех слоев выполняемого кровельного пирога, включая паро- и гидроизоляцию, а также количество утеплителя;

• ветровая нагрузка, рассчитываемая с условием региональных особенностей и кровельного уклона;

• показатели интенсивности и количества осадков летом;

• снеговая нагрузка, характерная для региона строительства;

• вес, обслуживающих кровельное покрытие, людей;

• габариты и масса дополнительного оборудования, предполагаемого к установке на поверхности крыши.

Проведение расчета размеров элементов четырехскатной крыши

Полученные параметры и показатель кровельного уклона ложатся в основу расчётов длины и сечения стропильной системы и способствуют грамотному подбору кровельного материала.

Устройство стропильной системы

Процесс устройства четырёхскатных крыш основывается на использовании накосных или диагональных стропил, которые располагаются по направлению к углам сооружения. Следует учитывать, что такая конструкция подвержена более значительной нагрузке, что требует для выполнения стропил из двойного типа брусов.

Достаточно значительная длина предполагает использование соединений, которые при высоких нагрузках могут подвергаться проседанию. Именно по этой причине под соединительные элементы требуется устанавливать прочные стойки-опоры.

Конструкция стропильной системы четырёхскатной крыши требует использования нарожников или коротких стропил, упирающихся верхней частью в накосные стропила. Для закрепления выбираются несколько разных точек, способствующих максимально равномерному распределению нагрузки от нарожников.

В процессе создания четырёхскатной кровли участвуют помимо стандартных элементов дополнительные каркасные составляющие. Все компоненты такой крыши составляют единую систему, объединяющую:

• лежни, являющиеся внутренними опорными брусьями, уложенными поверх несущих стен или колон;

• боковые стропила, образующие трапециевидные скаты кровли;

• диагональный или накосный тип стропил;

• вертикальный тип опор, представленный стойками и шпренгелями, которые способствуют поддержанию стропильной системы;

• прогон или брус коньковый, являющийся горизонтальной опорой для стропильной системы вверху кровельной конструкции. Укладывается поверх стоек и закрепляется. Для шатровой кровли нет необходимости монтировать коньковый брус;

• горизонтальные затяжки или ригели для соединения боковых стропил, которые без установки таких элементов могут разъехаться в разные стороны;

• кровельные нарожники, монтируемые поверх диагональных стропил для образования скатного каркаса;

• ветровые типы балок и подкосные распорки, способствующие увеличению прочности кровли и позволяющие противостоять большинству нагрузок;

• кобылки для создания необходимого кровельного свеса, которые закрепляются в нижнем сегменте стропильных ног.

Пошаговая технология возведения своими руками

Монтажные работы выполняются непосредственно после разработки проекта и приобретения всех необходимых в соответствии с расчётами материалов.

На начальном этапе устанавливается мауэрлат, который закрепляется на стенах здания. При укладке необходимо выдерживать расстояние от края наружной стены в пять сантиметров. Чаще всего для крепления мауэрлата используется анкерный вариант.

Следующий этап предполагает выполнение качественной разметки с последующим монтажом стоек и установлением конькового бруса. В процессе выполняемых работ необходимо использовать отвес. Для закрепления стоек требуется применять специальные укосины.

Далее выполняется установка накосных стропил, при монтаже которых учитывается размер будущего свеса. В стандартных условиях длина свеса составляет от пятидесяти сантиметров до метра. Оптимальный размер — шестьдесят сантиметров.

Правильный монтаж диагональных стропил должен выполняться в соответствии со следующими правилами:

• накосные стропила крепятся на мауэрлат с закреплением укороченных стропил или нарожников;

• передача нагрузок с накосных стропил распределяется шпренгельными фермами;

• в качестве опоры шпренгельных ферм используются дополнительные затяжки, монтируемые на балки продольного или поперечного типов;

• в соответствии с проектной документацией устанавливаются затяжки, ригели, стойки и подкосы, которые призваны увеличить жёсткость конструкции;

• крепление диагональных стропил вверху выполняется на коньковый прогон, опирающийся на продольный тип балки;

• следует обязательно использовать специальный вид врезок и врубок, дополненных посредством металлических крепёжных элементов, что позволит обеспечить связь нижних стропильных концов и мауэрлата;

• установка рядовых стропил с шагом, соответствующим расчётным нагрузкам, производится сразу после монтажа диагональных стропил;

• накосные стропила связываются посредством горизонтальных ригелей из досок сечением 120 х 40 миллиметров;

• накосные стропила повышают сопротивление вальмовых скатов при значительных ветровых нагрузках;

• наличие в проекте эркера требует установки подстропильных балок из сращённых обрезных досок или бруса.

Следующий этап монтажа заключается в установке нарожников и боковых стропилин, которые должны быть расположены в одной плоскости. В результате этих работ формируются боковые кровельные скаты. Следует внимательно следить за обеспечением параллельности всех устанавливаемых стропильных ног, нарожников и боковых элементов.

После окончания монтажа конструкции всей стропильной системы необходимо выполнить качественную обрешётку для которой используются бруски с сечением в сорок или пятьдесят миллиметров. Далее следует стандартное выполнение подходящего кровельного пирога, поверх которого монтируется выбранный кровельный материал.

Подробнее о возведении крыши узнаете из видео.

Подводим итоги

Четырёхскатная крыша является наиболее надёжным и экономичным вариантом кровельного устройства при отсутствии необходимости в чердачном помещении.

Отсутствие несущих элементов в виде жёстких фронтонов требует обеспечения надёжности конструкции в соответствии с расчётами и проектом.

Четырёхскатные крыши относятся к категории популярных и востребованных кровельных конструкций, что обусловлено простотой монтажа и минимизацией расходов на строительные материалы для возведения стен.

Четырехскатная крыша для беседки: конструкция и этапы монтажа

После хозяйственных и жилых построек начинающие дачники и владельцы частного дома стремятся своими руками обустроить комфортную зону отдыха на приусадебном участке. Так как у большинства россиян процесс восстановления сил после трудовой недели связан с веселыми застольями, жаркой шашлыков на открытом воздухе, ни один двор не может обойтись без красивой беседки. Она создает приятную тень в жаркие дни и защищает от дождя и ветра в непогоду.

Содержание статьи

Если сделать своим руками дом достаточно сложно, то самостоятельная установка беседки под силу даже начинающему строителю, не имеющему практического опыта. Лучший вариант для неопытных мастеров – сооружения квадратной или прямоугольной формы, которым подойдет четырехскатная крыша, делающая незамысловатую конструкцию оригинальной.

Внешний вид и эксплуатационные характеристики

Четырёхскатной крышей для беседки называют крышу, состоящую из четырех скатов. Для сооружений разной геометрии можно сделать различные виды кровли своими руками:

• Беседки квадратной формы предполагают сооружение четырехскатной шатровой крыши. Она состоит из четырех треугольных скатов, равных по размеру, которые сходятся в одной точке, без образования конька.



• Беседки, имеющие основу в виде прямоугольника, гармонично сочетаются с четырёхскатной крышей вальмового типа. Она состоит из двух скатов трапециевидной формы и двух торцовых в форме треугольника. В верхней части крыши находится конек, располагающийся вдоль длиной стороны прямоугольника.

Конструкция четырехскатной крыши сложнее и дороже, чем, к примеру, двухскатной, однако затраты на ее строительство своими руками окупят себя, потому что:

1. Она эффективнее защищает от дождевой воды, отводя потоки за счет большего количества скатов.
2. Большие свесе четырехскатной крыши долго сохраняют тепло, аккумулированное за солнечны день, что очень полезно для долгих вечерних посиделок.
3. Скаты вальмовой крыши великолепно защищают от назойливых солнечных лучей, при этом оставляя возможность наслаждаться красивым видом на окрестности.
4. Надежность и жесткость конструкции вальмовой и шатровой крыши не утруждают домовладельцев обслуживанием и текущим ремонтом. Ее даже не придется очищать от снега зимой, так как он соскальзывает, не задерживаясь на поверхности крыши.
5. Четырехскатная кровля дает возможность строительства своими руками. Так как беседка – небольшой по площади строение, перекрыть его можно самостоятельно силами двух человек.
6. Доступная цена на необходимые строительные материалы делает четырехскатную кровлю весьма недорогим решением для беседки.

Выбор и подготовка строительных материалов

В ходе строительства своими руками четырехскатной крыши для беседки потребуется древесина для монтажа стропильной системы, пленка для гидроизоляции, кровельный материал и крепежные элементы. Необходимо приобрести:

• Брус сечением 100х100 мм или 150х150 мм, который используют для изготовления мауэрлата. Выбирают ровный, прочный брусок, без трещин, следов плесени и гнили. Такой же материал необходим для вертикальных стоек и затяжек.
• Доски сечением 50х150 мм и 100х150 мм для изготовления стропильных ног. Учитывайте, что длина диагональных стропил больше рядовых и может превышать размеры стандартных пиломатериалов. Опытные мастера рекомендуют диагональные стропила изготавливать из досок вдвое большей толщины, чем рядовые. Для этого можно либо закупить большего сечения или срастить две стандартные доски.
• Необрезная доска 30х100 мм или 40х100 мм для монтажа обрешетки. Так как обрешетку закроет кровельный материал, подойдут пиломатериалы второго или даже третьего сорта.
• Рейки 30х30 мм, которые используют в качестве контр-обрешетки.
• Ветровая и карнизная доска.

Так как дерево относится к материалам природного происхождения, оно подвержено воздействию бактерий и влажности. Эти неблагоприятные факторы ухудшают состояние стропильной системы, снижая срок службы и приводя к обрушению. Однако антисептическая обработка защитит древесину. Четырехскатная крыша для беседки, которую планируют оборудовать мангалом или жаровней, обрабатывается антипиренами в качестве профилактики возгораний.

Конструкция стропильной системы

Чтобы сделать четырехскатную крышу для беседки обязательно проводят расчет угла наклона скатов, высоты конька и нагрузки для подбора сечения стропил. Основываясь на полученных результатах составляют чертеж, отражающий размеры и взаимной расположения элементов стропильной системы, которая состоит из:

1. Мауэрлата, бруса сечением 100х100 или 150х150 мм, который выполняет функции опоры и распределения веса четырехскатной крыши. В беседках эта задача ложится на верхнюю обвязку.
2. Рядовых стропильных ног, верхней частью опирающихся на коньковый прогон, а нижней – на мауэрлат. Шаг между ними 60-120 см, но не менее 3 единиц с каждой стороны.
3. Диагональных стропил, расходящихся от конька к углам беседки
4. Нарожников, которые сверху прикрепляют к диагональным стропила, а снизу к мауэрлату. Они формируют вальмовый скат, расстояние между ними не должно превышать 60-80 см.
5. Конькового прогона, бруса, соединяющего верхушки вертикальных стоек. К коньковому прогону крепят рядовые стропильные ноги.
6. Стоек, вертикальных опор, устанавливаемых на затяжки. Стойки служат опорой для конькового прогона, распределяя и передавая вес к несущим столбам, фундаменту.
7. Затяжек, горизонтальных перемычек между стропильными парами, снижающих распирающую нагрузку на стены беседки.
8. Обрешетки, которая необходима для настила кровельного покрытия.

Этапы сборки

После завершения монтажа своими руками каркаса беседки и настила пола, переходят к устройству четырехскатной крыши, действуя согласно плану:

1. Верхнюю обвязку каркаса усиливают доской, можно даже в два слоя, нахлестывая друг на друга. Вдоль длинной стороны сооружения к обвязке на металлические уголки крепят балку-затяжку.



2. Отступая от середины затяжки по 50 см, устанавливают две стойки высотой 100 см. Чтобы во время монтажа стойки сохраняли вертикальное положения, конструкцию укрепляют временными подкосами. Затем верхушки стоек соединяют коньковым прогоном.
3. Устанавливают рядовые стропильные ноги. Так как в нашем примере коньковый прогон составляет всего 1 м, монтируют по два стропила с каждой стороны, по его краям. То есть шаг между ними составит также 1 м.





4. Закрепляют диагональные стропила. Гвоздями приколачивают ноги к коньку, предварительно сделав запилы так, чтобы диагональные стропила продолжали коньковый прогон. Между маурлатом и стропилами нужно сделать подвижным креплением – ползуном.
5. Устанавливают нарожники. Одной стороной их крепят к диагональным стропилам гвоздями или металлическими накладками, а другой к верхней обвязке беседки. Шаг между ними закладывают 60-70 см.
6. Полосы гидроизолирующей пленки фиксируют степлером на стропила, нахлестывая одну на другую на 10-15 см. Вдоль стропильных ног гидроизоляцию закрепляют рейками контр-обрешетки.



7. Настилают сплошную обрешетку, приколачивая пятнадцати миллиметровую ОСБ на гвозди.
8. Выполняют раскрой кровельного материала и фиксируют его на оцинкованные саморезы или гвозди с каучуковой шляпкой, стыки обрабатывают герметиком.

После сооружения своими руками четырехскатной крыши, беседка практически готова к использованию. Остается лишь установить мебель, добавить текстиль, другие декоративные элементы и позвать гостей!

Видео-инструкция

Четырехскатная крыша своими руками, чертежи :: SYL.ru

Если вам предстоит выбрать разновидность крыши, то важно учесть ее архитектурное оформление и функциональность. Существует множество разновидностей кровельных систем, в том числе четырехскатные крыши. Такие конструкции занимают не последнее место. Однако если вы хотите завершить работу в более короткие сроки и сильно не утруждать себя процессом, то лучше всего выбрать односкатную или двускатную крышу.

Разновидности четырехскатных крыш

Если вами будет выстраиваться четырехскатная крыша, то важно знать о разновидностях таких конструкций: они могут быть вальмовыми, полувальмовыми и шатровыми. Что касается вальмовой крыши, то она обладает четырьмя скатами, два из них имеют вид плоскости в форме трапеции, тогда как два других обладают треугольной формой. Именно треугольные скаты и носят название вальм. Подобная конструкция лишена фронтона, тогда как слуховые или мансардные окна устраиваются на скатах.

Полувальмовые конструкции представляют собой системы, где вальмы обладают ломаной плоскостью, они состоят из верхнего треугольника и трапеции.

Шатровые системы

Последняя разновидность — это шатровые крыши. Система имеет в составе четыре плоскости в виде треугольников, которые сходятся в одной верхней точке. В конечном итоге образуется четырехугольная пирамида, в основе которой — квадрат или прямоугольник. Фронтона на таких системах тоже нет. Если вами будет выстраиваться четырехскатная крыша, то для упрощения работы не стоит выбирать вальмовые системы, так как стропила в этом случае установить очень сложно.

Проектирование четырехскатной конструкции

Четырехскатная крыша должна выстраиваться по проекту, в котором будут учтены возможные нагрузки на стропильную систему. Среди них можно выделить массу укрывного финишного материала, вес элементов кровельного пирога по типу пароизоляции, утеплителя и гидроизоляции. Важно учесть и снеговую нагрузку, объем летних осадков, а также воздействие ветра. Необходимо помнить о том, что обслуживание крыши будет требовать необходимости передвижения по поверхности, эта нагрузка тоже должно быть учтена. Оказывают влияние на систему и элементы, которые устанавливаются на крыше. Это могут быть трапы, аэраторы, лестницы, окна, а также зенитные фонари. Помимо прочего, важно учесть уклон скатов. От этих параметров зависит сечение стропил и их длина.

Стоит учесть ту особенность, что именно от угла наклона скатов будет зависеть и выбор укрывного материала. Если четырехскатная крыша обладает наклоном от 5 до 18 градусов, что касается плоских систем, то необходимо применять рулонное покрытие. Если речь идет о более крутых скатах, уклон которых варьируется в пределах от 30 до 60 градусов, то следует использовать кровельные покрытия по типу черепицы, металлочерепицы, асбестоцементных листов или профлиста.

Влияние на стропильную систему

Когда выстраивается четырехскатная крыша своими руками, необходимо учесть, что на систему будут воздействовать не только временные, но и постоянные нагрузки. К последним относятся кровельный материал, стропильная система и теплоизоляция.

Среди временных нагрузок можно выделить снег, вес оборудования, ветер, вес мастеров, которые будут производить обслуживание. Если уклон крыши меньше 60 градусов, то нагрузка от снега должна быть равна 180 килограммам на квадратный метр. Однако в разное время этот показатель может увеличиваться до 400 килограмм на квадратный метр. Когда выстраивается четырехскатная крыша своими руками, уклон которой превышает 70 градусов, то нагрузка, которая могла бы оказываться снегом, не учитывается. А вот что касается ветровой нагрузки, то для описанных областей она составляет 35 кг на квадратный метр. Если система обладает уклоном меньше 30 градусов, то условно считается, что сила ветра не будет оказывать влияния. Вес укрывного финишного материала необходимо определить методом умножения удельного веса материала на площадь кровли. Вес сопутствующего оборудования высчитывается в каждом случае отдельно.

Стропильная система

Система четырехскатной крыши, как правило, имеет стропильную конструкцию, в основе которой — древесина хвойных пород. Необходимо брать материал, который обладает влажностью в пределах 20-25 процентов. Все деревянные составляющие до начала проведения строительства необходимо обработать антипиренами и антисептическими составами. Для изготовления стропил необходимо использовать обрезную доску, толщина которой равна 5 сантиметрам. Тогда как ширина может изменяться в пределах от 15 до 25 сантиметров. Можно использовать прямоугольный брус, который отвечает рассчитанным предварительно нагрузкам. Для того чтобы усилить стропила, нужно осуществить соединение двух досок. Помимо стропил в конструкцию необходимо включить подкосы, шпренгели, ригели, затяжки, а также другие конструктивные детали, которые призваны обеспечивать прочность и жесткость всей системы.

Установка стропильной системы

Если вам необходима четырехскатная стропильная крыша, то начинать работы необходимо с монтажа стропильной системы. Помимо прочего, предстоит использовать опорный брус, который укладывается на стены, он называется мауэрлатом. Его располагают горизонтально, проверяя положение с помощью строительного уровня, это позволит исключить дальнейшее нарушение геометрии крыши. После монтажа мауэрлата следует осуществлять монтаж потолочных балок. При наличии в стенах дома древесины стропила могут крепиться к верхнему венцу постройки. Дома с четырехскатной крышей выстраиваются с учетом одной из множества особенностей. Она заключается в правильном монтаже диагональных стропил. Они имеют вид конькового бруса, который на концах раздваивается и упирается в угол стен, сходящихся под углом.

Рекомендации по обустройству стропильной системы

Когда устанавливаются диагональные стропила, их необходимо укрепить не только к мауэрлату, но еще и с помощью нарожников. Эти элементы выступают в качестве укороченных стропильных ног и выполняют функцию, которая заключается в поддержке накосных стропил. Если предстоит работать со значительной площадью крыши, то нужно смонтировать шпренгельные фермы, именно они станут принимать на себя определенную часть нагрузки, которая оказывается накосными стропилами. При монтаже шпренгельных ферм необходимо установить затяжки, на которые они будут опираться. В некоторых случаях их фиксируют на имеющиеся интервальные балки. Помимо прочего, необходимо будет установить подкосы, стойки, ригели, затяжки — они станут создавать жесткий каркас и примут на себя долю нагрузки от стропил.

Нюансы проведения работ

Чертеж четырехскатной крыши, который представлен в статье, поможет вам разобраться в технологии. Диагональные стропила должны быть укреплены к коньковому прогону сверху, последний элемент опирается на продольную балку перекрытия. Нижние концы накосных стропил сопрягаются с мауэрлатом с помощью трубок и врезок, которые дополнены стальными крепежными элементами.

После того как вам удастся выставить и зафиксировать диагональные стропила, можно начинать установку рядовых стропил. Шаг между ними должен быть определен методом прогнозирования предполагаемых нагрузок, а также вида укрывного материала. Однако, как правило, он не превышает 70 сантиметров. Накосные стропила должны быть связаны между собой в верхней части с помощью горизонтальной стяжки. Она называется ригелем. Выполнить этот элемент можно из доски, сечение которой равно 12х4 сантиметра. Расположить ее нужно на расстоянии 1 метр от верхнего коньках. Ригели призваны улучшить сопротивление ветровым нагрузкам вальмового ската.

Важно внимательно относиться к узлам сопряжения стропильных ног и мауэрлата. Это главные точки, которые отвечают за надежность системы. Свес должен быть отрегулирован длиной диагональных стропил, поэтому их удлиняют и фиксируют между собой. Это верно, если длины стропильных досок оказалось недостаточно.

Стропила основных скатов

Расчет четырехскатной крыши выполнить самостоятельно довольно сложно. По той причине, что от этого будет зависеть безопасность эксплуатации системы, предпочтительнее доверить проведения данных работ специалистам. А вот строительство самой крыши можно произвести самостоятельно. Важно помнить о том, что монтаж начинается с установки стропильных рам. Для этого можно использовать висячие или наслонные стропила, однако последние считаются более предпочтительными. Это обусловлено тем, что на коньковую часть передается основная нагрузка от ската. Визуально крыша будет смотреться эстетичнее, если углы наклона, что касается и основных скатов, будут одинаковыми. По этой причине первая стропильная пара должна располагаться на определенном расстоянии от угла мауэрлата. Рассчитать данное расстояние можно просто: для этого определяется размер вальмовой стороны, от угла до угла обвязки. Затем полученная цифра должна быть разделена на 2, а имеющуюся величину необходимо отложить от угла по большей стороне. Отмеченная точка и будет местом монтажа первой стропильной рамы. В этом случае удастся добиться желаемого, таким образом, скат получится с одинаковыми углами.

Как избежать ошибок

Если площадь четырехскатной крыши оказалась внушительной, то работы будет произвести гораздо сложнее. Однако при этом лучше использовать конструкцию, которая обладает коньковым брусом. Если центральная несущая перегородка отсутствует, то поперёк несущих балок нужно установить центральный брус. Лучше если он будет спаренным. Между частями нужно ставить расстояние, которое эквивалентно ширине стропильной ноги. На эту балку следует устанавливать стойки, на последних и будет удерживаться коньковый брус.

Заключение

Кровля четырехскатной крыши производится на последнем этапе, однако до этого момента необходимо будет установить угловые стропила. Они должны оказаться больше по сечению, чем рядовые составляющие. Заготовка для угловой части должна быть в 1,5 раза больше по сравнению с обычными стропилами. Такого запаса будет вполне достаточно. Важно не пренебрегать требованиями к сечению, так как это чревато негативными и даже опасными последствиями. Именно поэтому расчет рекомендуется доверить профессионалам.
