Коптильня своими руками чертежи и фото – холодная, горячая. Схемы и чертежи

8 идей с инструкцией (+фото).

Значительно расширить рацион семьи качественными продуктами вы сможете, построив на приусадебном участке стационарную или переносную коптильню. Перед началом работ желательно тщательно проанализировать свои возможности, уровень мастерства и изучить материалы о том, как сделать коптильню своими руками быстро и качественно.

Содержание этой статьи

Делаем коптильню холодного копчения

Вариантов изготовления конструкции для холодного копчения есть много. Мы решили предоставить вам пошаговую инструкцию по изготовлению коптильни из полиэтиленовой пленки.

  • Шаг №1. Купите 2 метра самой плотной пленки. Обычно такую пленку используют для парников. Рукав пленки с одной стороны следует зашить. В итоге получится мешок.
  • Шаг №2. Для сооружения коптильни нужна небольшая ровная площадка размером в 1 квадратный метр. По углам площадки вбивают колья высотой в 2 м. Вверху колья между собой соединяют поперечинами. Конструкция должна быть устойчивой.
  • Шаг №3. Противоположные колья соединяют между собой диагональными прутами в 2—3 ряда.
    коптильня холодного копчения своими руками
  • Шаг №4. Подготовленную к копчению рыбу развешивают на прутах. Тушки рыбы не должны соприкасаться между собой.
  • Шаг №5. Натягивают подготовленный мешок на конструкцию до середины. На площадку высыпают половину ведра горящих углей и кладут сверху зеленую траву.
  • Шаг №6. Опускают пленку до земли и хорошо прижимают, чтобы коптильня получилась герметичной. Коптильня холодного копчения своими руками готова и для этого понадобился минимальный уровень затрат.

Если есть необходимость, добавляют свежей травы, чтобы внутри коптильни был густой дым. Через 3 часа мешок снять и проветрить рыбу. Крупные тушки рыбы необходимо прокоптить на следующий день еще раз.

По данной теме есть похожая статья - Барбекю своими руками из кирпича и из металла.

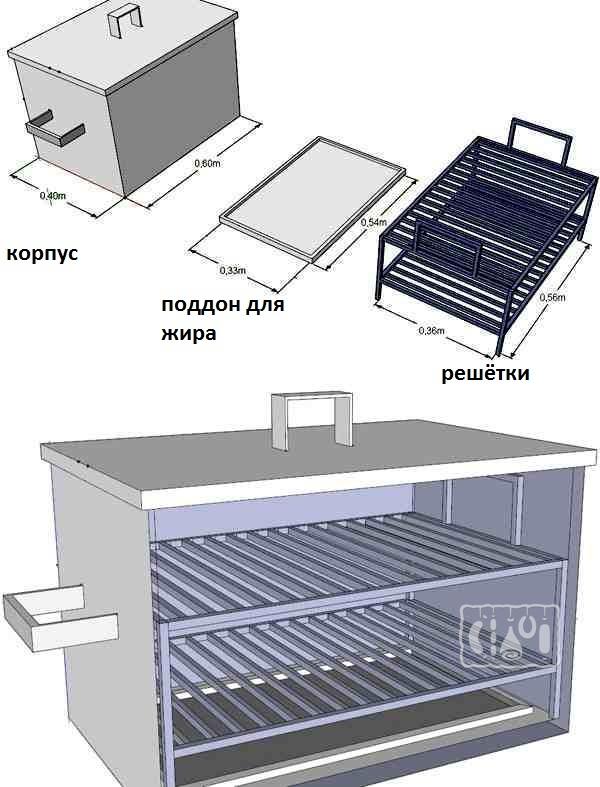

Мастерим коптильню горячего копчения

В нашей статье мы рассмотрим вариант изготовления конструкции для горячего копчения из металлических листов. Для работы понадобится:

  • Два металлических листа размером в 61 см на 156,5 см и толщиной в 2 мм.
  • Болгарка.
  • Сварочный аппарат.
  • Столярный угол, метр.
  • Тонкая арматура.

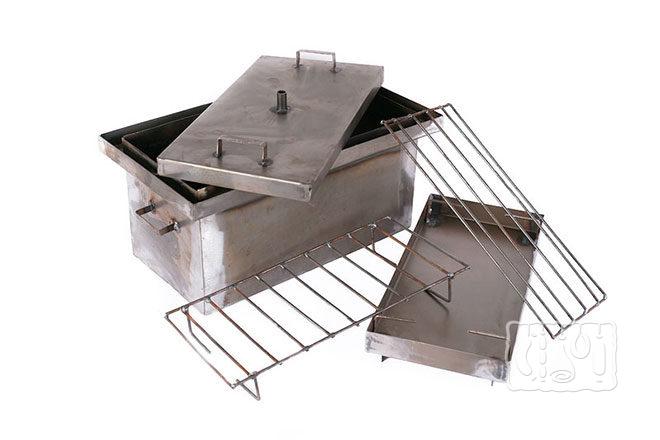

коптильня горячего копчения своими руками

Пошаговая инструкция

  • Шаг №1. Один лист металла разделить на четыре части. Чтобы получить коптилку квадратного сечения, детали сделать одинаковыми. Для разрезания листа использовать болгарку.
  • Шаг №2. Сделать капельную сварку двух листов и с помощью столярного угла добиться соединения двух плоскостей под углом в 90 градусов. Продолжить сварку остальных сторон.
  • Шаг №3. Для достижения герметичности конструкции аккуратно проварить внутренние швы.
  • Шаг №4. Вырезать из второго листа дно коптилки и приварить его прочно к готовому коробу.
  • Шаг №5. Наступило время изготовления крышки. Нарезать болгаркой четыре полоски листа нержавейки размером немного больше чем наружный размер короба. Приварить крышку. После выполнения всех манипуляций должна получиться глубокая крышка, легко надевающаяся на корпус коптильни.
  • Шаг №6. Домашняя коптильня практически готова. Для полного завершения работы необходимо приварить два уровня стержней и удобные ручки. В нижней части коптильни приварить стержни для установки поддона, собирающего сок и жир. Верхний ряд прутьев нужен для крюков с салом, мясом или рыбой.
Как сделать коптильню горячего копчения своими руками, видео:

Коптильня горячего копчения своими руками готова к эксплуатации. В такой конструкции хорошо коптить сало, рыбу, мясо. В качестве теплогенератора используется электроплитка. Для получения более высокой температуры лучше разжигать костер.

iconВажно! Размеры коптильни могут быть другими. Основное требование — герметичность камеры копчения.

Чтобы изготовить коптилку в домашних условиях, делайте предварительно чертежи будущей конструкции. Так вы сможете точно рассчитать необходимое количество материалов.

Фотографии коптилен:
фото коптильни с гидрозатвором

фото коптильни горячего копчения с гидрозатвором

фото коптильни из холодильника

фото коптильни из холодильника

фото коптильни холодного копчения

фото коптильни холодного копчения

фотография коптильни из бочки

фотография коптильни из бочки

Интересная информация о различных видах коптильни

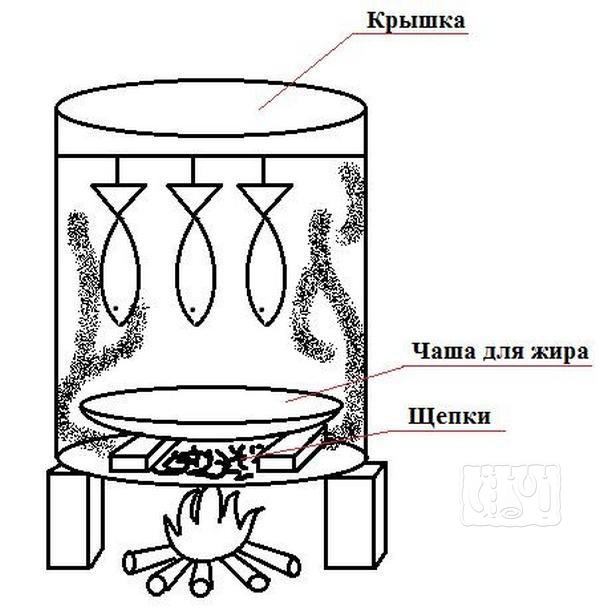

Коптильня-ведро.

Для изготовления этой модели коптильни используют старые стальные ведра. Внутрь ведра вставляют две решетки из нержавеющей стали. Первую сетку размещают на 10 см от днища ведра, а верхнюю на расстоянии 5 см от нижней сетки.

На дно коптильни насыпают стружку или опилки слоем в 2 см. На сетки укладывают продукцию для копчения.

Мини-коптильня готова к эксплуатации. Ее накрывают крышкой и ставят на огонь. Это конструкция для горячего копчения продуктов. Уже через 15 минут после первого появления дыма копчености готовы. Ведро снимают с огня и дают время остыть.

Коптильня из нержавейки.

Для изготовления этой конструкции используют нержавеющую сталь. По внешнему виду коптильня напоминает чемодан внутри которого на приваренные уголки установлено две решетки.

Для использования походной коптильни понадобятся мелкие дрова лиственных пород деревьев или опилки. Куски мяса, сала или рыбы укладывают на решетку. Чемодан закрывают крышкой и размещают над костром. Через 20 минут ароматные куски готовы к употреблению.

Коптильня из холодильника.

Старые холодильники многие дачники используют как шкафы для хранения различных мелочей. Мало кто знает, что из холодильника очень просто сделать коптилку. Достаточно просто удалить все внутренности оставив только коробку с дверью.

В верхней части делается отверстие для дымохода. На стены холодильника крепятся три пары уголков на разных уровнях. На двух верхних уровнях располагаются решетки и планки с крюками. Нижние уголки нужны для установки поддона, собирающего жир.

Для завершения конструкции еще нужна электрическая плита и прочный поддон для опилок. Плита располагается на дне холодильной коробки, а на нее устанавливается поддон с опилками. Дверца должна хорошо закрываться, чтобы в камеру было минимальное поступление воздуха.

Коптильня из бочки.

Это один из самых простых и доступных для изготовления своими руками видов коптильни. Старую металлическую бочку без дна необходимо оборудовать решеткой или прутами на двух ровнях. Внизу располагается поддон, а вверху на крюки навешивают мясо или рыбу. Если очаг будет расположен прямо под бочкой, это коптильня горячего копчения.

Когда бочка установлена на приямок, а к нему сделан двухметровый дымоход от очага, вы получите мясо и рыбу холодного копчения.

Коптильня из кирпича своими руками.

Это стационарная коптильня и построить ее можно в любом месте приусадебного участка. Размеры камеры копчения выбираются на свое усмотрение. Как и в других конструкциях, важно правильное обеспечение источника дыма. Для сжигания дров часто используют печку-буржуйку, располагая ее за пределами камеры. Соединяют коптильную камеру с печкой трубой.

Коптильня с гидрозатвором.

Такую коптильню можно купить в магазине или сделать самостоятельно. Отличается она от обычной мини-коптильни присутствием гидрозатвора, что дает возможность готовить копчености как на природе, так и на кухне.

Чтобы в квартире не было постороннего запаха и дыма, в гидрозатвор наливают воду. Приготовьте продукты по любимому вами рецепту и приступайте к приготовлению горячим способом.

Коптильня из газового баллона.

У вас дома есть старый газовый баллон, но вы совершенно не знаете, как сделать коптильню своими руками из этой ненужной в хозяйстве вещи. На первый взгляд процесс переделки немного сложный, но вполне осуществимый. Следуйте по пунктам, прописанным ниже, и у вас все получится.

  • Вывезите баллон на пустырь, чтобы выпустить остатки газа и отпилить вентиль. Баллон пустой, если при нанесении на вентиль мыльной воды не появляются пузыри.
  • Слить с баллона остатки газолина в металлическую емкость и потом сжечь ее.
  • Наполнить пустой баллон обычной водой
    , чтобы промыть.
  • Очищенную посудину можно возвратить домой и приступить к изготовлению коптильни.
  • Для загрузки продуктов необходима большая дверь. Сделать разрезы не до конца, чтобы дверь преждевременно не отвалилась.
  • Зачистить места для припоя петель и приварить петли сразу к основной части баллона и к будущей двери. Когда петли прочно приварены, разрезать до конца дверь. Теперь можно подумать о подставке для будущей коптильни.
  • На дне баллона срезать сначала металлическую полосу, а затем спилить половину днища. В коптильне должна быть топка.
  • Топку изготовить из толстых листов железа. Приварить топку к баллону, чтобы получилась единая конструкция передвижной коптильни.
  • Перед первым копчением прокалить коптильню из баллона дровами.

Коптильня в домашних условиях из старого ненужного баллона отлично подходит для горячего копчения любых продуктов.

Мангал с коптильней.

Человеку свойственно постоянно выдумывать что-то новое и из простых вещей делать многофункциональные устройства. Одной из таких необычных конструкций и является мангал с коптильней. У вас есть дома мангал, но очень хочется удивить друзей ароматной копченой рыбой или куриными крылышками. Поищите старую бочку небольшого размера. У нее должно быть дно.

Приделайте дверь, уложите бочку на мангал и закрепите, чтобы она не двигалась. Внутри камеры копчения установите решетку для рыбы. На дно камеры насыпьте стружку или опилки. Положите подготовленную тушку и закройте камеру.

iconТеперь можно разжечь огонь в мангале и приступить к копчению. Одновременно на оставшейся площади мангала приготовить еще какое-нибудь блюдо для долгожданных гостей.

Дымогенератор для коптильни.

Для небольшой коптильни горячего копчения дымогенератор не нужен. Он уже есть в самом устройстве коптильной камеры. Дым высокой температуры дают тлеющие на дне камеры опилки. Разогрев опилок происходит с помощью очага, расположенного рядом с камерой копчения.

Для холодного способа копчения нужно больше времени и более тщательная подготовка продуктов. Температура дыма в камере не бывает выше 35 градусов. Продукты предварительно маринуются и подсушиваются. Вот для такой коптильни и необходимо подумать о качественном дымогенераторе. Нужна не просто выработка дыма в достаточном количестве, но и его охлаждение до нужной температуры в коптильне.

Самым лучшим вариантом дымогенератора для коптильни считается конструкция с электрическим элементом нагревания с устроенным термодатчиком. В этом случае нет необходимости специально охлаждать или подогревать дым.

Самым простым устройством для охлаждения дыма до нужной температуры является крытая траншея длинной до 3 метров между очагом и коптильной камерой.

Как сделать коптилку и какой конструкции — выбирайте сами.

Рецепты копчения: рыба, курица, сало, мясо

Для приготовления нежирных продуктов лучше использовать горячий метод копчения с температурой дыма не ниже 43 °C. Мясо и рыба жирных сортов коптится холодным способом, при котором температура дыма не выше 25 °C.

Во время копчения продукты окрашиваются, получают необычный вкус и аромат. Верхняя часть подсушивается и приобретает блеск. Готовую продукцию необходимо охладить и оставить минимум на 5 дней в подвешенном состоянии.

рецепты копчения

Копченая рыба

Для горячего копчения рыбу предварительно чистят, хорошо моют и натирают большим количеством соли. Через четверть часа заготовку моют и раскладывают в коптильне горячего копчения на решетку.

Рецепт №1. Приобрести в магазине свежую или замороженную скумбрию. Тушки должны быть целыми, без повреждений. Замороженную рыбу разморозить и выпотрошить. Тушку натереть солью, посыпать специями и оставить на 24 часа. Использовать для копчения ольховую стружку или щепу.

На решетку коптильной камеры сначала выложить мелкие веточки яблони, листья смородины и малины. Сверху разложить подготовленные тушки рыбы. Для приготовления скумбрии понадобится всего 20 минут.

копчение скумбрии

Рецепт №2. Чтобы получить продукт высокого качества по этому рецепту, вам понадобится электрическая коптильня. Скумбрию очистить и натереть солью как внутри, так и сверху. Поставить посуду с рыбой в холодильник на 2 дня.

В электрокоптильню на поддон выложить смоченные водой фруктовые или ольховые опилки. Изюминкой такого рецепта приготовления рыбы в коптильне является добавление к опилкам небольшого количества черного чая, кусочка сахара и ягод можжевельника.

Просоленную рыбу промокнуть салфеткой и закапать в разрезанное брюшко сок лимона. Пикантный вкус рыбе придаст положенный внутрь кусочек лимона. Тушку смазать растительным маслом. Разложить на решетке.

Приготовление скумбрии в электрокаптильне начинается без поддона с опилками. Через 10 минут после начала приготовления разместить в камере опилки. Готовить рыбу еще 20 минут с дымом. Выключить устройство и оставить в закрытом виде остывать. Через 30 минут можно попробовать удивительного вкуса рыбу.

Копчение скумбрии в коптильне, видео:

Теперь вы знаете, как коптить рыбу в коптильне разных конструкций.

Копчение курицы в коптильне

Самый важный момент при приготовлении копченой курицы — маринование. Тушку хорошо вымыть и очистить от излишков жира. Обсушить салфетками. Сделать в коже небольшие надрезы и затолкать в них разрезанные дольки чеснока. Смешать с солью любимые специи и этой смесью тщательно натереть курицу внутри и снаружи. Приготовить фольгу, завернуть в нее курицу и поставить камеру холодильника для маринования на 24 часа.

Достать курицу и дать ей прогреться при комнатной температуре минимум 2 часа. Приготовить к работе домашнюю коптильню. Тушку освободить от фольги, связать вместе лапы и крылья, чтобы они не торчали в стороны. Поместить курицу в коптильню и приступить к приготовлению. При горячем копчении для приготовления курицы достаточно одного часа.

копчение курицы

iconРекомендация! Проверяйте тушку курицы на готовность, делая пробные надрезы. Если мясо готово, будет выделяться прозрачный сок без крови. Перед употреблением кожу с тушки снять — она впитала в себя много вредных для организма человека веществ.

Сначала огонь в коптильне должен быть посильнее, чтобы набрать нужную температуру копчения и заставить щепы тлеть. Дальше просто нужно поддерживать процесс дымообразования и температуру приготовления до готовности мяса. Теперь вы знаете как закоптить курицу в коптильне домашнего изготовления.

Копченое сало

Вы уже знаете, как построить коптильню для холодного и горячего копчения. Теперь наступил момент познакомиться с рецептами приготовления сала. Придать салу вкус и особый аромат поможет маринад. Лучше всего делать сухой маринад. На 2 кг сала понадобится 250 г крупной соли, ложка молотого черного перца, измельченный сухой лавровый лист (1/2 пачки), 5—6 зубков чеснока и свежий укроп. Можно взять сухой укроп.

рецепт копчения сала

Этапы приготовления:

  • Сало нарезать полосками. Ширина кусков должна быть не больше 6 см.
  • Смешать соль с укропом, лавровым листом и перцем.
  • Полученной смесью хорошо натереть куски сала со всех сторон.
  • Уложить полоски в ряд кожей вниз и посыпать приправами сверху. Между кусками сала положить разрезанные дольки чеснока.
  • Накрыть сало сверху и плотно прижать грузом.
  • Через 3 дня очистить сало от соли и повесить на крюки для подсушки. На сало не должны попадать солнечные лучи.

Этот рецепт копченого сала самый простой. Для приготовления продукта горячим способом копчения понадобится всего 20 минут.

iconКоптить сало в коптильне холодным способом копчения нужно более длительное время. Иногда время копчения достигает 36 часов.

Рецепт копчения домашних колбасок:

Приготовьте домашние колбаски по своему любимому рецепту. Чтобы колбаски не истекли соком и не потеряли свой вкус, их необходимо коптить сразу после начинки. На копчение уходит около 3 часов. Все это время следует поддерживать небольшое пламя в очаге и достаточное выделение дыма. Лучше всего использовать дрова фруктовых деревьев.

Копченое мясо

Для приготовления вкусной свинины делают рассол. На 11 литров холодной кипяченой воды добавляют 50 шт. черного перца, 0,5 литра крупной соли и 15 шт. лаврового листа. Соль должна полностью раствориться.

В холодный маринад помещают куски мяса. В холодное время года заготовку для копчения выдерживают в рассоле 5 дней, а в жаркие дни мясо вымачивают 3 дня.

рецепт копчения мяса

iconВажно! Обязательно проследите, чтобы куски свинины были полностью покрыты рассолом. Посуда должна быть целой, без сколов.

Готовое к копчению мясо шпигуют чесноком и обвязывают шпагатом. Наступает момент узнать, как коптить мясо в коптильне самостоятельно. Если у вас коптильня из бочки, мясо развешивают на крюки в самой верхней части камеры и покрывают бочку мешковиной.

Токарный станок по дереву своими руками. - здесь больше полезной информации.

Рядом с бочкой поставьте ведро с водой, чтобы периодически смачивать мешковину. За весь период копчения поменяйте несколько раз куски местами.

Выбираем дрова для коптильни

Для получения вкусного качественного продукта копчения необходимо научиться правильно подбирать породы деревьев, дающих особый ароматный дым. Для получения хорошего дыма используют сырое дерево. Если нет сырого сырья, полена слегка увлажняют.

Вас заинтересует эта статья - Барбекю своими руками из кирпича и из металла.

Самодельная коптильня любой конструкции отлично работает при сжигании практически всех лиственных пород деревьев.

iconВажно! Если предполагается использование березовых поленьев, с них предварительно снимают кору. Использовать только березовые поленья нежелательно, готовая продукция может иметь неприятный привкус.

В дрова для приготовления продуктов в коптильне лучше всего добавлять листья вишни, ветки можжевельника. Для копчения никогда не используют дрова хвойных пород деревьев из-за повышенного содержания в них смол.

дрова для копчения

Хороший доступ кислорода и неполное сгорание дров дают светлый дым, что значительно улучшает качества готовой продукции.

iconВажно! В коптильне нельзя раздувать огонь. В топку укладывают нарубленные поленья, а сверху засыпают их опилками. Дрова тлеют, но не горят.

Ваша коптильня холодного копчения работает отлично, если вы хорошо видите продукт копчения сквозь концентрацию дыма. При горячем копчении продукция в камере не должна просматриваться сквозь дым.

Желаете, чтобы прокопченное мясо имело золотистый цвет — используйте красное дерево. Для получения продукции, окрашенной в темно-желтый цвет, нужны ольховые и дубовые дрова. Золотисто-желтый цвет придают дрова деревьев лиственных пород.

щепа для копчения

Несколько действенных советов

  • Для работы коптильни используйте старые садовые деревья или ветки после обрезки. Самый приятный аромат у дыма от стружки груши, вишни и яблони.
  • Крупные дрова используются только для получения углей. Заложить дрова в печь и поджечь. Сверху установить поддон со стружкой.
  • Для получения хорошего дыма после появления углей перекройте задвижку трубы. С этого момента начинают тлеть опилки и образовывать дым.
  • Качественное копчение зависит от многих факторов. Большие куски придется коптить дольше. Для копчения небольших кусков мяса и рыбы понадобится меньше времени. Основное требование — постоянная подача дыма до момента готовности продукции. Опилки или стружку придется досыпать на поддон, чтобы поддерживать температуру копчения.
  • Во всем должна быть мера. Слишком длительный процесс копчения тоже может испортить вкус готовой продукции. Необходимо периодически проверять копчености на вкус и готовность.
  • Для сокращения процесса копчения многие специалисты рекомендуют мясо или сало предварительно проваривать в воде со специями и солью.

Из статьи вы узнали о различных видах коптилен, о правилах охлаждения дыма, о выборе дров. Мы желаем вам удачи в самостоятельном сооружении коптильни и приготовлении новых блюд для своей семьи.

dimdom.ru

как построить своими руками чертежи, фото, пошаговая инструкция

На рынке можно найти огромное количество переносных коптилен, которые без проблем можно использовать в домашних условиях. Но более надежным вариантом будет возведение собственной кирпичной конструкции. Сделать ее не так сложно, как может показаться на первый взгляд. Благодаря простым схемам и чертежам можно легко разобраться в устройстве и сделать надежную и эффективную коптильню из кирпича своими руками.

Разновидности коптилен из кирпича

Разновидности коптилен из кирпичаСуществует несколько разных вариантов коптилен из кирпича. Каждый тип имеет свои преимущества и недостатки.

Одни конструкции более компактные и простые, другие посложнее. В

ыбирать подходящий вариант стоит с учетом того, какое количество продуктов будет коптиться и в каких именно условиях.

Уличная коптильня

Данная коптильня из кирпича считается наиболее простым вариантом. Данное сооружение стоит отдельно и выполняет всего лишь одну функцию – коптит продукты.

Готовые копчености получаются очень вкусными и ароматными, мало чем отличаются от магазинных и не содержат никаких вредных компонентов.

Коптильня для холодного копчения

Сделать такую конструкцию немного сложнее. Необходимо дополнительно устанавливать дымогенератор, который также можно сделать своими руками или приобрести уже готовое устройство. В продаже имеется множество моделей дымогенераторов, поэтому выбрать подходящее не составит никакого труда.

Крупные многофункциональные коптильни

Крупное многофункциональное коптильняТе люди, которые любят провести время с друзьями и часто выезжают на природу, не могут представить полноценного отдыха без барбекю, копченостей или шашлыков. Именно поэтому они предпочитают использовать достаточно массивные многофункциональные конструкции, которые сочетают в себе огромное количество разных функцией. Если смотреть с экономической точки зрения, то такое устройство очень выгодное. Оно объединяется общими стенами и имеет всего лишь один дымоход.

Несмотря на то, что многофункциональная коптильня имеет большой размер, для эксплуатации мангала, печи и коптильни не нужно использовать слишком много дров. Устройство находится на открытом воздухе, поэтому не нужно дополнительно прогревать стены. Мангал, коптильня и варочная будут топиться отдельно. Если рассматривать конструкцию более подробно, то все печи работают самостоятельно, но при этом они соединены вместе. При необходимости их можно поменять местами или же дополнить необходимыми элементами и аксессуарами.

Как построить коптильню

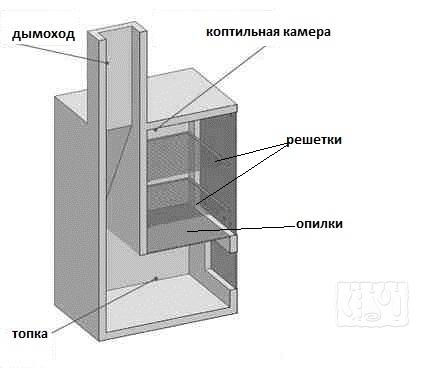

Схема коптильни из кирпичаДля того, чтобы соорудить коптильню своими руками, не нужны никакие специальные знания.

Достаточно следовать простой инструкции, в которой четко описывается каждый этап работы.

Дополнительно можно воспользоваться специальными чертежами и схемами, которые без проблем можно отыскать в Интернете.

Подбираем подходящее место для коптильни

Очень важно правильно подобрать место, где будет размещаться стационарная коптильня. Причиной этому есть то, что процесс копчения будет связан с дымом, копотью и огнем. Очень важно, чтобы коптильня располагалась вдали от хозяйственных и жилых построек, которые могут располагаться на участке. Это же относится и к зеленым насаждениям. Кроме того, нужно учесть и тот факт, что дополнительно потребуется место, для того, чтобы можно было проложить дымоход.

Выбранное место для стационарной коптильни предварительно очищается от разнообразного мусора, зелени и травы, посторонних предметов.

Схемы, чертежи и размеры

Чертеж коптильниВ Интернете можно  найти огромное количество схем и чертежей, с помощью которых возводить коптильню из кирпича будет намного проще.

Если говорить о размерах конструкции, то стоит ориентироваться на собственные предпочтения.

На размер будет влиять то, какое количество продуктов будет коптиться за один раз, какое место можно отвести под постройку и прочее.

Как правильно соорудить фундамент

ФундаментТочно так, как и с другими постройками, для коптильни из кирпича нужно сделать прочный и надежный фундамент. Сначала делается разметка территории с учетом размеров будущего коптильного устройства. Для этого можно воспользоваться деревянными кольями и шнуром. Если коптильня будет иметь небольшой размер, то достаточно сделать фундамент, глубина которого будет составлять 40 см. Для более крупной конструкции понадобится фундамент побольше. Его нужно будет не только больше углубить, но при этом во время заливки еще дополнительно армировать.

Для заливки фундамента, как правило, используется цементно-песочная смесь, в которую нужно будет добавить гравий или щебень. Иногда траншея для фундамента засыпается строительным мусором и сверху заливается бетоном. Из-за того, что на коптильню из кирпича будет приходиться небольшая нагрузка, то такого фундамента будет вполне достаточно.

Стоит также позаботиться о гидроизоляции фундамента.

Для этого он накрывается слоем качественного рубероида. Идеальным вариантом будет дополнительное обустройство цоколя. Для этого делается опалубка из дерева, ширина которой будет несколько больше, чем у заложенного фундамента.

Какой использовать кирпич и как его укладывать

Для возведения коптильни можно использовать исключительно огнеупорный кирпич. Выкладывается он точно так, как и в любом другом случае возведения постройки. Для того, чтобы материал прочно держался, используется смесь из цемента и кирпича.

Как правильно возвести топку

Схема топкиТопку нужно обустраивать на противоположном от камеры конце дымохода. Делается она очень просто. Для топки стоит использовать толстое листовое железо, которое будет иметь размеры 40х35х35 см. Под топкой будет находиться поддувало небольшого размера, в которое во время процесса копчения попадает зола. Также поддувало отвечает за обеспечение тяги непосредственно в самом дымоходе. Топку нужно соединить с дымоходом с задней или боковой стороны.

С внешней стороны конструкция обкладывается кирпичом. За счет этого ее можно будет защитить от неблагоприятных погодных условий и сделать коптильню внешне привлекательной.

Монтируем подвод для дыма

Подвод для дымаДля коптильни холодного копчения обязательно нужно сделать дымовой подвод. Для того, чтобы сделать такое устройство, дополнительно выкапывается траншея, длина которой составляет примерно два метра. Ширина траншеи при этом не должна превышать полметра, а глубина – 30 сантиметров. Около стенок по всей длине траншеи на ребра выкладываются кирпичи. Глина и песок смешивается в соотношении 3 к 1. Готовая конструкция дополнительно заливается асбестом или же накрывается специальным покрытием из качественного металла.

После того, как стены будут готовы, нужно сделать перекрытие верха коптильни. Для этой цели подойдет самый обычный красный кирпич. Камера для копчения должна устанавливаться очень аккуратно. Ее глубина не должна быть больше 30 сантиметров, чтобы конструкция была более удобной в использовании.

Правильное изготовление дымохода

Схема дымоходаВсе коптильни имеют примерно одинаковый принцип возведения. При чем неважно, какие именно размеры будет иметь само устройство или его внутренние элементы. Важно уделить особое внимание изготовлению дымохода, ведь данный элемент считается одним из самых важных в коптильне из кирпича.

После того, как дымоход будет полностью выложен кирпичом, необходимо подождать некоторое время, чтобы раствор полностью высох. После этого дымоход тщательно засыпается небольшим слоем земли, который будет ограничиваться коптильной камерой.

Стоит отметить, что дымоход может входить в камеру для копчения максимум на 30 сантиметров. При этом слой земли, который насыпается на готовый дымоход, не должен превышать 15 сантиметров.

Какие размеры коптильной камеры лучше выбрать

Прямоугольная коптильняПосле того, как дымоход будет полностью готовым, можно начинать делать коптильный отдел. В этом случае владелец стационарной коптильни из кирпича может проявить вовсю свою фантазию, сделав камеру круглой, квадратной или же прямоугольной формы. Дополнительно можно воспользоваться чертежами, пошаговыми инструкциями, видео или фото, которые есть в Интернете в свободном доступе. Очень важно не торопиться и аккуратно, качественно выкладывать каждый кирпичик. Для коптильни домашнего использования вполне достаточно будет конструкции, размеры которой составляют примерно 1х1 м, а высота не более полутора метра.

В верхнюю часть камеры необходимо забурить штыри из прочного металла. На них потом будет монтировать решетка или прутья со специальными крючками для копчения продуктов. В нижней части камеры нужно сделать крепления для мешковины. Она будет выступать в качестве натурального фильтра для выделяемого топливом дыма. Посередине делается крепление, на которое устанавливается съемный поддон для сбора жира.

Верхняя часть камеры должна закрываться специальной крышкой, с помощью которой можно будет регулировать плотность дыма. В том случае, если планируется провести дополнительный монтаж крыши устройства, то стоит сделать несколько отверстий, которые будут служить вентиляцией и при необходимости, которые можно будет открыть.

После того, как каркас коптильни из кирпича будет полностью готов, можно приступать к установке дверей и монтировать приспособления, на которые будут раскладываться продукты для копчения.

Дополнительные элементы для коптильни

Для того, чтобы сделать стационарную коптильню из кирпича более удобной в эксплуатации и эффективной, можно сделать дополнительные приспособления.

Это позволит сделать процесс копчения самых разных продуктов более простым и быстрым. Копчености за счет этого будут получаться более вкусными и ароматными, а на их приготовление не нужно будет тратить много времени.

Как готовить в коптильне из кирпича

Натирание мяса сольюСтационарные кирпичные коптильни чаще всего используются для того, чтобы коптить мясные или рыбные полуфабрикаты. Коптить продукты можно как целиком, так и порционными кусочками.

  1. До начала процесса копчения, мясо натирается солью и специями. Необходимо подождать, чтобы оно начало выделять сок. Начинать коптить мясо можно только после того, как оно начнет выделять жидкость светлого цвета. Продукт предварительно нарезается на небольшие куски.
  2. Если коптиться будет куриная тушка, то ее нужно сначала тщательно очистить от внутренностей, разрезать на несколько частей и вымыть. Также желательно опалить на огне. После этого мясо натирается любимыми специями и оставляется в прохладном месте на трое суток. Этого времени будет достаточно, чтобы куриное мясо стало нежным и сочным.
  3. Коптить рыбу можно как свежую, так и просоленную. Идеальным вариантом считается просоленная и немного подвяленная рыба. Для того, чтобы растирать рыбу, нужно выбирать соль покрупнее. На протяжении нескольких часов подготовленный продукт лежит в прохладном месте и пускает сок. Дальше подвешивается в коптильню головой вниз.

Щепа можжевельникаДля коптильни можно использовать самые разные дрова. Для того, чтобы получить действительно качественный и ароматный дым, стоит воспользоваться стружкой можжевельника или ольхи, фруктовыми ветками, ореховыми или кленовыми. Чтобы сделать копчености с оригинальным запахом, можно смешать несколько разных видов топлива.

Перед копчением с веточек обязательно снимается кора. Нельзя использовать ветки хвойных деревьев, ведь копчености будут иметь горьковатый привкус, неприятный запах и внешний вид из-за содержания в древесине такого типа большого количества смолы.

Что можно приготовить

В стационарных коптильнях из кирпича обычно готовят мясные полуфабрикаты, непосредственно мясо и рыбу. Очень вкусными получаются копченные колбасы, нежирные сорта рыбы, курица и свинина.

Необходимо только правильно подготовить продукты, чтобы они в готовом виде были сочными и ароматными.

Отзывы пользователей

Валентин, Челябинск
У нас в семье все обожают копчености. Часто в гости приходят друзья и всех хочется порадовать чем-то вкусненьким. Решил соорудить домашнюю коптильню из кирпича, чтобы можно было что-то закоптить и одновременно с этим пожарить шашлыки. Нашел в Интернете простой чертеж самой элементарной коптильни и ориентировался по нему. На постройку потратил несколько дней, но результат понравился. Копчености в кирпичной коптильне готовятся быстро и получаются на вкус лучше покупных, в которых огромное количество химии. Теперь будет регулярно собираться с друзьями и пробовать новые рецепты.

Вадим, Калининград

Буквально неделю назад соорудил свою собственную коптильню из кирпича. Конструкция получилась небольшого размера, но на нашу семью вполне хватает. Уже успел испробовать устройство в деле и остался более, чем доволен результатом. Коптить пробовал мясо и домашнюю колбасу. Скажу честно, настолько вкусных копченостей я, наверное, не пробовал никогда в жизни. Планирую в скором времени сделать конструкцию побольше и начать заниматься своим маленьким бизнесом.

Александр, Курск

Коптильня с навесомВсегда хотел иметь коптильню, чтобы в любой момент можно было приготовить что-то вкусненькое.

Долго думал, лучше купить готовую конструкцию или же сделать ее самостоятельно. В конечном результате, решил, что лучше всего построить коптильню из кирпича, чтобы пользоваться ею можно было не один год.

Сделал еще специальный навес, чтобы коптить можно было в любую погоду. На возведение конструкции потратил буквально пару дней и сразу же попробовал приготовить рыбу. Она получилась очень ароматной, вкусной и нежной, при этом красивого цвета. Остался доволен постройкой и теперь рекомендую всем друзьям сделать точно такую же коптильню.

1pokopcheniyu.ru

Коптильня горячего копчения своими руками: чертежи, размеры и схемы

Дата создания:

Обновлено:

Длительность приготовления копчёностей зависит от температуры процесса. Быстрее всего готовятся мясо и рыба горячего копчения: их приготовление производится при температуре свыше 50 градусов за время от 30 минут до 2 часов в аппаратах, которые так и называются — коптилки горячего копчения. Такую самодельную коптильню горячего копчения можно сделать своими руками в домашней мастерской.

коптильня горячего копчения

коптильня горячего копчения

Устройство и принцип работы коптилки для горячего копчения

Такие установки могут быть разной конструкции и размеров, но они похожи по своему устройству и принципу работы.

Как работает коптильня

В коптилке горячего копчения мясо и рыба обрабатываются не успевшим остыть дымом. В большинстве таких аппаратов он вырабатывается прямо в коптильном шкафу:

  1. корпус коптильни ставится на подставку;
  2. на дно коптильной камеры насыпается щепа лиственных пород;
  3. выше опилок на подставке ставится поддон, в который будет стекать капающий жира;
  4. на крючках или направляющих на боковых стенках крепятся решётки с мясом;
  5. конструкция накрывается верхней крышкой или, в устройствах бльшего размера, боковой дверцей.

Под устройством разводится небольшой огонь, опилки нагреваются и начинают дымиться. Горячий дым поднимается кверху и коптит продукты. Для контроля температуры желательна установка градусника возле мяса или рыбы.

Совет! При укладке копчёностей необходимо учитывать, что самое горячее место снизу и там расположить более крупные куски.

Схема работы коптильниСхема работы коптильни

Принцип работы коптильни

Устройство коптилки

В коптильном шкафу, любой конструкции, есть следующие элементы:

  • палка с крюками вверху камеры или крепления для решёток с самими решётками;
  • плотно закрывающаяся крышка сверху или дверца спереди;
  • на высоте 10-15 см от дна, а в коптильнях с дымогенератором на самом дне ставится поддон для сбора стекающего жира.

Совет! Лучше всего сделать своими руками корпус и другие детали коптилки из пищевой нержавейки. Она не подвержена коррозии и легче отмывается.

Наличие остальных элементов зависит от принципа дымообразования:

  • дым образовывается внутри коптильной камеры при нагреве насыпанных на дно опилок — конструкция коптильни ограничивается упомянутыми деталями;
  • дымообразование происходит при тлении находящихся на дне опилок — обязательна дверца для удаления пепла, поддувала и создающий тягу;
  • дым производится рядом расположенным дымогенератором — в нижней части корпуса на высоте 10-15 см, над поддоном, находится входное отверстие для дымохода, а в верхней выходное, для создания тяги.
Компоненты коптилкиКомпоненты коптилки

Составляющие коптилки

Схема работы

Процесс копчения происходит при попадании дыма на продукты. В аппаратах горячего копчения он обычно вырабатывается внутри коптильной камеры опилками и щепой, которые нагреваются очагом, расположенным под днищем или тлеющими внутри камеры.

Если опилки тлеют внутри корпуса, то необходимо создать дыму условия для движения от щепы к выходному отверстию. Для этого необходимы дымовая труба сверху и поддувало снизу. Продукты на полках располагаются так, чтобы не мешать потокам дыма омывать их со всех сторон.

Справка! В промышленных установках это движение создаётся встроенными вентиляторами.

Как работает коптилкаКак работает коптилка

Принцип работы

Конструкция

Большая часть домашних коптилен делается похожими по своей конструкции. В них есть несколько обязательных элементов:

  • Крепление для решёток и прута. Делаются на боковых стенках.
  • Решётки или прут с крюками. Решётки устанавливаются в один или несколько ярусов с промежутками для продуктов, а прут сверху, под крышкой.
  • На расстоянии 5-10 см от дна на подставке ставится поддон. В него капает жир и влага с копчёностей.
  • На дно насыпается слой опилок. При нагреве они выделяют дым.
  • Корпус коптильни ставится на подставку из кусков труб или кирпичей. Устройства, предназначенные для обычной кухни ставятся прямо на газовую или электрическую плиту. Под корпусом зажигается огонь. От его величины зависит температура копчения и длительность процесса.
  • Есть дверца сбоку или крышка сверху. Через них засыпаются опилки и закладываются продукты.

Примером такой установки является коптильня из бочки. В ней есть все необходимые элементы:

  • В стенках на высоте 10 см от дна, в несколько рядов на расстоянии 30 см и вверху сверлятся отверстия. В них вставляются пруты для установки решёток и поддона.
  • На все ряды прутьев, кроме верхнего с крюками и нижнего, могут ставится решётки. При подвешивании продуктов на верхний прут на крюках решётки не ставятся.
  • На нижний ряд прутков ставится поддон для стекающего жира. Его размеры на 10-15 см меньше бочки.
  • На дно насыпаются опилки.
  • Под корпусом находится подставка высотой 20-30 см. Под днищем разводится небольшой костёр. Чем он больше, тем выше температура процесса.
  • Сверху бочка накрывается крышкой. Вместо него допускается использовать плотный мокрый мешок.

Похожее устройство и порядок изготовления, с поправкой на размеры и материал, имеют другие аппараты, например, коптильня из газового баллона.

Как выглядит схема коптильниКак выглядит схема коптильни

Конструкция коптильни

Оптимальные размеры

Размер коптильни горячего копчения зависит от количества копчёностей, которые будут готовится за один раз.

Расстояние между отдельными кусками для свободной циркуляции дыма составляет 4-6 см.

Кроме этого, в правильной коптильне необходимо учесть следующие факторы:

  • слой опилок — 2-5 см;
  • от опилок до поддона — 5-10 см;
  • от поддона до продуктов — 5-10 см;
  • расстояние от нижнего края копчёностей до крышки.

Если продукты подвешены на крюках, то это расстояние составляет 2-3 см и длина копчёностей, а если на решётке, то толщина кусков и ещё 5-6 см. При нескольких решётках каждая добавляет к общей высоте столько же.

Учитывая все особенности конструкции, аппарат получается размером 50х30х30 см для эксплуатации коптильни на улице и 45х25х25 для нагрева коптильни на газу на кухне. Толщина стенок должна быть не менее 2 мм.

Важно! Увеличение размеров позволит готовить большее количество копчёностей за одну закладку, а уменьшение габаритов ведёт к ухудшению качества готового продукта.

Оптимальные размеры коптильниОптимальные размеры коптильни

Размеры коптильни

Виды коптилен для горячего копчения

Несмотря на общие принцип действия и схемы коптилен горячего копчения, есть много разновидностей таких аппаратов, разных размеров и изготовленных из различных материалов.

Коптильня на дровах

Во дворе коттеджа или на даче есть место для того, чтобы сделать такую коптильню горячего копчения своими руками, в которой можно жарить шашлыки и одновременно готовить копчёности. В расширении дымохода этой мангал-коптильни оборудуется коптильный шкаф с дверцей и встроенными крючками для решёток.

Установка, работающая на дровах за счёт только естественной тяги, можно сделать самостоятельно из печки-буржуйки. Если она используется только как дымогенератор, то корпус печки изготавливается из куска толстостенной трубы Ø100 мм и длиной 500 мм. Соединяется буржуйка с коптильней коротким отрезком водопроводной трубы 1-1,5″. Если буржуйку соединить с коптильным шкафом более длинной трубой, в которой дым будет остывать, то получится коптильня холодного или полугорячего копчения.

Как сделать коптильню на дровахКак сделать коптильню на дровах

Схема коптильни на дровах

Вертикальная и горизонтальная коптильни

Коптильные установки различаются по расположению продуктов:

  • Вертикальные. В них высота больше ширины и устанавливается несколько полок с мясом или копчёности подвешиваются на крюках сверху, под крышкой. Эти установки могут быть любого размера. Температура при горячем копчении выше на нижних полках, что влияет на время приготовления.
  • Горизонтальные. В этих аппаратах всего одна решётка для продуктов. Это небольшие установки малой производительности.
Как сделать горизонтальную коптильнюКак сделать горизонтальную коптильню

Схема вертикальной и горизонтальной коптильни

Стационарная коптильня

Стационарное устройство для копчения отличается от обычного большими габаритами. Оно изготавливается из более толстого металла или кирпича, а вместо костра под коптильной камерой делается печь. Дым из неё может выходить прямо к продуктам или через дымоход, а опилки нагреваются и дымят на дне камеры.

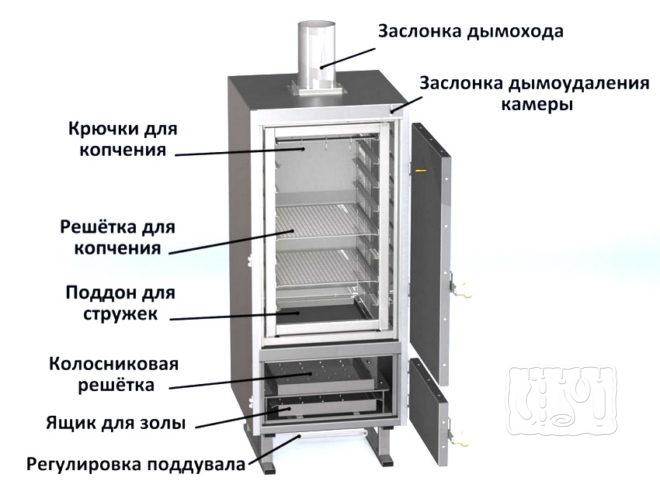

Из чего состоит стационарная коптильняИз чего состоит стационарная коптильня

Комплектующие стационарной коптильни

Мини коптильня горячего копчения

Для использования на кухне городской квартиры нужно устройство небольших размеров. Делается такая коптильня из бикса для стерилизации медицинских инструментов. Аналогичное приспособление можно собрать своими руками также из казанка или утятницы:

  1. на дно по краям ставятся две плоские банки из под кильки;
  2. между ними насыпаются опилки;
  3. на банки ставится поддон для жира, сделанный из тонкого железа или одноразовый лоток для запекания;
  4. из деревянных прутьев изготавливается решётка такого размера, чтобы она держалась в сужении стенок на высоте 5-10 см над поддоном;
  5. на решётку кладутся продукты, утятница накрывается крышкой и ставится на маленький огонь.

Важно! При копчении из-под крышки начинает выходить дым, поэтому необходима вытяжка.

Составляющие миникоптильниСоставляющие миникоптильни

Схема миникоптильни

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Важно! Ведро необходимо эмалированное или из нержавеющей стали. Использование оцинкованного металла в коптильне горячего копчения вредно для здоровья!

Как сделать простую коптильнюКак сделать простую коптильню

Схема простой коптильни

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

  • В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
  • В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Совет! В коптильне второй конструкции вместо очага можно установить ТЭН или электроплитку.

Как сделать кирпичную коптильнюКак сделать кирпичную коптильню

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устан

moekopchenie.ru

Коптильня своими руками варианты холодного и горячего копчения

Многие мечтают обзавестись личной коптильней, но нынешние цены, как известно, кусаются. Тем не менее, отличительной чертой коптильни является предельная простота конструкции. Следовательно, коптильня своими руками – это вполне реально, даже в отсутствие специальных навыков и знаний. Главное – подготовить все необходимые инструменты/материалы и четко следовать одной из приведенных ниже пошаговых инструкций. Итак ниже на фото показан по этапный процес сборки своими руками эффективной коптильни для холодного копчения:

Коптильня своими руками

Содержание статьи:

Коптильня своими руками

Коптильня своими руками

Коптильня своими руками

Коптильня своими руками

Коптильня своими руками

Коптильня своими руками

Коптильня своими руками

Коптильня своими руками

Коптильня своими руками

Вначале стоит заметить, что пища, которая коптилась правильно, «по-настоящему», не только имеет отменные вкусовые качества – этот момент является всего лишь верхушкой айсберга. В действительности же у правильно закопченных продуктов нет никаких вредных свойств. Именно поэтому личная коптильня – это истинная находка для каждого, кто проживает или любит проводить время за городом.

Коптильня холодного копчения своими руками

Коптильня своими руками

Коптильня своими руками

Коптильня своими руками

Коптильня своими руками

Коптильня своими руками

Коптильня своими руками

Коптильня своими руками

Коптильня своими руками

Коптильня своими руками

Вариант 2. Домашняя коптильня горячего копчения

Коптильня своими руками

Коптильня своими руками

Коптильня своими руками

Коптильня своими руками

Коптильня своими руками

Вариант №3. Коптильня холодного копчения из железной бочки своими руками

Другое простой устройство коптильни приведено на изображении ниже. Коптильная камера в данном случае установлена на кирпичи, зарытые в почву торчком. Если этого не сделать, то камера может сдвинуться по земле, которая раскисла от конденсата.

Коптильня своими руками

Принцип действия предельно прост: дым, доходя до камеры, остывает и избавляется от всей вредности, которая уходит в грунт в виде осадка. То же самое касается и водного конденсата. Но не стоит надеяться, что обращаться с такой простой конструкцией легко – напротив, это нужно делать только со знанием дела.

Коптильня своими руками

Прежде всего, шифер, который здесь расположен дальше от бочки, предназначается для регулировки распределения дыма. А влажная мешковина, накинутая на устье конструкции, необходимо для задержки в камере дыма и дымооборота в целом. Если коптить правильно, то дым над камерой присутствовать не будет – его остатки будут оседать в мешковине, которая по ходу эксплуатации будет постепенно загрязняться и набирать массу.

Коптильня своими руками

Помимо того, за коптильней необходимо постоянно присматривать: если мешковина высохнет и через нее начнет просачиваться дым, ее тут же следует обрызгать водой. Наконец, почва под конструкцией будет раскисать под воздействием конденсата даже в случае сухой погоды или наличия специального навеса. Следовательно, перед каждой новой закладкой продуктов нужно давать конструкции просохнуть. Иначе земля будет не поглощать все ненужное из дыма, а, напротив, возвращать все это обратно. Пища раскиснет, будет вонять и иметь отвратительный вкус.

Коптильня своими руками

Обратите внимание! По этой причине вы не найдете на прилавках магазинов копчености, приготовленные настоящим холодным способом. А если и найдете, то лучше обходите их стороной. Вне зависимости от того, каковы их размеры.

Коптильня своими руками

Вариант №4. Делаем походную коптильню холодного копчения

Такая коптильня своими руками, которая по праву называется походной, приведена на изображении ниже. Благодаря такому приспособлению можно приготовить продукт, качество которого ничем не уступает тем, что описаны выше. Но даже такая простая конструкция может «похвастаться» своими секретами.

Коптильня своими руками

Один из таких секретов заключается, к примеру, в том, что штольню-дымоход необходимо в обязательном порядке рыть либо в суглинке, либо в глине. Суммарная длина шахты должна быть в пределах 250-400 сантиметров.

Обратите внимание! Секрет в том, что такую шахту можно обустроить в обрыве, где находятся норы ласточек-береговушек. Так вам не придется копать слишком много.

Кроме того, не будет необходимости брать с собой бочку или ведро без дна, да и плетни для коптильни в данном случае также необязательны. Если ствол шахты будет достаточно глубоким, то устье можно сделать пошире для закладки, уложить сверху несколько валежин и засыпать все ветками так, как было описано ранее.

Наконец, образование дыма будет контролироваться не заслонкой, и сырыми листьями, которые будут укладываться на огонь. Что характерно, лекарственные травы для этого использовать нельзя.

Коптильня горячего копчения из листов металла своими руками

Коптильня горячего копчения

Далее мы расскажем об изготовлении конструкции, пригодной для технологии горячего копчения, которая выполнена из листов металла.

Вначале подготовьте все необходимое для работы, в частности:

  • пару металлических листов размерами 156,5х61 сантиметр, а толщиной – 0,2 сантиметра;
  • тонкие арматурные пруты;
  • болгарку;
  • метр;
  • сварочный аппарат;
  • угол столярный.

Процесс изготовления не представляет собой ничего чрезвычайно сложного, главное – четко следовать приведенной ниже инструкции. Итак, алгоритм действий в данном случае должен быть следующим.

Коптильня горячего копчения

Шаг первый. Вначале возьмите один металлический лист и разделите его на четыре одинаковые части. Последнее условие должно соблюдаться, если будущая коптильня планируется с квадратным сечением. Резку листа проще всего выполнять при помощи болгарки.

Шаг второй. Далее выполните капельную сварку пары листов. При этом, используя столярный угол, добейтесь того, чтобы две плоскости были соединены под прямым углом. После этого приступайте к сварке оставшихся сторон.

Шаг третий. Чтобы конструкция получилась полностью герметичной, проварите все внутренние швы. При этом важно, чтобы все действия проводились с предельной аккуратностью.

Шаг четвертый. Возьмите второй металлический лист, вырежьте из него днище будущей конструкции. Приварите это дно к предварительно сваренному коробу.

Коптильня горячего копчения

Шаг пятый. Теперь можете смело приступать к изготовлению крышки. Вначале возьмите болгарку и нарежьте с ее помощью четыре одинаковые полосы нержавеющей стали, размеры которых несколько превышают внешний габарит готового короба. Далее приварите к корпусу крышку. В результате у вас должна получиться достаточно глубокая крышка, которую можно будет с легкостью надевать на корпус коптильного приспособления.

Шаг шестой. Можно сказать, что коптильня своими руками почти готова. Но чтобы работа была уже полностью завершена, приварите к корпусу удобные ручки и пару уровней металлических стержней. Помимо того, внизу необходимо приварить стержни, посредством которых будет крепиться поддон, необходимый для сбора жира и соков. Что же касается верхнего ряда прутов, то он необходим для того, чтобы вешать крюки с мясом, рыбой или же салом.

Коптильня горячего копчения

Для более детального ознакомления с процессом изготовления рекомендуем ознакомиться с приведенным ниже тематическим видеороликом.

Видео – Собственноручное изготовление коптильни горячего копчения

Стоит добавить, что в описанной выше конструкции можно коптить практически любые продукты. В роли же теплогенератора будет выступать электрическая плитка. Если же вам необходимо добиться более высоких температур, то лучше разжигайте костер.

Обратите внимание! Что касается размеров корпуса, то они вполне могут быть и другими. Нужно только, чтобы камера копчения в обязательном порядке была герметичной. По этой причине еще до начала изготовления следует позаботиться о чертежах коптильни или, как вариант, использовать те, что представлены в данной статье. Так вы с легкостью сможете рассчитать требуемое количество расходных материалов.

Ниже приведен еще один любопытный вариант создания горячей коптильни в домашних условиях.

Видео – Простая «горячая» коптильня самостоятельно

Вариант №5. Коптильня холодного копчения из ПЭТ пленки

Итак, вариантов изготовления много, о чем мы только что уже сказали. Мы же начнем с пошаговой инструкции по изготовлению простого приспособления, предназначенного для холодного копчения. Для работы будет использоваться обычная полиэтиленовая пленка.

Коптильня горячего копчения

Шаг первый. Вначале купите саму пленку – потребуется около 2-х метров. Предпочтение отдавайте самому плотному материалу, который, как правило, применяется при обустройстве теплиц. Зашейте «рукав» с одной стороны таким образом, чтобы в результате образовался своего рода мешок.

Шаг второй. Также, чтобы сделать коптильню своими руками, вы должны подыскать небольшой ровный участок земли, площадь которого составляет примерно 1 квадратный метр. Вбейте по углам этого участка деревянные колья, высота которых составляет 2 метра, и соедините их сверху друг с другом при помощи перемычек. Важно, чтобы в результате получилась достаточно устойчивая конструкция.

Шаг третий. Далее соедините между собой колья, которые противоположны друг другу, при помощи диагональных кольев (сделайте это в несколько рядов, как показано на изображении).

Шаг четвертый. Рыбу, которую вы заранее подготовили для копчения, повесьте на прутах, при этом важно, чтобы рыбины не соприкасались друг с другом.

Шаг пятый. Натяните на конструкцию «мешок» из полиэтиленовой пленки, примерно на ? высоты. Засыпьте площадку 1/2 ведра пылающих углей, а сверху уложите еще зеленую траву.

Шаг шестой. Натяните пленку до самой земли, после чего плотно ее прижмите. Необходимо добиться максимальной герметичности самодельной коптильни. Все, устройство полностью готово к эксплуатации, а времени и сил вы потратили самую малость.

Обратите внимание! В дальнейшем при необходимости добавляйте зеленую траву, дабы внутри конструкции был густой дым. Спустя три часа пленку можно снять, а рыбу – проветрить. Если тушки большие, то на следующий день их необходимо повторно прокоптить аналогичным образом.

Дымогенераторы

Чтобы копчение мяса производилось успешно, дымогенератор нужен обязательно. То, как устроен самый простой такой генератор, показано на изображении ниже. Что касается нагревателя, то он здесь показан условно, поскольку, о чем уже говорилось ранее, он может быть абсолютно любым. Также для генератора требуется особое топливо, но об этом несколько позже.

Коптильня горячего копчения

Наддув же обозначен отнюдь не условно. Если генератор работает на естественной тяге (а для этого требуется, чтобы коптильня располагалась на 200-300 сантиметров выше него), то его можно будет использовать разве что для псевдохолодного копчения. Настоящее же горячее копчение требует, чтобы в камере было высокое давление, в то время как тяга, насколько мы знаем, обеспечивает разрежение.

Ниже приведена более интересная схема дымогенератора. Данное устройство функционирует по следующему принципу: чурка, которая поджимается пружиной, оснащенной регулировочным винтом, начинает тереться о шкив еще до начала трения и дымообразования. Здесь же на двигателе располагается вентилятор, который гонит дым внутрь камеры.

Коптильня горячего копчения

На данной схеме изображен коллекторный двигатель переменного тока, и он подходит больше всего. Здесь его мощность должна составлять 200-300 ватт. А вот в случае использования асинхронного двигателя с конденсаторным запуском (а у таких устройств достаточно жесткая наружная характеристика), то для поворота вала потребуется уже примерно 1500-2000 ватт.

Обратите внимание! В итоге вкратце расскажем о дровах, которые можно использовать. Хвойные породы не годятся вовсе, поскольку испортят вкус пищи. Лучшей древесиной для копчения по праву считается вишня, хотя можно использовать и другие фруктовые деревья.

Ключевые принципы правильного копчения

Существует три основных принципа, на которых строится весь процесс копчения. Все это, к слову, вполне доступно даже на кухне обычной городской квартиры, но речь сейчас не об этом. О том, как именно необходимо коптить, мы расскажем в конце статьи.

  • Принцип №1. Окуривание и прогрев должны быть максимально равномерными. Пища должна равномерно обволакиваться тепловой энергией и дымом со всех сторон. В противном случае может наблюдаться фракционирование компонентов продукта, из-за чего и вредные вещества появятся, и вкус заметно ухудшится.
  • Принцип №2. Проникновение должно быть постепенным. При правильной закладке продукт должен выдерживаться не только в течение определенного времени – также его нужно задерживать около легкого дыма. Компоненты последнего проникнут в продукт равномерно, благодаря чему и будет получено требуемое качество. В целом, процесс должен происходить по следующей схеме: дым окуривает заложенные продукты, пока не «придет в непригодность», после чего меняется на свежий. Этого достаточно легко добиться, поскольку «выработанный» дым, имея тот же температурный показатель, меньше весит, поэтому поднимается вверх. Необходимо только, чтобы он на определенное время задерживался около продукта.
  • Принцип №3. Дым должен быть легким. Тяжелые фракции, находящиеся в нем, должны под действием конденсирования выпасть в осадок до того, как дойдут до пищи. Нельзя, чтобы в дыме присутствовали пиролизные газы. Словом, дымок должен быть ароматным и светлым, без угара, при этом – с большим количеством кислорода, который, как известно, способен нейтрализовать пиролизные газы.

Коптильня горячего копчения

А что не имеет значения?

Значения не имеют как раз габариты коптильни. Во время конструирования необходимо соблюдать всего одно требование – между продуктом и стенками прибора, а также другими кусками, должен оставаться зазор как минимум 10-20 миллиметров.

Обратите внимание! Исключением является разве что мелкая рыбешка, которую коптят навалом (к таковой относится треска, тюлька, проч.).

Еще немаловажен материал, из которого изготавливается коптильня. При этом для приготовления медвежатины по технологии холодного копчения, а также другого мяса, имеющего специфический вкус, предпочтение лучше отдавать старой дубовой почке из-под вина либо солений.

Коптильня горячего копчения

Основные способы копчения

Холодное копчение, температура при котором составляет от 30 до 50 градусов, дает самый нежный и изысканный вкус. Свинина, копченная таким способом, может храниться в сухом подвале больше года, в то время как в холодильнике размякнет уже за месяц. Однако холодное копчение занимает достаточно много времени – от трех часов (если речь идет о мелкой рыбе на решетке) до трех дней (к примеру, для массивной свиной ляжки). Более того, продукт следует должным образом подготовить (детальнее об этом – несколько позже), что занимает еще 1-5 дней. Тем не менее, холодная коптильня своими руками самая простая в выполнении, хотя и требует участка земли размером 3,5х2 метра.

Что же касается горячего копчения, то оно выполняется при температуре от 70 до 120 градусов. Некоторые рекомендуют доводить температуру до 350 (!) градусов, однако неизвестно, откуда вообще берутся подобного рода рекомендации. Для горячего копчения не требуется много времени – все занимает не более четырех часов. Также не требуется предварительная подготовка пищи.

Обратите внимание! Горячие копчености заметно уступают холодным по вкусовым качествам, да и хранятся зачастую не более 1,5 суток. В холодильнике их хранить нельзя, поскольку промерзнут. В закрытой посуде протухают, о чем обязательно следует помнить, если вы планируете взять их в дорогу.

Есть еще полугорячее копчение, при котором температура находится в диапазоне от 60 до 70 градусов. Для этого используются самые простые коптильни, предназначенные для холодного копчения. Обычный человек едва ли отличит холоднокопченый продукт от полугорячего по запаху или внешнему виду, зато по вкусовым качествам он такой же, как и горячего копчения.

Для полугорячего способа без подготовки можно использовать исключительно свежие продукты – парное мясо, например, или только что выловленную рыбу.

Ниже будут рассмотрены несколько популярных вариантов изготовления коптильни. Начнем с самого простого – устройства холодного копчения.

Итак, теперь вы знаете, как изготавливается коптильня своими руками, имеете несколько инструкций с соответствующими чертежами. Остается только подготовить все необходимое и приступить к работе! На этом все, удачи и теплых зим!

Чертежи, схемы и дополнительные материалы

Коптильня горячего копчения

  1. Устройство стационарного мангала с коптильней
  2. Коптильня горячего копчения

  3. схема коптильни горячего копчения
  4. Коптильня горячего копчения

  5. Коптильня горячего копчения своими руками
  6. Коптильня горячего копчения

  7. Коптильня для горячего копчения
  8. Коптильня горячего копчения

  9. Коптильня мангал своими руками из металла чертежи
  10. Коптильня горячего копчения

  11. На дно емкости укладывается вещество, которое при нагревании выделяет дым, который и осуществляет копчение. Используется традиционно древесина.
  12. Коптильня горячего копчения

  13. Дымогенератор для коптильни схема
  14. Коптильня горячего копчения

  15. Схема коптильни из бочки
  16. Коптильня горячего копчения

  17. Схема переносной коптильни в виде ящика
  18. Коптильня горячего копчения

  19. коптильня своими руками чертеж

v-teplo.ru

Мини коптильня своими руками 5 вариантов сборки

Для значительного расширения своего рациона качественными продуктами можно обзавестись небольшой котельной (как портативной, так и стационарной). Но до того, как приступать непосредственно к работе, необходимо объективно оценить свои возможности, подготовить необходимые материалы, только в таком случае мини коптильня своими руками будет изготовлена качественно и быстро.

Мини коптильня своими руками

Содержание статьи:

Существует масса способов создания коптильни, мы же расскажем вам только о самых доступных из них.

Мини коптильня своими руками

Вариант №1. Конструкция холодного копчения

Такого рода коптильни делают из самых разнообразных материалов. Ниже приведено пошаговое руководство по созданию простой конструкции с использованием полиэтиленовой пленки.

Шаг первый. Вначале необходимо приобрести саму полиэтиленовую пленку. Два метра толстой пленки (такой, что используется для парников) будет более чем достаточно. Из одного конца рукав приобретенной пленки зашивается таким образом, чтобы в результате получилось некое подобие мешка.

Шаг второй. Далее необходимо место, в котором будет располагаться мини-коптильня. Для этого потребуется небольшая выровненная площадка площадью в 1 м.кв. В каждом из углов этой площадки следует забить двухметровый кол. В верхней части колья необходимо соединить между собой при помощи поперечин. Важно, чтобы конструкция получилась достаточно устойчивой.

Шаг третий. Колья, располагающиеся противоположно, необходимо соединить при помощи диагональных реек приблизительно в два-три ряда.

Мини коптильня своими руками

Шаг четвертый. Рыба, уже подготовленная копчению, должна быть развешена на этих рейках. Также важно, чтобы тела рыб не соприкасались между собой.

Шаг пятый. Подготовленный полиэтиленовый «мешок» необходимо натянуть на эту конструкцию примерно до половины ее высоты. После этого площадку следует засыпать 1/2 ведра раскаленных углей, поверх которых нужно уложить зеленую траву.

Шаг шестой. После этого пленка уже опускается до самой земли, а снизу чем-то придавливается таким образом, чтобы мини коптильня своими руками была герметичной. Все, конструкция готова и, как вы сами убедились, затраты на нее весьма незначительны.

Мини коптильня своими руками

В дальнейшем при необходимости добавляется свежая трава – дело в том, что внутри коптильни постоянно должен находиться густой дым. Спустя три-четыре часа полиэтиленовый «мешок» снимается, а рыба проветривается. Если есть рыбы с большими тушками, то на следующий день такие необходимо прокоптить повторно.

Мини коптильня своими руками

Как своими руками сделать мангал из металла

Ранее мы давали подробную инструкцию о том как самостоятельно сделать несколько вариантов мангала из металла, в дополнение к этой статье советуем вам ознакомится с данной информацией подробности тут

Вариант №2. Коптильня горячего копчения

Проще всего коптильню такого типа сделать из листов металла. Но перед тем, как приступить к работе, следует подготовить все необходимое (перечень приведен ниже).

  1. Пара металлических листов толщиной в 2 миллиметра и габаритами 1565х610 миллиметров.
  2. Тонкие арматурные пруты.
  3. Болгарка.
  4. Метр.
  5. Столярный уголок.
  6. Сварочный аппарат.

Мини коптильня своими руками

После этого можно приступать непосредственно к изготовлению. Алгоритм действий должен быть следующим.

Шаг первый. Вначале первый металлический лист следует разрезать на четыре части. Для получения в результате квадратной коптильни важно, чтобы размеры всех элементов были одинаковыми. Чтобы разрезать лист, используется болгарка с соответствующим диском.

Шаг второй. Два листа свариваются между собой при помощи капельной сварки, после чего при помощи столярного уголка следует удостовериться, что плоскости соединены между собой строго под прямым углом. При необходимости их положение корректируется. Затем аналогичным образом свариваются остальные стороны.

Шаг третий. В целях достижения герметичности все внутренние швы нашей конструкции необходимо аккуратно проварить.

Шаг четвертый. Из другого металлического листа вырезается дно будущей коптильни, после чего его следует тщательно приварить к сделанному на предыдущем этапе коробу.

Шаг пятый. После этого можно приступать к изготовлению крышки конструкции. При помощи болгарки следует вырезать четыре полосы листа нержавеющей стали (важно, чтобы размеры этих полос несколько превышали внешние габариты готового короба). Крышка приваривается. Когда все работы будут завершены, должна получиться достаточно глубокая крышка, чтобы ее можно было с легкостью надевать на короб.

Мини коптильня своими руками

Шаг шестой. Изделие почти что готово. Но для полного завершения всех работ к корпусу привариваются железные ручки и пара уровней металлических стержней. Сверху корпуса следует приварить стержни для монтажа поддона, в котором будут скапливаться жиры и соки. Верхние же прутья требуются для того, чтобы размещать крюки с мясом или же рыбой.

Видео – Изготовление коптильни (вариант с горячим копчением)

Все, после этого можно начинать эксплуатацию коптильни. Тепло в данном случае будет обеспечивать электрическая плитка, но чтобы получать большую температуру, желательно разжигать костер.

Обратите внимание! При желании габариты коптильни можно изменять в ту или иную сторону, но главное требование при этом должно соблюдаться – речь идет о полной герметичности камеры для копчения.

Также отметим, что для того, чтобы сделать мини коптильню своими руками, вначале следует заняться чертежами будущего изделия. В таком случае можно будет грамотно рассчитать количество требуемых расходных материалов.

Мини коптильня своими руками

Вариант №3. Коптильня из ведра

Алгоритм действий в данном случае должен выглядеть следующим образом.

Шаг первый. Берется ведро, на его дно засыпается одно- или двухсантиметровый слой древесных опилок. Внизу. Приблизительно в десяти сантиметрах от днища ведра, ставится решетка, на которую укладываются продукты, предварительно подготовленные к процедуре копчения.

Мини коптильня своими руками

Шаг второй. Далее ведро следует закрыть крышкой и поставить на костер. Разводится огонь, а до тех пор, пока не закончится копчение, крышку открывать не нужно.

Мини коптильня своими руками

Шаг третий. Когда из-под крышки начнет просачиваться пар или дым – это значит, что процедура копчения успешно началась. Также важно, чтобы сама конструкция при этом не перегревалась. Поначалу, когда подготовленный продукт лишь просушивается (на этом уходит примерно ? всего времени, которое занимает процесс), температура внутри корпуса должна составлять около 80-90С, а в течение всего оставшегося времени, то есть непосредственно при копчении – 120С.

Шаг четвертый. Чтобы определить текущую температуру в коптильне, необходимо выполнить всего лишь одно простое действие – покапать на крышку воду. И если та не будет кипеть, а только испаряться безо всякого шипения, значит, с температурой все в порядке. Мясо или рыба будет коптиться грамотно, а в конечном счете не сварится.

Шаг пятый. Для регулировки температуры необходимо отгребать угли или же подкладывать в коптильню топливо. Как правило, процедура копчения занимает от 30-ти до 45-ти минут. Поначалу коптильню придется пару раз снять с костра и, быстро сняв крышку, попробовать пищу. Когда же вы достаточно освоите процесс, необходимости в данной манипуляции уже не будет.

Мини коптильня своими руками

Шаг шестой. Когда копчение закончится, ведро следует снять с костра и, как только оно остынет, извлечь продукт и немного его просушить. Стоит заметить, что, к примеру, в походе поддон для скапливания жара не потребуется.

Вариант №4. Коптильня внутри квартиры

Чтобы изготовить такую конструкцию, необходимо совершить следующие действия.

Шаг первый. Из «нержавейки» варится ящик высотой в 0,4-0,5 метра, его оборудуют крышкой. Далее в крышку необходимо вварить железную трубку, посредством которой будет выводиться дым.

Шаг второй. После этого на трубку надевается шланг – последний следует вывести в форточку. Крышка устанавливается на короб в специальные бортики (выполненные в виде буквы «Г»), предварительно обустроенные извне.

Шаг третий. В бортики заливается вода – это предотвратит выпуск дыма из короба.

Шаг четвертый. Дно короба укрывается слоем ольховых опилок толщиной в один-два сантиметра. Примерно в 10-12-ти сантиметрах от днища привариваются бортики, на них устанавливается специальный поддон, в котором будет скапливаться жар. Приблизительно в 17-20-ти сантиметрах от этих бортиков ставится решетка для продуктов.

Мини коптильня своими руками

Шаг пятый. Далее мини коптильня своими руками закрывается крышкой, а бортики наполняются водой. Конструкция ставится на газовую плиту, поджигается газ. Все, процедура копчения началась!

Вариант №5. Как сделать портативную коптильню из старого холодильника

В большинстве случаев старые холодильники эксплуатируются владельцами загородных участков в качестве шкафов, в которых хранится разного рода мелочь. Но немногие ведают, что из такого холодильника вполне можно изготовить малогабаритную коптильню. Для этого следует выполнить такие действия.

Мини коптильня своими руками

Шаг первый. Вначале удаляются все «внутренности» холодильника, нужно оставить только дверку и саму коробку.

Шаг второй. Сверху проделывается отверстие под дымоходную трубу.

Шаг третий. К боковым стенкам корпуса на трех различных уровнях крепятся 3 пары металлических уголков. На два первых уровня взгромождаются решетки, а также планки с крючочками. Что же касается уголков, расположенных снизу, то они нужны для монтажа поддона, в котором будет скапливаться жар.

Шаг четвертый. Также для изделия потребуется крепкий поддон под опилки и электроплитка. Плитку следует установить на дне корпуса, а поверх нее устанавливается и сам поддон.

Мини коптильня своими руками

Шаг пятый. Важно, чтобы дверка нормально закрывалась – это необходимо для минимизации поступления воздуха.

Мини коптильня своими руками

Видео – Создание коптильни из холодильника

Вариант №6. Создание коптильни из старой бочки

Пожалуй, одним из простейших способов изготовления миниатюрной коптильни является применение для этого железной бочки. Вначале у такой бочки обрезается дно, затем ее оснащают решеткой (или, как вариант, арматурными прутами) на двух различных уровнях. В нижней части устанавливается поддон, а в верхней будут вешаться продукты (при помощи крючков).

Мини коптильня своими руками

Обратите внимание! Если костер будет располагаться непосредственно под корпусом, значит, речь идет о конструкции горячего копчения.

А если бочку поместить на специальный приямок и подвести туда дымоходную трубу от костра (ее длина должна составлять два метра), то получится уже холодное копчение.

Мини коптильня своими руками

Видео – Делаем из бочки хорошую коптильню

Вариант №7. Делаем из баллона коптильню (простой способ)

Мини коптильня своими руками изготавливается также из старого пропанового баллона. Если в вашем хозяйстве завалялась такая ненужная вещь, а вы не знаете, куда ее «пристроить», то советуем ознакомиться с приведенной ниже инструкцией. Сразу оговоримся, что процедура переделывания достаточно сложная, но при наличии грамотной инструкции с ней вполне можно справиться. Чтобы все получилось, нужно выполнить следующие действия.

Мини коптильня своими руками

Шаг первый. Вначале баллон вывозится в отдаленное место для того, чтобы выпустить из него остатки пропана и срезать вентиль. Чтобы проверить, действительно ли баллон полностью опустошен, нужно нанести на вентиль мыльную воду. В отсутствие пузырьков можно приступать к следующему этапу.

Шаг второй. Далее из емкости сливаются остатки газолина (для этого используется что-либо металлическое), который впоследствии необходимо сжечь.

Шаг третий. В целях промывки пустой баллон следует наполнить обычной водой.

Шаг четвертый. Вымытая емкость отвозится домой, после чего можно начинать делать саму коптильню.

Мини коптильня своими руками

Шаг пятый. Вначале необходимо позаботиться о большой дверке, посредством которой будут загружаться продукты. Важно, чтобы разрезы в баллоне были выполнены не до конца, в противном случае дверка попросту преждевременно вывалится.

Шаг шестой. Соответствующие места защищаются, затем к ним привариваются петли там, где в будущем будет располагаться дверка. По окончании процедуры сварки дверка окончательно вырезается. После этого нужно позаботиться о подставке для коптильни.

Мини коптильня своими руками

Шаг седьмой. В днище баллона сначала вырезается полоска металла, после чего спиливается половина всего дна. Еще коптильня должна оснащаться топочной камерой.

Шаг восьмой. Для изготовления топочного отделения используются толстые металлические листы. После изготовления топка приваривается к баллону таким образом, чтобы образовалась единая цельная конструкция.

Шаг девятый. До того, как начинать первое копчение, прибор из баллона прокаливается при помощи дров.

Фото коптилен

Мини коптильня своими руками

Мини коптильня своими руками

Мини коптильня своими руками

Мини коптильня своими руками

Как видим, мини коптильня своими руками может быть изготовлена самыми различными способами, поэтому вы сами вправе выбирать, каким из них воспользоваться.

v-teplo.ru

Коптильня из дерева своими руками, инструкция по сборке

Копчение – популярный способ приготовления различных продуктов, придающий им специфический вкус и аромат. Для готовки таким способом можно использовать различные коптильни, в том числе сделанные своими руками. Один из не самых популярных вариантов – деревянная конструкция. Отметим, что коптильню можно сделать и для горячего, и для холодного копчения.

Дачное сооружениеДачное сооружение

Преимущества и недостатки

У коптилен, изготавливаемых из дерева, есть как положительные, так и отрицательные стороны.

Преимуществ таких конструкций значительно больше:

  • доступность материала;
  • простота обработки материала – конструкция из дерева может иметь любую форму, размер и даже декоративную отделку;
  • легкость в ремонте – поврежденные фрагменты деревянной коптильни легко заменить;
  • возможность внутреннего утепления коптильни – можно использовать материалы, не выделяющие при нагревании вредных веществ;
  • экологичность;
  • эргономичность.

Благодаря простоте работы с деревом коптильни можно изготавливать в различном исполнении. При желании можно сделать конструкцию, которая идеально впишется в ландшафтный дизайн.

Интересная задумкаИнтересная задумка

У деревянной коптильни имеются и некоторые недостатки. Связаны они с особенностями используемого материала. Недостатки коптилен из дерева следующие:

  • Риск возгорания – дерево может воспламениться, а огонь способен перекинуться на другие конструкции, деревья, сухую траву. Справедливо заметить, что возгорание случается при неправильной эксплуатации коптильни.
  • Чувствительность к перепадам температуры и влажности. С таким недостатком можно справиться с помощью наружной обработки коптильни, но даже без этого приема конструкция прослужит достаточно долго.

Особенности конструкции

Особенностью деревянной коптильни является ее конструкция. Выполняют такое устройство в виде домика с остроконечной крышей.

Топка для коптильни горячего копчения располагается непосредственно в нижней ее части либо на небольшом расстоянии от нее. Топка и коптильня холодного копчения монтируются по отдельности на расстоянии нескольких метров друг от друга и соединяются трубой.

Мясо в процессе готовки Мясо в процессе готовки

Топка и идущая от нее к коптильне труба должны быть герметичными. Это условие необходимо для пожарной безопасности – даже одна искра может вызвать пожар, особенно при копчении горячим способом, который подразумевает поддержание довольно высокой температуры.

Необходимые инструменты и материалы

Для изготовления коптильни из дерева следует выбирать не смолистые породы. Это может быть:

  1. липа;
  2. ольха;
  3. кедр;
  4. осина;
  5. дуб;
  6. береза.

В качестве материала для деревянной коптильни можно использовать фанеру (минимальная толщина 8 мм), остроганные доски, бруски, вагонку, блок-хаус. Выбранный материал следует обработать специальным антисептиком.

Для изготовления деревянной коптильни не подходят материалы, которые состоят из нескольких слоев и пропитаны клеевым составом. В выбранной древесине должно быть также минимум сучков.

Самодельная постройкаСамодельная постройка

Помимо выбранного дерева для изготовления коптильни понадобятся другие материалы и инструменты:

  • ножовка по дереву;
  • молоток и гвозди либо шуруповерт и саморезы;
  • отвертка;
  • петли для дверцы;
  • труба для дымохода;
  • термометр;
  • металлический поддон для сбора жира;
  • решетки для продуктов либо арматура для их изготовления;
  • крюки для подвешивания продуктов;
  • металлические уголки или деревянные бруски в качестве направляющих для поддона и решеток;
  • материал для кровли – крышу можно покрыть шифером, профилем;
  • кирпичи или блоки для топки и цоколя коптильни;
  • цемент, песок, щебень для фундамента;
  • для заделки стыков – пакля, влагостойкий герметик.

Постройка с термометромПостройка с термометром

Читайте также: Как смастерить коптильню из трубы

Изготовление устройства для горячего копчения

Коптильня для горячего копчения предполагает поддержание в камере довольно высокой температуры. Достигается это близким расположением источника жара. Топку можно смонтировать под корпусом коптильни, но такой вариант пожароопасен, поэтому следует вынести ее за пределы конструкции.

Действовать нужно по следующему алгоритму:

  • Выкопать яму. Ширина одной стороны – 1 м, глубина – 0,3-0,4 м.
  • Сделать песчаную подушку и насыпать слой щебня.
  • Установить по периметру кирпичи или блоки, залить раствор.
  • Выложить небольшой цоколь из кирпича или блоков, вмонтировав в него внизу трубу. Внутри цоколя она должна загибаться кверху – из нее будет поступать дым в камеру коптильни. В камере труба должна выходить кверху в центре, общая ее длина 1,5 м, диаметр 0,2 м.
  • Сделать небольшое углубление, к краю которого должна подходить труба, выходящая из корпуса коптильни. Выложить дно и стены углубления кирпичом – стенки должны немного возвышаться над верхним краем трубы.
  • В передней части топки смонтировать дверцу. Верх закрыть керамической плитой или кирпичами, выстелив сначала лист железа. Все стыки промазать огнеупорной глиной.
  • Смонтировать каркас коптильни. Делать это удобнее непосредственно на месте. По боковым сторонам корпуса нужно предусмотреть поперечные перекладины. На них в дальнейшем будут устанавливаться решетки для продуктов. Внизу камеры такие перекладины нужны для размещения поддона для сбора жира. В верхней части корпуса на перекладинах следует сделать несколько углублений – в них будут крепиться деревянные перекладины либо прутья из арматуры, на которые можно подвешивать крюки с продуктами.
  • Все стороны каркаса обшить досками. Стыки должны быть плотными, все щели следует заделать паклей.
  • Передняя стенка камеры обшивается досками частично – в нее следует вмонтировать дверь. Крепить ее следует на прочные петли. Обязательно сделать задвижку или щеколду и удобную ручку. Дверь должна строго соответствовать размерам проема. Изготавливается она также из плотно подогнанных досок или брусков.
  • Сделать двухскатную крышу. Скат в сторону топки нужно удлинить и установить на опоры. Над трубой смонтировать деревянный настил – глубина соответствует размерам коптильни. В полученном пространстве удобно хранить запас дров, которые будут оставаться сухими.
  • В крыше сделать отверстие и вывести трубу. Обязательно смонтировать над ней «гриб». Для заделки стыков использовать влагостойкий герметик.
  • Для защиты от осадков покрыть крышу подходящим кровельным материалом.
  • Установить решетки для копчения продуктов. Между ними нужно оставлять достаточно места, чтобы дым хорошо циркулировал.
  • Вмонтировать в дверку или боковую сторону коптильни термометр.

Интересный агрегатИнтересный агрегат

Оптимальная температура для горячего копчения – 90-120°C градусов. Такой показатель означает повышенный риск возгорания, поэтому важно тщательно заделать все стыки и соблюдать правила пожарной безопасности. Рядом с коптильней всегда следует держать емкость с песком – в случае пожара им можно будет быстро потушить огонь.

Преимущество использования коптилен для горячего копчения состоит в том, что приготовление таким способом занимает немного времени: закоптить рыбу, мясо или птицу можно в течение часа. Это позволяет не оставлять деревянную конструкцию надолго без внимания, что хорошо с точки зрения пожарной безопасности.

Читайте также: Как сделать коптильню из медицинского бикса

Самодельная конструкция для холодного копчения

Конструкция для холодного копчения выполняется также в виде домика. При желании коптильню можно интересно декорировать. Устройство подразумевает обустройство основного корпуса коптильни и отдельной топки – соединение выполняется с помощью трубы, размещенной в траншее.

Действовать нужно по следующему алгоритму:

  • Сделать два углубления в земле и соединить их траншеей. Топку следует располагать ниже камеры коптильни – этот фактор следует учитывать, если на участке рельеф неровный. Оптимальная длина траншеи – 2-2,5 м. Камеру заглублять примерно на 40 см.
  • Утрамбовать дно котлована для камеры коптильни, сделать песчаную подушку (5-7 см), насыпать слой щебня и залить бетонный раствор.
  • Утрамбовать дно траншеи и уложить трубу с меньшим диаметром – траншея должна быть на 20 см выше. Труба должна примерно на 15 см заходить в углубление для топки.
  • Нанести по длине трубы раствор и наложить обрезок трубы большего диаметра. Остальное пространство заполнить раствором.
  • В углублении для топки стенки выложить кирпичом, смонтировать дверцу. Стенки должны закрывать также часть трубы.
  • Верх топки закрыть керамической плитой или металлическим листом, он должен перекрывать и стенки топки, и заходить сверху на дверцу.
  • Сделать для коптильни бетонное основание и выложить цоколь из кирпича – труба, выходящая из траншеи, должна быть вмонтирована в него. Цоколь выкладывается в 10 рядов кирпича, половина из них должна располагаться над грунтом. Внешние размеры цоколя должны строго соответствовать размерам камеры коптильни.
  • На этом этапе следует проверить работы конструкции – разжечь в топке огонь и проверить, поступает ли дым по трубе в цоколь будущей коптильни.
  • Сделать каркас коптильни. В высоту используют бруски длиной 80 см, соединяют их внизу и вверху брусками длиной в 35 мм. В итоге должен получиться остов параллелепипеда.

Схема оборудования Схема оборудования

  • Сделать П-образную стойку и прикрепить ее сверху основного каркаса. Эта стойка необходима для крыши. На верхние боковины каркаса прикрепить бруски, выступающие за его пределы. К ним будут крепиться нижние части досок для кровли.
  • Обшить корпус коптильни и крышу выбранным деревом. Передняя стенка обшивается частично, так как в ней будет сделана дверца. Крышу покрыть выбранным кровельным материалом.
  • Смонтировать дверцу и закрепить ее на петлях. Сделать задвижку или замок.
  • В крыше сделать отверстие диаметром 5-7 см и вывести вентиляционную трубу. Над ней следует сделать «гриб», чтобы защитить от осадков.
  • Внутри корпуса смонтировать перекладины, сделав сверху небольшие углубления – закрепить в них прутья из арматуры. Они будут использоваться для подвешивания продуктов. При желании можно сделать дополнительные перекладины, куда можно устанавливать решетки для горизонтальной выкладки продуктов.
  • Установить камеру коптильни на подготовленный цоколь и скрепить их металлическим скобами или полосками металла.
  • Термометр можно вмонтировать в дверцу коптильни либо одну из боковых стенок.

Дачный вариант Дачный вариант

Одну сторону крыши можно удлинить в сторону траншеи и сделать под нижний край подпорки. На траншею установить деревянный поддон – его можно использовать для хранения запаса дров – крыша сверху будет защищать их от дождя.

Конструкцию можно упростить и соорудить топку из металлической бочки. Располагается она рядом с коптильней из дерева, а соединительная труба располагается над землей.

Вместо изготовления деревянного каркаса можно использовать деревянную бочку. Недостаток такого варианта заключается в меньших размерах конструкции.

Технология холодного копчения требует поддержания в коптильне невысокой температуры – не более 35-40°C градусов. Именно для соблюдения этого условия топка устанавливается на таком расстоянии от основного корпуса коптильни.

Привлекательность агрегата для холодного копчения заключается в том, что топка располагается отдельно, поэтому риск возгорания деревянной конструкции из-за нее минимален: искры огня на таком расстоянии просто не доходят до основной конструкции, потому туда попадает только дым.

Агрегат для холодного методаАгрегат для холодного метода

Деревянные коптильни имеют ряд преимуществ, а при соблюдении технологии изготовления и правил пожарной безопасности практически лишены недостатков. Можно изготовить конструкцию и для горячего, и для холодного копчения. Основное отличие заключается в расстоянии, на котором располагают топку.

kopchen.ru

🍖 Коптильня горячего копчения своими руками: пошаговые инструкции

Вот и наступили тёплые деньки, которые так и манят провести выходные на природе. А что может быть лучше, чем вкусная еда, приготовленная на свежем воздухе. Разнообразить меню вы сможете, сделав на дачном участке коптильню горячего копчения своими руками. Готовые конструкции стоят довольно дорого, а покупать часто такие продукты накладно. Редакция Homius подготовила несколько мастер-классов с пошаговыми рекомендациями по изготовлению камер, с помощью которых у вас на столе регулярно будут изысканные блюда с аппетитным ароматом всего за пару часов.

Коптильня горячего копчения своими рукамиВ коптильне горячего копчения можно быстро приготовить разнообразные блюда

Содержание статьи

Основные узлы и принцип работы коптильни горячего копчения

Горячее копчение – это приготовление блюд под температурным воздействием в пределах 100ºС. Длительность процесса зависит от вида продуктов и их размеров, а для ароматного дыма потребуется всего лишь купить щепу. Устройство коптильни очень простое. Разобравшись в основных узлах, можно сделать камеру из многих доступных средств, которые всегда есть в арсенале дачников. Рассмотрим общий принцип работы и базовые элементы.

  • топка, она расположена под камерой и предназначена для нагрева щепы;
  • камера – герметичная ёмкость, которая отвечает за равномерное распределение горячего воздуха и достижение требуемых температур. Она располагается непосредственно над топкой;
  • гидрозатвор препятствует попаданию холодного воздуха снаружи внутрь, а также уменьшает объём канцерогенных веществ. Он представляет собой углубление, которое заполняется водой;
  • решётки и крючки необходимы для размещения продуктов на нужной высоте для дальнейшего копчения;
  • поддон или отражатель – съёмная конструкция, его устанавливают для сбора соков и жира, которые при попадании на дно начинают гореть. Выделяемый дым портит вкусовые качества продуктов;
  • градусник – это необязательный элемент, но с его помощью легче проконтролировать работу коптильни.
Схемы вертикальных коптиленСхемы вертикальных коптиленРешёток в коптильне может быть несколькоРешёток в коптильне может быть несколькоУстройство коптильниУстройство коптильни

Как сделать своими руками коптильню горячего копчения из металла

Металл – это наиболее оптимальное решение для коптильни горячего копчения. Для этого подойдут листы, а также старая бочка и даже ведро. Остановимся на каждом варианте более подробно.

Коптильня из стальных листов

Для коптильни лучше всего использовать листы толщиной 2 мм, тонкая сталь быстро прогорит, но с другой стороны, через пару лет можно за пару часов сделать аналогичное или более модернизированное устройство.

Оптимальная толщина стали – 2 ммОптимальная толщина стали – 2 мм
Что потребуется для работы

Для работы нам понадобится следующий материал и инструменты:

Схема коптильни

Перед работой обязательно нужно составить чертёж будущей конструкции. Так будет проще подобрать материал и, исходя из ассортимента блюд, которые планируется в ней готовить, определить оптимальные параметры.

Совет! Размеры коптильни можно изменять, главное требование – соблюдать герметичность конструкции.

Чертёж коптильни из металлических листовЧертёж коптильни из металлических листовСхема коптильного ящика из металла толщиной 1-1,5 смСхема коптильного ящика из металла толщиной 1-1,5 см
Пошаговая инструкция изготовления коптильни горячего копчения своими руками

Рассмотрим пошагово весь процесс изготовления коптильни из листов металла своими руками.

Совет! Во время копчения нужно следить за уровнем воды в гидрозатворе и, при необходимости, подливать её.

Коптильня из металлической бочки

Если у вас есть металлическая бочка, из неё получится превосходная вместительная камера для горячего копчения.

Основную часть бочки будет занимать камера горячего копченияОсновную часть бочки будет занимать камера горячего копчения
Что нужно подготовить для работы

Для работы, кроме бочки, нам понадобятся:

  • небольшой лист металла толщиной около 4 мм;
  • сварочный аппарат.
Для коптильни подойдёт любая металлическая бочкаДля коптильни подойдёт любая металлическая бочка
Чертёж коптильни из бочки

Схема бочки очень простая, можно установить внутрь несколько решёток или продумать размещение мяса или рыбы на крючках.

Коптильня горячего копчения своими руками всего за 5 минут Коптильня горячего копчения своими руками всего за 5 минут
Пошаговая инструкция

Изготовление коптильни из бочки с топкой внутри состоит из следующих этапов.

  1. Вырезать из металла круг диаметром, равным диаметру бочки.
  2. Условно разделить бочку на 3 части, треть её будет занимать топка. Приварить круг в этом месте изнутри к стенкам.
  3. В днище проделать несколько отверстий, они необходимы для продува топки, а также через них будет высыпаться зола.
  4. В топочной части вырезать в стенке небольшую дверцу размером 20×30 см.
  5. Приварить ручки-задвижки и петли к дверце.
  6. В днище проделать отверстие для дымовой трубы небольшого размера.
  7. Зафиксировать трубу в отверстии.
  8. Приварить к бочке ножки, они приподнимут устройство над землёй, что даст возможность беспрепятственного доступа воздуха в топку.
  9. В качестве поддона подойдёт крышка от бочки. Её нужно установить внутрь на крестообразной подставке высотой до 20 см. Обязательно приварить к ней ручку, чтобы удобнее было доставать.
  10. В верхней части необходимо сделать крепление для решётки. Для этого подойдёт арматура, сваренная в виде петелек и установленная с 4 сторон. Расстояние между решётками должно быть не менее 15 см.
  11. Решётку можно сварить из металлических прутьев.
  12. Крышку можно сделать из древесины или металла. Многие используют обычный джутовый мешок.

Важно! Топка может находиться и вне бочки. Для этого нужно, например, соорудить небольшую кирпичную кладку. Благодаря этому увеличится полезное пространство коптильни.

На видео можно наглядно посмотреть принцип работы коптильни из бочки.

Статья по теме:

Коптильня горячего копчения своими руками всего за 5 минутКоптильня своими руками: отличия процессов горячего и холодного копчения; варианты стационарных, складных, переносных коптилен; пошаговые инструкции изготовления с подробным описанием — в нашей публикации.

Как сделать коптильню за 5 минут из ведра

Даже старое металлическое ведро можно приспособить под коптильню. Работы всего на 5-10 минут, зато потом весь сезон вы будете коптить не только мясные и рыбные деликатесы, но и овощи, грибы и даже фрукты.

Какие материалы понадобятся для работы

Для работы нужно подготовить:

  • ведро или выварку с крышкой. Подойдёт любая эмалированная ёмкость или изделие из нержавейки. Использовать оцинкованную посуду для горячего копчения нельзя;
  • металлический профиль;
  • прут из стали или металлическая сетка, также подойдёт решётка от холодильника.
Чертёж коптильни

Для наглядности можно использовать один из чертежей, самое главное, закрепить решётки на определённой высоте.

Коптильня горячего копчения своими руками всего за 5 минут Коптильня горячего копчения своими руками всего за 5 минут
Пошаговая инструкция

На изготовление коптильни из старого ведра понадобится около 5 минут, рассмотрим весь процесс более подробно.

  1. Закрепить металлический прут или решётку в верхней части ведра.
  2. Из металлического профиля сделать подставку под поддон.

Теперь, когда коптильня готова, нужно правильно загрузить в неё все компоненты. На дно засыпается щепа слоем в 2-3 см. На неё сверху ставится подставка из профиля и миска-поддон для сбора сока и жира. В верхней части устанавливается решётка или прут, на который подвешивают мясо, птицу или рыбу. Затем коптильню из ведра размещают над огнём, желательно на подставке из кирпича.

Совет! Вместо подставки из профилей можно использовать обыкновенную металлическую миску. Её следует разместить на пустой консервной банке, установленной на основании вверх дном. В стенках банки предварительно делаются отверстия для выхода дыма.

Изготовление стационарной коптильни горячего копчения из кирпича

После того, как вы потренировались на изготовлении простых коптилен, можно приступать к выкладке монументальной конструкции из кирпича.

Какие материалы и инструменты понадобятся для работы

Для возведения коптильни горячего копчения нам понадобятся:

  • огнеупорный кирпич, подойдёт и керамический, а вот силикатный использовать нельзя;
  • глина;
  • ёмкость для раствора;
  • строительные инструменты: уровень, шпатель, молоток, кельма, лопата;
  • решётка и прутья;
  • металл для дверцы и крыши;
  • стальная сетка;
  • бетон;
  • щебень и песок;
  • рубероид и битумная мастика.

Важно! Для коптильни основной компонент – глина, это природный материал, который положительно влияет на аромат продуктов, размещённых для копчения.

Чертёж и порядовка

Для горячего копчения очаг необходимо расположить непосредственно под камерой. Дымоход предпочтительнее сделать из кирпича или металла, поскольку это также влияет на вкус продуктов. Для защиты от осадков сверху нужно установить стальной колпак. Ещё одну важную деталь потребуется предусмотреть заранее – съёмный поддон, в который стекают соки и жир во время копчения. Это даст возможность вовремя очищать его, что позволит избежать образования нагара.

Чертёж коптильни горячего копчения из кирпичаЧертёж коптильни горячего копчения из кирпичаПодробная порядовка кирпичной кладкиПодробная порядовка кирпичной кладки

Пошаговая инструкция

Поскольку коптильня из кирпича – это стационарная конструкция и переместить её не получится, необходимо тщательно выбирать место для возведения. Желательно расположить её подальше от деревьев и строений, чтобы не нанести им урон. Площадка должна быть ровной. Можно дополнительно подвести водопровод и установить небольшой столик. Рассмотрим весь процесс строительства коптильни более подробно.

Заложение фундамента

Этапы возведения фундамента следующие.

  1. Вырыть неглубокую яму около 30-40 см.
  2. На дно уложить песок и щебень, утрамбовать их и выровнять.
  3. Уложить сверху стальную сетку.
  4. Залить бетонной смесью.
  5. После полного застывания бетона уложить на битумную мастику рубероид для гидроизоляции.
Для семьи достаточно небольшой коптильни, площадь основания которой 1м²Для семьи достаточно небольшой коптильни, площадь основания которой 1м²
Выкладка коптильни

После завершения работ по возведению фундамента, приступают к выкладке основной части.

Более подробно весь процесс можно посмотреть на видео:

Чтобы проверить, насколько правильно возведена коптильня, нужно выполнить тестовую закладку небольшого количества продуктов. По цвету и качеству приготовленных блюд можно судить о результате. Для начала, необходимо закрыть выходное отверстие трубы, прогреть камеру в течение получаса, затем открыть выход и дать устройству  поработать ещё 30 минут. Если от коптильни не идёт дым, значит, все швы герметичны, в противном случае, следует сразу справить недочёты. Подкопчённые продукты должны быть горячими, иметь румяную корочку и золотистый вид.

Заключение

Сделать коптильню горячего копчения можно из многих предметов, например, для дома подойдёт небольшой контейнер с гидрозатвором, который будет препятствовать распространению дыма. На газовой конфорке процесс приготовления займёт не более получаса. Какой бы вариант вы для себя не выбрали, всегда нужно помнить о технике безопасности во время изготовления и эксплуатации устройства. А вам знаком процесс изготовления коптильни своими руками? Поделитесь в комментариях результатами ваших работ. Не забудьте поставить лайк и подписаться на наш журнал, чтобы быть в курсе самых свежих обзоров. Напоследок предлагаем посмотреть видео о том, как можно сделать коптильню горячего копчения из газового баллона:



Предыдущая

Бытовая техникаШтроборез по бетону – ремонт должен быть быстрым и эффективным

Следующая

Бытовая техникаКак выбрать холодильник: полезные и бесполезные опции, которые влияют на стоимость

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

homius.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
