Как изготовить бетономешалку своими руками в домашних условиях

Как сделать бетономешалкуДля изготовления бетономешалки своими руками можно воспользоваться отработавшими свой срок агрегатами. Это может быть стиральная машина или аппарат, в состав которого входят нужные для самодельного устройства элементы. Применение можно найти для обыкновенной бочки. Для работы в домашних условиях нет смысла сооружать крупногабаритную конструкцию. Достаточно агрегата средних размеров.

Преимущества и недостатки конструкции

В домашних условиях, особенно на дачных участках, всегда проводятся работы, связанные с замешиванием раствора. Изготовление самодельного устройства для замеса бетона имеет свои преимущества:

  • самодельный бетоносмеситель обходится дешево;
  • размер устройства изготавливается любых параметров;
  • бетономешалка легче в ремонте, поскольку сделана своими руками.

Кроме положительных сторон имеются и недостатки.

К ним относятся:

  • большие временные затраты по изготовлению;
  • необходимы навыки по умению обращаться с железом;
  • чтобы сделать ручную бетономешалку, требуется чертеж. Нужно иметь понятие о проектировании.

Самодельная ручная бетономешалка

Не составит большого труда сделать ручную бетономешалку своими руками из бочки. Чертеж готовится на предварительном этапе. Затем понадобятся материалы:

  • бочка объемом 100 или 200 л, которая выполняет роль груши;
  • уголок для станины;
  • 2 штуки подшипников;
  • стальная труба;

Подобрав такие материалы, можно изготовить простой бетоносмеситель без электрического привода.

Технология самоделки следующая:

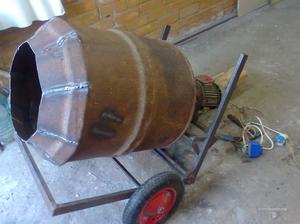

  1. Как выглядит самодельная бетономешалка
    В середине бочки вырезается прямоугольное отверстие под крышку. С внутренней стороны привариваются уголки и прокладывается резина для герметичности.
  2. Навариваются мощные петли и устанавливается крышка.
  3. Из листового металла толщиной 2- 3 мм с внутренней стороны бочки навариваются лопасти для перемешивания раствора.
  4. По центру устанавливаются ступицы с подшипниками и вставляется ось.
  5. Конструкция крепится на металлическом основании.
  6. Сбоку прикручивается ручка для вращения. Если их установить с 2 боков, то можно работать вдвоем одновременно.

Самодельную бетономешалку из бочки снаружи можно покрасить. Делать это изнутри бессмысленно. Бетон обдерет всю краску.

Устройство с двигателем и редуктором

Конструкция самодельной бетономешалки с двигателем от стиральной машины состоит из 3 узлов: двигателя, емкости и основы.

В качестве емкости используются бидоны из-под молока. Если же планируется больший размер бетономешалки, то применяется бак стиральной машины. Для изготовления бетоносмесителя принудительного действия устанавливается двигатель, который берется из той же стиральной машины.

Перед началом сборки бетономешалки своими руками из стиральной машины, нужно подготовить следующие материалы:

  • Конструкция бетономешалкиемкость. Для этой цели используется барабан стиральной машины;
  • двигатель из того же стирального агрегата;
  • уголок из металла 50×50 мм. Он нужен для будущего основания устройства;
  • 2 колеса от тачки. Они должны выдержать большой вес оборудования;
  • металлический стержень для колес из закаленной стали в качестве оси;
  • полоски металла шириной 50 мм и толщиной 4 мм;
  • труба диаметром 30 мм.

Подготовка основания изделия

Самодельная бетономешалка из стиральной машины должна устанавливаться на прочное основание. Это влияет не только на процесс работы, но и увеличивает срок эксплуатации аппарата.

Порядок работы следующий:

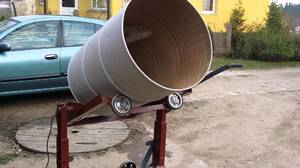

  1. Особенности сборки устройстваВ качестве основания для 2 треугольников от уголка отрезается 2 отрезка по 60 мм.
  2. Для бедер треугольников отрезается еще 4 отрезка по 80 мм.
  3. Устанавливаются оба треугольника напротив друг друга и к их ребрам привариваются отрезки уголка по 50 м. Получается устойчивая конструкция.
  4. На 2 вершинах треугольников привариваются гайки с внутренним диаметром 31- 32 мм.
  5. Сквозь них просовывается труба диаметром 30 мм. Концы развальцовываются, чтобы она свободно вращалась, но выскочить не могла.
  6. Отрезаются 2 отрезка уголка длиной 1,4 м. Укладываются параллельно друг к другу и к ним привариваются 3 ступеньки.
  7. Лесенка прикладывается перпендикулярно трубе и приваривается к ней в средней части. Получаются качели.

Основание готово

.

Полная сборка конструкции

Самодельное устройствоНа лесенку укладывается емкость и приваривается к ней. В баке стиральной машины установлен активатор. Его можно приспособить для работы. Внутри бочки будут вращаться лопасти.

Остается закрепить двигатель с редуктором. Для этого в корпусе сверлятся отверстия для болтов. Сверху располагается защитный корпус, который можно приспособить из автомобильной камеры.

Теперь подключается конструкция к сети и проверяется ее работоспособность. К преимуществу такого типа агрегата относится простота сливания бетона. Достаточно наклонить лесенку и раствор выльется. Недостатком является то, что под низ емкости нужно подставлять подпорку.

Бетономешалка, изготовленная своими руками, намного удобнее, чем покупная. Все элементы конструкции подбираются самостоятельно, следовательно, заменить в случае необходимости их будет легче.

Бетономешалка своими руками — дёшево и надёжно

Люди, которые планируют строить себе дом, составляют список необходимых приспособлений. И, оказывается, что без бетономешалки никак не обойтись. Приобретение такого устройства связано с большими денежными тратами, поэтому умельцами разработаны инструкции как самостоятельно собрать такое приспособление. Немаловажным фактором является и то, что данное изделие рассчитано на долгую и многократную службу.

Содержание

  1. Удобная конструкция бетономешалки
  2. Собираем самостоятельно
  3. Бочка как основа бетономешалки
  4. Выполняем сборку основных компонентов
  5. Окончание сборки и установки бетономешалки
  6. Самостоятельно делаем бадью
  7. Безопасная работа

Удобная конструкция бетономешалки

Вы можете быть уверены, что если будете внимательно следовать инструкциям, то сборка бетономешалки не отнимет много времени. Перечислим преимущества, которые вы получаете:

  • конструкция предполагает использование экономичных материалов (т.е. вам не придётся сильно тратиться).
  • даже человек без особых навыков сможет собрать это изделие.
  • составляющие детали не являются особо редкими. Их несложно найти, но приготовьтесь, что если их не будет в вашем владении, то придётся либо просить у друзей, либо покупать.

Самодельная бетономешалка включает в себя следующие детали: ручку для выброса бетона, мотор, каркас, емкость для бетона. Если вы намереваетесь перевозить бетономешалку с места на место, то следует собрать и соответствующую передвижную конструкцию на основе тележки с колёсами.

Собираем самостоятельно

Screenshot_1Для начала надо обдумать план предстоящей работы, а именно – нарисовать чертёж бетономешалки, решить из каких компонентов она будет состоять.

Несомненно, что частью бетономешалки будет бадья. Вам придётся подыскать ёмкость или сосуд большого объёма.

— Возможно, это будет одна из тех бочек, которые часто стоят на приусадебных участках (подойдёт как металлическая, так и пластмассовая).
— Иногда встречаются и очень большие, многолитровые кастрюли, которые тоже подойдут для бетона.

— Круглые вместительные баки, наподобие «титанов», используемых для приготовления чая в поездах.

Если не удалось найти подобной ёмкости у себя либо же у друзей, то придётся потрудиться – изготовить её самостоятельно. При этом сэкономите немало денег, ведь в магазине такие изделия стоят недёшево.

Сразу стоит отметить, что для комфортной работы бетономешалки потребуется ёмкость в 200 л. и больше. Тогда вам не придётся выгружать и разгружать её, а сразу приготовите нужное количество смеси.

Бочка как основа бетономешалки

6В особо неблагоприятных условиях люди умудряются изготавливать бетон, настойчиво перемешивая смесь лопатой. Но это каторжный, изматывающий труд. Ведь в состав смеси входят цемент, песок и вода – вещество получается вязким, а конечный результат может быть худшим, чем ежели использовать бетономешалку. Зато какая-нибудь старая ёмкость (например, бочка на 200 л.) станет существенной частью бетономешалки и избавит вас от мучений.

Рассмотрим два варианта изготовления такого полезного приспособления. Так, в первом случае вы будете вращать бетономешалку своими руками. Что, впрочем, значительно легче, чем делать это вовсе без этого устройства, лопатой. Второй вариант более «продвинутый» в нём используется двигатель (электрический или бензиновый), но, соответственно, и затрат придётся приложить больше.

Если вы решили сделать бетономешалку без дополнительной тяги, то вам понадобится вал и бочка. С двух сторон вала закрепляются ручки. Вы вращаете эти ручки, и вал вращается вместе с насаженной на него бочкой со смесью.

Последовательность сборки следующая:

  1. 5Прежде всего, необходимо вварить в бочку перегородки высотой примерно в 12 см. На ваш выбор какими будут перегородки – продольными или поперечными.
  2. Определитесь, будет ли ваша бетономешалка подвижной. Если «да», то на тачке закрепляются стойки.
  3. Проверьте, насколько герметична ваша бочка. Возможно, понадобится крышка или кусок подходящего материала, с помощью которого следует заварить эту ёмкость.
  4. Для крепления вала используются фланцы. Их необходимо привинтить или приварить ко дну и к крышке бочки.
  5. Вал вваривается во фланцы.
  6. На следующем этапе следует вырезать люк для загрузки и выгрузки бетона.
  7. Люк закрепить на петлях, смонтировать защёлку.
  8. Стойки с подшипниками крепятся на валу.
  9. При закреплении стоек в земле следите, чтобы конструкция не перекашивалась.
  10. Последним этапом станет закрепление ручек.

Теперь рассмотрим вариант, если вы решили использовать двигатель.5

В этом случае крутящий момент двигателя будет идти через ремень к шкиву, а от шкива, закрепленного вместо ручки — к валу. Остальные детали, как и при использовании ручной тяги.

Возможно, вам больше понравится вертикальный вариант этой конструкции. Для этого надо проделать следующее:

  1. Разместить на основании раму с мотором. Она будет обеспечивать повороты.
  2. Повороты бочки происходят благодаря валу и специальным роликам, на которые она опирается.
  3. Чтобы не было тяжело переворачивать устройство, к оси рамы приваривается ручка, а сама рама выводится.

Обычно такую продвинутую модель бетономешалки хранят и используют по назначению в специальном защищённом месте. Это может быть гараж, сарай, просторная подсобка – главное, чтобы там была электропроводка.

Не у всех имеется сварочное оборудование, да и навыки этого ремесла не каждый знает. В таком случае рама делается из железного уголка, а сама бетономешалка – на болтах. Если у вас найдётся старая стиральная машина, то двигатель от неё подойдёт к этому устройству. Также, если найдёте ненужную дрель с рабочим двигателем на 1.3 кВт, то можете использовать её. Обычный мотор на бензине тоже подойдёт.

Выполняем сборку основных компонентов

Каркас

Screenshot_27Наибольшие нагрузки нашей конструкции примет на себя её каркас. Ведь при вращении бадьи образуется нагрузка, которая значительно дополняет массу бетона. В основании каркаса необходим стальной угол с параметрами около 110-130 мм.

Если сварочное оборудование недоступно, придётся обойтись болтами 27 мм (а лучше – ещё большими). Использовать болты с меньшего калибра крайне не рекомендуется, т.к. они могут не выдержать предстоящие большие нагрузки. Но в любом случае – сварка рамы остаётся более надёжным вариантом.

Постарайтесь найти двигатель 1.3 кВт. Некоторые умельцы, у которых такого устройства нет, умудряются подключать два двигателя с идентичными скоростями и моментом. Но небольшой сбой одного из них может привести к общей поломке.

Редуктор

Быстрое перемешивание бетона недопустимо. Рекомендуется делать около 35 оборотов в минуту. Большинство же двигателей рассчитаны на большую скорость. Медленные же двигатели поступают в специализированные магазины крайне редко. Так что оптимальным будет использование быстрого двигателя, дополненного редуктором.

Ременная передача

Screenshot_29Это самый экономичный и простой способ изготовления редуктора. Вам потребуются шкивы и ремни.

Сначала вам предстоит рассчитать передачу. Не волнуйтесь: сделать это несложно, т.к. шкивы вращаются со скоростью равной отношению их диаметров.

Если вам надо снизить обороты с 1000 до 35 в минуту, то необходимо действительное число поделить на желаемое. Итак, 1000/35 = 28. Стало быть, диаметр одного шкива должен превосходить диаметр второго в 28 раз.

Предположим, диаметр маленького шкива 3 см., тогда 3*28. Получается 84 см. – таким должен быть большой шкив.

Цепная передача

Если решите применить цепную передачу, то принцип её устройства такой же, как и при ременной. Единственным отличием будет то, что при расчетах учитывается не диаметр, а сколько зубьев в малой шестерне.

Зубчатая передача

Если у вас есть зубчатый венец от двигателя старой машины, а лучше – коробка передач, то её можно использовать для устройства зубчатой передачи.

Последовательность действий следующая:

  1. Переворачиваете бочку.
  2. На середине днища размещаете калённый стальной диск (венец)
  3. Отмечаете нужные места.
  4. Откладываете венец и дрелью делаете отверстия в отмеченных местах.
  5. Как можно крепче прикручиваете венец болтами.

Но если есть возможность приварить венец – это будет оптимальным вариантом.

Окончание сборки и установки бетономешалки

Если вы уже установили венец, то для установки редуктора необходимо провести подобные же действия. Т.е. вы делаете отметки, проделываете отверстия как можно крепче закрепляются подходящими болтами.

Следующий шаг: монтаж бочки, внутри которой уже приварены или привернуты лопатки. Используют для этого металлические уголки или листы.

Для надёжности требуется заменить последний шкив или зубчатое колесо особой шестерней располагавшейся на стартере (бендиксе) автомобиля. Если вы раньше этим не занимались и не хотите ошибиться – покопайтесь в документации. Именно эта шестерня призвана принять и выдержать наибольшую нагрузку, когда будет вращаться груженная бетоном бадья.

Штурвал

Если вы делаете вертикальную бетономешалку, то для выгрузки из неё бетона необходимо изготовить штурвал
На ваш выбор следующие варианты его создания

  • использовать шкив или колёса (можно старые)
  • подойдёт кусок трубы с толстыми стенками.

Если подобрали подходящие шкив или колесо, то по их окружности сверлим несколько отверстий (на ваш выбор – 6 или 8). Минимальный диаметр 6 мм, но лучше делать больше. В отверстия нарезается резьба. В качестве ручек могут выступить даже длинные болты (но в таком случае требуется спилить их головки и нарезать резьбу более 10 мм), но лучше подойдут резьбовые стержни или металлические ручки. Их необходимо вкрутить в отверстия на колесе или шкиве.

Изготовление штурвала из трубы с толстыми стенками почти такое же, как в случае со шкивом и колесом. Иногда, если диаметр трубы слишком маленький, некоторые ручки устанавливают со смещением.

В том случае, если вовсе нет возможности изготовить штурвал, то бетон вынимают с помощью лопаты. Это более трудоёмкий, но тоже действенный способ.

Самостоятельно делаем бадью

Важнейшей частью бетономешалки будет бадья. Ей надо уделить особое внимание. Хорошо, если у вас есть подходящая ёмкость. А если нет – предстоит сделать её своими руками. Понадобится металлический лист толщиной в 2 мм. На задней части этого листа чертится развёртка большого усеченного конуса, на задней – развертка малого усеченного конуса. Также необходимо вычертить круг для дна.

Затем необходимо эту развертку вырезать, загнуть и соединить все компоненты бадьи. Перед финальной сваркой необходимо изучить насколько точно стыкуются детали.

Рама агрегата

Screenshot_28Вам надо определить: рассчитываете ли вы на долгий срок службы бетономешалки или достаточно будет одного сезона. В первом случае можно собрать раму из дерева, но для долговечной конструкции необходимо изготовить её из металла.

Если выбрали вариант с деревом, то заготовьте саморезы – они понадобятся при сборке. Помимо того, необходимо найти брус (его параметры на выбор – 10×10 или 15×15 см). Соединения тщательно проклеиваются на стыках.

У бетономешалки, которая прослужит вам долгие годы, должна быть металлическая рама. Для производства вам потребуется уголок 45×45 мм либо швеллер. Как и при других операциях более надёжным способом скрепления будет сварка основания, но в крайнем случае подойдёт клепание или затяжка болтами.

Рама бетономешалки

Какой бы вы ни выбрали тип конструкции, в раме бетономешалки обязательно надо просверлить отверстия для всех приспособлений, обеспечивающих работу.

Двигатель

Как известно, советские стиральные машины, как и холодильники, несмотря на долгую эксплуатацию, служат верой и правдой. Поэтому в качестве двигателя для самодельной бетономешалки вполне может послужить мотор, вынутый из старой стиральной машины. Для обеспечения приемлемой для бетономешалки скорости используется редуктор.

Можно подключить и бензиновый двигатель. Такой вариант более мобильный, т.к. не требует наличия электропроводки. Двигатель можно взять от мопеда. Передача осуществляется с помощью цепи, которую также можно взять с мопеда или мотороллера.

Безопасная работа

Несмотря на обеспечение больше мобильности, использование бензинового двигателя сопряжено с риском. При попадании искры и других случайностях – возможен взрыв. Но и использование электрического двигателя несёт потенциальную опасность.

Screenshot_0Чтобы обезопасить себя и окружающих не забывайте о следующих правилах:

  • т.к. предстоит работа во влажной среде, необходимо проверять изоляцию шнура.
    напротив – нельзя проверять раствор, когда бадья вращается.
  • т.к. бетономешалка при работе будет вибрировать, необходимо установка надёжного упора под колёса (если мы говорим о передвижном варианте). Иначе она может неожиданно съехать с места, нанеся кому-нибудь увечья.
  • та же вибрация ослабевает затяг гаек. Поэтому регулярно их проверяйте и при надобности подтягивайте.
  • нелишними будут и рукавицы. Они защитят вас от попадания раствора и возникновения аллергических раздражений.
  • не оставляйте работающую бетономешалку без присмотра. Недопустимо, чтобы к ней приближались дети.

Из всего этого следует, что даже такой, казалось бы, непростой агрегат как бетономешалка можно сделать своими руками. Главное – внимательно и ответственно выполнять инструкции. А т.к. никакое строительство не обходится без бетономешалки, то её можно сдавать в аренду, что позволит не только окупить затраты, но и заработать.

схема сборки из бочки или стиральной машины, видео

Преимущества механизированного способа приготовления строительных смесей перед ручным хорошо известны: при минимальных трудозатратах раствор получается более однородным и качественным. При отсутствии или внезапной поломке заводского оборудования на помощь приходит самодельная бетономешалка, собираемая из любой подходящей емкости. При выборе чертежа ориентирами служат ожидаемая производительность (объем чаши), способ перемешивания (гравитационный, принудительный или комбинированный) и тип привода (ручной, электрический или бензиновый). Акцент делается на достижении максимальной герметичности, устойчивости и удобном расположении перемешивающих элементов.

Оглавление:

  1. Особенности самоделок
  2. Сборка на основе бочки своими силами
  3. Смеситель из стиральной машины
  4. Полезные рекомендации

Из чего и как сделать бетономешалку своими руками?

Стандартная схема включает деревянный или металлический каркас, рабочую чашу, электрический двигатель или ручку для вращения и передаточный механизм. Для удобства перемещения оснащают колесами, для упрощения выгрузки – поворотным устройством. Значительные требования выдвигаются к емкости для перемешивания, минимальная толщина ее стенок составляет 3 мм, внутренний объем – 150-200 л (при этом в стандартном режиме он загружается далеко не полностью). Подходящими характеристиками обладают металлические бочки, бидоны для молока, соединенные эмалированные тазы, корпуса стиральных машин с вертикальной нагрузкой, при их отсутствии можно сделать из толстого листа стали. В этом случае отдельные элементы бадьи свариваются или скрепляются с помощью болтов.

Далее следует определиться с типом привода и передаточного механизма. Лучший вариант – использование двигателя от стиральной машины, он обеспечивает оптимальную частоту оборотов (в пределах 1300-1450 об/мин, 25-40 оборотов бочки после редуктора) и выдерживает значительные эксплуатационные нагрузки. Он может достаточно долго работать без перегрева в непрерывном режиме или при небольших паузах для охлаждения, у многих из них еще действует таймер. При покупке готовых двигателей отталкиваются от мощности, указанной в инструкции, рекомендуемый минимум для самоделок составляет 12 Вт/л для неподвижных агрегатов с принудительным замесом, 15 – горизонтальных гравитационных, 20 – наклонных вращающихся моделей.

Для преобразования вращающего момента выбирается ременная, цепная или зубчатая передача. Расчет звеньев или диаметра колес проводится из учета максимально допустимой итоговой частоты оборотов – 50 в минуту, лучше меньше. При изготовлении наклонного смесителя предпочтение отдается прямому редуктору, горизонтальной – угловому. Лучше всего для данных целей подходят маховик, шестерня для подключения к нему стартера или ступица колес от старого легкового автомобиля, в остальных случаях для обеспечения правильной передачи требуется сложный расчет.

Пошаговое руководство по сборке ручной бетономешалки из бочки

Простейшим вариантом является насаженная на металлическую трубу молочная фляга или цилиндрическая бадья с прорезанным люком для засыпки компонентов и выгрузки раствора. Лучшие результаты при этом достигаются при реализации схемы с рабочей осью, проходящей строго по диагонали, отпадает необходимость в наваривании внутренних выступов или лопастей, качество получаемых смесей считается приемлемым.

  • Подготовка емкости. Работы начинаются с осмотра бочки и оценки ее состояния, она считается подходящей для собирания бетономешалки при отсутствии на стенках дефектов и тонких участков. Одно дно оставляется цельным и герметичным, во втором прорезается люк (1/3 от общей площади), отрезанный кусок насаживается на петли, уплотняется прокладками с внутренней стороны и закрывается замком. С двух сторон просверливаются отверстия для насадки чаши на рабочую ось.
  • Сварка треугольной или квадратной стационарной рамы из металлических уголков с шириной не менее 100×100 мм.
  • Подготовка вала: металлическая труба зачищается шкуркой.
  • Насадка бочки на ось.
  • Установка подшипников в верхней части рамы, соединение всех элементов, приварка с одной или двух сторон ручки.
  • Окрашивание корпуса и рамы грунтами и эмалями с антикоррозийными свойствами.

При желании такая бетономешалка из бочки достаточно быстро подключается к электроприводу. В этом случае к рабочему валу приваривается широкий зубчатый венец или колесо, на одной с ним плоскости к раме фиксируется двигатель с венцом поменьше и обеспечивается цепная или ременная передача. Проблемы при эксплуатации такой модели связаны с риском протекания воды через люк, на достижение нужной герметичности уходит много сил, а замковые соединения не всегда выдерживают вес перемешивающегося раствора.

Важным требованиям является прокладка и закрепление по краям резины или силикона.

Инструкция по сборке бетоносмесителя принудительного действия

Отличием от предыдущей схемы является наличие наваренных на рабочий вал лопастей, обеспечивающих равномерное перемешивание компонентов с любой плотностью. Для работы используется старая стиральная машинка, основные этапы включают:

  • Подготовку рамы из толстого деревянного бруса или металла. В первом случае для соединения отдельных элементов используются система пазов или саморезы, во втором они образуют жесткий каркас с помощью сварочного аппарата. На этом этапе также предусматривается расположение поворотного механизма, облегчающего процесс выгрузки раствора.
  • Демонтаж двигателя из стиральной машины и замена его валом.
  • Нарезка из толстого листа стали лопастей и прикручивание их к оси при помощи болтов. Чем толще будет металл, тем лучше, ввиду высокой степени износа рекомендуемым минимумом является 3 мм.
  • Герметизация сливного отверстия бака.
  • Фиксация емкости на жесткую основу.
  • Подключение электродвигателя, оптимальным вариантом будет зубчатая передача.
  • Монтаж защитного кожуха.

Профессиональные самодельные бетономешалки собираются по готовым чертежам, их отличительной чертой является форма рабочей емкости в виде груши (с сужающимися краями). Ее можно сделать самостоятельно из простой бочки, но лучшие показатели качества растворов и прочности и надежности самого агрегата достигаются при вырезке конусообразных элементов из цельного листа металла и сварке их между собой. Внутри привариваются как минимум две симметричные лопасти, крепление вала на подшипники проводится в первую очередь и лишь потом устанавливается двигатель и редукторная передача.

Нюансы технологии сборки, советы и рекомендации

Основные проблемы связаны с организацией правильной передачи крутящегося момента на вал и обеспечением удобной выгрузки, герметичности и устойчивости. При планировании частого использования предпочтение отдается моделям, поворачивающимся в разные стороны с механизмом фиксации рабочей емкости в определенном положении (ограничителями поворотных шестерней). Для упрощения процесса замеса и обеспечения безопасной и длительной эксплуатации самодельной бетономешалки советуется:

1. Соблюдать соосность и симметричность при размещении лопастей или зубьев внутри бочки или сваренной бадьи. Их сдвиг относительно центра тяжести или друг друга приводит к некачественному перемешиванию раствора, возникновению бокового биения, дополнительным нагрузкам на стенки чаши и быстрому выходу из строя.

2. Зачищать металлические детали от ржавчины и обрабатывать их антикоррозийными грунтами. По окончании сборки смеситель окрашивается еще раз.

3. Устанавливать дополнительные ребра жесткости для улучшения устойчивости как стационарных, так и перемещаемых агрегатов. Во втором случае к нижней части основания привариваются колеса от старой тачки.

4. Сделать две ручки при сборке бетономешалки с ручным приводом. Это позволит вращать ее с любой удобной стороны самому или задействовать силы двух человек.

5. Отслеживать состояние шкивов и аналогичных элементов, соединяющих редуктор и двигатель. Они не должны быть сильно ослабленными или натянутыми, ременная, цепная или зубчатая передача фиксируется на одной плоскости с венцом, закрепленным на основном рабочем валу.

6. Подключать кабель питания к двигателю через пускатель с кнопкой.

7. Использовать однородные виды металла.

8. Предусмотреть защиту двигателя от брызг строительного раствора, такой кожух проще всего соорудить из крупноперфорированного жестяного или стального листа.

9. Делать периодическую проверку и подтягивание соединений болтов бетономешалки.

Бетономешалка своими руками: Технология постройки, фото, Видео

Бетон – наиболее популярный строительный материал, без его применения не обходится не одна стройка. Бетонный раствор используется для заливки фундамента, полов, цоколя, а иногда и части стен,  поэтому объемы используемого при строительстве дома бетона довольно значительны.

Бетономешлка - один из самых необходимых инструментов для строительства

Бетономешлка — один из самых необходимых инструментов для строительства

Покупка готового бетона обходится недешево, и за счет самостоятельного приготовления раствора можно сэкономить до 50% его стоимости.  Приготовление бетона – довольно тяжелый физический труд, облегчить который можно с помощью бетономешалки. Не обязательно покупать ее, бетономешалка, сделанная своими руками, обойдется в несколько раз дешевле, а по функциональности и производительности нисколько не уступает покупным агрегатам.

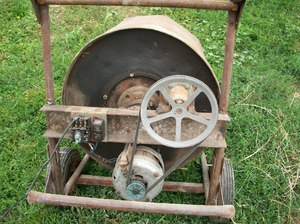

Конструкция бетономешалки

Бетономешалка, сделанная своими руками, состоит из нескольких блоков:

  • Бадья – емкость, в которой происходит смешивание бетона;
  • Привод – механизм, осуществляющие вращение бадьи;
  • Рама, на которой установлена бадья и привод.

При смешивании бетонного раствора применяют гравитационный метод, основанный на перемещении фракций бетона внутри бадьи под действием силы тяжести. Иными словами, при вращении бадьи составляющие бетонного раствора перемешиваются: более тяжелые компоненты, такие как щебень и песок, опускаются на дно, а смесь цемента и воды равномерно обволакивает их. В бетономешалке можно сделать любой раствор, от кладочного до тяжелого бетона для заливки фундамента. Соотношение компонентов определяется расчетом.

Бадью можно изготовить из листового железа или металлической бочки с толщиной стенок не менее 2 мм. Объем бадьи должен быть достаточным для смешивания необходимой партии раствора, при этом чрезмерное увеличение размеров бадьи приведет к необходимости применения усиленного привода и рамы. Обычно ее объем не превышает 100-200 литров. Бадью закрепляют на оси с использованием подшипников, обеспечивающих ее беспрепятственное вращение.

В качестве привода можно задействовать электро- или бензиновый двигатель, для выполнения наиболее простой бетономешалки можно использовать также ручной привод. Для электропривода можно использовать электродвигатель от стиральной машины – он обеспечит необходимое усилие и скорость вращения. Бетономешалка с электродвигателем проста в применении, но требует подключения к сети, что ограничивает область ее использования. Бензиновые двигатели от мотоцикла сделают агрегат универсальным, бетономешалку можно будет использовать на любой стройплощадке.

Двигатель для бетономешалки

Двигатель для бетономешалки

Конструкция рамы зависит от типа привода и конфигурации бадьи. Раму сваривают из уголка или металлических труб в виде треугольного или трапециевидного основания, закрепляют на ней привод и ось вращения. Для удобства выгрузки готового раствора раму оснащают поворотной системой, оснащенной противовесом либо креплением для исключения самопроизвольного опрокидывания.

Изготовление бадьи

Бадья-миксер для бетономешалки должна иметь достаточную прочность, поэтому для ее изготовления необходим металл толщиной не менее 2 мм. Дно бадьи выполняют из более толстого металла 5 мм. В области горловины бадья сужается в виде конуса. Чертеж бадьи приведен на рисунке.

Чертеж бетономешалки

Чертеж бетономешалки

Технология выполнения бадьи-миксера:

  1. Из стали выполняют фланец-ступицу по чертежу. Можно использовать готовую деталь подходящих размеров.
  2. Из листовой стали 5 мм выкраивают днище в форме круга, размечают и сверлят в нем 8 отверстий диаметром 6,5 мм для крепления фланца-ступицы в соответствии с чертежом.
  3. Из стали 2 мм выкраивают обечайку шириной 150 мм и лепестки конуса – 4 штуки.
  4. Детали сгибают по шаблону или с помощью тисков и молотка.
  5. С помощью сварочного аппарата соединяют лепестки в конус, образующий горловину. К конусу приваривают обечайку, усиливая ее стальной лентой, приваривают дно. Швы зачищают от окалины.
  6. Горловину необходимо усилить, чтобы избежать ее деформации. Сделать это можно при помощи арматурного прутка 10 мм, согнутого в окружность необходимого радиуса. Пруток приваривают по внешнему краю горловины на расстоянии 1 см, после чего загибают края наружу и развальцовывают их вокруг прутка.
  7. Внутри бадьи дополнительно приваривают крест-накрест три рассекателя, выполненных из арматурного прутка 16 мм, загнутого под прямым углом. Они придадут конструкции дополнительную прочность и улучшат условия смешивания раствора.

Изготовление рамы бетономешалки

Рама бетономешалки выполнена из металлической трубы. За счет колес бетономешалка легко передвигается по строительному участку даже будучи наполненной раствором. Для большей устойчивости к раме приварены ножки-опоры. На раме крепится бадья-миксер, электропривод и редуктор. Чертеж приведен на рисунке.

Чертеж рамы бетономешалки

Чертеж рамы бетономешалки

Технология изготовления рамы и сборки бетономешалки:

  1. Основание рамы – продольная и поперечная балки из трубы 60х20 мм, сваренные в Т-образную конструкцию. К ним в месте соединения приварена вертикальная стойка. Основание рамы усилено наклонной стойкой и подкосом, присоединенным с помощью сварки.
  2. Колеса крепятся к поперечной балке с помощью оси колеса. Для бетономешалки можно использовать колеса от тачки, старой сельскохозяйственной или мототехники, они могут быть как металлическими, так и с шинами.
  3. Ножки из трубы с приваренными к ним подпятниками из листового железа скреплены перемычкой и приварены к раме.
  4. К наклонной стойке приварена панель для конденсаторной коробки и пускателя – с их помощью осуществляется включение механизма вращения.
  5. Подрамник, к которому крепится бадья-миксер, выполнен из трубы и уголка и представляет собой двойную раму с перемычками. К подрамнику приварены ушки, через которые с помощью болтового соединения подрамник подвижно крепится к стойкам.
  6. На подрамнике закрепляют электродвигатель и червячный редуктор. Число передач редуктора должно обеспечивать вращение с частотой 20-40 оборотов в минуту. Двигатель – трехфазный, работающий от сети 380 В переменного тока, мощность двигателя – не менее 1 кВт. При закреплении механизмов передачи необходимо соблюдать соосность.
  7. К бадье-миксеру на болты крепят фланец-ступицу, после чего  сажают миксер на шлицевой вал редуктора. Миксер фиксируют шпонкой и закрепляют болтом через отверстие на валу.
  8. К подрамнику крепят ручку, с помощью которой устанавливают бетономешалку в различные положения: под углом 40 градусов – для смешивания тяжелого бетона, под углом 60 градусов – для приготовления кладочного раствора, под углом 90 градусов – для промывки бадьи-миксера. Ручку усиливают косынкой из листовой стали, наконечник ручки можно сделать из куска резинового шланга.
  9. Для закрепления бетономешалки в нужном положении используют дугообразный сектор регулировки наклона с отверстиями, соответствующими углу наклона оси бетономешалки. Его выполняют из металлической пластины, на подрамнике крепят с помощью болта к приваренному ушку. Для фиксации используют штырь подходящего диаметра, его для удобства зацепляют посредством цепочки к раме.
  10. Все детали рамы зачищают от окалины и покрывают краской по металлу. Трущиеся элементы смазывают любой осевой смазкой.

Использование бетономешалки

Для удобства бетономешалку передвигают по участку. Чтобы обеспечить бесперебойное питание, нужно заранее подготовить удлинитель достаточной длины.

Загрузку компонентов производят вручную при наклоне бетономешалки 20-40 градусов. Очередность загрузки компонентов такова:

  • Вода
  • Цемент
  • Песок
  • Крупная фракция (щебень, гравий, керамзит).

Среднее время смешивания бетона – от 3 до 5 минут. Выгрузка смеси осуществляется поворотом бадьи на раме с помощью ручки, штырь, удерживающий бадью в нужном положении, при этом вынимают из сектора регулировки.

Загрузка щебня в бетономешалку

Загрузка щебня в бетономешалку

После работы необходимо очистить бадью-миксер от остатков раствора, для чего ее максимально опускают вниз горловиной и слегка постукивают с внешней стороны, при необходимости промывают водой.

Производительность бетономешалки позволяет залить ленточный фундамент частного дома или коттеджа за несколько дней работы. При качественном изготовлении деталей бетономешалка обладает достаточной прочностью и ресурсом, позволяющим использовать ее в течение десяти и более лет.

 Видео — бетономешалка своими руками  (3 видеоурока)











7 простых шагов по сборке своими руками

Рейтинг автора

Написано статей

Автор статьи

Мастер с 12-летним стажем. Ремонт стиральных машин и холодильников.

Просмотров: 128

Опубликована: 17-10-2018

Изменена: 17-10-2018

Время на прочтение: 4 минут

У этой статьи: 0 комментариев(я)

Самодельная бетономешалка может стать хорошей альтернативой дорогостоящему промышленному аналогу. Со своей задачей — перемешиванием бетонной смеси, она справляется, а ее неказистый вид мало кого будет волновать. На изготовление самоделки уйдет не один день, зато она не раз пригодится в домохозяйстве.

Старая стиральная машина Рига-60

Какие нужны инструменты и материалы?

Бетоносмеситель может быть электрическим или механическим. Второй вариант однозначно проигрывает: усилий при механическом перемешивании требуется много, времени тоже, а результат незначительный. Вручную вращать двухсотлитровую емкость крайне трудно. Почему именно 200 литров? Это оптимальный литраж для среднестатистического строительного цикла, реализуемого в частном хозяйстве. Поэтому домашние умельцы нашли способ сделать электрическую бетономешалку, не тратя лишних денег. Понадобится старая стиральная машина. Желательно вертикальная. Обязательно нужна емкость для активатора. Необходимые инструменты и материалы:

  • болгарка или ножовка по металлу;
  • сварочный аппарат — можно обойтись и без него, если раму собирать на болтах;
  • электродрель;
  • отвертки и ключи;
  • металлический уголок или готовая рама;
  • детали для вала и лопастей;
  • электромотор — если делается аппарат с ручным приводом, он не нужен;
  • колеса — необязательны, но с их помощью аппарат можно перевозить по участку.

Самодельная бетономешалка из стиральной машины

Собираем бетономешалку своими руками

Чтобы сделать смеситель бетона из стиральной машины, важно, чтобы ее активатор располагался на дне. Перед вами задача — установить вместо активатора вал соответствующего размера.  Самодельная бетономешалка с двигателем собирается в несколько этапов, рассмотрим их.

Как сделать основание?

Раму для бетоносмесителя будем делать из металла — она должна быть прочной и устойчивой. Прежде чем начать работу, можно сделать элементарные чертежи, основываясь на готовых конструкциях самодельных смесителей.  При вращении емкости никаких шатаний быть не должно. Важно надежно прикрепить аппарат к массивной станине. Чем надежнее основание, тем дольше прослужит самодельная бетономешалка. Рамочный каркас должен выдерживать большие нагрузки, поэтому требования к нему повышенные. Хорошо, если есть готовая рама, если нет — понадобится металлический уголок 45х45 мм. Соединять металлические элементы можно хоть сваркой, хоть метизами.

Рекомендуемый угол наклона емкости для смешивания бетона — 35–40 градусов. Это оптимальное решение для эффективной работы аппарата.

Схема строения бетономешалки

Установка двигателя

Чтобы приводить в движение цилиндрическую емкость, подойдет любой мотор — дизельный или электрический. Можно взять электродвигатель от насоса или вентиляции. Тут важно верно подобрать мощность. Исходить нужно из соотношения — на каждые 50 л 1000 Вт. Если ось модели горизонтальная, мощность уменьшается — 1000 Вт хватает для 75 л.

Если объем бочки до 200 л, можно обойтись без мотора, применить ручной привод. Но о недостатках такого решения мы уже говорили. Все-таки наша цель — создание эффективной электрической бетономешалки.  Если мы делаем смеситель бетона из стиральной машины, то можно обойтись ее двигателем, если он сломан  — придется искать подходящий.

Самодельная бетономешалка

Собираем аппарат из старой стиральной машины

Для реализации идеи лучше других подойдет большая советская стиралка. Она имеет цилиндрическую форму и идеально подходит для второй жизни в качестве бетономешалки. Совершенно гладкая поверхность и отсутствие углов позволят без труда выгружать бетонную смесь. Если старой машинки нет, можно обойтись барабаном от современных аналогов. Желательно брать барабаны у фронтальных моделей, на худой конец подойдет и от вертикальной.

  1. Сбор рамы. Если нет металла, можно собрать ее из деревянного бруса. Правда, сечение должно быть не меньше 10х10 см. Для сборки деревянной рамы нужны только саморезы и уголки. И сварка не понадобится — тоже плюс.
  2. Установка рамы на колеса. Поставив аппарат на колесики, вы повысите его мобильность.
  3. Определяемся с двигателем. Вариантов три:

– у старой стиралки рабочий электромотор — самая простая ситуация;

– двигатель нерабочий, поэтому ищем подходящую замену, не забывая о правильном расчете мощности;

– двигателя нет, делаем ручной привод.

Емкость бетономешалки с мешалками

  1. Устанавливаем вал с металлическими лопастями — они будут мешать бетон. Ставим его на то место, где крепился ранее двигатель. Из чего сделать вал? Это может быть металлический шкив с приваренными металлическими деталями.
  2. На внутренней стороне бака крепим металлические скобы гайками.
  3. Обеспечиваем герметичность слива емкости, иначе смесь будет вытекать во время смешивания.
  4. Осталось поставить цилиндрическую емкость на раму и подключить двигатель. Можно запускать и производить испытания.

Бетономешалка с цепной передачей

Важно! Бетономешалка из машинки для стирки больше подходит для создания смесей без крупных фракций — например, для штукатурных работ и самовыравнивающегося пола.

У самодельного аппарата производительность будет гораздо ниже, чем у промышленных аналогов, но для домашнего пользования ее вполне хватит. Если в хозяйстве предстоят масштабные строительные работы, требующие больших объемов раствора, придется сделать аппарат помощнее или покупать промышленную модель. Для мощной бетономешалки не обойтись без металлической рамы и сварки: она потребуется для создания емкости особой конструкции.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
