Картофелекопалка ручная своими руками – универсальная лопата своими руками, описание

На заметку. Самодельный транспортер для картофелекопалки состоит из большого количества параллельных металлических прутьев. Основу транспортерной ленты делают из резины. Крутящее усилие передаётся от мотора минитрактора через специальные передающие устройства: редукторы, цепи, зубчатые колёса, при использовании лесок.

В качестве лемеха в таких устройствах используется несколько лезвий, которые расположены в одной плоскости. Обычная глубина погружения лемеха в грунт не превышает 18 см.

Процесс создания картофелекопалки данного типа включает следующие этапы:

1. Основой устройства является металлическая рама. Её делают из квадратного профиля. Для этого нужно отрезать куски нужной длины и с помощью сварки сделать с их помощью прямоугольную конструкцию.
2. Необходимо изготовить лемех. Для этой цели удобно использовать листовую сталь.
3. К каркасу прикрепляются валики, на которых будет вращаться транспортёрная лента.
4. Собирается лента, которая будет перемещать картошку назад.
5. Ставятся крепления для механизмов (редукторов, зубчатых колёс).
6. Теперь необходимо произвести установку транспортёрной ленты.
7. На каркас ставятся колёса и лемех.

Картофелекопалка барабанного типа своими руками

Картофелекопалка барабанного типа

Она действует следующим образом. В ее схеме предусмотрен лемех, при движении механического роторного мотоблока вперёд он взрезается в землю. При этом его глубина превышает ту, на которой должен находиться картофель. Во время движения картофель, перемешанный с землёй, постепенно движется назад и попадает в барабан, ось которого расположена горизонтально, параллельно линии движения.

Барабан вращается. При этом земля просыпается между прутьями, и в барабане остаются только корнеплоды. Перемещаясь назад, они падают на землю. Затем их можно собрать вручную с поверхности грунта в соответствующую ёмкость. Это устройство рядное – оно работает, последовательно обрабатывая грядки одну за другой.

Такого рода картофелекопалки самоделки используются на Т16.

Картофелекопалка способна существенно облегчить труд фермера. Её самостоятельное изготовление вполне доступно, однако при этом потребуются навыки работы с металлом.

7ogorod.ru

что это такое, чертежи устройства

Незаменимое приспособление для выкапывания корнеплодов — ручная картофелекопалка. Это самый удобный и легкий, чаще разборный инструмент. Такую лопату огородники назвали «американкой». Она сродни штыковой лопате, но слегка вогнутая (подобно совковому аналогу). Однако ее ручка закреплена под меньшим углом. Такое совмещение остроты штыкового инструмента и вогнутости совка с удобным углом для ручки облегчает труд. Урожай выкапывается быстро и не повреждается. Кстати, данным инструментом, но с коротким черенком удобнее копать глубокие узкие ямы и вычищать из них землю.

Универсальный инструмент

Данная копалка также облегчит перекопку или рыхление почвы, кроме первичной обработки целины. Собрать ее помогут чертежи. Эти поворотные вилы захватят сразу 30 см грядки. А пользоваться ими просто: рядом с картофельным кустом надо вонзить в землю зубья; затем ногой нажать на нижнюю дугу. Тогда зубья направятся вверх и поднимут картофель, причем без земли, которая осыпается между ними. Эта копалка не травмирует клубни, ведь подкапывает их снизу и сбоку. (Фото 1)

Приспособление прикрепляют к ручке любых картофельных вил, напоминающих гребенку. Причем 2 вертикальные стойки скреплены с нижней поперечиной, а верхняя поперечина вращается свободно в хомутах. И шплинты удерживают ее в таких своеобразных подшипниках.

Полезное устройство получилось и на основе культиватора. Это универсальная альтернатива лопате. Этот инструмент ставят в почву вертикально, т.е. параллельно самому кусту картофеля. Внизу этого приспособления есть зубья, которые при его повороте выворачивают наружу картофельные клубни полностью. У данного инструмента вес небольшой, поэтому его использовать легко.

Достоинства уникальной конструкции универсальной лопаты (фото 2) и одновременно рыхлителя плюс картофелекопателя таковы:

• глубокая обработка грядки без оборота пласта;
• максимальная производительность труда;
• минимум физических усилий при выкапывании картофеля либо обработке пласта;
• изготавливается данная картофелекопалка своими руками.

Огород этими вилами копают вдоль, а не поперек. Берут их двумя вытянутыми руками за край верхней планки и наступают на подножку, которая легко утопает в земле. Далее отступают назад 2 шага и лопату переводят в почти горизонтальное положение. Потом шагают вперед и оттаскивают ее на 30 см назад. После этого снова инструмент вертикально вгоняют в землю — т.е. повторяют цикл, пока ряд не закончится, затем обрабатывают следующий ряд. Однако инструмент достаточно тяжелый.

Лопата «Пахарь»

Сейчас выпускается 2 модификации ручного культиватора «Пахарь». Самая покупаемая модель весом 4,5 кг и шириной рамы с 5 зубьями — 350 мм. Длина же этой рамы — 780 мм. А вот черенок покупают отдельно.

Механизм инструмента «Пахарь» прост, но эффективен. Поднятие почвы осуществляется как рычагом. Причем основная нагрузка здесь на ноги: ими при работе вдавливают вилы в землю. Поднимают грунт усилием рук — именно это разгружает спину. Поэтому пожилые овощеводы с болями в спине предпочитают исключительно эту модель. Принцип работы подскажут чертежи. (Фото 3) Здесь 2 встречные вилы скрещиваются и разрыхляют почву, не переворачивая ее. Глубина такого рыхления оптимальна — до 20 см.

Копают с шагом менее 20 см, но вперед спиной. Впрочем, на тяжелом грунте шаг пусть будет вполовину меньше. Пожилым огородникам стоит погружать эти вилы неглубоко, если земля твердая.

Обычно вдавливают копалку нажатием на рабочие нижние вилы. Тогда зубья уходят в грунт не только усилием ног, но больше — весом тела, когда корпус наклоняется вперед. Этот рабочий режим почти не утомляет и тазобедренный сустав.

Самодельная картофелекопалка

Стоит изучить конструкцию максимально облегченной лопаты. Вилка создана из полой квадратной трубы длиной 40 см, а к ней приваривают 6 зубьев (лучше — от картофельных вил). Патрубок — короткую трубу — приваривают к ней перпендикулярно.

Далее приспосабливают подвижный рычаг на рукояти — металлическом черенке. Он усовершенствует лопату, хотя его изготовление немного сложнее. 2 пластины с отверстиями под рычаг приваривают на самом черенке. Изобретатель разработки рекомендует увеличить длину пластин и просверлить в них несколько отверстий. Это обеспечит регулировку высоты рычага, чтобы подобрать его наиболее удобное расположение. Так своими руками садоводы мастерят оптимально подходящие им конструкции лопаты.

При этом рычаг делают из изогнутой, но уже круглой трубы. К его низу приваривают трубку — упор. Однако разработчик предлагает использовать обязательно уголок, чтобы увеличить соприкосновение с землей. Тогда картофелекопалка, своими руками сделанная, на черенке имеет 2 трубных отрезка — ограничителя рычага.

Следующая деталь сборных вил — изогнутая рукоять для максимально удобного их удержания своими руками. Такая ее форма предельно увеличивает рычаг. А соединяют ее с самим черенком только болтом с гайкой. Рекомендуется и эту часть с черенком соединить сваркой для усиления монолитности приспособления, ведь именно здесь соединение максимально расшатывается.

Итак, эта ручная картофелекопалка самая легкая. Но она не настолько измельчает почву, как разрыхляющие инструменты типа «Пахаря», поэтому после нее лучше разровнять грядки граблями.

Подведение итогов

Популярные стандартные картофелекопатели и их замечательные инновации облегчают 100-процентный сбор корнеплодов и гарантируют их неповрежденность.

Такие специальные модели при выкапывании корнеплодов производительнее и удобнее обычной лопаты. Но для первичной обработки целины они не предназначены. Здесь пригодятся узкие вилы с редкими, но прочными 3-4 зубьями. А для комфортной транспортировки изготавливают уже рассмотренную разборную конструкцию.

1sadteh.ru

изготовление самодельного приспособления пассивного и грохотного типа

Кирилл Сысоев

Мозолистые руки не знают скуки!

Профессиональное оборудование для выкапывания картошки стоит внушительных денег. Однако процесс сбора урожая очень изнурительный, поэтому аграриям приходится идти на хитрости, чтобы облегчить себе работу. Они изготавливают самодельные картофелекопалки для трактора или мотоблока.

Разновидности и принцип работы картофелекопалок

Все виды приспособления функционируют по одинаковому принципу: плуг определенного строения вспахивает землю, а насадки вытаскивают клубни на поверхность почвы. После этого рабочие вручную собирают урожай. Промышленные устройства разделяются на такие виды:

• Элеваторная картофелекопалка. Оснащена лемехами для выкапывания двух рядов картофеля и тремя элеваторами, предназначенными для разрыхления и просеивания грунта. Часть земли проходит через вибрационную решетку, а на поверхности остаются клубни, ботва, примеси, которые подбираются вручную.
• Грохотная картофелекопалка. Конструкция практически такая же, как и у предыдущего вида, только вместо прутковых элеваторов работают двухрешетные грохоты.
• Швыряльная картофелекопалка. Это металлическое однорядное приспособление оборудовано лемехом и вращающимся ротором. Он подхватывает подкопанный ряд и разбрасывает почву с картофелем по полю.

­

Картофелекопалка своими руками несколько отличается от профессиональной техники и значительно уступает ей по производительности, но работу фермерам облегчает. Самая простая копалка на мотоблок – пассивного типа (стрельчатая). Она представляет собой модернизированную лопату вогнутой формы с длинными прутьями. Фермеру необходимо закрепить картофелекопалку под правильным углом наклона и начать движение.

Конструкция погружается в землю на 5-10 см ниже уровня залегания клубней и поднимает их на поверхность. Пассивная картофелекопалка к мотоблоку своими руками также обеспечивает рыхление участка. Уборка требует больших физических усилий, чем при сборе урожая активной техникой. Однако такие неудобства компенсируются простотой и дешевизной изготовления.

Грохотная картофелекопалка вибрационного типа

Эти навесные приспособления часто используют с мотоблоками Нева. Грохотная картофелекопалка своими руками крепится к машине с помощью сцепного узла. В отличие от других самодельных картофелекопалок, эта практически не повреждает клубни, извлекает почти весь урожай, ничего не оставляя в земле. Такой тип приспособления оптимален для легких и средних по плотности почв.

Как сделать картофелекопалку своими руками

Чтобы изготавливать самодельные картофелекопалки и картофелесажалки, вам потребуются некоторые материалы и инструменты. Еще важно определиться, для какого типа транспорта вы будете создавать помощника ‒ мотоблока, микротрактора (МТЗ-80, МТЗ-82, Т-25 и т.д.). Тщательно изучите чертежи, так вам будет понятнее, как сконструировать картофелекопалку. Из инструментов понадобится сварочный аппарат, молоток, кувалда, головки на трещотке или гаечные ключи, дрель, свёрла по металлу, ножницы или пила по металлу.

Самодельная картофелекопалка для мотоблока своими руками

Для оборудования пассивного типа потребуются следующие материалы:

• Листовое железо для лемеха из прочной стали. Толщина – 3-5 миллиметров.
• Арматура диаметром 8-10 мм. Из нее будет изготавливаться отсеивающая решетка.
• Стальная полоса, швеллер толщиной 10 мм. Элемент нужен для подвесного устройства.
• Уголок на 30 мм.

Картофелекопатель для мотоблока необходимо изготавливать так:

1. Ознакомьтесь с чертежами.

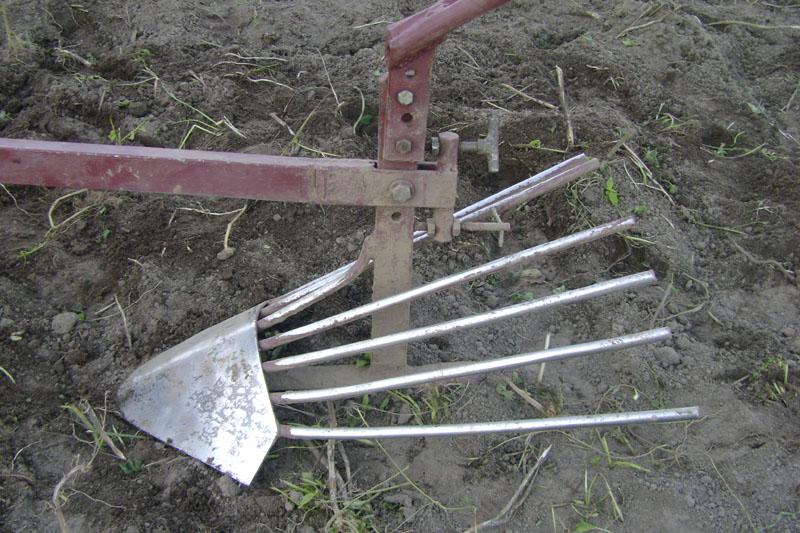

2. Сделайте лемех в форме культиватора «ласточкин хвост». Два варианта действий:
   • Можно погнуть целый лист железа по прямой линии. Разогрейте металл газовой горелкой, для большей жесткости обработайте рабочую кромку ковкой. Когда деталь примет окончательную форму, закалите ее.
   • Используйте старые диски от циркулярной пилы. Болгаркой вырежьте два сектора, соедините их под углом с помощью сварочного аппарата, закалите. Такая деталь прослужит дольше и сохранит остроту.
3. На тыльной стороне приварите прутья. После этой манипуляции часть металла может опуститься, что не повлияет на жесткость рабочей поверхности.
4. В качестве стойки для картофелекопалки возьмите держатель от классического плуга. Если такого нет, пустите в ход стальную полосу.
5. Подвес сделайте из швеллера. Обеспечьте возможность регулировки угла атаки и глубины погружения.

Картофелекопалка для мини-трактора своими руками

Изготавливать такое приспособление, пусть даже по детальным чертежам и алгоритму, намного сложнее, чем предыдущий вариант. Как сделать более продвинутую картофелекопалку своими руками? Материалы:

• Уголки 63х40 мм. Нужны для изготовления металлической рамы.
• Железный швеллер (№8) или трубы длиной примерно 130 см.
• Листовой металл для стенок и лемеха (от 7 мм толщиной).
• Арматура диаметром 10 мм.
• Цепь для передачи вращательных движений.
• Металлические стойки разных размеров.
• Металлические или резиновые колеса.
• Болты для фиксации лемеха (величина 10).
• Метизы.

Шаги:

1. Сварите раму из швеллера/труб и металлических углов. Длина детали – приблизительно 120 см.
2. Отступите от рамы вниз и присоедините еще один швеллер или трубу для установки регулирующих элементов.
3. Начиная с края рамы приварите металлические стойки в вертикальном положении. Сначала будет идти длинная стойка на 50 см, затем 40 и 30 см. Расстояние между ними – 10 см.
4. К стойкам приварите основание для прутьев – решетки.
5. Остатками швеллера соедините между собой металлические стойки. Они должны образовать треугольник.
6. Приварите пласт металла (ширина 30 см) к одному из треугольников. Когда деталь остынет, согните ее посредством кувалды, зафиксируйте у треугольника №2.
7. Лемех изготовьте из двух острых металлических пластин, старого плуга или трубы (20 см), заточенной и изогнутой по типу плуга. Прикрепите лемех к элеватору посредством болтов.
8. Со стороны пласта металла приварите к основанию арматуру на расстоянии 4-4,5 см. Вторая сторона должна свободно ходить. Чтобы клубни не выпадали, по бокам прутьев прикрепите толстый листовой металл.
9. Установите валы на образовавшийся элеватор. При движении колес они будут задействовать решетку.
10. Посредством подшипников прикрепите к стержню редукционный блок.
11. Своими руками соберите роликовые цепи, стержень, металлические диски и колеса – опорно-транспортный узел картофелекопалки.

Видео: копалка для мотоблока своими руками

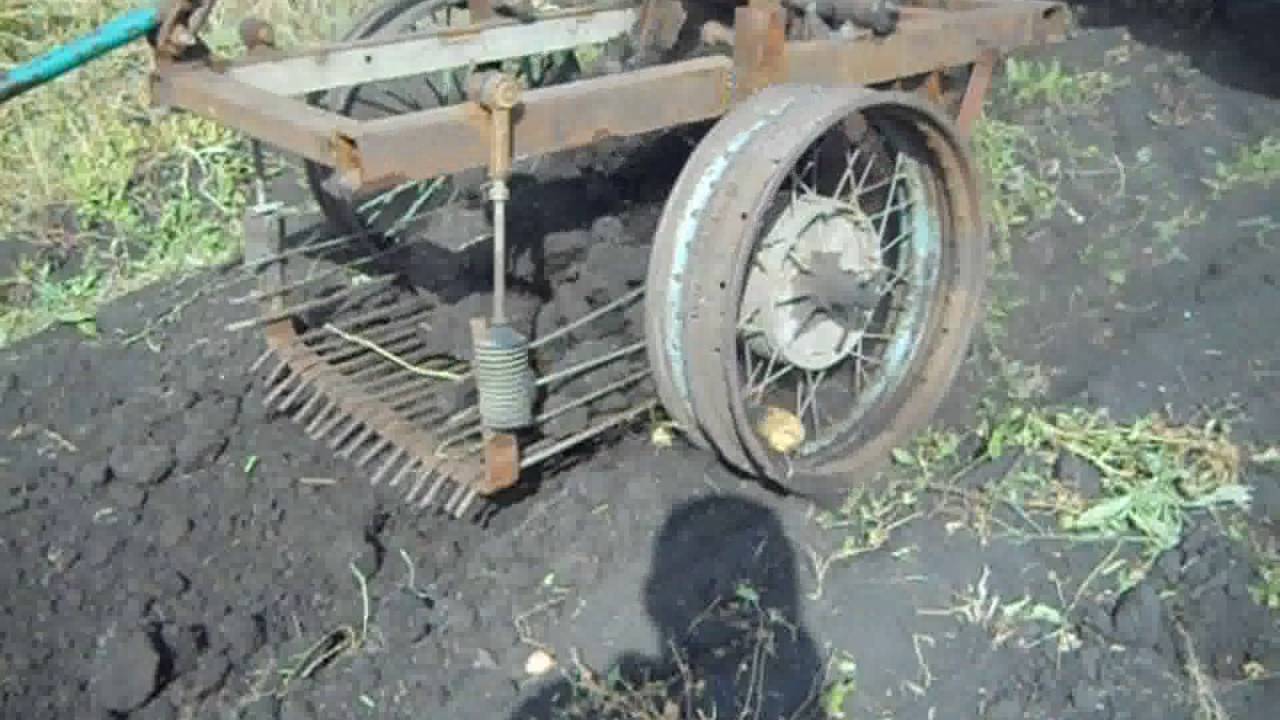

Грохотная картофелекопалка к мотоблоку. Размеры и ньюансы.

sovets.net

Ручная копалка с чертежами

Совсем нелегкая это задача перекапывать весной огород, чтобы потом можно было с комфортом обустраивать грядки. За всех людей независимо от возраста и пола, это сильное напряжение позвоночника и мышц спины. Только в последние годы люди стали и не только задумываться об облегчении своего огородного и садового пруда, но и изготавливать самодельные ручные приспособления, чудо-лопаты и другие копалки. Более того, в магазинах появилось большое количество разнообразных моделей копалок для садоводов. Они предназначены не только для весенней вспашки целины или уже обработанной ранее земли, но и для выкапывания картофеля и других культурных растений из грунта. На нашем сайте есть статья про такие изделия.

Не так часто встретишь в сети чертеж того или иного изобретения для сельского хозяйства. Особенно это касается самоделок. Но в данном случае автор канала “Самоделки Vitmana” не только показал на фото и видео, как выглядит его ручная чудо копалка, но и предоставил чертеж приспособления. Лопата со встречными вилами имеет много деталей, чтобы изготовить нужно иметь сварочный аппарат, другие инструменты. Если у вас нет необходимых материалов, то можно обратиться к другим, не менее интересным и практичным разработкам, имеющимся на сайте в разделе “садовые инструменты”. Или обратитесь к поисковой строке вверху сайта.

Чертеж копалки для огорода

Мастер демонстрирует свою новую копалку для дачи и огорода. Она не отличается от начального образца, но некоторые изменения есть. Теперь модель слегка облегчённая, добавленных летит. На болтах прикрепленных через уголки. В обратную сторону выведены штыри. Педаль копалки из трубки 25 x 27. Сваренные между собой ребром жесткости. И листом толщиной 5 мм. Приварены перемычки, труба три четверти. Это основная опорная, когда наступает нога. 2 арматуры чтобы увеличить площадь контакта педали и земли.

Педаль крепится крючки копалки через завесу. Диаметр 30 мм. Ширина 15 метров. Приварена 1 часть к педальке, а вторая – к ручки. Рукоять изготовлена из трубы три четверти. Согнута под углом 30 градусов. Белый из арматуры номер 12. Длиной по 250 мл. Зачищенные болгаркой, чтобы не торчали ребра жесткости. Приварил к уголку номер 25. Это облегчает ручную конструкцию копалки.

izobreteniya.net

как сделать с фото и видео

Люди, живущие в сельской местности, и дачники ежегодно занимаются сбором картофельного урожая. Этот процесс является довольно трудоемким, особенно если заниматься уборкой вручную. Для упрощения сбора картошки многие приобретают для мотоблоков специальные картофелекопалки. Однако некоторые владельцы отказываются от такой покупки и пытаются сделать такую конструкцию самостоятельно. Однако перед тем как будет сделана картофелекопалка своими руками, необходимо ознакомиться с видами копалок и особенностями их изготовления.

Назначение

Прежде чем создать картофелекопалку, необходимо детальнее изучить, для его именно используется этот инструмент. Пользоваться таким навесным приспособлением следует вместе с мотоблоком. Оно применяется для выкапывания картошки и рытья земли в полях и приусадебных участках.

Главная функция картофелекопалки – отделение клубней от грунта и их укладывание на поверхности земли. Именно для этого многие овощеводы и фермеры покупают или самостоятельно делают такие приспособления перед сбором урожая.

Разновидности

Любая картофелекопалка для минитрактора изготавливается для рыхления земли и выкапывания картофельных клубней на ее поверхность. Однако, несмотря на то, что все картофелекопалки для мотоблока выполняют одинаковую функцию, такие конструкции все равно могут отличаться. Существует несколько видов копателей, которые можно сделать самому или приобрести в магазине.

Вибрационная или грохотная

Грохотная картофелекопалка изготавливается из вибрационного сита и лемеха. Вибрационное изделие обладает достаточно простым принципом действия. Во время работы выкапыватель помещается в почву и постепенно извлекает оттуда созревшие клубни. Вместе с грунтом они попадают на сито, чтобы стряхнуть ненужный грунт. Такая копалка картофеля имеет серьезный недостаток – ее очень сложно сделать самостоятельно.

Простая или веерная

Такая веерная картофелекопалка для минитрактора обладает наиболее простой конструкцией. Она изготавливается из плуга, к которому необходимо прикрепить несколько стрел. Во время сбора урожая мотокультиватором с установленным простым выкапывателем плуг будет углубляться в землю и по его стержням начнут подниматься выкопанные клубни. К достоинствам этой копалки можно отнести ее универсальность. Ее можно устанавливать на любую модель мотоблоков и минитракторов.

Транспортная

Картофельная копалка транспортного типа отлично подходит для мотоблоков такой модели, как «Нева» и поэтому использовать ее надо именно с ними. Конструкция такого копателя очень простая и состоит лишь из передвижного транспортера и лемеха. В транспортере имеется специальный зацеп, который удерживает клубни и помогает отделить их от земли. Транспортная копалка для картофеля должна использоваться только на участках с тяжелым грунтом, так как из почвы с маленькой степенью плотности эта модель плохо выкапывает клубни.

Как сделать картофелекопалку своими руками

Перед тем как сделать картофелекопалку для мотоблока своими руками, необходимо ознакомиться с инструкцией по изготовлению таких изделий. Сначала следует ознакомиться с перечнем инструментов, которые пригодятся для создания ручной картофелекопалки. Чтобы изготовить самодельный картофелекопатель понадобятся:

• гайки с болтами;
• армированные прутья;
• железная пластина;
• гравер;
• сварка;
• болгарка;
• металлические уголки.

Создание рамы

Основой изготавливаемой самоделки на мотоблок или на трактор является рама картофелекопалки. Чтобы сделать качественную раму, надо ознакомиться с основными шагами ее создания.

Сварка крепежного прямоугольника

Крепежный прямоугольник формирует каркас всего устройства и поэтому делать его надо очень внимательно. Для изготовления каркаса понадобится квадратная железная труба длиной не меньше четырех метров и шириной около 50 см. Она разрезается на четыре разные части, две из которых должны иметь длину 100–120 см, а остальные – 80–90 см. Все разрезанные трубы свариваются таким образом, чтобы в результате получилась прямоугольная конструкция. После сварки должна быть проведена ручная шлифовка краев, чтобы удалить острые углы.

Крепление перемычки

Картофелекопалка к мотоблоку должна регулировать свой уровень наклона и именно для этого устанавливают перемычку для монтирования специальных тяг. Она монтируется в центре прямоугольного каркаса. На противоположной стороне устанавливается две небольшие трубы длиной не больше 10 см и диаметром 25 мм. Трубки монтируются на раму, чтобы в будущем на них можно было прикрепить колеса. Они устанавливаются с наружной стороны каркаса в одном из его углов. После прикрепления труб, в каждой из них при помощи дрели делаются небольшие дырочки диаметром 10–15 мм.

Монтаж вертикальных стоек

Чтобы изготовленная картофелекопалка для мотоблока своими руками имела более надежный каркас, к раме придется прикрепить несколько вертикальных стоек. Для начала необходимо отступить от перемычки 5–10 см вдоль рамы и перпендикулярно к ней приварить небольшой металлический квадрат размером 35х35 см. Затем от него необходимо отступить 15 см и прикрепить железные стойки длиной 30–35 см. В результате готовая конструкция внешне должна быть похожей на перевернутую лестницу.

Соединение стоек

Заключительным этапом создания каркаса, из которого будет состоять картофелекопалка для трактора, является соединение краев стоек. Для этого рекомендуется пользоваться металлическими полосками толщиной 0,5 мм. Каждая из таких полосок приваривается к стойкам под углом 45 градусов, после чего следует соединить их края между собой. Готовая конструкция будет иметь форму треугольника.

Рало и скатная доска

Закончив с рамой, можно приступать к созданию скатной доски и рала. Эти сделанные части копалки картофеля для мотоблока используются для выкапывания клубней из грунта и их очистки от земли. Для неопытного тракториста и садовода создания таких элементов может показаться очень сложной работой. Поэтому прежде чем приступить к делу, надо ознакомиться с особенностью их изготовления.

Сваривание рала

Для создания данного элемента своими руками понадобится в небольшом железном листе с размерами 30х30 см сделать две небольшие дырки для установки болтов М12. Также их придется сделать в каждой из стоек на расстоянии около 45 см снизу. Когда все отверстия будут приготовлены, можно будет прикручивать металлический лист.

Затем с противоположной стороны размещаем другой железный лист. В данном случае используется металл с размерами 60х30 см и толщиной 0,5 мм. По центру прикрепленного листа надо 2–3 раза хорошенько ударить кувалдой, чтобы образовался конус.

Сваривание скатной доски

Приспособление для копки картофеля должно обязательно иметь скатную доску и поэтому после сварки рала надо заняться ее изготовлением. Чтобы создать скатную доску, понадобится приготовить один прутик диаметром 10-15 мм и длиной около одного метра. Один его край приваривается к недавно созданному ралу, а второй должен выходить за основание картофельной копалки для мотоблока.

Бывают случаи, когда приваренный прутик начинает сильно шататься и приходится создавать для него дополнительную опору. Для этого в конце рамы приваривается стояк длиной 25–30 см. Затем к стояку прикрепляется квадратная труба, к которой придется приварить три прутика для обеспечения дополнительной устойчивости конструкции.

Установка регулировочных тяг

Самодельная картофелекопалка для мотоблока должна обязательно оснащаться регулировочными тягами. Они устанавливаются для того, чтобы в будущем можно было самостоятельно отрегулировать наклон каждого установленного прута. Монтировать их надо к первой поперечине на каркасе изделия. Для уменьшения угла наклона установленную тягу придется выкручивать таким образом, чтобы ее штоки начали высовываться. Чтобы увеличить угол, придется вкручивать штоки обратно.

Монтаж колес

Чтобы прикрепленный к мотоблоку своими руками картофелекопатель лучше передвигался по участку, необходимо установить на него несколько колес. Для этого можно использовать любые колеса из тачек, грузоподъемность которых не должна превышать ста килограммов. К каждому колесику надо приварить крепление и установить их к картофелекопателю.

Заключение

Копанием картофеля занимается каждый огородник, который занимается выращиванием овощей на своем участке. Вручную делать это довольно сложно и поэтому многие используют специальные картофелекопалки для мотоблоков. Чтобы самостоятельно создать такую конструкцию, необходимо ознакомиться с пошаговой инструкцией изготовления копалок.

dachamechty.ru

вибролапа, дельфин для минитрактора своими руками

Веерная картофелекопалка в виде специального навесного оборудования применяется для сбора урожая картофеля и позволяет сделать рабочий процесс более простым и быстрым.

Особенности конструкций

Для обработки небольшого земельного участка с хорошей рыхлой почвой чаще всего используют мотоблок, для поддержания которого в рабочем состоянии и обеспечении его горюче-смазочными материалами не требуется больших финансовых трат. Вручную извлекать картофель из грядок даже на небольшой площади крайне трудно. Поэтому владельцы таких участков изготавливают или покупают несложные приспособления к мотоблоку. Веерная картофелекопалка похожа на окучиватель, но вместо характерных крыльев стоят пруты из стали, расположенные в виде веера.

Такая картофелекопалка для уборки урожая со стальными стрелами-прутами является одним из самых простых механизмов. Устанавливают ее на маленькие тракторы или мотоблоки. Изготавливается легко, по аналогии со штыковой лопатой. Делают ее из изогнутого особым способом металлического листа и нескольких приваренных к нему веером прутьев, для отсеивания почвы. Средние размеры копалки: высота – 500 мм, ширина – 330 мм, масса – 5,5 кг.

Веерная картофелекопалка

Принцип действия

Веерную картофелекопалку самой простой конструкции можно считать универсальной. У нее нет вращающихся деталей, способных, порой, достаточно быстро выходить из строя при увеличении нагрузки. Эти приспособления называют также стрельчатыми копалками, или лапами, изготовленные на заводах промышленные экземпляры – Дельфинами, так как они имеют характерную форму плуга.

На заметку. Самодельные и заводские устройства работают по одному принципу. С их помощью можно одномоментно обрабатывать лишь картофель, растущий в одном ряду. Картофелекопалки прикрепляют к минитрактору одинарной сцепкой.

Поэтапный принцип работы можно показать на примере:

• копалка передвигается при помощи мотоблока;
• плуг (лемех) постепенно погружается в землю на определенную глубину;
• дальнейшее его продвижение способствует подкапыванию картофельных плетей, благодаря чему картофелины оказываются на поверхности и попадают на прутья;
• при дальнейшем продвижении мотоблока земля отсеивается, картошка сбрасывается с веерной решетки на почву.

Обратите внимание! Для разворота вместе с картофелекопалкой мотоблоку требуется не менее трех метров.

Таким устройством можно выбрать весь урожай картофеля из почв различного типа, количество сорняков и ботвы не имеет решающего значения.

Принцип работы картофелекопалки

Технические возможности

Для того чтобы использовать копалку, нужно правильно высадить семенной картофель. Глубина посадки в борозды – не более 12 см, на 5-7 см – при создании гребня. Во время вегетации следует постоянно рыхлить почву и окучивать растения, бороться с сорняками. Перед уборкой все оставшиеся сорняки и ботву скашивают. Грунт должен быть без камней. Средняя глубина рыхления во время сбора урожая – 20 см.

Важно! Ряды растений на обрабатываемых с помощью механизмов полях должны быть ровными. Между ними должно быть место для колес.

Навесная картофелекопалка вибролапа может быть использована для уборки и других корнеплодов. Она очень надежна. В устройство входят: виброредуктор, усиленные крепления и стойки виброножа. Опорное колесо оснащают грязесъемной планкой, оно позволяет регулировать глубину рыхления. Принцип работы – картофелекопатель активным ножом подрывает рядок на нужную глубину, разбивает почву и отсеивает ее. В результате вибрации корнеплоды перемещаются из устройства на поверхность.

Картофелекопалка для мотоблока

Технические характеристики:

• скорость во время работы – 1,1-2, 1 км/ч;
• продуктивность – от 0, 5 га/час и выше;
• ширина захвата – 40-50 см.

Для такой копалки требуется немного топлива, ее хорошо использовать при обработке больших площадей.

Простейшая картофелекопалка своими руками

Несмотря на все достоинства, в работе веерной копалки все же есть несколько недочетов:

1. Небольшая часть урожая может оказаться поврежденной – плуг может рассечь отдельные картофелины на части. Это, конечно, минус в оценке ее функций. Если весь картофель заранее предполагается отправить на хранение, то эти потери нужно отнести к особенностям конструкции.
2. Для управления мотоблоками, оснащенными подобным навесным оборудованием, необходимо гораздо больше усилий.
3. От величины обрабатываемой площади напрямую зависит расход топлива. На большом поле истраченное количество топлива будет значительным. Поэтому агрегат применяют на малых площадях и легких хорошо структурированных почвах.

Оправдываются все эти изъяны невысокой стоимостью, легкой и простой конструкцией. Поэтому сделать веерную картофелекопалку своими руками для мотоблока или минитрактора совсем просто. Можно назвать такую работу экономически оправданным проектом, позволяющим сэкономить денежные средства и изготовить надежный инструмент для облегчения труда на садовом участке или в поле.

Картофелекопалка своими руками

Ее конструкция такова, что для изготовления не требуются чертежи и схемы, навыки токаря или механика. Однако необходим допуск к работе со сварочным оборудованием, опыт работы с металлом. Проще всего взять лопату или плуг и приварить прутья. Все поломки в таком устройстве устраняются довольно быстро, из-за того, что все стационарно, нет движущихся частей: различных шарниров и подшипников.

Как сделать картофелекопалку Дельфин самому

Такие приспособления довольно просты. Можно сделать активный Дельфин картофелекопалка своими руками. Для этого необходимо иметь следующие инструменты: сварочный аппарат, болгарку, дрель, болты и сверла по металлу.

Материалы:

• листы стали, толщиной 3-4 мм, для лемеха;
• толстый стальной лист или прямоугольный профиль для держателя и кронштейна;
• арматура – 8-10 мм, без рифления;
• болты, диаметром более 10 мм.

Картофелекопалка Дельфин своими руками

Процесс изготовления картофелекопалки Дельфин заключается в следующем:

1. В лемехе просверливают два отверстия таким образом, чтобы его можно было прикрепить к стойке.
2. К плугу, в расширенной его части, нужно приварить отмеренные части стального прута, длиной 47-50 см, которые должны расходиться веером.
3. Стойку-держатель прикрепляют к лемеху болтами или приваривают.
4. В верхней части стойки приваривают кронштейн. В нем уже должны быть отверстия, позволяющие вместе скрепить мотоблок и картофелекопалку.
5. Чтобы усилить конструкцию, к плугу в нижней части приваривают металлическую полоску.

В картофелекопалку активный Дельфин с активным ножом устанавливают дополнительную вибрирующую насадку, которую крепят между прутьями, как раз посередине.

Все изготовленные самостоятельно картофелекопалки нужно применять на небольших участках. Опыт многих садоводов и огородников наглядно показывает их практичность и эффективность. Для промышленного использования (обработки крупных сельскохозяйственных угодий) применяют приспособления, изготовленные в заводских условиях, согласно техническим требованиям и стандартам.

7ogorod.ru

Как сделать картофелекопалку для мотоблока своими руками, чертежи

Картофелекопалка для мотоблока – навесное специальное оборудование для механизации последнего цикла выращивания картофеля – копки. Значительно облегчает труд землевладельца. Урожай выкапывается в течение нескольких минут, в зависимости от размера участка, остается только собрать картофель по мешкам. Устройства бывают разных типов, предназначаются для небольших приусадебных хозяйств с разным состоянием почвы.

Важно! Для сбора картофеля подобным механизированным способом нужно учитывать ширину посадки, залегание картофеля и размер ножей картофелекопалок. Также немаловажна мощность мотоблока.

Виды картофелекопалок для мотоблоков

Копалка веерная, стрельчатая или дельфин

Подходит для мотоблоков любых марок, в том числе имеющих невысокую мощность. Конструкция имеет самое простое устройство, представляющее собой плуг с приварными прутьями в форме веера, которые выполняют функцию просеивания. Принцип работы: мотоблок тащит копалку, плуг входит в землю и подкапывает картофельные плети, вытаскивая картофелины на поверхность, попадая на решетку-веер, земля отсеивается, а картошка остается на поверхности поля. Такая форма копалки подойдет для различных почв и любой засоренности поля от ботвы или сорняков.

Картофелекопалка

Веерный тип копалки имеет и минусы, так во время перекопки повреждается некоторая часть урожая, рассеканием картофелины плугом на части. Это особенно имеет значение для тех, кто сажает картофель на продажу. Управление мотоболоком с таким навесным оборудованием требует значительных физических усилий, а для больших площадей обработки – повышенного расхода топлива. Но учитывая небольшую стоимость и самую простую и понятную конструкцию, ее легко купить или сделать ручную картофелекопалку самостоятельно. Для этого не нужны схемы или механические и токарные навыки. Но опыт работы со сварочным аппаратом и металлом понадобится. Для изготовления рала может применяться лопата или плуг, останется только приварить прутья. Такая конструкция хороша еще и тем, что не имеет движущиеся части, и поломку, если такая случится, легко устранить.

Картофелекопалка вибрационная или грохотный тип

Картофелекопалка вибрационная

Имеет более сложное устройство, содержащее крутящие механизмы, создающие вибрацию. Обладает большей шириной захвата борозды, чем плуговая. Проникает на глубину 20 см. Высокая эффективность копки, за счет вибрации, хорошо очищает картофель от почвы и выбрасывает на поверхность поля. Картофель вынимается полностью, если только нетипично залегает глубоко в сильно рыхлой почве и не закидывается землей. Мотокультиватор идет без особых усилий, выкапывание картофеля происходит очень быстро. Одно из условий хорошей работы – чистое поле от ботвы и сорняков. Перед началом работы требуется срезать картофельную ботву.

Транспортерный тип

Такая картофелекопалка может напоминать картофелекомбайн для частного земледелия. Также называется ленточная или конвеерная. По работе она схожа с вибрационной картофелекопалкой для мотоблока, но усовершенствована транспортерной лентой, на которую подается картофель после его выкапывания устройством. Транспортирующую ленту делают из металлических прутьев или сетки, существуют и резиновые ленты. Чем она длиннее, тем лучше очищается картофель. В движение приводится от вала, передающего крутящий момент, через редуктор. Транспортерный вид копалки отличается особенностью хорошо очищать и отделять картофель от земли и плети, картофель не повреждается. Для применения данной модели используется трактор или мотоблок, который производит отбор мощности с помощью вала. Транспортерная картофелекопалка своими руками может быть собрана при наличии знаний и навыков работы с подобными механизмами. Также может быть доработана и усовершенствована в условиях частного хозяйства и облегчения огородной работы.

С помощью таких устройств можно выкапывать не только картофель, но и другие овощи, например, свеклу, чеснок, лук.

Цены вибрационных навесных копалок бывают достаточно высоки, поэтому можно задуматься о сооружении такого устройства своими руками.

Как сделать грохотную картофелекопалку самостоятельно

Когда в хозяйстве имеется минитрактор или мотоблок, например, таких марок, как Нева, МТЗ, Салют, производства Москва, то такое навесное оборудование, как картофелекопалка, можно сделать самостоятельно. Выполнение агрегатов зависит от навыков использования инструментов, сварки, их наличия и понимания действия механизмов. Некоторые узлы или элементы можно приобрести отдельно, заказать выточить детали, использовать съемные части с других устройств.

Стоит отметить! Вибрационный картофелекопатель нельзя назвать простым для самостоятельной сборки устройством.

Инструменты, которые потребуются:

• болгарка;
• дрель;
• сварочный аппарат;
• уровень,
• рулетка.

Используемые материалы и элементы:

• металлический профиль;
• листовой металл;
• металлические уголки;
• металлические прутья;
• тяги;
• рулевые наконечники;
• стойки стабилизатора;
• шкивы картофелекопалки и мотоблока разного размера;
• приводной ремень;
• болты;
• колеса;
• валы;
• материалы для шарниров.

Чертеж копалки

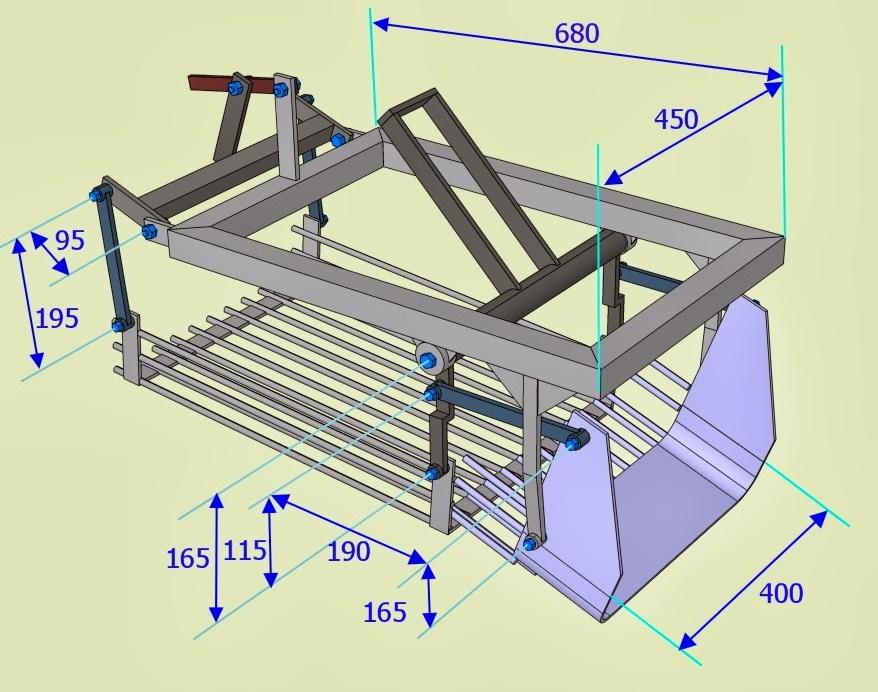

Для начала работы необходимо составить чертеж, учитывая нужный размер копалки. Может использоваться готовая схема или просмотр устройств уже существующих заводских конструкций. Вибрационная копалка состоит из: рамы-основания, лемеха-ножа, сцепного, редукционного узла, поликлинового ремня, валов, опорных колес.

Порядок работы для сбора конструкции самодельной картофелекопалки:

1. Делают сварную раму: профильную трубу 40*40 мм или 50*50 мм, а возможно любую, которая есть, но не тонкую, нарезают в нужный размер: две короткие, две длинные. Соединяют элементы сваркой, создавая прямоугольную раму. Края шлифуются;
2. К задней части рамы приваривают направляющие для стоек с колесами, которые буду держать конструкцию сзади. В держателе просверливают отверстие для крепления стоек колес с помощью болтов. Изготавливают стойки, к ним крепятся опорные колеса, просверливают отверстия для регулировки под нужную глубину выкапывания. Колеса могут быть металлические, резиновые или грунтозацепные, которые будут лучше идти по типу почвы на участке;
3. Для передней части сооружают сцепное устройство, соединяющее копалку для картофеля с мотоблоком, его можно сделать с регулировкой сцепки, по образцу для требуемой модели или купить готовое;
4. Внутрь рамы приваривают держатели для шарниров, в форме треугольника на которых будет подвешен грохот;
5. К раме приваривают кронштейн, для установки редуктора и механизма для создания в устройстве вибрации;
6. Из металлического листа изготавливают лемех-нож, надрезаются углы и загибаются. На лемех дается высокая нагрузка, поэтому изготовлять его рекомендуется из прочных материалов, для жесткости сгибы провариваются изнутри, поверху накладывается дополнительная пластина. Основная функция лемеха – разрезать землю, поэтому та его часть, которая будет направлена в почву, затачивается. Лемех крепится к передней части устройства на резинометаллических шарнирах;
7. К лемеху картофельной копалки, к противоположной части от той, которая будет погружаться в землю, привариваются пруты из проволоки или арматуры, сечением 10 мм, которые будут выполнять функцию грохота или просеивателя;
8. Соединяют движущие части: редуктор, рычаг, шатун, тяги, эксцентрик, приводной ремень. Редукционный блок крепится на подшипниках. Крутящий момент с вала мотоблока передается через редуктор на рычаг и шатун, создавая вибрацию лемеха-грохота;
9. Для уменьшения вибрации устанавливают пару эксцентриков, в этом случае копалка работает более плавно и мягко. К тому же дополнительный эксцентрик, снимая вибрацию с мотоблока, дает более комфортное управление;
10. Агрегат красят краской для защиты металла.

Корпус мотоблока

При начале эксплуатации грохотной картофелекопалкри ее конструкция может потребовать доработки. Может быть усовершенствован грохот или крутящийся механизм мастером, который понимает, как сделать картофелекопалки своими руками. Решетка очистителя сооружается различных типов, в виде вибростола, барабана или короба. Рама может быть квадратной формы. А нож иногда крепят неподвижно. Части устройства могут соединяться не сваркой, а болтами, что при высокой вибрации устройства может оказаться более надежным креплением. Для натяжения ремня устанавливается пружинное натяжное устройство. Для увеличения сцепного веса можно утяжелить корпус мотоблока, подвесив груз от 50 кг.

Те, кто любит совершенствовать продуктивность работ на приусадебном участке, механизировать различные этапы выращивания овощей, пользуются различной современной техникой. Картофелекопалку для мотоблока своими руками доступно соорудить в разных вариантах, учитывая имеющиеся навыки и материалы.

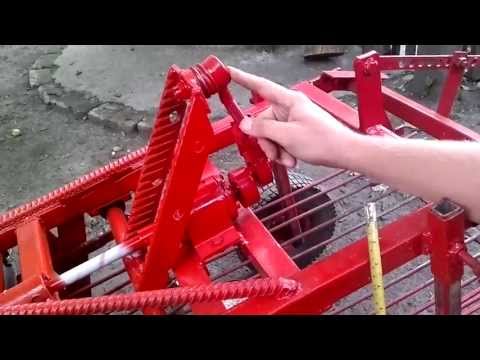

Видео

7ogorod.ru
