Картофелекопалка для мотоблока нева своими руками размеры чертеж видео – чертежи и схемы. Картофелекопалка для мотоблока

Многие читатели скажут, что можно такую картофелекопалку приобрести в торговой точке по реализации сельскохозяйственных механизмов и приспособлений и зачем делать ее своими руками. Такое утверждение правильное, но не совсем. Любой опытный огородник скажет – копалка, сконструированная в домашней мастерской будет более практичной, так как она будет конструироваться под уже известную характеристику грунта, а также будет делаться под силу конкретного человека. Еще сюда стоит добавить цену. Устройство, исполненное своими руками, будет стоить намного дешевле, чем купить его в магазине.

Перед тем, как приступить к творческой конструктивной работе по созданию картофелекопалки нужно помнить, она приспособлена работать на почвах, имеющие средний и малый критерий плотности. Для изготовления агрегатов, приспособленных работать на тяжелых почвах, необходимо иметь глубокие познания физики и механики.

Картофелекопалка вибрационная

Картофелекопалка стрельчатая

Картофелекопалка транспортерная

Копалка для картофеля, приспособленная к мотоблоку, как отображено на фото, бывает таковых видов:

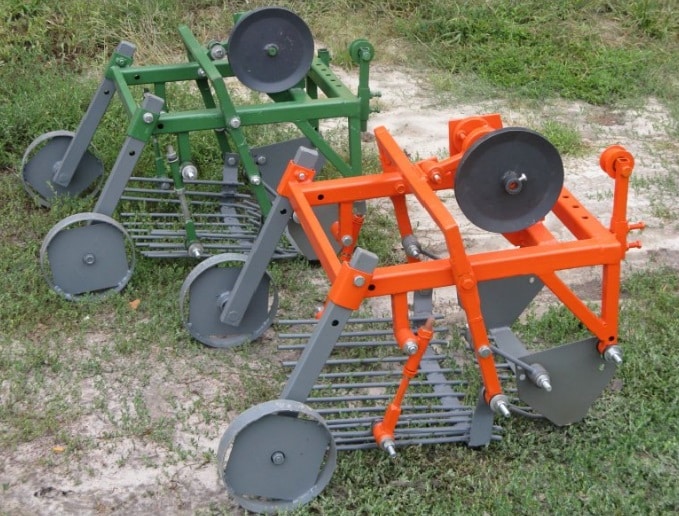

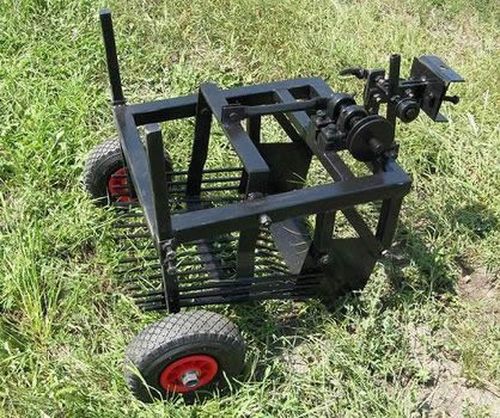

• Грохотный или вибрационный механизм – он состоит в основном из лемеха и вибрационного сита. Принцип действия такого вида картофелекопалки, функционирующей с помощью мотоблока, простой. Почва вместе с картофелем подрывается лемехом. Затем недвижимая транспортерная решетка оставляет на своей поверхности клубни, а грунт стряхивает, как через сито, обратно. Такая модель эффективная в работе, но довольно сложная в изготовлении.

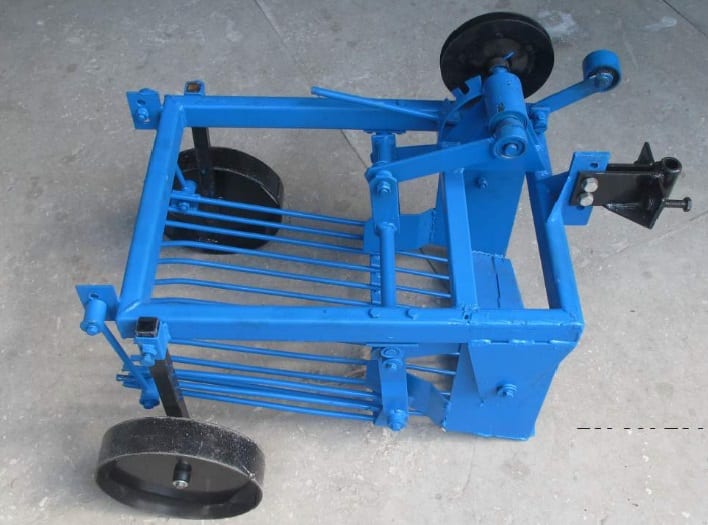

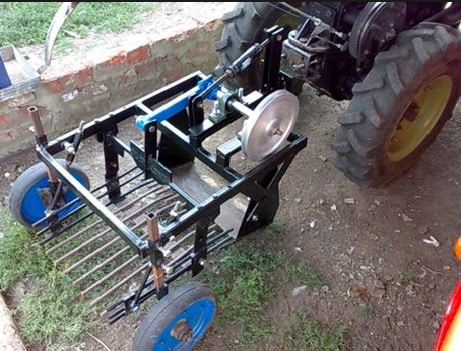

• Транспортерная установка для копки картошки – она может свободно работать, например, на базе такого мотоблока, как «Нева». По конструкции транспортерная копалка состоит из лемеха и движущего транспортера, имеющего специальное зацепное устройство для поддержания клубней на платформе и очищения от грунта. Транспортерная конструкция для копания картофеля обладает большей практичностью, чем вибрационный вид картофелекопалки. Но на почве с легкой степенью плотности применять данный вид устройства нецелесообразно.

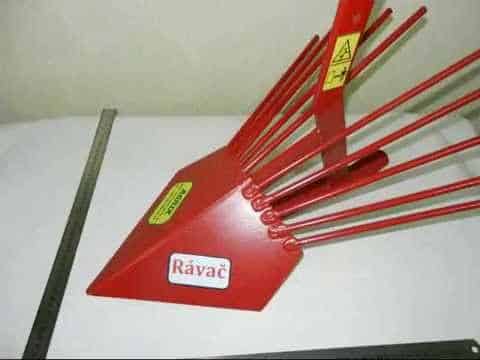

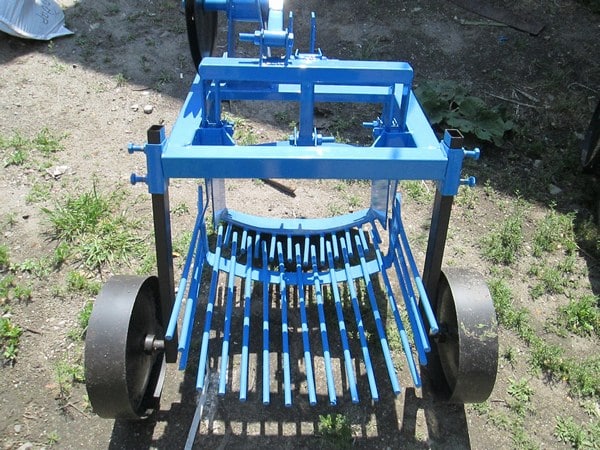

• Стрельчатый вид – по устройству это самый простой механизм, который с легкостью можно приспособить на любую модель мини трактора, например, такого как «Нева». Он не содержит движимых узлов. Как показано на видео, грунт с клубнями подрезается ножом. Далее срез попадает на поверхность специальных прутьев, где земля ссыпается обратно, а плоды в чистом виде ложатся поверх почвы. Данная копалка эффективная на грунте с невысокой степенью плотности, где не практично применять другие разновидности приспособлений.

Перед тем как начать конструировать такое приспособление, в первую очередь, требуется точно определиться с плотностью почвы, на которой оно будет применяться. Стоит помнить, что там где идеально может применяться транспортерная конструкция со стрельчатым видом будет трудно работать.

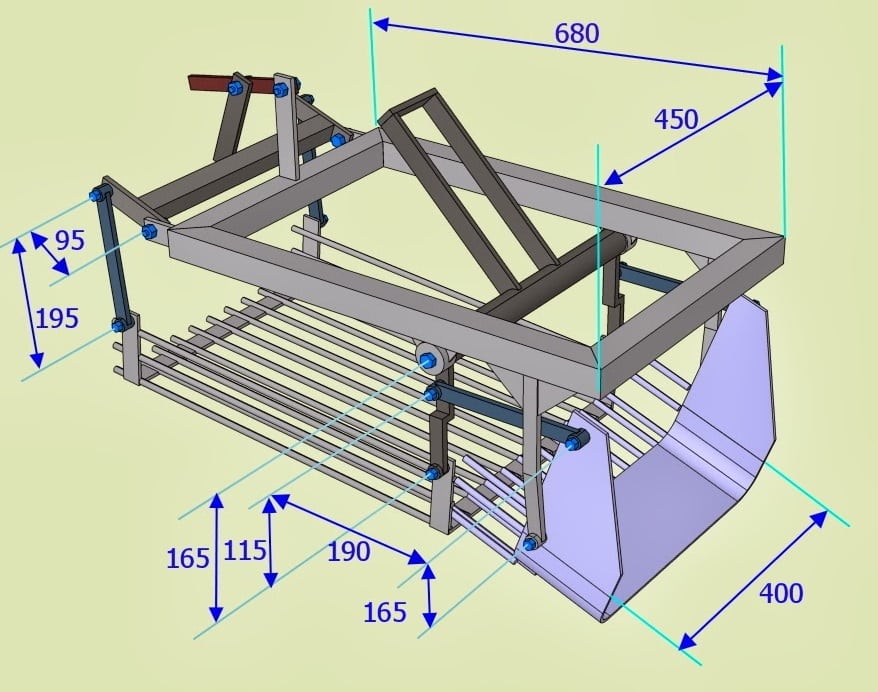

Чертежи самодельных и заводских картофелекопалок

Для небольшого хозяйства, чтобы удобно было собирать урожай картофеля, нужно сделать устройство небольшого размера. Оно должно быть удобным в ходе эксплуатации и легко навешиваться на мотоблок.

Конструкция картофелекопалки: 1-сварная рама, 2 — нож, 3 — транспортер, 4 — шкив, 5 — шатун, 6 — шкив углового редуктора. 7 — ремень, 8 — стойка, 9 — адаптер, 10 — опорное колесо, 11 — пружинное натяжное устройство.

Для того чтобы сделать рассматриваемое приспособление, необходимо иметь:

• Стальной швеллер.
• Сошник, вылитый из высококачественного сплава металла, толщиной не меньше 5 мм. Для его изготовления можно использовать пилу из циркуляционного станка.
• Металлические уголки размерами 40 и 63 мм.
• Стальные прутья. Их требуется, чтобы сделать приспособление, как показано на фото, минимум 8 штук.

Для изготовления приспособления для рытья картофеля вибрационного типа требуется, в первую очередь, сделать раму. Она должна легко стыковаться, например, с мини трактором «Нева» или с другой модификацией.

В целом, как показано на видео, такое устройство состоит из следующих узлов:

• Конструкция рамы.
• Подвесные элементы.
• Регулировочные тяги вертикального исполнения.
• Ходовая часть.

Чтобы сконструировать такой агрегат, требуется произвести точные расчеты и по ним создать чертежи. Без выполнения данного правила процесс изготовления своими руками будет трудным.

Этапы изготовления картофелекопалки грохотного вида

Как видно из видео перед началом работы требуется подготовить следующий инструмент:

• угловая шлифовальная машинка;
• сварочный аппарат;
• гравер или дрель.

Еще, чтобы сделать приспособление, требуется приготовить болты и гайки.

1. этап – изготовление рамы. Для этого, как показано на фото, распиливается на четыре части труба квадратной формы. Два куска должны быть – 1200 мм, а два – 800 мм. Размер трубы – 40*40 мм. Подготовленные части соединяются при помощи сварки в прямоугольник.
2. этап – Крепление перемычек. Из видео видно, что они необходимы для установки вертикальных тяг управления. Крепится данный элемент, примерно, на четверть длинны основания рамы. С другого конца крепятся два элемента для установки колес. Подобный элемент должен быть из двух трубок диаметром 30 мм и длинной 150 мм.
3. этап – установление стоек вертикального типа. С той стороны, где вмонтированы перемычки, на расстоянии 5 мм от края рамы крепятся вертикально два квадрата размером 30*30 мм и длинной 500 мм. После этого на расстоянии 200 мм устанавливаются стойки длинной 40 мм. Потом требуется отступить еще 400 мм и закрепить стойки длинной 300 мм. Соединяем стойки между собой полосой 0,4 мм.
4. этап – Изготовления рала. Сначала на металлическом листе 400*400 мм, имеющего толщину 0,3 мм, и внизу стоек готовятся два отверстия для крепления. Заготовка жестко крепится к стойкам. Такая же заготовка крепится с другой стороны. Другой квадрат листового металла 700*700 мм и толщиной 0,4 мм приваривается встык с первым элементом, а затем при помощи кувалды изгибается в нужную конусную конфигурацию.
5. этап – конструирование решетки. Для этого прут диаметром 10 мм крепиться снизу к готовому ралу, а другой конец выходит за периметр рамы в сторону тягового механизма, которым может быть модель «Нева».

Далее своими руками можно установить регулировочные тяги и колеса. Они крепятся через специально подготовленные крепления.

oselhoztehnike.ru

Картофелекопалка для мотоблока – особенности изготовления своими руками

Ранее сбор урожая картофеля отнимал массу сил и времени. Сегодня жизнь фермеров упростилась, ведь появилась возможность приобрести картофелекопалку для мотоблока, которая существенно упрощает процесс, и позволяет сохранить силы и время. А если не полениться, то можно собрать копалку для мотоблока своими руками. В таком случае ферме сэкономит еще и неплохую сумму денег.

Типы картофелекопалок

Для копки картофеля мотоблоком существует немалое количество инвентаря. Все оборудование делится на несколько типов:

• Грохотные картофелекопалки;
• Устройства, оснащенные транспортерной системой;
• Стрельчатые конструкции.

От того, какого типа оборудование вы предпочтете, зависит скорость и качество копки картошки мотоблоком. Ниже рассмотрим каждый из видов инвентаря более подробно.

Особенности грохотных конструкций

Второе название такой конструкции – вибрационная копалка. Такого рода картофелевыкапыватель для мотоблока работает по следующему принципу: один из элементов – лепеха, углубляется под грунт, а неподвижная решетка, оставляя клубни, просеивает почву, словно сквозь сито.

Оборудование с транспортером

Эта конструкция состоит из лепехи и движущегося транспортера. Перед тем, как копать картошку, потребуется проверить участок на наличие толстых сорняков, чтобы они не наматывались на «поднос» устройства.

Транспортер конструкции оснащен зацепным элементом, который призван удерживать картофель на специальной платформе. При этом грунт просто сыпется с платформы, благодаря чему фермер получает чистый картофель.

Этот тип оборудования достаточно практичный, однако его не стоит применять на влажном грунте.

Конструкция стрельчатых картофелекопалок

Стрельчатая, или веерная конструкция, считается одной из наиболее простых. В процессе эксплуатации грунт подрезается ножами, и вместе с урожаем попадает на специальные прутья. С них грунт быстро осыпается, а картофель остается на их поверхности.

Этот тип приспособления показал свою эффективность на мягкой рыхлой земле.

Картофельная копалка для мотоблока такого типа имеет один недостаток – при обработке неровных участков, прутья когут застрявати в земле, из-за чего фермеру приходится постоянно останавливать работу.

Порядок изготовления картофелекопалки своими руками

Перед тем, как сделать оборудование, потребуется подготовить материал и оборудование. Для работы необходимо:

• Несколько листов металла, швеллера и металлические уголки;
• Болты и гайки;
• Сварочный аппарат;
• Болгарка;
• Рулетка;
• Кувалда.

Собрав все необходимое, можно приступать к изучению чертежей. В них указан материал каждого из элементов и их размеры.

Очень важно досконально изучить схему, чтобы при работе не отвлекаться на поиски нужной информации.

Вся самодельная конструкция должна состоять из нескольких основных элементов:

• Лемеха;
• Опорно-транспортного механизма;
• Надежной рамы;
• Валов;
• Элеватора.

Процесс сборки выглядит следующим образом:

1. Для начала возьмите металлические уголки, швеллер длиной 1,2 м., и начните сваривать раму;
2. Для монтажа механизмов регулировки приварите отдельный швеллер, отступив вниз от рамы на 30 см.;
3. После этого необходимо приварить стойки. Начните делать это с любого края, приваривая детали в вертикальном положении. Между ними должна быть дистанция 15 см. Сначала приварите длинную 50-сантиметровую стойку, а потом по очереди крепите детали на несколько сантиметров меньше;
4. Далее стойки соединяются кусками оставшегося швеллера. Таким образом, у вас должен получиться своеобразный металлический треугольник;
5. К нему приварите металлическую пластину. После этого согните ее кувалдой и зафиксируйте с обратной стороны;
6. Прикрепите лемех к элеватору посредством болтов;
7. Приварите к раме арматуру, а по сторонам закрепите толстый надежный металл, который будет удерживать клубни на конструкции;
8. Закрепите валы на элеваторе;
9. Зафиксируйте редукционный блок на стержне при помощи подшипников;
10. В конце останется собрать опорно-транспортный механизм.

Если вы все сделаете согласно алгоритму, то в результате получите надежное устройство, которое прослужит вам не один сезон.

При изготовлении оборудования стоит прислушиваться к советам специалистов. Эксперты не советуют использовать слишком толстый металл – вполне достаточно листов, толщиной 5 мм. Если вам нужна небольшая конструкция, то сделать ее можно при помощи шарниров от старого авто или трактора. Для больше надежности вместо болтов используйте сварку.
