Камин печь из кирпича своими руками – порядовка кладки, пошаговая инструкция, комплектация, чертеж как сделать дымоход из кирпича

пошаговая инструкция + чертежи с фото

В дачных домах редко устанавливают дорогостоящие системы отопления, ведь используются они, как правило, только в дни отдыха.

Печь - камин фотоПечь - камин фото

Печь — камин фото

Быстро протопить загородный дом в холодные дни можно с помощью камина, но он греет только во время топки и быстро остывает, кроме того, камин нельзя использовать для приготовления еды.

Совмещенная печь-камин обладает куда большей функциональностью – с ее помощью можно обогреть небольшой дом из 1-2 комнат, на варочной плите приготовить пищу, а каминная топка с жаропрочным стеклом позволит наслаждаться видом живого огня. Построить такую печь-камин довольно просто, все даже можно сделать своими руками, если следовать схеме-порядовке.

Устройство печи-камина

Прежде чем возводить печь-камин своими руками, необходимо разобраться с ее конструкцией и определиться с местом установки. Представленная печь-камин имеет две топки с противоположных сторон: печная топка с варочной плитой устанавливается со стороны кухни или кухонного отсека и используется для приготовления пищи и обогрева домика, каминная топка находится со стороны комнаты. Для безопасности она оснащена чугунными дверцами со стеклом, устойчивым к нагреву, что позволяет проводить установку даже на деревянных дачах из сруба.

Обе топки можно топить одновременно благодаря расширенному дымоходу и системе задвижек, с помощью которых можно перекрыть каждый дымовой канал по отдельности. Для улучшения тяги и более простой очистки под обеими топками обустроены зольники с дверцами, от топочных камер они отделены колосниками.

Печь-камин устанавливается на фундамент из бетона, кирпича или бутобетона. Если фундамент возводят одновременно с постройкой дома, необходимо отделять его от общего основания песчаной или гравийной подушкой.

При проектировании печи-камина и дымохода необходимо также учитывать расположение балок, стропил и других элементов перекрытий, а проходки через них выполнять с соблюдением противопожарных требований.

Необходимые материалы

Чтобы построить на своей даче печь-камин вам потребуется:

  • Сильное желание отказаться от платной установки и все максимально делать своими руками;
  • Печной кирпич – около 8 сотен штук;
  • Жаропрочная кладочная смесь на основе глины –200 кг;
  • Дверка каминная с жаропрочным стеклом размером 500х500мм;
  • Дверка топочная печная чугунная, 200х250 мм;
  • Дверки поддувальные, 120х250 мм и 120х120 мм;
  • Три дверкипрочистные для очистки дымохода, 120х120 мм;
  • Два колосника для топок, 200х250 мм и 250х400 мм;
  • Чугунная варочная плита с конфорками, 410х720 мм;
  • Стальной уголок с полкой 40х40 мм и стальная полоса 40 мм – по 3 метра;
  • Стальной лист толщиной 3 мм и размером примерно 60х60 см;
  • Теплоизолирующие листы – асбест или базальт, толщина 4 мм;
  • Отожженная проволока для закрепления дверок;
  • Сэндвич-труба и соединительные элементы для дымохода;
  • Доски и гидроизоляционные рулонные материалы для опалубки;
  • Бетон и бутовый камень для фундамента;
  • Сухой строительный песок, щебень;
  • Огнестойкое покрытие пола – плитка, керамогранит, металлические листы.

При покупке кирпича обращайте внимание на его внешний вид: кирпич не должен быть пережженным, о чем свидетельствует глянцевый блеск его поверхности, или недопеченным – хрупким и неоднородным по цвету на сколе.

Фундамент для печи-камина

О том, как сделать фундамент для камина из монолитного бетона, рассказано в статье «камины из кирпича своими руками». Далее описана технология возведения бутового фундамента – более дешевого варианта, требующего меньшего расхода цемента для бетона.

  1. Котлован под камин копают в том месте, где он будет расположен, в соответствии с планом. Глубина котлована равна заглублению фундамента самого здания, размеры – на 5-10 см больше габаритных размеров пода печи. Дно котлована засыпают слоем щебня и трамбуют, выравнивая.
  2. Возводят опалубку до уровня пола в доме из струганой доски или фанерных листов, обмазывают ее изнутри и снаружи битумной гидроизоляцией, просушивают.
  3. На дно котлована укладывают крупный бутовый камень, пространство между ним засыпают щебнем со средним размером частиц 50 мм.
  4. Готовят порцию цементно-песчаного раствора: 1 часть цемента смешивают с 2-3 частями песка, после чего разводят водой до состояния жидкой сметаны. Заливают на слой камня и щебня.
  5. Готовят следующую порцию раствора, снова выкладывают камень, заполняют промежутки щебнем и заливают раствором. Так продолжают до уровня на 5-7 см ниже пола. Верхний слой выравнивают цементным раствором и оставляют фундамент на 3-7 дней для набора прочности.

Первый слой кирпича, образующий нижний ряд пода камина, является выравнивающим. Его кладут по схеме первого ряда на слой гидроизоляции – рубероида, используя утолщенный слой раствора – до 1 см.

Технология кладки печи-камина

Кладут печь-камин на жаропрочный раствор на основе глины и песка. Готовые смеси продаются в печных магазинах, но если рядом с вашей дачей есть карьер с хорошей жирной глиной, можно использовать ее. Раствор в этом случае готовят так: замачивают глину в бочке с водой на неделю, убирая с поверхности пену и всплывший мусор. Сливают лишнюю воду и размешивают получившийся жидкий раствор, постепенно добавляя в него песок до тех пор, пока раствор не начнет практически сразу отлипать от лопатки. При желании добавляют в раствор до 10% цемента или клея для керамогранита, перемешивают. После этого раствор готов к работе.Размолаживать водой раствор с цементом нельзя, поэтому добавлять цемент лучше порционно, в то количество раствора, которое вы можете израсходовать за час-полтора.

Технология кладки печи - камина фотоТехнология кладки печи - камина фото

Технология кладки печи — камина фото

Схема и порядовка печи-камина представлены на рисунках.

Пошаговая кладка порядовка печи - каминаПошаговая кладка порядовка печи - камина

Пошаговая кладка порядовка печи — камина

Технология кладки такова:

  1. Первый ряд образует под печи. Его можно класть из некондиционного кирпича – сколотого, с трещинами. При этом обязательно используют уровень и максимально выравнивают ряд.
  2. Во втором ряду начинают установку дверок поддувала. Между рамой дверки и кладкой необходимо проложить полосу из асбестового или базальтового листа. Раму дверки фиксируют на кирпиче первого ряда с помощью металлических штырей, например, гвоздей, через отверстия. Если они не совпадают со швами, можно аккуратно просверлить кирпич первого ряда. Остальная кладка ведется по схеме.
  3. В третьем ряду продолжают закреплять дверки с помощью проволоки, продетой в отверстия в боках рамы и заправленной в швы кладки. Кроме того, поверх третьего ряда укладывают по схеме решетку колосника каминной топки.
  4. В четвертом ряду дверки поддувала закрывают кирпичом, закрепляя так же, на проволоку. Кладут колосник печной топки. Сбоку начинают выкладывать дымовой канал, ставят прочистную дверцу. Раствор изнутри дымового канала тщательно заглаживают рукой, чтобы избежать шероховатостей и излишнего осаждения копоти и сажи.Закрываем поддувало кирпичомЗакрываем поддувало кирпичом

    Закрываем поддувало кирпичом

  5. В пятом ряду начинают установку дверки каминной топки, точно так же закрепляя ее на металлические штыри. Она значительно тяжелее, чем дверки поддувала, поэтому ее необходимо временно дополнительно закрепить вертикально, с помощью проволоки.Между рамой дверки и кирпичом по периметру прокладывают асбестовую полосу.
  6. В шестом ряду аналогичным образом ставят дверку печной топки, и далее кладут по схеме с 6 по 8 ряд. В 9 ряду дверку печной топки закрывают сверху кирпичом, выкладывают 9 и 10 ряды по схеме.
  7. На кирпич 11 ряда нужно уложить варочную плиту. Поэтому кирпич сначала выкладывают насухую, подгоняют, размечают маркером положение плиты, после чего кирпич снимают и с помощью болгарки выполняют углубления для укладки плиты так, чтобы она легла вровень с кирпичом.
  8. В 12 ряду дверку каминной топки закладывают сверху кирпичом, не забывая закреплять ее за отверстия в раме проволокой. Поверх кирпича укладывают стальной уголок по схеме. Ряды с 13 по 15 кладут по схеме.Укладка 12 ряда кирпичей для печи - каминаУкладка 12 ряда кирпичей для печи - камина

    Укладка 12 ряда кирпичей для печи — камина

  9. В 16 ряду начинают выполнять свод над варочной плитой, для этого в соответствии со схемой укладывают в передней части над ней уголок и стальную полосу. В 17 поверх них укладывают кирпич, а рядом снова стальную полосу, чтобы поддерживать свод. В 18 ряду его полностью закладывают кирпичом, а в месте установки задвижек кладут стальной лист толщиной 3 мм. На боковую часть кирпича в соответствии со схемой закрепляют отрезок стального уголка – он служит опорой для задвижки.
  10. В 19 ряду между кирпичами выполняют пазы чуть больше толщины металла задвижек – примерно 5 мм, изготавливают задвижки по схеме и ставят их на место, проверяя перекрывание дымовых каналов. Устанавливают еще две прочистные дверки.
  11. В 20 ряду над меньшей задвижкой устанавливают стальную полосу. Продолжают кладку по схеме. В 21 ряду стальную полосу кладут поверх кладки – на нее будет опираться дымоход.
  12. С 22 ряда начинается кладка дымохода: дымовые каналы сужаются и постепенно перекрываются. Кладку ведут по схеме с 22 по 26 ряд, в котором устанавливают общую задвижку на каркасе из стального уголка.
  13. Выполняют перекрытие печи – ряды 27 и 28, после чего приступают к дымовой трубе. Ее кладут по схеме 29 ряда с перевязкой, сдвигая ряды на полкирпича, до нужной высоты. Для устройства сложного дымохода можно использовать теплоизолированную трубу типа «сэндвич» и различные переходники, колена, проходки и опорные элементы.
  14. После окончания кладки печь-камин просушивают до высыхания кладочного раствора, после чего потихоньку начинают топить.Готовая печь - камин из кирпичаГотовая печь - камин из кирпича

    Готовая печь — камин из кирпича

Представленная конструкция печи-камина универсальна: она поможет вам быстро согреться в холодное время при растопке камина, приготовить еду, а также хорошо протопить дом за счет длинного дымового канала, при прохождении по которому дым сильно нагревает кирпичи. Теплоотдача от такой печки значительно выше, чем от обычного камина, и это позволит вам тратить меньше дров, наслаждаясь при этом видом и теплом огня.

Видео инструкция: печь — камин своими руками

Понравилась статья?
Сохраните, чтобы не потерять!

Детальная порядовка печи-камина с хлебной камерой

Начинающему мастеру-печнику всегда хочется сложить какую-нибудь диковинную печь. Желательно простую. А еще красивую и эффективную. Жаль, что порядовок таких конструкций существует не так уж и много.

Среди них выгодно выделяется печь-камин с хлебной камерой, работающая по схеме, популярной в странах Скандинавии. Схема не лишена недостатков, но обладает большой степенью универсализма. Есть отопительная массивная универсальная печь, декоративный камин, камера для выпечки хлеба. Простая конструкция, многофункциональность, относительная компактность. Хороший вариант для дачного дома, способный обогреть площадь примерно в 25-30 квадратных метров.

Предлагаем порядовку, позволяющую самостоятельно сложить печь, обладая лишь минимальными навыками печного ремесла. От исполнителя достаточно простого первичного навыка работы с глиной и кирпичом. Остальное просто.

Материалы для устройства печи-камина с хлебной камерой:

  • 1 — Печной кирпич — примерно 1100 шт. Если применить шамотный кирпич, то его потребуется примерно 150 единиц. (Количество кирпича дано без учета затрат на фундамент и дымовую трубу).
  • 2 — Вязальная проволока
  • 3 — Дверцы-чистки — 3 штуки
  • 4 — Топка поддувала с регулировкой воздуха
  • 5 — Каминная дверца для топки 500х500 мм
  • 6 — Базальтовый шнур — 2 комплекта
  • 7 — Задвижка трубы в кирпич — 3 штуки
  • 8 — Колосниковая решетка с рабочей площадью в один-два кирпича

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

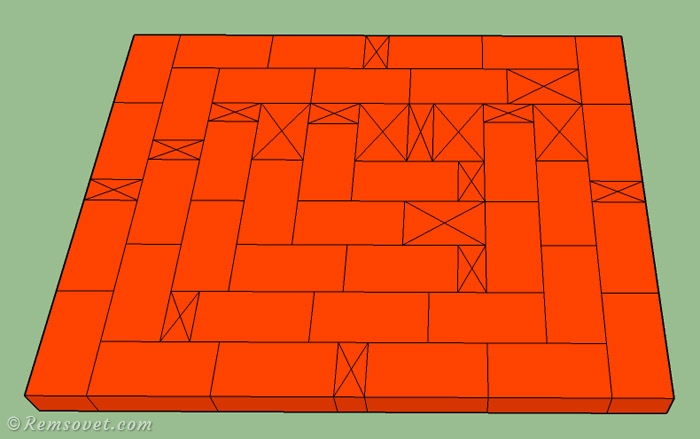

Печь своими руками: порядовка - 1-й ряд

Вторым рядом уже выкладываем чистовой периметр печи:

Печь своими руками: порядовка - 2-й ряд

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Печь своими руками: порядовка - 3-й ряд

Четвертым рядом добираем высоту дверец:

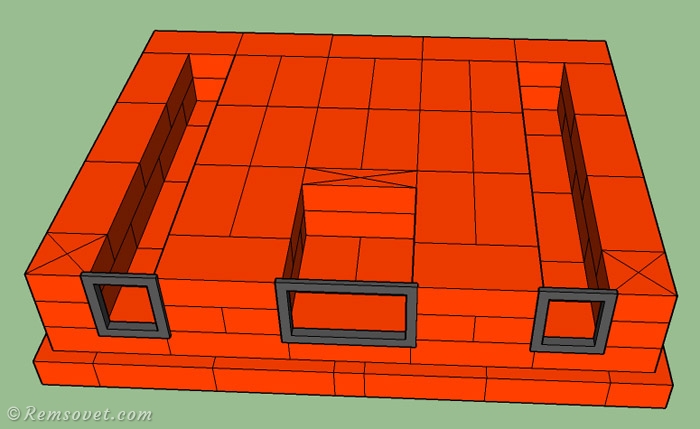

Печь своими руками: порядовка - 4-й ряд

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный

под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

Печь своими руками: порядовка - 5-й ряд

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

Печь своими руками: порядовка - 6-й ряд

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

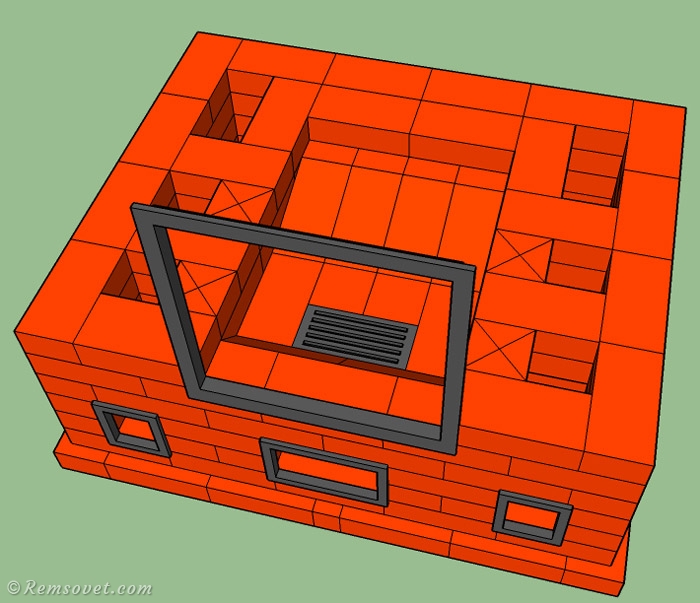

Печь своими руками: порядовка - 7-й ряд

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

Печь своими руками: порядовка - 8-й ряд

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

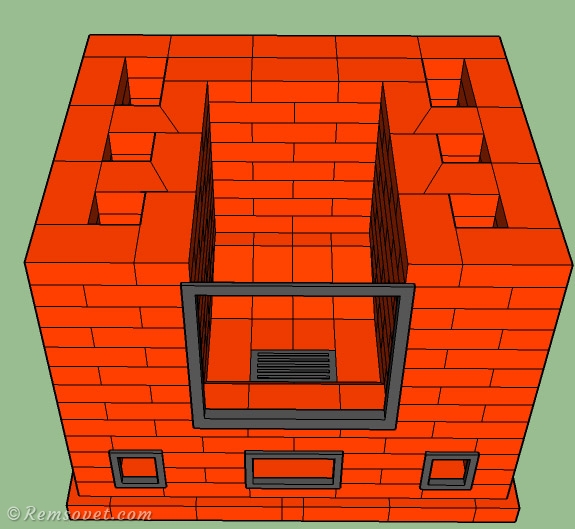

Печь своими руками: порядовка - 14-й ряд
Печь своими руками: порядовка - 15-й ряд

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

Печь своими руками: установка перемычки

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

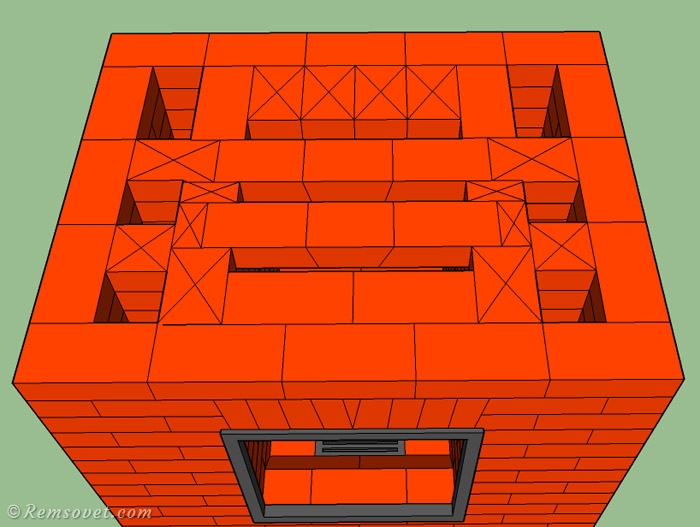

Печь своими руками: порядовка - 16-й ряд

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

Печь своими руками: порядовка - 17-й ряд

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

Печь своими руками: порядовка - 18-й ряд

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

Печь своими руками: порядовка - 19-й ряд

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

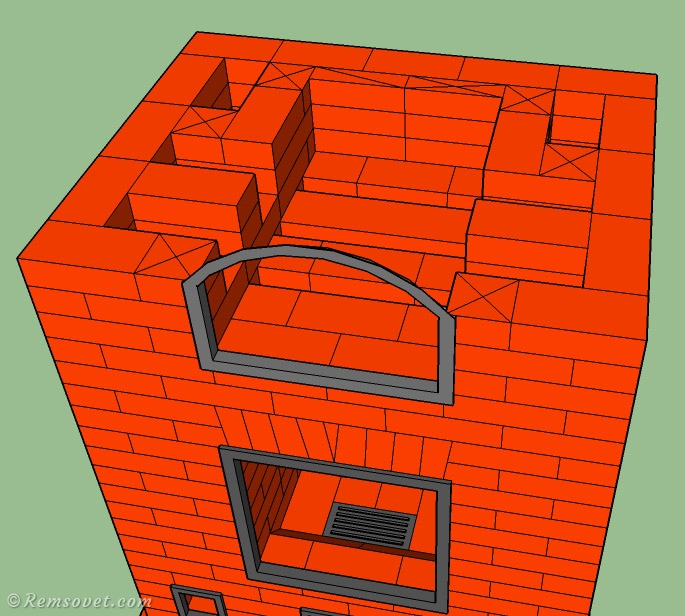

Печь своими руками: порядовка - 20-й ряд

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

Печь своими руками: порядовка - 21-й и 22-й ряд

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Печь своими руками: порядовка - 23-й ряд

Внимательно! Задвижка в процессе будет сильно греться! Поэтому ставим ее на асбест или базальт!

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

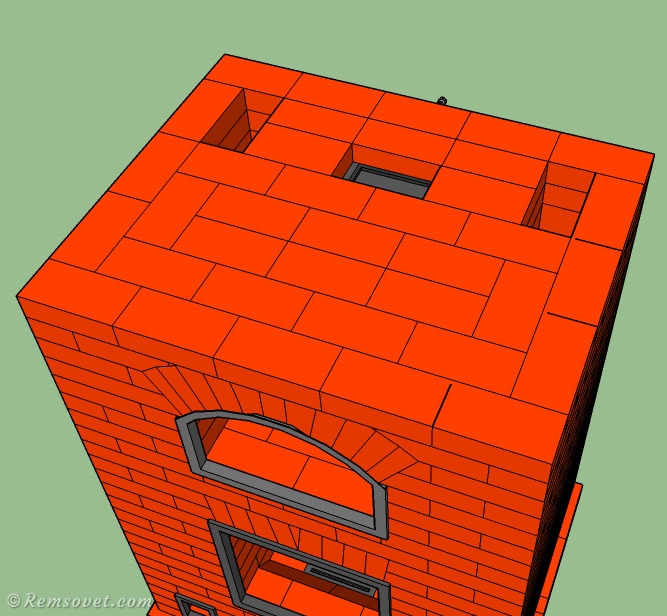

Печь своими руками: порядовка - 24-й ряд

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

Печь своими руками: порядовка - 25-27 ряд

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Печь своими руками: порядовка - 28-30 ряд

Две задвижки ставим в трубу, друг над другом. Такое дублирование необходимо для формирования воздушной прослойки— как в двойном оконном остеклении. Лучше сохраняется тепло.

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

Печь своими руками: декоративные выпуски кирпича

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!

Печь-камин из кирпича своими руками: пошаговая инструкция и чертежи

Многие владельцы загородных домов стремятся обустроить камин, чтобы быстро обогреться в ненастную погоду, украсить интерьер. Если на даче проживают постоянно, требуются солидные отопительные приборы. Часто размеры помещения не позволяют разместить эти сооружения. Выручает печь-камин – многофункциональное устройство, объединяющее в себе достоинства двух автономных.

Существует множество вариантов комбинированных моделей, но не каждая подойдет для конкретного дома. Учитывается много факторов: материал здания, площадь помещения, количество комнат, их расположение. Если выбрать удачную конструкцию, то печь-камин позволит решить несколько проблем: быстро согреться у открытого огня, полноценно отопить помещение, приготовить пищу.

1

Печка и камин в одном устройстве – особенности и преимущества

Оба сооружения имеют общее назначения, но по своей функциональности они кардинально отличаются. Топка в печке закрытая, пламя только поддерживает процесс горения. Стенки нагреваются газами, и уже от поверхности излучается мягкое приятное тепло. Кирпич набирает температуру медленно, но долго ее сохраняет, отдавая в пространство помещения.

Камин работает по другому принципу. Источником энергии у него служит открытый огонь, от которого исходят сильные, но жесткие тепловые лучи. Комфорт чувствуется на небольшой площади рядом с пламенем. Зона ограниченная, выбрать удобное место трудно: близко – очень горячо, дальше – чувствуется холод непрогретого воздуха.

1.1

Варианты многофункциональных отопительных приборов

Чтобы совместить положительные качества камина и печки, их совмещают в одном сооружении. Некоторые люди не понимают преимуществ такой конструкции и справедливо считают, что придется потратить много сил и средств. Если разобраться подробно, то видно, что подобные модели объединяют в себе все лучшее из автономных отопительных приборов.

Преимущества довольно значительные:

  1. 1. Многофункциональность. Устройство служит для мгновенного согревания продрогшего человека, постоянного отопления помещения, приготовления пищи. Используют эти функции по отдельности или вместе.
  2. 2. Экономичность. В загородном доме благодаря подобной конструкции резко сокращается потребление газа, электричества.
  3. 3. Декоративность. Качественно исполненное кирпичное сооружение служит украшением интерьера. Оригинальный декор придает ему неповторимый вид.

Решают вопрос создания печи-камина двумя способами. При первом делается общий корпус и дымоход, а сами устройства независимы. Второй предполагает, что каминная топочная камера одновременно исполняет такую же роль для кирпичной печки.

Самая простая для исполнения конструкция, когда строят печь, а к ней приделывают камин. Один общий корпус и дымоход служат для двух отдельных отопительных приборов. Сооружение получается громоздким, требуется много площади и материалов. Достоинство состоит в том, что пользоваться можно каждым устройством по отдельности или вместе, в зависимости от потребности.

Для исполнения по второму варианту покупают металлический корпус, который обкладывается кирпичом. Тепло в помещение излучается открытым огнем в топочной камере и стенками дымохода, который нагревается отходящими газами. Его делают со многими каналами, чтобы увеличить эффективность. Среди недостатков такой модели: повышенное потребление топлива, нагрев стенок на большой высоте, отчего воздух у пола холодный.

Деревянный дом оборудуют печью-камином с учетом его особенностей. Со временем происходит усадка строения, поэтому обязательно делают зазоры между печкой и стенами, а также потолком. В качестве материала для камина используют кирпич. Из красного выстраивают основную часть, из огнеупорного – топочную камеру.

Постройка такого сложного сооружения, как печь-камин, требует затрат времени и тщательного подбора материала. Имеющиеся проекты позволяют решить поставленную владельцем задачу по отоплению дома, а дизайнерские возможности безграничны. Следует помнить, что деревянный декор необходимо обработать специальным огнеупорным составом, чтобы защитить от возгорания.

1.2

Разновидности конструкций

Существует много способов реализации двух основных вариантов, когда печка и камин исполняются отдельно в общем корпусе или имеют совместную топочную камеру. Простая конструкция – пристенная, когда одна из сторон печи размещается в стене.

Подходит она для маленьких домиков, где используется как единственный обогревательный прибор. Камин расположен в одном помещении, для которого и выполняет свои функции. Печка прогревает своей поверхностью сразу две смежных комнаты. Недостаток подобной конструкции в том, что в ней отсутствует варочная панель.

В качестве совмещенного отопительного устройства употребляется шведка. Ее преимущества – компактность и возможность использовать опции попеременно. Камин разгорается быстро, от пламени нагревается воздух и варочная плита. Обычное месторасположение – между кухней и небольшим помещением. Сооружение немассивное, быстро остывает, тепло долго не удерживается.

Печь с лежанкой – очень объемная конструкция, поэтому не во всякой постройке ее удастся расположить. Для нее хорошо подходит большая комната, в маленькой она отбирает слишком много пространства. Располагают такую модель обычно на даче, где проживают в зимнее время. Потрескивающие в камине поленья создают уют, а печной элемент служит для полноценного отопления. На лежанке, которая долго держит тепло, прогревают больные суставы.

В небольшом помещении оригинально выглядит и экономит пространство угловая печь-камин. У нее много положительных качеств, благодаря которым делают выбор в ее пользу:

  • конструкция обогревает наибольшее число комнат – три: одну камином и печкой, две другие – выходящими в них стенками;
  • создается оригинальный интерьер, сооружение просматривается с любого места в помещении;
  • монтаж допускается в построенном здании, дымоход можно устраивать снаружи стены, ничего не разрушая.

Угловое расположение не означает, что такой же формы вся конструкция. Ей придают также асимметрический прямоугольный вид.

2

Правильная подготовка к работе – залог успеха

Печники имеют все необходимые инструменты, набор которых сложился на протяжении многовековой практики. В последнее время он пополнился специальными и универсальными приспособлениями. У каждого мастера, помимо того, есть свои секреты, которые помогают ему в работе. Обязательно потребуются:

  • мастерок;
  • молоток-кирочка;
  • измерительные инструменты: рулетка, отвес, уровень;
  • шнур.

Подготовка этим не ограничивается: заблаговременно запасаются материалами в нужном количестве и должного качества. Прежде всего, это кирпич красный и огнеупорный. Печь-камин выполняет не только практическую функцию, но и эстетическую, поэтому материал для него выбирают тщательно, не допускаются раковины и сколы. Тогда можно сэкономить и обойтись без дополнительной облицовки.

Обогревательные конструкции сооружаются на глиняном растворе, приготовление которого требует определенной практики. Альтернативой служат сухие смеси, в которые просто добавляют воду. Добиваются такой консистенции, когда раствор стекает с лопаты, как густая сметана. Для красного кирпича приобретают обычные составы, а для огнеупорного – специальную смесь МШ-28.

Среди кладочных материалов заслуживает внимания мастика для высоких температур. Используя ее, добиваются зазоров толщиной в 1 мм, тогда как на глине меньше трех не удается. Кладка особо прочная, а если требуется увеличить расстояние, добавляют порошок из шамота. Мастика, которая загустевает, разбавляется водой и вновь пригодна для работы.

Важно правильно подготовить кирпич. Если планируется использование глиняного раствора, многие мастера рекомендуют замочить его на несколько часов в воде. Этот совет не бесспорный, потому что существует мнение: подобная процедура лишняя и даже вредная. Убедительных доказательств никто не приводит. Когда используется мастика, то обязательно с наружных граней снимают фаски 2–4 мм, протирают от пыли.

Пример чертежа с порядовкой

Перед тем как приступить к работе, внимательно изучается чертеж и порядовка. Разобравшись в плане конструкции, движении газов, намного легче будет выполнять постройку. Даже опытные мастера используют такой прием, когда ряд кирпичей сначала кладется насухо, а затем на раствор. Это позволяет оценить качество, размеры, внести вовремя исправления. Тем, кто сталкивается с подобной работой впервые, не следует пренебрегать этим приемом.

Среди других советов мастеров заслуживают внимания такие:

  • с особой тщательностью выполняют фундамент, от которого зависит устойчивость и долговечность конструкции;
  • место прохода дымоотводной трубы сквозь потолок изолируют огнеупорным материалом;
  • периодически контролируют горизонтальное и вертикальное расположение рядов, используя уровень и отвес;
  • аккуратности требует не только внешняя сторона печи-камина, но и внутренняя: не допускаются застывший раствор, щели, зазоры.

Чтобы соорудить отопительное устройство, одного кирпича и глины недостаточно, приобретается печное литье и металлические уголки, полосы, листы. В каждом определенном случае перечень разный, но обязательно требуются дверцы топливные и зольниковые, прочистные, задвижка, колосниковая решетка.

3

Строительство каминной печи – первые шаги

Сначала выбирают месторасположение отопительного прибора. Действует тот же принцип, что и для остальных устройств подобного рода. Располагают в зависимости от конструкции источника тепла, добиваясь наибольшей эффективности, чтобы одновременно обогревались несколько помещений. От деревянной стены отступают на 40 см, монтируют огнеупорный экран.

После установления места делают чертеж. Когда с формами и дизайном станет ясно, рассчитывают отопительные элементы, их взаимодействие. Осуществить все в полной мере неспециалисту невозможно, поэтому за основу берется подходящий проект, в который вносятся требуемые изменения.

Предлагаемая каминная печь оборудована варочной плитой. Располагают, зонируя большую комнату, или используют для отопления смежных помещений. В таком случае заднюю часть встраивают в простенок. Для одновременного использования печи и камина возводится общая дымовая труба с раздельными каналами.

3.1

Создание фундамента

Сооружение возводится на прочном основании, так как вес кирпича немалый. Он должен отвечать повышенным требованиям, обеспечивать надежность и устойчивость конструкции. Схема работ аналогична изготовлению фундамента для других типов теплогенераторов. Делают разметку контура основания, который должен выступать за размеры печи на 10 см.

Если работы проводятся в жилом доме, часть пола удаляют. Роют котлован, глубина которого зависит от особенностей земли, и составляет от 50 до 70 см. Дальше готовят подушку, которая состоит из поочередно засыпанных и тщательно утрамбованных десятисантиметровых слоев песка и щебня.

Установка арматурной сетки для фундамента

Дальше алгоритм работ следующий:

  • на высоте 5 см от подушки требуется установить арматурную сетку, под которую подкладывают куски кирпича или железные пруты;
  • по периметру выставляют опалубку из досок, выровняв верхнюю плоскость по уровню;
  • делают раствор (песок, цемент, щебень) в соотношении 3:1:4 и заливают;
  • уплотняют железным прутком и трамбовкой, выравнивают правилом.

Когда бетон немного застынет, его укрывают пленкой и оставляют, пока не схватится полностью. Рекомендуется выдерживать целый месяц, но практически достаточно одной недели, чтобы начать возведение основного сооружения. Обязательно на фундамент укладывают гидроизоляцию из рубероида.

3.2

Конструкция печи-камина

В предлагаемом проекте предусмотрено две топки, в которых сгорают дрова: печная и каминная – увеличенной высоты. Последнюю рекомендуется закрыть стеклянной дверцей. Если она изогнутой формы, то усиливается отражение, повышается эффективность.

Нижняя часть печи-камина с указанием топок и движения газов

Каминный топливник выполняется прямоугольной или трапециевидной формы. Последний вариант предусматривает сужение к задней стенке. Она наклонная, имеет небольшой порожек, предназначенный для удержания нагара, чтобы он не направлялся в трубу и не осаждался на ее стенках.

Печная топка меньших размеров, с чугунной дверцей и нижним поддувом воздуха. Свод перекрывается кирпичом или варочной плитой. В последнем случае предоставляется возможность готовить пищу. Газы поднимаются по вертикали, обогревая стенки, которые затем отдают накопленное тепло в комнаты.

Вид на топки с двух сторон и схема движения газов

Чтобы продукты сгорания не попадали в помещение, предусмотрены задвижки на обоих каналах для перекрытия того, который не используется. На дымоходе имеется заслонка, препятствующая утечке тепла, когда топливо полностью сгорит.

Порядовка с 1 по 26 ряд

Используя схему, повторяют существующий проект или разрабатывают собственный. Чертеж внутренних камер дает представление о движении газов, указывает поверхности, подвергающиеся наиболее интенсивному нагреву.

Для расчета каминного топливника принимают наилучшее соотношение высоты и ширины, которое определяется как 2:3. Глубина устанавливается в пропорции ⅟2 или ⅔ высоты. Отопительная возможность представлена в стандартной таблице.

Тяга во многом определяет качество работы и производительность приборов. Практикой доказано, что оптимальное сечение дымохода составляет 10% площади топочного окна. Показатели округляют, чтобы использовать целые кирпичи. Газоотвод из трубы делают диаметром не менее 150 мм.

4

Возведение отопительного прибора с использованием порядовки

Схема-порядовка дает точное представление о каждом ряде, указывает где расположены дверцы, колосники, задвижки и другое печное литье. От нее не отступают даже на самую малость, иначе работа не удастся, придется разобрать и переделать начиная с того места, где была допущена вольность. Изменения возможны только в размерах, но не в принципе конструкции.

Сделать печь-камин своими руками поможет пошаговая инструкция. Особой тщательности требует укладка первого ряда. От точного соблюдения размеров и горизонтальности зависит качество выполнения всей конструкции. Поэтому не торопятся, многократно проверяют, устраняют малейшие неточности, которые впоследствии нарастают с каждым рядом. Если печнику-профессионалу исправить их легко, то начинающему любителю очень сложно.

Со второго по одиннадцатый ряд требуется особая внимательность, ведь здесь располагается большинство печных приборов, формируется топливник. Чтобы закрепить дверцы (поддувальные на втором ряду, топочные на пятом), их устанавливают на место с предварительно продетой в ушки мягкой проволокой, закрепляют в кладке. Металл и кирпич имеют разный коэффициент расширения при нагревании, что приводит к ослаблению фиксации. Чтобы предотвратить это, между ними укладывают полосы из базальта или асбеста.

С четвертого ряда начинается строительство топочной камеры и параллельно формируется днище каминного топливника. Под ним расположена ниша для дров, перекрытием для которой служат два уголка. Одновременно они играют роль опоры для верхнего ряда кирпичей. Такой же металл используется для поддержания кирпичей над дверцами.

С пятого ряда начинается исполнение обеих топок из шамотного кирпича на ребро. Толщину шва на глиняном растворе рекомендуется уменьшить до 2–3 мм. Сначала на завершающий ряд зольника помещается колосниковая решетка, а между красным кирпичом и огнеупорным расположены базальтовые прокладки.

После установки над дверцей в восьмом ряду угольника никакие дополнительные элементы до десятого не требуются. На него укладывают варочную плиту, места примыкания уплотняют асбестовым или базальтовым шнуром. Дальше наращивается печной массив и внутренние каналы до тринадцатого ряда. Затем над топкой камина устанавливают уголок, начинают формировать дымосборник.

С девятнадцатого ряда начинают перекрывать проем над варочной нишей, укладывая кирпичи на металлические опоры. До 24 ряда происходит наращивание согласно порядовке. Затем монтируется чугунная задвижка. Чтобы она плотно прилегала и не пропускала газы, используют больше раствора.

Если помещение одноэтажное, дальше строят дымоотвод сквозь потолок и крышу. Представленный проект рассчитан на здание с двумя этажами. Ничего сложного в последующей кладке нет, только придерживаются порядовки, наращивают газоходы и стены отопительного агрегата. Если соблюдать все правила, камин с печью заработают, принесут уют и тепло в жилье.

Печь-камин своими руками


Уважаемые посетители сайта «В гостях У Самоделкина» Из представленного автором материала вы узнаете как своими руками можно сложить печь камин в двухэтажном доме, причем второй этаж тоже будет отапливаться от этой же печи.

Кладка печи даже самой простой, требует внимания, усердия и трудолюбия, потому как это сложное и кропотливое дело. Но изучив фотоотчёт, вам многое станет понятно и вы сможете сложить для себя подобную печь.

Профессиональные печники настоятельно рекомендуют новичкам!!! Сначала попробовать сложить печь без раствора (на сухую) дабы обучится на своих ошибках и при настоящей кладке их не допускать! Все под силу человеку, главное было б желание и у вас все получится!

И так, давайте рассмотрим все этапы строительства более внимательно и разберемся, что понадобилось автору для создания данной печи-камина?

Материалы
1. красный керамический кирпич
2. шамотный огнеупорный кирпич
3. красная глина
4. речной песок
5. рубероид
6. уголок металлический
7. колосники
8. задвижки
9. печные дверцы
10. зольник
11. сажечистки
12. проволока
13. листовой металл

Инструменты
1. мастерок
2. кельма
3. шпатель
4. болгарка
5. алмазные диски по камню
6. уголок
7. отвес
8. линейка
9. уровень
10. киянка
11. молоток
12. емкость для раствора
13. дрель

Процесс строительства печи-камина своими руками.
И так, первым делом следует определиться с месторасположением будущей печи, так как данная печь будет отапливать 2 этажа, то целесообразно и проще поставить ее по середине комнаты.

В основном печи в домах располагаются по центру избы, так строили наши деды и прадеды. Но все же зависит расположение и от конструкции самого дома, а так же компоновки комнат.

К примеру камины строятся в основном вдоль стены, либо в углу, а в данном случае печь комбинированная и был выбран вариант «середина» Так же автор предлагает схемы расположения печей.


Для кладки следует сразу определиться с кирпичем и его качеством. Как правило печи кладутся из красного керамического полнотелого кирпича, а вот внутреннюю топочную камеру желательно класть из шамотного огнеупорного кирпича, он имеет такой желтоватый цвет и хорошо переносит высокие температуры.

Основой основ является непосредственно обустройство фундамента, лучшим будет бетонный залитый в опалубку, размерами больше печи. К примеру когда в деревнях строили печи, то в качестве фундамента там являлись дубовые бревна либо пеньки. Сейчас с материалами дела обстоят отлично, можно позволить себе основательный и добротный фундамент. Как и полагается на основание фундамента укладывается изоляция в виде рубероида.

Нижняя часть кирпичной кладки будет уложена на цементный раствор. Но только до начала топки!!!

Как мы можем видеть на фото, мастер использует пустотелый красный кирпич и щедро заполняет его цементным раствором.

Затем автор приступает к кладке стен печи.

Так как печь будет совмещена с камином, то и основание соответствующее, разделено под камин и топку.

Немаловажную роль в кладке играет точность и каждый ряд кладется по уроню, строго от угла.

Устанавливается дверца зольной камеры, она же играет роль поддува свежего воздуха в топку.

Поверх зольной камеры, укладывается колосник. Прежде из огнеупорного кирпича делается ячейка.

При кладке печи предстоит очень много переколоть кирпича, так вот чтоб минимизировать расход кирпича мастер использует болгарку с диском по камню.

Затем устанавливается печная дверца топочной камеры, крепится при помощи проволоки.
Печь-камин своими руками
Далее поднимаются стенки печи.
Печь-камин своими руками
Со стороны где будет расположен камин, мастер располагает уголок, дабы уложить кирпич, для лучшей подгонки в кирпиче был пропилен паз.
Печь-камин своими руками
Кладка камина.
Печь-камин своими руками
Нижняя часть камина, предназначенная для сушки и хранения небольшого количества дров.
Печь-камин своими руками
Благодаря болгарке кирпич можно вырезать по определенному размеру и очень плотно подогнать.
Печь-камин своими руками
Вот так выглядит дверца топочной камеры.
Печь-камин своими руками
Верхняя часть топки выкладывается огнеупорным кирпичом, на глиняный раствор.
Печь-камин своими руками
Вот топочная камера готова. Далее автор переходит к созданию дымохода.
Печь-камин своими руками
Мастер изготавливает металлическую проставку.
Печь-камин своими руками
И уже на нее укладывает кирпич.
Печь-камин своими руками
Для того чтобы можно было беспрепятственно чистить сажу, устанавливаются заглушки. В процессе эксплуатации печи имеется такая проблема как скопившаяся сажа, она затрудняет проход газов и печь начинает дымить, так вот чтоб в краткие сроки решить эту проблему, стоит открыть заглушки и прочистить проход от скопившейся сажи. Все можно пользоваться дальше )
Печь-камин своими руками
Кладка колодцев дымохода.
Печь-камин своими руками
Дымоходы потом кладутся вверх у печи «змейкой» у камина «трубой»
Печь-камин своими руками
И вот печка уже выросла под потолок.
Печь-камин своими руками
На дымоход печи укладывается металлический лист, а сверху 2 слоя кирпича-это делается для компенсации давления внутри печи.
Печь-камин своими руками
На каждый дымоход своя задвижка.
Печь-камин своими руками
После задвижек дымоход сливается в один и уходит на второй этаж здания. Обратите внимание!!! Здесь автор использует эдакую хитрость, а именно кирпич кладется непосредственно на ребро, внутри дымоход имеет змеевидную форму, что позволяет за короткий промежуток времени разогреть комнату на втором этаже до оптимальной температуры.
Печь-камин своими руками
В крыше мастер проделывает отверстие при помощи сабельной пилы, можно и обыкновенной ножовкой.
Печь-камин своими руками
Как видите труба тоже выкладывается кирпичем на ребро-это кстати очень экономит строительный материал, а главным образом облегчает конструкцию.
Так же трубу следует закрепить металлическими уголками для большей надежности. Такую кладку потом целесообразно отштукатурить, а в идеале еще и обложить плиткой.
Печь-камин своими руками
На выходе труба продолжается класться уже традиционным методом на полный кирпич.

Внимание! Труба должна быть строго выше конька крыши, как минимум на 50 см. В противном случае ее будет задувать ветром.

Печь-камин своими руками
Вот собственно такая печь-камин получилась у автора, осталось ее оштукатурить и обложить камнем либо плиткой, для предания более эстетического внешнего вида. Работа конечно сложная, но выполнимая )

Не стоит сразу начинать класть печь, поизучайте специальную литературу! Потом попробуйте для начала сложить простенькую печь (на сухую) без раствора. И только набравшись определенного опыта, можете смело браться за дело!

На этом заканчиваю статью. Спасибо за внимание!
Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Статья представлена в ознакомительных целях!


Источник Печь-камин своими руками Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Печи-камины для дома и дачи — Своими руками — Статьи по печному делу

Эффективное сочетание печи и камина

Что получится если объединить в одно целое камин с печью? Какие преимущества у такой системы обогрева дома? А может есть недостатки? Ответы в этой статье.


Как приятно провести вечер в собственном доме перед камином, наслаждаясь игрой пламени и расслабляющим теплом. Действительно, камин способен создать особую атмосферу в доме. А что если к камину добавить печку, в которой можно испечь настоящий хлеб или сварить борщ, а вдобавок она подарит тепло всему дому. Так вот такая возможность существует в виде конструкции печь-камин.



Содержание:



Описание печи-камина


Печь-камин – это совмещённые камин и печь, объединяющие в себе все достоинства и назначение. Камин способен за короткий срок нагреть комнату и создать комфорт, за счёт видимого пламени. Печь, хоть и прогревается дольше, чем камин, но отдаёт тепло в течение долгого времени, даже после затухания огня. Кроме того, печь служит для приготовления и разогрева пищи.

Печи-камины для дома и дачи   Печи-камины для дачи   Печи-камины

Печи-камины для дома и дачи   Печи-камины для дома   Печь-камин



Где установить


Применяется эта конструкция в загородных домах, на дачных участках, в саунах и банях, в общем, где есть достаточно большое внутреннее пространство и возможность вывести дымоход, так как печь-камин зачастую имеют большие размеры и вес, и топятся дровами. Замечательно подходит как вариант для дачи.

Печь камин своими руками



Конструкция печи-камина


Система печь камин достаточно сложная, у каждого элемента имеются свои характеристики, явно отличающиеся друг от друга. Камин имеет открытую большую топку, это позволяет создать большую тягу воздуха, а значит быстро разгореться огню и согреть помещение. А чтобы без задержек выводить продукты горения, у камина выводящая труба прямой формы. Но стоит угаснуть пламени, как тепло перестанет поступать в дом. У печи совсем другой принцип действия. Она не нуждается в большой топке и сильной тяге, поэтому топливо скорее не горит, а тлеет, постепенно нагревая печь. Тепло накапливается и греет дом очень долго, даже без огня в топке. А извилистая выводящая труба только способствует этому, задерживая в себе горячие газы.

Печникам удалось совместить печь и камин вместе. Топить можно не все топки сразу, но если есть необходимость в этом, то следует растопить камин, а потом печь. Так как у камина более мощная воздушная тяга.

Печь камин своими руками



Модели печей-каминов


Строят разные модели системы печь-камин. Различия состоят в материале, который влияет на характеристики оборудования. Так же существуют разные по форме печи-камины, что позволяет их установить в доме исходя из внутренней планировки. Существуют угловые, островные и при стенные. Их форма влияет на внешнее оформление, например, угловой не нуждается в декоративной облицовке по бокам стенок.

Основными материалами для производства печи камина служат чугун или сталь и кирпич.
Кирпичные имеют большой вес и размер, поэтому нуждаются в укреплении фундамента. Хорошо накапливают тепло и делятся им продолжительное время. Кирпичную печь-камин можно установить так, чтобы топки выходили в разные помещения. Это не испортит интерьера и положительно повлияет на обогрев дома.

Чугунные или стальные производятся моноблоком, что удобно для монтажа. Свойства чугуна – это низкая теплоёмкость, чем у кирпича. Нагреваясь, чугун излучает инфракрасное тепло, прогревающее людей и предметы, а не воздушное пространство, и не создаёт воздушных потоков, поднимающих частички пыли.

Печь камин своими руками



Порядовки ПК


Печь-камин отопительная (порядовки)Печи и камины, спроектированные и построенные Георгием Резником,
отличаются высокими теплотехническими качествами и выверенным дизайном, в основе которого — образ традиционной русской печи. В этом можно ещё раз убедиться, ознакомившись с новой порядовкой печи-камина отопительной.

Конструкция предлагаемой печи-камина предназначена для отопления помещения площадью до 30 м2 и с высотой потолка около 250 см. Если печь-камин устанавливать в зале (большой комнате), её следует развернуть печной частью к стене или к перегородке с отступом не менее 125 см. Такое расстояние достаточно для работы у плиты. Печь-камин можно установить и в проёме стены или перегородки между залом и кухней.
В отопительно-варочной печи конвективная система — кол-паковая, позволяющая устраивать невысокую насадную трубу. Для одноэтажного строения это важно, так как отпадает необходимость поднимать трубу высоко над крышей. В печи два режима — летний и зимний. При открытой задвижке летнего хода дымовые газы поступают в трубу, минуя колпаки и не нагревая массив печи. В верхней части варочной камеры установлена вентиляционная задвижка. Печь снабжена духовкой.

Печь-камин отопительная (порядовки)

Основной массив печи-камина сложен из печного (витебского) кирпича. Обе топки (печная и каминная) и части примыкающих к ним дымоходов — из шамотного. Для более выразительного оформления декоративные элементы (полочки, арки, юбку, нижний порожек) можно сделать из полнотелого кирпича, цвет которого отличается от основного цвета печи (например, из кирпича «Победа Кнауф»). Дополнительно украсить печь можно, обложив полочки керамической плиткой или натуральным камнем.

МАТЕРИАЛЫ И ПРИБОРЫ, НЕОБХОДИМЫЕ
ДЛЯ ПОСТРОЙКИ ПЕЧИ-КАМИНА
Кирпич красный М-200 — 1200 шт.
-«- шамотный Ш-8 — 170 шт.;
Глина шамотная — 50 кг.
Шамот дроблёный — 50 кг.
Задвижка дымовая 26×13 см — 3 шт.;
—«— 13×13 см — 1 шт.
Плита чугунная
двухконфорочная 58,5×34 см -1 шт.;
Дверка топочная 21×25 см -1 шт.;
-«- поддувальная 13×25 см -1 шт.;
-«- для чисток 7×13 см -3 шт.
Решётка колосниковая 25×30 см -2 шт.
Духовка 35x28x25 см -1 шт.
Полоса стальная 50×5 мм -8 м.
Уголок стальной 60x60x6 мм -2 ,5 м.
Глина, песок горный — по потребности.

Печь-камин отопительная (порядовки)

Печь-камин отопительная (порядовки)

Печь-камин отопительная (порядовки)



Печь-камин из кирпича. Поэтапная постройка

Анализируя тепловую работу отопительных очагов и только что построенных, и эксплуатируемых многие годы, я пришел к определенным выводам. Некоторым мои замечания покажутся не новыми, но владельцам загородных домов с печным отоплением они будут полезны, как и работникам,имеющим некоторый опыт возведения печей каминов из кирпича.

Печь камин своими руками

Печь-камин из кирпича постройка

Начнем с фундамента. Глубина её заложения должна быть ниже расчетной глубины промерзания. Категорически запрещается связывать фундаменты печи и дома. Необходимо выполнить двойную гидроизоляцию: первую — на границе «грунт-воздух», вторую — за 10 см до уровня черного пола.

Какие материалы использовать? Кирпич красный глиняный. Перед кладкой его следует вымочить в воде для лучшего сцепления с глино — песчаным раствором.

Прочность кладки зависит от жирности глины. Для устранения усушки в глину добавляют песок. Лучшая глина — та, которая вылежала на морозе. Размер зёрен песка должен составлять 1 …1,5 мм. Это даст возможность сделать кладку прочнее за счет тонких швов.

О песке старые мастера говорили: «Который песок в руках хрустит и на белый платок будучи высыпан пятен не делает, тот к строению печи годен».

Топливник печи камина из кирпича должен соответствовать сгораемому топливу. Но во всех случаях от колосника к стенкам топливника выкладывают откосы, что помогает углям или не догоревшим дровам скатываться на колосниковую решетку и «дожигаться».

Сажа и конденсат. Для борьбы с выпадением на стенках дымоходов и трубы конденсата, а также сажи устраивают подсосный канал («баран»), представляющий собою небольшое окошко 70×70 мм, проделанное из топливника в последний канал.

Печь должна иметь хорошую постоянную тягу. Этого достигают плавными очертаниями поворотов, сужений и расширений дымоходов. Высота трубы от уровня колосника до оголовника должна быть не менее 5 м. Слабая тяга приводит к отложению сажи.

Необходимо помнить, что на топку печи с дымоходами, на которых осели частицы сажи, приходится затрачивать гораздо больше топлива и времени.

Слой сажи толщиной, равной 3 мм, сокращает теплопередачу кладки в 2 раза. Больше всего сажи дают березовые дрова, меньше — осиновые.

Некоторые новаторы печного дела для ускоренной теплоотдачи печи вставляют в вертикальные дымообороты металлические трубы 070 мм. Загнутые сверху и снизу концы труб выходят наружу. За счет конвекции воздуха помещение прогревается быстрее.

Как часто и долго топить печь камин из кирпича? — спрашивают многие застройщики. Отопительно-варочную печь протапливают 1,5 часа, отопительную — до 2-х часов, банные — до 4-х часов. Но если требуется получить тепла больше, то выгоднее протопить печь два раза с перерывом в 5 6 часов, чем непрерывно и долго. Экономии топлива достигают также за счет правильной эксплуатации.

Печи, совмещенные с каминами, не всегда имеют равномерный прогрев всех стенок кладки, но если такой очаг установить в одной большой комнате или грамотно построить примыкающие к отопительному сооружению перегородки, то можно получить максимальный комфорт.

При разработке любой конструкции приходится учитывать множество факторов размеры и расположение комнат, наличие фундамента, и если он есть, то его

габаритные размеры

Мне предстояло разработать печь с одноконфорочной плитой и духовым шкафом для сушки овощей и ягод. Печь должна была стоять в помещении площадью 30 м2 и эксплуатироваться в любое время года, поэтому нужно было предусмотреть два режима топки: летний и зимний Кроме этого заказчику хотелось иметь и встроенный камин. Дело осложнялось тем, что площадь имеющегося фундамента была всего лишь 1×1 м.

Для разработки конструкции и расчета материалов, использован комплект для макетирования печей и каминов.При этом получилась совершенно новая конструкция компактной отопительно-варочной печи, совмещенной с камином.

На рисунках приведены разрезы и порядовки печи камина из кирпича.

Поэтапная постройка

Поэтапная постройка

Видео




Похожие публикации:




Кладка каминов

Кладка каминов

Камины угловые

Камины угловые

ПЕЧНОЙ УНИВЕРСАЛ

ПЕЧНОЙ УНИВЕРСАЛ



Печь-камин из кирпича своими руками — пошаговая инструкция и чертежи

Захотели сложить самостоятельно печь или камин? На первый взгляд эта задача кажется слишком сложной, особенно если у вас нет опыта кирпичной кладки.

На самом деле многие владельцы домов успешно выкладывают печи-камины своими руками, чертежи и схемы-порядовки которых мы хотим предложить вашему вниманию. Используя их, а также…

Печь камин своими руками: чертежи

Захотели сложить самостоятельно печь или камин? На первый взгляд эта задача кажется слишком сложной, особенно если у вас нет опыта кирпичной кладки. На самом деле многие владельцы домов успешно выкладывают печи-камины своими руками, чертежи и схемы-порядовки которых мы хотим предложить вашему вниманию. Используя их, а также рекомендации по кладке, вы сможете обрести необходимые навыки и сэкономить на оплате труда профессионалов.

Печь камин своими руками чертежи и сборка печи

Что такое чертеж и схема-порядовка

Первое, в чем стоит разобраться, это понятия эскиза, чертежа и порядовки камина. Эскиз – это рисунок, на котором указан внешний вид печи или камина, полностью или частично, в одном или нескольких видах. По эскизу можно понять расположение топки, зольника, дымохода, заслонок и других элементов, а также принцип работы печи. Чертеж выполняют в масштабе, на нем указывают размеры будущей печки, как правило, приближенно, так как точные размеры сильно зависят от толщины шва. Схема-порядовка – это схема кладки каждого из рядов камина или печи с указанием номера ряда, расположения и типа кирпича, дверок, заслонок, опорных элементов. Если ряды повторяются, фрагменты схемы объединяют в один, с указанием всех однотипных рядов.

Если вы решили научиться строить печи камины своими руками, чертежи помогут вам определить их габаритные размеры, по эскизу можно разобраться с назначением отдельных элементов и направлением движения дымовых газов, а схема-порядовка подскажет, сколько нужно кирпича и как его класть. Те, кто уже строил пе

Камин Печь из Кирпича: Технология Изготовления

Украшением любого дома станет камин-печь с красивой облицовкой

Достоинства совмещенных конструкций печки и камина были рассмотрены в первой части статьи (читайте тут). Для отопления в загородном доме или на даче это очень привлекательный вариант. Но можно ли такое сооружение сделать самостоятельно? Какой камин-печь из кирпича легче выложить своими руками, а также технологию работ, рассмотрим более подробно в данной статье.

Варианты самостоятельного изготовления камина-печки

Не всегда есть возможность сделать камин-печь под заказ. Цена на печные работы часто бывают весьма высокой. И тогда встает вопрос, как сделать самому печь-камин из кирпича?

Можно приобрести готовые изделия и обложить их кирпичом. Второй вариант – полностью самостоятельное возведение конструкции.

Такой мини камин из кирпича своими руками сложить довольно просто Можно заводскую печь-камин обложить кирпичом Кирпичную конструкцию можно облицевать изразцами

Рассмотрим эти варианты более подробно.

Облицовка готовых каминопечей

Самым простым способом решить вопрос по устройству в доме камина-печки является покупка готового изделия. Установка таких моделей не представляет особых сложностей: инструкция завода-изготовителя подробно объяснит все этапы и нюансы проведения работ. Останется только обложить печь-камин кирпичом или другими облицовочными материалами.

Заводская печка-камин из чугуна Мини печь-камин из кирпича с облицовкой керамической плиткой Красивая печь-камин для бани из кирпича

Чаще всего в готовом виде предлагаются изделия из чугуна или стали. Как обложить каминную топку кирпичом – технология работ практически не отличается от возведения простой конструкции, что рассмотрим далее. Но есть здесь и некоторые нюансы.

Каминная топка, обложенная кирпичом, должна обязательно иметь зазор между металлом и облицовкой. С боков это расстояние составляет от 5 см до 10 см. Сзади топки необходимо оставить свободными 10-15 см. Такая мера позволит значительно уменьшить теплопотери.

Проекты печей-каминов

В настоящее время можно найти много готовых проектов печей-каминов, по которым при большом желании несложно возвести конструкцию самостоятельно. Вот модель, предназначенная для отопления одного или двух помещений общей площадью около 30 м2. В ней предусмотрено наличие плиты для приготовления пищи.

Основные параметры:

  • Размеры сооружения – 102 х 147 см.
  • Ширина топливной камеры составляет 26 см.
  • Глубина топливника – 51 см.
  • Ширина каминного портала – 51 см.
Мини-камины из кирпича — модель с варочной панелью

Для возведения такой конструкции понадобится 670 штук кирпичей.

Сооружение с дополнительным щитком из кирпича потребует применения углошлифовальной машинки. Это уже более сложная конструкция. Она рассчитана на полноценное отопление дома площадью около 40 м2. В то же время здесь предусмотрена возможность приготовления еды.

Основные размеры:

  • Габариты печки – 126 х 202 см.
  • Ширина топочной камеры – 26 см.
  • Глубина топливника – 56 см.
  • Ширина портала камина – 51 см.
Печи-камины с щитком из кирпича также довольно востребованы

Для футеровки топливных камер потребуется 30 штук шамотного кирпича. На всю остальную конструкцию уйдет 1470 штук огнеупорного кирпича. В этой печке-камине можно не только приготовить шашлыки на выносном мангале, который легко устанавливается на варочную панель, но и зажарить мясо на вертеле в камине-барбекю.

Основные габариты:

  • Размеры в плане – 115 х 166 см.
  • Размеры топочной камеры – 32 х 38 см.
  • Ширина каминного портала – 64 см.
Модель с мангалом

Установка каминов и печей из кирпича по такому проекту потребует наличие 1070 штук кирпича.

Технология устройства камина-печи своими руками

Рассмотрим пример углового сооружения, которое можно выложить самостоятельно.

Принцип действия каминопечки

Технология возведения такого сооружения состоит из нескольких этапов.

  • В первую очередь необходимо определиться с параметрами будущего сооружения. Наиболее подходящие размеры каминопечи подбираются в зависимости от типа отопления и размеров помещения. Расчеты можно сделать самостоятельно или воспользоваться специальными таблицами.
  • Далее требуется сделать чертеж печки, желательно с порядовкой. Если такой возможности нет, то можно воспользоваться готовыми схемами.
  • По схемам можно рассчитать точное количество материалов. При этом половинки кирпича следует принимать, как цельный элемент. Общее число деталей увеличивается на 20%.
Подбор оптимальных размеров камина-печки Чертеж-инструкция углового камина-печи Схема рядов кладки

Далее необходимо подготовить все требуемые для работы материалы и инструменты.

Инструменты и материалы

Для такого камина необходимо 360 штук печного кирпича марки М150 и 60 штук шамотного марки ША8. На укладку 50 штук необходимо 1 ведро раствора, если брать в расчет толщину шва 3 мм.

На устройство фундамента потребуется 0,073 м3 при его высоте в 10 см. По ширине основание делается на 20 см шире, чем печка.

Требуемые инструменты:

  • Лопаты — совковая и штыковая;
  • Ножовка;
  • Лом;
  • Пила ручная;
  • Уровень строительный;
  • Рулетка;
  • Отвес;
  • Правило;
  • Ведра для раствора и воды;
  • Кельма;
  • Плоскогубцы;
  • Молоток.
Инструменты, необходимые для кладки печек

Эти инструменты обычно есть в любом доме.

Из материалов, кроме кирпича, также потребуются:

  • Гидроизоляционный материал – рубероид, полиэтилен или что-то другое.
  • Арматура диаметром 0,8 см.
  • Песок речной.
  • Щебень 20-30 мм.
  • Материалы для устройства опалубки – доски, фанера, подручные средства.
  • Гвозди или саморезы для сборки опалубочной формы.
  • Цементно-песчаный раствор.
  • Глина.
  • Уголки металлические размером 50 х 50 или 60 х 60 мм.
  • Жаростойкий материал для изоляции.
  • Задвижка и дверки для печки.
Специальные готовые смеси для кладки каминов

Если каминопечь будет облицовываться, то также необходимо приобрести плитку или изразцы.

Возведение камина-печки

После подбора места установки можно приступать к непосредственному возведению камина:

  • Фундамент – его лучше всего устраивать одновременно с основанием дома. Если же камин возводится в готовом здании, то прежде необходимо демонтировать пол до основания дома.

Важно! Фундамент камина и дома не должны быть соединены между собой. Между основаниями требуется зазор от 5 до 10 см.

Разметка расположения печки
  • Далее при необходимости выкапывается котлован, дно которого ровняется и трамбуется.
  • Насыпается слой песка толщиной 10 см.
  • Сверху укладывается гравий такой же толщины.
  • Затем собирается опалубка.
  • Гидроизоляция фундамента выполняется при помощи рубероида или полиэтилена.
  • Арматурный каркас выполняется из металлических стержней. Они свариваются между собой, либо фиксируются хомутами. Ячейки должны иметь размер примерно 10 х 10 см.
  • Далее производится заливка фундамента в опалубку цементно-песчаной смесью.
  • Сверху все накрывается полиэтиленовой пленкой до полного схватывания смеси.
Пол требуется демонтировать Опалубку под фундамент можно сделать из подручных материалов Устройство арматурного каркаса Готовое основание под камин
  • Раствор для кладки можно приобрести в сухом виде и развести водой. Инструкция изготовителя даст информацию о пропорциях его разведения.
  • Но издавна смеси для печей делались на основе глины. Ее необходимо замочить в воде на 2-3 суток. Затем смесь процеживают, доводя до однородной структуры. В нее необходимо добавить речной песок.
  • На подготовленный фундамент укладывается гидроизоляция.
  • Первый ряд кирпича выкладывается сплошным. Ровность кладки контролируется уровнем и отвесом.
  • Остальные ряды выполняются согласно схеме.
Подбор глиняного состава Первый ряд топки Мини печь-камин из кирпича – кладка топочной камеры Кирпичные печи-камины, фото

Внутренняя конструкция дымохода представляет собой прямой канал.

Но кирпичная труба состоит из нескольких основных частей:

  • 1 — металлический колпак защищает дымоход от задувания внутрь воздуха и попадания осадков. Он также не дает возможности выброса искр из трубы.
  • 2 – оголовок трубы.
  • 3 – шейка трубы.
  • 4 – цементно-песчаный раствор.
  • 5 – выдра.
  • 6 – кровля.
  • 7 – обрешетка.
  • 8 – стропила.
  • 9 – стояк трубы.
  • 10 – распушка.
  • 11 – балка перекрытия.
  • 12 – изоляция.
  • 13 – дымовая задвижка.
  • 14 – шейка печки.
Печь-камин с кирпичной трубой Установка задвижки дымохода — фото Кирпичные трубы для печей и каминов – верхняя часть Нижняя часть дымохода

Расширение дымоходной трубы в месте пересечения с балками перекрытия необходимо для понижения температуры выходящих газов. Увеличение площади дымохода на уровне кровли выполняется с целью защиты кирпичной кладки от внешних атмосферных воздействий. Устройство дымохода является финишным этапом возведения каминопечки.

Угловая каминопечь – отличный вариант для загородного дома

Но не всегда обычный вид кирпичного сооружения устраивает с эстетической точки зрения. Как облагородить камин из кирпича, чтобы он стал настоящим украшением дома?

Для этого можно использовать следующие материалы:

  • Натуральный камень;
  • Термоустойчивую керамическую плитку;
  • Керамогранит;
  • Клинкерную плитку;
  • Печные изразцы.

Подбирая подходящий материал, стоит в первую очередь придерживаться общего стиля интерьера дома.

Однако нельзя забывать и о технических характеристиках таких изделий:

  • Они должны обладать высокой прочностью и стойкостью к механическим повреждениям.
  • Обязательно иметь хорошие показатели по устойчивости к высоким температурам.
  • Степень влагопоглощения облицовки должна быть низкой.
  • Необходимо выбирать изделия с высокой теплоотдачей.

Сделать самому печь-камин из кирпича вполне реально. Такое сооружение не только создаст уютную атмосферу в доме, но и может стать его украшением. Правильно сложенная конструкция прослужит вам долго и надежно отопит весь дом.

Больше информации по теме «Грамотная установка каминов и печей из кирпича своими руками» можно получить, посмотрев видео в этой статье.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
