Калитку своими руками из профнастила – как сделать конструкцию забора из профлиста своими руками, модели с калиткой из металлопрофиля

Калитка из профнастила своими руками

Профнастил — один из самых технологичных и удобных в работе материалов не только для кровли здания, но и для ограждения участка. Если к этому прибавить его невысокую стоимость и долговечность, то вариант изготовления элементов забора, начиная от рядовой секции и заканчивая воротами или калиткой, будет оптимальным.

Сегодня к цветному профнастилу прибавились новые виды текстуры, имитирующие природный камень и древесину. Благодаря им, можно значительно удешевить конструкцию ограждения, не потеряв в эстетичности и привлекательности.

Варианты изготовления

Существует несколько способов сделать калитку из профнастила своими руками, а также несколько вариантов ее комбинирования с ограждением участка. Самая распространенная конструкция — рамка из стальной квадратной трубы, на которую крепится профлист.

Второй вариант более декоративен, но дороже и сложнее в изготовлении. В этом случае профилированный лист играет роль фонового слоя, а на переднем плане устанавливается кованая решетка, выполненная по технологии металкрафт.

Такая калитка исключает просматриваемость участка — главный недостаток всех решетчатых ограждений и при этом выгодно подчеркивает красоту декоративной ковки.

Для улучшения внешнего вида входной группы верхнюю часть полотна можно сделать не прямоугольной, а ромбической, арочной или криволинейной формы, накрыть его декоративным козырьком или установить на опорных столбах герметичные светильники.

Вариантов комбинирования профнастила с другими элементами ограждения участка может быть несколько. Например, хорошо смотрится забор, столбы которого выложены из дикого камня или декоративного кирпича, а калитка и пролеты сделаны из профилированного листа.

Если же забор полностью изготовлен из профлиста, он будет смотреться монотонно. Для устранения этого недостатка, профилированный лист можно пустить не сплошным слоем, а оставить в средней части ограждения свободное пространство (15-30 см), заполнив его стальной декоративной решеткой или полосой из цветного поликарбоната.

Оставляя выбор вариантов оформления забора за вами, остановимся подробнее на его входной части. Прочная и красивая калитка из профнастила вполне может быть изготовлена своими руками, если вы приготовите весь необходимый инструмент и будете придерживаться простых правил сборки.

Последовательность изготовления калитки

Все работы по ее изготовлению можно разделить на четыре этапа: монтаж опорных столбов, сборка рамы полотна, крепление на ней профлиста и навешивание полотна на столбы.

Для столбов лучше всего использовать квадратную или прямоугольную стальную трубу 6х8 или 8х8 см при толщине стенки 3-4 мм. Этого сечения вполне достаточно для того, чтобы конструкция получилась устойчивой и прочной.

Глубину заделки столба в бетон принимаем от 0,8 до 1,2 метра, а яму под него роем размером в плане 40х40 см. Ставить столб, просто забивая его в грунт кувалдой, не следует, поскольку без бетона такое крепление не будет прочным, а металл будет активно ржаветь.

Пока бетон в основании столбиков набирает прочность, приступим к изготовлению рамки.

Для того, чтобы она получилась ровной и симметричной, нужно подготовить самодельный кондуктор – лист ОСП толщиной 10 мм и струбцины. Разрезав трубу по размерам будущей рамки, фиксируем отрезки на листе с помощью струбцин, предварительно проверив угольником все стыки.

Без ровного и твердого основания, которое дает нам лист ОСП, и жесткой фиксации деталей рамки струбцинами нам не удастся избежать перекосов и термических деформаций, возникающих при сварке.

Разметив места установки петель, привариваем их к рамке одной стороной. Вторую мы проварим к столбу при установке калитки. Не забывайте о том, что петли нужно установить так, чтобы их штыри стояли во встречном направлении. Это нужно для того, чтобы калитку нельзя было снять со столба.

После сварки труб рамки и пластины, на которой будет установлен замок, изготовление калитки из профнастила продолжает монтаж профлиста. Для его крепления нужно купить саморезы с резиновыми шайбами, которые используют при укладке металлической кровли. Отрезав болгаркой профнастил по размерам рамки, укладываем его на металлический каркас и крепим саморезами.

Для того, чтобы не поцарапать профлист, предварительно просверливаем в нем небольшие отверстия, в которые будут вкручены саморезы. Все точки обрезки профлиста и рамку прокрашиваем качественной полимерной краской, чтобы избежать коррозии.

Готовая рамка с профнастилом прикладывается к опорному столбу и фиксируется на нем проволочным хомутом или большой струбциной. После проверки вертикальности, прихватываем электросваркой к столбу вторую часть петель. Несколько раз открываем и закрываем калитку для того, чтобы убедиться в точной установке петель и профнастила.

Если открывание происходит туго или лист цепляется за столб, подрезаем его и подравниваем петли, которые мы прихватили слабым монтажным швом. Только после того, как открывание происходит идеально, провариваем крепления петель сплошным швом.

После этого можно ставить замок в крепежные отверстия, которые мы заранее просверлили в стальной пластине, приваренной к несущей рамке. После монтажа замка на второй столб ставится ответная планка или же в нем вырезается отверстие под запорный ригель.

Поскольку установка калитки из профнастила в большинстве случаев продолжается монтажом ворот, следующим этапом станет их изготовление. Технология данной работы ничем принципиально не отличается от последовательности сборки выполненной нами конструкции.

Закончив монтаж, не забудьте заварить сверху опорные столбики стальными крышками, чтобы исключить попадание воды внутрь профиля. Если в ваши планы входит установка светильников на входной группе, то в столбы перед их установкой следует затянуть электрический провод в гофрированной трубе.

При строительстве опорных столбов из кирпича или камня, металлическая труба становится основой их жесткости и возле нее выкладывается вся облицовка. В этом случае к трубе нужно заранее приварить закладные пластины и выпустить их на внешнюю поверхность для крепления петель.

greensector.ru

пошаговая видео инструкция, схемы, фото

При выборе материала для створки калитки или ворот большинство владельцев частных участков отдает предпочтение профлисту – устойчивому к внешним воздействиям, легкому и доступному по цене. Такие конструкции слегка уступают в декоративности деревянным или кованным разновидностям, но выигрывают в других областях. Не последнюю очередь играет фактор простоты монтажа, они без проблем устанавливаются своими силами при минимальном опыте сварочных работ. Долговечность зависит от вида и толщины металла и качества защитного покрытия, при соблюдении всех требований она может достигать 30 лет.

Оглавление:

Список инструментов и стройматериалов
Технология сборки калитки по шагам
Ошибки и рекомендации

Общие требования к профлисту

Для закладки ограждающий вертикальных сооружений достаточно стенового профиля с небольшой высотой волны (С8, С10 или С20). Предпочтение отдается разновидностям с полимерным антикоррозийным покрытиям как более долговечным и привлекательным, обычные оцинкованные варианты подходят для временных построек или нуждаются в дополнительном окрашивании. При монтаже калитки или ворот из профнастила своими руками полотна чаще всего ставятся вертикально, такое расположение волн выглядит красивее и усиливает конструкцию; стараются использовать цельные куски.

Подбор и расчет материалов, подготовка инструментов

Потребуется также металлопрокат для обрешетки и опор, компоненты для бетонирования и упрочнения, замок или щеколда, навесы петель и саморезы по металлу, совпадающие по цвету. Для временных систем каркас под калитку из профнастила сбивают из деревянных планок, но это скорее является исключением. Для закладки вертикальных столбов рекомендуется использовать трубный профиль с сечением в пределах от 60×60 до 80×80 и толщиной металла от 2 мм. Метраж зависит от выбранной высоты и величины углубления в землю, для обеспечения хорошей устойчивости их советуют закопать на 75 см и упрочнить щебнем и бетонным раствором.

Для сборки каркаса необходим металлопрофиль 40×20 или 40×40 мм. В первом случае его поворачивают плашмя (широкая сторона перпендикулярна основной плоскости ограждения) с целью более равномерного распределения нагрузки. При неограниченном бюджете предпочтение отдается второму типоразмеру (упрощается процесс врезки замков, возрастает устойчивость калитки). Метраж зависит от размеров, помимо основного контура устанавливается как минимум одна усиливающая планка по центру, при нестандартной ширине или повышенных требованиях к надежности в схему добавляются еще две диагональные полосы. Между собой отдельные отрезки соединяются сваркой, полученные опоры в обязательном порядке грунтуются и покрываются антикоррозийными красками или лаками.

При работе используются следующие инструменты:

Угольник, рулетка, уровень, чертилка, маркеры и мел – для проведения разметки, раскроя профнастила и проверки линий в ходе установки.
Болгарка с дисками по металлу для разрезания труб, для шлифовки и с щеткой для снятия ржавчины.
Сварочный аппарат с силой тока в пределах 160-200 А.
Ножовка по металлу для раскроя листа. Позволяет сделать линии разреза аккуратно и относительно быстро, без риска повреждения защитного полимерного покрытия при нагреве или контакте с искрами.
Лопата, пешня с черпаком или садовый бур, применение последнего позволяет получить более аккуратную яму под столбы при минимальных трудозатратах. Его однозначно стоит поискать при ведении работ своими силами и одновременном возведении забора, калитки и ворот из профнастила (т.е. при возрастании числа опор).
Лом или кусок запаянной трубы для утрамбовки щебня и выгонки воздуха.
Дрель для подготовки отверстий или приготовления раствора. Бетономешалку целесообразно задействовать только в случае большого объема.
Емкость для замеса и соответствующая миксерная насадка для дрели.
Шуруповерт для прикручивания полотна к каркасу саморезами.

Руководство по монтажу калитки из профлиста своими руками

Начинают с подготовки и выравнивания строительной площадки и составления точного чертежа с учетом всех используемых элементов и ряда правил. Оптимальной шириной считают 1 м, длина зависит от размеров листа, обычно она не превышает 2 м. Серьезные ограничения к площади отсутствуют, но при отклонении от рекомендуемых значений в большую сторону она нуждается в усиленном каркасе и петлях, все элементы изнашиваются быстрее. Снизу предусматривается зазор в 10 см, замок располагается на высоте 90 см, навесы под петли – в 25 от краев. Прямая стыковка металлопрофиля не советуется, при составлении схемы учитывается его разрезание под углом в 45°.

После доставки материала и подготовки инструмента приступают к основным работам. Стандартная пошаговая инструкция по монтажу включает следующие этапы:

1. Разметку отверстий под будущие ямы для столбов, проще всего это сделать с помощью шнура и мела. Согласно требованиям технологии плоскость калитки должна быть строго параллельной или совпадающей с линией забора или ворот (при наличии).

2. Подготовку самих опор. Трубный профиль очищается от окалин и ржавчины и обрабатывается антикоррозийным грунтом. Приступать к установке нужно после полного высыхания защитных составов.

3. Копку ям под столбы с глубиной до 1,2 м. Рекомендуемая минимальная длина металлической части опоры, заглубляемая в землю, составляет 75 см, но с учетом необходимости под ними дренажной подушки отверстие выполняют более глубоким. Его следует делать как можно уже, в противном случае возрастают затраты на наполнитель и заливаемый раствор. Для подготовки отверстий лучше всего подходит садовый бур диаметром в 25-30 см.

4. Настил дна ямы рубероидом, засыпку и уплотнение 20-30 см щебня, укладку и выравнивание трубы, закрытие ее дна еще одним слоем плотного наполнителя и заливку бетоном или смесью цемента и песка в пропорции 1:3 до уровня грунта с выгонкой воздуха ломом каждые 20 см. После этого в работах рекомендуется сделать перерыв на 7-10 дней с целью набора раствором прочности.

5. Создание каркаса. Полностью придерживаются заранее составленной схемы калитки из профнастила, вертикальные и горизонтальные части разрезаются по отмеченным линиям под углом в 45°, для исключения ошибки в ходе разметки используется угольник. Все отдельные элементы раскладываются на ровной поверхности и фиксируются сваркой, начиная с углов. Далее проверяется диагональность, отклонения в данном случае недопустимы, при их отсутствии по центру ставится горизонтальная перемычка. Этап сборки завершается установкой замка и привариванием нижних навесов под петли.

6. Размещение рамы и окончательное закрепление ее к столбам. Приварка верхних частей петель.

7. Проверка замка.

8. Зачистка и обработка антикоррозийными составами всех сварочных и стыковочных швов. Окрашивание рамы и столбов.

9. Разрезание профлиста и прикручивание его к каркасу саморезами. Шаг зависит от предпочтений владельца, ветровых нагрузок и частоты открывания и запирания калитки, по избежание рисков его делают равным длине волны.

10. Установка ручек и накладок на замок.

При встраивании калитки в ворота необходим более сложный каркас. По окончании работ листы осматриваются на предмет царапин, при обнаружении их замазывают антикоррозийными составами, совпадающими по цвету. Простые оцинкованные полотна рекомендуется окрасить, как для усиления декоративности, так и продления их срока службы.

Профлист не требует особого ухода, 2 раза в год (при смене сезонов) поверхность осматривается и при необходимости очищается от грязи мягкой тряпкой.

Возможные ошибки и рекомендации при ведении работ

С целью улучшения характеристик и исключения риска перекоса в ходе монтажа и эксплуатации соблюдаются следующие правила:

1. При раскрое не используются высокообортные электрические инструменты.

2. Все соединения перед началом сварки предварительно схватываются несколькими короткими (не более 2-3 см) швами. Горизонтальные и вертикальные отрезки за исключением вставок вырезаются с углом в 45° по краям из цельного куска металлопрофиля, сваривать их из отдельных не советуется.

3. Перед началом установки и сварочных работ все трубы отчищаются от ржавчины или окалин, закапываемые в землю участки грунтуются и просушиваются, после все они покрываются антикоррозийными составами, особое внимание уделяется швам. Места для петель или замка рекомендуется слегка зачистить с помощью болгарки с шлифовальным кругом. Профлист берегут от попадания искр, в идеале его просто убирают с площадки.

4. Первыми приваривают нижнюю часть верхних петель, потом устанавливают калитку и присоединяют нижнюю часть второй. Окончательная фиксация проводится после тщательной проверки уровня и правильности ее открывания. При соблюдении всех требований рама движется свободно и не затрагивает другие конструкции.

5. При ведении работ самостоятельно фиксацию лучше начинать с углов, все саморезы распределяются равномерно, на 1 м2 их уходит не менее 6 шт.

Самой простой в исполнении является прямоугольная схема, при желании сделать более оригинальный вход стоит поискать готовые эскизы и фото в сети. Следующими по сложности идут арочные и треугольные системы, к распространенным ошибкам в этих случаях относят значительное выступание листа за края каркаса. Для создания фигурных краев используется инженерное лекало, поддержка рамой верхушки обязательна, для получения долговечной и красивой конструкции стоит потратить время и металл на более сложную раму. Оригинальный внешний вид имеют прямые или выгнутые сооружения из профлиста с кованными вставками, как правило, располагаемыми сверху. При строительстве калитки для забора из профнастила металлические опоры закладываются заранее, одновременно с основными столбами.

stroitel-list.ru

Калитка из металлопрофиля своими руками, схема сборки

Не так давно, заборы из металлопрофиля заняли первую строку среди всех разновидностей заборов. Они обладают очевидным и неоспоримым списком преимуществ, благодаря чему и заняли своё лидерство. Конечно, если вы сделали себе такой забор, тогда и калитку было бы разумно изготовить из того же материала.

В рамках этой стать мы расскажем вам о таких нюансах, как чертёж калитки, подготовка инструментов и опишем полный поэтапный план установки и изготовления калитки своими руками.

Конструкционные чертежи

Чтобы получить качественно сделанную конструкцию, которая прослужит долгое время и не доставит вам никаких работ, перед изготовлением своими руками следует очень тщательно продумать все схемы и чертежи.

Схема будующей калитки из металопрофиля

Вам необходимо очень точно нарисовать будущую калитку, с указанием всех мельчайших размеров и параметров используемого материала. Только продумав все детали на этом этапе калитка из профнастила своими получится у вас качественной и надёжной.

Необходимые инструменты и материалы

После того как вы нарисовали чертёж, точно знаете все размеры, можно без труда подсчитать количество материалов, которое потребует схема для изготовления калитки из профнастила. А также основываясь на перечень материалов и саму схему, можно собрать все инструменты, которые вам обязательно понадобятся для сборки.

Давайте же перейдём к материалам, которые вам обязательно понадобятся:

Лист металлопрофиля, необходимого размера.
Труба или уголок из металла, с толщиной стенки не менее 3 миллиметров, и диаметром 30 на 40.
Электроды для сварки.
Декоративные и простые саморезы по металлу.
Замок и две дверные ручки.
Пара металлических воротных завес.
Краска по металлу.

Из инструментов вам следует подготовить:

Болгарку для порезки и подгонки металла.
Сварочный аппарат и защитные комплектующие для работы с ним.
Шуруповёрт с комплектом бит и набором острых свёрл по металлу.
Кисточка или валик для покраски.
Рулетка, угольник, карандаш, уровень.

Инструкция по монтажу и изготовлению калитки

Чтобы весь рабочий процесс проходил согласно правилам, технологии и без заминок, вам необходимо следовать небольшой пошаговой инструкции, которая поможет проделать работать очень быстро и на должном уровне качества.

Создавая более габаритную калитку, учитывайте, что увеличение массы створки может повлечь за собой износ замков и петель полотна.

Итак, весь процесс будет проходить по такому плану:

Подготовительный этап.
Установка всех опор для калитки из профнастила.
Создание и закрепление каркаса на столбах.
Установка замка и ручек своими руками.
Обшивка конструкции листом из металлопрофиля своими руками.

Давайте скорей перейдём к работе и получим долгожданное изделие из металлопрофиля согласно нашей нарисованной схеме. Начинаем с подготовки территории, так как материал и инструменты мы уже подготовили на прошлом этапе.

Подготовительный этап

Чтобы работа проходила гладко, удалите все кустарники, пни, очистите площадку от мусора и прочего ненужного хлама. Вся рабочая площадка должна быть пустая, там должны быть только материалы, инструменты и лично вы.

После того как вы зачистите участок своими руками, начинайте разметку точек, где будут установлены столбы и выкопайте под них ямы глубиной один метр, если калитка не выше чем 1.7 метра. Для больших конструкций яму следует подготавливать немного глубже.

Обустройство фундамента и опор

При монтаже столбов, чаще проверяйте уровень во избежании перекоса

Подготовив участок и отверстия под столбы, можно приступать к их установке. Для этого нам потребуются круглые трубы, диаметром примерно сто-сто пятьдесят миллиметров, с толщиной стенки не меньше чем пять миллиметров.

Столбы устанавливаются на самое дно, которое следует усыпать щебнем и утрамбовать. После того как вы выставили опоры точно по уровню, их можно заливать бетоном и оставить до полного высыхания на двое-трое суток.

Лучше не спешить и оставить на больший период, так бетон успеет лучше окрепнуть и не деформируется в процессе строительства.

Сборка каркаса

Собирать каркас мы будем в следующей последовательности:

Измерение и отрезка труб своими руками, соответственно нарисованной схеме.
Затем трубы для калитки из профнастила выкладываются на ровной поверхности и свариваются в форме прямоугольника.
Для усиления, приваривается диагональная перемычка.
Следуя точным размерам, на одну сторону привариваем верхнюю часть завес, которая будет одеваться на штырь, приваренный к опорам.
Окрашиваем каркас понравившейся вам краской по металлу и оставляем высыхать, обычно краска по металлу полностью высыхает за несколько часов.

Установка замков

Установка замков происходит довольно легко и быстро. В зависимости от того какой у вас замок, может потребоваться установка дополнительного элемента – пластины, которая послужит для него опорой. В противоположной от завес боковой трубе, сверлим отверстия для стержней нашего замка, тоже делаем и в столбе.

Замок легко разметить если намазав зубной пастой или помадой. Закройте и откройте — и на столбе появится отпечаток места, где находиться паз.

Замок укладываем на пластику и прикручиваем либо привариваем. Если замок идёт без ручек, тогда они прикручиваются отдельно к боковой трубе. Для этого также сверлим сквозное отверстие и устанавливаем нашу ручку.

Навешививание полотна

После того как все элементы закреплены на каркасе, его можно устанавливать на своё законное место. Лучшим методом правильно и ровно установить калитку, является её монтаж прямо возле столбов.

Чтобы повысить прочность конструкции, необходимо сделать диагональные перемычки от верхнего угла притвора в нижнему углу навешиваемой стойки

Для этого калитка в заборе из профнастила с полным комплектом завес устанавливается в закрытом положении и с помощью сварки, нижняя часть завес со стержнем приваривается к опорному столбу. Таким образом, установка своими руками получается максимально быстрой, и калитка будет иметь практически идеальный ход.

Завершающий этап работ

Итак, вот вся конструкция установлена и уже функционирует, осталось только нацепить поверх лист металлопрофиля и калитка из профнастила будет полностью готовой.

Делается это очень просто. Достаточно приложить лист, проверить его уровнем и наживить на два верхних самореза по углам. После этого можно вкрутить все остальные по всему периметру металлопрофиля с шагом тридцать-сорок сантиметров. На этом калитка из профлиста сделанная своими руками полностью готова и может эксплуатироваться.

Нюансы и советы

Чтобы не получить низкокачественное изделие из металлопрофиля, и не испортить материалы, старайтесь перепроверять все измерения, наличие прямых углов в каркасе с помощью угольника.

Во время монтажа лучше лишний раз проверьте, есть ли горизонтальный уровень, чтобы не сделать перекошенную конструкцию, которая со временем может очень сильно провиснуть.

Чтобы, проснувшись утром и обнаружить что вашу калитку из металлопрофиля своровали недобросовестные умельцы, следует обезопасить себя. Для этого над одной или обеими завесами наваривается небольшой штырёк, который будет препятствовать снятию конструкции с петель.

Некоторые мастера, чтобы не портить внешний вид, переворачивают нижнюю петлю и приваривают её наоборот, но сделать это возможно только используя тот способ крепления, который описан выше.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

vorotauzabora.ru

из профнастила, фото, как сделать для ворот двухстороннюю, видео

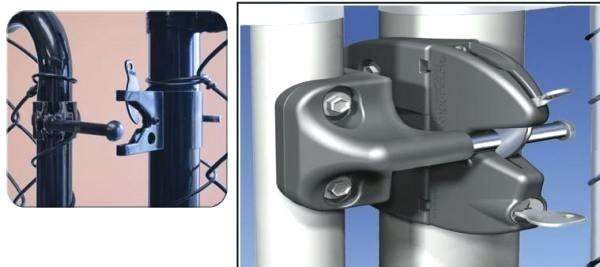

Защелка на калитку и ворота – это разновидность запорного механизма, который полностью заменяет врезной замок либо позволяет его дублировать при потере ключа. Основное достоинство защелки заключается в простоте установки и функционирования. Помимо этого, засовы и щеколды используются для крепления калитки в закрытом положении, что продлевает срок ее эксплуатации.

Защелка на двери

Затвор для калитки из профнастила

Следует не забывать, что все механические засовы, в отличие от ручных закрывающих устройств, подразумевают наличие ключей. Поэтому можно не переживать по поводу их потери, поскольку всегда можно запереть ворота либо калитку ручным механизмом.

На складе

В продаже есть несколько основных разновидностей таких закрывающих устройств:

Вертикальные задвижки.
Горизонтальные накладные задвижки.
Винтовые задвижки.
Накладные сдвижные запоры.
Поворотные пазовые конструкции.
Реечный ригельный механизм.
Врезная конструкция.
Защелки с креплением на основе пружины.
Кодовый замок.
Электромагнитный замок.
Электромеханический замок.

На прилавке

Защелка на калитку из профнастила может отличаться направлением запирания и принципом работы механизма.

Направление запирания

Если получилось изготовить калитку своими руками, то установить на нее замок также не составит сложности. Устройства можно разделить на 2 основных типа по данному признаку.

Защелка на складе

Вертикальные защелки

Эффективная защелка для калитки, обеспечивающая максимально надежный запор системы. В основном этот вид запорного механизма устанавливается на распашные конструкции. Для фиксации дверного полотна в закрытом состоянии применяется ручка со стальным стержнем, который входит в выемку, сделанную в земле.

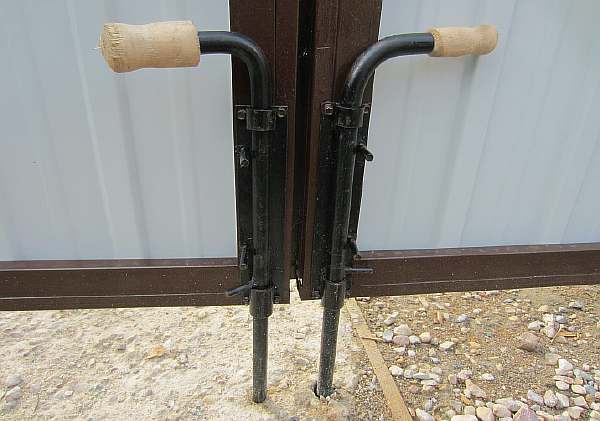

Вертикальный запор для калитки и ворот

Во врезных створках тоже используются эти шпингалеты, но в миниатюрном размере. Для фиксации сверху и снизу проема калитки устанавливают стальные ответные крепления с отверстием для стержня засова.

Самодельные дворовые деревянные калитки, а также калитки из профлиста могут закрываться аналогичным способом.

Но при установке запора снизу фиксация производится за счет отверстия в грунте, залитого цементной стяжкой. При желании можно установить двухстороннюю защелку на калитке.

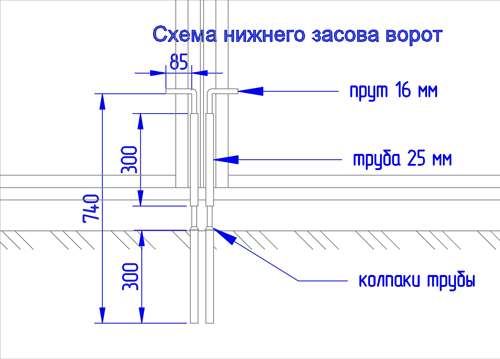

Схема изготовления запора для калитки

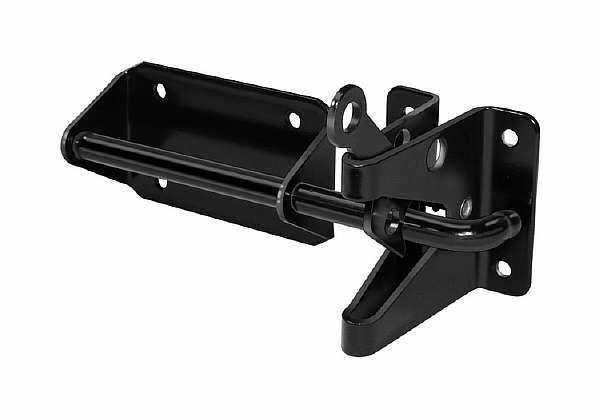

Горизонтальные накладные задвижки

Это самые распространенные запорные механизмы, использующиеся в любых видах ворот и калиток. Принцип работы приблизительно тот же, как и у вертикального способа закрывания. Непосредственно щеколду делают из металлического стержня или пластины, запорного ушка и держателя. К популярным заводским моделям относится запор для калитки НОЭЗ ЗК-230-S (черный, матовый).

На фото изображена створка на даче.

Вариант установки

Принцип работы

Варианты конструкции по принципу работы можно разделить на несколько типов.

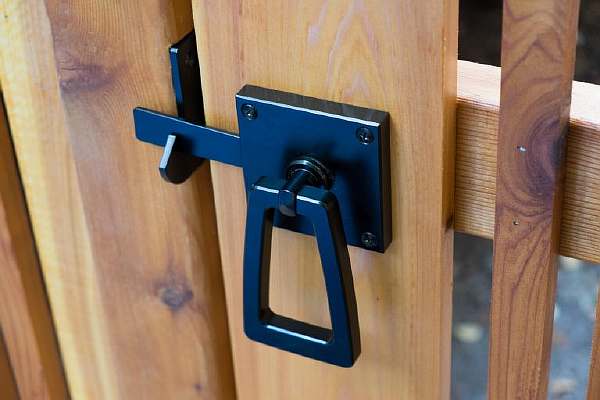

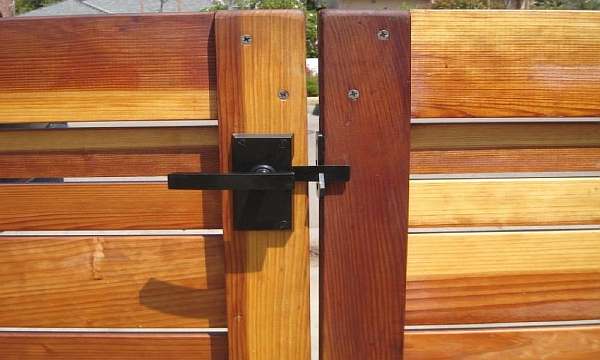

Защелка на деревянной створке

Винтовые защелки

Простую винтовую защелку крепят с наружной части калитки. Данная модель состоит из стержня с нарезанной резьбой и замком отпирания, имеющим маленький шпиль и паз. Механизм запирания активируется ключом с необходимой прорезью и шпилем на конце.

Такую щеколду на калитку можно легко смастерить самому. Готовое изделие рекомендуется оцинковывать, чтобы продлить срок эксплуатации.

На даче

Сложность этой самодельной конструкции заключается в том, что в дверном проеме должно находиться достаточно свободного пространства для резьбовой выемки, в которую вкручивается непосредственно ключ в виде стержня. Причем этот накладной механизм очень просто взломать с помощью подбора схожего ключа.

Накладные сдвижные запоры

Это механизм, легко закрепляющийся на ровный металлопрофиль. За счет плоского стержня такой запор обеспечивает прочность закрывания дверного полотна. Механизм можно закрепить или с внутренней, или с внешней части забора. Для большей эффективности с наружной части можно поставить навесной замок.

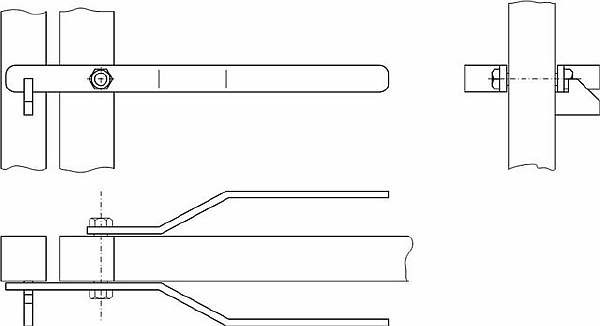

Чертеж засова для ворот

Поворотный пазовый механизм

Это простой по конструкции замок, имеющий высокую эффективность и степень защиты против взлома. Устройство можно собрать самому, но будут необходимы определенные познания и оборудование. Ключ, опускающийся во время вставки в щель, круговыми вращениями активирует зубчатый механизм, отпирающий створку.

Реечный ригельный механизм

Это изделие можно купить в торговой сети «Леруа Мерлен». Изготовить такое запирающее приспособление самостоятельно может лишь специалист. Конструкция состоит из ключа с выемками и запорной основы. Этот механизм имеет высокую прочность и продолжительное время службы, но есть вероятность подделки ключа. Поэтому для запирания двери часто пользуются каким-либо дополнительным фиксатором.

На фото ниже представлена накладная задвижка.

Металлическая дверь в заборе

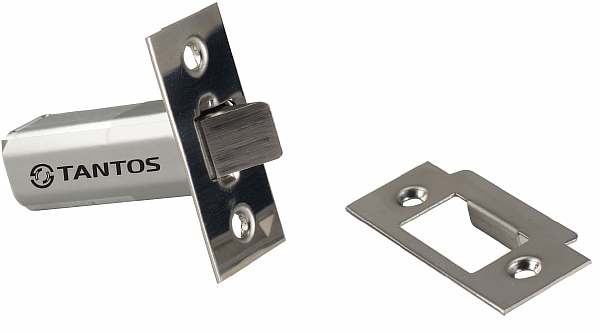

Врезная конструкция для калитки

Это самая популярная конструкция запорных механизмов, продающаяся в каждом строительном магазине. Чтобы установить этот замок, необходимо вырезать паз в основе створки. Надежность такого устройства очень высокая.

Но из-за сложности механизма его практически невозможно сделать самостоятельно.

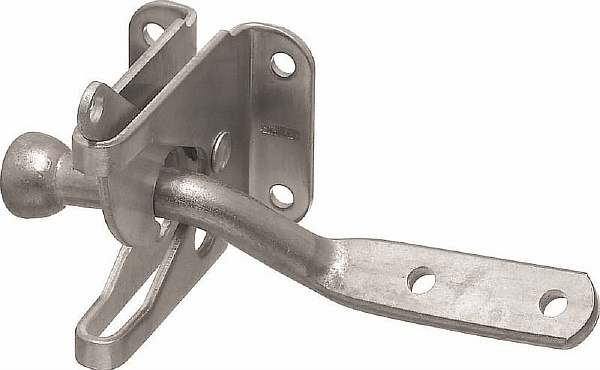

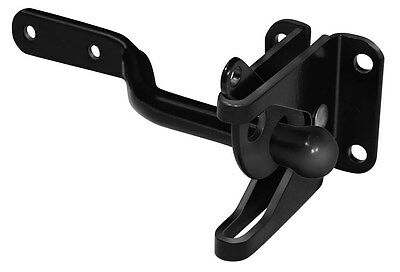

Защелки с креплением на основе пружины

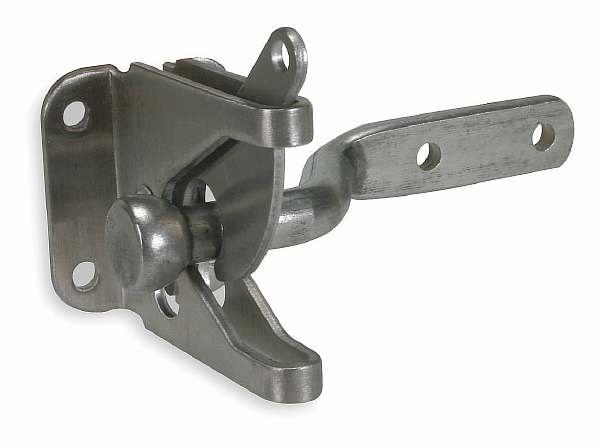

Такие конструкции чаще всего устанавливаются с внутренней части. Они являются дополнительным запорным механизмом на защелкивающей основе. Их пружинное устройство дает возможность с легкостью активировать защелку.

Устройство

Кодовый замок на калитку

Это удобный замок с высокой степенью надежности. Механизм активируется за счет одновременного нажатия клавиш в соответствии с предварительно установленной цифровой комбинацией. Для надежности лучше всего регулярно менять код.

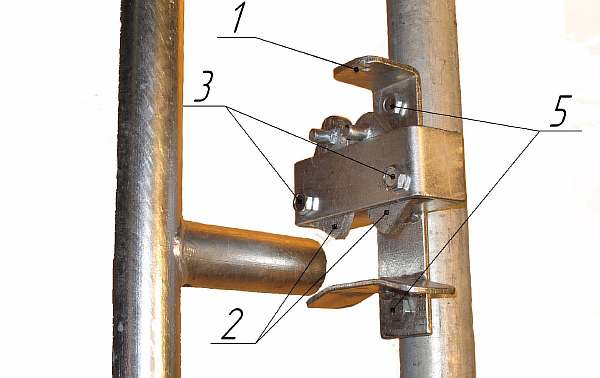

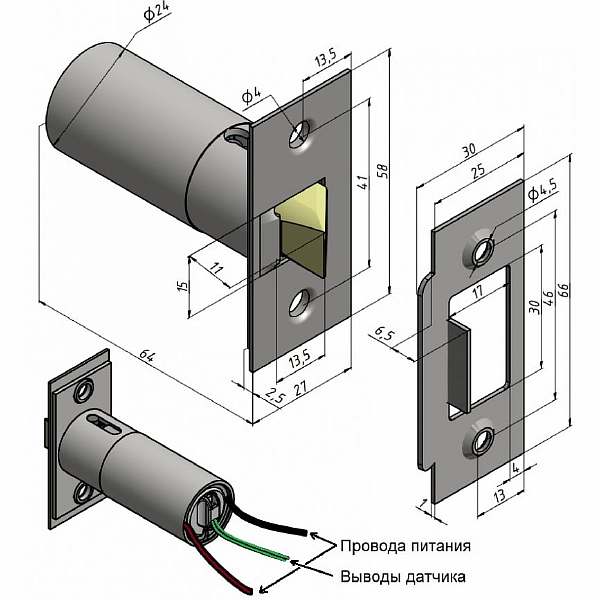

Схема с размерами

Электромагнитный замок

За счет новейших технологий электромагниты практически нельзя взломать. Замок магнитного типа можно приобрести в магазинах. Для установки конструкции, вероятней всего, будет необходима помощь мастеров.

Благодаря усиленному магниту, работающему с помощью электричества, закрытая калитка прочно фиксируется. При запирании полотна происходит автозакрытие. Открывается устройство при помощи магнитной карты или кнопки.

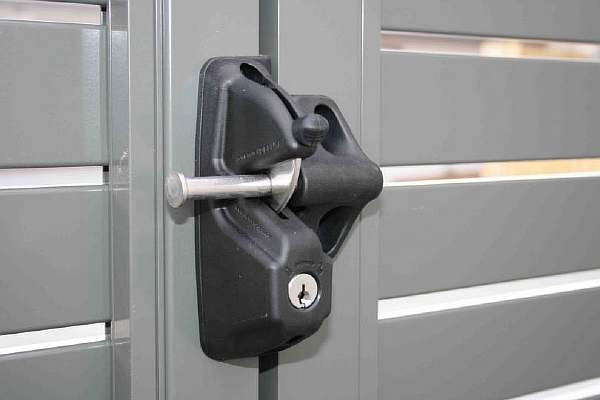

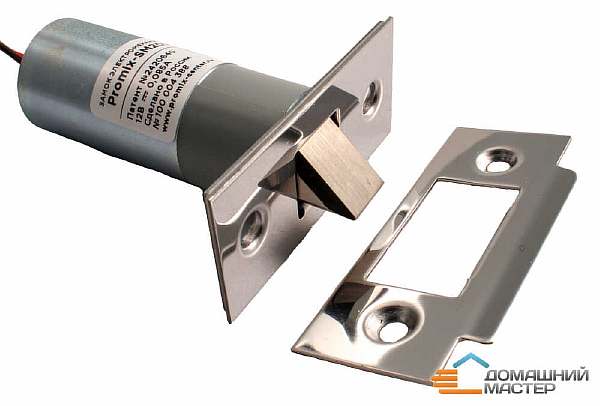

Уличная электрозащелка

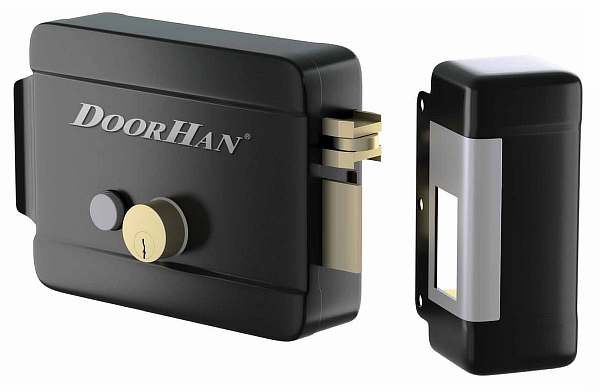

Электромеханическая защелка

Электромеханический замок – это устройство, где объединены механическая и электронная конструкция. Потому в комплекте с замком находятся 2 вида ключей – электронный и механический. Калитка запирается в автоматическом режиме.

Электромеханическое устройство для дворовой калитки из профлиста по виду и конструкции практически не отличается от простого механического замка. Отличает электрозащелку только установка специального электронного блока для управления механизмом.

Электромеханический замок

Есть множество разных запорных устройств, которые используют для защиты приусадебной территории. С учетом сложности определенного механизма можно приобрести замок в магазине либо сделать самому.

Чтобы определиться в выборе вида защелки, также можно посмотреть видео ниже.

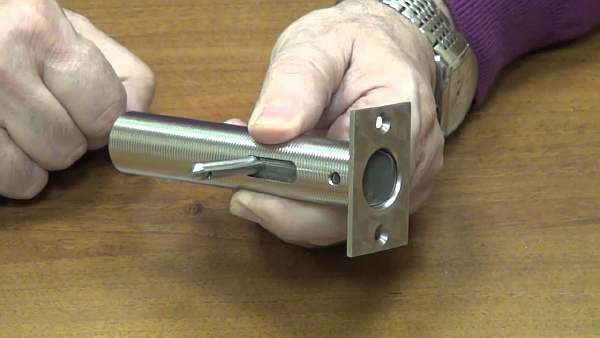

Самодельные защелки

Простую защелку легко собрать самому. Для удобства используется простейший механизм горизонтальной пружинной защелки.

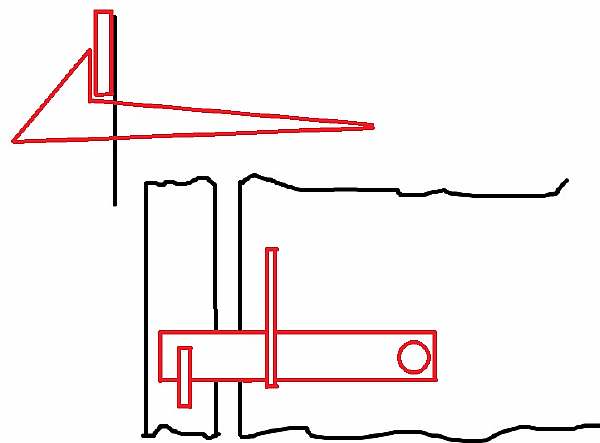

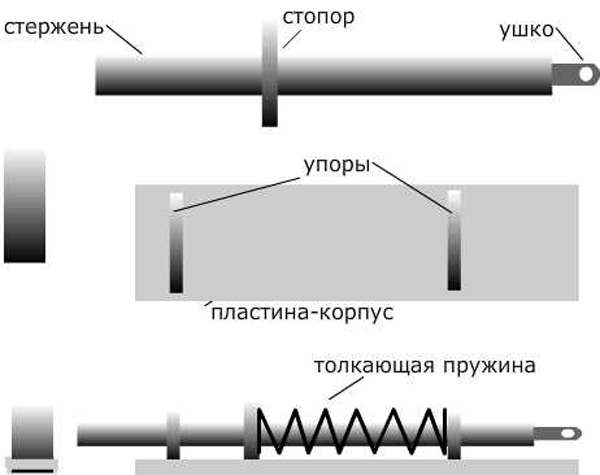

Эскиз конструкции

Перед тем как сделать защелку для калитки своими руками, следует определить месторасположение на полотне двери для установки щеколды. Рулеткой и маркером обозначают участки монтажа.

После этого необходимо подготовить:

стержень с ушком;
стальные пластины;
сварку;
пассатижи;
пружину;
шуруповерт;
молоток;
набор ключей;
ножовку.

Изготавливается защелка на калитку своими руками последовательно. Вначале делается каркас. Для чего к пластине привариваются ушки, которые будут удерживать в дальнейшем стержень. К стержню закрепляется рукоять, все устанавливают одновременно с пружиной в подготовленный каркас. Далее производится установка готовой защелки.

Деталировка

Если ворота выполнены из профнастила, замок закрепляют сваркой к помеченному месту или фиксируют крепление болтами.

Если модель деревянная, для установки используют саморезы. Напротив запирающего стержня в требуемом месте опоры створки проделывается отверстие для крепления затвора при закрывании.

Чертеж простой конструкции

Защелка почти готова. Но открывать ее можно лишь изнутри, потому можно сделать торсионную конструкцию. Для этого следует взять стальной трос необходимого размера. Для него делают отверстия снизу калитки.

После этого трос прикрепляют к защелке, протягивают наружу сквозь отверстие и фиксируют на закрытом участке. Если потянуть трос с улицы, то дверное полотно откроется.

Самодельную конструкцию защелки можно посмотреть на фото ниже.

После изготовления

Потайной механизм

Случается так, что на двери не видны замочные скважины либо потайной механизм, а открыть дверь невозможно. Если присмотреться к этой конструкции, можно определить, что с внутренней части все же находится задвижка.

Но открывается она с улицы, и вначале трудно понять, как именно. Секретом является головка болта в виде шестигранника, затерявшаяся между саморезами на дверном полотне. При помощи шестигранника этот хитрый замок с легкостью открывается.

Эскиз

Смысл в том, что простая рейка-щеколда находится изнутри двери, а во время проворачивания болта она дублирует поворот, отпирая либо запирая ворота. Изготавливаются эти защелки очень легко.

На окончании болта надфилем делается плоская лыска.

Туда ставится затвор, имеющий разъем под лыску. Собирается защелка так: вначале делают отверстие для стержня, после этого снимают фаску, чтобы утопить головку заподлицо.

С обратной стороны калитки на болт надевают 2 шайбы. Их прижимают гайкой так, чтобы головка вошла в фаску. На лыску надевают защелку и второй гайкой зажимают. Так получаются эффективные и не слишком дорогие по цене запоры. Сделать их сможет любой домашний мастер.

Электрический вариант

Самое важное во время изготовления и установки запорного механизма − это грамотно составленная схема, точно выверенные размеры, внимательность. Также необходимо предусмотрительно сделать защиту для защелки от негативного действия погодных явлений. Требуемую защиту от осадков поможет обеспечить специально сделанный металлический козырек.

stroydomkin.ru
