Как установить сендвичные панели своими руками – Сэндвич панели технология монтажа смотреть онлайн видео видео монтаж сэндвич панелей в хорошем качестве. — Видеохостинг Rutube

👷 Монтаж сэндвич-панелей: технология, особенности, пошаговые инструкции

Сэндвич-панели уже давно заняли свою нишу в ряду строительных материалов для быстровозводимых зданий и сооружений. Однако до сих пор не все знают, каким образом выполняется их крепёж, в чём разница между продольным и поперечным стыком. Чтобы восполнить пробел в этом сегменте, сегодняшняя статья редакции Homius предлагает рассмотреть пошагово различные способы монтажа сэндвич-панелей, технологию крепления этого материала и нюансы, с которыми может столкнуться мастер при производстве этой работы.

Сэндвич-панель – один из самых простых способов возведения зданий и сооружений
ФОТО: evro-panel.ru

Содержание статьи

Подготовительные работы, необходимые к выполнению перед началом монтажа

Количество работ по предварительной подготовке будет зависеть от типа сэндвич-панелей, планируемых к монтажу. Дело в том, что они могут быть самонесущими либо обычными. В первом варианте, в качестве подготовительных работ достаточно сооружение прочного фундамента, а вот во втором придётся дополнительно собирать металлический каркас. Но в любом случае, возведение подобных конструкций не займёт слишком много времени.

Фундамент для строения из сэндвич-панелей должен быть основательным
ФОТО: stroi.com

К фундаменту предъявляются довольно жёсткие требования, особенно, если строение будет высоким. Поэтому нюансы его обустройства следует разобрать более подробно.

Основание и каркас для монтажа сэндвич-панелей и предъявляемые к ним требования

Если мастер имеет опыт работы с нивелиром, то работа по обустройству фундамента пойдёт гораздо быстрее и продуктивнее. Требования к основанию предъявляются следующие:

1. Оно должно быть максимально ровным. Допускаются небольшие перепады, однако они не должны быть больше 3 мм.
2. При необходимости монтажа каркаса следует помнить, что если расстояние между стойками (вертикальными и горизонтальными) не будет соответствовать ширине и высоте панели (плюс запас в 5 мм для стыковки), ничего хорошего от такого строительства ждать не придётся.
3. Если планируется использование древесины в качестве направляющих, необходимо запастись противопожарными и антигрибковыми пропитками в достаточном количестве.

Эти правила являются основными в работе по монтажу сэндвич-панелей и обязательны к соблюдению.

Проект ангара из сэндвич-панелей с металлическим каркасом
ФОТО: galion-stroy.ru

Как резать сэндвич-панели, каким образом засверливать места крепления

Резка подобного материала имеет одну очень важную особенность. Не допускается использование в подобных целях открытого огня, да и болгарка (УШМ) с отрезным диском для этого совершенно непригодна. Высокие температуры, возникающие при работе такими инструментами, нарушат защитный слой, в результате чего, металл быстро начнёт ржаветь, что совершенно недопустимо. К тому же, при подобной работе утеплитель может воспламениться. Лучше всего использовать циркулярную пилу или электролобзик.

Вот такой пилой удобнее всего распускать панели
ФОТО: vseinstrumenti.ru

Сверление производится обычной дрелью, а после того, как оно закончено, нужно обязательно убрать стружку. Это же касается и области распила.

Чтобы правильно смонтировать сэндвич-панели, нужно знать их назначение. Они могут быть стеновыми или кровельными. Каждый из видов имеет свои особенности, которые необходимо учитывать при крепеже.

Стеновые сэндвич-панели и некоторые особенности их монтажа

Чтобы было проще понять технологию монтажа стеновых панелей, предлагаем вам ознакомиться с пошаговой инструкцией и фотопримерами.

Иллюстрация	Описание действия
	Первым делом по каркасу проклеивается специальная уплотнительная (демпферная) лента. Она обеспечит дополнительную теплоизоляцию. Только после этого можно приступать к монтажу сэндвич-панелей
	Панель доставляется к месту установки и выравнивается. Фиксируется она при этом с помощью специальных зажимов с проушинами
	Проводится обязательный контроль по уровню горизонта, даже если направляющие снизу уже были выставлены. При необходимости, под нижний обрез панели подкладываются клинья
	Если всё в порядке, сэндвич-панель крепится к каркасу при помощи длинных саморезов. Предварительно металл лучше засверлить
	Винты завёрнуты, панель зафиксирована. Это значит, что зажимы можно снять и установить на следующем элементе. Именно так, одна за другой панели встают на место, образуя стену
	Когда все стены будут завершены, останется только тщательно пропенить оставшиеся просветы, установить доборные элементы, которые скроют угловые стыки и вертикальные швы

А теперь, немного разобравшись с пошаговым объяснением порядка действий, стоит отметить нюансы, присущие каждому из этапов монтажа

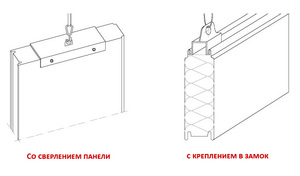

Особенности подъёма сэндвич-панелей при помощи крана

Основная задача при зажиме панелей струбцинами с проушинами – не перетянуть винты, и, в то же время, не оставить их слабыми. В первом случае металл прогнётся, что приведёт к нарушению герметичности стыков лицевых слоёв. Это значит, что внутрь будет просачиваться вода, пропитывая утеплитель и разрушая его. Во втором случае, при слишком слабой затяжке панель может попросту выскользнуть при подъёме, что очень опасно не только для здоровья, но и для жизни.

Продольные стыки должны быть идеально подогнаны. Что касается поперечных швов, то здесь допускается небольшое расхождение, которое впоследствии будет закрыто доборами (фасонными элементами).

Фасонные элементы для сэндвич-панелей довольно разнообразны
ФОТО: stroy-stal.com.ua

Крепление сэндвич-панелей к каркасу

При фиксации элементов также не следует перетягивать винты. Это приведёт к вмятинам, а значит, доборы попросту не смогут плотно закрыть щели.

Кровельные сэндвич-панели и их отличия от стеновых, пошаговая инструкция монтажа

Основное отличие кровельных панелей в рельефе. Их наружная сторона имеет ярко-выраженные рёбра. Это позволяет более точно подогнать элементы даже на покатой крыше, укладывая их внахлёст. Сейчас попробуем понять, как это делается.

Алгоритм действий при укладке кровельных панелей

Теперь рассмотрим все действия на примерах, которые помогут понять, чем отличается монтаж кровельных сэндвич-панелей.

Иллюстрация	Описание действия
	Подъём кровельных панелей можно осуществлять на обычных удавках. Здесь можно не волноваться, ничего при транспортировке не помнётся и панель не повредится – проверено многократно
	После того, как стропы убраны, необходимо накинуть верхнюю часть поднятой панели на уже уложенную. Именно этот элемент изделия отвечает за герметичность продольного шва и отличает кровельную панель от фасадной
	Плёнка снимается сразу после того, как полоса уложена на место. Если дать ей полежать, то после воздействия атмосферных явлений, удалить покрытие будет очень сложно
	Фиксация осуществляется на те же саморезы, длиной 13,5 см. По поводу шага отметим, что примерное расстояние между метизами – через два ребра на третье. Можно сделать его немного шире
	Очень важно не забывать о необходимости использования демпферной ленты
	В зависимости от производителя сэндвич-панелей, саморезы следует вворачивать в ребро или же, наоборот, во впадину. Не стоит лениться прочесть рекомендации изготовителя перед началом работ
	В конце останется лишь пропенить шов и закрепить по ребру крыши металлический конёк, который не даст воде попасть внутрь во время дождя

Если даже у одного из бригады имеется опыт укладки подобного строительного материала, работа пойдёт достаточно быстро. На кровле достаточно всего трёх человек.

Как выполнить поперечные стыки, если они необходимы

Чем хороши кровельные панели – это возможностью идеальной стыковки как продольной, так и поперечной. Но если о продольном монтаже уже было сказано, то к поперечной стыковке элементы требуется подготовить. В случае, если панели оказались короче, чем сама кровля, необходимо отмерить нужную длину и начинать укладку с нижней части. Вторая полоса, которая будет находиться выше по скату, отрезается длиннее, чем это необходимо, примерно на 15 см. После этого панель переворачивается, а с внутренней стороны металл разрезается, уже по необходимой длине, и убирается вместе с утеплителем. Верхнюю лицевую сторону при этом трогать нельзя.

После того, как панель будет поднята на крышу, она укладывается внахлёст на нижнюю. В результате, попадание воды под такой стык исключается. Предлагаем вашему вниманию несколько примеров монтажа стыков кровельных сэндвич-панелей.

ФОТО: ural.orgФОТО: stroi.comФОТО: edelveis72.ruФОТО: profnastil-v-ufe.ru

Сэндвич-панели повышенной огнестойкости: особенности монтажа элементов

Панели повышенной огнестойкости, по словам специалистов, должны монтироваться только специально обученными специалистами. Дело в том, что подобный строительный материал поможет защитить определённый отсек или комнату в случае возникновения в здании пожара. А если работы будут произведены с нарушениями, ни о какой защите речи уже не пойдёт.

Вот так соединяются панели повышенной огнестойкости
ФОТО: уфа.стройсистема.рф

Одной из особенностей установки такого материала является необходимость подбора к нему дополнительных составов, вроде монтажной пены, которые будут соответствовать тем же характеристикам огнестойкости. Этот же момент касается дверей, а также окон, если таковые планируются.

Сэндвич-панели повышенной огнестойкости имеет смысл монтировать только в кирпичных и бетонных зданиях и сооружениях. При их установке в деревянном доме все работы и повышенные затраты на материал можно назвать бесполезными.

Повышенная огнестойкость материала должна быть подтверждена свидетельством установленного образца
ФОТО: stroi.com

В заключение

Действительно, сэндвич-панели – строительный материал, при помощи которого можно очень быстро и сравнительно недорого возвести утеплённое, качественно отстроенное здание. Главное, учитывать некоторые нюансы, присущие панелям того или иного вида. Что же касается алгоритма действий, то он не слишком сложен, а значит, можно выстроить сооружение «с нуля», совершенно не имея опыта подобной работы. Однако не стоит сразу приниматься за жилой дом, шлифуя на нём навыки. Всё приходит с опытом, а значит, для начала можно обойтись возведением обычного гаража или складского помещения. Ну а когда придёт уверенность, можно попробовать отстроить и жилище. Тем более, что ассортимент такого материала на строительных рынках очень широк.

Сэндвич-панели применяются сегодня повсеместно
ФОТО: remontnik.ru

Мы будем рады, если изложенная в статье информация будет полезна нашему уважаемому читателю. Любые вопросы по теме вы можете задать в комментариях ниже. Редакция Homius не оставит без внимания ни один из них. Там же можно поделиться своим мнением о статье или опытом проведения подобных работ, если таковой имеется. Наверняка он будет интересен не только начинающим домашним мастерам.

И ещё одна большая просьба. Не забудьте оценить сегодняшнюю статью. А мы, напоследок, предлагаем вашему вниманию видеоролик по теме, который дополнит всё, о чём было рассказано выше.
