Как установить распашные ворота своими руками – Монтаж распашных ворот своими руками: пошаговое руководство

Важно знать! Для надежной фиксации опор на участках со сложными глинистыми грунтами, подземную часть столбов рекомендуется соединить перемычкой. Ее следует приварить к металлу на глубине примерно 0,3 м и засыпать грунтом.

Столбы из кирпичей

Столб для забора, кладка в полтора кирпича

Кирпичные столбы строят вокруг стержня из профильной трубы. К нижней части стержня приваривается крестовина из арматуры, чтобы предотвратить проседание опоры. Трубы устанавливается в лунки, глубиной ниже промерзания почвы. Ширина ямы составляет не менее 0,5 м. Стержень кирпичного столба нужно связать с арматурой фундамента забора.

Для навеса ворот к трубам нужно заранее приварить закладные элементы. Вокруг лунки устраивается опалубка для фундамента (на высоту 15-20 см). Столб ставят поверх песочной подушки, фиксируют распорками, пустое пространство заполняют бетоном. После схватывания смеси можно выкладывать столбы.

Для опор применяется кирпичная кладка в 1,5-2 кирпича. Через каждый четвертый ряд делается перевязка кладочной сеткой. Рекомендуется прокладывать сетку с ячейками 100 мм и толщиной 0,03 см. По мере возведения опоры полость заливается бетонной смесью.

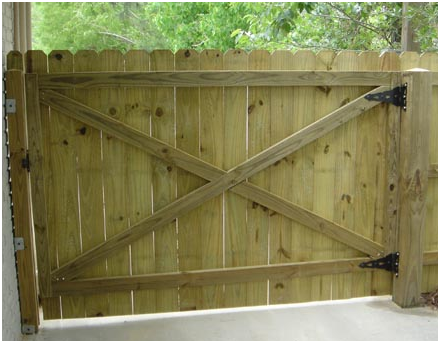

Обрешетка ворот

Необшитый каркас устанавливается на столбы, после чего собирается обрешетка. Первая планка располагается точно по стыку створок и выполняет функцию фальца, необходимого для запирания ворот. Для обшивки используют деревянные панели, вагонку, рейки, доски, бруски. Детали допускается располагать как по вертикали, так и по горизонтали.

Петли для деревянных ворот

Для крепления полотен используются специальные навесы. Обрешетку лучше крепить саморезами или болтами. Закрытые сворки ворот удерживаются на месте ограничителем, расположенном посередине проезда.

Распашные ворота своими руками

Источник: http://rusograda.ru/vorota/kak-samomu-ustanovit-raspashnye-vorota

пошаговая инструкция на века с приводом и автоматикой

Монтаж и установка распашных ворот может производиться разными способами. В первую очередь, различия будут касаться метода установки и монтажа столбов. От определенного выбора способа установки будет зависеть срок использования въездной группы. Стоит отметить, что столбы для распашных ворот имеют разные характеристики и показатели.

В настоящее время на рынке больше всего востребованы распашные ворота с обшивкой  профнастилом. Данные ворота устанавливают на дачных, садовых и загородных участках. Монтаж и установка их производится на металлические столбы с определенным сечением, например, 60×60 либо 80×80. Так как распашные ворота имеют малый вес, прочности металлических столбов вполне хватает, но при желании вы сможете легко заменить их столбами больших габаритов.

Установка и монтаж распашных ворот с забиванием металлических столбов

Такой способ установки имеет несколько основных плюсов, ниже перечислим их:

• экономически, монтаж получается очень выгодным;
• скорость установки увеличивается в несколько раз;
• появляется возможность замены или ремонта;
• самостоятельная установка.

Пошаговая инструкция установки распашных ворот

Металлические столбы необходимо вбить в грунт на глубину около 1,5 метров.

В заранее подготовленное отверстие вбить столб на определенную глубину, ориентируясь при этом строго по уровню. Далее связываем металлические столбы с надворными пристройками или с остальной частью забора. При этом столбы между собой соединяют съемной планкой. К готовым выставленным опорам необходимо приварить каркасы двух створок.

Распашные ворота изготавливают на ровной гладкой поверхности, лучше всего подойдет сварочный стол, чтобы вся конструкция была ровной и соответствовала вашим ожиданиям.

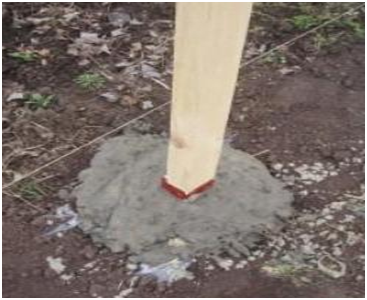

Установка распашных ворот при бетонировании столбов

Всем известно, что бетон дает дополнительную качественную устойчивость всей конструкции въездной группы. Столбы можно бетонировать с применением арматурного стакана и без него.

Начало работы начинают с бурения отверстия для столба, оно должно быть диаметром не меньше  200 мм. Далее в него необходимо поместить опору и выровнять ее при помощи уровня. И только после всех перечисленных этапов вы можете начать заливать бетонную смесь.

В отверстие для металлического столба дополнительно, для усиления всей конструкции, можно поместить арматурный стакан.

Бетонную смесь необходимо заливать на глубину от 1,0 метра до 1,5 метров.

Что стоит учесть при монтаже распашных ворот?

После установки металлических столбов, на них при помощи петель навешиваются каркасы будущих створок, с учетом всех необходимых зазоров.

Расстояние между створками позволяет оставаться калитке и воротам в исправном рабочем состоянии, при незначительном смещении столбов. Данный сдвиг может происходить из-за определенного движения грунта при смене времен года.

Уйти от этого процесса можно только с помощью жесткой рамы по всему каркасу распашных ворот, например, в гаражных металлических воротах это может ограничить проезд по высоте. Использование съемной планки и связки столбов с деталями всего ограждения, позволит свести до минимума данный процесс.

Ответим на вопрос: куда будут открываться ваши ворота? Для монтажа и установки это не имеет особого значения, а вот для удобства использования значительно влияет. Как правило, в ряде случаев открывание идет наружу. При данном варианте экономится внутренняя территория двора, а съемная планка не препятствует полному распахиванию ворот. При монтаже и установке распашных ворот своими руками нужно оставлять определенный просвет, с учетом холодного времени года.

Характеристика и монтаж распашных ворот

Въездные распашные ворота очень экономичны, достаточно просты и удобны в использовании. Данную конструкцию наиболее часто используют для загородных коттеджей. Применяют их и на дачных и садовых участках, а также в разных производственных цехах, автосервисах, на территориях крупных производственных компаний.

За десятки лет использования, изменилась не только цена монтажа распашных ворот, но и применяемый материал, внешний вид, характерные особенности. Например, раньше данные ограждения выполняли в основном только из дерева. Сейчас же это долговечный и качественный металл. Наиболее часто при установке и монтаже распашных ворот можно встретить систему автоматизации.

Конструкцию распашных ворот можно разделить на две категории – с двумя створками и одной. При этом стоимость распашных ворот однопольного или двупольного типа существенно различается.

Существует и более распространенный вид конструкции ворот, который сочетает в себе две категории. В таких воротах есть две металлические створки и калитка. Данная конструкция позволяет экономить место и материал. И вам не потребуется создание дополнительного входа.

Также можно заказать установку и монтаж автоматики распашных ворот двупольного типа, а калитку поставить рядом.

По внешности распашные ворота могут быть полностью закрытыми, например, покрыты профлистом, или же быть ажурными кованными с применением художественного декора.

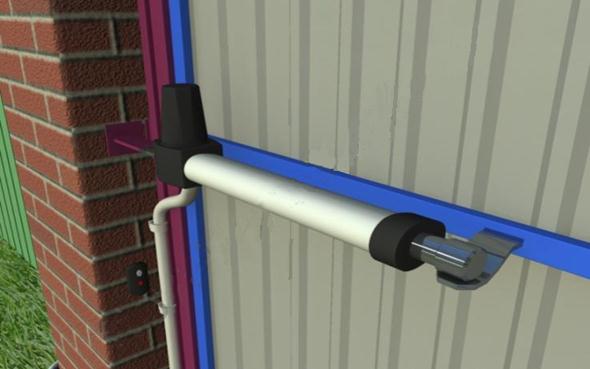

Автоматические ворота

Выше мы рассмотрели схему монтажа распашных ворот. И если вам надоело вручную постоянно закрывать и открывать створки, вы легко можете модернизировать их. На данный случай конструкторами были придуманы линейные автоматические электроприводы.

Данная система состоит из двух линейных электроприводов и блока управления, а также антенны, сигнальной лампы и электромагнитного замка. Стоит отметить, что автоматические распашные ворота подключают к обычной бытовой электрической сети переменного тока с напряжением в 220 Вт.

Достаточно важно до установки и монтажа автоматики заранее поставить несущие столбы. Желательно выполнить их из бетона либо из кирпича.

На сегодняшний день существуют три основных варианта установки автоматических распашных ворот.

Все будет зависеть от направления открытия створа: вовнутрь, наружу или вовнутрь с доработкой несущих бетонных столбов. При каждом из них, установка автоматики идет в строго определенной последовательности. Иногда может потребоваться установка наружу, или на перспективу под будущую автоматизацию.

Блок управления системы может располагаться слева и справа, очень важно правильно подобрать все сечения проводов.

Электропривод для установки обладает характерной особенностью, для него необходимо предусматривать определенное расстояние от несущего бетонного столба.

Если вы этого не предусмотрели и ворота необходимо выполнить вовнутрь, то просто аккуратно выдолбите и оформите места под них.

domsdelat.ru

Распашные ворота – изготовление и установка своими силами

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

Распашные ворота своими руками – изготовление

Прежде чем перейти к описанию процесса устройства ворот, сделаем акцент на их плюсах и минусах.

Преимущества распашных ворот:

• простая конструкция;
• относительно низкая цена;
• нетребовательны в обслуживании;
• длительный срок эксплуатации;
• прочность;
• простота эксплуатации;
• неограниченная возможность выбор дизайнерских решений и формы;
• отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот;
• возможность установить автоматику.

Недостатки:

• необходимость предусмотреть довольно много места для открытия-закрытия;
• необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

• столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

• рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

• отделочный (облицовочный) материал для обшивки;

• задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

• болгарка. Предназначена для резки и шлифовки металлических заготовок;
• нарезные диски;
• шлифовальные диски;
• сварочный аппарат;
• электроды;
• рулетка;
• строительный уровень;
• уголок;
• молоток;
• лопата;
• мастерок.

Вспомогательный:

• компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
• дрель. Если понадобится для крепления обшивки ворот;
• клепатель, а также заклепки к нему.

Материал

• труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

• труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
2. вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
3. вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

• петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

• замки. Могут быть механические и электромеханические. Выбор на усмотрение;

• краска. Нужна для окраски стоек и/или обшивки;

• обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

• автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Как сделать распашные ворота своими руками

Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.

Последовательность выполнения работ.

1. этап – установка стоек для навешивания ворот.
2. этап – изготовление распашных ворот.

Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

1 этап – установка столбов распашных ворот

В качестве стойки могут быть использованы:

• профильная труба. Выбор сечения трубы обоснован выше в разделе «материалы»;

• бетонный столб – приобретенный или залитый на месте;

• кирпич или натуральный камень. Последний используется больше для облицовки из-за своих нестандартных размеров;

• деревянный брус (100х100).

Способы установки столбов/стоек:

Способы установки столбов для ворот — забивка

Трубу можно забить на глубину около полутора метров

Такой способ установки наиболее быстрый, выгодный (нет расходов на бетон), есть возможность заменить стойку. Главное, при устройстве столбов этим методом – выдержать уровень. Это позволит избежать перекоса ворот.

Материал подготовлен для сайта www.moydomik.net

Способы установки столбов — бетонирование с армированием и безОпорный столб укрепить с помощью бетона (забетонировать), т.е. сделать, своего рода, фундамент для основания ворот.

Мы опишем второй, т.к. для первого нужна грубая сила и подходящий грунт.

Установка воротных столбов

Последовательность выполнения:

1. Выкопать или пробурить земляным буром котлован глубиной не менее 1 метра. Диаметр бура должен составить не менее 200 мм, при сечении трубы 100х100.


   Глубина зависит от глубины промерзания грунта в регионе установки. Ширина сторон определяется качеством грунта и габаритами опор (трубы, дерева, бетона).

2. Устраиваем песочно-щебневую подушку под бетон. Ее высота – 150-200 мм. Назначение – не допустить, чтобы стойка углублялась и создать основу для бетонирования.
3. Устанавливаем столб и ровняем его с использованием строительного уровня.
4. Готовим бетон и заливаем стойку.

Выстоять забетонированные столбы должны в течении 7 дней, не меньше. Бетон должен хорошо застыть. Во время застывания бетона периодически смачивайте его водой. Конечно, трещины на такой незначительной площади не столь опасны как, например, при трещинах в фундаменте дома. Но лучше их избежать.

Совет: Если использовать не трубу, а кирпич или бетон – глубина углубления также будет составлять 1 м.

Армирование столбов для ворот

Для надежности стойки нужно армировать. А также, заранее вывести два-три арматурных закладных для крепления петель.

2 этап – изготовление распашных ворот

Последовательность самостоятельного устройства.

Место установки и внешний вид распашных ворот

Это та исходная точка, с которой начинается вся работа. Часто место установки оказывает непосредственное влияние на внешний вид конструкции.

Например, вам нужно поставить ворота на задний двор, на въезд в сад или огородить будущее место строительства. Тогда и материал, и конструкция будут максимально упрощенными.

Если это будут парадные ворота или в гараж – тогда и затраты будут выше.

Размеры распашных ворот

В идеальном случае ворота делают вместе с забором. Однако, если у вас, например, живая изгородь или вы расширяете проезд и нужны новые ворота – следует точно замерять размеры.

Совет: Старайтесь делать распашные ворота в одном стилистическом решении с забором.

Важно замерять высоту и ширину проема под ворота. Замеряя высоту, учтите, что внизу ворот обычно оставляют технический просвет. Его величина зависит от покрытия подъездных путей. Если у вас в районе ворот положен асфальт, плитка или бетон – тогда достаточно 5-7 см просвета. Если грунт не укреплен (растет трава), а поверхность не ровная – тогда около 10 см. Технический просвет нужен еще и для того, чтобы снизить ветровую нагрузку, в том, случае если будущие ворота сплошные, без вентиляционных зазоров.

Также нужно предусмотреть наличие достаточного зазора между створками. Это позволит нивелировать незначительное смещение стоек.

Чертеж распашных ворот

Имея в своем распоряжении чертеж и схему конструкции распашных ворот, легко просчитать количество необходимого материала.

Старайтесь делать такую раму для ворот, чтобы ее размеры соответствовали размерам предполагаемого финишного материала. Так вы облегчите себе процесс монтажа и избежите соединительных швов на лицевой поверхности ворот. К примеру, стандартная ширина профнастила ПС-10 1 100 мм.

Совет. Осуществляя расчет, используйте рабочую, а не общую ширину отделочного материала.

На рисунке приведена схема рамы для распашных ворот, которую мы возьмем за основу.

Схема рамы для распашных ворот

Используя этот чертеж, как базис, можно рассчитать количество материала, места крепления и параметры труб и отделочных материалов.

В нашем примере – рама, это сварная конструкция. Она будет изготовлена из трубы или металлического профиля. Но можно использовать и дерево. Если, например, у вас полностью деревянные ворота.

На рисунке видно, что рама имеет квадратный вид и внутренние перемычки. Они нужны, чтобы придать раме жесткость.

Учтите, данная схема приведена для распашных ворот, которые не обустроены калиткой. Калитка располагается отдельно. Если же вы решите, сэкономить место и врезать калитку в ворота – предусмотрите эту потребность создавая, чертеж рамы для распашных ворот.

Расчет распашных ворот

Для рамы, которая приведена на схеме понадобится следующий материала:

• профильная труба 60х40 – 22 метра – для периметра рамы и перемычек. Эта труба будет крепиться к стойкам и держать всю конструкцию;

• профильная труба 40х20 – 15 метров – для внутреннего каркаса (усиления периметра). Именно, на эту трубу будет крепиться материал обшивки ворот.

Обычно трубы продаются погонными метрами, так что лучше сразу брать те размеры, которые вам нужны. Помимо прочего, это упростит вам доставку.

Резка и шлифовка труб

На этом этапе происходит изготовление составляющих рамы. Трубы отрезаются нужной длины и шлифуются.

Шлифовка нужна для того, чтобы очистить трубы от ржавчины. Если металл смазан маслом – его нужно устранить с использованием растворителя (чаще всего бензина).

Сварка распашных ворот

При осуществлении сварочных работ, помните плавила техники безопасности. Лучше, когда этот вид работ выполняет специалист. Так качество сварных соединений будет выше. Да и внешний вид более красивым.

При сварке важно осуществлять стыки так, чтобы уберечь трубу от затекания воды. В противном случае, в нее попадет вода или снег. Зимой он замерзнет, а с потеплением начнет расширяться. Это неизбежно приведет к расширению стенок трубы. И, как следствие, к деформации всей конструкции.

На нашем примере внутренние трубы приварены в виде квадратов. Но это не имеет принципиального значения.

Шаг сварочного крепления внешнего и внутреннего каркаса (трубы 60х40 и трубы 40х20) – 250-300 мм. Соблюдайте шахматный порядок. Так трубы, при тепловом расширении не порвут сварочный шов.

Некоторые чертежи рам для распашных ворот приведены ниже.

Распашные ворота с калиткой (реальный пример)

Ребра жесткости на автоматических распашных воротах из профнастила

Чем больше ребер жесткости, тем большую ветровую нагрузку смогут выдержать ваши ворота.

Если зашивать забор отделочным материалом, тогда приваривайте трубу в середине наружного. Так, проще обозначить место крепления обшивки.

Грунтовка

Не важно, какой материал использовался для изготовления каркаса – металл или дерево – его нужно грунтовать. Грунтовка позволит продлить срок службы лакокрасочного покрытия и сделать процесс его нанесения более приятным.

Особенно тщательно грунтуются места сварки.

Задвижка и петли для распашных ворот

Как приварить петли на воротаКак приварить петли на ворота?

Петли привариваются к каркасу и к стойкам (столбам). Если стойка выполнена из кирпича, а отвод арматуры не был предусмотрен, тогда нужно сначала к кирпичу прикрепить дюбелем швеллер, а затем приварить петлю.

Разновидности петель представлены на фото

Варианты устройства петель для распашных ворот

Виды петель для распашных ворот

Механизм задвижки выбирается тот, который вам больше по душе. Наиболее распространенным и простым в изготовлении является такой, как представлен на фото

Механизм задвижки для распашных ворот

Финишная отделка распашных ворот

• Покраска каркаса

Предварительно каркас нужно протереть от пыли. Для окрашивания подойдет любая краска. Наносить краску лучше краскопультом, так она ляжет ровнее, а работа пройдет быстрее. Использовать кисточку, тоже можно. В этом случае процесс несколько затянется, а расход краски будет меньше.

Наносить краску лучше в несколько слоев.

• Крепление отделочного материала

Обшивка ворот возможна до и после установки каркаса на стойки. Для этого на внутреннюю трубу (40х20, в нашем примере) крепим обшивку. Способ крепления и крепежи зависят от отделочного материала.

{banner_advert_2}

Чем обшить распашные ворота

Используются следующие материалы:

Профнастил

Преимущества – невысокая цена, широкий диапазон цветов, малый вес. К недостаткам можно отнести: сложность замены (сложно подобрать цвет, т.к. лист слегка выгорает, плюс, оттенок зависит от партии и производителя). А также, возможность повредить при монтаже и высокая парусность.

Рекомендуем подробное описание, как сделать распашные ворота из профнастила своими руками

Распашные ворота из профнастила

Дерево

Преимущества – доступность, красивый внешний вид натуральной древесины, легкость замены. Недостатки – требовательность в уходе. Со временем дерево может рассохнуться, что приведет к появлению трещин.

Распашные ворота из дерева

Металлический лист

Достоинство – прочность. Недостаток – значительный вес.

Распашные ворота из металла

Ковка

Достоинства – неограниченность дизайнов. Недостаток в том, что сделать кованые ворота своими руками под силу только специалистам.

Кованые распашные ворота

Стальная сетка

Преимущество – низкая стоимость, высокая скорость работы, малый вес. Недостаток – невысокие эстетические свойства, прозрачность забора делает доступными для обзора всю территорию двора.

Распашные ворота из стальной сетки

Сетка рабица

Характеристики те же. Больше подходит для установки технических ворот.

Рекомендуем – устройство ворот из рабицы своими руками.

Распашные ворота из сетки рабицы

Комбинированные

Основу такой комбинации чаще всего составляет ковка, что позволяет придать воротам любую форму. А закрытость им придает обшивка изнутри деревом, металлом, профнастилом или поликарбонатом. Примеры таких ворот на фото

Распашные ворота комбинированные

Установка распашных ворот

Итак, стойки готовы, рама сварена, отделочный материал закреплен. Пора навешивать ворота.

Заключение

Надеемся, вы убедились, что установка распашных ворот своими руками, несложное занятие. При наличии материала и инструмента – устройство ворот не займет больше недели. От момента установки столбов, до монтажа ворот. А если учесть, что 7 дней нужно, чтобы забетонированные столбы устоялись, то вообще сутки. Успехов вам!

Распашные ворота — фото разных вариантов устройства

Металлические распашные ворота — кованые с деревянными вставками

Распашные ворота комбинированные — ковка + поликарбонат

Железные распашные ворота с коваными накладками

Простые распашные ворота для дачи

dekormyhome.ru

Монтаж распашных ворот своими руками: пошаговое руководство

Успешное оформление въезда на придомовую территорию своими руками возможно только в том случае, если будет соблюдаться при строительстве некий установившийся с годами регламент работ. Распашные ворота — это простота и классика, и монтаж распашных ворот своими руками доступен и понятен практически всем.

Гарантией успеха будут качественные материалы для установки опорных конструкций, и изготовленные правильно и по точным размерам ворота.

Установка обычных двустворных ворот

Можно сказать, что оформление проезда во двор начинается с обдумывания будущего строительства и выбора материалов, из которых будет производиться стройка. Начните с того, что выберете материал для опорных воротных столбов. При выборе примите в расчёт, что на них при работе придётся вся существующая рабочая нагрузка.

Изготавливаются опоры из разных материалов. Столбы бывают из дерева, профильных или круглых металлических труб, и железобетонными столбами. Каменные, кирпичные, и из декоративных блоков опоры внутри все-таки имеют металлическую трубу, которая и несёт на себе основную нагрузку.

Дачные двустворные ворота

Ворота с деревянными стойками

Если деревянные створки легкие, и вес их от 10-30 кг, опорными стойками могут служить деревянные брусья 10×10 см или брёвна D-16 см. Древесину обрабатывают специальными составам, чтобы избавить её от гниения и разрушения. При установке и бетонировании ту часть столба, что будет находиться в земле или бетоне, от влаги изолируют пропиткой, покраской и обмоткой рубероидом. А правильный уход за столбами поможет им выстоять до 20 лет.

Распашные ворота с коваными створками

Для створок весом более 50 кг опорные столбы лучше устанавливать из бетона с  закладными элементами, а также трубы  D-12 см и толщиной стенок равной 4 мм, деревянный брус сечением  14×14 см или бревна от 20 см диаметром. Для тяжелых ворот приобретают трубы диаметром более 14 см с толщиной стенок 0,5 см или швеллер, имеющий размеры от 10×10 см и выше.

Инструкция по установке и монтажу ворот

Инструкция говорит, что длина бетонируемой части столба должна быть больше 1/3 его высоты для лёгких створок, для тяжелых ворот подземная часть может достигать половины общего размера столбов ворот. Дополнительно устойчивость столбов с тяжелыми створками регулируют величиной лунок.

Установка столба с бетонированием основания

Последовательность монтажа распашных ворот

Установку распахивающихся ворот  начинают с  бетонирования опорных стоек, а потом навешивают на них створки. Для удобства проведения работ, навесы или воротные петли крепят или приваривают на стойках и створках, разместив их лежа на земле, затем створки снимают, и устанавливают столбы.

Внимание! На опоре крепят половинку навеса со штырём, а на створках ту часть, что с петлёй.

Расположение петель

При установке тяжелых ворот на кирпичные или каменные опоры не следует жестко соединять между собой закладную трубу и кладку.  Это позволит избежать динамических и вибрационных нагрузок, действующих при движении створок, а также возникающих от воздействия ветра или человека. Нагрузки со стоек будут попадать на кладку, которая от этого постепенно разрушится.

Элементы самостоятельной установки ворот

После установки опор для подвешивания воротных створок, приступают к изготовлению рам воротных панелей. Для того чтобы воротные панели двигались плавно, без рывков, скрипа и на одном расстоянии над поверхностью земли, следует каркас ворот сделать достаточно жестким, такими чтобы все углы рам створок были прямыми, и находились при любой погоде в одной плоскости.

Опорные воротные столбы из любого материала должны быть покрыты сверху крышками или колпаками, для того чтобы природные осадки не попадали во внутреннее пространство столбов.

Важно знать, что вода, скопившаяся в металлическом стояке, при замерзании расширяется и стояк лопается, что приводит к разрушению столба.

Кованые обшитые поликарбонатом двустворные ворота

Обшивкой воротным панелям служат дерево, профнастил или поликарбонат. Бывают ворота, изготовленные  из железа:  оцинкованного листов, листов с различной перфорацией  и металлической сетки с ячейками разных размеров и прочности.  Кроме того, остаются непревзойдёнными по красоте прочности и долговечности кованые кузнецами воротные створы.

Для изготовления распахивающихся ворот самостоятельно понадобится некоторое количество инструментов:

• Болгарка с дисками для резки и шлифования металла.
• Оборудование для покраски ворот (компрессор, краскопульт). Можно покрасить конечно и обычной кисточкой, качество конечно будет не то, но красить надо обязательно, это избавит металл от появления коррозии.
• Сварочный аппарат любой конструкции с достаточным запасом электродов для сварочных работ.
• Дрель для крепления материала обшивки.
• Рулетка, угломер, молоток, наждачная бумага, клепатель и заклепки.

Этого набора инструментов должно быть достаточно для создания распахивающихся ворот.

Для изготовления створок потребуются следующие материалы:

• Основным материалом будет профильная труба.
• Краску каждый выбирает себе сам, часто используют ту краску, которая у вас есть в наличии.
• Петли для ворот подбирают с расчетом под свои ворота.
• Обшивка выбирается по вкусу, подходящая к материалу установленной ограды. Это может быть профнастил, прокатный металлический лист, дерево, поликарбонат.
• Приобретается фурнитура, подходящая по цвету и структуре материала, вобранного для обшивки, и запорные устройства, такие как задвижки, стопоры и замки.

В набор материалов может войти комплект автоматики, в случае, если в ваши планы входит автоматизация ваших будущих распашных ворот.

Сборка створок ворот

Работы начинаются с уточнения размеров высоты и ширины проезда. По уточненным размерам составляют чертёж своих будущих ворот.  Предлагаем обсудить создание приведённой ниже схемы.

Схема каркаса двустворных ворот

По своим замерам отрезать 3 трубы, равные ширине ворот, и четыре отрезка, равных по высоте воротам, кроме того потребуются четыре отрезка, приваренные по диагонали, которые являются рёбрами жесткости.  Затем следует подготовить места сварки, т.е. очистить от масла и ржавчины. От коррозии избавляются при помощи болгарки с шлифовальным кругом или наждачной бумаги, а от масла — бензином или растворителем.

При сваривании каркаса требуется соблюсти прямые углы в прямоугольнике рам створок. Предлагаем вам сварить вначале прямоугольник, величиной равной проёму ворот. Посередине приваривают поперечину для жесткости. После этого посередине, оставив промежуток 1-1,5 см, прихватывают вертикальные боковины створок. Затем разрезают каркас на две одинаковые створки. После этого завершают сварку каркасов по схеме прочными швами. Посередине на одной из створок приваривают полосу металла для упора створок при закрывании. Кроме того, на этом этапе приваривают запорные элементы, требующиеся для их установки.

Обработанный угол воротной рамы

Завершив сварные работы, обрабатывают сварные швы, доводя поверхность до абсолютной гладкости при помощи шлифовального диска, устраняя шлак и выпуклости в местах сварки.

Защита ворот от воздействия внешней среды

Каркас должен быть очищен и обезжирен, с него следует удалить пыль, только после этого приступают к окраске. Качественнее получится нанесение краски компрессором или краскопультом, особенно в труднодоступных местах. Каркас покрывают грунтовкой и двумя слоями краски, при этом каждый слой должен поочерёдно высохнуть, тогда качество покраски будет высоким.

Обшивку производят в двух вариантах, рамы створок могут быть одетыми на петли, а могут находиться в положении, удобном для исполнителя. После обшивки и навешивания воротных панелей на место закрепляют задвижки, стопоры, и устанавливают замки. Правильно установленные створки двигаются легко, плавно, и без скрипа. В последствии такие распашные ворота несложно будет автоматизировать.

Монтаж ворот и калитки

Источник: http://rusograda.ru/vorota/montazh-raspashnyx-vorot-svoimi-rukami

www.breegs.ru

Монтаж автоматики для распашных ворот: основные правила и нюансы

Ворота на въезде во двор или участок изготавливают в разных модификациях. Распашным воротным панелям любой величины можно придать благородный и привлекательный вид. Обшивку можно сделать из любого материала, это может быть металл, дерево, сэндвич-панели, профлисты и современные виды пластика. Для большего соответствия современности, распахивающиеся ворота оснащают автоматикой. Проведя самостоятельно монтаж автоматики для распашных ворот, любой владелец значительно повышает комфортность своей жизни, а также сохранность своего имущества за счет работы электроники, из которой и состоит автоматика распашных ворот.

Распахивающиеся ворота, оснащённые автоматикой

Разводка электрических проводов и кабелей

Практически монтаж автоматики начинается ещё при установке или кладке боковых опорных столбов. Провода для электропитания и управления приводной системы движения практичнее прокладывать внутри столбов, и в нужных для монтажа местах иметь выводы наружу.

Кроме того, под дорогой следует проложить трубу, в которой протянуть все провода и кабеля для работы воротной панели, находящейся на противоположной стороне от блока управления. Это рекомендуется делать до того, как прокладывается асфальт или укладывается дорожная плитка, чтобы потом, при монтаже, не нарушать целостность дорожного покрытия.

Провода желательно брать указанных маркировок и соблюдать все размеры для прокладки, которые требуются по инструкции. Для автоматики, собранной по своей схеме и собственными руками, следует тоже конкретно прописывать используемые материалы и размеры.

Установка приводов распашных ворот

Существует два варианта распахивания створ ворот, это открывание внутрь двора, и на улицу.

Открывание створ внутрь двора

Приводы рекомендуется крепить на среднем ребре жесткости воротной рамы, но при необходимости можно крепление сделать и выше, и ниже середины, главное, чтобы кронштейн на створе крепился к жесткой трубе, принадлежащей каркасу ворот, при этом следует стремиться к тому, чтобы створки останавливались жестко, без вибраций.

Крепление привода к полотну ворот

Начнем с распашных ворот, которые открываются внутрь двора. Существует важная особенность, на которую следует обратить внимание. При открывании створ внутрь есть ограничение по размерам при установке привода.

От края столба до центра кронштейна должно быть не более 6 см. Особенность состоит в том, что многие кладут столбы из кирпича или природного камня (размером 38х38 см и даже более), и размещают закладную посередине столба. Расстояние от края столба до центра закладной получается гораздо больше 6 см. Установленная таким образом линейная автоматика работать не сможет.

При открывании створ вовнутрь крепление должно быть установлено ближе ко двору. Если опорным столбом служит металлический столб 100х100мм, то крепление может находиться посередине, и всё будет отлично функционировать.

При монтаже специальный стальной кронштейн привода, который входит в комплектацию, приваривается к закладной. К металлическому столбу кронштейн приваривают непосредственно к профилированной опоре, соблюдая все размеры, указанные в инструкции. Второй кронштейн для крепления приваривается к воротным створам, на расстоянии 910 мм от первого. При этом, закрепляя двигатели на кронштейне на столбе, не забывайте установить специальную втулку, она входит в набор автоматики.

Внимание! Крепежные части на приводах имеют определенный люфт, это делается специально для удлинения срока службы в различных условиях.

Соблюдая все условия монтажа, оборудование устанавливают строго в вертикальном и горизонтальном направлениях, электропривод будет работать без проблем и технических неприятностей.

Ниша в столбе для установки линейной автоматики

Для установки линейного привода на кирпичном столбе крепление устанавливают в середине столба, для этого в месте крепежа делают выемку или нишу, и когда условия установки совпадут с условиями, описанными выше, производят монтаж привода.

Распахивание створ ворот на улицу

Распахивание ворот наружу обычно не составляет проблем для монтажа линейных приводов. Вообще-то это тоже самое распахивание внутрь, только повёрнутое на 90°.

Стоит обратить внимание, что оборудование линейных приводов займёт в проеме ворот по 15 см с каждой стороны, и если размер ворот невелик, то устанавливать их имеет смысл повыше, чтобы не занимать проезд.

Установка автоматики в нише столба

Кронштейны для крепления в этом варианте тоже находятся на расстоянии 910мм. Второй кронштейн желательно приваривать к трубе каркаса створа.

Автоматизация процесса управления движением створ

Предполагая установку автоматики, следует изначально строить распашные ворота с учетом монтажа того или иного привода согласно сопутствующим комплектацию схемам.

При подборе автоматики к готовым распашным воротам стоит обратить внимание:

• На ширину створок, их вес, парусность под действием ветра, и другие обстоятельства.
• Воротные панели выставляют четко в горизонтальном и вертикальном направлениях. Кроме того, регулируют легкость хода. При выполнении этих условий автоматика будет работать без сбоев долгие годы.
• Определяются с направлением открывания воротных панелей – во двор или на улицу.

Многофункциональный блок

Закрепление коробки блока управления на вертикальную поверхность происходит при отключенных внешних проводах питания и коммуникаций. Это положение касается всех элементов монтируемой автоматики.

Внимание! Подключение электропитания при монтаже элементов автоматики производится в последнюю очередь.

Установка приемника, программирование пультов

Приемник, обеспечивающий прохождение сигналов управления, устанавливается в специальном разъеме на плате управления. Также там устанавливают несколько перемычек, дающих возможность впоследствии тестировать приводы:

• Перемычка 2-1 ставится, когда не пользуются кнопкой «Стоп»;
• Перемычка 2-С1 ставится, когда не пользуются фотоэлементами.

Кстати, подключение фотоэлементов происходит в последнюю очередь, потому на этих контактах должна стоять перемычка. После подсоединения приёмника программируется пульт ДУ по этапам, указанным в инструкции.

Подключение фотоэлементов и сигнальной лампы

Фотоэлементы устанавливаются на специальных столбиках или в местах, предусмотренных при планировке распашных ворот. После этого они подключаются по схеме, сопровождающей оборудование, к плате управления. То же самое проделывается и с сигнальной лампой.

Блок подключения фотоэлементов

Фотоэлементы, как правило, устанавливаются на высоте от 50 до 70 см. Главное назначение фотоэлементов — уберечь от повреждения автомобиль в том неожиданном случае, когда автомобиль остановился в проеме ворот, и нужно избежать ситуации, чтобы ворота при закрытии не ударили его.

Стойки для фотоэлементов

Иногда устанавливают две пары фотоэлементов – одна работает в момент открывания, а другая — при закрывании, чтобы гарантировать защиту от движущихся створок.

Фотоэлементы

Программирование автоматического закрывания ворот

Функция автоматического закрытия ворот состоит в том, чтобы после 20 секундной паузы в открытом положении, закрыться без дополнительной команды. При этом владельцу ворот хочется, чтобы они двигались по нажатию кнопки, то есть следует перейти в полуавтоматический режим. В инструкции есть описание действий для перепрограммирования, или существует переключение в нужный режим.

Монтаж элементов безопасности автоматических ворот

Источник: http://rusograda.ru/vorota/montazh-avtomatiki-dlya-raspashnyx-vorot

www.breegs.ru

плюсы и минусы, описание процесса сборки

Сегодня производители могут предложить множество разновидностей ворот, но потребителей больше остальных видов привлекают распашные ворота. Такие изделия обладают массой достоинств: невысокой стоимостью, низкой трудоемкостью при их возведении своими руками, высокой долговечностью и простотой эксплуатации. Именно этим можно объяснить повышенный интерес со стороны многих владельцев к воротам такого типа.

Характеристика изделия

Если вы решили самостоятельно установить ворота, то вам необходимо правильно выбрать их размер. Для конструкции с двумя створками оптимальной будет ширина 4400 мм и длина 2150 мм. При недостатке пространства эти размеры всегда можно уменьшить.

Для правильного определения размеров ворот обязательно нужно замерить габариты автомобиля, который будет проезжать сквозь них. В среднем стандартный автомобиль имеет ширину два метра. При расчёте добавьте к этому значению по 50 см с каждой из сторон для возможности осуществления маневров автомобиля. В итоге общая длина ворот получится примерно три метра. Что касается высоты створок, то для них оптимальным будет значение от 1,8 до 2 м.

Составные части конструкции

Не менее важно перед установкой ворот ознакомиться с их конструкцией, в которой можно выделить следующий набор базовых элементов:

• Ключевой частью конструкции распашных ворот является рама, выполняющая роль каркаса. Именно на раму крепится полотно для защиты от внешних воздействий и нежелательного проникновения посторонних лиц на территорию участка.
• Для надежной защиты от взлома ворота оснащают замком и петлями. Некоторые владельцы дополнительно устанавливают калитку в одной из створок ворот, что избавляет от необходимости каждый раз открывать и закрывать ворота, когда требуется пройти внутрь.
• Самый простой вариант распашных конструкций имеет две створки, причём специальная калитка и автоматическая система в них не предусмотрена.

При всей своей простоте установки и невысоком расходе материалов обязательно нужно учесть следующие характеристики конструкции:

• Вес ворот не должен превышать 500 кг;
• Стенки навесного столба, выполняющего роль основы для крепления петель, должны иметь толщину не менее 4 мм;
• Конструкция должна быть в состоянии справиться с ветровой нагрузкой.

Преимущества и недостатки

Прежде чем отправиться в магазин за воротами, нелишним будет познакомиться с их положительными и отрицательными сторонами, которые помогут сделать верный выбор.

Из достоинств распашных ворот следует отметить:

• Возможность оборудования системой автоматического открывания;
• Отсутствие необходимости в бетонировании площадки;
• Широкий выбор дизайнерских решений и форм;
• Отсутствие проблем в эксплуатации;
• Высокие показатели прочности;
• Долговечность;
• Отсутствие необходимости в специальном уходе;
• Невысокую цену;
• Простоту конструкции.

В то же время распашные конструкции обладают и рядом недостатков:

• Необходимость учёта ветровой нагрузки в регионе проживания;
• Необходимость выделения довольно большого свободного пространства для открывания и закрывания.

Проведя несложные расчеты, можно выяснить, что у распашных ворот преимуществ гораздо больше, чем недостатков. Причем последние устранимы или выглядят не столь критично на фоне достоинств. Главное, что эти системы отличаются высокой надежностью. И это способна лишний раз подтвердить долгая история их существования.

Подготовительные мероприятия для изготовления

Познакомившись с особенностями этих конструкций, можно подумать о том, чтобы их изготовить своими руками. И, первым делом, необходимо подготовить инструмент и расходные материалы для изготовления ворот распашного типа.

Инструмент для работы

Чтобы сделать каркас и обустроить стойки, понадобятся следующие инструменты:

• Болгарка. Она нужна для резки и шлифовки металлических заготовок;
• Нарезные диски;
• Шлифовальные диски;
• Сварочный аппарат;
• Электроды;
• Рулетка;
• Строительный уровень;
• Уголок;
• Молоток;
• Лопата;
• Мастерок.

Среди вспомогательных приспособлений у вас должны быть в наличии:

• Заклёпочник и набор заклепок;
• Дрель. Может потребоваться для крепления обшивки;
• Компрессор, краскопульт или кисточки для окрашивания каркаса.

Необходимые материалы

Без материала невозможно выполнить своими руками ни одну работу. И изготовление распашных ворот не исключение. Для их самостоятельной сборки вам потребуется:

• Труба для стоек. При ее выборе обязательно учитывайте вес готовой конструкции.
• Труба для рамы. Лучше всего для этого подойдет профильная труба размерами 60×40×1,5. Можно использовать и изделия других размеров, например, 40×20×1,5. При выборе трубы обязательно учитывайте используемый отделочный материал и ветровую нагрузку.

Чтобы избежать ошибок при подготовке к сборке, можно придерживаться следующих рекомендаций:

• При весе конструкции более 300 кг выбирайте трубу размерами 140×104×5 мм;
• Если масса изделия составляет от 150 до 300 кг, то лучше всего использовать трубу размерами 10×100×5 мм;
• Для конструкций массой до 150 кг идеальным вариантом будет труба 80×80×4 мм. Стойки можно сделать и из таких доступных материалов, как кирпич, бетон или дерево. Но обязательно учитывайте свойства материала и нагрузку, которой он будет подвергаться.
• Ворота могут быть оборудованы петлями двух видов: регулируемыми и нерегулируемыми. Лучше всего, чтобы они были выполнены из качественного материала и могли с легкостью выдержать значительный вес.
• Замки. Бывают механические и электромеханические. При выборе можно полностью положиться на собственный вкус.
• Краска. Она потребуется для оформления стоек или обшивки.
• Обшивка. Особых рекомендаций по ее выбору не предусмотрено. Выбирайте материал с учетом личных предпочтений и своих финансовых возможностей.
• Автоматика. Если вас изначально эта опция не интересует, то ее можно не устанавливать или оборудовать ворота позднее. В этом случае советуем заранее сделать каркас более прочным.

Если все подготовительные моменты соблюдены, то можно приступать к монтажу конструкции.

Процесс сборки своими руками

Неправильно считают те, кто ассоциирует самодельные ворота с не совсем привлекательными и ненадежными конструкциями. Часто всё обстоит как раз наоборот. При изготовлении таких конструкций у владельца появляется возможность создать систему доступа на участок, максимально удовлетворяющую его требованиям как по уровню безопасности, так и по эстетическим характеристикам.

Процесс изготовления таких ворот предполагает проведение двух основных этапов:

• установка стоек для крепления ворот;
• монтаж полотен ворот.

Перечисленные этапы можно проводить только в таком порядке. Но после установки стойкам придётся дать выстояться в течение как минимум 7 дней. Чтобы это время не пропало впустую, можно заняться свариванием полотен ворот.

Установка столбов

На роль стоек конструкции вы можете выбрать:

• Деревянный брус с размерами 100×100 мм;
• Кирпич или натуральный камень. Последний больше подходит для отделки по причине своих нестандартных размеров;
• Бетонный столб. Можно купить уже готовый вариант или залить его на месте проведения работ;
• Профильная труба. При расчёте сечения трубы учитывайте вышеизложенные рекомендации.

Самый простой метод установки столбов заключается в забивании трубы на глубину примерно 1,5 м. Он не только требует минимум времени, но и обеспечивает существенную экономию материала из-за отсутствия расходов на бетон. При необходимости всегда можно заменить стойку. Но при использовании этого метода необходимо правильно установить уровень и тогда конструкция не получится перекошенной.

Второй способ предполагает крепление столба при помощи бетонного раствора. Иными словами, потребуется приготовить фундамент для основания ворот.

Учитывая, что первый способ является более понятным и вряд ли вызовет трудности, ниже будет рассмотрен второй вариант.

При этом способе установки стоек необходимо придерживаться следующего алгоритма действий:

• Первым делом необходимо вырыть котлован глубиной не менее 1 метра. Проще всего это сделать земляным буром, диаметр которого должен быть не менее 200 мм, чего будет достаточно для трубы сечением 100×100 мм.
• При расчёте глубины котлована обязательно нужно учитывать уровень промерзания грунта в регионе проведения работ. При определении ширины сторон обращайте внимание на качество грунта и размеры используемых опор.
• Выполняется песочно-щебневая подушка под бетон. Оптимальная ее высота — не более 200 мм. Она поможет избежать углубления стойки и обеспечит основу для бетонирования.
• Устанавливается столб, затем он выравнивается при помощи строительного уровня.
• Готовится бетонный раствор, которым заливается вкопанная стойка.
• После установки забетонированным столбам нужно дать выстояться не менее недели. Бетон должен хорошо застыть. В течение этого времени рекомендуется периодически смачивать бетон водой. Хотя трещины на столь небольшой площади представляют меньшую опасность, чем возникшие в фундаменте дома, но и они нежелательны.
• Если вы решили использовать вместо трубы кирпич или бетон, то делать под него углубление рекомендуется такое же (один метр).
• Чтобы обеспечить высокую надежность стойки, ее обязательно следует усилить при помощи армирования. Предварительно следует вывести 2−3 арматурных закладных для последующей установки петель.

После этого переходят ко второму этапу.

Монтаж полотен ворот

Здесь также существуют свои моменты, которые необходимо обязательно учитывать при проведении работ.

Начинать рабочий процесс необходимо с выбора места установки. Ведь от места размещения в немалой степени зависит и внешний вид конструкции.

Если запланирована установка ворот на задний двор, на въезд в сад или ограждение с их помощью места проведения строительства, то можно ограничиться более простым материалом и конструкцией. Совсем другое дело, когда устанавливаются парадные или ворота в гараж. В этом случае затраты значительно увеличатся.

Лучше всего, когда ворота устанавливаются вместе с забором. Если же последний заменяет живая изгородь либо планируется просто расширение проезда и требуются новые ворота, то перед установкой обязательно нужно провести замеры.

Необходимо узнать высоту и ширину проема под устанавливаемые ворота. Во время замера высоты не нужно забывать, что в нижней части конструкции должен остаться технический просвет. Чтобы правильно рассчитать это расстояние, необходимо учитывать тип покрытия подъездных путей. Если в области ворот лежит асфальт, плитка или бетон, то будет достаточно 5−7 см просвета.

Для неукрепленного грунта, а также поверхности с неровностями это расстояние придется увеличить до 10 см. Наличие технического просвета обусловлено еще и необходимостью решения такой важной задачи, как уменьшение ветровой нагрузки, если необходимо устанавливать сплошные ворота без вентиляционных зазоров.

Не стоит забывать также и о зазоре между створками, благодаря которому можно нивелировать незначительное смещение стоек.

За последние годы многие наши соотечественники успели оценить всю выгоду от установки на дачном участке или во дворе собственного дома ворот распашного типа. Такие устройства обеспечивают не только надежную защиту от проникновения на территорию, но и отличаются простотой и надежностью в эксплуатации.

Некоторые владельцы устанавливают их самостоятельно, что является вполне разумным решением. Ведь так можно не только сэкономить на установке, но и получить систему доступа, которая будет в максимальной степени удовлетворять требованиям владельца.

Если же вы сомневаетесь в том, что вам эта задача будет по силам, или же не располагаете достаточным временем, то лучше всего поручить эту работу профессионалам, которые быстро и качественно выполнят установку распашных ворот, избавив вас от всех проблем.

sotka.guru
