Как сделать своими руками циркулярную пилу – как сделать циркулярную пилу из ручной и приспособления для нее по чертежам? Как собрать циркулярный станок?

Как сделать миниатюрную циркулярную пилу

Всем доброго времени суток дорогие друзья! В сегодняшней статье я бы вам хотел рассказать об довольно интересной идее, а именно о том как сделать миниатюрную циркулярную пилу.

Название миниатюрная совсем не говорит о том что мощности будет мало. Пила будет строиться на базе электродвигателя 775 класса. Что устанавливается на дрели и шуруповерты. Мощности данной самоделки будет хватать на распил любой деревянной заготовки подходящего масштаба.

Данная самоделка наверняка пригодится вам при создании небольших деревянных самоделок и совсем немного облегчит вам жизнь. Она точно займет важное место на вашем рабочем месте.

Ну что, хватит длинных предисловий давайте перейдем к сборке самоделки.

И так, для данной самоделки понадобится:

— МДФ панель
— Пара подшипников подходящего размера

— Электродвигатель 775
— Моторама (крепление) для 775 электродвигателя
— Саморезы
— Вал подходящего диаметра (можно использовать корпус от простой шариковой ручки)
— Ось для главной пары
— Главная пара «спур» и «пиньён» (шестерни для ременного привода)
— Адаптер для диска циркулярной пилы
— Диск для циркулярной пилы подходящего размера
— Ремень
— Провода
— Выключатель.

Из инструментов также понадобится:

— Термоклей
— Паяльник
— Дрель и сверла
— Отвёртки
— Уголок
— Линейка
— Маркер.

Для начала из МДФ панели нам следует вырезать прямоугольник с размерами сторон 16×6 см, он будет служить основанием для крепления электродвигателя. После чего нам потребуется взять и установить два одинаковых подшипника на МДФ панель. Внутренний диаметр внутреннего кольца подшипника должен составлять 5-6 мм. Для надёжного крепления на МДФ панели подшипников, автор распечатал на 3Д принтере крепления. Чтобы закрепить крепления устанавливаем их на своё место (см. фото), маркером оставляем метки и тонким сверлом высверливаем сквозные отверстия. После того как высверлили отверстия, закрепим подшипники вместе с креплениями на саморезы к основанию.

Следующим шагом нам потребуется электродвигатель, который следует закрепить на основании. Советую выбирать самый важный элемент самоделки внимательно. Желательно использовать дорогой электродвигатель 775 класса с малым количеством витков и вал электродвигателя должен быть на подшипниках, а не на втулках. Данный электродвигатель советую приобрести в магазине радио управляемых моделей. Там же приобретите мотораму (так называется крепления двигателя к раме модели) для крепления электродвигателя. Как вы уже поняли крепить двигатель к основанию будем при помощи моторамы, сначала прикручиваем мотораму к основанию, а после чего сам электродвигатель к мотораме.

Затем нам нужна пластиковая трубочка, она будет служить уплотнителем между главной осью и установленными подшипниками. Для более лучшего результата, автор решил распечатать трубочку нужной ширины на 3Д принтере. Но вы можете использовать что угодно в качестве уплотнителя, например бумагу. Устанавливаем нашу уплотнительную трубку на своё место, а во внутрь устанавливаем саму ось (данную ось также можете приобрести в магазине радио управляемых моделей), ось должна плотно сидеть.


После чего на только что установленную ось, установим «спур» (большую ведущую шестерню) со стороны «пиньёна» (маленькая ведущая шестерня) электродвигателя. Главную пару большую и маленькую шестерню можно приобрести в магазине радио управляемых моделей, а также можете поиграться с передаточным числом выбрав размеры главной пары. А с обратной стороны оси установим адаптер для режущего диска. И установим ремень на главную пару.

Самая главная часть самоделки готова. Но она бесполезна без специального стола, так давайте сделаем стол. Для этого нужно взять МДФ панель с размерами 46×31 см. На взятой вами панели следует вырезать отверстие под режущий диск. Для этого отступаем 16 см от края и ставим метку, отступив от только что сделанной метки ещё 5 мм, ставим очередную метку. При помощи маркера и угольника чертим две параллельные линии так, как это изображено на фото ниже. По только что сделанным меткам высверливаем отверстие сверлом на 5 мм, сверля между параллельными прямыми, ровно по середине. В итоге у нас должно было получиться окошечко для режущего диска.

Дальше нам необходимо соединить только что созданную столешницу с двигателем так, чтобы адаптер для диска находился ровно по центру недавно проделанного отверстия. И соединяем две заготовки при помощи саморезов, предварительно просверлив тонким сверлом отверстия.

Столешницу сделали, теперь нужно сделать ножки для неё. Для этого и МДФ панели вырезаем два одинаковых квадрата с размерами сторон 20×20 см. И для того, чтобы ножки стола не раздвигались следует сделать своего рода распорку вырезав прямоугольник со сторонами 35×5 см. Теперь все это скручиваем на саморезы между собой.

Затем для более удобного использования циркулярной пилы, следует установить выключатель. Для этого возьмём пару проводов и припаяем по одному концу к контактам электродвигателя, другой конец к источнику питания, а второй провод следует припаять к источнику питания через выключатель. Сам выключатель при помощи термоклея установим на удобное место.

На одной из ножек было высверлено сквозное отверстие для того, чтобы просунуть через него провода к источнику питания. Но также можете установить туда разъём для подключения блока питания (если у вас такой есть).


Затем установим режущий диск. Диск будем использовать 4 дюймовый. Следует отметить то что диск должен быть установлен и вращаться в туже сторону что указано на диске или в прикладной инструкции к нему.

Сама пила собственно готова, но не хватает одной важной детали, той что нам обычно помогает ровно и точно отрезать детали. Для её изготовления нам потребуется вырезать из той же самой МДФ панели прямоугольники с размерами 36×4.5 см, 2×4.5 см и 3×4.5 см. Три только что сделанным заготовки следует соединить между собой термоклеем так, как это изображено на фото ниже.

После чего следует высверлить сквозное отверстие для зажимного винта. Вставляем винт в только что проделанное отверстие и зажимаем его гайкой.

Все готово! В итоге у нас получилась классная циркулярная пила, которая пригодится для мелких работ и займет совсем не много места.

Вот видео от автора с подробной сборкой и испытаниями данной самоделки:

Ну и всем спасибо за внимание и удачи в будущих проектах!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Циркулярка своими руками: назначение, особенности, как сделать

В домашнем хозяйстве всегда кстати приходится циркулярная пила. Капитальный ремонт — затратное и хлопотное дело. Не каждый может позволить себе покупку дорогостоящего инструмента для обработки деревянных материалов. Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства. Собственноручно изготовленная пила имеет ряд преимуществ, таких как надежность, экономичность и заточка под непосредственные нужды.

Циркулярная пила

Назначение циркулярной пилы

Перед тем, как приступить к сборке станка, нужно четко определить его предназначение. Для заготовки дров и простого распила больших кусков древесины хватит крепко закрепленного стола с прорезью для пилы. Данный вид распространен в деревнях и сельских местностях, станки не отличаются безопасностью и повышенным функционалом.

Для выполнения более разнообразного спектра столярных работ понадобится лучший вариант. Циркулярка должна быть оборудована координатным столом со специальными направляющими, это позволяет менять градус. Изготовка изделий малого размера требует повышенной безопасности. Устанавливается регулировка скорости, предусматривается смена дисков.

Циркулярка своими руками в действии

Конструкционные особенности циркулярного станка

Циркулярки любого неподвижного типа состоят из основных частей.

1. Стол для соединения механизмов. Сборка, сочетающаяся с двигателями большей мощности предпочтительна со столом, полностью выполненным из металла. Поверхность стола необходимо сделать своими руками ровной, для более качественного изделия на выходе.
2. Двигатель в большинстве случаев используется из того, что имеется в запасе. Электромоторы, рассчитанные на долгое время работы от сети, будут предпочтительнее коллекторным приводам.
3. Вал является самым ответственным узлом циркулярки. Готовые изделия используют чаще всего, при других случаях узел изготавливается на токарном станке. Важно рассчитать посадочные отверстия, исключить биение.

Для циркулярки можно использовать двигатель стиральной машины

Изготовление стола для циркулярной пилы

При изготовлении станка своими руками, стоит обратить отдельное внимание на безопасность. Основная чисть диска пилы должна закрываться защитным кожухом. Подвижные элементы привода и двигателей необходимо закрыть. Кнопка аварийной остановки работы встраивается в цепь электропривода и имеет удобное расположение.

Ручное устройство из угловой шлиф машинки

Множество работ производится популярным инструментом «болгарка». Из данного инструмента получится незаменимая хозяйству циркулярная пила, сделанная своими руками. Достаточно изготовить скользящий упор из подручного материала. Конструкция предполагает наличие двух небольших отрезков уголков, которые располагаются параллельно диску. Соединение происходит с использованием болтов, зазор регулируется поставочными шайбами.

Ленточный хомут устанавливается таким образом, чтобы расположение винта находилось снизу. Следом присоединяется полоса метала с отверстием, в другом случае, конструкция может быть единой, но так теряется толщина металла. Следующий шаг это пропил отверстий в корпусе, через которые крепится рукоятка для выполнения основных работ. Рукоятка, сделанная своими руками, представляет собой рог или скобу, за основу берется металлический прут или труба. Стоит учитывать и клепку, если концы будут расслаблены, возможен прогиб рукоятки во время механического воздействия на нее.

Миниатюрный циркулярный станок настольного типа

Стационарный станок более функционален и безопасен при использовании. Самодельная циркулярка настольного типа изготавливается в домашних условиях так же, как и ручная пила, с добавлением некоторых элементов. Самодельная циркулярная пила своими руками, потребует подготовленные чертежи. Процесс подразумевает использование трубы 2 см, металл изгибается П образной формой. Крепление устанавливается болтами к столу, нижние концы изгибаются в направлении работ. Дополнительная устойчивость приобретается за счет установки рычага с перемычкой, скрепленной сваркой в форме буквы «Т».

Мини-циркулярка своими руками

Стол для настольной циркулярной пилы, сделанной своими руками может быть использован в качестве отрезного станка. Пропил не может достигать свыше 8 см, поэтому для выполнения более крупных работ потребуется использование станка большего размера.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Изготовленная стационарная циркулярная пила своими руками потребует точности, грамотности от мастера. Чертежи, представленные во многих типах литературы помогут при изготовлении. Стоит грамотно и трепетно отнестись к каждому узлу агрегата, ведь циркулярка используется на высоких оборотах с режущим инструментом.

Стол для циркуляции

Схема сборки стола для циркулярки

Схема конструкции стола для циркулярной пилы

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

• повышенная виброустойчивость;
• недопустимо прогибание при нагрузке свыше 50-60 кг;
• наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

• клиноременная передача;
• механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Циркулярная пила из болгарки или дисковой пилы

При работах с небольшими заготовками, достаточно обойтись циркуляркой малых размеров. Циркулярка, изготавливается своими руками из подручного электроинструмента, понадобятся «болгарка» либо дисковая пила.

Существует множество вариантов стационарного применения подручного инструмента. Достаточно закрепить устройство снизу стола, для доступа материала к диску. Высота регулируется в зависимости от обрабатываемых деталей, из соображений техники безопасности не должна превышать одной трети размера распилочного диска. Такой вариант установки недоступен выключатель, необходимо переделать устройство для удобной работы.

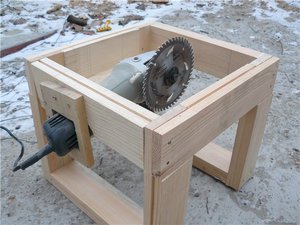

Достаточно распространённым вариантом является использование станины на направляющих. Несложная конструкция позволяет использовать инструмент для работы под любым углом. Состоит из двух параллельно установленных металлических труб или уголков, на которые установлены пила.

Циркулярная пила, изготовленная своими руками делает более быстрой и экономичной производимую работу. Такое приспособление понадобиться при капитальном ремонте и других действиях, связанных с распилом дерева. Простота конструкции, возможность использования подручных материалов, делают стоимость практически нулевой, а изготовление своими руками позволяет внести необходимый функционал для работы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

обзор вариантов и требование к агрегатам

Чем больше инструмента имеется в домашнем хозяйстве, тем комфортнее и легче работа мастера, привыкшего все делать самостоятельно. К необходимым орудиям труда относится героиня этой статьи — циркулярная пила, о которой мечтает любой умелец, нередко работающий с древесиной. Покупка дорогостоящего оборудования прельщает немногих, так как этот путь оправдан только для столяров-профессионалов, способных быстро окупить затраты. Для остальных лучшим вариантом будет вполне логичное решение — циркулярка своими руками. Самодельный станок сможет с легкостью справиться со всеми поставленными задачами, однако не потребует для своего изготовления больших финансовых жертв от его автора.

Сфера применения самодельной пилы

Главная задача этого оборудования — выполнение идеального длинного разреза в древесине. Для того чтобы гарантировать качество реза циркуляркой, необходимы несколько условий: большая скорость режущей кромки, ее острота, жесткость системы «диск — рабочая поверхность», безопасность, прочность и удобство.

Небольшие габариты циркулярки не дают возможности использовать ее во время строительства дома, когда древесина требуется в больших количествах, потому что функционал самодельного оборудования не настолько широк.

Зато при ремонтных работах такой станок станет спасителем, незаменимым помощником. Циркулярка позволит быстро и качественно получить всевозможные деревянные заготовки (бруски, планки, рейки), распилить листовой материал на плиты необходимых размеров.

Имея под рукой такой инструмент, легко изготовить заборы, полки, стеллажи, столы и стулья. Если установить на нее специальный диск, то самодельная циркулярка сможет работать даже с металлом: как с относительно мягким алюминием, так и с другими материалами, но их толщина должна быть максимум 2 мм.

Требования к конструкции

Длительность и безопасность работы с самодельным оборудованием зависит от типов нагрузок, режимов функционирования и прочности агрегата. Знание особенностей деревообрабатывающих устройств даст возможность изготовить механизм, который будет надежен, но прост и долговечен.

1. Высокие обороты диска. Без этого условия невозможен качественный распил древесины, однако для мастера важнее гарантировать безопасность самодельной циркулярки, поэтому защитные устройства, которыми обычно оснащаются покупные модели, — образец для подражания. Если будущий автор считает, что без некоторых из них вполне возможно обойтись, то это мнение ошибочно, так как одно неосторожное движение нередко приводит к травмам.
2. Прочность абсолютно всех узлов. Важна не только способность выдерживать большие статические нагрузки, так как стол может начать вибрировать из-за разнонаправленных динамических воздействий. Они не опасны для мастера, однако оказывают влияние на качество реза: на поверхности пиломатериала остаются следы от зубьев, возникают трудности с выдерживанием линейных размеров.
3. Противопожарная безопасность — главное требование при работе с древесиной, поэтому соблюдение правил при установке всех электроприборов — обязательное условие.

Какие есть варианты изготовления?

Чтобы сделать циркулярку своими руками, можно использовать несколько способов. Самые популярные из них:

1. Установка купленной ручной циркулярной пилы на станок, который делают из бруса.
2. Использование в роли привода незаменимой болгарки со стальным диском для резки по дереву.
3. Превращение в циркулярку небольшого деревянного стола и двигателя, «выуженного» из стиральной машины.
4. Изготовление металлической станины и установка асинхронного двигателя (1-1,5 кВт).

Все эти схемы имеют право на жизнь, однако на практике они имеют разную эффективность. Если на циркулярном станке планируется распускать доски, имеющие большую толщину, то единственный возможный агрегат — пила-циркулярка, оборудованная мощным двигателем. Станина должна быть изготовлена из стали.

Болгарка будет «впору» для подрезки мелких деревянных деталей, но для циркулярной пилы-станка она не лучший вариант, так как ограничено время ее непрерывной работы. Двигатель от стиральной машины тоже не самый подходящий способ (вернее, самый неподходящий) — оборудование получается неудобным, довольно слабым. Из-за малой мощности мастеру потребуется «изобрести» повышающую ременную передачу, а также систему, состоящую из 2 валов. В результате всех усилий «на выходе» он получит модель, имеющую невысокое качество реза и малую производительность.

«Циркулярка из циркулярки»

В среде столяров-самоучек считается, что превращение ручной циркулярной пилы в станковый инструмент — самый простой метод получения сразу «трех зайцев», а именно:

• высокого качества реза, гарантированного высокими оборотами вращения пилы;
• вала, установленного в коллекторном двигателе на подшипники, с честью выдерживающего радиальную нагрузку;
• идеального (консольного) крепления диска, оно дает возможность относительно быстрой замены режущего инструмента, поэтому разборки циркулярки не потребуется.

Главное преимущество изготовления такого станка — «родной» двигатель, гарантирующий максимум производительности благодаря идеальному вращающемуся моменту, оптимальным оборотам. Другие плюсы данного решения:

1. Относительно простая фиксация, позволяющая быстро снять пилу в случае большой необходимости.
2. Мощный двигатель, обеспечивающий долгую работу из-за способности выдерживать значительные нагрузки.
3. Нормальный тепловой режим, который гарантирует принудительная вентиляция этого ручного инструмента.
4. Возможность получить достаточную глубину реза, используя диски большого диаметра. 60-75 мм — величина, дающая хороший шанс сделать качественные заготовки для различных изделий, изготавливаемых в домашних условиях.

Станина и столешница

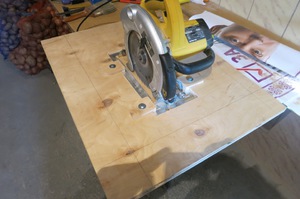

Переделка ручной пилы в циркулярный станок начинается с изготовления стола (либо корпуса-коробки), с обратной стороны которого потом будет крепиться ручной электроинструмент таким образом, чтобы над поверхностью столешницы выступала часть режущей кромки.

Форму и размер стола выбирают, ориентируясь на габариты будущих пиломатериалов. Если планируют делать заготовки небольших размеров, то вполне хватит длины 1500 мм, ширины — 600-700 мм. Для изготовления станины циркулярки подходит стальной уголок, имеющий ширину полки, равную 25-30 мм. Сверху и снизу конструкцию усиливают распорками, сделанными из того же уголка или арматуры. Этот вариант оптимален, чтобы обеспечить каркасу станка максимальную жесткость.

Для столешницы чаще выбирают ламинированную ДСП либо ОСП, некоторые мастера останавливаются на фанере, толщина этого материала — 15-20 мм, но можно взять более тонкий материал, а затем соединить вместе 2 листа. Элементы, составляющие столешницу, совсем не обязательно должны быть одинакового размера, иметь симметричное расположение относительно станины. Главное, чтобы конструкции не грозил риск опрокидывания.

В столешнице делают запил, предназначенный для выдвижения диска. Ту часть поверхности стола, что будет прилегать к режущему инструменту, нередко закрывают жестью, металлическим листом (алюминий, сталь), текстолитом или пластиком. Такое решение дает возможность максимально облегчить перемещение деревянного пиломатериала.

Модификация управления пилы

Такие операции можно выполнять лишь в одном случае: если у инструмента закончился гарантийный срок. Для удобства управления циркулярным станком контакты кнопки и гашетки (рычага) выводят на внешний электрический выключатель, который крепят на корпусе в удобном месте, но там, где полностью исключены случайные нажатия.

Если хозяин предусматривает в будущем возможность периодически снимать ручной инструмент, то контакты фиксируют изолентой либо хомутом. Шнур циркулярки в этом случае включают в переноску, оснащенную кнопкой-выключателем.

Направляющая линейка

Она необходима для точного реза материала разной ширины, поэтому эта линейка (упор) обязана уметь перемещаться параллельно режущей кромке. Такой элемент также изготавливают из стального уголка. В столешнице делают прорези, в которых крепят концы направляющей с помощью винтов.

Более простой вариант — сосновая доска. Ее ширина — 40 мм, длина ее — на 200 мм больше, чем у стола. Сначала в нижнюю часть выступающих краев запрессовывают гайки, а винтами фиксируют Г-образные зацепы. После установки доски на столешницу циркулярки их притягивают винтами, благодаря им крючки поднимаются и надежно крепят линейку. Так же легко ее можно переместить в любое место.

Циркулярка из болгарки

Этот вариант изготовления станка более популярен, так как редкий хозяин, любящий все делать своими руками, не имеет, или в ближайшем будущем не собирается приобретать, угловую шлифовальную машину. Первым из этапов изготовления стационарной пильной установки тоже является изготовление специального стола для крепления болгарки.

В этом случае процесс усложняется, так как главная трудность — размышления о том, как прикрепить болгарку к станине: как сделать скользящий упор и осевую рукоять. Однако есть уже готовый способ, позволяющий получить надежное соединение.

1. Для изготовления скользящего упора берут два отрезка стального уголка. Крепят их по обеим сторонам распилочного диска. Затем их соединяют поперечной связкой (болтами и гайками). Для обеспечения необходимого зазора используют шайбы.
2. Предварительно на инструмент натягивают металлический ленточный хомут, винтовая стяжка его должна находиться внизу. Металлическую полосу, сложенную вдвое, крепят к отверстиям, предназначенным для скользящего упора.
3. В редукторе болгарки делают несколько отверстий для болтов: сначала корпус разбирают, затем обозначают точки для сверления. С их помощью будет закрепляться осевая рукоять. Этот элемент изготавливают из прута или металлической трубы. Рукояти придают форму скобы. На концах — в местах креплений к редуктору — сверлят отверстия.
4. Делают штангу, обязанную регулировать глубину распила. Ее изготавливают из куска металлического прута. С одной его стороны формируют петлю, затем ее слегка расклепывают, сверлят отверстие, предназначенное для упорного болта. На другом конце нарезают резьбу, накручивают сначала одну надежную гайку, а после сборки конструкции — вторую. Регулировка глубины распила будет происходить при их подтягивании или ослаблении.

Не слишком сложные действия дадут возможность получить полноценный циркулярный станок для реза разных материалов. Таким же образом поступают с дрелью, которая может в некоторой степени заменить болгарку. Чтобы избежать потенциальных ошибок, лучше пользоваться чертежами, которые отыскать в интернете сможет при желании каждый «страждущий».

Стационарный станок

Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.

Станина

Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.

Столешница

И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.

В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:

• пропил делают в цельном листе;
• столешницу собирают из двух полотен.

Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.

Мотор

Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.

Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.

Передача вращения

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.

Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.

Маятниковая подвеска

Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.

Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.

Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.

С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:

варианты сборки ручных и стационарных моделей

Циркулярная пила, сделанная своими руками, отличный инструмент, позволяющий решить большое количество бытовых и иных задач. По сути, самостоятельно изготовить это устройство не трудно даже в той ситуации, если у вас нет никаких специальных навыков, самое главное хотя бы немного понимать принцип обработки металлических сплавов.

Материалы, необходимые для работы, можно найти в домашней мастерской или в гараже. Итак, циркулярка из дисковой пилы своими руками делается из следующих элементов:

• уголок из крепкой стали;
• прямоугольная профильная труба;
• двигатель.

Готовую циркулярную пилу можно расположить на верстаке. Если у вас его нет, придется делать стол самостоятельно. Двигатель можно взять от старого мотоблока или стиральной машины.

Циркулярка из угловой шлифовальной машины

Если у вас есть собственная «болгарка», это очень хорошо. Для создания «циркулярки» нужно сделать осевую рукоять и скользящий упор к агрегату. В конструкцию скользящего упора входит пара отрезков стального уголка, размещенных по сторонам распилочного диска. С помощью гаек и болтов они соединяются поперечной связкой, а зазор между рабочей частью и боковинами конструкции будет обеспечиваться шайбочками.

На «болгарке» нужно заранее натянуть ленточный хомут из металла винтовой стяжкой вниз. Затем нужно прикрепить сложенную вдвое металлическую полоску к отверстиям для скользящего упора. Стойку и хомут можно объединить, но в этой ситуации металлическая полоска получится слишком толстой.

Затем в редукторе будущего инструмента нужно будет сделать несколько отверстий для болтов. Для этой цели корпус разбирается, и обозначаются точки, где будет происходить сверление. С помощью сделанных отверстий закрепляется осевая рукоять, потому что «штатная» ручка не даст сделать хороший пропил, даже если у мастера очень сильные руки.

Рукоять создается из металлической трубки или прута. Конструкции можно придать форму рога или скобы. Концы элемента, с помощью которых она будет прикрепляться к редуктору, нужно снабдить отверстиями для установки крепежей.

Также нужно сделать штангу, которая будет регулировать процесс. Для этой цели нужно взять кусок металлического прута, из одного его конца сделать петлю, слегка ее расклепать и сделать отверстие для переднего упорного болта.

С другого конца штанги нужно сделать резьбу, которая позволит соединить ее с рукоятью. Заранее на эту резьбу следует накрутить одну крепкую гайку, а после того, как конструкция будет собрана, вторую. Опуская и подтягивая их, можно регулировать глубину распила. Кстати, если вместо болгарки воспользоваться дрелью, можно изготовить аналогичный инструмент.

Таким образом можно самостоятельно сделать из обыкновенной болгарки хорошую циркулярную пилу, с помощью которой можно разрезать различные материалы.

Компактный настольный станок

Выше говорилось о том, как собрать ручную циркулярку. Теперь расскажем, как превратить это устройство в стационарное. Этот процесс предполагает изготовление станины П-образной формы из трубы, а также установку поперечного рычага. Нижние концы конструкции должны изгибаться горизонтально по направлению распила. К столу они крепятся с помощью болтов. Устойчивость обеспечивается дополнительными опорам.

Подвижность рычага обеспечивается посредством распила горизонтального сегмента на две одинаковых части, которые фиксируются между собой хомутами. Диск для распила крепится к вертикальному элементу станину хомутами.

Стационарная установка

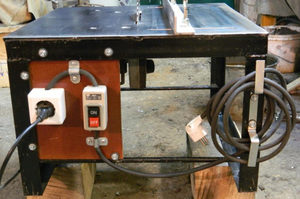

Станок, похожий на заводские модели, нуждается в грамотном отношении в процессе сборки, поэтому нужно заблаговременно позаботиться обо всех мелочах. Настольный вариант «циркулярки» отличается от стационарного лишь высотой станины, что определяется особенностями работы и размерами будущих заготовок. Разовую обработку можно произвести и с помощью обыкновенной настольной пилы, которую после работы можно с легкостью убрать в кладовую или сарай. А вот мастеру, который постоянно имеет дело с древесиной, потребуется стационарная установка. Следовательно, ему нужно сделать стол для циркулярной пилы своими руками.

Циркулярный станок имеет следующие преимущества:

• Такое оборудование позволяет делать более качественные и глубокие распилы.
• Станок гораздо удобнее ручного оборудования.

Из вышесказанного можно сделать вывод, что циркулярные пилы, изготовленные самостоятельно, обладают вполне понятной и простой конструкцией, а чертежи, которые можно отыскать на просторах Всемирной паутины, значительно упростят процесс сборки оборудования. Перед самостоятельным изготовлением «циркулярки» следует по отдельности рассмотреть все необходимые элементы, чтобы понимать нюансы функционирования и установки самодельного оборудования.

Как сделать настольную циркулярную пилу своими руками

Попилив некоторое время ручной циркулярной пилой(паркеткой), понял ее недостатки — маленькую деталь отрезать сложно и опасно, например, кусок ДСП размером 10х10см и т.п.

А также при распиливании досок вдоль — очень устает рука держать пилу, это самая удобная пила.

Тогда я решил сделать стол для циркулярной пилы своими руками, только переносной, чтобы можно было поставить на любой стул или стол и убрать на полку,  когда она не нужна, а также оставил возможность быстрого обратного превращения ее в ручную циркулярку — не снимая никаких защит и т.п.

Материалы для циркулярного стола

Для изготовления циркулярного стола я использовал листовую сталь 3 мм , отрезал два квадрата размером 45х50 см. Разметил окно для пильного диска с защитой размером 26х200 мм и вырезал его болгаркой, подровняв края напильником.

В основании циркулярной пилы просверлил 4 отверстия диаметром 6 мм для крепления пилы к столу.

Установка и крепление пилы

Ознакомьтесь также с этими статьями

Далее установил пилу на лист с окном, точно отцентровал ее и разместил отверстия для крепления шпилек пилы. Шпильки использовал м6. Просверлил отверстия 5 мм для шпилек крепления пилы и нарезал резьбу м6. Шпильки были закручены в лист так, чтобы оставался 1 мм до края листа с лицевой стороны, затем они были приварены с лицевой стороны, как раз 1 мм был заполнен жидким металлом. Такой способ крепления оказался достаточно прочным.

Далее я разметил по 4 отверстия в каждом листе для расположения стоек М10, для них я не нарезал резьбу, т.к. шаг резьбы большой для М10 и в толщине металла всего 3 мм они будут держаться плохо, но зато к этим шпилькам не нужно ничего крепить вплотную, поэтому они были просто приварены с нижней стороны и верхней, верх сварка была сточена вровень с поверхностью металла. Приварены шпильки были только к верхнему листу металла.

К нижнему листу металла шпильки крепятся гайками с двух сторон. Это сделано для того, чтобы можно было легко разбирать конструкцию и быстро снимать пилу.

Далее я изготовил из профильной трубы 15х15 мм держатели барашков, к которым крепится линейка.

Линейку изготовил из уголка 32 мм и двух кусков стальной полосы шириной 40 мм.

В полосе пришлось прорезать пазы под барашки М8. Пазы я сделал так — просверлил отверстия по краям паза и вырезал паз болгаркой, а далее — любимым напильником 🙂

Полоски были приварены к уголку сваркой.

Затем я все проверил, что все хорошо подогнано, разобрал конструкцию на детали и покрасил ее.

В итоге я получил отличный стол для циркулярной пилы.

Достоинства настольной циркулярной пилы

• удобно работать, в отличие от ручной пилы;
• пилу можно установить на стул, на пол, на стол, а также она не занимает много места, ее можно убрать на полку в гараже;
• линейка позволяет пилить более широкие заготовки до 30 см, чем родная линейка на 18 см, при желании можно сделать еще больше линейку и столик;
• пила легким движением руки и гаечного ключа превращается….обратно в ручную циркулярку;
• пила все равно имеет защиту на диске, чего обычные настольные циркулярки обычно не имеют.

Недостатки настольной циркулярной пилы

Советуем к прочтению другие наши статьи

• выключатель у пилы не фиксируется, поэтому ее нужно либо держать нажатой, либо вставлять деревянный клинышек  в выключатель (я временно делаю так), что не есть хорошо по безопасности. Но можно просто заменить выключатель на пиле, либо оборудовать стол розеткой с выключателем.

Больше недостатков своего стола для циркулярной пилы я не обнаружил.

Фото настольной циркулярной пилы:

как сделать приспособление и распилочный стол

Ручная электрическая пила – вещь полезная и удобная, но работать с ней долго не получится, так как нужно прилагать усилия. Если необходимо распилить целое дерево или постоянно приходится работать с большими объемами, то для этого изготавливается циркулярка из дисковой пилы своими руками.

…

Вконтакте

Facebook

Twitter

Google+

Мой мир

Преимущества и особенности инструмента

Круглая пила имеет свои плюсы: позволяет делать ровный распил, повышает скорость монтажа, обеспечивает удобство работы, экономит электричество. Если заменить диск, можно и мягкий метал одолеть. Чтобы сделать полноценный инструмент для работы, нужно установить его на стол и обеспечить подход со всех сторон.

При этом надо соблюдать следующие условия:

• стол должен быть хорошо укреплен, для чего его ножки иногда заливают бетоном или привинчивают болтами;
• ручная пила закрепляется железными скобами к столешнице для обеспечения безопасности при работе;
• необходимо заземление.

Неудобство при работе представляет большая ширина стола. Оптимальный размер не должен превышать 60 – 70 см, чтобы удобно было держать брусок (не на вытянутых руках).

Если рабочая поверхность не статична, то ухудшается качество распила, поэтому необходимо закрепление. Провод можно зафиксировать скобами в полу, чтобы при работе случайно не споткнуться.

Как вариант – сделать дополнительную розетку под столешницей.

Предварительно нужно подготовить рисунок столешницы с указанием размеров. Это почти чертеж, но упрощенный. На бумаге нужно указать величину зазора для диска – по ширине и длине, где он должен находиться по отношению к краям стола. Сразу можно будет представить свою работу за таким устройством.

Необходимые приспособления

Из дополнительных инструментов понадобятся:

В процессе работы может понадобиться фрезер.

Для изготовления стола необходимо приготовить:

• 2 направляющие рейки;
• болты;
• лист ДСП размером 60/120 см;
• заготовка для стола с ножками (если есть).

Станина может быть изготовлена самостоятельно из обычных деревянных заготовок, скрепленных между собой рейками, а может использоваться готовый распилочный стол, железный или деревянный.

Цены на ДСП

дсп



Описание рабочего процесса

Как изготавливается направляющая для дисковой пилы. Сделать распил ровным поможет направляющая линейка, прикрепленная к верстаку.

Суть приспособления в том, чтобы не дать распилочному материалу двигаться в процессе работы.

Самый простой вариант прикрепить два профиля, один – на подошву пилы, другой – на распилочный стол.

Для этого необходимо подобрать два куска трубы, можно использовать алюминиевый квадратный профиль разного размера. Трубы надо разрезать по вертикали болгаркой. Должна получиться конструкция по подобию рельсы, когда одна деталь входит в другую.

Далее надо отмерить кусок по длине стола. Предварительно вырезать углубление и посадить в него профиль, закрепив его болтами с нижней стороны. Профиль меньшего размера отрезается по длине подошвы и прикручивается болтами. Следует зашлифовать края металла, чтобы не мешали плавно двигаться. Останется совместить оба профиля и протестировать устройство.

Как сделать верстак

Стол для циркулярной пилы своими руками можно сделать из плиты МДФ, ДСП, толстой фанеры, дерева, металла. Пластиковый материал не подходит.

Этапы работы:

1. Отмерить необходимую длину и ширину из листа материала.
2. Обрезать болгаркой и обточить края.
3. На ножки стола прикрепить болтами столешницу, для верности можно воспользоваться столярным клеем.
4. Выровнять верхнюю часть с помощью уровня, закрепить на полу металлическими скобами или залить бетоном.

Важно! Столешница устанавливается на ножки после закрепления пилы.

Циркулярка из дисковой пилы крепится снизу к столу при помощи деревянных реек.

Цены на МДФ

мдф



Описание работ:

1. Перевернуть столешницу, сделать разметку маркером и прорезать отверстие для диска.
2. Срезать верхний слой по форме подошвы на глубину на 0,7 мм.
3. Взять два бруска и закрепить саморезами подошву параллельно длине стола.
4. Закрепить подошву перпендикулярно столу еще двумя рейками.

Крепление циркулярной пилы на верстак готово. Если планируется постоянная работа, то можно оборудовать стол дополнительным упором. Для этого необходим ровный брус по длине столешницы. Установить его требуется параллельно диску пилы, желательно в углубление, закрепить болтами. Важно хорошо выровнять деталь, чтобы она располагалась строго параллельно – от этого будет зависеть качество распила, особенно, если понадобится делать мебель.

Изготовление вала

Как сделать вал для циркулярки своими руками.

Если циркулярная пила своими руками собирается по частям, двигатель берется от стиральной машины, диски покупаются отдельно или снимаются с нерабочей болгарки, то придется подумать, как выточить вал.

Эту важную деталь делать из старых труб небезопасно, поскольку на вал будет крепиться сам диск.

Вал для дисковой пилы своими руками сделать сложно. Здесь нужен профессиональный токарь, желательно не новичок. Сначала следует подобрать специальную 45-ю марку стали. Материал отличается износоустойчивостью и упругостью, специально предназначен для изготовления валов, цилиндров, шестерней.

Для обточки на токарном станке используется двустороннее крепление. Деталь обрабатывается сначала обычным резцом, чтобы придать нужный диаметр. Далее чистовым резцом удаляются все задиры. Оставляется небольшой припуск для финальной шлифовки наждачной бумагой до зеркального блеска.

Канавки на валу выполняются канавочным резцом, как указывают чертежи. В процессе работы можно снимать деталь и примерять на нее компоненты, которые впоследствии будут монтироваться.

На вал можно установить крепления для:

• различных фрез, которые могут пригодиться при вытачивании фигурных изделий из дерева;
• обычной циркулярки;
• ножей рубанка.

Самодельная циркулярная пила своими руками оснащается мотором от старой стиральной машины. К нему необходимо подсоединить пусковое устройство, соответствующее мощности двигателя.

При монтаже электрики необходимо соблюдать правила безопасности:

1. Предусмотреть теплозащиту для случаев повышения напряжения.
2. Электрощиток должен быть установлен на материале, который не проводит ток.
3. Если установлена металлическая станина, то электропроводку следует хорошо заизолировать.
4. Если самодельный станок с дисковой пилой находится на улице, то электрический узел должен быть защищен от попадания воды.

Если провести электрику для циркулярной пилы своими руками сложно, то лучше обратиться к профессионалу, чтобы оборудование работало долго и без поломок.

Миниатюрная модель

Для работы с оргстеклом, пластиком, ламинатом может пригодиться минициркулярка – маленькая конструкция, похожая на табурет с диском по центру.

Такая модель рассчитана на тонкие листы материала и не выдержит больших нагрузок.

Использовать можно болгарку, прикрепив ее снизу вышеописанным методом.

Для упора можно прикрепить брус высотой 2 см.

Ножки не обязательно укреплять, потому что устройство планируется переносить.

Обратите внимание! Приспособление хорошо справляется с тонкими мягкими материалами, но дерево поддается с трудом, для работы с ним нужно увеличивать мощность мотора.

Мощность двигателя на микроциркулярке небольшая – до 40 Вт. Диск можно взять от ручной пилы, но вполне возможно использовать сборную конструкцию, где в качестве вала выступает стержень с резьбой – строительная шпилька. Диск крепится с помощью гайки, накрученной на резьбу.

Прочие приспособления

Различные приспособления для ручной дисковой пилы своими руками сделать проще простого. Один из них – обычный брусок, который вставляется в упор, входящий в комплект. Стандартный упор не позволяет распиливать более широкие детали, так как рассчитан на определенную ширину, для каждой модели разную. Чтобы иметь возможность увеличить зазор, требуется вставить между стенкой упора деревянную деталь нужной ширины и задвинуть ее в подошву.

Можно сделать приспособление для вырезания пазов, которое может пригодиться при изготовлении мебели.

Циркулярку из ручной дисковой пилы можно приспособить для распила под углом. Применяются как дополнительные детали, так и возможность закрепления самого диска под нужный угол.

Простое приспособление для торцевания при помощи ручной дисковой пилы. Есть возможность распиливать под заданным углом.

Вспомогательная деталь «клин» подойдет для производства круглых заготовок из дерева для декоративных целей.

Торцевой спил применяется в строительстве для отделки деревом стен, которые впоследствии покрываются лаком, оставляя видимой поперечную структуру дерева.

Чтобы лишний раз не тратиться на различные устройства для мелких работ, можно попробовать самостоятельно продумать решение проблемы и создать рабочий инструмент из доступных материалов.

Для обустройства циркулярки подойдут старые ручные пилы, возможно, с нерабочим мотором. Сконструировать рабочее место можно по любой схеме. Подобрав детали по мощности, есть возможность распиливать материалы различной ширины и плотности. При помощи дополнительных приспособлений можно организовать столярную мастерскую и выполнять различные операции без лишних затрат.

Видео: делаем циркулярку из дисковой пилы
