Как сделать распашные ворота своими руками – Распашные ворота своими руками. Пошаговые фото, чертежи и схемы, идеи оформления + 800 фото

самодельные и распашные, своими руками

При строительстве ограждений и заборов для дачи со временем возникает необходимость в монтаже ворот. Разновидностей таких конструкций существует достаточно много, но самыми популярными на сегодня являются распашные ворота. Если устанавливать ворота своими руками, перед закупкой всех необходимых материалов требуется определиться с типом, их формой и найти нужные чертежи.

Особенности распашных ворот

Практически каждый дачный участок нуждается в таких сооружениях, как ворота и забор. На сегодня существует много технологий, с помощью которых ворота можно сделать уникальными. В любой конструкции допускается выбрать направление, в котором они будут открываться внутрь или наружу. Само производство распашных конструкций не является сложным процессом.

Как правило, большинство распашных ворот имеют несколько отличающих черт:

• Функциональные и компактные.
• Удобные в эксплуатации.
• Упрощены отсутствием роликов и дополнительных балок.
• Поставить ворота можно любых желаемых размеров.
• Применяются различные материалы для изготовления.
• Также используются многие детали декорирования и украшения.

Разновидности раздвижных конструкций

Перед началом работ по изготовлению такого сооружения необходимо определиться с конструкцией. Вид нужно выбирать в зависимости от частоты их эксплуатации. Металлические ворота бывают нескольких типов. Для начала требуется ознакомиться со всеми вариантами для принятия правильного решения.

Металлические ворота бывают таких видов:

•
  Одностворчатые. Подобный тип не пользуется большой популярностью. Выглядят они как одно цельное полотно. Для долгого и качественного эксплуатирования столбы в таких конструкциях нужно тщательно укреплять, и это, само собой, будет много стоить. В случае установки одностворчатых ворот для гаража нужно вмонтировать металлическую раму с укреплёнными петлями.
• Двустворчатые. Этот вариант самый популярный среди владельцев дачных участков, так как такие конструкции очень удобные. Ещё одним фактором их популярности является возможность собственноручного производства. Сделать их несложно по той причине, что сооружение включает в себя два одинаковых полотна. Если сравнивать с одностворчатыми воротами, то эта конструкция занимает намного меньше пространства на участке.
• Двустворчатые с калиткой. Для повседневного пользования подобные ворота идеальные, особенно если ходить много пешком, а не проезжать на автомобиле. К тому же они изготавливаются так же, как и обычные двустворчатые ворота. Различие лишь в том, что на одной из сторон конструкции потребуется дополнительно установить опорную балку для монтажа калитки. При монтаже такого типа ворот на гараж устанавливается врезная калитка. В этом случае вырезается необходимое пространство в одной из сторон ворот и крепится дверь.

Если устанавливать кованные конструкции, то необходимо понимать, что они больше исполняют роль декорации, чем прямую функцию. В случае монтажа закрытых сооружений, можно сверху накладывать кованные элементы. Если устанавливать кованные конструкции на гараж, то лучше использовать закрытый тип с кованными элементами.

При установке кованных или другого вида сооружений для гаража, желательно их делать закрытыми или утеплять. Таким образом, можно защитить автомобиль от коррозии, перепадов температуры и погодных явлений.

Инструкция по самостоятельной сборке

Если придерживаться инструкции и чертежа, тогда можно сделать распашные ворота своими руками. Но результат будет ожидаемым, если поочерёдно исполнять все этапы производства и с ответственностью относится к работе. Когда такой проект изготовить самому не получается или нет достаточного опыта, то его можно найти в интернете. В качестве основы конструкции будет использоваться металлическая рама, которая крепится во входном проёме.

Если сооружение строится для собственного двора, и будет надобность постоянного передвижения людей, то желательно также вмонтировать калитку. В таком случае необходимо установить крепкие опоры для того, чтобы они могли выдержать увеличенную массу конструкции.

Для установления прочных опор необходимо подготовить такие материалы

:

• водяной уровень и рулетка;
• три металлические трубы по 10 сантиметров в диаметре;
• лопата;
• в случае необходимости — облицовочный кирпич для опорных столбов;
• материал для изготовления бетона: песок, цемент, щебень вода;
• отвес.

Установка опорных столбов

Возведение опор является важным этапом при строительстве конструкции. В случае их неправильной установки последующие работы невозможно будет выполнить. Если столбы сделать не по уровню, металлическая часть не сможет «сесть» на своё место.

Для изготовления опор необходимо следовать таким действиям:

• нужно измерить проём;
• потом поставить метки, где будут находиться опоры;
• в выбранном месте выкопать ямы для столбов глубиной 70−100 сантиметров;
• диаметр труб выбирается индивидуально, в зависимости от схемы конструкции, её веса и всех нюансов;
• засыпать 10 сантиметров щебня в ямы, установить трубы и выровнять их по уровню;
• приготовить заранее бетон и залить ямы;
• чтобы выставить столбы и надёжно закрепить, перед заливкой бетона следует зафиксировать опору кирпичами в яме, а потом продолжать работы;
• установка столбов завершена, для полного застывания бетона необходимо подождать неделю, после чего приступать к следующему этапу.

Если конструкция имеет более чем 2 метра в высоту, то ямы нужно делать не менее 1 метра в глубину, а диаметр на 10 сантиметров больше толщины трубы.

Для сооружения рамы самодельных ворот необходимо подготовить такие материалы:

• 2−3-миллиметровый металлический лист;
• металлопрофиль, угольник и трубы;
• рулетка и водяной уровень;
• сварка;
• металлические петли.

В том случае, если конструкция будет изготавливаться для гаража, то предварительно необходимо соорудить металлическую раму для монтажа во входной проём. Сделать можно из металлического угольника. Он может быть как прямоугольным, так и квадратным.

Также для гаража лучше такую раму изготавливать в двух экземплярах. Один устанавливается с внешней стороны, а второй — снаружи. Они свариваются между собой металлическими полосками.

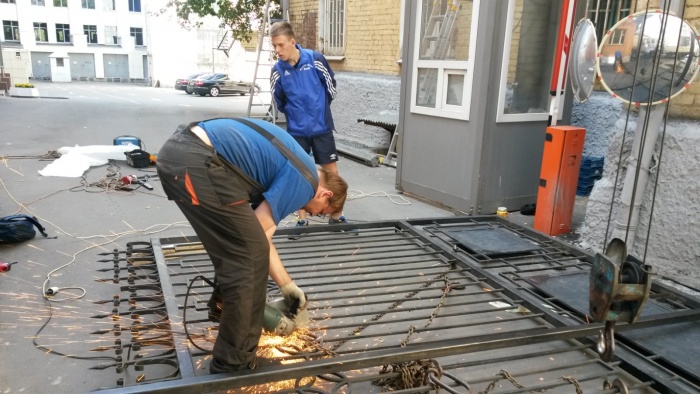

Изготовление основной части

Каркас — это её главный компонент. От его строительства зависит внешний вид ворот. Для выполнения створок можно использовать разные материалы, но самые популярные это — металлические трубы, профиль и листы.

Процесс происходит следующим образом

:

• На ровную поверхность необходимо выложить заранее приготовленную трубу или металлопрофиль согласно выбранной схеме-чертежу. После этого свариваем конструкцию.
• Чтобы сооружение было прочным, необходимо приварить диагональные балки.
• Когда каркас полностью сварен, можно приступать к его обшивке и креплению металлических листов.
• Толщина не должна быть больше 2 миллиметров, так как это увеличит вес конструкции и нужно будет усиливать опорные стойки.
• После тщательной обшивки каркаса металлическими листами, необходимо установить петли. Одну часть приварить к воротам, а вторую — к опорной стойке.
• На завершающем этапе устанавливается дверной замок и калитка, которая монтируется так же, как и основная часть конструкции.
• Красить ворота можно как на земле, так и на петлях, разницы особой нет. Только нужно учесть, что покраска в подвешенном состоянии может оставить за собой потёки и наплывы. Поэтому необходимо тщательно выполнять этот этап работы.

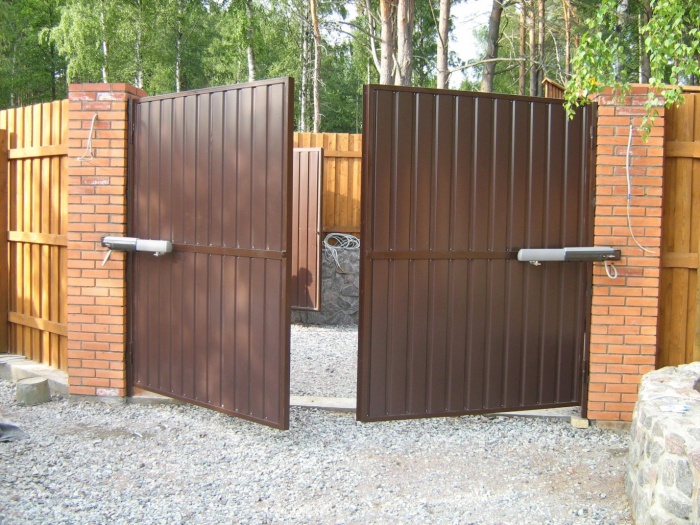

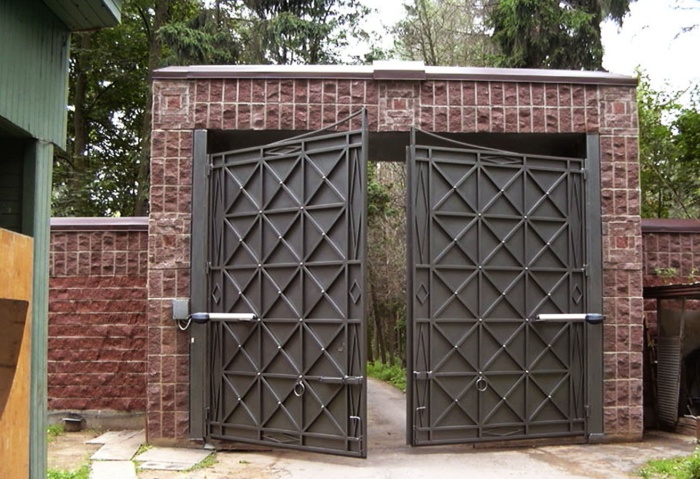

Преимущества автоматических ворот

Каждый человек хочет получать от жизни много комфорта. Это относится и к распашным воротам. На сегодняшний день набирают популярности технологии, которые позволяют сделать процесс открывания конструкции автоматическим. И в таких ноу-хау есть много плюсов. К примеру, если хозяин дачи куда-то торопится, то нет необходимости в трате времени на ручное открытие ворот, а после выезда из дачного участка — также и закрытии. Тем более если на улице дождь, автоматическая конструкция очень удобна, так как позволяет избежать промокания.

Преимущества у такого сооружения:

• Универсальность.
• Долговечность.
• Качественный механизм очень простой и не нуждается в особом уходе.
• Скорость открывания конструкции до 15 секунд.

Но не стоит забывать и о недостатках:

• Если на пути открывания ворот будет находиться какая-то преграда, то автоматика не остановится и при столкновении заклинит.
• Для избежания поломки необходимо постоянно смотреть, чтобы на пути не было никаких посторонних предметов.

Кроме этого, следует помнить о плохой практике эксплуатации автоматики. Она у пользователей часто заклинивает. Хотя производители говорят, что механизм прочный и дают на него гарантию, ничего вечно работать не будет. С другой стороны, если регулярно проводить профилактику поломок, такая система прослужит долго.

В том случае, когда автоматика заклинила, не нужно пытаться открыть ворота в ручном режиме. Лучше вернуть их в обратную сторону и снова попытаться открыть. Тогда система может заработать. Хотя не во всех случаях это решит образовавшуюся сложность.

Зачастую домовладельцам нужно обращаться за помощью к специалистам. Поэтому не стоит бояться приобретать автоматику и отказываться от благ цивилизации. Всегда можно починить конструкцию и пользовать дальше.

Процедура монтажа автоматических ворот трудозатратная. Необходимо иметь опыт, точность и аккуратность выполнения работ. В том случае, когда нет соответствующей подготовки, лучше доверить проведение такой процедуры специалистам, которые сделают всё быстро и качественно. Но если опыт хотя бы похожих работ имеется, то выполнить такое непростое задание можно самостоятельно.

Если есть желание и умение пользоваться инструкциями, читать чертёж, то можно самостоятельно изготовить и автоматику. Для любителей помастерить такое дело будет настоящим увлечением. Особенно актуально это для людей, у которых небольшой бюджет на постройку. Как основу передвижного механизма можно использовать детали спутниковой антенны. При правильном подходе он полностью заменит купленный.

чертежи, фото и видео разных конструкций

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Ворота являются неотъемлемой частью любого ограждения или гаража. Сегодня их можно сделать самостоятельно, главное правильно выбрать тип конструкции. Помогут выполнить ворота своими руками: чертежи, фото и видео. Данная информация поможет также определиться с материалом, с которого будет выполняться конструкция.

Ворота в частном дворе

Содержание статьи

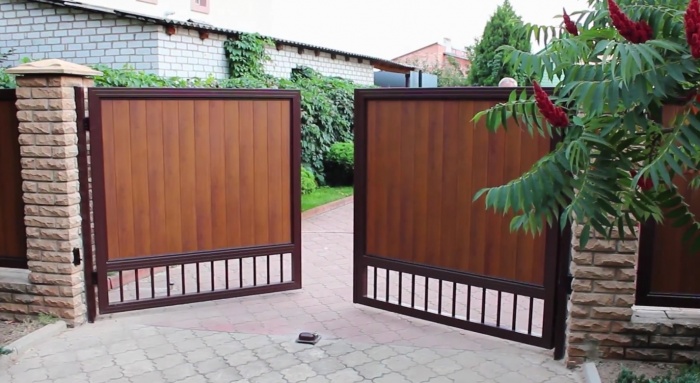

Особенности распашных ворот и тонкости их выполнения

Привычным для всех вариантом являются распашные изделия. Они используются на дачах, в частных домах и при строительстве гаражей. Рядом с такими вариантами может быть расположена и калитка. Конструкция предполагает установку двух опорных элементов по краям полотна. На сегодняшний день достаточно просто выполнить распашные ворота своими руками. Чертежи, фото и видео помогут изучить все тонкости работы.

Распашные ворота

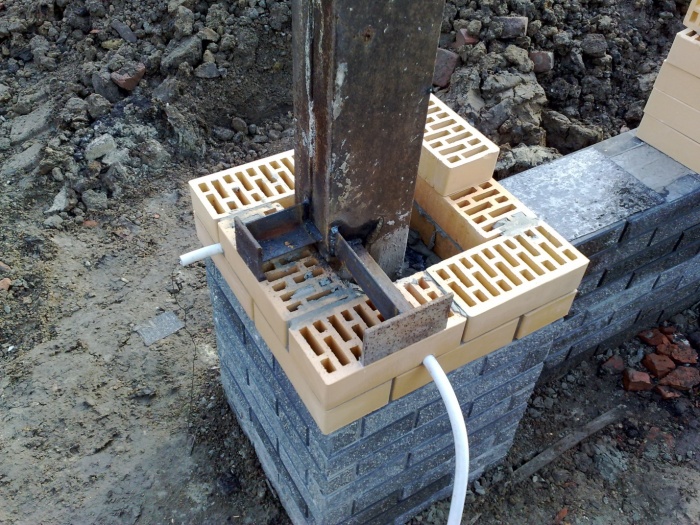

Устройство опорных элементов

На первом этапе строительства необходимо установить опоры. Чаще всего это металлические столбы подходящего диаметра, которые бетонируются в грунт. Очень часто заборы делают с кирпичными столбиками. В таком случае они также могут быть опорой для изделия. Но не стоит забывать при кладке кирпича, сделать металлические закладные, к которым будут привариваться петли.

Устройство столбов-опор

Подготовка створок

От того с какой стороны такие петли будут приварены, зависит в какую сторону они будут открываться. Именно поэтому, делая ворота своими руками: чертежи, фото и видео нужно просмотреть в обязательном порядке. Для выполнения створок чаще всего используется металлический каркас, ка который крепиться листовой материал. Если ограждение деревянное, то и ворота целесообразнее делать с древесины. Каркас в таком случае можно сделать как с металлических уголков, так и с бруса. Важно чтобы створки были не слишком тяжелые, в противном случае они будут оказывать большую нагрузку на столбы и петли. Через время это может привести к деформации и створки будут плохо закрываться.

Створки распашных ворот

Поэтому стоит изучить некоторую информацию, перед тем как распашные ворота делать своими руками. Чертежи фото и видео помогут ознакомиться со всеми тонкостями в работе и предотвратить всевозможные дефекты. На завершающем этапе на створки необходимо установить замочную систему. Самым простым вариантом может стать простой засов.

Конструкция распашных моделей

Видео: распашные ворота из профнастила и металлопрофиля



Особенности устройства раздвижных ворот

Раздвижные варианты все чаще используются во время строительства ограждений. Они занимают относительно немного места. Кроме того машина может располагаться всего лишь в нескольких сантиметрах от ограждения и это не будет мешать их открыть или закрыть. Наличие разнообразного строительного материала дает возможность каждому сделать раздвижные ворота своими  руками. Чертежи, фото и видео позволят более тщательно изучить все особенности выполнения работы.

Раздвижной вариант

Основные разновидности раздвижных ворот:

• консольные;
• подвесные;
• откатные.

Подвесная разновидность

Подвесной вариант не пользуется особой популярностью. Это связанно с тем, что в верхней части установлена рельса, по которой движется полотно. Данная рельса является своего рода ограничителем, поэтому далеко не каждое транспортное средства сможет въехать во двор.

Установка изделия

Откатные изделия

Для работы откатных вариантов рельса устанавливается вдоль стены и непосредственно в самом проеме. В северных регионах такую систему использовать нецелесообразно. Поскольку при большом количестве снега работа створок будет затруднена, и постоянно нужно будет очищать заснеженные места.

Схема раздвижных вариантов

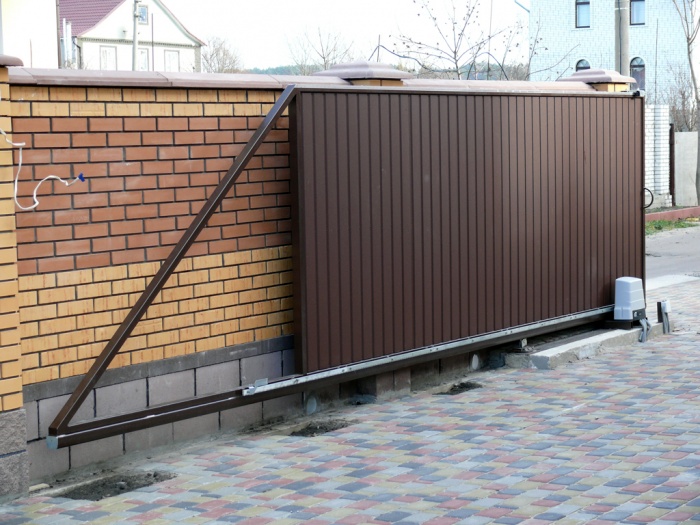

Преимущества консольного типа

Консольный тип на сегодняшний день самый популярный. Они могут быть использованы как в южных, так и в северных регионах. Движения полотна происходит над землей, поэтому нет необходимости постоянно расчищать путь. Кроме того к преимуществам стоит отнести то, что в верху нет никаких ограничителей. Это дает возможность заезжать во двор  даже машинам с большой высотой.

Консольный тип

Для установки такого типа необходимо устройство только одного опорного столба, который и будет нести всю нагрузку от полотна. Поэтому важно сделать его максимально качественным и надежным. Сама консольная балка на воротах может быть расположена снизу, сверху или посредине полотна.

Полезная информация! Расположенная посредине балка считается самым лучшим вариантом, поскольку в целом усиливает всю конструкцию.

Откатная модель

Каждый справиться с выполнением раздвижных ворот своими руками. Чертежи, фото и видео позволяют изучить принцип раздвижной системы. Важно учитывать все рекомендации при выполнении работы.

Комплект электропривода и аксессуаров

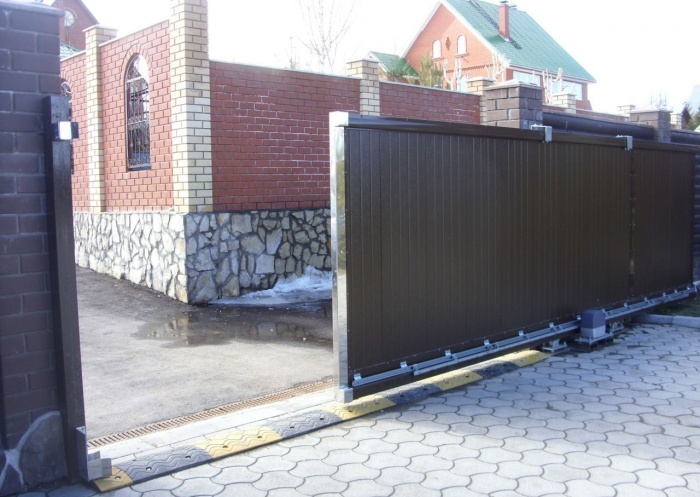

Особенности выполнения откатных ворот

Откатные варианты позволяют существенно сэкономить пространство во дворе. Но при этом необходимо проконтролировать пространство вдоль забора. Для нормального функционирования системы предварительно необходимо расчистить место от мусора и любой растительности.

Устройство откатной конструкции

Установка опорных элементов

Началом работы является устройство основного опорного столба, на который будет оказана основная нагрузка. При желании можно выполнить откатные ворота своими руками: чертежи, схемы и видео помогут соблюдать технологию. Для работы нужно подготовить такие инструменты:

Рельсы и ролики

Для выполнения самых створок лучше всего использовать оцинкованный материал. Он в состоянии прослужить долгое время, при этом сохранит свой первозданный вид. Очень часто используется профлист с полимерным покрытием.

Полезная информация! Использование профлиста считается наиболее удачным решением, так как он обработан специальными средствами, которые предотвращают возникновение коррозии.

Изделия данного вида могут быть оборудованы автоматическим или ручным приводом.

Чертеж откатного типа

В начале работы стоит подготовить чертежи, по которым будет выполняться работа. Чертежи и схемы позволяют также рассчитать точное количество необходимого материала. Высота ворот должна соответствовать забору. Ширина проема при этом может быть самой разной. Откатные изделия оказывают давление не только на рельсы, но и на столб, поэтому его конструкции нужно уделить особое внимание. Его нижняя часть должна быть погружена в почву и качественно забетонирована.

Опора для откатных изделий

Устройство рельсы для движения полотна

Откатные ворота будут ходить по рельсе, которая располагается на земле. Для этого нужно выбрать П-образный профиль металлический. Его длина должна быть как две длины полотна. Для запаса нужно сделать еще 30 сантиметров. Важно чтобы рельса была установлена на бетонное основание. Только таким образом можно получить максимально надежную конструкцию, которая прослужит долгое время.  После того как все рельсовые системы установлены и закреплены к опорному столбу можно устанавливать привод электрический.

Устройство рельсы

Сборка полотна и его установка

Полотно ворот делается с металлического каркаса, к которому в последующем будет прикреплен профлист. К нижней части металлического каркаса крепятся ролики. Полотно ворот устанавливается в самую последнюю очередь. Откатные ворота своими руками: чертежи, фото и видео дают полную информацию о конструкции и процессе выполнения работы.

Полотно ворот

Советы и рекомендации по выполнению работ своими руками

Выполнить ворота любой конструкции под силу каждому человеку. Важно соблюдать рекомендации специалистов и предварительно изучить некоторую информацию.

• Материалы для работы выбирать только высокого качества. Это позволит эксплуатировать конструкцию на протяжении длительного периода и не потребуется проводить ремонтные работы.
• Важно уделить внимание всем чертежам и схемам. Только четкое соблюдение схеме позволит с первого раза выполнить все работы правильно. Соблюдение размеров и параметров дают возможность сделать функциональную конструкцию, которая будет работать без проблем.
• Установка привода электрического типа должна выполняться с полным пониманием дела. Если опыта работы в такой сфере нет, стоит доверить все выполнение специалистам. Они сделают все качественно и быстро. Изделия будут открываться, и закрываться без затруднений.
• Если предусмотрено использование роликовой системы, ее выбору стоит уделить особое внимание. Ее лучше всего приобретать в специализированных магазинах. В таком случае работать такой системы будет безупречной на протяжении длительного времени.

Варианты для загородного дома

Сегодня дополнить ограждение можно воротами, выполненными своими руками. Для изготовления могут быть использованы различные материалы. Чаще всего используется древесина и метал. Перед тем, как приступить к выполнению стоит обдумать какой, тип конструкции лучше всего использовать. Начиная выполнение ворот своими руками: чертежи, схемы и фото помогут решить даже сложные задачи. Распашные ворота классический вариант с выполнением, которого справиться каждый. Для их устройства нужно достаточно много места чтобы они свободно открывались. Сэкономить пространство на приусадебном участке можно с помощью раздвижных ли откатных ворот.

Видео: откатные ворота своими руками



Экономьте время: отборные статьи каждую неделю по почте

Ворота своими руками + чертежи, фото и видео

Любой приусадебный участок огражден забором и воротами. Такие конструкции обеспечивают безопасность личного имущества. Выбор и возведение ворот можно осуществить самостоятельно. Перед работой понадобится создать чертежи, учесть основы установки столбов и правильно подобрать материал конструкции. В процессе установки лучше следовать советам опытных строителей. При установке ворот своими руками понадобятся чертежи, фото и видео готовых конструкций.

Преимущества распашных ворот

Вне зависимости от конструкции, владелец участка может выбирать метод открывания створок – наружу или внутрь. Монтаж распашных ворот осуществляется без особых сложностей. Если правильно выполнять все этапы постройки, конструкция будет служить долго и исправно. Классические распашные ворота обладают рядом преимуществ:

• высокая функциональность;
• компактность;
• отсутствие ограничений по размеру;
• возможность использования любых материалов;
• удобство эксплуатации.

Также такие ворота отличаются простотой монтажа, они нетребовательны к обслуживанию, достаточно прочны и могут быть возведены в самых разных дизайнерских решениях. Также распашные конструкции отличаются продолжительным сроком службы. Если появится необходимость, на них можно установить систему автоматического управления.

К недостаткам таких ворот относят:

• важность учета ветровой нагрузки, актуальной для данного региона;
• необходимость освобождения достаточного пространства для открытия- закрытия ворот.

Простой учет этих факторов позволяет понять, что плюсов у распашных ворот гораздо больше, чем минусов.

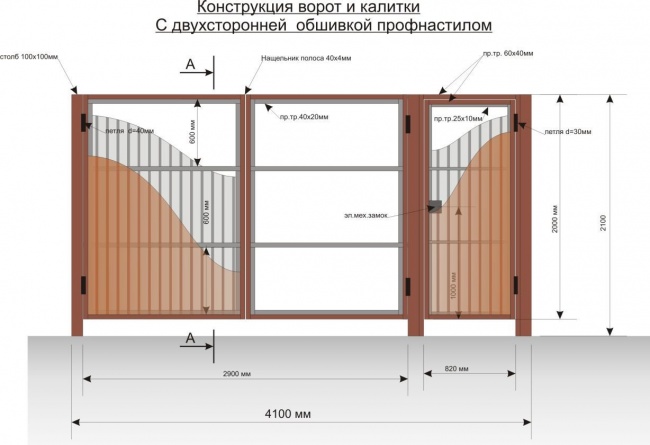

Конструкция распашных ворот

Вне зависимости от размеров, отделки, направления открытия и материалов исполнения распашные ворота включают:

• Опорные стойки. Столбы должны соответствовать типу ворот.
• Рама. Она выполняется из металла или дерева. Главное требование к раме – большая жесткость.
• Обшивочный материал. Большой популярностью пользуется металлопрофиль.
• Петли. Их выбирают в соответствии с массой ворот и их конструктивными особенностями.
• Замки и запоры. Они представляют собой устройства, которые предотвращают попадание злоумышленников на территорию участка. Также такие механизмы имеют разнообразное исполнение.

Каждая деталь распашных ворот выполняет важную функцию. Правильная установка каждой из них является залогом долгой службы ворот. При постройке ворот своими руками необходимы чертежи, схемы, эскизы конструкций.

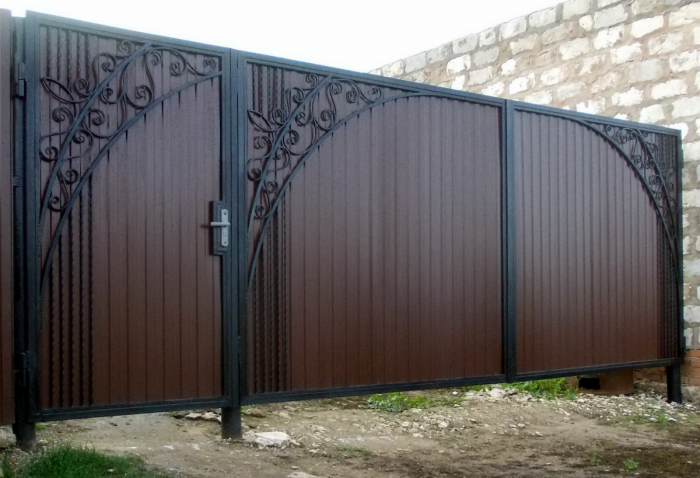

Ворота из профлиста

Наибольшей популярностью среди частных застройщиков пользуются распашные ворота. Створки могут открываться как в одну, так и в обе стороны. В качестве материала, который крепится к каркасу, используют профнастил. Также в полотне ворот можно сделать калитку.

Популярность распашных ворот достигается за счет продолжительного срока службы таких изделий. Металлические конструкции не требуют ремонта в сравнении с деревянными. Нередко ворота из профнастила дополняют системами автоматики. Кроме того, профилированный лист имеет ряд преимуществ:

• дешевизна используемых материалов;
• простой процесс изготовления;
• достаточно большой срок эксплуатации;
• внешняя привлекательность;
• отличные характеристики.

Недостатком ворот из профлиста является подверженность воздействиям ветровых нагрузок. Такие створки необходимо устанавливать на усиленные петли. Также стоит заранее позаботиться о правильной установке столбов. К недостаткам таких конструкций относится необходимость освобождения пространства для открывания.

Однако достоинства ворот из металлопрофиля существенно превосходят их недостатки. Тем более многие проблемы не так критичны, чтобы обращать на них внимание.

Установка распашных ворот

Если распашные ворота планируется изготавливать из профлиста, понадобится установить достаточно крепкие столбы. Для опор лучше выбрать трубы диаметром от 80 мм. Также отлично справится с нагрузками и квадратная труба.

Створки сваривают из труб квадратного сечения. Лучше выбирать изделия с габаритами 10х25х3000 мм. Для их соединения потребуется использовать сварку. Каркас необходимо усилить диагональными натяжителями. Также обязательно предусматривается место для запора, замка и ограничителей.

Начинаются работы с монтажа опор. Этот этап требует определенной подготовки. Также важно пользоваться готовыми чертежами вороти фото. Из видео, на которых поэтапно выполняется монтаж распашных ворот, также можно получить немало информации. Полезная информация по теме находится в этом материале:

Способы установки столбов

Опорные столбы могут быть просто забыты в землю или забетонированы. Во втором случае опоры окажутся намного прочнее и надежнее. Также не стоит забывать о необходимости правильной установки петель. При забивании необходимо погрузить опоры в грунт на 130 см.

Использование такого метода установки столбов для ворот позволяет сэкономить время. Практически сразу после забивания опор можно крепить петли и вешать створки.

Другим способом является бетонирование. Его лучше совмещать с армированием опоры. Глубина ям составляет 150- 200 см. Диаметр каждого котлована зависит от сечения закапываемой трубы. Сначала подготавливается подушка (из песка и щебня, а затем заливается бетон).

Важно! Перед бетонированием в яму стоит поместить гидроизоляционный «стакан» из рубероида. Благодаря этому бетонное молочко не уйдет в землю, что сделает раствор более прочным. Бетон периодически надо утрамбовывать, выгоняя лишний воздух.

Изготовление и установка створок

После установки столбов понадобится выполнить створки. Этому процессу следует уделить особенно много времени. Работа выполняется поэтапно:

• Сначала на ровную поверхность необходимо выложить профильную трубу или уголки, и сварить форму по чертежу.
• Чтобы прочность конструкции была высокой, важно укрепить створки диагоналями.
• Когда каркас будет готов, можно начинать его обшивку профилированным листом. Материал должен быть толщиной 2 мм. Слишком толстый металл выбирать не следует – тогда придется думать об усилении стоек.
• После этого устанавливают петли. Сначала их одной половинкой приваривают к раме ворот, а затем второй – к столбу.
• Когда все работы выполнены, необходимо позаботиться о безопасности – на ворота устанавливают замок и запор.

Такой же принцип лежит в основе монтажа калитки. Покраску створок можно выполнять как на весу, так и на земле – еще до монтажа на опоры. Разница в том, что на уже установленных воротах в процессе нанесения краски могут появиться потеки. По этой причине нужно отнестись к работам с особой внимательностью.

Раздвижные ворота

Раздвижные ворота отличаются особой функциональностью. Они не занимают много места, бесшумны, открываются достаточно быстро. Существует несколько типов раздвижных ворот:

• откатные;
• подвесные;
• консольные.

Меньше всего востребованы ворота подвесного типа. Это объясняется появлением ограничений проезда, сложностью установки, множеством требований таких конструкций.

Если в регионе регулярно наблюдаются сильные заморозки, устанавливать откатные ворота на своем участке не стоит. Направляющие будут покрываться наледью, что снизит функциональность конструкции. Такие ворота будут требовать постоянного ухода. В остальном они достаточно хороши.

Соорудить откатные ворота своими руками может каждый. Для этого надо иметь чертежи и определиться с размерами створки. Также могут помочь различные видео и фото готовых конструкций. Основным условием монтажа откатных ворот является необходимость освобождения пространства вдоль забора.

На поверхности грунта устанавливают специальный профиль. Створка будет двигаться именно по нему. Сверху ворот также устанавливают специальные ролики. Чтобы ворота останавливались в нужном месте, проводят монтаж специальных фиксирующих элементов. Полезная информация находится в этом видео:

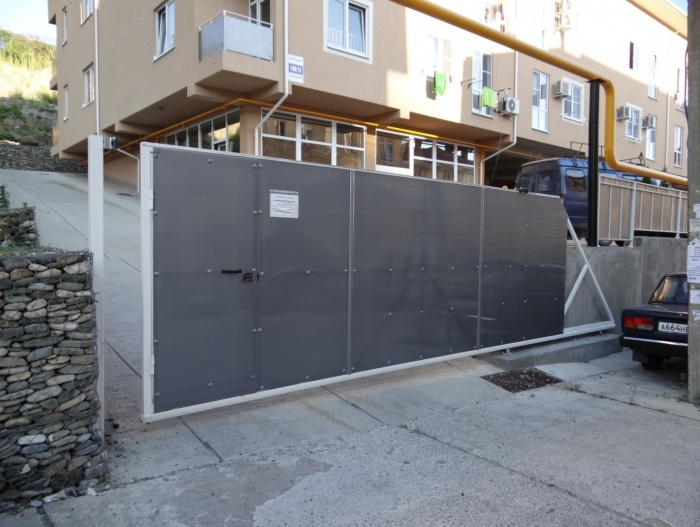

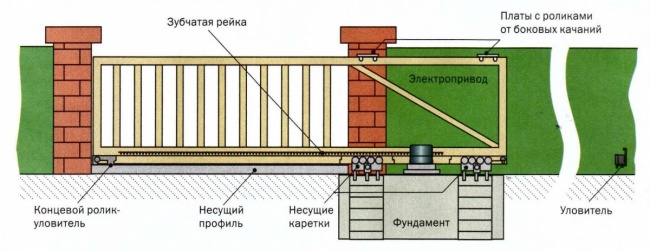

Установка консольных ворот

Консольные ворота считаются одними из самых сложных. Преимущество таких конструкций заключается в отсутствии необходимости оборудовать наземный рельс. Ворота не касаются поверхности грунта во время движения. Также при установке консольных ворот нет ограничений по высоте. Кроме того, необходимо устанавливать только 1 опорный столб. Используются такие конструкции в любое время и при любой погоде.

Створка выполняется достаточно просто. Она состоит из рамы и обшивки. К нижней части створки приваривают направляющую, внутрь которой помещаются роликовые каретки. По ним ворота могут перемещаться в обе стороны.

Совет! Как только каркас будет сварен, необходимо зачистить сварочные швы. Кроме того, со всех поверхностей следует убрать следы коррозии.

Створка консольных ворот условно делится на две части – ту, что закрывает проем, и ту, которая служит противовесом. Вторая часть должна иметь длину, равную 35- 50% длины первой. Под консольной частью оборудуется специальный фундамент, способный выдерживать значительные нагрузки во время эксплуатации ворот.

Для оборудования фундамента понадобится подготовить швеллер, который будет равен длине консольной части створки. Также стоит выкопать котлован, в который будет залит бетонный раствор. Длина ямы должна на несколько десятков сантиметров превышать длину швеллера. Фундамент заливается на глубину ниже уровня промерзания грунта. Кроме того, чтобы надежно закрепить швеллер в фундаменте, понадобится выполнить специальный арматурный каркас.

После того как заливка фундамента будет завершена, можно устанавливать створку. Такая работа также имеет свои нюансы и требует особого подхода.

Необходимая фурнитура

Необходимые для установки консольных ворот элементы представлены в строительных магазинах в большом разнообразии. Чтобы правильно выбрать фурнитуру, понадобится определиться с массой створки и ее габаритами. Также важно знать ширину проема.

Стандартный комплект элементов для установки раздвижных консольных ворот включает:

• направляющую балку;
• заглушки, которыми оборудуется балка;
• концевые ролики;
• дополнительное устройство, оснащенное 2 роликами;
• роликовые опоры;
• ловители роликов.

Такой набор является необходимым при установке консольных ворот. В процессе выбора важно узнать мнение специалиста.

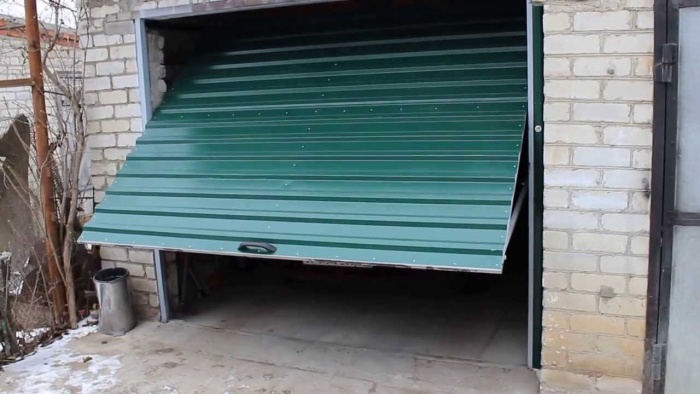

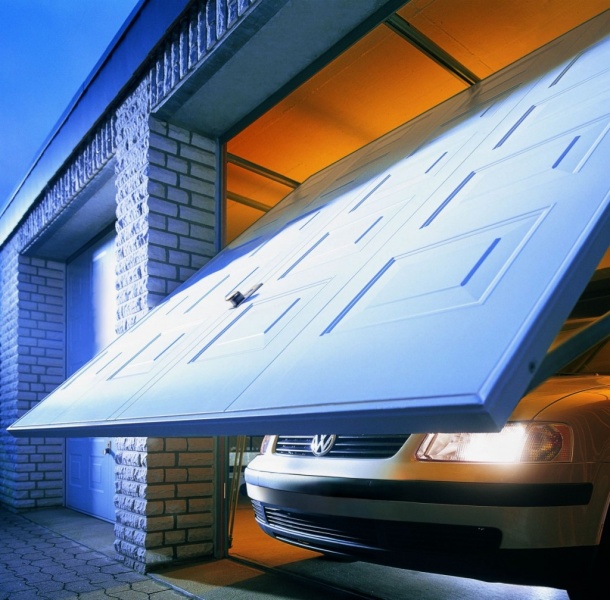

Подъемно- поворотные ворота

Подобные конструкции отлично подходят для стандартного гаража. Применять их в качестве ворот на участке не рекомендуется – они имеют ограничение по высоте. Принцип работы конструкций достаточно прост – полотно сдвигается вверх, принимая горизонтальное положение. Такие ворота быстро открываются и закрываются, отличаются относительной простотой монтажа.

Когда происходит открывание створки подъемно- поворотных ворот, она начинается немного выступать наружу. Это стоит учитывать, подгоняя машину к гаражу. Если не рассчитать расстояние, ворота могут задеть автомобиль.

Такие ворота стали популярны отчасти благодаря своей компактности. В сложенном состоянии они практически не занимают места. Также они отличаются доступностью. Выполняется обшивка рамы из дерева, металлических листов или композита. Если сравнивать такие конструкции с распашными, они явно имеют больше преимуществ для установки в гараже.

Для изготовления подъемно- поворотных ворот понадобится начертить схему. Особенности монтажа конструкций:

• При подготовке к установке подъемно- поворотной конструкции понадобится выполнить 2 рамы – для створки и ту, по которой ворота будут перемещаться.
• Внутри гаража рама окажется г-образной формы.
• Полотно оборудуется створками сверху и снизу.
• Также к раме монтируют рычаги, поднимающие полотно в процессе открывания.
• Обязательно предусмотреть амортизаторы, которые будут смягчать удар полотно во время закрытия.

Опорную раму крепят к проему при помощи анкеров. Установку автоматики следует проводить только после всех процедур по монтажу ворот. Работу лучше доверить специалистам, которые помогут провести электропитание.

Установка ворот подъемно- поворотного типа не займет много времени, если хорошо подготовиться к работе. Также процесс ускорится, если пригласить опытного мастера. Кроме того, необходимо пользоваться чертежами конструкции заранее рассчитать размеры створки и направляющей рамы. Как устанавливаются такие ворота, можно узнать из видео:

Итоги

Устанавливать ворота любого типа лучше согласно чертежам. Распашные конструкции чаще используются в индивидуальном строительстве, раздвижные – как для закрытия въездов на частные территории, так и при ограждении промышленных объектов. Подъемно- поворотные конструкции идеально подходят для оборудования въезда в гараж.

Каждый тип ворот обладает определенными преимуществами. Также у них имеются и определенные недостатки. Самый простой и доступный вариант – распашные ворота с двумя створками. В процессе монтажа таких конструкций особое внимание следует уделить установке опорных столбов.

Автоматические ворота своими руками: распашные, откатные

Вы подъезжаете к своему гаражу или приусадебному участку, нажимаете кнопку на пульте (или встроенном передатчике в автомобиле), и въезд открывается автоматически. Это удобно: нет необходимости выходить из машины (особенно в дождь).

Конечно, есть и минусы, которые могут свести на нет все возможные преимущества:

• Автоматические ворота с дистанционным открытием снижают степень защищенности вашего жилища. Сигнал с пульта ДУ можно перехватить. Злоумышленники с помощью несложных приспособлений считывают радиокод, и могут получить доступ на территорию после вашего отъезда.
• Электропривод в некотором смысле ограничивает свободу: в случае неисправности, или банального отсутствия электроэнергии, открыть створки вручную может быть проблематично.
• Установленный актуатор занимает определенное место, и портит эстетику ограды вашего дома.
• Механические створки при неправильно настроенной автоматике, являются объектом повышенной опасности: под их действие могут попасть животные, или даже люди.
• Требуется гарантированно свободная территория по траектории движения створок.
• Главный минус — автоматика для распашных или гаражных ворот стоит немалых денег.

Если монтаж автоматических ворот своими руками еще возможен, то актуаторы и систему управления воротами, сделать довольно сложно. Потребуется фабричный двигатель, механические тяги, возможно — зубчатые передачи и пр. Разумеется, механизм откатных ворот можно приобрести в специализированном магазине.

Однако стоимость такого набора, чаще всего превышает затраты на изготовление самих створок. Кроме того, установка автоматики на готовые распашные ворота своими руками, может осложниться несовместимостью по геометрии.

Тем не менее, автоматические гаражные ворота своими руками создаются, и без проблем монтируются как в ограждение (забор), так и в створ гаража. Экономия при этом получается существенная, плюс моральное удовлетворение после успешно выполненных работ.

Основные типы автоматических ворот

Чтобы понимать объем работы, рассмотрим основные типы автоматических ворот

Распашные створки

Это настоящая классика: створчатые конструкции существуют с тех пор, как люди научились делать заборы и крепостные стены. Автоматические распашные ворота своими руками обычно делаются на основе уже существующей ограды с въездом. Вы пользуетесь створками уже давно, и в какой-то момент захотелось установить дистанционное управление.

Монтажная схема выглядит следующим образом:

С внутренней стороны, между створками и опорными столбами, устанавливаются актуаторы: по одному на каждую половинку ворот. В зависимости от пульта ДУ, устанавливается антенна или приемник инфракрасного сигнала. Во втором случае — обеспечивается прямая видимость для сигнала. На видном месте обязательно должна быть сигнальная лампа, которая загорается при начале работы механизма. При изготовлении распашных ворот своими руками, многие забывают об этом обязательном элементе безопасности.

Еще один элемент, который часто игнорируется — фотодатчики. Если траекторию движения створок пересекает какой-нибудь объект (автомобиль, животное, человек), ворота не должны работать в режиме закрытия. Вместе с датчиками, автоматика для ворот своими руками должна обеспечивать прекращение подачи напряжения на двигатель, когда створки достигают крайних положений: открыто/закрыто.

Если привод можно активировать мышечной силой рук (без подачи питающего напряжения), для безопасности следует установить замок, или другое запирающее устройство, которое можно задействовать в случае, если подворье остается без присмотра на длительный срок.

Откатные системы

Фактически, это часть стены (забора), которая перемещается в сторону с помощью опорного роликового механизма. Эта конструкция изначально предназначена для механизированного привода, ручные ворота слишком тяжелые. Автоматика для откатных ворот своими руками проще в изготовлении, но для реализации проекта потребуется большое количество материалов.

Ворота откатные должны устанавливаться на мощный фундамент. Вне зависимости от материала (металл, дерево, пластик), полотно имеет большой вес. Мягкий грунт под опорными роликами рано или поздно просядет, и механизм открывания может заклинить от перекоса.

На откатные ворота, сделанные своими руками, можно подобрать актуатор из различных промышленных и бытовых комплектующих. Есть возможность сэкономить на покупке дорогостоящих приводов. Не требуется создание зон повышенной опасности: свободное пространство для перемещения полотна не нежно. Тем не менее, механизм управления для откатных ворот своими руками, требует установки фотодатчиков. При появлении объекта в плоскости ворот, движение должно блокироваться: так же точно, как и в распашных воротах.

Подъемные механизмы секционного типа

Подобные системы чаще всего реализуются в гараже. По сути — это обычные ролеты, только секции выполнены из более прочного материала. Подъемные ворота движутся по направляющим, и по мере открывания размещаются вдоль потолка.

Привод для секционных ворот своими руками сделать проще, чем само полотно. Этот элемент должен быть идеально подогнан к направляющим. Кроме того, малейший перекос шарнирных соединений может заблокировать всю конструкцию. Учитывая тот факт, что многие (не все!) домашние мастера заказывают полотно (вне зависимости от конструкции) у профессионалов, изготовить подъемные ворота для гаража своими руками несложно. В этом случае вам придется сделать только актуатор.

Особое внимание следует уделять различным датчикам. Если при заезде (заходе) в гараж, ролеты неожиданно опустятся, ущерб для автомобиля будет весомым. Не говоря о возможном травматизме для пешехода, на которого буквально упадет тяжелая конструкция.

Главная проблема подъемных ворот, изготовленных своими руками — это мощность привода. Для горизонтального перемещения распашных или откатных ворот, требуется относительно небольшое усилие. А для подъема тяжелой секционной конструкции, мощность двигателя должна быть в разы больше.

Практическая реализация

Нет смысла рассказывать, как сделать автоматические ворота своими руками, на основе готовых проектов в комплексе. Каждая конструкция сугубо индивидуальна, и повторить ее в точности на своем подворье не всегда возможно.

Как мы уже говорили, проще всего сделать распашные ворота своими руками. Скорее всего, створки ворот у вас уже есть. Рассмотрим возможные конструкции приводных элементов.

• Подходящий актуатор — червячный редуктор рулевого механизма от крупного автомобиля, лучше грузовика. Ворота для гаража своими руками из этого элемента — достаточно популярный вариант. В любом кооперативе можно встретить подобную «автоматику». Любой подходящий мотор (например, от стиральной машинки) подключается к штоку рулевой колонки. Для уменьшения оборотов, можно установить простейший редуктор из двух шкивов разного диаметра. Тяга для створок крепится на сошку рулевого механизма.
• Еще один условно бесплатный привод — механизм стеклоподъемника. Лучше использовать конструкцию от крупного отечественного автомобиля. Если петли хорошо смазаны, а створки сбалансированы — усилия вполне достаточно. Как видно на иллюстрации, требуется лишь небольшая доработка в виде тяги из профтрубы.
• Следующий вариант можно изготовить из промышленного червячного механизма. Чаще всего используется привод суппорта от списанного обрабатывающего станка. Можно выточить червячную пару в слесарной мастерской, в зависимости от стоимости проекта.
• Принцип работы простой: винтовая шпилька напрямую соединяется с валом двигателя (вдоль оси). При вращении винта, каретка движется в нужную сторону, создавая мощное тяговое усилие. Остается соединить механизм тягой со створками, и отрегулировать угол открытия.

Вопрос, как сделать автоматические распашные ворота, решен.

А чем двигать откатную конструкцию

Существует две концепции:

• Тросовый привод. Вдоль полотна ворот натягивается трос. На неподвижной раме устанавливается промышленный электродвигатель с редуктором и шкивом. Трос накручивается на шкив одной петлей.При вращении шкива, трос перемещается, увлекая за собой полотно ворот. Этот вариант не слишком затратный, при наличии донорского мотора.
• Более распространенная конструкция: шестерня-рейка. Такая связка применяется в фабричных конструкциях. Изготовить привод самостоятельно невозможно, если только вы не работаете в слесарной мастерской. Оптимальный вариант — приобретение механизма заводского исполнения. Разумеется, монтаж и наладка своими руками. Не так экономно, но все равно затраты в пределах разумного.

Привод подъемных ворот в описании не нуждается. Это обычная лебедка со стальным тросом. При наматывании на шкив секции поднимаются, а спуск осуществляется под действием силы тяжести.

Важно: Общие правила безопасности при установке автоматики

Автоматические ворота своими руками, делаются в обход ГОСТов и сертификатов безопасности. Ответственность лежит на авторе конструкции, а также исполнителе работ (чаще всего, это один и тот же субъект). При нанесении ущерба или травмы, все проблемы лягут на вас.

• Наличие фотодатчиков предотвращает травматизм и защемление створками объектов в зоне действия ворот.
• Концевые выключатели отключают двигатель при достижении конечных положений створок.
• Кроме того, установка автоматических ворот должна обеспечивать электрическую защиту от перегрузок. Если фотодатчики или концевые выключатели по какой-то причине не сработают, перегрузка двигателя должна запустить схему отключения.
• Возможна установка механических ограничителей крутящего момента (как на редукторе шуруповерта). Это может быть фрикционный или храповой механизм. Принцип действия следующий: створка (полотно) упирается в препятствие (объект или человек), приводной вал начинает проскальзывать. С помощью регулировки необходимо добиться баланса усилия: ограничитель должен преодолевать сопротивление опорного или подвесного механизма ворот, и срабатывать при небольшом превышении.

Видео по теме

Ворота своими руками: чертежи, схемы, эскизы, конструкция

Практически у каждого владельца загородного строения рано или поздно возникают различные вопросы, касающиеся благоустройству участка, среди которых: какие лучше поставить ворота и можно ли их изготовить своими руками.

Как выбрать оптимальный вариант ворот?

Для того, чтобы выбрать один из вариантов ворот, необходимо узнать о каждой их разновидности по-отдельности. Самыми популярными среди населения считаются распашные и раздвижные конструкции. Каждая из данных типов имеет свои положительные и отрицательные стороны при возведении и дальнейшем использовании.

Распашная конструкция

Фото варианта распашных ворот.

Распашные ворота (книжка) – самая распространенная разновидность ограждения, которую можно увидеть, в основном, на территории частных домов и дачных построек. Она пользуется популярностью, так как для возведения данной конструкции материалы можно подобрать самые доступные, к тому же установить ее своими руками под силу даже новичкам.

Схема ворот-книжки представляет собой несложный каркас в виде двух или трех столбов, на которые с помощью петель фиксируются створки. В зависимости от того, с какой стороны опор они прикреплены, определяется, вовнутрь или наружу двора будут открываться ворота.

Створки, как правило, выполняются из профильной трубы и внешне выглядят как рамная конструкция, которая может быть обшита различным материалом, таким как дерево или листы из металла. При изготовлении рамы и установке обшивки важно учитывать, что их общий вес не должен получиться слишком большим, так как опорные столбы могут прогнуться, а сами ворота не будут функционировать должным образом.

Главным недостатком в использовании распашной конструкции считается наличие свободного пространства для открытия створок. Особенно неудобно ей пользоваться во время зимнего периода, когда появляется необходимость расчищать снег, чтобы заехать или выехать во двор автотранспорту.

Разновидности раздвижных конструкций

Фото консольных ворот с направляющей балкой, расположенной посередине.

Откатные.

Подвесные откатные.

Раздвижные ворота, которые можно сделать самостоятельно, подразделяются на несколько подвидов: консольные, откатные и подвесные. Последние из перечисленных редко используются в качестве части ограждения, так как их конструкция имеет важную отличительную особенность – створки вешаются сверху, что существенно ограничивает высоту автомашин, которые могут заехать во двор.

Консольные и откатные ворота изготавливаются, в основном, для частных и промышленных территорий.

Для справки! Консольные и откатные ворота обычно устанавливают со встроенным автоматическим механизмом, что позволяет дистанционно ими управлять.

Их конструкции схожи тем, что на опоры вешается одна створка, которая при открытии отъезжает в сторону. Благодаря такой схеме, пространство возле ворот используется самым оптимальным образом.

В отличие от откатной, отличие консольной конструкции в том, что балка, по которой перемещается полотно створки, располагается на каркасе сооружения на разной высоте, в зависимости от предпочтения владельца. Кроме того, она имеет только один столбец-опору.

Такая разновидность ограждения считается самой практичной, но и самой затратной по сравнению с распашными и откатными. Кроме того, установить данный тип ворот своими руками будет достаточно сложно, не имея ранее полученного опыта в строительстве подобных сооружений.

Как сделать распашные ворота?

К любому новому виду постройки, следует отнестись серьезно и с особой тщательностью, и к возведению самой простой разновидности ворот – распашных – тоже.

Для изготовления таких ворот потребуется, прежде всего, определиться с их дизайном, а затем подготовить чертеж с точными размерами, благодаря которому можно рассчитать количество необходимого материала. В основном для опор используется брус или металлический профиль, а в качестве обшивки – доски и профнастил.

Независимо от выбранного для строительства материала, перед тем, как использовать, его необходимо тщательно осмотреть на наличие изъянов и обработать. Если это древесина, она пропитывается несколькими слоями антисептического раствора, а в случае с металлом – все коррозийные образования зачищаются с помощью наждачной бумаги. Затем материал разрезается на части в соответствии с размерами, указанными на чертеже. После чего можно приступать непосредственно к возведению конструкции.

Установка столбов

Установку распашных ворот следует начинать с возведения опорных столбов. Для этого необходимо поставить разметки, в соответствии с расстояниями в чертеже, и выкопать 2 или 3 скважины, в зависимости от наличия калитки в конструкции. Их глубина, как правило, составляет не более 1 метра.

Для справки! В некоторых проектах калитка предусматривается в одной из створок ворот, поэтому отдельного столба для нее не потребуется. Однако, такая конструкция не совсем удачна, так как дополнительный вес может повлиять на уровень каркаса и его возможное отклонение.

Дно скважин засыпается песком либо щебнем на толщину около 0,1 м и тщательно утрамбовывается. После чего в них устанавливаются опоры строго в вертикальном положении, низ которых иногда обвязывается каркасом из металла, чтобы обеспечить более надежную фиксацию.

Затем опоры заливают бетонирующей смесью до краев ямок и выжидают ее полного застывания. Как правило, процесс затвердевания цемента занимает несколько недель.

Изготовление каркаса и возведение конструкции

Пока фундамент под опорами застывает, можно заняться изготовлением каркаса ворот. Для этого берут заранее подготовленные заготовки, которые чаще всего, выполняются из стального профиля, и сваривают между собой, чтобы получилась рама. Также на каркас крепятся определенные перекладины, на которые будет фиксироваться обшивка ворот.

Обшивку можно зафиксировать до того, как повесить раму, либо уже после того, как она будет установлена. Крепится материал на створки с помощью саморезов или заклепок, а сам каркас – на заранее приваренные к опорным столбам мощные петли.

После того, как конструкция установлена, приступают к ее внешней отделке. Ее необходимо обезжирить, если она выполняется из металла, загрунтовать и покрасить. Затем, после высыхания краски, на ворота вешаются закрывающиеся устройства, а также элементы декора.

Выполняя все вышеуказанные действия по порядку, изготовить распашные железные ворота даже своими руками будет достаточно просто. К тому же, возведение такого вида конструкции считается наименее затратным, так как материалы для этого можно использовать не только самые дешевые, но и не новые.

Особенности установки откатных ворот

Фото откатной конструкции для дома.

Откатные ворота наиболее распространены на территориях, не подверженных обильным снегопадам и сильному снижению температуры воздуха в зимнее время. Их конструкция выполняется таким образом, что створка при открытии и закрытии движется по швеллеру, вмонтированному в бетонный фундамент.

Для справки! Управляется такой тип ворот, в основном, с помощью автоматического механизма, что позволяет управлять ими дистанционно.

Как и в случае с распашными, начинать возведение откатных ворот следует с разработки эскиза и составления чертежа конструкции с указанием всех размеров. Ширина проема в этом случае обычно составляет не более 4-х метров, а высота должна быть равной основному ограждению.

Кроме того, необходимо заранее подготовить комплектующие, материалы и инструменты для работы. Самыми оптимальными полотнами для этого считаются профили из металла и листы профнастила, однако, некоторые владельцы приусадебных участков используют в качестве обшивки конструкции деревянный брус или кованые чугунные элементы.

Закладка фундамента

Под установку откатной конструкции, необходимо вырыть траншею согласно ранее обозначенным в чертеже размерам. Копается она с той стороны ворот, куда приходится основная нагрузка, то есть, где будет фиксироваться створка.

Далее дно траншеи покрывается слоями щебня и песка, которые необходимо утрамбовать. После чего в нее устанавливается опалубок, поверх которого укладывается гидроизоляционный материал и каркас из армирующих стальных прутьев.

Затем траншея заливается бетонирующей смесью, и в нее кладется швеллер полками вниз до их полного погружения. Продолжать процесс установки ворот можно будет лишь через несколько недель после закладки фундамента, дождавшись полного высыхания цемента.

Опорами в откатных воротах, как правило, служат кирпичные или бетонные столбы, которые устанавливаются по обычной схеме после затвердевания фундамента.

Соединение рамной конструкции и крепление обшивки



Каркас откатных ворот чаще всего делается из профильной трубы с сечением 60х40 или 60х30 мм. Для установки перемычек потребуются стальные прутья с меньшим сечением. Весь материал следует заранее обработать растворителем, разрезать с помощью болгарки на заготовки необходимого размера и покрасить.

Части профтрубы с большим сечением свариваются между собой по периметру, образовывая рамную конструкцию. После чего устанавливаются на внутреннюю ее часть перемычки посередине и по диагонали, а к нижней части приварить несущую балку.

Внимание! Все места сварки следует отшлифовать, чтобы не было грубых наплывов, покрыть антикоррозийной грунтовкой и краской.

Монтаж обшивки можно выполнить сразу, до того как рама будет закреплена на столбы. Для этого профнастил разрезается на листы и закрепляется на каркасе саморезами или специальными заклепками таким образом, чтобы второй и последующие листы шли немного внахлест предыдущему.

При этом, расстояние между местами крепления не должно быть слишком большим, приблизительно на 1 м² полотна выходит по 6 фиксаторов.

Установка ворот

Для установки готовой конструкции сначала потребуется выполнить сборку откатного механизма. Для этого каретки насаживаются на монтажную пластину и по отмеченному расстоянию привариваются к швеллеру. На них  и на створку с помощью болтов и сварки устанавливаются ролики и уловители, работу которых необходимо сразу проверить.

Чтобы изготовить въездные ворота с автоматическим управлением, следует заранее выбрать подходящий комплект автоматики, учитывая размер и вес всей конструкции. Лучше всего ее монтаж выполнять не самому, а доверить установку специалистам.

Как бы сложна ни казалась на первый взгляд установка металлических или деревянных ворот различных конструкций, выполнить все работы для этого своими руками все же можно. При этом, сделанное самостоятельно ограждение не только позволит сэкономить на привлечении специалистов, но и принесет бесценный опыт, который может пригодиться в дальнейшем, а также доставит удовольствие от самого процесса.
