Как сделать печь в баню своими руками из трубы – Печь для бани из трубы своими руками – фото, чертежи банной печи

Делаем банную печь из трубы: проекты и инструкция по постройке

Среди основных технических требований, которые предъявляются к материалам для изготовления банных печей, прежде всего, я бы выделил жаростойкость, высокую механическую прочность, долговечность и высокую коррозионную устойчивость, способность выдерживать резкие перепады температуры, а также высокое значение теплоемкости и теплопроводности.

Несмотря на то, что черный металл нельзя считать абсолютно устойчивым против коррозии, по всем остальным показателям, стальная толстостенная труба диаметром 500-600 мм, в данном случае является наиболее приемлемым вариантом. Черный металл обладает достаточной механической прочностью, хорошо выдерживает многократные значительные перепады температур, а кроме того, имеет низкий коэффициент линейного теплового расширения и высокий коэффициент теплопередачи;

Схема распределения тепловых потоков в горизонтальной каменке.

1. За счет большой толщины стенок (не менее 8 мм), такая печь обладает достаточной теплоемкостью, поэтому какое-то время может сохранять тепло даже после прогорания топлива, а кроме того, толстостенная труба не так быстро разрушается под действием водяной и температурной коррозии, поэтому, при грамотной эксплуатации, сможет прослужить не один десяток лет;
2. Благодаря круглому внутреннему сечению трубы, боковые стенки и свод топочного отделения имеют цилиндрическую или куполообразную форму, что обеспечивает максимально эффективное распределение и отбор тепла от горящего топлива, и способствует созданию хорошей естественной тяги в печи;

Распределение тепловых потоков в горизонтальной печи с вторичной камерой и водяным баком на задней стенке.

1. Изготовление каменки из круглой трубы позволяет свести к минимуму количество прямых углов и общую протяженность сварных швов, которые, как известно, являются самым первым очагом образования коррозии, а также наиболее вероятным местом утечки дыма и угарного газа в помещение при отсутствии нормальной тяги в дымоходе;
2. Несмотря на то, что в настоящее время цена черного металла существенно возросла, такой вариант по-прежнему остается наиболее дешевым. К тому же, я считаю, что не обязательно покупать на металлобазе новую стальную трубу как товарное изделие, а попытаться поискать подходящий отрезок б/у на пунктах приема вторчермета, или же договориться купить по сходной цене у прораба, непосредственно на месте проведения строительных работ или прокладки магистральных трубопроводов.

Если труба имеет один прямой сварной шов, ее нужно установить так, чтобы он был направлен вниз, в сторону поддувала.

Для изготовления банной печи я советую попытаться найти горячекатаную бесшовную трубу, однако как вариант, можно также использовать электросварную прямошовную трубу с одним продольным швом по осевой линии.
Более дешевые спиралешовные трубы с винтовым сварным швом, я не рекомендую использовать для этих целей, поскольку при сильном нагреве они могут деформироваться.

1. К заднему торцу с вырезом нужно приварить глухую стенку, а к переднему торцу в нижней части приварить глухую заглушку с полукруглой открывающейся дверцей, которая будет служить для загрузки камней и для поддавания воды на камни во время парения;
2. Получившийся «совок» нужно вставить в круглое отверстие основной трубы так, чтобы он снаружи выступал на 20-30 мм, а внутри вокруг него со всех сторон оставалось свободное пространство, и герметично обварить его по периметру отверстия. При необходимости его можно дополнительно закрепить изнутри к корпусу, приварив в нескольких местах толстые арматурные прутки;

Самодельную колосниковую решетку можно изготовить из обрезков арматуры.

1. Из листового металла нужно вырезать диск, равный внутреннему диаметру основной трубы, который будет служить в качестве основания топливника. В центре этого диска вырезать прямоугольное отверстие такого размера, чтобы в него входили и фиксировались чугунные колосники, а если нет готовых колосников, то снизу к диску нужно приварить арматурные прутки так, чтобы они образовали колосниковую решетку;
2. Основание топливника нужно вварить в основную трубу по всему периметру, параллельно полу, на расстоянии 20 мм выше верхнего края проему поддувала;
3. По наружному диаметру основной трубы, из листовой стали вырезать основание поддувала. Для того чтобы приподнять каменку над уровнем пола, нужно снизу прикрепить к нему невысокие ножки из обрезков профильного металлопроката, а затем приварить его к нижнему торцу трубы.

Печку большого размера удобнее собирать из нескольких частей.

1. Далее нужно изготовить бак для нагрева воды, через который будет проходить труба дымохода. Функцию боковых стенок бака будет выполнять основная труба для банной печи, а его днище одновременно будет служить верхним сводом топливника;
2. Днище бака нужно вырезать из листовой стали по внутреннему диаметру основной трубы, а затем на расстоянии 30-50 мм от края прорезать круглое отверстие для дымохода;
3. В это отверстие вварить отрезок дымовой трубы такой длины, чтобы после окончательной сборки она выступала за верхний габарит печи на 100-120 мм;
4. Днище водяного бака с выступающим дымоходом вставить в основную трубу, и закрепить его несколькими точками сварки на 100-120 мм выше емкости для камней таким образом, чтобы дымовая труба была расположена сбоку от этого самого «совка»;

После сварки, конструкция должна иметь примерно такой вид.

1. Убедившись в правильности установки, надо наложить герметичный сварной шов по всему периметру днища водяного бака, а в его нижней части просверлить отверстие, в которое нужно вварить отрезок водопроводной трубы, и навернуть на нее шаровый кран для забора горячей воды;
2. Для удобства использования, верхнюю крышку водяного бака я рекомендую сделать из двух частей, одна из которых будет приварена наглухо, а вторая будет крепиться на шарнирных петлях. Для этого из металлического листа нужно вырезать две полуокружности, и в одной из них просверлить отверстие для дымовой трубы. Полукруг с отверстием глухо приварить к верхнему торцу бака, а вторую полуокружность закрепить к нему на шарнирных петлях в виде открывающейся крышки;
3. В завершение, почти готовую печь следует установить вертикально на ровное основание, и приварить к корпусу гаражные петли, к которым нужно закрепить дверцы топливника и поддувала, предварительно установив на них ручки и запорные механизмы. После этого нужно заполнить бак водой, чтобы проверить на предмет протечки, и провести огневые испытания печи на открытом воздухе.

Внешний вид готовой вертикальной печи.

Для того чтобы не получить ожоги горячим паром при поддавании воды на раскаленные камни, наружную дверцу емкости для камней я советую располагать таким образом, чтобы при рабочем положении печи она была направлена в сторону глухого угла парной, подальше от скамеек и людских полков.

Установка и эксплуатация металлических печей

Использование металлической печи в собственной бане связано с определенными рисками получения ожогов и возникновения пожара, поэтому для безопасного принятия банных процедур существует несложная инструкция, в которой описаны основные правила монтажа и эксплуатации подобных отопительных приборов.

1. Несмотря на то, что металлические печи имеют относительно небольшой вес, их необходимо устанавливать на собственный фундамент высотой не менее 200 мм над уровнем чистового пола. Его можно изготовить из монолитного железобетона, полнотелых бетонных блоков, или кирпичной кладки на цементно-песчаном растворе;

Схема правильной установки банной печи.

1. Перед дверцами топливника и поддувала, на полу должен быть уложен металлический лист размером не менее 500х700 мм, а сами дверцы должны открываться в сторону входной двери в парную или предбанник;
2. Минимальное расстояние от дымохода или других металлических горячих поверхностей печи до деревянной стены или внутренней облицовки парной, должно быть не менее 1 метра;
3. Перед растопкой бани я советую обязательно проследить, чтобы бак для нагрева воды был заполнен, и категорически не рекомендую заливать воду в сухой бак при горящей печи, иначе в нем возникнет паровой удар, который может привести к сильным ожогам.

Защитная стенка из кирпича с небольшими зазорами для уменьшения инфракрасного излучения разогретого металла.

Чтобы снизить вероятность образования коррозионно-активного конденсата внутри дымохода, я советую утеплить наружные стенки стальной дымовой трубы толстым слоем (80-120 мм) минеральной или базальтовой ваты, а лучше всего использовать готовый утепленный дымоход из нержавеющей сэндвич трубы.

Заключение

Самодельные банные печи из трубы обладают еще одной не очень приятной особенностью. Дело в том, что раскаленные металлические поверхности имеют свойство передавать жесткое инфракрасное излучение, которое человек может ощущать как сильный неприятный жар, при этом, на самом деле, такой жар не способствует эффективному и равномерному прогреву помещения парной.

Для того чтобы избежать этого неприятного явления, нужно обложить стальную печь невысокой перфорированной стенкой из огнеупорных кирпичей, укладывая их на расстоянии 100-150 мм от печки, с небольшими зазорами между ними.

the-master.ru

Вертикальная печь для бани из трубы своими руками: инструкция, советы, фото

Это вид печи очень простой в изготовлении, чем любые другие. У нее есть внешне сходство с буржуйкой. Материалом для создания вертикальной печи для бани из трубы своими руками являются обычные стальные трубы определенного диаметра с толстыми стенками. Состоит печь из отделения для топки, отсека для закладывания камней и специального бака для нагрева воды.

Что нужно для сборки печи?

Сталь, из которой изготовлена труба, не должна быть легированная и высокоуглеродистая. Такой материал негативно сказывается на сварочных швах. После их проварки и последующего остывания могут появится трещины, что приведет к деформации печи. Самый подходящий вариант марки стали — это Ст10 и Ст20.

Нужно определить точные размеры вертикальной печки для бани из трубы своими руками, исходя из размеров самого помещения. Идеальные габариты трубы для бани:

• диаметр — 50-55 см;
• толщина — 0,8-1,2 см.

Нужный материал:

1. стальная труба, диаметром 50-65 см, длиной 120-150 см и толщиной стенок 0,8-1,6 см, для водяного бака и топки;
2. другая, диаметром 35 см с толщиной стенок 0,5-0,8 см для закладывания камней;
3. еще одна, диаметром 12-15 см и толщиной стенки 0,2-0,4 см, для дымохода;
4. порезанная арматура из низкоуглеродистой стали для колосников, диаметром 1,2-2,0 см и длиной 50 см;
5. шнур асбестовый — понадобится для уплотнения дверок;
6. металлический лист для дверок, толщиной 0,4 cм;
7. ручки на дверцы;

Необходимые инструменты:

• электросварочный аппарат;
• слесарные инструменты;
• дрель и болгарка.

Почему актуально изготавливать вертикальную банную печь своими руками из трубы 530 мм со стенкой, толщиной в 0,6 см? Труба данного диаметра прошла испытание гидроопрессовкой. Это поможет создать печь без дырок и прогаров.

к содержанию ↑

Схема и чертеж

Перед началом работы нужно создать чертеж и изучить схему конструкции печи. Он поможет избежать ошибок в сборке. Для его составления понадобятся необходимые навыки в геометрии.

На схеме показаны основные части печки:

Пример чертежей вертикальной печи для бани:

1.
2.
3.

Здесь являются важными длина и ширина топки. Важна ее высота, на которой будет присутствовать люк для нагрузки горючего и окно, которое ведет к каменке.

к содержанию ↑

Инструкция по сборке

Всю сборку нужно проводить в соответствии чертежами, чтобы не возникло сложностей и ошибок. Это конструкция может вызвать небольшие трудности во время сборки, так как в отсеке для топки будет находиться отдел для закладывания камня.

1. Дно трубы заваривается заготовкой ли листового металла.
2. На расстоянии 1-2 см от низа выполняется вырезка окошко прямоугольной формы 24×8 для поддувала. Это даст доступ кислороду в отсек сгорания горючего и где извлекается зола.
3. На расстоянии 15-20 см от верней части поддувала вырезается другое отверстие для закладывания горючего. Его размер составит 20-24 см. Применяются специальные тонкие диски.
4. Сверху топки присутствует камера, в которую укладываются камни. Вырезается круглое отверстие на расстоянии 12-18 см от верха топочного отсека. Примечание: круглое отверстие должно быть 35 см в диаметре, смещение по окружности трубы составит 90⁰.
5. Другая, диаметром 35 см отрезается по длине, которая равна внешнему диаметру большей трубы. Верхний сегмент срезается на ¾ в виде «лопатки», до границы переднего края.
6. К заднему торцу варится глухая стенка, а внизу к переднему заглушка с дверцей. Через нее будут закладываться камни и заливаться вода для создания пара.
7. Вырезанная «лопатка» вставляется в отверстие главной трубы. Ее наружный выступ должен быть 2-3 см. Внутри по всему периметру должен остаться промежуток, который полностью заваривается. Для усиления устойчивости конструкции к корпусу привариваются прутки.
8. На основе диаметра главной трубы производится вырезание из листовой стали куска округлой формы. Чтобы зафиксировать колосники, в вырезанном круглом куске стали прорезаются отверстия прямоугольной формы;
9. Топливник вваривается в главную трубу, параллельно полу, на 2 см выше верхнего края отверстия поддувала.
10. Основание поддувала прорезается из металла, исходя из внешнего диаметра главной трубы. Под каменку привариваются ножки для ее удержания. После приварить к низу.
11. Главная труба является стенкой для бака для нагревания воды.
12. В вырезанном дне бака проделывается отсек для дымохода от края на 3-5 см.
13. В отверстие заваривается кусок трубы для дымохода, выступающий на расстояние 10-12 см.
14. Дно бака устанавливается на главную трубу. После приваривается на 10-12 см выше отсека для камней. Дымовая труба должна находиться сбоку от «лопатки».
15. Днище бака полностью обваривается. Внизу сверлится отверстие для подвода водяной трубы.
16. Для изготовления двойной крышки бака вырезаются 2 полукруглые части. Одна полностью приваривается, а другая служит для открывания бака и крепится на петли.
17. В итоге должна получиться вот такая печь:

к содержанию ↑

Видео-инструкция по сборке улучшенной версии

Видео-инструкция по сборке вертикальной печи для бани из трубы (модифицированный вариант):

И еще один способ:

к содержанию ↑

Обустройство дымохода

Дымоход является важной составляющей для выведения продуктов сгорания.

Они бывают трех видов:

1. Керамические. Дымоход из керамики имеет самый длинный срок годности. Максимально устойчивый к высоким температурам.
2. Кирпичные. Кирпичный дымоход из-за шершавой поверхности быстро накапливает сажу и замедляет тягу воздуха.
3. Стальные. Стальной дымоход, наиболее подходящий именно для бани в связи с доступной ценой. Так же из-за быстрого нагрева металла ставят бак, после используют для процедур. Дымоход из нержавеющей стали является самым актуальным. Данный материал не боится воды, высоких температур, мало подвержен коррозии, легкий, прочный и дешевый.

Процесс сборки:

• Перед установкой нужно обозначить место для проделки отверстия.
• На трубу устанавливается кожух из оцинкованной стали, после надеваются кольца, которые фиксируются на потолке. Нижняя труба крепится саморезами. Хомуты надежно фиксируют дымоход.
• Вторая часть устанавливается на крыше. Отверстия между крышей и дымоходом заполняются керамзитом глиной или асбестом.

к содержанию ↑

Преимущества и недостатки

Существенное преимущество вертикальной печи над горизонтальной — это компактность, которая позволяет занимать минимальную площадь в бане. Подходит для малых помещений.

К другим преимуществам относятся:

• экономия денежных вложений;
• металл, как надежный материал имеет отличную механическую прочность, выдерживает скачки температуры, которые не влияют на данное свойство;
• достаточно толстые стенки материала обеспечивают высокую теплоотдачу. После полного прогорания горючего происходит дальнейшее удержание тепла;
• округлый разрез трубы дает мощное распространение тепла и образованию необходимой тяги;
• быстрый прогрев помещения менее чем за 1 час;
• металлическая печь прослужит более 10 лет, если мастерски подойти к ее изготовлению;
• цилиндрическая форма трубы избавит от лишних прямых углов и длинных сварных швов. Главная причина появления коррозии и отверстий, через которые пойдет утечка угарного газа — это именно сварные швы.

Главный и распространенный недостаток металлической конструкции — это подверженнее коррозии.

к содержанию ↑

Важные советы

• Чтобы тепло не покидало емкость печи, на край дымохода устанавливается открывающаяся задвижка.
• Причиной возгорания может послужить огромное накопление сажи. Для этого в трубе высверливаются два отверстия. В них вставляются стальные трубки с поворотом в сторону трубы. Это мешает появлению копоти. Горючее будет полностью прогорать, а накопление сажи будет минимальное.
• После завершения изготовления конструкции, ее нужно проверить на наличие дырок, зазоров и трещин.
• Вокруг печи не должно быть ни каких предметов, которые подвержены возгоранию: синтетика, дерево и ткань.
• Все обрезные края труб и металлических листов необходимо зачистить от острых краев, во избежание порезов. Если нет опыта правильной установки дымохода, то лучше обратиться к специалистам.
• Установку данной печи следует делать на готовый бетонный фундамент, высота его 250-300 мм. На него накладывается кирпичная кладка с глиняным раствором в один или два ряда. Кирпичный экран защитит стены от перегрева.

к содержанию ↑

Пробная топка

1. Перед использованием печи нужно провести пробную топку, которая испытает всею конструкцию на герметичность сварных швов.
2. Открывается заслонку и поддувало. После делается небольшая закладка из дров и поджигание. Закрывается дверь и делается подача кислорода в верхний отсек.
3. Прослеживается полной прогревание, присутствие тяги и проверка герметичности швов.

Вот так дешево и практично изготавливается данная печь для бани. Позволить себе такую простую роскошь может каждый человек.

pechnoy.guru

варианты, конструкция, чертежи и изготовление своими руками

Удовольствие от приема банных процедур будет напрямую зависеть от правильности обустройства печки. Металлические каменки, выполненные из труб, отличаются простотой конструкции, надежностью и долговечностью. При использовании соответствующих материалов изготовить своими руками металлическую печь для бани из трубы не составит особого труда.

Сделав печь своими руками, вы придадите бане уникальность

Правильный выбор проекта

Рано или поздно каждый дачник и владелец частного дома задумывается о строительстве на приусадебном участке небольшой деревянной или кирпичной баньки. Настоящим сердцем такой бани будет являться печь-каменка, отвечающая за нагрев парилки. Можно приобрести уже готовые отопители, выполненные в горизонтальном или вертикальном исполнении. Банная печь, выполненная своими руками из прочной металлической трубы, обойдется дешевле покупной, при этом по своим эксплуатационным характеристикам самодельные установки не уступают дорогостоящим покупным вариантам.

Четкий план действий поможет выполнить работу намного быстрее

Печь для бани из трубы своими руками — это функциональные установки, которые не отличаются дизайнерскими изысками. Они полностью выполняют свое предназначение, при правильном выборе топки и всей конструкции каменки смогут в максимально короткий срок протапливать помещение парилки объемом в 20 м² и более. Необходимо лишь подобрать чертежи печи для бани из трубы 530 миллиметров и в последующем изготовить каменку по имеющимся размерам.

На сегодняшний день наибольшее распространение получили два типа самодельных банных печей:

1. Вертикальные .
2. Горизонтальные.

Каждая из таких конструкций как обладает определенными преимуществами, так и имеет отрицательные стороны. Выбор конечного проекта и схемы исполнения каменки зависит от планировки, размеров парной и предпочтений домовладельца.

Вертикальные печки схожи по своей конструкции с буржуйкой, отличие состоит в наличии над топочным отделением дополнительной емкости, предназначенной для закладки камней. Вертикальные банные печи отличаются компактными габаритами, поэтому станут отличным вариантом для небольшой по своей площади бани и парилки. Недостатком такой конструкции является расположение поддувала и дверцы топки в парном отделении.

Такую вертикальную печь легко сделать своими руками

Горизонтальные печи могут иметь в зависимости от своей конструкции отделения для камней и специальную емкость для нагрева воды. Поддувало и дверцы располагаются в торце металлической трубы, что дает возможность при изготовлении каменки вывести их за пределы парилки. Самодельная горизонтальная печь для бани из трубы отличается большими размерами, соответственно располагать ее можно лишь в парилках и банях площадью более 20 м². Такие установки отличаются большей эффективностью, что объясняется конвекцией разогретого воздуха и конструкцией горизонтальной топки.

Подробная инструкция изготовления печи для бани:

Преимущества и недостатки

Толстостенные металлические трубы из нержавеющей стали являются едва ли не лучшим материалом для самодельного изготовления печей для бань. Каменка из правильно подобранной трубы прослужит в течение многих лет, обеспечивая быстрый нагрев помещения.

Такая печь сможет прослужить более 10 лет

К преимуществам печки из трубы своими руками можно отнести следующие:

1. Механическая прочность.
2. Отличная жаростойкость.
3. Высокая коррозийная устойчивость.
4. Долговечность.
5. Устойчивость к перепадам температуры.

Вертикальные и горизонтальные каменки будут иметь внутреннее круглое сечение, что обеспечивает эффективное распределение тепла, гарантируя максимально возможную эффективность сгорания топлива, а также качественную естественную тягу.

Для изготовления самодельных дровяных и газовых печей используют трубы с толщиной стенок не менее 8 миллиметров. Такой агрегат будет отличаться хорошей теплоемкостью, сможет сохранять жар в течение длительного времени, не разрушается под воздействием температурной и водяной коррозии.

Как сделать печь для бани из металлолома:

Самостоятельное изготовление печки из трубы

В сети интернет можно найти многочисленные проекты выполнения печей-каменок для бани из толстостенной металлической трубы. Можно подобрать такие каменки для парилок и бань различной площади, а при наличии минимального опыта работы со сваркой изготовить самодельную конструкцию не составит особого труда.

Необходимые материалы и инструменты

Перед тем как приступать непосредственно к изготовлению печки-каменки, следует позаботиться о наличии всех инструментов, используемого оборудования и материалов. Для работы потребуется ручной или полуавтоматический сварочный аппарат, электрическая дрель, болгарка, различный слесарный инструмент.

Из материалов понадобится следующее:

1. Металлическая толстостенная труба диаметром 500 миллиметров, длиной полтора метра и толщиной от 8 миллиметров.
2. Стальная труба для отделения с камнями толщиной 8 миллиметров и диаметром 350 миллиметров.
3. Труба для дымохода высотой 1,5 метра и толщиной стенок 4 миллиметра.
4. Металлические листы с толщиной 8 миллиметров, размерами 600×800 миллиметров.
5. Навесные металлические гаражные петли.
6. Отрезок водопроводной трубы.
7. Металлическая арматура или отрезки прута.

Как сделать печь для бани из трубы:

Предпочтительно использовать нержавеющую сталь вместо черного проката. Такая печь в баню из трубы 500 миллиметров будет отличаться максимально возможной долговечностью, она не боится существенного перепада температуры и прослужит не один десяток лет.

Пошаговая инструкция

Конструкция вертикальной банной печи может несколько отличаться, однако работа по выполнению каменки будет идентична. Потребуется по имеющимся размерам вырезать корпус печки, сварить металлическую каменку, поддувало, топочное отделение и установить дымоход. При наличии соответствующего опыта работы со сваркой справиться с изготовление печки можно буквально за 3-4 часа.

Этапы работы:

1. В толстостенной трубе, которая используется в качестве корпуса печки, вырезают отверстие для поддувала, располагающееся на высоте 40 миллиметров от нижнего конца трубы. Работать проще всего болгаркой или использовать сварочный резак. Размер поддувала составляет 240×80 миллиметров.
2. На одной оси с поддувалом выше его верхнего края приблизительно на 200 миллиметров вырезают отверстие для топки. Размер топочного отделения в проекции составляет 240×200 миллиметров.
3. На 15-20 сантиметров выше топки располагают емкость для загрузки камней. Диаметр каменки будет составлять около 350 миллиметров, что будет достаточно для размещения внутри необходимого количества крупных камней.
4. К заднему торцу каменки приваривают глухую стенку, а спереди крепят заглушку с открывающейся полукруглой дверцей. Металлическая дверца потребуется для закладки камней и поливания воды на раскаленные камни во время приема банных процедур.
5. Выполняют топливник, для чего вырезают диск, который по своему диаметру равен размеру используемой трубы. В центре диска топливника вырезают прямоугольное отверстие для установки чугунных колосников.
6. Водогрейный бак может выполняться из листовой стали с боковыми стенками от основной трубы банной печи. Днище бака служит верхним сводом у топливника.
7. Бак выполняют из листовой стали толщиной 5-8 миллиметров. В верхней части бака прорезают отверстие, равное диаметру трубы для дымохода.
8. В полученное отверстие вваривают отрезок дымоходной трубы, который должен выступать за верхние габариты каменки на 100 миллиметров.
9. Днище водяного бака с вваренным дымоходом устанавливают в основную трубу, после чего приваривают в нескольких точках крепления.
10. Для удобства использования печки верхнюю крышку бака можно выполнить из двух частей. Одна часть приваривается наглухо, а вторая крепится на металлических шарнирных петлях.
11. Готовую горизонтальную печь устанавливают на ровное основание. К корпусу приваривают гаражные петли, на которые крепится дверца для поддувала и топливника. Проверяется герметичность выполненного водогрейного бака.

В этом видео вы узнаете подробнее, как сделать долговечную печь для бани:

Всё, что останется сделать, это провести на открытом воздухе огневые испытания и установить печку на постоянное место в парилку. Если печка устанавливается в непосредственной близости от деревянных стен, проводят их дополнительную противопожарную обработку или отделывают поверхности специальными защитными материалами.

Изготовление печки для бани из трубы не представляет особой сложности. Необходимо лишь подобрать качественный проект и в последующем выполнять всю работу по имеющимся размерам и чертежам.

Наибольшей популярностью сегодня пользуются вертикальные каменки, которые сочетают компактные размеры, эффективность и простоту выполнения. Такой вариант печки станет отличным решением для небольшой по площади парилки в деревянной бане.

Как сделать хорошую печь для бани:

kaminguru.com

Печь для бани из трубы: как сделать своими руками

Баня – это не только помещение. Большое значение имеет печь. От того, насколько удачно она подобрана, зависит  качество пара, время, которое потребуется на прогрев помещения, количество  необходимого для этого топлива и, в конечном итоге, то удовольствие, которое вы получите, посещая баню.

Любителями бани эксплуатируется большое количество самодельных  печей, которые, при наличии небольшого строительного опыта, можно изготовить своими руками. Самый простой и дешевый вариант – сделать печь для бани из трубы. К тому же он требует минимума навыков. Необходимо только уметь пользоваться сварочным аппаратом. Если это не ваш «конек», необходимо обращаться к специалисту. В этом случае необходимо все хорошенько подсчитать, так как есть вероятность, что стоимость материала + стоимость работы, превысят цену готовой печи.

[toc]

Горизонтальная печь из трубы

Если вы планируете изготовить печь для горизонтальной установки, то имеет смысл ознакомиться с чертежами и схемами печей «Жара», в основе которых лежит труба с толщиной стенки от 8 до 10 мм.



Чертежи и схемы печей



Не исключено, что после определенных подсчетов вы решите купить готовую печь. Некоторые модели готовых банных печей стоят не так уж и дорого.

Вертикальная печь из трубы

Для примера возьмем вариант вертикально устанавливаемой печи из трубы, который мы нашли в Интернете.

Необходимые материалы:

Нужно найти  кусок трубы длиной около 150 см,  диаметром не менее 50 сантиметров и толщиной стенок не менее 8-10 мм. Для организации каменки нужна труба меньшего диаметра – 30-35 см, толщиной стенок не меньше 5-7 мм или некоторое количество арматуры. Из других расходных материалов понадобится врезной кран, три комплекта стальных петель, металлические листы толщиной 8 мм, колосники или стальная арматура для их изготовления.

Процесс изготовления

Трубу разрезают на два куска: 60 и 90 сантиметров (или изначально ищите два подходящих отрезка). Меньшая часть послужит емкостью для воды, из большей сделаем топку. Если есть возможность, в качестве бака для воды лучше использовать емкость из нержавейки: стальные емкости подвержены коррозии.

Печь из металлической трубы

1. В большем отрезке трубы в нижней части делают поддувало: вырезают прямоугольное отверстие 20×7см. Из вырезанного участка делают дверцу, приварив один комплект петель,  ручку и защелку.
2. Из листового металла вырезают круг, по диаметру равный диаметру трубы. Он будет служить днищем. Приваривают его в самом низу трубы. Можно при желании сделать ножки, которые будут приподнимать печь над уровнем пола, но делать их нужно мощными: они должны выдерживать вес «оснащенной» печи (вес металла+топливо+вода+камни+дымоход).  Легче, наверное, приварить днище не в самом низу, а выше на 2-3 сантиметра, а из оставшегося ранта вырезать ножки.
3. Из стальной пластины  толщиной не менее 15 мм готовят колосники: вырезают круг соответствующего диаметра, в котором проделывают  колосниковые отверстия. Можно также приварить готовый колосник к вырезанному основанию или  сделать его из прутов арматуры, уложенных с определенным промежутком. Основная задача: получить плоскую поверхность, на которой будут располагаться горящие дрова. Через отверстия зола, пепел и угли будут просыпаться вниз, а из поддувала будет поступать воздух, необходимый для поддержания огня.
4. Готовые колосники привариваются выше отверстия поддувала.
5. Приступаем к организации топки. Вырезаем окошко 25×30см над колосниками для укладки дров.  Располагать его слишком низко не нужно. Должна получиться поточная камера, в которой будут гореть дрова. Из вырезанного куска трубы делаем дверцу: привариваем петли, делаем ручку и защелку или крючок.
6. Теперь приступаем к оборудованию каменки. Сделать это можно  двумя способами:
   • Из куска трубы диаметром 30-35 см делаете подобие совка (срезаете часть трубы), укрепляете его над топкой перпендикулярно основной трубе. Одну часть привариваете наглухо, другую оставляете открытой (к ней затем привариваете дверцу). В этот совок, висящий над огнем, через проделанное в основной трубе отверстие будете закладывать камни.
   • Из прутьев арматуры сооружаете некое подобие колосника, которое крепите над топочной камерой. Этот вариант проще в исполнении, да и прогреваться камни будут быстрее.

Вне зависимости от того, какой вариант вы выбрали, от каменки до верхнего края основной трубы должно быть не менее 10 см (лучше немного больше). Так что тщательно рассчитайте все расстояния.

1. Следующий шаг – изготовление бака для нагрева воды. К отрезку трубы длиной 60см привариваем дно. Его делаем из стального листа толщиной 8 мм. В днище нужно будет проделать отверстие, к которому приварить трубу для отвода дыма из топочного отсека. Продукты горения, проходя по трубе, нагревают ее, а она отдает тепло воде. В нижней части бака для воды устанавливают кран, чтобы можно было набирать нагретую воду. Швы должны быть герметичными, иначе на огонь будет попадать вода из бака. В худшем варианте это может привести к отравлению угарным газом. Так что тщательно проверяйте качество сварки.
2. Теперь обе части (топочная и бак для воды) свариваются вместе. В месте соединения можно установить стальную муфту, которая будет дополнительным креплением для бака.

Вот и все, сама печь из металлической трубы готова. Остались некоторые нюансы. Верх бака для воды можно оставить открытым, а можно сделать крышку.  Удобнее, если она будет состоять из двух частей: одна будет намертво приварена, а вторая открываться/закрываться приваренная на петлях.

Для обеспечения пожарной безопасности, дымоходную трубу, проходящую через потолок и крышу, обкладывают кирпичом. Для этого к дымоходной трубе выше края бака сантиметров на 35-40 приваривают квадратную пластину, которая и служит основанием для кладки.

bannyi-den.ru

чертежи, видео инструкция, изготовление своими руками

Практически каждый владелец загородного дома или дачи мечтает иметь на своем участке парную банку. В результате одни заказывают возведение небольшого сооружения строительным бригадам, а другие занимаются этим самостоятельно. Но построить и сделать отделку бани – это только полдела. Главное, для хорошей парной нужна печь-каменка. И не обязательно тратить деньги на ее покупку.

Ознакомившись с видео инструкцией и несложными чертежами сделать хорошую печь можно своими руками. Понадобятся для этого самые простые материалы, основным из которых будет труба 530.

Выбор проекта для печи в баню

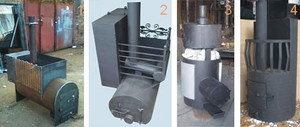

Самодельные каменки дизайнерскими изысками и стильным внешним видом не отличаются, но помещение парной объемом до 20 куб. метров отапливают качественно и быстро. По своей конструкции печи из трубы разделяются на два вида:

1. Вертикальная банная печь их трубы 530. Конструкция похожа на обычную буржуйку, но, кроме отделения для топки, имеет еще водяной бак для нагрева воды и емкость для закладки камней. Это довольно компактная модель, которая занимает немного места, поэтому подойдет для небольших парных. В то же время главным ее недостатком является то, что поддувала и дверцы топки находятся в парной, а также она обладает меньшей тепловой эффективностью.
2. Горизонтальная каменка. Конструкция также включает в себя бак для воды и емкость для камней, но при этом дверцы топки и поддувала можно вывести в соседнее помещение или на улицу. Горизонтальная печь из трубы занимает больше места, однако, благодаря большей длине топки и ее низкому расположению увеличивается площадь нагрева камней и улучшается теплообмен воздуха в парилке.

Выбор самодельной печи зависит от планировки и размеров парной, и от индивидуальных предпочтений владельца бани.

Особенности самодельной печи из трубы

Конструкция каменки включает в себя следующие элементы:

• топку;
• предназначенную для камней емкость, которая может быть расположена как внутри, так и снаружи корпуса;
• дымоходную трубу;
• камеру для сбора золы;
• водонагревательный бак, который может быть частью корпуса или располагаться над камерой с камнями.

Камеры между собой отделяются решетками-колосниками.

Достоинства

Печи для бани из трубы являются не единственным вариантом, который можно выполнить своими руками. Но они имеют ряд неоспоримых достоинств:

1. Большая толщина стенок имеет отличную теплоемкость, что позволяет сохранять тепло в парной даже после сгорания топлива.
2. Металл, из которого изготовлены трубы, обладает механической прочностью и выдерживает значительные перепады температур.
3. За счет круглого сечения трубы топочное отделение конструкции получается куполообразной или цилиндрической формы. Это способствует максимально эффективному распределению тепла и созданию естественной тяги.
4. С помощью выполненной из трубы самодельной каменки, помещение прогреется за 40–60 минут.
5. Конструкция из металла, в отличие от кирпичной печи, не нуждается в возведении фундамента.
6. Под воздействием температурной и водной коррозии толстостенная труба разрушается не так быстро, поэтому выполненная из нее печь при грамотной эксплуатации прослужит не один десяток лет.
7. Собрать металлическую каменку можно самостоятельно. Для этого нужно только иметь небольшие навыки обращения со сварочным аппаратом и инструментами по металлу.

Больших затрат закупка материалов для изготовления самодельной печи не требует. А если в хозяйстве найдется подходящий кусок трубы, банная каменка обойдется практически бесплатно.

Подготовка материалов и инструментов

Перед изготовлением печи для бани из трубы нужно изучить видео инструкцию и чертежи, а также подготовить рабочее место. Это может быть крытый навес на улице, домашняя мастерская или гараж.

Для работ понадобится:

1. Металлическая труба с толстыми стенами длиной в 1,2–1,5 метра и диаметром от 500 до 650 мм. В конструкции она будет выполнять роль топки и водяного бака.
2. Труба из металла для дымохода с толщиной стенок в 2–4 мм и диаметром в 120–150 мм.
3. Стальная труба для оборудования каменки с диаметром в 350 мм. Толщина ее стенок должна быть от 5 до 8 мм.
4. Металлические навесные гаражные петли.
5. Несколько листов из металла с толщиной стенок в 2–4 мм и размерами от 600 до 800 мм.
6. Готовые чугунные колосники или 500 мм металлической арматуры диаметров в 12–18 мм.
7. Водопроводная труба с нарезной резьбой длиною в 50–80 см и диаметром в ½ дюйма. Такого же диаметра водопроводный кран с внутренней резьбой.
8. Ручной или полуавтоматический сварочный аппарат.
9. Набор слесарного инструмента.
10. Электрическая дрель.
11. Болгарка с зачистными и отрезными дисками.

Горизонтальная печь из трубы – видео

Основным отличием горизонтальной каменки является расположение корзинки для закладки камней и бака для воды снаружи топливного отделения. Поддувала и дверцы топливника выносятся за пределы парной.

Этапы работ по изготовлению печи своими руками:

1. Толстостенная труба укладывается набок и чтобы не каталась, закрепляется. В ней, согласно чертежам, нужно сделать разметки. Для этого, отступив от низа 1/3 диаметра, на внутренних стенках проводятся две горизонтальные параллельные линии.
2. Из толстого стального листа вырезается основание топливника. Его ширина должна быть равна расстоянию между проведенными линиями, а длина – длине трубы.
3. Если в наличии есть заводские чугунные колосники, то посередине стального листа вырезается прямоугольное окно. Если готовых колосников нет, то их можно своими руками сделать из толстых арматурных прутков, наварив их на всю длину полученного окна снизу листа из стали.
4. Полученное основание топливника вдоль начерченных линий вставляется в основу конструкции и приваривается к внутренним стенкам трубы.
5. Торцевые стенки выполняются из толстых металлических листов. Их ширина должна получиться на 20 мм больше диаметра трубы, а в нижней части стенок для будущей печи нужно сделать ножки. Задняя стенка оставляется прямоугольной, поскольку к ней будет крепиться бак для воды, а переднюю можно закруглить. Тогда готовая печь для бани будет выглядеть более эстетично.
6. В торцевой передней стенке прорезаются два проема. Один из них (для поддувал) должен находиться на 10–15 мм ниже колосников. Проем для топки вырезается на 30–40 мм выше основания топливника.
7. Вырезанные из металлического листа фрагменты будут использоваться в качестве дверок. Крепят их к приваренным заранее к передней лицевой стенке гаражным петлям. Поддувала и топки перед установкой необходимо оборудовать запорными механизмами и ручками.
8. Относительно основания топки в правильном положении устанавливаются торцевые стенки и по всему периметру с помощью сварочного аппарата на стыке герметично обвариваются с основной трубой.
9. Между дымоходом и выходным отверстием топки можно установить вторичную камеру. В ней раскаленные продукты сгорания и дымовые газы окружающим камням будут передавать тепло, за счет чего повысится эффективность печи для бани. Сделать ее можно из трубы длиной в 350–450 мм и диаметром в 250–350 мм. Элемент разрезается на две равные части и торцы одной половинки завариваются вырезанными в форме полумесяца заглушками из стали.
10. Для дымохода в верхней части купола прорезается круглое отверстие. Оно должно быть немного смещено от центра и иметь диаметр трубы для дымохода. В полученное отверстие вваривается патрубок длиной от 100 до 120 мм.
11. Рядом с задней стенкой на самом верху основной трубы с диаметром от 150 мм прорезается еще одно круглое отверстие. Готовый купол нужно установить и приварить к основной трубе так, чтобы два отверстия относительно друг друга располагались вдоль продольной оси с небольшим смещением.
12. Из тонких арматурных прутков или перфорированного листового металла вокруг вторичной камеры наваривается корзина для камней.
13. К задней стенке полученной печи для бани крепится металлический бак для нагрева воды.

Горизонтальная банная печь готова. Теперь можно приступать к ее огневым испытаниям на улице.

Вертикальная банная печь из трубы 530

Если помещение парной небольшое, то его можно оборудовать вертикальной конструкцией.

Технология изготовления своими руками:

1. Из куска трубы длиной в 1 м выполняется первая часть печи для бани. Для поддувала внизу заготовки вырезается отверстие размерами в 5х20 см.
2. Над дверцей подувала, из металлического листа в виде круга крепится дно топки. В центре диска устанавливается самодельный или купленный в магазине колосник.
3. Отступив от дна заготовки примерно 5 см, вырезается отверстие для топки. Размер ее дверок должен быть в 25х30 см. После этого навариваются петли, и устанавливается створка.
4. Отсекатель выполняется из прямоугольного металлического листа, который по углам приваривается к трубе. Между краями листа и стенками трубы будет проходить воздух, что обеспечит лучший нагрев печи для бани.
5. Над полученной конструкцией, отступив вверх 5–10 см, размещается каменка. Ее низ в виде решетки изготавливается из прутьев. Дверца каменки выполняется так же, как и топочная.
6. Из оставшегося обрезка трубы длиною в 0,5 м изготавливается бак для воды. Дно заготовки заваривается листовым железом в виде диска, в центре которого для дымохода нужно сделать отверстие. Внизу резервуара врезается кран, а сверху устанавливается полукруглая съемная крышка. Располагается бак для воды над каменкой.

Вертикальная печь для бани готова. Теперь ее нужно проверить ее работу и можно устанавливать в парную.

Установка и эксплуатация печей из труб

Эксплуатация металлических печей связана с риском получения ожогов и возникновения пожара. Поэтому при их монтаже необходимо выполнять следующие правила:

1. Устанавливать над уровнем пола на бетонный или кирпичный фундамент высотой от 20 см.
2. Перед дверцами поддувала и топливника расположить металлический лист.
3. Расстояние от деревянных стен бани до горячих поверхностей печи должно быть не менее 1 метра.

Бак для воды должен заполняться перед растопкой бани. В сухой горячий бак воду заливать нельзя, поскольку может возникнуть приводящий к ожогам паровой удар.

Посмотрев видео инструкцию и разобравшись с чертежами можно своими руками сделать печь для бани из трубы. Задача эта окажется действительно несложной. Конструкция получится с высоким КПД и, при правильной установке и эксплуатации, совершенно безопасной. Главное, выполнять все этапы работ строго по инструкции, не нарушая технологии.

bane.guru

Как сварить печь для бани из трубы своими руками

Простую и вместе с тем эффективную печь для бани можно изготовить самостоятельно из обычной металлической трубы диаметром 0,5-0,6 м. Для такой печи нужны минимум времени и материала, при этом она способна обогреть баню объемом до 20 кубометров. Печь для бани из трубы имеет максимально простой дизайн и может быть вертикального или горизонтального исполнения. К достоинствам таких печек можно отнести минимум сварных швов, а значит и повышенную надежность, так как прогорают печи чаще всего именно в местах сварки.

Принцип работы печи для бани

Рекомендуемая толщина стенки – 8 мм и более. Кроме трубы понадобится листовое железо, дымовая труба с диаметром 120-150 мм, обрезки арматуры, а также сварочный аппарат и болгарка.

Вертикальная печь из трубы

Для такой печки понадобятся отрезки трубы длиной 0,9-1 м и 0,5-0,6 м. Технология выполнения вертикальной печи из трубы довольно проста.

1. Готовят опалубку под фундамент. Ширина опалубки равна диаметру трубы плюс 0,5 м. Укладывают арматуру и заливают бетоном. Толщина фундамента должна получиться не менее 20 см. После застывания бетона выкладывают пол кирпичом или тротуарной плиткой.
2. Выравнивают нижний край длинного отрезка трубы – это будет основание печи, и стоять она должна ровно. Вырезают с одной стороны поддувало с размерами 5х20 см. Одновременно поддувало будет играть роль зольника.
3. Над поддувалом крепят с помощью сварки дно топливника. Для этого вырезают из листового металла толщиной не менее 12 мм круг по диаметру трубы, в центре его прорезают отверстие для колосника. Колосник можно купить в магазине или изготовить самостоятельно, наварив на вырезанное отверстие стальной пруток в виде решетки, оставляя зазоры, равные диаметру прутка.
4. Вырезают окно для топки размером 25х30 см, расстояние от дна топки – около 5 см. Приваривают петли и  закрепляют на нем дверцу. Если есть необходимость вынести топку в соседнее помещение, можно также приварить фартук прямоугольной формы вокруг дверцы, отступив от нее 5- 10 см со всех сторон.
5. Над топкой выполняют отсекатель – прямоугольный металлический лист со срезанными углами, за которые лист приваривают к трубе. Между сторонами отсекателя и трубой остаются зазоры, достаточные для прохождения дыма. Таким образом, создается циркуляция потоков дыма вдоль стенок, что способствует их нагреву.
6. На 5-10 см выше отсекателя к стенкам трубы приваривают решетку из металлического прутка диаметром 12-16 мм. Это будет дно каменки. Дверцу каменки располагают так, чтобы ее было удобно открывать со стороны парилки. Дверцу выполняют аналогично топочной.
7. Верх каменки заваривают металлическим листом с отверстием, диаметр которого равен диаметру дымовой трубы. По верхнему краю каменки можно наварить ограничители для бака,  если бак будет съемным.
8. Бак для воды можно сделать из обрезка такой же трубы или из нержавеющей стали. Дно бака в точности должно повторять верх каменки. К дну приваривается труба – она должна проходить через центр бака и выходить за его верхние пределы на 20-30 см. Верх бака оборудуют съемной крышкой в виде полуокружности. В нижней его части врезают кран. Бак устанавливают на печку и приваривают.

Печь для бани из трубы

Горизонтальная печь из трубы

Горизонтальную печь выполняют с внешней каменкой и навесным баком. Горизонтальная печь отличается компактностью, а также увеличенной глубиной топки, позволяющей быстро протопить баню. Дверцу топки можно вынести в предбанник – это создаст дополнительное удобство при растопке бани.

Горизонтальная печь из трубы

Технология изготовления горизонтальной печки

1. Вырезают кусок трубы диаметром 0,5 м и длиной 0,8 м. Выравнивают края.
2. Делают колосниковую площадку: из листа металла толщиной 10-12 мм вырезают прямоугольник с размерами 40х80 см, внутри него вырезают отверстие и приваривают к нему арматуру или пруток, либо устанавливают колосник промышленного производства.
3. Приваривают колосниковую площадку внутрь трубы. При этом устанавливают корпус печи  так, чтобы сварной шов трубы оказался под колосником – поскольку железо прогорает чаще всего в области сварки, с помощью этого приема уменьшается тепловая нагрузка на шов.
4. Выполняют фасад печки из листового металла. Форма фасада  — прямоугольник с закругленной верхней частью, с шириной 60 см и высотой 70 см. В фасаде вырезают два прямоугольных отверстия – для дверцы топочной камеры и для поддувала.
5. Выполняют заднюю часть печки в виде прямоугольника из листового металла с размерами 70х90 мм. Верхняя часть задней стенки будет выполнять функцию ограничителя каменки.
6. Приваривают фасад и заднюю часть печки к корпусу печки. В средней ее части приваривают передний ограничитель каменки, повторяющий  контуры задней стенки сверху и корпуса печки снизу.
7. Вверху корпуса, в задней части вырезают отверстие с размерами 15х15 см. Над ним устанавливают свод печки из листового металла с отверстием для дымовой трубы, причем отверстие должно располагаться ближе к фасаду на 10-15 см – так создается отсечение пламени, выполняются условия для полного дожигания топлива.
8. К своду приваривают дымовую трубу. Свод также будет служить дном каменки. Для увеличения объема каменки поверх ее стенок наваривают решетку из арматуры или прутка высотой 15-20 см.
9. Навешивают дверцы топочной камеры и зольника. Печку обрабатывают шлифовальным кругом для удаления следов окалины, ржавчины. После обработки ее можно покрыть полимерной термостойкой краской и протопить вне помещения бани для запекания краски.
10. Устанавливают печь на основание из бетона или уложенного в один слой кирпича, керамогранита, тротуарной плитки. Дымовую трубу выводят на улицу через крышу с соблюдением всех противопожарных правил: проходки через перекрытия должны выполняться с помощью изоляции из негорючих материалов, а труба, идущая по холодному чердаку, должна быть теплоизолирована, иначе в ней будет образовываться конденсат и вредная для металла угольная кислота.
11. На заднюю часть печки устанавливают бак для воды. Для установки нужно приварить полку, соответствующую размерам нижней части бака. В каменку укладывают камни, при этом соблюдают правило: плоская часть камней должна максимально прилегать к металлическим поверхностям для их лучшего прогрева.



Циркуляция потоков воздуха внутри печи

Уменьшение жесткого инфракрасного излучения

Металлические печи для бани, несмотря на массу достоинств, обладают одним недостатком – они создают слишком жесткое инфракрасное излучение, отчего воздух в бане прогревается неравномерно. Исправить ситуацию поможет кирпичная кладка вокруг печи. Выполняется она вплотную к печи или на расстоянии 5-15 см, обеспечивающем циркуляцию воздуха вдоль стенок печи, и выполняет вдобавок защитную роль – прикосновение к нагретому кирпичу не может вызвать серьезных ожогов, тогда как раскаленная печь очень опасна. В нижних рядах кирпичной кладки делают два-три отверстия для притока холодного воздуха, нагретый же по законам конвекции поднимается наверх. Про то, как обложить металлическую печь читайте у нас на сайте.

Металлическая печь обложенная кирпичем

Этот прием позволяет с минимальными затратами создать в бане легкий пар и атмосферу  настоящей русской баньки. Также советуем почитать, как выбрать камни для бани и как сварить котел в баню своими руками.

Видео — металлическая печь своими руками

stroyvopros.net

Банная печь из трубы 530 своими руками чертежи горизонтальная

Самодельные банные печи из трубы 530: чертежи, видео инструкция

Практически каждый владелец загородного дома или дачи мечтает иметь на своем участке парную банку. В результате одни заказывают возведение небольшого сооружения строительным бригадам, а другие занимаются этим самостоятельно. Но построить и сделать отделку бани – это только полдела. Главное, для хорошей парной нужна печь-каменка. И не обязательно тратить деньги на ее покупку.

Ознакомившись с видео инструкцией и несложными чертежами сделать хорошую печь можно своими руками. Понадобятся для этого самые простые материалы, основным из которых будет труба 530.

Выбор проекта для печи в баню

Самодельные каменки дизайнерскими изысками и стильным внешним видом не отличаются, но помещение парной объемом до 20 куб. метров отапливают качественно и быстро. По своей конструкции печи из трубы разделяются на два вида:

1. Вертикальная банная печь их трубы 530. Конструкция похожа на обычную буржуйку, но, кроме отделения для топки, имеет еще водяной бак для нагрева воды и емкость для закладки камней. Это довольно компактная модель, которая занимает немного места, поэтому подойдет для небольших парных. В то же время главным ее недостатком является то, что поддувала и дверцы топки находятся в парной, а также она обладает меньшей тепловой эффективностью.

2. Горизонтальная каменка. Конструкция также включает в себя бак для воды и емкость для камней, но при этом дверцы топки и поддувала можно вывести в соседнее помещение или на улицу. Горизонтальная печь из трубы занимает больше места, однако, благодаря большей длине топки и ее низкому расположению увеличивается площадь нагрева камней и улучшается теплообмен воздуха в парилке.

Выбор самодельной печи зависит от планировки и размеров парной, и от индивидуальных предпочтений владельца бани.

Особенности самодельной печи из трубы

Конструкция каменки включает в себя следующие элементы:

• топку;
• предназначенную для камней емкость, которая может быть расположена как внутри, так и снаружи корпуса;
• дымоходную трубу;
• камеру для сбора золы;
• водонагревательный бак, который может быть частью корпуса или располагаться над камерой с камнями.

Камеры между собой отделяются решетками-колосниками.

Достоинства

Печи для бани из трубы являются не единственным вариантом, который можно выполнить своими руками. Но они имеют ряд неоспоримых достоинств:

1. Большая толщина

   стенок имеет отличную теплоемкость, что позволяет сохранять тепло в парной даже после сгорания топлива.
2. Металл, из которого изготовлены трубы, обладает механической прочностью и выдерживает значительные перепады температур.
3. За счет круглого сечения трубы топочное отделение конструкции получается куполообразной или цилиндрической формы. Это способствует максимально эффективному распределению тепла и созданию естественной тяги.
4. С помощью выполненной из трубы самодельной каменки, помещение прогреется за 40–60 минут.
5. Конструкция из металла, в отличие от кирпичной печи, не нуждается в возведении фундамента.
6. Под воздействием температурной и водной коррозии толстостенная труба разрушается не так быстро, поэтому выполненная из нее печь при грамотной эксплуатации прослужит не один десяток лет.
7. Собрать металлическую каменку можно самостоятельно. Для этого нужно только иметь небольшие навыки обращения со сварочным аппаратом и инструментами по металлу.

Больших затрат закупка материалов для изготовления самодельной печи не требует. А если в хозяйстве найдется подходящий кусок трубы, банная каменка обойдется практически бесплатно.

Подготовка материалов и инструментов

Перед изготовлением печи для бани из трубы нужно изучить видео инструкцию и чертежи, а также подготовить рабочее место. Это может быть крытый навес на улице, домашняя мастерская или гараж.

Для работ понадобится:

1. Металлическая труба с толстыми стенами длиной в 1,2–1,5 метра и диаметром от 500 до 650 мм. В конструкции она будет выполнять роль топки и водяного бака.
2. Труба из металла для дымохода с толщиной стенок в 2–4 мм и диаметром в 120–150 мм.
3. Стальная труба для оборудования каменки с диаметром в 350 мм. Толщина ее стенок должна быть от 5 до 8 мм.
4. Металлические навесные гаражные петли.

5. Несколько листов из металла с толщиной стенок в 2–4 мм и размерами от 600 до 800 мм.

6. Готовые чугунные колосники или 500 мм металлической арматуры диаметров в 12–18 мм.
7. Водопроводная труба с нарезной резьбой длиною в 50–80 см и диаметром в ? дюйма. Такого же диаметра водопроводный кран с внутренней резьбой.
8. Ручной или полуавтоматический сварочный аппарат.
9. Набор слесарного инструмента.
10. Электрическая дрель.
11. Болгарка с зачистными и отрезными дисками.

Горизонтальная печь из трубы – видео

Основным отличием горизонтальной каменки является расположение корзинки для закладки камней и бака для воды снаружи топливного отделения. Поддувала и дверцы топливника выносятся за пределы парной.

Этапы работ по изготовлению печи своими руками:

1. Толстостенная труба укладывается набок и чтобы не каталась, закрепляется. В ней, согласно чертежам, нужно сделать разметки. Для этого, отступив от низа 1/3 диаметра, на внутренних стенках проводятся две горизонтальные параллельные линии.
2. Из толстого стального листа вырезается основание топливника. Его ширина должна быть равна расстоянию между проведенными линиями, а длина – длине трубы.
3. Если в наличии есть заводские чугунные колосники, то посередине стального листа вырезается прямоугольное окно. Если готовых колосников нет, то их можно своими руками сделать из толстых арматурных прутков, наварив их на всю длину полученного окна снизу листа из стали.
4. Полученное основание топливника вдоль начерченных линий вставляется в основу конструкции и приваривается к внутренним стенкам трубы.
5. Торцевые стенки выполняются из толстых металлических листов. Их ширина должна получиться на 20 мм больше диаметра трубы, а в нижней части стенок для будущей печи нужно сделать ножки. Задняя стенка оставляется прямоугольной, поскольку к ней будет крепиться бак для воды, а переднюю можно закруглить. Тогда готовая печь для бани будет выглядеть более эстетично.
6. В торцевой передней стенке прорезаются два проема. Один из них (для поддувал) должен находиться на 10–15 мм ниже колосников. Проем для топки вырезается на 30–40 мм выше основания топливника.
7. Вырезанные из металлического листа фрагменты будут использоваться в качестве дверок. Крепят их к приваренным заранее к передней лицевой стенке гаражным петлям. Поддувала и топки перед установкой необходимо оборудовать запорными механизмами и ручками.

8. Относительно основания топки в правильном положении устанавливаются торцевые стенки и по всему периметру с помощью сварочного аппарата на стыке герметично обвариваются с основной трубой.

9. Между дымоходом и выходным отверстием топки можно установить вторичную камеру. В ней раскаленные продукты сгорания и дымовые газы окружающим камням будут передавать тепло, за счет чего повысится эффективность печи для бани. Сделать ее можно из трубы длиной в 350–450 мм и диаметром в 250–350 мм. Элемент разрезается на две равные части и торцы одной половинки завариваются вырезанными в форме полумесяца заглушками из стали.
10. Для дымохода в верхней части купола прорезается круглое отверстие. Оно должно быть немного смещено от центра и иметь диаметр трубы для дымохода. В полученное отверстие вваривается патрубок длиной от 100 до 120 мм.
11. Рядом с задней стенкой на самом верху основной трубы с диаметром от 150 мм прорезается еще одно круглое отверстие. Готовый купол нужно установить и приварить к основной трубе так, чтобы два отверстия относительно друг друга располагались вдоль продольной оси с небольшим смещением.
12. Из тонких арматурных прутков или перфорированного листового металла вокруг вторичной камеры наваривается корзина для камней.
13. К задней стенке полученной печи для бани крепится металлический бак для нагрева воды.

Горизонтальная банная печь готова. Теперь можно приступать к ее огневым испытаниям на улице.

Вертикальная банная печь из трубы 530

Если помещение парной небольшое, то его можно оборудовать вертикальной конструкцией.

Технология изготовления своими руками:

1. Из куска трубы длиной в 1 м выполняется первая часть печи для бани. Для поддувала внизу заготовки вырезается отверстие размерами в 5х20 см.
2. Над дверцей подувала, из металлического листа в виде круга крепится дно топки. В центре диска устанавливается самодельный или купленный в магазине колосник.
3. Отступив от дна заготовки примерно 5 см, вырезается отверстие для топки. Размер ее дверок должен быть в 25х30 см. После этого навариваются петли, и устанавливается створка.

4. Отсекатель выполняется из прямоугольного металлического листа, который по углам приваривается к трубе. Между краями листа и стенками трубы будет проходить воздух, что обеспечит лучший нагрев печи для бани.

5. Над полученной конструкцией, отступив вверх 5–10 см, размещается каменка. Ее низ в виде решетки изготавливается из прутьев. Дверца каменки выполняется так же, как и топочная.
6. Из оставшегося обрезка трубы длиною в 0,5 м изготавливается бак для воды. Дно заготовки заваривается листовым железом в виде диска, в центре которого для дымохода нужно сделать отверстие. Внизу резервуара врезается кран, а сверху устанавливается полукруглая съемная крышка. Располагается бак для воды над каменкой.

Вертикальная печь для бани готова. Теперь ее нужно проверить ее работу и можно устанавливать в парную.

Установка и эксплуатация печей из труб

Эксплуатация металлических печей связана с риском получения ожогов и возникновения пожара. Поэтому при их монтаже необходимо выполнять следующие правила:

1. Устанавливать над уровнем пола на бетонный или кирпичный фундамент высотой от 20 см.
2. Перед дверцами поддувала и топливника расположить металлический лист.
3. Расстояние от деревянных стен бани до горячих поверхностей печи должно быть не менее 1 метра.

Бак для воды должен заполняться перед растопкой бани. В сухой горячий бак воду заливать нельзя, поскольку может возникнуть приводящий к ожогам паровой удар.

Посмотрев видео инструкцию и разобравшись с чертежами можно своими руками сделать печь для бани из трубы. Задача эта окажется действительно несложной. Конструкция получится с высоким КПД и, при правильной установке и эксплуатации, совершенно безопасной. Главное, выполнять все этапы работ строго по инструкции, не нарушая технологии.

Рекомендации по выбору подходящей печи для бани из трубы с пошаговой инструкцией

Конструкция печки на основе железной трубы напоминает обычную буржуйку. Для агрегатов банного типа характерно наличие каменки и бака для нагревания воды.

Перед тем как приступать к постройке прибора, делают чертёж конструкции.

Без этого начинать работу крайне рискованно, поскольку многократно возрастает вероятность ошибок, которые приводят не только к некачественной работе и быстрому выходу агрегата из строя, но и к проблемам со здоровьем у человека во время использования устройства.

Чертежи банных печей из трубы

Печь для бани состоит из нескольких элементов, присоединённых последовательно друг к другу посредством электрической или газовой сварки:

• Из корпуса. В нём устроен поддув с крышкой, портал под булыжники, топка, колосники.
• Из емкости (бака) для нагрева воды. Иногда ее делают не отдельным элементом, а продолжением корпуса.
• Из дымоотводной трубы.
• Из искрогасителя, устанавливаемого на дымоход.

Вода идёт по переточным трубам внутри ёмкости и выводится при помощи патрубков для холодного и горячего водоснабжения.

Фото 1. Чертеж горизонтальной банной печи из трубы, вид сбоку и спереди.

Как сделать печку для бани подходящего размера с муфтой 400, 500, 530 мм

Выбор самодельного устройства зависит от габаритов парного отделения и приоритетов собственника. Изготовление любого типа конструкции регулируется нормами ППБ 01–93 и СНиП 41–01-2003. Вне зависимости от того, горизонтальная это печь или вертикальная, применяется ряд общих правил:

• Для каменки потребуется лист 30х35 см. Удаление от верха каменки до дна бака — минимум десять сантиметров.
• Задняя стенка полностью заваривается, на фасаде монтируется дверца.
• Сверху крепится муфта из стальной полосы толщиной в 400, 500 или 530 мм. Ширина её – примерно 5 см. Половина приваривается к корпусу, а выступающая часть используется для сборки.
• При монтаже дымохода оставляйте треть площади верха бака не заваренной, чтобы можно было заливать воду. К отверстию залива приделывается дверца с ручкой.
• Внизу бака приваривают кран с вентилем.

Важно! Каменка заполняется булыжниками только на половину пространства. Можно входное отверстие снабдить прутком из железа, чтобы не дать булыжникам вывалиться.

Вертикальное самодельное устройство

В конструкции, устроенной по вертикальному принципу, колосники располагаются над каменкой.

Диаметр печки будет зависеть от калибра выбранной трубы.

При монтаже вертикальной банной печи своими руками придерживаются следующего алгоритма:

• Отрезают часть трубы длиной примерно 0,8 м.
• Зачищают отрезные края.
• Снизу приваривают днище — круг такого же диаметра, что и сама труба.
• Вырезают внизу проём поддува.
• Монтируют колосники. Они располагаются несколько выше отверстия поддува.
• Вырезают над колосниками щель топочного отсека.

Сверху печи делается отверстие для дымохода. Все проёмы снабжаются подогнанными по размеру дверцами. После проделанной работы печку шлифуют и покрывают краской.

Горизонтальная конструкция своими руками: фото

Отличительная черта этого типа устройства — вынос топки из парилки в предбанник, что делает розжиг проще и быстрее. Но и места горизонтальным печам требуется гораздо больше.

Фото 2. Печь горизонтальная с облицовкой из кирпича, расположенная в предбаннике, требующая достаточно большого места для установки.

Для изготовления прибора берётся отрез трубы размером 0,8 м, зашлифовываются проёмы. Снизу устанавливается колосник. Для него годится металлический лист, достаточный для того, чтобы выкроить прямоугольник нужного размера. В материале вырезают середину, края при этом оставляют не слишком узкими. Затем приваривают прутья из металла. Готовый колосник монтируют к корпусу.

Фото 3. Самодельная горизонтальная банная печь с баком для воды и отсеком для камней.

Для задней секции прибора годится металлический прямоугольник, немного превосходящий по величине диаметр трубы. Если планируется установка каменки, это нужно учесть при раскрое и добавить больший припуск.

Примерно таких же размеров будет лист для фасада. В нём вырезают отверстия для топки и поддува. Затем форма приваривается к передней части трубы. Сверху корпуса вырезается квадратное отверстие примерно 12х12 см. Это будет дымоход. Далее навешивают дверцы.

Фото 4. Металлическая банная печка небольшого размера с топкой и поддувом, с отверстием для дымохода.

Перед покраской агрегат тщательно очищают от налёта и ржавчины. В качестве отделки можно облицевать конструкцию кирпичом.

Внимание! Если вы красите печь, по окончании процедуры протопите её на улице!

Банная печь из 530 трубы своими руками

В том случае, когда возникает необходимость соорудить топку для парилки, существует возможность пойти по простому пути за счет использования металлической трубы и инструментов в виде сварочного аппарата и болгарки. При этом потребуется минимум времени для достижения требуемого результата – обустройства печки для бани. Изготовление не предполагает установку ограждений, а ее возможности в плане обогрева помещения определяются 20 м 3 . Что касается конструкции предлагаемого устройства, то она может быть как горизонтальная, так и вертикальная.

Процесс изготовления печи

Чтобы приступить к процессу обустройства печи для бани, потребуются следующие заготовки:

• труба на 426 мм при толщине стенки от 5 мм;
• 5-миллиметровый листовой прокат;
• небольшие по длине отрезки труб;
• 2-миллиметровый лист из стали;
• металлопрокат.

Цель применения листового проката – вырезание двух кругов, диаметр которых должен соответствовать размеру используемой трубы. Круги привариваются к торцам трубы, но с одним исключением. Один круг остается цельным, а в другом вырезается 150-миллиметровое отверстие. В результате цельная заготовка становится дном будущей печи, а та, что с дыркой, – выводом для дымохода.

Далее необходимо озаботиться тем, чтобы изготовить дверцы. Для этого подойдет труба диаметром 219 мм, к которой следует приварить металлическую крышку. На ней должны быть установлены петли, а также – запорное устройство, дополненное регулятором воздуха. В последнем случае имеется в виду устройство, для изготовления которого применяется труба на 76 мм. В качестве заслонки предполагается использование металлического круга толщиной 2 мм, приваренного к 5-миллиметровой проволоке.

Завершающим действием процесса изготовления печи является обустройство ограждения каменки. Это делается посредством сваривания металлического цилиндра, диаметр которого должен быть немногим больше по сравнению с размером печи. Оптимально, если данный цилиндр будет одеваться с небольшим усилием.

Описанные выше мероприятия отличаются простотой исполнения, но если нет соответствующего опыта, то их осуществление может вызвать затруднения. Поэтому желательно сначала изучить должным образом чертеж печи и просмотреть фотографии уже собранного устройства, чтобы получить правильное представление о том, как должен выглядеть предлагаемый для сборки тепловой агрегат.

Что необходимо для изготовления печи?

1. Сварочный аппарат.
2. Инструменты, способные обеспечить резку металла. Хотя лучший вариант – найти возможность использования специального станка для нарезки соответствующих заготовок.
3. Стальная труба на 630 мм при толщине стенки от 10 мм.
4. Поддувальная дверца 125 на 250 мм, топочная – 250 на 250 мм и предназначенная для каменки – 375 на 375 мм, включая оснащение петлями.
5. 10-миллиметровый стальной лист.
6. Колосник, выполненный из чугуна, который должен представлять собой решетку, востребованную с целью обеспечения тяги.
7. Чугунные заготовки 50 на 50 мм.
8. Арматура.
9. Труба на 120 мм для обустройства дымохода.
10. Около 35 штук шамотного кирпича, имеющего нестандартные размеры – 250x125x

Этапы работ самостоятельного изготовления печи

Следует использовать 10-миллиметровый стальной лист, который необходим для вырезания 3 кругов диаметром 610 мм. В одном круге делается отверстие для дымохода (120 мм), а в другом – проем прямоугольной формы для зольника.

Дно топки приваривается на высоте 150 мм. В качестве колосника используется готовое изделие из чугуна.

На этом этапе подготавливаются отверстия, необходимые для того, чтобы установить соответствующие дверцы. Дверца каменки изготавливается с учетом особенностей внутренней планировки бани. Главное – это удобство пользования, поэтому конкретные размеры дверцы произвольные.

Варятся бока для дверок с помощью использования листа, учитывая проход через стену.

Дно топки обустраивается с помощью металлических косынок, изготовленных из 10-миллиметрой стали, которые необходимо устанавливать с шагом 50 мм по периметру. Затем приваривается низ с соблюдением достаточной надежности шва. Это связано с большими нагрузками на эту часть конструкции печи. Поэтому только надежно сваренный низ способен обеспечить требуемую прочность печи в целом.

Сборка стального каркаса окончена, который теперь требует установки на место. После этого приступают к футеровке с целью создания условий по снижению тепловых потерь. Для этого применяется шамотный кирпич (250x125x40). Во время подгонки кирпича требуется его нумерация.

Выкладывается дно топки, что обеспечивается в основном за счет использования 11 кирпичей. Лишнее подрезается болгаркой, а скрепление кирпичей производится с помощью специального раствора.

Посредством футеровки устанавливается защита топки, что предполагает использование 16 целых кирпичей и 16 половинок. В результате достигается высота корпуса в 375 мм.

На образовавшуюся полку укладываются заготовки из чугуна, имеющие сечение 50 на 50 мм, с соблюдением расстояние между ними – около 4 см.

Футеровка изнутри печи продолжается. Первый нижний ряд формируется из шамотного кирпича, подогнанного по размеру под чугунные бруски. Это позволяет исключить контакт стальной части печи с огнем. Перекрытие верха считается необязательным, так как это условие сохраняет ремонтопригодность теплового агрегата. Хотя, если есть желание, то это можно сделать посредством плит, оставив отверстие для установки дымохода.

Приваривается верхняя крышка, навешиваются дверцы, устанавливается дымоход и красится печь, что надо делать исключительно с помощью термостойкой краски, способной выдержать нагрев до 1200 °C.

Приведенные этапы изготовления печи позволяют собрать устройство, которое легче кирпичного варианта подобного теплового агрегата, но существенно надежнее. Для получения легкого пара температура каменки доводится до 900 °C. При этом печь топится от 3 до 5 часов. Чтобы начать париться, сначала необходимо дождаться завершения процесса горения дров, а затем выгрести угли.

Горизонтальная печь

Рассмотрим печь, которая имеет горизонтальную основу. Здесь каменка устанавливается с внешней стороны, а бак подвешивается. К положительным моментам предлагаемой печи относят ее компактные габариты и приличную глубину топки, что гарантирует возможность быстрого прогрева бани.

Процесс предполагаемых работ включает в себя:

1. Подготовку основы. Для чего понадобится труба длиной 0,8 м, диаметр которой должен составлять 0,5 м.
2. Изготовление колосниковой площадки за счет использования листового металла толщиной около 12 мм и арматуры. Размер данной площадки должен составлять 40 на 80 см. В ней делается отверстие, которое оснащается арматурой путем ее приваривания.

1. Создание фасада, на изготовление которого может пойти прямоугольный лист железа 60 на 70 см. В нем следует сделать два отверстия, где одно предназначено для поддувала, а другое – для топки.
2. Обустройство обратной стороны печи, что делается также с помощью листа металла прямоугольной формы, но несколько другого размера – 70 на 90 см. Верхняя линия этого листа – ограничитель каменки.
3. Соединение фасада и задника с печкой посредством сварки. Фиксирование переднего ограничителя посередине печи, форма которого должна совпадать не только с корпусом самого теплового агрегата, но и с контурами заднего ограничителя.
4. Вырезание отверстия 15 на 15 см в задней части печи для крепления металлического свода, имеющего предназначенную для дымохода прорезь.

1. Приваривание свода, служащего дном каменки. Для увеличения объема можно дополнить ее решеткой из арматуры, навариваемой на стенки так, чтобы она возвышалась примерно на 20 см.
2. Оснащение зольника и топки дверцами.
3. Монтаж полки для установки водяного бака. Фиксируется с помощью сварки. Ее размер должен соотноситься с размером основания теплового агрегата.
4. Оборудование бака краном.

Последний этап работ по обустройству горизонтальной печи предполагает обработку ее корпуса: шлифовка, удаление ржавчины и окалины как результата сварки. После этого печь следует покрасить с применением термостойкой краски и хорошо протопить для того, чтобы краска смогла запечься.

Печь для бани из 530 трубы

Печь изготовлена из трубы диаметром 530мм толщиной 8мм, и листового металла 8мм.

Масса камней 141кг.

Максимальный объем парильного помещения-22 куб. м.

Диаметр дымохода 133мм.

Печь из трубы 530 мм с охватом 3 помещений

Эксплуатация предлагаемого варианта печи дает возможность обеспечить прогрев 3 отдельных помещений, изолированных друг от друга. Под этими помещениями следует понимать предбанник, помывочную и парную.

Оснащение такой печи может включать внешний отбойник применительно к каменке, который создает условия для увеличения температуры камней, а также он выполняет функцию искрогасителя. Работа отбойника возможна в 2 положениях: растопка и искрогаситель. Если выбрано положение растопка, то это способствует увеличению тяги в ситуации, когда дымоход не прогрет. В результате эксплуатация печи становится более эффективной, а на выходе дымохода уменьшается искрообразование.

Конструкция печи отличается простотой, что никоим образом не сказывается негативно на ее надежности. Печь включает в себя весь необходимый комплект элементов:

• бак, выполненный из нержавейки;
• большую топку, длина которой составляет 60 см;
• открытую каменку, оснащенную ребрами для препятствования стеканию воды.

Топка печи изготавливается из металлической трубы диаметром 530 мм при толщине стенки 8 мм. Форма топки обеспечивает равномерное распределение тепловой нагрузки, что гарантирует оперативный нагрев воды, камней и парилки. Конструкция печи предусматривает наличие удобного зольника и возможность регулировки процесса горения дров.

Для окраски используется термостойкая эмаль, которая после первой протопки кристаллизуется, что приводит к появлению защитных свойств этого вещества.

Банная печь из трубы 530 мм. Обзор новой конструкции. Модернизированная.

nehomesdeaf.org
