Как сделать гараж из сэндвич панелей своими руками: пошаговая инструкция с фото, чертежами и видео – Гараж из сэндвич панелей своими руками

подготовка к работе, пошаговая инструкция

Строительство каркаса гаражаКачественный гараж необходим любому автовладельцу, желающему надежно защитить автомобиль от взлома и угона, а также уберечь его корпус от негативного воздействия окружающей среды. Если приобрести готовую постройку нет возможности, но в собственности имеется земля небольшой площади, можно построить гараж из сэндвич-панелей своими руками. Это несложно, быстро и довольно экономично, при этом по надежности он не будет уступать металлической конструкции.

Достоинства сэндвич-панелей

Как применить сэндвич панели для строительство гаражаГараж можно построить из самых разных материалов. Наиболее популярным вариантом всегда был металл: собрать конструкцию из листовой стали довольно просто, прослужит такая постройка долго и обеспечит хорошую защиту автомобиля. Однако у металлического гаража есть существенный недостаток: слишком хороший теплообмен с окружающей средой. Из-за этого зимой внутри очень холодно, а летом под прямыми солнечными лучами воздух в помещении перегревается. Чтобы находиться в гараже было комфортно, необходима правильная теплоизоляция, что усложняет строительство и делает его более дорогостоящим.

Этого недостатка лишен гараж из кирпича или бетонных блоков. Однако возводить постройку из этих материалов еще более сложно и дорого, даже составить проект самостоятельно не получится из-за большого количества нюансов. Кроме того, даже на своем участке не всегда разрешено строительство капитальных конструкций.

В большинстве случаев идеальным вариантом станет строительство гаража из сэндвич-панелей — материала, представляющего собой заранее утепленный профнастил, который имеет большую жесткость, чем гладкая листовая сталь. Его виды отличаются толщиной металла и теплоизоляционного слоя, видом утеплителя, наличием внутренней обшивки, от этих характеристик будут зависеть жесткость и защитные качества гаража.

К преимуществам сэндвич-панелей относятся такие их свойства:

  • Преимущества использования  сэндвич панелейудобство в обращении — грани панелей оснащены замковой системой, которая упрощает монтаж материала и позволяет изменять конфигурацию конструкции после завершения строительства;
  • высокая скорость монтажа — в отличие от зданий из металла, кирпича или дерева, возвести гараж из панелей можно за несколько дней;
  • небольшая масса, благодаря которой гараж не потребует массивного и дорогостоящего фундамента, а транспортировать материал и работать с ним будет проще;
  • высокие тепло- и шумоизоляционные характеристики;
  • возможность монтажа в любых условиях окружающей среды, если имеется заранее готовый фундамент;
  • устойчивость к вертикальному давлению, ветровым и сейсмическим нагрузкам;
  • защищенность от огня, биологического разрушения и коррозии;
  • экологическая безопасность;
  • отсутствие необходимости в дополнительной декоративной отделке;
  • доступность и невысокая цена.

Как построить гараж из  сэндвич панелейВыбирать сэндвич-панели следует исходя из климатических условий в регионе, поскольку главное отличие между ними заключается в характеристиках утеплителя. Может использоваться базальтовая вата, стекловата, вспененный полиэтилен, полистирол или полиуретан разной толщины — эти материалы имеют разную теплопроводность, что нужно учесть при разработке проекта гаража.

Следует учитывать, что в продаже можно встретить панели, наружные слои которых выполнены из полимерных материалов или продуктов деревообработки — такие материалы имеют более низкую прочность, чем металлические, поэтому используются преимущественно при строительстве внутренних перегородок. Для возведения гаража следует использовать только сэндвичные панели из стали.

Подготовка к работе

Гараж можно приобрести в виде конструктора — комплекта, в который входят материалы для стен и кровли, ворота, крепеж, доборы, герметизирующие прокладки и другие детали. Такую конструкцию остается только собрать, и разрабатывать с нуля придется только фундамент. Однако стоимость этого варианта выше, чем при строительстве полностью своими руками, если необходимо сэкономить, придется разобраться, как составить проект гаража и что нужно подготовить для работы.

Составление проекта гаража

Хотя конструкция гаража отличается простотой, без проекта с чертежом или хотя бы эскизом не обойтись. Необходимо заранее рассчитать размеры постройки, параметры фундамента, выбрать тип крыши, вид ворот и т. д.

Как строить гараж из сэндвич панелей

Классический гараж представляет собой обычную прямоугольную коробку. Изменять его форму стоит только в том случае, если требуется дополнительное пространство для ремонтных и других работ. В общем случае площадь постройки выбирается исходя из параметров автомобиля. Для седанов, универсалов и других подобных машин стандартных размеров рекомендуется строить гараж 6 x 4 м, высота от пола до нижней точки крыши — 2,5 м.

Как строить гараж из  сэндвич панелей своими рукамиКроме въездных ворот, которые могут быть как обычными распашными, так и более современными подъемными, следует предусмотреть отдельную входную калитку. Она может быть как встроенной в створку ворот, так и находиться отдельно на передней или боковой стене гаража

. Полезным станет и окошко, даже если в помещении будет обустроено искусственное освещение: поскольку сэндвич-панели плохо пропускают воздух, окно улучшит вентиляцию.

Крыша может быть односкатной или двускатной. Сделать первый вариант своими руками проще, но угол наклона кровли в этом случае будет меньше. В регионах с большим количеством осадков зимой рекомендуется строить двускатную крышу для более эффективного схода снега и снижения нагрузки на несущие конструкции.

Поскольку небольшой гараж будет иметь сравнительно малую массу, мощный фундамент не потребуется. Если грунт на участке надежный (скалистый, гравийный, крупнозернистый песчаный), возможно строительство на ровной площадке без дополнительных конструкций. В других случаях потребуется мелкозаглубленный ленточный фундамент или основание из железобетонных блоков.

Заготовка материалов и инструментов

Строительный материал очень прост в обработке, поэтому, чтобы возвести гараж из сендвичные панелей своими руками потребуется минимальный набор режущего, крепежного и измерительного инструмента. Следует подготовить:

  • дрель и шуруповерт;
  • болгарку с режущими кругами;
  • ножовку или электролобзик по металлу;
  • рулетку, угольник;
  • гидроуровень и отвес.

Что касается материалов, то помимо стеновых и кровельных сэндвич-панелей потребуется силиконовый герметик, монтажная пена, набор крепежа (для монтажа используются специальные саморезы, дюбеля и заклепки разного вида в зависимости от типа основания). Для изготовления каркаса гаража потребуется стальной оцинкованный профиль, уголок или деревянный брус с сечением 100 x 100 мм. Соединять элементы можно болтами или сваркой.

Для строительства фундамента потребуется следующий набор материалов:

  • песок и щебень;
  • цемент марки М300;
  • доски или листы фанеры для опалубки;
  • арматура диаметром 12 мм;
  • битум или другой гидроизоляционный материал.

Чтобы готовить бетон было удобнее, следует приобрести или взять в аренду ручную бетономешалку, или строительный миксер.

Возведение фундамента

Плюсы и минусы гаражей из  сэндвич панелейЕсли на участке уже имеется выровненный прочный грунт, гравийная подушка или забетонированная площадка, можно сразу приступать к строительству гаража, работа в таком случае займет всего несколько дней. Если же необходимо залить железобетонный фундамент, продолжительность стройки увеличится примерно на месяц.

Перед началом строительства участок необходимо разметить в соответствии с чертежами, используя колья и натянутую бечевку. Дальнейший процесс делится на следующие этапы:

  1. Выкапывается траншея под фундамент. Размеры ее могут быть разными в зависимости от необходимой несущей способности основания, но в большинстве случаев будет достаточно ямы шириной 0,6 м и глубиной 0,5 м. Увеличивать глубину залегания фундамента следует только при наличии нестабильного (например, болотистого) грунта.
  2. На дно траншеи насыпается песок слоем не менее 10 см в толщину. Его необходимо тщательно утрамбовать. Сверху насыпается такое же количество щебня. Эта подушка будет компенсировать расширение грунта, чтобы фундамент не выдавило из земли.
  3. Собирается опалубка из обрезной доски. Ее ширина должна равняться 0,4 м, а высота — на 0,2 м выше уровня грунта. Поскольку бетон будет выравниваться по краю опалубки, верхние грани досок должны находиться строго в одной плоскости.

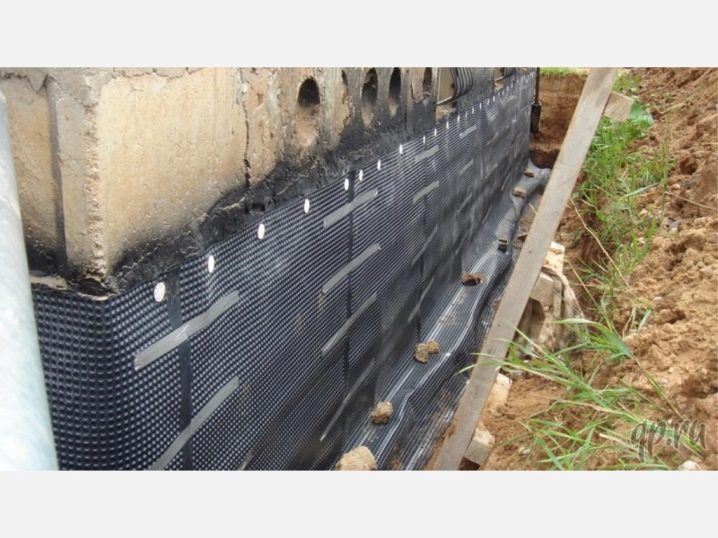

  4. Гараж из сэндвич панелейИзнутри опалубка укрывается гидроизоляционным материалом — плотным полиэтиленом или рубероидом. Дно траншеи также следует закрыть, сверху рекомендуется оставить запас, чтобы накрыть залитый бетон. Это необходимо, чтобы в процессе застывания материал не вбирал в себя влагу — это скажется на его прочности.
  5. Вяжется арматура. Делается две продольные сетки, состоящие из прутьев, уложенных параллельно на расстоянии 20 см друг от друга, между собой они соединяются поперечными перемычками. Одна сетка укладывается на дно траншеи, вторая закрепляется недалеко от верхнего края фундамента, соединяясь с нижней вертикальными прутьями. Соединять отрезки арматуры можно сваркой или проволокой.
  6. Готовится бетон. Классический рецепт — смешивание цемента, песка и мелкого щебня в пропорции 1:2:2, следует также учесть дополнительные указания производителя цемента, которые указываются на упаковках с сухим материалом.
  7. Бетон заливается в опалубку, протыкается прутом для устранения пузырей воздуха, верхний край разравнивается. Через сутки фундамент следует накрыть полиэтиленом. Через несколько дней, когда бетон наберет первичную прочность, можно снять опалубку и заняться заливкой пола.

Гаражи своими руками

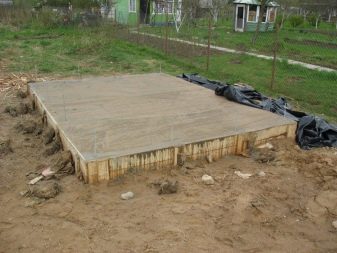

Полностью железобетон застынет через 3−6 недель в зависимости от температуры окружающего воздуха. Чтобы сэкономить время, можно использовать готовые плиты. Они также укладываются в траншею, на подушку из песка и щебня, скрепляются анкерами и защищаются от влаги рубероидом. Сразу после завершения изготовления такого фундамента можно заливать пол.

Делается пол просто: пространство между грунтом и верхним краем основания засыпается песком, после чего по всей площади гаража укладывается арматура. Пол делается из бетона, изготовленного из цемента, песка и щебня в соотношении 1:3:1, залитая масса разравнивается правилом и накрывается полиэтиленовой пленкой.

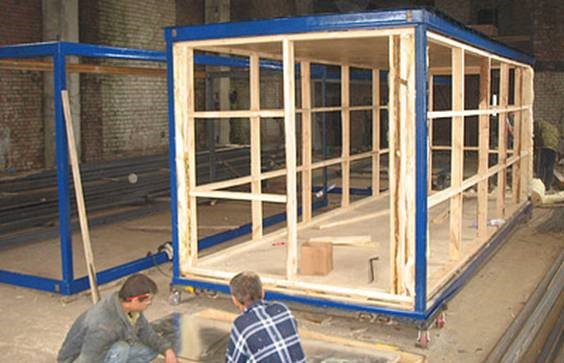

Изготовление каркаса гаража

Если каркас собирается из дерева, брусья необходимо обработать антисептическими и противогрибковыми пропитками. Соединяться элементы будут металлическими уголками. Стальной профиль можно скреплять сваркой.

По сути, каркас представляет собой 4 прямоугольника из усиленных несущих стоек и цокольного ригеля, которые соединяются вертикальными и горизонтальными перемычками. Собирается конструкция следующим образом:

  1. Как выбрать материалы для строительства гаражаК фундаменту прикрепляется цокольный ригель, входящий в комплект поставки сборного гаража. Фиксация осуществляется при помощи анкеров для бетона. Важно тщательно проверить горизонтальную, вертикальную ровность установки и углы между элементами ригеля — конструкция должна представлять собой идеальный прямоугольник.
  2. Стенки собираются по отдельности на ровной поверхности, чтобы не допустить ошибок в геометрии. Сначала сооружается прямоугольник из усиленного профиля, после чего устанавливаются вертикальные ребра жесткости. Для большей надежности делаются дополнительные горизонтальные перемычки. В передней стенке необходимо оставить место для ворот, сделав их обвод из усиленного профиля.
  3. Собранные стенки вставляются в цокольный ригель, прикрепляются к нему и соединяются между собой в углах гаража.

Аналогичным образом собираются треугольные стойки крыши, которые соединяются между собой прямыми поперечинами и прикрепляются к верхним балкам стенок. Эти элементы должны изготавливаться из более прочного профиля, чтобы кровля выдерживала нагрузку от снега.

Обшивка стен и крыши

Поскольку конструкция имеет небольшую высоту, сэндвич-панели для гаража рекомендуется устанавливать вертикально. Сначала обшиваются стены, затем крыша. Все панели монтируются на внешней стороне каркаса.

Строительство гаража

Перед началом работы необходимо уложить уплотнительную прокладку из вспененного полиэтилена на цокольный ригель, чтобы внутренний слой панелей не контактировал с бетоном. Далее устанавливается первая панель, начинать монтаж следует от одного из углов конструкции. Она прикрепляется к верхнему и нижнему профилю при помощи саморезов, которые вкручиваются не менее чем в 50 мм от края панели. Перед фиксацией важно проверить вертикальность поверхности.

Последующие панели монтируются аналогичным образом, соединяясь между собой при помощи встроенных замков. В углах они монтируются встык, щель между деталями следует заполнить минеральной ватой или монтажной пеной. Это же касается щели на коньке двускатной крыши. Крыша собирается так же. Важно учесть, что края панелей должны выступать за стены на 25−30 см.

Каждый стык следует обработать герметиком, чтобы защитить утеплительный слой материала от проникновения влаги. При соединении торцов панелей без замков дополнительно потребуется монтажная пена, сверху щель закрывается листовым металлом.

Как построить гараж из панелейПосле завершения монтажа углы гаража закрываются специальным стальным уголком, устанавливаются цокольные отливы, водостоки и другие доборы. Также необходимо установить ворота и вставить окна, выполнить внутреннюю отделку, и гараж будет готов к эксплуатации.

Возвести гараж из сэндвичных панелей своими руками очень просто, если внимательно следовать инструкции. Главное — проверять свою работу на каждом этапе, чтобы не ошибиться в геометрии конструкции и не ухудшить ее прочность. В результате получится теплая и крепкая постройка, в которой будет комфортно даже в сильные морозы.

Гараж из сэндвич-панелей своими руками – технология монтажа + Видео

Сделав гараж из сэндвич-панелей своими руками, вы обеспечите своему автомобилю отличное «убежище» от неблагоприятных погодных условий и угонщиков. В таком «доме» все конструктивные элементы и основные узлы транспортного средства будут долго сохранять свою работоспособность.

Достоинства гаражей из сэндвич-панелей – их немало!

Сэндвичные изделия изготавливаются по принципу пирога – между двумя защитными пластинами из гипсокартона, полимерных современных материалов или оцинкованной стали, размещают утеплитель (его функции выполняет вспененный пенополистирол либо минвата). За счет такой конструкции любое строение из сэндвич-панелей, будь то гараж либо бытовка, получает ряд особых характеристик.

Изготовление сэндвичных изделийИзготовление сэндвичных изделий

Изготовление сэндвичных изделий

Последние и обуславливают следующие достоинства сэндвичных конструкций:

  • Нет необходимости возводить основательный фундамент. Сооружения из сэндвич-изделий устанавливаются на гравийное плотное покрытие либо на простую в исполнении стяжку из бетона.
  • Монтаж гаража или хозпостройки не требует привлечения специалистов и строительных организаций. Все работы можно выполнить самостоятельно, причем достаточно быстро.
  • Не требуется дополнительно утеплять конструкцию, так как строительство осуществляется из изделий с повышенным показателем теплостойкости. Готовое строение можно использовать без обогрева при температурах до –20 °С.
  • При монтаже гаража отсутствует существенный объем мусора и отходов. При этом строительство ведется без использования специальных инструментов, дорогого оборудования и тяжелой техники.
  • При необходимости сэндвичное сооружение легко разобрать, перевезти на новое место (малый вес изделий позволяет сделать это практически на любом транспортном средстве) и снова собрать его в короткие сроки.
  • Внешний вид сэндвич-построек отвечает общеевропейским стандартам. Применять дополнительные материалы для их облицовки и декоративной отделки нет необходимости.
  • Панели сделаны из экологически безопасного материала с отличными эксплуатационными показателями.

Также отметим и то, что строительство гаражей описываемого типа производится без «мокрых» процессов. А значит, возводить постройку можно даже в период зимних холодов.

Возводим каркас гаража из сэндвич-панелей – быстро и без проблем

Строительство автодомика рекомендуется выполнять из панелей из стали. Они без проблем выдерживают влияния растворителей и бензина, не подвержены горению, обладают максимальной прочностью.

Если вы решили сделать гараж непосредственно на грунте, его необходимо обустроить гравийным покрытием, а также обязательно проложить между постройкой и землей прокладку с высокими гидроизоляционными характеристиками.

Гравийное покрытие для установки гаражаГравийное покрытие для установки гаража

Гравийное покрытие для установки гаража

Но лучше устанавливать сооружение на фундамент. Сделать его несложно. Вполне достаточно обустроить ленточное мелкозаглубленное основание либо обычный столбчатый фундамент. После высыхания на нем можно начинать строительство каркаса. «Скелет» делают деревянным либо металлическим. Для гаражей чаще всего сооружают каркас из металлических элементов – уголков 7,5х7,5 или 5х5 см. Небольшая хозяйственная постройка или бытовка может строиться из бруса 10х10 см. Обратите внимание – деревянный каркас обязательно обрабатывают противопожарными и антисептическими составами.

Схема сборки «скелета» конструкции такова:

  1. Делаете нижний пояс каркаса и надежно крепите его к бетонному основанию металлическими уголками. Этот пояс не должен иметь отклонений от горизонтали. В связи с этим его нужно тщательно выровнять, используя деревянные доски малой толщины либо специальные прокладки, которые изготавливаются из ленты-уплотнителя.
  2. По бокам от въезда в будущий гараж, по углам сооружения, а также через каждые 300 см вдоль стенок ставятся вертикальные опоры. Эти стойки важны для обеспечения общей жесткости конструкции.

Строим стены сэндвичного гаража – проще некуда!

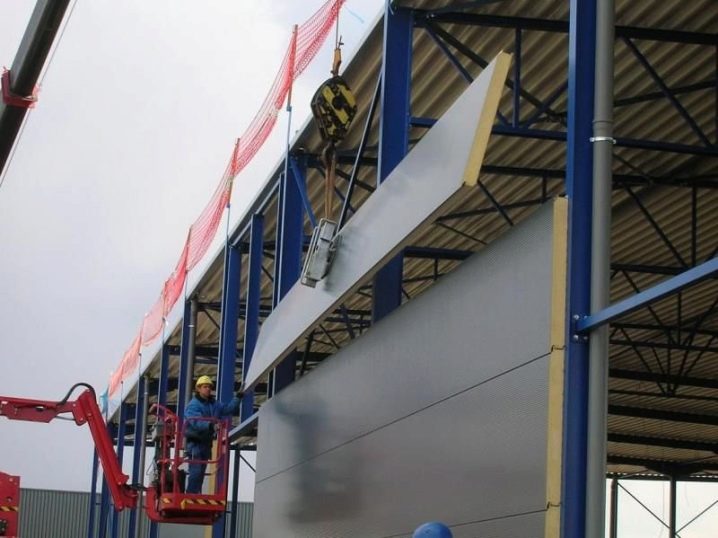

Когда каркас готов, можно приступать к установке сэндвич-панелей. Процесс начинаете с любого угла «скелета». Монтируете (строго по уровню) первую панель, фиксируете ее посредством специальных болтов, поверхность которых покрыта защитным слоем, к каркасу. Процедура не вызывает проблем, так как используемые крепежные изделия имеют резьбу самонарезаемого типа. Болты, заметим, нельзя располагать ближе, чем за 5 см от края (стыковочного) сэндвич-изделия.

Затем выполняете установку следующей панели, фиксируя ее с первой запорным механизмом. В места крепления изделий нужно монтировать прокладки. Они гарантируют требуемую герметичность и плотность соединения. Кроме того, между «скелетом» конструкции и отдельными панелями желательно укладывать ленту-уплотнитель. А для максимальной защиты запорных устройств рекомендуется промазывать их герметиком перед соединением отдельных панелей.

Нередко геометрические размеры сэндвич-изделий в углах конструкции велики для вашей постройки. Это не беда. Лишние сантиметры обрезаются электрическим лобзиком либо пилой по металлу. Работу следует выполнять аккуратно, чтобы полимерный слой на панелях не был поврежден. «Болгарку» для обрезки использовать категорически запрещается. Она способна оплавить края панелей, испортив весь внешний вид гаража.

Все последующие ряды собирают аналогичным образом – ставят стыковочную панель, после этого монтируют другие изделия. Желательно добиваться того, чтобы в горизонтальных рядах стыки между отдельными сэндвич-изделиями располагались «в разбежку». Сделать это просто – начинайте новый ряд с отрезка панели, который остается после монтажа предыдущего.

Монтаж сэндвич-изделий на каркас сооруженияМонтаж сэндвич-изделий на каркас сооружения

Монтаж сэндвич-изделий на каркас сооружения

Участки стыков панелей нужно закрывать стальными накладками, которые будут выполнять защитную функцию и сберегать в гараже тепло. Эти элементы должны с обеих сторон от линии соединения выступать примерно на 50 мм. Их промазывают изнутри герметиком, а затем фиксируют на универсальные саморезы.

После завершения всех описанных работ вам останется лишь снять с панелей защитную пленку, а затем сделать крышу постройки – двух- либо односкатную. Ее чаще всего выполняют также из сэндвич-изделий. Панели монтируют от нижнего края крыши по всей ее длине. Их крепление производится к каркасу по верхнему гребню при помощи саморезов. Последнее соединение, таким образом, будет проходить вдоль конька крыши.

Швы на кровле накрываются защитными накладками, перед этим их следует обработать герметиком. Важный момент! Если вы используете изделия с минеральной ватой, потребуется оборудовать водосток, так как проникновение воды в такие панели чревато большими неприятностями.

Теперь вы знаете, как построить гараж из сэндвич-панелей. А далее мы расскажем о том, как возводится бытовка из этих популярных нынче изделий.

Бытовки из сэндвич-панелей – пара часов и готово

Сейчас в строительных магазинах продаются разнообразные комплекты, состоящие из сэндвичных элементов. Они предназначены для возведения бытовок – стационарных либо мобильных построек, которые можно использовать на дачах, на строительных и других временных объектах. Такие легкие конструкции идеальны для размещения людей или хранения каких-либо инструментов и материалов.

Любая бытовка подобного типа состоит из металлического каркаса и разных по конфигурации сэндвич-панелей. Она устанавливается на простейший ленточный фундамент. Допускается размещать бытовки и на ровной земляной площадке. Сборка таких конструкций – элементарная. К комплекту прилагается чертеж и набор крепежей с профилями. Вам нужно внимательно изучить эскиз и при помощи простых инструментов возвести бытовку.

Схематично сборка конструкции выглядит следующим образом:

  1. Собираете каркас сооружения по чертежу.
  2. Возводите каркас крыши (на эту часть бытовки в комплектах предусмотрены большие по ширине профили).
  3. Тщательно проверяете все участки крепления панелей и стоек.
  4. Прикрепляете сэндвич-панели к собранному «скелету» посредством саморезов или иных метизов, рекомендованных производителем сборной конструкции.
  5. Утепляете участки стыков сэндвичных изделий хорошим изоляционным материалом, а сверху дополнительно наносите монтажную пену.
  6. Углы конструкции перекрываете накладками (обычно они идут в комплекте) и герметизируете.
  7. Монтируете сборные двери и окна в бытовку.

Все. Вы построили удобную и теплую бытовку!

строительство своими руками из готового комплекта, как построить самому, быстровозводимые конструкции

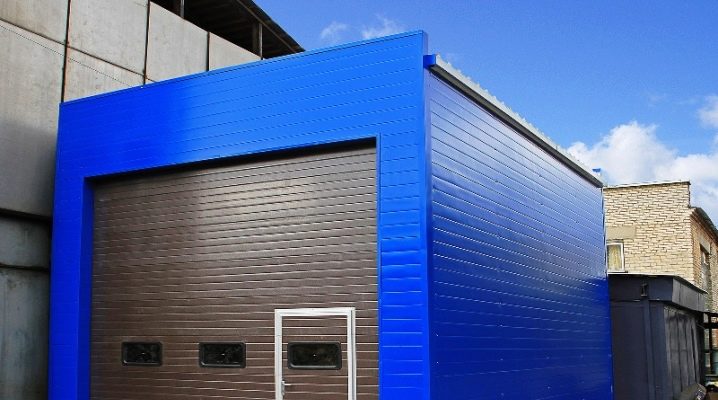

Некогда актуальный сборный металлический гараж стал пережитком прошлого. Сегодня прогрессивные технологии возведения гаражных конструкций и инновационные стройматериалы позволяют построить прочный, долговечный, эстетичный и приемлемый по цене автобокс, отвечающий современным требованиям качества и безопасности. Одним из таких материалов стали пенополиуретановые сэндвич-панели, обладающие строительной готовностью в сочетании с высокими эксплуатационными свойствами, что и объясняет устойчивый интерес к ним участников рынка коммерческого и индивидуального строительства.

Среди существующих конструктивных вариантов гараж из этого многослойного современного материала, собранный по модульному принципу, считается куда более выгодным решением, чем традиционная блочная или кирпичная постройка. Его относительно просто монтировать, нет необходимости дополнительно утеплять или отделывать внутри и снаружи. В нашей статье мы выясним положительные и отрицательные стороны гаражного бокса из сэндвича, остановимся на необходимых технологических операциях по его сборке и поделимся полезными советами опытных мастеров.

Особенности

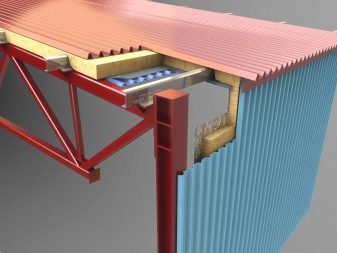

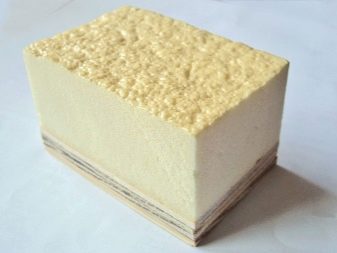

Своим оригинальным названием сэндвич-панели обязаны своеобразной трёхслойной структуре, вызывающей ассоциации с американской многослойной разновидностью бутерброда – сэндвичем.

Самое распространённое конструктивное решение модульного строительного материала представлено:

  • Двумя окрашенными или оцинкованными стальными профилированными листами, которые выполняют армирующие и защитные функции.
  • Сердечником – теплоизоляционным слоем минеральной ваты, стекловолокна, пенополиуретана, самозатухающего вспененного материала пенополистирола, имеющего в составе антипирены или пенополиизоцианурата.

В некоторых случаях внешнюю обшивку от теплоизолирующего слоя отделяют специальной плёнкой, для которой характерна мембранная структура и односторонняя внутренняя проницаемость. Она защищает утеплитель от внешних факторов и препятствует скоплению конденсата в весенне-летний сезон.

Для изготовления сэндвич-панелей перечисленные слои склеивают друг с другом на высокоточном пресс-оборудовании в условиях обычного или высокого температурного режима. В результате получается превосходный инструмент с обширной областью применения в строительстве и отделке.

Утеплители

Любые сборные гаражи из сэндвич-панелей – объекты повышенной пожароопасности. По этой причине при их покупке так важно интересоваться, какой утеплитель в них использован. Наилучшим видом утеплителя считают минеральную вату. Он долговечен, пожароустойчив и экологичен, так как даже в условиях повышенного температурного режима исключает выделение токсинов, наносящих вред окружающей среде и опасных для человеческого здоровья.

Срок службы полиуретана и пенополистирола короче, чем у минеральной ваты. Их соответствие правилам пожарной безопасности обусловлено использованием при производстве сырья с добавлением антипиреновых пропиток, способствующих самозатуханию утепляющего материала. Зато полимерные утеплители обладают отличной, почти 100% водонепроницаемостью. Тогда как гигроскопичную минвату приходится хорошо защищать от воздействия влаги. Следует знать, что полимеры выделяют токсины при горении.

Что касается пенополиизоцианурата, то этот инновационный теплоизолятор обладает всеми достоинствами базальтового волокна (минваты) и полимерных наполнителей, но у него нет их минусов. За покупку таких панелей придётся заплатить в 1,5 раза больше.

Наружная обшивка

Покрытие «сэндвичей» бывает абсолютно разным.

Облицовку выполняют из следующих материалов:

  • Декоративного трудносгораемого бумажно-слоистого конструкционного пластика «Манминита».
  • Трудногорючих древесноволокнистых плит.

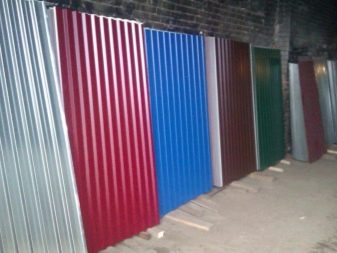

  • Тонколистовых оцинкованных стальных листов, имеющих финишное защитное полимерное покрытие.\
  • Стальных оцинкованных полос.
  • Алюминиевых листов.
  • Влагоустойчивой фанеры.
  • Легированных листов.

Стабильно высоким спросом пользуются стальные или алюминиевые панели, металлические стенки которых оцинковывают либо обрабатывают защитными полимерами: полиэстером, пластизолем, полидифторионадом, пуралом (Pural). За счёт таких покрытий панелям не страшны механические повреждения, коррозия, агрессивные химикаты или вальцовка листового материала.

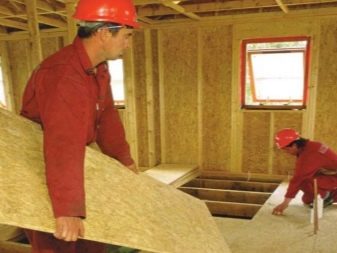

Сэндвичи, облицованные ориентированно-стружечными плитами (OSP) применяют для каркасного строительства. Нужно иметь в виду, что гаражу из них потребуется сайдинг или отделка каким-либо видом вагонки.

Область применения

В соответствии с назначением сэндвич-панели бывают:

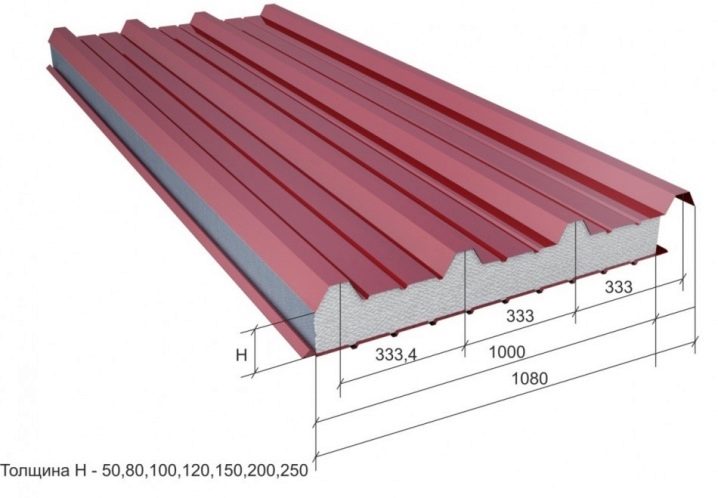

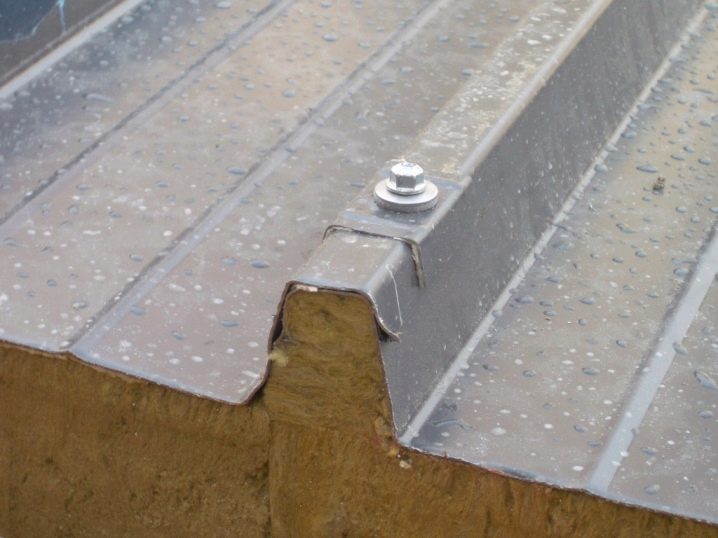

  • Кровельными, из которых собирают утеплённые крыши. Их внешняя сторона выполнена из рельефного профиля, что обеспечивает возможность организовать водосток. Для соединения используется замковый крепёж.
  • Стеновыми – из них формируют стены в несущем каркасе. Фиксация между собой соседних плит выполняется путём шпунтового соединения, что обеспечивает возможность быстрой сборки «коробки».

Тем, у кого есть время и необходимые строительные навыки, вполне под силу справиться с самостоятельной постройкой автобокса из сэндвич-панелей. Всем остальным стоит подумать о приобретении готового комплекта гаражной конструкции для сборки «под ключ» у надёжного производителя.

Конструкция

Использование готового комплекта утеплённых панелей, металлокаркаса, крепежей и доборных элементов для строительства быстровозводимого сборного гаража-конструктора – самое простое и выгодное решение. Ведь при сборке нужно лишь руководствоваться схемой и следовать рекомендациям производителя, а не тратить время на конструирование бокса, покупать металл, резать и подгонять элементы.

Сегодня на рынке представлены всевозможные модульные гаражи, отличающиеся конфигурацией, количеством парковочных мест, размерами самого строения и въезда, типом крыши – одно- или двухскатной. Стандартную конструкцию можно дополнить усиленным основанием, утеплёнными воротами, дверями, стеклопакетами.

Несмотря на то, что разборный автобокс не является капитальной постройкой, ему присущи функциональные характеристики обычного строения для хранения автотранспорта. Передвижная конструкция имеет все необходимые коммуникации и системы, благодаря которым можно полноценно обслуживать транспортное средство. Главное достоинство сборного бокса, облицованного сэндвичами – возможность многоразовой сборки-разборки и транспортировки, что никак не отражается на его рабочих качествах и внешнем виде.

Плюсы и минусы

У любого современного стройматериала есть как сильные, так и слабые стороны. Сэндвич-панели – не исключение.

Достоинства:

  • Высокая скорость строительства, что способствует снижению его сроков в 10 раз и больше – это наглядно демонстрируют быстровозводимые модульные автобоксы.
  • Возможность всепогодной установки пенополиуретановых сэндвичей, исключающих влагонакопление и устойчивых к отрицательным температурам.
  • Беспроблемная транспортировка и снижение затрат на перевозку стройматериала, так как панели отличаются не только прочностью, но и относительно небольшим весом.
  • Пониженная нагрузка на основание в 100 раз или больше. По этой причине отпадает необходимость исследовать грунт перед строительством и можно сэкономить на возведении капитальной несущей конструкции.
  • Исключают необходимость в дополнительной отделке, поскольку плиты представляют собой заводской продукт, полностью готовый к использованию. Фасадные сэндвичи могут похвастаться идеальной поверхностью, которой просто не нужна как внутренняя, так и наружная отделка.
  • Гигиеничность: устойчивость к поражению грибком или плесенью, благодаря чему их используют для возведения объектов пищевой промышленности и общественного питания.
  • Низкие показатели влагопоглощения, даже в условиях нарушения герметичности в местах соединения панелей друг с другом они не будут превышать 3%.

Отдельно нужно сказать про отличные теплоизоляционные свойства этого материала. Сердечник из базальтовой ваты с учётом толщины сэндвича 15 см обеспечивает такую же теплоизоляцию, как обычная кирпичная стена толщиной 90 см, что даёт возможность сокращения расходов на оплату отопления строения в процессе эксплуатационного пользования.

В отзывах пользователи сборных гаражных боксов часто отмечают, что хранение авто в тёплом и, что немаловажно, сухом гараже, где минимальная влажность поддерживается благодаря продуманной системе вентиляции, продлевает срок службы деталям и агрегатам. Да и заниматься обслуживанием или ремонтом «железного коня» в тёплом боксе намного комфортнее, чем в холодном помещении.

К недостаткам можно отнести:

  • Непродолжительный срок службы – порядка 45-50 лет. Хотя по уверениям изготовителей, оцинкованная сталь, используемая в качестве оболочки сэндвич-панелей, обладает высокими физико-техническими свойствами. Плюс защиту самой оболочки обеспечивает грунтовка в совокупности с антикоррозийным и полимерным покрытием. Стоит ли уповать на это – решать вам.
  • Невозможность установки на стенах габаритных навесных полок или других тяжёлых мебельных конструкций.
  • Необходимость контролировать состояние замковых частей сэндвичей при монтаже в условиях низких температур.
  • Отсутствие «вандалоустойчивости», как у железобетонных сооружений или строений из кирпича, поэтому существует риск взлома или поверхностных механических повреждений – сколов, царапин.
  • Использование панелей из базальтового волокна в обязательном порядке требует хорошую вентиляцию. В отличие от однородных материалов, сэндвичи из минваты обладают худшей теплоизоляционной способностью.
  • Вероятность появления сквозняка из-за щелей на участках стыковки соседних панелей в случае нарушения схемы сборки и промерзание стыков конструкции в морозную погоду.
  • Довольно высокую стоимость постройки, но поскольку покупка того же бетона, кирпича или качественного пиломатериала обходится дороже сэндвичей, то всё это относительно.

Как рассчитать?

При разработке проекта автобокса и выборе размеров будущего сооружения удобно отталкиваться от типовых размеров сэндвичей, чтобы лишний раз не резать материал в процессе монтажа. Их длина варьируется в пределах 2-12 м, минимальная рабочая ширина составляет 0,5 м, а максимальная – 1,2 м. По толщине изделия подбирают, ориентируясь на местные климатические условия.

Один средний легковой автомобиль помещается в автобоксе размером 4х6х3 м (ширина*длина*высота) и с воротами размером 3х2,25 м. Рассчитаем количество сэндвичей, требуемых для его возведения, при условии, что будут использоваться стеновые панели с наполнением из минваты (толщина 100), размером 1160х6500 (рабочая ширина*длина) и площадью 7,54 м2.

Для вычисления площади вертикальных поверхностей используется формула:

S стен = 2 (4 + 6) х 3 – (3 х 2,25) = 53,25 м2

Для расчёта нужного количества материала:

m = S стен ÷ S одного сэндвича = 53,25 ÷ 7,54 = 7,06 м2

То есть необходимо 7 панелей.

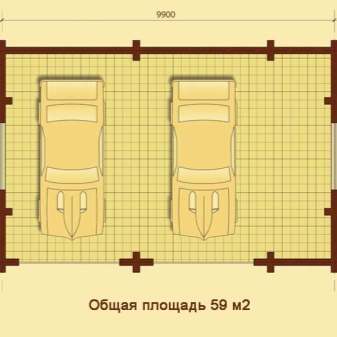

Строить гараж на две машины по принципу «много – не мало» неправильно. Пустующее пространство указывает на нерациональную трату денег. Грамотный подход к строительству подразумевает чёткое определение оптимальных размеров бокса на 2 авто с их последующим включением в проект и расходную смету.

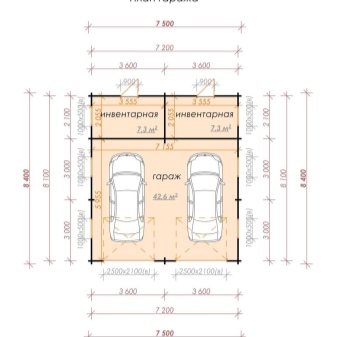

При строительстве двухместного гаражного бокса исходят из того, что одно парковочное место в соответствии со строительными нормами имеет минимальные габаритные размеры:

  • По ширине – 2,3 метра.
  • По длине – 5,5 м.
  • По высоте – 2,2 м (с учётом высоты ТС).

Главным ориентиром при расчёте всех размеров гаражного бокса служат габариты транспортных средств, которые планируется в нём хранить.

Нужно учесть, что:

  • Между боковыми стенками бокса и дверями авто требуется оставлять по 60-80 см, чтобы можно было беспрепятственно выходить из автомобиля, не ударяя и не царапая двери.
  • Любая гаражная планировка предполагает между ТС наличие зазора шириной, равной ширине до конца распахнутой двери авто с запасом 15-20 см. По мнению опытных автовладельцев, удобнее всего размещать транспортные средства на расстоянии 90 см друг от друга, что позволяет спокойно открывать двери, не опасаясь за их целостность.
  • Спереди и сзади авто также нужно место для прохода, обеспечивающее удобство перемещения пользователя до любой точки автобокса, не пачкая одежду об машину или стены. Этому условию удовлетворяет проход 50-60 см.

Чтобы рассчитать высоту строения для удобного нахождения внутри него, к среднему человеческому росту – 175 см прибавляют 50 см. Ширину ворот определяют исходя их ширины ТС плюс 0,8 м (по 0,4 м справа и слева).

Руководствуясь данными размерами, производится точный расчёт размеров бокса на 2 авто, а потом по вышеприведённой формуле вычисляют необходимое количество стройматериала. Расчёт размеров большого гаража типа мини-ангара на 3 или 4 машины выполняется аналогичным образом.

Приведём размеры готовых модульных боксов с разным количеством парковочных мест и одинаковым размером ворот 3х2,25 м.

Габариты:

  • Двухместного гаража – 8х6х3 м.
  • Четырёхместного гаража с двумя воротами – 8х10х3 м.
  • Четырёхместного гаража с двумя въездами – 8х10х5 м.

Одно из преимуществ строительства гаража своими силами – выбор любых размеров строения с учётом собственных нужд. Это может быть вместительный гаражный бокс размерами 6х12 м с расширенным функционалом, где можно не только хранить два автомобиля, но использовать часть помещения в качестве мини-цеха или ремонтной мастерской. В этом случае за основу берут проект типового бокса и увеличивают его габариты, исходя из поставленной задачи. Высота строения со стороны въезда составляет 3,6 м, а с тыльной стороны – 2,2 м.

Ещё одно практичное и выгодное решение – двухэтажный гаражный бокс, допустим, размером 5х4х6 м. Многим автолюбителям нравится проводить большую часть свободного времени в гараже, приглашать туда друзей и даже оставаться ночевать. Для подобного времяпрепровождения как нельзя лучше подходит просторный второй этаж, где можно обустроить жилую комнату с домашним кинотеатром, бильярдной и т. д. При желании можно сделать пристройку, где будет размещаться душевая кабинка и санузел.

Подготовка участка

Для установки гаража из сэндвич-панелей не требуется основательный фундамент, что автоматически избавляет владельца от необходимости рыть котлован и тратить средства на покупку центнеров бетонной смеси. Если строительство планируется на даче или придомовой территории, то на выбранном месте нужно удалить любую растительность, снять дёрн и разровнять землю. Под монтаж автобокса потребуется гравийная отсыпка или забетонированная площадка.

Как построить?

Тот, кто разбирается в конструировании и технологии металлообработки, сможет сам возвести гаражный бокс, облицованный сэндвич панелями, мало в чём уступающий готовым решениям. В случае постройки своими руками потребуется детальная разработка проекта и создание чертежа автобокса. Конструкция состоит из каркаса, на изготовление которого идёт стальной профиль (уголки равнополочные, горячекатаные 75х75, швеллера 140х60), забетонированный в фундаменте.

Если в планы входит разборка бокса, то обходятся без бетонирования в фундамент стоек каркасной части и соединяют сэндвичи резьбовыми креплениями вместо сварных. При монтаже стоек сборной конструкции к основанию с помощью опорных пластин они прикручиваются к анкер-шпилькам (диаметром резьбы болта от 14 до 16 мм), забетонированным на глубине 50-80 см. Преимущество подобного решения – лёгкое отсоединение панелей с последующим демонтажом каркаса.

Если вы собираетесь пристроить гараж к дому, то нужно придерживаться некоторых правил и соблюсти ряд требований:

  • Самое главное – получить официальное разрешение в соответствующей инстанции. Так как сведения о недвижимом имуществе содержатся в Росреестре, то следует знать, что незаконные преобразования жилого объекта исключают впоследствии возможность совершать сделки с такой собственностью.
  • Располагать гаражную пристройку с правой или левой стороны от основного строения.
  • Нежелательно возводить пристройку на фундаменте меньшей глубины, чем у основания жилого здания. Если грунт вспучится, то это спровоцирует заметную деформацию обоих строений.
  • В идеале строительство и гаража, и дома производят единовременно. Преимущества такого решения – общая подземная несущая конструкция, а также одинаковое время усадки бетона и осадки грунта.
  • Рекомендуется оборудовать автобокс двумя выходами: одним, сообщающимся непосредственно с домом, вторым – ведущим на улицу.
  • Общую стену необходимо изолировать негорючим материалом, так как пристройка является объектом повышенной пожарной опасности. По этой же причине бокс обязательно оснащают пожарной сигнализацией.

Фундамент

Перед тем, как проводить любые земляные работы, нужно сделать разметку участка под строительство. Эту задачу проще всего решить с помощью кольев, углублённых в грунт, и бечевы. Натянутый шнур способствует созданию ровной линии. Рассмотрим, как установить ленточное основание.

Последовательность работ:

  • Копка траншеи. По периметру участка и в центре будущей постройки выкапывают канаву глубиной 0,4 м и шириной – 0,4 м. В условиях нестабильного грунта глубину фундамента увеличивают посредством винтовых свай или столбчато-ленточного основания.
  • Создание песчано-гравийной подушки. Сначала производят засыпку влажного песка и утрамбовывают его так, чтобы получился равномерный слой толщиной 10-15 см. Затем песчаную прослойку засыпают гравием на аналогичную толщину. Когда замерзающий грунт вспучивается, подушка выступает в качестве амортизатора, нейтрализуя деформирующие воздействия на бетонное основание.
  • Изготовление опалубки. Для этих целей из обрезных досок сколачивают небольшие щитки шириной 15-20 см. Используя распорки, упоры и укосы, по краям канавы устанавливается опалубка.
  • Организация изоляции. Для этого используют плотный полиэтилен или рубероид. Изолирующий материал расстилают на дне канавы, полностью покрывают стенки и опалубку изнутри.
  • Армирование основания. Из арматурных прутьев изготавливается объёмная конструкция, представляющая собой четыре прута, соединённые друг с другом. Стойки фундамента тоже укрепляют армированием. Соединительные элементы делают из фрагментов арматуры, сваривая их или скрепляя проволокой.
  • Укладка металлоконструкции. Правильный монтаж металлической конструкции в траншею подразумевает её размещение на небольшом возвышении, которое сооружают из обломков кирпича либо другого подходящего материала, а не на дне канавы.
  • Заливка бетона. Заливка бетонного раствора сопровождается образованием воздушных пузырей, которые необходимо удалять посредством штыкования незастывшей смеси любым ровным предметом – прутом, стержнем, палкой.

В конце жидкий фундамент разравнивают по верхнему краю и оставляют на 24 часа. По прошествии суток основание накрывают полиэтиленовой плёнкой. В весенне-летний сезон для застывания бетонной смеси требуется 3-4 недели, тогда как в условиях пониженных температур ждать приходится до полутора месяцев.

Также можно сделать плитный фундамент.

Порядок действий:

  • Выкапывают котлован 0,3 м.
  • Разравнивают грунт, утрамбовывают основание.
  • Засыпают песок ровным слоем, затем формируют гравийную прослойку. Толщина обоих слоёв – 0,1 м.
  • Изготавливают и устанавливают опалубку.
  • Застилают котлован полиэтиленовой плёнкой с достаточным запасом на стенки.
  • Делают пару металлических решёток из арматуры с размером ячеек 15х15.
  • Размещают решётки в котловане на кирпичах. Сетки также отделяют друг от друга кирпичами, выложенными «шахматкой».
  • Заливают бетон. Для равномерной заливки применяется рукав, через который подаётся раствор.
  • Разравнивают незастывший бетон. Спустя 24 часа накрывают плёнкой.

Чтобы обеспечить равномерное застывание, основание в течение недели смачивают. К дальнейшим строительным работам можно приступать по прошествии 3 или 4 недель.

Сооружение каркаса

Нужно сказать, что для изготовления каркаса подходит не только металл, но и древесина. Деревянный каркас делают из брусьев 100 на 100. Древесине требуется предварительная обработка антисептиком и противогрибковым составом. Для крепления и соединения брусьев пользуются металлическими накладками и уголками.

Строительство металлокаркаса, как уже говорилось, предполагает использование стального профиля. Можно использовать уголки либо прямоугольную трубу. Элементы конструкции сваривают или скрепляют болтами. Ещё потребуется несколько оцинкованных П-образных профилей, для крепления или соединения которых используют заклёпки либо саморезы.

До установки стоек металлокаркаса фундамент покрывают двумя слоями рубероида, чтобы создать гидроизоляцию. Крепление на основании цокольного ригеля выполняют посредством анкеров и дюбелей для работы с твёрдыми материалами. Тщательная балансировка цоколя по вертикальной и горизонтальной оси – залог получения правильной геометрии всей каркасной части.

Установку несущих стоек выполняют от угла. Монтаж промежуточных стоек с горизонтальной перемычкой производят через равные промежутки 0,5-0,8 м. Вообще, в металлоконструкциях стойки допускается размещать на расстоянии максимум 3 м.

Каждую стенку собирают на ровном основании, а затем собранные элементы остаётся лишь поднять, чтобы закрепить в углах металлокаркаса и цокольной части гаражной конструкции. Каркас крыши собирают и устанавливают аналогичным образом. Когда конструкция будет смонтирована, нужно убедиться в целостности, прочности и надёжности сборки. После чего можно начинать устанавливать сэндвич-панели.

Окончательная сборка

Перед облицовкой конструкции фундамент накрывают пластичным изоляционным материалом, чтобы исключить возможность соприкосновения краёв плит с основанием.

Вертикальную установку панелей выполняют посредством закрепления на верхнем и нижнем профиле с помощью саморезов. Фиксацию сэндвичей производят специальными саморезами, у которых рядом с пресс-шайбой предусмотрена прокладка. Их вкручивают чётко под прямым углом, чтобы избежать образования щелей, обеспечивающих прямой доступ влаги к утеплителю панелей. Для дополнительного укрепления плит и создания надёжного гидроизоляционного слоя места стыковки, как и замковые соединения, обрабатывают герметиком.

Сэндвич-панели начинают монтировать от углов металлокаркаса. Первую плиту используют как направляющую для соседних панелей, обязательно выставляя ее по уровню. Использование струбцины облегчает задачу выравнивания плит и ускоряет процесс изготовления стен. Угловые швы закрывают специальными стальными элементами. Когда все плиты будут установлены, переходят к изоляционно-утеплительным работам. Производят монтаж нащельников на стыках сэндвичей и влагозащитной планки (цокольного отлива) в местах соединения цоколя и стен.

Облицовка панелями крыши автобокса подразумевает создание свеса, выступающего за кровлю максимум на 30 см. Он нужен под установку водосборных желобов. Для маскировки щелей или зазоров используют специальные профильные элементы.

Полезные рекомендации

Подсказки по работе с сэндвич-панелями:

  • Саморезы нужно вкручивать в выступающие части облицовочных профилей, а не в места «впадин». Оптимальное расстояние между крепежами – до 30 см.
  • Зажимать саморезы нужно с такой силой, чтобы добиться лишь незначительной деформации силиконовой шайбы. Нельзя вдавливать её целиком, так как это лишает конструкцию «дышащих» свойств. По той же причине в местах стыковки сэндвичей необходимо наличие минимальных тепловых зазоров.
  • Защитная плёнка с плит удаляется по завершению всех строительных мероприятий. Если этим пренебречь, то рано или поздно она спровоцирует образование влаги.
  • Использование стремянки или других предметов в качестве опоры для панелей при монтаже повышает риск повреждения дорогого материала. Нарушение целостности полимерного покрытия, защищающего наружную металлическую часть сэндвича, снижает коррозийную стойкость металла, который может заржаветь.
  • Опытные мастера, которые не первый год имеют дело с сэндвич-панелями, рекомендуют использовать для их резки электролобзик со специальным полотном. Качество среза, сделанного болгаркой, будет ниже.

Монтаж гаража из сэндвич-панелей вы можете посмотреть в следующем видео.

Строительство гаража из сэндвич панелей своими силами

Гараж из сэндвич-панелей строится быстро и обладает рядом преимуществ перед традиционными металлическими, бетонными или кирпичными гаражами. Он прочен, обладает хорошей теплоизоляцией, пожароустойчив, легко монтируется на готовом фундаменте, имеет эстетичный внешний вид, возможность сделать в нём автоматические двери.

Какие панели выбрать?

Содержание статьи

Сэндвич-панели — продукт современных технологий, пользующийся большой популярностью в строительстве зданий на каркасной основе. Имеет трёхслойную структуру, сильно напоминающую бутерброд — два слоя обшивки и утеплитель посередине. Большое распространение на рынке получили СИП панели — разновидность «сэндвичей».

Верхний и нижний её слои представляют собой плиты из деревянной стружки, между которыми находится слой теплоизоляционного материала — пенополистирола. СИП панели чаще используют в строительстве каркасных домов.

Для гаража этот материал тоже подойдёт, но более практичным решением будет выбор сэндвич-панелей с металлическими верхними слоями из оцинкованной стали. Они лучше выдерживают действие агрессивных веществ, которые бывают в гараже — бензина, паров воды, растворителей. Можно выбрать панели с гладким наружным профилем или декоративным — под сайдинг или бревна. Материал утеплителя повлияет на теплоизоляционные характеристики постройки и её конечную стоимость.

Структура сип панелейСтруктура сип панелейСтроение сэндвич панели

Виды утеплителя

«Сердцевиной» сэндвич-панелей обычно бывают следующие материалы:

  • Минеральная вата. Производится из силикатных расплавов горных пород, шлаков, их смесей. Отличается хорошей теплостойкостью, звукопоглощением, не поддерживает открытого горения. Чувствительна к уровню влажности в помещении, боится попадания воды, поэтому требуется хорошая вентиляция.
  • Пенополиуретан. Наиболее лёгкий и прочный из-за своей ячеистой структуры. Не подвержен действию грызунов, микроорганизмов, плесени. При горении на поверхности материала образуется корка, и пламя затухает. Материал обладает хорошими гидроизолирующими свойствами.
  • Пенополистирол. Лёгкий материал так же с ячеистой структурой. Используется в строительстве сельскохозяйственных, торговых, производственных, складских помещений. Низкая стойкость к действию растворителей.
  • Стекловолокно. Изготавливается из очень тонких стеклянных нитей, устойчиво к воздействию химических компонентов, экологично, не горит. Запрещается использовать при температурах выше 40 градусов.

Изготовить панели самостоятельно или заказать готовые?

Размеры Сип панелиРазмеры Сип панелиГабариты сэндвич панели

Сэндвич-панели можно изготовить самостоятельно, не обращаясь к продавцам стройматериалов и посредникам. Однако, при всей кажущейся простоте стоит понимать, что есть ряд нюансов.

  1. Нужно иметь определённый опыт. Если вы ничего не мастерите своими руками, будет сложно. Кроме того, без специального оборудования производительность труда будет крайне низкой.
  2. Нужны специальные инструменты для резки дерева и металла, приспособление для быстрого и равномерного нанесения клея, а также хороший пресс.
  3. Большое внимание стоит уделить приготовлению клея, лучше однокомпонентного. Он должен после отвердевания сохранять свойства в течение длительного времени, наноситься тонким слоем, не слишком быстро схватываться.

Главное преимущество панелей, изготовленных профессионалами — качество. Их производят на заводах на специальном оборудовании, соблюдая условия техпроцесса, которые невозможно обеспечить в домашних условиях. К тому же при серийном выпуске значительно снижается стоимость изготовления продукции.

Техника безопасности при изготовлении плит

Если вы решили самостоятельно изготовить сэндвич-панели для гаража, не забывайте о мерах предосторожности во время работы:

  • Защищайте дыхательные пути от пыли и аэрозолей;
  • Работайте в перчатках;
  • Будьте осторожны во время резки материала, надевайте защитные очки;
  • Помните о возможности пожара, держите под рукой огнетушитель.

Цена вопроса

Изготовленные вручную сэндвич-панели могут стоить дешевле покупных в том случае, если выбраны дешёвые исходные материалы. Однако качество таких панелей не идёт ни в какое сравнение с заводским. Чтобы постройка из «сэндвичей» служила долго, их нужно изготавливать с соблюдением технологий производства.

Этапы строительства гаража

Размеры гаражаРазмеры гаражаГабаритные размеры гаражаОсновные детали устройства гаражаОсновные детали устройства гаражаОсновные детали устройства гаражаУстройство ленточного фундаментаУстройство ленточного фундаментаУстройство ленточного фундамента для гаражаЗаливка бетона из бетономешалки в опалубку фундаментаЗаливка бетона из бетономешалки в опалубку фундаментаЗаливка бетона для гаражаПлощадка для строительство гаражаПлощадка для строительство гаражаЕсли залить площадку бетоном, то затем можно сэкономить на устройстве пола гаража
  1. Фундамент и пол. Поскольку строительный материал лёгкий, под гараж не нужно внушительное основание. Подойдёт просто забетонированная площадка, столбчатый или ленточный фундамент. Пространство внутри засыпают песком, который хорошо утрамбовывают.

Сверху укладывают арматурную сетку, выставляют маяки, выравнивают их между собой.

Под сетку подкладывают кусочки кирпича, чтобы она была впоследствии утоплена в бетон. Далее, заливают пол раствором и разравнивают смесь, ориентируясь на маяки.

Каркас гаражаКаркас гаражаМонтаж каркаса гаража на фундамент

2. Каркас. Когда фундамент полностью готов, на нём возводят металлический каркас будущего строения. Для этого используется угловой профиль 50*50 или 75*75 мм, который соединяется сваркой или с помощью болтов. Сначала основание каркаса крепят к фундаменту, стыки уплотняют герметиком. Нижний ярус каркаса должен лежать абсолютно горизонтально.

Элементы крепления сэндвич панелей к каркасуЭлементы крепления сэндвич панелей к каркасуЭлементы крепления сэндвич панелей к каркасу

Затем к нему прикрепляют заранее собранные прямоугольники стен, на них крепят дополнительные рёбра из профиля через каждые 50 см. Перпендикулярность стен проверяют с помощью отвеса.

Сборка каркаса гаражаСборка каркаса гаражаСборка каркаса гаражаСборка каркаса гаражаСборка каркаса гаражаСборка гаража – укладка перекрытия и подготовка к обшивке

Для потолочного перекрытия берут профиль большей толщины, который так же сначала соединяют в прямоугольник, а затем крепят дополнительные элементы. Крышу укладывают поверх гаража и крепят саморезами по металлу.

Монтаж ферм для крышиМонтаж ферм для крышиМонтаж ферм для крышиНахлест кровельных панелейНахлест кровельных панелейНахлест кровельных панелей

3. Обшивка. Работа начинается со стен. К цоколю на анкерах через каждые 50–60 см крепится нижняя направляющая с наклеенной уплотнительной лентой и отверстиями под крепления. Хорошо проверяют горизонтальность с помощью уровня. В паз направляющей закладывается полоска уплотнителя. На каркас наклеивают уплотнитель по всей высоте.

Первую панель вставляют в направляющую и крепят к каркасу с помощью саморезов с шестигранной головкой, проверяя её по уровню. Вторую панель совмещают с первой, защёлкивают замок, затем крепят к каркасу.

Чтобы швы были без зазоров, в них вставляют уплотнительные прокладки. Рекомендуется на стыках использовать герметик. Чем лучше защищены стыки, тем теплее получится готовый гараж. Саморезы располагают минимум в 5 см от стыковочного края панели с шагом 50 см. Если на стену будут приходиться большие нагрузки, то шаг уменьшают.

Углы, стыки закрывают защитными пластинами и уголками. При необходимости панели обрезают электролобзиком или ножовкой по металлу с мелкими зубцами.

После завершения обшивки с поверхности панелей снимают защитную плёнку. Крышу обшивают по такому же принципу, начиная снизу и двигаясь к коньку. Где необходимо, вставляются уголки, водостоки, другие элементы кровли. Швы обязательно промазываются герметиком, стыки закрываются накладками. Если утеплитель в панелях из минеральной ваты, то обязательно нужно сделать водосток, чтобы внутрь крыши не попала влага.

Сборка гаражных воротСборка гаражных воротСборка гаражных воротСхема воротСхема воротСхема гаражных ворот

4. Ворота. На заключительном этапе строительства навешивают ворота, делают замки. Для ворот собирают прямоугольный каркас, вставляют посередине вертикально направляющую планку.

К ней крепят сэндвич-панели, стыкуя их друг с другом и фиксируя по краям саморезами. Углы ворот дополнительно затягивают по бокам. С одной стороны закрепляют на кронштейнах несущую балку. Над ней устанавливают С-профиль под зубчатую рейку электропривода.

Полезные советы

Полезные советыПолезные советыПолезные советы

При работе с сэндвич-панелями возникает ряд нюансов монтажа:

  • Обшивку гаража лучше осуществлять в сухую погоду, независимо от вида материала-уплотнителя.
  • Саморезы лучше использовать с уплотнительной шайбой. При сборке нужно затягивать саморезы хорошо, но не пережимать слишком сильно шайбу.
  • Вкручивать саморезы нужно строго перпендикулярно к панелям.
  • Панели требуют аккуратного с собой обращения, так как их поверхность довольно легко поцарапать. Если это произошло во время установки, царапины покрывают двумя слоями масляной краски.
  • Наступать на панели во время обшивки крыши нельзя, так как они могут проломиться. Передвигаться по крыше можно, только используя деревянный настил, опирающийся на каркас гаража.
  • Чтобы панели плотнее прилегали друг к другу, во время монтажа их фиксируют струбцинами.
  • Для резки материала нельзя использовать болгарку. Резку проводят на средних оборотах двигателя электроинструмента.
  • Рекомендуемый угол уклона кровли составляет 7 градусов. При большем значении угла требуется установка дополнительных опорных элементов, иначе крыша будет испытывать повышенные нагрузки.
  • При внутреннем обустройстве гаража помните, что нельзя крепить на стены из сэндвич-панелей тяжёлые полки с инструментом.

Грамотно собранный и установленный гараж будет служить вам верой и правдой в течение десятков лет. Он станет надёжным укрытием для вашего автомобиля, кладовой и мастерской для вас.

Рассмотрим как построить гараж из сэндвич панелей

Пример гаража, построенного из сэндвич-панелей

Пример гаража, построенного из сэндвич-панелей

Любой автомобилист, который любит свою машину и заботится о её сохранности, будет стараться обеспечить максимально комфортные условия для хранения транспорта. Известно, что длительное хранение автомобиля на улице под воздействием факторов окружающей среды, негативно влияет на состояние кузова и снижает сроки эксплуатации.

Если вы являетесь счастливым обладателем собственного участка, то гараж построить из сэндвич панелей стоит незамедлительно, поскольку этот вариант будет относительно не дорогим, прочным и комфортным для хранения автомобиля и проведения мелкого ремонта.

В этой статье мы детально рассмотрим процесс постройки собственного гаража из сэндвич-панелей и дадим несколько полезных советов.

Что такое сэндвич панели

Устройство сэндвич панели

Устройство сэндвич панели

Гаражи из металла долгое время были популярным решением для хранения автомобиля, однако они имели ряд существенных недостатков. Металл не сохранял тепло, и в холодное время года в нём было очень холодно. Летом, напротив, металл очень сильно нагревался, что вынуждало владельцев обустраивать дополнительное утепление, которое существенно уменьшало и без того маленькую площадь.

Кирпичные строения при должном уровне утепления являются идеальным решением, однако, цена такого монолитного гаража не всем по карману. К тому же строение очень сложное и требует привлечения компетентных специалистов, а в некоторых случаях возведение такой капитальной постройки и вовсе невозможно.

Сборные гаражи из сэндвич-панелей лишены всех упомянутых недостатков, поскольку панели выполнены в виде многослойного пирога, состоящего из двух листов профильного металла, между которыми имеется утеплительный слой из полиуретана, пенополистерола или прессованной минеральной ваты.

Пример стеновых и кровельных панелей

Пример стеновых и кровельных панелей

К сведению. В большинстве случаев внутренний лист панелей выполнен из ровного листа металла для удобства его монтажа на каркас, а наружная часть имеет рельефную поверхность. Кровельные панели отличаются от стеновых более крупным рельефом и специальными наплывами для герметичного соединения друг с другом, как показано на фото выше. На рынке можно встретить сэндвич панели, которые в качестве наружных слоёв имеют древесные или композитные листы, однако для постройки гаража лучше применять металлические.

Создавая проект гаража из сэндвич панелей, необходимо размеры гаража подгонять под типовые размеры панелей, для того, чтобы избежать большого количества остатков и лишних разрезов. На рынке можно встретить панели длиной от 2 до 12 метров и шириной от 50 до 120 см.

Также может быть и разная толщина, которая выбирается в зависимости от климатических условий региона. Каждая панель имеет специальные замковые соединения для герметичности стыка, а внутренний наполнитель служит теплоизоляцией и гараж не нуждается в дополнительном утеплении.

Другими словами, это уже готовая часть стены, которая просто устанавливается на каркас и не требует дополнительной облицовки.

Преимущества гаражей из сэндвич-панелей

Быстровозводимые гаражи из сэндвич панелей обладают целым рядом преимуществ, которые выгодно отличают их от других типов строений.

К таким преимуществам можно отнести:

  • Терморегуляция. Панельные гаражи удерживают тепло в зимний период, а в летнее время сохраняют прохладный климат в помещении.
  • Звукоизоляция. Чем толще панель, тем выше уровень звукоизоляции. Работающий двигатель или шумные ремонтные работы не будут тревожить соседей.
  • Легкость материала. Панели отличаются маленьким удельным весом, что существенно ускоряет скорость постройки и не требует использования спецтехники. Это же качество делает лёгким всё строение, что позволяет не делать массивный фундамент, как при постройке гаража из кирпича.
  • Строительство гаражей из сэндвич панелей может проводиться в любое время года, так как материал не имеет усадки и тепловых расширений. Исключением является только создание фундамента под гараж.
  • Сэндвич панели имеют высокую пожарную безопасность и являются экологически чистым материалом. Металлические листы имеют полимерное покрытие, защищающее их от коррозии.

К сведению. Панели имеют большое разнообразие цветовых исполнений и рельефного рисунка, что позволяет вписать постройку в любой ландшафтный дизайн. При покупке материала к нему прилагается инструкция по правилам монтажа сэндвич панелей, следование которой существенно упростит и ускорит процесс постройки.

Роллетные ворота для гаражей из сэндвич-панелей

Роллетные ворота для гаражей из сэндвич-панелей

Проектируя гаражи сборные из сэндвич панелей, лучшим вариантом для ворот будет роллетная конструкция (см. Роллеты в гараж: их цена и качество), которая имеет маленький вес и существенно экономит пространство. При необходимости роллеты всегда можно оборудовать дополнительным электроприводом с дистанционным управлением.

Подготовка фундамента для будущего гаража

В качестве основания под будущий гараж можно использовать ленточный или монолитный фундамент (см. Как залить фундамент под гараж: делаем правильно). Если поверхность пола внутри гаража планируется делать из бетона, то лучше сразу заливать монолитный фундамент.

Поскольку сендвичные панели для строительства гаража имеют легкий вес, то строение в общем получается не тяжелым и массивного ленточного фундамента не требуется. Для создания монолитного фундамента требуется вырыть котлован по форме будущего гаража на глубину 40-50 см и плотно утрамбовать грунт.

Затем на дно котлована укладывается песчаная подушка в 10 см, следом укладывается слой щебня в 10 см и тщательно утрамбовывается. Песчано-гравийная подушка служит компенсатором при подвижках грунта в результате его промерзания или намокания, что существенно снимает нагрузку с монолитной плиты.

Заливка монолитного фундамента для гаража

Заливка монолитного фундамента для гаража

Затем в котлован устанавливается опалубка, которая будет на 15-20 см выше поверхности участка, для того, чтобы талая вода не попадала в помещение гаража. После опалубки устанавливается металлическая армированная сетка, которая изготавливается из прутьев диаметром 8-10 мм. После чего она заливается бетоном, как показано на фото выше.

Важно. При укладке армирующей сетки прутья связывают между собой монтажной проволокой. Сварку применять нельзя, поскольку фундамент будет испытывать деформационные нагрузки и сварка лопнет. Перед тем, как построить модульный гараж из сэндвич панелей на монолитном фундаменте, проведите разведку местности на наличие и уровень грунтовых вод. Если грунтовые воды высокие и есть вероятность подмыва фундамента, то перед укладкой песчано-гравийной подушки необходимо проложить слой гидроизоляции из плотной монтажной плёнки с напуском на стены котлована.

Установка каркаса для сэндвич панелей

Устанавливают сэндвич панели для гаража на специально подготовленный каркас, который может быть выполнен из дерева или металла (см. Металлический каркас для гаража своими руками).

Итак:

  • В деревянном каркасе применяется брус 10х10 см или более, в зависимости от площади гаража. Для крепления брусьев между собой используются уголки из оцинкованного металла и саморезы по дереву.
  • Металлический гараж возводят из стальных профилей. Можно использовать металлические трубы или уголки, а также П-образные оцинкованные профили. Соединяют металлический каркас при помощи сварки, а в разборном варианте при помощи болтовых соединений. П-образный профиль скрепляется специальными шурупами по металлу.
Пример металлического каркаса из П-образного профиля

Пример металлического каркаса из П-образного профиля

Строительство из сэндвич панелей гаража начинается с установки закладного профиля на фундаменте, который называется ригель. Ригель устанавливают на расстоянии 10-15 см от края плиты и крепят у фундамента при помощи специальных дюбелей.

Важно. Установка первого ригеля является самым важным этапом, поскольку от него зависит правильная геометрия всего строения. Ригель должен быть максимально выверен по горизонтали, и при необходимости производится установка специальных подкладок. Между ригелем и фундаментом монтируют ленту гидроизоляции из вспененного полиэтилена или рубероида, как показано на фото ниже.

Гидроизоляционная лента между фундаментом и каркасом

Гидроизоляционная лента между фундаментом и каркасом

Важно. Если каркас делается из деревянного бруса, то в этом случае ригель перед укладкой необходимо обработать специальными пропитками, которые защитят дерево от гниения и воздействия влаги. Обратите внимание на отступ в 10-15 см от края стяжки, который предусмотрен для толщины сэндвич-панелей. При заливке стяжки она должна быть на 10-15 см больше по периметру, чем размер гаража.

Сам каркас состоит из жестких прямоугольников для каждой стены с дополнительными ребрами жесткости. Угловые стойки должны быть усилены. Для крыши изготавливаются фермы и устанавливаются на уже готовый стеновой каркас. Примерная схема каркаса показана на изображении ниже.

Схема каркаса из металлического профиля для гаража

Схема каркаса из металлического профиля для гаража

Важно. Осуществляя строительство гаража из сэндвич панелей на каркасе, особое внимание уделите тем частям, на которые будет повышенная нагрузка, таким как проём для ворот, угловые стойки. Верхний горизонтальный профиль, на котором установлены фермы. Расстояние между ребрами жесткости выбирается в зависимости от ширины сэндвич-панелей таким образом, чтобы стык панелей приходился на ребро и была возможность надёжно его зафиксировать шурупами.

Сборку можно проводить как по месту, так и каждую секцию отдельно. Модульный вариант позволит быстрее и точнее сделать каркас, если рядом есть ровная поверхность для его сборки.

Установка сэндвич панелей на каркас

Постройка гаража из сэндвич панелей может проводиться как в горизонтальном, так и в вертикальном варианте размещения панелей, но чаще всего используется именно вертикальный метод, поскольку так легче стыковать панели между собой и они не испытывают нагрузки друг на друга.

При установке первой панели в месте её контакта с поверхностью фундамента укладывают специальную изоляционную ленту, как показано на фото ниже. Эта лента служит гидроизоляцией и одновременно даёт небольшой зазор для теплового расширения панели.

С наружной части стыка устанавливают специальный отлив, который отводит стекающую воду за пределы основания.

Пример установки панели на фундамент

Пример установки панели на фундамент

При креплении панелей к каркасу используют специальные шурупы, которые имеют резьбу в начале шпильки и возле основания шляпки. На конце шурупов обычно имеется специальный бур, для крепления к металлическому каркасу, а для крепления к деревянному каркасу бур не используется.

Элементы крепления сэндвич-панелей к каркасу и между собой

Элементы крепления сэндвич-панелей к каркасу и между собой

Панели соединяют между собой специально предусмотренным замковым соединением, которых существует несколько разных видов. Собирая гараж из сэндвич панелей своими руками, необходимо потренироваться с прилагаемым усилием для закручивания шурупа. Если сильно передавить, то шуруп продавит панель и нарушит герметичность соединения.

Монтаж всегда начинается со стеновой угловой панели, и от правильности её установки зависит весь дальнейший набор. Для удобства монтажа и временного фиксирования панелей можно использовать специальные струбцины.

Если панели не имеют замковых соединений, то в месте их стыка устанавливается уплотнительная резина (1) и закрывается стыковочной декоративной планкой (2). Для крепления стыковочной планки применяют шурупы по металлу (4) с уплотнительной резинкой (3), как показано на фото ниже.

Пример стыковки панелей без замкового соединения

Пример стыковки панелей без замкового соединения

В местах угловых соединений панели устанавливают вплотную друг к другу и между ними прокладывают изоляционный материал, после чего стык закрывают декоративной накладкой, как на изображении ниже.

Пример угловой стыковки сэндвич панели

Пример угловой стыковки сэндвич панели

Если монтируется гараж сборный из сэндвич панелей с установкой двухскатной крыши, то кровельные панели монтируют также, как и стеновые. В месте конькового соединения делают тепловой зазор в 2-3 см, который заполняется минеральной ватой и закрывается декоративной накладкой.

Пример стыковки кровельных сэндвич панелей

Пример стыковки кровельных сэндвич панелей

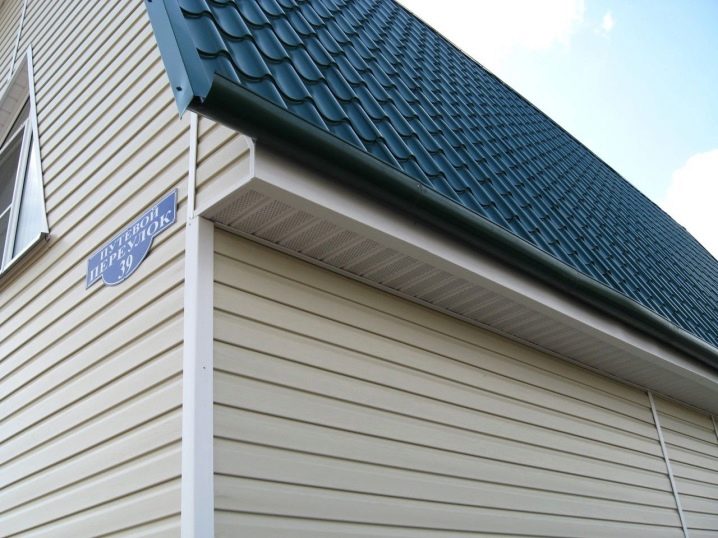

По периметру крыши на краях кровельных панелей монтируют отливы для отвода дождевой воды за пределы фундаментного основания. На этом сборку можно считать оконченной и приступать к монтажу гаражных ворот.

Полезные советы

Когда строим гараж из сэндвич панелей, необходимо помнить несколько важных правил:

  • Все панели имеют защитную плёнку, которая снимается только после полной сборки гаража.
  • Старайтесь не повредить краску на наружной металлической части панели, поскольку в месте повреждения металл начнёт ржаветь.
  • В процессе монтажа не опирайте на панель лестницу и другие предметы.
  • Для раскроя панелей применяйте болгарку с отрезным диском по металлу.

На этом теоретическую часть можно считать оконченной, а для закрепления полученных знаний рекомендуем просмотреть видео материал в конце статьи.

Гараж из сэндвич панелей своими руками (самостоятельно)

С появлением на рынке таких материалов, как сэндвич-панели появилась возможность строительства гаража своими руками. Возведение гаража своими руками дает не только значительную экономию денежных средств, но и создает предмет гордости своего владельца.

Чем хороши сэндвич-панели при использовании их для строительства? Прежде всего своими замечательными характеристиками.

  1. Создают внутри помещения «эффект термоса»-сохраняют тепло зимой и прохладу летом.
  2. Обладают хорошими шумоизолирующими свойствами.
  3. Экологичны, пожаростойки, антикоррозийны.
  4. Удобны для применения в строительтсве, имея легкий вес, высокую прочность и простоту крепления.
  5. Разнообразная цветовая гамма панелей и отсутствие необходимости внешней и внутренней отделки стен.

Поэтому гараж из сэндвич-панелей будет иметь те же достоинства.

ФУНДАМЕНТ

Фундамент для гаража из сэндвич-панелей не должен обладать особой прочностью, так как вес гаража будет невелик. Делают ленточные и столбчатые фундаменты. Распространенным вариантом фундамента является «подсыпка» щебня и песка с утрамбовкой каждого слоя и формирование бетонной опалубки для крепления металлического каркаса.

КАРКАС

После высыхания бетонного основания приступают к сборке металлического каркаса.
Для сборки конструкции каркаса применяются уголки 50*50 мм или 75*75 мм. Между собой части каркаса либо свариваются, либо крепятся болтами.
Каркас — это жесткий прямоугольник с большим количеством вертикальных стоек. Вначале работ по сборке каркаса, делают и крепят к фундаменту нижний пояс. Положение его должно быть строго горизонтально, и для его выравнивания применяют прокладки из уплотнительной ленты или дощечки. Вертикальные стойки монтируются на углах и по бокам каждой стены с определенной частотой.
Для сборки конструкции каркаса применяются уголки 50*50 мм или 75*75 мм. Между собой части каркаса либо свариваются, либо крепятся болтами.

СТЕНЫ

К монтажу панелей приступают с любого из углов каркаса. К стойке шурупами с болтовой головкой монтируют первую стыковочную панель, одновременно выравнивая ее в горизонтальной и вертикальной плоскости. Выравнивание делается по уровню. Саморез нужно располагать на расстоянии в 5 см от стыковочного края панели. Они вкручиваются через каждые 0,5 метра. Если предполагается, что на стену будут действовать значительные механические или ветровые нагрузки, то расстояние между саморезами необходимо уменьшить. К первой панели крепят вторую с использованием запорного механизма. В швы монтируются прокладки для обеспечения плотной и герметичной стыковки. Стыки самого каркаса и панелей прокладываются уплотнительной лентой. Для лучшей стыковки панелей применяется «прожимка». Для промазывания крепежных замков панелей применяется герметик. Стыковочная панель должна быть первой в каждом ряду. При обрезании панелей нельзя использовать болгарку, так как она повреждает края панели. Применяют электролобзик или металлическую ножовку.

КРЫША

Крышу так же кроется сэндвич-панелями. Типы крыш, по желанию, могут выполняться односкатные и двухскатные. . Монтаж панелей происходит от нижнего края, крепят их саморезами. Получится, что, последний ряд будет проходить вдоль конька.
Обязательно использовать защитные накладки для закрытия стыков. Швы промазываются герметиком. Для недопущения попадания влаги внутрь панелей делается водосток.



Гараж из сэндвич-панелей + видео

Проблема с парковочным местом не понаслышке знакома каждому автомобилисту. Особенно остро ее ощущают те, кто в силу ряда причин не имеет собственного гаража. При этом, даже наличие места под строительство не всегда позволяет быстро выстроить гараж из традиционных материалов – кирпича и бетона. Установка «ракушки» в настоящее время также не является выходом из положения, поскольку такой гараж не отвечает ни малейшим требованиям к безопасности, а об его теплоизоляционных свойствах говорить и вовсе не приходится.

В качестве выхода из затруднительной ситуации можно рассмотреть вариант постройки гаража из сэндвич-панелей. Это современный и надежный строительный материал, который пользуется огромным спросом – из него возводятся торговые центры и небольшие магазинчики, жилые и офисные малоэтажные здания. Огромным достоинством такого способа строительства является простота работы с сэндвичем, его высокие эксплуатационные характеристики, невысокая стоимость и отличный внешний вид.

Преимущества гаража из сэндвич-панелей очевидны

Гараж из сэндвич-панелей своими руками легко возвести буквально за несколько дней. Это достаточно важное, но далеко не единственное преимущество «сэндвича», как строительного материала. К числу наиболее очевидных преимуществ гаража из сэндвич-панелей можно отнести:

  • скорость проведения всех необходимых работ – построить гараж можно за 2-3 дня;
  • отсутствие необходимости привлечения тяжелой техники или высокооплачиваемых специалистов;
  • минимальное количество работ по подготовке территории для строительства;
  • гараж из сэндвича может обойтись совсем без фундамента, либо легким, малозаглубленным основанием;
  • возможность возведения гаража любого размера и геометрической формы;
  • малое количество строительного мусора, вывезти который можно на легковом транспорте сразу по окончании работ;
  • большое разнообразие цветов самого материала;
  • гараж из сэндвич-панелей практически не требует внешней отделки;
  • получаемое строение отличается высокими показателями звуко – и теплоизоляции, поэтому дополнительных работ по этому направлению не потребуется;
  • уже готовый и введенный в эксплуатацию гараж легко может быть демонтирован вновь собран на новом месте.

Перед тем, как приобретать сэндвич панели для возведения гаража следует учесть тот факт, что гараж относится к сооружениям с повышенной пожарной опасностью. Поэтому для его строительства подходят только те изделия, в роли утеплителя в которых используется базальтовый утеплитель (каменная вата) – он способен выдерживать длительное воздействие открытого пламени с температурой более 1000 градусов. кроме этого, он экологически безопасен.

Подготовка материала и строительной площадки

Сам по себе, монтаж гаража из сэндвич-панелей не является трудным, но вначале потребуется подготовить место строительства. В том случае, если принимается решение строить гараж без фундамента, необходимо сделать песчано-гравийную подушку, которую потребуется качественно утрамбовать. Если же грунт в зоне строительства слабый, подвержен периодическим усадкам, то лучше предусмотреть неглубокий ленточный фундамент. Это несколько увеличит сроки проведения работ, но повысит надежность всего строения.

Перечень инструментов, которые потребуются для сборки гаража из сэндвича невелик:

  • электродрель;
  • болгарка;
  • ножовка по металлу;
  • рулетка, уровень, строительный уголок;
  • герметик, выдерживающий воздействие высоких и низких температур;
  • крепежи, идущие в комплекте с сэндвич-панелями или приобретаемые отдельно, а также уплотнительные элементы.

После того, как будет подготовлена площадка для гаража, можно приступать к возведению каркаса, который может быть, как деревянным, так и металлическим. Если он деревянный, то следует приготовить брус сечением 100*100, предварительно обработанный огнебиозащитным составом в несколько слоев. Соединять брус необходимо толстыми стальными уголками. Если каркас выполняется из металлических уголков, соединение их могут быть как сварные, так и болтовые.

Каркас, необходимый для быстровозводимого гаража из сэндвич-панелей представляет собой жесткий прямоугольник из горизонтальных и вертикальных стоек. Вначале собирается и крепится нижний пояс, который требуется уложить и закрепить строго горизонтально – выравнивается он при помощи деревянных колышков или уплотнительной ленты. Проверяется строительным уровнем, только после этого окончательно крепится к основанию. Вертикальные опоры устанавливаются вначале по углам будущего гаража из сэндвич-панелей, затем по краям ворот, затем по периметру стен, с шагом не менее 2,5-3 метров.

Возводим стены будущего гаража

После успешного завершения возведения каркаса, строительство гаражей из сэндвич-панелей продолжает монтаж стен. Как и в случае с каркасом, монтаж самих панелей начинается с углов. К вертикальной стойке каркаса саморезами с болтовой головкой необходимо привернуть первую панель. Выполняя эту манипуляцию следует очень внимательно следить за тем, чтобы панель располагалась строго вертикально, а ее верхний край был, соответственно, горизонтальным. Места расположения саморезов не должны быть менее, чем в 5-ти мм от края стыковочной планки панели.

Внимание! Количество саморезов, необходимых для крепления панели составляет не менее одного на каждые 50 см, но при установке модульного гаража из сэндвич-панелей в местах, где возможна большая ветровая или механическая нагрузка, количество саморезов необходимо увеличить.

После надежной фиксации первого сэндвича, к ней присоединяется следующая. Для этого предусмотрен специальный запорный механизм, облегчающий и ускоряющий выполнение всех работ. Не следует забывать об установке специальных герметизирующих прокладок, располагающихся между панелями. Для хорошего сцепления панелей между собой следует приложить определенное усилие, которое, тем не менее, не должно быть чрезмерным, чтобы не вызвать деформации. Когда гараж из сэндвич-панелей монтируется в климатической зоне с холодным климатом или с обилием осадков, запорный механизм необходимо предварительно обработать герметиком.

Новый ряд панелей начинается со стыковочной панели, при этом, оптимальную прочность и жесткость вся конструкция приобретет в том случае, если вертикальные швы будут идти «вразбежку», а не строго один над другим. Для обеспечения такого эффекта, новые ряды начинают не с целой панели, а с обрезанной, которая остается от предыдущего ряда. Важным моментом, который необходимо соблюсти, является наличие деформационных промежутков, которые необходимо опредусмотреть в торцах каждой стены. Впоследствии они закрываются специальными профильными элементами, и играют роль компенсатора, не позволяя конструкции деформироваться вследствие сильного нагрева летом или воздействия мороза зимой.

Совет! Резать заводскую сэндвич-панель необходимо только ручной ножовкой или электролобзиком на невысокой скорости. Использовать болгарку не рекомендуется, поскольку это приводит к деформации краев панели. Коме этого, происходит расслоение защитного покрытия, что способствует образованию коррозии в процессе эксплуатации.

Кровля гаража – важный и необходимый элемент

После того, как закончены работы по возведению стен, приступают к работам по устройству крыши. Как правило, оптимально выполнять ее из таких же сэндвичей. В зависимости от предпочтений владельца, крыша гаража из сэндвич-панелей допускается  одно- или двускатной. Вне зависимости от выбранного типа, монтаж начинается с нижнего ряда, таким же образом, как проводился монтаж панелей для стен. Таким образом, последний ряд сэндвича будет располагаться вдоль конька.

Особое внимание при устройстве кровли следует уделить качеству герметизации мест стыковки. Кроме обязательного использования прокладок из комплекта, необходимо дополнительно использовать герметик, предназначенный именно для наружных работ. Им «щедро» обрабатываются абсолютно все стыки. Кроме этого, они дополнительно защищаются специальными накладками, фиксирующимися на кровельные саморезы. Стоит понимать, что несмотря на достаточную прочность панели, она имеет свой предел. Поэтому передвигаться по крыше рекомендуется только по специальным деревянным настилам. В обязательном порядке гараж из сэндвич-панелей снабжается системой водостока.

Некоторые особенности самостоятельного строительства гаража

Несмотря на достаточную легкость самостоятельного возведения конструкций из готовых панелей, даже самый проект гаража из сэндвича, требует соблюдения определенных правил. Кроме того, стоит проявить максимальную аккуратность, помня о том, что лучше потратить на строительство чуть больше времени, нежели потом бороться с протечками воды или тратить большие суммы на отопление продуваемой конструкции. Ряд нюансов, знание которых поможет избежать ошибок при строительстве выглядит следующим образом.

  1. Вкручиваемые саморезы должны располагаться строго перпендикулярно.
  2. Все царапины на сэндвиче, которые неизбежно появляются в процессе погрузки-разгрузки и монтажа необходимо сразу по окончании строительства закрашивать эмалью по металлу, нанося ее в два слоя с промежуточной сушкой.
  3. Привозить сэндвич-панели на место строительства лучше всего за неделю-две до начала работ, но снимать с них защитную пленку можно только перед самим процессом сборки.

Для того, чтобы не ошибиться с количеством необходимого материала, имеет смысл воспользоваться специальным калькулятором для расчета гаража из сэндвич-панелей. Видео-пособие по сборке гаража из сэндвич-панелей дополнительно поможет быстро вникнуть в тонкости процесса

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
