Как сделать фундамент на сваях своими руками – Как сделать свайный фундамент своими руками. Особенности устройства свайного фундамента. Основные этапы работы по установке свайного фундамента своими руками

Содержание

Как сделать сваи для фундамента: технология изготовления

На сложных грунтах очень трудно возводить прочные и надежные сооружения. Тут очень важно правильно сделать фундамент. Для таких участков подходят не все типы основания. Например, традиционный ленточный фундамент может не выдержать подвижек грунта.

Именно поэтому на участках со сложным грунтом, имеющим малую несущую способность, используют свайное основание.

Очень часто в качестве опор берут уже готовые изделия, но такое не всегда возможно. Например, если застройка проводится по близости с другими сооружениями, то использовать спецтехнику (а без нее порой невозможно установить сваи) затруднительно.

И в этом случае для вас будет актуален вопрос: как сделать сваи для фундамента своими руками. Именно об этом и пойдет речь в статье.

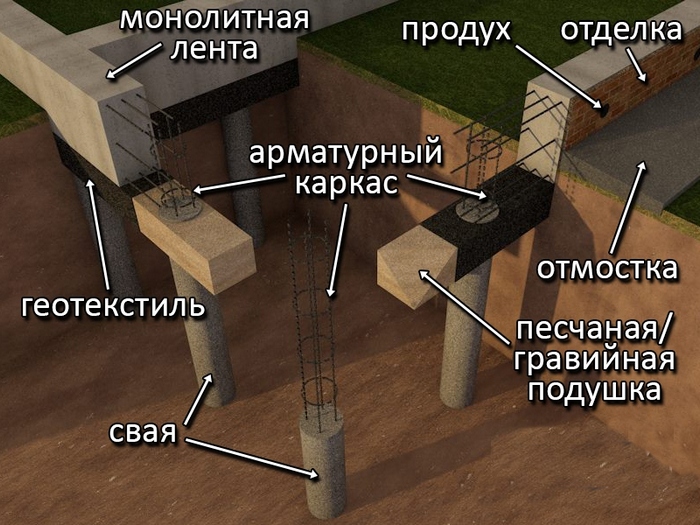

свайный фундамент из бетонных сваи

свайный фундамент из бетонных сваи

Подготовительный этап

Любая работа, а тем более такая важная как создание фундамента, начинается с расчетов. Вам необходимо высчитать, сколько свай необходимо, а также места их расположения.

Обратите внимание! Опоры устанавливаются по углам дома, а так же в местах пересечения несущих стен. Но если дом достаточно большой или имеет более одного этажа, то количество свай может быть больше.

Кроме того, следует выяснить на какую глубину нужно устанавливать опоры фундамента. Этот параметр зависит от многих факторов, основными из которых являются:

  • глубина расположения устойчивых грунтов;
  • уровень подземных вод;
  • глубина промерзания грунта;
  • масса самого здания

Большинство из этих данных можно узнать, только проведя геологические исследования, а конкретно проделав несколько пробных бурений. Конечно, это потребует от вас дополнительных расходов, но без этих сведений сделать надежный и долговечный фундамент будет невозможно.

Разметка фундамента дома

После проделанных расчетов выполняем разметку на месте. После этого приступаем к довольно сложной и долгой работе. Вам необходимо пробурить скважины для каждой сваи.

разметка под свайный фундамент

разметка под свайный фундамент

Для этого можно воспользоваться автобуром, но такое не всегда возможно, да и обойдется довольно дорого. Поэтому всю работу можно сделать своими руками. Для этого используется ручной бур нужного диаметра.

Первоначально на месте создания сваи роется небольшой котлован, не более полуметра в глубину. Такая процедура облегчит дальнейшие работы. Далее, мы берем бур и начинаем «сверлить» грунт. При этом каждые 20-30 сантиметров устройство вынимается из земли и очищается. Если этого не делать, то пройдя метр, вы уже не вытащите бур наверх, да и дальнейшее «сверление» будет невозможно.

бурение скважин под свайный фундамент

бурение скважин под свайный фундамент

Работы по созданию скважины продолжаются до нужной глубины. При этом бур периодически наращивается при помощи специальных насадок. Стоит учитывать, что чем глубже вы зайдете, тем труднее будет крутить. Под самый конец бурения используется особая насадка, которая позволяет увеличить платформу.

Если сами сваи в грунте просто заливаются, то для верхней части требуется создать опалубку. В качестве материала можно использовать деревянные щиты или съемные металлические конструкции. Очень часто делается несъемная опалубка. В этом случае прекрасно подходит металлический профиль. После заливки бетона он становится дополнительной защитой фундамента и заметно продлевает срок эксплуатации.

Делаем армирование

Сваи своими руками представляют собой залитый в проделанные скважины раствор. Но, как известно, сам бетон не может существенно противостоять подвижкам грунта. Такая свая просто растрескается.

Чтобы этого не произошло ее усиливают при помощи армирования. Существует множество способов сделать такой каркас, но чаще всего используют следующие два:

  • первый, самый простой, подразумевает создание прямолинейного каркаса. Для этого длинные вертикальные прутья сваривают между собой перемычками. При этом должны образовываться ячейки с размерами 10 на 10 см. всю эту конструкцию и погружают в готовую скважину;
  • второй способ считается более сложный в исполнении и дорогой. Для изготовления армирующего каркаса необходимо сделать из прутьев круги, по диаметру чуть меньше будущей сваи. Далее они свариваются перемычками с шагом 4-5 сантиметров. После этого готовую конструкцию помещают в скважину.

Первый вариант встречается чаще всего, так как сделать его гораздо проще. Но если на вашем участке сложный грунт, который может сильно смещаться, то лучше отдать предпочтения второму типа каркаса. Такое армирование лучше выдерживает все нагрузки и служит долго.

armirovanie-svaynogo-fundamenta

armirovanie-svaynogo-fundamenta

Для изготовления каркаса используются прутья с сечением 10 миллиметров. Также для работы вам понадобится сварочный аппарат. Не стоит скручивать прутья между собой при помощи проволоки, такой способ подходит только для ленточного или плитного фундамента. Для свайного основания очень важна прочность конструкции, поэтому лучше воспользоваться сварочным аппаратом.

При создании каркаса необходимо чтобы он минимум на 5 сантиметров был выше, чем уровень заливки. Кроме того, прутья должны соединяться с армированием более широкой верхней части опоры. Так вы создадите монолитную конструкцию, которая будет более надежной.

Заливка раствора

После подготовки скважин и создания армирующего каркаса приступаем к основным работам по создания свай для фундамента. Они будут заключаться в заливке бетонного раствора, который вначале необходимо подготовить.

Видео: Устройство свайного фундамента

Первым делом необходимо подготовить все необходимые материалы и инструменты. Для выполнения заливки вам понадобится:

  • цемент хорошего качества марки М500. Не стоит покупать дешевые варианты. Такая экономия может плохо сказаться на эксплуатационных качествах свайного фундамента;
  • гравий. Лучше всего использовать гранитный, так как у него очень высокие показатели прочности. Но такой гравий может обойтись дорого, поэтому можно приобретать и обычный. При этом величина фракций должна быть в пределах 20-40 миллиметров;
  • песок. Тут лучше отдать предпочтение крупнозернистому речному, но при его отсутствии можно использовать и карьерный;
  • бетономешалка. Конечно, можно производит замес и в обычном большом корыте, но вот качество смеси будет не на нужном уровне. Кроме того, бетона понадобится достаточно много, и сделать такой объем без бетономешалки будет затруднительно;
  • полиэтиленовая пленка

После подготовки всех материалов можно приступать к «замесу» бетонной массы. Для этого можно воспользоваться следующими пропорциями.

На один объем цемента марки М500 берем один объем гравия и два объема песка. Все помещаем в бетономешалку и начинаем перемешивать.

При этом гравий лучше всего предварительно промыть чистой водой. Песок берется без посторонних примесей и просеянный (чтобы не попадались крупные камни). Кроме того, следует использовать песок с влажностью не более 10-15 процентов.

zalivka-svaynogo-fundamenta-betonomeshalkoy

zalivka-svaynogo-fundamenta-betonomeshalkoy

После смешивания сыпучих компонентов добавляем воду. Ее объем должен составлять половину объема используемого цемента. Не стоит брать воду из соседнего водоема. Лучше всего подойдет водопроводный вариант, он чистый и не содержит биологических примесей.

Совет! Если имеются средства, то можно заказать уже готовый бетон. Такой способ более предпочтителен. Во-первых, сам раствор будет нужного качества и характеристик. Во-вторых, вы сможете залить все сваи за один раз, что существенно увеличит скорость строительства.

При заливке важно не сдвигать с места армирующий каркас. Прутья должны быть расположены внутри бетона, в противном случае они могут начать ржаветь и прочность фундамента ухудшится. Расстояние от внешнего края сваи до арматуры должны быть не менее 3-5 сантиметров.

При заливке следует удалять воздушные пузыри из бетонного раствора. Для этого можно воспользоваться длинным металлическим прутом или специальным глубинным вибратором. Если оставить воздушные пузыри, то свая пожжет треснуть, что ухудшит ее несущие способности.

После заливки бетона не стоит оставлять свайный фундамент без присмотра. Необходимо добиться правильного его высыхания. Нельзя допустить, чтобы бетон высыхал под воздействием ветра или прямых солнечных лучей, это будет способствовать растрескиванию поверхности.

Чтобы этого избежать на следующий день после заливки свайный фундамент покрывают толстой полиэтиленовой пленкой, а при необходимости смачивают водой. Раствор наберет полную прочность только через 20-21 день. Только после этого можно приступать к дальнейшему строительству.

Если все действия от расчетов до поддержания влажности фундамента сделаны правильно, то свайное основание будет надежной и легко перенесет все подвижки грунта. В результате ваш дом простоит долго и не доставит вам проблем при своей эксплуатации.

Видео: Столбчатый фундамент  — легко!

teremizbrusa.ru

Фундамент на винтовых сваях - плюсы и минусы свайно-винтового фундамента своими руками, видео

Применение фундамента на винтовых сваях в кратчайшие сроки и при минимуме затрат позволяет самостоятельно сделать основание под баню, частный дом или гараж. С установкой свай в виде винтов из стали в состоянии справиться даже начинающий строитель. Существует несколько типов таких фундаментных опор с разной несущей способностью, подобрать их для конкретного здания и грунта несложно.

Содержание

  1. Что это такое?
  2. Виды и подвиды
  3. Плюсы и минусы
  4. Пошаговая инструкция
  5. Применение в строительстве

Что такое свайно-винтовой фундамент?

По конструктивному устройству винтовая свая – полая внутри труба из железа, на нижнем конусовидном конце которой приварены лопасти бура для ее ввинчивания в землю. После погружения в грунт эти опорные столбы связываются ростверком либо нижними рядами сруба. В результате каждая из опор принимает на себя часть нагрузки от здания, распределяя ее по всему свайному полю.

Так выглядит винтовой фундамент на сваях

Так выглядит основание

Рекомендуем:

Любые работы по фундаменту дома от компании ГЛАВ-СВАИ

ГЛАВ СВАИ

Звонок по России бесплатный: 8 (800) 70-70-988

Лопасть на конце наконечника снизу с одной стороны упрощает вкручивание трубы в плотные грунтовые слои, а с другой – играет роль удерживающего анкера. В отдельных случаях при необходимости подобная опора просто выкручивается из земли и используется на новом месте для нового свайного фундамента. Главное чтоб она не проржавела к этому времени, находясь в грунте.

Виды винтового фундамента

По конфигурации и предназначению лопастей выделяют:

  1. Широколопастные – типовой вариант с одной лопастью в 1–1,5 захода.

  2. Многолопастные – с несколькими лопастями.

  3. Узколопастные – с наконечником в виде шурупа на 5–8 оборотов винта.

Различные виды винтовых свай в зависимости от почвы

Различные виды в зависимости от почвы

Первый вариант предназначен для легких построек и устойчивых грунтов. Второй тип винтовых свай используется при необходимости улучшить несущую способность опоры с компенсацией ее подвижек по вертикали, а также для высоких и тяжелых по общему весу коттеджей в 2-3 этажа.

Третья разновидность – для оснований на грунтах с обилием камней. Для условий вечной мерзлоты рекомендуется брать также узколопастный аналог, только имеющий не заостренный конец, а раскрытый срез с зубьями по периметры.

Свайный наконечник бывает литым (ВСЛ) либо сварным (СВС). Первый стоит дороже. Однако он более прочен и способен вынести большие нагрузки, нежели наварной аналог. Если грунты на участке строительства плотные или фундамент нужно делать под большой дом, то лучше потратиться и взять с литым наконечником.

Плюсы и минусы фундамента на сваях

Среди преимуществ использования таких основание числятся:

  • Долговечность и высокая несущая способность – подобные сваи без проблем выдерживают сезонные пучения и служат 50–80 лет;

  • Экономичность – обходится на 20–30% дешевле иных вариантов;

  • Отсутствие строительного мусора и больших объемов выемки земли;

  • Высокая скорость возведения – для самостоятельного устройства фундамента из винтовых свай хватит двух–трех дней;

  • Возможность создания практически на любых типах грунтов;

  • Простота реализации – плитный либо ленточный фундамент своими руками выполнить гораздо сложнее;

  • Большое количество модификаций наконечников и оголовков;

  • Возможность повторного применения;

  • Отсутствие как таковой сезонности работ – вкручивать винтовые опоры можно даже зимой, лишь бы грунт позволял это.

Не рекомендуется его устраивать только на болотистых обводненных участках, где избыточная влага приведет к быстрому истончению стенок ствола. В остальных случаях – это просто идеальный выбор.

Минусы у винтового фундамента также имеются, но их гораздо меньше и упоминания стоят лишь:

  • Невозможность обустройства внизу под полом цокольного этажа или подвала;

  • Дополнительные затраты на утепление дома снизу.

Рассматривая плюсы и минусы, явно видно, что достоинства сильно превалируют над недостатками. Однако есть одно большое «НО».

Электромеханическая коррозия винтовых свай

Электромеханическая коррозия

Винтовая опора должна быть изготовлена в соответствие со стандартами и из качественной стали. А после ее еще и в обязательном порядке надо проверить в ОТК с помощью ультразвука либо рентгена. Основные проблемы у застройщиков, остановивших свой выбор на свайно-винтовом фундаменте, обычно возникают именно из-за дефектных материалов.

Установка свайно-винтового основания

Технология обустройства фундамента своими руками из винтовых свай выглядит следующим образом:

  1. Производится контрольное вкручивание для определения прочности грунтов.

  2. Выполняются расчеты с подготовкой плана размещения опор.

  3. Делается разметка участка.

  4. Выполняется установка опорных свай с последующей их обрезкой по уровню.

  5. Осуществляется заливка бетона внутрь опоры.

  6. Производится обвязка созданного свайного поля.

Для каждого вида и модификации сваи в форме винта в паспорте указывается ее несущая способность. Здесь играет роль как размеры и конфигурация лопастей, так и толщина стенок и длина ствола. В зависимости от УГВ, глубины промерзания и состава грунта план размещения свайного поля рассчитывается в каждом случае отдельно.

При проектировании надо еще и учесть массу всего будущего строения, под которое устраивается фундамент на винтовых сваях. Причем в расчет следует включить вес не только стен и перекрытий, но и кровельного покрытия и нагрузок от снега с ветром. Ведь ондулин или мембранная кровля весят заведомо меньше шифера или черепицы. И все это надо предусмотреть заранее.

Этап подготовки проекта лучше всего доверить специалисту. Если в планах делать винтовой фундамент своими руками, то расчеты стоит проводить на основании СП 24.13330. Либо придется опоры устанавливать в большем количестве с запасом, увеличивая смету строительства.

Скачать Скачать СП 24.13330

Пошаговая фото-инструкция

Разметка первой сваи фундамента по ориентирам участка

Разметка первой опоры фундамента по ориентирам участка

С разметкой сложностей возникнуть не должно. Необходимо просто наметить на участке места под опоры в соответствии с проектом. Главное при строительстве – это строгая вертикаль вкручиваемых в землю столбов.

Выкапываем "приямок" глубиной 20-30 см для первой сваи

Выкапываем «приямок» глубиной 20-30 см для первой опоры


Вставляем сваю в приямок

Вставляем в приямок


Закручиваем сваю с помощью специальных рычагов (стальных труб)

Закручиваем с помощью специальных рычагов (стальных труб)

Чтобы упростить позиционирование свайных опор при их погружении в грунт, можно с помощью бура или лопаты вырыть небольшой приямок глубиной в полуметр. Далее в почву вкручиваются опоры выполняющим роль рычага ломом, мощной электродрели с редуктором либо автомобильной спецтехники. Делается это с шагом в 1–3 метра.

Рекомендуется при завинчивании сваи привлечь третьего помощника, который в процессе будет корректировать вертикальное положение

Рекомендуется при завинчивании привлечь третьего помощника, который в процессе будет корректировать вертикальное положение


Когда свая стоит достаточно крепко, вешаем магнитный уровень и последнюю часть завинчивания корректируем по уровню - весом выравниваем сваю

Когда свая стоит достаточно крепко, вешаем магнитный уровень и последнюю часть завинчивания корректируем по уровню — выравниваем её весом


Если завинчивать становится тяжело, то приглашаем помощников

Если завинчивать становится тяжело, то приглашаем помощников


Первая свая закручена точно по уровню

Первая закручена точно по уровню


Размечаем вторую свая - угловую на этой же стороне от первой

Размечаем вторую — угловую на этой же стороне от первой


Копаем приямок, ставим вторую сваю, выравниваем по уровню и проверяем расстояние от первой

Копаем приямок, ставим вторую опору, выравниваем по уровню и проверяем расстояние от первой


Если необходимо сместить сваю, то отклоняем её в противоположную сторону, делаем 2 оборота и замеряем еще раз

Если необходимо сместить сваю, то отклоняем её в противоположную сторону, делаем 2 оборота и замеряем еще раз

При их установке и ввинчивании крайне важно следить за тем, чтоб опоры не ушли в сторону. Это сразу снижает способности столба выдерживать расчетные нагрузки. Лучше выкрутить такие сваи и сделать все заново. При этом ставить их по новой на то же самое место категорически запрещено. Надо будет этот “винт” сместить немного в сторону.

Когда свая встала на нужное расстояние - закручиваем аналогично первой

Когда опора встала на нужное расстояние — закручиваем аналогично первой


Третью сваю размечаем с 2-мя размерами: шириной стены и диагональю дома

Третью сваю размечаем с 2-мя размерами: шириной стены и диагональю дома


Аналогично наклонами корректируем расстояние между сваями

Аналогично наклонами корректируем расстояние между столбами


После соблюдения расстояний - закручиваем третью сваю

После соблюдения расстояний — закручиваем третью


Аналогичным образом отмечаем и закручиваем четвертую сваю, соблюдая размеры по диагонали и стороне

Аналогичным образом отмечаем и закручиваем четвертую, соблюдая размеры по диагонали и стороне


По всему периметру натягиваем бечёвку и размечаем маркером на бечевке промежуточные сваи

По всему периметру натягиваем бечёвку и размечаем маркером на бечевке промежуточные опоры


Устанавливаем каждую сваю в приямки по отметкам и уровню и утрамбовываем землей

Устанавливаем каждую опору в приямки по отметкам и уровню и утрамбовываем землей


Закручиваем сваю и следим за отметками уровня и бечевки

Закручиваем сваю и следим за отметками уровня и бечевки


После закрутки всех свай отмечаем гидроуровнем одинаковые отметки

После закрутки всех столбов отмечаем гидроуровнем одинаковые отметки


Болгаркой обрезаем все сваи по уровню

Болгаркой обрезаем все опоры по уровню


Заливаем сваи цементно-песчаным раствором сваю до 10 см уровня до конца сваи

Заливаем цементно-песчаным раствором сваю до 10 см уровня до конца


Оставшуюся часть сваи засыпаем готовой сухой цементно-песчаной смесью

Оставшуюся часть засыпаем готовой сухой цементно-песчаной смесью


Надеваем и привариваем оголовки, зачищаем и закрашиваем швы от коррозии

Надеваем и привариваем оголовки, зачищаем и закрашиваем швы от коррозии

После того как сваи установлены на свое место, их обрезают на нужном уровне от земли. Потом эти опоры, из которых и состоит рассматриваемый вариант фундамента, рекомендуется залить изнутри бетоном. Это позволяет уберечь металл от коррозии и дополнительно усиливает все свайное винтовое поле.

Сверху на каждый установленный столб наваривается оголовок в виде квадратной стальной пластины размером порядка 25 х 25 см. А в завершении все сварные швы обрабатываются защитными составами. Дальше на этот свайный фундамент можно уже укладывать ростверк или сразу венцы сруба.

Чтобы ветер не гулял под домом и не выхолаживал его, столбы необходимо закрыть внешней облицовкой по всему периметру строения. Для этого прекрасно подойдут профнастил либо металлочерепица. Но можно воспользоваться и облицовочным кирпичом. Все на выбор хозяина коттеджа.

Применение фундамента на винтовых сваях

Для возведения винтового из железных свай фундамента бригаде в 5–7 человек зачастую достаточно одного дня. При этом ждать осадки или схватывания бетона не требуется. Подобное основание полностью готово к дальнейшему строительству здания. Это ленточный или монолитный фундамент плитой необходимо выдерживать минимум 20–30 дней. С винтовыми опорами этап устройства опор под дом занимает гораздо меньше времени.

Дом на винтовых сваях

Дом из СИП-Панелей

Читайте также про другие виды оснований:

Смотрите также видео о ремонте и замене фундамента компании ГЛАВ-СВАИ:

Читайте про другие наши материалы:

sdelat-dom.ru

Свайный фундамент своими руками: как сделать для дома

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Портал о фундаментах Портал о фундаментахФундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь

fundamentaya.ru

Как сделать свайный фундамент своими руками

Построить здание на непрочных почвах задача не простая. Но, если устройство подвала не требуется, настоящей находкой станут свайные фундаменты. Простые виды свайного фундамента можно сделать и своими руками затратив в разы меньше материала по сравнению с фундаментами из бетона других типов. Давайте рассмотрим, как сделать свайный фундамент своими руками, узнаем основные принципы и приёмы этого процесса.

Содержание
1. Особенности свайного фундамента.
2. Выбираем вид свай.
3. Работы по устройству свайного фундамента своими руками.
3.1 Бурение скважин под сваи.
3.2 Устройство опалубки сваи.
3.3 Армирование сваи.
3.4 Бетонирование сваи.
4. Устройство ростверка для свайного фундамента.

Видео-версия статьи

Особенности свайного фундамента

Свая – представляет собой стержень или столб, который погружают (забивают, завинчивают, вдавливают) в грунт или изготавливают в заранее пробуренной скважине. Нагрузку от здания этот стержень передаёт на основание, упираясь в прочный грунт, а так же за счёт сил трения боковой поверхности (когда последний вид передачи нагрузки основной или единственный, то такие сваи называют «висячими»).

Бурение скважины под винтовые сваи

Бурение скважины под винтовые сваи

Свайные фундаменты обладают рядом положительных качеств: для них не нужен котлован, а значит отпадает необходимость в тяжёлой землеройной технике. По стоимости они дешевле массивных ленточных фундаментов. Но главный аргумент в пользу выбора фундаментов этого типа — несущие свойства почв:

При слабом верхнем слое грунта необходимо передать нагрузку от здания на нижние плотные слои.
В грунтах плотных и прочных применение свай сводит к минимуму трудоёмких земляных работ.

Другие виды фундаментов рассмотрены в материалах: деревянные фундаменты своими руками, фундаменты мелкого заглубления, столбчатые фундаменты и в материале о том, как заложить фундамент.

Выбираем вид свай

По способу погружения в грунт сваи делятся на забивные, набивные и завинчивающиеся (винтовые).

Забивные сваи в индивидуальном строительстве применяются редко, поскольку процесс требует применения специальных дорогостоящих механизмов.


Гораздо проще устроить сваи буронабивные. Для решения задачи, как сделать свайный фундамент своими руками — это, пожалуй, наиболее удачный выбор. Кроме того изготавливают их непосредственно в грунте поэтому не требуется перевозка готовых свай, что может оказаться довольно трудоемко из-за их длины и веса.

Работы по устройству буронабивного свайного фундамента своими руками

Устройство буронабивных свай включает следующие этапы:

Бурение скважин под сваи

Ручным бензиновым, или электрическим буром (см. фото 1;2.) бурим скважины диаметром 30 см и глубиной до 5 м.

Ручным или мотобуром бурим скважины под сваи

Ручным или мотобуром бурим скважины под сваи

Стоит учесть, что расширение подошвы фундамента повышает несущую способность сваи в несколько раз. Для этих работ существуют особые буровые головки различных моделей, имеющиеся в свободной продаже.

Длина сваи должна быть достаточной чтобы:

а) пройти зону промерзания самое меньшее на 0,5 м;
б) пройти слабые слои и опереться на плотные слои грунта.

Устройство опалубки сваи

Для сыпучих почв из нескольких слоёв рубероида изготавливаем трубу по диаметру скважины, но на 200-300 мм длиннее. Эту своеобразную опалубку опускаем в скважину. Для опалубки отлично подойдёт и асбестоцементная труба.

Для опалубки под свайный фундамент отлично подойдёт асбестоцементная труба

Для опалубки под свайный фундамент отлично подойдёт асбестоцементная труба

Если опалубки не делать, то при заливке бетона цементное молочко будет просачиваться в грунт, что снизит прочность сваи. Кроме того, поверхность будет шероховатой, станет удерживать больше влаги и циклы замерзания-оттаивания будут быстрее разрушать сваю.

В плотных грунтах можно обойтись и без опалубки, установив её только в оголовке сваи (см. фото 3)

Армирование сваи

Сделать свайный фундамент своими руками можно сделать и без арматурного каркаса, но прочность её будет значительно ниже, ведь свая работает не только на сжатие, но и на растяжение. Тянет её расширяющийся при замерзании грунт. Кроме того сваи могут испытывать нагрузку от горизонтального смещения почвы (скажем, при оползнях).

Для каркаса используем 3-4 арматурных стержня d 6-8 мм. Стержни в единую конструкцию скрепляем через 500-600 мм по высоте поперечинами или хомутами. Готовый каркас располагаем так, чтобы он вошёл в скважину на всю её глубину, а снаружи возвышался на высоту ростверка, за вычетом 2-3 см (защитный слой). Не забываем про защитный слой бетона для арматуры по высоте тела сваи: располагаем каркас не вплотную к опалубке, а с зазором 3-5 см.

Бетонирование сваи

Бетон укладываем в скважину слоями по 40-60 см с уплотнением вибратором или штыкованием. Процесс бетонирования сваи должен быть непрерывным. Застывший и свежий бетон в месте контакта не создадут цельного монолита, образуют так называемый «холодный шов», ослабляющий прочность конструкции почти как трещина.

Используем тяжёлый бетон с наполнителями из кварцевого песка и щебня твёрдых горных пород фракцией до 20 мм.

Устройство ростверка для свайного фундамента

Ростверк – часть фундамента соединяющая сваи в единый конструктив. Бывает ростверк заглублённый (полностью или частично) и не заглублённый.

Опалубка под ростверк

Опалубка под ростверк

Ростверк — важнейшая составляющая в решении вопроса: как сделать свайный фундамент своими руками. Для устройства заглублённого, или частично заглубленного ростверка, копаем траншею между оголовками свай, по периметру строения и под внутренними несущими стенами. В траншее выполним уплотнённую трамбованием песчаную подушку. Поверх песка выполняем щебёночную подсыпку. Верх подсыпки должен быть примерно на уровне верха сваи.

Застилаем щебень рубероидом и сооружаем опалубку. Качественно, с укреплением, подпорками, без возможности выдавливания бетоном (см фото 4.). Изготавливаем и устанавливаем арматурный каркас ростверка (фото 5) соединяя его с выпусками каркасов свай. Арматура ростверка состоит из 4-х стержней, 2-х вверху, 2-х внизу, такого же диаметра что и для свай и поперечной арматурой с шагом 500-600 мм.

Бетон, по своей способности воспринимать нагрузки, прекрасно работает на сжатие, но слабо на растяжение (изгиб является сочетанием растяжения и сжатия) с разницей примерно в 30 раз. Поэтому при армировании ростверка (который работает на изгиб), между сваями особое внимание следует уделить нижней, растянутой его стороне, а над сваями и непосредственно около них, верхней, так же растянутой (за счёт сопротивления сваи).

Заливаем бетон (фото 6), уплотняя его вибратором.

Арматурный каркас ростверка

Арматурный каркас ростверка

Незаглублённый ростверк выполняем аналогично, но траншею не устраиваем. Прямо на поверхности площадки сооружаем опалубку, в неё засыпаем песчаную подушку и далее всё по аналогии с заглублённым ростверком.

Промежуток между почвой и ростверком закрывается отсыпкой (отмосткой). Она не воспринимает нагрузки, а служит для предотвращения продувания ветром пространства под зданием, попадания туда мусора, снега и т. п.

Заливка бетона в ростверк

Заливка бетона в ростверк

Бетон при застывании набирает прочность довольно длительный срок. Минимум через 7 суток он набирает только 70% расчётной прочности. Не следует начинать нагружать ростверк раньше этого времени. Ещё лучше, выждать 28 суток, по истечению которых бетон достигнет 100% проектной прочности.

Устройство фундамента – первый, но один из самых важных шагов в строительстве здания. И если вы представляете себе общие принципы и правила работы, сделать этот шаг вам будет вполне по силам. Главное — скрупулёзное отношение к делу.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

Свайно-ленточный фундамент своими руками: пошаговая инструкция

Свайно ленточный фундамент – это самый проверенный и популярный среди всех видов оснований. Изначально специалисты для таких целей строительства использовали изготовленные вручную бревна. Это требовало больших физических усилий и не всегда получалось идеально. На сегодняшний день изменились не только материалы, но и техники возведения. В нашей статье мы поближе ознакомимся с данным видом фундамента и узнаем все о процессе заливке его бетоном.

Определение данного вида основания

свайно ленточный фундамент

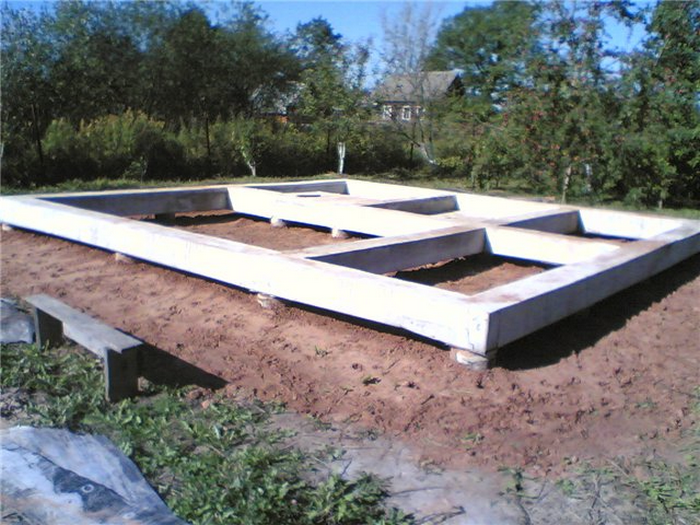

Ленточный фундамент на сваях – это устойчивая и надежная композиция, которая предусматривает установку лент на свайное основание, что создает единый монолит

Ленточный фундамент на сваях – это устойчивая и надежная композиция, которая предусматривает установку лент на свайное основание, что создает единый монолит. Обычно монтируется при строительстве массивных малоэтажных зданий.

Соединение свайного и ленточного устройства и есть свайно ленточный фундамент. Он считается одним из оптимальных вариантов для строительства на участках со сложной почвой. В основе такой конструкции лежит подошва на песчаной подушке, в которую устанавливаются различные по сечению и форме сваи. Ленты же занимаются распределением нагрузки между ними. Такая схема спасает здание от разрушительных влияний непостоянства грунта. В данной системе имеется железобетонный элемент, который может монтироваться на различной глубине.

Внимание! Не забывайте о том, что данная постройка на пучиннистых почвах предусматривает установку ленты выше нулевой отметки.

Особенности и отличительные черты

ленточно свайный фундамент

Ленточный фундамент со сваями – это рациональный выход при слабой почве на участке

Ленточный фундамент со сваями – это рациональный выход при слабой почве на участке. Идеальным он будет для территорий возле рек и озер. Этажность должна не быть больше двух, чтоб давление было оптимальным для конструкции. Особенность, которая выделяет данное основание, заключается в непотребности проведения земляных работ. На этот факт влияют черты конструкции.

Сфера применения и особенности конструкции

фундамент свайно ленточный

Данные конструкции монтируются в достаточно не легких инженерных и геологических условиях

Данные конструкции монтируются в достаточно не легких инженерных и геологических условиях. Справится такой фундамент даже с насыщенными водным ресурсом почвами. Данная структура основания помогает сэкономить денежные средства на исследовании и разработки земельного покрытия. Применяются не только в гражданском строительстве, но и при возведении промышленных объектов.

Разнообразие конструктивных деталей зависит от таких показателей:

  • Вид сваи;
  • Метод погружения свай;
  • Конструкция ростверка;
  • Месторасположение свайного элемента.

Конструктивно устройство имеет две основные составляющие:

  • Лента, которая монтируется по всему периметру;
  • Сваи, которые отвечают за прочность постройки.

Свай выглядит как стержень, достаточной длины, который монтируется в почву. Существуют такие виды по способу погружения:

Рекомендуем к прочтению:

  • При помощи техники – это заостренные с одного конца детали, которые изготавливаются на заводе;
  • Виды, изготовленные самостоятельно – могут выполняться с различного материала и иметь всевозможную форму.

Еще одна важная деталь фундамента – это ростверк. Это такая конструкция строительного назначения, которая работает в соединительной системе и предназначена для перенаправления давления в район свая.

Ростверки бывают:

  • Монолитные;
  • Сборные;
  • Монолитно-сборные.

Внимание! Для строительства частного дома идеальным вариантом будет монолитный или сборный ростверк из железобетонного материала.

Свайно ленточный фундамент может монтироваться на таких грунтах:

  • Суглинистые;
  • Лессовидные;
  • Песчано-глинистые;
  • Плаунные;
  • Растительные.

Данный вид основания применяется при выполнении таких архитектурных задач:

  • Постройка малоэтажного помещения;
  • Возведение коттеджных зданий;
  • Объекты, которые предусматривают наличие подвального или цокольного этажа.

Материалы для строительства

свайный ленточный фундамент

Чтобы выполнить свайно ленточный фундамент своими руками потребуются материалы и инструменты

Чтобы выполнить свайно ленточный фундамент своими руками нам пригодятся такие материалы:

  • Строительная лопата;
  • Песок или гравий;
  • Пленка из полиэтилена;
  • Буровая система;
  • Трубы из металла или асбестоцемента;
  • Каркас арматуры;
  • Бруски;
  • Гвозди;
  • Различные саморезы и дюбеля;
  • Раствор грунтовки;
  • Гидроизоляционные материалы;
  • Антисептик;
  • Утеплительные материалы.

Делаем правильный фундамент

ленточный свайный фундамент

Строительные работы мы обязательно должны начинать с составления эскиза здания

Большое количество видео материалов и литературы, в которых описана пошаговая инструкция, описывают начальный этап работ с отметок. Но, это неверно. Строительные работы  мы обязательно должны начинать с составления  эскиза здания, а уже потом приступать к установке разметок для свай. Также, следует учитывать следующие параметры:

  • Выбор материалов для возведения объекта;
  • Расчет максимальной точки веса;
  • Уровень максимальной нагрузки на почву. Это необходимо делать с учетом сезонных движений грунта.
  • Определение с ростверком. Например, для зданий массивных габаритов выбирается ленточный тип.
  • Подбор диаметра и вида свай. А вот здесь инструкция тоже очень часто заблуждается, так как советует делать расчет по готовой формуле. Но запомните, что для каждого участка она будет иметь свои отличительные черты.

Делаем расчет фундамента

фундамент свайный ленточный

Для того чтоб сделать рациональный расчет, нужно определиться с характеристиками свай, типом армирования и гидроизоляции

Совершить правильный подсчет по пошаговым инструкциям, которые вы возьмете из специализированной литературы или видео урока аматора, очень сложно. Это трудный процесс и лучше доверить его профессионалам. При исключении возможных ошибок, можно сберечь не только денежные средства, но и продлить жизненный цикл здания.

Рекомендуем к прочтению:

Для того чтоб сделать рациональный расчет, необходимо владеть такой информацией:

  • Геологические итоги исследования, которые включают данные о структуре почвы, уровне грунтовых вод и промерзания земли и особенности рельефной карты;
  • Смету и проект;
  • Предположительные данные о нагрузке на фундамент;
  • Размеры планируемой площади для строительных работ;
  • Кризисный план возможных земельных деформаций;
  • Данные о габаритах основания из лент.

Внимание! Плюс ко всему вышеперечисленному нужно определиться с характеристиками свай, типом армирования и гидроизоляции.

Этапы строительных работ

фундамент свайный и ленточный

Если вы решили сделать свайно ленточный фундамент своими руками, вам необходимо вам пригодится эта пошаговая инструкция действий

Если вы решили сделать свайно ленточный фундамент своими руками, вам необходимо вам пригодится эта пошаговая инструкция действий:

  • Наносим разметки и готовим траншеи, которые должны иметь толщину не больше полуметра. Периметр фундамента отмечается по нормам проекта.
  • Определяем место для размещения свай и производим бурение.
  • Далее выполняем гидроизоляцию. Это один из важнейших процессов для прочности здания.
  • Создаем песочную подушку в 30 см;
  • Производим армирование свай прутьями из металла;
  • Выполняем заливку растворам из бетона всех скважин для свай;
  • Делаем опалубку для лент и тоже заливаем бетоном.

Внимание! Если вы не можете сами выполнить заливку, то лучше наймите для этого специалистов.

Все о заливке фундамента

свайно ленточный фундамент своими руками пошаговая инструкция

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500

Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500.

Существуют некоторые правила для получения самого высокого результата от данных работ. Пошаговая их исполнительность приветствуется:

  • Необходимо использовать цемент не ниже марки М 200;
  • Делать раствор предпочтительнее средней плотности;
  • Заливка выполняется с наименьшим временным интервалом для всех скважин;
  • После ее окончания можно выполнять армирование;
  • Лучше сначала залить несущие элементы и оставить высыхать на два дня;
  • После этого можно выполнить заливку для ростверка, также одновременно.

Внимание! Для автоматизации работ рекомендуем использовать несколько машин для замеса бетона.

  • После бетонирования ростверк необходимо оставить сохнуть на три дня.

Внимание! После окончания процесса заливки всех составляющих, проверьте горизонтальность и вертикальность постройки.

Нюансы при выполнении работ

ленточный фундамент на сваях

Создавая данный вид фундамента, выбор технологии, играет главную роль

При выполнении данных работ возможно появление таких нюансов, без которых выполнить заливку будет невозможно:

  • Сперва, заливаем сваи, а только потом можно приступить к территории фундамента из лент;
  • Арматура должна быть залита полностью;
  • Густота раствора должна быть средней консистенции;
  • Выполнять заливку основания запрещается в сырую погоду, потому, что фундамент потеряет проценты прочности.

Итак, создавая данный вид фундамента, выбор технологии, играет главную роль. Не советуем применять тип свай с наполнителем, такое можно позволить в основании из лент. Помните, что только соответствие всем нормам строительства и правильном составе раствора реально построить прочное и устойчивое сооружение.

kakpostroitdomic.ru

пошаговая инструкция (фото + видео)

Если грунт на участке слабый, то лучше всего изготовить свайный фундамент своими руками. Технология возведения подобной конструкции является простой. В данном случае не нужно будет выкапывать котлованы, засыпать пазухи и возводить каркас.

Схема свайного фундамента

Схема свайного фундамента.

Говоря о том, как сделать свайный фундамент своими руками, следует знать, что в процессе устройства подобного основания в некоторых случаях получится обойтись без земляных работ: сваи вгоняются в грунт, при этом скважины для данных элементов можно будет бурить при помощи ручных приспособлений для бурения.

Подобный тип основания применяется в гражданском и промышленном строительстве. В таком случае можно будет исключить работы по возведению подвала построек. Основание на сваях используется при сооружении коттеджей и загородных домиков.

Материалы и инструменты, которые понадобятся для устройства свайного основания:

  • цемент;
  • песок;
  • вода;
  • арматурные прутья;
  • материал для изготовления свай;
  • вибропогружатели;
  • вибраторы;
  • наконечник из стали;
  • молоток;
  • строительный бур;
  • рубероид;
  • проволока;
  • нивелир или водяной уровень.

Устройство фундамента на сваях

Виды фундаментных свай

Виды фундаментных свай.

Сегодня есть много видов свайных оснований, которые зависят от типа применяемых свай, метода их производства, размещения под зданием и других параметров.

Сваи — это стержни большой длины, которые надо будет погрузить в почву. С одной стороны сваи имеют острый конец, который надо будет зачистить наконечником из стали. Таким образом можно будет избежать повреждений в процессе погружения элементов в почву. На верхнюю часть надо надеть кольцо из стали, чтобы приспособление не раскалывалось от ударов молотка. Другой способ отличается тем, что сваи изготавливаются непосредственно в грунте. В таком случае понадобится бурить скважины, после чего армировать и залить бетонный раствор.

По методу погружения в грунт сваи можно разделить на следующие:

  1. Забивные. Устанавливаются при помощи вибропогружателей и других приспособлений для вдавливания.
  2. Буровые сваи из железобетона. Монтируются в пробуренных скважинах.
  3. Набивные сваи из бетона. Изготавливаются путем подготовки скважин и заливки раствора бетона.
  4. Винтовые элементы. Монтируются с помощью закручивания в почву свай в форме сверл.

По принципу размещения сваи разделяются на такие:

  1. Одиночные. Используются в качестве отдельно стоящих опорных элементов.
  2. Элементы, которые объединяются в ленты. Размещаются по периметру стенок, в результате чего равномерно распределяют нагрузку.
  3. Элементы, которые объединяются в кусты. Располагаются под колоннами несущих элементов постройки.

По способу воздействия сваи могут быть:

  1. Висячие. Будут передавать нагрузку за счет трения земли о стены опорных элементов.
  2. Стойкие, которые способны передавать нагрузку на прочную землю. Подобное основание практически не дает осадки.

Вернуться к оглавлению

Материалы, которые понадобятся для изготовления свай

Таблица сечений и длины свай

Таблица сечений и длины свай.

В большинстве случаев опорные элементы располагаются строго вертикально, однако в некоторых случаях их располагают под наклоном. Подобные решения чаще всего используются в почве с горизонтальными силами.

Для того чтобы изготовить сваи, можно использовать следующие материалы:

  1. Стальные трубы. Сваи, которые изготавливаются из данного материала, имеют большое количество недостатков. В данном случае понадобится подготовить крановое оборудование, если диаметр труб составляет больше 10 см, а длина превышает 3 м. Металл надо будет тщательно обработать при помощи антикоррозийного покрытия. Такой метод подразумевает большой расход металла.
  2. Дерево. В данном случае в качестве свай будут использоваться ровные столбики диаметром до 35 см и длиной менее 8,5 м. Следует использовать исключительно хвойные породы деревьев. Это самый дешевый метод изготовления свай, однако он используется довольно редко. Связано это с тем, что древесина подвергается быстрому гниению. Однако если использовать современные составы для обработки данного материала, то данную технологию изготовления свай можно применять при возведении фундамента.
  3. Железобетон. Подобные сваи можно изготавливать непосредственно на месте, если будет подготовлено все необходимое оборудование. Чтобы изготовить подобные сваи, следует использовать бетон марки М200 или выше. Период службы подобных опорных элементов составляет более 100 лет.

Лучше всего изготавливать железобетонные сваи сплошного сечения, винтовые элементы из стали или набивные конструкции из бетона. Для заглубления рекомендуется применять буронабивной метод.

Вернуться к оглавлению

Фундамент на сваях: последовательность действий по изготовлению

Понадобится пробурить скважины подходящего диаметра, установить в них арматурные прутья и залить бетонный раствор.

Скважину можно бурить с помощью ручного приспособления для бурения.

Вернуться к оглавлению

Как правильно пробурить скважину?

Последовательность монтажа свай

Последовательность монтажа свай.

Количество буронабивных свай нужно определять исходя из веса возводимого здания вместе со всеми возможными нагрузками. Характеристики подобных свай можно будет определить с учетом нагрузок, которые будут создаваться полом, кровлей и стенками.

В процессе подсчетов следует помнить о том, что максимальный диаметр ручного приспособления для бурения составляет 30 см. Благодаря возможности регулировки длины штанги буров можно изготавливать скважины глубиной более 5 м.

Режущие лопасти инструмента размещаются так, что прикладываемые усилия в процессе бурения минимальны. Сегодня в продаже можно отыскать приспособления, при помощи которых можно будет устроить сильное уширение нижней части скважины. Таким образом можно будет получить опорную пятку для сваи, которая позволит эффективно сокращать количество свай и экономить бетонный раствор.

Если понадобится пробурить скважину диаметром 50-60 см, то нужно использовать моторизированный или электрический бур. Ям-бур можно использовать для изготовления скважины под монтаж высоковольтных линий. С помощью данного приспособления можно будет подготовить скважину диаметром до 1 м и глубиной до 4 м.

Вернуться к оглавлению

Как бетонировать и армировать сваи?

Далее надо будет соорудить трубки из рубероида по диаметру подготовленной скважины. Их длина должна быть на 30 см больше глубины ямы. Верхняя часть трубки выполняется из 2-3 слоев рубероида, которые в дальнейшем стягиваются при помощи проволоки из стали. Данная конструкция будет использоваться в качестве опалубки. Далее трубка аккуратно вставляется в скважину.

Если на дне конструкции есть немного воды, то не стоит обращать на это внимание. Однако если 1/4 ямы заполнено водой, то перед заливкой бетонного раствора ее надо будет выкачать.

Чтобы увеличить прочность столбиков, понадобится подготовить пространственный каркас из арматуры. Для этого нужно подготовить несколько вертикальных прутьев из арматуры диаметром 6 мм. Данные приспособления скрепляются между собой через каждые 50-60 см поперечными элементами.

Схема армирования свайного фундамента

Схема армирования свайного фундамента.

Вертикальные стержни для скрепления столбиков и ростверка должны быть выведены выше заливаемых элементов на высоту, которая равна высоте ростверка минус 2-3 см.

После монтажа в скважину каркасной конструкции можно будет подавать бетонный раствор (40-60 см). После этого понадобится уплотнить данный раствор с помощью использования вибраторов.

Вернуться к оглавлению

Как правильно устроить ростверк?

Ростверком основания на сваях выступает конструкция, которая объединяет опорные элементы и равномерно распределяет нагрузки на грунт и сваи. Ростверки могут быть сборными, монолитными и смешанными. Конструкция может быть высокой или низкой. Низкий ростверк понадобится заглубить в грунт, при этом часть вертикальных нагрузок будет передаваться на почву. Нагрузка высокого ростверка будет полностью передаваться на сваи.

Ростверк можно выполнить монолитным или изготовить из сборных железобетонных балок. Если планируется возвести легкое здание, то рекомендуемые параметры ростверков будут такими:

  • высота — минимум 30 см;
  • ширина должна быть равна ширине цоколя (минимум 40 см).

Ростверк не допускается разрезать или пересекать трубопроводами. Отклонение от вертикального положения центральных частей опорных элементов после заливки бетона должно быть менее 5 см.

Вернуться к оглавлению

Нюансы, которые следует учитывать

В процессе установки сборных элементов понадобится обратить особое внимание на фиксацию свай на оголовке. При заполнении бетонным раствором полости набивных свай надо будет забетонировать Т-образный стержень арматуры вертикально. На оголовок опорных элементов нужно уложить горизонтально следующий стержень арматуры.

Длина подобного стержня равняется ширине сваи с пластинами для ограничения, которые привариваются с двух сторон. Монтажный стык нужно будет забетонировать. Коротыши вертикальных прутьев привариваются к петлям ростверка.

Перед возведением стенок здания надо проверить отметки верхней части ростверка. Если есть необходимость, то ее нужно будет выровнять цементной смесью. В данном случае рекомендуется использовать нивелир или водяной уровень.

Если понадобится заменить сборную балку ростверка на несущие перемычки из железобетона, то их надо будет скрепить между собой путем сварки. После устройства ростверка все швы и стыки понадобится заполнить цементной смесью или мелкозернистым бетонным раствором.

Сделать свайное основание достаточно просто, если знать технологию и учитывать все существующие нюансы.

tolkobeton.ru

Винтовые сваи своими руками: изготовление и установка

Винтовые сваи – возможность постройки дома на сложном грунте

Винтовые сваи – возможность постройки дома на сложном грунте

Содержание статьи

Особенности конструкций винтовых свай

Существует несколько методов самостоятельного изготовления этих элементов, но не все они равнозначны по качеству. Для того чтобы не делать фатальных ошибок, следует очень хорошо понять не только конструкцию, но и назначение каждого элемента, действующие на него нагрузки, возможные последствия отклонений от расчетных размеров.

Надо всегда помнить, что винтовые сваи выполняют роль фундамента, а от этого архитектурного элемента зависит длительность и безопасность эксплуатации зданий.

Элемент сваи Краткое описание и назначение
Оголовок

Оголовок

Устанавливается в верхней части сваи после ее закручивания и выравнивания по горизонтальной плоскости. Соединяет ствол с металлическим или деревянным ростверком. Ростверк связывает все отдельно стоящие сваи в единую жесткую конструкцию, на нем ставятся фасадные стены и межкомнатные перегородки, в том числе и несущие. Толщина листовой стали для изготовления оголовков должна быть не менее 4 мм, линейные размеры зависят от материала изготовления и технических параметров ростверка.
Ствол

Ствол

Удерживает вертикальную нагрузку всего строения, во время закручивания дополнительно влияют скручивающие усилия. Изготавливается из толстостенной трубы, диметр выбирается индивидуально с учетом максимальных расчетных нагрузок. Толщина стенки не менее 5 мм. Для частного строительства диаметр может быть в пределах 50–100 мм. Для повышения вертикальной устойчивости и уменьшения коррозионных процессов труба заливается цементно-песчаной смесью М-300. Такая технология увеличивает показатели механической прочности элемента примерно на 20%. Нижняя часть ствола имеет форму конуса, за счет этого облегчается процесс установки свай. Длина конуса примерно 1,5–2,0 диаметра трубы. Расчет производится для уменьшения коэффициента трения и снижения усилий во время вкручивания сваи.
Лопасть

Лопасть

Главный элемент сваи, ее эксплуатационным свойствам надо уделять очень большое внимание, именно лопасть держит здание. Ее рекомендуется делать толщиной не менее 4 мм. Лопасть имеет два важных параметра – внешний диаметр и шаг резьбы (расстояние между витками). Как влияют эти значения следует остановиться более подробно, при невыполнении требований винтовая свая полностью теряет свои несущие свойства.



Элементы винтовой сваи

Элементы винтовой сваи

Для уменьшения коррозионных процессов внешние поверхности покрываются защитным слоем из прочных современных красок иди традиционными битумными мастиками.

Защита сваи от коррозии

Защита сваи от коррозии

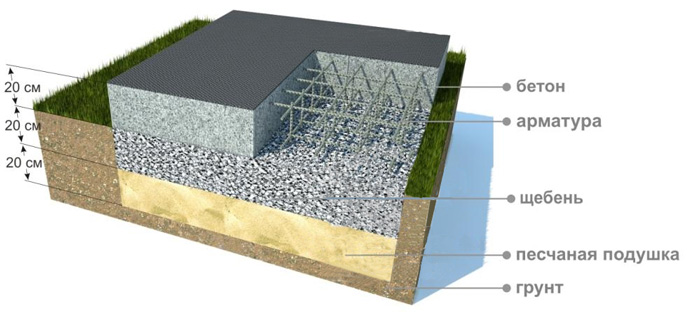

Узнайте, как сделать плитный фундамент, а также ознакомьтесь с критериями выбора и технологией исполнения, в специальной статье на нашем портале.

Особенности устройства и назначение лопасти

Выше мы уже упоминали, что это самый важный элемент сваи.

Важно. Приваривать лопасть следует с особой  внимательностью, обязательно правильно подбирать силу тока и диаметр электрода.

Винтовая свая -это металлическая труба с заострённым наконечником и приваренной к ней лопастью

Винтовая свая — это металлическая труба с заострённым наконечником и приваренной к ней лопастью

Если ток слишком большой, то металл перегревается, прочность такого шва ниже расчетных значений. Если ток очень слабый, то шов неравномерный и с недостаточной глубиной проваривания. Примерно так же влияет на прочность сварного шва и диаметр электродов. В среднем он должен равняться половине толщины свариваемых деталей. Если вы не имеете достаточного практического опыта для наложения шва, то настоятельно рекомендуем обратиться за помощью к профессиональному специалисту. В противном случае никто не может поручиться за прочность конструкции. Надо помнить, что любые, даже незначительные нарушения прочности фундамента оказывают крайне негативное влияние на сооружения. Ликвидация проблем потребует много сил, времени и финансовых средств. Для восстановления несущих характеристики фундаментов необходимо проводить комплекс технически сложных строительных мероприятий. В одиночку без наличия специальной техники и оборудования с такими задачами не справиться.

На какие параметры лопасти надо обращать внимание?

Расстояние между витками (шаг)

Очень важный параметр, определение конкретного шага никогда не должно делаться на глаз, а только после специальных инженерных расчетов.

Внешний диаметр лопасти (ширина сваи) имеет прямую зависимость от диаметра ствола сваи

Внешний диаметр лопасти (ширина сваи) имеет прямую зависимость от диаметра ствола сваи

На что влияет шаг лопастей?

  1. Шаг слишком меленький. Лопасть вкручивается медленно, один оборот опускает ее в землю на размер шага. Кроме того, есть большая вероятность, что нарушится плотность грунта между лопастями, он критически потеряет несущие способности, весь вес должна удерживать только нижняя часть винта. Как следствие – резко уменьшается несущая способность винтовых свай, надо пересматривать план их размещения под фундамент. Еще одна проблема. При неблагоприятном совпадении физических свойств грунтов и нарушении технологии изготовления элементов возможны ситуации пробуксовывания – свая не ввинчивается в землю.
  2. Шаг слишком большой. Возрастают усилия для вкручивания сваи, каждый оборот резко ее заглубляет, увеличиваются нагрузки на все сварные швы. Если не контролировать усилия, то возможны механические повреждения, элементы придется менять новыми, а старые капитально ремонтировать.
Лопасть для винтовой сваи 2-х сегментная

Лопасть для винтовой сваи 2-х сегментная

Практический совет. Перед началом изготовления элементов рекомендуется поинтересоваться у профессионалов, какие именно сваи и для каких грунтов они используют в вашем регионе.

Самостоятельно сделать расчет невозможно, этим занимаются специально подготовленные специалисты с высшим техническим образованием.

Есть варианты изделий, на которых лопасти привариваются только к цилиндрической части сваи, а на других они фиксируются на конусе. Конкретный выбор зависит от геофизических данных грунтов и максимальных расчетных нагрузок.

Диаметр

И это значение должно рассчитываться. Дело в том, что слишком большой диаметр создает сложности при вкручивании. Не только увеличивается усилие, но и повышается вероятность упора о большие подземные камни. Если своевременно проблему не заметить и не прекратить вкручивание сваи, то лопасти могут полностью оторваться. Очень маленькие лопасти понижают несущие характеристики. Приходится увеличивать общее количество свай, что по различным причинам не всегда возможно.

Таблица несущей способности винтовых свай диаметром 89 мм

Таблица несущей способности винтовых свай диаметром 89 мм

Расчет количества свай для фундамента

Расчет количества свай для фундамента

Цены на металлические сваи

Металлические сваи

Пошаговая инструкция по изготовлению металлических свай

Для примера возьмем простейший вариант изготовления изделий, но винтовая лопасть имеет довольно сложную геометрию. За счет этого появляются следующие преимущества.

  1. Лопасть приваривается к наконечнику – уменьшается усилие закручивания, свая легче заходит в грунт.
  2. Нижнее ребро имеет специальную геометрическую форму, которая легко разрезает грунт. Есть варианты, когда кромки делаются острыми, но так не советуют поступать профессиональные строители. Причина – тонкие кромки быстро загибаются, что в разы увеличивает сопротивление. Вместо облегчения вкручивания получается обратная ситуация.

Для изделий используются толстостенные трубы с толщиной стенок 6 мм, диаметр 50 мм. Трубы б/у, что намного уменьшает стоимость материалов, при этом качество и все физические параметры на должном уровне. Защита поверхностей от коррозии делается битумными мастиками.

Шаг 1. При помощи элементарного шаблона сделайте разметку на торце трубы. Требуется вырезать так называемую корону, после ее загибания образуется острый конец. Он нужен для облегчения вкручивания сваи в землю. Шаблон можно делать из прочного картона или куска линолеума. Процесс состоит из нескольких этапов.

  1. Отрежьте кусок линолеума. Ширина должна равняться окружности трубы, а длина превышать диаметр в два раза. В нашем случае ширина равняется 50×2 = 100 мм, а длина рассчитывается по формуле C = πD= 3.14×100 = 314 мм.
  2. Мы будем делать четыре зуба, ширина каждого у основания 100:4 = 25 мм. Поставьте на этих удалениях точки.
  3. Проведите оси симметрии и соедините их линиями с вершинами треугольников.
  4. Вырежьте треугольники, у вас должна получиться корона, это шаблон для всех свай.
Шаблон

Шаблон

Практики советуют всегда делать запас в зависимости от толщины абразивного диска.

Шаг 2. При помощи шаблона на торце нарисуйте фломастером или мелом корону (розочку). Если вы делаете сваи из труб с различными диаметрами, то под каждый из них надо делать свой шаблон. Это отнимает всего несколько минут, но намного облегчает процесс изготовления свай.

Разметка

Разметка

Шаг 3. Болгаркой аккуратно вырежьте треугольники. Прилагайте максимум усилий, чтобы они были одинаковыми. Если корона несимметрична, то при загибании острый конец будет смещаться, а это очень нежелательное явление. При закручивании сваи наконечник вращается по кругу, площадь входного отверстия увеличивается, что становится причиной значительного возрастания необходимых усилий.

Резка металла болгаркой

Резка металла болгаркой

Практический совет. Основания треугольников рекомендуется прорезать, это облегчит процесс сгибания короны.

Оставьте полоски металла шириной примерно 1 см, остальное прорежьте. Не бойтесь, что в результате таких манипуляций свая потеряет прочность. Этого не случится по двум причинам. Во-первых, прорези потом тщательно завариваются. Нагрузка на шов на сжатие, а он выдерживает такие усилия без проблем. Во-вторых, сами лепестки не ощущают значительных давлений, их функция – формировать наконечник.

Шаг 4. Резкими ударами молотка сгибайте розочки к центру трубы. Удары должны быть сильными, с опытом придет понимание, каким образом металл реагирует на усилия. Все треугольники сгибайте по очереди, прилагайте усилия, чтобы они более-менее равномерно приближались к центру.

Шаг 5. Наденьте на конец так называемое обтягивающее кольцо. Оно вырезается из трубы меньшего диаметра, в нашем случае примерно 30 мм.

Изгиб металла

Изгиб металла с применением кольца

Аккуратно ударяйте по кольцу до тех пор, пока вершины всех треугольников не сойдутся в одной точке. Идеального наконечника с первого раза не получится, не расстраивайтесь. Такие работы нельзя освоить без практики, теоретические знания лишь помогают решать проблему, но без практики вы не сможете почувствовать и правильно рассчитывать силу ударов и места их нанесения.

Шаг 6. Не снимая кольца, прихватите треугольники короны. После этого можно его удалить и молотком более точно подогнать лепестки. Прилагайте усилия, чтобы между ними не было больших щелей, а острие располагалось в центре трубы.

Точечная сварка концов

Точечная сварка концов

Шаг 7. Тщательно заварите наконечники и сделанные прорези. Шов должен быть ровным и без пропусков. Особо внимательно варите острый конец. Если во время вкручивания он загнется, то появятся очень большие проблемы.  Чаще всего сваю придется вынимать и ремонтировать.

Проваренные швы наконечников

Проваренные швы наконечников

Удалите окалину со сварного шва. Некоторые неопытные мастера пропускают эту операцию в надежде, что окалина защищает металл от коррозии. Это не так. Наоборот, окислительные процессы протекают быстрее. Причина – окалина быстро впитывает воду и медленно ее испаряет. Длительность контакта металла с влагой значительно увеличивается и ускоряет негативные процессы.

Шаг 8. Подготовьте лопасти. Выше мы уже упоминали, что в этом варианте используются детали сложной геометрии. Делать их надо также по шаблону, его можно найти и скачать в сети и распечатать на принтере. Лопасти вырезаются газовым резаком, если его нет, то выгоднее заказать изготовление специалистам. Они точно выдержат все размеры, а это очень важно для качества свай.

Лопасти

Лопасти

Шаг 9. На простейшем гибочном станке растяните лопасти, создайте шаг резьбы. Очень желательно, чтобы этот станок имел специальные приспособления для придания деталям одинаковых размеров. На всех винтовых сваях должен быть одинаковый шаг, только так можно обеспечить примерно равные несущие характеристики элементов.

Растягивание лопастей

Растягивание лопастей

Шаг 10. Приварите лопасти к трубе. Тщательно примерьте детали, выберите такое положение, при котором размер щелей минимальный. Необходимо прокручивать трубу, каждый раз пытаться выбрать оптимальное положение для лопасти. Дело в том, что сам наконечник не имеет идеальных поверхностей. Ручная работа по качеству никогда не может сравниться с механической. Чем больше щели, тем меньше прочность фиксации, длительнее и сложнее процесс сварки.

Приваривание лопастей

Приваривание лопастей

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Накладывайте швы обязательно с двух сторон, мы уже упоминали, что этот элемент держит нагрузки от зданий и сооружений.

Готовая свая

Готовая свая

При необходимости покройте поверхности металла битумными мастиками. Как показывает практика, при определенном опыте и правильной организации труда на изготовление одной сваи требуется примерно двадцать минут.

Чем красить винтовые сваи и обвязку?

Чем красить винтовые сваи и обвязку?

В верхней части свай приделываются приспособления для вкручивания в землю, конкретные механизмы зависят от способа монтажа. В одних случаях достаточно просверлить отверстия на различной высоте и закручивать элементы при помощи металлических прутков. Если используются строительные механизмы, то на торец делают сложное универсальное приспособление для удержания трубы.

Самодельные сваи

Самодельные сваи

Узнайте, как сделать отливы для цоколя фундамента, а также ознакомьтесь с инструкцией по монтажу, в специальной статье на нашем портале.

Заключение

Опытные строители не советуют заниматься самостоятельным изготовлением свай для жилищного строительства, в этих случаях надо пользоваться только надежными и сделанными с соблюдением технологических процессов заводскими изделиями. Они имеют гарантированную прочность, что исключает вероятность появления крайне неприятных ситуаций.

Самодельные рекомендуется делать для установки различных ограждений, уличных душевых, дровяников и иных неответственных и небольших по размерам и весу пристроек. Для увеличения прочности после монтажа свай до установки оголовков внутренние полости можно заливать бетоном.

Видео – Изготовление винтовых свай

Видео — Закручивание винтовой сваи, своими руками

remont-book.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
