Огромный циркуль из швабры своими руками

Привет всем любителям самоделок. Иногда появляется такая необходимость, как разметка окружностей большого диаметра, например для того, чтобы сделать крышку на люк, колодец или изготовить другие круглые детали. Но сделать идеально ровный круг без специального инструмента практически невозможно, поэтому в данной статье я расскажу, как сделать огромный циркуль своими руками, который поможет начертить окружность большого диаметра, вплоть до 2 метров, причем затраты на сборку будут минимальны.
Материалы для сборки данной самоделки легкодоступны, так что со сборкой справится каждый.

Перед тем, как прочитать статью, предлагаю посмотреть видеоролик, где подробно показан процесс сборки огромного циркуля, а также его тестирование в работе.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Для того, чтобы сделать огромный циркуль своими руками, понадобится:
* Углошлифовальная машинка, шлифовальный наждачный круг
* Электродрель
* Защитные очки, перчатки, респиратор
* Ненужная швабра
* Ножовка по дереву
* Слесарные тиски
* Пара деревянных брусков
* Струбцина
* Наждачная бумага
* Канцелярский нож
* Шуруп, крестовая отвертка
* Сверло на 2, 6, 8 и 10 мм по дереву
* Перьевое сверло диаметром 20 мм
* Два винта М5 длиной 70 мм и один винт М5 длиной 30 мм с барашковой гайкой
* Строительный угольник, карандаш

Шаг первый.
Первым делом нужно укоротить деревянные бруски до длины 8 см, делаем разметку при помощи строительного угольника и карандаша.

Далее прижимаем бруски при помощи струбцины к верстаку и отпиливаем их по сделанной метке.

Теперь устанавливаем на углошлифовальную машинку шлифовальный наждачный круг. Затем фиксируем УШИ на верстаке при помощи струбцины, получилось что-то наподобие горизонтального шлифовального станка.

Шлифуем деревянные бруски при помощи УШМ, зажатой на верстаке, чтобы убрать заусенцы, которые образовались в процессе отпиливания и сгладить острые края. При работе с углошлифовальной машинкой будьте аккуратны, используйте средства индивидуальной защиты, очки и перчатки. Также надевайте респиратор, так как в процессе шлифования выделяется много древесной пыли, которая вредна для дыхательных путей.

Шаг второй.
Совмещаем два бруска вместе и прижимаем их к верстаку при помощи струбцины.

После этого берем перьевое сверло диаметром 20 мм и устанавливаем в патрон электродрели, далее размечаем карандашом центр двух заготовок и начинаем сверлить сквозное отверстие.

В итоге получилось примерно так.

Скругляем внутренние края получившегося отверстия при помощи углошлифовальной машинки, это поможет предотвратить чрезмерную фиксацию швабры, дабы не повредить ее черенок.

Шаг третий.
Фиксируем деревянные заготовки на верстаке с помощью струбцины.

Далее зажимаем в патрон дрели сверло на 6 мм и просверливаем два отверстия в брусках, отступив от каждого края около 15 мм.

Закрепляем в слесарных тисках один из брусков и просверливаем сквозное отверстие диаметром 2 мм строго по середине.

Сверлом на 10 мм делаем небольшое углубление и снимаем фаску, чтобы шляпка шурупа не выпирала, после чего закручиваем в отверстие шуруп с помощью крестовой отвертки.

Шаг четвертый.
Разбираем швабру, убираем пластиковый наконечник сверху и соединительную муфту снизу, от швабры понадобится только черенок.

Закрепляем черенок в тисках, при зажатии можно подложить какую-либо деревяшку для того, чтобы не осталось следов от губок тисков. При помощи углошлифовальной машинки делаем пропил в черенке около 4 см. Далее сверлом на 8 мм делаем отверстие в конце пропила и подравниваем края получившегося паза наждачной бумагой и канцелярским ножом.

Поворачиваем черенок в тисках на 90 градусов и просверливаем отверстие диаметром 6 мм, отступив от края около 15 мм.

Затем вставляем винт М5 длиной 30 мм в готовое отверстие, накидываем шайбу, барашковую гайку и устанавливаем карандаш в 8-ми миллиметровое отверстие, после чего барашком можно зафиксировать положение карандаша.

Шаг пятый.
Теперь собираем крепление из двух заготовок при помощи винтов, шайб и гаек.

Соединяем две детали вместе, просовываем черенок в отверстие в двух брусках и закрепляем с помощью барашковых гаек.

Выставив необходимый диаметр можно начертить нужную окружность диаметром вплоть до 2 метров.

В данной конструкции шуруп выступает в роли иголки циркуля, а карандаш наносит разметку.

Работать таким инструментом достаточно удобно, так как оно имеет весьма жесткую конструкцию, что не дает циркулю «съехать» с установленного диаметра, а также исключает вероятность того, что получится не окружность, а овал.
На этом у меня все, всем спасибо за внимание и творческих успехов.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Чем заменить циркуль в домашних условиях, аналог

Чем заменить циркуль	Описание
Если радиус не имеет значение	В таких случаях подходит любой подручный предмет округлой формы. Это могут быть монеты, стакан, тарелка. Прикладываете и обводите их.
Транспортир	Обводите сначала одну полукруглую сторону, затем прикладываете ее с другой стороны и также обводите, чтобы получился круг.
Имитация циркуля	Можно скрепить между собой два карандаша при помощи резинок, пластилина и применять как циркуль. При этом есть возможность регулировать радиус окружности. Также скрепить можно 3 карандаша в виде буквы «А» или карандаш с ножницами.
Линейка	Прямая линейка – это еще один вариант для замены циркуля. Ее длина зависит лишь от необходимого радиуса окружности. Один край линейки нужно закрепить в центре, поставить карандаш на подходящей отметке и вращать линейку, рисуя круг.
Расческа	Сделайте отверстие в одном из краев расчески, вставьте туда иголку, булавку и закрепите на бумаге. В один из разъемов между зазубринами вставьте карандаш и поворачивайте его образуя круг необходимого размера.
Скрепка	Размер скрепки в этом случае зависит лишь от требуемого размера окружности. В один из внутренних краев скрепки поместите карандаш и зафиксируйте его в центре будущего круга. Во второй также вставьте карандаш/ручку и поворачивайте ее рисуя окружность. Главный недостаток такого аналога – радиус ограничен размерами скрепки.
Иголка и веревка	Привяжите к иголке кусочек нити (длина зависит от радиуса круга). На второй конец нити привяжите карандаш. Вставьте иглу в бумагу, придерживайте ее одной рукой, а второй вращайте карандаш по кругу.

Всем известно, что циркуль – это инструмент для черчения окружностей. Иногда случаются ситуации, когда его не оказывается под рукой и приходится искать чем заменить циркуль.

Существует множество вариантов для замены в домашних условиях. Рассмотрим самые популярные подручные аналоги циркуля.

Если радиус не важен

Любой предмет округлой формы идеально подойдет в случае, когда нужно нарисовать круг и его радиус при этом не важен. Для этой цели подходят:

монеты;
стакан;
тарелка.

Все что необходимо сделать – приложить предмет к бумаге и обвести его карандашом. Также можно воспользоваться скрепкой – ее размеры зависят от желаемого радиуса окружности. Один карандаш вставляйте во внутренний край на центре, вторым рисуйте круг.

Транспортир

Возьмите обычный транспортир. Обведите его округлую часть. Затем переверните и обведите вторую. Единственная сложность – нужно точно приложить инструмент для получения ровного круга. Еще один недостаток – радиус окружности ограничен размерами транспортира.

Самодельные «аналоги» циркуля

Сделать циркуль можно самостоятельно. Нужно лишь проявить фантазию. Для этого подходит 3 карандаша. Их нужно скрепить между собой, формируя букву «А». Это удобный вариант, поскольку есть возможность регулировать радиус круга.

Если карандаш один, его можно прикрепить к ножницам и применять по аналогии с обычным циркулем. Если карандаша 2 – их нужно скрепить между собой на одном конце и применять как циркуль.

Линейки или расческа

Эти два предмета применяются аналогично. Один край устанавливается на центре будущего круга. Прикладывается карандаш в зазубрины или отметку линейки на желаемом расстоянии, и очерчивается окружность.

Иголка с нитью

Привяжите на один конец нитки иголку, на второй – карандаш. Вставьте иглу в бумагу, натяните нить и рисуйте круг. Радиус можно регулировать длиной нитки.

Эти подручные средства помогут заменить циркуль. Они не требуют больших затрат, а инструмент для замены наверняка есть у каждого.

Автор: Редакция сайта

Делаем простой кронциркуль | Журнал Ярмарки Мастеров

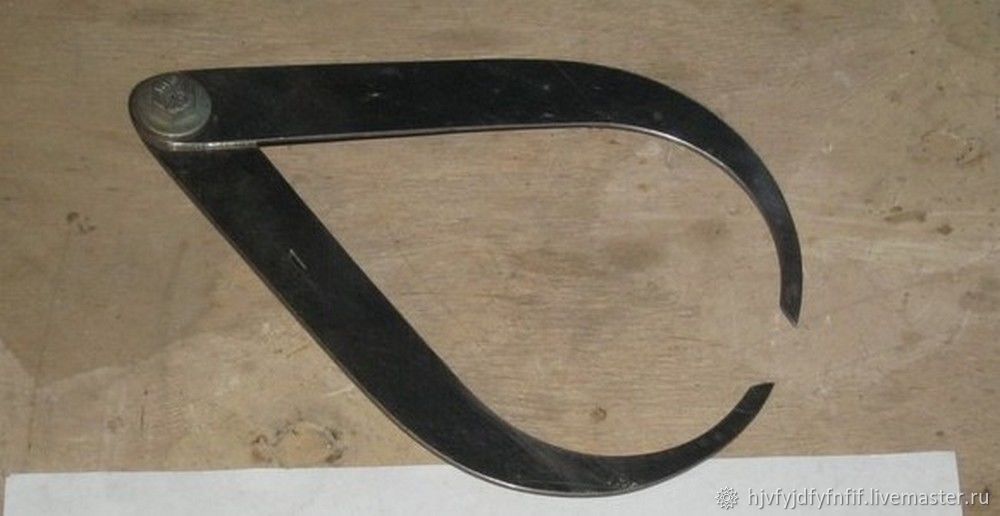

Что мы знаем из истории кронцикуля? Известный нам еще со школы циркуль служит для вычерчивания идеально правильных окружностей. История этого инструмента насчитывает не одну тысячу лет, насколько можно судить по идеально точным окружностям, которые ученые-археологи видят на поверхностях древних сооружений. При раскопках курганов древних галлов, во Франции, был найден обыкновенный циркуль, изготовленный из железа. А во время раскопок Помпеи ученые с удивлением обнаружили несколько другой инструмент, он был примерно такого же назначения, но весьма и весьма сложно устроенный.

Как выяснилось, он мало изменился со времен Римской Империи, в таком же виде он выпускается и используется и в современном мире, хотя сейчас существует даже цифровой кронциркуль. Термин этот иностранного происхождения, состоит из немецкого слова «krone» — венец и латинского «circulus» — круг. Относится к разряду чертежно-измерительных приборов. Он имеет две ножки, чаще всего, дугообразной формы, между которыми можно установить желаемый угол, используя для этого микрометрический винт, который также входит в конструкцию инструмента. Винт служит, чтобы можно было отрегулировать желаемое расстояние между ножками. Существует также упрощенный вариант.

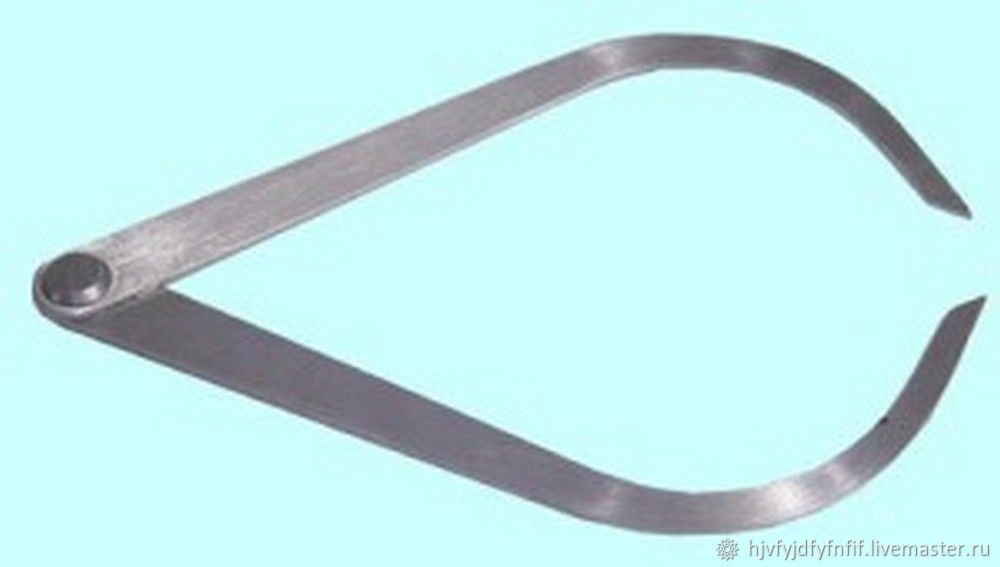

На фото — для измерения наружных диаметров и размеров деталей.

Сегодня такой прибор используют в производстве для измерения наружных диаметров и размеров деталей (один разряд инструментов), а также для определения размеров внутренних диаметров частей (другие модели приспособления). В медицине этот инструмент тоже широко применяется в самых разных отраслях, однако все его разновидности связаны с микроскопическими элементами, например, в стоматологии или нейрохирургии.

По методу получения данных выделяют механические и электронные модели.

Данный инструмент, как измерительный прибор, не нуждается в поверке, потому что он не внесён в государственный реестр. Чтобы сравнить размеры деталей какого-либо объекта с образцовыми размерами, используют как раз этот вид кронциркуля. Так, измерив столь специфическим методом деталь, полученные данные сравнивают с данными образцов, из чего делают выводы.

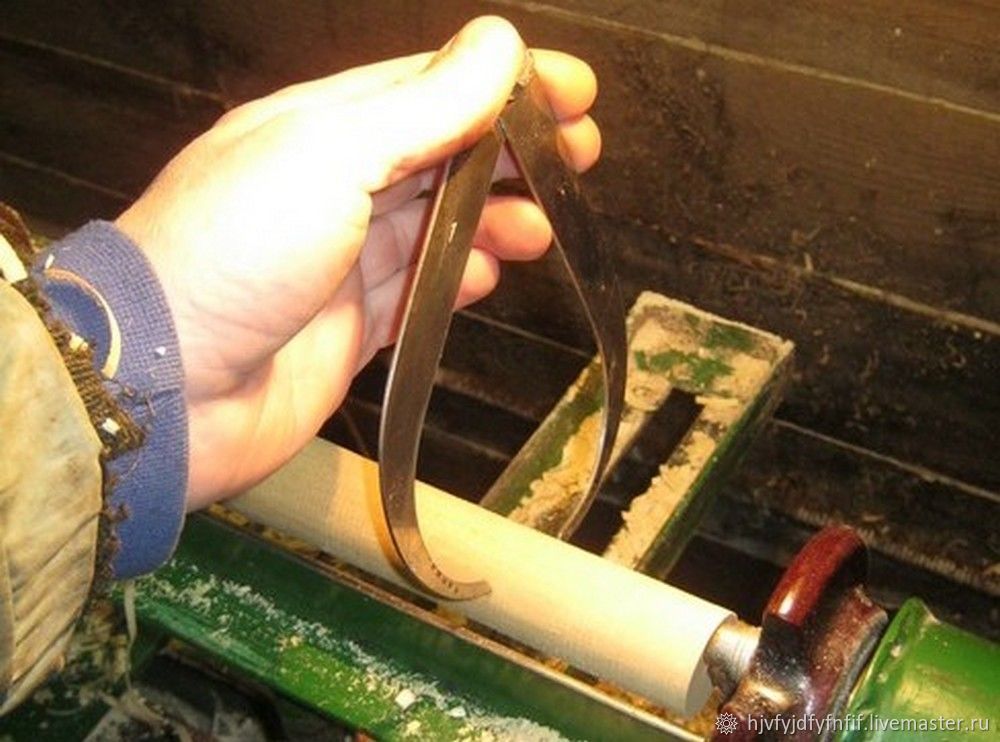

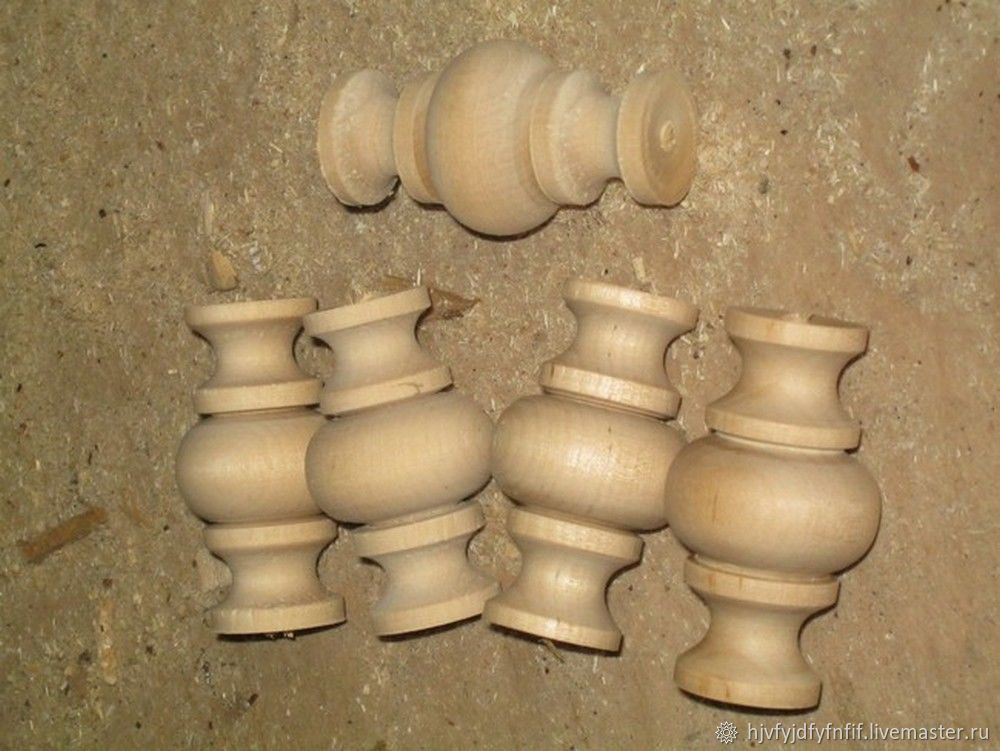

Весьма удобен кронциркуль и в токарном деле, особенно у деревяшечников — действительно, при точении декоративных деталей из дерева, точные размеры, часто не слишком важны и инструмент, позволяющий быстро, на ходу оценивать размер детали или заготовки пользуется популярностью. Особенно удобен кронциркуль при точении одинаковых деталей, а такая задача перед каждым токарем встает регулярно. Чрезвычайно ускоряет дело наличие нескольких таких инструментов — можно заранее настроить их на основные размеры детали и не отвлекаться на измерения линейкой или штангенциркулем.

Очень часто, кронциркуль применяется и стеклодувном деле.

Простой кронциркуль, вроде как на фото выше, не представляет сложности для самостоятельного изготовления. Придется только подобрать подходящий материал, дальше — немного простой слесарной работы.

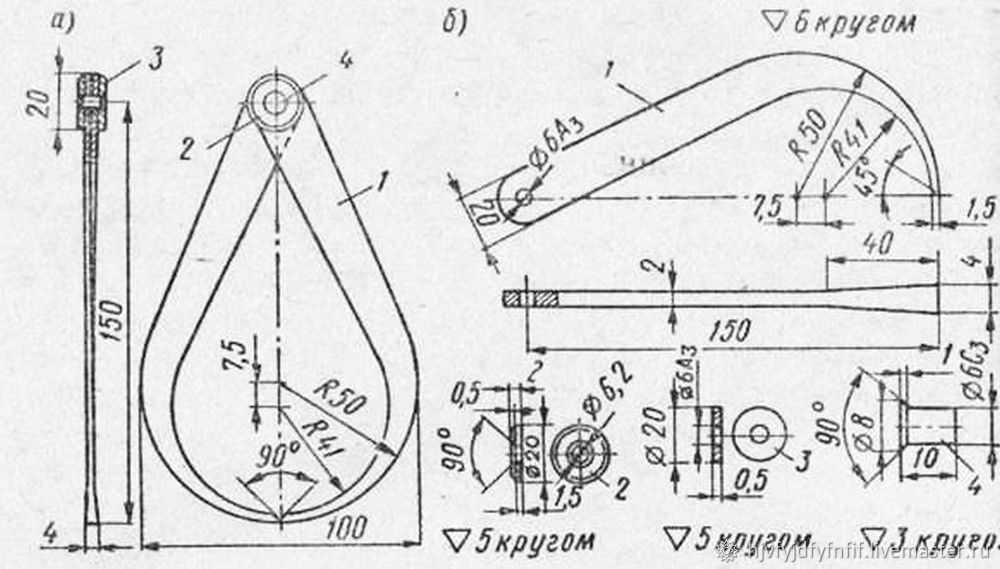

На чертеже, кронциркуль с диаметром измерения до 180 мм.

Что было использовано в работе.

Инструмент.

Набор обычного слесарного инструмента, нечто для сверления отверстий. Использовал простейший шлифовальный барабан, установленный в токарный станок по дереву. Пользовался маленькой УШМ с тоненьким отрезным диском, электрическим точилом. Пригодились клейма с циферками. Не обойтись без стальной плиты или наковальни.

Материалы.

Кусочек листовой стали подходящей толщины. Использовал нержавеющую, толщиной 1.5 мм. Желательно, чтобы заготовка была ровной, без вмятин. Средней крупности шлифовальная шкурка. Немного метизов.

Итак.

При изготовлении инструмента, было допущено несколько отступлений от чертежа — ножки кронциркуля приняты одинаковой толщины, вместо заклепки применил обычный винт М6. Практика показала, что две усиленных «кузовных» шайбы и шайба-стопор, позволяют ножкам двигаться плавно, с небольшим усилием. Усилием затягивания гайки, его можно регулировать.

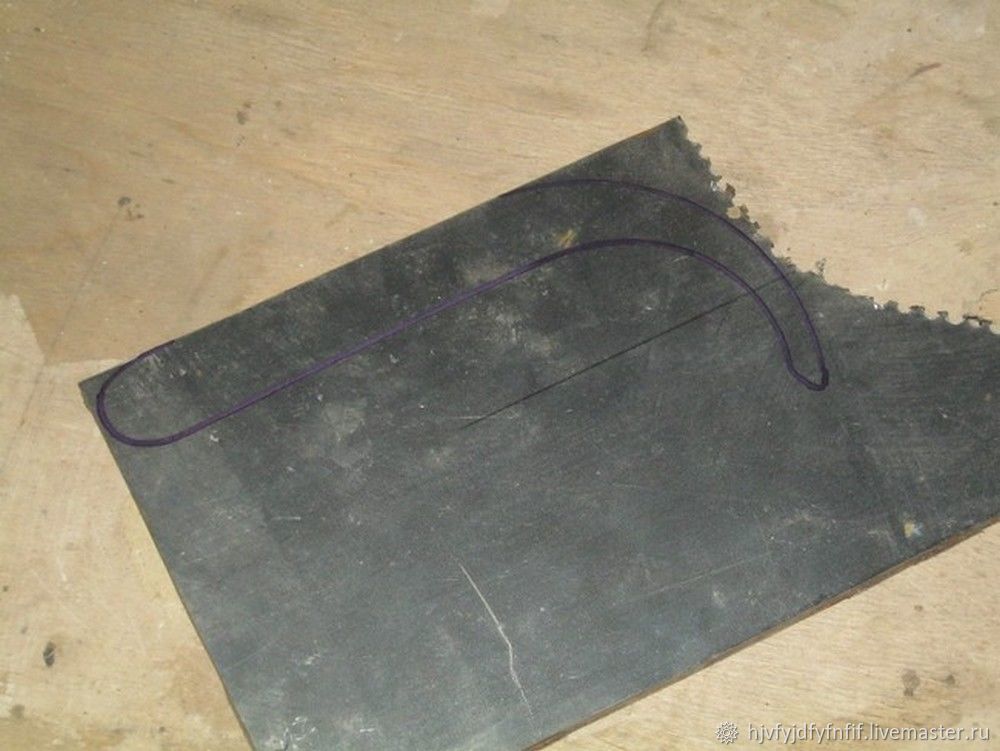

Чертеж ножки кронциркуля распечатал на принтере на плотной бумаге, подогнав размер под требуемый. Вырезав, получил шаблон. Контур ножки, можно перенести на заготовку и при помощи копировальной бумаги.

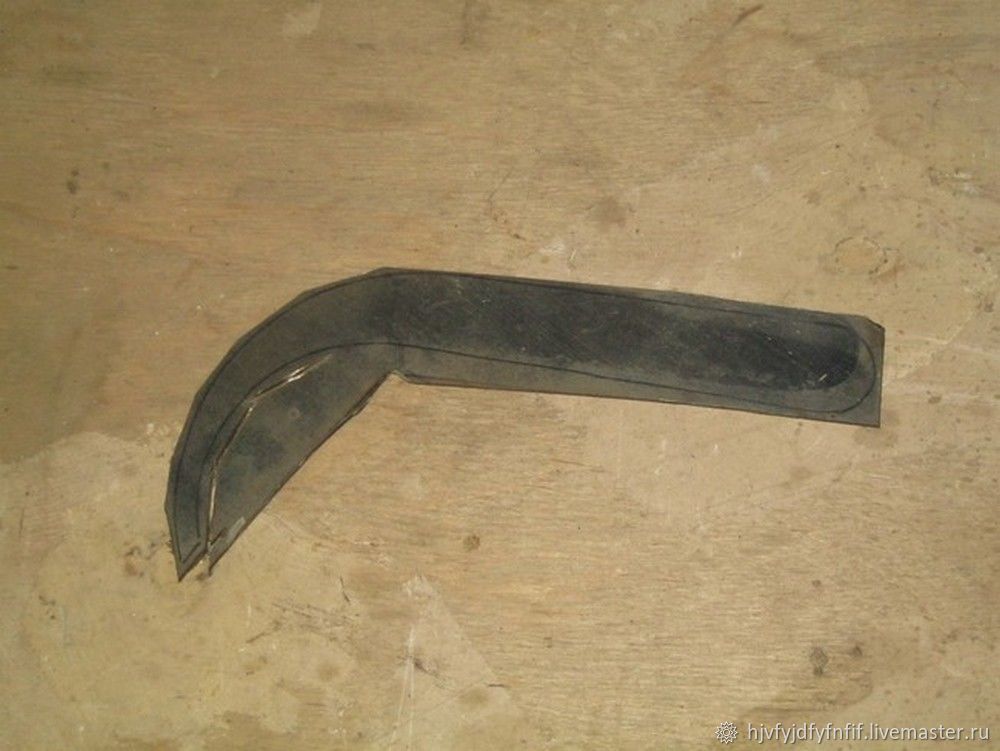

Все что можно, отрезано «болгаркой». Трудность представляет вырезание внутреннего радиуса. Его пришлось выпиливать совсем маленьким «обмылком» отрезного диска.

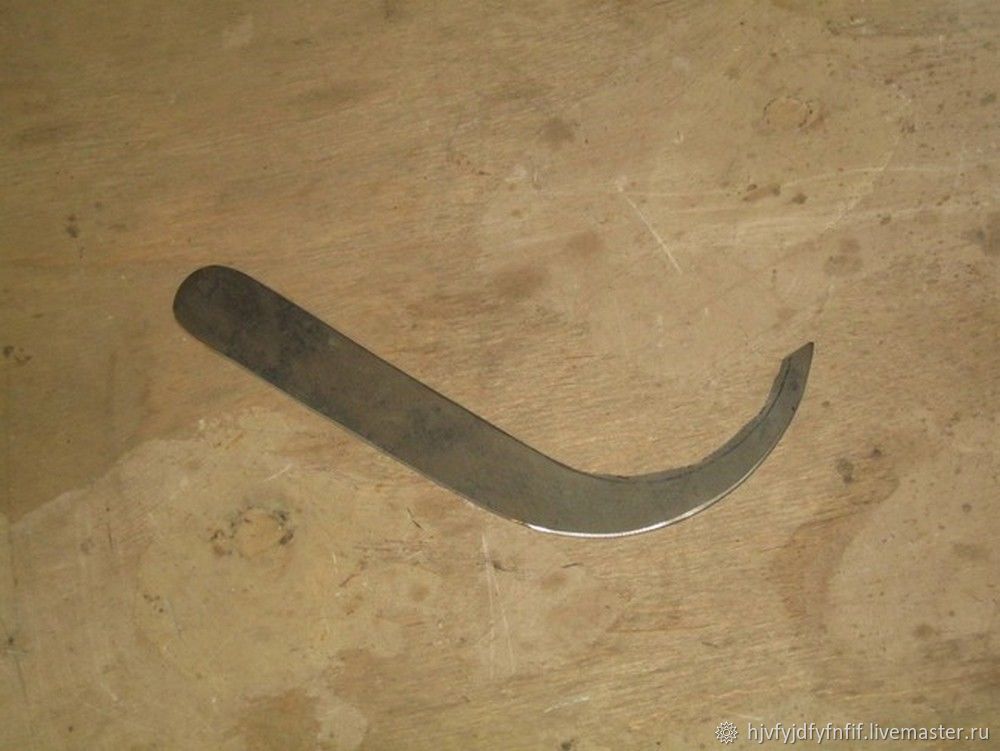

После грубого выпиливания, довел контур на точиле и далее волшебным напильником.

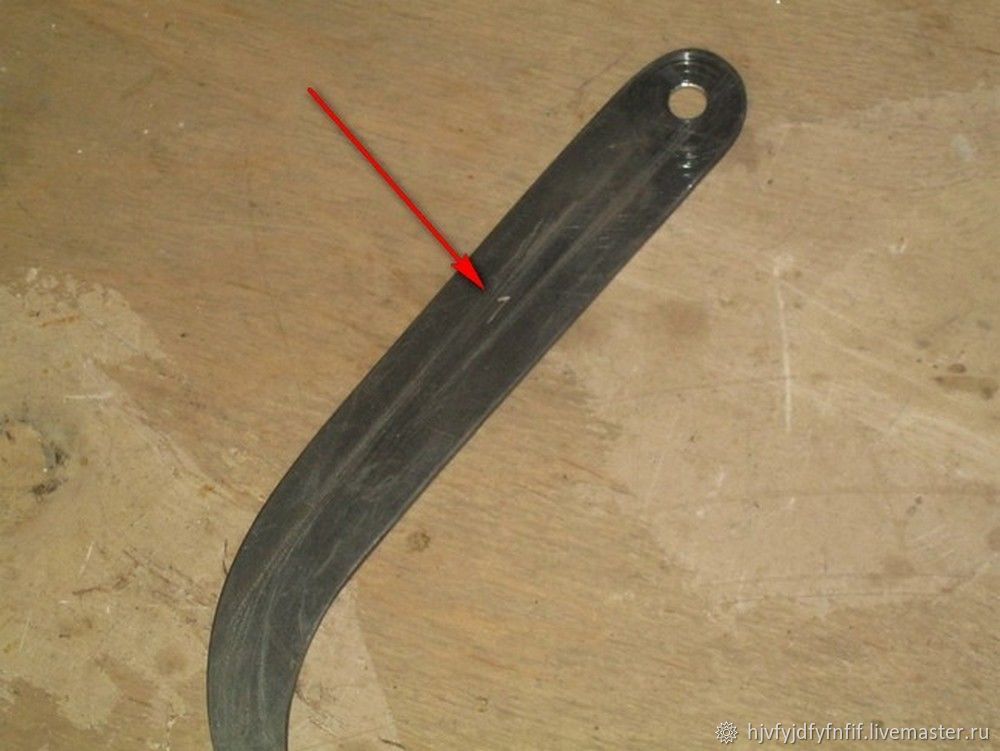

Здесь, опять же, возникает проблема с внутренним радиусом. Решил ее, изготовив для токарного станка по дереву небольшой шлифовальный барабанчик из березового чурбачка. Радиусом, чуток меньше чем внутренний радиус ножки кронциркуля. На чурбачок, не вынимая из станка, намотал шлифовальную шкурку, концы закрепил липкой лентой.

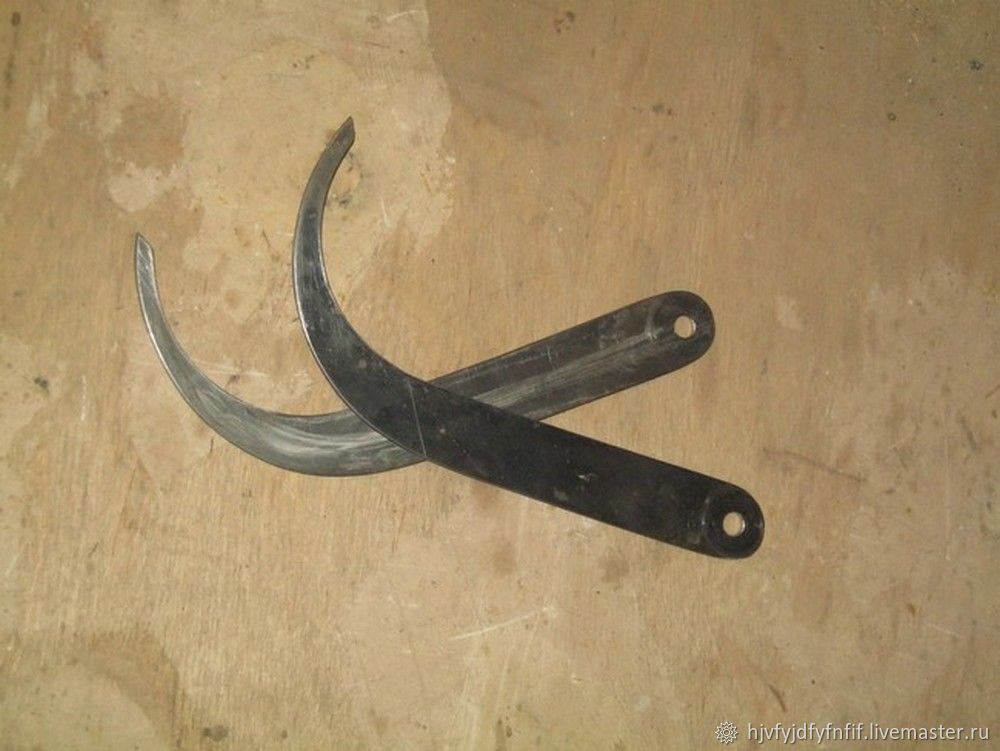

После полной доводки формы ножек, были просверлены отверстия для шарнира.

Подобран болтик М6 подходящей длинны, ножки скреплены импровизированным шарниром. Получилось просто и вполне работоспособно, более того, усилие с которым сдвигаются ножки можно регулировать.

Можно порекомендовать альтернативный вариант изготовления, более, хм, классический — без плясок с УШМ. По контуру ножек накерниваются и сверлится ряд отверстий диаметром 4…5 мм. Небольшим зубилом прорубаются перемычки между отверстиями. Дальше так же.

Опущена закалка рабочей части ножек и при использовании инструмента не только для деревяшек, ее лучше бы сделать:

нагреть рабочие части ножек на длину 20 мм до светло-вишнево-красного цвета каления и охладить через слой масла в воде;
отрихтовать ножки кронциркуля после закалки и зачистить абразивной шкуркой.

В описанную последовательность изготовления кронциркуля можно внести некоторые изменения.

Если заготовки для ножек небольшого размера и размечать их геометрическим путем неудобно, тогда для их разметки изготовляют два шаблона из тонкой листовой стали: один для нанесения линий, на которых нужно будет накернить центры для вспомогательных отверстий, а второй (меньший) — для разметки контура ножки. Раньше накладывают шаблон, представляющий собой контур. Вначале на заготовке наносят вспомогательные линии по первому шаблону, а потом основные по второму шаблону меньших размеров. Последний устанавливают так, чтобы линии его контура были равноудаленными от нанесенных вспомогательных линий контура для центров вспомогательных отверстий.

Если материал на заготовку кронциркуля представляет собой полосы 25X4 или 30X4 мм, то на них размечают прямые линии, воспроизводящие форму и длину ножек в разогнутом виде. Затем полосу обрубают зубилом на плите или в тисках, отступив на 0,5— 1 мм от линии разметки, и опиливают начерно. После этого ножку нагревают и сгибают ударами молотка на круглой оправке, размеры которой соответствуют радиусу изгиба ножек.

Окончательная обработка кронциркуля не отличается от последовательности, приведенной выше.

При таком способе изготовления кронциркуля меньше затрачивается времени, так как отпадает необходимость в сверлении вспомогательных отверстий по контуру заготовки. Последний способ применяют чаще всего при изготовлении нутромера, так как загибание концов его ножек выполняется очень просто, тогда как загибание ножек кронциркуля — операция довольно сложная, требующая определенных умений и навыков.

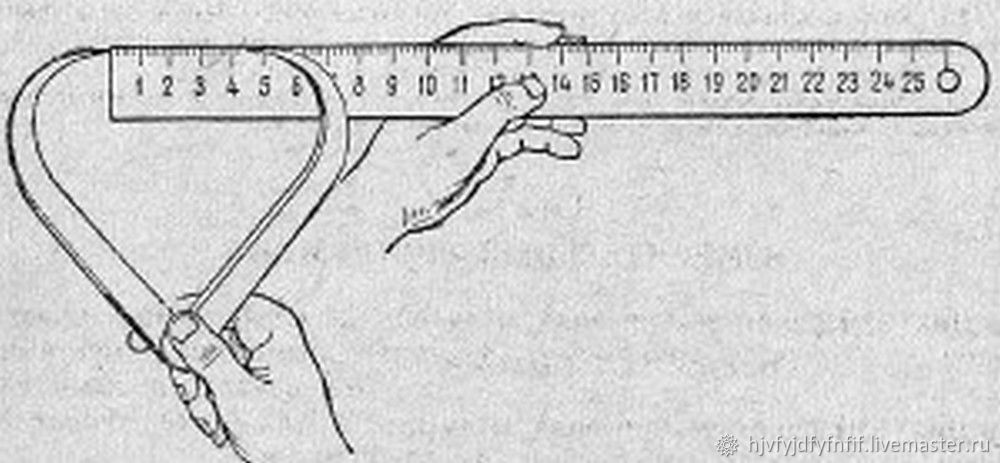

Испытание кронциркуля и технические требования к нему. Испытание кронциркуля заключается в разводе и сжатии его ножек. При этом ход в шарнире должен быть плавным, а концы ножек должны плотно сходиться. Поверхности кронциркуля должны быть чистыми, без царапин, забоин и вмятин, а острые края притуплёнными. Концы ножек кронциркуля должны быть закалены на длину 20 мм до твердости HRC 40—50.

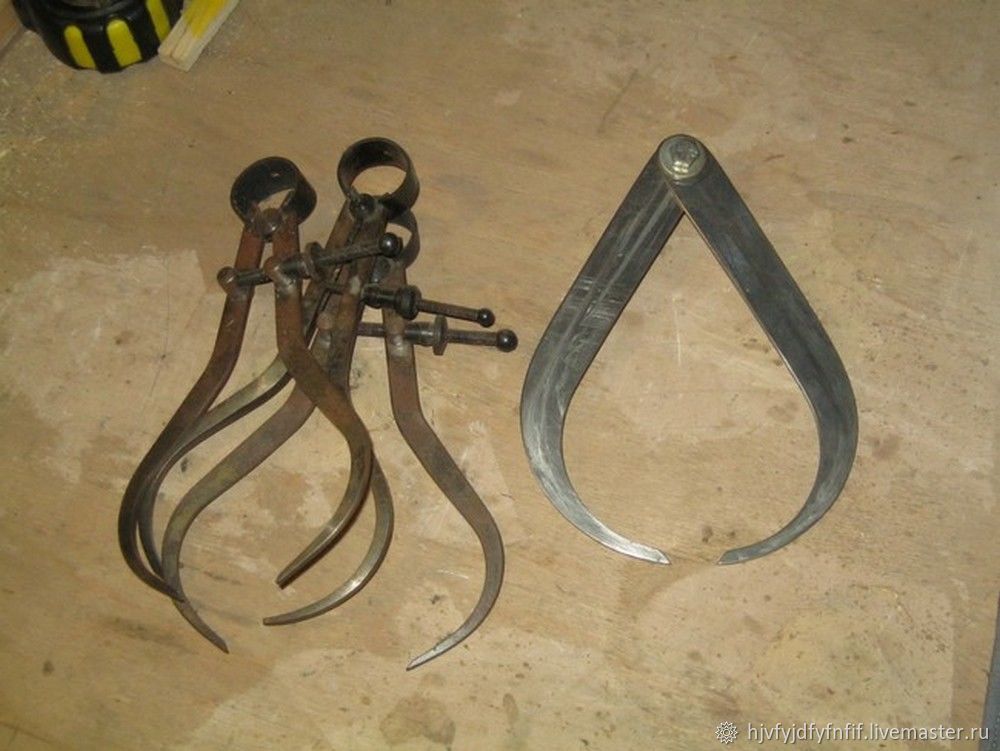

Остается сказать, что инструмент в арсенале токаря-деревяшечника весьма востребован. Практика показала, что лучше иметь несколько штук. Одновременно пользовался, максимум четырьмя.

В подавляющем большинстве случаев, однако, вполне достаточно одного-двух. Чтобы исключить путаницу при пользовании несколькими инструментами, можно выбить на ножках порядковый номер.

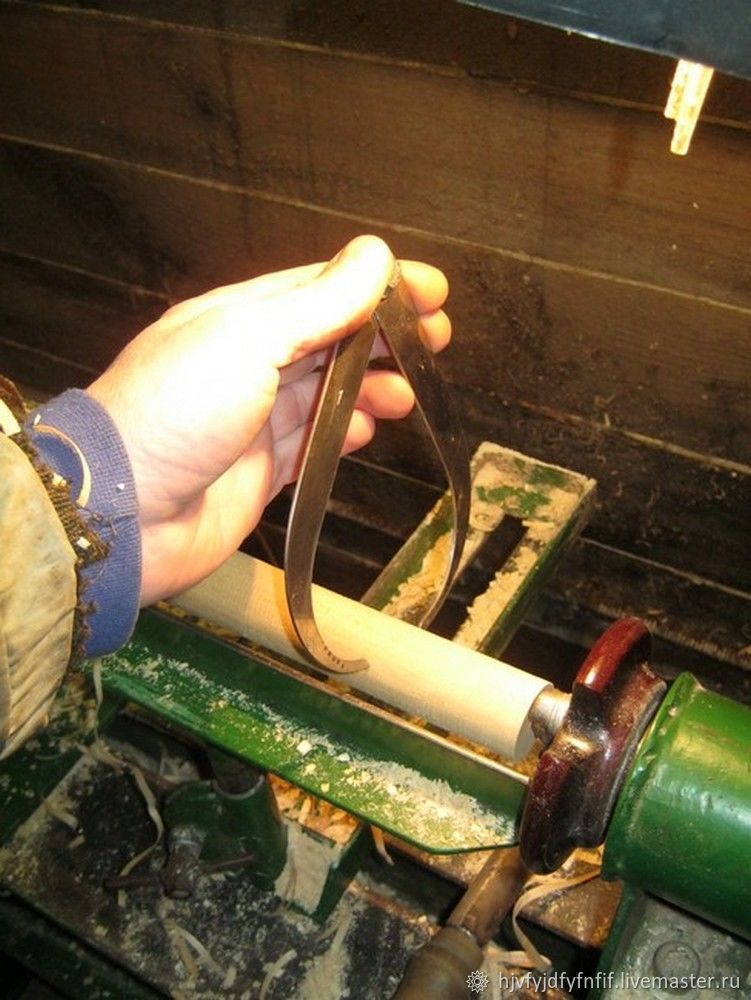

Использование обычно заключается в измерении диаметров заготовки при вытачивании одинаковых деталей. При этом вытачивается деталь-образец, ориентируясь на требуемые присоединительные или габаритные размеры, остальное как сердце подскажет. Все следующие детальки, вытачиваются по ее размерам — при помощи нескольких кронциркулей, «снимаются» основные размеры, обычно их один-два диаметра и длина. Лучше при этом, прибавить диаметры на миллиметрик – припуск на шлифовку. Все. Точение подобных, превращается в сплошное удовольствие.

Заготовка протачивается до тех пор, пока кронциркуль с самым большим диаметром не начнет проваливаться. Мерять можно прямо на вращающейся заготовке, при этом ножки кронциркуля следует прикладывать к заготовке одновременно. Иначе инструмент может вырвать из рук.

Babay Mazay, 2016 г.

Самодельный кронциркуль

Как выяснилось, он мало изменился со времен Римской Империи, в таком же виде он выпускается и используется и в современном мире, хотя сейчас существует даже цифровой кронциркуль. Термин этот иностранного происхождения, состоит из немецкого слова «krone» – венец и латинского «circulus» – круг. Относится к разряду чертежно-измерительных приборов. Он имеет две ножки, чаще всего, дугообразной формы, между которыми можно установить желаемый угол, используя для этого микрометрический винт, который также входит в конструкцию инструмента. Винт служит, чтобы можно было отрегулировать желаемое расстояние между ножками. Существует также упрощенный вариант.

На фото — для измерения наружных диаметров и размеров деталей.

По методу получения данных выделяют механические и электронные модели.
Данный инструмент, как измерительный прибор, не нуждается в поверке, потому что он не внесён в государственный реестр. Чтобы сравнить размеры деталей какого-либо объекта с образцовыми размерами, используют как раз этот вид кронциркуля. Так, измерив столь специфическим методом деталь, полученные данные сравнивают с данными образцов, из чего делают выводы.

Весьма удобен кронциркуль и в токарном деле, особенно у деревяшечников – действительно, при точении декоративных деталей из дерева, точные размеры, часто не слишком важны и инструмент, позволяющий быстро, на ходу оценивать размер детали или заготовки пользуется популярностью. Особенно удобен кронциркуль при точении одинаковых деталей, а такая задача у перед каждым токарем встает регулярно. Чрезвычайно ускоряет дело наличие нескольких таких инструментов – можно заранее настроить их на основные размеры детали и не отвлекаться на измерения линейкой или штангенциркулем.

Простой кронциркуль, вроде как на фото выше, не представляет сложности изготовить самостоятельно. Видно, что сложность составляет только подобрать подходящий материал, дальше – немного простой слесарной работы.

На чертеже, кронциркуль с диаметром измерения до 180 мм.

Что было использовано в работе.

Инструмент.
Набор обычного слесарного инструмента, нечто для сверления отверстий. Использовал простейший шлифовальный барабан, установленный в токарный станок по дереву. Пользовался маленькой УШМ с тоненьким отрезным диском, электрическим точилом. Пригодились клейма с циферками. Не обойтись без стальной плиты или наковальни.

Материалы.
Кусочек листовой стали подходящей толщины. Использовал нержавеющую, толщиной 1.5 мм. Желательно, чтобы заготовка была ровной, без вмятин. Средней крупности шлифовальная шкурка. Немного метизов.

Итак.
При изготовлении инструмента, было допущено несколько отступлений от чертежа – ножки кронциркуля приняты одинаковой толщины, вместо заклепки применил обычный винт М6. Практика показала, что две усиленных «кузовных» шайбы и шайба-стопор, позволяют ножкам двигаться плавно, с небольшим усилием. Усилием затягивания гайки, его можно регулировать.
Чертеж ножки кронциркуля распечатал на принтере на плотной бумаге, подогнав размер под требуемый. Вырезав, получил шаблон. Контур ножки, можно перенести на заготовку и при помощи копировальной бумаги.

После грубого выпиливания, довел контур на точиле и волшебным напильником.

Здесь, опять же, возникает проблема с внутренним радиусом. Решил ее, изготовив небольшой шлифовальный барабанчик из березового чурбачка радиусом, чуток меньше чем внутренний радиус ножки кронциркуля. На чурбачок, не вынимая из станка, намотал шлифовальную шкурку, концы закрепил липкой лентой.

После полной доводки формы ножек, были просверлены отверстия для шарнира.

Можно порекомендовать альтернативный вариант изготовления, более, хм, классический – без плясок с УШМ. По контуру ножек накерниваются и сверлится ряд отверстий диаметром 4…5 мм. Небольшим зубилом прорубаются перемычки между отверстиями. Дальше так же.

Опущена закалка рабочей части ножек и при использовании инструмента не только для деревяшек, ее лучше бы сделать:
— нагреть рабочие части ножек на длину 20 мм до светло-вишнево-красного цвета каления и охладить через слой масла в воде;
— отрихтовать ножки кронциркуля после закалки и зачистить абразивной шкуркой.

В описанную последовательность изготовления кронциркуля можно внести некоторые изменения.
Если заготовки для ножек небольшого размера и размечать их геометрическим путем неудобно, тогда для их разметки изготовляют два шаблона из тонкой листовой стали: один для нанесения линий, на которых нужно будет накернить центры для вспомогательных отверстий, а второй (меньший) —для разметки контура ножки. Раньше накладывают шаблон, представляющий собой контур. Вначале на заготовке наносят вспомогательные линии по первому шаблону, а потом основные по второму шаблону меньших размеров. Последний устанавливают так, чтобы линии его контура были равно удаленными от нанесенных вспомогательных линий контура для центров вспомогательных отверстий.

Если материал на заготовку кронциркуля представляет собой полосы 25X4 или 30X4 мм, то на них размечают прямые линии, воспроизводящие форму и длину ножек в разогнутом виде. Затем полосу обрубают зубилом на плите или в тисках, отступив на 0,5—1 мм от линии разметки, и опиливают начерно. После этого ножку нагревают и сгибают ударами молотка на круглой оправке, размеры которой соответствуют радиусу изгиба ножек.

Окончательная обработка кронциркуля не отличается от последовательности, приведенной выше.
При таком способе изготовления кронциркуля меньше затрачивается времени, так как отпадает необходимость в сверлении вспомогательных отверстий по контуру заготовки. Последний способ применяют чаще всего при изготовлении нутромера, так как загибание концов его ножек выполняется очень просто, тогда как загибание ножек кронциркуля — операция довольно сложная, требующая определенных умений и навыков.

Испытание кронциркуля и технические требования к нему. Испытание кронциркуля заключается в разводе и сжатии его ножек. При этом ход в шарнире должен быть плавным, а концы ножек должны плотно сходиться. Поверхности кронциркуля должны быть чистыми, без царапин, забоин и вмятин, а острые края притуплёнными. Концы ножек кронциркуля должны быть закалены на длину 20 мм до твердости HRC 40—50.

Использование обычно заключается в измерении диаметров заготовки при вытачивании одинаковых деталей. При этом вытачивается деталь-образец, ориентируясь на требуемые присоединительные или габаритные размеры, остальное как сердце подскажет. Все следующие детальки, вытачиваются по ее размерам – при помощи нескольких кронциркулей, «снимаются» основные размеры, обычно их один-два диаметра и длина. Лучше при этом, прибавить диаметры на миллиметрик – припуск на шлифовку. Все. Точение подобных, превращается в сплошное удовольствие.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Циркуль из подручных материалов | Своими руками

Для многих самоделок требуются разметки в виде кругов. Диаметр их бывает очень разным: всего от пары сантиметров, до метра и более. Времени, чтобы найти подходящие циркули можно потратить немало. Старинный способ разметки с помощью нити дает не лучшие результаты – круги получаются кривыми. Циркуль, который мы предлагаем сделать своими руками из подручных материалов, универсален. С его помощью вы без труда начертите круг и также легко сможете изменить его диаметр.

Материалы

Перед началом работы приготовьте:

метровый резьбовой стержень М10;
шайбы, 4 шт.;
гайки М10, 4 шт.;
гайку М12, 1 шт.;
шуруп;
эпоксидный клей.

Шаг 1. Иглой для самодельного циркуля станет шуруп. Его необходимо прикрепить с помощью эпоксидного клея к одной из внешних граней большой гайки. Для удобства работы саму гайку можете зажать в тиски. При склейке деталей не спешите. Саморез должен находиться строго перпендикулярно по отношению к гайке. Времени на полное высыхание клея понадобится порядка 4 дней.

Шаг 2. Теперь полученную иглу вам нужно зафиксировать на резьбовом стержне. Для этого в указанной последовательности нанизайте на него:

малую гайку;
шайбу;
гайку с саморезом;
шайбу;
малую гайку.

Затяните детали, чтобы конструкция из гайек и шайб была прочной и надежной и удерживала импровизированную иглу в нужном вам положении.

Шаг 3. На втором конце резьбового стержня по уже знакомой вам схеме следует закрепить карандаш. Его поместите между шайбами и подкрепите все гайками. Сам карандаш обязательно должен быть шестигранный. Круглые по форме карандаши удерживаться не будут. Это уже было проверено.

Все. Циркуль готов. Чтобы им воспользоваться, вам необходимо отмерять рулеткой нужную от иглы длину и перекрутить гайки с шайбами и карандашом до обозначенной точки.

Апр 9, 2016Геннадий

Самодельный циркуль — Домашняя мастерская

При изготовлении различных поделок круглой или овальной формы, а, особенно, при резьбе геометрических орнаментов не обойтись без циркуля. Циркулей самых разных конструкций существует огромное множество. Это и обычный ученический циркуль, в который можно вставить карандаш (снимок слева), и чертежный циркуль (снимок справа). И тот и другой могут применяться и в домашней мастерской, но они невелики по размеру и большую окружность таким циркулем не начертить. А ведь у мастера может возникнуть необходимость сделать круглую заготовку очень большого диаметра. В этом случае приходится прибегать к помощи каких-то подручных средств.
Например, можно подобрать какой-то предмет круглой формы подходящего размера. Но это ведь не всегда возможно и, кроме того, возможно, придется потом искать центр окружности, которая будет нарисована с помощью этого подручного предмета.
Чтобы не тратить время на поиск такого подходящего предмета (не всегда ведь можно сразу найти круглый предмет нужного размера), лучше сделать простенький самодельный циркуль для вычерчивания окружностей большого размера. Простейший вариант — это любая рейка, неширокая дощечка с забитым в один её конец гвоздем, в другом которой на нужном расстоянии сверлится отверстие для карандаша. Если пользоваться циркулем приходится не часто, то можно вполне обойтись и таким инструментом, тем более, что отверстий для карандаша можно насверлить сколько угодно, на разных расстояниях для вычерчивания окружностей и дуг нужного размера.
Чтобы рейка-циркуль двигалась по окружности параллельно плоскости, на которой чертится окружность, на её нижней стороне противоположного от гвоздя конце следует прикрепить маленький брусочек из дерева, высота которого равна выступающей части гвоздика. А гвоздик не должен выступать из рейки очень далеко, иначе и отверстия под карандаш придется сверлить большие. Достаточно, чтобы и гвоздь и карандаш «выглядывали» всего на 0,5 см. Для этого отверстия можно просверлить сверлом с диаметром 6-6,5 мм. Хорошо заточенный карандаш как раз и будет как раз выступать из тоненькой реечки на нужное расстояние. Если же рейка толстая, то можно сверлить отверстия по диаметру карандаша, чтобы он туда вставлялся с некоторым усилием.
Можно чуть усовершенствовать этот циркуль, если не просто насверлить множество отверстий в рейке, а сделать там длинную узкую прорезь. Тогда карандаш можно будет вставлять на любом расстоянии от гвоздя. Но в этом случае его надо будет как-то фиксировать в нужном положении. Для этого на рейку устанавливается подвижная рамка с отверстием для карандаша. Вариантов её изготовления множество. Главное, чтобы она могла перемещаться по рейке и фиксироваться в нужном месте. К примеру, легко сделать такую рамку из полоски листового металла, загнув концы. Закрепить её на рейке можно тоже разными способами. Простейший — примотать в нужном месте изолентой.
Но это всё, так сказать, подручные средства, а не настоящие циркули. Тут и карандаш придется держать рукой, так как он не закреплен, и чертить не слишком удобно.
Мне приходится довольно часто чертить окружности или дуги большого размера, поэтому я выбрал время и изготовил более удобный инструмент.
Выпилил и прострогал на станке ровную березовую реечку шириной 3,5 см, толщиной 1 см и длиной чуть больше полуметра (длиннее мне не нужно, так как даже таким циркулем могу чертить окружности метрового диаметра).
В рейке сделал паз шириной 0,5 см почти по всей длине, оставив по краям по 4 см. На одном конце закрепил двумя маленькими гвоздиками деревянную бельевую прищепку, которая отлично фиксирует в своих «зубах» карандаш, фломастер, шариковую ручку, а при необходимости чертить по металлу и заточенный обломок сверла, хвостовик которого я обмотал изолентой, нарастив его толщину до диаметра карандаша (иначе прищепка не ухватила бы его прочно).
Чем удобен такой держатель для «рисующих насадок»? — Тем, что всегда можно быстро их заменить, вынуть и заточить карандаш, выдвинуть на такое расстояние, которое необходимо в данный момент.
Вторая «ножка» моего циркуля — игла. Она подвижная; её можно перемещать по продольному пазу и фиксировать в нужном месте.
Сделал её из контакта какого-то электроприбора (сейчас уж точно и не помню, что это было; кажется, какой-то большой рубильник). Удобен он потому, что мне пришлось лишь заточить острие, так как резьба для гайки, которой эта «ножка» фиксируется на планке, уже имелась. Шайбы с верху и снизу планки на эту ножку поставил пластиковые. Они не мнут дерево при зажимании гайкой и, кроме того, очень надежно её закрепляют. И рукой поддерживать такую ножку при черчении тоже очень удобно.
Если не найдется чего-то подобного, то можно сделать ножку-иглу из простого болтика, навернув на него для удобства гайку-барашек и также заточив конец на наждаке или напильником.
На деревянной планке-основании своего циркуля я нанес деления через 1 см, начиная от карандаша. Теперь, установив подвижную ножку циркуля на необходимом расстоянии от него, я сразу могу чертить окружность или дугу нужного мне размера.
Нередко чертить окружности приходится на полированных или лакированных поверхностях, которые не хочется повредить иглой от циркуля. Чтобы избежать царапин в центре окружности ножка циркуля должна фиксироваться как-то по-другому. Отличный выход — это использование двухстороннего скотча. Игла циркуля втыкается в небольшой обрезок любого мягкого материала, например, пробки от винной бутылки, пенопласта, резинового ластика и т.п.. На нижнюю сторону этого обрезка приклеивается полоска двухстороннего скотча. Срывается защитная пленка и лапка циркуля фиксируется скотчем в нужном месте.
