Адаптер к мотоблоку своими руками, видео, чертежи, фото

Оглавление:

Вы можете пойти путем наименьшего сопротивления и купить в магазине готовый адаптер к мотоблоку, тем более, что их имеется большое количество и разнообразие, Но, если вы обладаете технической творческой жилкой, то самостоятельно изготовить адаптер к мотоблоку своими руками не будет для Вас большим трудом при одновременном сохранении довольно ощутимых денежных средств, которые нужно было бы отдать за готовый адаптер.

Делаем адаптер к мотоблоку своими руками

Основа адаптера к мотоблоку изготавливается из прямоугольной трубы длиной 170 см. К ней приваривается поперек еще одна труба длиной 50 см, к которой должны крепиться стойки крепления колес адаптера. Высота этих стоек от верхней точки стойки до оси колеса адаптера равна 30 см. Можно приспособить колеса от обычной садовой тележки, а их внутренние втулки расточить на токарном станке. На втулки надевают подшипники нужного размера.

Затем ко втулкам колес адаптера и к центральной трубе следует приварить раскосы. Длина их может быть различной и определяется углом, который Вам нужно будет выдержать. После этого следует расчет и сварка рамы для навесного оборудования. Боковые трубы этой рамы крепятся к стойкам колес при помощи болтов. Болты должны быть достаточного диаметра, чтобы выдерживать различные механические нагрузки.

На задний торец рамы для навесного оборудования приваривается поперек швеллер (№ 10). Задний швеллер и боковые трубы рамы имеют одинаковую длину 40 см., вследствие чего рама имеет квадратную форму. Также к раме приваривается рычаг с тремя  “коленами”, имеющими длины 30, 50, и 19 см. Сбоку на рычаг монтируется еще один рычаг длиной 75 см для увеличения прилагаемого усилия.

Такой адаптер к мотоблоку своими руками вполне уверенно едет по земле при работе на целине и на пашне. К нему можно сделать специальный отвал для уборки снега. Спереди адаптера находится сцепной узел, который также можно сделать самому или купить готовый.

Единственное на что нужно обратить внимание, это на то, что надежность как сцепки адаптера, так и самого мотоблока должна быть достаточно высокой. Сверху, к центральной трубе, приваривается металлическая “нога” для размещения сиденья. Вот, собственно, и все.

Схема и устройство адаптера к мотоблоку

Адаптер к мотоблоку представляет из себя прицеп с сиденьем выполняется на основе двухколесной рамы. Его назначение − облегчить работу с мотоблоком, который он трансформирует в устройство для перевозки грузов, подобное мини-трактору.

Адаптер обеспечивает существенное уменьшение трудоемкости выполнения сельскохозяйственных работ и повышает эффективность эксплуатации мотоблока во много раз. Стоит заметить, что тяжелые адаптеры бывают двух видов: длинные и короткие. Они могут стыковаться к разным мотоблокам. Также известен и легкий адаптер для фрезы, которая крепится к одному колесу мотоблока, в отличие от тяжелого адаптера.

Адаптеры, будучи основным звеном в соединении мотоблока и навесных устройств, оснащаются сидением, удлиненной или короткой станиной (дышлом) и сцепками. Конструктивно адаптер содержит двесцепки. Одна из них обеспечивает соединение адаптера с мотоблоком, а задачей второй является агрегатирование навесного оборудования: борон, плугов, культиваторов, копалок, косилок и т.д. Соединение навесных устройств с адаптером производится как правило одинарной сцепкой.В рабочее положение навесные устройства переводятся посредством ручного привода.



Сегодня производится много разных видов адаптеров, которые по основным признакам их конструкции можно отнести к двум основным видам: кузовные (универсальные) адаптеры пригодны как для сельскохозяйственных работ, так и для грузоперевозки; бескузовные − только для обработки.

К мотоблокам различной мощности стыкуются адаптеры с длинными или короткими дышлами. Адаптеры с короткими дышлами используются только на легких мотоблоках, а адаптеры с длинными дышлами – на тяжелых. Как правило модели адаптеров оснащены приспособлениями для регулировки ширины колеи, раздвижными дышлами, а также приводами опускания и подъема навесного оборудования.

Адаптер к мотоблоку своими руками чертеж

Переоборудование мотоблока в мини-трактор можно выполнить путем покупки и присоединения к агрегату адаптера, представляющего собой прицепную тележку, оснащенную сидением. Передний адаптер для мотоблока облегчит выполнение сельскохозяйственных работ и уменьшит затраты топлива.Однако при желании вы сможете сделать чертеж адаптера к мотоблоку для изготовления этого механического устройства своими руками, с которым будет нетрудно выполнить все сельхозработы на земельном участке.

Нужно учесть то, что адаптер должен включать раму, колесную пару, сиденье и сцепные устройства. Если вы изготовите адаптер для мотоблока, отличающийся надежностью конструкции, самостоятельно, то вам можно будет сразу садиться в его сиденье и приступить к садово-огородным работам на земельном участке, будучи совершенно уверенным в том, что все пройдет хорошо.

Кроме самого мотоблока при изготовлении адаптера к нему вам понадобятся:

  1. два колеса;
  2. уголок, лист и трубы стальные;
  3. сварочный аппарат;
  4. мягкое сидение;
  5. орудия для садово-огородных работ;
  6. набор инструментов.

Процесс трансформации мотоблока в мини-трактор включает следующие этапы:

1. Определение кинематической схемы мини-трактора.
Кинематическую схему можно либо сделать самостоятельно, причем главное внимание уделить обеспечению равновесия конструкции, чтоб не возникали дополнительные нагрузки, либо взять готовую схему (см. чертеж ниже), на которой кинематически изображен мини-трактор, сделанный из мотоблока Нева.


Двигатель силового агрегата (2), приводящий во вращение передние колеса (1), передает крутящий момент через цепь (3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на задний мост (6), приводя во вращение задние ведущие колеса (7).

  • 2. Изготовление рамы адаптера к мотоблоку. При изготовления рамы нужно обязательно предусмотреть наличие вилки с втулкой для обеспечения поворота прицепа.
  • 3. Изготовление кузова адаптера к мотоблоку. Заготовкой для кузова послужит стальной лист.Высота бортов кузова должна составлять не менее 30 см.
  • 4. Установка сидения. Сидение крепится при помощи болтов к хребтовой балке рамы адаптера на расстоянии 80-85 см от ее переднего конца.
  • 5. Установка дополнительных навесных приспособлений (орудий труда).
  • 6. Проверка работоспособности готового мини-трактора.
  • 7. Покраска мини-трактора.

При необходимости можно докупить и дополнительно установить на адаптер такие сельхозорудия труда как:
плуг;
выкапыватель картофеля;
окучиватели;
борона;
скребок для уборки снега и пр.


Создав своими руками мини-трактор, оборудованный дополнительными навесными устройствами, можно существенно повысить производительность садово-огородных работ и круглогодично, практически не прикладывая особых усилий, вспахивать, окучивать или убирать свой огородный участок.

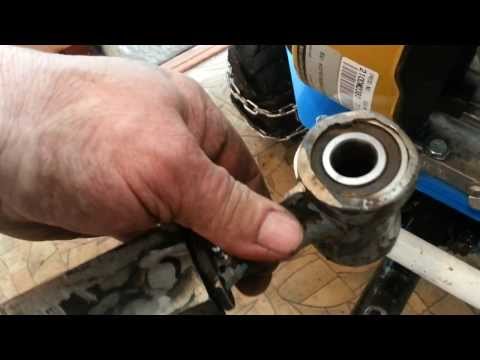

Адаптер для мотоблока своими руками видео подборка

motoblok-kultivator.com

Как сделать адаптер для мотоблока своими руками

Мотоблок на даче сейчас не редкость, но его заводской вариант не очень удобен и позволяет выполнять далеко не все работы по обработке почвы. Для расширения возможностей агрегата предназначен адаптер, который можно изготовить своими руками с помощью нашей инструкции.

Назначение приспособленияФотография мотоблокаФотография мотоблока

Видео о самодельном адаптере для мотоблока

Мотоблок представляет собой разновидность сельскохозяйственной техники и используется для работ по вспашке почвы, её боронованию и культивации.

Главные преимущества агрегата — в его мобильности и многофункциональности. Разные варианты насадок позволяют задействовать мотоблок для широкого круга загородных работ вне зависимости от сезона — к примеру, в зимнее время он пригодится вам для уборки снега на участке.

Самый существенный недостаток мотоблоков в базовой комплектации – их нужно вести по грядке словно лошадь. Именно поэтому многие умельцы совершенствуют двухколёсного помощника, изготавливая для него адаптер. Такой апгрейд позволяет мотоблоку трансформироваться в мини-версию трактора.

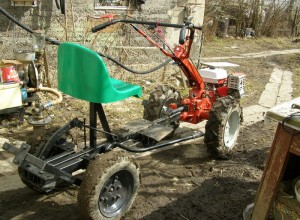

Фото адаптера для мотоблока, piccy.info
Самодельный адаптер к мотоблоку, vsedelkin.ru

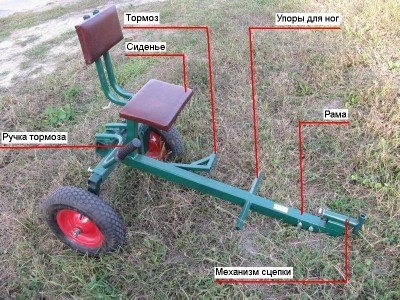

Устройство адаптераИзображение конструкции адаптера к мотоблокуИзображение конструкции адаптера к мотоблоку

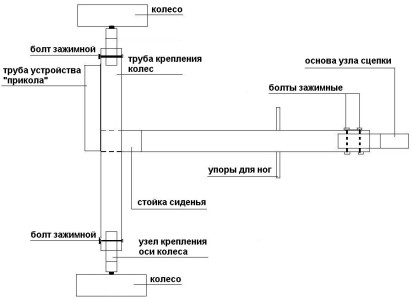

Чертеж самодельного адаптера для мотоблока

Чертеж самодельного адаптера для мотоблокаАдаптер для мотоблока не отличается сложностью конструкции. Состоит он из следующих элементов:

  • механизм сцепления;
  • упоры для ног;
  • стойка для сиденья;
  • труба для крепления колес;
  • устройство тормозное – «прикол».

То есть, грубо говоря, адаптер – это тележка рикши, встраиваемая в мотоблок.

Сцепок, как правило, присутствует две: с помощью первой адаптер присоединяется к мотоблоку, вторая же позволяет агрегировать дополнительное навесное оборудование — например, сеялку или плуг.

Использовать отреставрированный мотоблок в качестве средства передвижения по дорогам общего пользования строго запрещается.

Хотя все адаптеры очень схожи между собой по строению, некоторые различия всё же присутствуют. По конструкции устройства делятся на передние адаптеры с рулевым управлением, задние и полноприводные.

Чертежи основных узлов
  • Механизм сцепления. Представляет сварную конструкцию, вставленную в основную раму и закреплённую на болтах. Состоит из наваренных друг на друга двух отрезков квадратной трубы и отрезка обычной «водной» трубы калибром 1 дюйм.

Фото и чертеж механизма сцепленияФото и чертеж механизма сцепления

В последнюю вставлен не до конца зажатый болтом шток с наваренным самодельным тройником. Шток смазан тавотом или солидолом и обеспечивает поворот тройника по оси для обеспечения эффекта качения при передвижении по ухабистой почве.

  • Узел крепления колёс.

Фотография и схема узла крепления колесаФотография и схема узла крепления колеса

Конструкция из двух отрезков трубы, сваренных перпендикулярно. Горизонтальный отрезок вставляется в трубу крепления и фиксируется болтом. На вертикальном куске закрепляют (на подшипниках) ось с колесом.

Остальные узлы не столь существенны, и мы их рассматривать не будем.

Сборка адаптера для мотоблока своими руками



Чертежвнешнего вида мини-трактораЧертежвнешнего вида мини-трактора

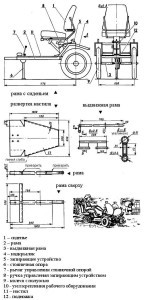

  • Рама с сиденьемИзображение схемы устройства адаптераИзображение схемы устройства адаптера

Благодаря адаптеру с сиденьем и происходит превращение моторизированного блока в мини-трактор. Сиденье можно подобрать по своему вкусу (например, от старого мотороллера, автобуса или автомобиля). Лучше всего прикрепить то, в которое встроен амортизатор. Это позволит обойтись без рессор.

Порядок сборки:

  1. Рама выполнена из трубы калибра 57 мм с вваренным (для поворотного кронштейна) хвостовиком. Кронштейн укрепляется штифтом.
  2. К раме приваривается перпендикулярно поперечина-уголок 50X50 мм.
  3. Накладывается настил из 3 мм железного листа, который приваривается к раме и к уголку.
  4. Боковые края настила (5-10 мм) отгибаются вниз, для безопасности (чтобы элементарно не порезаться).
  5. Выгибаются и свариваются крылья, на которые крепятся специальные надкрылки, снабжённые отражателями. При некоторых работах надкрылки убирается.

В основную раму вставлена труба калибра 51 мм дополнительной рамы (выдвижной), которая фиксируется болтом.

Совет: Колёса подходящего диаметра с осью возьмите от любой мото, автотехники или даже от простой тележки для огорода. Если ось тачки длинная, то её укорачивают.

  • БагажникСхема багажникаСхема багажника

Укрепляется на блоках, не имеющих сверху приспособлений, перекрытие которых затруднит доступ к ним (крышка бака, приборы). Багажник незаменим при грузовых работах и  работах на неровной почве (переносится центр тяжести блока). При необходимости (например, при пахоте) его можно снять.

  • Каркас багажника собирается из водопроводных труб (½ или ¾ дюйма), причём центральная имеет диаметр 1 дюйм.
  • После насадки на неё труб опор центральная труба заваривается в багажник.
  • Опоры укрепляют на коробке передач и штанге блока.

Высота опор подбирается с учётом того, чтобы багажник висел над блоком, а не лежал на нём.

  • Кронштейн поворотныйИзображение поворотного кронштейнаИзображение поворотного кронштейна

Выгибается или сваривается из трубы калибра 50-60 мм. На него навариваются две втулки (отрезки труб), которые обеспечивают эффект качения рамы по продольной и поперечной оси.

Кронштейн надевается и фиксируется одной стороной на хвостовике, вставленном в раму, а другой – на мотоблоке.

Совет: Для удобства быстрого отсоединения от блока рекомендуется наварить на кронштейн ручку.

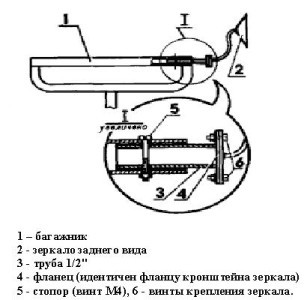

  • Зеркало заднего видаКонструция зеркала заднего видаКонструция зеркала заднего вида

Необходимо при грузовых работах с тележкой. Устанавливается на задней части багажника или рукоятке блока. Можно применить автомобильное.

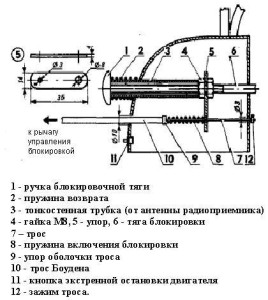

  • Блокировка колёсСхема устройства блокировки колесСхема устройства блокировки колес

На некоторых марках мотоблоков этот узел укреплен довольно неудобно, и управлять рычагом блокировки очень сложно. Некоторые умельцы выносят его на свободную рукоять блока. Для переустановки рычага понадобится:

  1. Снять тягу блокировочного устройства и продлить на ней резьбу соответствующей плашкой.
  2. Изготовить стальной упор.
  3. Просверлить в необходимых местах штанги (для каждого блока различны) отверстия в 10 мм  и 3 мм.
  4. Установить мощную пружину возврата.
Добавочные устройства к адаптеру

Сюжет об адаптере к мотоблоку своими руками

  • Кузов самосвальныйИзображение мотоблока с самосвальным кузовомИзображение мотоблока с самосвальным кузовом

Для кузова можно применить любую коробку, но лучше  воспользоваться тележкой (тачкой), которая есть у многих огородников. Кстати (об этом писалось выше), её колеса идеально подходят для адаптера. Порядок установки кузова такой:

  1. Выдвигаем раму с задним мостом.
  2. Совмещаем проушины садовой тачки и  выдвижной рамы.
  3. Вставляем штифты.
  4. Рукоять тележки устанавливается на соответствующие опоры и фиксируется специальным запором.

Опрокидыватель работает следующим образом:

  1. Запор открывается.
  2. Срабатывает пружина.
  3. Тачка опрокидывается.

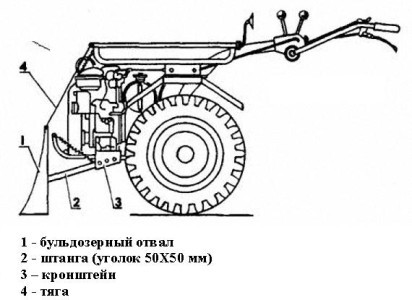

  • Отвал бульдозерныйКонструкция бульдозерного отвалаКонструкция бульдозерного отвала

Агрегаты большой и средней мощности могут быть использованы для бульдозерных работ (очищать дорожки и тротуары от навалившего снега или от грязи, выравнивать грунт).

  • Кронштейн для закрепления бульдозерного отвала устанавливают непосредственно на лапах двигателя агрегата (возле опоры блока) и фиксируют соответствующими болтами.
  • На кронштейны привинчивают (болт + контршайба + барашковая гайка) штанги 40 – 55 см (зависит от расположения лап двигателя конкретного блока), выполненные из 5 см. уголков.

Отвал сваривается или склёпывается из 1-2 мм жести. Основная часть (тело отвала) изогнута под углом 90 градусов. На неё изнутри приваривают или наклёпывают четыре треугольных стойки, выполняющие две функции:

  1. Дополнительные режущие поверхности.
  2. Рёбра жёсткости.

Схематическое изображение отвала мини-бульдозераСхематическое изображение отвала мини-бульдозера

В стойках просверлены отверстия для присоединения к штангам. При этом надо учитывать, что бульдозерный отвал должен быть установлен вертикально по отношению к земле и параллельно «передку» агрегата.

Нижняя часть отвала обшивается тонкой жестью, чтобы он не уходил в землю. На неё крепится стальной нож шириной 10 см. Для разгрузки кронштейнов на блок установлены две тяги (на пружинах), автоматически приподнимающие отвал по окончании работ.

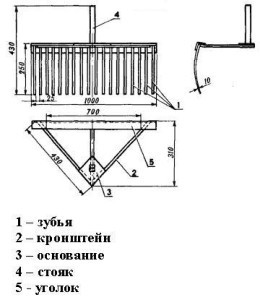

  • Навесные граблиСхема устройства навесных грабель Схема устройства навесных грабель

Самодельные грабли выполняются из уголка шириной 60 мм, к которому привариваются стальные зубья граблей. Зубья выполнены из 10 мм прута, загнуты для жёсткости и заточены.

  • К уголку (по бокам) приваривается треугольный кронштейн из стальных 40 мм полос толщиной 4 мм.
  • На этот кронштейн сверху наваривают пластину для закрепления стояка (квадрат из 3 мм стали 10Х10 см).
  • Стояк выполняют из простой или профильной трубы длиной 180 мм. Остальные габариты стояка должны соответствовать размеру отверстия для закрепления инструмента.

Использовать такие грабли необходимо без применения адаптера. Если хотите работать ими на адаптере, вам придётся разработать и установить устройство поднятия граблей.

Материал актуализирован 16.02.2017 г.

Оцените статью: Поделитесь с друзьями!

refite.ru

Передний адаптер на мотоблок своими руками, как сделать, видео

передний адаптер на мотоблок своими рукамиСконструированный передний адаптер на мотоблок своими руками облегчит работы по обработке приусадебного участка и огорода. Дополнительное приспособление трансформирует мотокультиватор в мини-трактор. При необходимости производят установку на преобразователь таких сельхозорудий, как плуг, выкапыватель, сажатель, окучиватель.

Виды передних адаптеров для мотоблока

передний адаптер в готовом виде

Преобразованные технические устройства бывают таких типов:

  1. С телескопическим типом дышла. Благодаря этой детали ширина адаптера для мотоблока регулируется.
  2. С дышлом различной длины. Короткий хомут предназначен для легко весовых приспособлений, длинный подходит для тяжелых механизмов.
  3. Предназначение техники — перевозка грузов. Модели имеют особый кузов, который способен выдержать повышенную нагрузку.
  4. С подъемным рычажным механизмом. Техникой, которая имеет подвесное оборудование легко управлять и передвигаться.

Адаптер с рулевым типом управления

адаптер с рулевым управлениемКак сделать рулевой адаптер для мотоблока? Вид конструкции, в котором предусмотрен руль, должен иметь жесткую фиксацию. Рулевую передачу выполняют отдельным самостоятельным блоком. Пару колес и ось, которая служит рулевым приводом, устанавливают в передней и задней части. Места фиксации подбирают исходя из индивидуальных особенностей. Местоположение рулевого механизма зависит от вида запчастей. При сборке, рекомендуется выполнить именно такую улучшенную модель.

Мотокультиватор с рулевым управлением имеет много положительных качеств:

  • оператор не будет тратить силы при передвижении за агрегатом;
  • техника обладает маневренностью и повышенной функциональностью;
  • тяговая сила реализуется на все 100%;
  • на мотоблоке можно доехать до рабочего места, без применения дополнительной техники;
  • легкость в управлении по сравнению с другими вариантами.

Назначение

обработка огородаОсновной задачей техники с передним адаптером является ускорение и облегчение обработки огорода.

Если присоединить к устройству дополнительные приспособления, можно расширить круг применения:

  • убрать сено;
  • обработать землю – произвести посадку и сбор;
  • очистить территорию от снега;
  • выровнять поверхность почвы;
  • перевести мелкогабаритный груз.

Преимущества и недостатки

После того как мотоблок прошел модернизацию, конструкторы отмечают положительные качества переднего адаптера:

  • простота в эксплуатации;
  • раскрытие тягового ресурса — имеющиеся способности увеличиваются;
  • расширяются возможности работ – обработка почвы ускорится;
  • при надобности агрегат разбирается и собирается;
  • хорошая сбалансированность по весу и осям;
  • на устройстве можно передвигаться.

К недостаткам относится то, что при наличии подвижной сцепки происходит ухудшение устойчивости.чертеж переднего адаптера

Адаптер на мотоблок состоит из таких конструкционных элементов:

  1. Каркас сооружают центральный или лестничный. В качестве материала подойдут металлические трубы, уголки. В конструкционной модели должны быть предусмотрены вилка и втулка, которые обеспечат свободный поворот прицепа. Встречаются преобразованные транспортные средства, в которых объединены агрегатное устройство и прицеп. В таком варианте следует сделать новую подставку для трансмиссии и мотора.
  2. Системы подвески бывают осевыми, мостовыми, поворотными, портальными. Сооружается без применения упругих фрагментов.
  3. Для кузова применяют стальной лист.
  4. Сцепное устройство является важным элементом преобразователя, он делает мотоблок устойчивым и надежно соединенным. Сцепной узел изготавливается из штыря 15 см.
  5. Сидение – рабочее место водителя.
  6. Рулевое управление используется с жестким соединением. Его сооружают собственными руками или приобретают в специальном магазине. Народные умельцы устанавливают рулевую тягу и рейку от автомобиля «ВАЗ» или «Волга».

Алгоритм действий

правила сборки адаптераЧтобы приступить к сборке дополнительного оборудования для мотокультиватора, понадобится чертеж, в соответствии с которым будут выполнены элементы крепления и сооружение фрагментов. Если есть специальные навыки и опыт самодельный адаптер на мотоблок и чертеж можно выполнить самостоятельно. В случае опасения допустить ошибку, следует брать готовые чертежи. Перед конструированием рекомендуется проконтролировать и сверить соответствие габаритов и цифр.

Инструменты и расходные материалы:

  • металлические уголки, профиль квадратный;
  • подшипники для рулевого колеса и колонки;
  • листы из металла;
  • пара колес, желательно на оси;
  • сверла, электроды, диски для болгарки;
  • крепежные элементы;
  • гаечные ключи различных размеров;
  • сварочный электроаппарат;
  • смазочные составы – солидол;
  • болгарка;
  • шуруповерт;
  • дрель.

На подготовительном этапе следует произвести подбор кинематической схемы, в которой предусмотрены показатели равновесия всей конструкции. Также должно быть предусмотрено предупреждение перегрузки. Рекомендуется использовать готовые чертежи адаптера с рулем к мотоблоку.

Ход работ:

  1. Начало работ – изготовление рамы. Выполняется конструкция из нарезанных частей выбранного стального стройматериала. Металл нарезают нужной длины при помощи болгарки. Скрепляются фрагменты болтами или сваркой.
  2. Отрезок квадратного металлического профилированного изделия 1,8 м приваривают к металлопрофилю длиной 60 см. Элементы располагают перпендикулярно. Данный фрагмент послужит креплением для шин. Стойка колеса должна составлять в высоту не менее тридцати сантиметров.
  3. Приваривают распорки к основному каркасу и втулкам колес. Размер каркаса составляет 40х40 см, он может изменяться в зависимости от индивидуального проекта.
  4. К краю рамы приваривают профиль. Осевые трубы скрепляют болтами.
  5. К каркасу сваркой присоединяют рычаг управления. Чтобы увеличить показатели мощности при управлении, рычаг сооружают с одним или несколькими коленами с длиной 70-80 сантиметров. Коленные фрагменты скрепляют болтами. Размеры адаптера для мотоблока, рекомендуется сверять с чертежами и схемами, ведь они помогут создать безошибочную конструкцию своими руками.
  6. В качестве подставки под сиденье служит труба длиной 30-40 см, ее приваривают к основному каркасу. С сиденьем для водителя техникой легче управлять в процессе огородных работ.
  7. Сцепную часть механизма приваривают к мотоблоку сзади. Крепление изготавливают из стального либо чугунного материала. Для соединения запчастей применяют электросварочный аппарат. Крепеж является важным составляющим узлом, который осуществляет надежную сцепку. Наиболее подходящим является П-образный соединительный узел. Благодаря этой запчасти транспорт становится устойчивым.
  8. Колеса на адаптер к мотоблоку подойдут двух типов – резиновые или металлические. Последний вариант используют для проведения работ в полевых условиях. Резиновое колесо имеет глубокий протектор, что позволит передвигаться по грунтовому дорожному полотну и при необходимости проезжать по бездорожью. Радиус колес подходит от 15 до 18 дюймов. Подходят колеса от отечественного автопрома – «ВАЗ», «Москвич».
  9. Полученное устройство обрабатываю грунтовкой и красят. Такая методика позволит предотвратить появление коррозии металла.

Видео-обзор переднего адаптера

Изготовление переднего адаптера — видео
