Как разобрать и собрать алюминиевый радиатор отопления

Алюминиевый радиатор - разборка и сборка

Потребность ремонта, разборки и сборки алюминиевого радиатора, может произойти в любой момент и в любом помещении. Причин, срочного и безотлагательного вмешательства в целостность алюминиевой конструкции, много. Чаще всего, как показывает практика, авария батареи происходит в многоэтажных домах с центральной отопительной системой. Где хозяева, вопреки советам и рекомендациям специалистов, всё же устанавливают алюминиевый радиатор.

Основные причины ремонта алюминиевого радиатора

А почему происходят такие казусы? Дело в том, что алюминиевые отопительные батареи не совсем подходят, для установки и эксплуатации, в подобных строениях, из-за лимита допустимого рабочего давления изделия. У алюминиевых радиаторов, максимальное (допустимое) рабочее давление в пределах 15 атмосфер. Установка алюминиевого радиатора в квартире, с внешним источником подачи тепла, вынуждает изделие работать на пределе, так как, рабочее давление центральной системы отопления, как правило, находится в пределах 12-15 атмосфер, а при опрессовке (запуске системы) достигает значительно больше.

Как понимаете, авария алюминиевой батареи, в таких условиях эксплуатации, неизбежна и может произойти в любой момент и необязательно, что вы будите, при этом, находиться дома и об этом узнаете первым. А значит, исходя из выше изложенного, внезапная авария алюминиевой конструкции, может повлечь за собой, на большие — серьёзные финансовые расходы, которые придётся потратить не только на ремонт своего помещения — квартиры, но, а так же, на возмещение, последствий аварии, соседям.

Причины срочного ремонта алюминиевого радиатора

Но случаются и другие причины, вынуждающие к срочному ремонту, вмешательство в целостность конструкции батареи, то есть, к привлечению квалифицированного специалиста или разборки и сборки алюминиевого радиатора отопления своими руками. Если же вы решили обойтись, в целях экономии или других обстоятельств, своими силами (самостоятельно), то придётся досконально изучить тему и узнать: «Как правильно разобрать и собрать алюминиевый радиатор отопления своими руками?».

Как показывает практика, основных причин, которые подразумевают проведение срочных, профессиональных ремонтных (разборку и сборку алюминиевого радиатора отопления самостоятельно) действий — три:

  1. Засоренность отопительной батареи. Радиатор еле тёплый (не все секции одинаковой температуры), хотя труба, источника тепла, горячая. Такой дефект, предполагает разборку и промывку изделия;
  2. Меж секционная течь батареи. Между соединениями секций проступает влага или же происходит течь жидкости — предполагает разборку конструкции и замену уплотнительных элементов;
  3. Возникновение течи секции радиатора. Появление трещины или другого дефекта, непосредственно, в самой секции, который провоцирует выделение или протекания конструкции — предполагает замену или реставрацию секционного элемента, или батареи целиком.

Конструкция алюминиевого радиатора отопления

Устройство алюминиевого радиатора отопления

Для предотвращения, возникшей сантехнической проблемы с алюминиевой батареи в вашем доме (квартире) и устранения её своими руками, необходимо, в начале ознакомиться с конструкцией этого изделия, а уж потом приступать к ремонтным действиям. Так вам будет на много проще понимать и осуществлять нужные сантехнические работы с алюминиевым радиатором отопления, которые планируете произвести самостоятельно.

Основные параметры батареи из алюминия

Алюминиевые отопительные батареи имеют разную форму конструкции. Отличаются они, как правило, только технологией производства. Специалисты, условно, их делят на три основных вида:

  1. Литые — монолитное изделие, созданное методом литья алюминиевого сплава под давлением.
  2. Экструдированные — конструкция из алюминиевого сплава формируется при помощи экструзии, своеобразного прессования размягчённого алюминиевого сплава. Далее, полученные элементы разрезаются на отдельные части. Затем, каждые эти части сваривают между собой, формируя будущую деталь, которая, в последствии, соединяется, друг с другом, механическим способом. Герметичность изделия, достигается специальными уплотнительными приспособлениями и материалами.
  3. Комбинированные батареи, соединяют в себе два перечисленных выше варианта. В результате получаются конструкции, в которых вертикальные экструдированные детали собраны в литые коллекторы.

Сравнительная прочность и надёжность алюминиевой конструкции, больше свойственно литым изделиям. В остальном же, экструдированный и комбинированный вариант, ничем не уступает цельным приборам.

Технические характеристики (параметры) батареи из алюминия:

  • Меж осевое расстояние составляет 350-500 мм;
  • максимально возможное рабочее давление, зависит от торговой марки изделия и колеблется, в основном, от 5 до 15 атмосфер. Есть исключение, так называемые «усиленные» алюминиевые батареи. Их параметр рабочего давления достигает до 24 атмосфер;
  • распространённые габариты изделия (мм): высота — 380-590, ширина — 80 и толщина — 81-100;
  • обычный диапазон мощностей — от 82 Вт до 212 Вт;
  • вес одной секции: в пределах 1-1,47 килограмма;
  • максимальная температура теплоносителя в системе отопления, не должна превышать 110 градусов Цельсия;
  • объем жидкости в секции: 0,25-0,46 л;
  • срок службы (гарантия от производителя): минимум 10 лет.

Важно! Изготовленная секция, алюминиевого радиатора отопления, лицензионным производителем, не может весить меньше 1 килограмма. Состоящая из 10 секций, алюминиевая конструкция отопительного прибора, должна иметь вес, в пределах, 11—12 килограмм.

Разборка и сборка алюминиевого радиатора отопления

Для того, чтобы снять и разобрать, а затем собрать и установить, алюминиевый радиатор отопления, понадобится не большой набор специальных инструментов:

  • Набор гаечных ключей;
  • набор отвёрток;
  • радиаторный ключ;
  • газовый ключ №2;
  • монтировка.

Демонтаж алюминиевого радиатора отопления

Алюминиевый радиатор отопления - демонтаж

Первым этапом сантехнических работ, является демонтаж отопительной батареи с установленного места. Чтобы исполнить это, выполняем следующие действия:

  1. Перекрываем подачу тепловой жидкости в системе отопления и сбрасываем давление.
  2. Во избежание травм или других казусов, даём радиатору и жидкости внутри, полностью остыть.
  3. Далее, при помощи подходящего по размеру, гаечного ключа, раскручиваем резьбовое соединение, где батарея крепится к трубе.
  4. Смещаем открученную муфту по трубе и снимаем алюминиевое изделие. Сливаем оставшуюся в батареи жидкость и кладём на специально постеленную на пол полиэтиленовую плёнку. Кладём радиатор лицевой стороной вверх.
  5. Сразу же, вынимаем и моем фильтр. Это действия нельзя откладывать в долгий ящик, так как грязь может засохнуть и очистить её будет проблематично, а значит, повторное использование этого фильтра, может стать невозможным.

Разборка алюминиевого радиатора отопления

Далее, переходим к следующему этапу сантехнических работ, то есть, к разборке батареи на отдельные секции. Перед тем как приступить к ремонтным действиям, необходимо знать, что секции алюминиевого радиатора, между собой соединяются, при помощи ниппель-гаек – это пустотелые внутри гайки с наружной резьбой в обе стороны и пазами, для монтажа внутри.

Ниппель-гайка

Радиаторный ключ

Для разъединения батареи на секции, применяем, специально предназначенный для работы с ниппель-гайками, радиаторный ключ. Визуально, этот инструмент представляет собой, ключ лопаткой с засечками на стержне, которое соответствует ширине секций алюминиевых радиаторов. Нет возможности приобрести радиаторный ключ – изготовить его самостоятельно, человеку с техническими навыками, не составит большого труда.

Ключ радиаторный ниппельный

Для разъединения секций алюминиевого радиатора, помещаем лопатку в пазы соответствующей ниппель-гайки в отверстии сверху и делаем пару оборотов против часовой стрелки. После чего, вынимаем и вставляем, радиаторный ключ, в отверстие снизу в пазы соответствующей ниппель-гайки и также, как в первом случае, проворачиваем на пару оборотов. Затем, ключ возвращаем к верхней ниппель-гайке и наоборот. Словом, повторяем все движения до тех пор, пока секции не разъединятся полностью.

Алюминиевый радиатор - откручивание ниппель-гайки

При отворачивании ниппель-гайки, необходимо, чтобы избежать перекоса, строго соблюдать последовательность действий. Для удобства, чтобы иметь возможность прикладывать необходимое усилие на инструмент, на конце радиаторного ключа имеется сквозное отверстие, в которое, при необходимости, в качестве рычага, можно вставить монтировку, большую отвёртку или любой, соответствующего диаметра, металлический стержень.

Ремонт и чистка алюминиевого радиатора

После того, как алюминиевый радиатор отопления разобран полностью – чистим и моем его изнутри. Обязательно, меняем все прокладки и уплотнения.

Если необходимо устранить дефект или трещину конструкции, для этого, нужно приготовить специальный раствор – в эпоксидную смолу добавляем бронзовый порошок и тщательно перемешиваем. Обязательно, перед нанесением изготовленного раствора, производим тщательную зачистку повреждённого участка. После нанесения раствора, ждём полного высыхания, минут 20 – 40. Все ремонтные действия необходимо делать быстро, так как, приготовленный состав быстро схватывается (сохнет).

После выполнения необходимых ремонтных мероприятий: по обслуживанию и устранению неисправностей алюминиевой конструкции, следующие действия – это сборка батареи и монтаж на прежнее место.

Сборка алюминиевого радиатора отопления

Последовательность сантехнических (ремонтных) действий, при сборке алюминиевого радиатора:

  • Для сборки алюминиевого радиатора отопления, располагаем его на ровной поверхности. Затем, тщательно обследуем все резьбовые соединения, на предмет трещин и сколов;
  • Зачищаем каждое соединение, удаляя сор и грязь. Если планируете добавить новые секции, то необходимо тщательно зачистить торцы. Для этого, как правило, используют мелкую (мелким зерном) наждачную бумагу. Она не оставит на поверхности глубоких царапин, которые могут спровоцировать протекания (течь) нагревающей жидкости;
  • Обезжириваем торцы растворителем или высокооктановым бензином. Прокладки обрабатываем мыльным раствором;
  • Далее, приступаем к соединению секций. Надеваем на ниппель-гайку уплотнительные кольца из паронита и приставляем к обеим сторонам секции изделия. Далее, скручиваем радиаторным ключом, повторяя в обратной последовательности, действия, которые производили при разборке алюминиевой батареи. Крутим радиаторным ключом до тех пор, пока инструмент не упрётся – перестанет, без усилия, поворачиваться. Далее, при помощи рычага, подтягиваем конструкцию. При этом, не следует прилагать слишком большого усилия. Алюминий мягкий материал и повредить, целостность резьбы, очень легко. И так, повторяя все сборочные действия, собираем алюминиевое изделие целиком;
  • В конце сборки, с одной стороны вкручиваем заглушку, а с другой, кран Маевского. Он предназначен, для предотвращения воздушных пробок в отопительной батареи.
  • После, выполняем монтаж алюминиевого радиатора отопления – подсоединяем к системе отопления. При этом, обязательно обращаем пристальное внимание на герметичность соединения. После чего, делаем опрессовку (проверку) конструкции. Пускаем воду в систему и проверяем. Смотрим результат: качество разборки и сборки алюминиевой отопительной батареи.

Вывод — подведение итога вышеизложенного

И так, подведём итог выше изложенного. Разобрать и собрать алюминиевый радиатор своими руками (самостоятельно) – вполне возможно. Получиться ли у Вас, выполнить все, требуемые ремонтные, сантехнические действия, качественно – профессионально? Зависит только от Вас и от качества сборки и опрессовки алюминиевой отопительной батареи. Надо понимать, что не предвиденная, внезапная поломка, может повлечь за собой и не предвиденные, большие расходы.

Поэтому будет не лишним, перед тем, как разобрать и собрать алюминиевый радиатор самостоятельно, досконально взвесить, все за и против. И, если есть хоть капелька сомнений, то лучше самому не браться за подобные ремонтные мероприятия, а заказать ремонт алюминиевого радиатора у профессионала. То-беж, вызвать на дом, квалифицированного мастера-сантехника.

полезные советы и основные правила

Главная / Радиаторы / Как разобрать радиатор отопления своими руками: полезные советы и основные правила

Потребность разборки батарей отопления может возникнуть в каждом доме. Если одна из секций дала течь, то ее требуется заменить или убрать. Добавлять дополнительные ребра приходится, когда имеющееся не прогревают помещение до нужной температуры. А если во время отопительного сезона в квартире становится жарко, нужно убрать лишние секции. Подобные задачи решаются с помощью профессионалов, но если финансовое состояние оставляет желать лучшего, придется узнавать, как разобрать радиатор отопления своими руками. Это позволит сэкономить и получить полезный опыт.

Как разобрать радиатор отопления своими руками

Конструкции радиаторов отопления

При возникновении поломки отопительного элемента, особенно в холодное время года, его необходимо немедленно отремонтировать или заменить. Возможна ли разборка радиатора, зависит от типа его конструкции. Довольно часто в квартирах устанавливают неразборные виды радиаторов, которые восстановлению не подлежат. В таком случае лучше сразу приобрести новую батарею. Но есть и разборные модели, которые можно демонтировать для замены поврежденного элемента и установить назад.

Изделия делятся на два основных вида:

  1. Секционные батареи, собранные из нескольких одинаковых секций, надежно соединенных между собой. В каждой из них есть канал, по которому циркулирует вода, а ребра, излучающие тепло обогревают помещение. Секционные батареи являются наиболее популярными, поскольку стоимость таких радиаторов ниже. При возникновении поломки, достаточно заменить только поврежденную секцию, а при необходимости всегда можно добавить или убрать ребра.

Секционные батареи отопления

  1. Монолитные изделия представляют собой одну цельную конструкцию, которая не имеет отдельных секций. По внешним признакам эти радиаторы могут напоминать секционные аналоги, но отличия между ними очевидны. В монолитных устройствах нет соединительных стыков, за счет чего они способны выдерживать большее давление. От этого и сроки безотказной работы этих конструкции почти в два раза больше, чем у секционных. Но в случае протечки монолитное устройство придется менять полностью. В секционных изделиях достаточно будет заменить поврежденный элемент.

Биметаллический монолитный радиатор

Подготовка к разборке

На этом этапе нужно приготовить все необходимые инструменты и демонтировать батарею с места крепления. Для работы, в зависимости от вида и состояния радиатора, могут понадобиться такие инструменты:

  • радиаторный (ниппельный) ключ;
  • разводной ключ или набор гаечных ключей с разными размерами головок;
  • автоген или болгарка;
  • строительный фен;
  • молоток, кувалда;
  • зубило.

Инструменты для разборки батарей отопления

Ниппельный ключ представляет собой железный прут с головкой в виде лопатки на одном конце, и отверстием или загнутым «ухом» на другом. Приобретенный в магазине инструмент имеет засечки, расстояние между которыми равно ширине секций радиатора отопления. Они помогут найти месторасположения нужной ниппель-гайки.

Ниппельный ключ

После подготовки инструментов, необходимо обустроить место для разборки радиатора. Подойдет пол или прочный стол. Нужно учитывать то, что из батареи будет вытекать грязная вода, и не забыть подстелить под нее непромокаемую ткань.

Разборка биметаллических и алюминиевых секционных изделий

Чтобы отсоединить радиатор от системы и снять его с места крепления, необходимо выполнить следующее:

  1. Остановить циркуляцию воды и сбросить давление.
  2. Если батарея отопления горячая, нужно подождать пока она остынет, а затем отсоединить от системы. Для этого нужно открутить соединительные муфты на входе и выходе.
  3. Отодвинуть муфту от радиатора по трубе снять устройство с кронштейнов.
  4. Слить оставшуюся воду и положить изделие на место разборки лицевой стороной вверх.
  5. Вытянуть и сразу промыть фильтр, чтобы загрязнения на нем не засохли.

Разборка биметаллических и алюминиевых секционных изделий

На следующем этапе радиатор разбирается на отдельные секции. Чтобы избежать повреждений во время работы, необходимо разобраться в какую сторону нужно крутить ниппель-гайку. Этот элемент представляет собой кольцеобразную гайку с внешней резьбой и пазами внутри с обеих сторон. При этом на одной гайке есть и правая и левая резьба. Если ее откручивать, то соседние секции батареи будут равномерно раздвигаться, а при закручивании – стягиваться.

Ниппель-гайка

Обычно производители делают отметки на лицевой стороне заглушек и футорок, которые обозначают направления резьбы. Отметка «D» обозначает правостороннюю резьбу, «S» – левостороннюю. Для точного определения направления движения, рекомендуется взять свободную ниппель-гайку и попробовать наживить ее на резьбу в радиаторе. Определившись, в какую сторону она закручивается, станет понятно, куда вращать ключ, чтобы разъединить секции.

Важно! Если ниппель-гайку крутить не в ту сторону, можно легко сорвать резьбу и на ней и на батарее отопления.

Установка ниппель-гайки

Определившись с направлением резьбы, вставьте ниппельный ключ в радиатор и продвиньте к нужной гайке. Сделать это помогут насечки на инструменте. Когда он будет находиться в пазах, вставьте в отверстие с другой его стороны рычаг. Чтобы сдвинуть гайку с места потребуется приложить усилие. Позовите помощника, чтобы он зафиксировал радиатор на одном месте.

Ремонт биметаллических радиаторов

Когда гайка продвинется на половину оборота, переходите на другую сторону, чтобы открутить вторую, и выполните такие же действия. Убедившись, что обе гайки вращаются без прикладывания большой физической силы, постепенно откручивайте то одну, то другую сторону, продвигаясь на 5-7 мм.

Прокладка между секциями радиатора

После разъединения заберите металлические прокладки, которые были между секциями. Если они находятся в хорошем состоянии, то их можно будет установить назад при сборке, если в плохом, то используйте их в качестве образца для покупки новых. Силиконовые прокладки нужно менять обязательно.

Разборка чугунного радиатора

Чугунная батарея отопления

Чугунные изделия, как правило, стоят в квартирах по несколько десятков лет. В связи с этим во многих случая разобрать их не повредив невозможно. Чтобы снять батарею с места крепления, раскрутите сгоны на входе и выходе. Если это сделать не получилось, ее придется срезать болгаркой или автогеном. После демонтажа изделие промывается и укладывается на ровную поверхность.

Срезаем старую батарею болгаркой

За долгие годы эксплуатации стыки между секциями, ниппель-гайки и другие отдельные элементы прикипают друг к другу. За счет этого разборка требует применения большей физической силы, чем во время работы с новыми радиаторами отопления. Если гайка не откручивается, воспользуйтесь инструментом для нагрева мест соединения. Когда прикипевшие участки разогреются, их будет проще разъединить.

Совет: для нагрева можно использовать строительный фен, автоген или паяльную лампу.

Если пазы, предназначенные для фиксации ключа в соединяющих гайках, разъела ржавчина, разобрать изделие не получится. Эффективным способом убрать поврежденную секцию является механическое разбивание с применением кувалды, но в таком случае есть большой риск повредить всю конструкцию. Можно также попробовать распилить батарею в местах стыков болгаркой или ножовкой по металлу.

Разбираем старую батарею

После отделения поврежденной секции от всей конструкции попробуйте выбить ниппель-гайки при помощи молотка и зубила. Чтобы работать было легче, привлеките помощника. Только своими руками снять и разобрать радиатор может не получиться, так как чугунные изделия очень тяжелые. Одна секция весит около 7,5 кг. Соответственно, батарея в 10 секций потянет на 75 кг.

Схема разборки чугунных радиаторов отоплений.

Если понять, как разобрать радиатор отопления своими руками, это можно сделать быстро и без каких-либо негативных последствий. Главное, запастись необходимыми инструментами и знаниями. В случае со старыми батареями могут возникнуть проблемы. Но если повезет, то снять нужные секции получится. В противном случае придется покупать новый отопительный элемент.

Фотогалерея (14 фото)

02.11.2016


Как разобрать и собрать чугунный радиатор отопления своими руками

Как разобрать и собрать чугунный радиатор отопления

Говорить, что чугунные отопительные батареи, теряют свою актуальность, преждевременно. Как показывает практика, ни только не теряют своих фанатов, а наоборот, постоянно приобретают новых. Объяснить, такой феномен, просто. Чугун, отличается от современных материалов, прекрасной теплоотдачей, хорошим накопителем тепла и долговечностью. Из-за этого, многие хозяева, не спешат менять старую, прослужившую не одно десятилетие, систему отопления. Но всё же, как бы не был долог век обогревающей конструкции, замена или ремонт чугунных батарей, неизбежен. Поэтому знать, как правильно разобрать и собрать чугунный радиатор отопления своими руками, будет не лишнем.

Как бы не казалась, на первый взгляд, грозной поломка чугунной батареи, не спешите менять её на новую. Ремонт радиатора отопления своими руками, поможет значительно сэкономить вам денежные средства. Обычно, выход из строя отопительного прибора, заключается в накопление мусора в секциях и разрыве прокладок между ними. Разобрать, промыть оборудование внутри и заменить уплотнительные кольца между секциями, а затем собрать чугунный радиатор отопления самостоятельно, поможет быстро решить проблему. Продлить эксплуатацию сантехнического изделия, ещё на несколько пятилеток.

Как разобрать новый чугунный радиатор отопления

Случаи, когда новое сантехническое оборудование выходит из строя, не редки. Причины сбоя, различные. Как правило, это либо заводской брак, либо, не профессиональная сборка элементов, обогревающей конструкции. Бывают и другие причины, которые требуют, снять и разобрать новый чугунный радиатор отопления самостоятельно. Одна из таких, необходимость увеличить или уменьшить, иногда и такое бывает, количество секций батареи.

Новые чугунные радиаторы отопления

Не важно, какая проблема с подвигла на разборку обогревающего сантехприбора, но последовательность ремонтных действий, одинаковая. Сначала, чугунную конструкцию, необходимо отсоединить от коммуникаций и снять, с крюков фиксаторов.

Перед тем, как провести подобные мероприятия, нужно обязательно полностью слить жидкость, с отопительной системы жилого строения. Кстати, из батареи отопления, желательно тоже сразу слить воду, малость, приподняв одну из сторон. Так вы, значительно уменьшите вес конструкции и избежите многих побочных казусов. Типа, попадание жидкости на пол, с вытекающими последствиями.

Ремонтные действия, из-за большого веса сантехнического прибора, лучше всего, проводить с помощником. Надо понимать, что во время разборки и сборки чугунного радиатора отопления, не раз придётся подымать и кантовать конструкцию. Поэтому, физическая помощь, будет очень кстати. Такой подход, заметно облегчит вам процесс ремонта и сделаем его, менее травмоопасным.

Далее, снятый чугунный радиатор, укладываем плашмя, на предварительно подготовленную площадку, лицевой стороной вверх. Это может быть, деревянный щит или поддон. Затем, при помощи разводного ключа, откручиваем заглушки и футорки. Футорки – полые гайки, с внутренней и наружной резьбой, которые предназначены для присоединения отопительных труб, к обогревающему изделию.

Как отсоединить секцию у чугунной батареи

Радиаторный ключ

Теперь, пришло время узнать, как правильно отсоединить секцию, у чугунной батареи отопления. Для этого, нам понадобится специальный сантехнический инструмент – радиаторный ключ. В магазине, подобный слесарный инвентарь, не встретишь, но можно сделать самому, взять напрокат, в специализированном сервисе или у знакомого слесаря-сантехника. Инструмент специфический и индивидуальный, является самодельным приспособлением. Как правило, встретить двух одинаковых радиаторных ключей, не реально. Единственное их сходство – это, прямоугольный наконечник, 40 на 24 мм. Обычно, такой наконечник, приваривают к арматуре или трубе, диаметром 15-20 мм и длиной 60-80 сантиметров. С другой стороны, делают специальное ушко, чтобы была возможность вставить, для рычага, монтировку или длинный вороток.

Что необходимо определить, перед раскручиванием конструкции

Перед раскручиванием конструкции, необходимо определить направление резьбы ниппель-гайки. Обычно, оно соответствует, направлению резьбы заглушек и футорок. Но бывают и исключение. Так что, подходить к разборке чугунного радиатора отопления, нужно с полной ответственностью и не спешить сразу применять физическую силу, если что ни так. Так-же, на современных обогревающих изделиях, иногда, можно обнаружить маркировку, которая точно указывает, какая резьба: L – левая, R – правая.

Ниппель-гайка

Когда с направлением резьбы ниппель-гайки, определились, можно уверенно приступать к разборке чугунной батареи. Если требуется раскрутить крайние секции, то определить нужную соединяющую гайку, не составит большого труда. С сегментами, которые находятся в середине или ещё ближе, не много сложнее, но всё-же возможно. Для этого, замеряем расстояние до них, приложив, поверх конструкции, радиаторный ключ. Помечаем, на арматуре или трубе ключа, мелом или маркером, место до которого требуется всунуть радиаторный ключ, внутр изделия, чтобы раскрутить секции. Далее, засовываем самодельный инструмент, до отмеченного ранее, расстояния, слегка его проворачивая. Такие поступательные вращения, позволят слесарному приспособлению, пройти другие, встречающиеся на пути ниппель-гайки и достичь нужного отверстия.

Как отсоединить секцию у чугунной батареи

Достигнув нужной ниппель-гайки, фиксируем в ней наконечник радиаторного ключа. После, с другой стороны слесарного приспособления, в проушину, вставляем длинный вороток или монтировку. Далее, приложив не значительные физические усилия, отворачиваем, нижнею и верхнюю, ниппель-гайку на пол-оборота. Такие же действия, производим с другой стороны батареи. И так, до полного разъединения секций. Очерёдность раскручивания гаек, позволит полностью избежать перекоса и напряжения металла, которое, хрупкий чугун, очень боится.

Разборка старого чугунного радиатора отопления

Разборка старого чугунного радиатора отопления

Разборка старого чугунного радиатора отопления, иногда становится очень трудоёмким процессом и не всегда, оправданным решением. От того, на сколько конструкция подвержена коррозии и, всякого рода, налётам и отложениям, зависит дальнейшая судьба прибора, эффективность и целесообразность ремонта. Поэтому, прежде чем приступать к ремонту оборудования, необходимо досконально, изучить старый чугунный радиатор отопления. Словом, провести полную ревизию сантехнического изделия.

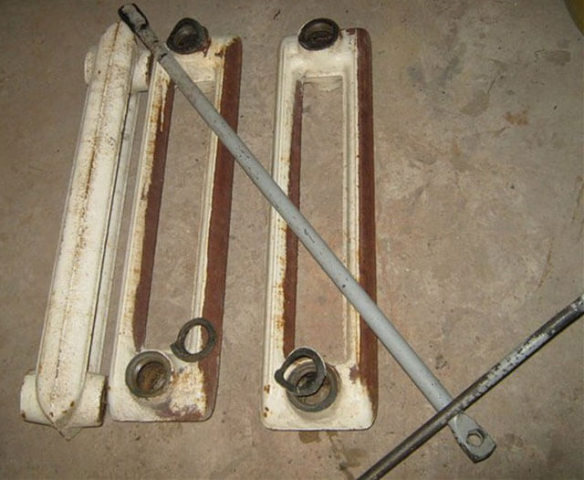

Чугунная батарея в разобранном виде

Как правило, для разборки старого чугунного радиатора отопления своими руками, понадобятся следующие инструменты:

  1. Газовая горелка или паяльная лампа;
  2. «Болгарка», с кругом по металлу;
  3. Ножовка по металлу;
  4. Зубило и бородок;
  5. Тяжёлый молоток или средняя кувалда.

Где совершать разборку старой отопительной батареи

Совершать разборку старой отопительной батареи, лучше вне помещения. Наиболее приемлемый вариант – улица, положив чугунный радиатор, на что-нибудь деревянное. Перед тем, как приступать к разборке старого изделия, желательно тщательно промыть его водой. После, можно попытаться повторить все ремонтные действия, как с новым. Если попытка разобрать, открутить стягивающие ниппель-гайки, не увенчаются успехом, что вполне вероятно, тогда применяют дополнительные меры:

Нагреть место соединения секций чугунного радиатора отопления

  • Нагреть место соединения секций. Для этого, обычно используют паяльную лампу или газовую горелку. Чугунную конструкцию, в месте соединения секций, нужно хорошо прогреть по кругу. После, пока горячая, попытаться сорвать ниппель-гайку. Ели сразу открутить не удалось, как правило, делают несколько циклов нагревание-остывание. Работая, с огнём и раскаленным металлом, не нужно пренебрегать мерами предосторожности. Для ремонтных работ, используйте плотные защитные перчатки. Если этот способ не помог, то применение радикальных мер воздействия на метал, обычно помогают в корне изменить, создавшуюся тупиковую ситуацию.
  • Распилить стык соединения секций. Подобное действие, наиболее эффективно и быстро, совершать, при помощи «Болгарки». При этом, пилить надо аккуратно. Главное, не переусердствовать. Лучше, резать с небольшими перерывами, а не в один заход. Так вы сможете избежать, появление трещин и сколов. Применение ножовки по металлу, поможет 100% обойти все негативные последствия, но потребует много времени и сил.
  • Разбить, сломанную секцию. Когда нагревание и распиливание обогревающей конструкции, показалась вам плохой идеей, можно просто разбить, тяжёлым молотком или кувалдой, не нужный элемент изделия. Начинать колошматить, нужно с середины секции и постепенно продвигаться, к местам соединения. Но всё-же, разборка батареи отопления, не спеша и аккуратно, более приемлемый вариант. Раскол же неработающей секции, может нечаянно повредить, одну из соседних, секций оборудования.

Сборка чугунного радиатора отопления

Собрать отопительную чугунную батарею не так сложно, как кажется на первый взгляд. Сборка чугунного радиатора отопления, производится в обратном порядке. Но начинать её, следует только после проверки:

Прокладки

  1. Качества резьбовых соединений конструкции;
  2. Внутренних отверстий, под радиаторный ключ;
  3. Общее рабочее состояние секций.

Если требуется, ниппель-гайки, нужно заменить на новые. Так-же, рекомендуется устанавливать только свежие прокладки. Их делают, как правило, из паронита, но можно и силиконовые. Поверхности, устанавливаемых секций, в местах соединений, рекомендуется, зачистить наждачной бумагой. Новый секции – не исключение.

Процесс сборки батареи отопления своими руками

Продолжаем процесс сборки батареи отопления своими руками. Для этого, соединяющиеся секции, выкладываем друг против друга, на чистую, ровную поверхность и, чтобы отверстия максимально совпадали. На соединяющие ниппель-гайки надеваем прокладки, после чего, слегка их вкручиваем, в две противолежащие секции одновременно. Сначала вверху, а затем внизу. Можно и наоборот. Закручивание гаек, как и при разборке, нужно производить попеременно, избегая перекосов и напряжений металла.

На ранней стадии комплектации, обогревающего изделия, радиаторный ключ крутим без монтировки. Если ниппеля идут чётко по резьбе, без перекосов, то физических усилий, на начальном этапе сборки, не потребуются. Когда стяжка чугунных секций, подошла к финишу, то необходимо применить на ключ, некоторое усилие, вставив монтировку или вороток, в ушко слесарного приспособления. Затем, без фанатизма, подтянуть все элементы конструкции.

P.S. Как вы могли заметить, из выше изложенного текста, профессионально разобрать и собрать чугунный радиатор отопления своими руками, вполне реально и доступно, практически каждому. Как видите, стоит лишь иметь некоторые слесарные навыки и строго придерживаться инструкции и рекомендациям специалиста.

Но если сомневаетесь, в положительном результате ремонтных действий, то разобрать и собрать чугунный радиатор отопления, вам сможет помочь только профессионал. Рекомендую, воспользоваться услугами мастера «Сантехник Рязань». Так вы сэкономите ни только время, но и деньги. Обычно они требуются, на возмещение убытков, от не корректных и топорных действий, в процессе сборки или после аварийных происшествий, во время эксплуатации отопительной конструкции в капитальном сооружении.

как разобрать своим руками по секциям, разборка без ключа, видео

В любом доме наступает такой момент, когда отопительное оборудование нуждается в замене или ремонте. Разобрать чугунную батарею собственными руками не составит труда, если в доме имеются соответствующие инструменты.

Особенности разборки чугунной батареи своими руками

Установка отопительных систем в домах и квартирах производится с помощью чугунных радиаторов MC-140. В процессе сборки конструкции используют прокладки для уплотнения и ниппельные гайки, фиксирующие секцию. Когда дело доходит до разборки батареи, то процедура усложняется в результате длительного срока эксплуатации, вследствие чего пространство между секторами прикипает ржавчиной. Следовательно, разъемы под ключ изнашиваются в связи с постоянным тепловым воздействием.

Чугунная батарея отопления: как разобрать по секциям своими рукамиРазборка чугунной батареи быстрей происходит на улице

Стоит учесть тот факт, что чугунное оборудование имеет довольно большой вес (12 секторов приравниваются к 85-90 кг), поэтому одному человеку будет тяжело справиться с разборкой конструкции. В данной ситуации демонтажным ключом выступает стальной прут округлой формы диаметром 18-22 мм. С другой конца должна быть сплющенная часть в размере 30-40 мм. Толщина изделия – не более 6 мм. С одного конца прута необходимо сделать прочное кольцо, в которое в дальнейшем потребуется установить силовой рычаг.

Важно! Длина разборочного инструмента должна соответствовать половине длины чугунной батареи (запас 30 мм).

Подготовка к разбору чугунной батареи

Разобрать чугунную батарею проще за пределами жилья. Идеальным вариантом считается открытое пространство со свежим воздухом, так как во время разборки вероятнее всего будет применено нагревание конструкции. Батарею нужно положить на деревянный трап или бруски, после чего промыть стягивающие узлы жидкостью. Можно попытаться провести разборку аккуратно, но если гайки не поддаются добровольной раскрутке, тогда следует выполнить такие манипуляции:

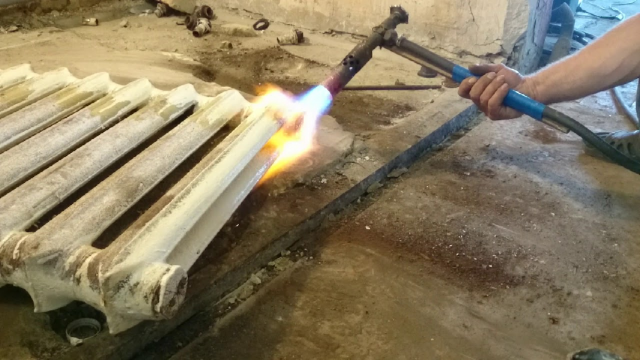

  1. Накалить соединяющие узлы конструкции. Разобрать чугунное оборудование можно с помощью горелки или паяльной лампы. Нагрев должен проходить по всему периметру соединяющего узла. Когда гайка накалиться, можно пробовать срывать элемент. В случае неудачи провести повторный нагрев батареи. Как правило, во время работы с раскаленными деталями необходимо пользоваться индивидуальными средствами защиты. Это очки, капроновые перчатки и плотная одежда.
  2. Разрезать стыки соединительных элементов. Чтобы разобрать чугунную батарею без ключа, достаточно использовать болгарку. Во время обрезки необходимо плавно перемещать режущий инструмент по всей оси стыка. Благодаря этому на батарее не появятся сколы, трещины или забои. Конечно, применение ножовки также поможет разрезать металл, однако, на данную процедуру уйдет больше времени.

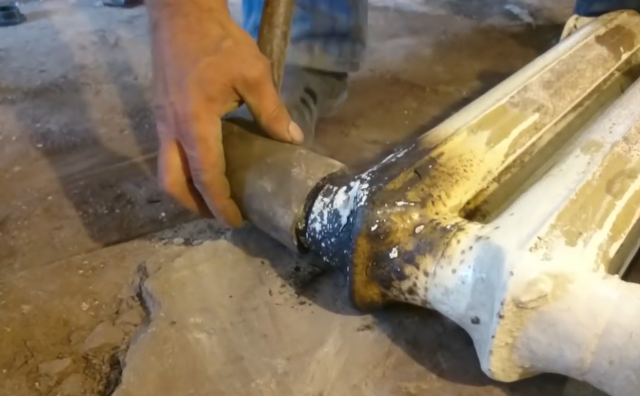

  3. Разобрать деформированный сектор. Если нет возможности нагрева или распила, можно использовать тяжелую кувалду для разбора неподдающихся узлов. Чугун – металл хрупкий, поэтому стоит начинать с середины, после чего получится быстро разбить чугунные батареи. Однако такой вариант опасен тем, что в результате можно повредить функционирующие секции.

Зачастую эти методы используют во время разборки старых батарей, так как в новых радиаторах резьбы и футорки не успевают окисляться в связи с коротким сроком службы.

Что нужно, чтобы разобрать чугунные батареи

Перед тем как разобрать чугунную батарею по секциям, можно ознакомиться со следующим видео:

Первоначально следует подготовить место и инструмент для разбора. Что необходимо приобрести:

  • ключ трубный, серии №3 для съема контргаек;
  • труборез, пилу по металлу и болгарку;
  • тяжелую кувалду, молоток и зубило;

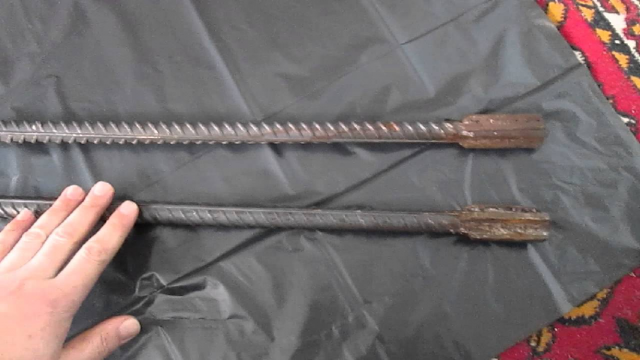

  • стальной прут диаметром 18-22 мм;
  • деревянный трап или подставку;
  • газовую горелку или паяльную лампу;
  • перчатки и очки;
  • мел.

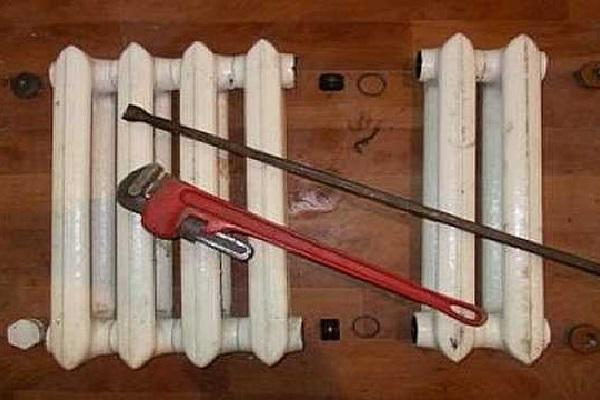

Как разобрать чугунный радиатор

Непосредственно перед самой раскруткой сектора стоит поместить металлический прут поверх радиатора и совместить рабочую поверхность элемента с крепительной втулкой. С торцевой части конструкции сделать мелом точку на пруте и поместить узел в батарею до отметки. Таким образом измерить длину трубы.

Чугунная батарея отопления: как разобрать по секциям своими рукамиПоочередное скручивание ниппелей не позволит заклинить резьбу

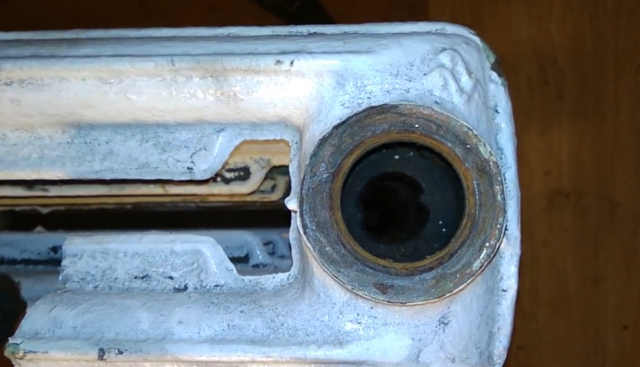

Далее, нужно определиться с видом резьбы (правая или левая), так как от этого зависит направление вращения трубного ключа. Выяснить это довольно легко, нужно вывернуть свободную втулку, после чего покажется направление. В том случае, если резьба правая, значит, поворачивать инструмент нужно против часовой стрелки. Левая – естественно в противоположную сторону.

Чугунная батарея отопления: как разобрать по секциям своими рукамиПосле разборки резьбу и вращающиеся элементы нужно зачистить от ржавчины

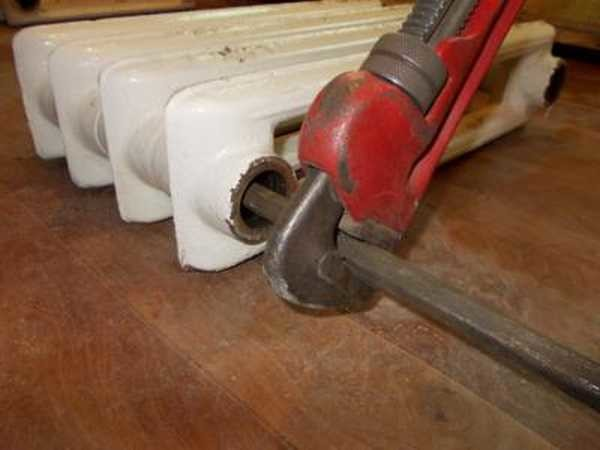

Следующий этап – раскрутка самого радиатора. Для этого потребуется разобрать сектора, поочередно срывая резьбу с ниппелей. Процедуру следует совершать аккуратно, соблюдая ширину между секторами не более 5 мм. В противном случае секция может перекоситься, в результате чего произойдет заклинивание ниппеля. Разобрать конструкцию поможет стальная труба, выступающая в качестве силового плеча.

Как разобрать старую чугунную батарею

Как правило, чтобы разобрать секцию старого чугунного радиатора может понадобиться паяльная лампа или горелка. Проблема заключается в том, что со временем резьба покрывается коррозией, из-за чего вращение становится практически невозможным. В данной ситуации стыки следует накалить, после чего сорвать ниппели с двух сторон радиатора.

Чугунная батарея отопления: как разобрать по секциям своими рукамиСвоевременная очистка батареи облегчит процесс разборки

Если батарея служила долго, то ниппель, скорей всего, полностью заржавеет. При таких обстоятельствах трубный ключ будет бесполезен, поэтому лучше использовать болгарку или пилу по металлу. Разобрать лишние части ниппелей можно с помощью молотка, а поврежденные участки радиатора прочистить металлической щеткой.

Когда ни один из перечисленных вариантов не помогает, тогда следует воспользоваться кувалдой и разбить лишние части радиатора. Чугунную батарею в горизонтальном положении поместить на деревянный щит, после чего бить по деформированному сектору. Местом удара будет служить средняя осевая поверхность секции. Во время проведения процедуры сектора начнут отваливаться от конструкции.

Как разобрать новую чугунную батарею

Стоит заметить, что в нередких случаях даже новые отопительные устройства выходят из строя и на это имеется масса причин: брак на производстве или некачественная сборка узлов. В любом случае придется прибегнуть к ремонту, а, значит, разборке чугунной батареи.

Чугунная батарея отопления: как разобрать по секциям своими рукамиСнять футорки на новых батареях можно с помощью обычного разводного ключа

Чтобы разобрать новую батарею, в первую очередь необходимо отключить ее от линии питания, слив при этом всю жидкость. Вода в батарее добавит веса к конструкции, из-за чего одному человеку будет тяжело снять радиатор. Далее, следует аккуратно положить обогревательный элемент на поддон или трап в горизонтальном положении. На новых батареях резьба не может повредиться, поэтому скрутить футорки и заглушки не составит труда. Первые нужно снимать плавно и последовательно одна за другой. Ширина между элементами не должна превышать 5 мм.

Важно! Во время разборки новых батарей не рекомендуется прибегать к помощи паяльника или кувалды.

Советы профессионалов

По мнению экспертов, разборка чугунных радиаторов должна происходить без вмешательства тяжелых инструментов. Ремонт секций подразумевает продувку и очистку емкостей от коррозии и прочего многолетнего мусора. В таком случае целесообразней будет использовать накаливание поверхности, так как, помимо разборки, высокая температура позволит отколоться большим кускам ржавчины.

Заключение

Используя перечисленные методы, можно самостоятельно разобрать чугунную батарею в домашних условиях. Чтобы не повредить радиатор во время демонтажа, стоит действовать аккуратно и придерживаться указанных инструкций.

правильная сборка и разборка батареи из алюминия

Причина, из-за которой разборка и сборка алюминиевых секций становится первой необходимостью, не всегда возникает спонтанно.

Самая неприятная причина вынуждает хозяина привлечь квалифицированного специалиста к срочному ремонту своего отопительного оборудования.

Появление трещины, явная течь или запотевание ослабленного рёбра, непосредственно, на самой секции, приводят к мысли о неизбежной её замене. Другая причина — увеличение или уменьшение количества секций радиатора для изменения коэффициента теплоотдачи.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Инструмент в помощь

Базовый набор инструментов, без которого не обойтись:

  • радиаторный, ниппельный ключ;
  • гаечные рожковые ключи;
  • монтировка;
  • болгарка для обрезных операций;
  • набор паронитовых прокладок, и заглушек;
  • разводной, сантехнический, ключ;
  • строительный фен;
  • газовый ключ №2.

Роль главного инструмента в предстоящей работе отводится ниппельному ключу.

Ключ представляет собой толстостенную трубу с засечками по длине и с плоским наконечником лопаточкой. Вместо радиаторного ключа, некоторые сантехники используют сплющенный с одного конца металлический стержень круглой формы, диаметром 18—20 мм. Инструмент откалиброван серией насечек, шаг между которыми соответствует ширине одной секции.

Разводной или рожковый ключ необходим для бережного отворачивания оцинкованных муфт и покрытых эмалью торцевых заглушек. Монтировка, болгарка и строительный фен могут понадобиться при возникновении проблем с демонтажем прикипевших соединений.

Разборка и сборка алюминиевого радиатора своими руками

Площадку, на которой будет производиться реставрация радиатора, покрывается плотной тканью. Если

разборка по секциям алюминиевой батареи, биметаллического или чугунного радиатора

Содержание:

Термин «батарея» относится ко всем секционным отопительным приборам алюминиевого, стального, биметаллического и чугунного типа. Для соединения отдельных секций применяются верхние и нижние ниппель-гайки.

Теоретическая часть

Ниппель-гайками именуются уплотнители кольцевого типа, оснащенные наружной резьбой по обоим торцам элемента. Во внутренней части имеются специальные пазы, предназначенные для установки радиаторного ключа. Вращая его в ту или иную сторону, можно проводить смыкание или размыкание отдельных секций.

как разобрать алюминиевый радиатор

Разбирают батареи отопления по секциям, как правило, в таких случаях:

  1. Во время монтажа системы отопления.
  2. Когда производится наращивание батареи дополнительными секциями.
  3. Если радиатор начал протекать.

Биметаллические и алюминиевые батареи

Перед тем, как разобрать алюминиевый радиатор, необходимо приготовить необходимые приспособления.

Роль главного инструмента отводится ниппельному ключу:

  • Это пруток из стали длиной около 70 см. На один из его концов необходимо приварить рабочую часть ключа 24х40 мм, а второй оснастить сквозным отверстием.
  • Металлический стержень. Его вставляют в отверстие на конце прутка, что позволяет заметно упростить процедуру раскручивания гаек.

Ключ имеет серию насечек, шаг между которыми указывает на ширину одной секции.

как разобрать батарею отопления по секциям

Перечень операций, как разобрать радиатор отопления своими руками:

  1. Перед тем, как разобрать биметаллический радиатор, необходимо определиться, в какую сторону вращать ключ. Для этого радиатор размещается на поверхности пола так, чтобы его лицевая часть оказалась вверху. В таком положении правая резьба будет находиться справа, а левая – с лева.
  2. Существует и более простой способ. Нужно взять ниппель и одеть его по очереди слева и справа. Если перепутать стороны, это может закончиться срывом резьбы и поломкой секции.
  3.  На радиаторах западного производства футорки и заглушки с лицевой части маркируются следующим образом: левая резьба обозначается, как S, правая – как D.

Порядок раскручивания правосторонней секции радиатора

Как разбирается биметаллический радиатор отопления правостороннего типа:

  • Ключ вставляют так, чтобы его «лопатка» вошла в верхнее отверстие: для фиксации там имеется специальный паз.
  • Далее, приложив силу, поворачивают инструмент против часовой стрелки. В результате этого необходимо добиться смещения гайки с места.
  • На этой стадии разборки биметаллического радиатора понадобиться вышеупомянутый пруток. Его вставляют внутрь кольца на ниппельном ключе, добившись таким образом создания рычага. Это заметно облегчит работу, для реализации которой потребуются значительные усилия.
  • Произведя два полных оборота, ключ необходимо переместить на нижний участок радиатора. После этого процедура повторяется.
  • Снова установив ключ сверху, делают два оборота: поочередность действий повторяется до полного откручивания секции. Такой алгоритм действий, как разобрать алюминиевый радиатор отопления, позволяет уберечься от перекосов.

Как разобрать чугунные батареи своими руками

Чаще всего дома и квартиры старой планировки оснащаются чугунными батареями МС-140. Для сборки их секций также используются ниппельные гайки и уплотнительные прокладки. Особенно сложно провести разборку старой батареи, т.к. по ходу ее длительной эксплуатации промежутки между секциями закипели от ржавчины. Как правило, в таких случаях ниши для ключей разъедаются теплоносителем. Также важно держать в памяти значительную массу чугуна. К примеру, вес одной батареи на 12 секций составляет 90 кг: с таким изделием справиться в одиночку будет затруднительно.

как разобрать биметаллический радиатор отопления

Для реализации процедуры потребуются следующие инструменты:

  • Ниппельный радиаторный ключ.
  • Сантехнические приспособления для отвинчивания футорок и заглушек.
  • Небольшая кувалда и зубило.
  • Паяльная лампа (ее можно заменить строительным феном).
  • Стальная щетка.
  • Деревянные бруски для установки батареи на пол.

В роли радиаторного ключа используется сплющенный с одного конца металлический стержень круглой формы, диаметром 18-20 мм. Размеры сплющенной части - 28×40 мм, при толщине 6 мм. На противоположный край прута приваривают кольцо, через которое продевается рычаг. Длиной радиаторный ключ должен быть, как половина самой большой батареи на 12 секций, плюс 30 см.

Процедура разборки

Разъединить прикипевшие межсекционные стыки очень непросто. В некоторых случаях они прикипают так сильно, что бессильными оказываются даже значительные физические усилия. В подобных ситуациях стыки перед разборкой прогреваются с помощью паяльной лампы или фена.

как разобрать алюминиевый радиатор отопления

Как разобрать радиатор отопления из чугуна:

  • Чугун прогревают паяльной лампой до тех пор, пока он не начнет издавать малиновое свечение. После этого можно начинать процедуру разборки.
  • Первым делом необходимо вывернуть заглушки.
  • Радиаторный ключ подводится к верху батареи: его головка должна попасть на участок отвинчивания ниппель-гайки. На торце секции нужно с помощью мела отметить круг расположения стержня инструмента.
  • Сплющенная часть вставляется в нижний внутренний паз. Далее, перемещая инструмент в нужном направлении, доводят его до отмеченного круга.

Перед началом операции важно выяснить, в какую сторону необходимо проводить скручивание секций. При наличии ниппельной гайки ее по очереди накручивают на правый и левый торец батареи: это дает возможность определиться с направлением вращения ниппеля. Если резьба сдвинется, полное откручивание производить не следует. Чтобы избежать перекосов, верхний и нижней ниппели нужно поочередно отвинчивать на один полный оборот.


Как разобрать чугунную батарею отопления по секциям: без ключа, видео

В том, чтобы размонтировать относительно новый радиатор из чугуна, нет ничего необычного, технология достаточно проста и требует лишь умения правильно пользоваться ключом. Совсем другое дело, если требуется разобрать чугунную батарею, простоявшую в системе десяток лет. Работа тяжелая, требующая выдержки и аккуратности. В этом случае одной лишь физической силой и ключом не справиться, если не знать сам порядок разборки чугунной батареи своими руками.

Как разобрать старую чугунную батареюКак разобрать старую чугунную батарею

Для разборки потребуется надежный инструмент

Конструкция радиаторов отопления

Стандартная батарея собирается из отдельных литых секций, без использования наружного крепежа или фиксаторов. Таким образом, можно набрать радиатор практически неограниченной длины.

Чтобы правильно разобрать чугунную батарею, необходимо знать некоторые особенности ее конструкции:

  • Отдельные секции собираются в один корпус с помощью внутренних резьбовых втулок или ниппелей. Чтобы разобрать чугунный радиатор, нужно суметь вывернуть торцевые пробки и внутренние вставки;
  • Каждый ниппель представляет собой цилиндрический стакан, на котором нарезаны два участка с резьбой двух видов – с левым и правым направлением витков.

Торцевые заглушки также изготавливаются с двумя видами резьбы, как правило, глухие выпускают с левой резьбой, а гайка-штуцер для подключения к трубе – с правой.

Как разобрать старую чугунную батарею

Как разобрать старую чугунную батарею

Важно! Чтобы разобрать секции, нужно будет правильно выбирать направление вращения, иначе можно быстро разбить чугунный корпус батареи.

Для крепления отдельного регистра в общий чугунный корпус используется пара ниппелей, которые одновременно заворачиваются между двумя секциями длинным ключом с квадратной головкой. Чтобы разобрать и не расколоть чугунный корпус, потребуется также аккуратно выворачивать ниппеля, делая на каждом всего 1-2 оборота.

Подготовительные работы

Для того чтобы разобрать чугунный корпус, его нужно предварительно демонтировать с крепления на стене. Удаляются крюки, на которых подвешена батарея, далее нужно разобрать краны или муфтовые сгоны, которыми радиатор подключен к трубам отопления.

Вес одной сборки из 8-10 секций может легко превысить сотню килограммов, поэтому батарею поднимают на торец и малыми «шажками» перекантовывают к месту, где планируется радиатор ремонтировать или просто разобрать.

Если чугунная батарея относительно новая, то достаточно будет площадки с ударостойким покрытием, например, на пол можно уложить лист ДСП. Чтобы разобрать старый чугунный обогреватель, потребуется место, где можно работать с горелкой и тяжелым ломом.

Необходимые инструменты

Разобрать чугунный корпус голыми руками не получится, без инструмента батарею можно разбить кувалдой или расколоть при неаккуратном обращении и падении на пол. Для работы потребуется как минимум четыре вида оборудования:

  • Специальный ключ с четырехгранной головкой для выкручивания ниппелей;
  • Накидной ключ для выворачивания пробок-заглушек;
  • Болгарка с отрезными кругами;
  • Газовая горелка с редуктором и баллоном.
Как разобрать старую чугунную батареюКак разобрать старую чугунную батарею

Ключи для ниппелей

Кроме того, потребуется тяжелый слесарный молоток, зубило, пакля, керосин или тормозная жидкость. Все это нужно будет для того, чтобы постараться разобрать секции с минимальным ущербом. При переборке старых батарей пробки и ниппеля все равно подлежат замене, так что иногда проще их вырезать, чем пытаться вывернуть.

Как разобрать новый чугунный радиатор отопления

Проще и быстрее всего размонтировать относительно новую батарею. Если корпус еще не устанавливался в систему отопления или использовался максимум один сезон, то шансы разобрать секцию чугунного радиатора без использования хитрых приемов и инструментов достаточно велики.

В первую очередь потребуется отвернуть заглушки, обычно они стоят с левого торца чугунного корпуса батареи. Разобрать пробки можно обычным копчиковым ключом, при условии, что длина рукояти инструмента составляет не менее 70 см.

Важно! Разбирать даже новую чугунную батарею, смонтированную на трубах отопления, не следует, максимум, что можно сделать, это отвернуть пробки. В противном случае можно легко повредить радиатор, например, расколоть ниппель.

Как разобрать старую чугунную батареюКак разобрать старую чугунную батарею

Повернуть можно только рычагом

Чтобы разобрать секции, пробку придется снимать в обязательном порядке. Так как заглушки всегда имеют левую резьбу, то отворачивать придется по часовой стрелке.

Для того чтобы демонтировать секцию, нужно будет поставить радиатор на боковой торец. Далее действуем в следующем порядке:

  • После снятия пробок через отверстия будут видны первые ниппеля;
  • Оба ниппеля выворачиваем против часовой стрелки;
  • Верхняя секция поднимается, и ее можно будет снять руками.

Разобрать чугунную батарею, прослужившую хотя бы один сезон, сложнее. Из-за того, что чугунные детали прикипают друг к другу. Для новых секций под пробки и на соединениях наматывают ткань или хлопчатобумажный шнур, пропитанный тормозной жидкостью. Через сутки радиатор можно будет разобрать без особых усилий.

После завершения разборки жидкость нужно будет вымыть моющим средством, иначе при обратной сборке уплотняющие прокладки могут быстро выйти из строя.

Как разобрать старую чугунную батареюКак разобрать старую чугунную батарею

После выворачивания заглушки

Как разобрать старый чугунный радиатор

Наибольшее количество проблем возникает при разборке чугунных радиаторов отопления, прослуживших не один десяток лет. Чугун исправно служит и практически не изнашивается при контакте с теплоносителем, но из-за большого количества ржавчины и грязи, выпадающих на внутренней поверхности, эффективность теплоотдачи падает в разы. В идеале такую систему можно разобрать, промыть и установить на место. Один из способов разобрать старые чугунные батареи приведен на видео:

Демонтаж батареи

К сожалению, разобрать сгоны-муфты, на которых чугунная батарея подключена в систему отопления, с помощью копчиковых ключей или любым другим инструментом в домашних условиях явно не получится.

В теории существуют вибрационные электрические машины, способные разбирать прикипевшую и приржавевшую сантехническую арматуру, но в обиходе найти такой аппарат сложно. Профессионалы выжигают муфты паяльной лампой или газовой горелкой. Примерно в половине случаев сгоны удается отвернуть и разобрать, в остальных случаях трубы приходится резать болгаркой.

Как снять пробки

Для того чтобы размонтировать секции, необходимо получить доступ к ниппелям. Для этого батарею выносят в безопасное место и выжигают заглушки пропановой горелкой.

Как разобрать старую чугунную батареюКак разобрать старую чугунную батарею

Греть нужно 5-10 минут

Для того чтобы отвернуть пробку, нужно греть именно ее корпус, а не секции. Металл должен разогреться докрасна, только в этом случае выгорает уплотнитель и грязь. Не дожидаясь, пока чугун остынет, на шестигранную основу заглушки накидывают ключ и с помощью ломика выкручивают ее из тела секции.

Как разобрать старую чугунную батареюКак разобрать старую чугунную батарею

Накидной ключ

Как вывернуть ниппеля

Наиболее сложный этап во всей процедуре разборки батареи. Ниппеля можно вывернуть через открывшиеся отверстия, или разрезать секцию на две части, как на видео:

Все зависит от того, насколько старый чугун, и как долго эксплуатировались радиаторы.

Как разобрать старую чугунную батареюКак разобрать старую чугунную батарею

Разрезанные секции

В худшем случае разобрать корпус с помощью ключа не удается. В такой ситуации приходится разрезать с помощью болгарки место соединения секций. Если резать аккуратно и тонким кругом, то «щеки» секций не пострадают. Будет удалено уплотнение и прорезан корпус резьбовой вставки.

В этом случае внутри секций останутся куски ниппеля, которые можно надрезать ножовкой по металлу и выбить из корпуса с помощью зубила и молотка. Жалеть вставки не следует, это расходный материал и подлежит замене в любом случае.

Сборка чугунного радиатора отопления

Перед сборкой в первую очередь необходимо на всех секциях очистить резьбу от следов паковального материала и джута. Для этого можно использовать металлическую щетку, керосин и ветошь.

Качество резьбы обязательно проверяется пробным заворачиванием новых ниппелей и заглушек. Порядок сборки приведен на схеме.

Как разобрать старую чугунную батарею

Как разобрать старую чугунную батарею

Перед сборкой каждый стакан обрабатывается Циатимом или графиткой, оборачивается джутовой паклей и вворачивается в тело регистра на один виток резьбы.

Как разобрать старую чугунную батареюКак разобрать старую чугунную батарею

Собирать нужно только на столе

Сверху устанавливают уплотнительное кольцо, следующий регистр батареи и выравнивают по оси. После чего можно заворачивать ключом. Если резьба «не идет», то лучше разобрать и попытаться установить причину. Сборка выполняется с минимальным усилием.

Заключение

Разобрать чугунную батарею, прослужившую несколько десятков лет, сложно и тяжело физически. Всем, кому приходится делать подобные вещи в первый раз, всегда не хватает опыта. Поэтому было бы неплохо хотя бы раз разобрать чугунный корпус вместе с опытным специалистом, после чего проблем со сборкой и разборкой, как правило, не возникает.

Отправить ответ

avatar
  Подписаться
Уведомление о
