Калитка из профнастила своими руками: изготовление и установка

Обязательным элементом забора на загородном участке является калитка. Изготовление данной конструкции производится, конечно же, с соблюдением определенных рекомендаций и правил. Калитка из профнастила, конструкция очень простая, как в сборке, так и монтаже, поэтому проблем с возведением данного сооружения возникнуть не должно, а что — бы снять все вопросы по строительству калитки из данного замечательного материала я и подготовил данную статью.

Подготовка и проектирование

Перед тем как приступать к изготовлению калитки, следует подготовить все необходимые материалы.

Материал	Характеристики	Элемент калитки
Труба	80х80 мм	Опорные столбы
Труба	60х30 мм	Рама
Профнастил	Стеновой	Полотно
Лист	ОСБ 10 см	Кондуктор
Цемент	М400	Фундамент
Песок	Крупный	Фундамент
Щебень		Фундамент
Ручка	Гармонирующей с общим дизайном дома
Замок	Легкий, узкопрофильный
Петли	Навесные



Из инструментов понадобятся:

• болгарка с металлической щеткой;
• сварочный аппарат;
• шуруповерт;
• струбцина.

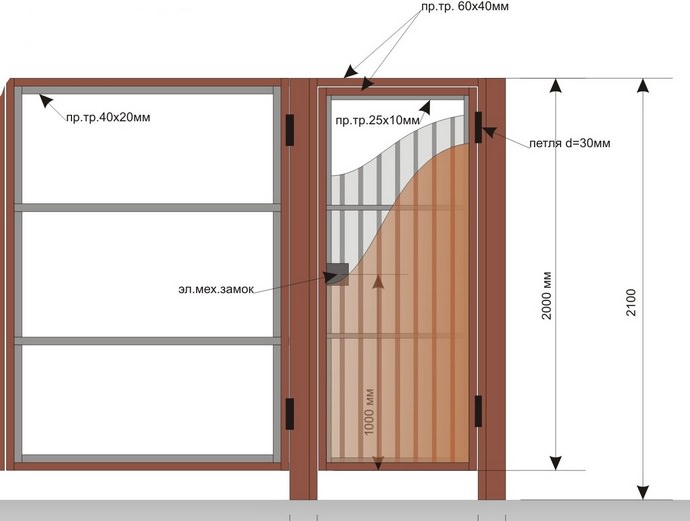

Совет: При составлении чертежей калитки следует учитывать то, что ее высота не должна быть больше 2 м, а ширина – одного метра. Использование слишком габаритного полотна в данном случае нерационально.

Этапы монтажа

Сборка калитки из профнастила производится в пять этапов. Изготовление и установка включают в себя:

• монтаж опорных стоек;
• сварку рамы;
• крепления полотна;
• навешивание створки;
• монтаж фурнитуры.

Установка столбов

Работу по сборке начинают с разметки. Между крайними стойками забора натягивается ориентировочный шнур. Затем на земле делаются отметки под столбы калитки. Далее работа производится так:

• В размеченных местах выкапываются ямы сечением 40х40 см, глубиной около 80 — 120 см.
• Их дно просыпается щебнем.
• По уровню выставляются столбы и заливаются бетоном.

После установки стоек следует сделать небольшой перерыв (примерно на дня четыре, но лучше на неделю). За это время бетон наберет достаточную прочность.

В общем то это не единственный способ установки столбов, остальные способы смотрите на изображении представленном ниже, либо смотрите здесь.

Изготовление рамы и обшивка

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

На следующем этапе подготовленная профильная труба разрезается на куски необходимой длины. Сварка рамы производится на идеально ровном участке.

Важно: Все углы рамы должны быть выровнены самым тщательным образом. Иначе пользоваться калиткой будет неудобно. Чтобы избежать перекосов, сварку следует проводить, закрепив элементы рамы на углах листов ОСП посредством струбцин. Жесткость каркасу придается путем крепления уголка поперек каркаса.

После сварки углов на один из вертикальных элементов рамы крепятся верхние части петель. Приваривать их следует так, чтобы створку в последующем нельзя было снять, подняв кверху.

Готовую раму нужно обработать резиновой краской или акриловой эмалью, предназначенной для использования на улице. Это предотвратит ржавление металла.

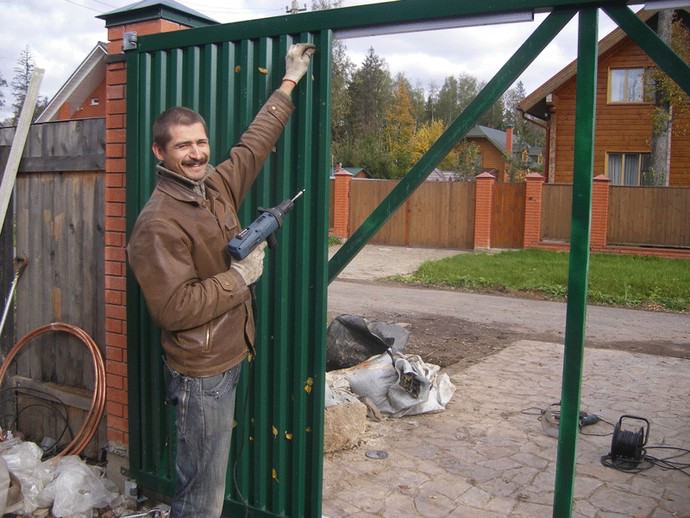

После просыхания краски можно приступать к обшивке створки профлистом. Для раскроя лист прикладывают к раме и делают отметки. На этом же этапе прорезают отверстие под замок. Фиксацию производят на саморезы или болты. Делать нахлест при обшивке рамы, скорее всего, не понадобиться. Но если по каким-либо причинам используются два листа, их следует накладывать на одну – две волны.

Навешивание створки и монтаж фурнитуры

На следующем этапе готовое полотно приставляется к одному из опорных столбов, тщательно выравнивается во всех плоскостях и фиксируется в таком положении проволочным хомутом или струбциной.

Далее производится приваривание нижних половин петель. Вопрос о том, как сделать удобную в использовании калитку из профнастила, сводится, в том числе и к правильному их креплению. Первоначально петли прихватываются лишь слегка. Сплошной шов делается только после того, как конструкция будет опробована на легкость открывания-закрывания.

Замок вставляется в заранее подготовленное отверстие. Он должен входить в него свободно и при этом держаться без люфта. Ручку обычно врезают на расстоянии примерно в один метр от поверхности земли.

Вот таким вот образом и собирается калитка из профнастила для дачного забора своими руками. Как видите, изготовление и установка данной конструкции при наличии соответствующего оборудования и подходящих материалов – процедура предельно простая.

Видео по теме «калитка из профнастила»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

выбор материала, расчет размеров, изготовление и обшивка каркаса, монтаж опор и калитки

Калитка из профнастила – один из наиболее приемлемых и доступных вариантов создания надежной и долговечной конструкции. Самостоятельный монтаж такой калитки не отличается высокой трудоёмкостью или большими затратами средств.

Что следует учесть при выборе профнастила для изготовления калитки в заборе

Чтобы правильно и качественно установить любые садовые конструкции, нужно внимательно отнестись к выбору строительного материала. Устройство калитки или двери с применением профлиста – надежный способ получения привлекательной конструкции с продолжительным эксплуатационным сроком и следующими неоспоримыми достоинствами:

• незначительный вес;
• доступная стоимость большинства типов профиля;
• устойчивость к температурным изменениям;
• быстрота, доступность и легкость самостоятельного монтажа;
• высокие показатели прочности на изгиб.

При выборе нужно учитывать и такой основной недостаток, как слабый уровень звуковой изоляции.

Профлисты, выпускаемые под маркой RN-20 используются при изготовлении заборов и отличаются наличием специального желобка для стока вод. Ширина стандартного листа составляет 110 см. Профлисты марки НС-35 и НС-44 обладают высоким уровнем прочности благодаря наличию дополнительных рёбер жесткости. Такой материал характеризуется более высоким качеством, что отражается на стоимости.

При изготовлении профилированных листов используется высококачественная сталь, которая покрывается тонким полимерным слоем с двух сторон. Защита от ржавчины обусловлена использованием метода оцинковки. Благодаря полимерному покрытию отмечается улучшение защиты от воздействия окружающей среды, а также повышение герметизации и звукоизоляции. Качественный материал имеет низкие показатели сбора статического электричества на всех плоскостях.

Калитка из профнастила: установка своими руками (видео)

Как сделать простую калитку из профнастила своими руками

При выборе формы и типа калитки необходимо, прежде всего, ориентироваться на внешний вид и высоту забор или ворот. Как правило, на основе профилированного настила изготавливаются глухие модели с прямоугольной или квадратной формой. Однако, в некоторых случаях будет уместным изготовление арочной или полукруглой конструкции.

Для изготовления потребуются инструменты и оборудование, представленные:

• сварочным аппаратом для сваривания каркасных деталей и приваривания элементов, как к калитке, так и к опорным столбам;
• болгаркой, необходимой для обрезки труб необходимой длины;
• шлифовальной машинкой, зачищающей все неровности, полученные в результате сварки и необходимой для выравнивания шероховатых поверхностей;
• ножницами по металлу или болгаркой для резки профилированных листов оцинкованных или с полимерным покрытием;
• шуруповертом.

Кроме всего прочего, нужно подготовить рулетку и строительный уровень, а также шнур и маркер или мелок. Если есть необходимость обойтись без сварки, то осуществляется стандартное болтовое соединение деталей или скрепление при помощи уголка.

Как рассчитать ширину и другие размеры калитки

На стадии проектирования и создания основного эскиза необходимо определить критерии и параметры, представленные:

• оптимальным значением ширины калитки. Как правило, специалисты в области возведения ограждений рекомендуют ориентироваться на минимальное значение в 90-100 см. Более узкая калитка будет являться препятствием при необходимости пронести габаритные предметы;
• оптимальной высотой конструкции. Такой показатель должен определяться в зависимости от общей высоты забора. В соответствии с нормами, прописанными в СНиПе, максимальная высота составляет 220 см;
• уровнем заглубления опорных столбов. Такой параметр может варьироваться в зависимости от типа грунта, а также уровня промерзания почвы в регионе. Тем не менее, на достаточно твёрдых грунтах стандартное заглубление составляет 70 см, а на более зыбких и легких почвах это значение должно быть увеличено.

Оптимальная толщина листового материала составляет 5 мм при высоте в пределах 180-220 см. Чем выше волна, тем большей устойчивостью к изгибам обладает лист профнастила.

Монтаж опорных стоек

Это самая трудоемкая работа в процессе сооружения калитки или ограждения. Опорные столбы чаще всего выполняются из профильных труб с сечением 80х80 мм и толщиной стенок не менее 3-4 мм. Глубина ямы под установку зависит от типа грунта:

• на каменистых почвах – 70 см;
• на глинистых почвах – примерно 1,2 м.

На дно ям насыпается и уплотняется слой щебенки, после чего устанавливаются трубы и посредством уровня проверяется вертикальность. После выравнивания производится бетонирование. Навешивание калитки или ворот осуществляется примерно через пять дней, после того, как бетон наберет достаточную прочность. Верхняя часть столбов обязательно закрывается заглушками, что предотвратит попадание влаги и продлит срок службы конструкции.

Опорные столбы из камня или кирпича выглядят более привлекательно. Как правило, кладка выполняется в полтора кирпича, что позволяет получить опоры с размерами 39х39 см на фундаментном основании размерами в 50х50 см. Кирпичная кладка плохо переносит нагрузку на изгиб, и для придания дополнительной прочности перед заливкой бетона устанавливаются трубы, вокруг которых и укладывается камень или кирпичная кладка. Перед возведением кирпичных опор к металлическим трубам обязательно привариваются металлические закладные, которые выводятся за кирпичную или каменную кладку.

Как сварить калитку для профнастила (видео)

Изготовление и обшивка каркаса калитки из профнастила

Изготовить каркасное основание самостоятельно можно из металлопрофиля размерами 60х30мм или 40х40мм. Кроме всего прочего понадобится металлопрофиль для поперечин, стандартный антикоррозийный состав и краска по металлу, а также инструмент для нарезки металла. В соответствии с заранее подготовленной схемой, из металлической трубы нужно нарезать заготовки с краями под углом в 45^о.

Предварительно металл нужно очистить от поверхностной ржавчины при помощи металлической щетки. По высоте собранной рамы обязательно устанавливаются две поперечные вставки жесткости. После замера диагонали рамы и проверки всех углов, между нижней и верхней перемычками монтируются поперечины и струбцины. Струбцины располагаются на незначительном расстоянии от места сваривания. После проверки параллельности сторон осуществляется сварка.

Каркас подвергается обработке специальным антикоррозийным средством, после чего при помощи сплошного шва осуществляется приваривание петлей. Отделочный материал фиксируется только после того, как рама будет окрашена краской по металлу. Профлист крепится на раму посредством саморезов. Стандартное крепление предполагает расположение крепежей с шагом «через волну».

Установка калитки

Для установки калитки могут применяться не только традиционные стандартные металлические петли, но и новомодные современные полимерные завесы. Если в качестве опоры используются столбы из металла, то завесы должны привариваться непосредственно к ним. При установке кирпичных или каменных стоек, петли чаще всего закрепляются посредством приваривания к установленной металлопрофильной трубе, которая закрепляется анкерами или дюбелями на столбе.

Готовая калитка может навешиваться на опоры, после чего проверяется работоспособность замка при его наличии. Для того, чтобы предотвратить открывание установленной конструкции в две стороны, на противоположную опору нужно приварить ограничитель в виде уголка. Притворные планки позволяют также прикрывать зазоры, расположенные между стойками калитки и отделочным полотном.

Особенности изготовления ворот из профлиста с калиткой своими руками

Ворота с калиткой из профилированного настила относятся к категории бюджетных моделей, а их самостоятельное изготовление не занимает слишком много времени и не требует большого расхода материалов. Важно грамотно произвести разметку и правильно подойти к вопросу выбора строительного материала. Для столбов берётся профильная сварная труба 80х80 мм, с толщиной стенки 3,0 мм. Опоры вкапываются ниже уровня глубины промерзания грунта, выставляются строго вертикально и заливаются стандартным бетонным раствором. Монтажные работы по установке ворот с калиткой производятся после того, как бетон наберёт примерно 50% уровня прочности.

Для создания створок и калитки используется профильная труба разного сечения, что определяется силой ветра и размерами воротного пролета. Оптимальным вариантом является сечение в 60х40 мм или 40х20 мм. Перед проведением всего объёма работ, включая нарезку на отрезки и сварку, поверхность металла нужно подготовить, сняв всю ржавчину при помощи болгарки с металлической щеткой. Затем выполняется обработка грунтовкой «Антиржавчина» и окрашивание.

Как выбрать профнастил (видео)

После высыхания краски нужно собрать раму в соответствии со схемой и выполнить облицовку металлопрофильными листами. Крепление листов осуществляется оцинкованными саморезами, которые вкручиваются с расстоянием «через волну».

Профлисты не боятся коррозии и выглядят очень привлекательно, а при отсутствии значительных повреждений антикоррозионного слоя, конструкции из такого материала сможет прослужить не менее полувека. Тем не менее, для создания долговечной и максимально эстетичной калитки и ворот, нужно правильно выбрать строительный и отделочный материал, а также придерживаться всех требований и основ технологии строительства.

Калитка для забора из профнастила своими руками: фото и инструкция

Профлист – во истину универсальный строительный материал. Мы уже рассказали о многих его качествах, касательно применения в сфере создания кровель. Теперь же, считаем нужным осветить еще одну сферу использования металлопрофиля – изготовление калитки из профнастила своими руками.

Оглавление:

1. Минимальный набор инструментов
2. Какими должны быть размеры калитки?
3. Прежде, чем приступать к устройству калитки: важные нюансы
4. Изготовление/монтаж калитки: 3 шага
5. Монтаж замка

Минимальный набор инструментов

• Болгарка. В качестве насадки – круг по металлу.
• Сварочник. Для непрофессионала отличное решение – инверторный аппарат на 160-200 А.
• Чертилка. Чтобы металлоконструкция получилась ладной, геометрически правильной и функциональной, она изначально должна быть хорошо размечена, а затем разрезана на нужные элементы. В такой работе нужно использовать чертилку – линии получатся четкими и понятными, тогда как карандаш ложится неровно, да еще и стирается.
• Шуруповерт. Именно с его помощью материал буде фиксироваться на саморезы.
• Садовый бур. Диаметр – 20-30 см. Такую узкую яму вручную лопатой выкопать крайне затруднительно, а для более широких отверстий потребуется больше песка, щебня, цемента. Одним словом, это невыгодно.
• Лом. Щебень в процессе установки несущих столбиков придется утрамбовывать.
• Бетономешалка. Это по желанию, ведь объемы замешивания раствора относительно небольшие. Можно это сделать за несколько раз в ведре, используя дрель или перфоратор со специальной насадкой – строительным миксером.
• Рулетка.
• Линейка.
• Угольник.

Какими должны быть размеры калитки?

Конечное же, рекомендации относительно габаритов такой части ограждения, как калитка являются относительными. Все зависит от формы, стилистики ворот и забора.

Но, если руководствоваться общепринятыми принципами, то технические параметры будут следующими:

• Ширина – оптимально 1 метр. Если сделать меньше, то неизбежно возникнут проблемы с проносом габаритных вещей. Конечно, можно открыть ворота, но это дополнительные затраты времени. Одним словом, калитка уже 1 метра – это неудобно.
• Высота – произвольная. По логике должна соотносится с высотой забора, он в свою очередь согласно нормативам СНиП, не должен быть выше 220 см.
• Глубина ямы для столбов. Как правило, она равна 1 м.

Совет! Касательно варианта углубления под монтаж столбов существуют следующие правила: если грунт тяжелый, то достаточно 70 см, в пучинистых грунтах нужен, как раз 1 м. Опять же дно ямы должно находиться ниже точки промерзания.

Прежде, чем приступать к устройству калитки: важные нюансы

• На высоте 90 см утраивается ручка и замок. Смещение вниз-вверх для удобства пользования допускается.
• Отступив от нижнего края и верха калиточного полотна по 25 см привариваются навесы.
• Отличный формат столбов под калитку – элементы из профтрубы. Сечение может быть 60 х 60 мм или 80 х 80 мм. На практике встречается производство каркаса калиток из профтрубы сечением 40 х 20 мм, однако конструкция будет более жесткой и устойчивой при использовании материала 40 х 40 мм. К тому же, в этом случае без особых усилий будет врезан узкопрофильный замок.

Важно! Даже, если вы будет изготавливаться калитка для забора из профнастила своими руками очень простой конструкции, предварительно должен быть разработан чертеж. Пусть это будет эскиз «от руки», однако с четко обозначенными размерами и указанием дополнительных конструкционных элементов.

Изготовление/монтаж калитки: 3 шага

Шаг #1 Опорные стойки

• Как было обозначено выше, для устройства опор могут использоваться металлические трубы. Как другие варианты рассматриваются каменные или кирпичные конструкции.
• В процессе устройства, при любом инженерном выборе, стоит внимательно следить за соблюдением строго вертикального положения. В противном случае неизбежен перекос калитки, а значит и функциональность готового изделия.
• Чтобы при эксплуатации калитки стойки не проседали, правильным будет устройство фундамента (глубина от 0,7 м). В яму вертикально устанавливается стойка, затем заливается раствор – мелкий щебень + песок + цемент. Период полного застывания, когда уже можно будет приступить к дальнейшему монтажу – 10 дней.

Совет! Установить опорные стойки абсолютно вертикально, как того требует технология, можно, если между ними вверху приварить металлический прут/тонкую трубу для жесткой фиксации.

Шаг #2 Каркас

• Для каркаса используется труба. Чтобы ее «раскроить» на нужные детали потребуется болгарка и сварочный аппарат.
• Если труба не новая, то перед началом работ с нее удаляется окалина, ржавчина или иные дефекты. Выполняется это с помощью металлической щетки-насадки на болгарку.
• Очищенная труба сначала обезжиривается растворителем, а затем грунтуется антикоррозийным составом.
• На трубе отмечаются размеры заготовок.
• По меткам выполняется нарезка, причем срез должен выполняться под углом 45 градусов. Эта фаска позволит выполнить более качественный сварной шов. Он, после декоративного оформления готового изделия, будет практически незаметным.
• Итак, после разметки и нарезки у нас получилось две продольных детали по 1,75 м и две поперечных – по 1,0 метру. Сначала они точечно свариваются прихватками с шагом 20-30 м. При этом необходимо контролировать, чтоб все элементы, в том числе и центральная поперечная труба, был относительно друг друга строго перпендикулярны.
• При желании прочность каркаса можно усилить за счет прокладки диагональных деталей. Как вариант увеличение прочностных параметров можно достичь за счет выполнения внутри основной рамы дополнительного каркаса из той же самой трубы. Чтобы в процессе изготовления жесткой основы калитки от перегрева при сварке не было искажения каркаса, прихватки нужно выполнять в шахматном порядке.
• Когда каркас готов, производится установка дополнительных деталей – ручки, пластин для монтажа замка (по необходимости), навесов.

Важно! Габаритная тяжеловесная конструкция калитки – это не только высокая прочность, но и быстрый износ замка и петель. Если предполагается, что объект в высоту будет больше 2 метров, то в верхней части каркаса рекомендуется устройство вставки с перекладиной. Такая конфигурация позволит снизить нагрузку на опоры.

Шаг #3 Калитка

Ну, а теперь непосредственный ответ о том, как сделать калитку из профнастила своими руками.

• По завершении сборки, тщательно зачищаются все сварочные швы, затем места соединений вскрываются антикоррозийным составом. Каркас окрашивается.
• С помощью саморезов или заклепок, заранее подготовленный по размерам лист профнастила крепится к каркасу.
• Шаг расположения крепежных элементов – на усмотрение домостроителя. Это может быть в каждую волну, а можно через одну. А вот к поперечной перемычке обязательно прикрепляется в каждую волну.
• Непосредственная установка калитки выполняется или благодаря обычным железным петлям, или модным в последнее время полимерным завесам.
• Если стойки-опоры – это железные столбы, то завесы способом сварки крепятся просто к ним. Если же в будущей конструкции планируется устройство стоек из натурального камня или того же кирпича, то к ним предварительно закрепляется труба, которая в свою очередь крепится дюбелями или анкерами.
• Готовая калитка навешивается на свое место и проверяется ее функциональность, а также работа замка.
• С «изнаночной» стороны из уголка приваривается ограничитель. Это не определит направление открывания калитки.
• Посредством поворотных планок прикрываются зазоры межу стойками и полотном.
• Все рабочие элементы, кроме полотна еще раз обезжириваются и покрываются антикоррозийной грунтовкой.

Внимание! Еще на этапе планировки нужно учесть тот факт, что от полотна калитки до наземного покрытия двора должно быть расстояние не меньше 1 метра. Этот рабочий зазор позволит нормально пользоваться калиткой даже при снежных заносах и наледи в зимний период.

Монтаж замка

По большому счету в калитку вставляется любой замок, предназначенный для наружных дверей. Главное, чтобы его внутренняя начинка не боялась коррозии. Злоупотреблять массивностью не стоит – это же не секционные гаражные ворота. По мнению профессионалов, отличным решением будет использование специальных узкопрофильных замком, монтаж которых не вызывает затруднений практически ни у кого.

Алгоритм установки замка следующий

• Разметка прорези соразмерной величине корпуса замка, отверстия для сердечника, ручки, саморезов.
• Отверстия круглой формы сначала высверливаются, а затем доводятся шарошкой.
• Прорезь под корпус выполняется так: 2 вертикальных прореза + 1 диагональный. Стальные треугольники отгибаются и отрезаются. Для доводки краев используется напильник.
• Для быстрой и точной разметки расположения ответной части замка, ригель намазывается зубной пастой. Выполняется закрывание открывание. На столбе останется отпечаток, который и укажет место расположение паза.
• Установка накладок выполняется после обшивки каркаса профлистом.

В принципе, это все, что нужно знать для самостоятельного устройства калитки из профнастила. В завершение, традиционное тематическое видео.

Характеристики профлиста и Изготовление  своими руками ворот с отделкой с внешней стороны +Видео

Ограждение территории приусадебного хозяйства или дачного участка является основным звеном в системе защиты объекта от несанкционированного проникновения нежелательных элементов.

Ограждение состоит из комплекса частей объединённых в единое целое: Фундамент. Опорные столбы с поперечными прожилинами. Забор. Ворота. Калитка.

Дополнительными элементами обеспечения охраны устраиваются на ограждении, освещение и система видеонаблюдения.

Общие сведения

Ограждение изготавливается из различных материалов

• Деревянные доски,
• кирпич,
• стальная сетка,
• оцинкованный и крашеный профнастил, самый удобный и популярный в этом сегменте материал.

Применение профнастила при изготовлении ворот и калитки придаёт им прочность, надёжность и красоту.

Характеристики профлиста

Прочность листового материала

Изготавливается материал из низколегированной стали. Первой и самой важной характеристикой для профнастила служит толщина металла. Для элементов ограды берут за основу 0,45 и 0,50 мм. Это самый лучший вариант. Изделия выдержат ветровую и снеговую нагрузку. По цене не дорогой материал.

Следующая характеристика жёсткость профиля. Она зависит от назначения материала и высоты волны. Профнастил по наименованию относится к элементам для стен, это литера «С», и несущий с буквой «Н». Эти показатели отвечают за наличие на волнах профиля дополнительных углублений обеспечивающих увеличение прочности материала при постоянной толщине металла.

Для понимания! Чем выше и чаще волна, тем прочнее лист. Но при нанесении дополнительного ребра жёсткости, параметры материала меняются в лучшую сторону.

Для ограждения и отделки ворот и калитки подходит профнастил с маркировками С-10, С-15, С-20 и С-21.

Защитные слои профнастила

Для предохранения металла от пагубного воздействия внешней среды, на него наносят несколько слоёв защиты:

• Обработка сплавами на основе цинка. Способствует защите металла от коррозии. Наносится на профильный лист на двух сторонах. Существует два способа нанесения покрытия;

1. Холодный способ заключается в процессе напыления цинкового состава на поверхность листа под действием электрических полей. Способ не дорогой, на поверхности удерживается слабо. Под действием погодных условий через короткое время тускнеет и осыпается. Покрытие такого рода применяют для дальнейшего окрашивания материала.
2. Горячий способ заключается в процессе прохождения металла через расплавленный цинк, находящийся в специальной ванне. Покрытие прочное, не разрушается от действия внешней среды. Профнастил с таким покрытием можно применять для монтажа ограждения без дальнейшей обработки. Единственным минусом является его блёклый внешний вид.

• Слои полимерного покрытия являются завершающим слоем защиты материала, и они же отвечают за внешний вид:

1. Полиэстер полимер, наносится тонким слоем. Имеет широкую цветовую гамму. Со временем окрас выгорает. Осуществляет защиту металла от химического и механического воздействия.
2. Пурал покрытие из полиуретана. Прочный на удар, срок службы более 50 лет. Выдерживает перепады температур. Многоцветный материал.
3. Пластизол, полимерное покрытие защищает основание материала от ультрафиолетового излучения, от перепадов температур, от механического воздействия.
4. ПВДФ, полимер, состоящий из поливинилиденфторида и акрила. Является самым надёжным покрытием для профнастила. Выдерживает низкие температуры заполярного круга и предельную жару пустыни. Материал имеет высокую цену. Имеет широкую цветовую гамму.
5. Профнастил с нанесением на него посредством офсетной печати имитацию вида натурального камня, кирпича, ли вид дорогой древесины. Воспроизводится покрытие на основе фотографии натуральных предметов и переноса изображения на металл. Срок службы до 70 лет.

Изготовление калитки из профнастила

Элемент калитка является механической частью ограждения. Изготовить её можно на заказ у специалистов. Но в случае отсутствия таковой необходимости по разным причинам, то можно это сделать самостоятельно своими руками.

Для этого необходимо иметь инструмент

• Угловую шлифовальную машину с комплектом отрезных и шлифовальных дисков.
• Средства для замера и контроля точности, рулетка и уровень.
• Сварочный электрический аппарат с электродами для сваривания имеющегося вида металла.

Полный набор материала для устройства калитки

• Уголок стальной с полочкой 50 х 50 х 5 мм. или профтрубу 40 х 40 х 4 мм.
• Врезной замок.
• Доводчик.
• Петли шарнирные д/у 25 мм. 2 штуки.
• Ручка дверная со шпилькой резьбовой для сквозного монтажа.
• Профнастил.
• Туба водогазопроводная с наружным диаметром 160 мм со стенкой 3.5 мм. или профтруба 100 х 100 х 5 мм. Для опоры.

Последовательность работ

1. Опора бетонируется в общий фундамент забора. Этот этап производится во время установки всех опор ограждения. Устраивается она строго вертикально на глубину 1500 мм. и высотой над землёй 2500 мм.
2. Каркас калитки собирается на ровной поверхности. Это может быть участок земли или стальной лист.

Сборка производится из заранее приготовленных деталей по меркам соответствующим проёму калитки в ограждении.

Каркас калитки состоит из двух поперечных уголков,  длинной 1000 мм, и двух продольных уголков по длине 2000 мм. Края уголка обрезаются по лицевой полочке под углом 90⁰. На стыках детали скрепляются прихватками для возможности корректировки размеров.

3. Для монтажа рёбер жёсткости, вымеряется расстояние от углов периметра каркаса калитки к центру противоположной вертикальной детали. Делается отступ для установки площадки под крепление замка. Затем от хлыста отрезается необходимой длины детали, мешающие части полочек удаляются болгаркой. Готовые детали прилаживаются к местам и прихватываются сваркой.
4. Притворная рамка или дверная коробка собирается подобным образом, но внутренний размер по всему периметру должен быть на 15 мм больше чем внешние размеры каркаса калитки. Стыки прихватываются сваркой.

Информация! Можно отказаться от притворной рамы. Её заменит установка верхней и нижней поперечины. Они привариваются непосредственно на опорные столбы и будут фиксировать притвор калитки для правильного закрытия замка. Но в таком случае могут остаться щели между калиткой и столбами. Двор будет открыт обзору.

5. В первую очередь окончательно свариваются детали калитки. Производится постоянный контроль размеров с помощью рулетки, уровня и угольника. По окончании сварочных работ, наплывы металла убираются шлифовальным кругом.
6. Затем сваривается притворная коробка. Швы в обязательном порядке также шлифуют.

Внимание! Нижняя деталь приваривается полочкой наружу. Это необходимо для удобства прохода.

7. Каркас в готовом виде вкладывается внутрь дверной коробки, выставляются ровные зазоры с помощью деревянных колышков. Привариваются навесы.

Внимание! Во время производства сварочных работ по установке навесов необходимо удалить из них стальные шарики. Разряд электротока может приварить его к деталям навеса. Это приведёт к поломке механизма.

Если всё верно сделано, то после проверки работоспособности на открытие калитки на земле, её разукомплектовывают. Металлические части окрашиваются грунтовкой, а затем окрашиваются масляными красителями для защиты их от коррозии.

8. Притворная рама приваривается к опорным столбам строго вертикально. Постоянно ведётся контроль уровнем. Места со слоями краски, повреждённые сваркой, повторно обрабатываются.
9. На каркас полотна калитки крепиться лист профнастила посредством саморезов по металлу или специальным клепальным аппаратом. Под каждый метиз просверливается отверстие. Оно должно быть меньше диаметром.
10. На последнем этапе устанавливается ручка в виде «Кнопа» и врезной замок. Он прикручивается болтами на установочную площадку из металлического листа толщиной 4 мм по размерам корпуса замка.
11. Дверь калитки устанавливается на своё место. Предварительно внутрь навесов вводится густая смазка. Калитка готова к работе.

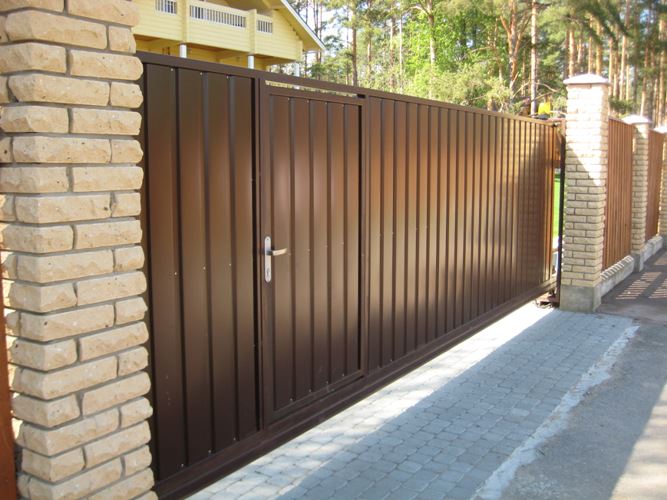

Изготовление ворот с отделкой с внешней стороны профнастилом

Процесс сложно выполнить одному, поэтому необходимо привлечь пару помощников. Детали имеют большой вес, а площадь ворот превышает калитку в несколько раз. Массивность обусловлена работой, которую придётся выполнять данному механизму.

Типы ворот

Различия по типу привода открывания ворот

• С электромеханическим приводом. Они устанавливаются на одну створку и на две. Для сдвижной конструкции применяется специальный механизм приведения и отведения полотна ворот.

Дополнительно! Привода управляются двумя способами, ручным и дистанционным посредством пультовой системы.

• Ручной способ открывания.

Материалы, используемые для изготовления ворот

• Угол стальной с полочкой 75 х 75 х 7 мм. или профильная труба 80 х 40 х5 мм. готовится по размерам проёма ворот.
• Навесы диаметром 50 мм. 6 штук при двустворчатой системе или 3 штуки на одностворчатые ворота.
• Электромеханические системы приводов с набором необходимых метизов и установочных деталей.

Внимание! Системы со сложным управлением и подключение к электропитанию лучше доверить специалисту. Этим можно миновать поломку дорого оборудования.

• Профнастил нарезается по размерам.
• Механический затвор для ворот.

Процесс изготовления

Основные этапы сборки конструкции ворот схожи с изготовлением калитки.

Дополнительное условие состоит в том, что во всех угловых стыках для надёжного крепления ввариваются косынки. Это детали из стального листа толщиной 10 мм. Вырезаются они на подобии треугольника с равносторонним основанием.

Отсутствует притворный каркас. Нет необходимости утяжелять конструкцию. Монтаж навесов производится в подвешенном состоянии по выверенным размерам. Привариваются они сразу без последующего снятия. Ошибок лучше не допускать.

Наличие щелей в притворах закрывается с помощью установки брезентовых полос в проблемных местах. А у системы сдвижных ворот полностью отсутствует такая проблема.

Вместо замка устанавливается мощный механический затвор. Конструкция выбирается в зависимости от материала исполнения самих ворот.

Беря во внимание большой вес конструкции, установка по месту производится с помощью крановой техники.

В особых случаях нижний наружный угол створки ворот дополняется опорным колесом. Это снимает весовое напряжение со всей площади створки ворот.



советы по выбору материала и монтажу своими руками- Обзор +Видео

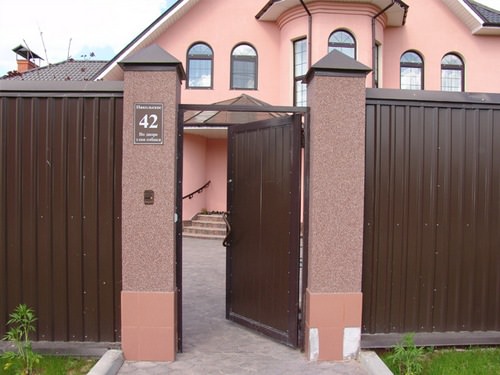

Конструкция любого ограждения предусматривает наличие ворот для въезда автомобиля или калитки для пешеходов. Современный рынок стройматериалов богат на разнообразные предложения.

Материалы есть на любой вкус и кошелек. Изготовить ограду можно самостоятельно, а можно и купить в готовом виде. Калитки из профнастила с забором из такого же материала смотрятся отлично, имеют массу достоинств, и легки в монтаже.

Прежде чем приобрести материал, необходимо изучить особенности каждой марки профилированного листа, ведь каждая имеет свои отличия. Профнастил делится на виды в зависимости от цвета, покрытия и назначения.

Классы профлиста

• H – несущий профилированный лист, обладающий высокой прочностью, и в основном используется для установки перекрытий. Материал намного толще по сравнению с другими марками, волна более высокая, есть добавочные борозды, которые усиливают жесткость листа.
• HC – несуще-стеновой профилированный лист, один из самых универсальных, поскольку применяется для монтажа перекрытий, в качестве разнообразных покрытий, облицовки стен и установки заборов.
• C – стеновой профнастил, изготавливается в виде тонких листов с невысокими гофрами, небольших размеров. Несмотря не это широко используется для отделки стен, установки оград, и материала для крыши.

Как работать с профлистом?

Гарантия 20 лет

Современный профилированный лист – это легкий и дешевый материал, с которым очень легко работать. Производители дают гарантию долговечности, которая составляет примерно 20 лет. Многообразная цветовая гамма, не ограничивает фантазию покупателей, ведь выбрать можно любой материал, подходящий по цвету и дизайну. Профнастил имеет некоторые отличия от листа, основное из них – защита от коррозии, снижение уровня шума с улицы, большая прочность и надежность.

Для работы с данным материалом, нет необходимости приобретать какой-либо специальный инструмент или оборудование. Работать с ним одно удовольствие, и справиться можно самостоятельно. Главное определиться с дизайном калитки из профнастила и размерами.

Плюсы профнастила для изготовления калиток:

• Легкость в работе и установке.
• Простота эксплуатации и ухода.
• С материалом можно работать в любую пору года.
• Материал имеет малый вес, что в свою очередь предупреждает сильный натиск на опору.
• Высокие технические характеристики.
• Нет нужды в окрашивании.
• Не теряет цвет под палящими солнечными лучами.
• Не поддается негативному воздействию стойкость минусовых температур, атмосферных осадков.
• Многообразие цветовой гаммы и формы.
• Дешевизна.

Минусы

Нельзя не упомянуть о минусах профнастила, но они не так важны, если правильно использовать материал. Например, листы могут повредиться под воздействием внешней механической силы, в результате чего начнут происходить коррозийные процессы. При сильном ветре, нет изоляции.

Подготовка материала

Профнастил настолько универсальный и внешне привлекательный материал, что его можно комбинировать со многими другими. Например, с кирпичом, камнем, древесиной, сеткой. Выбор может ограничиваться лишь фантазией владельца участка.

Окантовка

Прежде чем осуществлять монтаж калитки из профлиста, необходимо сделать его окантовку. Для установки ограждений, применяются не все планочки, зачастую в ход идут разные типы углового профиля. Для того, чтобы изготовить калитку их профнастила ищите саморезы, у которых головки цветные. Так вы сможете подобрать их под оттенок материала.

Ковка

Калитку можно украсить декором из кованых элементов. Нет необходимости заказывать ковку во весь размер конструкции, достаточно использовать точечные детали. Отлично смотрится калитка из профнастила с элементами ковки в виде арки. Профнастил гармонично смотрится в паре с опорами из кирпича, не смотря на то, что последний материал выглядит довольно массивно.

Инструментарий

Для того, чтобы соорудить ворота из профнастила с калиткой своими руками, вам не потребуется много инструмента для работы. В первую очередь запаситесь строительными угольниками с углом 90°. Для каркаса из металла понадобится электросварочный инструмент. Уровень используют для выравнивания опор. Чтобы установить столбы, придётся рыть ямы, а для этой цели пригодится лопата или бур садовый. Шуруповерт применяют для сверления дырок для саморезов. Кроме того, подберите сверла диаметром 3,8 – 4 мм, а также насадку для болта 10. Также, возьмите ножовку или машинку для шлифовки, рулетку, и карандаш или маркер для нанесения разметки.

Материалы

Для сооружения калитки из профнастила своими руками нужны элементы крепежа, такие как:

• Профилированный настил C-8.
• Профиль из стали в виде труб сечением 800 × 600 мм для опор.
• Профиль из стали в виде труб сечением 20×20 мм для изготовления каркаса.
• саморезы с цветными головками.
• Лак черного цвета либо лакокрасочные материалы.
• Электроды для создания тока переменного или постоянного.
• Петли, засовы, замки и прочая фурнитура.

Простейший способ установки опор для калитки

Выбираем металлические конструкции. Чтобы их установить, применяют 4 метода. Главное в этом деле, помнить о том, что металл очень быстро покрывается ржавчиной, если его предварительно не обработать.

Чтобы определиться с шириной калитки из профнастила, вам необходимо понять, как вам будет удобно. Стандартная ширина составляет 1 м – 1 м 20 см. следовательно, вы можете ил сузить калитку или расширить. При использовании профилированного листа с маркировкой C-8, его обычная ширина составляет 1 м 25 см, а так называемая рабочая – 1 м 15 см. Поэтому, чтобы нарезать панель, ставьте опоры на расстоянии 1 м 26 см.

Для точной ориентации, натяните жгут по линии ограды, при помощи лопаты выройте углубления с промежутком от центра до центра ямки 1,2 – 1,3 м. Глубина определяется с учетом типа почвы. Если грунты пучинистые, то нужно опуститься уровень ниже точки промерзания, иначе столбы наклонятся, когда снега будут таять. Для непучинистых слоев грунта, хватит глубины 40 – 50 см.

Первым делом нужно поставить опору, на которую будут цепляться ворота, в таком случае, для калитки она будет притворной. Для выравнивания применяйте уровень. Углубление нужно злить бетоном после установки столба. Устанавливая второй столб, придерживайтесь отмеченного расстояния между ними. Чтобы не сдвинуть опору при заливании бетона, приварите временно между столбами арматуру.

Навесы

Примечание.

Калитку следует навешивать только после того, как бетон полностью схватится. Для этого потребуется выждать период не менее 28 дней.

1. Калитку из профнастила очень просто повесить на каркас из дерева. Это легко и дешево. Для этого вам понадобится брусок размером 40 × 40 мм или 30 × 40 мм, поперечное сечение может быть разным, строгих правил нет. Каркас из профиля в виде трубы размером 20 х 20 мм, также легко монтировать. Основа получается легкой, почти незаметной и отличается особой прочностью. Для того, чтобы ее соорудить, вам понадобится аппарат для сварки.
2. Расположите трубы на ровной поверхности, обрежьте необходимо длины и скрепите при помощи специального инструмента. Это необходимо сделать для того, чтобы каркас получился ровным, и вам не пришлось переделывать работу. Следующим этапом вашей работы будет крепление навесов к каркасу. Также, можно прикрепить методом сварки замки или засовы и прикрутить ручку.
3. Теперь настал черед монтажа профнастила. Первым делом определите размеры калитки из профнастила и листов, они должны совпадать. Сделайте разметку по размерам рамы, и отрежьте то, что ненужно. Проведите фиксацию материала по углам. Саморезы необходимо вкручивать на равном промежутке, с шагом 25 -30 см. При наличии внутреннего замка, на профнастиле нужно сделать разметку, а затем крепить к каркасу. Повесьте калитку на столбы опоры проверьте, исправно ли работает замок или засовы. Верхнюю и нижнюю часть калитки при желании можно отделать окантовкой из уголков, прикрепив его с помощью саморезов.
