Генератор своими руками сделать – Как сделать правильно электрогенератор своими руками, разбираем различные схемы

Простой бензиновый генератор из доступных деталей своими руками

Вашему вниманию будет предложено две конструкции простейшего самодельного бензинового генератора, сделанного на базе двигателя от триммера и автомобильного генератора. Мощность такой установки может варьироваться от 1 до 2 кВт. Все зависит от мощности двигателя и мощности автомобильного генератора. Выходное напряжение 12 В, но никто не запрещает подключить инвертор и повысить напряжение до 220 В.
В обще, такая самоделка доступна каждому, так как ведь движок от триммера вполне может валяться у вас в мастерской, а автомобильный генератор найти вообще не проблема.

Понадобится


  • Бензиновый двигатель от триммера. Желательно использовать конечно 4-х тактный, но и 2-х тактный вполне сгодится.
  • Исправный автомобильный генератор. В нем уже встроена система управления стабилизацией выходного напряжения.
  • Аккумулятор 12 В. Не обязательно большой и мощный, он будет применен только для запуска. Без него генератор не будет вырабатывать электрический ток, так как на коллектор необходимо подать начальное напряжения для первичного возбуждения.

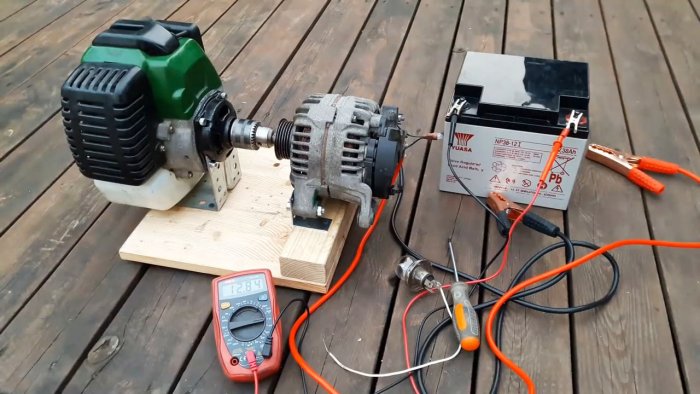

Вариант 1: бензиновый генератор с прямой передачей


Простой бензиновый генератор из доступных деталей своими руками
Конструкция его проста и не замысловата, как видите. Единственным сложным этапом будет подготовка вала вод сверлильный патрон.
По порядку: вал обрезается, точится на токарном станке, нарезается резьба под патрон.
Далее навинчивается патрон, в который зажимается вал электрогенератора.
Далее все закрепляется на деревянной подставке. Сложность еще состоит в том, чтобы хорошо закрепить все агрегаты, чтобы их оси были в одной плоскости, чтобы при вращении биение было минимальным.
Простой бензиновый генератор из доступных деталей своими руками

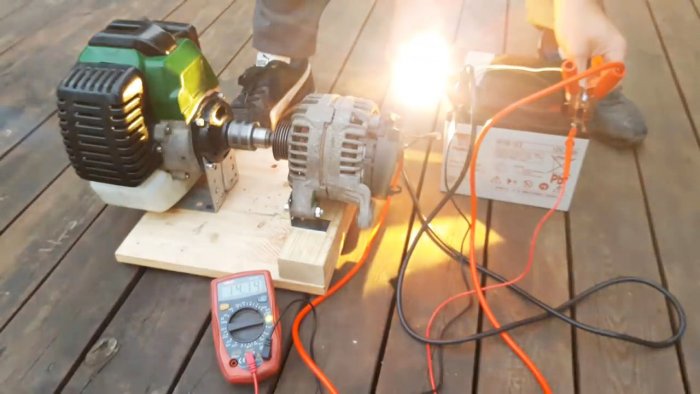

Запускаем бензиновый движок, подключаем генератор к аккумулятору. Вольтметром с лампочкой проверяем его работу.

Смотрите видео работы

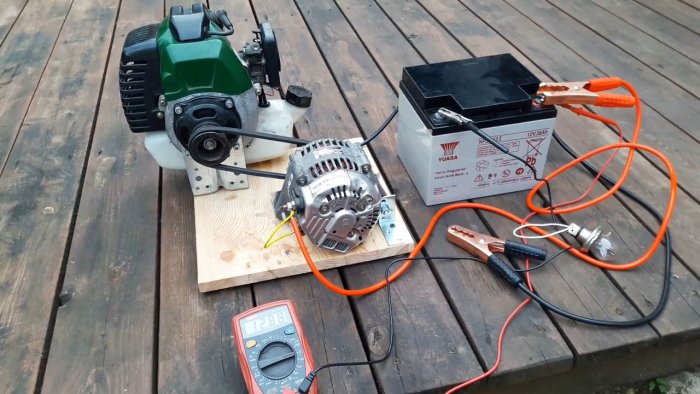

Вариант 2: бензиновый генератор с ременной передачей


Простой бензиновый генератор из доступных деталей своими руками
Очень похож на первый, только для передачи вращения используется ремень. На вал триммера закрепляется шкив, и все соединяется ремнем.
Закрепляем все на деревянном основании.
Простой бензиновый генератор из доступных деталей своими руками

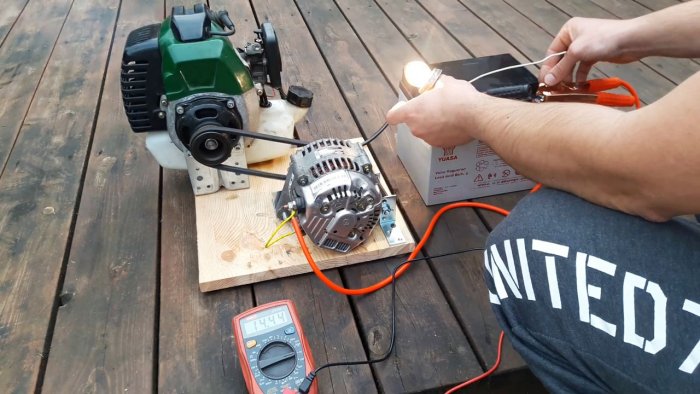

Запускаем триммер и так же проверяем работу.

Смотрите видео работы генератора



Применение


В зимнее время такой генератор будет просто находкой для тех у кого слабый аккумулятор в автомобиле. Такую установку можно запросто возить с собой в багажнике, она не займет много места.
А в обше, применение генератору можно найти самое различное. Как уже говорилось ранее: можно подключить мощный инвертор и питать любую нагрузку 220 В, вплоть до электроинструмента.

видео + инструкция » SanDizain.ru

электрогенератор своими рукамиВ загородных домах и на дачных участках зачастую отсутствует стационарное электричество, поэтому немалой популярностью пользуются электрогенераторы. Поскольку электрогенератор – далеко недешевое удовольствие, многие умельцы пытаются своими руками смастерить это устройство. Но для того чтобы оно полноценно справлялось с возложенной на него задачей – обеспечением дома электроэнергией, необходимо четко понимать схему устройства прибора. Вашему вниманию инструкция по созданию электрогенератора своими руками в домашних условиях (прилагается видео инструкция).

Электрогенератор: сферы применения, принцип действия

Сегодня речь пойдет об асинхронном электрогенераторе, поскольку он обладает рядом достоинств, отличающих его от классического синхронного. Самым главным из них является низкий клирфактор. Дело в том, что синхронные генераторы отличаются довольно высоким клирфактором, который характеризуется большим количеством высоких гармоник в выходном напряжении. Это, в свою очередь, приводит к ненужному нагреву устройства и неравномерному вращению мотора.

Асинхронный электрогенератор, сделанный своими руками, вполне подходит для использования в дачном хозяйстве, но, если говорить о промышленном применении подобных устройств, то их используют для добычи энергии на ветровых станциях, в качестве сварочных агрегатов или автономного средства поддержки электричества в доме наряду со стационарной ТЭС.

электрогенератор своими руками

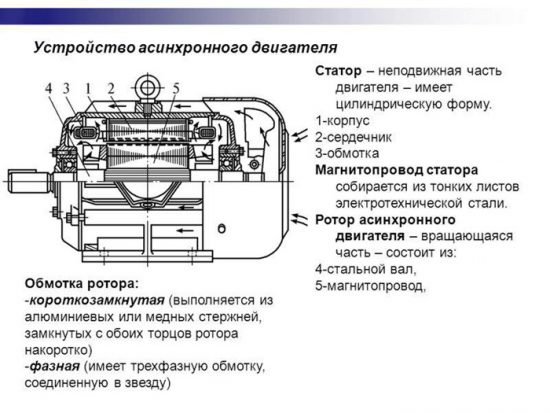

Устройство двигателя

Принцип действия устройства достаточно прост, если не рассматривать каждый происходящий внутри него процесс отдельно. Работа генератора происходит за счет явления магнитной индукции. Проводник проходит через электрополе (созданное искусственно) и создает при этом импульс, преобразующийся в постоянный ток.

Внутри генератора расположен мотор, который вырабатывает электричество по следующей схеме: в камерах сжигания двигателя сжигается топливо, при этом выделяется газ, приводящий в движение коленчатый вал. Тот, в свою очередь, передает импульс ведомому валу, на выходе дающему определенное количество энергии.

Процесс сборки генератора своими руками

Собрать асинхронный электрогенератор, в принципе, не составляет труда, если подойти к процессу со всей ответственностью. Для начала необходимо собрать все конструктивные элементы, которые понадобятся для сборки устройства:

  • Двигатель. Этот генераторный элемент можно изготовить самостоятельно, но процесс настолько длителен и кропотлив, что легче использовать бывший в употреблении мотор из какого-нибудь старого бытового прибора (оптимально подойдет стиральная машина или дренажный насос).
  • Статор. Лучше купить полностью собранный статор (уже с обмоткой).
  • Электропровода, в дополнении к которым также понадобится изолента.
  • Трансформатор. Необязательный элемент, который необходим лишь в том случае, когда энергия на выходе имеет разную мощность.
электрогенератор своими руками

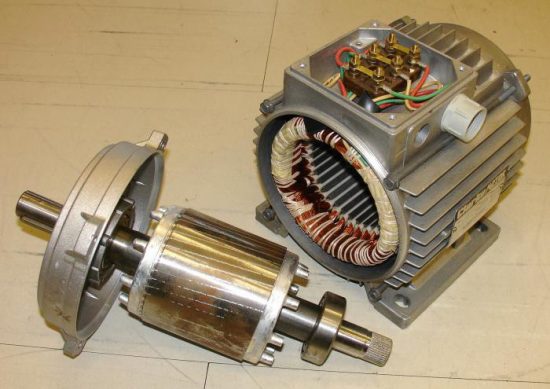

Бывший в употреблении мотор

Перед тем как осуществлять сборку, вычисляем мощность будущего генератора. Для этого необходимо лишь подключить двигатель к сети и тахометром определить скорость его вращения. К полученной величине прибавляем 10% (компенсаторная величина, которая предотвратит перегрев устройства).

Совет. Так как генератор непосредственно связан с производством электричества, необходимо обязательно заземлить его. Отсутствие такового может привести не только к быстрому износу устройства, но и к его превращению в устройство опасное для жизни.

Вычислив мощность, подбираем подходящие конденсаторы и подключаем их в определенной последовательности по одной из схем, которые можно найти в свободном доступе в интернете.

Создавая электрогенератор в домашних условиях, будьте готовы к тому, что он (в большинстве случаев) не сможет конкурировать с заводскими моделями по производительности. Пытаться воплощать идею в жизнь стоит лишь в тех случаях, когда:

  • имеются соответствующие навыки и знания в области электроники и механики;
  • уже были успешные попытки создания подобных устройств;
  • на руках имеется все необходимое оборудование и приборы для точных вычислений;
  • есть опыт в чтении электросхем, а также умение осуществлять расчеты при конструировании электроприборов.

Достоинства и недостатки самодельных генераторов, советы по эксплуатации

Самодельные генераторы, безусловно, обладают определенными достоинствами, среди которых можно отметить экономию средств и возможность создания устройства, полностью отвечающего предъявляемым требованиям.

электрогенератор своими руками

Самодельный генератор не будет таким мощным как покупной

Но есть у подобных устройств и свои недостатки:

  • большая вероятность частых поломок ввиду отсутствия герметичных креплений между конструктивными элементами устройства;
  • возможная неточность в вычислениях мощности прибора, что приведет в процессе эксплуатации устройства к его невысокой продуктивности;
  • для создания эффективного и надежного устройства нужны определенные знания и навыки.

Совет. Для повышения защиты устройства от воздействия внешних факторов (что, в свою очередь, позволит сохранить его продуктивность на протяжении длительного периода) желательно соорудить для него специальный защитный кожух.

И напоследок несколько полезных советов относительно грамотной эксплуатации асинхронного генератора. Во-первых, лучше оборудовать генераторное устройство кнопкой «вкл./выкл.» (по возможности). Во-вторых, периодически следует контролировать температуру прибора для предотвращения его перегрева. В-третьих, поскольку создаваемое устройство не имеет автоматических элементов, во время его эксплуатации необходимо будет периодически использовать тахометр, вольтметр и амперметр.

Как вы могли убедиться, в принципе, создать генератор в домашних условиях не так уж и сложно, особенно, если в наличии есть его основные конструктивные элементы. Вопрос в целесообразности таких устройств. С финансовой точки зрения это может быть выгодно лишь в одном случае: если у вас есть под рукой бывший в употреблении рабочий двигатель. В любом случае попробовать стоит. Удачи!

Генератор своими руками: видео

Самодельный генератор

Содержание:
  1. Принцип действия электрогенератора
  2. Преимущества асинхронных генераторов
  3. Подготовка материалов и сборка генератора
  4. Плюсы и минусы самодельного генератора
  5. Видео

Уют и комфорт в современном жилье во многом зависит от стабильного обеспечения электрической энергией. Бесперебойное электроснабжение достигается различными способами, среди которых считается достаточно эффективным самодельный генератор асинхронного типа, изготавливаемый в домашних условиях. Качественно изготовленное устройство позволяет решить множество бытовых проблем, начиная от выработки переменного тока и заканчивая обеспечением питания инверторных сварочных аппаратов.


Принцип действия электрогенератора

Генераторы асинхронного типа являются устройствами переменного тока, способными вырабатывать электрическую энергию. Принцип действия этих аппаратов аналогичен работе асинхронных двигателей, поэтому они имеют другое название – индукционные электрогенераторы. По сравнению с синхронными генераторами в этих агрегатах намного быстрее поворачивается ротор, соответственно, скорость вращения становится более высокой. В качестве генератора можно использовать обыкновенный асинхронный двигатель переменного тока, которому не требуются какие-либо преобразования схемы или дополнительные настройки.

Включение однофазного асинхронного генератора осуществляется под действием входящего напряжения, для чего требуется подключение устройства к источнику питания. В некоторых моделях используются конденсаторы, подключаемые последовательно, обеспечивающие им самостоятельную работу за счет самовозбуждения.

В большинстве случаев генераторам требуется какое-то внешнее движущее устройство, вырабатывающее механическую энергию, которая, затем, преобразуется в электрический ток. Чаще всего используются бензиновые или дизельные двигатели, а также ветровые и гидроустановки. Независимо от источника движущей силы, все электрогенераторы состоят из двух основных элементов – статора и ротора. Статор находится в неподвижном положении, обеспечивая движение ротора. Его металлические блоки позволяют регулировать уровень электромагнитного поля. Это поле создается ротором за счет действия магнитов, находящихся на равноудаленном расстоянии от сердечника.

Однако, как уже отмечалось, стоимость даже самых маломощных устройств остается высокой и недоступной для многих потребителей. Поэтому единственным выходом остается собрать генератор тока своими руками, и заранее заложить в него все необходимые параметры. Но, это вовсе не простая задача, особенно для тех, кто слабо разбирается в схемах и не имеет навыков работы с инструментами. Домашний мастер должен обладать специфическим опытом по изготовлению таких устройств. Кроме того, необходимо подобрать все необходимые элементы, детали и запасные части с нужными параметрами и техническими характеристиками. Самодельные устройства успешно используются в быту, несмотря на то, что по многим показателям они значительно уступают заводским изделиям.


Преимущества асинхронных генераторов

В соответствии с вращением ротора все генераторы разделяются на устройства синхронного и асинхронного типа. Синхронные модели обладают более сложной конструкцией, повышенной чувствительностью к перепадам сетевого напряжения, из-за чего снижается их эффективность. У асинхронных агрегатов подобные недостатки отсутствуют. Они отличаются упрощенным принципом работы и прекрасными техническими характеристиками.

Синхронный генератор имеет ротор с магнитными катушками, существенно усложняющими процесс движения. У асинхронного устройства эта деталь напоминает обыкновенный маховик. Особенности конструкции оказывают влияние на коэффициент полезного действия. В синхронных генераторах потери КПД составляют до 11%, а в асинхронных – всего 5%. Поэтому наиболее эффективным будет самодельный генератор из асинхронного двигателя, обладающий и другими преимуществами:

  • Простая конструкция корпуса обеспечивает защиту двигателя от попадания внутрь влаги. Таким образом, снижается потребность с слишком частом техническом обслуживании.
  • Более высокая устойчивость к перепадам напряжения, наличие на выходе выпрямителя, защищающего от поломок подключенные приборы и оборудование.
  • Асинхронные генераторы обеспечивают эффективное питание для сварочных аппаратов, ламп накаливания, компьютерной техники, чувствительной к перепадам напряжения.

Благодаря этим преимуществам и высокому сроку эксплуатации, асинхронные генераторы, даже собранные в домашних условиях, бесперебойно и эффективно обеспечивают электроэнергией бытовые приборы, оборудование, освещение и другие важные участки.


Подготовка материалов и сборка генератора своими руками

Перед началом сборки генератора нужно подготовить все необходимые материалы и детали. В первую очередь понадобится электродвигатель, который может быть изготовлен своими силами. Однако это очень трудоемкий процесс, поэтому в целях экономии времени, нужный агрегат рекомендуется снять со старого нерабочего оборудования. Лучше всего подходят двигатели от стиральных машинок и водяных насосов. Статор должен быть в сборе, с готовой обмоткой. Для выравнивания выходного тока может понадобиться выпрямитель или трансформатор. Также, нужно подготовить электрический провод, а также изоленту.

Перед тем как сделать из электродвигателя генератор, необходимо рассчитать мощность будущего устройства. С этой целью двигатель включается в сеть для определения скорости вращения с помощью тахометра. К полученному результату прибавляется 10%. Эта прибавка является компенсаторной величиной, предупреждающей излишний нагрев двигателя во время работы. Конденсаторы выбираются в соответствии с запланированной мощностью генератора с помощью специальной таблицы.

В связи с выработкой агрегатом электрического тока, необходимо обязательно выполнить его заземление. Из-за отсутствия заземления и некачественной изоляции, генератор не только быстро выйдет из строя, но и станет опасным для жизни людей. Сама сборка не представляет особой сложности. К готовому двигателю по очереди подключаются конденсаторы, в соответствии со схемой. В результате получается генератор переменного тока 220В своими руками малой мощности, достаточный для снабжения электричеством болгарки, электродрели, циркулярной пилы и другого аналогичного оборудования.

В процессе эксплуатации готового устройства необходимо учитывать следующие особенности:

  • Требуется постоянно контролировать температуру двигателя во избежание перегрева.
  • В процессе эксплуатации наблюдается снижение КПД генератора в зависимости от продолжительности его работы. Поэтому периодически агрегату необходимы перерывы, чтобы его температура снизилась до 40-45 градусов.
  • При отсутствии автоматического контроля, эту процедуру нужно периодически выполнять самостоятельно с использованием, амперметра, вольтметра и других измерительных приборов.

Большое значение имеет правильный выбор оборудования, расчет его основных показателей и технических характеристик. Желательно наличие чертежей и схем, существенно облегчающих сборку генераторного устройства.


Плюсы и минусы самодельного генератора

Самостоятельная сборка электрогенератора позволяет сэкономить значительные денежные средства. Кроме того, генератор, собранный собственноручно, будет иметь запланированные параметры и отвечать всем техническим требованиям.

Однако, у таких устройств имеется ряд серьезных недостатков:

  • Возможные частые поломки агрегата из-за невозможности герметично соединить все основные части.
  • Неисправность генератора, значительное снижение его продуктивности в результате неправильного подключения и неточных расчетов мощности.
  • В работе с самодельными устройствами требуются определенные навыки и соблюдение осторожности.

Тем не менее, самодельный генератор на 220В вполне подходит как альтернативный вариант бесперебойного электроснабжения. Даже маломощные устройства способны обеспечить работу основных приборов и оборудования, поддерживая должный уровень комфорта в частном доме или в квартире.
