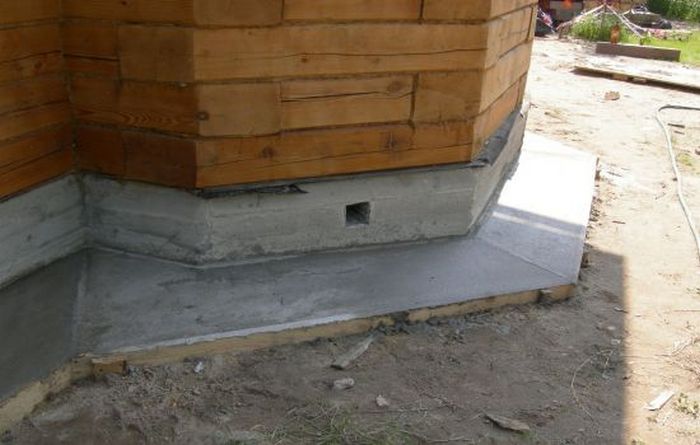

Мелкозаглубленный ленточный фундамент своими руками

Фундаментные работы не считаются самыми сложными строительными работами, но по ответственности это одни из наиболее ответственных конструкций строения. Большинство ошибок во время сооружения фундамента приводят к очень тяжелым последствиям, исправить их очень трудно и дорого, а в некоторых случаях невозможно. Все расчеты фундамента должны выполняться согласно положениям СНиП 2.02.01–83.

Мелкозаглубленный ленточный фундамент своими руками

Файл для скачивания. СНиП 2.02.01–83. Основания зданий и сооружений. СП 22.13330.2011

СНиП 2.02.01–83

Во время расчетов принимаются во внимание:

• нагрузки, действующие на основание фундамента;
• показатели грунтов, наличие и расположение подземных вод;
• максимально допустимые деформации и показатели несущих характеристик;
• характеристики климатических зон и глубина основания.

Это очень сложные расчеты, останавливаться на них мы не будем. Для простейших сооружений строители принимают за основание стандартные для данной климатической зоны и характеристики грунтов параметры. Они уже имеют большой запас по прочности, что позволяет обеспечивать надежность конструкции.

Мелкозаглубленный ленточный фундамент – параметры

Ознакомительная таблица ориентировочной ширины ленточного фундамента

Минимальная ширина ленты в зависимости от этажности	Ширина ленты, см Несущая способность грунта 0,72 кгс/см2. Пример: пылеватые, мелкие слюдянистые пески, илистые пески, илистая глина	Ширина ленты, см Несущая способность грунта 1 кгс/см2 Пример: глина, песчанистая глина, илистая глина, илистый неорганический ил	Ширина ленты, см Несущая способность грунта 1,4 кгс/см2. Пример: песок, глинистый крупный песок, илистый щебень, глинистый щебень	Ширина ленты, см Несущая способность грунта >1,92 кгс/см2. Пример: гравелистый песок, гравий, щебень
Каркасный дом 1 этаж	30	30	30	30
Каркасный дом 2 этажа	38	30	30	30
Каркасный дом 3 этажа	58	43	30	30
Каркасный дом, обложенный «вполкирпича» 1 этаж	30	30	30	30
Каркасный дом, обложенный «вполкирпича» 2 этажа	53	40	30	30
Каркасный дом, обложенный «вполкирпича» 3 этажа	81	60	40	30
Кирпичный дом, кладка в 1 кирпич 1 этаж	40	30	30	30
Кирпичный дом, кладка в 1 кирпич 2 этажа	73	53	35	30
Кирпичный дом, кладка в 1 кирпич 3 этажа	106	81	53	40

Ширина ленты в зависимости от материала стен

Мелкозаглубленный ленточный фундамент – один из наиболее часто используемых в частном строительстве вариантов, по всем показателям он удовлетворяет большинство застройщиков. Строительство фундамента можно условно разделить на три этапа: разметку, копание траншеи и строительство опалубки, заливку бетоном и выравнивание.

Основные этапы работ по обустройству фундамента

Рассмотрим подробно каждый этап. Мы расскажем об этапах строительства мелкозаглубленного армированного фундамента на песчаной подушке.

Содержание материала

Разметка ленточного фундамента

Работы нужно выполнять внимательно и не спеша. Лучше потерять лишний час-другой во время разметки, чем потом иметь проблемы с уже готовой фундаментной лентой.

Разметка фундамента под баню

Шаг 1. По периметру фундамента вбейте деревянные колышки. Для того чтобы выровнять размеры и углы ленты, нужно подготовить элементарное приспособление в виде небольших лавочек. Вбейте в землю по два колышка на небольшом отдалении от углов фундамента и к ним закрепите горизонтальные доски.

Шаг 2. В досках укрепите гвозди, к ним привяжите веревки. Попытайтесь вначале проверять угол между веревками обыкновенным большим угольником. Так вы сможете приблизительно найти линии фундамента.

Шаг 3. Выровняйте углы ленты, они должны равняться строго 90°. Делать это нужно проверкой диагоналей. Размеры двух диагоналей не могут отличаться более чем на два сантиметра. Такой разброс можно без труда убрать во время строительства коробки здания.

Обноска для разметки фундамента

Обноска

Разметка ленточного фундамента

Шаг 4. Не снимайте веревки, с их помощью лопатой аккуратной отметьте положение ленты, желательно прокопать траншею глубиной в штык лопаты (примерно 20 сантиметров).

Шаг 5. Теперь можно снять веревки и продолжить копать траншею. Сразу решите, куда будете девать землю. Ее можно вывезти за пределы периметра строения или разровнять под ним. Плодородный слой в любом случае нужно полностью удалять.

Шаг 6. Ширина траншеи равна ширине стен строения. Если земля на участке плотная, то делать опалубку в траншее не надо, если стенки осыпаются, то придется заниматься опалубкой по всей высоте фундамента.

Глубина траншеи в пределах 60÷80 см с учетом песчаной подушки толщиной до двадцати сантиметров.

Видео – Разметка для фундамента

Для изготовления опалубки можно использовать обрезные доски второго сорта или специальную водостойкую фанеру. Мы возьмем доски толщиной 20÷25 мм и шириной 20 см, для сборки щитов будем пользоваться рейками и обрезками досок.

Доски для сборки опалубки

Мебельные доски также подходят для сборки опалубки

Шаг 1. Изготовление щитов опалубки. Не нужно их делать очень большими, потом будет сложно устанавливать и демонтировать. Длина щитов зависит от их высоты, но в любом случае старайтесь, чтобы общий вес конструкции не превышал 50÷60 килограмм. Такой вес можно без особых усилий поднимать вдвоем. Доски щитов старайтесь подгонять без больших щелей, вертикальные стойки прибивайте на расстоянии 50÷60 сантиметров. Более точные показатели зависят от параметров ленты фундамента.

Для сколачивания используйте гвозди, саморезы не только увеличат стоимость опалубки, но и создадут проблемы во время ее разборки. Почти все пиломатериалы после разборки опалубки можно использовать для дальнейшего строительства здания, желательно их не повреждать лишний раз. Вам вряд ли удастся точно рассчитать длину щитов, оставьте запас по длине примерно 1,5÷2 метра, этот щит сделаете уже после точной установки всех предыдущих. В таком положении будет возможность снять точные размеры до угла и сделать щит нужной длины.

Шаг 2. Начинайте выставлять опалубку для фундамента. Одному такую работу не сделать, нужно звать помощника. Опускайте по очереди все щиты в траншею, фиксируйте при помощи колышек и угловых упоров положение. Между щитами следует вставлять распорки, чтобы они не изменяли своего положения во время фиксации опалубки. Распорки не работают во время заливки бетона, они имеют значение только во время сборки опалубки. Советуем сразу заготовить распорки под шаблон, количество определяется с учетом длины и высоты фундаментной ленты и параметров щитов.

Установка опалубки

Шаг 3. Надежно фиксируйте щиты, лучше поставить угловые подпорки чаще, чем потом ровнять фундамент. Щиты выставляйте по веревке, постоянно контролируйте их положение. Стыки щитов герметизируются доской, в этом месте обязательно делать крепление. Колышки вбивайте максимально глубоко, угловые подпорки к щитам нужно фиксировать специальными небольшими упорами из обрезков досок. Вы должны исключить даже малейшую вероятность нарушения целостности опалубки во время заливки бетона. Такая «авария» всегда дорого обходится.

Схема опалубки с упорами

Шаг 4. Во время установки опалубки нужно всегда предусматривать ее дельнейший демонтаж. Это значит, что гвоздки следует вбивать в те места, откуда их можно будет удалить. Все разборные узлы располагайте только с внешней доступной стороны опалубки.

Шаг 5. Проверьте правильность установки опалубки. Обращайте внимание не только на линейность плоскостей, но и на надежность фиксации. Прилагайте к опалубке разнонаправленные усилия – если обнаружились хоть небольшие колебания конструкции, сразу устанавливайте дополнительные упоры. Помните, что исправлять ошибки установки опалубки во время заливки бетона крайне неблагодарное дело.

Опалубка в сборе – фото

Цены на обрезные доски

обрезные доски

Видео – Изготовление опалубки

[adrotate group=»5″]

Шаг 6. Разместите в опалубке пластиковые трубки в местах расположение вентиляционных продухов и подвода инженерных коммуникаций. Верхние доски щитов опалубки скрепите досками или стяните проволокой для предупреждения распирания.

Установка продухов

Труба, заложенная поперёк опалубки, и является продухом

Фундамент у нас должен быть армированным – значительно увеличиваются его несущие способности. Для армирования применяется строительная арматура периодического профиля Ø 10 мм. Арматуру можно связывать, что очень долго, а можно класть только горизонтальные прутки уже во время заливки бетона. Мы, конечно, выбираем второй вариант. По прочности ленточный фундамент почти ничего не теряет, а работы и денег потребуется значительно меньше.

Арматура

Если все нормально, можно начинать заливать бетон.

Заливка бетона

Бетон будем делать самостоятельно из цемента марки 400, песка и гравия или щебня.

Цемент м400

Песок

Щебень

Вручную такие тяжелые физические работы в наше время уже не делают, нужно приобрести или одолжить небольшую бетономешалку с объемом барабана приблизительно 0,2 м3.

Замешивание бетона

Перед началом производства работ нужно подсчитать необходимое количество строительных материалов, расчеты производятся с учетом общего объема фундаментной ленты. Посчитать объем несложно, умножьте длину на ширину и высоту. На один кубометр бетона понадобится 325 кг цемента, 760 кг песка и 1100 кг щебня. Это приблизительные цифры, они нужны только для ориентировки количества материалов. Во время приобретения материалов увеличьте их количество на 10%. Песка нужно покупать еще больше для песчаной подушки.

Никто во время изготовления бетона не взвешивает отдельные ингредиенты с точностью до грамма. Во время приготовления бетона берите на одну лопату цемента две лопаты песка и три лопаты щебня или гравия. Вода используется по мере надобности, конкретное количество определяется опытным путем, бетон должен иметь оптимальную вязкость.

Шаг 1. Насыпьте в траншею слой песка толщиной ≈15÷20 сантиметров. Песок нужно хорошо утрамбовать, пользуйтесь для этого любыми подручными средствами или сделайте простейшее приспособление.

Песок на дне траншеи

Шаг 2. Заливайте бетонную смесь по периметру здания, не допускайте больших перепадов по высоте. Если у вас есть электрический вибратор – отлично, он может утрамбовать бетон сразу по всей высоте фундамента. Если трамбовка будет производиться вручную, то слой бетона не должен превышать 25÷30 сантиметров по высоте.

Заливка фундамента слоями

Процесс заливки

Бетонный вибратор

Шаг 3. Одновременно с заливкой обращайте внимание на «поведение» опалубки, при обнаружении различных выпуклостей или искривлений немедленно принимайте меры по их устранению.

Шаг 4. Мы решили, что армирование фундамента будем выполнять упрощенным способом. Прутки кладутся прямо на бетон. Всего в ленте у нас будет четыре ряда арматуры по два в каждом слое. Злейте песчаную подушку слоем бетона толщиной примерно 30÷40 сантиметров. Подровняйте его по горизонтали, уложите два ряда арматуры. Особенно стараться не стоит, прутки потом зальются массой, а небольшой угол наклона (если таковой останется) никакого негативного действия не оказывает.

Шаг 5. Продолжайте заливать фундамент по периметру, когда до верха ленты останется сантиметров двадцать–тридцать, кладите второй ряд арматуры. Обращайте внимание, чтобы концы арматурных прутков перекрывались примерно на 20÷30 сантиметров.

Залитый фундамент

Шаг 6. Выравнивайте нулевую отметку ленточного фундамента, разброс по высоте в углах не может превышать двух сантиметров. Пользуетесь натянутой веревкой, с ее помощью выравнивание сделаете быстрее и с лучшим качеством.

Крайне желательно залить весь фундамент в течение одного рабочего дня.

В большинстве случаев для бань такое возможно, но все зависит от конкретных размеров, умения организовать строительные работы, профессионализма и количества рабочих. Если приходится часть работы оставлять на следующий день, то жидкий бетон в опалубке нужно максимально подровнять по горизонтали. Наличие «ступенек» с большими перепадами высоты значительно уменьшают несущие характеристики фундамента. Опалубку следует снимать через две недели после заливки бетона. Если на улице жаркая и сухая погода, то бетон рекомендуется несколько раз в день обильно смачивать водой. Быстро сохнущий фундамент не будет иметь расчетных показателей прочности.

Почему? Бетон – уникальный материал. В идеальных условиях прочность бетонных конструкций постоянно увеличивается. В течение первых 14÷15 дней бетон набирает 70÷80% максимальной прочности, в дальнейшем скорость увеличения прочности замедляется и через 30÷40 лет его прочность увеличивается лишь на доли процента. Но возрастает! Конечно, так происходит только в тех случаях, когда на конструкцию не воздействуют атмосферные осадки, перепады температур, сторонние усилия и т. Именно поэтому снимать опалубку менее чем через две недели не рекомендуется. Не спешите демонтировать ее, за это время лучше подготовиться к следующему этапу строительства.

Цены на бетонную смесь М400

бетонная смесь М400

Видео – Семинар по заливке фундамента

Практические советы

Теперь, когда у вас уже есть общие понятия о технологии строительства фундамента, можно дать несколько практических советов. С их помощью удастся не только упросить и облегчить ряд строительных работ, но и повысить их качество и снизить стоимость.

Как делать бетон

От правильной организации труда зависит многое, мы даем советы мастеров, которые имеют солидный практический опыт.

Бетономешалка должна стоять на стационарном месте, к фундаменту тачками подвозится готовый бетон.

Бетономешалка

Есть некоторые «умельцы», советующие перетаскивать бетономешалку вдоль фундамента по мере его наполнения. К каждому новому месту они отдельно ведрами подвозят воду, песок, цемент и гравий. Смотреть на эту «технологию» и смешно, и больно. Такая организация работ увеличивает трудоемкость минимум в два раза и в столько же раз увеличивает время.

Что советуем мы? Бетономешалка должна стоять стационарно, установите ее с учетом возможности подъезда. Возле бетономешалки установите бочку с водой объемом приблизительно 200 литров. На отдельные кучи завезите песок и гравий, цемент пусть лежит на поддонах в мешках. Все материалы должны быть доступны для засыпки в бетономешалку без перевалки.

Киньте на кучу песка мешок цемента, лопатой разрежьте его приблизительно пополам. Половина мешка цемента – как раз норма для одного замеса бетона. Включите бетономешалку, влейте в нее полтора–два ведра воды, возьмите руками полмешка цемента и высыпьте его в воду. Сразу можно бросать гравий или щебень, камешки хорошо разобьют мелкие грудки цемента. Далее по очереди бросайте в мешалку песок и гравий. Расчет прост – на одну лопату цемента нужно две лопаты песка и четыре лопаты гравия.

Заброс материалов в бетономешалку

Конкретное количество зависит от размеров ваших лопат, для первого замеса можно замерить количество цемента в половине мешка, это даст возможность приблизительно ориентироваться. В дальнейшем у вас появится опыт и вы уже будете определять качество бетона на глаз по вязкости массы. Если раствор слишком густой – добавляйте небольшими порциями воду. Если получился жидкий – добавляете песок, гравий почти не влияет на вязкость бетона, он впитывает мало воды. Пришлось добавить очень много песка – бросьте в бетономешалку еще лопату цемента. Цемент, который просыпался на песок, подбирается и используется в дело.

[adrotate group=»5″]

Работы на стройплощадке

С водой вы также сразу не угадаете, количество воды зависит от влажности песка и гравия. Для первого замеса лучше брать несколько меньше воды и потом добавлять ее по мерее необходимости. Слишком много воды может стать причиной неприятностей – не хватит объема бетономешалки для добавки большого количества песка и гравия.

Подвозите бетон в тачке

Готовый бетон нужно подвозить к фундаменту тачками. Во время планирования организации работ нужно предусматривать такое количество людей, чтобы работы шли конвейерным методом, никто никого не ожидал. Время заливки фундамента бетоном должно равняться времени его изготовления. На эти показатели влияет много факторов: расстояние до ленты фундамента, объем бетономешалки, профессионализм и трудолюбие рабочих.

Цены на бетономешалку

бетономешалка

Важно

1. Никогда не оставляйте на ночь половину мешка цемента, сделайте из него еще один замес.
2. После окончания рабочего дня тщательно промойте бетономешалку. Имейте в виду, что застывшая бетонная масса отбивается долго и трудно, кроме того, такие работы не проходят бесследно для бетономешалки.

   Промойте бетономешалку после работы

3. Вы работаете с водой – соблюдайте во время подключения бетономешалки все требования ПУЭ.
4. Желательно над бетономешалкой сделать временный навес от дождя. Это не только ускорит работы, но и облегчит процесс изготовления бетона.

   Схема экономичного навеса

5. Весь инструмент должен уходить «на ночевку» в чистом виде. Как бы вы ни устали – помойте лопаты, тачку и т. д. Застывший цемент на них на следующий день еще более усложнит работы.

Пожалуй, это все, что мы можем посоветовать новичкам, в дальнейшем у вас появится свой опыт и вы сможете изменять и совершенствовать алгоритм изготовления бетона.

Как собирать опалубку

Абсолютно все отдельные узлы работают на изгиб или сжатие. Зачем мы об этом говорим? А затем, что во время сборки опалубки нет надобности использовать огромные гвозди и потом по пять сантиметров загибать их с обратной стороны. Ни один гвоздь не работает на вытягивание. В угловых упорах на гвозди действуют усилия на изгиб и совсем незначительные на вытягивание. Использование нормальных гвоздей не снизит прочность конструкции, зато намного облегчит ваши работы во время ее демонтажа.

Гвозди строительные 3,0 х 70

Большинство досок после опалубки используется для дальнейшего строительства – после снятия опалубки сразу разберите ее и очистите доски. Бывают случаи, когда для опалубки применяют качественные доски – советуем закрывать их полиэтиленовой пленкой. Пленку устанавливайте с внутренней стороны опалубки, фиксируйте ее обыкновенным степлером. Стоимость пленки – копейки в сравнении со стоимостью пиломатериалов. Загрязненные цементом доски на станках не будет обрабатывать ни один мастер, а полиэтилен сохранит материалы в первоначальном состоянии.

Опалубка с полиэтиленовой пленкой

Цены на гвозди строительные

гвозди строительные

Как копать траншею

Казалось бы, нет ничего проще – копай глубже и бросай дальше. Но так думают те, кто никогда сам не копал. Каждая работа имеет свои секреты, вот лишь несколько из них.

1. Вначале нужно подрезать корни травы по всей длине траншеи. Подрежьте лопатой дерн по линии с обеих сторон ленты фундамента на глубину приблизительно десять сантиметров. Это не только облегчит снятие дерна, но и сделает ровными края.
2. Первую выкопанную землю нужно выбрасывать как можно дальше от краев ленты. Ее все равно придется бросать дальше, чем вам может показаться. Пока вы еще не углубись, делать это легче. Со временем траншея будет становиться глубже, для выбрасывания земли придется тратить больше усилий. А если вы уже сделали около краев бугор, то и его придется перебрасывать.
3. Увеличивайте глубину на штык лопаты по всей длине траншеи, сразу выравнивайте края. Потом совковой лопатой подчищайте рыхлый грунт, работы начинайте с того места, где закончили копать штыковой лопатой. Так вы не будете сами себе трамбовать землю. Закончили очистку земли – повторяйте все сначала, работайте штыковой лопатой по всей длине, далее подчищайте дно траншеи.

Начало копки траншеи

Траншея под ленточный фундамент

Видео – Как копать траншею под фундамент

Мы гарантируем, что таким способом вам удастся вкопать фундамент намного быстрее и без «героических трудовых подвигов». В одной статье невозможно рассказать обо всех тонкостях строительных работ. Не выполняйте длительное время однотонную работу, это ускоряет физическую и моральную усталость, по возможности через час–два меняйте ее.

Можем дать один универсальный совет: ищите в каждой работе логику. Все действия должны быть направлены на одно – получение максимального результата с минимальными потерями. Не имеет значения, какими потерями: времени, денег или усилий. Если вы прислушаетесь к нашим советам, то работа всегда будет в радость, а не в наказание. Тем более, если она делается своими руками и для себя.

Видео – Мелкозаглубленный ленточный фундамент своими руками

banya-expert.com

Мелкозаглубленный ленточный фундамент своими руками

Для строительства домов небольшой площади, а также различных хозяйственных построек лучшим вариантом основания является мелкозаглубленный фундамент. Его возведение не займет много времени, а весь процесс можно выполнить самостоятельно. Чтобы мелкозаглубленный ленточный фундамент своими руками был максимально прочным, нужно грамотно рассчитать его параметры и строго соблюдать технологию заливки.

Мелкозаглубленный ленточный фундамент своими руками

Содержание пошаговой инструкции:

Основные отличия мелкозаглубленнного основания

Глубина обычного фундамента составляет не менее 1,5 м, а в холодных регионах – до 2 м. Мелкозаглубленный фундамент располагается на глубине до 70 см, что существенно облегчает копку траншей и сокращает время на строительство. Поскольку площадь такого фундамента в разы меньше, расход строительных материалов также снижается. Для его изготовления подходит не только бетон, но и красный кирпич, а также бетонные блоки.

Мелкозаглубленный ленточный фундамент, схема

Есть у мелкозаглубленного основания и свои недостатки: он подходит только для сооружения одноэтажных зданий небольшой площади; требует обустройства дренажной системы на пучинистых грунтах. Заливать такой фундамент можно исключительно в теплое время года, и нельзя оставлять его на зиму без нагрузки. При промерзании почва выталкивает легкий фундамент, повреждая его целостность.

Устройство ленточного фундамента

Технология строительства фундамента

Самый быстрый вариант ленточного фундамента – бетонный монолитный. Из блоков или кирпича его возводят в том случае, если нет возможности приготовить большое количество раствора и залить основание за один раз. Чтобы строительный процесс не прерывался, следует заранее подготовить все необходимые инструменты и материалы.

Итак, для работы потребуется:

• рулетка;
• отвес или уровень;
• колышки из дерева или железные прутки;
• толстая леска;
• подборная и штыковая лопата;
• геотекстиль;
• песок;
• щебень;
• арматура сечением 12 или 16 мм;
• материалы для опалубки;
• полиэтилен;
• бетонный раствор;
• кельма.

Разметка и подготовка траншей

Участок под мелкозаглубленный фундамент должен быть относительно ровным, с плотным однородным грунтом. Определяют расположение дома относительно участка и на месте одного из углов фасада вбивают колышек. Отмеряют расстояние до второго угла и снова ставят маячок из колышка. Между колышками натягивают леску, закрепляют ее, затем от каждого угла намечают перпендикулярные линии. Соединив маячки в прямоугольник, проверяют периметр по диагоналям. Если углы и стороны разметки равны, можно размечать внутренний периметр, согласно проекту.

Ширина ленты фундамента обычно равняется 40 см, поэтому внутри разметки необходимо обозначить внутренние границы основания. Для этого от каждого внешнего угла вдоль натянутой лески отступают по 40 см в обе стороны. Намечают эти точки маячками, а затем от них отступают за периметр на 20-30 см и вбивают колышки. Это необходимо для более точного обозначения углов, как внешних, так и внутренних. К тому же, во время копки близко расположенные колышки можно случайно зацепить и сбить разметку.

Разметка и подготовка траншей

Грунт вынимают на глубину 70 см, отсчет ведут из самой низкой точки разметки. Стенки траншей должны быть строго вертикальными, что периодически проверяют строительным уровнем. Если грунт осыпается, следует устанавливать подпорки из дерева по мере продвижения вдоль периметра. Когда траншеи готовы, проверяют уровнем горизонтальность дна, исправляют дефекты.

Стенки траншей должны быть строго вертикальными

Во избежание усадки и деформации ленточного фундамента необходима песчаная подушка. Песок рекомендуется использовать речной крупнозернистый, который лучше противостоит сжатию. Чтобы защитить песчаную подушку от размывания, дно и стенки траншей закрывают геотекстилем. Можно взять и обычный полиэтилен, главное, чтобы песок не смешивался с почвой. Материал расстилают внутри траншей, а его края выводят наверх и чем-нибудь закрепляют, например, кирпичами. Это не позволит геотекстилю сдвинуться во время трамбовки песка и укладки арматуры.

Засыпка песчаной подушки

На участке с глинистой почвой толщина подушки должна быть не менее 50 см, если же грунт преимущественно песчаный, достаточно 20 см. Песок засыпают в 2-3 приема, каждый раз тщательно его трамбуя. Для лучшего уплотнения слои песка проливают водой. Поверх песчаной подушки насыпают слой гравия толщиной около 10 см, и тоже хорошенько трамбуют. После этого можно монтировать опалубку.

Мелкозаглубленный ленточный фундамент — траншея

Сборка и установка деревянной опалубки

Для опалубки подходят ровные доски толщиной от 2 см, прочная фанера, плиты OSB. Листовой материал режут на части шириной от 40 см, доски сбивают в щиты. Соединять элементы опалубки удобнее саморезами, тогда демонтировать конструкцию гораздо легче. При сборке щитов следует учитывать, что внутренняя сторона должна быть максимально гладкой, иначе все неровности отобразятся на стенках фундамента. Поскольку дерево сильно впитывает воду из раствора, опалубку следует обить полиэтиленовой пленкой.

Опалубка ленточного фундамента

Когда необходимое количество щитов готово, приступают к установке опалубки. Части опалубки выставляют по обе стороны траншей, ровняют по горизонтали и высоте, и сбивают по верхнему краю поперечными брусками через определенные промежутки. Далее укрепляют конструкцию распорками с внешней стороны, чтобы при заливке стенки опалубки не разошлись. В завершение монтажа следует убедиться, что в опалубке нет зазоров и щелей, а стенки расположены строго вертикально.

Верхний край щитов опалубки должен быть выше проектной отметки верха фундамента на 30 мм, т.к. бетон впоследствии даст усадку на 20-30 мм

На внутренних стенках щитов отмечают уровень заливки раствора; делают это по всему периметру траншей, чтобы поверхность мелкозаглубленного фундамента лежала в одной горизонтальной плоскости. Вместо разметки на стенках многие строители используют леску: натягивают ее внутри опалубки и закрепляют концы гвоздями. Выполнять это нужно после установки армирующего каркаса.

Если высота ленточного фундамента находится в пределах 750 мм, установка опалубки начинается с установки и крепления направляющих досок

Опалубка своими руками

Установка опалубки

Монтаж каркаса

Армирующий каркас вяжут из арматуры диаметром от 12 см. Из арматуры нарезают прутки по ширине и длине траншей, а затем связывают их в решетку. Размеры стандартной ячейки составляют 30х30 см. Для связки используют мягкую проволоку, а вот варить каркас нежелательно: сварка снижает устойчивость металла к растяжению, что приводит к трещинам основания. Кроме того, сварная решетка больше подвержена коррозии.

Армирующий каркас

Армирующий каркас

Уложив решетку на дно, перевязывают арматурой каркас в местах соединения. Если высота основания превышает 30 см, следует сделать армирующий каркас двухуровневым. Для этого вяжут второй слой решеток, а потом соединяют их с нижним слоем вертикальными прутами. Арматура не должна касаться стенок траншей и опалубки, а также доставать до уровня заливки бетона. Выступающий из фундамента металл быстро поржавеет от дождя и снега, а значит, прочность основания будет снижена.

Заливка фундамента

Заливка фундамента

Заливка фундамента

Прочность мелкозаглубленного фундамента прямо зависит от качества бетона. Для заливки рекомендуется использовать раствор марки М200 и выше. При самостоятельном изготовлении раствора в емкость высыпают 1 часть цемента, добавляют 3 части просеянного песка и 4-5 частей мелкого гравия или щебня. Если все выполняется вручную, сначала перемешивают сухие компоненты, а потом понемногу вливают воду.

Заливка фундамента

Заливка фундамента

Хоть высота фундамента и небольшая, заливать траншеи рекомендуется послойно. Это поможет лучше уплотнить раствор и равномернее его распределить. Первый слой наливают толщиной 20 см, по возможности разравнивают и протыкают до дна отрезком арматуры в нескольких местах. Особенно тщательно следует пробить углы. Второй слой заливают сразу после первого, не дожидаясь, пока бетон схватится. Снова распределяют раствор по углам, под прутьями каркаса, на стыках стен, избавляются от воздушных пустот.

Разравнивание раствора

Последний слой бетона выравнивают по леске, поверхность разглаживают кельмой, а затем посыпают сухим цементом через сито. Это способствует более быстрому схватыванию и упрочнению раствора, кроме того, поверхность, присыпанная цементом, не трескается при высыхании. Готовый фундамент следует прикрывать пленкой от палящих лучей и от дождя в течение 28 суток, пока бетон полностью не высохнет.

Последний слой бетона выравнивают по леске, поверхность разглаживают кельмой

Утепление фундамента пенополистиролом

Чтобы продлить срок службы мелкозаглубленного фундамента, его наружные стенки рекомендуется утеплить пенополистирольными плитами или пенополиуретаном. По периметру основания желательно сделать отмостку шириной 1 м, а на подтопляемых участках дополнительно оборудовать дренажные канавы.

Мелкозаглубленный фундамент из кирпича или блоков

Строительство такого фундамента имеет небольшие отличия. Кирпич можно использовать б/у, главное, чтобы он был обожженным и целым. Блоки для фундамента можно сделать своими руками, что позволит немного сэкономить на материалах.

Мелкозаглубленный фундамент из кирпича или блоков

Итак, строительство фундамента выполняется следующим образом:

• размечают участок и выкапывают траншеи;
• укладывают геотекстиль, песчаную подушку и слой щебня;
• вяжут и выкладывают арматуру, верх которой не должен доставать примерно 5 см до края траншеи;
• заливают ямы бетоном вровень с землей, выравнивают поверхность;
• после схватывания и упрочнения бетонного слоя выкладывают несколько рядов из блоков или кирпича с обязательной перевязкой швов;
• наружные стенки фундамента утепляют, а сверху покрывают цементной штукатуркой.

Если фундамент предназначен для хозяйственных помещений, его можно не утеплять, а сразу оштукатурить кладку раствором. При соблюдении описанной технологии, фундамент прослужит несколько десятилетий.

Мелкозаглубленный фундамент из кирпича или блоков

Видео — Мелкозаглубленный ленточный фундамент своими руками

svoimi-rykami.ru

Мелкозаглубленный ленточный фундамент своими руками

Если речь идет о строительстве небольшого дома, стены которого будут из легкого материала, например, пенобетона, шлакоблока или деревянных брусьев, то для его укрепления достаточно будет применить новые технологии использования утепленных фундаментов малого заглубления. Сделать это правильно не так сложно, нужно просто внимательно изучить мелкозаглубленный фундамент и качественные показатели почвы вашего участка.

Где использовать

Мелкозаглубленный ленточный фундамент пригоден для установки домов с площадью до 100 м2 и высотой не более, чем в 2 этажа

Мелкозаглубленный ленточный фундамент пригоден для установки:

• Домов с площадью до 100 м² и высотой не более, чем в 2 этажа;
• Срубов бань;
• Хозяйственных и декоративных построек.

Такой тип заложения основы дома особенно интересен в случаях, когда речь идет о строительстве в местности с пучинистыми грунтами.

Пучинистыми принято называть глинистые или песочные влажные грунты, почва которых напитывается водой. При замерзании вода превращается в лед. Когда происходит процесс таяния, вода расширяется и начинает сминать все, что встречается у нее на пути. Раньше боролись с пучинистыми грунтами, зарывая конструкцию ниже глубины промерзания земли, а это примерно 1-2 метра в зависимости от местности, например в Сибири такая глубина уходит в землю более чем на 2 метра, в Подмосковье – на 1,5 м.

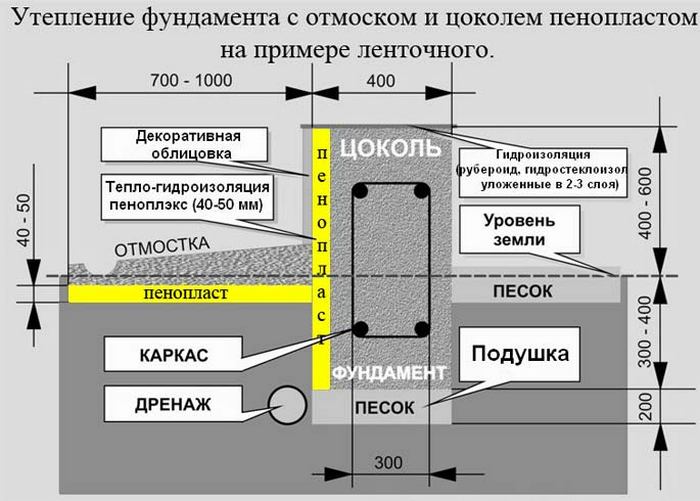

Использование утеплителя

Единственное правило, которое следует учесть: чем холоднее местность, тем больший слой утеплителя нужно заложить под отмосткой вокруг дома

В своё время во внимание принималось следующее утверждение: чем больше глубина заложения основы, тем он ближе к теплой земле, тем меньше на него действует пучинистая нагрузка. Но при появлении современных качественных утеплителей (родиной которых считается Финляндия, Норвегия и другие страны с холодным климатом) начали укладывать мелкозаглубленный ленточный фундамент своими руками с одновременным утеплением основания здания, так называемой отмосткой. Единственное правило, которое следует учесть: чем холоднее местность, тем больший слой утеплителя нужно заложить под отмосткой вокруг дома.

Экструдированный пенополистирол или другой утеплитель не теряет своих свойств от намокания. Но он не предназначен для того, чтобы по нему ходили, поэтому после укладки его следует задекорировать плиткой или другим удобным, красивым и практичным материалом.

Сделать отмостку вокруг дома из утеплителя даже большей ширины, чем требуется, – это все равно дешевле и проще, чем рыть глубокую траншею, заливать большой объем бетона, тратить время на ожидание усадки. Таким образом, вы экономите время, деньги и облегчаете свой труд.

Еще одним преимуществом такого устройства является долговечность. Со временем природа все равно возьмет свое, и даже самый качественный бетон начнет разрушаться под воздействием оказываемых на него температурных нагрузок. При рассмотренном выше варианте установки дома под основанием с большой утепленной площадью земля остается теплой в течение всего холодного времени, а на почву под зданием не оказывается давление пучинистых грунтов.

Рекомендуем к прочтению:

Неглубокое заложение фундамента с широкой утепленной отмосткой – это победа человека над природой: пока жив утеплитель (а срок его жизни составляет не менее 100 лет), дому ничего не угрожает.

Земля имеет одну особенность: пока грунт не прогретый, он забирает в себя энергию, охлаждая дом, а когда прогретый, то он сам становится источником тепла и превращается в слой утеплителя. Когда укладывается мелкозаглубленный фундамент при наличи отмостки температурная ситуация под домом стабилизируется, теплопотери сводятся к нулю. Как только прогревается пара метров грунта под домом, так он сам становится утеплителем.

Процесс укладки

Траншеи следует рыть по всему периметру будущего строения, вдоль линий расположения несущих стен, которые примут на себя основную нагрузку

Мелкозаглубленный ленточный фундамент своими руками сделать очень просто. Процесс его укладки не занимает много времени и материалов. Достаточно иметь представление о том, что и за чем следует делать.

1. Разметка и проектирование . На начальном этапе нужно провести разведку местности, изучить свойства грунта участка и принять решение, насколько глубоко нужно закладывать блоки для будущего здания. Имея на руках проект будущей постройки, и сделав предварительные замеры на участке, можно приступать к следующему этапу.
2. Рытье траншей . Пометьте места будущих углов здания колышками, вбитыми в землю. Траншеи следует рыть по всему периметру будущего строения, вдоль линий расположения несущих стен, которые примут на себя основную нагрузку. Для облегчения затрат и времени используют ленту. Главное – правильно распределить нагрузку на несущие стены, и можно даже использовать монолитную плиту, в которую можно будет вмонтировать теплый пол, таким образом добавляя высокую температуру и дополнительно прогревая грунт вокруг дома и почву под мелкозаглубленный фундамент.
3. Траншеи должны быть изначально максимально ровными . Чтобы проверить, насколько ровные у вас получаются поверхности, пользуйтесь ватерпасом и рулеткой. От того, насколько вы справитесь с этой задачей, будет зависеть расход материалов и количество усилий, которые придется приложить для дальнейших работ.

Глубина траншеи при таком варианте заложения основания может не превышать 50 сантиментов. Ширина должна превосходить планируемую толщину стен. Рыть можно вручную, если постройка небольшая. Если есть возможность использовать услуги мини-экскаватора, то это идеальный вариант, поскольку дно траншеи сразу приобретет необходимую степень ровности.

4. Устройство мелкозаглубленного ленточного фундамента. Такой тип основания можно сделать под одноэтажные бревенчатые постройки на песчаных и глиняных грунтах. Состоит он из:
   • гидроизоляции;
   • продухов;
   • бетона марки 250 и выше;
   • арматуры диаметром 12;
   • щебня, керамзита;
   • песчаной подушки.

Требует установки опалубок в процессе работы.

5. Укладываем гидроизоляцию . Дно траншеи необходимо утеплить. Если у вас нет возможности или необходимости укладывать изоляцию из дорогостоящих материалов, сделать ее можно из обыкновенного рубероида. Задача гидроизоляции в данном случае – удержание бетонных плит от воздействия подземных грунтовых вод и сохранение песочной подушки.
6. Изготовление подушки. Подушка под основу готовится следующим образом:
   1. На дно траншеи засыпается крупнозернистый песок слоем 15-30 см;
   2. Заливается водой;
   3. Утрамбовывается при помощи специального инструмента;
   4. Засыпается слой щебня или керамзита толщиной от 20 до 30 см.

7. Изготовление армированных решеток . Для придания основанию жесткости и прочности в его основание требуется заложение арматурной сетки. Плетется такая сетка методом вязки с использованием обычной проволоки. Используется арматура диаметром 12 мм для продольных рядов и 20 мм для поперечных, и изготавливается так, чтобы в каждом ряду было от 4 до 6 (в идеальном варианте 5) прутиков. Шаг сетки не должен быть меньше 15 см.

Для придания основанию жесткости и прочности в его основание требуется заложение арматурной сетки

Для лучшего скрепления между собой необходимо применение специальных арматурных уголков. Для облегчения процесса установки решетки можно сделать из остатков пластиковых труб небольшие подставки, напилив их в виде колечек на домашней циркулярке, и расставить их под готовую армированную сетку.

8. Армирование – самая важная часть заложения основания. Именно армированная решетка придает жесткость и прочность всей конструкции и образует монолитную раму.

9. Строительство опалубок . Этот этап не всегда требуется в устройстве такой конструкции. Над поверхностью грунта при таком методе заложения опалубок не устанавливают. Но если вы решили, что вам так будет удобнее, то для более ровных стен желательно подготовить щиты из обрезной доски и после установки решеток обустроить деревянные конструкции, позволяющие заливать бетоном траншеи с сеткой.

Зачастую вместо опалубки используют пенополистирол или другой утеплитель, который навсегда останется частью фундамента, выполняя при этом важную функцию сохранения тепла. Можно воспользоваться железобетонными блоками.

10. Столбчатый способ укладки основания . Столбчатый вариант предполагает установку конструкции здания на невысокие столбики. После заливки основы ленточным мелкозаглубленным методом по углам возводятся кирпичные столбики, на которые укладывается монолитная плита.

Столбчатый метод заложения применяется в случаях постройки бань и саун. Строение выглядит парящим над землей, что добавляет ему шарма.

11. Заливка бетоном . На конечном этапе строительства пустоты в траншеях заливаются бетонной смесью, состоящей из песка, цемента, мелкого щебня и воды. Цемент предпочтительно выбирать высокой марки, не менее 250. В процессе заливки бетон следует тщательно утрамбовывать и выгонять пузырьки воздуха для придания нужной прочности. Делать это можно при помощи палки или специального инструмента – вибратора.

Старайтесь максимально выровнять верхнюю часть, поскольку именно на нее будут ложиться конструкционные материалы для укладки стен.

Рекомендуем к прочтению:

Варианты технологии

Мелкозаглубленный фундамент можно делать в виде монолитной плиты

Мелкозаглубленный фундамент можно выложить тремя способами:

• Как монолитная плита;
• Заливка бетоном с использованием арматурной вязаной стеки;
• Отдельными заранее подготовленными блоками или кирпичной кладкой.

Все три метода просты в применении. Выбирайте, что вам больше подходит либо какой материал у вас есть в наличии.

Достоинства мелкозаглубленного фундамента

В последнее время с применением современных технологий стало возможным строительство небольших зданий при помощи укладки основания мелкозаглубленным ленточным способом

В последнее время с применением современных технологий стало возможным строительство небольших зданий при помощи укладки основания мелкозаглубленным ленточным способом. Преимущества такого метода в следующем:

• Сделать мелкозаглубленный ленточный фундамент можно своими руками;
• Простота и легкость в исполнении;
• Малозатратность и низкий бюджет;
• Возможность укладки и подготовительных работ без применения строительной техники;
• Возможность утепления цокольного этажа и подвального помещения;
• Возможность укладки на основу монолитной плиты с применением технологии «теплый пол»;
• Достижение высокой прочности, необходимой для долговечного строительства небольших хозяйственных сооружений и индивидуальных домов;
• Возможность замены: выполнение работ из тех материалов, которые есть под рукой.

Недостатки

В данном случае следует уделить больше внимания устройству отмостки вокруг здания

Из недостатков можно назвать только один: недостаточную прочность для построек на пучинистых грунтах. Как уже отмечалось выше, чтобы решить эту проблему, следует уделить больше внимания устройству отмостки вокруг здания. При необходимости можно провести дренажную систему под основанием фундамента, то есть проложить перед началом работ трубы с большим сечением и засыпать их песчано-щебневой смесью.

Еще один важный момент! Укладка мелкозаглубленного фундамента должна проводиться только на прогретом грунте и не требует усадки. Более того, здание на таком основании нужно возводить в течение короткого срока времени, не более 3-5 месяцев.

Теперь вы все знаете о том, как правильно происходит процесс заложения основы под небольшие строения, и можете приступать к работе!

kakpostroitdomic.ru

Изготовление ленточного мелкозаглубленного фундамента своими руками

При выборе фундамента под строительство небольшого загородного дома, дачи или любого строения, в первую очередь встает вопрос о выборе фундамента, поскольку львиная доля средств на строительство занимает именно он. Так наиболее часто практикуют изготовление мелкозаглубленного ленточного фундамента своими руками, поскольку он является наиболее экономичным с точки зрения финансов.

Отличие мелкозаглубленного фундамента

Главное отличие мелкозаглубленного фундамента заключается в том, что для него не требуется глубокий котлован ниже промерзания грунта, как для заглубленного, особенно в районах с суровыми зимами. Глубина мелкозаглубленного обычно не превышает 50 см, в то время как заглубленный может иметь глубину свыше 1,5 м.

Конструкция же фундамента ничем не отличается: он представляет собой бетонную ленту по всему периметру будущего дома, расположенную под всеми несущими стенами и перегородками.

Достоинства и недостатки фундамента

Мелкозаглубленный фундамент имеет ряд преимуществ, благодаря которым он так широко распространен. Среди них можно отметить:

• Доступная цена.
• Есть возможность выполнить своими руками.
• Возвести фундамент можно без использования тяжелой техники.
• Готовое основание имеет высокую прочность для строительства небольших домов, бань или деревянных строений.
• Существует возможность утеплить полуподвальное помещение.
• Выполнить фундамент можно из различных материалов: бетона, блоков или кирпича.

Но также следует знать, что такой фундамент не лишен и недостатков, среди которых:

• Невысокая прочность фундамента при строительстве на пучинистых грунтах. Однако решить эту проблему можно выполнив песчаную подушку и дренаж.
• Фундамент нельзя делать на промерзших грунтах, а также оставлять на зиму без нагрузки.
• Необходимо в течении 4-5 месяцев возвести стены будущего дома, поскольку фундамент может деформироваться.

Расчет ленточного основания

Прежде чем начинать возведение фундамента, рекомендуется провести все необходимые расчеты, которые позволят узнать:

• Степень пучения грунта.
• Несущую способность грунта.
• Толщину необходимой песчаной подушки.
• Ширину, высоту и глубину самой ленты фундамента.

Все эти расчеты не рекомендуется проводить самостоятельно, лучше обратиться к специалистам, которые проведут все необходимые анализы грунта и сделают правильные расчеты.

Следует отметить, что на габариты фундамента также будет влиять квадратура будущего дома, количество этажей, наличие или отсутствие подвального помещения, материала из которого будет возводиться дом.

Материалы и инструменты для изготовления фундамента

Заблаговременно, перед началом строительства фундамента, необходимо подготовить все инструменты и материалы, которые потребуются при создании основания:

• Бетонный раствор или цемент, щебень или гравий, вода, песок.
• Арматура для армирования.
• Обрезная доска и бруски для опалубки.
• Рубероид, стеклоткань или пенополипропилен для изоляции фундамента.
• Строительный уровень и рулетка.

Важные нюансы при возведении фундамента



При возведении подобного фундамента, важно соблюдать несколько правил, чтобы основание получилось надежным:

• Мелкозаглубленный фундамент необходимо защищать от осадков. Для этого нужно делать специальные водостоки.
• Когда фундамент уже залит, рекомендуется выполнить отмостку.
• При изготовлении бетонного раствора самостоятельно, нужно следить, чтобы все слои бетона были заложены сразу. Для этого, как правило, требуется огромное количество людей и техники.
• После заливки фундамента, его в обязательном порядке нужно накрыть пленкой, чтобы избежать возникновения трещин на его поверхности.
• Ни в коем случае нельзя экономить на качестве бетона.
• Не рекомендуется оставлять фундамент на зимование. Лучше всего строительство дома закончить к зимнему периоду.

Поэтапное изготовление

Как и любой тип фундамента, мелкозаглубленный ленточный фундамент своими руками выполняется в несколько этапов. Важно соблюдать их последовательность, поскольку от этого зависит качество будущего основания.

Подготовительные работы

В первую очередь необходимо подготовить площадку под строительство. Для этого требуется очистить участок от всех загрязнений и мусора, а также снять плодородную часть грунта (около 15 см). После этого выполняется разметка участка по всему периметру будущего фундамента. Для этого по углам дома расставляются колышки по внешней и внутренней стороне фундамента, и натягивается бечевка. Углы необходимо проверять угольником.

Когда этап разметки завершен, можно приступать к рытью траншеи нужной глубины. Как правило, для мелкозаглубленного фундамента можно воспользоваться обычной лопатой и выкопать траншею вручную, поскольку его глубина не большая.

После того как траншея готова, необходимо заложить подушку под фундамент. Так если грунт пучинистый, на дно траншеи нужно уложить виброплиту, если грунт нормальный, необходимо уплотнить его с помощью пропитки водой, если грунт смешанный, то для того чтобы его утрамбовать его лучше всего заменить. Если на участке мелкий и пылеватый песок, на дно необходимо уложить геотекстиль, после чего выполнять подушку.

Для мелкозаглубленного фундамента важно знать, что ширина подушки должна составлять на 30 см больше. Так первым делом засыпается песок, который хорошо утрамбовывают. На него высыпают 10 см гравия и поверх рубероид. В случае если планируется фундамент утеплять, в таком случае лучше всего приобрести несъемную опалубку.

Возведение опалубки

Опалубка возводится для того, чтобы получилась выступающая над грунтом часть фундамента. Ее обычно изготавливают самостоятельно из фанеры либо обрезной доски. Для этого нужно:

• По всему периметру ленты вбить вертикальные бруски через некоторое расстояние.
• Сбить обрезную доску или фанеру в щиты и прикрепить к вертикальным брускам по обе стороны ленты.
• Важно чтобы шляпки саморезов оставались внутри опалубки, чтобы поверхность стен ленты получилась ровной.
• После этого устанавливаются распорки с внешней стороны опалубки, во избежание ее деформации во время заливки бетона.
• При помощи строительного уровня необходимо проверить горизонтальность и вертикальность всех щитов опалубки и при наличии дефектов исправить их.
• В завершение по всему периметру опалубки натягивается шнур и делается отметка, до которой будет производиться заливка бетона.

Армирование

Данный этап возведения фундамента является очень важным, поскольку именно армирование фундамента позволяет повысить прочность готового основания. Для армирования обычно используются стальные арматурные пруты диаметром 14-16 мм и гладкая арматура диаметром 8-10 мм. Стальные пруты укладываются вдоль ленты (как правило, достаточно 2-х прутов в нижнем ярусе при ширине фундамента 40 см и 2-х в верхнем), после чего скрепляются вертикальной и поперечной гладкой арматурой, создавая скелет арматурного каркаса. В результате должны получиться ячейки квадратной или прямоугольной формы.

При армировании фундамента очень важно соблюдать расстояние между прутьями, а также отступать от стенок ленты на 5 см с каждой стороны. Это позволит избежать возникновения коррозии металла.

Для скрепления арматуры чаще всего используют вязальную проволоку и специальный крючок. Специалисты не рекомендуют использовать сварку, поскольку в тех местах арматура теряет свои характеристики, тем самым уменьшая прочность все конструкции в целом.

Как залить ленточный фундамент своими руками?

После завершения армирования, можно приступать к заливке бетона. Здесь очень важно заливать бетон одномоментно, так как прочность фундамента залитого в несколько слоев значительно падает. Для этого в большинстве случаев заказывают бетонный раствор на заводе, который привозят в бетономешалке и заливают сразу по всему периметру.

Также очень важно избежать образования воздушных пустот в бетонном растворе, поэтому в процессе заливки бетона через каждые 20 см необходимо тщательно утрамбовывать бетон. Для этого можно использовать специальный строительный вибратор или простукивать молоточком по стенам опалубки.

По истечении 3-х дней после заливки бетона, опалубку уже можно будет демонтировать, а стороны фундамента гидроизолировать специальными средствами (мастикой, рубероидом и пр.). Пазухи между фундаментом и землей засыпаются песком, а с внешней стороны защищают отмосткой.

Возможные ошибки при возведении фундамента и как их не допустить

Очень часто при строительстве мелкозаглубленного фундамента могут допускать ошибки и ошибочно считать, что чем выше лента фундамента, тем лучше. На самом деле это совсем не так, и причин для этого несколько:

• Увеличение ленты повлечет за собой затраты на увеличение армирования, в противном случае фундамент не будет прочным и легко деформируется.
• При строительстве каркасного дома на мелкозаглубленном фундаменте, следует учитывать, что конструкция дома достаточно гибкая, и в сочетании с гибким фундаментом создают одну единую конструкцию, которой не страшны пучения грунта. Если же сделать фундамент значительно выше, то его гибкость теряется и при давлении дома на него с одной стороны, а пучения грунта с другой стороны, рано или поздно фундамент не выдержит и треснет.

Хочется отметить, что если нужно поднять фундамент выше, так как не хватает его высоты, то лучше всего это сделать, выложив необходимую высоту кирпичом или дополнительной монолитной лентой, которая будет отделена от основной слоем гидроизоляции.

Выполнить монолитный ленточный мелказуглубленный фундамент своими руками не составляет особых усилий, однако важно соблюдать все нюансы и правила возведения. Только в таком случае в результате может получиться качественное основание для любого строения.

profundamenti.ru

Мелкозаглубленный ленточный фундамент своими руками

Ленточный мелкозаглубленный фундамент

Началом строительства любого здания является закладка фундамента. При выборе типа основания следует учитывать различные факторы, начиная от особенностей грунта и заканчивая конструктивными особенностями основного строения. Последнее время популярностью пользуется мелкозаглубленный ленточный фундамент, это объясняется его универсальностью, небольшими затратами на строительные работы и возможностью возвести конструкцию без применения тяжелой строительной техники.

Когда используется фундамент мелкого заложения

Такое основание можно смело возводить под легкие загородные строения небольшой этажности. Это могут быть дома из дерева и его разновидностей, из газосиликатных и пенобетонных блоков, каркасно-щитовые сооружения. Не исключено использование мелкозаглубленного фундамента под кирпичные дома при условии, что стены будут иметь незначительную толщину.

Высота строений, возведенных на фундаменте мелкого заложения не должна превышать трех этажей.

Где используется мелкозаглубленное основание

Кроме этого мелкозаглубленное основание подходит для строительства на грунтах, склонных к пучению, так как небольшое заглубление защищает конструкцию от воздействий пучинистого грунта.

к оглавлению ↑

Особенности возведения мелкозаглубленного основания

Выбирая для дома фундамент мелкого заложения, следует учитывать некоторые особенности его возведения:

Нюансы мелкозаглубленного фундамента

• Такое основание требует обязательной защиты от осадков. Поэтому очень важно предусмотреть организацию водосточной и дренажной системы. Это позволит сместить большую воду от линии фундамента. В наших предыдущих статьях есть подробная информация о том, как сделать дренаж фундамента.
• Одним из способов защиты мелкозаглубленного фундамента от осадков и поверхностных вод является отмостка. Большинство профессиональных строителей настаивают на ее обустройстве. Узнайте больше из нашей статьи: для чего нужна отмостка и как ее обустроить.
• При самостоятельном изготовлении такого фундамента лучше всего привлечь для работы большое количество людей, чтобы обеспечить быстрое приготовление бетона и его одноразовую заливку.
• В процессе строительства мелкозаглубленного основания следует использовать только высококачественный бетон. Читайте подробную статью о том, какой цемент лучше использовать для качественного бетона.
• Главной особенностью такого типа фундамента является необходимость завершения основного строительства до наступления морозов, так как такое основание нельзя оставлять на зиму.

к оглавлению ↑

Что следует принимать во внимание при строительстве МЗЛФ

Очень важным фактором является тип грунта на участке. Дело в том, что на грунтах органического происхождения и на глине строительство мелкозаглубленного ленточного фундамента запрещается.

Не меньшее значение имеет уровень грунтовых вод. Очень близкое их расположение может стать причиной быстрого разрушения бетонной ленты мелкого заложения.

Рельеф местности определяет степень сложности возведения мелкозаглубленного фундамента. При сильном перепаде высоты лучше возвести фундамент другого типа. Ранее мы подробно писали об устройстве фундамента на склоне.

к оглавлению ↑

Правила выполнения расчетов нагрузки на мелкозаглубленный ленточный фундамент

При выполнении расчетов нагрузки на фундамент мелкого заложения важно учесть все параметры. Общая нагрузка на основание дома может быть постоянной и переменной. В первом случае речь идет о следующем:

• Конструкция здания и его особенности.
• Этажность строения и его общая высота.
• Материал, который планируется использовать для возведения стен и перегородок здания.
• Нагрузка от кровельной конструкции, включая вес кровельного материала.

Кроме того следует учитывать сезонные нагрузки от осадков, особенно в зимнее время. Именно зимой снежная масса на крыше дома оказывает большое давление.

К нагрузкам переменного типа относится количество жильцов, вес мебели и подобные факторы.

к оглавлению ↑

Технология строительства МЗЛФ

Мелкозаглубленная бетонная лента основания возводится достаточно просто, поэтому все работы доступны для самостоятельного выполнения. Кроме того для этого процесса потребуется несколько помощников, а вот без тяжелой строительной техники можно обойтись.

Набор инструментов для работы

Строительство ленточного мелкозаглубленного основания требует набора самых простых инструментов:

Наборы инструментов

• Лопата, можно приготовить совковую и штыковую лопату.
• Молоток и кувалда.
• Электрическая дрель, болгарка с дисками, шуруповерт.
• Рулетка и строительный уровень.
• Обычная веревка или строительный шнур.

к оглавлению ↑

Траншея

При определении ширины траншеи учитывается ширина стены и размер толщина опалубочной конструкции. Непосредственно монолит фундамента должен получиться вровень со стеной, но с учетом опалубки ширина траншеи должна быть немного больше. Если строительство ведется на сыпучем или пучинистом грунте, то следует еще немного увеличить этот параметр траншеи.

Прежде чем приступить к рытью траншеи необходимо сделать разметку участка, используя для этого деревянные колышки и строительный шнур или веревку. Колышки вбивают по углам будущего фундамента, а шнур натягивают между ними по периметру. При этом следует отметить и внутренний, и наружный периметр.

Если строительство не требует точных расчетов мелкозаглубленной бетонной ленты, то глубина заложения определяется расположением слоя твердой глины. В этом случае дно траншеи следует опустить на 25-30 см ниже верхнего уровня глиняного слоя.

Копка траншеи

Для общего ознакомления следует сказать, что грунт чаще всего представляет собой следующую структуру:

• Верхние 10 см – слой плодородной почвы.
• Следующие 10-20 см занимает смесь песка и глины.
• Ниже этого слоя располагается твердая глина, копать которую достаточно трудно.

Дно траншеи следует углубить примерно на 30 см, чтобы соорудить фундамент и подушку для него. Таким образом, общая глубина фундамента мелкого заложения составляет около 0,7 метра. Такой параметр вполне соответствует требованиям, которые предъявляются при строительстве каркасных, щитовых и других строений небольшого веса.

к оглавлению ↑

Создание подушки

Чтобы сезонные подвижки грунта и другие изменения в почве равномерно распределялись по всей площади подошву фундамента, необходимо создать своеобразную подушку из песка и щебня. Песчаный слой должен иметь толщину около 5 см. песок засыпают в траншею, разравнивают, поливают водой и тщательно утрамбовывают. Щебень насыпают слоем такой же высоты, хорошо разравнивают, уплотняют и заливают жидким цементным раствором. В результате выполненных действий получается подошва фундамента.

к оглавлению ↑

Армирование

Армируем МЗЛФ

Прочность и надежность любого фундамента обеспечивает каркас из арматурных прутьев. Не рекомендуется пренебрегать созданием армирующего пояса, так как он принимает на себя основную нагрузку. По этой же причине не следует экономить на арматуре или использовать элементы низкого качества.

Для создания армирующего пояса необходимо взять прутки арматуры сечение 10-12 мм и связать их, создавая два уровня по два прутка. Ширина и высота армирующего каркаса определяется параметрами фундамента, от каждого края фундамента арматура должна отступать на 5 см. основные прутья каркаса нужно обязательно связать между собой вертикальными и поперечными прутками. Для вязки лучше всего использовать специальную мягкую проволоку. При необходимости соединения прутьев по длине важно делать нахлест концов арматуры в 10-15 см.

к оглавлению ↑

Опалубочная конструкция

Опалубку можно возводить перед сборкой армирующего пояса, но для удобства этот этап немного отодвигают. Дело в том, что в готовой опалубочной конструкции вязать каркас намного сложнее.

Основное предназначение опалубки – формирование ровных стенок бетонной ленты, поэтому для ее изготовления необходимо использовать щиты, сколоченные из досок или фанеры. Внутренняя часть щитов должна быть максимально гладкой, поэтому доски хорошо обрабатывают (узнайте, как выбрать качественные доски для опалубки). Чтобы конструкция смогла удержать внутри тяжелую бетонную массу, рекомендуется сделать подпорки и перемычки. Подпорки устанавливают с внешней стороны конструкции на расстоянии 50-60 см, перемычки закрепляют по верхнему краю щитов, чтобы опалубка не разъехалась под давлением бетона.

к оглавлению ↑

Заливка бетона

Качественный фундамент может получиться только при использовании качественно приготовленного бетона. Поэтому идеальным вариантом считается раствор, приготовленный в заводских условиях. Большинство опытных мастеров советуют по возможности использовать именно этот вариант. Однако при незначительном бюджете строительства экономия требуется на каждом этапе, включая приготовление бетона. Отличным решение проблемы может стать мобильная бетономешалка, ее можно взять в аренду, что существенно сэкономит средства.

Качество бетона также зависит от используемых компонентов и их количества, следовательно, соблюдение пропорций и качественные ингредиенты помогут изготовить прочное и надежное основание для дома или другой постройки.

Заливку бетона рекомендуется выполнять в один прием, при этом толщина одного слоя не должна превышать 20-25 см. После заливки одной порции необходимо уплотнить бетонную массу, для этой цели применяют вибратор или обычный металлический прут. В последнем случае бетон осторожно протыкают в нескольких местах, удаляя пузырьки воздуха. Уплотнение бетонного раствора способствует повышению прочности всего основания.

По окончании заливки бетонной массы поверхность фундамента хорошо разравнивают и оставляют на 28-30 дней, чтобы бетон застыл и набрал необходимую прочность. В течение этого времени фундамент защищают от мусора и осадков, накрывая его полиэтиленовой пленкой. Кроме того в жаркие дни поверхность постоянно опрыскивают водой, чтобы бетон не растрескивался. Возможно, Вам также будет интересно узнать об уходе за фундаментом после заливки.

к оглавлению ↑

Утепление и гидроизоляция

Чтобы избежать промерзания фундамента мелкого заложения, не стоит пренебрегать утеплением и гидроизоляцией основания. При этом защита должна захватывать и вертикальные, и горизонтальные стенки.

Ленточный фундамент мелкого заложения можно сделать своими руками. При этом необходимо принять во внимание основные факторы, оказывающие влияние на качество основания, учесть особенности возведения фундамента такого типа и соблюдать технологию его строительства.



stroykarecept.ru

Ленточный мелкозаглубленный фундамент: самостоятельное возведение

Как правило, практически каждый, кто затевает строительные работы уже сразу же в мыслях, визуализирует результаты своих трудов. Следует отметить, что на данном этапе строительства главной задачей для многих является скорейшее окончание строительства, при этом с минимальными затратами. Конечно же экономить можно и нужно! Но делать это необходимо правильно. Главным образом, это относится к возведению основания для будущего строения или как его принято по-другому называть – фундамента. Именно фундаментальное основание является одним из самых важнейших и значимых элементов будущей постройки, какое бы она назначение не имела.

Для того чтобы существенно сэкономить на возведении основания наиболее привлекательным вариантом является мелкозаглубленный ленточный фундамент. Стоимость данного основания в сравнении со своими аналогами на порядок меньше. В данном материале будут рассмотрены основные моменты по его возведению, условиям эксплуатации, а также преимущества и достоинства этого фундамента.

Применение ленточного мелкозаглубоенного основания

Данный, рассматриваемый нами фундамент наиболее часто используется для закладки под относительно легкие и простые по своему устройству конструкции. Если грунт в той местности где принято решение о возведении строения, сухой и не сыпучий, в этом случае упомянутое основание сможет прекрасно выдерживать нагрузки построек, имеющих один этаж, при этом застройщик сможет значительно сэкономить свои средства и время на постройку объекта.

Если же почва под застройку глинистая и содержит довольно большое количество влаги, тогда придется фундамент армировать, а его основание соответственно придется заполнять более крупнозернистым песком

Возведение фундамента: ленточное, мелкозаглубленное основание

Устройство описанного нами фундаментального основания, как и других его видов также, начинается с предварительной подготовки грунта и проведения земляных работ. В первую очередь следует выровнять необходимую площадку под строительство, это необходимо для того чтобы почва была ровной и не образовалось разница размеров в глубине вырытого рва, который и будет сделан для основания. Для выравнивания места для застройки нужно снять верхний слой почвы, при этом следует учитывать и запас – порядка двух метров с каждой стороны участка. Для проведения данных работ можно воспользоваться водяным уровнем, это отличный инструментарий для отображения перепадов высот грунта на разных участках земли предназначенной под постройку здания.

Далее понадобится сделать разметку, согласно вашего проекта, возведения постройки. В первую очередь следует отметить основные элементы, для этого можно воспользоваться предварительно подготовленными колышками для разметки и веревкам. К примеру, если будущее здание будет иметь форму прямоугольника, в этом случае колышки следует забивать по углам. А вот если будущее строение имеет более сложную форму, в этом случае колышки понадобятся на всех стыках и поворотных местах постройки. Обращаем внимание на то, что данную процедуру необходимо проводить с особой тщательностью.

Следующим этапом будет подготовка траншеи под основание, глубина которой должна будет составлять не менее полуметра. Ширина траншеи фундамента должна быть чуть больше чем ширина планируемых стен постройки. Данный этап довольно трудоемкий, поэтому если есть возможность, лучше воспользоваться услугами спецтехники, к примеру экскаватора, поскольку это намного быстрее и вам после прорытия траншеи просто придется подравнять ее стенки.

В том случае если доступ к месту строительства затруднен для проезда спецтехники, в сети интернет можно найти услуги мини-спецсредств и мобильных экскаваторов, которыми и можно также воспользоваться, поскольку их главным преимуществом является эффективная работа даже в самых стесненных условиях.

После того как траншея для фундаментального основания готова, ее необходимо тщательно устелить гидроизоляционным материалом. Для этих целей отличным вариантом будет такой материал как рубероид. Данную операция проводится для того, чтобы прочность подушки из песка не уменьшалась.

Следующий шаг – это укладка той самой песочной подушки, слой крупнозернистого песка должен составлять не менее 20 см. Далее этот слой намачивается и плотно утрамбовывается, лучше это делать при помощи специальных технических устройств.

Мелкозаглубленный ленточный фундамент: армирование, установка опалубки

Для армирования данного вида фундамента наилучшим образом подойдет именно арматура, а не гладкий пруток, так как арматура имеет ребристую поверхность, благодаря чему обеспечивается лучшая сцепка готового фундамента и соответственно конструкция имеет лучшую прочность.

Следующий этап – это установка опалубки, для проведения такого рода работ понадобится ровные доски (оптимальный вариант длины составляет 6 м.). Хотелось бы обратить внимание, что сборку опалубки необходимо делать снаружи, это делается для максимальной ровности поверхности основания. Высота щитовых листов должна составлять не менее полуметра над грунтом. Снаружи щиты опалубки укрепляются специально предназначенными распорками. Для эффективного вентилирования фундамента можно воспользоваться отрезком трубы из пластика, ее диаметр должен составлять 10 см. Данное изделие следует набить песком насыщенным влагой и закрепить на выступающих верхних прутьях арматуры, сделать это нужно со всех сторон конструкции фундаментального основания.

И наконец заключительная стадия – заливка фундамента. Для проведения данных работ можно воспользоваться как готовым вариантом – купить необходимый раствор, так и самостоятельно его сделать. Заметим, что готовый вариант более предпочтителен, поскольку заливка осуществляется в один слой, благодаря чему застывший бетонный раствор не будет трескаться, как это может случится со слоями, которые будут залиты в разные временные промежутки.

После того как сделана заливка, необходимо аккуратно простучать деревянным молотком наружную часть опалубки, это делается для того чтобы стенки были максимально ровными. Верхняя поверхность основания разравнивается при помощи мастерка.

Наконец фундаментальное основание возведено, теперь остается только дождаться пока конструкция просохнет и демонтировать опалубку.

profundamenti.ru

Мелкозаглубленный ленточный фундамент: делаем своими руками

Как сделать мелкозаглубленный ленточный фундамент – об этом думают многие застройщики, которые сами хотят возвести дом для постоянного или сезонного проживания  При этом основание под зданием должно быть крепким, экономичным, долговечным, надежным.

Под все перечисленные критерии с успехом подходит мелкозаглубленный фундамент. Он не требует значительных финансовых, временных затрат, устойчивый, имеет презентабельный вид. Его глубина рассчитана на основательное здание высотой до трех этажей.

Выбор конструкции

В наше динамичное время жители огромных мегаполисов, крупных и мелких городов массово устремились в сельские районы, пригородные кластеры. Городские семьи предпочитают жить вдали от загазованности, ежедневных пробок, редко убирающихся свалок, некачественных продуктов, питьевой воды. Предпочтение отдается свежему воздуху, проживанию среди яркой зелени, пения птиц, вкусных овощей, фруктов, парного молока, мяса, родниковой воды.

Чтобы все это иметь и ежедневно потреблять, необходимо построить свой собственный дом. Для дома нужен качественный фундамент. Мелкозаглубленные ленточные фундаменты как никакие другие подходят для строительства жилых домов собственными силами.

Подобные основания позволяют владельцу применять смекалку, используя подручные материалы, имеющиеся поблизости, комбинировать состав, конфигурацию ленты. У каждой строительной конструкции существуют свои плюсы и минусы, но о данном типе основания можно только сказать, что здесь их нет. Недостатки – только то, что на данном фундаменте нельзя возводить многоэтажные здания. Для них предусмотрены совсем другие монолитные ростверки и свайные основания.

Видео

Наглядный видео пример устройства ленточного фундамента.

Основные характеристики

1. Изготовление мелкозаглубленного ленточного фундамента не требует использования специальной тяжелой строительной техники.
2. Объект выполняется с минимальным объемом земельных операций.
3. По сметной стоимости основание обойдется в два раза дешевле, чем аналогичное строительство глубоко заглубленного фундамента.
4. По периметру строения легко сооружается подвальное помещение либо просторный входной погреб.
5. Подобные основания могут сооружаться на не пучинистых почвах, слабо-, средне-, сильно пучинистых грунтах.
6. На ленточных мелкозаглубленных фундаментах с успехом устанавливаются и эксплуатируются одно-, двух-, трехэтажные деревянные, бетонные, кирпичные, каменные здания и сооружения, глубина основания это позволяет.
7. Конфигурация основания – рамка в виде монолитной ленты из железобетона, которая охватывает весь периметр жилого дома  либо хозяйственной постройки.

Перед началом производства работ по обустройству фундамента необходимо провести тщательный анализ плотности и внутреннего состава грунтов. Одновременно проверить уровень подземных вод.

Мелкозаглубленный ленточный фундамент нельзя возводить в мерзлом грунте. Все операции по укладке основания должны осуществляться в весенне — летний период либо быть завершены до наступления зимних морозов.

Этапы возведения

Далее мы пошагово расскажем о том, как возводится ленточный фундамент.

Траншея

 Важным этапом возведения основания под жилой дом, либо другого сооружения является правильная подготовка траншеи для укладки бетона.

Выбрав ровную площадку, где будет располагаться дом, приступают к разметке траншей на местности.

Предварительно можно спланировать участок с помощью легкой техники, трактора, мотоблока. Незначительные возвышенности и впадины выравниваются обычной лопатой.

Мелкозаглубленный ленточный фундамент на глинистой почве, суглинке, каменистом грунте будет выполняться лучше, чем на песчаных и черноземных грунтах. Чтобы исключить осыпание, заиливание траншеи во время проливных дождей, траншею накрывают геотекстилем. Дополнительно он предохранит ее от прорастания сорняков, мелкой поросли деревьев и кустов.

На дне траншеи МЗЛФ формируется уплотнительная подушка. Ее размеры: общая глубина в 35 см будет достаточной для придания основанию необходимых прочностных характеристик. Вся глубина фундамента будет равняться 50 см. Ширина траншеи под стенки здания толщиной два кирпича должна составлять 60 — 80 см. Для создания подушки на дно траншеи насыпается однородный слой песка толщиной 20 см.

Песчаную прослойку необходимо тщательно утрамбовать и пролить водой до полного промокания. Сверху на песок насыпать щебень мелкой фракции толщиной слоя 20 см. Тоже пролить водой и утрамбовать. С целью создания гидроизоляционной прослойки ленточного мелкозаглубленного фундамента, сверху на гравий необходимо раскатать полосу рубероида, сложенную вдвое.

Закончив подготовку траншеи, следует с помощью уровня проверить плоскость выполненной подушки. Она должна быть строго горизонтальной. В выкопанную траншею устанавливается опалубка из деревянных, металлических, пластиковых щитов.

Опалубка

 Для установки опалубки мелкозаглубленного ленточного фундамента своими руками  обычно используют готовые деревянные, металлические, пластиковые щиты.

Их закрепляют с помощью распорок в траншее, фиксируя проволочными перегородками между собой.

Залив бетон, дождавшись его полного застывания, щиты демонтируют, проволоку внутри бетона оставляют, откусывая кусачками.

При отсутствии щитовой опалубки ее можно изготовить самостоятельно из досок, листового металла, плоских шиферных либо пластиковых листов. Доски сбиваются гвоздями с шагом соединения 80 см. Деревянные щиты фиксируются на основании подпорками либо опорными брусьями сечением 50 х 50 мм. Брусья ставятся через каждые 70 см. Установив опалубку на место, ее необходимо накрыть листами пергамина либо полиэтилена.

Армирование

 Фундамент мелкого заглубления должен быть обязательно армирован стальной арматурой, для придания ему необходимой прочности в комбинации с бетоном.

Качественное армирование является залогом монолитности, долговечности всей его конструкции, надежной службы на многие годы. С этой целью сооружается каркас из стальной арматуры.

Необходимо выбрать арматурные прутья диаметром 14 — 18 мм. Длина может быть самой разной. Специалисты в сфере строительства рекомендуют использовать арматуру длиной от 2 — х до 5 — ти метров. Расчет такой: чем длиннее арматурные прутья, тем меньше соединений в конструкции сеток, а значит, тем выше прочность структуры основания. Формируется каркас, сетки из арматуры укладываются на подушку по всему периметру подготовленной траншеи.

Внутри сеток изготавливается скелет из прутьев арматуры меньшего диаметра. Для этого используется арматура сечением 10 мм. Между собой прутья соединяются мягкой проволокой методом скручивания. С этой целью предварительно заготавливаются отрезки стальной отожженной проволоки длиной 30-40 см. Они откусываются кусачками и раскладываются по периметру траншеи.

Заливка бетона

Наиболее ответственный этап выполнения основания – заливка бетона в подготовленный  мелкозаглубленный ленточный фундамент. В конструкции используется бетон марки М 400, М 500, М 600 и выше.

Подготовка

Собственноручно замешанный бетон наиболее качественный, прочный, долговечный. Для его изготовления необходимо приобрести ингредиенты: цемент марки не ниже М400, щебень, лучше крупных фракций для более сильного сцепления, песок, вода. Соблюдать пропорцию: цемент – 1 часть, песок – 3 части, щебень – 5 частей, вода – 1 часть. Тщательно перемешать, использовать в течение 3 часов.

Хорошо замешанный до однородного состояния бетон заливается в подготовленную траншею. Во избежание пустот, воздушных пузырей, камер, смесь уплотняется после заливки. Эта операция может выполняться двумя способами. Ручной трамбовкой или вибрирование специальным вибропрессом.

Жидкий бетонный состав заливается  не весь сразу. Он добавляется по мере утрамбовки, чтобы полностью уплотнилась вся глубина залитого слоя.

 Засыпка и утрамбовка

Когда залитый бетон окончательно застынет, необходимо образовавшиеся пустоты в траншее засыпать землей и хорошо ее утрамбовать.

Заключение

Как видно из статьи, изготовление собственными силами ленточного мелкозаглубленного фундамента не является слишком сложным мероприятием. Основное его достоинство – доступность, малая стоимость, использование всех имеющихся под рукой материалов. Для выполнения всех работ подойдут домашние инструменты, хозяйственный инвентарь.

Необходимо только использовать существующие общие технологические процессы, соблюдать нехитрые правила осуществления монтажных операций. Все давным — давно выверено нашими предками и профессиональными строителями высокой квалификации. Соблюдение их опыта приведет каждого, кто хочет создать хороший фундамент для своего дома, к положительному результату. Если вы даже впервые решили возвести основание – дерзайте! Прочитав нашу статью, смело берите старт, начинайте с нуля и у вас все получится! Желаем вам успеха!

Вконтакте

Facebook

Twitter

Google+

Одноклассники

osnovapoddom.ru
