Электроснегоочиститель своими руками – самодельная ручная снегоуборочная машина на колесах. Как сделать электрический снегоочиститель для дома по чертежам?

Электрический снегоуборщик своими руками

Собрать в домашних условиях самодельный электрический снегоуборщик не так уж и сложно. Надо уметь пользоваться сварочным аппаратом и иметь доступ к токарному станку. В крайнем случае, выточить детали можно под заказ, посетив мастерскую по металлообработке. Электродвигатель для снегоуборщика подойдет любой асинхронный, рассчитанный на 220 вольт мощностью примерно 2 кВт.

Нюансы конструирования самодельного электрического снегоуборщика

Во время сборки электрического снегоуборщика своими руками, обязательно возникнет много вопросов, касаемо технической стороны машины. Любой умелец старается выяснить, какими запчастями лучше комплектовать свое изобретение. Больше всего вопросов возникает по электрической части снегоуборочной техники:

  • Снегоуборщик необязательно комплектовать отдельным электродвигателем, корпус которого имеет фланцевое крепление или монтажные лапы. Самодельную технику можно оснастить любым мотором, идущим вместе с мощным электроинструментом. Подойдет болгарка, триммер, электродрель или перфоратор.
  • Если нужно сделать снегоуборщик на дачу, где предполагается изредка очищать маленькую площадь от свежевыпавшего снега, то мощности мотора хватит от 1,6 до 2 кВт. Такая машина будет отбрасывать снежную массу на расстояние до 4 м.
  • При использовании мотора с высокими оборотами, надо придумать понижающий редуктор. Его можно сделать из набора шкивов или звездочек разного диаметра. Например, мотор болгарки мощностью 1,6 кВт развивает до 6 тыс. об/мин. Их нужно понизить до 3, а лучше 2 тыс. об/мин. Для самодельного снегоуборщика оптимально подойдет электродвигатель мощностью 2,2 кВт, у которого частота вращения вала имеет показатель 2–2,5 тыс. об/мин. Часто расчет мощности мотора определяют по формуле: 1 кВт на 150 мм рабочего механизма, например, шнека.
  • По сравнению с бензиновым мотором, электродвигатель представляет большую опасность для оператора. Это связано с поражением током. В мотор не должен попадать снег, поэтому его надо поднять на раме снегоуборщика повыше от земли. Дополнительно надо постараться сделать герметичный кожух.
  • Подключаться электрическая снегоуборочная машина будет к розетке через длинную переноску. Кабель желательно найти бронированный с надежной изоляцией, выдерживающей пониженную температуру до –60
    о
    С.

Соблюдение правил безопасности нужно самому оператору, поэтому к электрической части снегоуборщика нужно отнестись серьезно. Когда все эти нюансы будут тщательно продуманы, можно приступать к созданию самой машины.

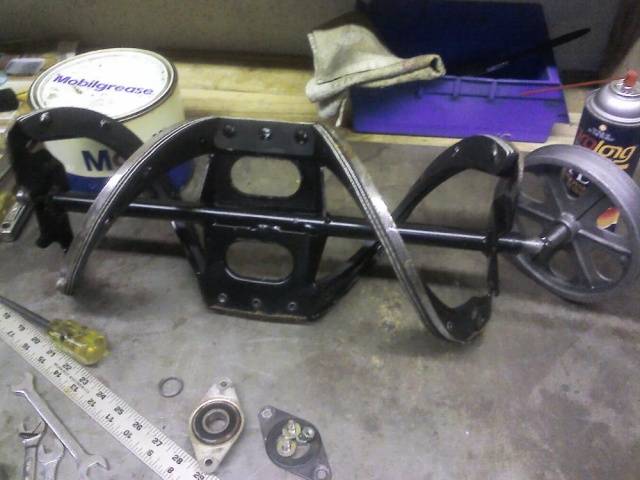

Изготовление шнека для электрического снегоуборщика

Практически каждый снегоочиститель оборудован шнековым механизмом. Неважно, электрическая это модель или бензиновая. Шнек представляет собой вращающийся барабан с закрученными по спирали ножами. Причем они комплектуются из двух частей. Витки спирали направлены к центру, где стоят стальные лопатки. Во время вращения шнека лопасти сгребают снег от боков корпуса снегоуборщика и направляют его к центру. Лопатки подхватывают рыхлую массу и выталкивают через сопло, на котором стоит рукав с направляющим козырьком.

Чтобы сделать шнек снегоуборщика, нужно найти вал. Для этого подойдет труба толщиной 20 мм. От ее длины зависит ширина захвата снегоочистителя, но усердствовать ненужно. Обычно хватает 500–800 мм. По центру трубы приваривают две прямоугольные пластины из толстой стали, расположенные друг против друга. Это будут лопатки.

Ножи шнека вырезают из листового металла или боковых полок автомобильных покрышек. Еще подойдет транспортерная лента. Для барабана шириной 500 мм понадобится 4 диска диаметром 280 мм. По центру каждой заготовки сверлят отверстие. Его диаметр должен соответствовать толщине вала. Получившиеся кольца распиливают сбоку, после чего края растягивают в противоположные стороны.

Готовые витки спирали фиксируют к валу по направлению к лопаткам, как это показывают чертежи. Один край ножа закрепляют на самой лопатке, а другой – фиксируют к стойке, которую тоже приваривают к валу.

Внимание! Важно выдержать одинаковое расстояние между витками спирали, иначе снегоуборщик будет вилять по сторонам.

На концы вала приваривают цапфы, а на них насаживают подшипники № 305. Они должны быть закрытого типа, иначе от попадания снега с песком произойдет заклинивание.

Ковш на снегоуборщик своими руками выгибают из листовой стали толщиной 2 мм. Его ширина равна длине шнека, плюс оставляют свободное место для привода. Внутренний полукруг корпуса делают на 20 мм больше диаметра спиральных ножей. В нашем примере размер полукруга ковша составляет 300 мм. Боковые стенки вырезают из стали или толстой фанеры. По центру крепят ступицы, и устанавливают шнек с подшипниками. На одну из цапф перед этим нужно насадить шкив ременного или звездочку цепного привода.

Во время работы все шнековые снегоуборщики выбрасывают снег далеко в сторону. Для этого вверху на ковше напротив лопаток вырезают отверстие – сопло. Здесь фиксируют рукав из куска трубы и поворотный козырек.

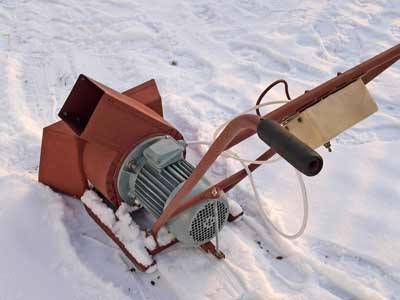

Сборка шнекового снегоуборщика с электрическим двигателем

Итак, сама шнековая рабочая часть снегоуборщика готова, теперь нужно оснастить ее электродвигателем. Сначала потребуется сварить раму снегоуборочной машины. Для этого понадобятся металлические уголки. В процессе работы можно воспользоваться чертежом. Размера рамы 480х700 мм под шнековую насадку шириной 500 мм будет достаточно. Важно предусмотреть две перемычки для крепления электродвигателя.

Снизу к раме фиксируют полозья лыж. Их можно вырезать их дерева или загнуть края металлических уголков. Рукоятку управления лучше сделать регулируемую. На перемычку болтами крепят электродвигатель и шнековую насадку. Теперь осталось на снегоуборщике сделать привод. Он может быть цепной со звездочками или ременной со шкивами.

Кабель к электродвигателю лучше подсоединить короткий. На свободном конце предусматривают разъем для подключения к переноске. Перед запуском мотора шнек нужно прокрутить руками. Он должен свободно вращаться, не зацепляя ножами корпус ковша. Если все в порядке, можно попробовать снегоуборщик в работе.

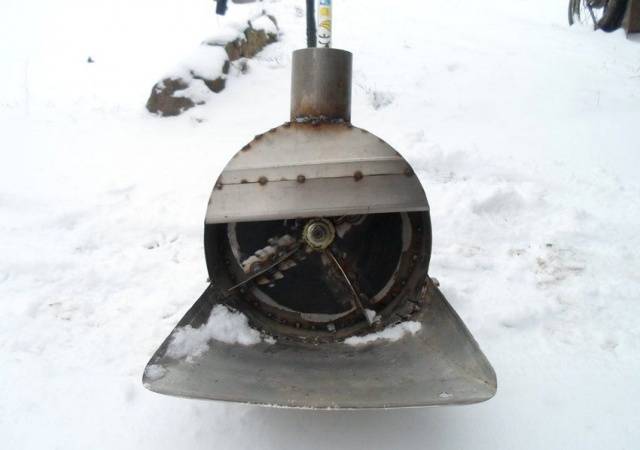

Электрический снегоуборщик из триммера

Неплохой снегоуборщик своими руками получится собрать из триммера. Однако не каждая электрокоса подойдет для самоделки. Модели с изогнутой штангой передают крутящий момент от двигателя к ножу через гибкий трос. Такие триммеры обычно комплектуются электромоторами слабой мощности. Для снегоуборщика они не подойдут. Хорошая машина получится из электрокосы с ровной штангой, где крутящий момент передается через редуктор жестким валом.

Подготовив сварочный аппарат, металлические заготовки и сам триммер, приступают к созданию снегоуборщика:

  • Сначала нужно собрать сам корпус. Его делают круглой формы. Можно выгнуть стальной лист, но лучше найти металлическую бочку. Ее нужно отрезать болгаркой, отступив от дна 150 мм. Внутри этого корпуса будет вращаться крыльчатка. Для установки механизма в центре дна бочки сверлят отверстие по толщине вала редуктора. Сбоку прорезают квадратное окно, через которое будет происходить выброс снега. Сам редуктор триммера тоже будет закреплен к дну бочки, поэтому для него дополнительно сверлят отверстия.
  • Бочку проворачивают так, чтобы окошко для выброса снега оказалось вверху. Спереди открытую часть корпуса на 1/3 заваривают стальным листом.
  • Ротором снегоуборщика является крыльчатка из пяти лопастей, но обычно их хватает четыре или три штуки. Для изготовления конструкции нужен диск. На него наваривают стальные пластины размером 250х100 мм, вырезанные в форме лопастей.
  • Теперь к нижней части корпуса спереди нужно приварить лопатку. Она будет подрезать пласт снега во время продвижения снегоуборщика вперед. Для лопатки подойдет кусок стального листа размерами 400х300 мм. По бокам можно загнуть направляющие бортики высотой 20 мм.
  • К вырезанному на боковой части корпуса окошку приваривают квадратный патрубок высотой около 100 мм. На него надевают козырек, который будет направлять выбрасываемый снег в сторону.

После того, как редуктор триммера будет закреплен болтами к дну бочки, ротор подключают к электрокосе вместо ножа. Всю конструкцию устанавливают на раму. Для передвижения предусматривают колесную пару или лыжи. Готовый снегоуборщик сначала проверяют проворачиванием крыльчатки вручную. Если лопасти нигде не цепляются, можно пробовать конструкцию в работе.

На видео показан пример переделки триммера в снегоуборщик:

Собранный по любой схеме электрический снегоуборщик справится с рыхлым свежевыпавшим снегом. Техника будет работать тихо, не тревожа соседей. Электрический снегоуборщик обойдется без заправки топливом и маслом. Однако есть у этой конструкции весомый недостаток. Малая мощность электродвигателя не позволяет создать самоходную машину. Снегоуборщик постоянно придется толкать руками и по снегу это лучше делать, если раму поставить на деревянные лыжи.

Снегоуборщик электрический своими руками - энергоснегоскат и самодельная электротерка

С наступлением зимы начинает выпадать снег. Для многих владельцев частных участков очистка от снега является большой проблемой. Работая лопатой, можно потратить много сил и времени, а результат все равно не будет идеальным. Для помощи людям были созданы электрические снегоуборщики

(см. как выбрать). Однако часто их цена слишком высока для людей. Поэтому возникает вопрос: как сделать снегоуборочную машину с электродвигателем своими руками?

Устройство и принцип работы электрического снегоуборочной машины

Компактные бытовые снегоуборщики бывают бензиновыми и электрическими. Они отличаются между собой только способом питания: первые работают от бензина, вторые соответственно – от электричества. Прочитайте статью про электрические снегоуборщики.

Принцип работыПринцип работы

Принцип работы

Суть работы снегоуборщика заключается в следующем: с помощью специально крутящегося устройства собирать в себя снег, а затем с помощью выпускного желоба с силой выталкивать его в заданном направлении на нужную дистанцию.

Исходя из этого, снегоуборочные машины делятся на одноступенчатые и двухступенчатые. Первые для выталкивания снега используют только силу, которую создает шнек, вращаясь с большой скоростью. В конструкции вторых предусмотрен специальный ротор, который стоит на входе выпускного желоба, и, вращаясь, выталкивает снег.

Это позволяет шнеку крутиться с меньшей скоростью, что предотвращает его быстрый износ и частые поломки при попадании камней или других твердых предметов.

Шнек – устройство, которое измельчает снег и «забрасывает» его внутрь снегоуборщика. Находится он в передней части машины, внизу и закрыт сверху и по бокам корпусом-ковшом, чтобы снег направлялся именно в снегоуборщик. Шнек обычно изготавливают из металла.

Он представляет собой прочное монолитное устройство, которое похоже на бурильную установку или резьбу винта в увеличенном варианте. Вращаясь вокруг своей оси, он перемалывает снег и подает его внутрь снегоуборщика.

Одноступенчатый снегоуборщикОдноступенчатый снегоуборщик

Одноступенчатый снегоуборщик

Если скорость вращения большая (как в одноступенчатых видах), то попадание твердого предмета в шнек с большой вероятностью станет причиной его поломки. Поэтому в таких машинах его покрывают сверху резиной (иногда он полностью состоит из резины).

Эта особенность позволяет при контакте с твердой землей немного передвигаться снегоуборщику самостоятельно. В двухступенчатых машинах шнек вращается с меньшей скоростью, так как не он выбрасывает снег на большие расстояния, а ротор.

Такие снегоуборщики могут не только расчищать свежий снег, но и справляться со спрессованными и заледеневшими сугробами. Поверхность металлического шнека может быть как гладкой, так и зубчатой.

Кроме того, снегоуборщик имеет двигатель, выпускной желоб, который регулирует направление и дальность выбрасывания снега, колеса (иногда используются гусеницы), ручки для передвижения снегоуборщика человеком и в самых сложных моделях – панель управления.

Более подробно об эл. снегоуборщике смотрите на приведенном видео:

Снегоуборщики делятся на самоходные и несамоходные. В первом случае, передвижение осуществляется с помощью двигателя (подробнее – тут), во втором – с помощью самого человека (см. Forte QI-JY-50).

__Мы составили рейтинг самых больших бульдозеров в мире. Прочитайте статью о них тут.

Расчитать производительности бульдозера, в зависимости от грунта и технических характеристик бульдозера поможет эта статья .

А из этой статьи вы узнаете об особенностях бульдозера Б10М, производящегося на челябинском заводе.

Необходимые материалы

Чтобы сделать электро-снегоуборочную машину своими руками необходимы такие инструменты и материалы:

  • Сварочный аппарат и защитная маска
  • Дрель по металлу
  • Болгарка по металлу
  • Угольник и металлические струбцины
  • Молоток
  • Листы кровельного железа
  • Листы стали
  • Металлические трубы разного диаметра
  • Металлические уголки
  • Фанера
  • Болты и подшипники

Как сделать своими руками самоходной снегоуборщик

Шаг 1

Для начала необходимо решить шнековый или шнеково-роторных механизм снегоуборщика больше подходит для предполагаемых работ. Это зависит от того, насколько большое количество снега необходимо убрать.

Конечно, снегоуборщик с ротором сделать намного сложнее, но зато после обильных снегопадов он лучше справится с поставленной задачей. Прочитайте, как сделать роторный снегоуборщик.

Шаг 2. Шнек

ШнекШнек

Шнек

Главной рабочей деталью снегоуборщика является шнек. Он состоит из приводного вала и прикрепленных к нему «режущих» колец. Вал обычно изготавливают из трубы ¾ дюйма. Ее длина должна соответствовать длине ковша. К ее концам привариваются цапфы, которые в дальнейшем послужат для установления вала в подшипники.

В случае с двухступенчатыми снегоуборщиками в центре трубы прицеплена металлическая пластинка (обычно 12 см на 27 см). Она переправляет снег в выпускной желоб. По бокам от нее к трубе прицеплены кольца, которые обычно изготавливаются из транспортерной ленты толщиной 10 мм.

Также их можно вырезать из двухмиллиметровой листовой стали.

Часто делают четыре кольца, определенного диаметра. Диаметр зависит от размеров ковша и вала. Кольца распиливаются пополам и изгибаются в спираль.

Затем они привариваются к валу в виде сплошной спирали. Если машина шнеково-роторная, то бокам от центральной пластины.

Получается две сплошных спирали – справа и слева от пластины.
В двухступенчатых электро-снегоуборщиках спираль должна наклоняться к центру, чтобы при сгребании снега попадать на пластину, а затем в выпускной желоб.

Теперь шнек можно считать готовым.

Шаг 3. Ковш

Для изготовления самого ковша используют кровельное железо. Он должен закрывать шнек с трех сторон, но верхняя часть будет немного выдаваться вперед.

Ковш снегоуборщикаКовш снегоуборщика

Ковш снегоуборщика

Боковые части можно делать из фанеры с десятимиллиметровой толщиной. В боковые части устанавливаются самоцентрирующиеся подшипники (например: закрытые подшипники 205). В них встраивается вал с шнеком.
Подшипники должны быть надежно защищены от попадания снега и воды.

Расстояние от краев спирали шнека и внутренней поверхности ковша должно быть примерно 2 см. Шнек не должен цепляться за ковш. В верхней части ковша вырезается отверстие для выпускного желоба. Для его изготовления можно использовать кусок обычной канализационной трубы диаметров 15 см.

Однако диаметр может быть и больше. Главное, чтобы он был больше ширины пластины, которая выбрасывает снег. В верхней части трубу изгибается и задает направление выпадения снега.

Шаг 4. Рама

Для того, чтобы обслуживать или снимать двигатель было легко, делается специальная рама, на которую он будет устанавливаться. Основа рамы имеет П-образную форму и сделана из металлических уголков.

Затем к ней привариваются металлические планки для крепления мотора и ковша с шнеком. В раме просверливаются отверстия для установки ручки и колес.

Шаг 5. Колеса и лыжи

В производственных моделях для передвижения снегоуборщика обычно используют колеса, однако в самодельном варианте вполне подойдут лыжи. Она должны быть сделаны из металла и прикреплены по принципу обыкновенных санок, однако, на минимальном расстоянии от рамы.

Колеса и лыжи снегоуборщикаКолеса и лыжи снегоуборщика

Колеса и лыжи снегоуборщика

Если же использовать колеса, то протекторы должны иметь максимальное сцепление и устойчивость к морозам.

Шаг 6. Ручки

Ручки изготовляются из труб ½ дюйма и крепятся болтами к раме. Они должны быть удобны человеку, при перемещении снегоуборщика.

Шаг 7. Ротор

В двухступенчатых снегоуборщиках в конструкции шнека можно использовать не пластину, а усовершенствованный ротор. Он имеет форму четырех скрепленных прямоугольных пластин с осью посередине. Желательно, чтобы пластины имели ободки по краям, для того, чтобы лучше «забирать» снег.

Диаметр ротора должен соответствовать размерам ковша и не биться об него.

Шаг 8. Электродвигатель

В качестве двигателя могут использоваться простейшие электродвигатели мощностью около 1 кВт.
Двигатель должен быть изолирован от снега и воды. В противном случае, скорее всего, случится замыкание.

Шнур электропитания тоже должен быть без повреждений, а его длина должна обеспечивать необходимое расстояние между источников тока и снегоуборщиком.

ДвигательДвигатель

Двигатель

Шаг 9. Соединение двигателя и шнека

Двигатель может соединяться с валом двумя способами: с помощью редуктора или ременной подачей. В первом случае ось вращения двигателя расположена перпендикулярно валу. Редуктор, соединяющий ось двигателя и вал, заставляет шнек вращаться в нужном направлении.

Такая конструкция более надежная и эффективная, но обычно не разборная и сложна в изготовлении. Второе случай предусматривает параллельное расположения оси двигателя и вала. Соединяются они между собой передаточным ремнем. Эта конструкция позволяет легко снимать и устанавливать двигатель, регулировать натяжение ремня.

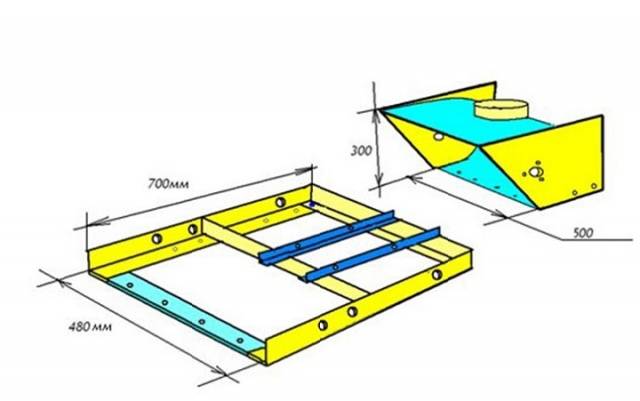

Ниже представлены примерные чертежи рамы и ковша. Размеры могут быть отрегулированы индивидуально.

Особенности комплектации самодельного электроснегоуборщика

В простейшей снегоуборочной машине с электродвигателем, сделанной своими руками, используется такая комплектация:

  • Электродвигатель.
  • Ковш со шнеком и выпускным желобом.
  • Рама с ручками.
  • Провод.

Однако, как было сказано выше, шнек может быть сделан по разным принципам. Несущим механизмом могут быть колеса или лыжи.

Двигатель – съемный или несъемный. Несмотря на это, комплектация всех самодельных снегоуборщиков очень схожа, так как дополнительное оборудование самостоятельно сделать практически невозможно.

Полезные советы и предупреждения

Предохранители в снегоуборщикеПредохранители в снегоуборщике

Предохранители в сенгоуборщике

  • Попадание в шнек крупных твердых предметов – главная опасность при использовании самодельного снегоуборщика. Это влечет за собой не только поломки шнека, но и заклинивание двигателя. Для того, чтобы избежать поломок двигателя делают специальные предохранители.
  • Используют предохранительные болты или втулки. С их помощью готовый шнек крепят к вращающему валу. При превышении допустимой нагрузки они просто ломаются, а двигатель остается исправным.
  • Электродвигатель предусматривает наличие кабеля, который будет находиться на морозе. Большинство обычных кабелей не предназначены для работы в экстремальных температурах: они «замерзают» и плохо работают. Для работы на морозе используются провода типа КГ-ХЛ, ПГВКВ, SiHF-J, SiHF-O или их аналоги.
  • Ширина ковша регулируется в зависимости от того, какой ширины будет рабочая поверхность. Для расчистки очень узких дорожек могут не подойти большинство стандартных ковшей, поэтому габариты должны предусматриваться заранее.
  • В одноступенчатых снегоуборщиках удобно размещать выпускной желоб сверху и сбоку на ковше, чтобы снегу приходилось преодолевать меньшее расстояние. При этом спираль шнека должна быть наклонена под небольшим углом в ту сторону, где находится желоб.

Итак, сделать снегоуборщик своими руками довольно несложно. При этом затраты на него будут небольшими, а эффективность работы превышает все ожидания. Использование электрического снегоуборщика намного дешевле и легче, чем бензинового, но он ограничен длиной проводящего кабеля. Прочитайте инструкцию, как сделать бензиновый снегоуборщик своими руками.

Взвесив, все плюсы и минусы, можно утверждать, что для уборки от снега территорий средних размеров очень удобно и одновременно дешево иметь свой снегоуборщик.

Делаем самодельный снегоуборщик своими руками

Самодельный снегоуборщик из мотоблока

Принцип работы шнековой снегоуборочной машины

Шнековые снегоуборочные агрегаты по принципу работы делят на два вида:

• одноступенчатые;

• двухступенчатые.

В одноступенчатых, забор и выброс снега осуществляется за счёт вращения шнека, который по форме похож на вал механической мясорубки. С уборкой свежевыпавшего снега справляется шнек с гладкой кромкой. Для уборки уже лежалого и плотного необходим шнек с зубчатыми краями.

Шнек с гладкой кромкой для снегоуборщика

В двухступенчатых моделях в заборе снега шнеку помогает ротор. Он крепится на приводной вал. Лопасти ротора выступают немного вперёд, тем самым облегчая захват снега. Для изготовления лопастей ротора используют либо металл, либо прочный пластик.

Собирая снегоуборщик своими руками проще всего сделать его одноступенчатым, так как это самый простой в изготовлении агрегат. Его выброс снега достигает 10-12 метров.

Какой двигатель можно использовать для снегоуборщика

Если вы собираетесь делать снегоуборочную машину из мотоблока, процедуру выбора двигателя можно пропустить, так как будет использоваться ресурс агрегата. В таком случае можно переходить к следующему шагу.

Снегоуборщик с бензиновым двигателем

Для изготовления снегоуборочной машины понадобится двигатель внутреннего сгорания или электродвигатель. Для последнего будет необходим удлинитель, который и определит радиус действия нашего снегоуборщика. Если действие происходит поблизости от дома, то лучше воспользоваться электрическим приводом, однако нужно помнить, что электродвигатель боится влаги и ему нужна качественная гидроизоляция.

Приводной вал для снегоуборщика

Если работать нужно на даче или отдаленном участке, где не всегда есть электричество, то подойдет двигатель внутреннего сгорания, работающий на бензине. Его можно взять от мотоблока с небольшой мощностью (6,5 л/с вполне достаточно). Мотор будет установлен на быстросъемную платформу, что позволит в будущем облегчить ремонт и обслуживание.

Снегоуборочная машина своими руками: изготовление шнека и рамы

Шнек и ковш самодельного снегоуборщика

Снегоуборочная машина состоит из сваренного металлического корпуса, внутри которого находится шнек ─ это главный рабочий элемент. Он представляет собой спиралеобразный профиль, наваренный на вал, который крутится на подшипниках. Необходимо закрепить двигатель на раме и передать вращение вала двигателя на шнек. Небольшой зазор между шнеком и коробом обеспечивает отличный отвод собранного снега.

Делаем шнек своими руками

Для того чтобы сделать шнек, нам понадобится старый короб или листы железа, которые необходимо загнуть по форме шнека.

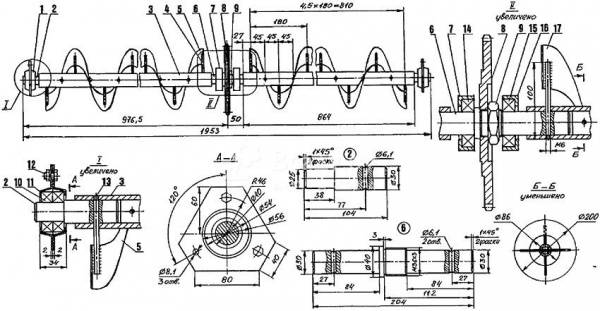

Схема шнекового механизма для снегоуборщика

Изготовление состоит из таких этапов:

• вырезаем из листовой стали 4 диска;

• диски режем пополам, каждый диск загибаем спиралью;

• четыре заготовки свариваем в спираль на трубе, с одной стороны и четыре с другой;

• на края трубы одеваем подшипники.

Подшипники можно использовать любые, главное, чтобы их внутренний диаметр совпадал с диаметром трубы. В боковины снегоприёмного ковша ввариваются стаканы для установки подшипников.

Рама для снегоуборщика своими руками

Схема рамы, ходовой части и рабочего оборудования самодельного снегоочистителя

Рама для самодельного снегоуборщика получается путем сваривания уголков 50 мм, к поперечинам которой монтируются планки для быстросъемной платформы двигателя. К каркасу необходимо закрепить полозья или колёса, для передвижения снегоуборщика. Если убираемая поверхность идеально ровная, то вполне достаточно колёс. При неровной поверхности и глубоком снеге уместны будут полозья.

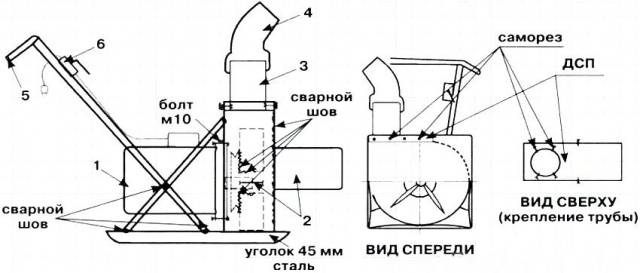

Схема сборки шнекового снегоуборщика своими руками

Элементы управления прикрепляются к раме болтами М8. Далее прикручивается легкосъёмная платформа, на которую устанавливается двигатель.

Самодельный снегоуборщик своими руками видео

Особенности комплектации снегоуборочной машины

Агрегат укомплектовывается следующим образом:

• Для изготовления ручек можно взять обычную полудюймовую трубу.

• Входной короб делаем из листового железа, боковые части которого выполнены из 10-ти миллиметровой фанеры.

• Ширина ковша составляет 500 мм, но этот параметр вы можете менять по своему желанию (с увеличением ширины необходимо будет подбирать более мощный двигатель).

• Выпускной желоб делаем из остатков пластиковой трубы, имеющей диаметр 160 мм.

• Вал привода делается из стальной трубы диаметром ¾ дюйма.

• Привод на вал осуществляется при помощи ремня и шкивов.

Снегоуборщик с двигателем от бензопилы

Для того чтобы детально изучить процесс сборки обратите внимание на видеоинструкцию.

3D модель самодельного снегоуборщика видео

Снегоуборочная машина своими руками: полезные рекомендации

Для того, чтобы снегоуборщик проработал долго и был надёжным помощником долгое время, рекомендуется придерживаться советов профессионалов:

• С целью предотвращения попадания камней или осколков льда в двигатель стоит добавить в конструкцию предохранительные болты или втулки. Без них есть вероятность заклинивания двигателя.

• Выбор подшипников играет важную роль в надёжности и долговечности эксплуатации агрегата. Они должны быть закрытыми, иначе снег может попасть вовнутрь, что приведёт к ускоренному износу и поломке.

• Лучше взять ременной привод, чем жёсткий. Так как существует вероятность заклинивания постоянно движущихся частей при попадании крупных предметов или льда. Двигатель может заклинить, что приведёт к поломке снегоуборщика. Ременной в такой ситуации просто будет проскальзывать.

Самодельный снегоуборщик своими руками
Итог

Следуя инструкции и советам специалистов и имея технические навыки вы сможете собрать агрегат, и тем самым сэкономить на покупке техники. А если собранный своими руками снегоуборщик ещё и покрасить, то он ничем не будет отличаться от купленного, а срок его службы и качество работы будут ничуть ни хуже.

Снегоуборочная машина своими руками с электродвигателем

Снегоуборщик своими руками можно собрать с электрическим мотором и бензиновым двигателем. Чтобы самоделка соответствовала своему назначению, необходимо знать основное устройство спецтехники для уборки снега. Причем снегоуборщиком может выступать самостоятельный агрегат с мотором или навеска, требующая соединение с приводом, например, мотоблоком.

Устройство снегоуборщика

Снегоуборочная машина своими руками с электродвигателем

Если возникла необходимость создать снегоуборочную машину для дачи своими руками, надо знать основные различия спецтехники. Это поможет более точно определиться с подходящей самодельной моделью.

Основные различия снегоуборщиков заключаются в следующих узлах:

  1. Мотор. Снегоуборочные навески не имеют собственного двигателя. Привод они получают от мотоблока, мини-трактора. Полноценные снегоуборщики работают от бензинового или электрического мотора.
  2. Снегоуборочный узел. Механизмом для захватывания снега выступает шнек или ротор. Существуют комбинированные модели – шнекороторные.
  3. Механизм узла передвижения снегоуборщика. Несамоходные модели установлены на лыжи. Могут присутствовать колеса, но все равно для движения агрегат нужно толкать. Самоходные снегоуборщики получают привод на колеса от мотора. Оператор только управляет направлением движения. Заводские самоходки выпускают на колесном и гусеничном ходу.

Для дальнейшего изучения снегоуборщика следует знать основное его устройство:

  1. Тяговую силу агрегат получает от мотора. В первую очередь двигатель приводит в действие снегоуборочный механизм: шнек или ротор. У самоходных снегоуборщиков мотор передает крутящий момент узлу передвижения: колесам или гусеницам.
  2. Ковш является кожухом снегоуборочного механизма. Рабочий элемент расположен всегда спереди снегоуборщика. От габаритов ковша зависит ширина и высота захвата снежного пласта за один проход.
  3. Желоб для выброса снега оснащают поворотным козырьком, задающим направление. Квадратный или круглый рукав сделан из металла, реже – пластика. В самоделках используют кусок ПВХ канализационной трубы диаметром 110 мм. Козырьком выступает колено.
  4. Шнек или ротор – рабочие узлы агрегата, предназначенные для захвата снега. Первый вариант ножа напоминает спираль и работает по принципу мясорубки. Ротор – это своеобразная крыльчатка с лопастями. Создающийся вихревой поток усиливает выброс снега за счет дополнительных потоков воздуха. Для эффективности работы снегоуборщики могут комплектовать комбинированными узлами, состоящими из шнека и ротора.
  5. Колеса для снегоуборщика используют на резиновом ходу. Важно устанавливать покрышки с глубоким рисунком протектора для обеспечения хорошей сцепки на скользкой поверхности.
  6. Гусеничный ход имеют снегоуборщики заводского изготовления. Тяжелые самоходные агрегаты с бензиновым мотором характеризуются улучшенной проходимостью по сложной местности.
  7. Ручки имеет даже самоходный снегоуборщик. Они нужны для управления техникой. На ручках ставят органы управления сцеплением, газом, пуском двигателя.

Важным узлом снегоуборщика является панель управления. Стоит она на самоходных заводских агрегатах. На панель выведены все органы управления: кнопки, тумблера, рычаги.

Как сделать снегоуборщик своими руками из бензопилы

Имея под рукой чертежи, самодельный снегоуборщик своими руками получится сложить даже из бензопилы. Использование такого привода имеет ряд достоинств:

  • низкая стоимость;
  • высокая производительность;
  • возможность доукомплектования снегоуборщика самодельными узлами.

Тяговую силу самодельный агрегат будет получать от бензинового двигателя. Для привода обустраивают цепную передачу. Шину с бензопилы удаляют. Вал мотора уже оснащен звездочкой. Аналогичную деталь ставят на валу самодельного шнека. Для самого двигателя бензопилы сваривают раму. Ковш выгибают из листовой стали. Шнек делают из куска трубы толщиной 20 мм. Винтовые лопасти ножа вырезают стальные или резиновые с транспортерной ленты.

Изготовление шнека

Снегоуборочная машина своими руками с электродвигателем

Разыскивая для сборки чертежи снегоуборщика, в первую очередь надо найти схему шнека. Валом самодельного винтового ножа выступает трубка сечением 20 мм. Оптимальная длина – 80 см. На концах приваривают цапфы, набивают молотком подшипники. На них будет вращаться шнек самодельного снегоуборщика. По центру трубы пропиливают сквозной паз и вставляют прямоугольную пластину размером 120х70 мм. Лопатки будут вращаться вместе с валом, выталкивая снег из ковша через дефлектор.

Самодельные фракционные кольца в количестве 4 штук вырезают из стали. Их растягивают до образования спирали, приваривают к трубе. Если ножи шнека самодельного снегоуборщика делать из транспортерной ленты, крепление резиновой полосы осуществляют болтами к предварительно приваренным на трубе проушинам.

Сборка агрегата

После изготовления шнека делают для него самодельный корпус. Отличным вариантом является кусок трубы или бочки диаметром примерно 300 мм. Вырезанный сегмент в виде половинки слегка разгибают. Бока заваривают металлом, по центру располагают ступицы, вставляют шнек с подшипниками. С одной стороны, цапфа должна выступать. На конец вала насаживают звездочку, такую же, как и на двигателе бензопилы.

Раму сваривают из уголков. Под двигатель приспосабливают площадку с полозьями. Ее делают с возможностью передвижения вдоль рамы и последующим надежным креплением в выбранном положении. К раме спереди крепят ковш самодельного снегоуборщика, сзади выводят ручки управления. На правой рукоятке размещают рычаг управления дроссельной заслонкой. После установки мотора звездочки соединяют цепью. Опасный узел передачи закрывают кожухом. Для передвижения раму самодельного снегоуборщика комплектуют лыжами или приспосабливают колеса от старой тележки.

Как самому сделать электрический снегоуборщик

Снегоуборочная машина своими руками с электродвигателем

Электрическую снегоуборочную машину своими руками собирают из мощной болгарки, дрели, используют мотор от стиральной машинки. Самым популярным тяговым устройством является триммер. Для самодельного агрегата используют электрокосу с ровной штангой и двигателем мощностью более 1 кВт.

Чертежи электрического снегоуборщика

Снегоуборочная машина своими руками с электродвигателем

Сначала потребуется найти для снегоуборочной машины своими руками чертежи, отображающие схему ротора. Именно этот узел является рабочим и самым сложным в изготовлении. По чертежу также проще изготовить самодельную улитку для ротора.

Сборка изделия

Создание самодельного снегоуборщика происходит в следующей последовательности:

  1. Корпус улитки вырезают из нержавеющей бочки для пива. Болгаркой отрезают фрагмент со стороны днища шириной 150 мм. Нарисовав две пересекающиеся линии крестом, на дне определяют центр окружности. В точке пересечения просверливают отверстие под вал редуктора триммера.
  2. В самодельной улитке определяют, где будет верх. На боковом бортике прорезают отверстие шириной 100 мм, приваривают отрезок трубы. Длины патрубка должно хватить для прочного насаживания отводящего рукава из куска канализационной ПВХ трубы.
  3. Вырезав из металла полукруг, заваривают 1/3 часть улитки с торца. Заглушку ставят в верхней части, чтобы снег направлялся воздушным потоком к отводящему рукаву.
  4. Лопасти самодельного роторного вентилятора вырезают из стали. Должно получиться 4 одинаковые по размеру пластины. Желательно, чтобы они совпадали даже по весу. Так получится избежать дисбаланса вращающегося ротора. Пластины приваривают крестом на металлический дисковый нож триммера.
  5. Сборку начинают с прикручивания болтами редуктора электрокосы к днищу бочки. На вал насаживают крыльчатку. Пробуют прокрутить, чтобы лопасти не цепляли стенок.
  6. Для лучшего захвата снега самодельный снегоуборщик оснащают направляющей лопаткой. Прямоугольную пластину приваривают перпендикулярно к торцу улитки, только с нижней стороны. Когда от толкания вперед самодельный снегоуборщик будет продвигаться, направляющая лопатка начнет захватывать снег и подавать на лопасти вращающегося ротора.

Самодельный снегоуборщик ставят на лыжи. Кабель подключают к розетке, пробуют запустить двигатель. Для управления используют родную штангу электрокосы. На видео снегоуборочная машина своими руками:

Как сделать роторную снегоуборочную машину своими руками

Снегоуборочная машина своими руками с электродвигателем

Мощная роторная снегоуборочная машина для дома своими руками получится с бензинового двигателя. Дополнительно понадобится топливный бак, глушитель, трос для выведения управления дроссельной заслонкой на ручку самодельного агрегата. Изготовить вал ротора можно только на станке. Улитку, раму и другие элементы самостоятельно сваривают из металла.

Описание и подготовка комплектующих

Снегоуборочная машина своими руками с электродвигателем

Технология сборки самодельной роторной машины похожа на создание снегоуборщика из электрокосы. Аналогичным образом из пивной бочки делают улитку. Если в триммере к днищу прикручивали болтами редуктор, то здесь ротор делают самодельный. Конструкция состоит из двух подшипников на валу. Насажены они в ступицы, которые закреплены к задней стенке улитки. На вал с рабочей стороны надета крыльчатка с лопастями. Выступающую часть вала за пределы улитки оснащают шкивом.

Самодельный снегоприемник крепят к раме. Бензиновый мотор устанавливают на регулирующиеся полозья. Ремнем соединяют шкивы ротора и двигателя. Для передвижения самодельную машину ставят на резиновые колеса.

Преимущества комбинированных агрегатов

Снегоуборочная машина своими руками с электродвигателем

Комбинированная самоделка снегоуборщик состоит из соединенного вместе шнекового и роторного механизма. Тяговым устройством выступает электрический или бензиновый мотор. Преимущество самодельной комбинированной модели в производительности. Шнек захватывает широкую полосу снега, перемалывает даже слежавшиеся и слегка заледенелые пласты. Мелкая масса поступает в улитку, где лопасти вращающейся крыльчатки создают завихрение. Измельченный снег под высоким давлением воздуха вылетает из отводящего рукава на расстояние до 15 м.

Как сделать снегоуборщик к мотоблоку

Умельцы много показывают видео с самодельными снегоуборщиками, прицепляемыми к мотоблоку. Их отличие только в том, что механизмы являются навесками. Тяговую силу самодельные снегоуборщики получают через ремень от мотора мотоблока.

Существуют 3 распространенные модели самодельных навесок:

Снегоуборочная машина своими руками с электродвигателем

  1. Роторную самодельную навеску изготавливают аналогично, как для роторной снегоуборочной машины с бензиновым двигателем. Направляющих лопаток можно поставить две, что позволяет увеличить ширину захвата снега.
    Снегоуборочная машина своими руками с электродвигателем
  2. Проще всего оснастить мотоблок самодельным отвалом. Рабочую часть вырезают из ½ части трубы диаметром 300 мм. С тыльной стороны приваривают тяги и сцепной механизм, позволяющий быстро соединять отвал с мотоблоком.
    Снегоуборочная машина своими руками с электродвигателем
  3. Шнекороторная самодельная навеска является комбинированным устройством. Для мотоблока – это самый производительный механизм. Улитка ротора закреплена к тыльной стороне ковша шнекового снегоприемника. Сначала винтовой нож перемалывает снег. Рыхлая масса поступает в улитку, где ротор перемешивает ее с воздухом и выбрасывает через отводящий рукав.

Роторную и шнекороторную навеску для мотоблока обычно ставят на лыжи. Отвал желательно оснастить подъемным механизмом, чтобы получился полноценный самодельный бульдозер.

Заключение

Снегоуборщик своими руками собирают при острой необходимости. Востребована спецтехника в снежных регионах, где часто выпадают осадки. Для малоснежных районов самодельная машина невыгодна. Она больше времени будет стоять в сарае, занимая полезное место.

Снегоуборочная машина своими руками с электродвигателем

Зима в нашем регионе практически всегда бывает снежной и холодной. Вспомните, сколько хлопот доставляют сугробы возле дома! Чистить их лопатой – неблагодарное и очень утомительное занятие. Когда знаешь, как выбрать снегоуборщик, и уже обзавелся таким приспособлением, проблема снежных завалов решается в один миг. Как, вы до сих пор не сделали самодельный снегоуборщик своими руками? Тогда мы идем к вам!

  • Принцип работы машин по уборке снега
  • Рекомендуем также прочитать
  • Изготовление снегоуборщика: начало работы
  • Предупреждения и полезные советы

Показать все содержание

Стандартное снегоуборочное оборудование стоит непомерно дорого, и не каждому покупателю оно по карману. В связи с этим и возникает вполне актуальный для зимы вопрос: как сделать снегоуборщик самостоятельно? В данной статье вы найдете обзор снегоуборщиков, а также подробную схему изготовления такого приспособления.

Принцип работы машин по уборке снега

Снегоуборщик для дома бывает электрическим и бензиновым. Отличие в способе питания: первые работают от электричества, вторые используют бензин. Устройство снегоуборщика и суть его работы выглядят так. Крутящийся механизм собирает груды снега, а затем выталкивает его в нужном направлении. Исходя из этого, весь снегоуборочный инвентарь делится на одноступенчатые и двухступенчатые машины. В первом случае для выталкивания используется сила, которую создает шнек (имеет быструю скорость вращения), во втором к работе подключается еще и ротор. Такое оборудование называется роторные снегоуборщики.

Снегоуборочная машина своими руками с электродвигателем

Ротор стоит на входе выпускного желоба, вращается и выталкивает снег. Шнек крутится с гораздо меньшей скоростью и, следовательно, изнашивается гораздо медленнее. Шнеком называется механизм, который измельчает снег, а затем направляет его внутрь снегоуборщика. Найти шнек вы сможете в передней части устройства. Обычно он изготавливается из металла, выглядит крепким и монолитным. По мнению некоторых пользователей, шнек больше напоминает бурильную установку или винт в увеличенном виде. Он вращается вокруг своей оси, искусно перемалывая снег и подавая его внутрь.

Рекомендуем также прочитать

Снегоуборочная машина своими руками с электродвигателем

Самодельный роторный снегоуборщик хорош тем, что он легко справляется даже с сугробами, которые заледенели или были спрессованы. Для удобства эксплуатации производители делают поверхность шнека зубчатой.

Также электроснегоуборщик оснащается двигателем и выпускным желобом, регулирующим дальность выбрасывания снега и его направление. В качестве средства передвижения могут использоваться колеса или гусеницы.

Также все снегоуборочные машины можно разделить на самоходные модели и несамоходные. Движение может осуществляться двигателем (вы лишь направляете механизм) или человеком.

Снегоуборочная машина своими руками с электродвигателем

Изготовление снегоуборщика: начало работы

Заранее приготовьте сварочный аппарат, дрель и болгарку по металлу. Также вам обязательно потребуются листы кровельного железа и стали, трубы различного диаметра, уголки, подшипники и болты, отдельный угольник и металлические струбцины, фанера.

  1. Заранее определитесь, снегоуборочный инвентарь какого типа вы бы хотели изготовить: шнековый или шнеково-роторный. Второй вариант несколько сложнее, но в сильные снегопады его эффективность гораздо выше.
  2. Пожалуй, главной деталью изготовляемого механизма будет шнек. Он представляет собой приводный вал, к которому надежно прикреплены «режущие» кольца. Вал изготавливают из трубы диаметром 3/4 дюйма. По длине она в точности совпадает с длиной ковша. К каждому концу привариваются цапфы. В дальнейшем они позволят установить вал в подшипники.
  3. Если вы планируете соорудить двухступенчатый снегоотбрасыватель, в центре трубы цепляется пластинка из металла размером 12 х 27 см. Ее ключевая задача – переправлять снег в желоб. По бокам цепляются кольца, толщиной 10 мм, сделанные из транспортерной ленты. Также вы можете вырезать их из листовой стали толщиной 2 мм.
  4. Чтобы изготовить ковш, лучше всего взять кровельное железо. Ковш закроет шнек сразу с трех сторон, а верхняя часть немного подвинется вперед.
  5. Боковые части ковша можно сделать из фанеры толщиной 10 мм. Конечно, это не снегоуборочная лопата своими руками, но можете быть уверены – фанера выдержит. По бокам ставятся самоцентрирующиеся подшипники со встроенным валом и шнеком. 2 см – именно таким будет расстояние от краев спирали. Главное, чтобы шнек не цеплялся за ковш. Вверху в обязательном порядке вырезается отверстие, предназначенное для выпускного желоба. Чтобы его изготовить, вы можете воспользоваться куском канализационной трубы (диаметр 15 см или больше). Вверху труба изгибается, задается нужное направление для выпадения снега.
  6. Чтобы легко снимать и обслуживать двигатель, позаботьтесь о сооружении специальной рамы для установки. Металлические уголки окажутся как раз кстати. Приварите к раме планки из металла, чтобы закрепить ковш со шнеком и мотор. Просверленные отверстия позволят установить колеса и ручку.
  7. Лыжи и колеса – следующий этап изготовления. Чтобы снегоуборщик нормально передвигался, вы можете использовать колеса или лыжи. Второй вариант предпочтительнее – снег есть снег. Лыжи изготавливаются из металла и крепятся по принципу санок. Расстояние от рамы должно быть минимальным. Если вы все-таки надумаете ставить колеса, позаботьтесь о том, чтобы они имели максимальный уровень сцепления, были устойчивы даже к очень сильным морозам.
  8. Поскольку мы с вами изготавливаем ручные снегоуборщики, у них обязательно должны быть свои ручки. Схема снегоуборщика предполагает установку ручек из труб диаметром в полдюйма. Удобнее всего крепить их болтами. При перемещении снегоуборщика вам должно быть комфортно и удобно это делать. Снегоочиститель – не трактор, и сам он точно не поедет.
  9. Несколько слов о роторе. Не имеет значения, делаете ли вы снегоуборщик из триммера или используете любой другой способ. Но в двухступенчатой конструкции вместо шнека можно сделать усовершенствованный ротор. Он выглядит как ось, вокруг которой скреплены 4 прямоугольные пластины. Желательно, чтобы они имели по краям ободки – это улучшит забор снега. Позаботьтесь, чтобы диаметр ротора в точности соответствовал диаметру ковша и не бился о него.
  10. Самодельный электрический снегоуборщик может оснащаться простым электродвигателем мощностью 1 кВт. Главное, чтобы он был изолирован от попадания воды и снега – вы ведь не хотите наблюдать замыкание, верно? То же самое касается и шнура электропитания. На нем не должно быть повреждений.
  11. Соединить двигатель с валом можно двумя способами: редуктором и ременной подачей.

Снегоуборочная машина своими руками с электродвигателем

Таким образом, типичный снегоуборщик своими руками комплектуется электродигателем, отдельным ковшом со шнеком, выпускным желобом, рамой со специальными ручками и проводом. В качестве несущего механизма вы можете использовать лыжи или колеса. Что касается шнека, он может быть изготовлен по различным принципам. Об этом уже говорилось выше.

Предупреждения и полезные советы

  1. Выбрать снегоуборочную машину – это одно, а сделать ее самостоятельно – совершенно другое. Обязательно используйте чертежи, когда будете планировать работу.
  2. В ручной шнек часто попадают мелкие предметы. Сделанный собственноручно снегоуборщик может сломаться, а двигатель – заклинить, если не поставить специальные предохранители.
  3. Электродвигатель имеет свой кабель, но в большинстве случаев он не предназначен для работы в сильный мороз. Провод начнет «замерзать», установка будет работать с перебоями. Советуем выбирать провода ПГВКВ, а также SiHF и аналоги.
  4. Габариты ковша нужно предусмотреть заранее. Например, если планируется расчистка очень узких дорожек, рабочая поверхность на них может просто не поместиться.
  5. Очень удобно, когда в одноступенчатом снегоуборщике выпускной желоб расположен сверху и сбоку. В этом случае снег преодолевает гораздо меньшее расстояние. Спираль шнека наклоняется под небольшим углом туда, где находится желоб.

Снегоуборочная машина своими руками с электродвигателем Самодельный снегоуборщик изготовленный в гараже

Можно сделать вывод, что изготовление машины по уборке снега является хоть и непростой, но вполне выполнимой задачей.

Затраты на изготовление гораздо меньше, чем если бы вам пришлось покупать такое устройство в магазине. Если говорить о себестоимости, то электрическая установка обходится гораздо дешевле, нежели бензиновая. Да и весит она в разы меньше. Взвесив все «за» и «против», можно с уверенностью говорить о том, что для уборки территорий малой и средней площади удобно и вместе с тем недорого иметь собственный снегоуборщик.

Снегоуборочная машина своими руками с электродвигателем

Электрический снегоуборщик бытового назначения способен значительно облегчить расчистку придомовой территории в зимний период и стать верным помощником на долгие годы. Современный рынок переполнен предложениями как отечественных, так и зарубежных производителей, и не так легко определиться, на каком из них остановиться. В этой статье рассмотрим, на что следует обратить внимание при покупке и как не ошибиться при выборе.

Снегоуборочная машина своими руками с электродвигателем

Основные критерии при выборе

Остановимся подробно на электрических снегоуборочных машинах, работающих от сети 220 В.Качественный снегоуборщик электрический без особого труда расчистит участок вокруг загородного дома, площадку вблизи гаража, тропинки в саду или подъезд для автомобиля, ведущий к центральной трассе. Но как любая техника, снегоуборочные агрегаты имеют не только положительные моменты, присущ им и ряд недостатков, изучив которые удастся минимизировать вероятность ненужного приобретения и подобрать наиболее оптимальный вариант. Или решиться на сборку снегоуборщика своими руками.В первую очередь, следует определиться, какую по площади территорию планируется очищать от снега. В случае уборки террасы, небольшого двора и нескольких дорожек, можно приобрести образцы незначительной мощности до 1.3 кВт. Но если возникает необходимость уборки большого участка, тут не обойтись без мощного 1.8-2.0 кВт. Мощность электрических снегоуборочных машин варьируется от 0.65 до 2 кВт, ограничения обусловлены возможностью электропроводки в частных домах. Однако появляются в продаже электрические модели на 3 кВт.Удаленность от источника электрического питания зависит лишь от размера шнура. Следует сразу обращать внимание на комплектацию, ведь в некоторых случаях придется осуществлять дополнительные расходы на покупку удлинителя, который обязательно должен быть в прорезиненной морозостойкой оболочке контрастного цвета, хорошо видимой на белом снегу. Разматывание и сматывание шнура доставляют некоторые неудобства, к тому же необходимо следить, чтобы он не попал под ноги или вращающиеся части механизма.

Снегоуборочная машина своими руками с электродвигателем

Критерии при выборе

Впрочем, некоторые модели снабжены функцией автоматического сматывания.Большинство электрических снегоуборщиков предназначены для уборки рыхлого снега сразу после выпадения, пока не произошло слеживание и обледенение. Поэтому, если вы планируете производить расчистку, наведываясь на дачу время от времени, следует уточнить, способен ли выбранный аппарат справиться с такой задачей.Выбирая снегоуборочный агрегат, необходимо учитывать, в каких климатических условиях планируется его эксплуатация. Ведь многие модели не способны работать, когда температура окружающего воздуха опускается ниже 5 градусов, связано это с низким качеством используемого пластика, он просто трескается и рассыпается на морозе.Немаловажным критерием при покупке является высота снежного пласта, захватываемого механизмом, и материал основания, которое планируется расчищать. Металлические лопасти шнека способны повредить целостность дорожек, выложенных тротуарной плиткой или камнем. В этом случае следует отдать предпочтение моделям с прорезиненными лопастями или закрытыми резиновыми накладками.Совершая покупку, необходимо обратить внимание на наличие сервисных центров в вашем регионе. Наиболее известные марки имеют представительства во многих городах, малоизвестные фирмы могут вообще не предоставлять гарантийного обслуживания.

Преимущества электрических моделей

Снегоуборочная машина своими руками с электродвигателем

Преимущества снегоуборщика

  • Электрические снегоуборочные машины отличаются более демократичными ценами по сравнению с бензиновыми аналогами.
  • Они гораздо компактнее и легче, а это облегчает их перемещение и хранение в бесснежный период года. Существует возможность погрузить в багажное отделение автомобиля, привезти с собой на дачу, а скрытая розетка в заборе позволит подключиться к сети и очистить подход к дому.
  • Отпадает необходимость закупки бензина и масла, что значительно экономит денежные средства. Да и стоимость электричества на порядок ниже углеводородного топлива. Отсутствие специфического запаха делает доступным хранение не только в отдельно стоящем помещении, но и в кладовке.
  • Не слишком высокий уровень шума работающего агрегата.
  • Маневренность управления, легко передвигается даже на узких участках.
  • Отсутствие выхлопных газов во время работы.
  • Наличие фары позволяет производить уборку снега в темное время суток.

Устройство снегоуборщиков

Снегоуборочная машина своими руками с электродвигателем

Все конструкции электрических снегоуборщиков снабжены:

  • двигателем;
  • шнеком;
  • выпускным желобом;
  • защитным ковшом;
  • опорными колесами;
  • ручкой и переключателем.

Работа снегоуборщиков основана на захвате снежной массы и откидывании её в сторону. В зависимости от способа захвата шнеки можно разделить на:

Винтообразный ротор внешне отдаленно похож на шнек домашней мясорубки. Режущая кромка шнека бывает абсолютно ровной, без выемок и зазубрин (такие применяют в моделях для уборки рыхлого, недавно выпавшего снега) или с наличием острых зубьев, напоминающих диски циркулярки. Снабженные подобным ротором снегоуборщики способны без труда вгрызаться в слежавшиеся снежные пласты, покрытые обледенелой коркой.

По материалу изготовления роторы разделяют на:

  • металлические;
  • пластикорезиновые;
  • резиновые.

Снегоуборочная машина своими руками с электродвигателем

модель Daewoo Dast 3000E

Застрявшие между лопастями камень или ветка способны заклинить вращающиеся механизмы и вывести из строя двигатель. Чтобы уменьшить вероятность сгорания дорогостоящих узлов снегоуборщика, шнеки крепят срезными (предохранительными) болтами, которые ломаются в первую очередь при непредусмотренной остановке машины посторонними предметами. Аналогичным методом крепится и крыльчатка в двухступенчатых системах. Заменить сломавшийся болт вполне возможно своими руками без привлечения мастеров сервисного центра.

  • Выпускной желоб

Через выпускной желоб осуществляется выброс снега в сторону. В качестве материалов для изготовления его применяют металл или пластик. В инструкции фирма изготовитель обычно указывает максимально возможную длину откидывания. В обычных условиях это расстояние может несколько отличаться, всё зависит от высоты снежного покрова, его консистенции и плотности, а также от силы ветра. Так, высоты пласта около 5 см может не хватить для откидывания на значительное расстояние, а слишком сильный встречный ветер способен откидывать летящую снежную массу обратно.Верхняя часть желоба оснащена козырьком, с помощью которого регулируется высота выброса снега.Ручка переключатель даёт возможность регулировать направление выброса. Очень удобно, когда независимо от того, в какую сторону движется аппарат, весь снег собирается с одного бока расчищаемой площадки.В бытовых электрических снегоуборщиках такие настройки осуществляются в ручном режиме.

Важно. Пластиковые образцы менее подвержены коррозии в процессе эксплуатации, однако чем легче машина, тем более высокий у неё уровень вибрации.

Снегоуборочная машина своими руками с электродвигателем

Daewoo Dast 2600E

Защитный ковш закрывает вращающиеся механизмы, расположенные в передней части машины. Его габариты определяют размер захвата снежной массы. Нетрудно догадаться, что чем больше ковш, тем более мощный двигатель должен быть установлен на снегоуборщик, одновременно увеличиваться должна толщина его стенок. Тонкие хрупкие конструкции ковша подвержены не только частичной деформации в процессе работ, но и поломкам.Облегчает движение снегоуборочной машины оснащение её металлическим подрезным ножом, расположенным в нижней части ковша.Некоторые машины снабжены лыжами, на которые опирается ковш. Регулировочный механизм позволяет самостоятельно задать расстояние от поверхности земли до режущей кромки шнека. Такая конструкция удобна при очистке основания из уплотненного отсева, машина не будет захватывать отдельные фрагменты и раскидывать их по сторонам. Это сбережет не только дорожки, но и близко находящиеся предметы: сила выброса достаточна, чтобы попавший камень разбил стекло или травмировал человека.Нож и лыжи быстро выходят из строя, для увеличения эксплуатационного периода их делают двухсторонними. Когда происходит истирание одной стороны, их довольно легко перевернуть на другую и прикрутить своими руками.

Рассмотрим несколько популярных моделей

Снегоуборочная машина своими руками с электродвигателем

модель Hyundai s 400

  • Снегоуборщик электрический Daewoo Dast 2600E хорошо зарекомендовал себя в условиях суровых зим. Такая машина способна захватывать слой снега высотой 27 см и шириной 46 см.Его пластиковый корпус способен выдерживать морозы до -50 градусов.Резино-металлические шнеки легко убирают не только свежевыпавший снег, но и слежавшиеся сугробы, при этом абсолютно не повреждают покрытие дорожек и площадок.Двигатель защищен от перегрева и попадания влаги.Яркая фара обеспечивает хорошее обозрение убираемой поверхности.Вес снегоуборщика 15 кг, мощность 2600 Вт.Гарантия производителя 3 года является подтверждением высокого качества.
  • Снегоуборщик Daewoo Dast 3000E — следующая разработка фирмы Daewoo, в нем установлен двигатель мощностью 3000 Вт, что позволило увеличить габариты ковша. Теперь толщина срезаемого пласта снега составляет 33 см, ширина 51 см. Незначительно выросла и масса агрегата — до 16.8 кг.
  • Снегоуборщик Hyundai s 400 имеет мощность 2000 Вт, что позволяет убирать снег до 25 см. Ширина ковша 40 см делает его весьма маневренным. Двигатель защищен от перегрева, при сильных нагрузках происходит его отключение для остывания. Противоударный морозостойкий пластик делает возможным работу при значительных морозах. Можно регулировать своими руками дальность и направление выброса снега.

Самодельный снегоуборщик

Снегоуборочная машина своими руками с электродвигателем

снегоуборщик своими руками

Домашним умельцам, владеющим основами сварочных и токарных работ, под силу собрать снегоуборщик самостоятельно. Возможно, он будет несколько уступать по дизайну покупным аналогам по внешнему дизайну, но получить нужные технические характеристики вполне реально.Для изготовления снегоуборщика своими руками понадобится асинхронный электрический двигатель мощностью 1.8-2.5 кВт, можно использовать и менее мощные моторы, но в этом случае дальность отбрасываемого снега будет недостаточной. Важно обеспечить двигателю надёжную герметичность, на него не должен попадать снег ни с какой стороны для предотвращения замыкания.Рама снегоуборщика традиционно выполняется из металла, профильная труба подойдет как нельзя лучше.Для ручки управления используют водопроводную трубу диаметром 20 мм.Ковш собирают из оцинкованной стали или кровельного железа, отдельные части соединяют между собой заклепками или сварными швами.

Снегоуборочная машина своими руками с электродвигателем

как сделать своими руками

Габариты ковша необходимо выполнить на 2-3 см больше шнека для обеспечения беспрепятственного вращения.Для выбросного желоба используют канализационную пластиковую или металлическую трубу, но можно согнуть его из листа жести.Шнек — наиболее трудоёмкий процесс сборки снегоуборщика. Потребуется качественная центровка, уменьшающая уровень шума и вибрации во время работы. Для вала подойдет 3⁄4-дюймовая труба. Сам шнек выполняется из транспортерной ленты толщиной 1 см. Понадобится вырезать круги диаметром 28 см: разрезав их по спирали, получают вполне пригодные заготовки, которых потребуется 4 шт. Привод может быть цепным или ременным. Все используемые подшипники должны быть закрытыми, предотвращающими попадание в них снега и влаги.Применив свой опыт подобных работ, вполне возможно собрать надежную модель, способную конкурировать с заводскими аналогами.

Снегоуборщик электрический как выбрать: как сделать своими руками

Электрический снегоуборщик бытового назначения способен значительно облегчить расчистку придомовой территории в зимний период и стать верным помощником на долгие годы. Современный рынок переполнен предложениями как отечественных, так и зарубежных производителей, и не так легко определиться, на каком из них остановиться. В этой статье рассмотрим, на что следует обратить внимание при покупке и как не ошибиться при выборе.

снегоуборщик

Основные критерии при выборе

Остановимся подробно на электрических снегоуборочных машинах, работающих от сети 220 В.Качественный снегоуборщик электрический без особого труда расчистит участок вокруг загородного дома, площадку вблизи гаража, тропинки в саду или подъезд для автомобиля, ведущий к центральной трассе. Но как любая техника, снегоуборочные агрегаты имеют не только положительные моменты, присущ им и ряд недостатков, изучив которые удастся минимизировать вероятность ненужного приобретения и подобрать наиболее оптимальный вариант. Или решиться на сборку снегоуборщика своими руками.В первую очередь, следует определиться, какую по площади территорию планируется очищать от снега. В случае уборки террасы, небольшого двора и нескольких дорожек, можно приобрести образцы незначительной мощности до 1.3 кВт. Но если возникает необходимость уборки большого участка, тут не обойтись без мощного 1.8-2.0 кВт. Мощность электрических снегоуборочных машин варьируется от 0.65 до 2 кВт, ограничения обусловлены возможностью электропроводки в частных домах. Однако появляются в продаже электрические модели на 3 кВт.Удаленность от источника электрического питания зависит лишь от размера шнура. Следует сразу обращать внимание на комплектацию, ведь в некоторых случаях придется осуществлять дополнительные расходы на покупку удлинителя, который обязательно должен быть в прорезиненной морозостойкой оболочке контрастного цвета, хорошо видимой на белом снегу. Разматывание и сматывание шнура доставляют некоторые неудобства, к тому же необходимо следить, чтобы он не попал под ноги или вращающиеся части механизма.

Критерии при выборе

Впрочем, некоторые модели снабжены функцией автоматического сматывания.Большинство электрических снегоуборщиков предназначены для уборки рыхлого снега сразу после выпадения, пока не произошло слеживание и обледенение. Поэтому, если вы планируете производить расчистку, наведываясь на дачу время от времени, следует уточнить, способен ли выбранный аппарат справиться с такой задачей.Выбирая снегоуборочный агрегат, необходимо учитывать, в каких климатических условиях планируется его эксплуатация. Ведь многие модели не способны работать, когда температура окружающего воздуха опускается ниже 5 градусов, связано это с низким качеством используемого пластика, он просто трескается и рассыпается на морозе.Немаловажным критерием при покупке является высота снежного пласта, захватываемого механизмом, и материал основания, которое планируется расчищать. Металлические лопасти шнека способны повредить целостность дорожек, выложенных тротуарной плиткой или камнем. В этом случае следует отдать предпочтение моделям с прорезиненными лопастями или закрытыми резиновыми накладками.Совершая покупку, необходимо обратить внимание на наличие сервисных центров в вашем регионе. Наиболее известные марки имеют представительства во многих городах, малоизвестные фирмы могут вообще не предоставлять гарантийного обслуживания.

Преимущества электрических моделей

Преимущества снегоуборщика

  • Электрические снегоуборочные машины отличаются более демократичными ценами по сравнению с бензиновыми аналогами.
  • Они гораздо компактнее и легче, а это облегчает их перемещение и хранение в бесснежный период года. Существует возможность погрузить в багажное отделение автомобиля, привезти с собой на дачу, а скрытая розетка в заборе позволит подключиться к сети и очистить подход к дому.
  • Отпадает необходимость закупки бензина и масла, что значительно экономит денежные средства. Да и стоимость электричества на порядок ниже углеводородного топлива. Отсутствие специфического запаха делает доступным хранение не только в отдельно стоящем помещении, но и в кладовке.
  • Не слишком высокий уровень шума работающего агрегата.
  • Маневренность управления, легко передвигается даже на узких участках.
  • Отсутствие выхлопных газов во время работы.
  • Наличие фары позволяет производить уборку снега в темное время суток.

Устройство снегоуборщиков

конструкции снегоуборщика

Все конструкции электрических снегоуборщиков снабжены:

  • двигателем;
  • шнеком;
  • выпускным желобом;
  • защитным ковшом;
  • опорными колесами;
  • ручкой и переключателем.

Работа снегоуборщиков основана на захвате снежной массы и откидывании её в сторону. В зависимости от способа захвата шнеки можно разделить на:

  • одноступенчатый;
  • двухступенчатый.

Винтообразный ротор внешне отдаленно похож на шнек домашней мясорубки. Режущая кромка шнека бывает абсолютно ровной, без выемок и зазубрин (такие применяют в моделях для уборки рыхлого, недавно выпавшего снега) или с наличием острых зубьев, напоминающих диски циркулярки. Снабженные подобным ротором снегоуборщики способны без труда вгрызаться в слежавшиеся снежные пласты, покрытые обледенелой коркой.

По материалу изготовления роторы разделяют на:

  • металлические;
  • пластикорезиновые;
  • резиновые.

модель Daewoo Dast 3000E

Застрявшие между лопастями камень или ветка способны заклинить вращающиеся механизмы и вывести из строя двигатель. Чтобы уменьшить вероятность сгорания дорогостоящих узлов снегоуборщика, шнеки крепят срезными (предохранительными) болтами, которые ломаются в первую очередь при непредусмотренной остановке машины посторонними предметами. Аналогичным методом крепится и крыльчатка в двухступенчатых системах. Заменить сломавшийся болт вполне возможно своими руками без привлечения мастеров сервисного центра.

  • Выпускной желоб

Через выпускной желоб осуществляется выброс снега в сторону. В качестве материалов для изготовления его применяют металл или пластик. В инструкции фирма изготовитель обычно указывает максимально возможную длину откидывания. В обычных условиях это расстояние может несколько отличаться, всё зависит от высоты снежного покрова, его консистенции и плотности, а также от силы ветра. Так, высоты пласта около 5 см может не хватить для откидывания на значительное расстояние, а слишком сильный встречный ветер способен откидывать летящую снежную массу обратно.Верхняя часть желоба оснащена козырьком, с помощью которого регулируется высота выброса снега.Ручка переключатель даёт возможность регулировать направление выброса. Очень удобно, когда независимо от того, в какую сторону движется аппарат, весь снег собирается с одного бока расчищаемой площадки.В бытовых электрических снегоуборщиках такие настройки осуществляются в ручном режиме.

Важно. Пластиковые образцы менее подвержены коррозии в процессе эксплуатации, однако чем легче машина, тем более высокий у неё уровень вибрации.

Daewoo Dast 2600E

Защитный ковш закрывает вращающиеся механизмы, расположенные в передней части машины. Его габариты определяют размер захвата снежной массы. Нетрудно догадаться, что чем больше ковш, тем более мощный двигатель должен быть установлен на снегоуборщик, одновременно увеличиваться должна толщина его стенок. Тонкие хрупкие конструкции ковша подвержены не только частичной деформации в процессе работ, но и поломкам.Облегчает движение снегоуборочной машины оснащение её металлическим подрезным ножом, расположенным в нижней части ковша.Некоторые машины снабжены лыжами, на которые опирается ковш. Регулировочный механизм позволяет самостоятельно задать расстояние от поверхности земли до режущей кромки шнека. Такая конструкция удобна при очистке основания из уплотненного отсева, машина не будет захватывать отдельные фрагменты и раскидывать их по сторонам. Это сбережет не только дорожки, но и близко находящиеся предметы: сила выброса достаточна, чтобы попавший камень разбил стекло или травмировал человека.Нож и лыжи быстро выходят из строя, для увеличения эксплуатационного периода их делают двухсторонними. Когда происходит истирание одной стороны, их довольно легко перевернуть на другую и прикрутить своими руками.

Рассмотрим несколько популярных моделей



модель Hyundai s 400

  • Снегоуборщик электрический Daewoo Dast 2600E хорошо зарекомендовал себя в условиях суровых зим. Такая машина способна захватывать слой снега высотой 27 см и шириной 46 см.Его пластиковый корпус способен выдерживать морозы до -50 градусов.Резино-металлические шнеки легко убирают не только свежевыпавший снег, но и слежавшиеся сугробы, при этом абсолютно не повреждают покрытие дорожек и площадок.Двигатель защищен от перегрева и попадания влаги.Яркая фара обеспечивает хорошее обозрение убираемой поверхности.Вес снегоуборщика 15 кг, мощность 2600 Вт.Гарантия производителя 3 года является подтверждением высокого качества.
  • Снегоуборщик Daewoo Dast 3000E — следующая разработка фирмы Daewoo, в нем установлен двигатель мощностью 3000 Вт, что позволило увеличить габариты ковша. Теперь толщина срезаемого пласта снега составляет 33 см, ширина 51 см. Незначительно выросла и масса агрегата — до 16.8 кг.
  • Снегоуборщик Hyundai s 400 имеет мощность 2000 Вт, что позволяет убирать снег до 25 см. Ширина ковша 40 см делает его весьма маневренным. Двигатель защищен от перегрева, при сильных нагрузках происходит его отключение для остывания. Противоударный морозостойкий пластик делает возможным работу при значительных морозах. Можно регулировать своими руками дальность и направление выброса снега.

Самодельный снегоуборщик

снегоуборщик своими руками

Домашним умельцам, владеющим основами сварочных и токарных работ, под силу собрать снегоуборщик самостоятельно. Возможно, он будет несколько уступать по дизайну покупным аналогам по внешнему дизайну, но получить нужные технические характеристики вполне реально.Для изготовления снегоуборщика своими руками понадобится асинхронный электрический двигатель мощностью 1.8-2.5 кВт, можно использовать и менее мощные моторы, но в этом случае дальность отбрасываемого снега будет недостаточной. Важно обеспечить двигателю надёжную герметичность, на него не должен попадать снег ни с какой стороны для предотвращения замыкания.Рама снегоуборщика традиционно выполняется из металла, профильная труба подойдет как нельзя лучше.Для ручки управления используют водопроводную трубу диаметром 20 мм.Ковш собирают из оцинкованной стали или кровельного железа, отдельные части соединяют между собой заклепками или сварными швами.

как сделать своими руками

Габариты ковша необходимо выполнить на 2-3 см больше шнека для обеспечения беспрепятственного вращения.Для выбросного желоба используют канализационную пластиковую или металлическую трубу, но можно согнуть его из листа жести.Шнек — наиболее трудоёмкий процесс сборки снегоуборщика. Потребуется качественная центровка, уменьшающая уровень шума и вибрации во время работы. Для вала подойдет 3⁄4-дюймовая труба. Сам шнек выполняется из транспортерной ленты толщиной 1 см. Понадобится вырезать круги диаметром 28 см: разрезав их по спирали, получают вполне пригодные заготовки, которых потребуется 4 шт. Привод может быть цепным или ременным. Все используемые подшипники должны быть закрытыми, предотвращающими попадание в них снега и влаги.Применив свой опыт подобных работ, вполне возможно собрать надежную модель, способную конкурировать с заводскими аналогами.

снегоуборщик для дачи и дома

Снегоуборочная техника своими руками в домашних условиях: снегоуборщикЗима на территории нашей страны отличается сильным морозом и заснеженностью. Сугробы возле дома могут доставить владельцу много проблем. Чистить их с помощью лопаты утомительное и занимающее много времени занятие. Если человек знает, как выбрать снегоуборщик, то проблема со снежными заносами возле дома может решиться в одно мгновение. Но можно затратить немного своих сил и времени и создать снегоуборщик своими руками.

Основные виды снегоуборочной техники

Снегоуборочная техника своими руками в домашних условияхСнегоочистители своими руками созданы для механического удаления снега с требуемой территории. В их функции также входит сбор масс снега и откидывание её к главному месту сбора. Двигатель, который приводит в работу машину, может быть бензинным или же электрическим. Саму технику для сборки снега можно разделить на самоходную (с колёсным или же гусеничным приводом), с ручным управлением, двухступенчатую и одноступенчатую.

Для самостоятельной сборки техники для сборки снега можно использовать разные подручные материалы, которые точно есть у каждого хозяина. Перед тем как начать создание конструкции своими руками, нужно ознакомиться с главными типами данной технике и найти для тебя наиболее подходящий вариант.

Электрические снегоуборщики могут чистить небольшие площади территории поблизости с домом, к примеру, неширокие дорожки или же крыльцо. Для устранения массы снега большого размера такое устройство не подходит. Помимо этого, его работа не будет отличаться эффективностью, если есть наледь либо массивные сугробы. С другой стороны, такие устройства более компактны, ими легко управлять и хранить.

С большим количеством снега на территории двора могут качественно справляться самоходные снегоуборочные машины на бензиновом двигателе. Передвигаясь своими силами, такие устройства обладают большой дальностью выброса и хорошей проходимостью. Такая конструкция обладает довольно большими размерами, но при работе совсем не нуждается в применении физической силы от владельца.

Самодельные снегоуборочные машины для дома своими руками

Перед тем как начать создание машины для сборки снега своими руками, следует отметить, что несамоходные модели нужны для уборки небольших площадей от свежевыпавшего снега с толщиной до 25−30 сантиметров. Их чаще всего используют для регулярной очистки тротуаров, крыш плоского типа, садовых дорожек. Такие конструкции считаются манёвренными, но при устранении более плотных слоёв снега управлять таким аппаратам будет довольно сложно, так как в этом случае придётся толкать не только аппарат, но также и массу снега перед ним.

При конструировании несамоходного самодельного снегоуборщика своими руками (чертежи, проекты), нужно применять как можно более лёгкие детали, так как в этом случае техника будет совершать работу за счёт человека.

Особенности шнековой машины

Для того чтобы правильно создать самодельный аппарат по сборке снега своими руками, нужно для начала разобраться с конструкцией его главных материалов. Любая снегоуборочная машина включает в себя основной рабочий элемент — шнек, который расположен внутри сваренного металлического корпуса. Шнек выглядит как стержень (вал), вдоль продольной оси которого расположена спиральная поверхность. Такой вал крутится на специальных подшипниках, в результате чего приводит в работу спиральный профиль.

Принцип работы устройства

Самодельный снегоуборщик своими рукамиПо методу очистки снегоочистительные устройства самоделки можно разделить на одноступенчатые (шнековые), а также двухступенчатые (шнекороторные).

Принцип функционирования одноступенчатого либо шнекового устройства для уборки снега заключается в том, чтобы загребание, измельчение, а также сброс снега проходили посредством вращения шнека. Существует зубчатая и гладкая рабочая кромка шнека: гладкая — для устранения с участка рыхлого снега; зубчатая — для более плотной и обледеневшей кромки снега.

Шнековые машинки чаще всего намного легче шнекороторных и могут быть не только несамоходными. Они представляют собой лопаты на колёсах, которые нужно толкать вперёд, в результате чего они собирают весь снег и отбрасывают его в сторону. Шнек снегочистый запускается с помощью специального электрического либо бензинового двигателя (двухтактного либо четырёхтактного). Такие устройства хороши тем, что они довольно легки в управлении, компактные, мобильные и стоят недорого.

Функционирование двухступенчатой машинки

Самодельный снегоуборщикШнекороторный (двухступенчатый) сборщик снега устроен по-другому. Первая ступень конструкции включает в себя загребание снег шнеком; вторая ступень — выбрасывание через жёлоб с помощью специального ротора — крыльчатки сброса.

Шнек у таких устройств роторного типа устроен по стандартной конструкции винтового вала, с зубчатой, а также гладкой кромкой. Шнеки могут создаваться из металла, стали либо резинки. Также они бывают резинно-пластиковые, армированные сталью, в зависимости от того самоходный сборщик снега либо ручной.

Крыльчатка машинки для сборки снега у шнекторных машин включает в себя от трёх до шести лопастей и также может создаваться из различного металла, в зависимости от показателя интенсивности работы, которую придётся выполнять устройству. Это может быть пластик (для простых моделей), а также металл (для очистки более крупного участка).

Создания устройства

Если дома есть мотоблок, то снегосборщик лучше всего создавать в качестве насадки. Такое устройство без мотора собирать намного легче, чем машину, на которой придётся создавать специальный стационарный привод.

Принцип сборки шнека заключён в следующих действиях:

  1. Снегоуборочная машина своими рукамиВал создаётся из специальной трубы, приваров на концах цапфы для подшипников, а в центре помещают две прямоугольные пластины из стали. Это будут лопатки устройства.
  2. Из более толстой резины или же стали с толщиной около двух миллиметров вырезается четыре диска с общим диаметром 280 мм.
  3. По центру каждой заготовки можно сделать отверстие, которое будет соответствовать толщине вала, после чего нужно распилить одну сторону полученного кольца.
  4. Из разрезанного диска нужно выгнуть специальную деталь и прикрепить её к валу. С левой стороны ставится несколько дисков с направленными витками в сторону лопаток. То же самое нужно проделывается и на другой стороне вала.

На цапфы нужно приделать подшипник номер 203 либо другого подходящего размера. Для качественного крепления шнека под подшипник монтируют специальную ступицу из отдельных частей трубы. Заготовки крепятся болтами к боковым полкам конструкции очистителя снега.

Ковш снегоприёмника создаётся из листовой стали. Для этого берут полосу с общей шириной 500 мм и сгибают её дугой до диаметра 300 мм. Бока можно отделать металлом либо фанерой. В центре верхней части приёмника снега нужно вырезать специальное отверстие 160 мм), к которому крепится рукав для откидывания снега в другую сторону. Готовое изделие устанавливают на раму. Её создают из уголков металла.

Теперь нужно лишь создать специальный привод для приёмщика снега. То есть нужно сделать так, чтобы шнек стал вращаться. Есть сразу несколько методов создания специального привода:

  1. Снегоуборщик своими рукамиВ некоторых снегоуборочниках можно монтировать специальный редуктор. Его устанавливают на месте лопаток, а сам вал шнека создаётся из двух половинок.
  2. Ременная передача происходит посредством двух шкивов. Один находится на ВОМе мотора, а второй насажен на вал шнека.
  3. Цепная передача при этом обладает такой же конструкцией, как и ременная, только на месте шкивов применяют звёздочки от велосипеда или же мопеда.
  4. Если машина для очистки снега с участка собрана в качестве мотоблока либо насадки, нужно создать специальный комбинированный привод. В этом случае вал будет совмещён с промежуточным редуктором ременной передачей, а крутящий момент вала редуктора на шнек будет передаваться посредством цепной передачи.

Из всех возможных способов ременная передача считается наиболее лёгкой, именно поэтому её чаще всего создают на свои конструкции домашние умельцы.

Очень важно при конструировании машинки с мотором от бензопилы использовать привод цепного типа. В такой модели будет использоваться звёздочка, а также цепь.

Конструирование электрического сборщика

Электрическая конструкция сборщика снега больше всего подходит для дачных участков, где нужно убирать снег редко и в небольшом количестве. Чаще всего в такие машины вместо шнека крепят один ротор, работающий на вентиляторе. После захвата снега специальными лопатками, лопасти вентилятора начинают смешивать снег с воздухом, а после под давлением выбрасывают в определённую сторону с помощью рукава. Роторный сборщик снега может справляться лишь с рыхлым и только что выпавшими массами снега.

Такое устройство ротора несложное, поэтому его по силам изготовить каждому желающему следуя главным чертежам. Создание устройства:

  1. Как сделать снегоуборочную машину своими руками Для крыльчатки используют специальный металлический диск, его наваривают на лопасти полосы из стали. Их количество может колебаться от 2 до 5 штук. Вал вытачивается на токарном станке из стального прута. Вместе со ступицами на него помещается несколько подшипников.
  2. Для корпуса улитки отрезают часть металлической бочки высотой 150 мм. С боковой стороны нужно прорезать небольшое отверстие, куда будет помещён патрубок для монтирования рукава. По центу дна высверливается отверстие, в него вставляется специальный вал ротора, чтобы он переместился внутрь улитки. На него надевается специальная крыльчатка. Ступицы подшипников крепятся ко дну болтами с внешней поверхности улитки. С обратной стороны корпуса конструкции привариваются два листа прямоугольной формы. Направляющие лопатки будут качественно захватывать лишний снег, вентилятор всасывать, перемалывать и выбрасывать его в стороны, очищая тем самым участок.
  3. Готовое устройство с ротором помещают на раму, совмещают с ременной передачей электрическим двигателем, а в качестве ходовой части применяют специальные колёса от тачки.

Снегоочиститель с бензиновым двигателем

Лопаты снегоуборочные самодельныеМашинки для уборки снега чаще всего создают со шнековым или же с комбинированным механизмом. Начальный этап работы намного легче. Для комбинированного типа сборщика снега нужно собрать такой ротор, который используется в электрических моделях. В этом случае отличается только то, что к корпусу ротора не приваривают лопатки. Его соединяют с задней частей шнекового снегоуборщика.

Двигатель можно использовать в этом случае любой с воздушным охлаждением. Он может быть как двухтактным, так и четырёхтактным. Раму несамоходного устройства нужно помещать на лыжи. Пользователю будет намного легче использовать машину для сборки снега на толстом покрове. Если показатель мощности даёт создать самоходную машину, то к раме нужно прикрепить специальные колёса, а после совместить их через привод с ВОМом двигателя.

Навеска на моторный блок

Как сделать снегоуборщик своими рукамиСамым лёгким в создании сборщиком снега считается навеска на мотоблок. Если во дворе находится тяговой аппарат, то зачем делать ещё одну машину с приводом в конструкции. Для этого в качестве навески нужно создать специальный шнековый механизм со специальными лопатками для выброса снега. Корпус приёмника снега помещается на раму, а снизу крепятся лыжи. На задней части рамы устанавливаются специальные крепежи, с помощью которых будет происходить сцепка с мотоблоком и насадками.

Привод проводится с помощью ременной передачи. Скорость вращения шнека можно установить самостоятельно, подбирая шкивы разного диаметра. Если это сделать не получается, то между шнековой насадкой и мотоблоком можно создать специальный промежуточный редуктор. Он уменьшит обороты до нужной частотности.

Снегоуборщик, созданный своими руками, по своим показателям почти не будет отличаться от аналогов заводского изготовления, при этом обойдётся пользователю намного дешевле покупной модели. Шнекороторный агрегат намного сложнее в создании, но отличается высоким показателем производительности. Такое устройство следует применять жителям регионов, где выпадает большое количество осадков.

Снегоуборщик своими руками: чертежи, видео

Снегоуборщик своими руками можно собрать с электрическим мотором и бензиновым двигателем. Чтобы самоделка соответствовала своему назначению, необходимо знать основное устройство спецтехники для уборки снега. Причем снегоуборщиком может выступать самостоятельный агрегат с мотором или навеска, требующая соединение с приводом, например, мотоблоком.

Устройство снегоуборщика

Самодельные снегоуборочные машины для дома своими рукамиСамодельные снегоуборочные машины для дома своими руками

Если возникла необходимость создать снегоуборочную машину для дачи своими руками, надо знать основные различия спецтехники. Это поможет более точно определиться с подходящей самодельной моделью.

Основные различия снегоуборщиков заключаются в следующих узлах:

  1. Мотор. Снегоуборочные навески не имеют собственного двигателя. Привод они получают от мотоблока, мини-трактора. Полноценные снегоуборщики работают от бензинового или электрического мотора.
  2. Снегоуборочный узел. Механизмом для захватывания снега выступает шнек или ротор. Существуют комбинированные модели – шнекороторные.
  3. Механизм узла передвижения снегоуборщика. Несамоходные модели установлены на лыжи. Могут присутствовать колеса, но все равно для движения агрегат нужно толкать. Самоходные снегоуборщики получают привод на колеса от мотора. Оператор только управляет направлением движения. Заводские самоходки выпускают на колесном и гусеничном ходу.

Для дальнейшего изучения снегоуборщика следует знать основное его устройство:

  1. Тяговую силу агрегат получает от мотора. В первую очередь двигатель приводит в действие снегоуборочный механизм: шнек или ротор. У самоходных снегоуборщиков мотор передает крутящий момент узлу передвижения: колесам или гусеницам.
  2. Ковш является кожухом снегоуборочного механизма. Рабочий элемент расположен всегда спереди снегоуборщика. От габаритов ковша зависит ширина и высота захвата снежного пласта за один проход.
  3. Желоб для выброса снега оснащают поворотным козырьком, задающим направление. Квадратный или круглый рукав сделан из металла, реже – пластика. В самоделках используют кусок ПВХ канализационной трубы диаметром 110 мм. Козырьком выступает колено.
  4. Шнек или ротор – рабочие узлы агрегата, предназначенные для захвата снега. Первый вариант ножа напоминает спираль и работает по принципу мясорубки. Ротор – это своеобразная крыльчатка с лопастями. Создающийся вихревой поток усиливает выброс снега за счет дополнительных потоков воздуха. Для эффективности работы снегоуборщики могут комплектовать комбинированными узлами, состоящими из шнека и ротора.
  5. Колеса для снегоуборщика используют на резиновом ходу. Важно устанавливать покрышки с глубоким рисунком протектора для обеспечения хорошей сцепки на скользкой поверхности.
  6. Гусеничный ход имеют снегоуборщики заводского изготовления. Тяжелые самоходные агрегаты с бензиновым мотором характеризуются улучшенной проходимостью по сложной местности.
  7. Ручки имеет даже самоходный снегоуборщик. Они нужны для управления техникой. На ручках ставят органы управления сцеплением, газом, пуском двигателя.

Важным узлом снегоуборщика является панель управления. Стоит она на самоходных заводских агрегатах. На панель выведены все органы управления: кнопки, тумблера, рычаги.

Как сделать снегоуборщик своими руками из бензопилы

Имея под рукой чертежи, самодельный снегоуборщик своими руками получится сложить даже из бензопилы. Использование такого привода имеет ряд достоинств:

  • низкая стоимость;
  • высокая производительность;
  • возможность доукомплектования снегоуборщика самодельными узлами.

Тяговую силу самодельный агрегат будет получать от бензинового двигателя. Для привода обустраивают цепную передачу. Шину с бензопилы удаляют. Вал мотора уже оснащен звездочкой. Аналогичную деталь ставят на валу самодельного шнека. Для самого двигателя бензопилы сваривают раму. Ковш выгибают из листовой стали. Шнек делают из куска трубы толщиной 20 мм. Винтовые лопасти ножа вырезают стальные или резиновые с транспортерной ленты.

Совет! Готовый шнек можно взять со списанной сельскохозяйственной техники.

Изготовление шнека

Самодельные снегоуборочные машины для дома своими рукамиСамодельные снегоуборочные машины для дома своими руками

Разыскивая для сборки чертежи снегоуборщика, в первую очередь надо найти схему шнека. Валом самодельного винтового ножа выступает трубка сечением 20 мм. Оптимальная длина – 80 см. На концах приваривают цапфы, набивают молотком подшипники. На них будет вращаться шнек самодельного снегоуборщика. По центру трубы пропиливают сквозной паз и вставляют прямоугольную пластину размером 120х70 мм. Лопатки будут вращаться вместе с валом, выталкивая снег из ковша через дефлектор.

Совет! Пропилить продольный паз в трубе получится только на станке. Упростить задачу можно простым привариванием пластин.

Самодельные фракционные кольца в количестве 4 штук вырезают из стали. Их растягивают до образования спирали, приваривают к трубе. Если ножи шнека самодельного снегоуборщика делать из транспортерной ленты, крепление резиновой полосы осуществляют болтами к предварительно приваренным на трубе проушинам.

Сборка агрегата

После изготовления шнека делают для него самодельный корпус. Отличным вариантом является кусок трубы или бочки диаметром примерно 300 мм. Вырезанный сегмент в виде половинки слегка разгибают. Бока заваривают металлом, по центру располагают ступицы, вставляют шнек с подшипниками. С одной стороны, цапфа должна выступать. На конец вала насаживают звездочку, такую же, как и на двигателе бензопилы.

Раму сваривают из уголков. Под двигатель приспосабливают площадку с полозьями. Ее делают с возможностью передвижения вдоль рамы и последующим надежным креплением в выбранном положении. К раме спереди крепят ковш самодельного снегоуборщика, сзади выводят ручки управления. На правой рукоятке размещают рычаг управления дроссельной заслонкой. После установки мотора звездочки соединяют цепью. Опасный узел передачи закрывают кожухом. Для передвижения раму самодельного снегоуборщика комплектуют лыжами или приспосабливают колеса от старой тележки.

Как самому сделать электрический снегоуборщик

Самодельные снегоуборочные машины для дома своими руками

Самодельные снегоуборочные машины для дома своими руками

Электрическую снегоуборочную машину своими руками собирают из мощной болгарки, дрели, используют мотор от стиральной машинки. Самым популярным тяговым устройством является триммер. Для самодельного агрегата используют электрокосу с ровной штангой и двигателем мощностью более 1 кВт.

Чертежи электрического снегоуборщика

Самодельные снегоуборочные машины для дома своими рукамиСамодельные снегоуборочные машины для дома своими руками

Сначала потребуется найти для снегоуборочной машины своими руками чертежи, отображающие схему ротора. Именно этот узел является рабочим и самым сложным в изготовлении. По чертежу также проще изготовить самодельную улитку для ротора.

Сборка изделия

Создание самодельного снегоуборщика происходит в следующей последовательности:

  1. Корпус улитки вырезают из нержавеющей бочки для пива. Болгаркой отрезают фрагмент со стороны днища шириной 150 мм. Нарисовав две пересекающиеся линии крестом, на дне определяют центр окружности. В точке пересечения просверливают отверстие под вал редуктора триммера.
  2. В самодельной улитке определяют, где будет верх. На боковом бортике прорезают отверстие шириной 100 мм, приваривают отрезок трубы. Длины патрубка должно хватить для прочного насаживания отводящего рукава из куска канализационной ПВХ трубы.
  3. Вырезав из металла полукруг, заваривают 1/3 часть улитки с торца. Заглушку ставят в верхней части, чтобы снег направлялся воздушным потоком к отводящему рукаву.
  4. Лопасти самодельного роторного вентилятора вырезают из стали. Должно получиться 4 одинаковые по размеру пластины. Желательно, чтобы они совпадали даже по весу. Так получится избежать дисбаланса вращающегося ротора. Пластины приваривают крестом на металлический дисковый нож триммера.
  5. Сборку начинают с прикручивания болтами редуктора электрокосы к днищу бочки. На вал насаживают крыльчатку. Пробуют прокрутить, чтобы лопасти не цепляли стенок.
  6. Для лучшего захвата снега самодельный снегоуборщик оснащают направляющей лопаткой. Прямоугольную пластину приваривают перпендикулярно к торцу улитки, только с нижней стороны. Когда от толкания вперед самодельный снегоуборщик будет продвигаться, направляющая лопатка начнет захватывать снег и подавать на лопасти вращающегося ротора.

Самодельный снегоуборщик ставят на лыжи. Кабель подключают к розетке, пробуют запустить двигатель. Для управления используют родную штангу электрокосы. На видео снегоуборочная машина своими руками:

Как сделать роторную снегоуборочную машину своими руками

Самодельные снегоуборочные машины для дома своими рукамиСамодельные снегоуборочные машины для дома своими руками

Мощная роторная снегоуборочная машина для дома своими руками получится с бензинового двигателя. Дополнительно понадобится топливный бак, глушитель, трос для выведения управления дроссельной заслонкой на ручку самодельного агрегата. Изготовить вал ротора можно только на станке. Улитку, раму и другие элементы самостоятельно сваривают из металла.

Описание и подготовка комплектующих

Самодельные снегоуборочные машины для дома своими руками

Самодельные снегоуборочные машины для дома своими руками

Технология сборки самодельной роторной машины похожа на создание снегоуборщика из электрокосы. Аналогичным образом из пивной бочки делают улитку. Если в триммере к днищу прикручивали болтами редуктор, то здесь ротор делают самодельный. Конструкция состоит из двух подшипников на валу. Насажены они в ступицы, которые закреплены к задней стенке улитки. На вал с рабочей стороны надета крыльчатка с лопастями. Выступающую часть вала за пределы улитки оснащают шкивом.

Самодельный снегоприемник крепят к раме. Бензиновый мотор устанавливают на регулирующиеся полозья. Ремнем соединяют шкивы ротора и двигателя. Для передвижения самодельную машину ставят на резиновые колеса.

Совет! Если мотор мощный, крутящий момент через дополнительный шкив можно передать колесной базе. Получится самодельная самоходная снегоуборочная машина.

Преимущества комбинированных агрегатов

Самодельные снегоуборочные машины для дома своими руками

Самодельные снегоуборочные машины для дома своими руками

Комбинированная самоделка снегоуборщик состоит из соединенного вместе шнекового и роторного механизма. Тяговым устройством выступает электрический или бензиновый мотор. Преимущество самодельной комбинированной модели в производительности. Шнек захватывает широкую полосу снега, перемалывает даже слежавшиеся и слегка заледенелые пласты. Мелкая масса поступает в улитку, где лопасти вращающейся крыльчатки создают завихрение. Измельченный снег под высоким давлением воздуха вылетает из отводящего рукава на расстояние до 15 м.

Как сделать снегоуборщик к мотоблоку

Умельцы много показывают видео с самодельными снегоуборщиками, прицепляемыми к мотоблоку. Их отличие только в том, что механизмы являются навесками. Тяговую силу самодельные снегоуборщики получают через ремень от мотора мотоблока.

Существуют 3 распространенные модели самодельных навесок:

Самодельные снегоуборочные машины для дома своими руками

Самодельные снегоуборочные машины для дома своими руками
  1. Роторную самодельную навеску изготавливают аналогично, как для роторной снегоуборочной машины с бензиновым двигателем. Направляющих лопаток можно поставить две, что позволяет увеличить ширину захвата снега.
    Самодельные снегоуборочные машины для дома своими рукамиСамодельные снегоуборочные машины для дома своими руками
  2. Проще всего оснастить мотоблок самодельным отвалом. Рабочую часть вырезают из ½ части трубы диаметром 300 мм. С тыльной стороны приваривают тяги и сцепной механизм, позволяющий быстро соединять отвал с мотоблоком.
    Самодельные снегоуборочные машины для дома своими рукамиСамодельные снегоуборочные машины для дома своими руками
  3. Шнекороторная самодельная навеска является комбинированным устройством. Для мотоблока – это самый производительный механизм. Улитка ротора закреплена к тыльной стороне ковша шнекового снегоприемника. Сначала винтовой нож перемалывает снег. Рыхлая масса поступает в улитку, где ротор перемешивает ее с воздухом и выбрасывает через отводящий рукав.

Роторную и шнекороторную навеску для мотоблока обычно ставят на лыжи. Отвал желательно оснастить подъемным механизмом, чтобы получился полноценный самодельный бульдозер.

Заключение

Снегоуборщик своими руками собирают при острой необходимости. Востребована спецтехника в снежных регионах, где часто выпадают осадки. Для малоснежных районов самодельная машина невыгодна. Она больше времени будет стоять в сарае, занимая полезное место.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
