Теплый пол под плитку в ванной своими руками

Над вопросом, как сделать тёплый пол под плитку в ванной, задумывается практически каждый, кто встаёт после помывки на ледяной кафель. Особенно это касается многоквартирных домов, некачественно отапливающихся в зимнее время.

Осуществить задуманное не так сложно как кажется, хотя предварительно нужно определиться с конкретным выбором, наиболее подходящим и допустимым для ванной комнаты вашей квартиры или дома.

Выбор варианта

Чаще всего в ванной обустраивают электрические или водяные теплые полы

Перед тем, как сделать тёплый пол в ванной, необходимо определиться с типом, наиболее подходящим для вашего помещения. Рассматривать нужно 2 различных системы: электрические и водяные полы. Каждый из них имеет свои преимущества и недостатки, которые подбираются индивидуально.

При этом, учитывается тип жилого объекта, если квартира отапливается своим котлом и не запитана от центрального источника, можно воспользоваться любым из известных методов.

Дом, обогреваемый централизованно, при монтаже водяного пола требует дополнительного согласования с соответствующими органами, которые могут не разрешить монтаж таких систем.

Связано это в первую очередь с тем, что котельная рассчитана на определённое количество потребителей, а установка дополнительных систем может привести к тому, что она не сможет выполнять полноценный обогрев остальных жилых помещений, поэтому в данной ситуации лучше выбрать электрический пол.

Определиться с тем, какой тёплый пол лучше подходит для конкретного помещения, помогут профессионалы. Они точно выполнят расчёт, касающийся затрат на монтаж, последующий расход ресурсов и КПД системы.

Электрические полы

Несмотря на то, что многие опасаются монтировать электрический тёплый пол в ванной из-за возможного поражения током, бояться их применения не стоит. Кабель и вся система надёжно спрятаны под бетонной стяжкой и напольным покрытием, поэтому прямого контакта произойти не может.

Нагревательные маты уложить легче, чем просто кабель

Если монтаж кабельного пола считается средним по сложности, то уложить тёплый пол в ванной комнате своими руками из нагревательных матов сможет даже девушка. Принцип заключается в том, что на полу укладываются уже готовые термоэлементы с запаянными в защитную оболочку нагревательными изделиями. После чего система соединяется между собой и подключается к терморегулятору с датчиком и соединяется с источником электроэнергии. При монтаже системы, которая будет использоваться, как второстепенный источник обогрева помещения, пол под ванной можно не накрывать матами, что несколько снижает затраты.

Инфракрасный тёплый пол для ванной считается наиболее подходящим для обогрева жилого помещения. Связано это с тем, что в качестве нагревающего элемента здесь используется графит, который заплавливается в ПВХ. Функционирует система в инфракрасном диапазоне, который благоприятно воспринимается человеческим организмом. Преимуществом по сравнению с кабельными системами можно назвать отсутствие стяжки. Маты очень тонкие и укладываются непосредственно под напольное покрытие. Потому в этом случае поверхность пола не становится выше, и нет необходимости переделывать дверные проёмы и перевешивать двери. Кроме этого, если одна из полос пришла в негодность, благодаря тому, что система подключается параллельно, остальные продолжат работать.

ИК-пленка монтируется очень быстро

За последние годы укладка инфракрасного тёплого пола под плитку в ванную комнату пользуется очевидной популярностью. Это объясняется тем, что для этого можно не приглашать специалистов.

Выполнить монтаж можно своими руками. Тем более, что если использовать так называемый сухой монтаж (застелить маты специальной защитной плёнкой), то сразу на него допускается укладка напольного покрытия, что ещё более облегчает процесс.

Следует напомнить, что при самостоятельно укладке электрических тёплых полов в ванной необходимо соблюдать все меры предосторожности при работе с электроэнергией и удостовериться в том, что цепь обесточена и не имеет постороннего напряжения.

Водяной пол

Для обогрева пола подойдут трубы диаметром 15 или 21 мм

Водяной тёплый пол в ванной изготавливается из труб небольшого диаметра, как правило, это 15 или 21 мм. Преимущественно для этого используются пластиковые, медные или ПВХ изделия.

Монтаж осуществляется в определённой последовательности: или змейкой, или параллельно, прогрев выполняется за счёт соединения с основной системой отопления, температура определяется термодатчиком.

После укладки выполняется тестирование системы и заливается бетонная стяжка, на которую в дальнейшем укладывается кафель или любой другой вид напольного покрытия, подходящий для этого помещения.

Наиболее предпочтительным методом можно назвать плитку, уложенную на алюминиевый материал или картонное основание. Такая специфика гарантирует максимальную теплоотдачу. Для деревянного покрытия рекомендуется делать хорошую вентиляцию помещения, чтобы в интервале между водными процедурами оно смогло полностью просохнуть. Если это требование не будет соблюдено, за небольшой промежуток времени покрытие просто сгниёт. Подробнее об укладке водяного пола своими руками смотрите в этом видео:

Чтобы сделать водяные полы в ванной комнате, не потребуется много времени и сил. Помимо этого, монтаж относительно прост и безопасен. Но, как упоминалось ранее, для некоторых ситуаций может потребоваться целый ряд дополнительных соглашений и подтверждений от компетентных органов. Если этого не сделать, случайно выявленная водная система обогрева может привести к наложению крупных административных штрафов и взысканий.

Профессионалы, занимающиеся такими работами, рекомендуют располагать систему ниже уровня пола других помещений. Это необходимо для того, чтобы при возникновении протечки не затопить свой дом или соседей.

Достоинства и недостатки

Если предварительно рассматривать преимущества, которые даёт сделанный подогрев пола в ванной, можно выделить целый ряд достоинств. Во-первых, это невидимая, в отличие от радиаторов, конструкция совсем не занимает места, которого и так в этом помещении очень мало.

Во-вторых, после того, как вы примете душ, гораздо приятнее выходить на тёплые полы в ванной комнате, чем на ледяную поверхность.

В-третьих, водяная система, подключенная к основному отоплению, позволяет существенно сэкономить семейные средства, потому окупается она достаточно быстро. Подробнее о плюсах и минусах такого рода отопления смотрите в этом видео:

Если есть преимущества, значит можно обнаружить и недостатки, которые есть у этих методов, вне зависимости от того, как они используются: как основной источник обогрева или второстепенный. Предварительно следует подчеркнуть, что стоимость таких систем обойдётся вам в хорошую сумму. Но, как говорилось ранее, окупается она очень быстро, поэтому эффект вы почувствуете при первом запуске.

Выбирать финишный напольный материал придётся с оглядкой на совместимость. Поэтому для данной ситуации оптимальным вариантом будет монтаж керамической плитки или наливного пола.

Сравнительный анализ двух систем

Если вы планируете делать тёплый пол в ванной своими руками, но так и не смогли самостоятельно определиться с тем, какой вариант подходит лучше, можно воспользоваться приведённой ниже таблицей, в которой указаны основные сравнительные характеристики водяных и электрифицированных нагревательных систем.

Признаки	Водный пол	Матовый пол	Кабельная система
Отдельное помещение	Нужна котельная, бойлерная	Не нужно	Не нужно
Толщина пола со стяжкой, мм	100-115	0,5-20	40-110
Срок монтажа, день	3-4	1	1
Готовность к эксплуатации, день	26	Сразу	1
Метод установки	Пол	Пол, потолок, стены, любая поверхность	Пол, монтаж на другие поверхности допускается, но с дополнительными сложностями
Надёжность	При повреждении полностью выходит из строя	При повреждении более половины, оставшаяся система продолжает работать	При повреждении кабеля полностью выходит из строя
Затраты на ремонт	Высокие	Небольшие	Большие
Обслуживание	Нужно	Не нужно	Не нужно
Замерзание зимой	Возможно	Невозможно	Невозможно

Делая тёплый пол в ванную, следует руководствоваться предназначением и особенностями помещения. Кроме этого, следует предварительно выбрать, в качестве основной или дополнительной системы отопления будет использоваться теплый пол.

dekormyhome.ru

Как сделать теплый пол в ванной: инструктаж устройства своими руками

Теплые полы все еще считаются редкостью в ванных комнатах, но ими уже не удивить. Они дарят уют и комфорт. С каждым годом число желающих установить такую систему подогрева растет. Все знают, насколько неприятно стоять босиком на ледяной плитке, а рядом с ванной или душем пол к тому же постоянно бывает мокрым.

Мы расскажем о том, как лучше сделать теплый пол в ванной, укажем и предупредим, на что требуется обратить пристальное внимание. В предложенной нами статье разобраны способы сооружения всех приемлемых электрических и водяных типов. Самостоятельные мастера у нас найдут подробные руководства по устройству и подключению систем.

Содержание статьи:

Разновидности теплых полов + их особенности

Что предпочесть — системы отопления водяные или электрические? Нет смысла сжигать киловатты электроэнергии для нагрева пола в доме с мощным отопительным котлом. Более рациональным будет внесение некоторых изменений в имеющуюся систему отопления, чтобы направить горячий теплоноситель в трубы, расположенные в полу.

Конечно, лучше всего задуматься над подключением теплого пола еще на этапе проектирования отопления. Но и в рабочей системе легко найти точку, в которой можно будет разорвать трубопровод для врезки дополнительной распределительной гребенки.

Она распределяет потоки теплоносителя и в среде инженеров именуется коллектором. Каждый поток направляется в отдельный отопительный контур, пол нагревается несколькими такими контурами. Все они подсоединены к коллектору, теплоноситель в коллектор подается с помощью специального циркулярного насоса.

Если площадь пола в ванной небольшая (до 5 кв. метров), то от распределительной гребенки и насоса можно отказаться и использовать краны-отсекатели и терморегулятор. В больших помещениях без этого оборудования не обойтись: котел будет потреблять слишком много энергоносителя, и нагрев пола придется признать неэффективным.

Аргументы выбора наиболее подходящего , которую чаще всего применяют в обустройстве гигиенического помещения, приведены в рекомендуемой нами статье.

В ванной допускается стелить на пол не всякое покрытие, а водяной пол еще более ужесточает этот отбор. Материал должен быть с показателем сопротивления теплопередаче до 0,15 м кв.*К/Вт. Этому соответствует керамическая и каменная плитка. Смотрите на этикетке продукции значок, обозначающий совместимость с теплыми водяными полами

В электрополах нагревательной “сердцевиной” служат:

• нагревательные кабели, маты;
• инфракрасные карбоновые излучатели.

Нагревательный кабель или мат? Принципиальное отличие видится в трудоемкости укладки и высоте, на которую пол приподнимается.

Для нагревательного мата достаточно слоя тонкого плиточного клея над собой в 3-4 мм, благодаря чему кафельная плитка на полу мгновенно теплеет. Кабель в мате зафиксирован на сетке из капрона с заданным шагом.

Эксплуатация теплого электрического пола (как и любого другого электроустройства) подразумевает соблюдение мер безопасности. Чтобы кабель можно было использовать в ванной комнате, у него должен быть стандарт защиты IP67. Терморегулятор можно вынести в соседнее помещение

Если используется кабель, а не маты, то его приходится укладывать на полу вручную, шаг укладки задается произвольно. Сверху кабель заливается слоем ЦПС толщиной 30-50 мм. Чем меньше шаг, тем более холодное помещение можно обогреть.

Кабель дольше прогревает пол, но такое отопление можно использовать не только как дополнительное, но и как основное. Маты с этой задачей не справляются. К тому же у них более высокая цена.

Однако промышленность производит и тонкий нагревательный кабель, который не нужно покрывать раствором до 30-50 мм. На такой кабель, как и на маты, можно сразу накладывать плиточный клей, но при этом есть возможность регулировать шаг укладки. В итоге собираются воедино преимущества и кабеля, и нагревательных матов.

Теперь про инфракрасное тепло… Если об электрических кабелях все мы и ранее имели представление, то инфракрасное тепло — новинка. Речь идет в данном случае о двухслойной тонкой пленке, внутрь которой заложена еще более тонкая кристаллическая решетка углерода, излучающая в инфракрасном диапазоне.

Пленочные теплые полы не лучше и не хуже электрокабельных. У них своя сфера применения.  лучше подходит для сухого монтажа под паркетную доску, ламинат без использования раствора и клея, которые плохо схватываются с ее гладкой поверхностью.

Поэтому в ванной — очень сомнительное решение, несмотря на то, что производители разрешают использовать ее во влажных помещениях (ванных, душевых).

Если применять пленочное инфракрасное полотно в ванной комнате для полного обогрева, то надо покрыть им не менее половины пола или дополнительно установить такие же настенные панели

Есть и другие доводы не в пользу пленки. Ширина площади, на которую ее кладут, должна быть кратной ширине самой пленки. Иначе или не будет прогреваться вся площадь, или придется укладывать пленку кусками, подавать напряжение на каждый кусок отдельно, соединять множество контактов вручную. Все это снижает надежность конструкции.

У нагревательных матов тоже стандартная ширина, но ими гораздо проще закрыть площадь любого размера и формы, разрезая сетку, к которой прикреплен кабель, но не повреждая его. По электробезопасности тоже выигрывают кабельные теплые полы, потому что они имеют контур заземления, а нагревательные пленки — нет.

Итак, если делать электрический подогрев полов в ванной комнате, то на основе кабеля или матов. Собрать такую отопительную систему легко, достаточно владеть основами электротехнических знаний. Смонтировать водяной пол намного сложнее.

А что еще дает нам ? Вмонтированная в стяжку отопительная система с циркулирующей по трубам водой запрещена к использованию в многоквартирных домах из-за солидного веса и риска аварий. Возможно устройство лишь в первых этажах, и то после получения кучи разрешительных документов.

Подключение к центральной отопительной системе – тоже не выход даже для квартир на первом этаже. Где можно взять теплоноситель в этом случае? Из отопительного стояка.

Но проделав дополнительный путь по ванной, вода вернется в тот же стояк охлажденной. Квартиры, расположенные этажами ниже, недополучат свое тепло, их хозяева справедливо начнут выражать недовольство. Да и летом полы греть не будут.

В ванной рекомендуется использовать в электрическом полу двужильный провод. Одножильный двумя концами подключается к сети, а двужильный – одним. На второй конец надевается изолирующая муфта. Раскладывать двужильный кабель на полу можно как угодно, а одножильный нужно вернуть в исходную точку

По таких запретов нет. Раз в системе отсутствует вода, то исключаются и подтопления — казусы, приносящие немало хлопот и виновникам, и пострадавшим. При устройстве не используется настолько же мощная и тяжелая стяжка, какая требуется водяным разновидностям.

И снова вернемся к необходимости поднятия высоты пола. В варианте с электрическим полом его уровень, как было сказано выше, поднимается на 30-50 мм. А с водяным — на 80-100 мм. Сооружать слишком высокий подиум не хочется, но зато водяной теплый пол более экономичен в ходе эксплуатации по сравнению с альтернативным электрическим вариантом.

Шаги сооружения электрического пола

Перед покупкой греющего кабеля или мата ориентируемся на свободную площадь ванной комнаты. Не учитываем площадь под чашей с экраном, душевой кабинкой, сантехнической мебелью, стиральной машиной, умывальником и унитазом. Под эти предметы нагревательные элементы подводить нет смысла. Более того, кабель будет в таких местах перегреваться и выходить из строя.

Мощность электропола в ванной

Нормативная мощность пола для ванных комнат — 170-180 вт/кв. метр. Этот норматив умножаем на площадь укладки. Например, общая площадь ванной комнаты равна 5,5 кв. метров. За минусом площади, занимаемой различными предметами, получаем, допустим, свободных 3 кв. метра.

Умножаем среднее нормативное значение 175 на 3, к результату добавляем резерв до 10% и получаем 525-575 вт/кв. метр. Это и есть требуемая мощность нагревательных элементов пола.

Инструкция по монтажу кабелей и матов

Проведенные предварительно расчеты дают возможность купить комплектующие и расходный материал в требующемся объеме, после чего можно без опасений приступать к устройству системы.

Шаг 1. Вычищаем основание от мусора, удаляем пыль пылесосом, сглаживаем неровности (1-2 выравнивающих наливных слоя достаточно).

Шаг 2. Укладываем теплоизоляцию. Теплоизоляционные листы нужно класть на пол отражающей поверхностью вверх и проклеивать стыки между ними монтажным скотчем (клейкой лентой).

Для теплоизоляции подходит пенофол, а на первых этажах теплоизоляционный слой рекомендуется делать толще, используя пенополистирол, пенопласт. Но в любом случае лицевая поверхность должна быть отражающей, чтобы тепловая энергия уходила в нужном направлении

Шаг 3. Гидроизоляция. Раскатываем пленку или рулонную гидроизоляционную мембрану, тщательно разравниваем ее и прижимаем к основанию, поднимаем края на стены (20 см). Если приходится использовать несколько полотнищ, то кладем их с нахлестом в 10 см, стыки скрепляем скотчем.

Разрешено использовать и обмазочную, и литую гидроизоляцию в несколько слоев. Каждый предыдущий слой надо тщательно просушивать перед нанесением следующего.

Шаг 4. Обработка кромок. По периметру крепим вдоль стен демпферную (кромочную) ленту. Она нужна для создания “плавающей” стяжки во избежание появления на ней трещин, вздутий. Ленту следует брать до 20 см шириной, чтобы ее хватило на высоту пола, включая плиточное покрытие.

Шаг 5. Укладка кабеля (или матов). Проверяем рабочее состояние кабелей и начинаем укладку. Нагревательный кабель размещают на подложке, к которой его можно будет прикрепить.

В этом качестве подходит металлическая сетка. Помимо фиксации она не даст кабелю погрузиться в стяжку и обеспечит прочность. Наблюдаем, чтобы кабель не перекрещивался. Обращаемся с ним осторожно во избежание даже мельчайших повреждений.

Конец нагревательного кабеля соединяем с электрической муфтой. Ее надо будет утопить в стяжку, расположив при этом как можно ближе к терморегулятору (термостату), но сохранив расстояние между стеной и соединением не менее 20 см.

Намного проще расстелить на полу электрический мат. Процесс чем-то напоминает раскрой ткани.

Если электрический мат упирается в препятствие (стену и пр.), его можно разрезать ножницами или ножом по несущей сетке и развернуть под любым углом или в обратном направлении. Секцию от секции при этом нужно отодвигать на расстояние не менее 5-6 см

Шаг 6. Устанавливаем с датчиком. В нужном месте на стене в метре над полом сверлим отверстие, руководствуясь габаритами терморегулятора.

От него вертикально вниз бурим продольную штробу и продолжаем ее по полу по направлению к месту расположения датчика. Желательно разместить датчик между кабелями, а не близко к одному из них, чтобы он показывал температуру достоверно. Расстояние от стены — полметра.

Датчик с проводом помещаем в гофрированную трубу. Гофра будет защищать оборудование. В эту же гофротрубку заводим провод от нагревательных матов и направляем оба провода к терморегулятору.

Для этого протягиваем гофрированную трубу по полу, выводим в штробу на стену, стараемся не сгибать ее сильно на стыке пола и стены, чтобы не повредить провода. Когда будет залита стяжка, гофротрубка с датчиком должны немного выступать из нее.

При укладке теплого пола сопротивление мата проверяется мультиметром. Допускается отклонение на 5-10% от заводских цифр. Также нужно проверить сопротивление изоляции. Если на мегаомметре не менее 10 Мом, мат надежный

Шаг 7. Стяжка. Монтаж движется к завершению, поэтому еще раз осматриваем все элементы кабельного пола, убеждаемся в отсутствии дефектов и приступаем к заливке. Готовим цементный раствор и распределяем его по поверхности тщательно и ровно минимальной толщиной 3 см. В стяжке не должно быть пустот. Если были уложены маты, этот этап пропускаем.

Шаг 8. Остается последний штрих — приклеить плитку на стяжку или непосредственно на маты плиточным клеем.

Далее следует продолжительный период сушки. Включить электрический пол можно будет не ранее 28-30 дней после завершения работы. Нужно обязательно дождаться полного высыхания раствора и клея, чтобы стяжка не растрескалась.

Советы по укладке инфракрасной пленки

Подготовительные работы — как в предыдущем варианте. Инфракрасная пленка укладывается параллельными листами на теплоизоляционный материал. Класть внахлест листы запрещается категорически. Далее следует установить терморегулятор с датчиком и убедиться в работоспособности системы.

Собранная конструкция накрывается полиэтиленом и армирующей сеткой. Закрепляют монтажную сетку саморезами, но осторожно, чтобы не задеть контакты. Сетку сверху нужно залить цементно-песчаной стяжкой и еще раз протестировать систему. После того как стяжка высохнет, на нее укладывают плитку на клей.

Инфракрасное полотно в ванной комнате раскладывают на полу, отступая не менее 20 см от стен и с интервалом от 30 до 50 мм между полосами

Инфракрасный пол можно испытать не ранее, чем через 28 дней, когда он гарантированно высохнет.

Сооружение водяной системы

Изготовить своими руками в ванной комнате — задача посложнее, но почему бы не попытаться с ней справиться… Нам предстоит собрать конструкцию из труб и соединить их с источником горячей воды.

Для трубопровода подходят трубы металлопластиковые и полиэтиленовые. Оба материала обладают гибкостью и низким гидравлическим сопротивлением.

Основательная теоретическая подготовка

Одним отопительным контуром можно покрыть площадь до 20 кв. метров, что для ванной комнаты достаточно, но если пол планируется разделить на автономные зоны, то подавать воду в них надо через .

Сборка коллектора состоит в том, чтобы соединить все его секции с насосом и смесителем, установить термометры, краны, воздухоотводчики. После этого собранный распределитель можно закреплять на стене и подводить к нему трубы

Коллектор должен быть с регуляторами расхода. При одинаковой подаче воды в разные по длине контуры, греть они будут неравномерно. Хуже нагреваться будет более протяженный контур. Более того, ток воды в нем может даже остановиться из-за сильного сопротивления. Для устранения этих неприятностей используются регуляторы расхода в коллекторе.

Смеситель – также необходимая вещь. Максимальная температура нагрева в полах — 50°C, в отопительные радиаторы вода подается при более высоких температурах. Если отводить воду из общей системы отопления в пол, то ее надо разбавить холодной водой до нужной температуры, что и делает смеситель

Ряд строгих условий для того, чтобы приступить к монтажу:

1. Наличие отопительной системы закрытого типа с использованием циркуляционного насоса.
2. У двухконтурного котла должен быть запас мощности.
3.  Все работы выполняются при полностью отключённой системе отопления.

Трубы нужно освободить от теплоносителя.

В толще теплого пола можно выделить обязательные функциональные прослойки:

• основание;
• гидро- и теплоизоляция;
• трубопровод из ;
• бетонная стяжка или гипсоволокно;
• декоративное покрытие пола.

В деревянных домах тоже можно , но следует  побеспокоиться о надежной гидроизоляции. Ее нужно произвести в несколько слоев, только так деревянная основа пола прослужит многие годы без ремонта.

Поэтапное руководство по монтажу водяного пола

Сооружение водяной системы является циклом, включающим стандартные виды работ.

Этап 1. Очищаем пол, в случае необходимости демонтируем старое покрытие.

Этап 2. Гидроизоляция пола. На пол настилаем гидроизоляционную пленку. Желательно одним куском, но если полос несколько, то их надо укладывать внахлест и швы соединять паяльной лампой. Водоизоляционный материал должен захватывать и поверхность стен (до 10 см вверх).

Этап 3. Заливаем смесью керамзита и цемента черновую стяжку (толщина 3-5 см). Тщательно высушиваем (до недели), в первые дни сбрызгивая поверхность водой, чтобы не допустить трещин.

Этап4. Утепляем поверхность пенопластом, полистиролом или другим аналогичным материалом. Поверх расстилаем полиуретан с фольгированным отражающим покрытием. Стыки проклеиваем скотчем. Теперь тепло от труб будет направлено только в сторону помещения.

Этап 5. Укладываем трубы.  Изгибаем их согласно разработанной схемы, выдерживаем в промежутках между трубами по 15-20 см. Полученную изогнутую конструкцию крепим. к распределяющему потоки коллектору.

Укладка труб “змейкой” наиболее распространена. Альтернативой является укладка “улиткой”. Первый вариант более прост в укладке, но дает неравномерный обогрев. Во втором варианте обогрев в целом более равномерный, но могут быть холодные участки пола, так как между подающими витками лежат витки обратного хода

Этап 6. Включаем подачу теплоносителя и проверяем, нет ли в системе утечки воды.

Этап 7. Делаем вторую стяжку тем же раствором, что и черновую. Если в черновой стяжке допускались неровности до 5 мм, то сейчас предварительно устанавливаем рейки-маяки, чтобы идеально выравнять поверхность.

Одно из предназначений стяжки теплого пола – накопление тепла. С толстой стяжкой у водяного пола аккумуляция тепла выше

Чистовой слой стяжки сохнет 5-7 дней — столько же, сколько и черновой. После полного высыхания можно приступить к отделке пола и уложить половую плитку.

Выводы и полезное видео по теме

Видео #1. Наглядная демонстрация шагов установки электрического мата:

Видео #2. Процесс устройства и подключения электрического кабельного пола:

Видео #2. Правила и этапы монтажа труб для водяного теплого пола:

Каждой семье сегодня сделать теплые полы доступно, ванная комната с такими полами преобразится и станет более комфортной. Система обогрева в полу прослужит длительный срок, если своевременно выполнять технический осмотр и профилактику.

А какой греющий пол устроен в вашей ванной? Расскажите о том, как выбирали оптимальный для вас вариант, как укладывали и подключали систему. Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фото и задавайте вопросы по теме статьи.

sovet-ingenera.com

как лучше устроить своими руками?

Краткое содержание

Во время ремонта появляется закономерный вопрос: как сделать теплый пол в ванной? В большинстве случаев в этом помещении в качестве напольного покрытия применяется плитка, что нужно учитывать при установке системы обогрева. Также необходимо помнить, что в ванной комнате присутствует высокая влажность, что может негативно сказаться на работе нагревательных элементов.

Водяной обогрев пола в ванной

Электрический кабельный теплый пол

Электрический теплый пол в ванной, для установки которого используются кабели в качестве нагревательных элементов, имеет много преимуществ. Такая система отличается высокой эффективностью, надежностью и простотой монтажа.

Процесс монтажа электрического теплого пола под плитку

При установке теплого пола своими руками под плитку используется одножильный или двужильный кабель. Его прикрепляют к подготовленному основанию, образуя витки. Между ними должно быть оптимальное расстояние, которое предварительно рассчитывается.

Данное значение зависит от мощности нагревательных элементов и площади помещения. Установка кабеля происходит по нескольким схемам – в форме змейки, спирали.

Чтобы не допустить ошибки при установке кабеля своими руками под плитку, можно использовать специальные маты. Они представляют собой конструкцию, которая состоит из плоской сетки и системы кабелей. Для установки таких нагревательных элементов не нужно рассчитывать шаг между витками или беспокоится о закреплении отдельных элементов.

Также для фиксации матов достаточно небольшого слоя плиточного клея. Кабельный теплый пол устанавливается с применением толстой цементно-песчаной стяжки, что значительно уменьшает высоту помещения.

Монтаж теплого пола на основе нагревательного кабеля своими руками

Монтаж электрического кабельного пола

Устройство теплого пола своими руками в ванной комнате с применением нагревательных матов кабельного типа происходит по определенной схеме. Она подразумевает:

• Устройство теплого пола под плитку своими руками подразумевает предварительную подготовку поверхности. Нужно удалить старое напольное покрытие, устранить значительные дефекты. При наличии больших неровностей заливают тонкий слой цементно-песчаной стяжки.

  Схема устройства теплого пола с помощью кабеля

• Электрический теплый пол в ванной укладывается на теплоизоляционную подложку, которая повышает эффективность работы всей системы. Лучше всего использовать пенофол. Это теплоизоляционный материал рулонного типа, который имеет фольгированное покрытие. Его укладывают на всю поверхность пола, а стыки между полосами герметизируют своими руками при помощи скотча.
• Теплый пол в ванной комнате укладывается на всю поверхность, кроме участков, где будет размещаться душевая кабина или ванна. Монтаж нагревательных матов своими руками происходит по направлению к месту установки терморегулятора от любого дальнего угла. Данные элементы можно резать, но нужно следить за тем, чтобы не повредить кабель. При установке нагревательных матов под плитку недопустима их укладка в два слоя. Также важно следить за тем, чтобы между соседними кабелями было расстояние не меньше 5 см, а до стен – минимум 10 см.

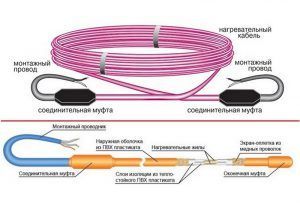

  Нагревательный кабель для теплого пола

• Устройство теплого электрического пола под плитку подразумевает присутствие в системе терморегулятора. Он устанавливается на стене в отверстие, которое делают при помощи дрели со специальной насадкой. При выборе места монтажа терморегулятора следует учитывать возможность подключения термодатчика и проводов от сети.
• Между витками нагревательного кабеля устанавливается датчик температуры. Его укладывают в гофрированную трубку, которая защищает от негативного воздействия, создаваемого стяжкой и напольным покрытием. Датчик температуры ведут к терморегулятору через предварительно прорубленную штробу в стене.
• Измеряют рабочее сопротивление кабеля, которое должно полностью соответствовать тому, которое указано в паспорте изделия. Максимальное отклонение от нормы – 10%.

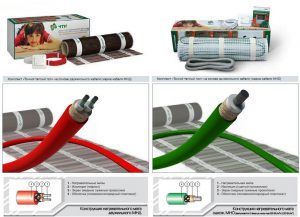

  Типы кабельного пола

• Место укладки датчика температуры фиксируют плиточным клеем и ждут, пока он высохнет.
• Концы кабеля подключаются к терморегулятору по схеме, которая обозначена в паспорте устройства. Также к нему присоединяют питающуюся от сети проводку.
• Устройство теплого пола под плитку подразумевает применение специального клея, который предназначен для монтажа данного напольного покрытия. Раствор готовят согласно указанным на упаковке пропорциям. Плиточный клей наносят специальным шпателем, устраняя возможные пустоты или щели. Толщина слоя из раствора – 10 мм.
• На еще влажный клей укладывают плитку. Эксплуатацию системы можно начинать после полного высыхания раствора. Этот термин указан производителем на упаковке.

Водяное напольное отопление в ванной комнате

Водяной теплый пол в ванной имеет множество преимуществ. В первую очередь – это экономически выгодный тип отопления. Для его нормального функционирования не нужно электричество. Источником тепловой энергии может выступать централизованное отопление или обычный котел, который работает на газе или твердом топливе.

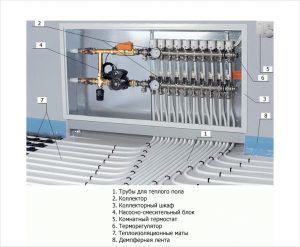

Оборудование VALTEC для систем водяного напольного отопления

Водяной теплый пол представляет собой сложную систему, которая состоит из трубопроводов. Их устанавливают по всей поверхности пола по определенной схеме. По трубопроводам циркулирует выбранный теплоноситель. Для эффективной работы системы в ее состав включают насос. Он обеспечивает циркуляцию теплоносителя при любых условиях.

Вариант укладки труб теплого водяного пола в ванной

Недостатком такого теплого пола под плитку считается сложность его установки. Очень важно произвести укладку трубопроводов и их подключение к системе согласно всем требованиям. Если не сделать этого, большая вероятность того, что система вовсе не будет функционировать. Также для монтажа водяного теплого пола нужно заливать толстую цементно-песчаную стяжку.

Монтаж водяного теплого пола в ванной

Получить эффективный теплый пол в ванной комнате своими руками очень просто, если придерживаться следующей инструкции:

Как должен быть осуществлен монтаж водяного теплого пола

• Демонтируют старое напольное покрытие до самого основания. Важно получить ровную поверхность. Величина перепадов по высоте – не больше 1 см. При наличии значительных неровностей рекомендуется залить тонкий слой стяжки.
• На поверхность пола укладывают гидроизоляционную пленку. Ее закрепляют при помощи обычного скотча.
• По периметру ванной комнаты укладывается демпферная лента. Она позволит компенсировать тепловое расширение бетонной стяжки при нагреве.
• На пол укладывают теплоизоляцию. Для квартир можно использовать пенофол с фольгированным покрытием, которое должно быть обращено кверху. Если под ванной комнатой размещается неотапливаемое помещение или грунт, тогда лучше всего применить минераловатный утеплитель или экструдированный пенополистирол толщиной не меньше 50 мм. Также существуют специальные подложки для водяного теплого пола, которые оборудованы канавками для монтажа трубок с теплоносителем.

  Схема конструктивных элементов и оборудования водяного теплого пола

• На подготовленное основание укладывается армирующая металлическая сетка.
• Производится установка труб по выбранной схеме. Нужно избегать перегибов или острых углов, которые будут препятствовать нормальной циркуляции теплоносителя. Шаг между витками трубопровода должен составлять 10-30 см. Это значение зависит от площади помещения, необходимой мощности теплого пола и характеристик теплоносителя. Монтаж водяного контура должен проводиться одним отрезком трубопровода. Использовать несколько кусков недопустимо, поскольку места соединения будут слабым местом системы, где возможна утечка теплоносителя.
• Трубопровод крепится к арматурной сетке при помощи пластиковых хомутов с шагом 1 м.
• Конец контура подсоединяется к коллектору, к которому также подключается теплоноситель. Он предназначен для регулировки температуры системы.

  Устройство водяного тёплого пола с бетонной стяжкой

• После установки всех составляющих системы происходит ее испытание. Для этого в трубопроводы подается теплоноситель под давлением 5 бар на протяжении суток. Если нет утечек, можно приступать к следующему этапу работ.
• Производится заливка цементно-песчаной стяжки под плитку. Ее толщина должна составлять 3-5 см. Делать ее более тонкой или толстой не следует, поскольку в этом случае теплый пол не сможет эффективно функционировать.
• После затвердения стяжки приблизительно через 3-5 дней можно приступать к укладке плитки при помощи специального клея.

Полностью готовый теплый пол в ванной комнате данного типа можно эксплуатировать только через 5-7 дней.

Видео: Монтаж теплого пола под плитку

kaminyn.ru

Теплый пол под плитку в ванную своими руками в доме: Инструкция +Видео

Вы решились на ремонт в ванной комнате и перед вами встал давний вопрос, теплый пол в ванной комнате под плитку- это необходимость или роскошь? Ответ на него не столь очевиден. Начнем с того, что теплый пол в ванной – это не система отопления вашего помещения, это, скорее, дополнительный комфорт в вашей ванной.

Выбор теплого пола для ванной комнаты

Многие говорят, что теплый пол гарантирует защиту от образования плесени и грибка во влажном помещении, но при отсутствии хорошей вентиляции особой разницы в данном вопросе вы не увидите.

Конечно, выходить расслабленным и распаренным из горячей ванны на ледяную кафельную плитку ситуация неприятная, но и ее можно решить другими способами.

Можно точно рекомендовать оснастить пол вашей ванной комнаты обогреваемым полом в том случаи, если в вашем доме живут либо маленькие дети, либо, наоборот, пожилые люди, так как этот факт напрямую может влиять на состояние их здоровья.

Итак, решение принято – тёплому полу быть в вашей ванной.

Возникает следующий вопрос – какую конструкцию выбрать?

Принципиально различаются две технологии – водный или электрический обогрев.

Водяные теплые полы

Следует сразу оговориться, что данный вид запрещен в домах с централизованной системой отопления, поэтому если у вас квартира отапливается городскими коммунальными службами – это не ваш вариант.

Если же вы обладатель квартиры или частного дома с индивидуальной системой отопления, то вы можете рассматривать данную технологию как приемлемую.

Рассмотрим основные этапы монтажа водяных теплых полов:

1. Требуется определить местоположение питающего коллектора, смонтировав и подключив его к системе отопления вашего дома. Это важно, так как всю систему труб придется ориентировать на подключение к месту монтажа коллектора.
2. Подготовить пол к укладке труб, для этого необходимо обеспечить максимальную ровность пола, возможно, придётся сделать тонкую выравнивающую стяжку. Затем следует уложить пленку гидроизоляции с небольшим нахлёстом на стенки. По периметру стены необходимо закрепить демпферную ленту, которая предназначена для компенсации теплового расширения стяжки.
3. Поверх гидроизоляции укладывается теплоизоляционное полотно из вспененного полиэтилена с фольгированным внешним покрытием. Затем монтируется армирующая сетка, предназначенная для закрепления водных трубок и в дальнейшем упрочнения бетонной стяжки.
4. На армирующую сетку производится монтаж трубок водяного теплого пола. Самыми распространенными схемами монтажа трубопровода, это «змейкой» и «спиралью». В целях экономии следует воздержаться от укладки трубопровода в местах, где планируется монтаж сантехники и установка мебели. Расстояние между трубами может колебаться от 10 до 15 см. Трубы не должны проходить ближе 8 см от стен.
5. После окончания монтажа труб и подключения системы к коллектору необходимо осуществить тестовый запуск теплого пола, что бы убедиться в его работоспособности. Система должна проработать без протечек и сбоев не менее 5 часов. После этого система отключается.
6. На следующем этапе поверх системы водяного теплого пола необходимо уложить бетонную стяжку. Застыть она должна естественным образом, без дополнительного обогрева. После окончательного застывания стяжки можно приступать к укладке керамической плитки. При покупке плиточного клея необходимо убедиться в том, что он предназначен для укладки плитки на теплый пол.

Следует отметить, что после монтажа всех элементов водного теплого пола высота пола поднимитесь минимум на 40мм. Так же надо иметь в виду, что система управления и сам коллектор займет значительное место. Если вы планируете иметь несколько независимых контуров обогрева, то контрольное и распределительное оборудование для дополнительного контура потребует так же дополнительного места для монтажа.

Электрический теплый пол

Монтаж электрического теплого пола во многом идентичен монтажу водяного пола.

Но электротехнические компоненты такой системы гораздо компактнее – система управления представлена небольшой коробкой терморегулятора и подключенного к нему термодатчика, а трубопроводы заменены на рулонные маты, в которые уже вмонтирован термопровод.

 Монтаж такой системы значительно проще и займет меньше времени.

Подготовка к укладке и монтаж системы отопления, так же аналогична монтажу водяного обогрева:

• Требуется очистить и выровнять плоскость пола.
• Затем необходимо уложить термопокрытие вверх стороной, на которую нанесена фольга.
• Далее следует расстелить маты с термопроводом с учётом покрытия площади необходимой для обогрева. Наши маты необходимо зафиксировать на термопокрытии. Это можно сделать специальным скотче.
• После монтажа системы обогрева необходимо протестировать всю систему, что бы убедиться в ее работоспособности, и только затем приступать к укладке чистового пола.
• Чистовой пол в виде керамической плитки может быть уложен непосредственно поверх нагревательных матов, а можно сначала сделать цементную стяжку, а затем, поверх нее уложить плитку.

Как уже было сказано выше, монтаж электрического теплого пола гораздо проще водяного. Это связано ещё и с тем, что многие производители продают свою продукцию в комплекте, так что покупателю не потребуется тратить время и силы, что бы подбирать и подгонять разные детали системы. К отрицательным факторам стоит отнести относительную дороговизну такого пола.

Инфракрасный теплый пол

Следующим этапом развития систем отопления полов можно считать пол с инфракрасными элементами обогрева. В основе технологии этого пола лежит такой же принцип как им у электрического теплого пола.

 Отличием являются нагревательные маты, которые в данном случае представляют собой полотно с нанесенной на него термопленкой.

Эта пленка выполнена в виде карбоновой мембраны, под которой находятся медные провода. Такие маты можно разрезать на более мелкие фрагменты, так как технология позволяет в дальнейшем соединить фрагменты в целостное полотно.

Монтаж инфракрасного теплого пола аналогичен монтажу электрического обогреваемого пола. Стоимость такого пола ещё выше, чем электрического, но простота монтажа и удобство дальнейшей эксплуатации делают данную технологию все более популярной у потребителей.

При определенных навыках, вы сможете своими руками смонтировать любой из описанных теплых полов в своей ванной комнате.



domsdelat.ru

Как правильно уложить электрический пол в ванной своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том Как правильно уложить электрический пол в ванной своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать.Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем Как правильно уложить электрический пол в ванной своими руками, а некоторые даже и после этого.Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.

Теплый пол в ванной, на кухне, в комнате

Теплый пол поддерживает оптимальную температуру и нормализует влажность. Известно, что длительное пребывание во влажном и холодном помещении приводит к возникновению простуд и развитию болезней, которые могут развиваться самостоятельно, или быть симптомами других заболеваний. Установив теплый пол в ванной и на кухне, вы убьете «двух зайцев»: поднимите температуру до желаемого уровня и снизите влажность.

Теплый пол на балконе, в бассейне, в бане и туалете

Длительный контакт ног с холодной поверхностью пола может закончиться простудой, вызвать появление или обострение хронических болезней суставов.

Теплый пол, установленный в туалете, бассейне, на балконе или бане, поможет избавиться от неприятных ощущений в ногах и позволит находиться без обуви в этих помещениях.

Теплый пол в коридоре, спальне, детской комнате или гостиной

Санитарное состояние помещений, в которых мы живем или часто находимся, влияет на наше самочувствие и здоровье.

Высокая влажность жилых помещений часто вызывает появление плесени на наружных стенах. Она, так же как и комнатная пыль, содержит в себе большое количество микробов и вирусов. Работающий теплый пол предотвращает появление плесени, а также не поднимает пыль во время работы, что особенно важно для спальни, игровой комнаты для детей, гостиной, большого зала или коридора.

Теплый пол

Как можно сделать своими руками теплый пол в теплице. Способы обогрева грунта различными средствами. Схемы систем подогрева.

Что собой представляет инфракрасный стержневой теплый пол. Конструкция, принцип работы, описание монтажа. Реальные преимущества и недостатки.

Из чего состоит и как функционирует гребенка для теплого пола. Как собрать заводской и самодельный распределительный узел. Рекомендации по настройке.

Рекомендации, как правильно собрать коллектор для теплого пола. Состав и устройство смесительно-распределительного узла, принцип его действия.

Как правильно выполнить подготовительные работы к заливке и какую выдержать толщину стяжки теплого пола. Рекомендации по устройству деформационных швов.

Рекомендации о том, какие трубы лучше выбрать для теплого пола. Виды труб, применимых для систем напольного обогрева, их характерист. Способ расчета стоимости.

Виды нагревательных элементов и рекомендации, как выбрать теплый пол под плитку. Нюансы использования водяных или электрических систем напольного обогрева.

Рекомендации по укладке теплого пола под плитку своими руками. Особенности монтажа электрических и водяных элементов нагрева.

Как правильно выбрать и устроить в доме или квартире электрический теплый пол своими руками. Виды напольных систем обогрева, рекомендации по их выбору и монтажу.

Как правильно выбрать тип напольного обогрева и сделать теплый пол в ванной комнате своими руками. Рекомендации по выполнению монтажных работ и подключения системы.

Электрический теплый пол

Теплые полы с электрическим и водным обогревом становятся все более популярными.

Последние чаще служат в качестве основной системы отопления частных домов, а электрополы широко применяют для дополнительного обогрева комнат. Этот фактор, а также ряд других причин, сделал электроподогрев более востребованным.

Предлагаем рассмотреть конструкцию, принцип действия, а также возможность самостоятельного обустройства электрических теплых полов.

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель.

Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента. Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку.

Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей.

Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

Стержневые конструкциисчитаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом.

Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века.

Используемый в названии термин «инфракрасная» – маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов. Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор. Конструкция пленочного инфракрасного нагревательного элемента теплого пола отображена на рисунке ниже.

Типовые технологии укладки электрического теплого пола

Прежде, чем привести несколько схем укладки, необходимо объяснить, что влияет на конструктивное исполнение. К таким факторам относятся:

Следует принять во внимание, что минимальную толщину теплового покрытия подбирают исходя из критериев прочности. При этом технология монтажа не допускает необоснованно увеличивать толщину стяжки, поскольку это отражается на инертности (времени) нагрева (пол долго нагревается). Соответственно, датчик такой системы может не успевать реагировать на перепад суточной температуры.

С другой стороны, 60-100 мм покрытие в такой ситуации может аккумулировать тепло. При таком варианте можно делать запас тепла, включая теплые полы ночью, когда действует льготный тариф.

Инструкция по укладке электрического пола на старом основании

Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%.

При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр.

Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).

Сверху наносится ровным слоем покрытие из плиточного клея.

Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется подложка под ламинат, перед его установкой.

Укладка в штробы

Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.

Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.

Технические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.

Правильная укладка промежуточной стяжки

Данный способ позволяет существенно сократить потерю тепла. Ниже приведена таблица теплопотерь.

Исходя из приведенной выше таблицы, можно констатировать, что максимальная толщина стяжки может не превышать 20,0 мм. Если основание находится над необогреваемым участком (например, балкон, лоджия и т.д.) теплоизолирующий слой желательно увеличить до 40,0-50,0 мм.

Самое лучше решение – армировать промежуточную стяжку полипропиленовой фиброй. Дальнейший порядок действий такой же, как и для пункта 1 (монтаж на старое основание).

Применение теплоизоляции

Нагревательные элементы электрического пола крепятся на утепленную поверхность (ГВЛ, полистирольные или ПВХ плиты и т.д.).

Желательно, чтобы изолятор был с фольгированной поверхностью. Он должен располагаться в приграничной зоне, между цементным основанием и наливной стяжкой.

Следует заметить, что такой вариант укладки не отличается долговечностью и надежностью, но, тем не менее, его популярность довольно велика, поскольку отличается простотой монтажа.

Применение монтажной сетки

Наиболее правильно укладывать проводной нагревательный элемент теплого пола именно таким способом. В этом случае крепить кабель к сетке нужно пластиковыми хомутами, так как показано ниже.

После того, как выполнен term монтаж, собранная конструкция несколько приподнимается над основанием (нужно поставить ее на какую-нибудь опору соответствующего размера), после чего производится заливка.

По итогу у нас получается тонкий слой армированного бетона, внутри которого находится обогревательная проводка.

Данный способ termo установки позволяет создать экономичный и надежный теплый пол с минимальной инертностью температуры нагрева.

Технология сухой стяжки

Этот вариант не менее надежен описанного выше. Он называется сухим, поскольку в процессе изготовления его не нужно заливать бетонно-песчаным раствором. Ниже приведем краткую пошаговую инструкцию для монтажа и укладки своими руками электрического пола в доме или квартире

Завершая тему укладки электропола, следует опровергнуть ложное утверждение о невозможности его применения в деревянном доме (или из бруса). Ниже приведен пример схемы для такой установки.

Укладка инфракрасной термопленки.

Завершая раздел по укладке имеет электрического пола смысл подробно расписать этот процесс для пленочного покрытия ввиду его популярности. Из материалов нам понадобятся:

Когда все готово, приступаем к монтажу, при условии, что горизонталь пола выровнена, алгоритм действий будет следующий:

На этом процесс считается завершенным. Обратите внимание, что данный вариант электрического теплого пола делает возможным его ремонт (замену нагревательных элементов). Для этого достаточно снять покрытие.

Сферы применения электропола

В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:

Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры.

Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.

Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.

Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.

Преимущества и особенности теплого пола

Если сравнивать данную технологию с ее водяным аналогом, например, XL – PIPE, то первое, что бросается в глаза это уровень цен.

Водяные системы стоят значительно дороже электрических аналогов. Это связано с тем, что необходимо устанавливать дорогостоящее оборудование, жидкостный терморегулятор управления системой, котел или бойлер и т. д., За все это придется заплатить немалые средства.

Стоит также упомянуть о настройке параметров терморегуляторов водяных систем, использовать для этого пульт не получится, потребуется помощь специалиста. Электрическая концепция дает возможность произвести настройку регулятора самостоятельно. Инструкция по эксплуатации термитом подробно описывает, как это делать.

На пульте можно установить время прогрева, задать максимальную температуру, проверить исправность основных узлов и т.д.

Есть мнение, что электрический пол вреден из-за высокого уровня ЭМИ. Это не совсем верно, хороший европейский производитель никогда не выпустит на рынок товар, не отвечающий принятым нормам. Собственно это и ест ответ на вопрос, какие фирмы производители лучше.

Система практически не подлежит ремонту, можно проверить исправность, произвести поиск обрыва, но устройство кабельного нагревателя таково, что его ремонт не предполагается.

С другой стороны технология рассчитана на эксплуатацию системы в течение 15-20 лет. Это период, который предполагает, что будет производиться новый ремонт. Следовательно, если система еле греет или тепло распространяется местами, производится демонтаж до основания (снимается плитка, клеевое покрытие), после чего делается новый монтаж теплого пола.

Следует заметить, что эта особенность характерна и для водяных систем.

Обратим внимание, что в некоторых вариантах для сухого электрического теплого пола есть возможность произвести демонтаж покрытия, следовательно, и ремонт (если быть точным, замену) нагревательного элемента.

Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление. Эксплуатация водяной системы на порядок дешевле.

Электрический теплый пол под плитку своими руками

Система отопления «теплый пол» давно доказала, что является оптимальным вариантом обогрева собственного дома.

Не будем говорить о том, какими преимуществами она обладает. Наша цель — изучить, как правильно уложить электрический теплый пол под керамическую плитку своими руками.

Почему нас заинтересовал процесс, который можно провести самостоятельно, не обращаясь за помощью к специалистам?

Начнем с того, что электрический теплый пол — это самая простая система, которую своими руками провести не очень сложно.

Специалисты считают, что это, по сути, большой электрический конструктор, с которым справится даже ребенок. Так ли это на самом деле? Будем разбираться.

Общая схема

Итак, нас интересуют именно электрические теплые полы. Чтобы правильно их класть, необходимо знать послойное расположение всех используемых в этом процессе материалов.

Пойдем снизу от полового основания:

Бетонное или деревянное основание — так называемый черновой пол.

Требования к нему стандартны — максимальная ровность, высокая прочность и минимальное количество дефектов в виде трещин, выемок и сколов.Утеплитель из неплавкого материала. Лучше всего здесь подойдет вспененный полиэтилен или полистирол, отделанный фольгированным слоем. Последний должен быть направлен вверх к потолку.

Система крепежей.

Чаще всего для электрического теплого пола она идет в комплекте. Это или армирующая сетка, или специальная клеящаяся пленка.Сам теплый пол с термодатчиком и терморегулятором.Стяжка из цементно-песчаного раствора или специальная смесь для теплых полов.

Обратите внимание, что этот слой должен быть толщиной 30–50 мм.И последний слой — кафель для пола.

Как видите, пирог должен получиться многослойным, но именно так и надо проводить электрический теплый пол под керамическую плитку.

Другого выхода нет. Такая многослойность — это гарантия качества, долгосрочной эксплуатации и эффективной теплоотдачи. А значит, вы получите тот температурный режим, который задаете сами.

Разновидности электрического теплого пола

Вопрос, какой электрический теплый пол под плитку лучше, звучит сегодня не так уж редко. Производители подобного оборудования предлагают несколько вариантов:

Теплый пол с нагревательным кабелем.Электрические маты, в основе которых лежит токопроводящий элемент, уложенный на стеклополотно.

Это уже готовые к использованию секции, которые просто соединяются между собой.Инфракрасный нагревательный элемент. Это более сложная конструкция, хотя и ее своими руками можно уложить без особых трудностей. Подобные системы специалисты называют пленочным теплым полом.

Чем отличаются все три варианта друг от друга? Сравнивать два первых и третий вариант будет просто. В них тепло вырабатывается за счет преобразования электроэнергии, но технология отдачи тепла совершенно разная.

А вот два первых между собой практически не отличаются. И в первом, и во втором случае используется нагревательный кабель. Просто уложен он по-особому во втором варианте и уже готов к применению.

Специальный мат

Изолированный нагревательный кабель дает свободу в плане его укладки — частоты уложенных ветвей и контуров, конфигурации и так далее. С матами этого сделать невозможно. Конфигурация предопределена на заводе, так что много с ними не пофантазируешь.

Зато маты легко укладывать. Они изготавливаются в виде рулонов, которые раскатываются на определенной площади. Их можно подрезать или увеличивать в длину, так что проблем здесь обычно не возникает.

Есть, правда, в отличиях один немаловажный нюанс.

Отдельный нагревательный кабель можно использовать и в качестве основного источника тепловой энергии, и в качестве дополнительного. А вот маты электрического теплого пола применяются только как дополнительная система отопления. К примеру, ими чаще всего утепляют пол под плитку в ванных и туалетных комнатах, а также в кухнях.

Сами нагревательные кабели делятся на две группы:

Резистивные. Это одножильный или двухжильный кабель, обладающий большим сопротивлением — самый простой элемент, когда дело касается монтажа и укладки электрического теплого пола.Саморегулирующиеся.

Это многожильный элемент, конструкция которого регулирует силу тока по всей длине контура. А это говорит о том, что такой токопроводящий материал будет служить долго. Ведь тепло будет действовать на всем протяжении длины без колебаний и перепадов.

Этапы монтажного процесса

Послойная схема

Итак, мы разобрались с типами и видами электрического теплого пола. Теперь можно переходить к вопросу монтажа. Начнем с того, что существуют определенные нормы, определяющие мощность выделения тепловой энергии в зависимости от места установки этой отопительной системы:

Внимание! Определить мощность теплого пола самостоятельно не так-то просто, поэтому советуем воспользоваться услугами специалиста, который точно подсчитает необходимую мощность. С его помощью можно определиться с конфигурацией прокладки кабеля, если используется отдельный нагревательный элемент. А вот монтаж уже допустимо проводить своими руками.

Схема монтажного процесса

Пошаговая инструкция

В первую очередь выравнивается половое основание, например, обычной стяжкой. Обращаем ваше внимание на то, что небольшой перепад плоскости допустим, но не больше 2 мм на 1 квадратный метр площади пола.

Устанавливается терморегулятор. Он может быть вмонтирован прямо в стену в открытом виде или располагаться в специальном шкафу.Теперь по периметру комнаты у пола прямо по стене проклеивается специальная демпферная лента. Она, во-первых, создаст небольшой буфер между стеной и укладываемыми слоями, что позволит последним расширяться при нагреве.

Во-вторых, с ее помощью закрывается стык между полом и стеной.Далее монтируется теплоизоляционный материал. Затем на определенном расстоянии друг от друга раскладывается двусторонняя самоклеющаяся лента. Вместо нее сегодня все чаще используется металлическая сетка, обладающая двойной функцией.

Во-первых, это крепежная деталь для кабеля, а, во-вторых — армирующий каркас для заливаемого поверх кабельной системы бетонного раствора.Если в качестве электрического теплого пола используется пленочный вариант, тогда ни сетка, ни лента не нужны.

Ведь пленочный теплый пол состоит из уже готовых матов, куда вмонтирован кабель. Устанавливается отдельный нагревательный кабель.

Монтируется термодатчик.

Обратите внимание на то, что этот прибор надо класть между ветвями кабеля прямо на пол. Он должен точно определять температуру, которая отводится от пола. Укладка термодатчика производится в гофрированную трубку из пластика.

С терморегулятором, установленным на стене, он соединяется проводами для передачи сигнала.Вся система подключается и тестируется прямым подключением. Необходимо проверить, чтобы все контуры или маты грелись равномерно. Самое важное — перед пробным включением надо проверить систему на сопротивление.

Показатели сопротивления указаны в инструкции, которая прилагается к системе «теплый пол».

Цементно-песчаным раствором заливается пол под керамическую плитку. Обязательное условие — чтобы стяжка приняла высокую прочность. И последний этап — укладка керамической плитки.

На этом можно считать, что кабельный отопительный пол полностью смонтирован.

Полезные советы

Укладка плитки

Укладывать электрический теплый пол нужно так, чтобы его кабель не попадал под тяжелые предметы. Особенно это касается ножек громоздкой мебели.

Постоянное давление создаст разрыв контура, что приведет к выходу из строя целого участка.Залитая поверх пленочного пола стяжка должна обязательно хорошо просохнуть. Если этого не сделать, то велика вероятность, что под действием высоких температур она начнет лопаться и растрескиваться.

А это приведет к образованию внутри полостей, которые часто становятся причинами перегрева кабеля или неравномерного распределения тепла.

Оптимальный срок высыхания стяжки — 28 дней. Именно после этого периода стяжка приобретает марочную прочность.Класть электрический теплый пол своими руками не так уж сложно, в чем вы смогли убедиться сами. Но строго следуйте инструкции, которая идет в комплекте с приобретаемым оборудованием.Если вы в чем-то сомневаетесь, то не стоит браться за дело.

Небольшое отклонение от нормы или небольшая ошибка приведут к неприятностям, связанным с выходом из строя всей отопительной системы. А это ее ремонт или демонтаж, требующий снятия всего напольного покрытия или его части. Вам это нужно?

Заключение по теме

Провести монтаж электрического теплого пола — пленочного или кабельного — сможет каждый домашний мастер.

Уложить теплый пол под керамическую плитку тоже большого труда не составит.

Важно лишь правильно подобрать мощность системы, равномерно распределить кабель по площади основания и точно соблюсти все нормы и требования, не исключая ни одного слоя.

Если вы все учтете, то получите теплый пол, работающий эффективно и долго.

Теплый пол в ванной комнате своими руками

Один из способов сделать ванную комнату более комфортной – обустроить в ней систему теплый пол. В результате удается понизить влажность в помещении и установить в нем должный микроклимат.

Особенности применения теплого пола в ванной

Весьма благоприятствует использованию в ванной дополнительного обогревающего источника тот факт, что материалом отделки там обычно выступает керамическая плитка. Как правило, эти комнаты оснащаются двумя типами теплого пола – водяным и электрическим.

Наибольшей популярностью среди жильцов квартир пользуется инфракрасный (электрический) теплый пол.

Причинами такой востребованности является простота укладки и дальнейшего использования системы. Водяной теплый пол в ванной своими руками установить гораздо сложнее.

Основой инфракрасного теплогопола для ванной комнаты выступает специальные нагревательные маты электрического типа. Строго говоря, речь в этом случае идет о текстильной базе, которая оснащена встроенными нагревательными элементами. Благодаря термостату проводится несложная настройка необходимого температурного режима обогреваемого помещения.

Что касается водяного теплого пола в ванной, то это один из контуров напольного обогрева жилища. Принципом его работы является применение в качестве теплоносителя горячей воды, которая циркулирует по полимерным трубам внутри напольной стяжки санузла. Этот метод, как сделать водяной теплый пол в ванной, чаще всего применяется в загородных домах и коттеджах.

Преимущества электрического теплого пола:

Очень удобно то, что установка теплых полов в ванной комнате своими руками не влечет за собой чрезмерного подъема уровня основания: это происходит в пределах всего лишь 4-х мм.

 Что касается водяных систем, то там из-за необходимости укладки новой стяжки поверхность пола приподнимается почти на 10 см. Во многих случаях это воспринимается, как серьезный недостаток. С другой стороны, эксплуатация водяных теплых полов обходится значительно дешевле, чем электрических.

Электрический обогрев

Обогревающими конструкциями электрического типа разрешается оснащать практически любые помещения, включая и те, где водяной теплый пол не может быть уложен по тем или иным причинам. Значительная простота монтажных работ электрического теплого в ванной своими руками позволяет справиться с их реализацией любому человеку.

Особенностью ванных комнат является высокий уровень влажности воздуха, которая способствует появлению грибка и плесени: данные биологические образования имеют весьма негативное воздействие на здоровье человека. Установка теплого пола позволяет в значительной мере оптимизировать ситуацию, из-за чего грибок практически не появляется.

Рекомендации по обустройству теплого пола в ванной комнате своими руками

Прежде, чем приступать к самостоятельной реализации, необходимо ознакомиться с технологией, как правильно сделать теплый пол в ванной. Строго говоря, под электрическим обогревомпола подразумевается совершенно автономная от основного покрытия конструкция, которую можно устанавливать как до, так и после обустройства финишной отделки.

В состав системы входят:

Нагревательные кабели или маты. Их монтируют поверх бетонного основания либо на старую плитку.

После этого кабели необходимо прочно приклеить к основанию. В состав матов входит ткань и вплетенные в нее нагревательные элементы, надежно защищенные от воздействия влаги. Для коммутации с электросетью каждый мат имеет в начале и конце свободную проводку длиной примерно 4 м.

Для питания системы подойдет обычная электрическая сеть с напряжением 220 В.Встроенный датчик. Позволяет следить за температурным режимом водяного теплого пола в ванной.Терморегулятор электронного типа. Предназначен для установки необходимого уровня нагрева системы.

Чтобы добиться точности постилки матов возле различных выступов и углов комнаты, для их раскроя рекомендуется использовать ножницы. Укладка теплого пола в ванной осуществляется с помощью хлорвинилового клея.

Высыхание клеевого раствора обычно происходит в течении трех дней: после этого можно смело приступать к укладке напольной плитки. Нанесение монтажного клея проводится зубчатым шпателем. Для прокладки проводов температурныхдатчиков и подводящих кабелей используются специальные трубы: по завершению процедуры распределительную коробку закрывают крышкой.

Самым подходящим местом для начала раскроя и дальнейшей укладки нагревательных матов считается район ванны и углы санузла.

При необходимости маты оснащаются небольшими вырезами. Делать это нужно максимально аккуратно, чтобы не задеть нагревательные элементы. Самостоятельный монтаж теплых полов в ванной обычно не вызывает каких-то затруднений: главное – соблюдать аккуратность и последовательность всех необходимых операций.

По ходу устройства теплыхполов в ванной комнате следует избегать пережимов, изгибов и порезки проводки. Перед поклейкой матов основание необходимо хорошо почистить и высушить, а для реализации самой процедуры приобрести термостойкий плиточный клей.

Последующие работы по подключению всех конструкционных узлов системы разрешается проводить только после высыхания клея.

Отзывы об использовании теплых полов в ванной самые положительные: они очень удобны тем, что предназначаются для обогрева именно небольших площадей. Благодаря терморегулятору можно провести точную настройку необходимой температуры, поддерживая ее на должном уровне в течение суток.

Особенности монтажных работ

Перед тем, как сделать теплый пол в ванной комнате, необходимо учесть следующие моменты:

Основание. Рабочую поверхность требуется выровнять и почистить: присутствующие неровности не должны превышать 10 мм.

Чтобы теплоизоляционная прослойка не деформировалась, черновое основание обычно выравнивается тонким слоем песчано-цементного раствора.Подготовительные мероприятия. Готовясь к укладке теплоизоляционного материала, необходимо проверить, разрешается ли проектом дома монтировать теплые полы в помещении ванной.

 Если подобное разрешение имеется, то поверх почищенного и выровненного основания проводится укладка паро- и гидроизоляции рулонного, обмазочного или наливного типа.

При использовании наливного слоя на битумной основе необходимо дождаться полного его высыхания, прежде чем монтировать пенополистирольную теплоизоляцию.

Теплоизоляционный слой. Для теплоизоляции теплых полов в ванной можно применить пенополистирол, жесткие минеральные плиты, пробковый утеплитель или специальную фольгу. Особенно способствует увеличению эффективности электрических полов применение отражающей алюминиевой фольги.

Однако следует избегать использования фольгированного материала без дополнительного защитного слоя. Дело в том, что в растворе стяжки зачастую присутствует щелочь, которая быстро разъедает алюминий. Как следствие, такие полы будут нуждаться в частом ремонте.

Из такой фольги, как правило, обустраивают пароизоляционный слой: под цементно-песчаную стяжку ее лучше не укладывать. Алюминиевые отражающие утеплители разрешается применять только под стяжками на гипсовой основе (фольга в таких случаях должна быть достаточно толстой).

Очень удобным вариантом, как положить теплый пол в ванной, является использование готовых изоляционных плит.

Как правило, они оснащаются специальными посадочными местами для нагревающих кабелей, что заметно упрощает работу.

Монтируя этот утеплитель, важно соблюдать максимальную плотность укладки, т. к. любая щель или зазор становится местом утечки тепла.

Преимущество термоматов

Электрические теплыеполы в ванной на основании греющегося кабеля считаются наиболее сложными для самостоятельной реализации, т.к. требуют дополнительной стяжки пола (в ее толще располагается кабель). Чтобы обойтись без стяжки, лучше использовать системы с термоматами: речь идет о тонком кабеле, уложенном на синтетическую сетку.

Все, что потребуется в этом случае – разложить сетку на поверхности пола, покрыв ее финишным покрытием. Еще одной разновидностью теплых полов является нагревающаяся пленка со специальными токопроводящими прожилками.

Электрический ток, проходя по ним, провоцирует возникновение инфракрасногоизлучения, обогревающего помещение.

Как сделать теплый пол: как правильно делать водяной, электрический пол самостоятельно, как провести от отопления, просто построить, положить своими руками, как надо делать

Теплые полы уже давно перестали восприниматься, как нечто диковинное и необычное. Преимущество такой системы в том, что ее можно использовать как в роли.

Как правильно сделать теплый пол: как установить, проложить водяной или электрический теплый пол, как прокладывать.

Полы с подогревом уже не входят в разряд экзотической разновидности систем отопления помещений.

Более того, очень многие модели легко смонтировать. Теплый пол на кухне: как сделать своими руками водяной и электрический теплый пол, какой выбрать.

При установке тёплого пола на кухне кардинально меняется микроклимат в лучшую сторону. Появляется желание собрать всю семью вместе и организовать.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить электрический пол в ванной своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

https://woks.ua/warm-floor.html

https://cotlix.com/category/teplyj-pol

https://www.asutpp.ru/elektricheskij-teplyj-pol.html

http://gidotopleniya.ru/teplyj-pol/jelektricheskij-teplyj-pol-pod-plitku-svoimi-rukami-7700

http://ir-leasing.ru/company/irinfo/teplyj-pol-v-vannoj-komnate-svoimi-rukami-vodjanoj/

myprofnastil.ru

Тёплый пол в ванной: как сделать самостоятельно, инструкция🔨

Возможность выполнять гигиенические процедуры, стоя босиком, особенно ценна там, где есть дети. Но какую технологию лучше использовать, чтобы обустроить тёплый пол в ванной? Чтобы принять оптимальное решение, нужно учесть, где именно эта самая ванная находится. Если дом только строится, то можно и даже нужно предусмотреть водяные полы, система труб которых замоноличивается в черновую стяжку. Может, это и не дешевле по себестоимости, но однозначно экономичнее в эксплуатации.

Тёплый пол в ванной

Однако в готовом доме с установленными дверями и порогами бывает невозможно поднимать уровень пола санузла. Да и подключиться к существующему отоплению довольно сложно, а в многоквартирных домах это вообще запрещено. Поэтому в данном случае лучше обратить внимание на электрические нагревательные маты или плёнку.

Плюсы электрического пола под плитку

Содержание статьи

Виды электрических теплых полов

Кабельный

Здесь в качестве греющего элемента используется электрический кабель – двужильный или одножильный. Это основная часть системы, при выборе которой очень важно обращать внимание на такой показатель, как мощность, приходящаяся на единицу длины. Для небольшой ванной комнаты достаточно 17 Вт/м. Кабель может быть саморегулирующимся, когда количество выделяемого им тепла уравновешивается в зависимости от температуры в помещении, и резистивным, у которого количество тепла зависит от силы тока.

На заметку! Резистивный кабель греет сильнее и, соответственно, больше тратит энергии. Такой вариант лучше использовать не в ванной, где он будет работать постоянно, а в бане, когда им пользуются периодически.

Плюсы

• доступная цена;
• долгий срок службы;
• установка и поддержание нужной температуры;
• простой монтаж.

Минусы

• значительный расход электричества;
• сложность проведения ремонтных работ в случае поломок системы.

Кабельный теплый пол

Плёночный

При использовании плёночного нагревателя тепло образуется на основе инфракрасного излучения. А вот материал греющего элемента, заложенного между двумя герметично запаянных слоя полимерной плёнки, может быть двух видов.

1. Из графитно-карбоновой смеси, называется углеродный.
2. Из сплавов меди и алюминия, называется биметаллический.

Инфракрасный теплый пол

Примечание! Так как в ванной на полу всегда плитка, которая прогревается медленнее, предпочтение лучше отдать первому варианту. Второй подходит для любых покрытий, кроме керамических.

Плюсы

1. Плёнка гибкая и тонкая (до 0,5 мм).
2. Прогревает пол равномерно.
3. Экономична по сравнению с кабелем в плане расхода электроэнергии.
4. А что самое главное, монтировать её можно не только в пол, но и в стены или даже на потолок. Это может быть актуально, если ванная комната находится, например, на мансардном этаже.

Минусы

1. Нельзя укладывать под мебель.
2. Необходим аккуратный монтаж.

теплые полы Caleo

Стержневой

Стержневой мат — ещё одна разновидность греющего элемента с инфракрасным излучением. В его основе также используется углеродная смесь, только не в виде пасты, а в виде стержня, прикреплённого на сетчатую подложку.

Плюсы

1. В плане энергопотребления этот вид нагревателя самый экономный, особенно, когда в системе присутствует терморегулятор.
2. Он сам следит за температурой на различных участках обогреваемой площади, снижая или повышая интенсивность нагрева там, где это необходимо – например, около двери.

Минусы

1. Высокая стоимость.
2. Недолгий срок службы.

теплый пол unimat

Стержневой инфракрасный теплый пол

Из всего вышесказанного можно сделать вывод, что для небольшого помещения с керамическим напольным покрытием, коим является ванная комната, наиболее оптимальным выбором будет стержневой пол. Поэтому далее мы более подробно рассмотрим всё нюансы его монтажа — начиная с подготовительных работ и заканчивая подключением.

Схема монтажа стержневого теплого пола под плитку

Обустройство стержневого пола

Прежде чем приступить непосредственно к монтажным работам, нужно приобрести материалы. Прежде всего, это сама система тёплого пола. В её комплекте есть практически всё что нужно, но кое-что придётся приобретать отдельно.

Строение стержневого теплого пола

Что есть в комплекте и что нужно докупить

Ванные комнаты в частных домах бывают достаточно большими, но в квартирах их площадь составляет максимум 4 м кв. Если санузел совмещённый – то это 5-6 м кв. Параметр, вполне удобный в плане приобретения элементов тёплого пола. Среднестатистический комплект как раз и составляет 6 м кв. стержневых матов, плюс всё необходимое для их монтажа.

Из чего состоит комплект стержневого теплого пола

Комплект состоит из:

• свёрнутого в рулон карбонового мата;
• соединительных проводов ВВГнг;
• UKC – комплекта для присоединения кабеля к мату, состоящего из двух гильз и двух термоусадочных трубок длиной 5 см;
• UKK – двух трубок по 3,5 см длиной, предназначенных для изоляции мест отреза мата;
• гофры с заглушкой и металлическим зондом.

Кабель ВВГнг

В комплекте обязательно присутствует паспорт изделия, но может быть приложен и DVD-диск с видеоинструкцией по монтажу.

Терморегулятор обычно приходится покупать отдельно, но некоторые производители — естественно, за дополнительную стоимость — включают в комплект и его. Если подбирать придётся самим, то исходите из максимальной мощности купленной системы пола. В любом случае, в магазине вам поможет определиться консультант. Но будьте готовы к тому, что стоимость хорошего прибора составит порядка 50% от цены комплекта тёплого пола.

Терморегулятор придется приобретать отдельно

Обычно терморегулятор встраивается в стену, где-нибудь рядом с выключателем или дверным проёмом. Поэтому не забудьте сразу купить и монтажную коробку для него. Производители тёплых стержневых полов рекомендуют также приобрести отдельно и установить дополнительный датчик температур — если вы купите терморегулятор с функцией «защита от перегрева».

Теплоизоляция для теплого пола

Отдельно нужно приобрести и теплоотражающий материал, без которого потери тепла были бы неизбежны. В качестве него используют современные тонкие утеплители на основе вспененного полиэтилена с односторонним фольгированием.

Из инструментов вам понадобятся:

• пассатижи;
• обжимные клещи;
• технический фен;
• нож и ножницы;
• инструмент для снятия изоляции с кабеля;
• односторонний монтажный скотч.

Фен технический

При установке монтажной коробки под терморегулятор понадобится перфоратор с коронкой, болгарка, чтобы нарезать штрабу для провода. За её неимением можно использовать бур или долбить бетон вручную – кому как нравится.

Последовательность монтажа

Установка стержневого пола под плитку возможна только в процессе первичного или капитального ремонта. Начинают монтаж системы по окончании всех сантехнических работ. К этому моменту черновая поверхность пола, если она бетонная, должна быть выровнена и тщательно очищена от пыли. Итак, приступим.

Таблица №2. Электрическая часть работ.

Шаги, фото	Описание действий
Шаг 1	Первым делом определяетесь с местом установки терморегулирующего устройства. В данном случае выключатель света находится внутри ванной комнаты, и место выбрано рядом с ним.
Шаг 2	Делаете разметку. Намечаете карандашом не только контуры монтажной коробки, но и линию под штрабу, в которую будете прятать кабель. А она протянется не только по стене, но и по полу.
Шаг 3	С помощью коронки делаете отверстие под монтажную коробку.
Шаг 4	Болгаркой нарезаете штрабу.
Шаг 5	Итог должен получиться таким, как на фото. После этого с чернового пола нужно убрать мусор и пропылесосить.
Шаг 6	Провод с датчиком пола на конце, который идёт в комплекте с терморегулятором, вставляется в гофрированную трубку. Её торец со стороны датчика закрывается пластмассовым колпачком. Так он защищается от цементного раствора и есть возможность извлечь его в случае необходимости замены.
Шаг 7	Трубка закладывается в штробу так, чтобы конец, в котором находится датчик, оказался на полу.
Шаг 8	Раствор сначала накладывается под трубку, а затем она замуровывается полностью.
Шаг 9	Второй конец гофры с проводом протягивается по штробе к месту монтажа терморегулятора.

Схема подключения терморегулятора

Таблица №3. Укладка матов.

Шаги, фото	Описание действий
Шаг 1	Если черновой пол бетонный, его нужно обязательно прогрунтовать. Таким образом, укрепляется и обеспыливается его поверхность.
Шаг 2	После высыхания грунта можно приступать к разметке. Вам нужно будет отчертить контуры расположения стержневых матов.
Шаг 3	Под ванной и стиральной машиной укладывать их не имеет смысла, поэтому в небольшой ванной комнате может получиться всего лишь полквадрата подогреваемого пола.
Шаг 4	Вообще, по технологии теплоотражающий материал нужно стелить независимо от того, на каком основании монтируется тёплый пол. Закрывать утеплителем можно или всю площадь комнаты, или только там, где будут лежать маты. По факту же многие мастера упускают этот этап, когда помещение находится не на первом этаже или в цоколе, а на межэтажном перекрытии. На заметку! Следовать ли их примеру — решать, конечно, вам, но особой экономии тут не получится, так как материал стоит сущие копейки. Уж лучше соблюсти технологию, чтобы тепло уходило не в бетонную плиту, а в вашу комнату.
Шаг 5	Итак, разворачиваете мат.
Шаг 6	Укладываете полотно так, чтобы замурованный в штрабе датчик оказался посередине между стержнями.
Шаг 7	Для того чтобы получилось две полосы, подложка мата в нужном месте разрезается. Стержень при этом должен остаться целым! Просто разворачиваете полотно в другую сторону на 180 градусов и стелете его параллельно первой полосе. Прикрепляете маты скотчем к основанию.
Шаг 8	Теперь нужно замерить при помощи мультиметра сопротивление стержневого мата и занести полученное значение в паспорт.
Шаг 9	Заделываете штробу на стене раствором.
Шаг 10	Отрезаете излишки кабеля и, подключив тёплый пол напрямую, проверяете работоспособность тёплого пола.
Шаг 11	Если всё нормально, можно класть плитку: сначала на стены, потом на пол — но можно и наоборот. На полу это делается традиционным способом, только клей нужно брать специальный, для тёплого пола. Примечание! Важно следить за равномерностью толщины клеевого слоя, которую определяет его производитель и указывает это на упаковке.

Калькулятор расчета количества клея для укладки плитки

Перейти к расчётам

Таблица №4. Подключение терморегулятора.

Шаги, фото	Описание действий
Шаг 1	После облицовки стены плиткой или другим финишным материалом у вас будет вот такое отверстие с выводами проводов.
Шаг 2	Перед установкой терморегулятора необходимо ещё раз замерить сопротивление и сравнить полученное значение с тем, что вы записали в паспорт. Если погрешность в пределах 5%, значит, кабель в процессе облицовочных работ не повреждён.
Шаг 3	Правильно подсоединить терморегулятор вам поможет прилагающаяся к нему инструкция. Отключаете электроэнергию и приступаете к делу.
Шаг 4	Крепите регулятор на стену. Монтаж похож на установку выключателя: сначала основная часть…
Шаг 5	… и потом крышка.

В конце проверьте работоспособность системы

В заключение нужно проверить работоспособность системы. Красный глазок загорелся – значит, всё в норме. Остаётся подождать 10 дней, пока клеевой слой под плиткой наберёт прочность, и можно включать систему в работу.

Видео — Монтаж теплого пола в ванной

pol-exp.com

плюсы и минусы / Zonavannoi.Ru

Не так давно, перед тем как укладывать напольный кафель, многие задумывались о дальнейшем комфорте эксплуатации напольного покрытия. Ведь даже в летнее время пол был неприятно холодным. Это связано с высокими теплопроводящими свойствами керамики.

Сегодня из этого недостатка кафельной плитки можно извлечь выгоду, смонтировав под облицовку систему электрического теплого пола. Эта инновация позволит обеспечить равномерную и стабильную температуру в помещении даже при отсутствии в нем центрального отопления.

Содержание статьи

Классификация электрических нагревательных систем

Нужно сказать, что устройство теплого пола электрического под плитку поможет навсегда решить проблему с неприятной сыростью и прохладой в квартире осенью и весной, когда на улице еще нежарко, но централизованное отопление уже отключено. Такие системы способны работать круглый год полностью автономно и без ограничений. Кроме того, теплый пол кабельный электрический под плитку может стать альтернативным источником тепла, в дополнение к основному, например, для жителей частных коттеджей.

Возможность регулирования температуры является дополнительным преимуществом электрической нагревательной системы перед водяным теплым полом.

Оснащение санузла системой подогрева пола значительно повысит комфорт его эксплуатации

На сегодняшний день существуют такие ее разновидности:

• кабельные системы;
• нагревательные маты;
• пленочный или инфракрасный теплый пол.

Чтобы разобраться, какой вид нагревательной конструкции станет оптимальным для того или иного напольного покрытия, нужно рассмотреть подробнее каждый из типов систем.

Кабельный теплый пол

Часто во время ремонта санузла многие хозяева задаются вопросом, где приобрести качественные электрические теплые полы под плитку, какие лучше выбрать и проще монтировать. Однозначно здесь сложно ответить. Кабельные системы требуют укладки под цементную стяжку высотой не менее 35 мм. Учитывая толщину самого кабеля, вы потеряете около 6–8 см от общей высоты помещения. Кроме того, дополнительное бетонное покрытие усиливает нагрузку на плиты перекрытия. Однако для ванной комнаты такой вариант допустим, поскольку ее небольшая площадь позволяет монтаж такой конструкции.

Схематическое изображение двужильного кабеля

Кабельный теплый пол бывает одножильным или двужильным. В случае самостоятельной установки, лучше остановиться на втором варианте. Такая система значительно проще монтируется, а также работает при подключении только одного конца.

Термоматы

Такие системы изготовлены из стеклоткани с равномерным распределением на ней нагревательных элементов. Термоматы станут прекрасным решением проблемы, как сделать электрический теплый пол своими руками под ламинат или плитку. Поскольку их укладка не требует наличия дополнительной стяжки, как в первом случае. Однако высокая стоимость таких конструкций и необходимость вызова профессионалов, чтобы провести монтаж, делает этот вид нагревательных систем не столь привлекательным.

Теплые системы термоматов монтируются проще кабельных конструкций

Инфракрасные нагреватели пленочного типа

Ответом на вопрос, какой теплый пол своими руками электрический под линолеум или ламинат станет лучшим выбором, можно смело заявить, что пленочные нагревательные конструкции в этом случае будут оптимальным вариантом.

Инфракрасное излучение, идущее от элементов, нагревает поверхность, оставляя их при этом холодными. Это свойство очень важно для пожароопасных напольных покрытий. Кроме того, такие системы способны существенно сэкономить потребляемую электроэнергию.

Так выглядит монтаж инфракрасных пленочных конструкций

Толщина основы из полимеров составляет порядка 0,4 мм, а также ее можно укладывать на любое основание, тем самым позволяя оставить высоту помещения без изменений. Однако сложность монтажа пленочной нагревательной системы под кафель делает ее не самым оптимальным вариантом для санузла.

Положительные и отрицательные характеристики электрических теплых полов

Чтобы окончательно прояснить для себя, электрический теплый пол под плитку, какой лучше, нужно знать достоинства и недостатки, присущие этим конструкциям. Здесь следует прислушаться к мнению хозяев, уже установивших тот или иной тип системы. Обычно к преимуществам этих нагревательных элементов относят следующие характеристики:

• надежность и безопасность в использовании;
• длительность эксплуатации;
• сведение потерь тепла к минимуму;
• распределение теплого воздуха по всей площади помещения равномерно;
• регулировка нужной температуры;
• возможность иметь альтернативный независимый источник отопления;
• потребление электроэнергии в разумных количествах.

Совокупность преимуществ электрических теплых полов говорит о целесообразности установки такой системы в ванной комнате. Однако стоит узнать и о недостатках этих конструкций. Как правило, к ним относят такие нюансы:

• повышенная нагрузка на электросеть квартиры;
• возможность монтажа только на свободной площади пола.

Одним словом, теплый пол электрический под плитку, плюсы и минусы которого описаны выше, может стать разумной альтернативой центральному отоплению в холодное время года и повысить комфорт эксплуатации санузла в этот период.

Рекомендации по самостоятельному монтажу

Чтобы узнать, как уложить электрический теплый пол под плитку своими руками в ванной правильно, следует прислушаться к советам специалистов по монтажу этих конструкций. Оптимальным вариантом укладки для санузла станет кабельная система нагрева пола.

Начальный этап работ

Начать следует с расчета необходимой мощности системы для вашего помещения. За минимальное значение для помещений с повышенной влажностью принята цифра 150 Вт на каждый квадратный метр площади покрытия. Также нужно составить примерную схему укладки кабеля и места размещения датчика температур.

Штробление стен для установки датчика

В первую очередь, обратить внимание нужно на месторасположение реле температур и термометра. Особенностью любого санузла является повышенная влажность, поэтому датчик и регулятор лучше всего установить за пределами помещения. Следует выбрать и оптимальную высоту для их монтажа, чтобы облегчить эксплуатацию приборов в дальнейшем.

Затем следует подготовить в стене как можно ближе к плоскости пола место для проведения там гофрированного шланга, через который вы подключите оборудование. Один конец трубы должен выходить к месту укладки системы, а другой – к аппаратуре датчиков.

В случае поломки приборов заменить их будет значительно проще, если вы проложите гофротрубу, следуя этим рекомендациям. Помните, что ее расположение должно быть равномерным относительно всех витков нагревательного кабеля. Кроме того, изгиб шланга в углу должен быть плавным, рекомендуется предусмотреть его радиус не менее пяти сантиметров.

Укладка и фиксация теплоизоляции

На этом этапе работ нужно собрать весь мусор с пола и разметить участки прокладки кабеля. Монтируют теплый пол только в тех местах, где отсутствует сантехника и мебель. Там следует проложить теплоизоляционное покрытие, толщина которого должна быть не менее 4 мм.

Нужно учитывать, чтобы слой теплоизоляции слегка заходил на стены помещения, а впоследствии лишнюю подложку можно легко обрезать.

Подложку лучше выбирать фольгированную, так как амальгама хорошо отражает тепловое излучение

Зафиксировать покрытие поможет монтажная лента. Укладывать ее нужно с шагом около шестидесяти сантиметров. Укрепляется она дюбелями через слой подложки.

Монтаж нагревательного кабеля

Специалисты советуют начинать укладку нагревательных элементов от места соединения их с источником электроэнергии. Следует соблюдать аккуратность во время монтажа, чтобы не испортить кабель. Поэтому нужно стараться не наступать на витки проводов и работать предпочтительней будет в мягкой обуви.

Ни в коем случае не накладывайте витки кабеля друг на друга, между ними следует соблюдать определенное расстояние. Его легко рассчитать по формуле: (S x 100) / L, где S будет равной площади укладки теплого пола, а L – общей длине кабеля. Обычно это значение составляет не менее 8 см.

Стоит также учесть, что зазор от стен до краев кабеля должен составлять примерно 7 см.

При укладке кабеля нужно соблюдать аккуратность, чтобы не повредить систему

Один из концов кабеля нужно заглушить специальной насадкой, идущей в комплекте с системой. Далее, следует зафиксировать витки нагревательных элементов.

Затем прокладываем гофрированный шланг, соблюдая все необходимые для этого условия, и выводим реле температур на запланированное место.

После этого можно соединить систему с кабелем питания и проверить ее работоспособность. Обратите внимание, что при нормальном функционировании конструкции провода всего лишь слегка нагреются. Для определения возможности работать, достаточно подключить систему на 20–40 секунд.

Заливаем стяжку правильно

Окончив монтаж нагревательных элементов, можно приступать к заливке пола бетонной смесью. Для этого нужно приготовить необходимое количество раствора, чтобы положить стяжку требуемой толщины сразу на всю площадь помещения. Минимально допустимый слой покрытия составляет четыре сантиметра, однако при желании вы можете и увеличить его. Важно знать, что большая толщина стяжки будет прогреваться значительно медленнее, но при этом она способна дольше сохранять тепло.

Не следует включать систему обогрева пола до полного высыхания бетонного покрытия. Несоблюдение этого правила может привести к нарушениям плотности прилегания цементной основы и теплого пола, что повлечет за собой некорректную работу конструкции в дальнейшем.

Нужно заметить, что правильные пропорции разведения цементного раствора и время полного его отвердения зависят от конкретного производителя. Поэтому тут нужно внимательно изучать инструкции по применению готовой смеси.

Очень важно покрыть кабельную систему теплого пола слоем цементного раствора необходимой толщины

На окончательно сухой и твердой поверхности стяжки можно приступить к облицовке керамической плиткой. Прежде всего, следует обрезать выступающую на стены подложку теплоизоляции по линии цементного пола. Затем, укладывают кафель, как на обыкновенный пол. От качества изготовления бетонной основы будет зависеть скорость и качество облицовки.

Не стоит для ускорения процесса высыхания клея для плитки включать подогрев пола. Это может повлечь за собой вздутие и отслоение кафеля.

Аналогичным образом можно проложить также пленочную нагревательную систему и термоматы.

Следование этим рекомендациям поможет качественно провести работы по укладке теплого пола в санузле. Полученный результат приятно удивит вас и ваших гостей, а также повысит комфорт посещения ванной комнаты в холодное время года.

zonavannoi.ru
